Merk	Remeha
Model	Diva
Type product	Airconditioning (split-unit)
Koelvermogen	2,5 kW (typisch)
Verwarmingsvermogen	2,8 kW (typisch)
Energieklasse koelen	A++
Energieklasse verwarmen	A+
Geluidsniveau binnenunit	25 dB (laag)
Geluidsniveau buitenunit	55 dB (typisch)
Afmetingen binnenunit (BxHxD)	800 x 300 x 200 mm
Afmetingen buitenunit (BxHxD)	700 x 550 x 250 mm
Gewicht binnenunit	10 kg
Gewicht buitenunit	30 kg
Stroomvoorziening	230 V / 50 Hz
Koelmiddel	R32
Hoofdfuncties	Koelen, verwarmen, ontvochtigen, ventileren
Extra functies	Timer, slaapmodus, turbostand, afstandsbediening
Onderhoud en reiniging	Filter maandelijks reinigen; binnenunit afnemen met vochtige doek
Veiligheid	Oververhittingsbeveiliging, kinderbeveiliging (via afstandsbediening)
Reserveonderdelen	Filters, afstandsbediening, printplaten (via erkende service)
Repareerbaarheid	Repareerbaar door vakman; onderdelen tot 10 jaar beschikbaar
Algemene informatie	Gebruiksaanwijzing beschikbaar in PDF op notice-facile.com

Veelgestelde vragen - Diva Remeha

Hoe reinig ik het filter van mijn Remeha Diva?

Schakel het apparaat uit en verwijder het filter. Reinig het met een stofzuiger of lauw water en laat het volledig drogen voordat u het terugplaatst. Doe dit minstens eenmaal per maand.

Waarom koelt mijn Diva niet goed?

Controleer of het filter schoon is en de temperatuurinstelling correct is. Zorg dat ramen en deuren gesloten zijn. Als het probleem aanhoudt, neem contact op met een erkend onderhoudsbedrijf.

Hoe stel ik de timer in op de Diva?

Druk op de timer-knop op de afstandsbediening. Gebruik de pijltjestoetsen om de gewenste tijd in te stellen. Bevestig met OK. De timer kan worden gebruikt om het apparaat in of uit te schakelen.

Wat betekent foutcode E4 op het display?

Foutcode E4 duidt op een probleem met de buitentemperatuursensor. Schakel het apparaat uit en start opnieuw. Als de fout blijft, raadpleeg een servicemonteur.

Kan ik de Diva gebruiken bij vorst?

Ja, de Diva is ontworpen voor verwarming tot buitentemperaturen van -15°C. Bij extreme kou kan het vermogen afnemen.

Hoe bespaar ik energie met de Diva?

Gebruik de timer- en slaapmodus. Houd filters schoon en sluit ramen en deuren. Stel de temperatuur in op 20-22°C voor verwarming en 24-26°C voor koeling.

Is de Diva voorzien van een antivriesfunctie?

Ja, de Diva heeft een antivriesbeveiliging die automatisch inschakelt als de temperatuur onder een bepaalde drempel zakt om bevriezing te voorkomen.

Waar vind ik de handleiding voor de Remeha Diva?

De handleiding is gratis beschikbaar als PDF op notice-facile.com. U kunt deze downloaden van de productpagina.

Wat is het koelmiddel in de Diva en is het milieuvriendelijk?

De Diva gebruikt R32 als koelmiddel, dat een lagere impact heeft op het broeikaseffect dan oudere typen. Het is ontworpen voor efficiëntie en milieu.

Hoe lang is de garantie op de Remeha Diva?

De standaard garantie is 5 jaar op de compressor en 2 jaar op overige onderdelen. Neem contact op met uw installateur voor details.

GEBRUIKSAANWIJZING Diva Remeha

Gebruikershandleiding Airconditioningsystemen

DIVA airconditioner

Mono/multi-split wandunit Mono/multi-split cassette-unit Mono/multi-split vloer-/plafondunit Mono-split kanaalunit

Geachte klant,

Dank u voor de aanschaf van dit apparaat.

Lees deze handleiding zorgvuldig door voordat u het product gebruikt en bewaar deze op een veilige plaats voor toekomstig gebruik. Om te zorgen voor een voortdurende veilige en goede werking, raden wij aan het product regelmatig te laten onderhouden. Onze Service en klantenservice-organisatie kan hierbij helpen.

Wij hopen dat u jarenlang plezier zult beleven aan het product.

Inhoudsopgave

1 Veiligheid 4

1.1 Algemene veiligheidsmaatregelen 4
1.2 Veiligheidsvoorzorgen voor de binnenunit 5
1.3 Aansprakelijkheden....5

1.3.1 Aansprakelijkheid van de gebruiker 5
1.3.2 Aansprakelijkheid van de installateur 5
1.3.3 Aansprakelijkheid van de fabrikant 6

2 Over deze handleiding 7

2.1 Gebruikte symbolen 7
2.1.1 In de handleiding gebruikte symbolen 7

3 Beschrijving van het product 8

3.1 Algemene beschrijving 8
3.1.1 Eigenschappen en functies 8

3.2 Componenten 8

4 Werking 10

4.1 Gebruik van de afstandsbediening 10

4.1.1 Beschrijving hoofdfuncties afstandsbediening ..... 10
4.1.2 Toegang tot de extra functies van de afstandsbediening 10
4.1.3 Beschrijving extra functies afstandsbediening 11
4.1.4 Batterijen van de afstandsbediening verwisselen 12

4.2 Functies activeren 12

4.2.1 Automatische werkingsmodus activeren 12
4.2.2 Koel- of verwarmingsmodus activeren 12
4.2.3 Ventilatormodus activeren 13
4.2.4 Ontvochtigingsmodus activeren 13

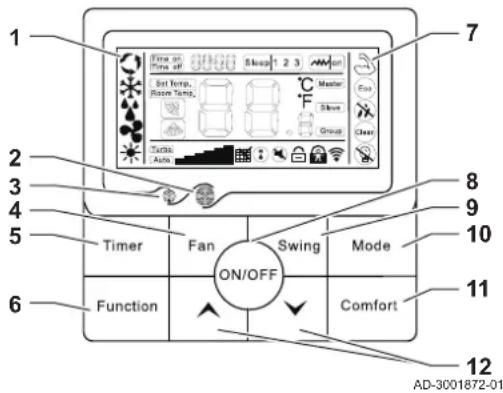

4.3 Beschrijving van het touchscreen bedrade bedieningspaneel 13

4.3.1 Een functie activeren 14

5 Onderhoud 16

5.1 Standaardonderhoud 16
5.2 De binnenunit reinigen 16
5.3 Luchtfilter reinigen 16

6 Bij storing 18

1 Veiligheid

1.1 Algemene veiligheidsmaatregelen

Waarschuwing

• Verwijder de voedingskabel niet terwijl de unit draait of met natte handen. Anders kan dit elektrische schokken en brand veroorzaken.
• Verwijder de beschermroosters niet en steek geen handen of voorwerpen in de aansluitingen of waar de lucht doorheen komt.
• Gebruik geen sprays of insecticiden op de units. Het gebruik hiervan kan leiden tot brand.
• Wijzig de units niet. Probeer de units niet zelf te repareren. Elke onjuiste of ongeschikte ingreep kan leiden tot brand, elektrische schokken of lekkage van water of koudemiddel.

Opgelet

• De units mogen niet toegankelijk zijn voor gehandicapten of kinderen.
• Trek niet aan de stroomkabel, rek hem niet uit en vervorm hem niet. Anders kan dit schade aan de unit of een elektrische schok veroorzaken.
• Deel het stopcontact niet met andere elektrische apparaten en gebruik geen defect snoer. Anders kan dit elektrische schokken en zelfs brand veroorzaken.
• Schakel de airconditioner na het inschakelen minstens 5 minuten niet uit. Dit voorkomt dat er olie terugstroomt naar de compressor.

• Gebruik geen vloeibare schoonmaakproducten of corrosieve producten om de airconditioner schoon te maken. Dergelijke producten kunnen leiden tot schade of elektrische schokken.

• De airconditioner is alleen ontworpen voor klimaatregeling in een binnenomgeving met oppervlakken en gebruiksomstandigheden die geschikt zijn voor de geïnstalleerde capaciteit. Gebruik hem nooit voor andere doeleinden.

• De airconditioner is ontworpen voor gebruik door deskundigen of getraind personeel in winkels, industrieën of op boerderijen, of door normale gebruikers voor commercieel gebruik.
• De installatie en aansluiting van de leidingen en kabels van de airconditioner mag alleen worden uitgevoerd door een installateur die voldoet aan de technische en professionele vereisten voor de installatie en het onderhoud van het systeem.
• Dit type binnenunit maakt geen gebruik van een elektrische verwarming. Op de installatieplaats kunt u geen elektrische verwarming of elektrische kachel installeren.
• Controleer regelmatig de omstandigheden van de installatie van de unit. Laat het systeem controleren door gekwalificeerd personeel.
• Een beschadigde voedingskabel moet worden vervangen. Gebruik alleen het in de handleiding vermelde type kabel. De kabel mag alleen worden vervangen door opgeleid en gekwalificeerd personeel.
• Maak de stekker regelmatig schoon.
• Installeer een alpolige schakelaar met een contactopening van minimaal 3,0 mm in de vaste bedrading.
• Als uw airconditioner permanent is aangesloten op de vaste bedrading en een lekstroom van meer dan 10 mA heeft, moet er een lekstroombeveiliging in de vaste bedrading worden geïnstalleerd.
• Het voedingscircuit moet een lekstroombeveiliging en een stroomschakelaar hebben met een vermogen van meer dan 1,5 keer de maximale stroomsterkte.

• Als u de airconditioner voor langere tijd niet gebruikt, kunt u de stroomschakelaar het beste uitschakelen. Dit is om de elektriciteit te besparen.

• Als u de airconditioner voor langere tijd niet gebruikt, kunt u het beste de batterijen uit de afstandsbediening halen.

• Gebruik de alpolige schakelaar of stekker om de airconditioner uit te schakelen en de stroomtoevoer te onderbreken in geval van een storing in de airconditioner. Als het probleem aanhoudt, neem dan contact op met uw plaatselijke assistentiedienst.
• Zet de airconditioner niet aan of uit met de stroomschakelaar of de stekker.
• Ga niet op de buitenunit staan en zet er niets op.

1.2 Veiligheidsvoorzorgen voor de binnenunit

Waarschuwing

- Richt de uitgeblazen lucht niet rechtstreeks op mensen, dieren of planten. Anders kan dit leiden tot ernstige gezondheidsproblemen.

Opgelet

- Plaats geen voorwerpen van welke aard dan ook in de binnenunit.

• Controleer of de accessoires in de binnenunit aanwezig zijn.
• Blokkeer de ingangen naar de luchtinlaten en -uitlaten niet. Anders zal het verwarmings- en koelvermogen aanzienlijk afnemen.
• Sluit deuren en ramen wanneer de airconditioner in gebruik is.
• De temperatuur binnenshuis moet geschikt zijn, vooral in de aanwezigheid van bedlegerige ouderen, kinderen of personen met een handicap.
• In de koelmodus mag de gekozen temperatuur niet meer dan 5 °C lager zijn dan de buitentemperatuur. Dit optimaliseert zowel het welzijn als de energiebesparing.
• Gebruik alleen de afstandsbediening om de luchtstroom te sturen. Forceer de stand van de lamellen niet met uw handen.
• Plaats geen voorwerpen onder de binnenunit omdat deze nat kunnen worden als de vochtigheid meer dan 80% bedraagt of als de condensaatafvoer geblokkeerd is.
• Verlucht de woning regelmatig, vooral als er zich meerdere personen of gastoestellen bevinden waar de airconditioner geinstalleerd is.
• De airconditioner mag nooit worden gebruikt om voedsel te koelen of kleren te drogen.
• Reinig de luchtfilters om de twee weken.

1.3 Aansprakelijkheden

1.3.1 Aansprakelijkheid van de gebruiker

Om het optimaal functioneren van het apparaat te garanderen moet u de volgende aanwijzingen in acht nemen:

• Lees de voorschriften van het apparaat in de meegeleverde handleidingen en neem deze in acht.
• Vraag de hulp van een erkend installateur voor de installatie en de uitvoering van de eerste inbedrijfstelling.
• Vraag aan de installateur uitleg over uw installatie.
• Laat de benodigde inspecties en onderhoud uitvoeren door een erkend installateur.
• Bewaar de handleidingen in goede staat en in de buurt van het apparaat.

1.3.2 Aansprakelijkheid van de installateur

De installateur is aansprakelijk voor de installatie en de eerste inbedrijfstelling van het apparaat. De installateur moet de volgende instructies in acht nemen:

• Lees de voorschriften van het apparaat in de meegeleverde handleidingen en neem deze in acht.
• Installeer het apparaat overeenkomstig de geldende wetgeving en normen.
• Voer de eerste inbedrijfstelling en eventueel benodigde controles uit.
• Leg de installatie uit aan de gebruiker.
• Als onderhoud noodzakelijk is, waarschuw dan de gebruiker voor de controle- en onderhoudsplicht betreffende het apparaat.
  • Overhandig alle handleidingen aan de gebruiker.

1.3.3 Aansprakelijkheid van de fabrikant

Onze producten worden vervaardigd volgens de eisen van de verschillende van toepassing zijnde richtlijnen. Ze worden daarom afgeleverd met de Crarkering en eventueel noodzakelijke documenten. In het belang van de kwaliteit van onze producten brengen wij doorlopend verbeteringen aan. Daarom houden wij ons het recht voor de in dit document vermelde specificaties te wijzigen.

In de volgende gevallen zijn wij als fabrikant niet aansprakelijk:

• Het niet opvolgen van de instructies voor de installatie en het onderhoud van het apparaat.
• Het niet opvolgen van de gebruiksvoorschriften van het apparaat.
• Gebrekkig of onvoldoende onderhoud van het apparaat.

2 Over deze handleiding

2.1 Gebruikte symbolen

2.1.1 In de handleiding gebruikte symbolen

In deze handleiding worden verschillende gevarenniveaus gebruikt om aandacht op de bijzondere aanwijzingen te vestigen. Wij doen dit om de veiligheid van de gebruiker te verhogen, problemen te voorkomen en om de technische bedrijfszekerheid van het apparaat te waarborgen.

Gevaar

Kans op gevaarlijke situaties die ernstig persoonlijk letsel kunnen veroorzaken.

Gevaar voor elektrische schok

Gevaar voor elektrische schok.

Waarschuwing

Kans op gevaarlijke situaties die licht persoonlijk letsel kunnen veroorzaken.

Opgelet

Kans op materiële schade.

Belangrijk

Let op, belangrijke informatie.

Zie

Verwijzing naar andere handleidingen of andere pagina's in deze handleiding.

3 Beschrijving van het product

3.1 Algemene beschrijving

3.1.1 Eigenschappen en functies

• Airconditioner met warmtepompmodus.
- Mono: Eén buitenunit aangesloten op één binnenunit
- Multi: Eén buitenunit aangesloten op 2 tot 5 binnenunits.
- DC-invertercompressor voor hogere energie-efficiëntie en betrouwbaardere werking.
- Microprocessor gestuurd.
- Plasmafilter voor reinigen van lucht
• R32-koudemiddel.
- De binnenunit is uitgerust met een ventilator met 5 toerentallen.
- Infraroodafstandsbediening met LCD-scherm voor alle functies.
- Bedrade controller met touchscreen voor kanaalunits voor bediening van alle functies.
- De binnenunit is uitgerust met een scherm dat de kamertemperatuur weergeeft (ingestelde temperatuur wordt weergegeven op de afstandsbediening).

De airconditioner beschikt over de volgende functies:

• TURBO
• SILENCE (laag ventilatortoerental)
• SLEEP (nachtmodus)
- iCLEAN (zelfreiniging)
- Anti-FUNGUS
- TIMER
• ECO
- iFeel
- iFavor
- Anti-koudelucht
• Automatisch zwenken van de lamellen

3.2 Componenten

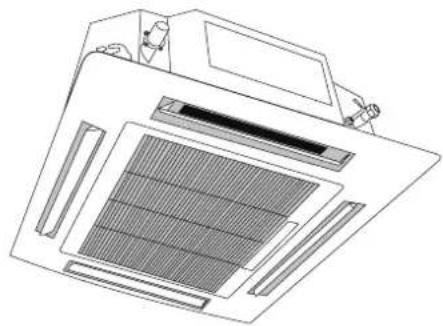

Afb.1 Binnenunits

4.1 Gebruik van de afstandsbediening

Houd bij het gebruik van de afstandsbediening rekening met de volgende punten:

• De afstandsbediening moet zich op minder dan 8 meter van de ontvanger bevinden.
• Richt de afstandsbediening op de unit.
• Er mogen geen obstakels tussen de afstandsbediening en de unit staan.
• Laat de afstandsbediening niet vallen en gooi er niet mee.
• Stel de afstandsbediening niet bloot aan direct zonlicht of plaats ze niet in de buurt van verwarmingstoestellen of andere warmtebronnen.
• Gebruik alkalinebatterijen en niet-oplaadbare batterijen.
• Haal de batterijen uit de afstandsbediening als u hem voor langere tijd niet zult gebruiken.
• Vervang de batterijen als er geen signaal naar de binnenunit wordt gestuurd (geen pieptoon) of als het transmissiesymbool niet op het scherm van de afstandsbediening verschijnt.
• De batterijen moeten op de juiste manier worden weggegooid, in overeenstemming met de plaatselijke voorschriften.

Afb.3 Hoofdfuncties afstandsbediening

AD-3001841-01

4.1.1 Beschrijving hoofdfuncties afstandsbediening

Tab.1 Beschrijving toets

Num mer	Naam toets	Functie toets
1 Signaalzen-der		Dit is de signaalzender
2 ON/OFF De airconditioner in- of uitschakelen
3 SPEED Het ventilatortoerental veranderen tussen Low, Mid, High, Auto
4 ARROWS De pijl omhoog verhoogt de ingestelde temperatuur met 0,5 °C. De pijl omlaag verlaagt de ingestelde temperatuur met 0,5 °C. Houd de toets ingedrukt om de temperatuur snel te veranderen.
5 COOL Koelmodus van de airconditioner starten
6 HEAT Verwarmingsmodus van de airconditioner starten
7 SWING Laat de lamellen automatisch bewegen, waardoor de richting van de luchtstroom verandert van boven naar beneden of van links naar rechts en vice versa. Druk nogmaals op de knop wanneer de lamellen de gewenste positie hebben bereikt zodat ze niet meer bewegen en blijven staan.

Afb.4 Voorpaneel openen

4.1.2 Toegang tot de extra functies van de afstandsbediening

1. Open het voorpaneel om toegang te krijgen tot de extra functies van de afstandsbediening.

AD-3001842-01

4.1.3 Beschrijving extra functies afstandsbediening

Afb.5 Extra functies afstandsbediening

AD-3001843-01

Tab.2 Beschrijving toets

Nummer Naam toets Functie toets
1 MODE De werkingsmodi als volgt veranderen: AUTO - COOL - DRY - HEAT - FAN
2	TURBO	De functie TURBO in- of uitschakelen in de koel- of verwarmingsmodus.Deze functie doet de unit op volledige capaciteit draaien, waarbij het snel bereiken van het setpunt voorrang heeft op een efficiënte werking.Na het vervangen van de batterijen is deze functie automatisch uitgeschakeld.Deze functie kan niet worden ingesteld in de werkingsmodi AUTO, DRY, FAN. Het symbool TURBO verschijnt dan niet op het lcd.
3	SILENCE	De geruisloze functie in- of uitschakelen (het symbool SILENCE verschijnt/verdwijnt). Deze functie laat de airconditioner draaien op een zeer laag toerental.
4 TIMER Uw airconditioner op een		bepaald tijdstip in- of uitschakelen.Zet de afstandsbediening uit en druk op de toets TIMER. ON verschijnt op het scherm, samen met de timer, die kan tussen 0,5 en 24 u kan worden ingesteld.Stel de timer in met de pijltoetsen. Bij elke druk gaat de timer voor de eerste 10 uur met 0,5 uur omhoog of omlaag. Na de eerste tien uur verandert hij met een interval van één uur.Druk opnieuw op de toets TIMER om de timer te activeren.U kunt andere functies gebruiken om de airconditioning te regelen wanneer de timer geactiveerd is (modus, temperatuur, lamellen draaien, ventilatortoerental, enz.). De afstandsbediening geeft alle instellingen weer op het scherm en slaat ze op. Wanneer de timer de ingestelde tijd bereikt, begint de airconditioner volgens deze instellingen te werken.
5	iCLEAN	Stof van de warmtewisselaar in de binnenunit verwijderen en het water erin laten opdrogen om de vorming van schimmel te voorkomen.Met OFF op de afstandsbediening, druk op deze toets om de functie iCLEAN in te schakelen. Wanneer deze functie ingeschakeld is, worden de lamellen van de unit in de initiele positie gedraaid in de koelmodus en werkt de functie tot 35 minuten lang.Druk binnen de 35 minuten opnieuw op de toets om de functie af te breken en de airconditioner weer normaal te laten draaien.iCLEAN kan tegelijk met de functie TIMER worden geactiveerd. De functie TIMER begint nadat de functie iCLEAN is beëindigd.
6 DISPLAY Het LCD-scherm van de binnenunit in- of uitschakelen.
7	ECO	De functie ECO inschakelen. Wanneer de functie ECO ingeschakeld is, geeft de airconditioner voorrang aan efficiënte werking, wat resulteert in een lager stroomverbruik voor de volgende 8 uur. Na 8 uur wordt deze functie automatisch uitgeschakeld.
8 ELE.H Werkingsmodus verandert, ten gevolge van inschakelen elektrisch element. Deze toets werkt alleen in de modus HEAT voor warmtepompen met extra elektrisch element.
Nummer	Naam toets Functie toets
9 iFavor Gebruikersvoorkeuren op		slaan. Met deze toets worden gebruikersvoorkeuren voor de werkingsmodus, het ventilatortoerental, de temperatuurinstelling en de stand van de lamellen opgeslagen. Houd de toets iFavor 3 seconden ingedrukt tot het symbool iFavor op het scherm van de afstandsbediening verschijnt en drie keer knippert om de actuele instellingen op te slaan. Druk één keer op de toets om de opgeslagen instellingen weer in te stellen.
10	HEALTH	De functie HEALTH activeren om het plasmafilter de lucht te laten reinigen.
11	SLEEP	Nachtmodus activeren. Wanneer de nachtmodus actief is, staat het symbool SLEEP op het scherm van de afstandsbediening.Wanneer de nachtmodus geactiveerd wordt, verhoogt de koelmodus de ingestelde temperatuur automatisch na 1 uur met 1 °C en nog eens met 1 °C na een volgend uur.In de verwarmingsmodus wordt de ingestelde temperatuur na 1 uur automatisch met 2 °C verlaagd en na een volgend uur nog eens met 2 °C .De nachtmodus stopt automatisch na 7 uur, waarna ook de airconditioner stopt.Druk op de toets MODE of ON/OFF om de nachtmodus uit te schakelen.
12	iFEEL	De functie iFEEL activeren. Wanneer deze functie ingeschakeld is, wordt de actuele kamertemperatuur weergegeven op het scherm van de afstandsbediening. Als deze functie niet ingeschakeld is, wordt de ingestelde temperatuur weergegeven op het scherm van de afstandsbediening. Deze functie is niet compatibel met de modus FAN.
13	Anti-F	De functie Anti-FUNGUS activeren. Deze functie droogt de warmtewisselaar in de binnen-unit en voorkomt zo schimmel en slechte geuren als gevolg van condensatie.Deze functie is niet in de fabriek ingesteld en kan naar wens worden in- of uitgeschakeld.Als de functie ingeschakeld is, moet de airconditioner uitgeschakeld blijven tot de functie volledig voltooid is.Deze functie is niet ingeschakeld in de nachtmodus of wanneer de timer is geactiveerd.Om de functie te activeren, ga als volgt te werk:Druk op de toets Anti-FUNGUS terwijl de airconditioner en de afstandsbediening op OFF staan. De airconditioner geeft met twee reeksen van vijf pieptonen aan dat de functie ingeschakeld is.Deze functie blijft ingeschakeld tenzij de airconditioner volledig wordt uitgeschakeld of de functie handmatig wordt gestopt.Om de functie uit te schakelen, houd de toets Anti-FUNGUS ingedrukt met de airconditioner en de afstandsbediening ingesteld op OFF. De unit geeft met eerst vijf, en daarna drie pieptonen aan dat de functie is uitgeschakeld.
14	SPOT SWING	Stel de lamellen af. Wanneer u op deze knop drukt, beginnen de horizontale lamellen automatisch te zwenken. Druk nogmaals op de knop wanneer de lamellen de gewenste positie hebben bereikt zodat ze in de geselecteerde positie blijven staan.

4.1.4 Batterijen van de afstandsbediening verwisselen

1. Schuif het deksel op de achterkant in de richting van de pijl.
2. Plaats twee nieuwe batterijen (AAA) en let hierbij op de polariteit (+/-).
3. Plaats het deksel terug.

4.2 Functies activeren

4.2.1 Automatische werkingsmodus activeren

1. Druk op de toets ON/OFF om de airconditioner in te schakelen.
2. Druk op de toets MODE en selecteer de automatische modus.
3. Druk op de toets SPEED om het ventilatortoerental in te stellen. U kunt LOW, MID, HIGH, AUTO toerental selecteren.
4. Druk opnieuw op de toets ON/OFF om de airconditioner uit te schakelen.

4.2.2 Koel- of verwarmingsmodus activeren

1. Druk op de toets ON/OFF om de airconditioner in te schakelen.

2. Druk op de toets MODE en selecteer de koel- of verwarmingsmodus.

3. Druk op de toetsen pijl omhoog en omlaag om de temperatuur in te stellen. Bij elke druk op een toets gaat de temperatuur 1 °C omhoog of omlaag tussen 16 en 32 °C.

4. Druk op de toets SPEED om het ventilatortoerental in te stellen. U kunt LOW, MID, HIGH, AUTO toerental selecteren.
5. Druk opnieuw op de toets ON/OFF om de airconditioner uit te schakelen.

4.2.3 Ventilatormodus activeren

Belangrijk

In de ventilatormodus doet het wijzigen van de temperatuur niets.

1. Druk op de toets ON/OFF om de airconditioner in te schakelen.
2. Druk op de toets MODE en selecteer de ventilatormodus.
3. Druk op de toets SPEED om het ventilatortoerental in te stellen. U kunt LOW, MID, HIGH toerental selecteren.
4. Druk opnieuw op de toets ON/OFF om de airconditioner uit te schakelen.

4.2.4 Ontvochtigingsmodus activeren

1. Druk op de toets ON/OFF om de airconditioner in te schakelen.
2. Druk op de toets MODE en selecteer de ontvochtigingsmodus (DRY).
3. Druk op de toetsen pijl omhoog en omlaag om de temperatuur in te stellen. Bij elke druk op een toets gaat de temperatuur 1 °C omhoog of omlaag tussen 16 en 32 °C.
4. Druk op de toets SPEED om het ventilatortoerental in te stellen. U kunt LOW, MID, HIGH, AUTO toerental selecteren.
5. Druk opnieuw op de toets ON/OFF om de airconditioner uit te schakelen.

4.3 Beschrijving van het touchscreen bedrade bedieningspaneel

Afb.6 Bedrade bedieningspaneel

Nummer Naam Functie
1	Bedrijfsmodi Geeft weer in welke	bedrijfsmodus de unit momenteel werkt.
2	Infraroodontvanger -
3	Lichtsen	sor Detecteert de aanwezigheid van licht voor de lichtdetectiefunctie.
4	Fan Wijzig het ventilatortoerental van laag naar hoog toerental.
5	Timer Stel een timer in volgens	welke de unit in- of uitschakelt.
6	Functions	Deze toets dient voor het activeren van beschikbare functies. ZieEen functie activeren, pagina 14.
7	Functielijst Geeft weer welke functies geactiveerd zijn.
8 ON/OFF	Schakel de unit in- of	uit.Als de unit in stand-by is, toont het display de kamertemperatuur en overige inhoud wordt niet getoond.Als de unit aan is, toont het display de ingestelde temperatuur en overige informatie over de werkingsmodus, functies ventilatortoerental etc.
9 Swing		Schakel de zwenkfunctie in- of uit. Bij activering gaat het pictogram of branden.Bij uitschakeling verdwijnt het pictogram.Als de unit een draaipositiefunctie heeft, kan de draaihoek worden ingesteld van boven naar onder voor units die omhoog/omlaag kunnen draaien. Voor units die links/rechts kunnen draaien kan de draaihoek worden geregeld van links naar rechts.
10	Mode	Wijzig de werkingsmodus als volgt: AUTO - COOL - DRY - FAN - HEAT.De initieel ingestelde temperatuur voor elke modus is 24°C.In modus FAN is er geen automatisch ventilatortoerental of ingestelde temperatuur.
11	Comfort	Activeert of deactiveert de comfortfunctie. De standaard ingestelde temperatuur in COOL of DRY modus is 26 °C en in HEAT modus is 24 °C. De ingestelde temperatuur kan ingesteld worden met de en toesen.
12 Pijltoetsen		Wijzig de ingestelde temperatuur met 1 °C door indrukken van de of toesen.In de modi COOL, DRY en HEAT is het ingestelde temperatuurbereik 16-32 °C. Het dis-play toont Set temp. als de temperatuur wordt ingesteld

4.3.1 Een functie activeren

Het bedraad bedieningspaneel is een bedieningspaneel voor algemene doeleinden. Welke functies beschikbaar zijn hangt af van het type airconditioner.

Als een functie actief is, verschijnt er een pictogram op het display van het bedieningspaneel. Uw toestel kan de volgende functies hebben:

Tab.4 Functies

Pictogram	Functienaam Beschrijving
	Turbo Bij activering tonen units die zijn uitgerust met de turbofunctie het turbopictogram op het bedieningspaneel en wordt het ventilatortoerental ingesteld op turbo als deze functie wordt geactiveerd. Units die niet zijn uitgerust met deze functie tonen het pictogram niet op het bedieningspaneel en wordt het ventilatortoerental ingesteld op hoog.
Sleep	Slapen Bij activering werkt de binnenunit volgens een vooraf ingestelde slaaptemperatuurcurve en zorgt zo voor een comfortabele slaapomgeving.
Eco	Eco Bij activering wordt het verwarmings- of koelvermogen gereduceerd en stelt de ventilator in op een laag toerental om energie te besparen.
	Anti-fungus Bij activering droogt de airconditioner automatisch het vocht in de verdamper van de binnenunit na uitschakeling om schimmelvorming te voorkomen.
	Lichtdetectie Bij activering meet de lichtsensor op het bedrade bedieningspaneel of er licht brandt of niet.Als er geen licht wordt gedetecteerd, schakelt de binnenunit de ventilator naar een laag toerental. Hierdoor wordt het geluid verminderd en zorgt voor een comfortabele slaapomgeving.Als er 20 minuten geen licht is gedetecteerd, schakelt de unit automatisch over naar de slaapmodus.Als de unit in de slaapmodus is en er wordt 20 minuten lang licht gedetecteerd, annuleert de unit de slaapmodus en werkt volgens het ingestelde ventilatortoerental.
Clean	Reinigen Deze functie reinigt de verdamper. Dit houdt de lucht fris en verhoogt het koelvermogen.Als de functie actief is, verschijnt er een pictogram op het bedrade bedieningspaneel.Als de functie is beëindigd, schakelt de functie zichzelf uit en het pictogram verdwijnt automatisch.
	Geluid dempen	Als de stiltefunctie geactiveerd is, verschijnt het -pictogram op het display van het bedieningspaneel.
	Wifi	Dit pictogram verschijnt als de unit is uitgerust met wifi.
[14446]	Afscherming Als de unit wordt geblokkeerd door centrale regeling, verschijnt dit pictogram op het bedra-de bedieningspaneel.
[ATST]	Olieretour/ontdooien	Het -pictogram verschijnt als de unit in de status olieretour of ontdooien is. Na beëindi-ging verdwijnt het pictogram.
	Filter reinigen Met deze functie kan een herinneringstimer ingesteld worden. Als de timertijd bereikt is, geeft het bedieningspaneel het pictogram weer om aan te geven dat het tijd is om het filter te reinigen. Als de timertoets 5 seconden wordt ingedrukt, wordt de timer uitgeschakeld en verdwijnt het pictogram.
[8744]	Kinderslot	Druk 5 seconden op zowel de pijl -on -net bedieningspaneel te vergrendelen. Het -pictogram verschijnt om aan te geven dat het bedieningspaneel is geblokkeerd. Druk 5 seconden op beide pijltoetsen om het bedieningspaneel te ontgrendelen.

Voer de volgende stappen uit om een functie te activeren:

1. Druk op de toets Functions.
2. Gebruik de toetsen en om door de beschikbare functies te navigeren. De functie pictogrammen knipperen als u erdoorheen bladert.
3. Druk weer op de toets functions om het momenteel knipperende functiepictogram te activeren.
4. Herhaal stap 1-3 om de geactiveerde functie te annuleren.

5 Onderhoud

5.1 Standaardonderhoud

Opgelet

Het is mogelijk dat ophoping van verontreiniging in de unit leidt tot afvoerblokkering, stank, lekkage of te weinig luchtstroom en slechtere koel- en verwarmingsprestaties. Neem contact op met een technicus om het systeem te laten onderzoeken en reinigen. Indien geprobeerd wordt om de binnenzijde van de binnen- of buitenunit te reinigen, kan de airconditioner beschadigd raken.

Goed onderhoud garandeert een goede werking van de airconditioner en voorkomt schade aan de units.

• Aan het begin van elk seizoen moet het volgende gecontroleerd worden:
• Er bevinden zich geen fysieke obstakels in de luchtinlaat en -uitlaat van zowel de binnen- als buitenunit. Deze verhinderen dat de unit goed functioneert en kunnen dure schade aan de unit veroorzaken.
• De elektrische kabels zijn in goede conditie, met name de aarddraad. Als kabels beschadigd zijn, moeten ze worden gerepareerd of vervangen door een elektricien.
• Controleer dat de afvoeren niet geblokkeerd zijn zodat water correct afgevoerd kan worden.
• Controleer of de filters goed schoon.
• Aan het eind van elk seizoen moet het volgende gecontroleerd worden:
• Laat de ventilator van de airconditioner 2-3 uur draaien om vocht in de binnenunit te verwijderen.
• Als de airconditioner lange tijd niet gebruikt gaat worden, moet de stekker uit het stopcontact getrokken worden. Als de unit door het bedieningspaneel wordt uitgeschakeld, verbruikt deze nog steeds een kleine hoeveelheid stroom.

5.2 De binnenunit reinigen

Opgelet

• Gebruik geen water warmer dan 45 °C om het paneel te wassen omdat dit het paneel kan vervormen of de kleur kan aantasten.
• Gebruik geen verdunner, schuurpoeder, chemische schoonmaakproducten of oplosmiddelen, benzeen en andere vluchtige chemicaliën om de buitenkant te reinigen.

• Gebruik geen vloeibare schoonmaakproducten of corrosieve producten, spat geen water of andere vloeistoffen op de unit en spuit geen vloeistoffen in de unit om schade en elektrische schokken te voorkomen.

• Schakel de airconditioner uit en trek het netsnoer uit.

• Reinig de binnenunit met droge of met warm water bevochtigde doeken.

5.3 Luchtfilter reinigen

Voor de beste prestaties wordt aangeraden om het luchtfilter ten minste een keer per maand te reinigen.

1. Schakel de unit uit.

2. Verwijder het luchtfilter:

2.1. Bij de wandunit: til het voorpaneel op de binnenunit op tot deze vergrendelt.
2.2. Bij de cassette-unit: open het rooster door op de twee klemmen op het paneel te drukken.
2.3. Bij de vloer-/plafondunit: open het rooster door aan de twee klemmen op het voorpaneel te trekken.
2.4. Bij de kanaalunit: het filter kan er direct vanaf de achterzijde of onderzijde van het kanaal uitgetrokken worden.

1. Reinig het filter met een stofzuiger of stromend water. Als het filter heel vuil is, kan het worden gewassen met een schoonmaakmiddel en warm water (minder dan 45°C).

2. Laat het filter drogen.

Opgelet

Gebruik niet direct zonlicht.

1. Plaats het filter terug in de unit. Zorg dat het goed vastgemaakt is.

2. Sluit de ommanteling.

6 Bij storing

Als er een storing optreedt, zoek de storing dan op in de volgende tabel en controleer de mogelijke oplossing. Als u de storing niet zelf kunt oplossen, neem dan contact op met een erkend servicemonteur.

Tab.5 Veelvoorkomende problemen

Probleem of storing Oplossing
De airconditioner gaat niet aan. Controleer of de netvoeding aangesloten is en werkt.Controleer of er een probleem is met de bedrading.Zorg ervoor dat de elektrische spanning tussen de 90% en 110% in zit.
De afstandsbediening doet het niet. Zorg ervoor dat u zich binnen 8 m van de ontvanger bevindt.Controleer of de batterijen leeg zijn.Verwijder obstakels tussen de afstandsbediening en de binnenunit.
De airconditioner koelt/verwarmt niet goed. Controleer of de ingestelde temperatuur juist is ingesteld.Zorg ervoor dat de luchtinlaat niet geblokkeerd is.Controleer het luchtfilter op vuil.Zorg ervoor dat de interne ventilator niet te traag is ingesteld.Zorg ervoor dat andere apparaten de ruimte niet verwarmen wanneer de airconditioner aan het koelen is.Sluit deuren en ramen.
Het duurt even voordat de binnenunit begint te draaien. Dit is normaal als de unit net uitgeschakeld is. Na het uitschakelen van de unit duurt het ongeveer 3 minuten voordat deze weer inschakelt.
Ongewone geuren wanneer de unit begint te draaien. De airconditioner kan zelf geen geuren produceren. Geuren of bacteriën die opgenomen worden uit de kamer, kunnen zich in de unit verzamelen en een onaangename geur veroorzaken. Als het probleem niet is opgelost door het luchtfilter te reinigen, dan moet de unit worden gereinigd door een professional.
Bij het koelen hoort u geluiden zoals van stromend water. Dit geluid is normaal. Het wordt veroorzaakt door de stroom koudemiddel in de binnenunit.
Bij het koelen komt er witte stoom uit de binnenunit. Dit is normaal wanneer er een groot temperatuurverschil is tussen de binnenunit en de lucht in de kamer. Koude droge lucht uit de airconditioner kan condenseren wanneer het in contact komt met warme vochtige lucht in de kamer.
Bij het verwarmen komt er witte stoom uit de binnenunit. Dit is normaal wanneer er tijdens het ontdooiproces vocht wordt geproduceerd.
Er zijn geluiden te horen tijdens de werking. Een licht fluitend geluid kan worden veroorzaakt door het stromend koudemiddel. Dit is normaal.Een krakend geluid kan te horen zijn vanwege de vervorming van het plastic door wisselende temperaturen.
Er zijn drie piepjes te horen en de binnenunit schakelt uit. Als er meerdere binnenunits aangesloten zijn op één buitenunit, werkt de buitenunit in dezelfde modus als die van de eerste binnenunit die inschakelt. Wanneer de buitenunit in de verwarmingsmodus werkt, kunnen andere binnenunits niet in de droge of koelmodus werken en vice versa. Als een andere binnenunit begint te werken in een modus die in conflict is met de modus waarin de buitenunit werkt, klinken er drie piepjes en schakelt de unit automatisch uit.

Belangrijk

Als het probleem ook na deze controles blijft bestaan of als u een brandlucht detecteert, stop dan onmiddellijk de werking, schakel het elektrische circuit uit en raadpleeg erkend servicepersoneel.

Oorspronkelijke gebruiksaanwijzing - © Copyright

Alle technische en technologische informatie in deze handleiding, evenals door ons ter beschikking gestelde tekeningen en technische beschrijvingen, blijven ons eigendom en mogen zonder onze toestemming niet worden vermenigvuldigd. Wijzigingen voorbehouden.

NL T Rem(0)5B34.9 6969

Marchantstraat 55

7332 AZ Apeldoorn

P.O. Box 32

7300 AA Apeldoorn

F [phone]

E [e-mail]

BE Vlaanderen / Flandre

Remeha NV

Koralenhoeve 10

B-2160 Wommelgem

T [phone]

F [phone]

E [e-mail]
