GEBRUIKSAANWIJZING LWP 450-LUX Alpha innotec

Lucht/Water-warmtepompen

Buitenopstelling

Installatie- en gebruikershandleiding LWP

NL

Inhoudsopgave

1 Over deze handleiding....3

1.1 Geldigheid....3
1.2 Referentiedocumenten....3
1.3 Symbolen en markeringen....3
1.4 Contact....4

2 Veiligheid 4

2.1 Beoogd gebruik....4
2.2 Kwalificatie van het personeel 4
2.3 Persoonlijke beschermingsmiddelen ..... 4
2.4 Restrisico's 4
2.5 Verwijdering 5
2.6 Materiële schade vermijden....5

3 Beschrijving 6

3.1 Levertoestand 6
3.2 Opbouw....6
3.3 Toebehoren 7
3.4 Functie 7

4 Bedrijf en onderhoud 8

4.1 Energie- en milieubewuste werking ..... 8

4.2 Onderhoud 8

5 Levering, opslag, transport en opstelling 8

5.1 Leveringsomvang 8
5.2 Opslag....8
5.3 Transport en uitpakken 8
5.4 Opstelling 9

6 Montage hydraulisch systeem....11

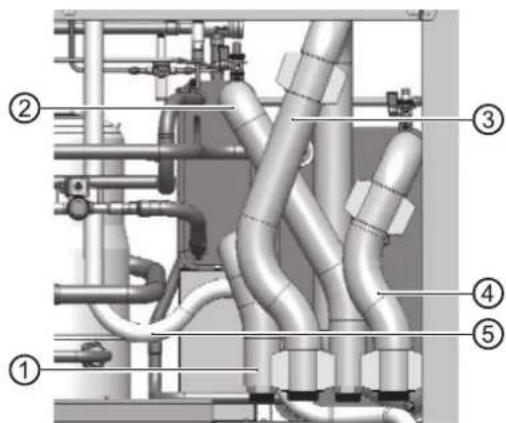

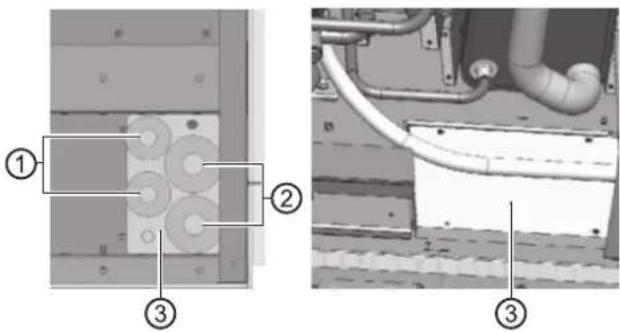

6.1 Aansluiting verticaal 12

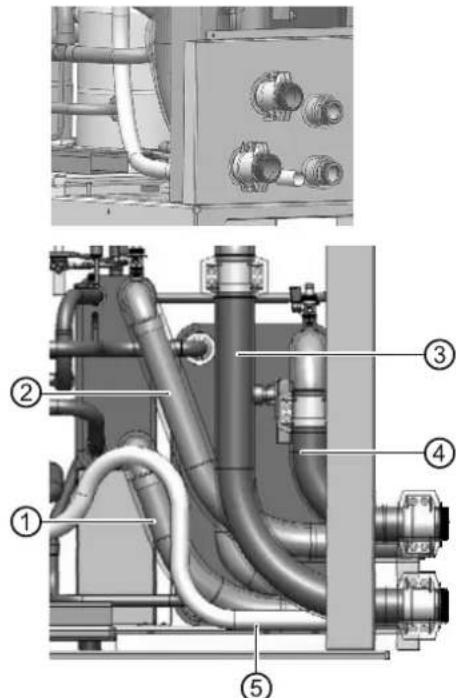

6.2 Aansluiting horizontaal....13
6.3 Condensafvoer....13

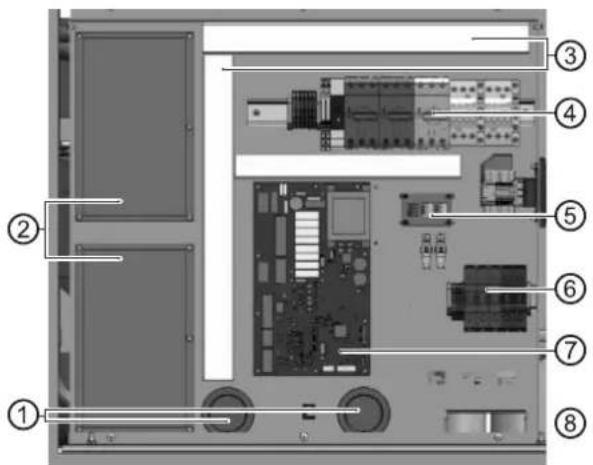

7 Montage elektrisch systeem 13

8 Spoelen, vullen en ontluchten 14

8.1 Kwaliteit verwarmingswater....14
8.2 Verwarmingscircuit doorspoelen, vullen en ontluchten....15

9 Hydraulische aansluitingen isoleren ..... 15

10 Overstortventiel instellen.... 15

11 Inbedrijfstelling.... 16

12 Onderhoud.... 17

12.1 Basis 17
12.2 Onderhoud volgens behoefte 17
12.3 Condensor reinigen en spoelen.... 17
12.4 Jaarlijks onderhoud....17

13 Storingen 18

14 Demontage en verwijdering 18

14.1 Demontage 18
14.2 Verwijdering en recycling 18

Technische gegevens / leveringsomvang .... 19

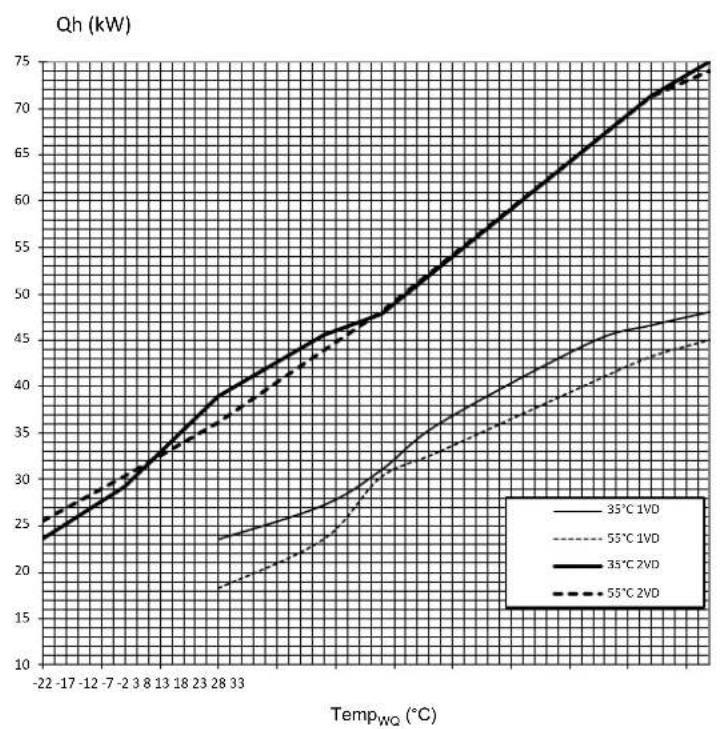

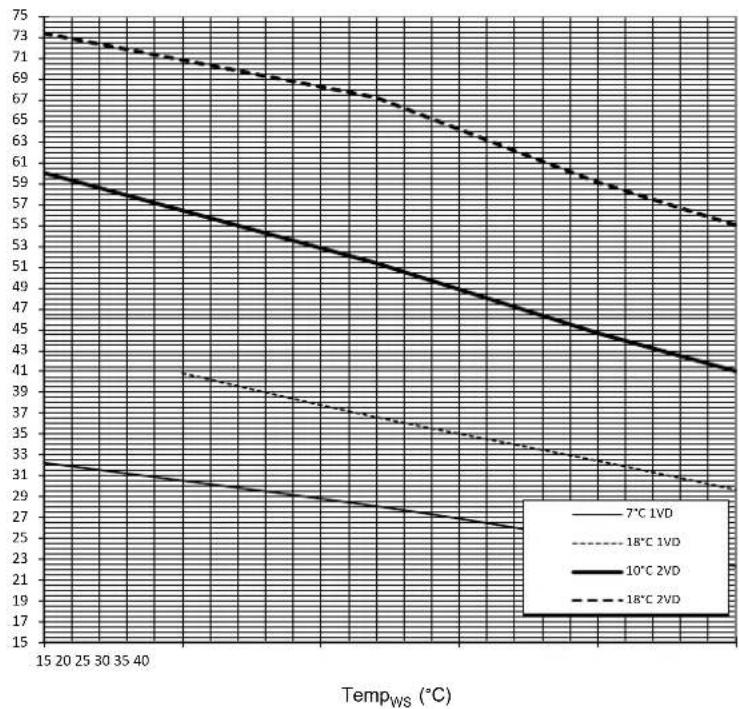

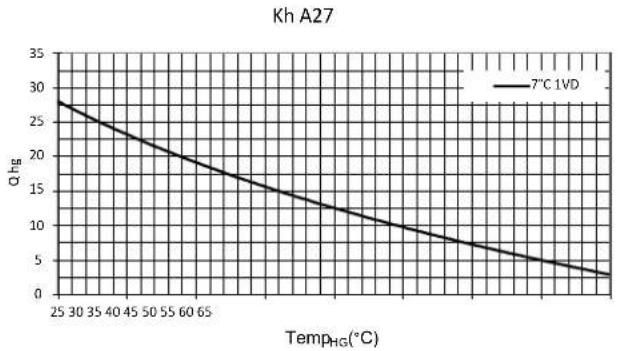

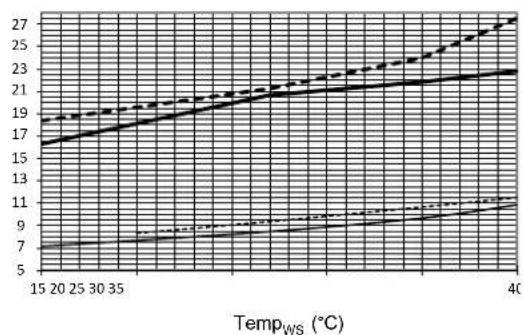

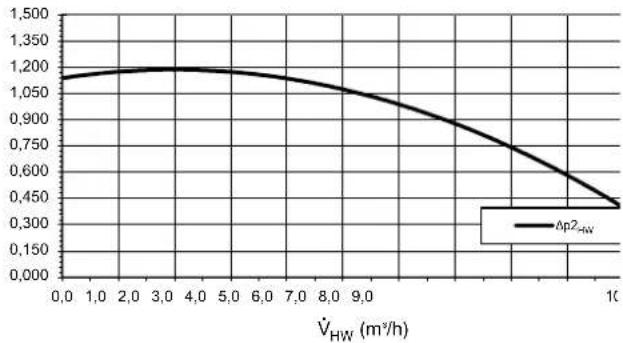

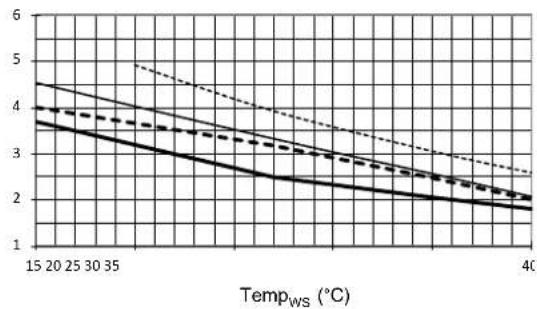

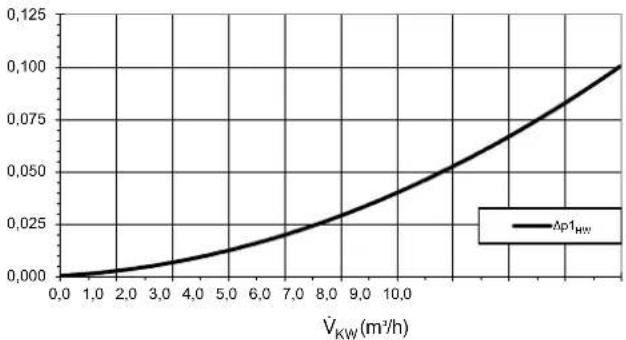

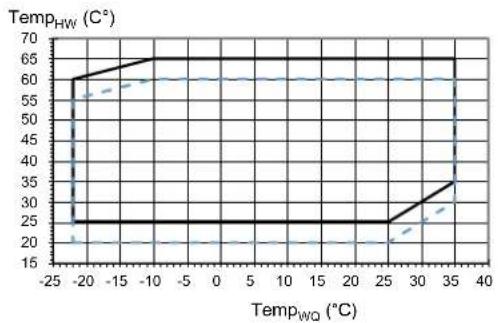

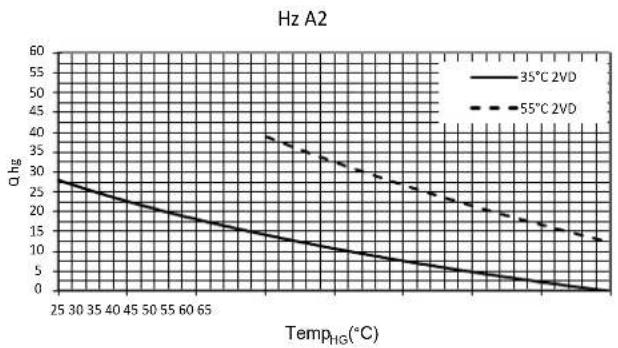

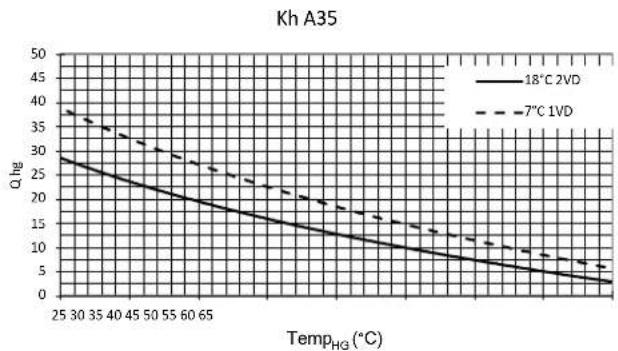

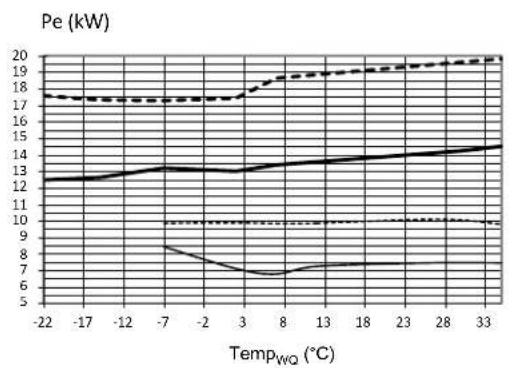

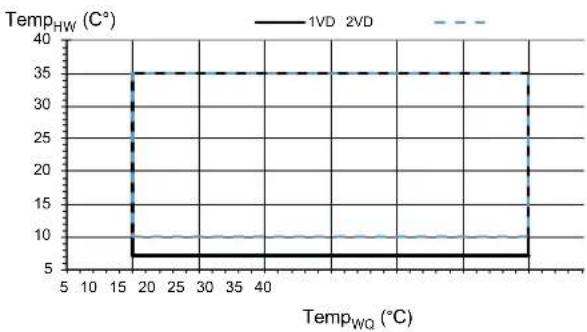

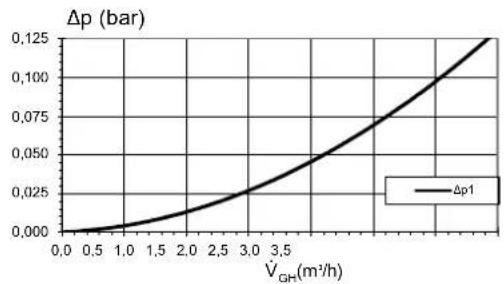

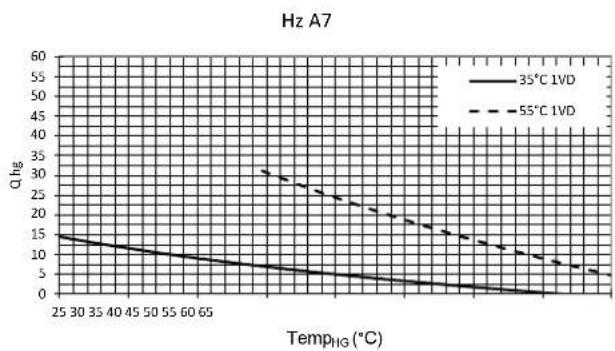

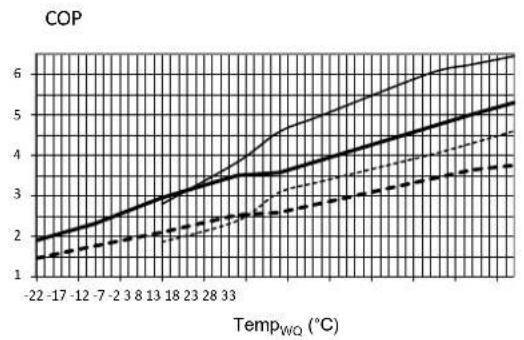

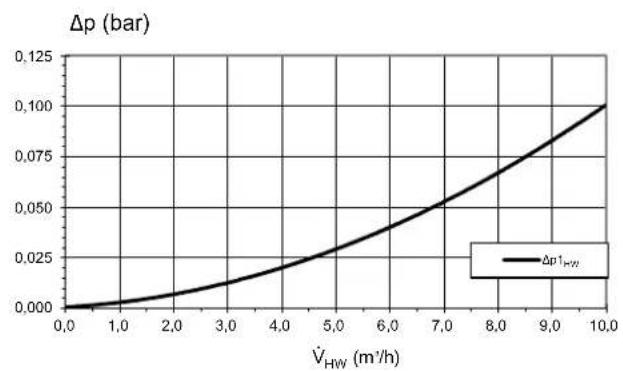

Vermogenscurves....20

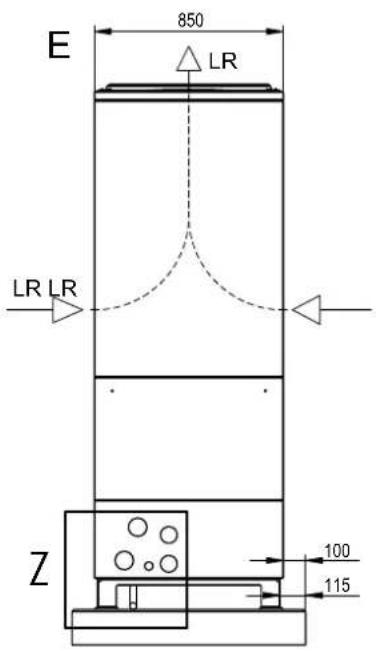

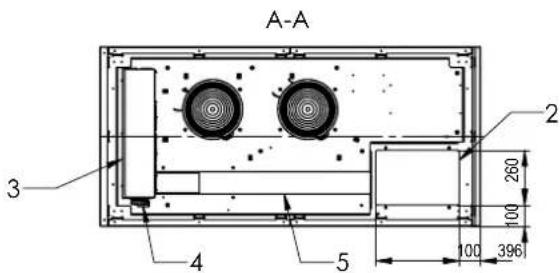

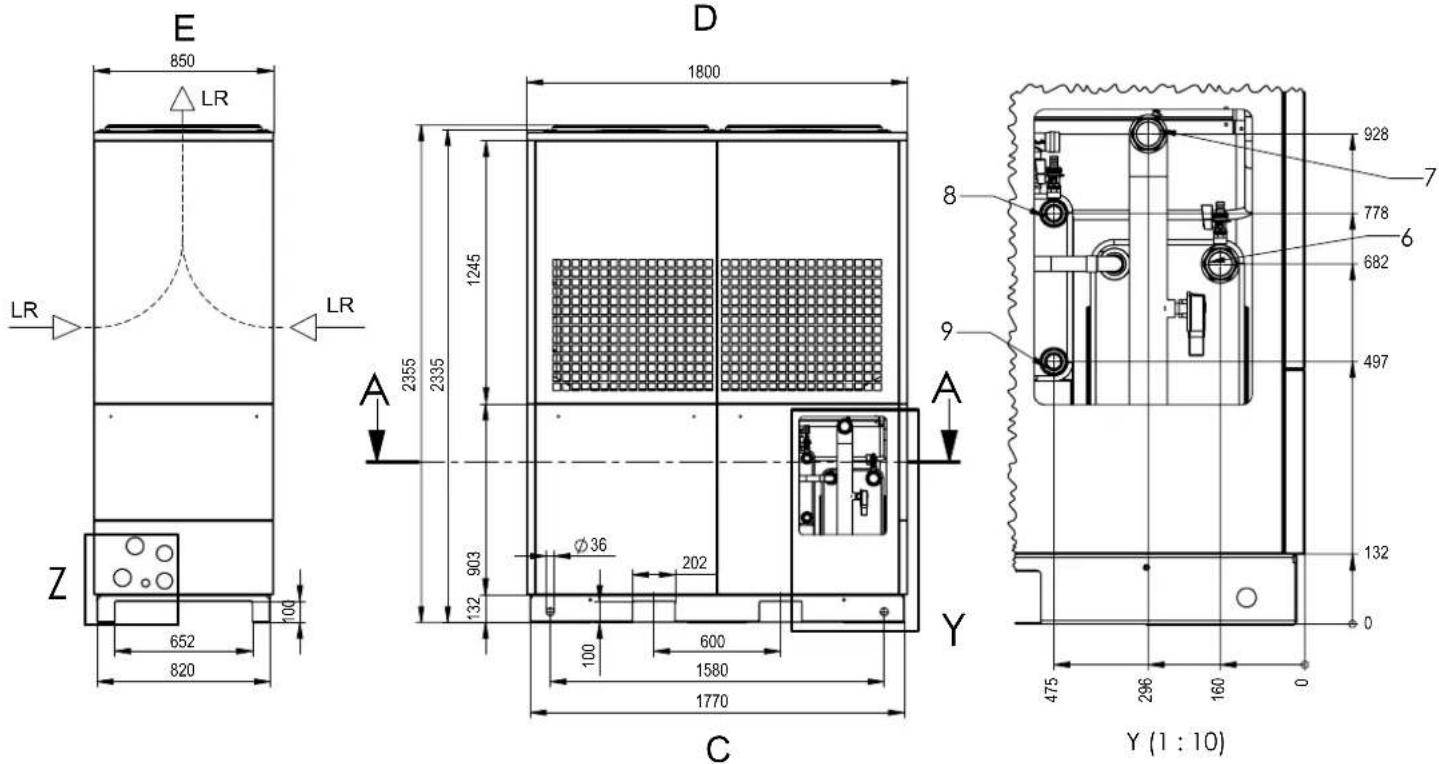

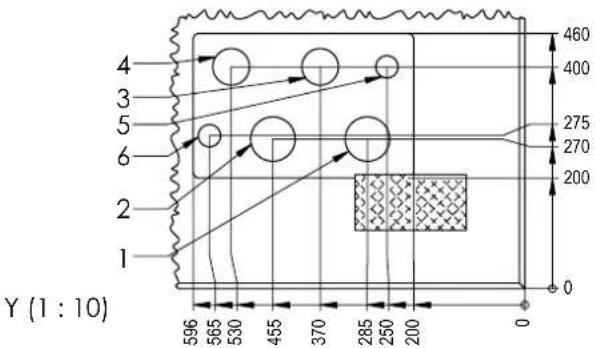

Maattekeningen 23

Opstellingsschema's 24

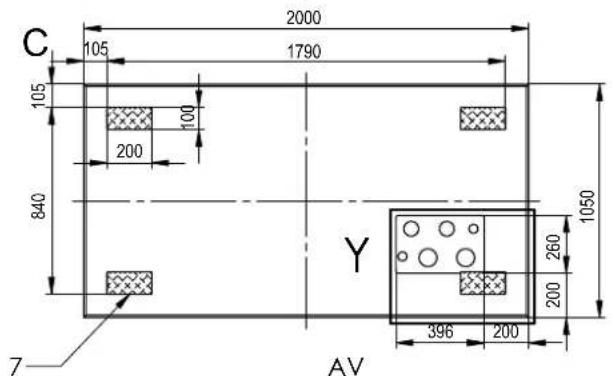

Opstellingsschema / sokkelschema 24

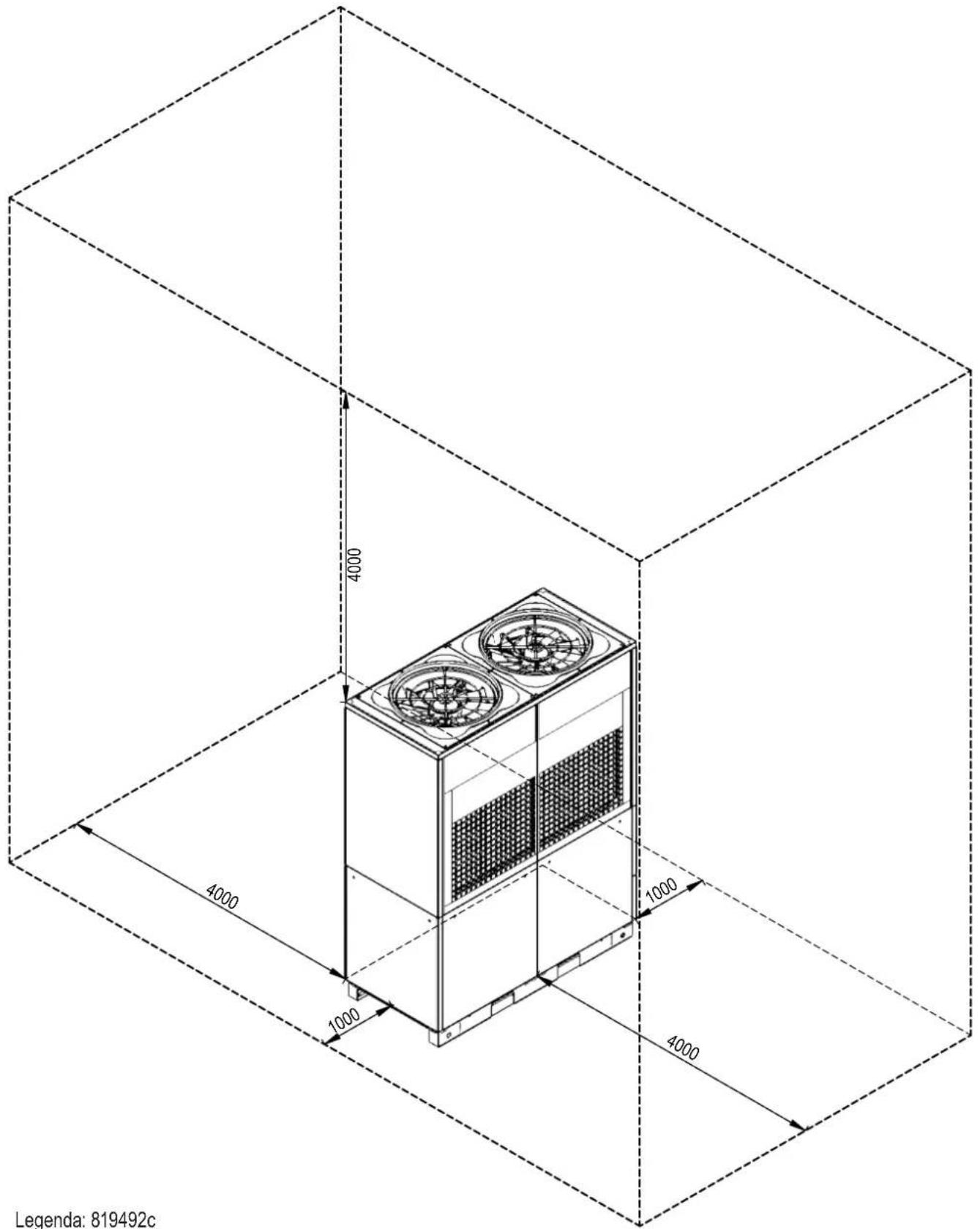

Minimumafstanden 25

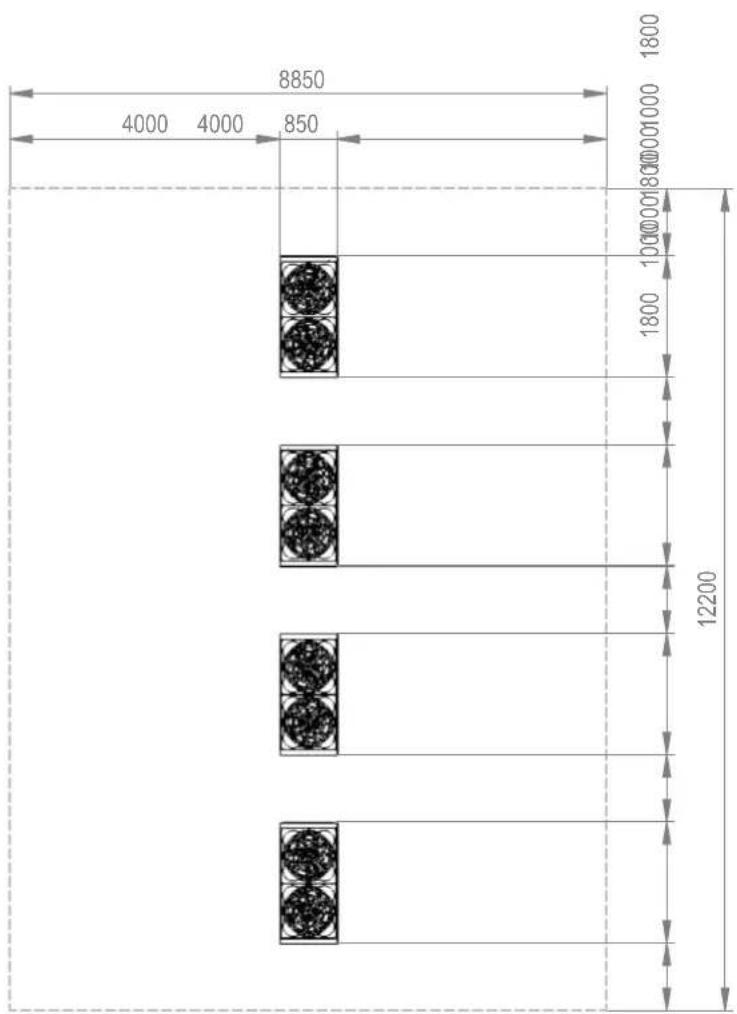

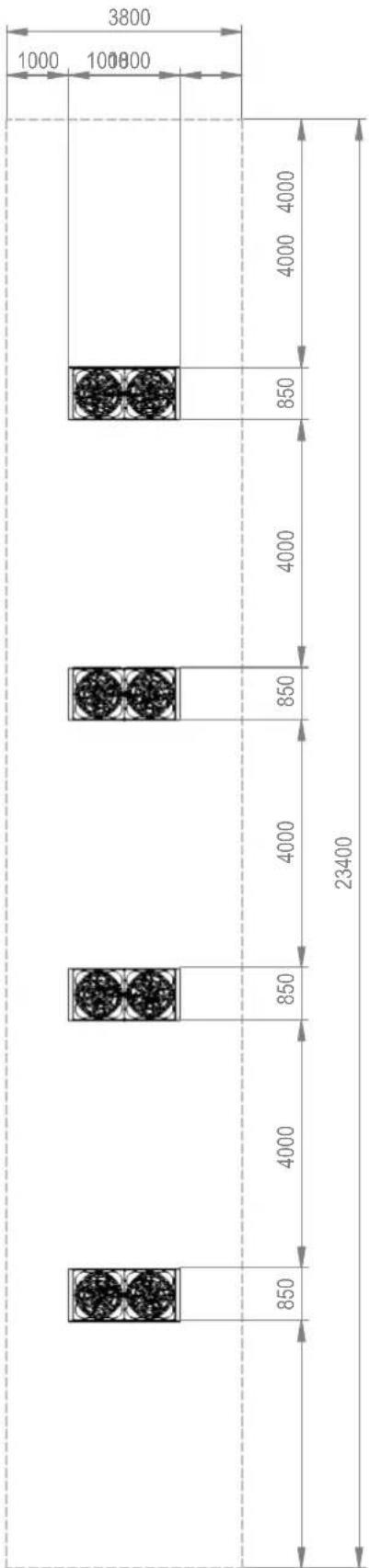

Minimumafstanden parallelschakeling 26

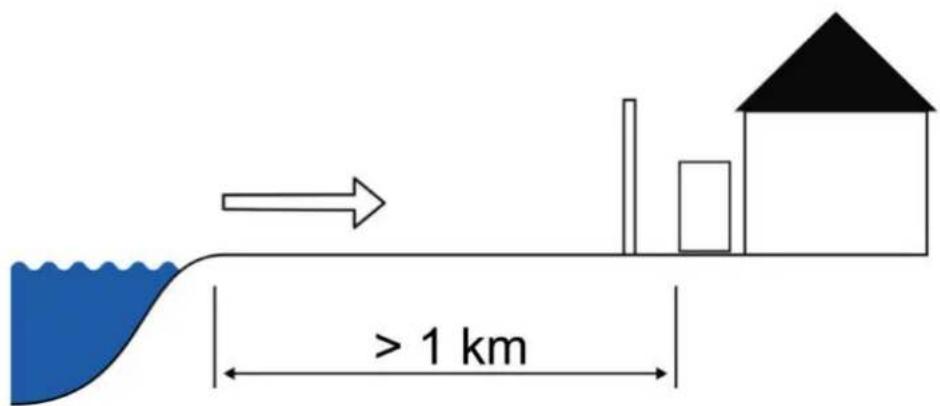

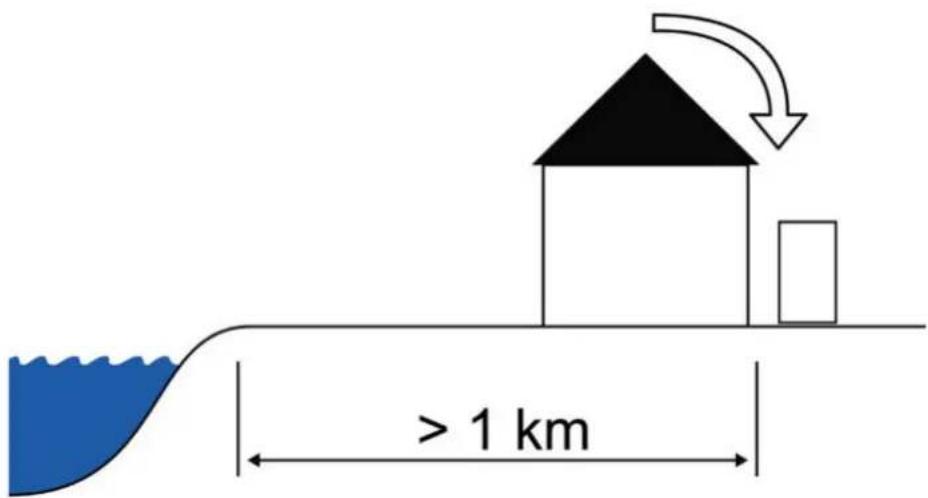

Kustopstelling 27

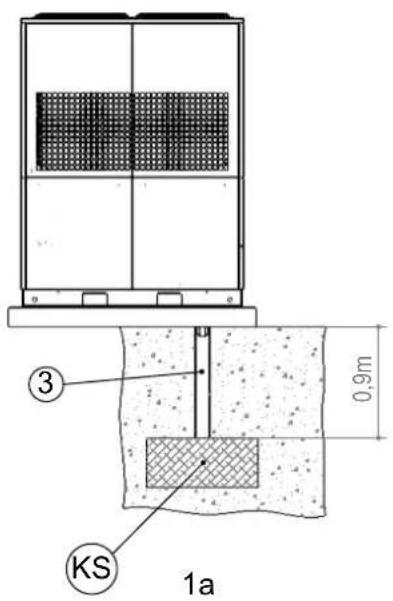

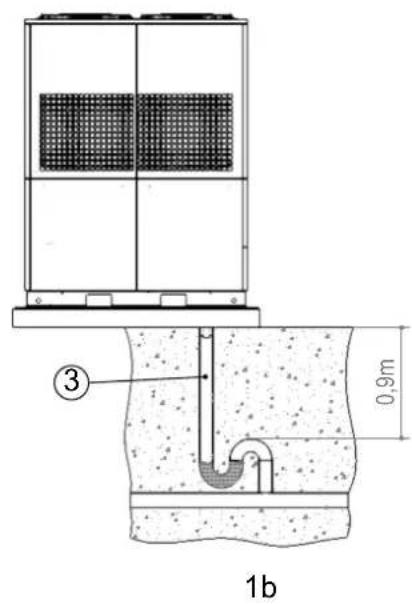

Condensaatleiding 28
Aansluiting condensaatleiding buiten....28

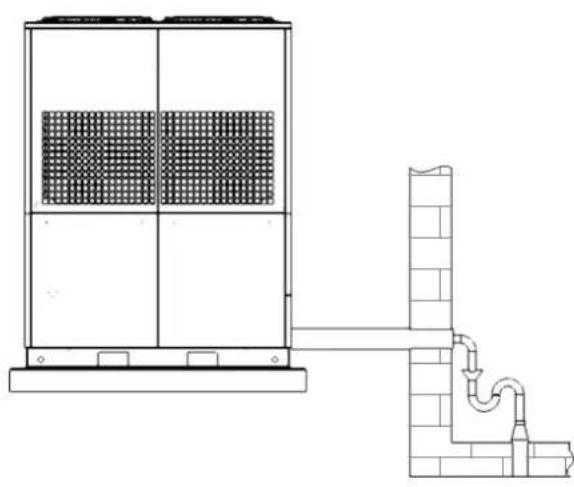

Aansluiting condensaatleiding binnen....29

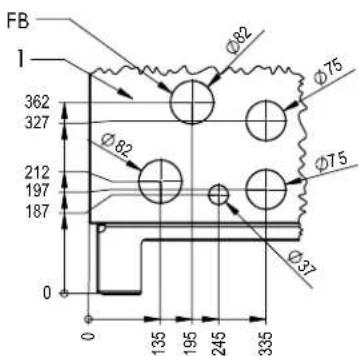

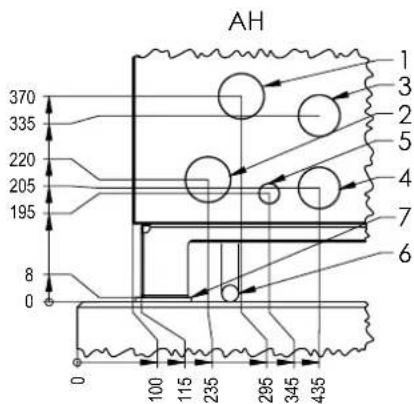

Hydraulische aansluitingen....30

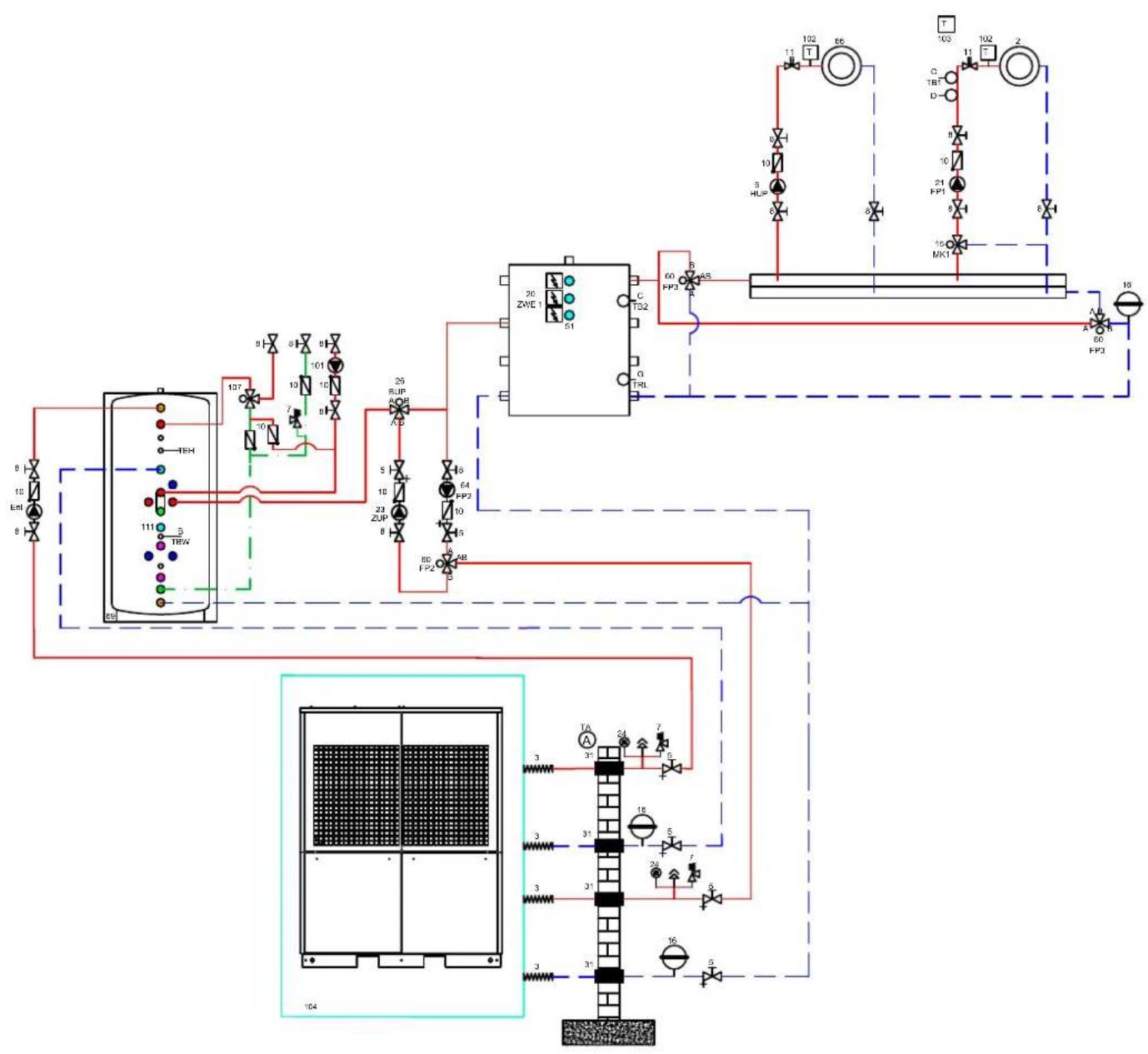

LWP 450AR3 met multifunctioneel buffervat als reservoir voor warm drinkwater Verwarmen....30

LWP 450AR3 met multifunctioneel buffervat als reservoir voor warm drinkwater Verwarmen en koelen....31

Legenda hydrauliek 32

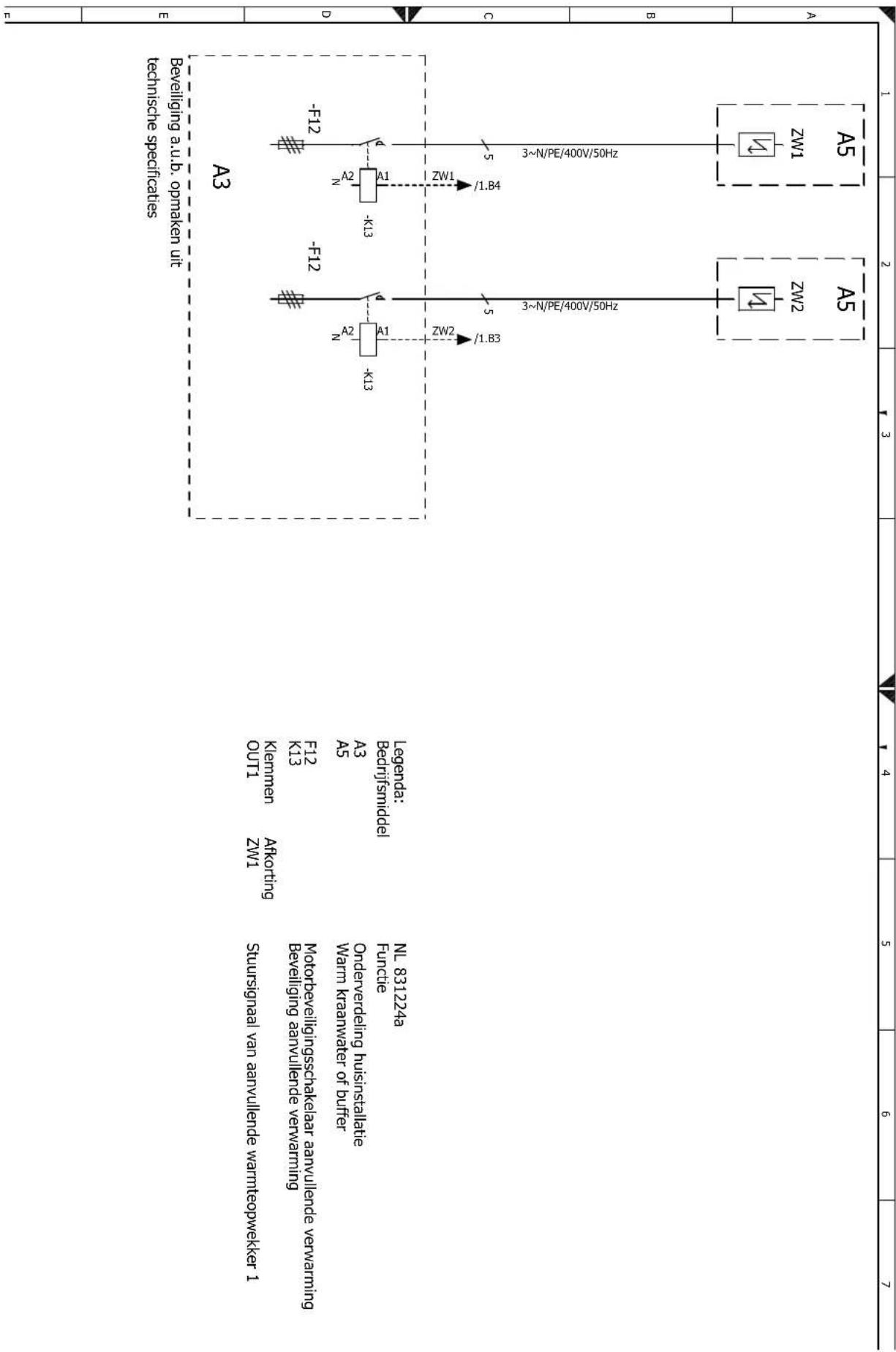

Aansluitschemas 33

Wandregelaar 33

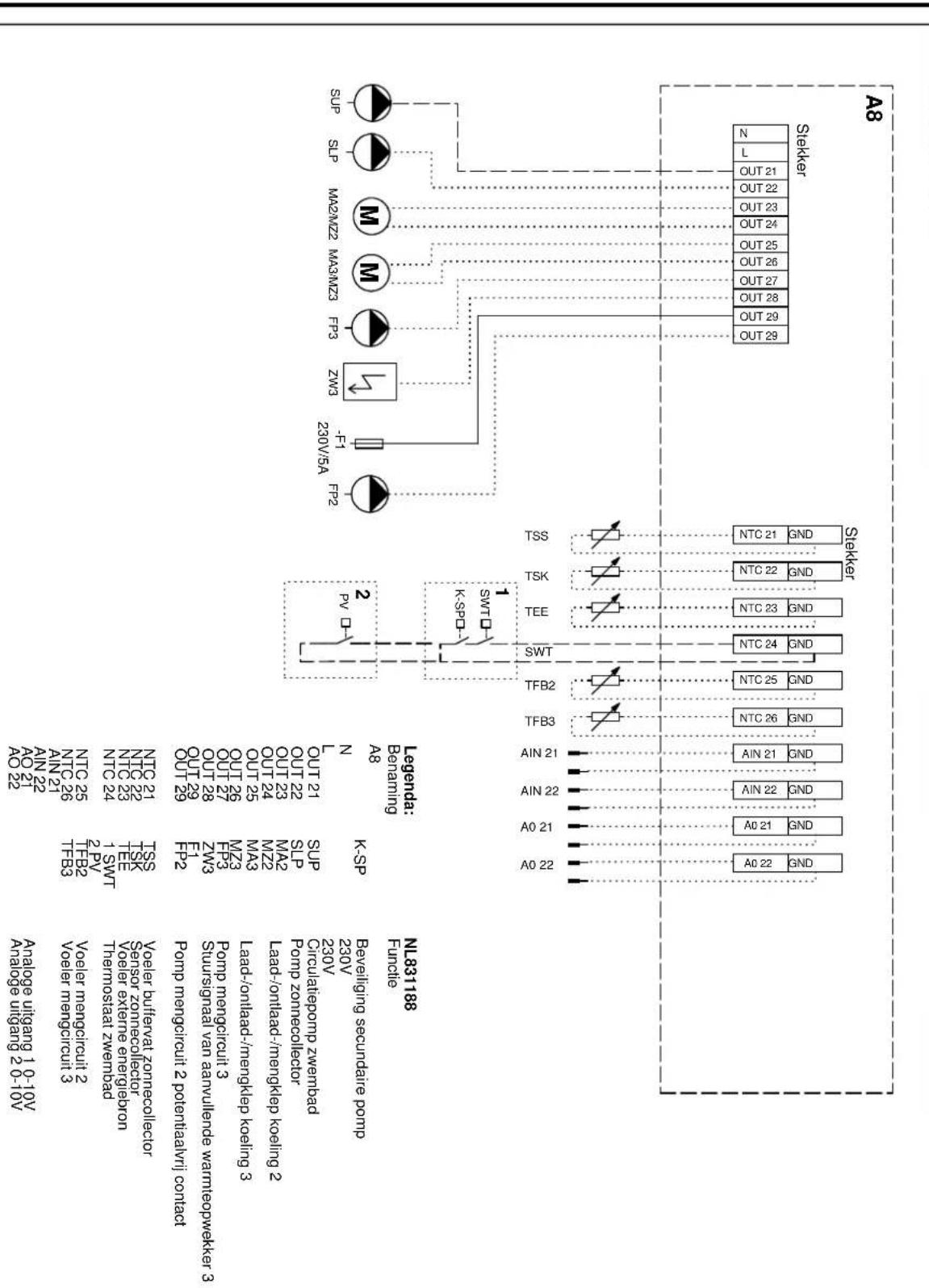

Uitbreidingsprintplaat 35

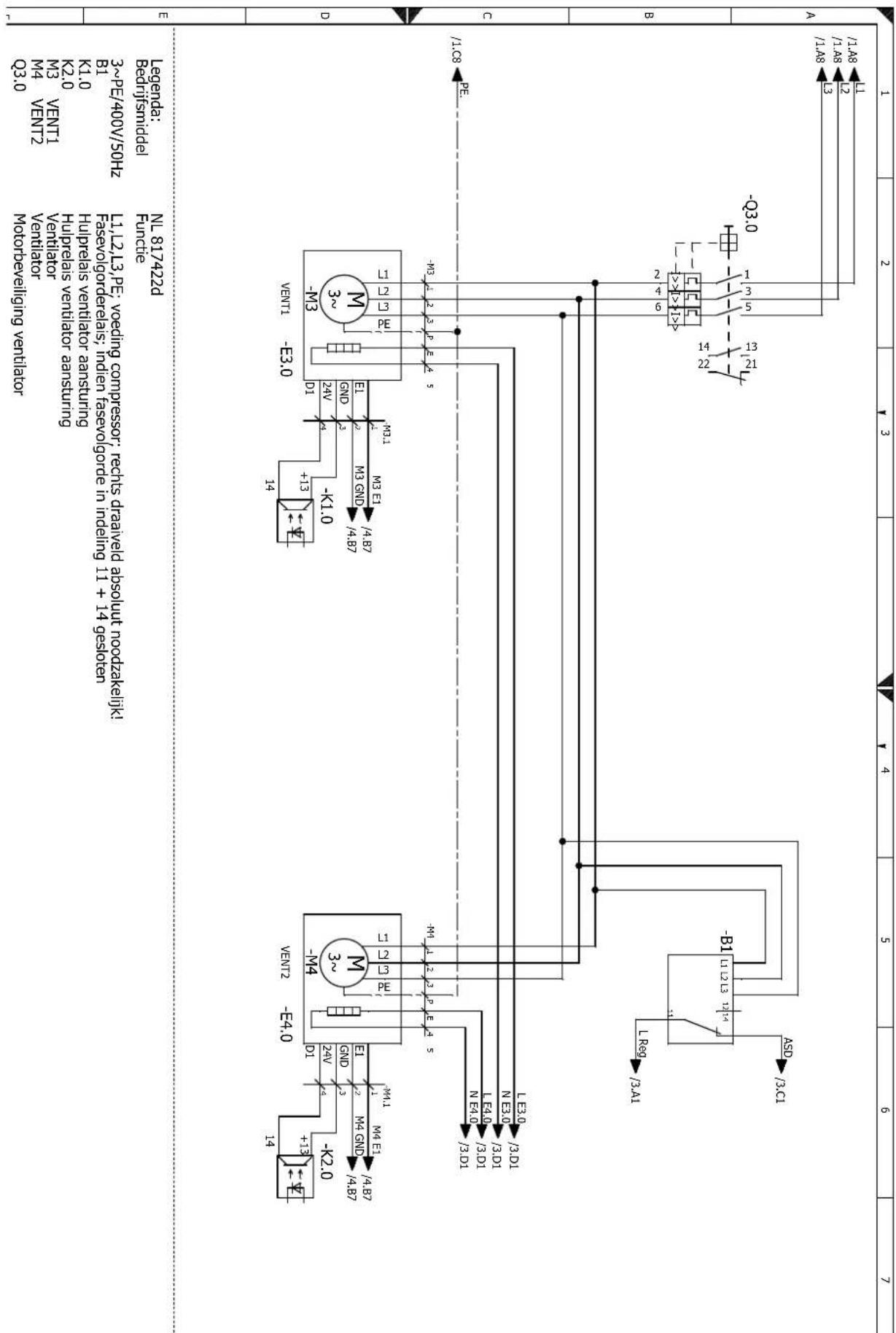

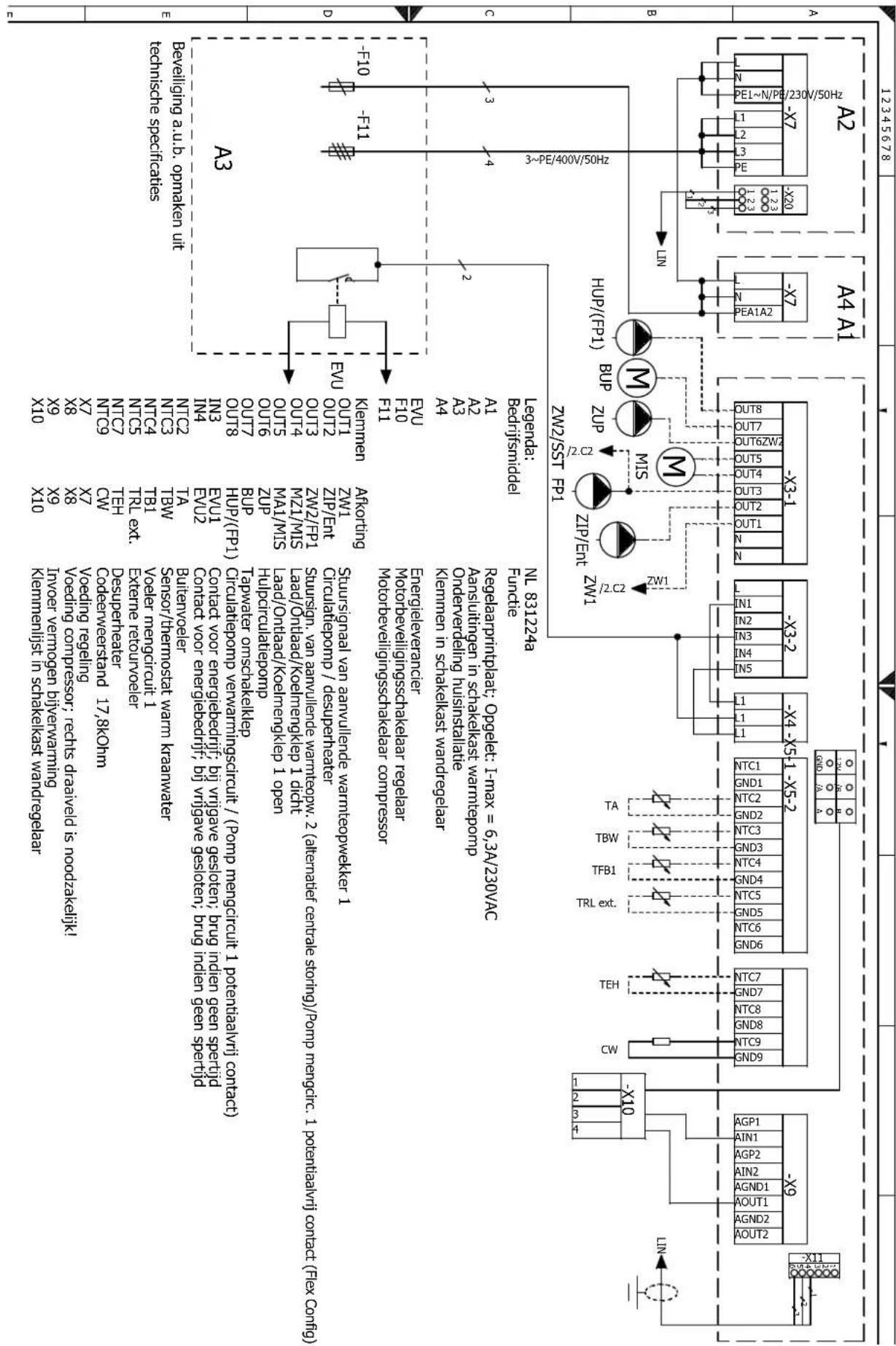

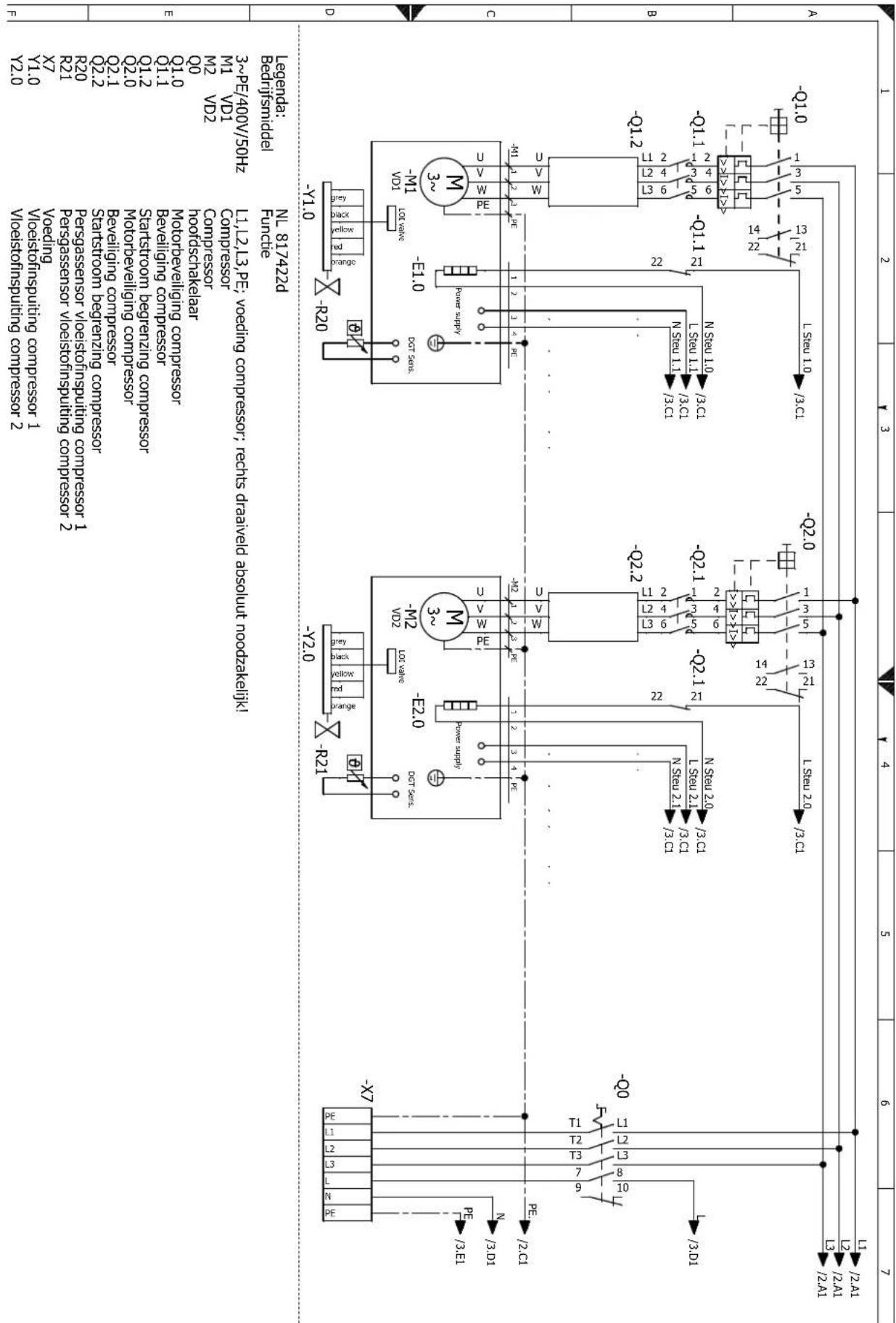

Schakelschema's 36

1 Over deze handleiding

Deze handleiding is een bestanddeel van het apparaat.

Lees de handleiding aandachtig door, voordat u werkzaamheden aan en met het apparaat begint, en neem deze bij alle werkzaamheden altijd in acht, met name de waarschuwingen en veiligheidsinstructies.
▶ Bewaar de handleiding binnen handbereik aan het apparaat en overhandig deze bij een eventuele verandering van eigenaar aan de nieuwe eigenaar.
▶ Raadpleeg bij vragen of onduidelijkheden de lokale partner van de fabrikant of de klantenservice.
▶ Neem ook alle andere referentiedocumenten in acht.

1.1 Geldigheid

Deze handleiding geldt uitsluitend voor het door het typeplaatje (→ "Typeplaatje", pagina 6).

1.2 Referentiedocumenten

De volgende documenten bevatten aanvullende informatie bij deze installatie- en gebruikershandleiding:

• Planningshandboek, hydraulische aansluiting
• Gebruiksaanwijzing van de verwarmings- en warmtepompregelaar
• Korte beschrijving van de warmtepompregelaar
• Gebruiksaanwijzing van de uitbreidingsprintplaat
• Logboek

1.3 Symbolen en markeringen

Aanduiding van waarschuwingen

Symbool Betekenis
	Veiligheidsrelevante informatie. Waarschuwing voor letsel.
GEVAAR Duidt op een acuut gevaar dat tot ernstig letsel of de dood leidt.
WAARSCHUWING	Duidt op een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden.
VOORZICHTIG	Duidt op een mogelijk gevaarlijke situatie die tot middel-zwaar of licht letsel kan leiden.
LET OP	Duidt op een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.

Symbolen in het document

Symbool	Betekenis
	Informatie voor de vakman
	Informatie voor de gebruiker
√	Voorwaarde voor een handeling
	Instruerende informatie:Te verrichten handeling (één stap)
1., 2., 3., ...	Instruerende informatie:Genummerde stap binnen een te verrichten handeling die uit meerde-re stappen bestaat. Neem de volg-orde in acht.
	Aanvullende informatie, bijv. tip voor makkelijker werken, verwijzing naar normen
→	Verwijzing naar meer gedetailleerde informatie op een andere plaats in deze handleiding of in een ander document
•	Opsomming

1.4 Contact

Actuele adressen voor de aankoop van toebehoren, voor service of voor het beantwoorden van vragen over het apparaat en deze handleiding kunt u op internet vinden:

• Duitsland: www.alpha-innotec.de
• EU: www.alpha-innotec.com

2 Veiligheid

Gebruik het apparaat uitsluitend in technisch onberispelijke toestand, voor het beoogde doel, veiligheids- en risicobewust en met inachtneming van deze handleiding.

2.1 Beoogd gebruik

Het apparaat is uitsluitend voor de volgende functies bedoeld:

• Verwarmen
• Bereiding van warm drinkwater (optie, met toebehoren)
• Koelen, omkeerbaar

In het kader van het beoogde gebruik dienen de bedrijfsvoorwaarden (→ "Technische gegevens / leveringsomvang", pagina 19) alsme-de de handleiding en de referentiedocumenten in acht te worden genomen.
▶ Neem bij het gebruik de lokale voorschriften in acht: wetten, normen, richtlijnen.

leder ander gebruik van het apparaat geldt als oneigenlijk.

2.2 Kwalificatie van het personeel

De bij de levering inbegrepen installatie- en gebruikershandleidingen zijn gericht op alle gebruikers van het product.

De bediening via de verwarmings- en warmtepompregelaar en werkzaamheden aan het product die voor eindklanten / exploitanten bestemd zijn, zijn voor alle leeftijdsgroepen van personen geschikt, die de activiteiten en daaruit resulterende gevolgen begrijpen en de noodzakelijke werkzaamheden kunnen uitvoeren.

Kinderen en volwassenen die niet ervaren zijn in de omgang met het product en de noodzakelijke activiteiten en daaruit resulterende gevolgen niet begrijpen, moeten door personen die de omgang met het product begrijpen en voor de veiligheid verantwoordelijk zijn, opgeleid en indien nodig gecontroleerd worden.

Kinderen mogen niet met het product spelen.

Het product mag alleen door gekwalificeerd vakpersoneel geopend worden.

Alle instruerende informatie in deze handleiding is uit-sluitend aan gekwalificeerd vakpersoneel gericht.

Alleen gekwalificeerd vakpersoneel is in staat de werkzaamheden aan het apparaat veilig en correct uit te voeren. Bij ingrepen door niet-gekwalificeerd personeel bestaat het risico op levensgevaarlijk letsel en materiële schade.

▶ Verzeker u ervan dat het personeel vertrouwd is met de lokale voorschriften, met name op het gebied van veilig en risicobewust werken.
Laat werkzaamheden aan de elektriciteit en elektronica alleen uitvoeren door vakpersoneel met een opleiding in "elektrotechniek".
▶ Laat andere werkzaamheden aan de installatie alleen door gekwalificeerd vakpersoneel uitvoeren, bijv.

• verwarmingsinstallateur
- sanitairinstallateur
- koeltechnicus (onderhoudswerkzaamheden)

Binnen de garantieperiode mogen service- en reparatiewerkzaamheden alleen worden uitgevoerd door personeel dat door de fabrikant is geautoriseerd.

2.3 Persoonlijke beschermingsmiddelen

Aan scherpe apparaatranden bestaat gevaar voor snijwonden aan de handen.

▶ Draag bij het transport snijvaste veiligheidshandschoenen.

2.4 Restrisico's

Letsel door elektrische stroom

Bepaalde componenten in het apparaat staan onder levensgevaarlijke spanning. Voordat er werkzaamheden aan het apparaat worden uitgevoerd:

▶ Schakel het apparaat spanningsvrij.
▶ Beveilig het apparaat tegen opnieuw inschakelen.

Aanwezige aardingsverbindingen binnen behuizingen of op montageplaten mogen niet gewijzigd worden. Indien dit desondanks nodig is bij reparatie- of montagewerkzaamheden:

▶ Breng de aardaansluitingen na voltooiing van de werkzaamheden weer in de originele toestand.

Letsel door bewegende onderdelen

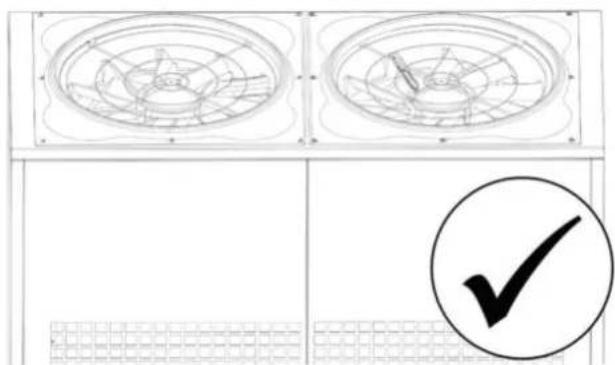

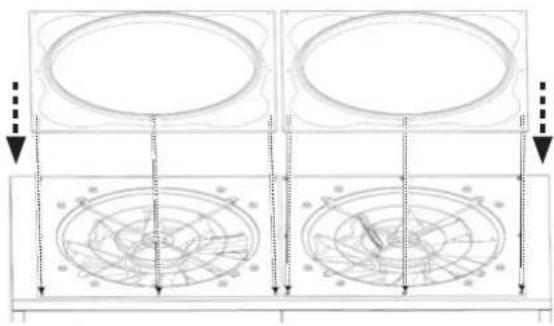

▶ Als de warmtepomp in bedrijf is, moeten de lucht-roosters gemonteerd zijn.

Letsel door hoge temperaturen

Als gebruik wordt gemaakt van heet gas, kunnen aan de desuperheater en de leidingen voor het gebruik van heet gas zeer hoge temperaturen ontstaan. Aanraking kan tot brandwonden leiden.

▶ Desuperheater en leidingen tijdens het bedrijf of daarna niet aanraken.

Letsel en milieuschade door koudemiddel

Het apparaat bevat koudemiddel dat gevaarlijk is voor de gezondheid en het milieu. Indien koudemiddel uit het apparaat lekt:

1. Schakel het apparaat uit.
2. Stel de geautoriseerde klantenservice op de hoogte.

2.5 Verwijdering

Milieugevaarlijke media

Een onjuiste verwijdering van milieugevaarlijke media (koudemiddel) is schadelijk voor het milieu.

▶ Vang de media veilig op.

▶ Verwijder de media milieuvriendelijk in overeenstemming met de lokale voorschriften.

2.6 Materiële schade vermijden

De omgevingslucht op de plaats waar de warmtepomp is opgesteld en de lucht die als warmtebron wordt aangezogen, mogen absoluut geen corrosieve bestanddelen bevatten!

Door ingrediënten als

• ammoniak
• zwavel
• chloor
• zout
• gassen van rioolzuiveringsinstallaties, rookgassen

kan er schade aan de warmtepomp optreden, die tot het volledig uitvallen / total loss van de warmtepomp kan leiden!

Buitenbedrijfstelling / aftappen verwarming

Als de installatie / warmtepomp buiten bedrijf gesteld of afgetapt wordt, nadat hij al gevuld was, moet gegarandeerd zijn dat de condensor en eventueel aanwezige warmtewisselaars bij vorst volledig geledigd zijn. Restwater in warmtewisselaars en condensoren kan tot schade aan de onderdelen leiden.

▶ Installatie en condensor volledig leegmaken, ont-luchtingskleppen openen.
- Indien nodig met perslucht uitblazen.

Ondeskundige werkwijze

Voorwaarden voor een minimalisering van ketelsteen- en corrosieschade in warmwaterverwarmingsinstallaties:

• vakkundige planning en ingebruikname
• corrosietechnisch gesloten installatie
- integratie van een voldoende gedimensioneerde drukhouder
- gebruik van gedemineraliseerd verwarmingswater (VE-water) of water overeenkomstig VDI 2035-norm
- regelmatig onderhoud en service

Indien een installatie niet onder de genoemde voorwaarden gepland, in bedrijf gesteld en gebruikt wordt, bestaat er risico op de volgende beschadigingen en storingen:

• storingen en uitval van onderdelen en componenten, bijv. pompen, kleppen
• interne en externe lekkage, bijv. aan warmtewisselaars
• verkleining van doorsneden en verstopping van onderdelen, bijv. warmtewisselaars, buisleidingen, pompen
• materiaalmoeheid
• vorming van gasbellen en gaskussens (cavitatie)
• vermindering van de warmteoverdracht, bijv. door vorming van aanslag, afzettingen, en daarmee samenhangende geluiden, bijv. kookgeluiden, stroomgeluiden
  ▶ Neem bij alle werkzaamheden aan en met het apparaat de informatie in deze handleiding in acht.

Ongeschikte kwaliteit van het vul- en bijvulwater in het verwarmingscircuit

Het rendement van de installatie en de levensduur van de warmteopwekker en de verwarmingscomponenten hangen in belangrijke mate af van de kwaliteit van het verwarmingswater.

Wanneer de installatie met onbehandeld drinkwater wordt gevuld, slaat calcium als ketelsteen neer. Aan de warmteoverdrachtsvlakken van de verwarming ontstaat dan kalkaanslag. Hierdoor daalt het rendement en stijgen de energiekosten. In extreme gevallen worden de warmtewisselaars beschadigd.

▶ Vul de installatie uitsluitend met gedemineraliseerd verwarmingswater (VE-water) of met water overeenkomstig VDI 2035-norm (zoutarme werkwijze van de installatie).

3 Beschrijving

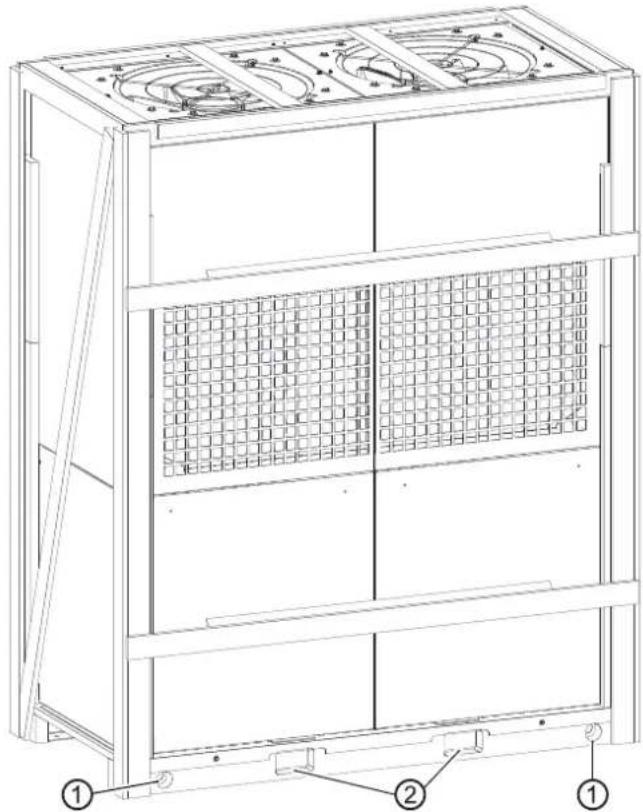

3.1 Levertoestand

Apparaat, verpakt in een houten constructie met styropor / PE hoekstroken en omwikkelt met plastic folie

1 Gaten voor stalen pijpen (→ "Transport met een kraan", pagina 9)

2 Uitsparingen voor transport met een vorkheftruck

LET OP

Transporteer het apparaat alleen in de originele verpakking naar de plaats van opstelling.

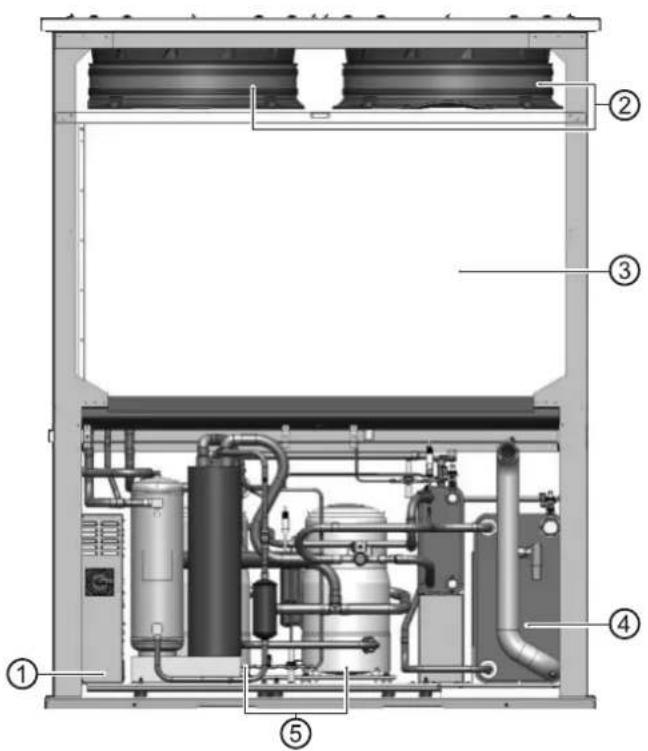

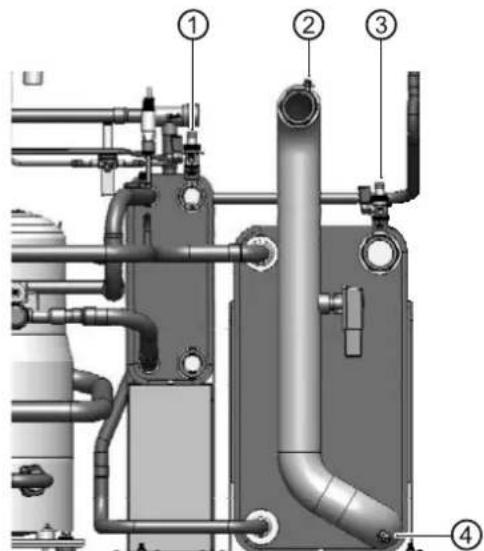

3.2 Opbouw

i

AANWIJZING

In dit hoofdstuk worden de componenten genoemd die relevant zijn voor het uitvoeren van de in deze handleiding beschreven taken.

Het typeplaatje is op de volgende plaats op het apparaat aangebracht

- aan de kant van de schakelkast (links) rechtsonder

Voor het apparaat is het volgende toebehoren verkrijgbaar via de lokale partner van de fabrikant:

• reservoir voor warm drinkwater
• lucht/magnetische slibvanger
• buffervat
• kamerthermostaat voor het schakelen van de koelfunctie
• dauwpuntbewaking voor beveiliging van een systeem met koelfunctie bij lage aanvoertemperaturen
• circulatiepompen
• omschakelafsluiters
• aansluitset met flexibele koppeling voor verwarmingscircuit
• aansluitset met flexibele koppeling voor gebruik van heet gas

3.4 Functie

Vloeibaar koudemiddel wordt verdampt (verdamper); de energie voor dit proces is milieuwarmte en komt uit de buitenlucht. Het gasvormige koudemiddel wordt gecomprimeerd (compressor); hierbij stijgt de druk en dus ook de temperatuur. Het gasvormige koudemiddel met hoge temperatuur wordt gecondenseerd (condensor).

Hierbij wordt de hoge temperatuur aan het verwarmingswater afgegeven en in het verwarmingscircuit benut. Het vloeibare koudemiddel met hoge druk en hoge temperatuur wordt ontspannen (expansieklep). De druk en temperatuur dalen en het proces begint opnieuw.

Het verwarmde verwarmingswater kan voor de warmdrinkwaterlading of gebouwverwarming worden gebruikt. De benodigde temperaturen en het gebruik worden door de warmtepompregelaar bestuurd. Een eventueel benodigde naverwarming, ondersteuning van de vloerverwarming of verhoging van de temperatuur van warm drinkwater zijn mogelijk met een elektrisch verwarmingselement, dat indien nodig door de warmtepompregelaar wordt aangestuurd.

Door de flexibele koppelingen (toebehoren) voor het hydraulische systeem wordt vermeden dat contactge- luiden en trillingen op de vaste leidingen en dus op het gebouw worden overgedragen.

Koeling

Bij de apparaten is de koeling geïntegreerd. Bij de koelfunctie bestaan de volgende mogelijkheden (→ gebruiksaanwijzing van de verwarmings- en warmtepompregelaar):

• actieve koeling
• Koeling onder 18°C is alleen mogelijk bij hydraulische aansluiting met gescheiden buffervat voor tijdelijke opslag
• besturing van de koelfunctie via de verwarmingsen warmtepompregelaar
• omschakelen tussen verwarmings- en koelmodus

4 Bedrijf en onderhoud

AANWIJZING

Het apparaat wordt via het bedieningselement van de verwarmings- en warmtepompregelaar bediend (→ gebruiksaanwijzing van de verwarmings- en warmtepompregelaar).

4.1 Energie- en milieubewuste werking

Ook bij het gebruik van een warmtepomp blijven de algemeen geldende voorwaarden voor een energie- en milieubewuste werking van een verwarmingsinstallatie onveranderd van kracht. Tot de belangrijkste maatregelen behoren:

- geen onnodig hoge aanvoertemperatuur

- geen onnodig hoge temperatuur warm drinkwater (neem de lokale voorschriften in acht)

- de ramen niet continu op een kier/in kiepstand zetten (ventileren), maar korte tijd helemaal openen (luchten)

- let op de juiste instelling van de regelaar.

4.2 Onderhoud

Het apparaat slechts aan de buitenzijde schoonvegen met een vochtige doek of een doek en een milde reiniger (afwasmiddel, neutrale reiniger). Gebruik geen agressieve, schurende, zuur- of chloorhoudende reini-gingsmiddelen.

5 Levering, opslag, transport en opstelling

5.1 Leveringsomvang

▶ Controleer de levering direct na ontvangst op uiterlijke schade en volledigheid.

▶ Bij eventuele gebreken dient u direct bij de leverancier te reclameren.

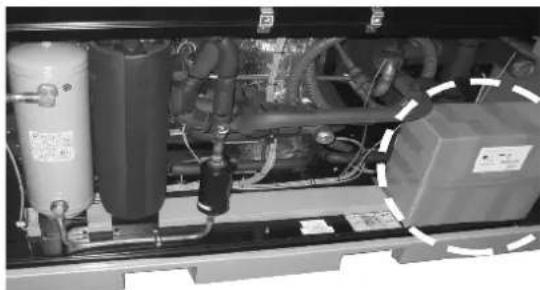

Het extra pakket bevat

- de wandregelaar en de buitensensor los geleverd. De extra pakket staat in de vrije ruimte voor de condensor

- Buiten op het apparaat is een verzendzak met 4 antislipmatten voor de opstelling aangebracht

5.2 Opslag

▶ Pak het apparaat pas kort voor de montageop de definitieve plaats van opstelling uit.

▶ Bescherm het apparaat tijdens de opslag tegen

• vocht

• vorst

- stof en vuil

5.3 Transport en uitpakken

Instructies voor een veilig transport

Het apparaat is zwaar → "Technische gegevens / leveringsomvang", pagina 19). Er bestaat gevaar voor letsel en materiële schade bij het vallen of omvallen van het apparaat.

Aan scherpe apparaatranden bestaat gevaar voor snij- wonden aan de handen.

▶ Draag snijvaste veiligheidshandschoenen.

De hydraulische aansluitingen zijn niet op mechanische belastingen berekend.

▶ Het apparaat mag daarom niet aan de hydraulische aansluitingen worden opgetild of getransporteerd.

Transporteer het apparaat bij voorkeur met een palletwagen.

▶ Warmtepomp niet meer dan 45° kantelen.

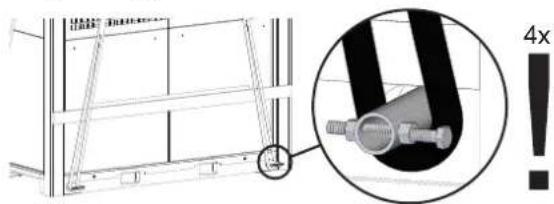

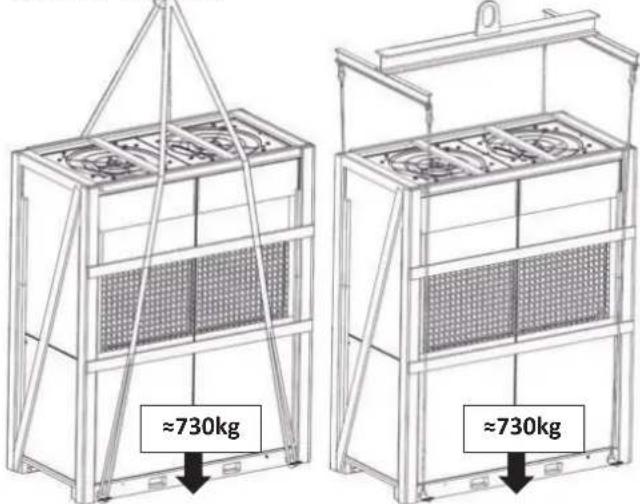

Transport met een kraan

Variant 1 Variant 2

Geschikte hefwerktuigen met een draagvermogen dat overeenkomt met het gewicht van het apparaat moeten ter plaatse beschikbaar zijn.

Hieronder vallen onder andere:

√ 4 hijsbanden met voldoende draagvermogen (lengte per stuk ≥ 4 m)

√ 2 stalen pijpen met voldoende draagvermogen (lengte per stuk 1,1 m, ∅ ≤ 35 mm)

1. Schuif de stalen pijpen links en rechts door de zijdelingse gaten van de sokkel van het verpakte apparaat.

1. Haak de hijsbanden in de stalen pijpen en beveilig ze tegen uitglijden.

De hijsbanden moeten zo aangebracht worden dat het apparaat niet kan kantelen

1. Het toestel met de kraan optillen en op de sokkel plaatsen.

2. Verzeker u ervan dat het basisframe van het apparaat plat op de sokkel ligt.

Transport met een palletwagen

▶ Apparaat verpakt naar de plaats van opstelling transporteren.

Uitpakken

1. Verwijder de plastic folies. Let erop dat het apparaat hierbij niet wordt beschadigd.

2. Verwijder het transport- en verpakkingsmateriaal milieuvriendelijk in overeenstemming met de lokale voorschriften.

5.4 Opstelling

Eisen aan de opstellingsplaats

√ Alleen buiten opstellen.

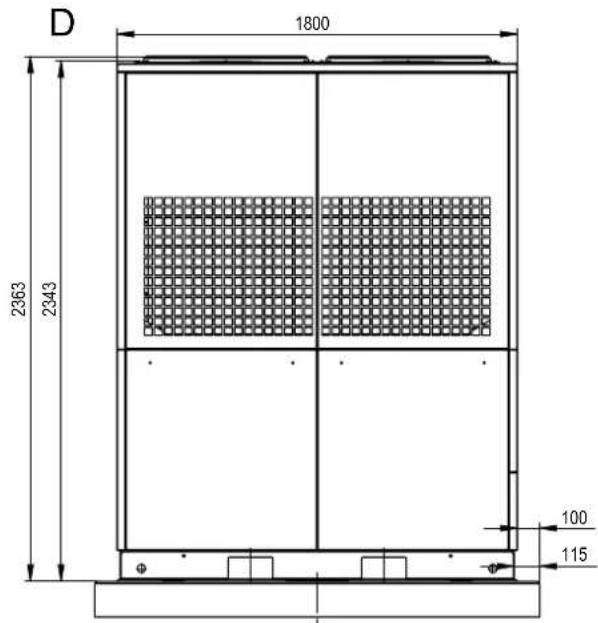

√ De afstanden zijn in acht genomen → "Opstellingsschema's", vanaf pagina 24

√ Lucht kan vrij worden aangezogen en uitgeblazen, zonder dat zich een luchtkortsluiting vormt.

√ De ondergrond is geschikt voor de opstelling van het apparaat:

- het fundament is vlak en horizontaal

- de ondergrond en de fundament hebben een draagkracht die voldoende is voor het gewicht van het apparaat

√ Oppervlak rondom het gebied waar de lucht uit de warmtepomp uittreedt, is waterdoorlaatbaar

AANWIJZING

Het apparaat moet zo worden geplaatst dat er geen watermassa's, sneeuw of ijs van daken van gebouwen en/of via geblokkeerde dakgoten op het apparaat kunnen vallen.

AANWIJZING

Bij de betreffende opstellingsschema's voor lucht/water-warmtepompen moeten de geluidimmissies van de warmtepompen in acht worden genomen. De desbetreffende regionale voorschriften moeten worden nageleefd.

Plaatsing

VOORZICHTIG

In de luchtuitlaatzone is de temperatuur van de lucht ca. 5 K lager dan de omgevingstemperatuur. Onder bepaalde klimatologische omstandigheden kan daardoor in de luchtuitlaatzone een ijslaag ontstaan. De warmtepomp zo opstellen dat de lucht niet wordt uitgeblazen naar een gebied waar gelopen wordt.

i

AANWIJZING

Stel het apparaat zo op, dat de kant van de schakelkast te allen tijde toegankelijk is.

1. Plaats het apparaat overeenkomstig opstellings-schema's en plaats het op de 4 antislipmatten.

→ "Opstellingsschema's", vanaf pagina 24

LET OP

In de leveringstoestand zijn twee waterkeringen samen met montagemateriaal in de unit gelegd. Deze moeten van binnen uit de unit worden genomen en op het dak van de unit worden gemonteerd.

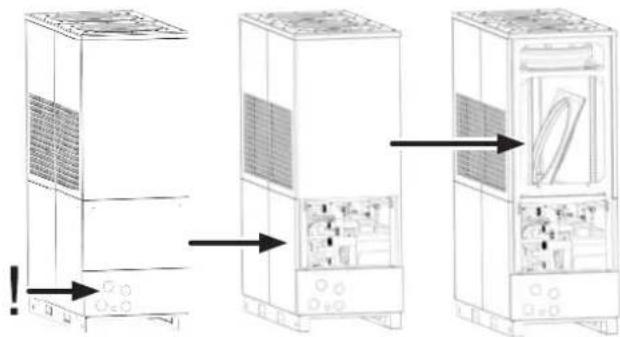

1. Verwijder de afdekplaten van het apparaat aan de hydraulische aansluitzijde.

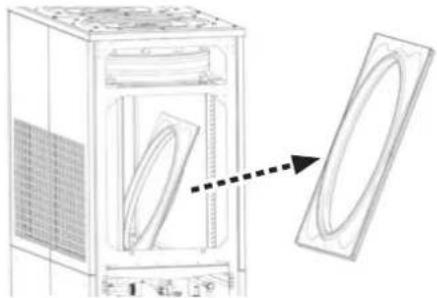

1. Til de waterkeringen voorzichtig uit de binnenkant van het apparaat. Beschadig geen onderdelen bij het uittillen.

1. Bevestig de afdekplaten het apparaat weer aan de hydraulische aansluitzijde.

LET OP

Gebruik een trapladder voor de volgende montagestappen. Zet geen ladder op het apparaat. Klim niet op het apparaat.

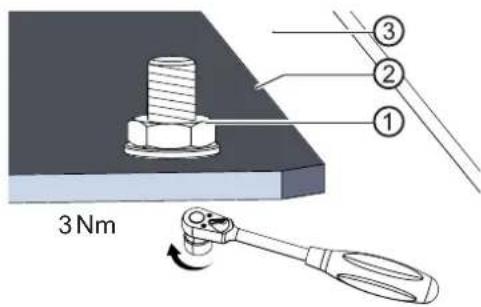

1. Draai alle moeren (①) van de in totaal 16 bevestigingsschroeven op de twee ventilatorringplaten (②) aan de bovenkant van het apparaat (③) vast. Aanhaalkoppel: 3 Nm.

1. Plaats de waterkeringen op de ventilatorringplaten. Leid de schroefdraden die uit de ventilatorringplaten steken door de bevestigingsgaten van de waterkeringen.

Na correcte plaatsing op de ventilatorringplaten (②) steken er 8 schroefdraden (⑤) uit elke waterkering (④).

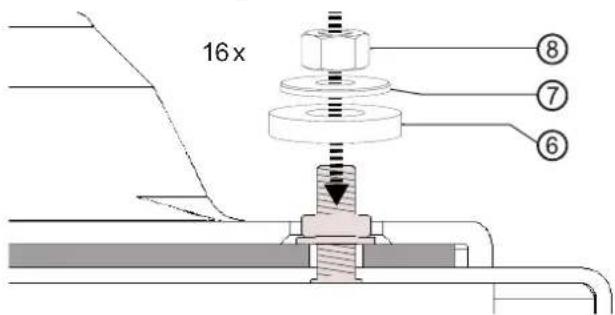

1. Gebruik het montagemateriaal uit het toebehorenpakket om de waterkeringen vast te schroeven:

• 16x PE schuimring (⑥)
• 16x metalen sluitring (⑦)
- 16x moer M5 (⑧)

7.1. Plaats eerst een PE schuimring (⑥) over een schroefdraad.
7.2. Plaats een metalen sluitring (⑦) over deze PE-schuimring.
7.3. Plaats een moer (⑧) op de schroefdraad en schroef deze eerst slechts lichtjes aan.

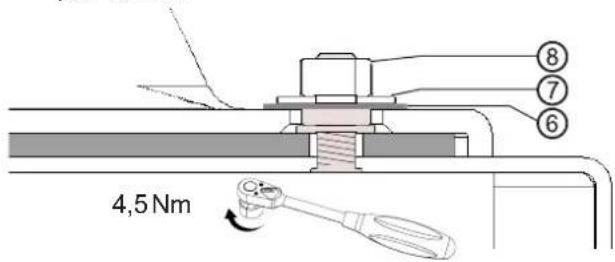

8. Draai tenslotte alle 16 moeren vast. Aanhaalkoppel: 4,5Nm.

Componenten en leidingen voor het gebruik van heet gas moeten tot 90°C temperatuurbestendig zijn.

LET OP

Vuil en afzettingen in het (bestaande) hydraulische systeem kunnen leiden tot schade aan de warmtepomp.

Zorg ervoor dat er een slibvang in het hydraulische systeem gemonteerd is.
▶ Spoel het hydraulische systeem voor de hydraulische aansluiting van de warmtepomp goed door.

1. De vaste leidingen van het verwarmingscircuit moeten buiten beneden de vorstgrens gelegd worden.
2. Op het hoogste punt van het verwarmingscircuit een ontluchter aanbrengen.

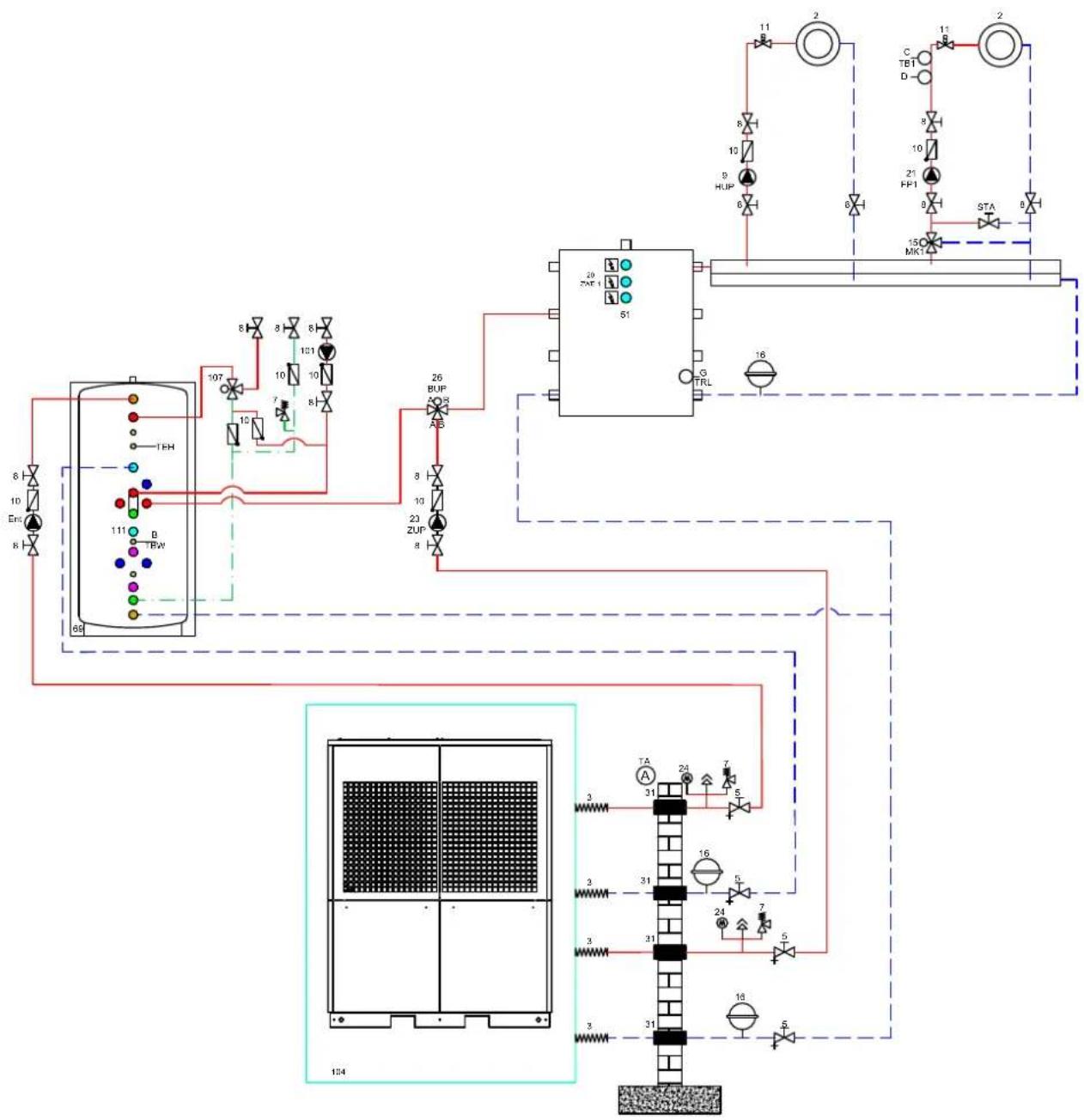

3. Het apparaat in overeenstemming met het hydraulische schema integreren, afhankelijk van het apparaattype.

→ "Hydraulische aansluitingen", vanaf pagina 30

√ De hydraulische inrichting moet van een buffervat voorzien worden, waarbij het vereiste volume afhankelijk is van het apparaattype:
→ Overzicht "Technische gegevens / Leveringsomvang", hoofdstuk "verwarmingscircuit", pagina 19
√ De diameters en lengtes van de buizen van het verwarmingscircuit zijn voldoende gedimensioneerd. Ook met de verbindingsleiding tussen warmtepomp en gebouw moet rekening worden gehouden.

√ Circulatiepomp en buizenstelsel zo dimensioneren dat het benodigde debiet opgebracht wordt (→ "Technische gegevens / leveringsomvang", pagina 19).

√ Circulatiepompen moeten voor een vast toerental ontworpen zijn.

1. De aansluiting aan de vaste leidingen van het verwarmingscircuit met behulp van flexibele koppelingen uitvoeren. Deze moeten worden geïnstalleerd om overdracht van resonantie naar de leidingen tegen te gaan (toebehoren).

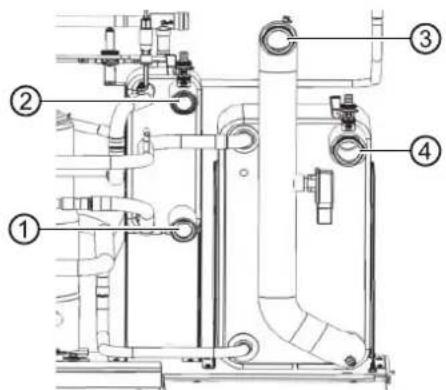

1 Retour gebruik van heet gas
2 Aanvoer gebruik van heet gas
3 Retour verwarmingscircuit
4 Aanvoer verwarmingscircuit

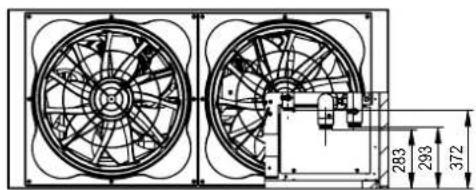

De hydraulische aansluiting is van onderen of zijdelings mogelijk.

▶ Beveilig alle aansluitingen tegen verdraaiing.

6.1 Aansluiting verticaal

Aanzicht van onderen Aanzicht van binnen

1 Aansluitingen gebruik van heet gas
2 Aansluitingen verwarmingscircuit
3 Styrodur deksel

1. Styrodur deksel eraf schroeven, verwijderen en de gaten voor de 4 buizen en de condensuitgang eruit snijden.
2. De 4 slangen (toebehoren) indien nodig inkorten. Evenzo de condensslang in het apparaat, die los van de conden saatbak hangt.
3. De slangen aanbrengen en naar beneden door de gaten leiden. Ook de condensslang.

1 Retour gebruik van heet gas
2 Aanvoer gebruik van heet gas
3 Retour verwarmingscircuit
4 Aanvoer verwarmingscircuit
5 Condensslang

6.2 Aansluiting horizontaal

1. Doorvoeren aan de rechter zijwand openen

2. De 4 slangen (toebehoren) indien nodig inkorten. Evenzo de condensslang in het apparaat, die los van de conden saatbak hangt.

3. De slangen en de condensslang aanbrengen en naar de rechterzijde naar buiten leiden.

1 Retour gebruik van heet gas
2 Aanvoer gebruik van heet gas
3 Retour verwarmingscircuit
4 Aanvoer verwarmingscircuit
5 Condensslang

6.3 Condensafvoer

Het uit de lucht ontstane condenswater moet via een condensaatleiding met een doorsnede van ten minste 40 mm vorstvrij worden afgevoerd. Bij waterdoorlaatbare ondergronden is het voldoende om het condenswater verticaal ten minste 90 cm diep in de bodem te leiden. Als het condenswater in de riolering afgevoerd wordt, moet ervoor worden gezorgd dat de buis vorstvrij en op afschot wordt gelegd.

Het condenswater mag uitsluitend via een trechtersifon in de riolering worden afgevoerd. Deze sifon moet altijd toegankelijk zijn.

Lokale voorschriften in acht nemen!.

7 Montage elektrisch systeem

7.1 Elektrische aansluitingen tot stand brengen

LET OP

Vernieling van de compressor door een verkeerd draaiveld!

Zorg ervoor dat voor de voeding van de compres- sor een rechts draaiveld beschikbaar is.

Fundamentele informatie over de elektrische aansluiting

• Voor elektrische aansluitingen gelden eventueel voorschriften van het lokale energiebedrijf
• De stroomvoorziening van de warmtepomp moet uitgerust zijn met een zekeringautomaat volgens IEC 60947-2 die op alle polen is aangesloten en een afstand van ten minste 3 mm tussen de contacten heeft.
• Let op de waarde van de uitschakelstroom (→ "Technische gegevens / leveringsomvang", pagina 19)
• Neem de voorschriften voor elektromagnetische compatibiliteit (EMC) in acht
• Installeer niet-afgeschermde voedingsleidingen en afgeschermde leidingen (buskabels) op voldoende afstand (> 100 mm).

- Maximale kabellengte: 30m. Toegestaan type buskabel: 3×0,5 mm², standaard Ölflex-kabel afgeschermd

Kabels en leidingen naar binnen trekken en verbindingen tot stand brengen

1. Alle kabels naar externe verbruikers moeten worden gestript, voor ze in de kabelgoot van de schakelkast worden gelegd.
2. Elektrische schakelkast openen.
3. Breng de regel-/sensorleidingen en voedingsleiding van het apparaat in de kast.
4. Sluit de leidingen op de betreffende klemmen aan (→"Aansluitschemas", vanaf pagina 33).

1 Doorvoertulen
2 Softstarter
3 Kabelgoten
4 3 motorbeveiligingsschakelaars
5 Busverdeler
6 Aansluiting klemmen
7 Hoofdprintplaat
8 Schakelkastventilator

1. Voedingskabel in een mantelbuis tot aan de doorvoer van het gebouw installeren en van daaruit verder tot de groepenkast.

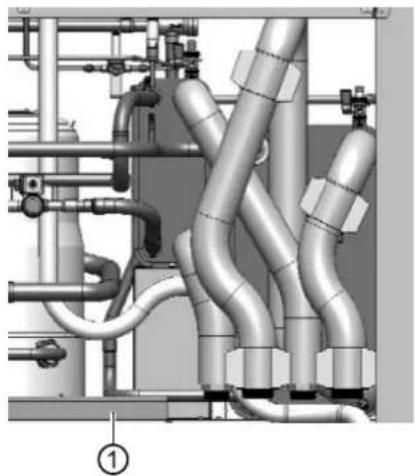

1 Kabelgoot voor netspanning en busleidingen

1. Voedingskabel op de stroomvoorziening aansluiten.
2. Loze leidingen aan apparaatzijde afdichten.
3. Afdekplaten aan de warmtepomp vastschroeven.

8 Spoelen, vullen en ontluchten

8.1 Kwaliteit verwarmingswater

i

AANWIJZING

• Gedetailleerde informatie vindt u onder andere in de (Duitse) VDI-richtlijn 2035 "Voorkomen van schade in warmwaterverwarmingsinstallaties"
  • vereiste pH-waarde: 8,2 ... 10;

bij aluminium materialen:

pH-waarde: 8,2 ... 8,5

▶ Vul de installatie uitsluitend met gedemineraliseerd verwarmingswater (VE-water) of met water overeenkomstig VDI 2035-norm (zoutarme werkwijze van de installatie).

Voordelen van de zoutarme werkwijze:

• geringe corrosieve eigenschappen
• geen vorming van ketelsteen
- ideaal voor gesloten verwarmingscircuits
- ideale pH-waarde door zelfalkalisering na het vullen van de installatie

Indien de benodigde waterkwaliteit niet kan worden ingesteld, de hulp van een vakbedrijf inroepen, dat zich in de behandeling van verwarmingswater gespecialiseerd heeft.

Bewaar een installatieboek bij voor warmwater-verwarmingsinstallaties met de relevante planningsgegevens (VDI 2035).

Antivries in het verwarmingscircuit

Bij buiten gemonteerde lucht/water-warmtepompen is het niet noodzakelijk het verwarmingscircuit met een water-antivriesmengsel te vullen.

De warmtepompen hebben veiligheidssystemen, die het bevriezen van het water voorkomen, ook als de verwarming uitgeschakeld is. Voorwaarde is dat de warmtepomp ingeschakeld blijft en niet van het elektriciteitsnet losgekoppeld wordt. Bij vorstgevaar worden de circulatiepompen aangestuurd.

Indien er antivriesmiddel bijgevuld wordt, moeten de volgende punten in acht genomen worden, afhankelijk van de concentratie van het mengsel:

• Het verwarmingsvermogen van de warmtepomp wordt minder
  • COP-waarde wordt slechter
• Bij ter plaatse gebruikte circulatiepompen wordt het pompvermogen gereduceerd, bij geïntegreerde circulatiepompen neemt de aangegeven vrije opvoerhoogte af

- De materiaalcompatibiliteit van de gebruikte componenten met het antivriesmengsel moet gega-randeerd zijn

8.2 Verwarmingscircuit doorspoelen, vullen en ontluchten

√ De afvoerleiding van de veiligheidsklep is aangesloten.
▶ Let erop dat de drempeldruk van de veiligheids-klep niet wordt overschreden.

AANWIJZING

Ter ondersteuning van de spoel- en ontluchtingsprocedure kan ook het ontluchtingsprogramma van de regelaar genomen worden. Door het ontluchtingsprogramma is het mogelijk om afzonderlijke circulatiepompen en ook de omschakelklep aan te sturen.

1. Installatie steeds op het hoogste punt ontluchten.
2. Warmtepomp aan de condensor en bij gebruik van warm gas aan de desuperheater ontluchten.

1 Desuperheater ontluchten (gebruik van heet gas)
2 Ontluchting condensor
3 Ontluchting condensor
4 Legen condensor

9 Hydraulische aansluitingen isoleren

Hydraulische leidingen in overeenstemming met de lokale voorschriften isoleren.

1. Open de afsluiters.
2. Voer een drukproef uit en controleer de dichtheid.
3. Isoleer de externe, plaatselijke buisleidingen.

4. Isoleer alle aansluitingen, armaturen en leidingen.

5. Als het apparaat voor de koeling onder 18 °C wordt gebruikt, moet de isolatie dampdiffusiedicht zijn.

6. Als bij het apparaat gebruik wordt gemaakt van warm gas, moet de isolatie bij de betreffende leidingen en componenten tot 90 °C temperatuurbestendig zijn.

7. Isoleer de condensaatafvoer vorstvrij.

8. Het apparaat aan alle zijden volledig gesloten zijn om bescherming tegen knaagdieren te garanderen.

10 Overstortventiel instellen

AANWIJZING

• De handelingen in dit hoofdstuk zijn alleen bij een seriële buffervataansluiting noodzakelijk.
• Voer de werkstappen snel uit, want anders kan de maximale retourtemperatuur worden overschreden en gaat de warmtepomp in hogedrukstoring.
• Indien de instelknop aan het overstortventiel naar rechts wordt gedraaid, wordt het temperatuurverschil (de spreiding) groter, bij een draai naar links kleiner.

√ De installatie werkt in de verwarmingsmodus (het beste in koude toestand).

1. Bij een lage stooklijn: zet de installatie op "gefor- ceerde verwarming" (→ gebruiksaanwijzing van de verwarmings- en warmtepompregelaar).
2. Sluit de ventielen naar het verwarmingscircuit.
3. Let erop dat de volledige volumestroom via het overstortventiel wordt geleid.

4. Lees aan de verwarmings- en warmtepompregelaar de aanvoer- en retourtemperatuur af (→ gebruiksaanwijzing van de verwarmings- en warmtepompregelaar).

5. Draai de instelknop (①) van het overstortventiel (②), tot de spreiding tussen aanvoer- en retourtemperatuur als volgt is ingesteld:

Buitentemperatuur Aanbevolen instelling
-10 °C 4 K
0 °C 5 K
10 °C 8 K
20 °C 9 K
30 °C 10 K

1. Open de ventielen naar het verwarmingscircuit.

2. Zet de verwarmings- en warmtepompregelaar weer terug.

11 Inbedrijfstelling

WAARSCHUWING

Het toestel mag uitsluitend in bedrijf worden gesteld, nadat de luchtroosters en de afdekplaten gemonteerd zijn.

√ De relevante planningsgegevens van de installatie zijn volledig gedocumenteerd.
√ Het gebruik van de warmtepompinstallatie is bij het bevoegde energiebedrijf aangemeld.
√ De installatie is luchtvrij.
√ De installatiecontrole volgens de installatiechecklist is met succes voltooid.

1. Zorg ervoor dat aan de volgende punten volledig is voldaan:

2. De voeding is met een rechts draaiveld voor de compressor beschikbaar

3. De installatie is volgens deze handleiding opgesteld en gemonteerd
4. De elektrische installatie is vakkundig uitgevoerd in overeenstemming met deze handleiding en de lokale voorschriften
5. De stroomvoorziening van de warmtepomp is uitgerust met een zekeringautomaat volgens IEC 60947-2 die op alle polen is aangesloten en een afstand van ten minste 3 mm tussen de contacten heeft
6. De waarde van de uitschakelstroom is in acht genomen
7. Het verwarmingscircuit is gespoeld en ontlucht
8. Alle afsluiters van het verwarmingscircuit zijn geopend

9. De buisleidingen en componenten van de installatie zijn dicht

10. Het opleveringsprotocol van de warmtepompinstallatie is volledig ingevuld en ondertekend.

11. In Duitsland:

Stuur het opleveringsprotocol voor warmtepom-pinstallaties en de installatiechecklist naar de klantenservice van de fabrikant.

In andere landen:

Stuur het opleveringsprotocol voor warmtepompinstallaties en de installatiechecklist naar de lokale partner van de fabrikant.

1. Laat de warmtepomp door geautoriseerd onderhoudspersoneel van de fabrikant in bedrijf stellen (hier zijn kosten mee verbonden).

12 Onderhoud

i

AANWIJZING

Wij adviseren een onderhoudsovereenkomst af te sluiten met een gespecialiseerd verwarmingsbedrijf.

12.1 Basis

Het koelcircuit van de warmtepomp heeft geen regelmatig onderhoud nodig.

Lokale voorschriften – bijv. de EU-verordening (EG) 517/2014 – schrijven onder andere dichtheidscontroles voor en/of het bijhouden van een logboek bij bepaalde warmtepompen.

Zorg ervoor dat de lokale voorschriften met betrekking tot de specifieke warmtepompinstallatie worden nageleefd.

12.2 Onderhoud volgens behoefte

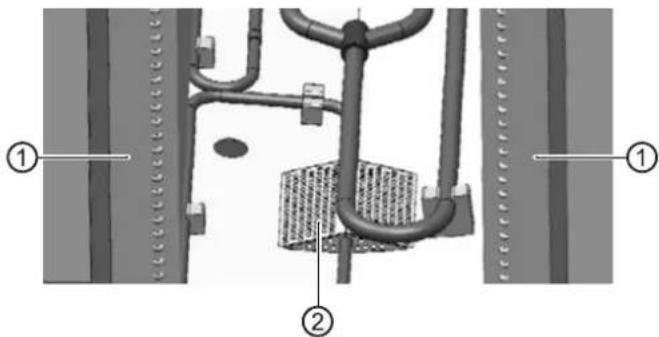

- Controle en reiniging van de componenten van het verwarmingscircuit, bijv. kleppen, expansieva- ten, circulatiepompen, filters, vuilvangers

- Controle van de werking van de veiligheidsklep voor het verwarmingscircuit

- De luchtaanzuig- en -uitblaasopeningen moeten altijd vrij zijn van belemmeringen en worden vrijgehouden. Daarom de onbelemmerde luchtgeleiding regelmatig controleren. Vernauwingen of zelfs verstoppingen, die bijvoorbeeld

- bij het aanbrengen van een huisisolatie door piepschuim bollen

• door verpakkingsmateriaal (folies, dozen enz.)

- door gebladerte, sneeuw, ijsvorming of dergelijke weersafhankelijke afzettingen

• door vegetatie (struiken, hoog gras enz.)

• door luchtschachtafdekkingen (vliegengaas enz.)

optreden, dienen voorkomen te worden of onmid- dellijk verwijderd te worden

- Regelmatig controleren of de verdampers en de loofbescherming gereinigd moeten worden

1. Beide bovenste zijwanden verwijderen voor een zo goed mogelijke toegankelijkheid.

2. Eventueel loof, verontreinigingen verwijderen.

3. Zijwanden weer aanbrengen.

- Controleer regelmatig of het condensaat ongehinderd uit het apparaat kan weglopen. Hiervoor dienen de condensaatbak in het apparaat en de verdamper regelmatig te worden gecontroleerd op verontreiniging/verstopping en indien nodig te worden gereinigd

i

AANWIJZING

Ijsvorming op luchtaanzuig- en -uitblaasopen- ningen is normaal en het gevolg van weers- omstandigheden. Verwijder ijsvorming niet thermisch.

▶ Draag veiligheidshandschoenen en verwijder de ijsvorming voorzichtig met uw handen.

12.3 Condensor reinigen en spoelen

1. Condensor volgens de voorschriften van de fabrikant reinigen en spoelen.

2. Na het spoelen van de condensor met chemisch reinigingsmiddel: restanten neutraliseren en condensor grondig met water spoelen.

12.4 Jaarlijks onderhoud

Stel analytisch de kwaliteit van het verwarmingswater vast. Bij afwijkingen van de voorschriften moeten onmiddellijk geschikte maatregelen worden getroffen.

13 Storingen

1. Stel de oorzaak van de storing vast via het diagnoseprogramma van de verwarmings- en warmtepompregelaar.
2. Raadpleeg de lokale partner van de fabrikant of de klantenservice. Houd hierbij de storingsmelding en het apparaatnummer bij de hand.

14 Demontage en verwijdering

14.1 Demontage

▶ Alle media zijn veilig opgevangen.
▶ Sorteer de componenten volgens de materialen.

14.2 Verwijdering en recycling

• Milieugevaarlijke media verwijderen in overeenstemming met de lokale voorschriften (bijv. koudemiddel, compressorolie).
  ▶ De componenten van het apparaat en de verpakkingsmaterialen dienen volgens de lokale voorschriften voor recycling te worden afgevoerd.

Technische gegevens / leveringsomvang

Vermogensgegevens	Waarden tussen haakjes: (1 compressor)			LWP450AR3
Verwarmingsvermogen | COP	bij A7/W35 volgens DIN EN 14511-x: 2018		kW | COP	47,8 (31,03) | 3,57 (4,58)
	bij A7/W45 volgens DIN EN 14511-x: 2018 kW | COP — (39,56) | — (3,42)
	bij A2/W35 volgens DIN EN 14511-x: 2018 kW | COP 45,5 (27,17) | 3,50 (3,83)
	bij A10/W35 volgens DIN EN 14511-x: 2018 kW | COP — (33,38) | — (4,68)
	bij A-7/W35 volgens DIN EN 14511-x: 2018 kW | COP 38,92 (23,5) | 2,95 (2,79)
	bij A-15/W65 volgens DIN EN 14511-x: 2018 kW | COP — | —
	bij A-7/W55 volgens DIN EN 14511-x: 2018 kW | COP 36,09 (—) | 2,09 (—)
Koelvermogen | EER bij A35/W18 kW | EER 55,0(32,4) | 2,5 (3,05)
	bij A35/W7		kW | EER	— (24,7) | — (2,56)
Toepassingsgrenzen
Retour verwarmingscircuit min. | Aanvoer verwarmingscircuit max. Verwarmen	binnen warmtebron min. | max.	°C		20 | 60
Retour verwarmingscircuit min. | Aanvoer verwarmingscircuit max. Koelen	binnen warmtebron min. | max.	°C		10 (7) | 35
Warmtebron Verwarmen	min. | max.	°C		-22 | 35
Warmtebron Koelen	min. | max.	°C		10 | 40
Aanvullende bedrijfspunten		...		A-10/W65
Geluid
Geluidsvermogenniveau binnen	min. | nacht | max.	dB(A)		— | — | —
Geluidsvermogenniveau buiten 1)	min. | nacht | max.	dB(A)		63 | 63 | 72,4
Geluidsvermogenniveau volgens DIN EN 12102-1:2017	binnen | buiten	dB(A)		— | 63
Tonaliteit | Diepfrequent		dB(A) | ·ja - nee		— | — | —
Warmtebron
Luchtdebiet bij maximale externe druk | maximale externe druk		m3/h | Pa		15000 (9000) | —
Verwarmingscircuit
Volumestroom (buisafmetingen) | minimaal volume buffervat | minimaal volume scheidingsbuffervat		l/h | l | l		5500 | — | —
Vrije opvoerhoogte | drukverlies | volumestroom		bar | bar | l/h		1,048 | 0,033 | 5500
Maximaal toelaatbare bedrijfsdruk		bar		6
Regelgebied circulatiepomp	min. | max.	l/h		—
Warmgasverbruik
Volumestroom (buisafmetingen)		l/h		2000
Vrije opvoerhoogte | drukverlies | volumestroom		bar | bar | l/h		— | 0,952 (0,045) | 2000
Algemene apparaatgegevens
Gewicht totaal		kg		680
Gewicht afzonderlijke componenten		kg | kg | kg		— | — | —
Type koudemiddel | hoeveelheid koudemiddel		... | kg		R410a | 23,0
Elektrische gegevens
Spanningscode | alpolige afzekering warmtepomp*)** )		... | A		3~/PE/400V/50Hz | C50
Spanningscode | alpolige afzekering warmtepomp*) + elektrisch verwarmingselement **)		... | A		—
Spanningscode | afzekering stuurspanning **)		... | A		1-N/PE/230V/50Hz | B16
Spanningscode | afzekering elektrisch verwarmingselement **)		... | A		—
WP*): effect. Opg. vermogen A7/W35 DIN EN 14511-x: 2018 | Stroomverbruik | cosp		kW | A | ...		13,7(7,0) | 27,2(13,9) | 0,73(0,73)
WP*): max. machinestroom | max. opg. vermogen binnen de toepassingsgrenzen		A | kW		45,3 | —
Aanloopstroom: direct | met softstarter		A | A		< 142 | 85
Beschermingsgraad		IP		14B
Vermogen elektrisch verwarmingselement	3 | 2 | 1 fasig	kW | kW | kW		— | — | —
Opgenomen vermogen circulatiepomp verwarmingscircuit	min. | max.	W		— | 310
Overlige apparaatinformatie
Veiligheidsafsluiter verwarmingscircuit | Drempeldruk		bij de levering inbegrepen: ·ja - nee | bar		— | —
Buffervat | Volume		bij de levering inbegrepen: ·ja - nee | l		— | —
Expansievat verwarmingscircuit | Volume | Inlaatdruk		bij de levering inbegrepen: ·ja - nee | l | bar		— | — | —
Overstortventiel | omschakelklep verw. -warm drinkwater		geïntegreerd: ·ja - nee		— | —
Trillingsontkoppelingen verwarmingscircuit		bij de levering inbegrepen of geïntegreerd: ·ja - nee		—
Regelaar | Warmtehoeveelheidsregistratie | Extra bord		bij de levering inbegrepen of geïntegreerd: ·ja - nee		·| ·| ·

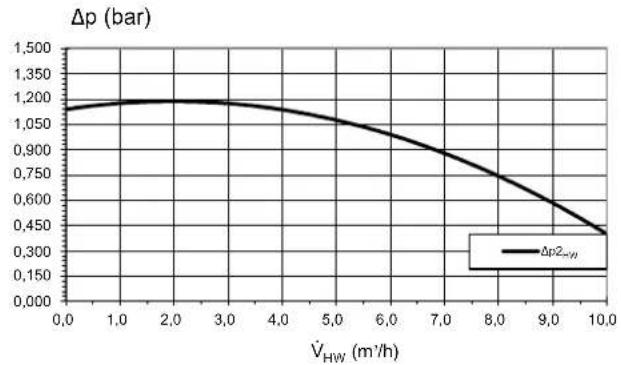

Vermogenscurves / toepassingsgrenzen / verwarming

LWP 450AR3

823279c Legende NL823279c

_HW	Volumestroom verwarmingswater
Temp_WQ	Temperatuur warmtebron
Qh	Verwarmingsvermogen
Pe	Opgenomen vermogen
COP	Coefficient of performance / vermogenscoëfficiënt
p1_HW	Drukverlies warmtepomp
p2_HW	Maximale vrije opvoerhoogte warmtepomp
VD	Compressor
Temp_HW	Temperatuur verwarmingswater
	Aanvoer
	Retour

Vermogenscurves / toepassingsgrenzen / koelingLWP

Q0 (kW)

EER

Pe (kW)

Δp (bar)

Δp (bar)

823279c

Legenda NL823279c

_KW	Volumestroom koelwater
Temp _WS	Temperatuur warmtebron
Q0	Koelvermogen
Pe	Opgenomen vermogen
EER	Energy efficiency ratio /koelvermogenscoëfficiënt
p1_HW	Drukverlies warmtepomp
p2_HW	Maximale vrije opvoer-hoogte warmtepomp
VD	Compressor

Temp _HW	Temperatuur verwarmingswater
Temp _WQ	Temperatuur warmtebron
	Aanvoer
	Retour

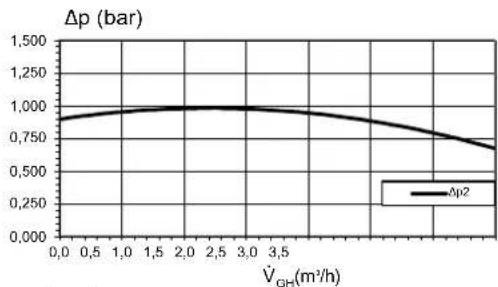

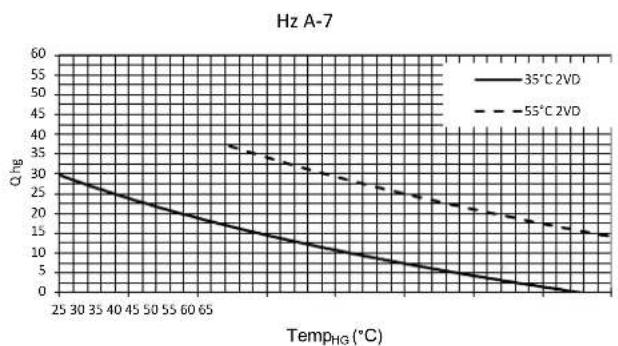

823279c

Legenda NL823279c

_HG	Volumestroom warmgasverbruik
Temp	Temperatuur warmgasverbruik
Q HG	Vermogen warmgasverbruik
Δp1	Drukverlies warmgasverbruik
Δp2	Max. vrije opvoerhoogte warmgasverbruik
VD	Compressor
Hz	Verwarmingsmodus
Kh	Koelmodus

Gegevens bij nominale volumestroom

Maattekeningen

LWP 450AR3

Z (1:10)

Legenda: 819491b
Alle maten in mm.

Pos. Naam

A Doorsnede A-A
E Achteraanzicht
D Zijaanzicht van rechts
C Bovenaanzicht
FB	Behuizingsplaat(openingen om uit te breken)
LR	Luchtrichting
Y Detailaanzicht Y
Z	Detailaanzicht Z

Pos. Naam

1 Aansluitbereik horizontaal: water + condensaat

2 Aansluitbereik verticaal: water + condensaat + doorvoer elektrische aansluitingen

3 Schakelkast

4 Hoofdschakelaar

5 Kabelgoot

6 Uitgang verwarmingswater (aanvoer) G 2" buitenschroefdraad vlakdichtend

7 Ingang verwarmingswater (retour) G 2" buitenschroefdraad vlakdichtend

8 Uitgang verwarmingswater HG (aanvoer) G 1 12 " buitenschroefdraad vlakdichtend

9 Verwarmingswater HG ingang (retour) G 1 12 " buitenschroefdraad vlakdichtend

LWP 450AR3

Opstellingsschema / sokkelschema

Z (1:10)

Legenda: 819492c

Alle maten in mm.

Pos. Naam

AH	Aansluiting horizontaal
AV	Aansluiting verticaal
E	Achteraanzicht
D	Zijaanzicht van rechts
C	Bovenaanzicht opstellingsoppervlak
LR	Luchtrichting
Y	Detailaanzicht Y
Z	Detailaanzicht Z

Pos. Naam

1	Uitgang verwarmingswater (aanvoer) DN 50 + isolatie
2	Ingang verwarmingswater (retour) DN 50 + isolatie
3	Uitgang verwarmingswater HG (aanvoer) DN 40 + isolatie
4	Ingang verwarmingswater HG (retour) DN 40 + isolatie
5	Condensslang buiten-∅ 36x3 + isolatie
6	Doorvoer elektrische aansluitleidingen
7	Apparaatbodem op antislipmat (4 stuks)

Minimumafstanden

LWP 450AR3

Legenda: 819492c
Minimumafstanden
Alle maten in mm.

LWP 450AR3

Minimumafstanden parallelschakeling

Voorkeurs-opstellingsvariant luchtzijde

Legenda: 819492c

Parallelschakeling: 4 apparaten.

Minimumafstanden

Alle maten in mm.

Kustopstelling LWP 450AR3

LET OP

De voor de werking noodzakelijke en van de veiligheid en het onderhoud afhankelijke minimumafstanden moeten in acht worden genomen.

• van de kust / hoofdwindrichting afgewend

√ in het door wind beschermde bereik, dicht bij de wand
√ niet in open terrein
√ niet in zanderige omgeving (binnendringen van zand wordt vermeden)

- aan de zeezijde

√ in het bereik dicht bij de wand
√ er is een tegen zeewind bestendige, dichte windbescherming geplaatst
√ Hoogte en breedte van deze windbescherming ≥ 150% van de apparaatafmetingen
√ niet in zanderige omgeving (binnendringen van zand wordt vermeden)

Aansluiting condensaatleiding buiten LWP 450AR3

Legenda: 819492c

Pos.	Naam
KS	Grindlaag voor opname van max. 700l condensaat per dag als bufferzone voor het wegsijpelen
3	Condensafvoerbuis DN 40 (door de opdrachtgever)

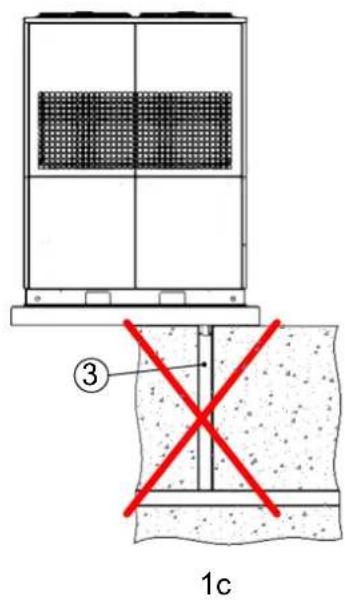

Belangrijk: Als het condensaat direct in de aarde wordt geleid (afbeelding 1a) moet de condensafvoerbuis (③) tussen de bodem en de warmtepomp worden geïsoleerd.

Belangrijk: Bij het direct afvoeren van het condensaat in een afvalwater- of regenwaterleiding moet een sifon worden geïnstalleerd (afbeelding 1b).

Er moet een bovenaards verticaal gelegde kunststof buis worden gebruikt. Verder mogen in de afvoerbuis geen terugslagkleppen of dergelijke geïnstalleerd zijn. De condensafvoerbuis moet zo worden aangesloten, dat het condensaat vrij in de hoofdleiding kan stromen. Als het condensaat in drainages of in het riool wordt afgevoerd, moet op een vorstvrije installatie met een niveauverschil worden gelet.

In alle gevallen (afbeelding 1a en afbeelding 1b) moet gegarandeerd zijn dat het condensaat vorstvrij wordt afgevoerd.

Aansluiting condensaatleiding binnenLWP 4

Belangrijk: Bij de aansluiting van de condensaatleiding binnen een gebouw moet een sifon worden geinstalleerd (zie afbeelding 2a). Op de condensaatafvoerleiding van de warmtepomp mogen geen aanvullende afvoerleidingen worden aangesloten. In alle gevallen (afbeelding 2a) moet gegarandeerd zijn dat het condensaat vorstvrij wordt afgevoerd.

LWP 450AR3 met multifunctioneel buffervat als reservoir voor warm drinkwater Verwarmen

8371220a

LWP 450AR3 met multifunctioneel buffervat als reservoir voor warm drinkwater Verwarmen en koelen

8371273

140304
Legenda hydrauliek

1	Warmtepomp	51	Scheidingsbuffervat	TA/A Buitensenso r
2	Vloerverwarming/radiatoren	52	G- of oli detel	TBW/ aB pwa niet een rs or
3	Flexibele koppeling	53	Ho utstoketel	T B1 / Canvoe senso rm eu jct 1
4	Apparaatondergrond Sylomer-stroken	54	Warmtapwaterbufferva	D	Vloertemperatuurbegrenzer
5	Afsluiter met aftap	55	Brinedrukschakelaar	TRL/G	Sensor externe retour (scheidingsbuffervat)
6	Expansievat bijgeleverd	56	Zwembadwarmtewisselaar	STA	Leidingregelklep
7	Veiligheidsklep	57	Aardwamtwesselaar	TRL/H	Sensor retour (hydraulische module duaal)
8	Afsluiter	58	Ventilatie in de woning
9	Circulatiepomp verwarming (HUP)	59	Platenwarmtewisselaar
10	Terugslagklep	61	Koelbufferva	79	Motorklep
11	Temperatuurregeling individuele ruimte	65	Compactverdelef	80	Mengklep
12	Overstortventiel	66	Ventilatorconvectoren	81	Warmtepomp-buiteneenheid Split leveringsomvang
13	Dampdichte isolatie	67	Warmtapwaterbuffervat zonne-energie	82	Hydraulische binneneenheid Split leveringsomvang
14	Circulatiepomp warm tapwater (BUP)	68	Scheidingsbuffervat zonne-energie	83	Circulatiepomp
15	Mengcircuit driewegmengklep (MK1 ontlading)	69	Multifunctioneel buffervat	84	Omschakelklep
16	Expansievat (niet inbegrepen, van klant)	71	Hydraulische module duaal	113	Aansluiting aanvullende warmteopwekker
18	Verwarmingselement verwarming (ZWE)	72 u f e B sthangend		BU i t ensensor
19	Mengcircuit vierwegmengklep (MK1 lading)	73	Buisdoorvoer	BT2	Aanvoersensor
20	Verwarmingselement warm tapwater (ZWE)	74	VenTower	BT3	Retoursensor
21	Mengcircuit circulatiepomp (FP1)	75	Leveringsomvang hydrauliektower duaal	BT6	Warmtapwatersensor
23	Voedingskanaal circulatiepomp (ZUP) (Compact-apparaat omklemm	76	Dr rstatite	12	A onderwer er raar
24	Manometer	77	Toebehoren water/water-booster	BT19	Sensor elektrisch verwarmingselement
25	Circulatiepomp verwarming + warm tapwater (HUP)	78	Leveringsomvang water/water-booster optionee	BT24	Sensor aanvullende warmteopwekke1
26	Omschakelklep warm tapwater (BUP) (B = stroomloos open)
27	Verwarmingselement verwarming + warm tapwater (ZWE)
28	Circulatiepomp brine (VBO)			Comfort-printplaat / Uitbreidingsprintplaat:
29	Vuilvanger (max. 0,6 mm zeefgrootte)			15	Mengcircuit driewegmengklep (MK2-3 ontlading)
30	Opvangreservoir voor brinemengsel	100	Ruimtethermostaat koeling toebehoren optioneel	17	Temperatuurverschilregeling (SLP)
31	Muurdoorvoer	101	Regeling (niet inbegrepen, van klant)	19	Mengcircuit vierwegmengklep (MK2 lading)
32	Toevoerleiding	102	Dauwpuntbewaking toebehoren optionee	21	Mengcircuit circulatiepomp (FP2-3)
33	Brineverdelef	103	Ruimtethermostaat koeling bijgeleverd	22	Circulatiepomp zwembad (SUP)
34	Aardcollector	104	Leveringsomvang warmtepomp	44	Driewegmengklep (koelfunctie MK2)
35	Aardsonde	105	Modulekast koelcircuit uitneembaar	47	Omschakelklep zwembadbereiding (SUP) (B = stroomloos open)
36	Grondwater bronpomp	106	Specifiek glycolmengsel	60	Omschakelklep koelbedrijf (B = stroomloos open)
37	Wandconsole	107	Bescheming tegen verbranding / thermische mengklep	62	Energiemeter
38	Flowswitch	108	Zonne-energiepompgroep	63	Omschakelklep zonne-energiecircuit (B = stroomloos open)
39	Zuigbron	109	Overstortventiel moet worden gesloten	64	Koelcirculatiepomp
40	Infiltratiebron	110	Leveringsomvang hydrauliektower	70	Scheidingsstation zonne-energie
41	Spoelappendage verwarmingscircuit	111	Houder voor extra verwarmingselement	TB2-3/C	Aanvoersensor mengcircuit 2-3
42	Circulatie circulatiepomp (ZIP)	112	Minimumafstand tot thermische ontkoppeling van de mengklep	TSS/E	Sensor temperatuurverschilregeling (lage temperatuur)
43	Brine-waterwarmtewisselaar (koelfunctie)			TSK/E	Sensor temperatuurverschilregeling (hoge temperatuur)
44	Driewegmengklep (koelfunctie MK1)			TEE/F	Sensor externe energiebron

Belangrijke opmerking!
Deze hydraulische schema's zijn schematische voorstellingen en dienen als hulpmiddel! Ze komen niet in de plaats van de door u uit te voeren planning! In deze hydraulische schema's zijn afsluitorganen, ontluchtingen en veiligheidstechnische maatregelen niet compleet ingetekend! De landspecifieke normen, wetten en voorschriften moeten in acht worden genomen! De buisdimensionering dient volgens de nominale volumestroom van de warmtepomp resp. de vrije opvoerhoogte van de geïntegreerde circulatiepomp te worden uitgevoerd! Voor gedetailleerde informatie en advies kunt u terecht bij onze verkooppartner die voor u bevoegd is!

Wandregelaar

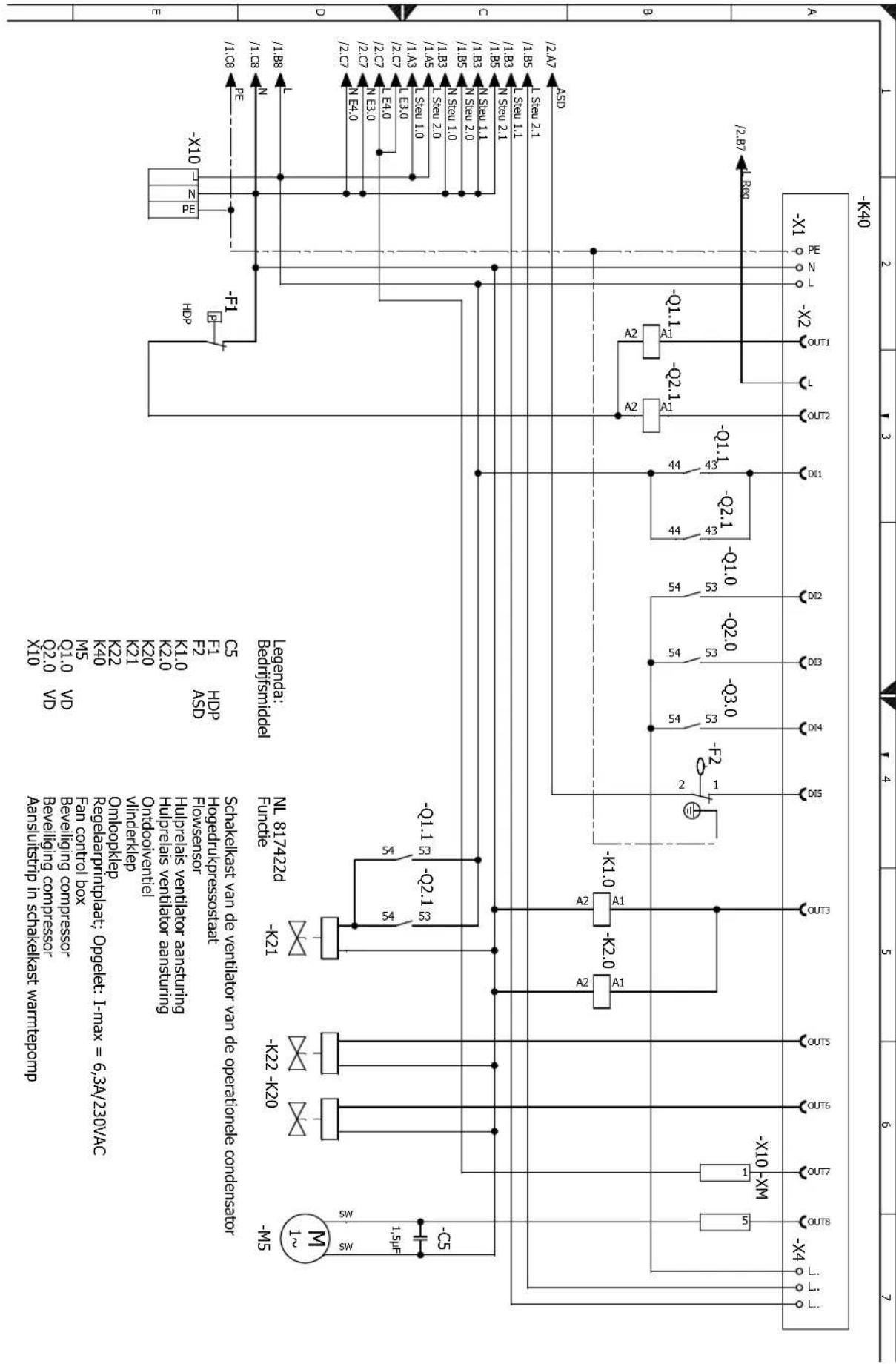

LWP 450AR3 Aansluitschema 1/2
    subgraph_A["12345678"]
        A1["ACOUT2"] --> A2["AGND2"] --> A3["AGND1"] --> A4["AIN2"] --> A5["AGP2"] --> A6["AIN1"] --> A7["AGP1"]
    end

    subgraph_B["3×-PE/400V/50HZ"]
        B1["FEAL/A2"] --> B2["X-7"] --> B3["X-20"] --> B4["X-7X"] --> B5["X-27"]
    end

    subgraph C
        C1["3×-PE/400V/50HZ"] --> C2["4×-PE/400V/50HZ"] --> C3["3×-PE/400V/50HZ"] --> C4["4×-PE/400V/50HZ"] --> C5["3×-PE/400V/50HZ"] --> C6["4×-PE/400V/50HZ"] --> C7["3×-PE/400V/50HZ"] --> C8["4×-PE/400V/50HZ"] --> C9["3×-PE/400V/50HZ"] --> C10["FIL1"] --> C11["FEEL"]
    end

    subgraph D
        D1["LEGNDA:"] --> D2["LEGANA: NL 831224a"]
        D2 --> D3["LEGNDA: NL 831224a"]
        D3 --> D4["LEGNDA: NL 831224a"]
        D4 --> D5["LEGNDA: NL 831224a"]
        D5 --> D6["LEGNDA: NL 831224a"]
        D6 --> D7["LEGNDA: NL 831224a"]
        D7 --> D8["LEGNDA: NL 831224a"]
        D8 --> D9["LEGNDA: NL 831224a"]
        D9 --> D10["FIL1"] --> D11["LEGNDA: NL 831224a"]
        D11 --> D12["LEGNDA: NL 831224a"]
        D12 --> D13["LEGNDA: NL 831224a"]
        D13 --> D14["LEGNDA: NL 831224a"]
        D14 --> D15["LEGNDA: NL 831224a"]
        D15 --> D16["FIL1"] --> D17["LEGNDA: NL 831224a"]
        D17 --> D18["FIL1"] --> D19["LEGNDA: NL 831224a"]
        D19 --> D20["FIL1"] --> D21["FIL1"] --> D22["FIL1"] --> D23["FIL1"] --> D24["FIL1"] --> D25["FIL1"] --> D26["FIL1"] --> D27["FIL1"] --> D28["FIL1"] --> D29["FIL1"] --> D30["FIL1"] --> D31["FIL1"] --> D32["FIL1"] --> D33["FIL1"] --> D34["FIL1"] --> D35["FIL1"] --> D36["FIL1"] --> D37["FIL1"] --> D38["FIL1"] --> D39["FIL1"] --> D40["FIL1"] --> D41["FIL1"] --> D42["FIL1"] --> D43["FIL1"] --> D44["FIL1"] --> D45["FIL1"] --> D46["FIL1"] --> D47["FIL1"] --> D48["FIL1"] --> D49["FIL1"] --> D50["FIL1"] --> D51["FIL1"] --> D52["FIL1"] --> D53["FIL1"] --> D54["FIL1"] --> D55["FIL1"] --> D56["FIL1"] --> D57["FIL1"] --> D58["FIL1"] --> D59["FIL1"] --> D60["FIL1"] --> D61["FIL1"] --> D62["FIL1"] --> D63["FIL1"] --> D64["FIL1"] --> D65["FIL1"] --> D66["FIL1"] --> D67["FIL1"] --> D68["FIL1"] --> D69["FIL1"] --> D70["FIL1"] --> D71["FIL1"] --> D72["FIL1"] --> D73["FIL1"] --> D74["FIL1"] --> D75["FIL1"] --> D76["FIL1"] --> D77["FIL1"] --> D78["FIL1"] --> D79["FIL1"] --> D80["FIL1"] --> D81["FIL1"] --> D82["FIL1"] --> D83["FIL1"] --> D84["FIL1"] --> D85["FIL1"] --> D86["FIL1"] --> D87["FIL1"] --> D88["FIL1"] --> D89["FIL1"] --> D90["FIL1"] --> D91["FIL1"] --> D92["FIL1"] --> D93["FIL1"] --> D94["FIL1"] --> D95["FIL1"] --> D96["FIL1"] --> D97["FIL1"] --> D98["FIL1"] --> D99["FIL1"] --> D100["XIN"]
    end

    subgraph Technology Specificties
        E["EUV"]
        F["KEMMEN"]
        G["KEEMEN"]
        H["LEGNDA:"]
        I["AKTROH"]
        J["EVL"]
        K["KEMMEN"]
        L["LEGNDA:"]
        M["KEMMEN"]
        N["KEMMEN"]
        O["KEMMEN"]
        P["KEMMEN"]
        Q["KEMMEN"]
        R["KEMMEN"]
        S["KEMMEN"]
        T["KEMMEN"]
        U["KEMMEN"]
        V["KEMMEN"]
        W["KEMMEN"]
        X["KEMMEN"]
    end

    subgraph Technologies
        Y["EVL"]
        Z["EVL"]
        AA["EVL"]
        AB["EVL"]
    end

    subgraph Technologies
        AC["EVL"]
    end

    subgraph Technologies
        AD["EVL"]
    end

    subgraph Technologies
        AE["EVL"]
    end

    subgraph Technologies
        AF["EVL"]
    end

    subgraph Technologies
        AG["EVL"]
    end

    subgraph Technologies
        AH["EVL"]
    end

    subgraph Technologies
        AI["EVL"]
    end

    subgraph Technologies
        AJ["EVL"]
    end

    subgraph Technologies
        AK["EVL"]
    end

    subgraph Technologies
        AL["EVL"]
    end

    subgraph Technologies
        AM["EVL"]
    end

    subgraph Technologies
        AN["EVL"]
    end

    subgraph Technologies
        AO["EVL"]
    end

    subgraph Technologies
        AP["EVL"]
    end

    subgraph Technologies
        AQ["EVL"]
    end

    subgraph Technologies
        AR["EVL"]
    end

    subgraph Technologies
        AS["EVL"]
    end

    subgraph Technologies
        AT["EVL"]
    end

    subgraph Technologies
        AU["EVL"]
    end

    subgraph Technologies
        AV["EVL"]
    end

    subgraph Technologies
        AW["EVL"]
    end

    subgraph Technologies
        AX["EVL"]
    end

    subgraph Technologies
        AZ["EVL"]
    end

    subgraph Technologies
        BA["EVL"]
    end

    subgraph Technologies
        BB["EVL"]
    end

    subgraph Technologies
        BC["EVL"]
    end

    subgraph Technologies
        BD["EVL"]
    end

    subgraph Technologies
        BE["EVL"]
    end

    subgraph Technologies
        BF["EVL"]
    end

    subgraph Technologies
        BG["EVL"]
    end

    subgraph Technologies
        BH["EVL"]
    end

    subgraph Technologies
        BI["EVL"]
    end

    subgraph Technologies
        BJ["EVL"]
    end

    subgraph Technologies
        BK["EVL"]
    end

    subgraph Technologies
        BL["EVL"]
    end

    subgraph Technologies
        BM["EVL"]
    end

    subgraph Technologies
        BN["EVL"]
    end

    subgraph Technologies
        BO["EVL"]
    end

    subgraph Technologies
        BP["EVL"]
    end

    subgraph Technologies
        B["BVL"]
    end

    subgraph Technologies
        CA["BVL"]
    end

    subgraph Technologies
        CB["BVL"]
    end

    subgraph Technologies
        CC["BVL"]
    end

    subgraph Technologies
        CD["BVL"]
    end

    subgraph Technologies
        CE["BVL"]
    end

    subgraph Technologies
        CF["BVL"]
    end

    subgraph Technologies
        GD["BVL"]
    end

    subgraph Technologies
        DH["BVL"]
    end

    subgraph Technologies
        DI["BVL"]
    end

    subgraph Technologies
        DJ["BVL"]
    end

    subgraph Technologies
        DK["BVL"]
    end

    subgraph Technologies
        DL["BVL"]
    end

    subgraph Technologies
        DV["BVL"]
    end

    subgraph Technologies
        DW["BVL"]
    end

    subgraph Technologies
        DRB["BVL"]
    end

    subgraph Technologies
        DSB["BVL"]
    end

    subgraph Technologies
        DSZ["BVL"]
    end

    subgraph Technologies
        DSY["BVL"]
    end

    subgraph Technologies
        DSZB["BVL"]
    end

    subgraph Technologies
        DSZC["BVL"]
    end

    subgraph Technologies
        DSZD["BVL"]
    end

    subgraph Technologies
        DSZE["BVL"]
    end

    subgraph Technologies
        DSZF["BVL"]
    end

    subgraph Technologies
        DSZG["BVL"]
    end

    subgraph Technologies
        DSZH["BVL"]
    end

    subgraph Technologies
        DSZI["BVL"]
    end

    subgraph Technologies
        DSZJ["BVL"]
    end

    subgraph Technologies
        DSZK["BVL"]
    end

    subgraph Technologies
        DSZL["BVL"]
    end

    subgraph Technologies
        DSZM["BVL"]
    end

    subgraph Technologies
        DSZN["BVL"]
    end

    subgraph Technologies
        DSZO["BVL"]
    end

    subgraph Technologies
        DSZP["BVL"]
    end

    subgraph Technologies
        DSZQ["BVL"]
    end

    subgraph Technologies
        DSZR["BVL"]
    end

    subgraph Technologies
        DSZS["BVL"]
    end

    subgraph Technologies
        DSZT["BVL"]
    end

    subgraph Technologies
        DSZU["BVL"]
    end

    subgraph Technologies
        DSZW["BVL"]
    end

    subgraph Technologies
        DSZX[CRLB/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX/SFPX<fcel>LEGNDA:
NL 831224a
REDEAFPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
RelegaraPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
Anstuitingin in schakkest wanderpmp
Onderdeiding huisinstallate
Kemmen in schakkest wanderpmp
ASistuitingin in schakkest wanderpmp
NEARDEADING huisinstallate
TEUR, TRB, TBW, TA, TGND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TNC  |
| LEGNDA:
NL 831224a
REDEAFPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
RelegaraPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
Anstuitingin in schakkest wanderpmp
Onderdeiding huisinstallate
TEUR, TRB, TBW, TA, TGND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TND, TNC  |
| LEGNDA:
NL 831224a
REGERAPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
RelegaraPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
Anstuitingin in schakkest wanderpmp
Onderdeiding huisinstallate
TEUR, TRB, TBW, TA, TGND, TND, TND, tNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNC  |
| LEGNDA:
NL 831224a
REGERAPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
RelegaraPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
Anstuitingin in schakkest wanderpmp
Onderdeiding huisinstallate
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,
TNGD,

LEGNDA:
NL 831224a
LEGNDA:
REDEAFPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
RelegaraPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC
Anstuitingin in schakkest wanderpmp
Onderdeiding huisinstallate
TEUR, TRB, TBW, TA, TGND, TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNDt,TNC  |
| LEGNDA:
NL 831224a
REGERAPRNTIPPLAT: OPGLET: I-MA = 6,3A/230VAC

LWP 450AR3 Aansluitschema 2/2 Wandregelaar
    subgraph_Section_A["Section A3"]
        A1["Legenda: NL 831224A"] --> A2["A3"]
        A2 --> A3["Underverdling huisinstallate"]
        A3 --> A4["Warm Kraanwater of buffer"]
        A4 --> A5["A5"]
        A5 --> A6["Motorbeelingsschakelear anuylende verwarming"]
        A6 --> A7["K13"]
        A7 --> A8["Beveiling anuylende verwarming"]
        A8 --> A9["K13"]
        A9 --> A10["K13"]
        A10 --> A11["OUTF"]
        A11 --> A12["ZWL"]
        A12 --> A13["Stuursignaal van anuylende warmteopwecker 1"]
        A13 --> A14["Out1"]
        A14 --> A15["ZWL"]
        A15 --> A16["Alstom"]
        A16 --> A17["Alstom"]
        A17 --> A18["Alstom"]
        A18 --> A19["Alstom"]
        A19 --> A20["Alstom"]
        A20 --> A21["Alstom"]
        A21 --> A22["Alstom"]
    end
    subgraph_Section_B["Section B3"]
        B1["F-12"] --> B2["F-12"]
        B2 --> B3["Alstom"]
        B3 --> B4["Alstom"]
        B4 --> B5["Alstom"]
        B5 --> B6["Alstom"]
        B6 --> B7["Alstom"]
        B7 --> B8["Alstom"]
        B8 --> B9["Alstom"]
        B9 --> B10["Alstom"]
        B10 --> B11["Alstom"]
        B11 --> B12["Alstom"]
        B12 --> B13["Alstom"]
        B13 --> B14["Alstom"]
        B14 --> B15["Alstom"]
        B15 --> B16["Alstom"]
        B16 --> B17["Alstom"]
        B17 --> B18["Alstom"]
        B18 --> B19["Alstom"]
        B19 --> B20["Alstom"]
    end
    Note: Section_B has multiple sub-sections labeled 'Beveiling a.u.b. optmaxen unit technistiche specificities' and 'A'.

Uitbreidingsprintplaat LWP 450AR3 Aansluitschema
        A0_22
        A0_21
        AIN_22
        AIN_21
        NTG_26
        NTG_25
        NTG_24
        NTG_23
        NTG_22
        NTG_21
        GTB3
        TFB3
        TFB2
        STWT
        TEE
        TSK
        TSS
        A0_22
        A0_21
        AIN_22
        AIN_21
        NTG_26
        NTG_25
        NTG_24
        NTG_23
        NTG_22
        NTG_21
        GTB3
        TFB3
        STWT
        TEE
        TSK
        TSS
        A0_22
        A0_21
        AIN_22
        AIN_21
        NTG_26
        NTG_25
        NTG_24
        NTG_23
        NTG_22
        NTG_21
        GTB3
        TFB3
        STW
        TEE
        TSK
        TSS
        A0_22
        A0_21
        AIN_22
        AIN_21
        NTG_26
        NTG_25
        NTG_24
        NTG_23
        NTG_22
        NTG_21
        GTB3
        TFB3
        STW
        Tee
        TSK
        TSS
        A0_22
        A0_21
        AIN_22
        AIN_21
        NTG_26
        NTG_25
        NTG_24
        NTG_23
        NTG_22
        NTG_21
        GTB3
        TFB3
        STW
        Tee
        T SK
        TSS
        A0_22
        A0_21
        AIN_22
        AIN_21
        NTG_26
        NTG_25
        NTG_24
        NTG_23
        NTG_22
        NTG_21
        GTB3
        TFB3
        STW
        Tee
        T SK
        Tss
        A0_22
        A0_21
        AIN_22
        AIN_21
        NTG_26
        NTG_25
        NTG_24
        NTG_23
        NTG_22
        NTG_21
        GTB3
        TFB3
        STW
        Tee
        T SK
        TSS
        A50 200 190 170 150 130 110 90 70 50 30 10 80 60 40 20 10 80 70 50 30 10 10 80 70 50 10 80 70 50 10 80 70 50 10 80 70 50 10 80 70 50 10 80 70 50 10 80 70 50 10 80 70 50 10 80 70 50 1M

Schakelschema 1/4 LWP 450AR3

LWP 450AR3 Schakelschema 2/4

Schakelschema 3/4 LWP 450AR3

alpha innotec – een merk van ait-deutschland GmbH
