Type product	Afzuigkap (wasemkap)
Model	WHSS 90F L T B K
Merk	Whirlpool
Breedte	90 cm
Diepte	ca. 50 cm
Hoogte	ca. 60-130 cm (verstelbaar)
Gewicht	ongeveer 18 kg
Voeding	220-240 V, 50 Hz
Vermogen	max. 280 W
Afzuigcapaciteit	max. 750 m³/u
Aantal snelheden	3 (plus intensief)
Verlichting	LED (2x 3 W)
Filtertype	Vetfilter: aluminium, Koolstoffilter: optioneel
Filterindicatie	Ja
Geluidsniveau	ca. 45-65 dB
Energieklasse	A+
Uitschakelvertraging	Ja, 10 minuten
Afstandsbediening	Nee (bediening via toetsen aan de kap)
Kanaaluitvoer	Boven/achter (diameter 150 mm)
Recirculatie mogelijk	Ja (met optioneel koolstoffilter)
Onderhoud vetfilter	Reinigen in vaatwasser of met de hand
Vervangbaar koolstoffilter	Om de 3-6 maanden vervangen
Garantie	2 jaar (bij normaal gebruik)

Veelgestelde vragen - WHSS 90F L T B K WHIRLPOOL

Hoe hoog moet ik de afzuigkap installeren boven het fornuis?

Voor optimale prestaties raden we aan om de afzuigkap te installeren op een hoogte van 60-75 cm boven een elektrisch fornuis en 65-80 cm boven een gasfornuis.

Kan ik de afzuigkap gebruiken zonder koolstoffilter?

Ja, als u de kap aansluit op een afvoerkanaal naar buiten is geen koolstoffilter nodig. Gebruik bij recirculatie altijd een koolstoffilter.

Hoe vaak moet ik het vetfilter reinigen?

Reinig het vetfilter elke 2-3 maanden, of vaker bij intensief gebruik. U kunt het filter in de vaatwasser of met de hand wassen.

Wat moet ik doen als de verlichting niet werkt?

Controleer eerst of de lamp goed is aangedraaid. De LED-lampen zijn meestal niet vervangbaar; neem contact op met de klantenservice bij defect.

Hoe stel ik de uitschakelvertraging in?

Druk op de knop met het timerpictogram (klokje) om de vertraging in te schakelen. De kap schakelt na 10 minuten automatisch uit.

Wat is het geluidsniveau van deze afzuigkap?

Het geluidsniveau varieert van ongeveer 45 dB op de laagste stand tot 65 dB op de hoogste stand.

Welke diameter heeft de afvoerbuis?

De aansluiting is geschikt voor een afvoerbuis met een diameter van 150 mm.

Kan ik de afzuigkap bedienen met een afstandsbediening?

Nee, deze afzuigkap heeft geen afstandsbediening. U bedient hem via de toetsen aan de voorzijde van de kap.

Hoe vervang ik het koolstoffilter?

Verwijder het vetfilter, neem het oude koolstoffilter eruit en plaats het nieuwe filter. Zorg dat het goed vastklikt. Vervang het elke 3-6 maanden.

De kap zuigt niet goed, wat kan ik doen?

Controleer of de vetfilters schoon zijn, of de afvoerbuis niet geblokkeerd is en of de instellingen correct zijn. Bij recirculatie kan een verzadigd koolstoffilter de oorzaak zijn.

GEBRUIKSAANWIJZING WHSS 90F L T B K WHIRLPOOL

Voor verdere assistentie kunt u het apparaat registeren op www.whirlpool.eu/register

Lees de instructies aandachtig voordat u het apparaat gebruikt.

PRODUCTBESCHRIJVING

EERSTE GEBRUIK

LUCHTVENTILATIE (VOOR DE AFZUIGUITVOERINGEN)

Sluit de kap en de afzuiging aan op openingen in de muren met een diameter die overeenkomt met de luchtuitlaatopening (aansluitflens). Als u buizen en kleinere openingen gebruikt, leidt dit tot verminderde zuigprestaties en kan het lawaai drastisch toenemen.

In zulke gevallen wordt elke aansprakelijkheid van de hand gewezen. ! Gebruik een kanaal dat de noodzakelijke minimumlengte heeft.

! Gebruik een kanaal met zo weinig mogelijk bochtstukken (maximale bochtstukhoek: 90 °). ! Voorkom drastische veranderingen in de dwarsdoorsnede van het kanaal. ! Het bedrijf wijst elke aansprakelijkheid af als deze voorschriften niet in acht worden genomen.

FILTER OF KANAAL?

! Uw kookplaatkap is klaar om gebruikt te worden in de zuiguitvoering. Als u de kap wilt gebruiken in de filteruitvoering, moet de speciale ACCESSOIRESET worden geïnstalleerd.

Controleer of de ACCESSOIRESET geleverd is of apart gekocht moet worden.

Opmerking: Indien aanwezig kan het aanvullende systeem met actieve kool in bepaalde gevallen in de kap worden geïnstalleerd. Informatie over het omzetten van de zuiguitvoering van de kap in de filteruitvoering vindt u in de handleiding "Veiligheidsinstructies & Installatie".

KANAALUITVOERING

Bij deze uitvoering worden dampen het gebouw uit geleid via een speciale pijp die verbonden is met de verbindingsring boven op de kap.

Let op! De uitlaatpijp wordt niet meegeleverd en moet apart worden aangeschaft. De diameter van de uitlaatpijp moet gelijk zijn aan die van de verbindingsring.

Let op! Als de kap met een actieve-koolfilter wordt geleverd, moet dit filter worden verwijderd.

FILTERUITVOERING

De opgenomen lucht wordt ontvet en geurloos gemaakt voordat deze weer terug in de ruimte wordt geblazen.

Om de kap in deze uitvoering te kunnen gebruiken, moet u een systeem voor aanvullende filtering installeren dat werkt met actieve kool.

BEDIENINGSPANEEL

T1. "NACHTLAMPJE" AAN/UIT

Druk om de zachte achtergrondverlichting in of uit te schakelen.

T2. KOOKPLAATLAMPEN AAN/UIT - SELECTEER DE KLEURTEMPERATUUR

Druk om de kookplaatverlichting aan of uit te schakelen.

- Strijk met uw vinger naar rechts of naar links, als de lampen branden, over de rij ledlichtjes SL1 om de lichtintensiteit te verhogen of te verlagen.

Kiezen van de kleurtemperatuur van de verlichting

• Druk nogmaals (en houd ingedrukt)

- en strijk met uw vinger naar rechts of naar links over de rij ledlichtjes SL1 om het licht kouder of warmer in te stellen.

Als u de kleur vijf seconden lang niet verandert, begint SL1 te knipperen met de door u gekozen kleurinstelling en een hoorbaar signaal gaat af om aan te geven dat het systeem deze configuratie heeft opgeslagen.

Let op: Het licht gaat branden met de laatste intensiteit die u heeft ingesteld alvorens het apparaat uit te schakelen.

T3. WERKING IN "ZEN" AFZUIGMODUS

Druk om de "ZEN" afzuigmodus in of uit te schakelen.

Deze functie dient om een afzuigsnelheid in te schakelen die perfect gebalanceerd is tussen stilte en efficiëntie.

T4. MOTOR ON/OFF

Druk om de afzuigmotor in of uit te schakelen.

- Strijk, terwijl de motor draait, met uw vinger naar rechts of naar links over de rij ledlichtjes SL2 om de afzuigsnelheid te verhogen of te verlagen.

T5. "VERMOGENSOPVOERING 1" FUNCTIE

Druk, terwijl de afzuigmotor draait, op T5 om "VERMOGENSOPVOERING 1" intensieve afzuigingsnelheid (met timer) te kiezen.

Let op: Na vijf minuten gaat de kap terug werken aan de snelheid die eerder werd gebruikt.

T6. "VERMOGENSOPVOERING 2" FUNCTIE

Druk, terwijl de afzuigmotor draait, op T6 om "VERMOGENSOPVOERING 2" intensieve afzuigingsnelheid (met timer) te kiezen.

Let op: Na vijf minuten gaat de kap terug werken aan de snelheid die eerder werd gebruikt.

T7. AUTOMATISCHE MODUS "COOK SENSE"

De kap verhoogt de afzuigsnelheid automatisch tot 1 als de sensor in de kap voelt dat dit nodig is in verband met de omgevingsomstandigheden. Als de omgevingsomstandigheden niet veranderen – en de kap al op afzuigsnelheid 1 staat – wordt de kap na vijf minuten uitgeschakeld.

Let op: Om er zeker van te zijn dat deze functie correct wordt gebruikt,

configureert u eerst de parameters voor de automatische werkwijze volgens de uitleg in het betreffende deel.

Let op: Wanneer u de automatische modus gebruikt en andere functies die de snelheid regelen verandert, wordt de functie "Cook Sense" uitgeschakeld.

T8. VERZADIGINGSINDICATORS VAN DE FILTER

De kap signaleert regelmatig de behoefte om de filter te onderhouden.

Let op: De indicators functioneren alleen wanneer de kap aangezet is.

T8-toets brandt: Voer onderhoud uit aan de vetfilter.

T8-toets knippert: Voer onderhoud uit aan het koolstofffilter.

De indicatoren van filterverzadiging resetten:

Let op: Dit moet uitgevoerd worden als de kap ingeschakeld is.

Houd de toets T8 ingedrukt.

De indicator van de verzadiging van het koolstofffilter activeren

Let op: Dit moet uitgevoerd worden als de afzuigmotor uitgeschakeld is.

Deze indicator is gewoonlijk uitgeschakeld – houd de toetsen T3 en T10 tegelijkertijd ingedrukt om de functie in te schakelen: De toetsen lichten op om de inschakeling aan te geven.

Om de functie uit te schakelen, houdt u opnieuw dezelfde toetsen (T3 en T10) ingedrukt: De toetsen knipperen even en gaan vervolgens uit om de uitschakeling aan te geven.

T9. "DAILY AIR SENSE"-MODUS AAN/UIT

De kap verhoogt de afzuigsnelheid automatisch tot 1 als de sensor in de kap voelt dat de omgevingsomstandigheden dit vereisen.

Als de afzuigsnelheid niet wordt veranderd door de gedetecteerde omgevingsomstandigheden, wordt de kap na twee uren uitgeschakeld. De kap wordt in ieder geval na vijf uren gebruik uitgeschakeld, onafhankelijk van de werkingswijze.

Let op: Om er zeker van te zijn dat deze functie correct wordt gebruikt, configureert u eerst de parameters voor de automatische werkwijze volgens de uitleg in het betreffende deel.

De kap verhoogt de afzuigsnelheid automatisch tot 5 als de sensor in de kap voelt dat de omgevingsomstandigheden dit vereisen.

Als de afzuigsnelheid niet wordt veranderd door de gedetecteerde omgevingsomstandigheden, wordt de kap na twee uren uitgeschakeld. De kap wordt in ieder geval na vijf uren gebruik uitgeschakeld, onafhankelijk van de werkingswijze.

Let op: Om er zeker van te zijn dat deze functie correct wordt gebruikt, configureert u eerst de parameters voor de automatische werkwijze volgens de uitleg in het betreffende deel.

DE PARAMETERS VOOR DE AUTOMATISCHE MODUS CONFIGUREREN

Om er zeker van te zijn dat de automatische modus correct wordt gebruikt, dient u de kap te kalibreren en het kookplaattype te selecteren.

De kap kalibreren

Let op: Dit moet uitgevoerd worden als het apparaat in stand-by staat, d.w.z. een minuut na de uitschakeling van de motor.

Houd de toets T4 vijf seconden lang ingedrukt.

De afzuigsnelheid 1 wordt ingeschakeld en de toets T4 gaat knipperen om aan te geven dat de kapkalibratie gestart is (dat duurt ongeveer 15 minuten).

Let op: Om de kalibratieprocedure te stoppen houdt u de toets T4 vijf seconden lang ingedrukt. De kalibratie wordt dan ongeldig gemaakt en moet bijgevolg herhaald worden.

Let op: De kalibratie wordt automatisch uitgevoerd wanneer de stroomtoevoer naar het product de eerste maal wordt aangezet. T4 gaat knipperen. Wacht 15 minuten tot de kalibratie helemaal uitgevoerd is.

Het kookplaattype selecteren

Let op: Dit moet uitgevoerd worden als het apparaat in stand-by staat, d.w.z. een minuut na de uitschakeling van de motor.

Houd de toetsen T9 en T10 vijf seconden lang ingedrukt.

De toetsen T9 en T10 lichten op.

Als u gas gebruikt om de kookplaat te doen functioneren, drukt u op de toets T9 – de toets knippert om aan te geven dat het geselecteerd werd. Als u elektriciteit gebruikt om de kookplaat te doen functioneren, drukt u op de toets T10 – de toets knippert om aan te geven dat het geselecteerd werd.

Na het indrukken knippert de toets drie seconden om aan te geven dat uw selectie werd opgeslagen.

TECHNISCHE GEGEVENS

Hoogte (cm)	Breedte (cm)	Diepte (cm)	∅ van uitlaatbuis (cm)
110 - 129,5 89,8 32 15

REINIGEN EN ONDERHOUD

REINIGEN

- Gebruik geen stoomreinigers.

- Koppel het apparaat los van het stroomnet.

Belangrijk: gebruik geen bijtende of schurende reinigingsmiddelen. Als een dergelijk product per ongeluk in contact komt met het apparaat, verwijder het dan onmiddellijk met een vochtig doekje. Gebruik geen alcohol.

- Reinig de oppervlakken met een vochtige doek. Als de buitenkant zeer vuil is, voeg dan een paar druppels afwasmiddel toe aan het water. Droog af met een droge doek.

Belangrijk: gebruik geen schuursponsjes, sponsjes van staalwol of metalen schrapers. Met verloop van tijd kunnen deze de oppervlakken in email beschadigen.

- Gebruik reinigingsproducten die speciaal bedoeld zijn voor het reinigen van dit apparaat en volg de instructies van de fabrikant op. Belangrijk: reinig de filters minstens een keer per maand om sporen van olie en vet te verwijderen.

ONDERHOUD VAN DE VETFILTERS

Het moet eens per maand (of – indien van toepassing – wanneer de led voor verzadiging van het filter brandt) worden gereinigd met een niet-agressief schoonmaakmiddel. Dit kan met de hand of met een vaatwasser, waarbij deze op een lage temperatuur en een kort programma moet worden ingesteld.

Als het vetfilter in de vaatwasser wordt schoongemaakt, kan het enigszins verkleuren, maar dit is niet van invloed op de filtercapaciteit.

Trek aan de hendel om de filter te verwijderen.

Eens de filter gewassen en gedroogd is, ga in omgekeerde volgorde te werk om hem terug te plaatsen.

Deze filter houdt de onaangename geuren tegen die ontstaan tijdens het koken.

Het duurt lang voordat het koolstoffilter verzadigd raakt, maar dit is afhankelijk van de manier van koken en van de frequentie waarmee het vetfilter wordt gereinigd. Het is hoe dan ook nodig om het patroon iedere vijf jaar te vervangen. Het kan NIET gewassen of geregenereerd worden. Voor optimale afzuigprestaties, is het filter groter dan standaardfilters en is het geïnstalleerd op een steun boven de wasemkap.

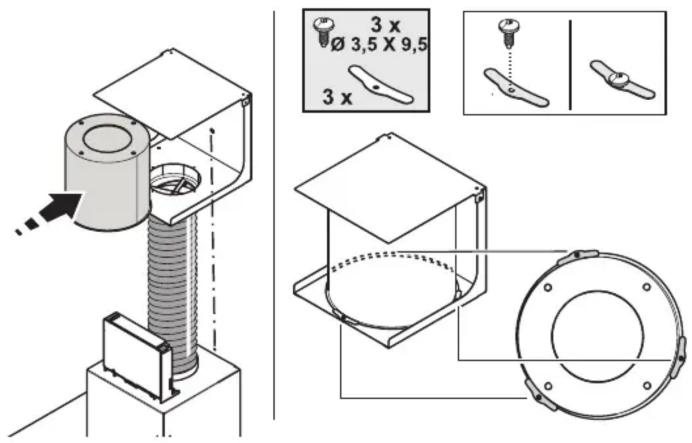

Plaatsen of vervangen van de koolstoffilter

1. Haal de stekker van de kap uit het stopcontact.
2. Plaats het cilindrische filter in de steun.
3. Zet het filter vast met de schroeven en plaatjes die met het apparaat zijn meegeleverd. Ga in omgekeerde volgorde te werk om te verwijderen.

De kap is uitgerust met een LED-verlichtingssysteem.

De LEDs garanderen een uitstekende verlichting en gaan meer dan 10 keer langer mee dan traditionele lampen. Bovendien, wordt tot 90% energie bespaard.

Opmerking: Om een LED-lamp te vervangen, neem contact op met de Klantenservice.

STORINGEN VERHELPEN

Probleem Oplossingen

Het apparaat werkt niet.• Controleer de netspanning en of het apparaat aangesloten is op de stroomtoevoer;• Controleer of een snelheid is geselecteerd;• Zet het apparaat aan en weer uit, om te controleren of het probleem is opgelost.

De kap zuigt niet voldoende lucht af.

De kap werd uitgeschakeld tijdens de normale werking.

De lamp werkt niet.• Controleer het lampje en vervang het zo nodig;• Controleer of het lampje correct op zijn plaats zit.

U kunt de Veiligheidsinstructies, de Handleiding, de Productfiche en de Energiegegevens downloaden:

• Op onze website docs.whirlpool.eu
• Gebruik makend van de QR-code
• Anders, contacteer onze Klantenservice (Het telefoonnummer staat in het garantieboekje). Wanneer u contact neemt met de Klantenservice, gelieve de codes te vermelden die op het identificatieplaatje van het apparaat staan.
