Type product	Automatische bloeddrukmeter voor bovenarm
Merk	Omron
Model	M7
Afmetingen apparaat	153 x 86 x 117 mm (ongeveer)
Gewicht	360 g (zonder batterijen)
Voeding	4 x AA batterijen of AC-adapter (DC 6V, apart verkrijgbaar)
Manchertomvang	22 – 42 cm (standaard)
Geheugen	2 gebruikers, elk 100 metingen
Meetbereik bloeddruk	0 – 299 mmHg
Meetbereik hartslag	40 – 180 slagen/minuut
Nauwkeurigheid	Bloeddruk: ±3 mmHg, polsslag: ±5%
Klinische validatie	Ja, volgens Europese richtlijnen (ESH)
Functies	Onregelmatige hartslagdetectie, Hypertensie-indicator, gemiddelde van laatste 3 metingen, beweging indicator
Display	LCD-scherm met duidelijke cijfers
Manchet	Vastklikbare manchet, eenvoudig aan te brengen
Onderhoud en reiniging	Manchet niet vouwen; reinig apparaat met zachte, droge doek
Veiligheid	Medisch hulpmiddel, CE-markering, voldoet aan MDD 93/42/EEG
Reserveonderdelen	Vervangingscuff in maat S/M/L/XL verkrijgbaar; power adapter als optie
Reparatie	Bij storing contact opnemen met Omron-klantenservice; niet zelf repareren
Garantie	2 jaar (tenzij anders vermeld)

Veelgestelde vragen - M7 OMRON

Hoe gebruik ik de Omron M7 bloeddrukmeter correct?

Zit rechtop, ontspan, plaats de manchet op blote bovenarm (hartniveau). Druk op de START-knop en blijf stil tijdens de meting. De meting wordt automatisch opgeslagen.

Wat betekent een foutcode 'E' of 'Err' op het display?

Een foutcode kan wijzen op een bewegingsartefact, een losse manchet of een lege batterij. Controleer de manchet, herhaal de meting rustig of vervang de batterijen. Raadpleeg de handleiding voor specifieke foutcodes.

Hoeveel geheugen heeft de Omron M7 en hoe wis ik het?

De M7 heeft 2 gebruikersinstellingen, elk met 100 meetgeheugen. Het geheugen kan niet individueel worden gewist; u kunt de fabrieksinstellingen herstellen door de batterijen te verwijderen.

Hoe onderhoud en reinig ik het apparaat?

Reinig het apparaat met een zachte, droge doek. Gebruik geen oplosmiddelen. De manchet kan voorzichtig met een vochtige doek worden afgenomen. Vouw de manchet niet op.

Is de Omron M7 klinisch gevalideerd?

Ja, de Omron M7 is klinisch getest volgens de Europese richtlijnen (ESH) en wordt aanbevolen door artsen.

Wat betekent de hyertensie-indicator?

De hyertensie-indicator toont een symbool (bijv. een rode balk) als de gemeten waarde boven de normale grens (135/85 mmHg) ligt. Dit is geen diagnose, raadpleeg uw arts.

Kan ik de manchet vervangen en welke maten zijn er?

Ja, vervangingsmanchetsen zijn verkrijgbaar in maten S (17-22 cm), M (22-32 cm), L (32-42 cm) en XL (42-50 cm). Gebruik alleen originele Omron-manchets.

Waarom krijg ik verschillende meetwaarden?

Bloeddruk varieert door stress, beweging of tijdstip. Meet altijd in dezelfde omstandigheden (rust, zelfde arm) en neem het gemiddelde van 3 metingen met 1-2 minuten tussenpozen.

Hoe lang gaan de batterijen mee?

Bij normaal gebruik (2-3 metingen per dag) gaan de 4 AA-batterijen ongeveer 6 maanden mee. Het toestel schakelt automatisch uit na 3 minuten inactiviteit.

Wat moet ik doen als het apparaat niet meer werkt?

Controleer eerst de batterijen en de manchetaansluiting. Kijk of de manchet niet is beschadigd. Als het probleem aanhoudt, neem dan contact op met de Omron-klantenservice voor reparatie of vervanging.

GEBRUIKSAANWIJZING M7 OMRON

De OMRON M7 meet uw bloeddruk en hartslag snel en eenvoudig via uw arm, zonder oppompballon of stethoscoop. De gemeten waarden worden opgeslagen in het geheugen van de OMRON M7. Bij de OMRON M7 wordt een standaardmanchet geleverd die geschikt is voor een armomtrek tussen 22 en 42 cm.

Inhoudsopgave

1. Betrouwbare bloeddrukmetingen uitvoeren 34
2. Overzicht 35
3. Voorbereiding 36

3.1 Batterijen plaatsen 36
3.2 Bedieningselementen 36
3.3 Datum en tijd instellen 37
3.4 Manchet aansluiten 38
3.5 Manchet aanbrengen

1. Gebruik 39

4.1 Meting 39

4.2 Scherm aflezen 41

1. Geheugen 42

5.1 Vorige waarden oproepen 42
5.2 Geheugen wissen 43

1. Opbergen 44
2. Problemen: oorzaken en oplossingen 45
3. Onderhoud en reserveonderdelen 46
4. Technische gegevens 46
5. Algemene informatie over bloeddruk 47

OMRON

M7Nederlands

1. Betrouwbare bloeddrukmetingen uitvoeren

Algemeen

• Deze gebruiksaanwijzing bevat belangrijke informatie voor het veilig gebruik van de OMRON M7. Volg deze gebruiksaanwijzing om verkeerd gemeten waarden, letsel en schade te voorkomen.
• De OMRON M7 is niet geschikt om de frequentie van pacemakers te meten.
• Raadpleeg uw arts als u zwanger bent of lijdt aan aritmie of arteriosclerose, omdat dit de meetresultaten kan beïnvloeden.
• Vermijd eten, drinken (alcohol), roken, sporten en baden voordat u gaat meten.
• Wees kalm en ontspannen tijdens de meting.
• Wijzig nooit de dosis van de medicatie zoals die door uw arts is voorgeschreven.
• Bewaar de OMRON M7 in een droge gesloten ruimte met een temperatuur tussen de -20^ en 60^ .
• Verwijder de batterijen als u de OMRON M7 lange tijd niet gebruikt (drie maanden of langer).

Tips voor gebruik

• Meet uw bloeddruk minstens tweemaal per dag (bijv. voor het ontbijt en na het werk).
• Gebruik de OMRON M7 uitsluitend voor uzelf.

• Meet uw bloeddruk voordat u een bloeddrukverlager inneemt.

• Zorg ervoor, dat u de luchtsteker niet kwijtraakt.

• Houd de batterijen in de bloeddrukmeter als u een netadapter gebruikt.
• Gebruik zowel de netadapter als de batterijen om de levensduur van de batterijen te verlengen.
• Meet uw bloeddruk niet als u zich in een voertuig bevindt.
• Neem voor de meting altijd dezelfde arm.
• Wikkel de manchet om uw arm voordat u gaat meten.

Let op!

• Gebruik alleen de OMRON M7-manchet bij dit apparaat. U mag er geen andere manchetten op aansluiten.
• Bedrijfstemperatuur tussen de 10°C en 40°C.
• De omgeving moet vrij zijn van overmatige trillingen, schokken, elektromagnetische interferentie, bijtende gassen enz.
• Vermijd zonlicht tijdens de meting.
• Houd mobiele telefoons op een afstand van 5 m tijdens de meting.
• De manchet mag uitsluitend om de arm worden gewikkeld.
• Zorg dat de manchet en luchtslang niet worden gevouwen of geplet.
• Laat de OMRON M7 niet vallen.

OMRON

M7Nederlands

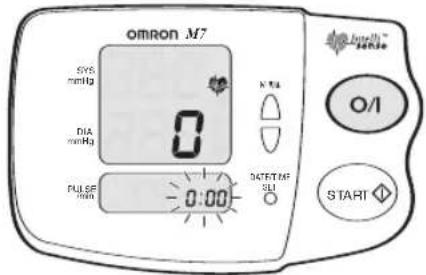

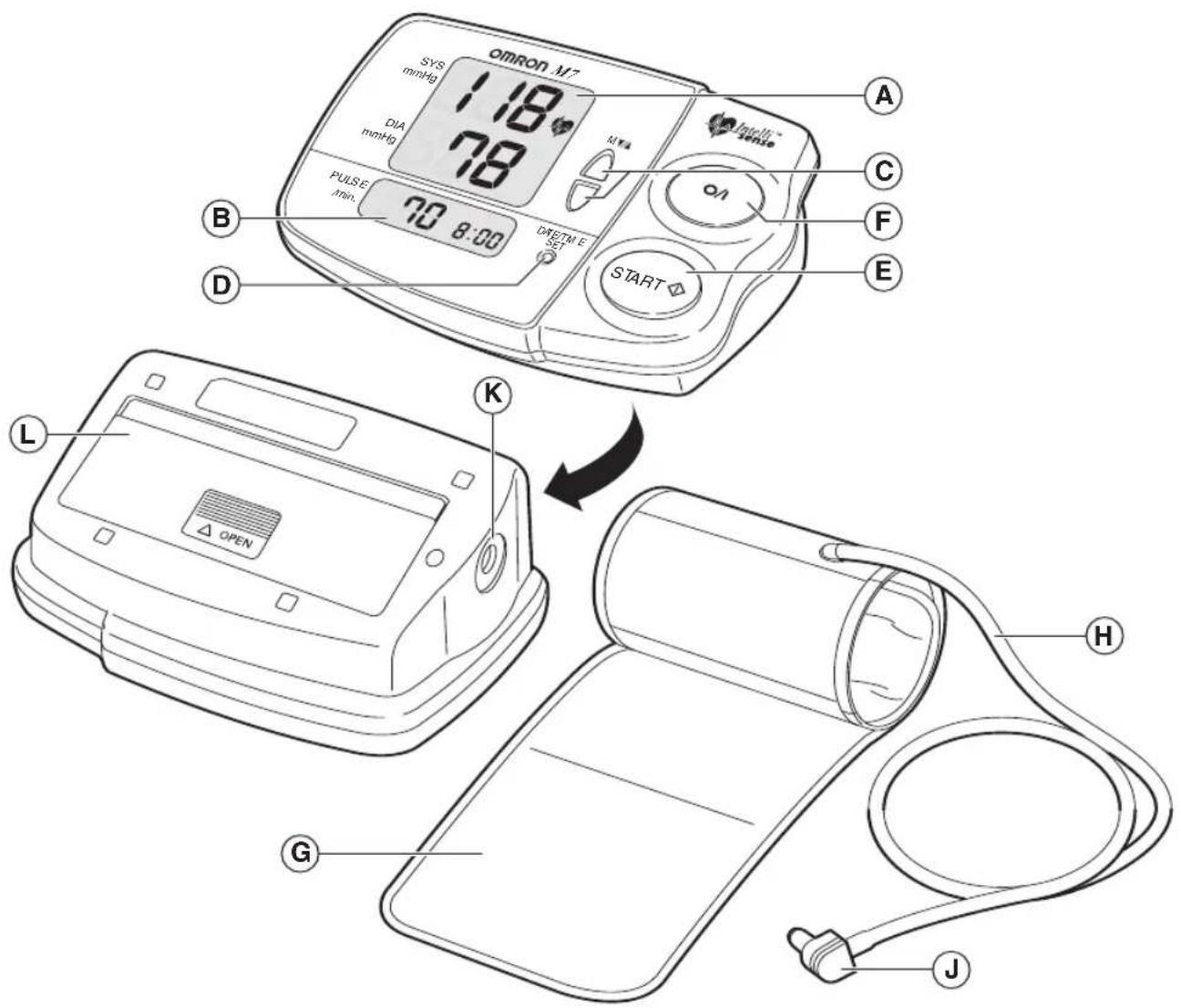

2. Overzicht

A Weergave bloeddruk

B Weergave hartslag, datum en tijd

D Instelknop voor datum en tijd

E Startknop

D Aan-/uitknop

G Manchet

H Luchtslang

J Luchtsteker

K Aansluiting voor manchet

L Batterijcompartiment

OMRON

M7Nederlands

3. Voorbereiding

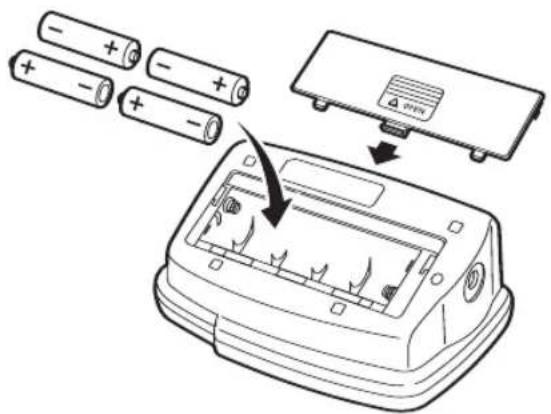

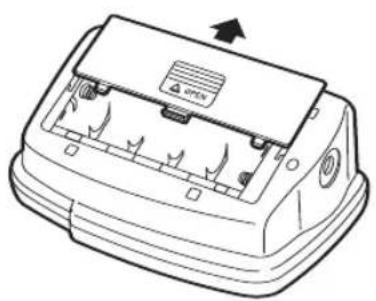

3.1 Batterijen plaatsen

1 Verwijder de batterijklep.

2 Plaats vier batterijen in het batterijcompartiment (zie illustratie) en sluit het compartiment. Let op! Gebruik vier identieke 1,5 V batterijen type AA.

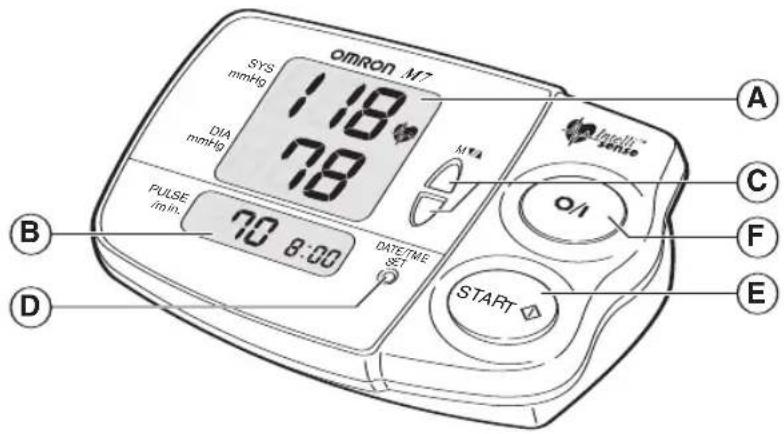

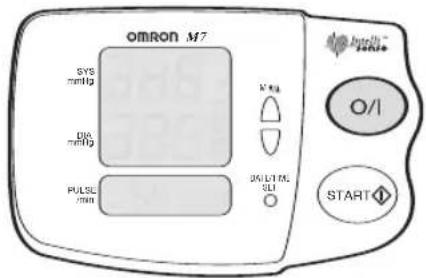

3.2 Bedieningselementen

A Weergave bloeddruk

B Weergave hartslag, datum en tijd

D Instelknop voor datum en tijd

E Startknop

F Aan-/uitknop

OMRON

M7Nederlands

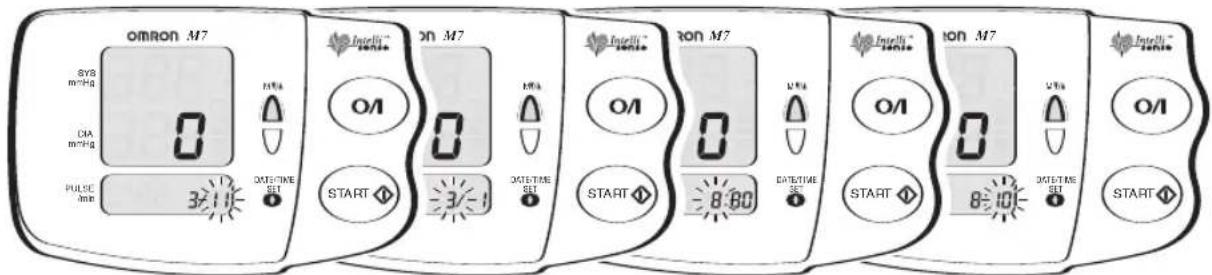

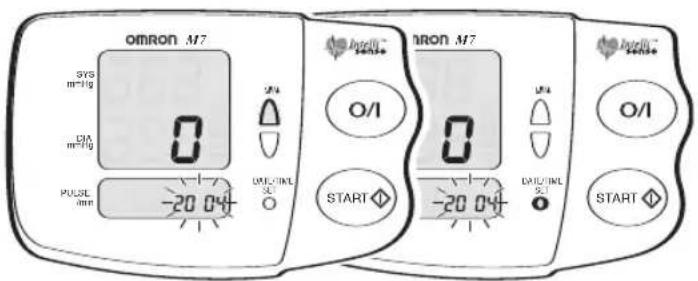

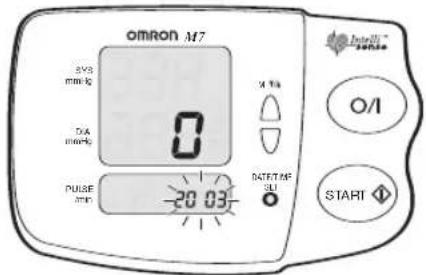

3.3 Datum en tijd instellen

Bij het eerste gebruik worden de fabrieksinstellingen (0.00 - 1/1 - 2003) weergegeven. Daarna worden de werkelijke datum en tijd weergegeven.

Opmerking: gebruik de grijze knop om de instructie uit te voeren.

1 Druk op de aan-/uitknop.

2 Houd de knop om de datum/tijd in te stellen 2 seconden lang ingedrukt om naar de jaarinstelling te gaan. Opmerking: gebruik hiervoor een dun pennetje.

3 Druk op de geheugenknoppen (▼/▲) om het jaar in te stellen.

Opmerking: houd de geheugenknop ingedrukt om snel vooruit te gaan.

Opmerking: als het display 2030 bereikt, keert het terug naar 2003.

Druk op de instelknop voor datum en tijd om naar de datuminstelling te gaan.

4 Gebruik de geheugenknoppen (▼/▲) en de instelknop voor datum en tijd om achtereenvolgens maand, uur en minuten in te stellen.

OMRON

M7Nederlands

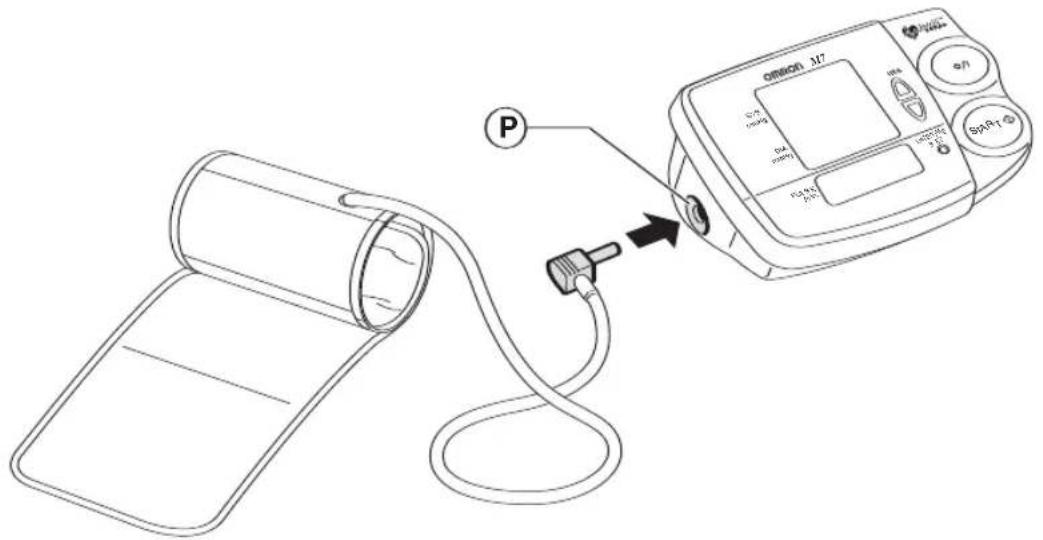

3.4 Manchet aansluiten

1 Plaats de luchtsteker in de manchetaansluiting.

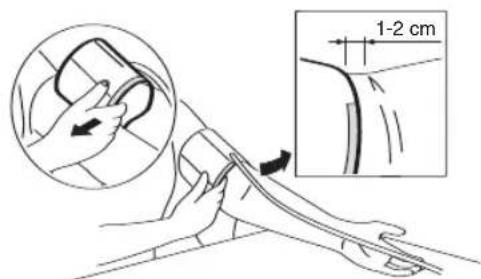

3.5 Manchet aanbrengen

Let op! Trek uw mouw op en zorg dat de bloedstroom niet wordt belemmerd.

Let op! Pomp de manchet niet op als deze niet om de arm is gewikkeld.

2 Open de manchet met de rechter hand en leg hem op uw linker bovenarm.

OMRON

M7Nederlands

Opmerking: houd de markering op elleboogholte.
Opmerking: zorg ervoor dat de slang evenwijdig loopt met uw middelvinger

Opmerking: als u uw rechterarm gebruikt, houdt u de slang onder uw elleboog en evenwijdig aan uw pink.

3 Pak de manchet vast en wikkel hem om uw arm.
Let op! Plaats de manchet stevig om uw arm; knel de arm niet af.

4. Gebruik

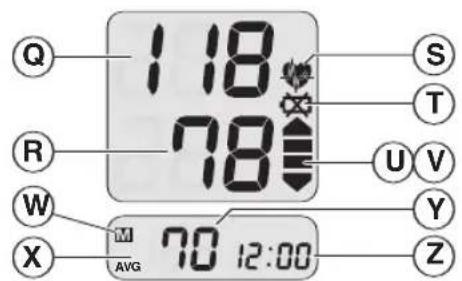

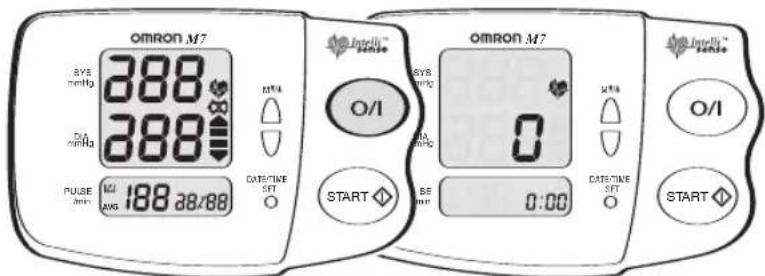

4.1 Meting

Q Systolische bloeddruk in mmHg.
R Diastolische bloeddruk in mmHg.
S Hartsymbool - knippert - meting vindt plaats, continu - meting gereed.
T Batterij leeg: batterijen zijn leeg of bijna leeg.
U Oppompen: manchet wordt opgepompt en de meting begint.
V Ontluchten: meting gereed en manchet ontlucht.
W Geheugen: geeft opgeslagen metingen weer.
X Gemiddelde: geeft gemiddelde waarde van de laatste 3 metingen weer.
Y Hartslag: hartslagen per minuut.
Z Datum/tijd.

OMRON

M7Nederlands

Let op! Wacht tussen twee metingen ten minste drie minuten!

1 Ga rustig aan een tafel zitten, plaats uw voeten plat op de vloer en leg uw arm op de tafel.

2 Ontspan uw arm en draai uw arm zodat de palm van uw hand naar boven wijst.

Let op! Houd tijdens de meting de manchet op harthoogte.

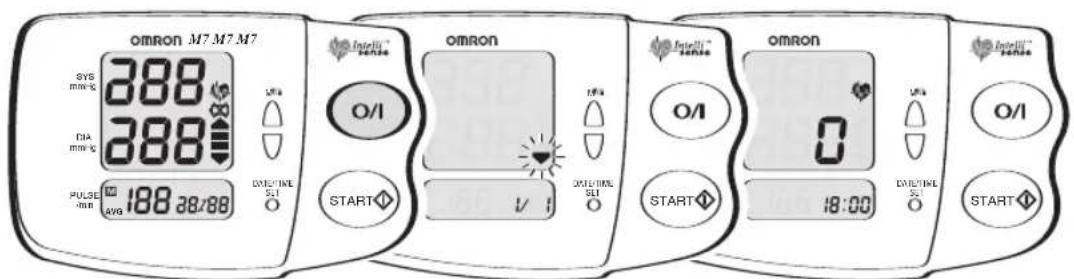

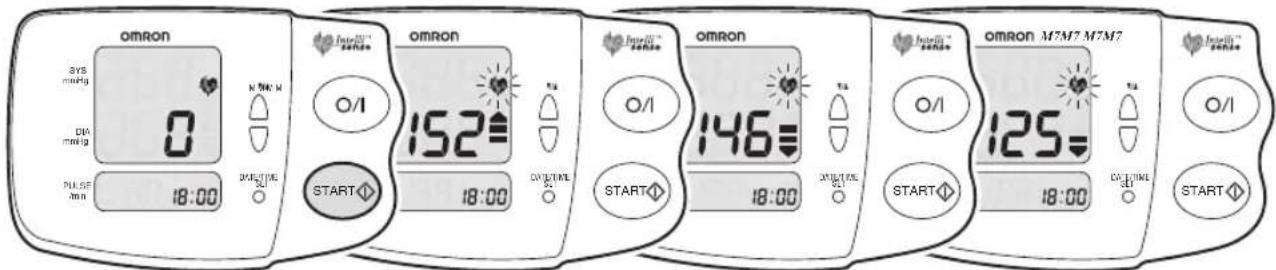

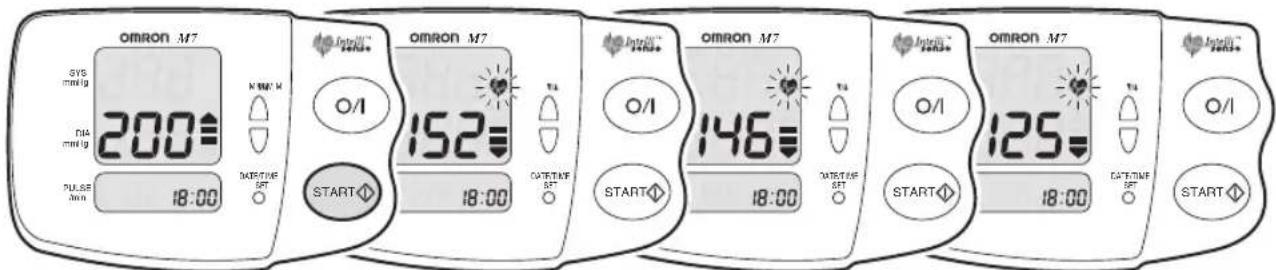

3 Druk op de aan-/uitknop.

Let op! Wacht tot u nul en het hartsymbool ziet en ga dan pas verder.

Let op! Verwijder de manchet niet tijdens het oppompen.

4 Druk op de startknop en laat deze binnen 3 seconden los.

Opmerking: het apparaat pompt de manchet op. Indien noodzakelijk verhoogt het apparaat de druk automatisch met 30 mmHg.

OMRON

M7Nederlands

Let op! Zit stil, beweeg niet en praat niet.

Opmerking: wacht tot automatische ontluchting plaatsvindt.

5 Als uw systolische bloeddruk meer dan 220 mmHg bedraagt, houdt u de startknop ingedrukt tot de indicatie 30 of 40 mmHg hoger is dan uw verwachte systolische bloeddruk.

Let op! Pas niet meer druk toe dan noodzakelijk. De bloeddrukmeter pompt niet verder op dan 300 mmHg.

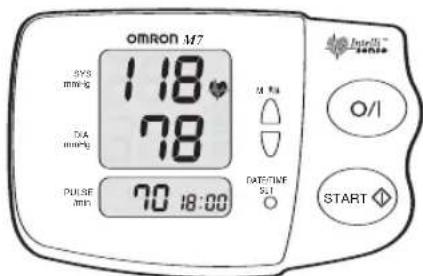

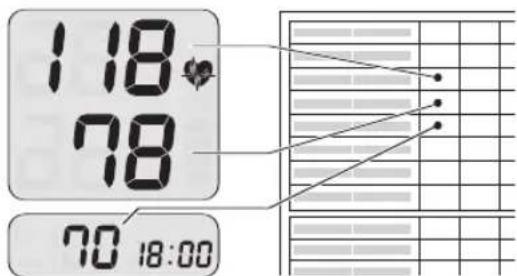

4.2 Scherm aflezen

1 Lees op het scherm de bloeddrukwaarden en de hartslag af.

2 Noteer de waarden in uw persoonlijk bloeddrukpaspoort.

OMRON

M7Nederlands

3 Druk op de aan-/uitknop om de meter uit te schakelen.

Opmerking: na vijf minuten wordt de bloeddrukmeter automatisch uitgeschakeld.

5. Geheugen

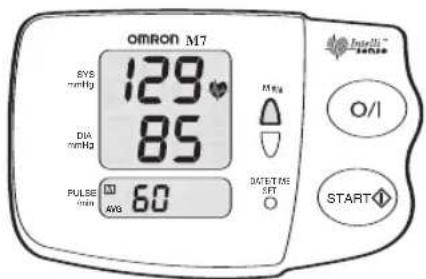

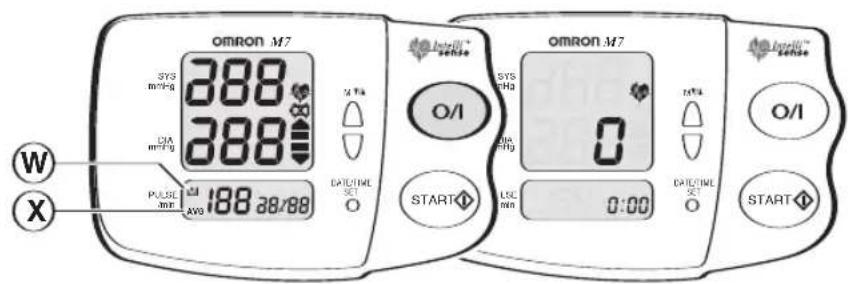

5.1 Vorige waarden oproepen

W Geheugen: geeft opgeslagen metingen weer.

X Gemiddelde: geeft gemiddelde waarde van de laatste 3 metingen weer.

1 Druk op de aan-/uitknop om de meter in te schakelen. Let op! Wacht tot u nul en het hartsymbool ziet en ga dan pas verder.

2 Druk op de geheugenknop (▲).

Opmerking: geeft de gemiddelde waarde van de laatste 3 bloeddruk- en hartslagmetingen weer.

OMRON

M7Nederlands

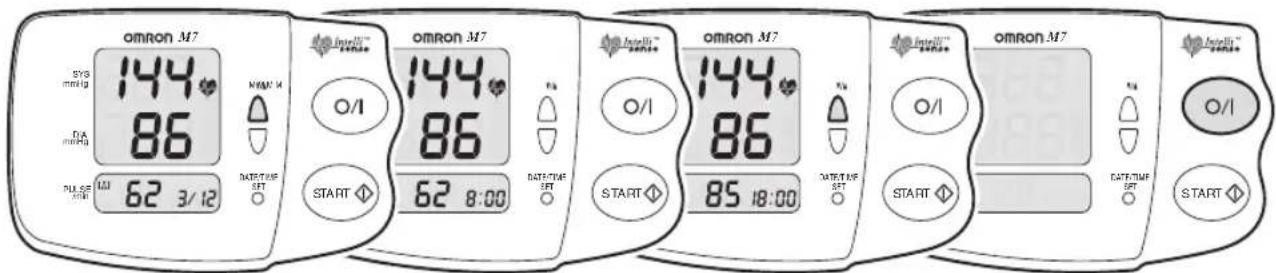

3 Druk op de geheugenknoppen (▼/▲) voor de meest recente en vorige waarden.

Druk op de aan-/uitknop om de bloeddrukmeter uit te schakelen.

Opmerking: het scherm geeft afwisselend de datum en de tijd van de meting weer.

Opmerking: houd de geheugenknoppen (▼/▲) ingedrukt om sneller vooruit te gaan.

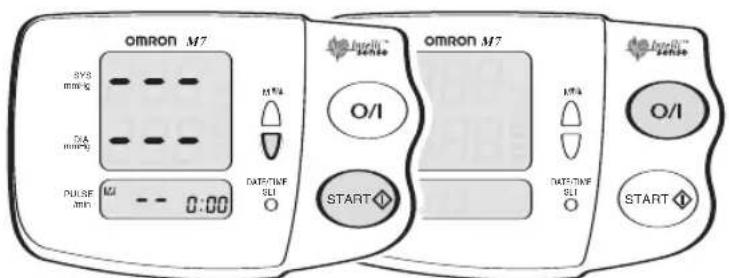

5.2 Geheugen wissen

1 Druk op de aan-/uitknop om de meter in te schakelen.

Let op! Wacht tot u nul en het hartsymbool ziet en ga dan pas verder.

2 Druk op de geheugenknop (▼) en terwijl u deze ingedrukt houdt op de startknop om het geheugen te wissen.

Opmerking: druk eerst op de geheugenknop (▼) omdat de startknop het oppompen start.

Let op! Alle opgeslagen waarden worden gewist.

Druk op de aan-/uitknop om de bloeddrukmeter uit te schakelen.

OMRON

M7Nederlands

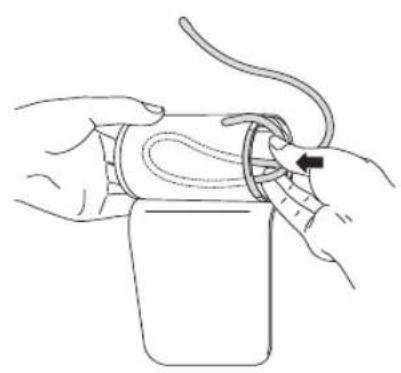

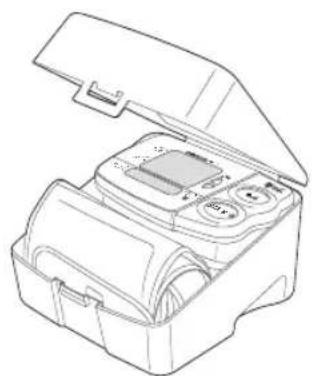

6. Opbergen

1 Vouw de luchtslang licht en steek hem in de manchet. Opmerking: koppel de luchtslang niet los.

2 Stop de manchet en de bloeddrukmeter in het etui.

• Verwijder de batterijen als u de OMRON M7 lange tijd niet gebruikt (drie maanden of langer).
• Leg de OMRON M7 in de doos en bewaar het apparaat vervolgens in een droge en gesloten ruimte met een temperatuur tussen de -20^ en 60^ .

OMRON

M7Nederlands

1. Problemen: oorzaken en oplossingen

Scherm Probleem Oorzaak Oplossing
		Pompt niet goed op	Beweging Herhaal de meting. Houd de startknop indien nodig ingedrukt om handmatig de oppompdruk te bepalen
		Correcte meting is onmogelijk	Beweging, geluid	Volg de instructies, herhaal de meting
			Manchet onjuist bevestigd.
			Startknop wordt langer dan 3 seconden ingedrukt
			Manchet lekt lucht	Gebruik een nieuwe manchet
			Druk manchet te hoog Volg de instructies, herhaal de meting
		Abnormale geheugenfunctie		Raadpleeg de leverancier of distributeur van OMRON Sluit de netadapter juist aan; volg de instructies
		Laag voltage Batterijen zijn leeg/bijna leeg Plaats vier nieuwe, identieke 1,5 V batterijen type AA; volg de instructies
Leeg scherm
Geen gegevens in geheugen			Niet aangesloten netadapter zonder batterijen	Plaats vier nieuwe, identieke 1,5 V batterijen type AA
Onverklaarbare waarden			Verkeerd gebruik	Volg de instructies, herhaal de meting

OMRON

M7Nederlands

8. Onderhoud en reserveonderdelen

Reinigingsinstructies

• Gebruik een zachte, droge doek om vlekken van de OMRON M7 te vegen.
• Gebruik een zachte, vochtige doek en zeep om de bloeddrukmeter en de manchet te reinigen.

Let op! Gebruik geen verdunningsmiddelen of soortgelijke oplosmiddelen!

Let op! Was de manchet niet.

- Voer zelf geen reparaties uit. Raadpleeg bij een defect uw OMRON-leverancier of -distributeur, zoals weergegeven op de verpakking.

Kalibratie

- Het is raadzaam om de OMRON M7 om de twee jaar te laten nakijken om een goede en correcte werking te garanderen. Raadpleeg uw OMRON-leverancier of - distributeur, zoals weergegeven op de verpakking.

Manchet vervangen

- Bewaar de luchtsteker zodat u deze bij de nieuwe manchet kunt gebruiken.

Batterijen vervangen

- Verwijder de batterijen uit het batterijcompartiment en plaats vier nieuwe, identieke 1,5 V batterijen type AA.

Reserveonderdelen

- De door OMRON gehanteerde kwaliteitsnormen liggen erg hoog. Om die reden is er voor dit apparaat geen sprake van reserveonderdelen, aangezien na elke vervanging van onderdelen een grondige kalibratie vereist is.

Let op! Werp de batterijen en de OMRON M7 weg volgens de plaatselijke regelgeving inzake het wegwerpen van elektronische producten.

Productnaam Digitale automatische bloeddrukmeter

Model M7

Scherm Digitaal LCD

Meetbereik Druk: 0 - 299 mmHg / Hartslag: 40 - 180 /minuut

Nauwkeurigheid Druk: ± 3 mmHg / Hartslag: ± 5% van de op het scherm weergegeven waarde

Oppompen Automatisch (Fuzzy control)

Ontluchten Automatische ontluchting door geregeld ontluchtingsventiel

Drukdetectie Druksensor met elektrostatisch vermogen

Geheugen 90 metingen

Stroomvoorziening 4 st. 1,5 V batterijen type AA

Netadapter (optioneel)

Levensduur batterij Nieuwe batterijen gaan ongeveer 300 metingen mee

Bedrijfstemperatuur /

Vochtigheid +10°C tot +40°C / 30% tot max. 85% relatieve vochtigheid

Gebruiksomgeving Vrij van overmatige trillingen, schokken, magnetische velden, elektromagnetische interferentie enz.

Opslagtemperatuur /

Vochtigheid -20°C tot +60°C /10% tot max. 95% relatieve vochtigheid

Gewicht Bloeddrukmeter ca. 400 g, zonder batterijen, manchet ca. 130 g

Afmetingen buitenzijde Ca 165 mm (B) x 73 mm (H) x 110 mm (D), manchet ca. ongeveer 150 mm (B) x 582 mm (L)

armomtrek 22 cm tot 42 cm

Accessoires

Optionele onderdelen

Opmerking

Manchetmodel HEM-CUFF-P, cassette, gebruikershandleiding, garantiekaart, bloeddrukpaspoort

Netadapter, verlengde luchtslang

Technische wijzigingen mogelijk zonder voorafgaande kennisgeving

Fabrikant

EU-vertegenwoordiger

Dit apparaat voldoet aan de EU-richtlijn 93/42/EEC (Richtlijn Medische Hulpmiddelen). Deze bloeddrukmonitor werd ontworpen in overeenstemming met de Europese standaard EN1060 voor niet-invasieve sphygmomanometers; deel 1 over de algemene vereisten en deel 3 over de aanvullende vereisten voor elektromechanische bloeddrukmeetsystemen.

OMRON

M7Nederlands

8 Algemene informatie over bloeddruk

Bloedsomloop

Via de bloedsomloop wordt het lichaam van zuurstof voorzien. De bloeddruk is de druk op wanden van de slagaderen.

De waarde voor de systolische bloeddruk (bovendruk of bovenste waarde) is de bloeddruk die ontstaat wanneer de hartspier samentrekt.

De waarde voor de diasystolische bloeddruk (onderdruk of onderste waarde) is de bloeddruk die ontstaat wanneer de hartspier ontpant.

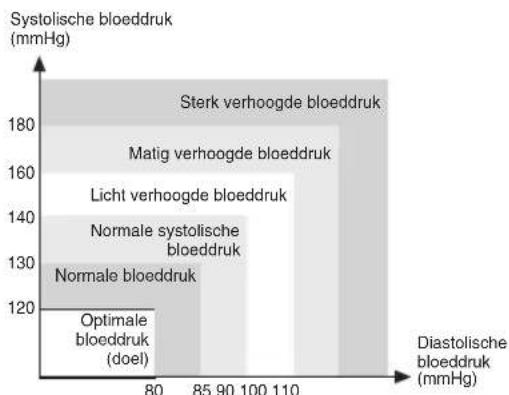

Classificatie van bloeddruk

De Wereldgezondheidsorganisatie (WHO) en de International Society of Hypertension (ISH) hebben een classificatie voor bloeddruk samengesteld. Deze classificatie is gebaseerd op de bloeddrukwaarden die werden gemeten bij zittende patiënten op de poliklinische afdeling van een ziekenhuis.

Gezondheid en bloeddruk

Gevallen van hypertensie nemen toe met de leeftijd. Bovendien neemt de elasticiteit van de bloedvaten af bij een gebrek aan lichaamsbeweging, overtollig lichaamsvet en hoge cholesterol (LDL), dat zich vasthecht aan de binnenkant van de bloedvaten.

Hypertensie versnelt aderverkalking, wat kan leiden tot ernstige aandoeningen zoals een beroerte of hartaanval. Het is dus erg belangrijk om te weten of u een gezonde bloeddruk hebt. Gedurende de hele dag kan uw bloeddruk per minuut verschillen. Daarom dient u regelmatig metingen uit te voeren, zodat u uw gemiddelde bloeddruk kent.

Symptomen van hoge bloeddruk

Hoge bloeddruk kan lange tijd onopgemerkt blijven, omdat er geen zichtbare symptomen mee gepaard gaan. De volgende factoren zijn mogelijke oorzaken voor abnormaal hoge bloeddruk:

• Overgewicht
• Hoge cholesterolwaarde
- Roken
• Overmatig alcoholgebruik
- Stress en emotionele problemen
• Overmatig gebruik van zout
• Gebrek aan lichaamsbeweging
• Genetische/erfelijke aanleg
- Onderliggende ziekten, zoals een nierstoornis of endocriene afwijking

Volgens de classificatie van bloeddruk door de WHO/ISH.

OMRON

M7Nederlands

Bloeddruk meten

Als u dagelijks uw bloeddruk meet, kunt u in een vroeg stadium hoge bloeddruk ontdekken en hiervoor worden behandeld.

Als u via de oscillometrische methode uw bloeddruk wilt bepalen, worden de drukschommelingen die worden veroorzaakt door de polsgolven gemeten.

Aangezien uw bloeddruk gedurende de dag voortdurend verandert (zie grafiek op de volgende pagina), dient u steeds op hetzelfde tijdstip van de dag uw bloeddruk te meten. Anders kunnen de metingen niet worden vergeleken. U bent mogelijk meer gespannen en nerveus bij de dokter, waardoor uw bloeddruk hoger is dan wanneer u thuis in uw vertrouwde omgeving uw bloeddruk meet. Dit fenomeen wordt "witte jassen hypertensie" genoemd.

Hoge bloeddruk behandelen

Als de bovenste waarde van uw bloeddruk ligt tussen 140 - 160 mmHg en de onderste waarde tussen 90 - 95 mmHg bij herhaalde metingen gespreid over meerdere dagen, is het raadzaam uw arts te raadplegen voor een uitgebreid medisch onderzoek. U kunt de voorgeschreven behandeling van uw arts aanvullen op de volgende manier:

• Afvallen en uw cholesterolniveau verlagen door een dieet met minder calorieën en vet in te nemen. Minder dierlijke vetten verbruiken en meer fruit en groenten eten.
• Alcoholgebruik verminderen.
• Inname van zout verlagen: de Duitse Vereniging voor de Bestrijding van Hoge Bloeddruk beveelt gemiddeld zes gram zout per dag aan (dit is één theelepel).
• Stoppen met roken.
• Regelmatig bewegen.
• Uw bloeddruk in de gaten houden.

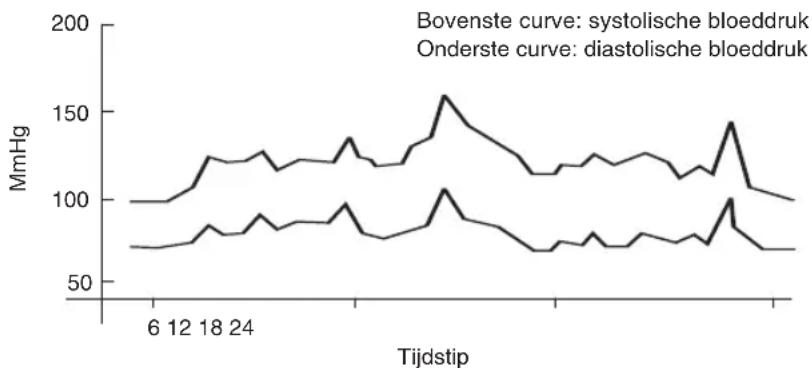

Voorbeeld: schommeling op een dag (man, 35 jaar)
