GEBRUIKSAANWIJZING TS56 REVO

Merknaam Honda GXR120 KREU
Vermogen 3 kW
Cilinderinhoud	121	cc
Toerental	3600	rpm
Luchtfilter	Droog
Brandstof	Loodvrij
Motorolie	15W40
Uitstoot CO	5%
Uitstoot HC	99 PPM

(Zie ook handleiding van de motor)

Veiligheidsinstructies

Algemeen

• Alvorens men de machine gaat gebruiken, lees eerst dit instructieboek aandachtig door.
• Lees tevens de handleiding van de motor aandachtig door.
• Weet zeker dat de bediener bekwaam is met de machine en de veiligheid instructies.
• Gebruik de machine alleen voor het doel waarvoor die gemaakt is.
• Zorg dat de machine niet kan vallen, wegglijden of kantelen.
• Werk altijd met een noodplan.

Het vullen van de brandstoftank

• Nooit roken tijdens het vullen.
• Noolt vullen in nabijheid van een open vuur of gloeiende voorwerpen.
• Nooit morsen tijdens het vullen.
• Noolt vullen bij draaiende motor of als de motor nog heet is.
• De tankdop na het vullen er weer goed opdraaien.

Het gebruik van de machine

• Verlaat een machine die aanstaat nooit.
• Nooit roken tijdens het bedienen van de machine.
• Hou handen, voeten, haar en kleding uit de buurt van de bewegende delen.
• Draag altijd veiligheidskleding als u met de machine werkt.
• Bestuur de machine alleen met de stuurbeugel.

Bediening

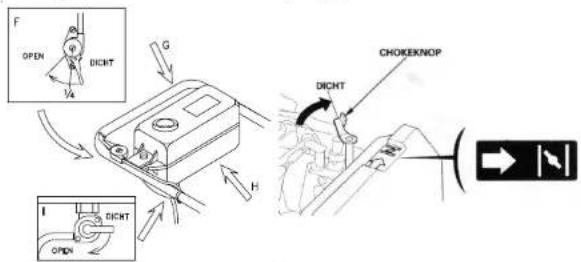

Voor het starten

- Zorg dat de brandstoftank (H) gevuld is.

Starten

1) Open de brandstofkraan (I) onderaan de tank
2) Zet de chokehendel in de stand "CLOSE". (Let op: niet gebruiken indien de motor warm is!!)
3) Druk de gashendel geheel naar laag.

Nemaco Bouwmachines

4) De motorschakelaar op "ON" zetten

5) Trek aan de startgreep om de motor te starten.
6) Zet de chokehendel in de stand "OPEN"
7) Wanneer de motor loopt opent men de gashendel volledig. Bij een "koude motor" laat men eerst de motor een minuut "warmlopen". De gashendel staat tijdens het "warmlopen" in de laagste stand !!

Tijdens bediening

• Bestuur de machine altijd met de stuurbeugel ( G ).
• Zorg ervoor dat de stampvoet altijd parallel ten opzichte van de grond blijft.
• Forceer en overbelast de machine niet.

Stoppen

1) Zet de gashendel ( F ) op de stand "DICHT".
2) De motorschakelaar op "OFF" zetten.
3) Sluit de brandstofkraan (I).

Onderhoud en inspectie

Periode	Onderhoud
Voor het starten	-Controleer het brandstof niveau-Controleer oliepeil van machine m.b.v oliepeiliglas*-Controleer de motorolie
Regelmatig	-Controleer op losse bouten, moeren e.d.-Koelvinnen van motor schoonmaken
Elke 5 draaiuren	-Controleer en/of reinig het luchtfilter
Elke 25 draaiuren	-Controleer bougie-Controleer stampvoet- Luchtfilter vervangen
Elke 50 draaiuren	-Eenmalig olie van stampvoet verversen, daarna om de 300 draaiuren!
Elke 100 draaiuren	-Vervang bougie-Motorolie vervangen
Elke 300 draaiuren	-Volledige servicebeurt door een erkend dealer

*) Oliepeilglas : Als de machine horizontaal vlak staat, dan moet in het oliepeilglas olie zichtbaar zijn.
Zie ook handleiding van de motor.

Transport

• Houd de machine vlak zodat er geen brandstof kan lekken.
• Tijdens het transport van de machine altijd de brandstof kraan gesloten houden.

Storingen-Oorzaken

Storing	Oorzaken
Motor start niet of slaat af.	-Motor schakelaar “OFF”-Brandstoftank leeg.-Brandstofkraan gesloten-Bougiekabel los-Bougie smerig/defect*-Afstelling niet goed*
Motor is moeilijk te starten, accelereert niet of loopt onregelmatig.	-Luchtfilter smerig-Losse verbinding tussen carburateur en motor-Bougie smerig/defect*-Lekkende pakking*
Motor word te warm.	-Koelvinnen motor smerig-Luchttoevoer verhinderd
Motor loopt, maar machine stampt niet.	-Koppeling defect of versleten*-Gebroken drijfstang of tandwiel*-Gebroken rondsol of koppelingstrommel*
Motor loopt, maar machine stampt onregelmatig.	-Koppelingsoppervlak vervuilt (mogelijk met olie of vet)-Koppeling versleten*-Gebroken of slechte veren*

*) Neem contact op met dealer
Wanneer een storing hierboven niet is vermeld raadpleeg dan ook de handleiding van de motor of neem contact op met uw dealer.

Bestel instructie

• Vermeld van het te bestellen onderdeel het bestelnummer en geef tevens een korte omschrijving.
• Vermeld het type machine en het serienummer.
• Vermeld het complete bestemmingsadres.
• Stuur dit naar:
  Nemaco Bouwmachines B.V.
  Van den Bergsweg 17
  7442 CK Nijverdal
• Mail: [e-mail]

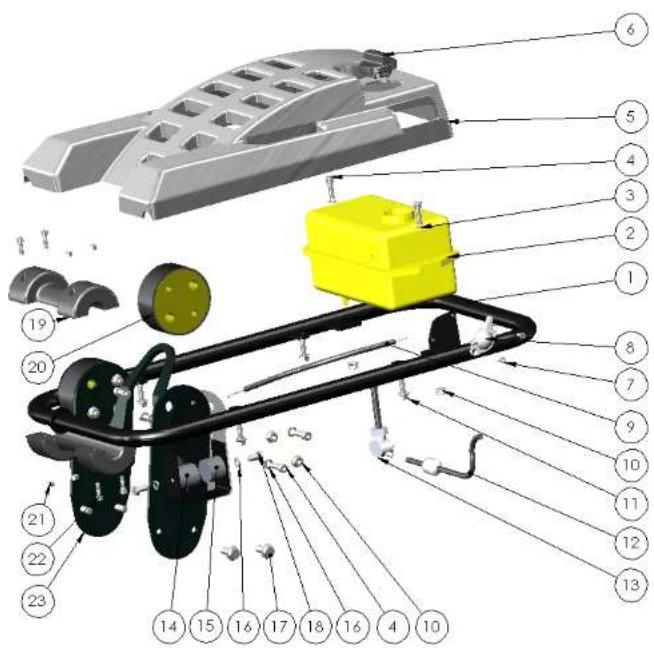

Stuurbeugel/ Guiding Handle/ Führungsbugel

Beschrijving / Description / Beschreibung
