Producttype	Airconditioner (split-systeem)
Merk	Haier
Model	AS24NS1HRA
Koelfunctie	Ja (COOL-modus)
Verwarmingsfunctie	Ja (HEAT-modus)
Ontvochtigingsfunctie	Ja (DRY-modus)
Ventilatorsnelheden	Laag, Midden, Hoog, Auto
Luchtstroomrichting (boven/onder)	Verstelbaar via SWING-knop
Luchtstroomrichting (links/rechts)	Verstelbaar via SWING-knop
Timerfunctie	24-uurs timer (AAN/UIT)
Afstandsbediening	Infrarood met LCD-display
Power-modus	Snelle koeling
Eco-modus	Energiebesparing
Sleep-modus	Automatische temperatuuraanpassing 's nachts
Smart-modus	Automatische modusselectie
Gezondheidsfunctie	HEALTH (anionen) en HEALTH AIRFLOW
Quiet-modus	Stille werking voor rust
10°C-modus	Ruimtetemperatuur op minimaal 10°C instellen
Childlock	Vergrendeling knoppen
Luchtfilter	Verwijderbaar, wasbaar (elke 15 dagen reinigen)
Speciale filters	Fotokatalytisch (elke 6 maanden vervangen) en bacteriedodend
Werktemperatuurbereik (koeling)	Binnen: 21-32°C DB/WB; Buiten: 18-46°C DB
Werktemperatuurbereik (verwarming)	Binnen: 15-27°C DB; Buiten: -7 tot 24°C DB/WB (inverter tot -15°C)
Stroomuitvalherstel	Automatisch herstel met 3 minuten vertraging
Zekering bord	Binnen: T 3.15A/250V; Buiten: T 25A/250V

Veelgestelde vragen - AS24NS1HRA HAIER

Hoe stel ik de klok in op de afstandsbediening?

Druk op de CLOCK-knop, gebruik '+' of '-' om de juiste tijd in te stellen (elke druk verandert 1 minuut, ingedrukt houden versnelt). Druk op CONFIRM om de tijd te bevestigen.

Hoe vervang ik de batterijen van de afstandsbediening?

Verwijder het dekseltje aan de achterkant, plaats 2 R-03 batterijen met de juiste polariteit (+/-) en plaats het dekseltje terug.

Wat betekent een wazig display op de afstandsbediening?

Een wazig of volledig display geeft aan dat de batterijen bijna leeg zijn. Vervang de batterijen. Haal ze anders enkele minuten uit de afstandsbediening en plaats ze terug.

Hoe maak ik het luchtfilter schoon?

Open het rooster door het omhoog te trekken, verwijder het filter door het centrum omhoog te duwen en naar beneden te trekken. Stofzuig of was het filter met water, laat het volledig drogen in de schaduw en plaats het terug met de 'FRONT'-indicatie naar voren.

Hoe stel ik de timer in?

Zorg dat de klok correct is ingesteld. Druk op TIMER ON of TIMER OFF, gebruik '+' of '-' om de gewenste tijd in te stellen (van 1 minuut tot 24 uur) en bevestig met CONFIRM. Om te annuleren, druk meerdere keren op CANCEL.

Wat doet de SLEEP-modus?

In de SLEEP-modus past de airconditioner de temperatuur automatisch aan voor een comfortabele nachtrust. In COOL/DRY-modus stijgt de temperatuur na 1 uur met 1°C, na 2 uur nog eens 1°C, en na in totaal 8 uur stopt de unit. In HEAT-modus daalt de temperatuur na 1 uur met 2°C, na 2 uur nog eens 2°C, en na 3 uur stijgt deze 1°C, waarna de unit na nog 3 uur stopt.

De airconditioner reageert niet op de afstandsbediening. Wat moet ik doen?

Controleer of de batterijen niet leeg zijn en of er geen obstakels zijn tussen de afstandsbediening en het apparaat (maximale afstand 7 meter). Fluorescerende lampen of andere draadloze signalen kunnen de werking storen. Druk indien nodig met een scherp voorwerp op de RESET-knop op de afstandsbediening.

Hoe activeer ik de HEALTH-functie?

Druk op de HEALTH-knop op de afstandsbediening. Het HEALTH-pictogram verschijnt op het display en de waterionengenerator start, die anionen produceert om de lucht te zuiveren en bacteriën te elimineren. De functie werkt alleen wanneer de ventilator van de binnenunit draait.

Kan ik de luchtstroom handmatig verstellen?

Nee, de horizontale en verticale lamellen kunnen niet handmatig worden bewogen. Gebruik de SWING-knoppen op de afstandsbediening voor de automatische stand of om een vaste stand te kiezen. Handmatig verstellen kan de werking verstoren.

Wat zijn de foutmeldingen en hoe los ik ze op?

Als de airconditioner niet normaal werkt, controleer dan of de stekker in het stopcontact zit, of de stroom niet is uitgevallen, of de zekering is gesprongen, en of het luchtfilter schoon is. Zorg dat er geen obstakels zijn voor de luchtinlaat en -uitlaat. Als het probleem aanhoudt, schakel de stroom uit en neem contact op met de service.

GEBRUIKSAANWIJZING AS24NS1HRA HAIER

- Gelieve deze gebruiksaanwijzing door te nemen alvorens de airconditioner te bedienen Houd deze gebruiksaanwijzing bij voor toekomstige vragen

Inhoud

ONDERDELEN EN FUNCTIES 1

WERKING 2

ONDERHOUD EN WAARSCHUWING 11

FOUTMELDING 14

Onderdelen en functies

Binnendeel Buitendeel

Het eigenlijke inlaatrooster in deze handleiding kan verschillen afhankelijk van het type product.

Display bord

1 Signaalontvanger ② Ruimte temp.display Bij ontvangst van het signaal van de afstandsbediening toont het display de set temp ③ COOL display

4 HEAT display

5 HEALTH display 6 DRY display

Buitenkant van de bediening

1. FAN SPEED knop Voor het instellen van de ventilatorsnelheid.
2. SWING knop links/rechts
3. DRY knop voor de ontvochtigingsmode
4. HEAT knop Voor de verwarmingsmode
5. COOL knop voor de koelmode
6. QUIET knop
7. Weergave van de status
8. Weergave van de werkingsmode
9. Signaal zender
10. Weergave signaal zending
11. TEMP weergave
12. Weergave ventilatorsnelheid en swing functie (L/R-B/O)
13. TIMER ON weergave TIMER OFF weergave KLOK weergave
14. ON / OFF knop
15. TEMP knop Voor het instellen van de gewenste temp.
16. SWING knop boven/onder
17. ECO knop spaarstand functie

Werking

Binnenkant bediening

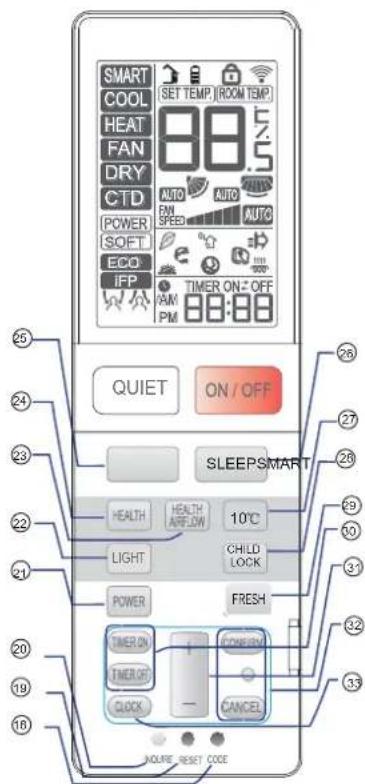

1. CODE knop Voor het instellen van de zendfrequentie. Keuze uit A of B.
2. RESET knop Wanneer de afstandsbediening niet normaal reageert, met een scherp voorwerp deze knop indrukken voor een reset
3. I NQUIRE knop Weergave van de buitentemperatuur en het opgenomen vermogen van de airconditioner (bv.

Het display toont "01", het opgenomen vermogen is 100W; "02", het opgenomen vermogen is 200W, enz.)

1. POWER knop
2. LIGHT knop Verlicht al dan niet het display
3. HEALTH AIRFLOW knop
4. HEALTH knop
5. SMART knop Voor de SMART mode (deze functie is niet beschikbaar in alle modellen)
6. SLEEP knop
7. 10 °C knop Stel de ruimtetemperatuur in op minimaal 10°C
8. CHILDLOCK knop Bij het indrukken zullen al de andere knoppen geblokkeerd zijn, druk nogmaals om te annuleren
9. FRESH knop
10. TIMER ON / OFF knop
11. HOUR knop Voor het instellen van de tijd of timer
12. CANCEL/CONFIRM knop Voor het bevestigen of annuleren van bedieningen
13. CLOCK knop

Volgende functies en weergaven zijn niet beschikbaar: ②

Laden van de batterij

1

Verwijder het dekseltje;

2

Plaats de batterijen zoals aangetoond. 2 R-03 batterijen, en houd rekening met "+"/"-";

3

Plaats het dekseltje terug

Klok instelling

Druk op de CLOCK-knop.

Druk op "+" of "-" om de juiste tijd in te stellen.

Elke druk zal de tijd met 1 minuut doen toe- of afnemen. Door het ingedrukt houden van de knop zal de tijd sneller veranderen.

Bevestig de tijd.

Druk op CONFIRM, "AM" en "PM" stoppen met knipperen en de klok begint te lopen.

Nota:

De afstand tussen zender en ontvanger mag de 7 m niet overschrijden en er mogen geen hindernissen zijn.

Indien er fluorescerende lampen in de ruimte hangen, kan het signaal gestoord worden, alsook door andere draadloze signalen. In dit geval zal de afstand korter moeten zijn.

Volledige display of wazige display duidt erop dat de batterijen leeg zijn. Vervang bijgevolg de batterijen. Bij slecht werken van de afstandsbediening kan men ook enkele minuten de batterijen uithalen, waarna deze terug te plaatsen.

Tip:

Bij langdurig niet gebruiken van de airconditioner, verwijder dan de batterijen.

Werking

QUIET-modus

Nederlands

Je kunt deze functie gebruiken om te ontspannen of te lezen. Bij elke druk wordt SOFT weergegeven. De airconditioner start in de SOFT-functie. In de SOFT-modus draait de ventilator op lage snelheid. Druk nogmaals op SOFT, SOFT verdwijnt en de functie is geannuleerd.

COOL-, HEAT- en DRY-modus

Druk op de HEAT-knop op de afstandsbediening.

Druk op de DRY-knop op de afstandsbediening.

1. In de DRY-modus, wanneer de ruimtetemperatuur lager wordt dan de ingestelde temperatuur +2 °C, draait de ventilator met tussenpozen op lage snelheid. De afstandsbediening onthoudt steeds de laatst gekozen modus. Bij het uitschakelen van de airconditioner, druk op de ON/OFF-knop en de airconditioner start opnieuw in de laatst gekozen modus.

Werking

1. Druk op de TEMP-knop.

△ Bij elke druk op de knop wordt de temperatuur met 0,5 °C verhoogd. ∇ Bij elke druk op de knop wordt de temperatuur met 0,5 °C verlaagd.

De airconditioner start om de ingestelde temperatuur te bereiken.

2. FAN-werking

Druk op de FAN SPEED-knop. Bij elke druk wordt de ventilatorsnelheid aangepast naar laag, medium, hoog of automatische snelheid.

De airconditioner werkt vervolgens op de ingestelde ventilatorsnelheid.

De temperatuur kan worden ingesteld per 0,5 °C, maar het display van het binnendeel kan alleen gehele getallen tonen. Daarom wordt, als er een temperatuur van 24,5 °C wordt ingesteld, op het display 24 °C getoond.

1. Boven/onder swing-functie

leder druk op de " SWING" knop, zal de luchtstroom richten zoals onderaan op het icoontje wordt weergegevens

COOL/DRY:

2 Links/rechts swing functie

ledere druk op de " SWING" knop, zal de luchtstroom richten zoals onderstaande icoontjes

Oorspronkelijk stand

• Bij hoge vochtigheid can er condenswater meegeblazen worden in de verticale flaps volledig naar links of rechts staan.
• Er wordt afgeraden om de horizontale flaps gedurende lange tijd naar boven of onder te richten, wederom is er kans op condens.
• Aangezien de koudelucht naar beneden zakt is het aangeraden om de horizontale flap te gebruiken om een optimale luchtverdeling te verkrijgen

HEALTH Werking HEALTH AIRFLW Werking

De Water Ionen generator in de AC kan een grote hoeveelheid anionen generen en zorgt voor een perfecte balans van anionen in de lucht asook het elimineren van bacteriën in de ruimte en de lucht te zuiveren

Druk HEALTH knop

Bij het indrukken,Verschijnt dit icoontje op de display en start de health functie.

Instellen van de Health air flow functie

1). Druk op de health air flow knop Verschijnt op de display, richt de uitblaas naar boven en vermijd de uitblaas op personen.

2). Druk nogmaals op de health air flow knop, Verschijnt op de display, richt de uitblaas naar onder en vermijd de uitblaas op personen.

Schakel de health air flow functie uit

Druk nogmaals, 📋 en het icoontje verdwijnt, de health functie stopt.

Druk nogmaals op de health air flow knop en de AC zal beginnen te werken volgens de laatst ingestelde mode

Nota:

Het uitblaasliniaal kan niet manueel bedient worden, indien deze toch manueel wordt opengetrokken zal de werking niet correct zijn

Wanneer de FAN van het binnendeel draait is de health functie beschikbaar. (De functie is beschikbaar in iedere mode) Wanneer de FAN van het binnendeel niet draait zal de health lamp oplichten maar zullen er geen anionen gegenereerd worden.

Nota:

1. Na het selecteren van de health air flow functie is de positie van het uitblaasliniaal vast.
2. In verwarming selecteert men mode.
3. In koeling selecteert men best mode.
4. Gebruik in koeling en ontvochtiging gedurende een lange tijd bij grote luchtvochtigheid is het mogelijk dat er condensdruppels vormen.
5. Selecteer steeds de meest geschikte positie van het uitblaasliniaal afhankelijk van de actuele mode

Werking

POWER Werking TIMER Werking

POWER Werking

Deze functie dient voor een snelle koeling.

Stel eerst de klok correct in zoals voorheen uitgelegd. Via deze functie is het mogelijk om de AC gedurende de dag aan of uit te schakelen.

1 Selecteer de gewenste mode.

Selecteer de tijd voor TIMER ON.

Afstandsbediening: "TIMER ON"

Selecteer de tijd voor TIMER OFF.

Afstandsbediening: "TIMER OFF"

2 Tijdsinstelling

1 min, bij het ingedrukt houden zal de tijd sneller stijgen of dalen. De tijden kunnen ingesteld worden over 24h.

3 Bevestig je instellingen door op confirm te drukken.

Tip:

Tijdens de POWER mode in snelle koeling zal de ruimtetemperatuur niet homogeen verdeeld zijn.

Om de TIMER functie te annuleren druk enkele malen op cancel.

Werking

SLEEP functie

Voor het slapen gaan kan men simpelweg op de SLEEP knop drukken om een geruisloze en comfortabele nacht te hebben.

Druk op de SLEEP knop.

Werking Mode

1. In COOL, DRY mode

1 uur na het starten van de SLEEP mode zal de temperatuur met 1 °C stijgen ten opzichte van de ingestelde temperatuur. Na nog 1 uur stijgt de temperatuur weer met 1 °C. Zo zal de unit nog 6 uren draaien waarna hij stopt, en dit opdat de temperatuur niet te laag is gedurende de nacht.

De temperatuur van de ruimte is lager dan de ingestelde temperatuur opdat de temperatuur niet te hoog is gedurende de nacht.

3. In SMART mode

De unit zal in dezelfde SLEEP mode werken als de mode die automatisch werd geselecteerd door de SMART functie.

Herstel na stroomuitval

Bij een eerste opstart zal de compressor pas draaien na 3 minuten ter bescherming. Tevens na een stroomuitval zal het binnendeel opstarten maar de compressor pas 3 minuten later.

2. In HEAT mode

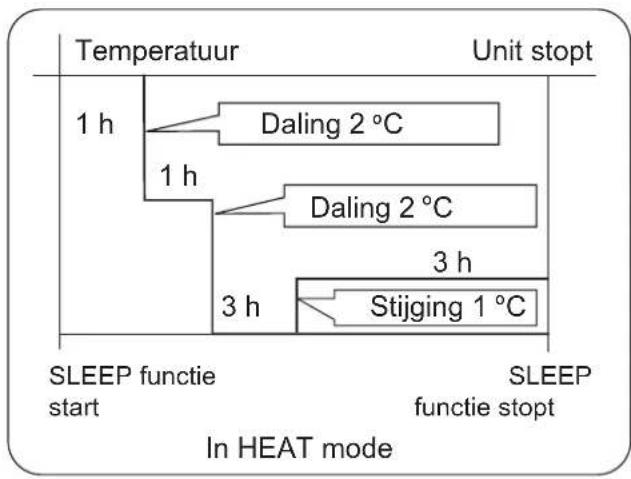

1 uur na de SLEEP functie start zal de temperatuur met 2 °C dalen ten opzichte van de ingestelde temperatuur. Na nog 1 uur zal de temperatuur weer 2 °C dalen. Na nog 3 uur zal de temperatuur stijgen met 1 °C. Vervolgens werkt de unit nog drie uren waarna deze stopt.

Operation

SMART Werking ECO Werking

(Deze functie is niet beschikbaar op sommige modellen) Slechts één druk op de knop voor een comfortabele ruimtetemperatuur. Met de SMART functie zal de unit volledig automatisch werken en schakelen tussen de verschillende modes afhankelijk van de ruimtecondities.

SMART start

Druk op de ON/OFF-knop, de unit start. Druk op de SMART-knop, "SMART" wordt weergegeven op de display van de afstandsbediening.

Automatische aanpassing aan de buitencondities en dit in spaarstand.

Druk op de ECONOMY-knop.

wordt weergegeven op de display van de afstandsbediening en de ECONOMY-functie start.

Druk nogmaals op de

ECONOMY-knop en de functie

wordt geannuleerd, het icoontje verdwijnt tevens op de display.

• SMART FRESH
• SMART Defrost • SMART FAN SPEED • SMART FAN HEALTH
• SMART DRY
• SMART SOFT • SMART Control temperature

of

ON / OFF

SMART stopt

Onderhoud

Slim gebruik van de Air Conditioner

Juiste kamertemperatuur	Lucht aanzuig of uitblaas niet hinderen
Sluit vensters en deuren voor gebruik	Efficient gebruik van de timer
If the unit is not to be used for a long time, turn off the power supply main switch.OFF	Use the louvers effectively

Gebruik volgende poetsproducten NIET

Water boven 40°C kan verkleuring of vervorming tot gevolg hebben.

Luchtfilter poetsen

1. Open het rooster door deze omhoog te trekken. 2. Verwijder de filter. Duw het centrum van de filter omhoog tot deze loskomt en verwijder de filter neerwaarts. 3. Poets de filter. Gebruik een stofzuiger voor het stof, was de filter met water maar laat deze compleet drogen in de schaduw. 4. Plaats de filter terug. Bevestig het filter correct, zodat de "FRONT" indicatie aan de voorzijde zit. Zorg ervoor dat het filter volledig vast zit achter de aanslag, indien de rechter of linker filter niet degelijk vastzitten kan dit defecten veroorzaken. 5. Plaats het rooster terug.

Vervangen van de luchtfilter

1. Open het rooster

Open het rooster door gebruik te maken van het daartoe bestemd gereedschap dat zich aan de rechterkant van de unit bevindt.

2. Verwijder de filter

Schuif de knop iets omhoog om het filter los te maken, trek deze dan omlaag.

3. Plaats de nieuwe filter

Plaats de luchtfilters in de rechter en linker filter frames.

4. Bevestig de standaard filter

(Verplichte installatie)

Opgelet:

De witte zijde van de fotokatalytische luchtzuiveringsfilter moet naar buiten gericht zijn, en de zwarte zijde naar het apparaat. De groene kant van de bacteriedodende medium luchtfilter moet naar buiten gericht zijn, en de witte zijde naar het apparaat.

5. Sluit het rooster

Sluit het rooster degelijk.

NOTA:

• De fotokatalytische luchtzuiveringsfilter wordt na een vaste tijd verzadigd. In een normaal gezin moet deze elke 6 maanden worden vervangen.
• Het bacteriedodende medium zuiveringsfilter kan lange tijd worden gebruikt zonder vervanging. Maar tijdens het gebruik moet u het stof regelmatig verwijderen.
• Bewaar het bacteriedodende medium op een koele en droge plaats, anders verliest het zijn sterilisatiefunctie.

Veiligheid

WAARSCHUWING

WAARSCHUWING

WAARSCHUWING

Wanneer abnormaliteit zoalsverbranies worden gevonden,toestel o.lijk uitschakelen en dewinkel ccenOFF striktehandhaving		Gebruik eenappartgezekerd circals voeding	Controleer dejuisteaansluiting vandecondensafvoe[1]
Sluit netsnoer aan ophet stopcontact volledig STRIKTEHANDHAVING	Gebruik het juiste voltage STRICTENFORCEMENT	1.Knip of verleng de voedingskabel niet2.Niet installeren op de plaats waar er eenmogelijkheid van brandbaar gas lekkagerond het apparaat.3.stel het niet bloot aan damp ofolie stoom.[IMAGE]
Gebruik geen netsnoer ineen bundel. VERBODEN	Zorg ervoor dat u hetnetsnoer niet eschadigd. VERBODEN	Steek geen voorwerpen inde luchtinlaat of-uitlaat. VERBODEN
Trek de voeding nietuit als het toestel werkt 'ERBODEN	Richt de luchtstroom niet direct oppersonen, vooral bij baby'sof ouderen VERBODEN	Probeer het toestel nietzelf te herstellen	Sluit deaardingskabelaan

OPGELET

VERBODEN

Neem af en toe verse lucht, vooral als het gastoestel op hetzelfde moment draait.

STRIKTE NALEVING

Bedien het toestel niet met natte handen.

VERBODEN

Installeer het apparaat niet in de buurt van een open haard of een ander verwarmingstoestel.

VERBODEN

Controleer of het toestel degelijk vast staat.

VERBODEN

Giet geen water over het toestel om het te poetsen.

Plaats geen planten of dieren in de directe luchtstroom.

VERBODEN

Plaats geen objecten op het toestel en klim er niet op.

VERBODEN

Plaats geen vazen of waterreservoirs op het toestel.

VERBODEN

Storingen

Alvorens de service te contacteren, controleer onderstaande punten.

	Fenomeen Mogelijke oorzaak
Normale Prestatie inspectie	Het systeem herstart niet Onmiddelijk	Indien het toestel uit staat, herstart het niet onmiddelijk tot 3 minuten om zijn Om het systeem te beschermenAls de voeding is weggevallen zal de beschermingsfunctie in werking treden voor 3 minuten om het systeem te beschermen
	Ik hoor een geluid	Tijdens opstart of stoppen van het toestel kan er een borrelend geluid optreden 2-3 minuten nadat de unit is opgestartt is dit geluid meer merkbaar (Dit geluid is afkomstig van het koudemiddel dat door de unit stroomt.)Tijdens de werking kan er een krakend geluid optreden.Dit geluid wordt veroorzaakt door het uitzetten of krimpen van de omkasting omwill van de temperatuursveranderingenIndien er een zwaar geluid uit de luchtuitblaas te horen valt kan het zijn dat de filter te vuil is
	Geurhinde r	Dit komt doordat het toestel interne geuren laat circuleren zoals de geur van sigaretten meubel ed...
	Er komt damp uit het toestel	Tijdens koeling en ontvochtiging kan de binnenunit tijdelijk damp blazen omwille van de plotselinge afkoeling
	Tijdens ontvochtiging kan de vent.snelheid niet worden aangepast	In ontvochtiging zal bij een temperatuurs verschil van 2°C met de set temp de ventilatorsnelheid automatisch op LOW slaan ongeacht de FAN speed instelling
Multi check		Steekt het snoer inIs er een stroompanneIs een zekering gesprongen
	Slechte koeling	Is de luchtfilter proper Normaal dient deze om de 15 dagen gekuisd te wordenStaan er obstakels voor de aanzuig en uitblaasIs de temperatuur juist ingesteldStaan er deuren of vensters openKomit er direct zonlicht door het raamZijn er teveel personen of warmtebronnen in de ruimte

Opmerkingen

• Hinder de luchtstroom niet en plaats geen voorwerpen in de aanzuig- of uitblaasrooster.
• Laat kinderen niet spelen met de airconditioner en laat kinderen in geen geval op de buitenunit zitten.

Specificaties

- Het koudemiddelcircuit is lekdicht.

Het toestel heeft het volgende werkingsbereik:

1. Toepasbaar bereik voor de omgevingstemperatuur:

Cooling	Indoor	Maximum:D.B/W.B 32°C/23°CMinimum:D.B/W.B 21°C/15°C
	Outdoor	Maximum:D.B/W.B 46°C/26°CMinimum: D.B 18°C
Heating	Indoor	Maximum:D.B 27°CMinimum: D.B 15°C
	Outdoor	Maximum:D.B/W.B 24°C/18°CMinimum:D.B/W.B -7°C/-8°C
	Outdoor(INVERTER)	Maximum:D.B/W.B 24°C/18°CMinimum:D.B -15°C

1. Indien de voedingskabel beschadigd is, dient deze te worden vervangen door de fabrikant of een service dienst die bevoegd is om deze herstelling uit te voeren.
2. Indien de zekering op de PCB van de binnenunit stuk is, vervang deze dan met het type T. 3.15A/250V; indien de buitenunit, vervang deze met het type T.25A/250V.
3. De aansluiting dient te gebeuren volgens de lokale richtlijnen.
4. Na installatie dient het netsnoer makkelijk bereikbaar te zijn.
5. De afvalbatterijen dienen correct gerecycleerd te worden.
6. Het toestel mag niet door kinderen of baby's zonder toezicht bediend worden.

8. Er dient te worden toegezien dat jonge kinderen niet met het toestel spelen.

1. Gelieve het juiste stopcontact te gebruiken dat past op het netsnoer.
2. Het netsnoer en de bedrading dienen te voldoen aan de lokale regelgeving. 11. Om het toestel te beschermen tegen beschadigingen, gelieve het toestel minstens dertig seconden uit te zetten alvorens de voeding weg te nemen.
