| Type product | Weersafhankelijke regelaar met klokthermostaat |
| Merk | Itho |
| Model | WRT 3001 |
| Werking | Combinatie van weersafhankelijke regelaar en afstandsbediening (klokthermostaat) |
| Voeding afstandsbediening | 3 x 1,5 V LR6 alkaline batterijen |
| Levensduur batterijen | Minimaal 1 jaar, typisch 2 stookseizoenen |
| Schakelklok | Programmeerbaar weekprogramma met 3 ON/OFF momenten per dag |
| Functieschakelaar | 3 standen: automatisch, continu dag, continu nacht |
| Weersafhankelijke regeling | Stooklijn instelbaar via P1 (parallelverschuiving) en P2 (steilheid) |
| Kamerthermostaat functie | Instelbare dag- en nachttemperatuur via knoppen |
| Vorstbeveiliging | Ingebouwde vorstbeveiliging; optioneel extra beveiliging via verlaagde stooklijn |
| Indicatie weersafhankelijke regelaar | Rode LED bij warmtevraag |
| Indicatie afstandsbediening | Rood venster bij warmtevraag |
| Afstandsbediening | 2-draads, te monteren in woonvertrek |
| Weersafhankelijke regelaar | Bij de ketel op te stellen |
| Buitentemperatuuropnemer | Inbegrepen |
| Aanvoertemperatuurvoeler | Inbegrepen |
| Instelcomponenten | P1, P2, P3 (schakeldifferentie), P4 (verlaagde stooklijn) op regelaar |
| Reset | Gelijktijdig indrukken van toetsen [d], [klok], [m] en [hand] |
| Garantie | 1 jaar fabrieksgarantie |
| Reiniging | Contacten schoonmaken met alcohol; geen specifieke reiniging |
| Veiligheid | Serviceschakelaar voor uitschakelen; vorstbeveiliging |
| Toepassing | Geschikt voor cv-installaties met Danfoss radiatorthermostaten |
Veelgestelde vragen - WRT 3001 Itho
Gebruikersvragen over WRT 3001 Itho
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Thermostaat in PDF-formaat gratis! Vind uw handleiding WRT 3001 - Itho en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. WRT 3001 van het merk Itho.
GEBRUIKSAANWIJZING WRT 3001 Itho
- weersafhankelijk regelen in combinatie met Danfoss radiatorthermostaten 4
- kamerthermostaat 5
- nachttemperatuur 6_
* bescherming tegen vorst
Keuzeschakelaars 7
Schakelklok in de afstandsbediening 7
- A. plaatsen van de batterijen 7
- B. indicaties en bedieningsknoppen 8
- C. klok instellen en schakeltijden invoeren 9
* klok op tijd zetten 10
* zomer- en wintertijd 10
* programmeren 10
* verlenging van dag- of nachtprogramma 13
* vakantie 13
* opvragen, wijzigen of wissen van het programma 14
De temperatuurregeling 15
- de weersafhankelijke functie 15
- de klok(kamer)thermostaat functie 17
Automatische overstortregelaar 18
C o m f o r t a b e l e n z u i n i g
Inleiding
De Itho WRT 3001 is een combinatie van een, bij de ketel op te stellen, weersafhankelijke regelaar en een bijbehoren- de 2-draads afstandsbediening (klokthermostaatfunctie), te monteren in het woonvertrek.

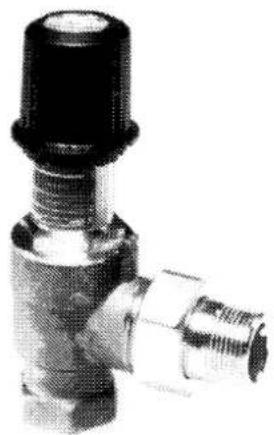

Deze weersafhankelijke regelaar in combinatie met Danfoss radiatorthermostaten is een ideale oplossing voor het comfortabel en energiezuinig regelen van centrale verwarmingssystemen in woningen en andere kleinere cv-installaties.
Door een simpele draai aan de knop bepaalt u zelf of de WRT 3001 functioneert als weersafhankelijke regelaar of als kamerthermostaat.

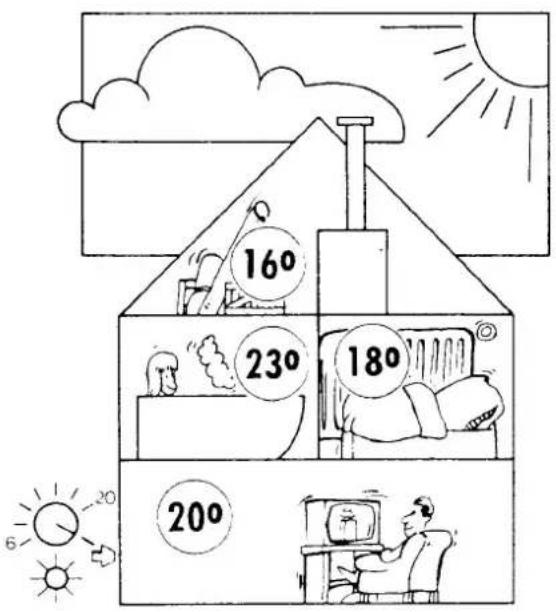

WRT 3001 als weers- afhankelijke regelaar.
De WRT 3001 als weersaf- hankelijke regelaar.
De temperatuur in elk ver- trek kan in principe apart worden geregeld onafhan- kelijk van de temperatuur in het hoofdvertrek.
Deze stand wordt gekozen als meerdere vertrekken in het huis in gebruik zijn.
Keteltemperatuur overdag
Wenst u verwarmingscomfort in het hele huis, dan dient de WRT 3001 als weersafhankelijke regelaar ingesteld te worden. U draait de rechter knop van de afstandsbedie- ning rechtsom naar het symbooltje (radiatorther- mostaat). De temperatuur van het verwarmingswater wordt nu uitsluitend bepaald door de heersende buitentemperatuur. Daardoor krijgt ieder vertrek voldoende warmte toe- gevoerd ongeacht de ruimtetemperatuur in het hoofdvertrek.
De weersafhankelijke regelaar bepaalt, conform de ingestelde stooklijn, de (maximum) keteltemperatuur gedurende dagbedrijf.

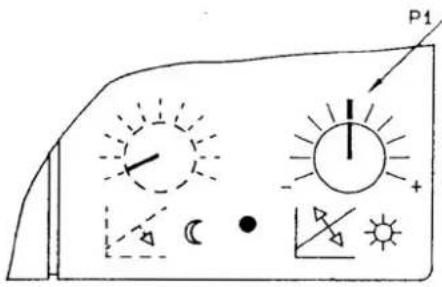

Met de rechterknop P1 op de weersafhankelijke regelaar kan de stooklijn eenvoudig wat hoger of lager gezet worden indien u vindt dat de keteltemperatuur wat te laag of te hoog is. Wacht met eventueel opnieuw bijstellen ten minste 8 uur om het systeem de gelegenheid te geven op de nieuwe instelling "in te spelen".

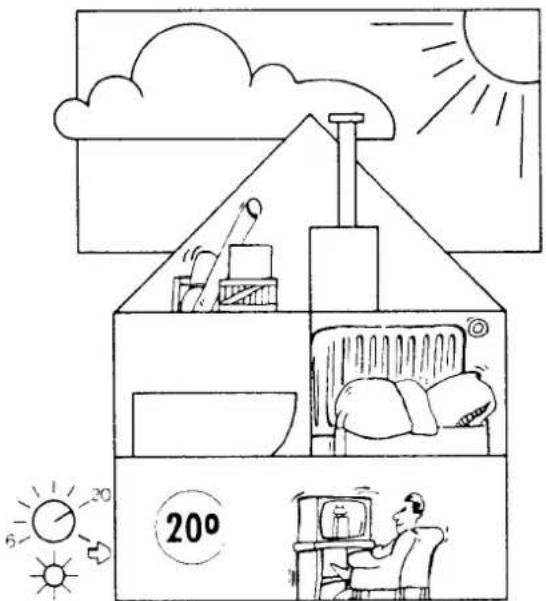

Kamerthermostaat
Wanneer de huisgenoten hun kamer, werk- of hobbyruimte niet gebruiken, kunt u de WRT 3001 ook als kamerthermostaat gebruiken.
In het algemeen zal de cv-installatie in deze stand extra zuinig werken omdat de ketel uitsluitend brandt als de temperatuur in het vertrek waar de afstandsbediening is aangebracht te laag wordt.
De WRT 3001 als kamerthermostaat. Alleen de temperatuur in het hoofdvertrek wordt ge-regeld. De temperatuur in alle andere vertrekken is "onbepaald" en hangt van de warmtevraag van het hoofdvertrek af. Als er veel vrije warmte beschik-baar is - lampen, TV, open haard enz. - dan wordt de temperatuur in de andere vertrekken fors lager (zuinig stoken!). Deze stand wordt gekozen als alleen de temperatuur in de woonkamer belangrijk is
Nachttemperatuur instelling in woningen.
Ook nooit een te hoge keteltemperatuur
elvoorkomend

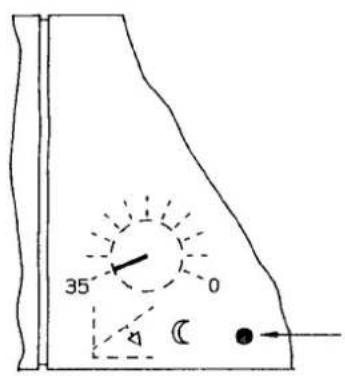

Nachttemperatuur
De linkerknop van de afstandsbediening (met het ( symbol) dient voor het instellen van de gewenste nachttemperatuur, gewoonlijk tussen 12 - 16°C.
De weersafhankelijk regeling van de WRT 3001 is altijd in bedrijf, d.w.z. dat bij de kamerthermostaatfunctie, zowel tijdens dag- als nachtbedrijf, de weersafhankelijke regelaar "op de achtergrond" werkzaam is en de keteltemperatuur te allen tijde weersafhankelijk begrenst.
Bescherming tegen vorst
Normaal zal de WRT 3001 de ketel pas inschakelen als zowel de keteltemperatuur, op basis van de gemeten buitentemperatuur, als de kamertemperatuur onder de gewenste waarde zakt.
Dit betekent dat in goed geïsoleerde woningen het vaak voorkomt dat de ketel, zelfs bij vorst, 's nachts niet in-schakelt. Dit omdat de kamertemperatuur in het vertrek, waar de afstandsbediening is gemonteerd, boven de ingestelde waarde blijft. In de praktijk is dit uiteraard de zuinigste stookwijze en zal in de meeste woningen kunnen worden toegepast.
Woningen met vrijstaande garage of andere vorstgevoelige ruimten
Vorstgevaar wordt door de WRT 3001 voorkomen

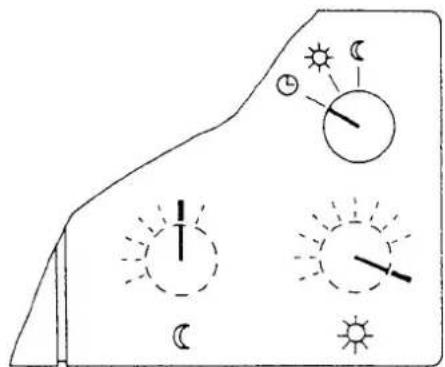

Functieschakelaar afstandsbediening
Serviceschakelaar op de weersafhankelijke regelaar
Door de WRT 3001, elektrisch, op een wat andere wijze aan te sluiten kan de standaard functie worden uitgebreid met een extra beveiliging tegen bevriezing van (delen van) de cv-installatie.
In het geval van de vrijstaande garage bijvoorbeeld is het niet ondenkbeeldig dat bij vorst de woonkamer nog voldoende warm is terwijl de temperatuur in de garage onder nul zakt.
De extra functie houdt in dat de ketel niet alleen inschakelt als de kamertemperatuur onder de ingestelde waarde daalt maar óók als de buitentemperatuur te laag wordt.
De ketel wordt in zo'n geval op 'n "laag pitje" aangezet waardoor bevriezing wordt voorkomen.
Opmerking
Dit betekent overigens ook dat onder die omstandigheden enige warmte aan de woning wordt toegevoerd.
Keuzeschakelaars
De afstandsbediening is voorzien van een functieschakelaar met 3 standen, t.w.:
⑨ normale instelling, de dag- en nachttemperatuur wordt automatisch volgens het ingestelde klokprogramma geregeld.
★ voortdurend op dagtemperatuur volgens instelling op knop ★
Kan bijvoorbeeld worden gebruikt t.b.v. dagverlenging (late visite of nachtfilm).
Deze functie kan ook worden verkregen via de handbediening (✗) van de schakelklok.
Zie blz. 13, 6. Het tijdelijk verlengen van het geprogrammeerde bedrijf.
© continu nachtbedrijf volgens instelling op knop ©
Kan bijvoorbeeld worden gebruikt t.b.v. vakantie. Deze functie kan ook worden verkregen via de vakantieprogrammering van de schakelklok.
Zie blz. 13, 7. Het programmeren van vakantieperioden.
Opmerking
Indien van toepassing is in deze stand de extra beveiliging tegen vorst in functie.
De weersafhankelijke regelaar, meestal in de buurt van ketel gemonteerd, is voorzien van een serviceschakelaar.
Normale instelling : AUT
Ten behoeve van bijv. service of bij storing kan de ketel, buiten de regeling om, worden aan- of uitgezet.
Opmerking
Wordt de schakelaar op "aan" gezet, dan wordt de cv-ketel continu ingeschakeld en zal door z'n eigen ketelthermostaat worden bestuurd.
In de "uit" stand is de ketel volledig uitgeschakeld en wordt dus ook niet door de vorstbeveiligingsfunctie van de WRT 3001 ingeschakeld.
SCHAKELKLOK IN DE AFSTANDSBEDIENING
Functie schakelklok
Kunststofbandje TUSSEN batterijen!
De schakelklok in de afstandsbediening bepaalt of de thermostaat op dag- of nachttemperatuur staat, met andere woorden of de cv-ketel reageert op de rechter- dan wel op de linker knop.
A. Het plaatsen van de batterijen
Het aanbrengen van de batterijen:
- het linkerfrontplaatje afnemen - de 3 nieuwe 1,5 V LR 6 A ALKALINE batterijen met de " + " en " - " polen in de - op het thermostaathuis - aangegeven richting aanbrengen; daarbij eerst de " - " pool tegen het " - " contact drukken en dan pas de " + " pool in de batterijhouder duwen.
ATTENTIE
Bij het plaatsen van de batterijen erop letten dat de contactoppervlakken van de batterijen + houder schoon zijn. Eventuele aanslag met een schoon doekje (bevochtigd met bijv. wat alcohol) verwijderen. Let erop dat het verdikte einde van het kunststofbandje zich TUSSEN de twee voorste batterijen bevindt.
- de levensduur van een set batterijen bedraagt tenminste 1 jaar, typisch 2 stookseizoenen. De tijdsaanduiding op het display gaat knipperen als de batterijen leeg raken. De batterijen dienen dan, binnen 14 dagen, te worden vervangen.
- Leg de nieuwe batterijen klaar en verwijder vervolgens de oude exemplaren. Plaats de nieuwe batterijen. Indien dit binnen 40 sec. gebeurt, blijft een ingesteld programma behouden.
- Zijn de batterijen geheel leeg of heeft het verwisselen te veel tijd genomen - herkenbaar aan het verdwijnen van de tijd- en dagaanduiding - dan dient de schakelklok na het plaatsen van nieuwe batterijen opnieuw te worden geprogrammeerd (geldt uiteraard ook bij eerste inbedrijfstelling).
- Als slechts één van de batterijen defect is of geen spanning meer levert, kan het voorkomen dat de thermostaat niet meer werkt maar dat toch geen "batterij leeg"-waarschuwing wordt gegeven. Daarom dienen als de thermostaat niet goed werkt altijd eerst alle batterijen door nieuwe Alkaline batterijen te worden vervangen. Vervolgens dienen eventueel in het geheugen aanwezige (onjuiste) gegevens te worden gewist.
De klok dient hiertoe te worden gereset d.m.v. het gelijktijdig indrukken van de 4 buitenste druktoetsen [d], [klok], [m] en [hand].

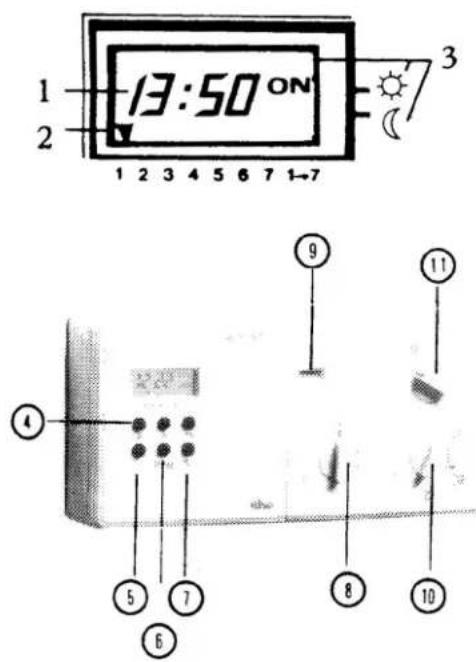

B. Indicaties en bedieningsknoppen (afstandsbediening)
Indicaties
( 1) de tijd resp. het omschakeltijdstip (uren en minuten)
(2) de dag van de week (1-Ma,2-Di etc.) of een gehele week (1-7)
(3) ingeschakeld verwarmingsbedrijf:
- ON = dagbedrijf (links van merkteken ⚙ (zon))
- OFF = nachtbedrijf (links van merkteken Ⓗ (maan))
Bedieningstoetsen voor de klok
( 4) toets [d] voor de dag van de week toets [h] voor het
uur of het aantal vakantiedagen
toets [m] voor de minuten
( 5) toets [klok] voor het gelijk zetten of het weergeven van de klok(tijd)
( 6) toets [Prog.] voor het invoeren of opvragen van het weekprogramma
( 7) toets [hand] voor het met de hand omschakelen van dag- naar nachtbedrijf of omgekeerd
Temperatuurregeling
( 8) nachttemperatuur voor kamerthermostaat (°C-schaal)
( 9) bedrijfsindicatie
(10) weersafhankelijke regeling stand ☐ of dag-temperatuur voor kamerthermostaat (°C-schaal)
(11) Functieschakelaar
- stand (klok) : dag- en nachtbedrijf volgens het ingestelde weekprogramma
- stand (zon) : continu dagbedrijf
- stand (maan) : continu nachtbedrijf
Neem voordat u met het eigenlijke programmeren gaat beginnen eerst deze handleiding een keer goed door.
Op de achterzijde van het frontplaatje bevindt zich een beknopte handleiding. Draai het plaatje om en plaats het zodanig dat de drukknopjes in de daar- voor bestemde gaatjes vallen.
C. Klok gelijkzetten, schakeltijden invoeren
- De WRT 3001 kan desgewenst in de "gemakkelijke stoel" worden geprogrammeerd.
Daartoe:
- het linkerfrontplaatje (A) van het huis afnemen
- de beide bevestigingsschroeven (B) losdraaien
- de WRT 3001 rechtstandig van de bodemplaat (C) trekken (door de stevige verbinding van de klemmen kan dat "zwaar" gaan).
Opmerking
Indien, bijvoorbeeld tijdens het programmeren, op het display een zwarte stip boven de ON- en OFF-indicatie verschijnt, dan de toetsen [m] en [hand] gelijktijdig en zono-dig enige malen indrukken tot de zwarte stip van het display verdwenen is.
- Het op tijd zetten van de klok:
Terwijl de toets [klok] ingedrukt wordt gehouden
- met toets [d] de pijl voor de dagweergave boven het met de dag van de week overeenkomend cijfer plaatsen
- met toets [h] het uur en
- met toets [m] de minuten van de juiste tijd instellen en pas daarna toets [klok] weer loslaten.
De klok loopt nu op tijd.
Als toets [h] of [m] langer dan 1 seconde wordt ingedrukt, loopt de in te stellen waarde versneld op. Mocht de in te stellen waarde daarbij worden overschreden, dan de toets ingedrukt houden tot de juiste waarde wederom verschijnt.
3. Zomertijd.
Omschakelen naar ZOMERTIJD (klok 1 uur vooruit). De toetsen [d] en [h] gelijktijdig indrukken.
4. Wintertijd.
Omschakelen naar WINTERTIJD (klok 1 uur terug) De toetsen [d] en [m] gelijktijdig indrukken
5. Het instellen van het weekprogramma.
Maak eerst een overzicht van de door u voor de diverse dagen van de week gewenste perioden voor dagbedrijf.
Voorbeeld: (tweeverdienersgezin met schoolgaande kinderen)
| - maandag, dinsdag en donderdag: | van 06.00 tot 08.00 en |
| van 16.30 tot 22.30 | |
| - woensdag | van 06.00 tot 08.00 en |
| van 12.30 tot 14.00 en | |
| van 17.00 tot 22.30 | |
| - vrijdag | van 06.00 tot 08.00 |
| van 16.30 tot 24.00 | |
| - zaterdag | van 08.30 tot 24.00 |
| - zondag | van 08.30 tot 22.30 |
- Bij eventuele late visite of nachtfilm moet met de hand het dagprogramma - tijdelijk - kunnen worden verlengd tot 1.00 uur (zie punt 6).
a. Stel aan de hand van bovenstaande opgave een schema samen waarin voor elke dag van de week de tijdstippen voor het begin en het einde van het dagbedrijf worden vermeld en noteer in de extra kolom een gemeenschappelijke schakelpunt, voor alle dagen gelijk.
Voor het voorbeeld ziet dit schema er als volgt uit:
| te programmeren tijdstippen voor schakelcommando's dagbedrijl | ALLE DAGEN | |||||||
| Weekdag | 1 ON | 1 OFF | 2 ON | 2 OFF | 3 ON | 3 OFF | 1 t/m 7 | 1 t/m7 |
| 1 = maandag | 6.00 | 8.00 | 16.30 | 22.30 | - - - | - - - | (1.00) | - - - |
| 2 = dinsdag | 6.00 | 8.00 | 16.30 | 22.30 | - - - | - - - | (1.00) | - - - |
| 3 = woensdag | 6.00 | 8.00 | 12.30 | 14.00 | 17.00 | 22.30 | (1.00) | - - - |
| 4 = donderdag | 6.00 | 8.00 | 16.30 | 22.30 | - - - | - - - | (1.00) | |
| 5 = vrijdag | 6.00 | 8.00 | 16.30 | 0.00 | - - - | - - - | (1.00) | |
| 6 = zaterdag | 8.30 | 0.00 | - - - | - - - | - - - | - - - | (1.00) | |
| 7 = zondag | 8.30 | 22.30 | - - - | - - - | - - - | 1.00 | (1.00) | - - - |
| (1 t/m 7) = dagelijks | Schakelpunt 3 OFF van zondag gebruikt | |||||||
(1 t/m7) voor alle dagen gemeenschappelijk geprogrammeerd tijdstip (zie punt h).
b. Toets [Prog.] (herhaald) indrukken tot op het display -:--1 ON en een pijl boven de 1=maandag verschijnt aangevende dat het eerste inschakelcommando 1 ON voor maandag kan worden geprogrammeerd.
c. Het tijdstip voor het 1 ON commando op maandag, in het voorbeeld 06.00, instellen door het indrukken van de toetsen [h] (uren) en [m] minuten en invoeren door toets [Prog.] in te drukken; op het display verschijnt 0:00 1 OFF met de pijl boven de 1=maandag aangevende dat het eerste uitschakelcommando 1 OFF voor maandag kan worden geprogrammeerd.
d. Het tijdstip voor het 1 OFF commando op maandag, in het voorbeeld 08.00, op dezelfde wijze instellen en invoeren als dat voor het 1 ON commando; op het display verschijnt daarna 0:00 2 ON met de pijl nog steeds boven de maandag.
e. De voor de maandag gewenste tijdstippen voor de commando's 2 ON en 2 OFF en eventueel 3 ON en 3 OFF op dezelfde wijze instellen en invoeren; op het display verschijnt daarna -:- 1 ON met boven de 2=dinsdag een pijl ten teken dat de dinsdag kan worden geprogrammeerd.
f. De in- en uitschakeltijdstippen voor het dagbedrijf op dinsdag en de overige dagen van de week op dezelfde wijze als voor de maandag instellen en invoeren.
g. Na het invoeren van het laatste schakelcommando de toets [klok] indrukken waarna op het display de tijd wordt aangegeven en de elektronische regelaar automatisch overschakelt naar het geprogrammeerde bedrijf; als men vergeet deze [klok]-toets in te drukken dan wel het programmeren onderbreekt, zal na ca. 40 seconden automatisch worden overgeschakeld naar het bedrijf volgens het klokprogramma en op het display de tijd worden weergegeven.
h. Een voor ieder dag van de week gemeenschappelijk in- of uitschakelingtijdstip, in het voorbeeld 01:00, kan, in plaats van per dag, gemeenschappelijk voor alle da- gen van de week worden geprogrammeerd (blokpro- gramma). Hiertoe na het instellen van dit tijdstip op een bepaalde weekdag, in het voorbeeld is hiervoor het 3-OFF schakelpunt van zondag gebruikt, eerst toets [1-7], is de [hand]toets, en pas daarna de [Prog.]-toets indrukken.
Een gemeenschappelijk programma wordt op alle dagen uitgevoerd.
Een voor een specifieke dag geprogrammeerd ON resp. OFF commando heeft voorrang boven een gemeenschappelijk voor alle dagen van de week geprogrammeerd commando.
Indien van de beschikbare ON en OFF commando's één of meer schakelpunten niet worden benut, dan bij de weergaven -:-- ON c.q. OFF de toets [Prog.] resp. toets [d] indrukken waardoor direct wordt doorgeschakeld naar het volgende commando resp. naar de volgende dag.
- Het tijdelijk verlengen van het geprogrammeerde bedrijf.
Door het indrukken van de toets [hand] wordt het ingeschakelde dag- of nachtbedrijf - het ON of OFF commando - tijdelijk, namelijk tot het tijdstip van het eerstvolgende tegengestelde commando, omgeschakeld. Voorbeeld: bij late visite of een nachtfilm kan door de toets [hand] in te drukken het om 22:30 resp. 0:00 uitgeschakelde dagbedrijf (OFF commando) met de hand tijdelijk worden ingeschakeld (ON commando). Bij het naar bed gaan moet het dagbedrijf weer met de (hand) toets worden uitgeschakeld (OFF commando).
Vergeet men dit dan blijft de verwarming de rest van de nacht op dagbedrijf werken.
Door het voor elke dag gemeenschappelijk (1 t/m 7) programmeren van een extra uitschakeltijdstip, in het voorbeeld 3 OFF om 1:00, wordt automatisch, dus ook als men vergeet met de [hand]-toets te doen, om 1.00 het verlengde dagbedrijf uitgeschakeld.
- Het programmeren van vakantieperioden.
Het ingestelde weekprogramma voor het dagbedrijf kan van 1 tot 45 dagen worden onderbroken (wordt dan continu op nachtbedrijf geschakeld en na afloop van deze periode weer automatisch in werking gesteld).
De gewenste vakantieperiode wordt ingesteld door:
a. toets [h] ingedrukt houden
b. toets [hand] herhaald in te drukken tot het vereiste vakantiedagen, max. 45, is bereikt.
c. toets [h] daarna weer los te laten.
Als het in te stellen aantal vakantiedagen daarbij per abuis wordt overschreden, doorgaan tot voorbij 45 waarna de instelling weer bij 0 begint.
De onderbreking van het klokprogramma begint 's avonds om 0:00 uur, wordt op het display aangegeven door de weergave OFF en eindigt het ingestelde aantal dagen (etmalen) later ook weer 's avonds om 0:00 uur. Het aantal nog resterende dagen van een ingestelde vakantieperiode kan worden opgevraagd door toets [h] in te drukken.
Het programmeren van vakantie via de schakelklok heeft het voordeel dat bij thuiskomst de cv-installatie automatisch weer op dagtemperatuur staat ingesteld. Bij gebruik van de functieschakelaar op stand (zou deze eerst met de hand moeten worden teruggezet. Komt u eerder thuis, dan kunnen de resterende vakantiedagen worden verwijderd door het aantal vakantiedagen zolang te verhogen totdat de 0 weer verschijnt.
- Het opvragen, wijzigen of wissen van het programma. Opvragen: door toets [Prog.] herhaald in te drukken Wijzigen: met toets [Prog.] het gewenste commando oproepen met de toetsen [d], [h] en [m] de dag en tijdstippen wijzigen en met toets [Prog.] het gewijzigde programma invoeren.
Leeg programmaschema WRT 3001
| te programmeren tijdstippen voor schakelcommando's dagbedrijf | ALLE DAGEN | |||||||
| Weekdag | 1 ON | 1 OFF | 2 ON | 2 OFF | 3 ON | 3 OFF | 1 t/m 7 | 1 t/m 7 |
| 1 = maandag | ||||||||
| 2 = dinsdag | ||||||||
| 3 = woensdag | ||||||||
| 4 = donderdag | ||||||||
| 5 = vrijdag | ||||||||
| 6 = zalerdag | ||||||||
| 7 = zondag | ||||||||
| (1 t/m 7) = dagelijks | ||||||||
Wissen: a. van een bepaald ON- of OFF commando: door het gelijktijdig indrukken van toetsen [h] en [m] b. van het volledige weekprogramma door het gelijktijdig indrukken van de toetsen [d], [klok], [m] en [hand] (= reset).
Na het opvragen, wijzigen en gedeeltelijk wissen van een programma toets [klok] indrukken waarna op het display de tijd wordt aangegeven en de elektronische regelaar automatisch overschakelt naar het geprogrammeerde bedrijf. Na het wissen van het volledige programma eerst de weekdag en de klok op tijd zetten en daarna herprogrammeren.
D e t e m p e r a t u u r r e g e l i n g
De WRT 3001 is in feite, zoals in de inleiding vermeld, een 2 in 1 regelaar d.w.z. u kunt de regelaar gebruiken als weersafhankelijke regelaar maar ook als klok(kamer)-thermostaat.
In het navolgende zullen wij de twee functies nader toelichten.
De weersafhankelijke functie in de WRT 3001
De WRT 3001 meet via de buitentemperatuuropnemer de heersende buitentemperatuur en zal de temperatuur van het naar de radiatoren stromende water - gemeten via de aanvoertemperatuurvoeler - automatisch aanpassen aan de weersomstandigheden.
De verhouding tussen de buitentemperatuur en keteltemperatuur is in de WRT 3001 vastgelegd in een zogenaamde stooklijn. Door de fabriek is de stooklijn op de meest gangbare waarde ingesteld, te weten voor een normale radiatorenverwarming, waarbij de (meeste) radiatoren zijn voorzien van Danfoss radiatorthermostaten. In de praktijk behoeft er dus meestal niets te worden afgesteld.
Bij afwijkende omstandigheden - de woning is bijv. later geïsoleerd - of een andersoortige verwarming - zoals vloerverwarming - kan de stooklijn naar wens worden versteld. Normaal gesproken zal de cv-installateur dit voor u doen en kunt u deze de instelknoppen vergeten.
Voor de geïnteresseerde gebruiker willen wij voor een beter begrip de betekenis van de instelknoppen desalniettemin verklaren. Als op de afstandsbediening de instelknop ( ⚙ ) voor de dagtemperatuur op de stand "weersafhankelijk regelen" staat, geheel rechtsom wijzend naar de symbool ( [☐ ), zal de cv-ketel bij buitentemperaturen onder de 20°C automatisch in bedrijf komen.
De keteltemperatuur wordt hoger naarmate het buiten kouder wordt.
Fabrieksstooklijn WRT 3001-WA
WRT3001-WA
- pot.meters op achterzijde
WRT3001-WA
- pot.meters op achterzijde
Parallelverschuiving van de stooklijn
Komt u in de loop van de tijd tot de conclusie dat de ke- teltemperatuur best wat lager zou kunnen om uw huis toch op de aangename temperatuur te houden, dan kunt u des- gewenst het knopje (P1) op het front van de weersafhan- kelijke regelaar iets naar links draaien.
Wilt u daarentegen de keteltemperatuur wat verhogen, dan draait u dit knopje wat naar rechts.
P1 beïnvloedt de keteltemperatuur bij elke buitentemperatuur in gelijke mate.
Instelbereik: +15 tot -15 K(°C) t.o.v. de middenstand.
Stooklijn (steilheid)
De verhouding tussen de buitentemperatuur en de keteltemperatuur (de stooklijn) wordt ingesteld met het knopje P2 dat zich aan de achterzijde van de WRT 3001-WA bevindt.
Dat kan van pas komen bij andersoortige cv-installaties zoals vloerverwarming, convectoren e.d. Ook wanneer u bij lage buitentemperatuur constateert dat de keteltemperatuur hoger zou moeten of lager zou mogen, kunt u P2 iets rechts- c.q. linksom draaien. Rechtsom verhoogt de ketelwatertemperatuur. (Deze knop alleen verstellen als bij buitentemperaturen onder 5°C de keteltemperatuur hoger of lager moet worden).
Schakeldifferentie
Daarnaast is er nog het knopje P3 waarmee het aantal in- en uitschakelingen van de cv-ketel kan worden beïnvloed of, met andere woorden, het aantal graden dat het ketel- water af moet koelen om de ketel weer opnieuw in te schakelen.
In het algemeen stookt u voordeliger als de ketel niet onnodig vaak in- en uitschakelt.
Als regel wordt bij een aangewarmde installatie en bij een matige buitentemperatuur een aantal van 6 schakelingen per uur als gemiddelde aangehouden.
Een en ander is ook sterk afhankelijk van de waterinhoud van de cv-ketel en het aantal radiatoren dat in bedrijf is. Door het knopje P3 rechtsom te draaien, kan een groter temperatuurverschil ingesteld worden.
P3 bevindt zich aan de achterzijde van de weersafhankelijke regelaar.
Instelling van de buiten- temperatuurgrens waaron- der de WRT 3001 de ketel inschakelt t.b.v. de vorstbeveiliging
Verlaagde stooklijn
Deze functie is alleen aanwezig als gekozen is voor de op-tie "met extra vorstbeveiliging", zie blz. 6
Als de afstandsbediening (kamerthermostaatfunctie) niet om warmte vraagt, wordt de normale stooklijn verlaagd met de op knop P4 van de weersafhankelijke regelaar ingestelde waarde.
Bij maximum verlaging, 35 K (°C), wordt de ketel pas ingeschakeld als de buitentemperatuur dicht tegen de vorstgrens daalt.
Overleg met uw installateur of deze extra vorstbeveiliging op basis van verlaagde stooklijn voor uw situatie gewenst is en bepaal vervolgens met hem de waarde waarop knop wordt ingesteld (meestal 35 K(°C)).
Indicatie
- WRT 3001 WA weersafhankelijke regelaar
Een rood lampje (LED) gaat branden als de weersafha kelijke regelaar om warmte vraagt.
Het al dan niet branden van het lampje is onafhankelijk van de stand van de serviceschakelaar, d.w.z. dat bijv. in de stand UIT het lampje toch zal oplichten als de weersafhankelijke regelaar "vraagt".
Bij normale aansluiting van de WRT 3001 "zonder extra vorstbeveiliging" zal de ketel pas ingeschakeld worden als zowel de afstandsbediening als de weersafhankelijke regelaar om warmte vragen.
Bij aansluiting van de WRT 3001 "met een extra vorstbeveiliging" zal de ketel óók ingeschakeld worden als alleen het lampje van de weersafhankelijke regelaar brandt (serviceschakelaar op AUT).
De klok(kamer)thermostaatfunctie in de WRT 3001
De functie "kamerthermostaat" kiest u door eenvoudig de rechterknop (♀) van de afstandsbediening op de gewenste kamertemperatuur - bijvoorbeeld 20°C - in te stellen.
Een in de behuizing gemonteerde uiterst gevoelige temperatuuropnemer meet de kamertemperatuur en zal bij te ho-ge resp. te lage temperatuur de ketel - via de weersafhankelijke regelaar - uit- c.q. inschakelen.
Opmerking
De weersafhankelijke functie is ook tijdens het gebruik van de WRT 3001 als klok/kamerthermostaat in bedrijf. Hierdoor kan het in de praktijk - bijv. tijdens het aanwarmen in de morgen - voorkomen dat de ketel door de weersafhankelijke regelaar wordt uitgeschakeld terwijl de kamerthermostaat nog vraagt. Dit voorkomt oververwarming.
Schakelfrequentie
Als de WRT 3001 wordt gebruikt als kamerthermostaat, wordt het aantal malen dat de ketel per uur wordt in- en uitgeschakeld, bepaald door de afstandsbediening. Aan de achterzijde van de afstandsbediening is een instelpotentiometer aanwezig waarmee de schakelfrequentie kan worden ingesteld.
Indicatie
- WRT 3001 afstandsbediening
Een rood venster geeft aan dat de afstandsbediening om warmte vraagt, deze warmtevraag wordt doorgegeven aan de weersafhankelijke regelaar die mede aan de hand hiervan bepaalt of de ketel moet worden ingeschakeld.
Zwart venster: contact uitgeschakeld.
Automatische overstortregelaar
Bij het sluiten van radiatorafsluiters neemt de in de cv-installatie circulerende hoeveelheid water sterk af. In installaties met een moderne gas(wand)-ketel met kleine waterinhoud kan dit leiden tot een versneld aan- en uitschakelen - het zgn. pendelen - van de ketel en tot het optreden van stromingsgeluid in de installatie.
Door het toepassen van de Danfoss automatische overstortregelaar AVDO wordt onder alle omstandigheden, zelfs als alle radiatorafsluiters worden gesloten, een be-paalde circulatie door de cv-ketel en een deel van de lei-dingen gehandhaafd en aldus het pendelen van de ketel en het optreden van stromingsgeluid voorkomen.
Raadpleeg in voorkomende geval uw installateur.
Tenslotte
Met een Itho WRT 3001 hebt u een betrouwbare, comfortabele en energiezuinige regeling in uw bezit gekregen, waarop door de fabrikant 1 jaar garantie wordt verleend. Mocht de regeling onverhoopt niet volgens de specificaties werken, dan kunt u terecht bij uw installateur, die zonodig contact met Itho by te Schiedam kan opnemen.
Itho kan niet verantwoordelijk worden gesteld voor mogelijke fouten in catalogi, handboeken en andere documentatie.
Itho behoudt zich het recht voor zonder voorafgaande kennisgeving haar produkten te wijzigen. Dit geldt eveneens voor reeds bestelde produkten, mits zulke wijzigingen aangebracht kunnen worden zonder dat veranderingen in reeds overeengekomen specificatie noodzakelijk zijn.
ITHO bv
Groep Warmtetechniek
Adm. de Ruyterstraat 2
3115 HB Schiedam
Postbus 21
3100 AA Schiedam
Telefoon 010 - 427 85 70
Telefax 010-427 15 32
- KEUZESCHAKELAARS 7
- SCHAKELKLOK IN DE AFSTANDSBEDIENING 7
- DE TEMPERATUURREGELING 15
- AUTOMATISCHE OVERSTORTREGELAAR 18
- C O M F O R T A B E L E N Z U I N I G
- INLEIDING
- KAMERTHERMOSTAAT
- NACHTTEMPERATUUR
- BESCHERMING TEGEN VORST
- OPMERKING
- KEUZESCHAKELAARS
- SCHAKELKLOK IN DE AFSTANDSBEDIENING
- HET PLAATSEN VAN DE BATTERIJEN
- ATTENTIE
- INDICATIES EN BEDIENINGSKNOPPEN (AFSTANDSBEDIENING)
- INDICATIES
- BEDIENINGSTOETSEN VOOR DE KLOK
- TEMPERATUURREGELING
- KLOK GELIJKZETTEN, SCHAKELTIJDEN INVOEREN
- ZOMERTIJD
- WINTERTIJD
- HET INSTELLEN VAN HET WEEKPROGRAMMA
- D E T E M P E R A T U U R R E G E L I N G
- DE WEERSAFHANKELIJKE FUNCTIE IN DE WRT 3001
- PARALLELVERSCHUIVING VAN DE STOOKLIJN
- STOOKLIJN (STEILHEID)
- SCHAKELDIFFERENTIE
- VERLAAGDE STOOKLIJN
- INDICATIE
- DE KLOK(KAMER)THERMOSTAATFUNCTIE IN DE WRT 3001
- SCHAKELFREQUENTIE
- TENSLOTTE
- ITHO BV
Merk : Itho
Model : WRT 3001
Categorie : Thermostaat
