Type product	Maritieme VHF-radio
Afmetingen (B x H x D)	200 x 100 x 60 mm
Gewicht	1,2 kg
Voeding	13,8 V DC (negatieve aarde)
Frequentiebereik	156,0 - 174,0 MHz (maritieme band)
Zendvermogen	25 W (hoog) / 1 W (laag)
Waterdichtheid	IPX7 (onderdompeling tot 1 m, 30 min)
Bedrijfstemperatuur	-20°C tot +60°C
Functies	DSC (Digital Selective Calling), Dual/Tri-watch, scannen, weerkanalen, nachtmodus
Display	LCD met achtergrondverlichting, dimbaar
Aantal kanalen	Alle internationale maritieme kanalen (USA, Canada, Internationaal)
Type microfoon	Handmicrofoon met PTT en drukknop
Montage	Inbouw in dashboard of met montagebeugel
Veiligheid	Noodkanaal 16, DSC-noodknop, ATIS (optioneel)
Onderhoud	Reinig met zachte, vochtige doek; geen agressieve oplosmiddelen
Leveringsinhoud	Radio, microfoon, montagebeugel, voedingskabel, handleiding
Reparatie	Alleen door erkend ICOM-servicecentrum
Garantie	2 jaar (conform nationale wetgeving)

Veelgestelde vragen - IC-M ICOM

Hoe stel ik een maritiem kanaal in op de IC-M?

Druk op de CH knop, gebruik de draaiknop om het gewenste kanaal te selecteren en bevestig met ENT. Raadpleeg de handleiding voor een lijst met kanalen.

Wat is DSC en hoe gebruik ik het?

DSC (Digital Selective Calling) is een nood- en oproepsysteem. Voor een noodoproep houdt u de DISTRESS knop 3 seconden ingedrukt. Voor een routineoproep voert u het MMSI-nummer in en drukt u op CALL.

Hoe sluit ik de voeding aan?

Sluit de rode draad aan op de positieve pool (+13,8V) en de zwarte draad op de negatieve pool (aarde). Gebruik een zekering van 5A in de plusleiding.

De radio geeft geen stroom, wat moet ik doen?

Controleer de zekering in de voedingskabel, meet of er 13,8V op de aansluiting staat en controleer de stekkerverbinding. Als het probleem aanhoudt, neem contact op met ICOM-service.

Is de IC-M waterdicht?

Ja, de radio voldoet aan IPX7, wat betekent dat hij tijdelijk (30 min) ondergedompeld kan worden tot 1 meter diepte. Dompel echter niet onder tijdens gebruik.

Hoe reinig ik het apparaat?

Gebruik een zachte, licht vochtige doek met milde zeep. Gebruik geen schurende of chemische reinigingsmiddelen. Droog de radio na reiniging met een zachte doek.

Kan ik de software updaten?

Software-updates worden door ICOM uitgebracht. Neem contact op met een erkende dealer of bezoek de ICOM-website voor instructies. Dit vereist speciale apparatuur.

Wat betekent de DSC-noodknop?

De DISTRESS knop zendt een digitaal noodsignaal uit op kanaal 70, inclusief uw MMSI en positie (indien aangesloten op GPS). Houd ingedrukt tot u een bevestiging hoort.

Hoe pas ik de helderheid van het display aan?

Druk op de DIM knop om te schakelen tussen helderheidsniveaus. Houd de knop ingedrukt voor de nachtmodus (minimale verlichting).

Waar vind ik de volledige handleiding?

De handleiding is bijgevoegd in de verpakking of kan gratis worden gedownload van de ICOM website of via notice-facile.com in PDF-formaat.

GEBRUIKSAANWIJZING IC-M ICOM

CE-conformiteitsverklaring

De IC-M33 voldoet aan de eisen die gesteld worden aangaande elektromagnetische compatibiliteit en elektrische veiligheid volgens de EG-normen. Overeenstemming aan deze eisen wordt aangegeven d.m.v. het CE-symbol op het serienummerplaatje.

Om aan de gestelde CE-normen te voldoen, mag de IC-M33 alleen gebruikt worden met apparaten die ook aan de CE-normen voldoen en van een CE-keurmerk dragen.

Modificaties & garantie

Veranderingen en modificaties aan de IC-M33 die niet expliciet in deze gebruiks- aanwijzing worden genoemd, doen de garantie vervallen en kunnen leiden tot een verbod op het gebruik van de marifoon.

Beperkingen van aansprakelijkheid en reparaties

Alle moeite is genomen om deze gebruiksaanwijzing zo correct en up-to-date mogelijk te maken. Door de voortdurende perfectionering van de ontvanger en drukfouten kunnen er echter fouten in de gebruiksaanwijzing worden gevonden; dit wordt door ons onderkend. Tevens kunnen schrijver noch uitgever enige verantwoordelijkheid voor het gebruik van deze informatie, of enige consequentie hieruit voortvloeiend, op zich nemen. Amcom V.O.F. en Icom stellen zich niet aansprakelijk voor schade ontstaan door inkomstenderving, verlies van gebruik, verwachte voordelen, of andere toevallige, speciale nadelen, voortvloeiend uit het gebruik van, of het niet kunnen gebruiken van de ontvanger, ofwel voortvloeiend uit veronachtzaming, onrechtmatig gebruik of elke andere grond, ook al is Icom aangaande dergelijke voorvallende schades ingelicht. In geen geval zal de garantie van Amcom V.O.F. en/of Icom schade vergoeden boven de nieuwwaarde van dit apparaat. Icom neemt geen andere aansprakelijkheden over, noch draagt deze aan een ander over.

Uitgegeven door:

Amcom V.O.F. - Nieuw Vennep

Vertaling & copyright:

© 2007 - Amcom®

http://www.amcom.nl

Gedrukt in Nederland

Alle rechten voorbehouden. Niets uit deze gebruiksaanwijzing mag worden verveelvoudigd, opgeslagen in een geautomatiseerd gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, opnamen of op enige andere manier, zonder voorafgaande schriftelijke toestemming van de uitgever.

• Front, boven-en zijkant 8
• Display 10

• ATIS-code programmeren 12
  • Kanaalkeuze 13
• Ontvangen en zenden 14
  • Voorkeuzekanaal programmeren 15
  • Volume instellen 15
• Mutefunctie 16
• Squelch instellen 16
  • Blokkeringsfunctie 16
  • Automatische displayverlichting 17
  • Monitorfunctie 17
• AquaQuake functie 17

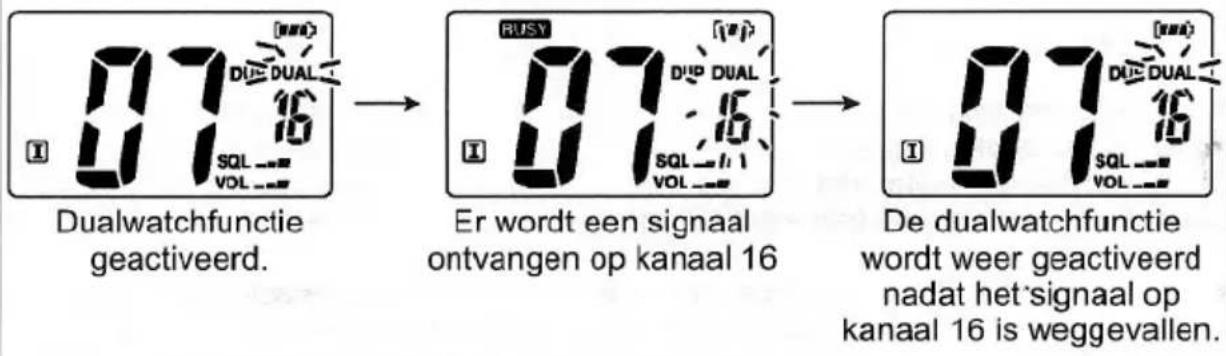

5 DUALWATCH 18

• Omschrijving 18
- Dualwatch activeren 18

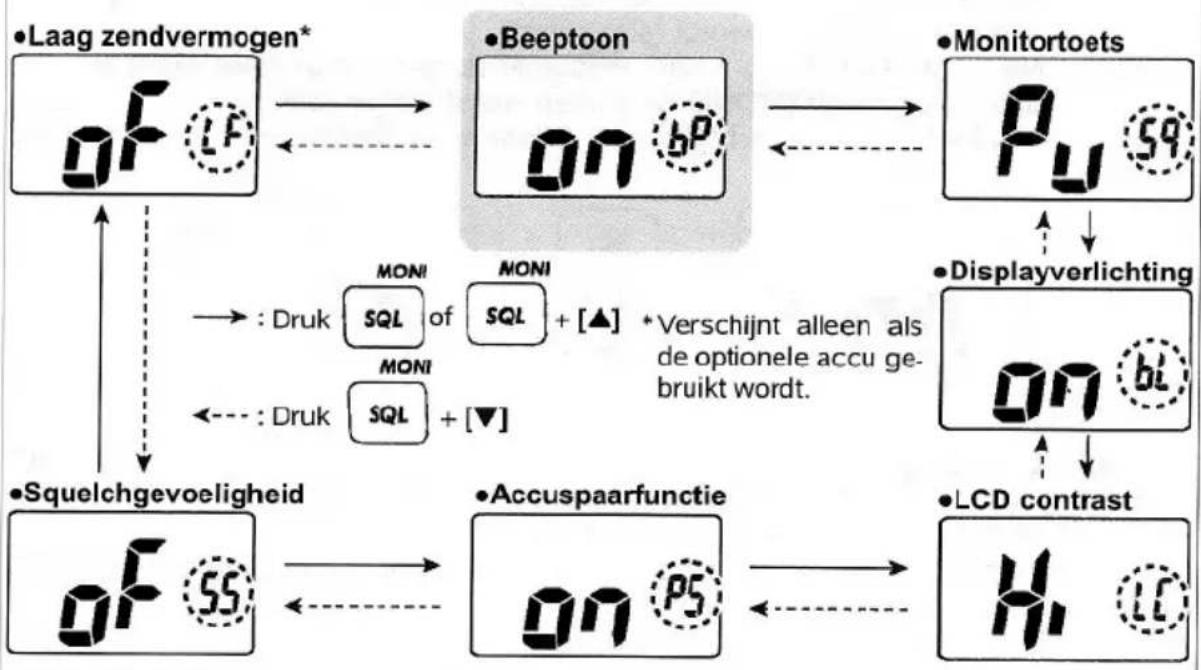

6 INSTELLINGSMODE 19

• De instellingsmode 19
• Instellingsmenu's 20

7 ACCU'S LADEN 22

• Voorzorgsmaatregelen bij gebruik en laden van het occupak ..... 22

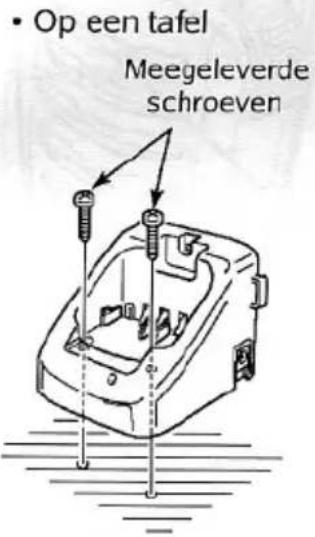

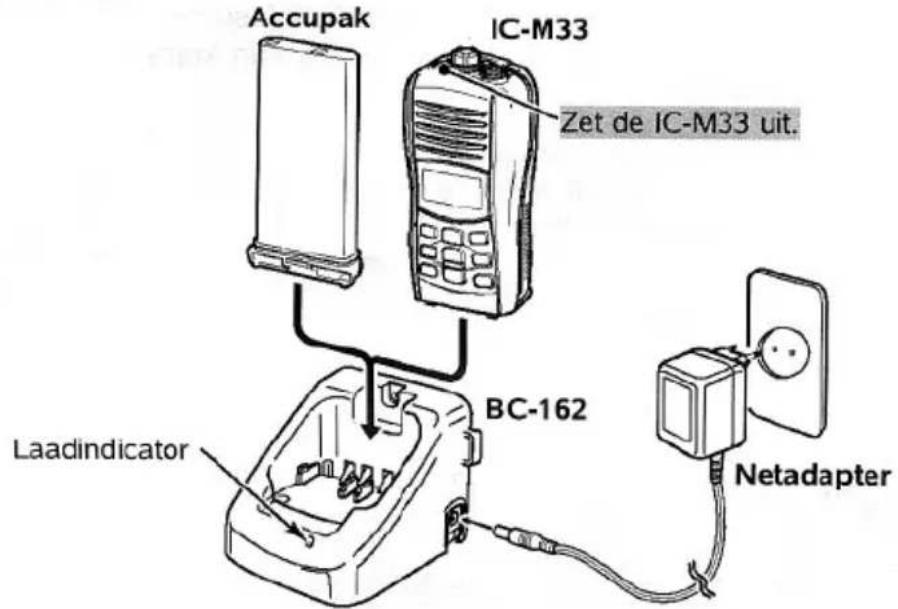

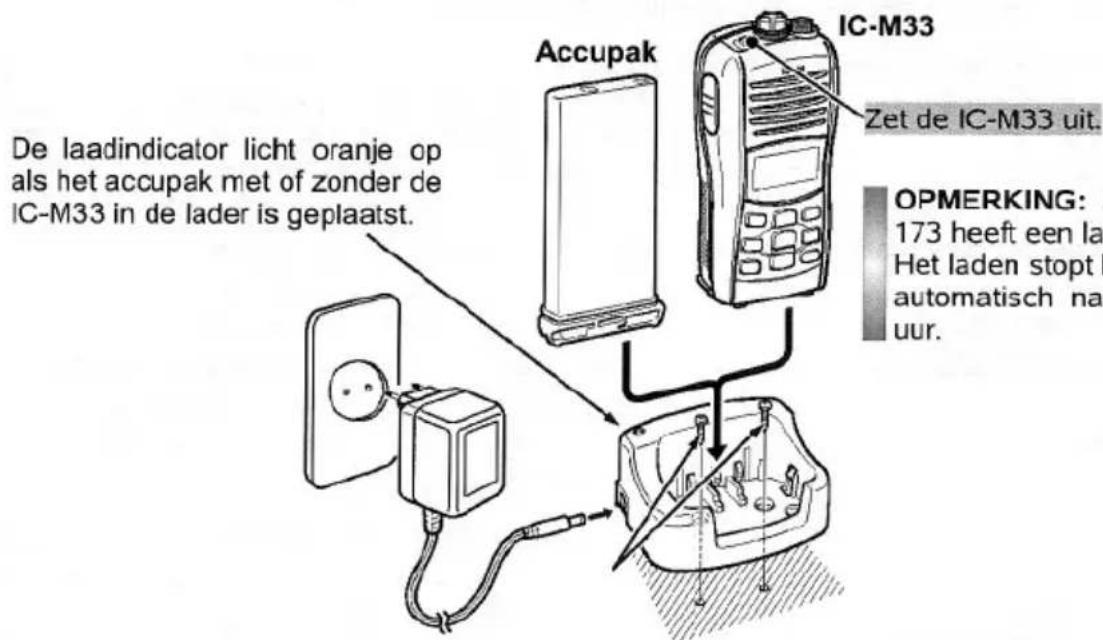

- Meegeleverde acculader 24
-Optionele acculader 25

8 OPTIONELE LUIDSPREKER-MICROFOON 26

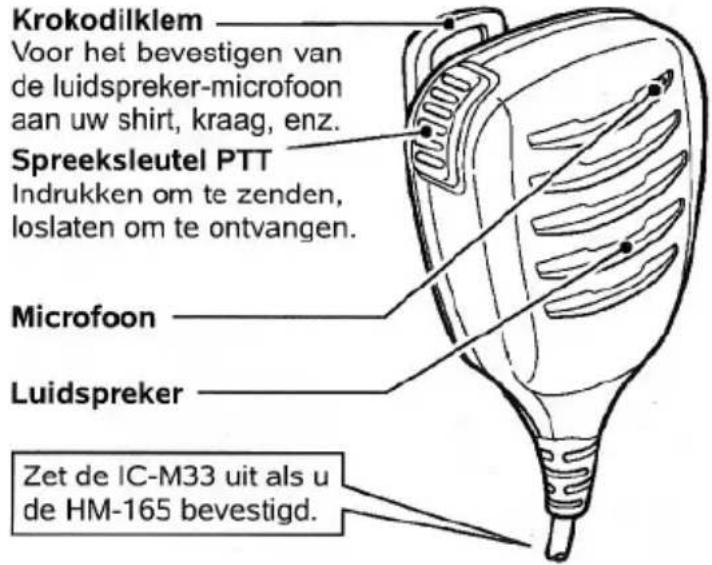

• Beschrijving van de HM-165 26
• Bevestiging 26

9 PROBLEEMOPLOSSING & KANAALINDELING 27

10 SPECIFICATIES 28

11 OPTIES 29

INLEIDING & VOORZORGSMAATREGELEN

■ INLEIDING & VOORZORGSMAATREGELEN

LEES ALLE INSTRUCTIES zorgvuldig en in zijn geheel door, alvorens de marifoon te gaan gebruiken.

LEES DE NOODPROCEDURE OP BLADZIJDE 5 GOED DOOR, MAAK HIER-VAN EEN KOPIE MET ALLE GEGEVENS VAN HET SCHIP EN HANG HEM NAAST DE MARIFOON; VOORKOM HET GEVEN VAN FOUTE INFORMATIE ALS GEVOLG VAN PANIEK!!!

BEWAAR DEZE GEBRUIKSAANWIJZING - Zij bevat belangrijke informatie aan-gaande veiligheid en gebruik van de IC-M33.

DEFINITIES

De volgende tekens of aanwijzingen kunt u in de gebruiksaanwijzing tegenkomen:

TEKEN OF AANWIJZING	DEFINITIE
⚠ WAARSCHUWING!	Persoonlijk letsel, gevaar voor anderen, brandgevaar, elektrische schokken en/of schade kan optreden.
PAS OP!	Het apparaat kan beschadigd worden.
OPMERKING	Indien de opmerking wordt genegeerd, kan de juiste wer- king niet worden gegarandeerd; er bestaat geen gevaar voor persoonlijk letsel, brand of elektrische schokken.

⚠ WAARSCHUWING! Sluit de marifoon NOOIT aan op het lichtnet.

Zend NOOIT met de marifoon met een afstand tussen antenne en lichaam kleiner dan 2,5 cm, vooral wat betreft gezicht en ogen. De beste afstand is 5 tot 10 cm tussen de microfoon van de marifoon en de mond, waarbij de marifoon verticaal gehouden wordt.

HOUD minimaal 90 cm afstand tot het navigatiekompas.

Laat kinderen NOOIT met de marifoon spelen.

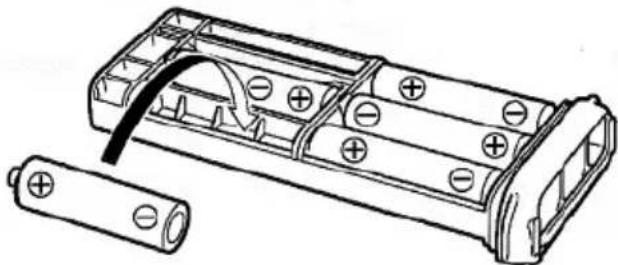

PAS OPI Gebruik NOOIT een andere voedingsbron dan het meegeleverde BP-251 of optionele BP-252 accupak - andere voedingsbronnen kunnen de IC-M33 zwaar beschadigen.

Gebruik de marifoon NIET in een omgeving met temperaturen lager dan -15°C of hoger dan +60°C en plaats de marifoon NOOIT in direct zonlicht.

De rechterkant van de marifoon kan heet worden als er gedurende langere tijd gezonden wordt.

De IC-M33 heeft een waterdichte constructie volgens de IEC 60529, IPX7 norm. Maar, als de marifoon valt, kan deze waterdichtheid niet meer gegarandeerd worden omdat er barsten ontstaan kunnen, pakkingen beschadigd kunnen zijn, enz.

Zorg er voor dat de antenne en het accupak goed droog zijn voordat u ze bevestigd en dat ze vervolgens goed op de IC-M33 bevestigd zijn. Als er water in het inwendige van de marifoon komt, wordt deze zwaar beschadigd.

LET OP!

Na blootstelling aan water of andere vloeistoffen moet de marifoon zo snel mogelijk gereinigd worden met schoon, zoet water om corrosie te voorkomen.

KENMERKEN

Waterdichte constructie

Gebouwd voor het veeleisende marineklimaat. De waterdichte constructie van de IC-M33 voldoet aan de IPX7-norm, vastgelegd in de IEC standaard 60529 (2001), mits het meegeleverde BP-251 of optionele BP-252 accupak gebruikt wordt.

Blijft drijven

De IC-M33 blijft drijven in zowel zout als zoet water, ook als alle accessoires bevestigd zijn.

• Bij gebruik van niet-ICOM accessoires, kan het drijvend vermogen van de IC-M33 niet gegarandeerd worden.
• De contacten op de accu kunnen corroderen als deze in contact komen of blijven met zoet of zout water.

Groot, makkelijk uitleesbaar display

Het grote display (16 x 32 mm), maakt uitlezing erg makkelijk en toont alle instellingen in één oogopslag. Afhankelijk van de omstandigheden kunnen de displayverlichting en het contrast ingesteld worden.

Eenvoudige bediening

De onafhankelijke volume- en kanaaltoetsen, samen met de 7 andere groot uitgevoerde toetsen op de voorkant, maken bediening van de IC-M33 met één hand mogelijk.

AANBEVELING

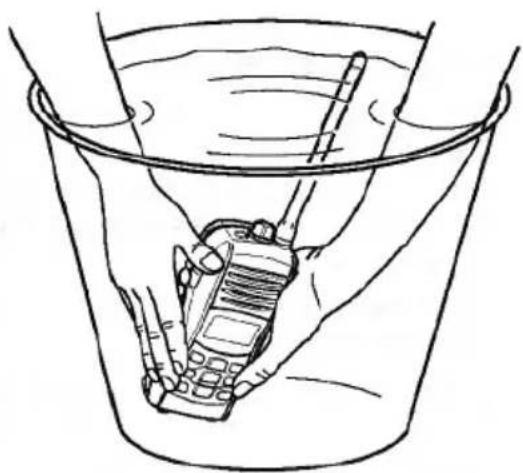

MAAK DE IC-M33 GRONDIG SCHOON MET SCHOON DRINKWATER als hij in aanraking is geweest met zout water en maak hem weer droog voor gebruik. Dit, om te voorkomen dat toetsen en knoppen onbruikbaar worden door zoutkristallen.

OPMERKING: Maak de IC-M33 NIET schoon met zoet water als u vermoed dat hij beschadigd is en daardoor niet meer waterdicht is. Bijvoorbeeld als de behuizing van het accupak gebroken is, de marifoon gevallen is of als het accupak niet op de marifoon zat toen deze in aanraking kwam met zout water.

• Lees alle regels en wetten met betrekking tot prioriteiten en houd een up-to-date kopie bij de hand. Een noodoproep heeft altijd eerste prioriteit.
• U dient altijd uit te luisteren op kanaal 16 als u de marifoon niet op een ander kanaal gebruikt.
• Verkeerde of misleidende noodoproepen zijn strafbaar.

◇ PRIVACY

• Gesprekken die u kunt ontvangen maar die niet voor u bedoelt zijn, mogen niet gebruikt of openbaar gemaakt worden.
• Onfatsoenlijk of godslasterlijke taal is verboden.

◇ BEDIENINGSCERTIFICAAT

Indien u een bedieningscertificaat voor de marifoon heeft, mag u een marifoon bedienen. Voordat u een marifoon kunt kopen dient u een vergunning aan te vragen bij het ministerie van Economische Zaken - Agentschap Telecom in Groningen.

Indien iemand bij u aan boord in het bezit is van een geldig bedieningscertificaat mag hij de marifoon ook bedienen. Het gebruik van de marifoon door iemand zonder bedieningscertificaat is strafbaar.

◇ ATIS

• De eerste keer kunt u zelf uw ATIS-code invoeren. Een volgende keer kan en mag de ATIS-code alleen door een bevoegd ICOM-dealer geprogrammeerd worden.
• Bij verkoop van uw marifoon aan een particulier dient u ervoor te zorgen dat de roepletters opnieuw geprogrammeerd worden bij een dealer. Indien de nieuwe eigenaar met de marifoon zendt, zonder dat deze opnieuw is geprogrammeerd, blijft u te allen tijde verantwoordelijk en strafbaar.

OPROEP PROCEDURE

U dient zichzelf te allen tijde te identificeren en de tijdslimiet van 3 minuten in acht te nemen wanneer u zendt.

① Geef uw roepnaam iedere keer wanneer u iemand oproept. Indien u zelf geen bedieningscertificaat heeft, noem dan de naam van de boot en die van de certificaathouder.
② Geef uw roepnaam aan het einde van iedere uitzending, welke niet langer dan 3 minuten mag duren.
③ Wanneer u langdurige schip-wal verbindingen maakt, dient u uw gesprekken elke 15 minuten te onderbreken voor het vermelden van uw roepnaam.
④ Houdt uw oproepen kort (ca. 30 seconden) en wacht 2 minuten alvorens uw op-roep te herhalen.
⑤ U mag geen onnodige uitzendingen doen.

IN GEVAL VAN NOOD

Heeft u hulp of assistentie nodig, neem dan contact op door een noodoproep te plaatsen op kanaal 16 met een walstation of met een ander schip.

Deze bladzijde kan uit de gebruiksaanwijzing gehaald of gekopieerd worden en met alle gegevens op een goede plaats geplakt worden. In geval van nood heeft u dan alle gegevens bij de hand.

* Scheepstype : ....
* Lengte van het schip : ....
* Kleur van het schip : ....

2 ACCESSOIRES

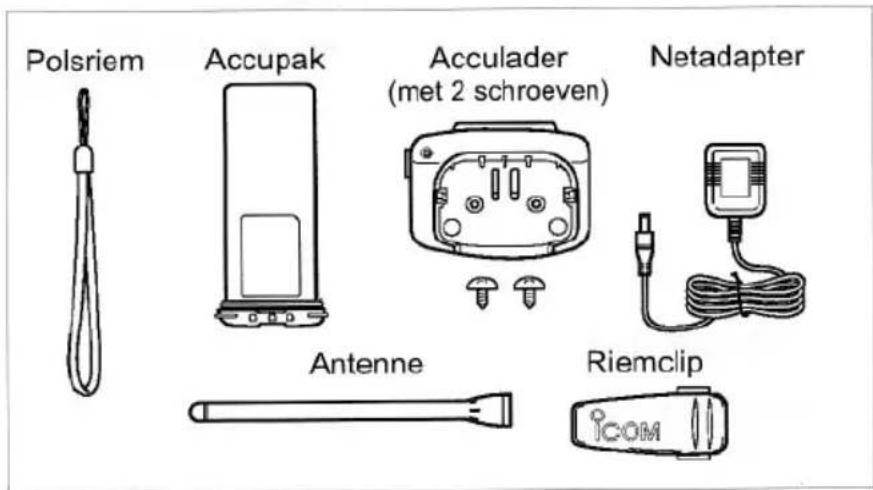

Meegeleverde accessoires

■ Bevestigen van accessoires

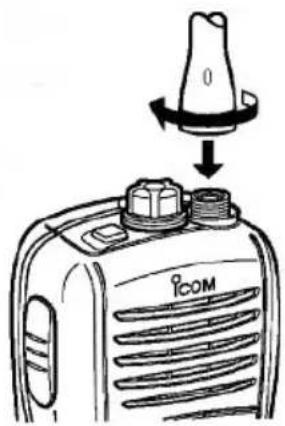

◇ Flexibele antenne

Schroef de meegeleverde, flexibele antenne op de marifoon.

PAS OP! : Zend NOOIT zonder antenne. De marifoon kan hierdoor ernstig beschadigd raken.

DRAAG de marifoon NOOIT aan zijn antenne.

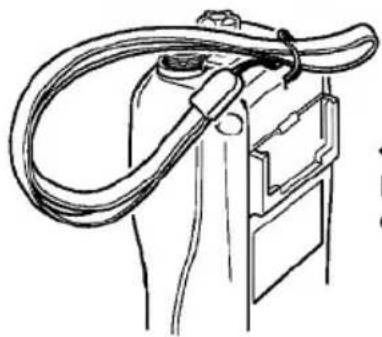

Haal de lus van het polsriempje door het oog van de marifoon, zoals hier links is weergegeven.

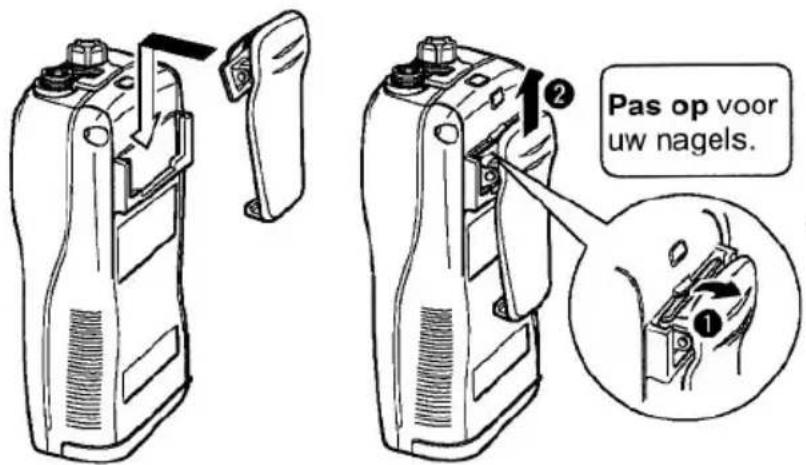

◇ Riemclip

Plaats de riemclip zoals hiernaast is weergegeven.

◇ Accupak

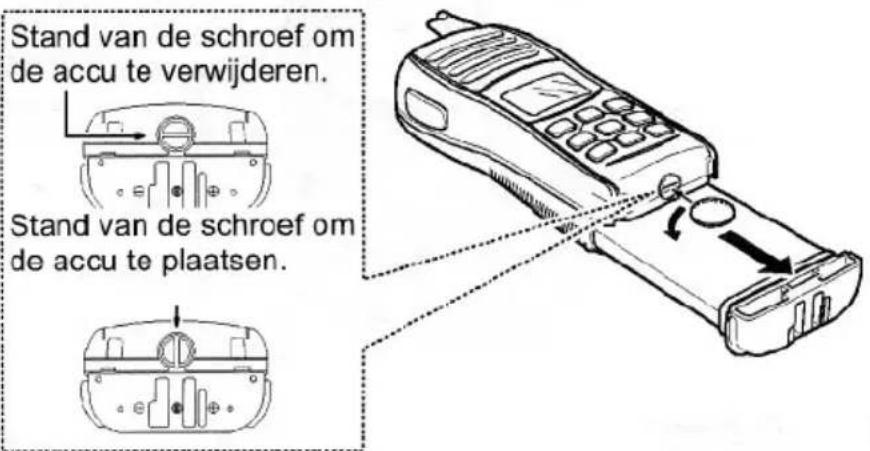

Accupak plaatsen

Schuif het accupak helemaal in de IC-M33 en draai daarna de schroef een kwart slag rechtsom.

Accupak verwijderen

Draai de schroef een kwartslag linksom en trek het accupak in de richting van de pijl uit de IC-M33, zoals hieronder is weergegeven.

PAS OP! : Plaats of verwijder het accupak NOOIT als het nat is. De kans bestaat dat water of stof in de marifoon of accu komt waardoor schade kan ontstaan.

OPMERKING: Gebruik een muntstuk of een schroevendraaier om de schroef op het accupak links of rechtsom te draaien.

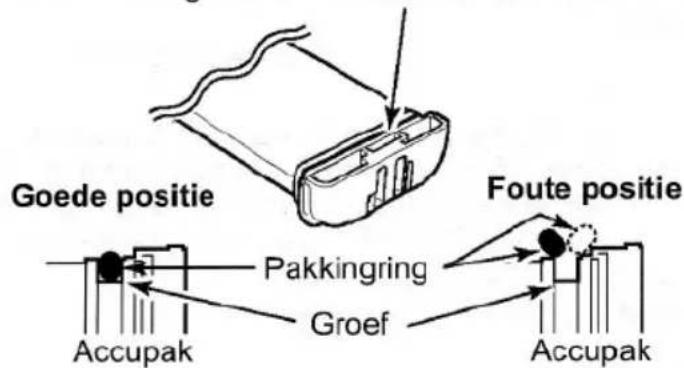

LET OP!: Zorg er voor dat de paarse, siliconen pakkingring goed in de groef van het accupak ligt. Ligt de pakkingring er niet goed in, dan kan deze beschadigd raken bij het plaatsen van het accupak waardoor er geen garantie op waterdichtheid meer gegeven kan worden.

OPMERKING: Let er op dat bij het plaatsen van het accupak geen stof of andere materialen aan de siliconen pakkingring zitten. Is dit wel het geval, dan bestaat de kans dat de marifoon niet goed waterdicht is.

Zorg er voor dat de siliconen pakkingring (paars) goed in de groef van het accupak zit en dat er geen stof of andere materialen aan zitten.

3 MARIFOONBESCHRIJVING

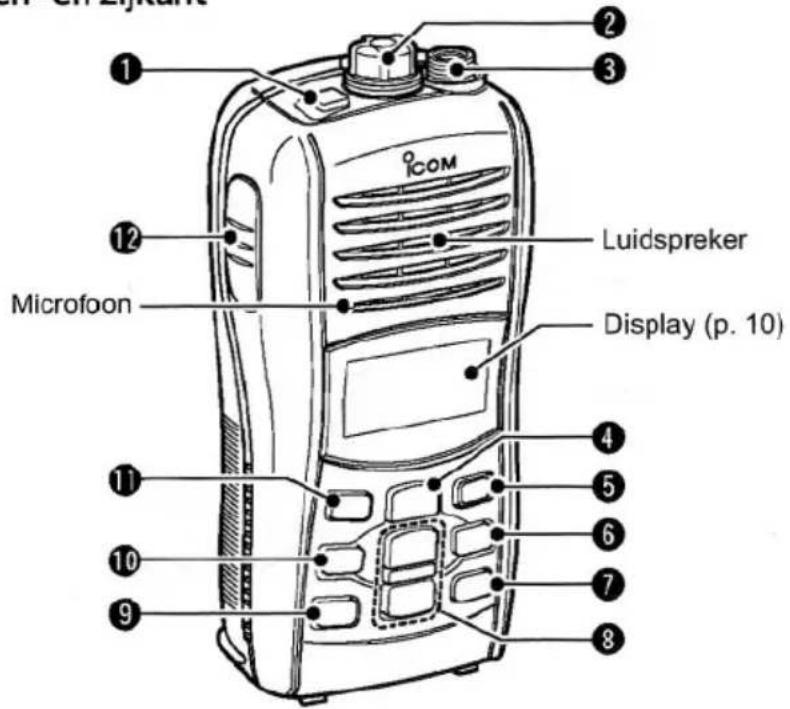

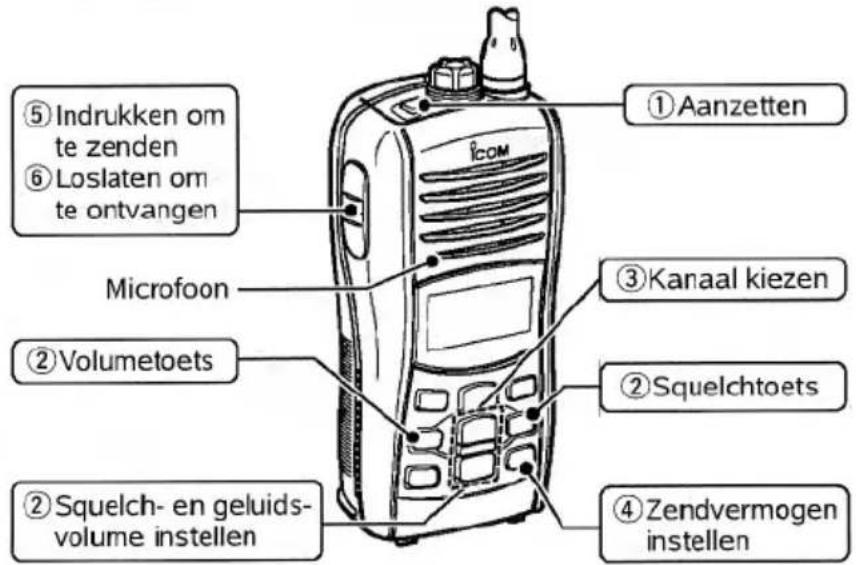

Front, boven- en zijkant

① AAN/UIT-TOETS [PWR]

Hiermee wordt de marifoon aan en uit gezet.

② LUIDSPREKER-MICROFOONAANSLUITING [SP MIC]

Aansluiting voor de optionele luidspreker-microfoon (p. 26).

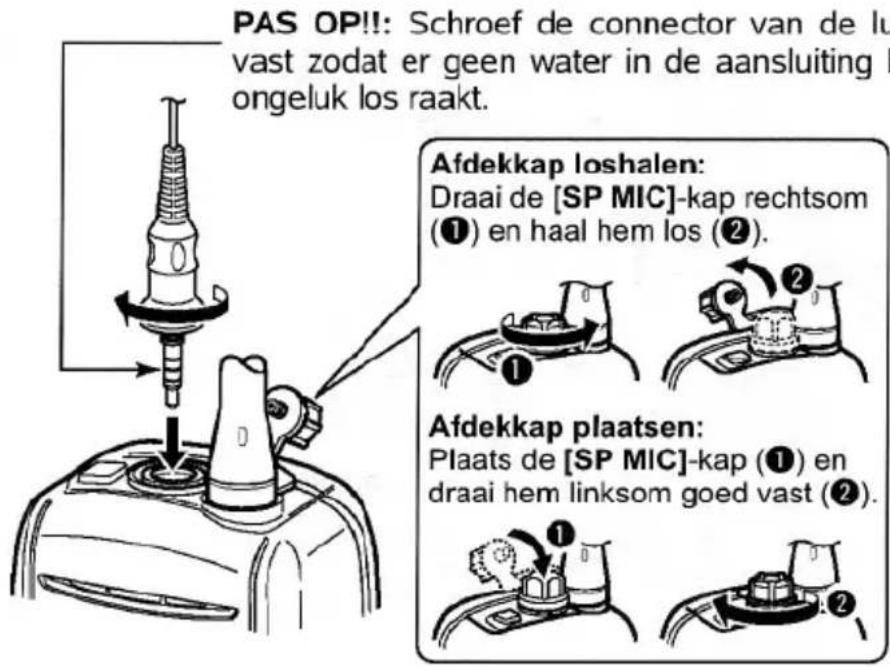

OPMERKING: Plaats de [SP MIC]-afdekkap als er geen optionele luidspreker-microfoon gebruikt wordt. Hierdoor kan er geen water in de marifoon komen.

② Draai de [SP MIC]-afdekkap een hele slag rechtsom.

③ ANTENNECONNECTOR

Hierop wordt de meegeleverde flexibele antenne aangesloten (p. 6).

④ KANAALTOETS [CH]

Indrukken om met de [▼]/[▲]-toetsen normale kanalen te kunnen kiezen als de marifoon op kanaal 16 of het voorkeuzekanaal staat (p. 13).
1 sec. indrukken om te kiezen tussen het binnenvaart- of het internationale kanalenpakket De keuze wordt in het display weergegeven (p. 13).

⑤ FAVORIET/TAG-TOETS [FAV•TAG]

Wordt niet gebruikt voor de Benelux versie.

⑥ SQUELCH/MONITORTOETS [SQL•MONI]

Indrukken en met de [▼]/[▲]-toetsen het squelchniveau in te stellen (p. 16).
Ingedrukt houden om de squelch te openen en het gekozen marifoonkanaal te beluisteren - monitorfunctie (p. 17).
Ingedrukt houden en de marifoon aan zetten om naar instellingsmode te gaan (p. 19).

⑦ ZENDVERMOGEN/BLOKKERINGSTOETS [H/L•LOCK]

Indrukken om te kiezen tussen hoog, middelmatig en laag zendvermogen (alleen laag zendvermogen is toegestaan - 1 Watt) (p. 14).
→ 1 sec. ingedrukt houden om de blokkeringsfunctie in of uit te schakelen (p. 16).

→ Kiezen van het gewenste marifoonkanaal (p. 13).
→ Kiezen van de gewenste instelling in een instellingsmenu (p. 19).

⑨ SCAN/DUALTOETS [SCAN·DUAL]

→ Scannen is niet toegestaan op de Nederlandse versies en werkt derhalve niet.
1 sec. ingedrukt houden om de dualwatchfunctie in te schakelen (alleen met internationaal kanalenpakket) (p. 18).
→ Indrukken om de dualwatchfunctie uit te schakelen.
1Deze toets samen met de [H/L]-toets ingedrukt houden om de AquaQuake-functie te activeren (p. 17).

⑩ VOLUMETOETS [VOL•MUTE]

Indrukken en met de [▼]/[▲]-toetsen het geluidsvolume in stellen (p. 15).
→ Ingedrukt houden om het geluid uit te schakelen - mutefunctie (p. 16).

→ Kiest direct kanaal 16 (p. 13).
1 sec. ingedrukt houden om het voorkeuzekanaal (CALL) te kiezen (p. 13).
3 sec. ingedrukt houden om het voorkeuzekanaal te programmeren. (p. 15).
Indrukken als de IC-M33 in de instellingsmode staat om deze te verlaten (p. 19).

⑫ SPREEKSLEUTEL [PTT]

Houd deze toets ingedrukt om te zenden; laat hem los om te ontvangen (p. 14).

3 MARIFOONBESCHRIJVING

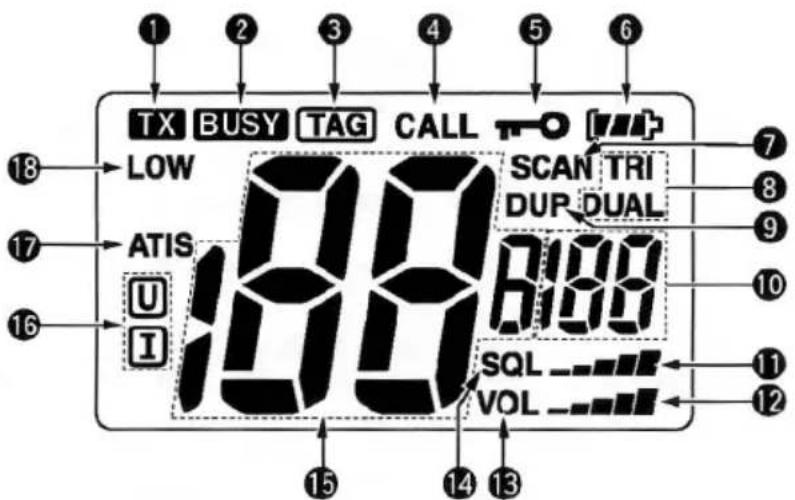

Display

Verschijnt tijdens zenden.

→ Verschijnt als er een station ontvangen wordt of als de squelch open staat.

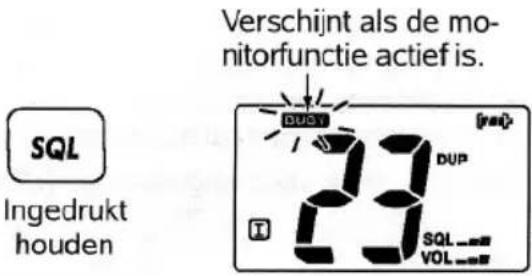

→ Knippert als de monitorfunctie actief is (p. 17).

Niet van toepassing op de Benelux versie.

Verschijnt als het oproepkanaal gekozen is.

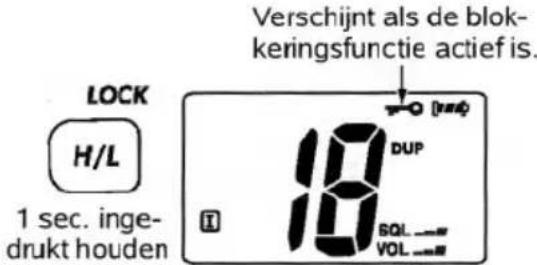

Verschijnt als de blokkeringsfunctie actief is.

⑥ ACCUSPANNINGSINDICATOR

Geeft de grafisch de conditie van de accu weer.

Aanduiding
Accuconditie	Vol	Middelmatig	Laden vereist	Geen accu

Als[ ] knippert, dan is de accu overladen (of is de spanning te hoog). Als[ ] knippert, dan is de accu bijna leeg.

⑦ SCAN INDICATOR

Niet van toepassing op de Benelux-versie.

Verschijnt als de dualwatchfunctie actief is (alleen van toepassing op het internationale kanalenpakket).

⑨ DUP INDICATOR

Verschijnt als er een duplexkanaal gekozen is.

LET OP! Communicatie tussen schepen onderling is niet mogelijk op duplexkanalen.

⑩ SUBKANAAL UITLEZING

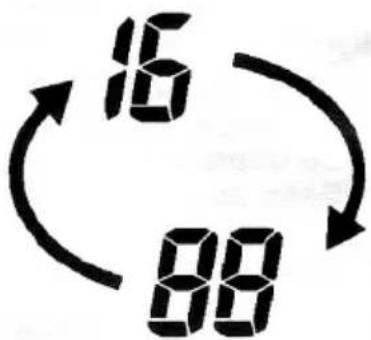

→ Toont kanaal 16 tijdens dualwatch (p. 18).
Toont het instellingsmenu in de instellingsmode (p. 19).

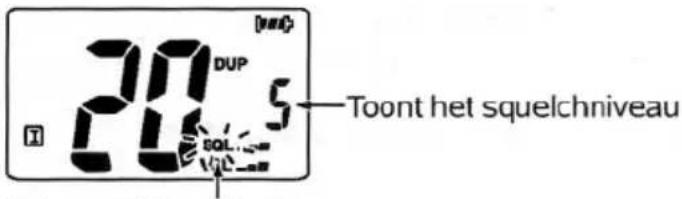

Toont het squelchniveau tijdens het instellen van de squelch (p. 16).
→ Toont het geluidsniveau tijdens instellen van de volumeregeling (p. 15).

⑪ SQUELCHNIVEAU

Geeft het squelchniveau weer.

⑫ GELUIDSNIVEAU

→ Geeft het geluidsvolume weer.
→ Knippert als de mutefunctie (geluidsonderdrukking) actief is. (p. 16).

⑬ VOLUME-INSTELLINGSINDICATOR (p. 15)

Knippert tijdens het instellen van het volume.

14 SQUELCHINSTELLINGSINDICATOR (p. 16)

Knippert tijdens het instellen van de squelch.

15 KANAALNUMMER

→ Geeft het gekozen marifoonkanaal weer.
→ Geeft in de instellingsmode de gekozen instelling weer.

16 KANALENPAKKETINDICATOREN

"①" verschijnt niet in de Benelux-versie, "①" verschijnt als het internationale kanalenpakket is gekozen.

Verschijnt als het binnenvaart kanalenpakket is gekozen.

"LOW" verschijnt als er voor laag zendvermogen is gekozen.
"LOW" knippert als de IC-M33 tot laag zendvermogen wordt gedwongen omdat of de temperatuur te hoog is of de accuspanning te laag wordt.

ATIS-CODE PROGRAMMEREN

Na aanschaf van uw IC-M33 kunt u één keer de ATIS-code programmeren. Een volgende keer kan alleen een erkend Icom-dealer de ATIS-code programmeren.

Let op: Zet eerst uw ATIS-code om in cijfers volgens onderstaande procedure, al-vorens uw marifoon te programmeren.

◇ Omrekenen ATIS-code

Voorbeeld: ATIS-code: PD9876

① Het eerste cijfer is altijd een "9".
② De eerste letter van de ATIS-code bestaat uit 3 cijfers: "244", de letter "P".
③ De tweede letter bestaat uit 2 cijfers. De "D" is de 4 ^e letter in het alfabet en wordt dus "04" (De letter "Z" bijvoorbeeld zou "26" worden).
④ Tot slot moeten de 4 cijfers van de ATIS-code 9876 worden toegevoegd.
⑤ De ATIS-code voor PD9876 in cijfers is dus: 9244049876.

①Houd [16] ingedrukt en zet de marifoon aan.
- De ATIS-indicator, het digitnummer (1 = eerste cijfer van de ATIS-code) en een knipperend onderste balkje verschijnen in het display.
②Kies met de [▼]/[▲]-toetsen het te programmeren cijfer van de ATIS-code.

③Kies met [SQL•MONI] het volgende digit van de ATIS-code en kies weer met de [▼]/[▲]-toetsen het te programmeren cijfer van de ATIS-code.

④Herhaal stap ③ totdat de hele ATIS-code is ingevoerd en druk dan op [CH] om de ATIS-code te programmeren.

• Het cijfer van de ATIS-code stopt met knipperen.
• Druk op [16] en de marifoon is klaar voor gebruik.

◇ Controleren van de ATIS-code:

(Als de ATIS-code is geprogrammeerd)

① Houd [16] ingedrukt en zet de marifoon aan.
- Het digitnummer met het daar bijbehorende cijfer van de ATIS-code verschijnen in het display. Druk voor het volgende ATIS-cijfer op [SQL•MONI] of voor het voorgaande cijfer op [VOL•MUTE].

② Druk op [16] om terug te gaan naar normaal marifoon-gebruik.

Digitnummer

Cijfer van de ATIS-code | Digitnummer

Kanaalkeuze

PAS OP!: Laad, voordat u de marifoon gaat gebruiken, de accu volledig op. Hierdoor wordt de maximale capaciteit en levensduur van de accu ten volle benut. Om schade aan de marifoon te voorkomen, wordt het ten zeerste aangeraden om de marifoon uit te zetten tijdens het laden.

◇ Kanaal 16

Kanaal 16 is het nood- en aanroepkanaal. Het is niet toegestaan andere gesprekken dan voor nood, spoed en veiligheid op dit kanaal te voeren. Kanaal 16 wordt in dual-watch telkens even beluisterd op activiteit. Is men niet bezig op een ander kanaal, dan moet uitgeluisterd worden op kanaal 16.

① Druk op [16] om kanaal 16 te kiezen.
② Druk op [CH] om naar het kanaal te gaan wat voor het indrukken van [16] beluisterd werd of gebruik de [▼]/[▲]-toetsen om een ander kanaal te kiezen.

c Druk

Met deze toets kunt u snel en eenvoudig naar het voorkeuzekanaal gaan. Standaard is kanaal 10 geprogrammeerd. Dit is het kanaal voor de beroepsbinnenvaart. Als pleziervaarder mag u hierop alleen uitluisteren.

① Houd [16] 1 sec. ingedrukt om het voorkeuzekanaal te kiezen.

• "CALL" en het voorkeuzekanaal verschijnen in het display.
• Het voorkeuzekanaal kan per kana- lenpakket ingesteld worden.

② Druk op [CH] om naar het kanaal te gaan wat voor het indrukken van [16] beluisterd werd of gebruik de [▼]/[▲]-toetsen om een ander kanaal te kiezen.

1 sec.

ingedrukt houden

◇ Internationale kanalen (Zeegaand kanalenpakket)

De IC-M33 heeft naast het binnenvaartkanalenpakket ook standaard alle 58 internationale marifoonkanalen.

① Druk op [CH] om een normaal kanaal te kiezen.
③ Houd [CH] 1 sec. ingedrukt om tussen het binnenwateren en internationale kanalenpakket te kiezen en v.v.
② Gebruik de [▼]/[▲]-toetsen om een kanaal te kiezen.

- "DUP" verschijnt als een duplexkanaal gekozen is.

1 sec. ingedrukt houden

■ Ontvangen en zenden

PAS OP! : Zenden zonder antenne kan de marifoon ernstig beschadigen.

Lees eerst de oproepprocedure op pagina 4 voordat u een bericht gaat uitzenden.

① Zet de marifoon aan door op [PWR] te drukken.

② Stel het geluidsniveau en de squelch in.

→ Druk op [SQL] en druk een paar keer op [▼] om de squelch te openen.
→ Druk op [VOL] en stel met de [▼]/[▲]-toetsen gewenste geluidsniveau in.
→ Druk op [SQL] en stel met de [▲]-toets de squelch zo in, dat de ruis weg valt.

③ Kies met de [▼]/[▲]-toetsen het gewenste kanaal.

• "BUSY" verschijnt in het display als er een signaal ontvangen wordt of als de squelch open staat.
• Het kan nodig zijn om het geluidsvolume bij te regelen.

⑤ Druk, indien nodig, op [H/L] om het zendvermogen te kiezen.

• "LOW" verschijnt als voor laag zendvermogen is gekozen; geen indicator betekent hoog zendvermogen wordt gebruikt.
• Gebruik laag zendvermogen in de eerste plaats omdat een hoog zendvermogen niet toegestaan is en in de tweede plaats om zo min mogelijk stroom van uw accu te vragen, waardoor deze langer mee gaat.
• Sommige kanalen kunnen niet op hoog zendvermogen gezet worden.

⑥ Druk de spreeksleutel [PTT] in en spreek in de microfoon.

• "TX" verschijnt in het display.
• Kanaal 70 kan niet gebruikt worden voor communicatie.

⑦ Laat de spreeksleutel [PTT] los om te kunnen ontvangen.

BELANGRIJK: Om de verstaanbaarheid van uw signaal te vergroten is het verstandig pas een seconde na het indrukken van de spreeksleutel [PTT] te gaan praten. Houd de microfoon ca. 2,5 tot 5 cm van de mond en spreek met een normaal stemvolume.

OPMERKING: De marifoon beschikt over een accuspaarfunctie. Deze functie wordt automatisch geactiveerd als er gedurende 5 sec. geen signaal wordt ontvangen.

■ Voorkeuzekanaal programmeren

Het meest gebruikte kanaal kan als voorkeuzekanaal [CALL] geprogrammeerd worden. Standaard is dit kanaal 10

① Houd de [CH]-toets1 sec. ingedrukt om tussen het binnenvaart ("ATIS") of zee-gaand ("INT") kanalenpakket te kiezen.
②Houd [C] (16) 1 sec. ingedrukt om het voorkeuzekanaal te kiezen.

- "CALL" en het kanaalnummer verschijnen in het display.

③Houd [C] (16) nogmaals 3 sec. ingedrukt (totdat een lange beeptoon en 2 korte beeptoontjes klinken) om het voorkeuze-kanaal te kunnen programmeren.

- Het kanaalnummer begint te knipperen.

③ Kies met de [▼]/[▲]-toetsen het gewenste voorkeuzekanaal.

④Druk op [16] gekozen kanaal op te slaan als voorkeuzekanaal.

- Het kanaalnummer stopt met knipperen.

Volume instellen

Het geluidsvolume kan ingesteld worden met de [VOL] en [▼]/[▲]-toetsen.

① Druk op [VOL] en stel met de [▼]/[▲]-toetsen het geluidsvolume in.

• "VOL" knippert in het display.
- Het volume is in 31 stappen instelbaar of uit te zetten (OFF).
- Wordt er niet binnen 5 sec. op een toets gedrukt, dan gaat de IC-M33 terug naar normale bediening.

② Druk nogmaals op [VOL] om terug te gaan naar normale bediening.

Toont het geluidsvolume.

- Knippert tijdens het instellen van het geluidsvolume.

4 STANDAARD GEBRUIK

Mutefunctie

De mutefunctie schakelt de luidspreker uit waardoor er geen geluid uit de IC-M33 komt, ook al wordt er een signaal ontvangen.

① Houd [MUTE] (VOL) 1 sec. ingedrukt om de mutefunctie te activeren.

- Het geluid via de luidspreker wordt uitgeschakeld.

- De indicatie van het geluidsvolume begint te knipperen.

② Druk nogmaals op [MUTE] om de mutefunctie uit te schakelen of zet de IC-M33 uit om de functie uit te schakelen.

Squelch instellen

Stel de squelch (ruisonderdrukker), zoals hieronder beschreven. Om signalen goed te kunnen ontvangen en de dualwatchfunctie goed te kunnen laten werken, is het belangrijk dat de squelch goed ingesteld wordt.

① Druk op [SQL] en stel met de [▼]/[▲]-toetsen de squelch in.

- "SQL" knippert in het display.

- De squelch is instelbaar in 11 stappen: OP = squelch helemaal open, 10 is maximum squelchniveau en 1 is de squelchdrempel (minimum).

- Wordt er niet binnen 5 sec. op een toets gedrukt, dan gaat de marifoon terug naar normale bediening.

② Druk nogmaals op [SQL] om terug te gaan naar normale bediening.

Knippert tijdens het in- stellen van de squelch.

Blokkeringsfunctie

De blokkeringsfunctie blokkeert elektronisch alle toetsen (met uitzondering van de [PTT], [SQL•MONI], [VOL•MUTE], [H/L•LOCK]- en de [▼]/[▲]*-toetsen) om te voorkomen dat er per ongeluk van kanaal gewisseld wordt of dat andere functies geactiveerd worden.

* Alleen na het drukken op [VOL•MUTE] of [SQL•MONI].

→ Houd [LOCK] (H/L) 1 sec. ingedrukt om de blokkeringsfunctie in of uit te schakelen. Verschijnt als de blok-

■ Automatische displayverlichting

De automatische displayverlichting is handig bij gebruik in het donker. De functie kan uitgeschakeld worden in de instellingsmode (p. 20).

Druk op een willekeurige toets, behalve de spreeksleutel [PTT] om de displayverlichting in te schakelen.

- De displayverlichting gaat, als er geen toetsen of knop meer gebruikt wordt, na 5 sec. automatisch uit.

Monitorfunctie

De monitorfunctie schakelt de squelch uit waardoor zwakke signalen beluisterd kunnen worden of het geluidsniveau ingesteld kan worden. Zie ook p. 20 voor andere instellingen van de monitorfunctie.

→ Houd [MONI] (SQL) ingedrukt om de monitorfunctie te activeren.

AquaQuake functie

De IC-M33 beschikt over een nieuwe techniek om water voor de luidspreker te verdrijven: AquaQuake. AquaQuake helpt om water tussen luidspreker en luidsprekergrill te verdrijven, water dat anders een dof, onverstaanbaar geluid kan veroorzaken. De IC-M33 maakt een vibrerend geluid als deze functie actief is.

→ Houd [SCAN] en [H/L] ingedrukt om de AquaQuake-functie te activeren.

- Er klinkt gedurende 9 seconden een lage beeptoon om water tussen luidspreker en luidsprekergrill te verdrijven. Het volume van de beeptoon is onafhankelijk van het ingestelde geluidsvolume.

- Als de AquaQuake-functie actief is, kan geen enkele andere toets of knop bediend worden. De AquaQuake-functie werkt niet als er een optionele hoofdtelefoon met microfoon op de marifoon is aangesloten.

5 DUALWATCH

Omschrijving

Deze functie geeft u de mogelijkheid om het noodkanaal (16) te beluisteren terwijl u bijvoorbeeld op kanaal 88 stand-by bent. De ontvanger gaat automatisch naar het kanaal waarop een signaal ontvangen wordt.

• Deze functie is alleen beschikbaar in het zeegaand (internationaal) kanalenpakket. De functie is niet toe-gestaan in het binnenwaterenpakket.
• Om op het ingestelde kanaal te zenden als de dual-watchfunctie actief is, drukt men de spreeksleutel in en houdt deze ingedrukt.

Dualwatch activeren

① Kies met de [▲]/[▼]-toetsen het kanaal dat u wil gebruiken.
② Houd [DUAL] (SCAN) 1 sec. ingedrukt om de dualwatchfunctie te activeren.
- "DUAL" knippert in het display als de dualwatchfunctie actief is.
- Er klinkt een beeptoontje als er een signaal op kanaal 16 wordt ontvangen.
③ Om de functie uit te schakelen, drukt men nogmaals op [DUAL] (SCAN).

[Voorbeeld]: Dualwatch op kanaal 7.

De instellingsmode

In de instellingsmode kunnen zeven functies van de marifoon veranderd worden. In afzonderlijke menu's kunnen de beeptoonfunctie, monitortoets, displayverlichting, LCD-contrast, accuspaarfunctie, squelchgevoeligheid en laag zendvermogen worden aangepast.

De instellingsmode wordt op de volgende manier geactiveerd:

① Zet de marifoon uit.
② Houd [SQL] ingedrukt en zet de marifoon aan om in de instellingsmode te komen. - "bP" verschijnt in het display.
③ Houd [SQL] ingedrukt en druk op [SQL] of kies met de [▲]/[▼]-toetsen het ge-wenste instellingsmenu.
④ Gebruik de [▲]/[▼]-toetsen om gewenste instelling te kiezen.
⑤ Druk op [16] om de instellingsmode te verlaten.

Instellingsmenu's(Het display toont de fabrieksinstelling en het gekozen instellingsmenu in het gestippelde cirkeltje)

6 INSTELLINGSMODE

Instellingsmenu's

◇ Beeptoon

"bp"

De beeptoon die als bevestiging van het indrukken van een toets wordt gebruikt, kan in- (ON) of uitgeschakeld (OFF) worden of op US.

• ON : Vaste beeptoon (standaard)
• US : Toonladder (do, re, mi, etc.)
- OFF : Beeptoon uit

Beeptoon aan (standaard)

Beeptoon uit

◇ Monitortoets

"Sq"

Met de monitortoets kan de squelch tijdelijk uitgeschakeld worden. De werking kan in dit menu veranderd worden van Pu (Push - drukken) (standaard) naar Ho (Hold - vasthouden).

Pu (Push) : Nadat [MONI] (SQL)1 sec. ingedrukt is, gaat de squelch open en er komt geluid uit de luidspreker. De squelch blijft open, zolang [MONI] (SQL) ingedrukt gehouden wordt (standaard).

Ho (Hold) : Nadat [MONI] (SQL) 1 sec. ingedrukt is, gaat de squelch open en blijft open, ook nadat [MONI] losgelaten wordt, en er komt geluid uit de luidspreker. De squelch blijft open, totdat er op een willekeurige toets gedrukt wordt.

Drukken (Push) aan (standaard)

Vasthouden (Hold) aan

◇ Displayverlichting

"bL"

De displayverlichting kan in of uitgeschakeld worden. Deze functie is vooral handig onder omstandigheden met weinig of geen licht.

• De displayverlichting gaat automatisch aan als er, behalve op de spreeksleutel [PTT], op een willekeurige toets gedrukt wordt.
• De displayverlichting gaat na 5 sec. automatisch uit.

Displayverlichting aan (standaard)

Displayverlichting uit

◇ LCD-contrast

"LC"

Het LCD-contrast kan op hoog (Hi) (standaard) of laag (Lo) gezet worden.

OPMERKING: Er zal geen verschil merkbaar zijn tussen hoog en laag contrast als de IC-M33 binnenshuis wordt gebruikt.

Hoog LCD-contrast (standaard)

Laag LCD-contrast

◇ Accuspaarfunctie

"PS"

De accuspaarfunctie begrenst de stroomafname door de ontvangstcircuits van de marifoon steeds even uit te schakelen als er geen signaal ontvangen wordt.

• ON : De accuspaarfunctie is ingeschakeld (standaard). De functie wordt actief nadat er gedurende 5 sec. geen signaal ontvangen is
  • OFF: De accuspaarfunctie is uitgeschakeld

Accuspaarfunctie aan (standaard)

Accuspaarfunctie uit

Als deze functie geactiveerd is, dan wordt de ontvangstgevoeligheid verlaagd waar- door de squelch moeilijker open gestuurd wordt door stoorsignalen.

Squelchgevoeilig heidsfunctie aan (standaard)

Squelchgevoeiligheidsfunctie uit

◇ Laag zendvermogen

"LF"

(Wordt alleen getoond als het optionele accupak geplaatst is)

Is deze functie actief (ON), dan zal het zendvermogen op alle kanalen, behalve op kanaal 16, laag zijn.

Laag zendvermogen aan (standaard)

Laag zendvermogen uit

■ Voorzorgsmaatregelen bij gebruik en laden van het accupak

Verkeerd gebruik van Li-lon accu's kan ernstige gevolgen hebben zoals: brand, rook of het exploderen van de accu. Verkeerd gebruik kan ook leiden tot andere schade aan het accupak, b.v. capaciteitsverlies of een korte levensduur.

⚠ WAARSCHUWING! Gebruik en laad alleen het door Icom opgegeven type accu, behorend bij het apparaat. Alleen het Icom accupak is getest en goedgekeurd voor gebruik bij deze marifoon. Gebruik van accu's van andere fabrikanten kunnen brand, rook of ernstige beschadigingen aan dergelijke accu's en de marifoon veroorzaken.

Gebruik van accu's

⚠ WAARSCHUWING! Sla NOOIT op de accu met enig voorwerp of deuk hem op een andere manier in. Gebruik geen accu's die onder grote druk hebben gestaan, gevallen zijn of op een andere manier gedeukt of beschadigd zijn. Schade hoeft aan de buitenkant niet zichtbaar te zijn maar ook al ziet de behuizing er goed uit, de cellen in het accupak kunnen wel gescheurd of beschadigd zijn. De kans op openbarsten of brand is daardoor aanwezig.

⚠ WAARSCHUWING! Gebruik of leg de accu NOOIT in omgevingen met temperaturen boven 60 °C. Accu's, verhit door b.v. kachels, ovens, in door de zon verhitte voertuigen, door directe blootstelling aan de zon, enz., kunnen openbarsten of in brand vliegen. Extreme temperaturen kunnen ook de levensduur en capaciteit ernstig aan-tasten.

⚠ WAARSCHUWING! Zorg ervoor dat de accu NOOIT in aanraking komt met regen, sneeuw, zeewater of andere vloeistoffen. Laad geen natte accu's op en gebruik ze ook niet. Als de accu nat is, droog hem dan eerst af alvorens hem te gebruiken of op te laden. De accu zelf is niet waterdicht.

⚠ WAARSCHUWING! Verbrand NOOIT gebruikte accu's. Gassen in de accu kunnen hem doen exploderen of openbarsten.

⚠ WAARSCHUWING! Soldeer NOOIT aan de accu en probeer NOOIT een accu te modificeren. De opgewekte hitte kan de accu doen exploderen, openbarsten, in brand laten vliegen dan wel rook veroorzaken.

⚠ WAARSCHUWING! Gebruik de accu alleen voor het apparaat waarvoor hij bedoeld is. Gebruik de accu nooit voor andere doeleinden of apparaten welke niet in deze gebruiksaanwijzing genoemd worden.

⚠ WAARSCHUWING! Komt er vloeistof uit de accu en krijgt u die in de ogen, dan kan dat blindheid tot gevolg hebben. Spoel, in een dergelijk situatie, uw ogen met schoon leidingwater en raadpleeg direct een arts.

PAS OP!: Stop met het gebruiken van de accu als een een vreemde lucht ruikt, hij warm wordt of vervormd. In dergelijke gevallen dient u contact op te nemen met uw Icom-dealer.

PAS OP!: Was lichaamsdelen die in aanraking komen met vloeistoffen uit de accu direct met schoon leidingwater.

PAS OP!: Stop de accu NOOIT in een magnetron, een hogedrukpan of op een inductie kookplaat. Dit kan oververhitting tot gevolg hebben waardoor de accu kan openbarsten of in brand vliegen.

PAS OP!: Gebruik en bewaar de accu altijd binnen de temperatuurspecificaties (in bedrijf: -15 °C tot +55 °C; opgeslagen: -20 °C tot +60 °C). Gebruik buiten deze specificaties zullen de prestaties en levensduur nadelig beïnvloeden. Bedenk dat de temperatuur van de accu hoger kan zijn als die van de marifoon. In dergelijke gevalen bestaat de kans dat de marifoon niet goed werkt.

PAS OP!: De levensduur van de accu kan verkleind worden als de accu voor langer tijd volledig opgeladen, ontladen of bij hoge temperaturen (meer dan 45 °C) opgeslagen wordt. Wordt de accu langere tijd niet gebruikt, moet hij van de marifoon gehaald worden nadat hij ontladen is. De accu kan gebruikt worden totdat de accuspanningsindicator middelmatige conditie (p. 10) aangeeft. Bewaar daarna de accu op een koele droge plaats met een temperatuur tussen -20 en +25 °C.

◇ Laden van accu's

⚠ WAARSCHUWING! Laad de accu NOOIT op op plaatsen met een extreme hoge temperatuur, b.v. in de buurt van kachels, ovens, in door de zon verhitte voertuigen, door directe blootstelling aan de zon, enz. In dergelijke situaties kan beveiligingscircuit in de accu geactiveerd worden waardoor het laden stopt.

PAS OP!: Overlaad de accu NIET. Laat hem niet in de lader staan nadat de opgegeven laadtijd is verstreken. Is de accu niet geheel opgeladen, haal hem dan uit de lader. Het overladen van de accu kan oververhitting, brand of het openbarsten van de accu tot gevolg hebben.

PAS OP!: Stop NOOIT een natte of vochtige accu in de lader. Dit kan corrosie van de accu- of laadcontacten tot gevolg hebben. De lader is niet waterdicht.

PAS OPI: Laad de accu niet buiten de temperatuurspecificaties (0 °C tot +45 °C). Icom raadt een laadtemperatuur aan van 20 °C. Buiten deze specificaties kan de accu oververhit raken of openbarsten. Daarnaast kunnen capaciteit en levensduur nadelig beïnvloed worden.

Meegeleverde acculader

◇ Aansluiting en laden

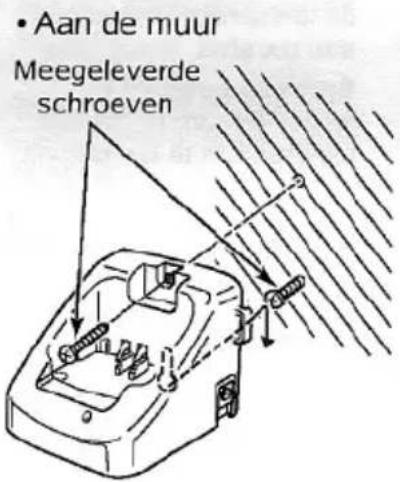

① Plaats de BC-173 op een vlakke, horizontale ondergrond (b.v. een tafel) en schroef hem daar eventueel op vast.
② Sluit de netadapter aan zoals in onderstaande figuur is weergegeven.
③ Plaats het accupak los of met de marifoon in de lader.

• De laadindicator licht oranje op.
• De laadindicator knippert oranje (of afwisselend oranje/groen) als het beveiligings-circuit van de lader in werking treedt.

④ Laad de accu gedurende ongeveer 10 uur, afhankelijk van zijn conditie.

- De laadindicator licht groen op als het laden voltooid is.

Optionele batterijhouder

Wilt u de IC-M33 gebruiken met normale alkaline batterijen, dan kan dat met de optionele batterijhouder BP-251.

PAS OPI:

• Gebruik alleen batterijen van hetzelfde merk en gebruik geen oude en nieuwe batterijen door elkaar heen.
• Houd de batterijcontacten schoon. Het is geen slecht idee om dit eens per week te doen.
• Bij gebruik van normale batterijen is het maximale zendvermogen 2 Watt.

OPMERKING: Het kan zijn dat de IC-M33 niet meer blijft drijven bij gebruik van batterijen. Dit is afhankelijk van het gewicht van de gebruikte batterijen.

Optionele acculader

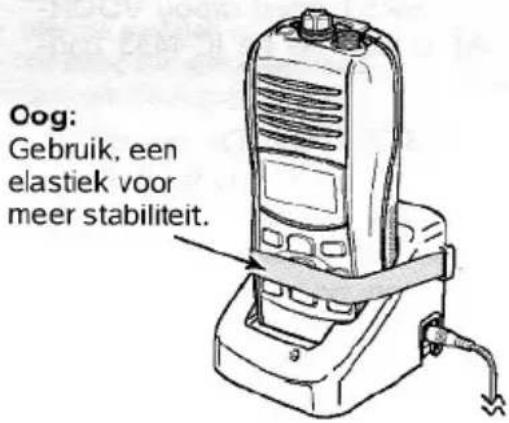

◇ Installatie van de BC166

• Voor meer stabiliteit


◇ Accu laden

① Sluit de netadapter aan zoals in onderstaande figuur is weergegeven.
②Plaats het accupak los of met de marifoon in de lader.

- De laadindicator licht oranje op.

- De laadindicator knippert oranje (of rood) als het beveiligingscircuit van de lader in werking treedt.

③ Laad de accu gedurende ongeveer 2 uur, afhankelijk van zijn conditie.

- De laadindicator licht groen op als het laden voltooid is.

OPMERKING: De BC-166 heeft een laadtimer. Het laden stopt hierdoor automatisch na ca. 14 uur.

Beschrijving van de HM-165

Zorg ervoor dat de aansluitplug NOOIT in het water komt te liggen. Gebeurt dit wel, maak hem dan EERST goed droog VOORDAT u hem op de IC-M33 aansluit.

OPMERKING: De microfoon bevindt zich boven aan de luidspreker-microfoon, zoals hiernaast is weergegeven.

Om zo goed mogelijk hoorbaar te zijn bij een tegenstation, behoort u met een normale stem in de microfoon praten en deze op ca. 2,5 cm van uw mond houden.

Bevestiging

Zet eerst de IC-M33 uit. Druk dan de connector van de luidspreker-microfoon in de [SP MIC]-aansluiting en schroef hem voorzichtig maar goed vast. Let er op dat de schroef-draad van de HM-165 niet scheef op die van de IC-M33 staat!!

BELANGRIJK: HOUD afdekkap op de [SP MIC]-aansluiting als u de HM-165 niet gebruikt. Is de afdekkap niet geplaatst, dan kan er water in de IC-M33 komen en kunnen de aansluitpennen in de plug worden aangetast en/of kan het zijn dat de marifoon niet meer goed functioneert.

Probleemoplossing

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING	p.
Marifoon gaat niet aan.	De accu is leegSlechte aansluiting op het accupak.	Laad de accu op.Controleer de bevestiging van de accu	24-257
Geen geluid.	Te hoog squelchniveau.Te laag geluidsniveau.Luidspreker is onder water geweest.	Stel de squelch in.Verhoog het geluidsniveau.Gebruik de AquaQuake-functie.	161517
Marifoon zendt niet op hoog vermogen of helemaal niet.	Sommige kanalen zijn alleen voor ontvangst of op laag vermogen bruikbaar.De accu is leeg.De accu is overladen.Het zendvermogen staat op laag.	Ga naar een ander kanaal.Laad de accu op.Controleer de accuspanning.Verhoog het zendvermogen met de [H/L]-toets.	13,2724-14
Kanaalnummer kan niet veranderd worden.	Blokkeringsfunctie is geactiveerd.	Zet de blokkeringsfunctie uit.	16
Geen beeptoon.	Beeptoon staat uit.	Zet de beeptoon aan.	20
Accufout	Accupak heeft een spanning van meer dan 11 Volt.	Controleer de accuspanning	--

Kanaalindeling

Kanaal	S/D*	Kanaal	S/D*	Kanaal	S/D*			Kanaal	D/S*
01	D	13	S	25	D	66	S	78	D
02	D	14	S	26	D	67	S	79	D
03	D	15	S	27	D	68	S	80	D
04	D	16	S	28	D	69	S	81	D
05	D	17	S	31	H	70***	Rx	82	D
06	S	18	D	37A**	S	71	S	83	D
07	D	19	D	60	D	72	S	84	D
08	S	20	D	61	D	73	S	85	D
09	S	21	D	62	D	74	S	86	D
10	S	22	D	63	D	75	S	87	S
11	S	23	D	64	D	76	S	88	S
12	S	24	D	65	D	77	S		H

* S = Simplex kanaal, D = Duplex kanaal, Rx = alleen ontvangst.
** Alleen internationaal kanalenpakket - Engels marinakanaal.
*** DSC-kanaal, alleen ontvangst, niet bruikbaar voor spraakcommunicatie.

Specifications

◇ ALGEMEEN

• Frequentiebereik ZendenOntvangen	: 156,000 - 161,450 MHz156,000 - 163,425 MHz
• Modulatievorm	: FM (16K0G3E)
• Kanaalafstand	: 25 kHz
• Voeding	: Alleen de ICOM^TM BP-251 en BP-252
• Stroomopname	: 1,5 A max. bij hoog zendvermogen (5 W)0,7 A max. bij laag zendvermogen (1 W)0,2 A max. bij maximaal geluidsvolume20 mA nom. bij geactiveerde accuspaarfunctie
• Frequentie-afwijking	: ± 1,5 kHz
• Bedrijfstemperatuur	:-15 °C tot +55 °C
• Afmetingen (bxhxd)	: 62 x 141,5 x 43 mm (kastafmeting)
• Gewicht (met BP-252, FA-SC58V en MB-109)	: ca. 305 gr.

◇ ZENDER

Zendvermogen (bij 7,4V DC)	: 5 W (Hoog) en 1 W (laag)
Modulatiecircuit	: Frequentiemodulatie door variabele reactantie
Frequentiezwaai	: ±5,0 kHz.
Vermogensonderdrukking
nevenkanaal	: > 70 dB
Ongewenste uitstraling	: < 0,25 μW

◇ ONTVANGER

Ontvangerprincipe	Dubbel superheterodyne
Gevoeligheid (20dB SINAD)	-2 dBμ EMK nominaal
Squelchgevoeligheid	-6 dBμ EMK nominaal (squelchdrempel)
Intermodulatie onderdrukking	>68 dB
Spuriousonderdrukking	>70 dB
Nevenkanaalonderdrukking	>70 dB
Audio-uitgangsvermogen
Interne luidspreker	0,6 W nominaal aan 8 Ω bij 10% vervorming

- Technische specificatie kunnen zonder voorafgaande informatie gewijzigd worden.

Opties

◇ ACCU'S

• BP-251 Batterijhouder Batterijhouder voor 5 penlight (AAA) alkaline batterijen. Zendvermogen: 2W
  • BP-252 Li-Ion ACCUPAK 7,4 Volt - 980mAh Li-Ion accupak

◇ ACCULADERS

• BC-173 TAFELLADER + BC-174E/BM-95V NETVOEDING Normale lader voor het laden van het accupak. Laadtijd ca. 10 uur.
• BC-162 TAFELLADER + BC-145 NETVOEDING Snellader voor het laden van het accupak. Laadtijd ca. 2 uur.

◇ RIEMCLIPS

• MB-109 RIEMCLIP
Dit is de riemclip die standaard met de IC-M33 wordt geleverd.

◇ ANDERE OPTIES

• HM-165 LUIDSPREKER-MICROFOON
Grote, waterdichte (IPX7; 1 meter gedurende 30 minuten) luidspreker-microfoon met krokodilklem voor bevestiging aan uw shirt, kraag, enz.
- FA-SC58V FLEXIBELE ANTENNE Dezelfde antenne als de meegeleverde antenne.

Count on us!

Dit apparaat is toegelaten in:
