| Producttype | Dompelpomp |
| Merk | Maxicool |
| Model | MaxPump 30ND |
| Afmetingen (L x B x H) | 25 x 18 x 30 cm |
| Gewicht | Ca. 4,5 kg |
| Vermogen | 300 W |
| Maximale opvoerhoogte | 8 m |
| Maximaal debiet | 10.000 l/u |
| Maximale dompeldiepte | 7 m |
| Inlaat | 1 1/4" (32 mm) |
| Uitlaat | 1" (25 mm) |
| Beschermingsgraad | IPX8 |
| Voedingsspanning | 230 V / 50 Hz |
| Snoerlengte | 10 m |
| Materiaal | Roestvrij staal / kunststof |
| Functies | Automatisch schakelbaar, drijvende schakelaar, oververhittingsbeveiliging |
| Gebruik | Schoon water, regenwater, zwembadwater |
| Onderhoud | Regelmatige reiniging van filter en inlaat |
| Veiligheid | Thermische beveiliging, IPX8 waterdicht |
| Bijgeleverd | Pomp, adapter, gebruikershandleiding |
Veelgestelde vragen - MaxPump 30ND Maxicool
Gebruikersvragen over MaxPump 30ND Maxicool
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Pomp in PDF-formaat gratis! Vind uw handleiding MaxPump 30ND - Maxicool en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. MaxPump 30ND van het merk Maxicool.
GEBRUIKSAANWIJZING MaxPump 30ND Maxicool
MaxiCool® Zwembad warmtepomp Gebruikershandleiding

Deze handleiding is bedoeld voor de volgende modellen:
MaxPump-15ND
MaxPump-20ND
MaxPump-30ND
MaxPump-40ND
MaxPump-50U3ND
MaxPump-60U3ND
Inhoudsopgave:
Hoofdstuk
- Inleiding (pagina 4 t/m 6)
- Technische specificaties (pagina 7 t/m 9)
- Installatie en aansluiting (pagina 10 t/m 17)
- Gebruik en bediening (pagina 18 t/m 27)
- Onderhoud en inspectie (pagina 28 t/m 29)
- Foutcodes en electrisch schema (pagina 30 t/m 31)
1. Inleiding
Bedankt voor het kopen van deze MaxiCool zwembad warmtepomp. Wij zijn ervan overtuigd dat u vele jaren plezier kunt beleven aan dit kwaliteitsproduct.
Wij doen er alles aan om de kwaliteit van onze producten zo streng mogelijk te bewaken. Zou er onverhoopt toch iets niet naar tevredenheid zijn laat het uw dealer dan onmiddellijk weten.
Onze producten worden vervaardigd conform strikte kwaliteitseisen.
Deze gebruikershandleiding geeft u inzicht over de installatie, bediening en het onderhoud van de MaxiCool zwembad warmtepomp. Lees deze gebruikershandleiding daarom zorgvuldig!!
MaxiCool geeft 3 jaar garantie op de zwembad warmtepomp en levenslange garantie op de flow switch. Garanties zijn alleen van toepassing mits vakkundig geïnstalleerd en gebruik onder normale omstandigheden en alleen als zwembadverwarming. De garantie vervalt automatisch als de verwarmingspomp niet goed is geïnstalleerd, aangesloten of defect is gegaan door onoordeelkundig gebruik, slecht onderhoud of oneigenlijk gebruik.
Open nooit de verwarmingspomp omdat het gevaar van elektrocutie bestaat!!
- Laat uw verwarmingspomp altijd aansluiten en onderhouden door een daarvoor gekwalificeerd bedrijf of een geautoriseerd dealer van MaxiCool.
- Gebruik altijd originele onderdelen bij reparatie of herstelling. (anders vervalt de garantie automatisch)
- Gebruik uw verwarmingspomp volgens de voorschriften van deze gebruikershandleiding.
Uw MaxiCool Zwembad warmtepomp heeft de volgende kenmerken en eigenschappen:
Uw MaxiCool Zwembad warmtepomp is voorzien van een titanium warmtewisselaar en PVC toevoerleidingen voor het zwembadwater. Dit zorgt ervoor dat de verwarmingspomp resistent is tegen chloor en andere corrosieve producten in uw zwembadwater.
De unit dient buiten geplaatst worden. Bij plaatsing binnen dient er ruim voldoende luchtcirculatie te zijn om de MaxiCool Zwembad warmtepomp te voorzien van verse lucht met voldoende warmte-inhoud. Bij onvoldoende luchtcirculatie zal uw warmtepomp eerder bevriezen en veel meer energie verbruiken als nodig is. Het geniet de voorkeur om de verwarmingspomp buiten in de winter af te dekken met een hoes als deze niet gebruikt wordt.
De opgegeven capaciteit van de warmtepomp is afhankelijk van de luchttemperatuur en de watertemperatuur. Op koude dagen zal de warmtepomp langer moeten draaien om de gewenste badtemperatuur te bereiken dan op warme dagen. Het is altijd verstandig om het bad af te dekken op het moment dat dit niet gebruikt wordt, in het bijzonder 's nachts. Ongeveer 60 tot 70 procent van de warmte wordt afgegeven aan het wateroppervlak. Het afdekken van het bad betekent tevens een verlenging van de levensduur van de warmtepomp, aangezien deze minder uren hoeft te draaien om de gewenste badtemperatuur te bereiken.
Er is veel aandacht besteed om uw pomp zo geruisloos mogelijk zijn werk te laten doen. Dit wordt bereikt door het inbouwen van de modernste scroll of roterende compressoren van Japans of Koreaans fabrikaat. Voor de hoeveelheid geluid die geproduceerd wordt verwijzen wij u naar de technische specificaties.
Uw verwarmingspomp is microprocessor gestuurd. U kunt diverse parameters via het touchscreen display bedieningspaneel instellen.
U dient er voor te zorgen dat de MaxiCool Zwembad warmtepomp alleen draait wanneer de filterinstallatie ingeschakeld is, met uitzondering van het terugspoelen en naspoelen van de zwembadfilter. Tijdens het terugspoelen en naspoelen dient de MaxiCool Zwembad warmtepomp uitgeschakeld te worden.
De warmtepomp maakt gebruik van koelmiddel R410A om de warmteoverdracht te laten plaatsvinden van de buitenlucht naar het badwater. Het koelmiddel R410A is milieuvriendelijk, biologisch afbreekbaar en tast de ozonlaag niet aan. Wel draagt dit koelmiddel bij aan het broeikaseffect als dit vrijkomt.
Bijgeleverde accessoires bij uw MaxiCool Zwembad warmtepomp.

U vindt deze accessoires als u het voorpaneel van de MaxiCool Zwembad warmtepomp los schroeft.

1.1 werking van de MaxiCool Zwembad warmtepomp.
De werking van de MaxiCool Zwembad warmtepomp kan als volgt schematisch worden weergegeven:
Hoe werkt de MaxiCool zwembad warmtepomp?
De werking van een warmtepomp is gebaseerd op het koelprincipe dat van toepassing is in elke koelinstallatie (Airconditioning, ijskasten diepvriezers etc.). De verdamper ontrekt warmte aan de doorstromende lucht. Deze warmte wordt opgeslagen in het koelmiddel wat door het circuit van de warmtepomp loopt. Dit koelmiddel wordt door de compressor met hoge druk door de condensor gestuwd. In de condensor (Titanium warmtewisselaar) kan het koelmiddel zijn opgeslagen warmte afgeven aan het zwembadwater. De enige energie die hierbij verbruikt wordt is van de compressor en de ventilator van de verdamper. Doordat er gebruik wordt gemaakt van de nieuwste generatie koelmiddelen en dat de verdamper en condensor verhouding exact op elkaar zijn afgestemd zijn we in staat om met b.v 1 kW opgenomen elektrische energie wel tot 5,4 kW energie aan het zwembadwater toe te voegen.
Deze factor noemen we de C.O.P. waarde. Hoe hoger deze waarde is des te zuiniger met energie springt uw toestel om.
Voor alle duidelijkheid nog even: Uw MaxiCool zwembad warmtepomp haalt dus geen warmte uit de stroom die zij verbruikt. De stroom die verbruikt wordt hebben we nodig om warmte (energie die opgeslagen is in de buitenlucht) te verplaatsen naar uw zwembadwater. Dit is in feite gratis energie van buiten die we gebruiken om het water op te warmen.
2. Specificaties
Technische specificaties ^1 MaxiCool zwembad warmtepompen 230 Volt
| Model : | MP-15ND | MP-20ND | MP-30ND | MP-40ND | |
| Type : | Zwembad warmtepomp met horizontale uitblaas | ||||
| Verwarmvermogen : | Watt | 6800 | 9200 | 13800 | 18200 |
| Geschikt voor zwembaden met inhoud t/m ^2 : | m ^3 | 30 | 40 | 60 | 80 |
| Maximale opwarming per 24 uur bij maximale inhoud zonder warmteverlies : | °C | 4,5 | 4,5 | 4,5 | 4,5 |
| Water resistentie klasse : | IPX4 | ||||
| COP Waarde ^3 : | W/W | 5,5 | 5,4 | 5,4 | 5,2 |
| Aansluit voltage : | V/Ph/Hz | 230/1/50 | |||
| Afzekerings waarde : | A | 16/traag | 20/traag | 25/traag | |
| Opgenomen vermogen (verwarmen) : | Watt | 1150 | 1650 | 2510 | 3420 |
| Stroomsterkte bij verwarmen : | Ampère | 5,23 | 7,50 | 11,40 | 15,55 |
| Maximaal opgenomen vermogen : | Watt | 1380 | 1980 | 3010 | 4100 |
| Maximale stroomsterkte : | Ampère | 6,28 | 9,00 | 13,68 | 18,66 |
| Diameter aansluiting water aan- en afvoer : | ∅mm | 32 | 50 | ||
| Opgenomen vermogen ventilator : | Watt | 75 | 120 | ||
| Toerental ventilator : | tpm | 770 | 850 | ||
| Benodigde waterlow : | liters/uur | 2200 | 3000 | 4500 | 6000 |
| Waterpressure drop (maximaal) : | kPa | 8 | 10 | ||
| Veiligheidssensor voor waterflow : | J/N | Ja | |||
| Automatische restart na stroomuitval : | J/N | Ja (kan gewijzigd worden door installateur) | |||
| Regelbereik verwarmen : | °C | Standaard 15-35 (kan gewijzigd worden door installateur) | |||
| Ook geschikt voor waterkoeling : | Ja | ||||
| Regelbereik koelen : | °C | Standaard 8-35 (kan gewijzigd worden door installateur) | |||
| Koelvermogen : | Watt | 4000 | 5500 | 8000 | 10500 |
| Afstandsbediening : | Ja, Bekabeld digitaal touchscreen bedieningspaneel | ||||
| Lengte bijgeleverde kabel voor touchscreen : | Meter | 9 | |||
| Waterinlaat temp. afleesbaar op paneel : | Ja | ||||
| Wateruitlaat temp. afleesbaar op paneel : | Ja | ||||
| Buitentemperatuur afleesbaar op paneel : | Ja | ||||
| Condensortemp. afleesbaar op paneel : | Ja | ||||
| Hoge/Lage drukbeveiliging koelcircuit : | Ja | ||||
| Kinderslot touchscreenpanel : | Ja | ||||
| Timersturing mogelijk : | Ja | ||||
| Automatische ontdooicyclus / wijzigbaar : | Ja / via instelmenu | ||||
| Warmtewisselaar : | Titanium, Chloor en zoutwater bestendig (Normale zwembadconcentraties) | ||||
| Geluidsniveau unit (op 1 meter afstand) : | dB(A) | 47 | 51 | 54 | 54 |
| Afmetingen unit : | LxHxD mm | 990x4540x300 | 1030x660x420 | 1150x850x470 | |
| Afmetingen verpakking : | LxHxD mm | 1015x580x330 | 1040x700x440 | 1200x900x480 | |
| Gewicht unit netto : | Kg | 50 | 60 | 87 | 116 |
| Gewicht unit bruto : | Kg | 57 | 67 | 78 | 127 |
| Type koudemiddel : | Mlieu vriendelijk R410A | ||||
| Inhoud koelmiddel : | gram | 850 | 1000 | 1200 | 2000 |
| Type compressor : | Roterend | Scroll | |||
| Aantal compressoren : | 1 | ||||
| Maximale systeemdruk koelcircuit perszijde : | Bar | 44 | |||
| Maximale systeemdruk koelcircuit zuigzijde : | Bar | 21 | |||
| Verwarmen mogelijk van/tot : | °C | 5 t/m 35 buitentemperatuur | |||
| Koelen mogelijk van/tot : | °C | 21 t/m 43 buitentemperatuur | |||
^1 Specificaties kunnen zonder voorafgaande kennisgeving gewijzigd worden. Druk en zetfouten voorbehouden.
^2 Indicatief. Vraag uw installateur voor een juiste warmteberekening.
^3 Gemeten met buitenlucht temp 24 °C/19 °C, inlaat watertemperatuur 27 °C
Technische specificaties ^1 MaxiCool zwembad warmtepompen 380 Volt
| Model : | MaxPump-50U3ND | MaxPump-60U3ND | |
| Type : | Zwembad warmtepomp met verticale uitblaas | ||
| Verwarmvermogen : | Watt | 22000 | 26000 |
| Geschikt voor zwembaden met inhoud t/m^2 : | m^3 | 100 | 120 |
| Maximale opwarming per 24 uur bij maximale inhoud zonder warmteverlies : | °C | 4,4 | 4,4 |
| Water resistentie klasse : | IPX4 | ||
| COP Waarde3 : | W/W | 5,00 | 5,00 |
| Aansluit voltage : | V/Ph/Hz | 380/3/50 | |
| Afzekerings waarde : | A | 16/traag | |
| Opgenomen vermogen (verwarmen) : | Watt | 4300 | 4900 |
| Stroomsterkte bij verwarmen : | Ampère | 7,6 | 8,7 |
| Maximaal opgenomen vermogen : | Watt | 5160 | 5880 |
| Maximale stroomsterkte : | Ampère | 9,12 | 10,44 |
| Diameter aansluiting water aan- en afvoer : | ∅mm | 50 | |
| Opgenomen vermogen ventilator : | Watt | 200 | |
| Toerental ventilator : | tpm | 830 | |
| Benodigde waterlow : | liters/uur | 7500 | 9000 |
| Waterpressure drop (maximaal) : | kPa | 12 | |
| Veiligheidssensor voor waterflow : | J/N | Ja | |
| Automatische restart na stroomuitval : | J/N | Ja (kan gewijzigd worden door installateur) | |
| Regelbereik verwarmen : | °C | Standaard 15-35 (kan gewijzigd worden door installateur) | |
| Ook geschikt voor waterkoeling : | Ja | ||
| Regelbereik koelen : | °C | standaard 8-35 (kan gewijzigd worden door installateur) | |
| Koelvermogen : | Watt | 14000 | 17000 |
| Afstandsbediening : | Ja, Bekabeld digitaal touchscreen bedieningspaneel | ||
| Lengte bijgeleverde kabel voor paneel : | Meter | 9 | |
| Waterinlaat temp. afleesbaar op paneel : | Ja | ||
| Wateruitlaat temp. afleesbaar op paneel : | Ja | ||
| Buitentemperatuur afleesbaar op paneel : | Ja | ||
| Condensortemp. afleesbaar op paneel : | Ja | ||
| Hoge/Lage drukbeveiliging koelcircuit : | Ja | ||
| Kinderslot touchscreen paneel : | Ja | ||
| Timersturing mogelijk : | Ja | ||
| Automatische ontdooicyclus / wijzigbaar : | Titanium, Chloor en zoutwater bestendig (Normale zwembadconcentraties) | ||
| Warmtewisselaar : | |||
| Geluidsniveau unit (op 1 meter afstand) : | dB(A) | 58 | |
| Afmetingen unit : | LxHxD mm | 745x845x710 | |
| Afmetingen verpakking : | LxHxD mm | 765x900x735 | |
| Gewicht unit netto : | Kg | 95 | 100 |
| Gewicht unit bruto : | Kg | 110 | 115 |
| Type koudemiddel : | Milieu vriendelijk R410A | ||
| Inhoud koelmiddel : | gram | 2200 | 3000 |
| Type compressor : | Scroll | ||
| Aantal compressoren : | 1 | ||
| Maximale systeemdruk koelcircuit perszijde : | Bar | 44 | |
| Maximale systeemdruk koelcircuit zuigzijde : | Bar | 21 | |
| Verwarmen mogelijk van/tot : | °C | 5 t/m 35 buitentemperatuur | |
| Koelen mogelijk van/tot : | °C | 21 t/m 43 buitentemperatuur | |
^1 Specificaties kunnen zonder voorafgaande kennisgeving gewijzigd worden. Druk en zetfouten voorbehouden.
^2 Indicatief. Vraag uw installateur voor een juiste warmteberekening.
^3 Gemeten met buitenlucht temperatuur 24 °C/19 °C, inlaat watertemperatuur 27 °C
2.2 Maatvoering van de MaxiCool zwembad verwarmingspomp.


Maateenheid: mm
| Maat\Type pompMaxiPump | 15 | 20 - 30 | 40 |
| A | 550 | 650 | 850 |
| B | 970 | 1000 | 1120 |
| C | 630 | 700 | 760 |
| D | 310 | 420 | 470 |
| E | 286 | 400 | 440 |

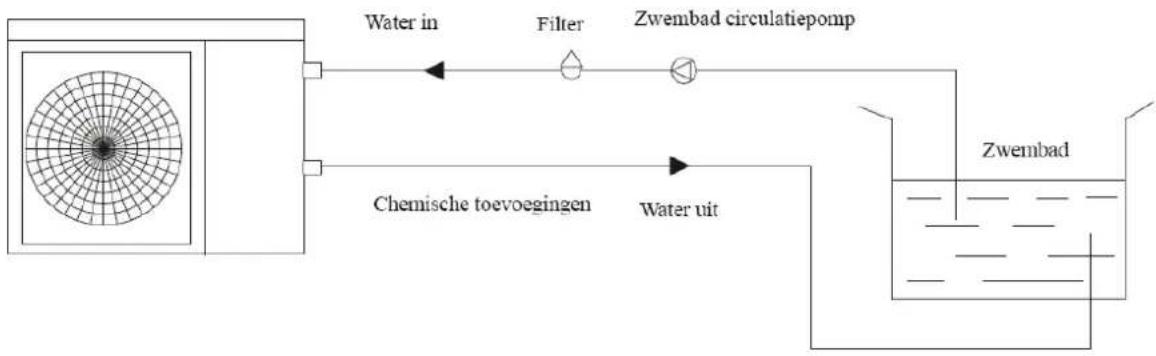

3.1 Schematische voorstelling van de installatie.
De MaxiCool zwembad warmtepomp bestaat uit de unit, het bijgeleverde bekabelde touchscreen bedieningspaneel met spatwaterdicht box en 2 pvc snelkoppel hulpstukken.
3.2 Plaatsbepaling voor uw MaxiCool zwembad warmtepomp.
Het apparaat kan alleen goed functioneren als aan de volgende 4 voorwaarden wordt voldaan.
- Er dient voldoende verse lucht aangevoerd te kunnen worden om voldoende warmteoverdracht te kunnen waarborgen.
-

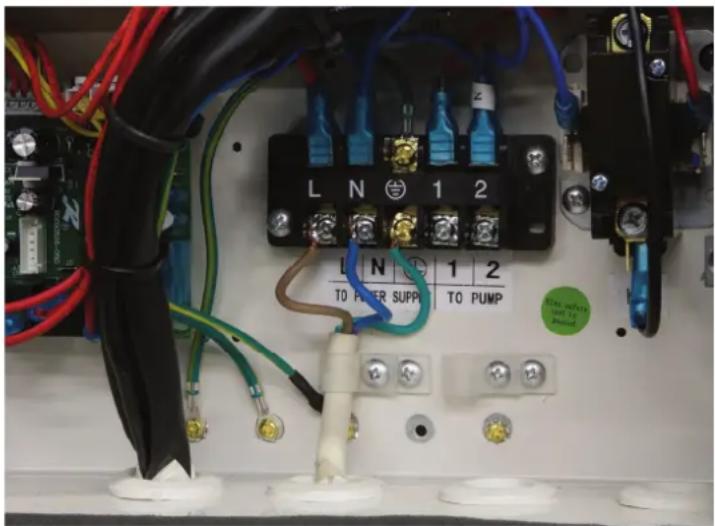

Er dient een stroomvoorziening te worden aangelegd naar de MaxiCool zwembad warmtepomp die voldoende vermogen kan leveren en adequaat is afgezekerd volgens de geldende voorschriften. Laat dit uitsluitend uitvoeren door een erkend elektricien of bedrijf. Zie hiervoor ook de technische specificaties.
-
De aan en afvoerleidingen voor het zwembadwater dienen vakkundig gelegd te worden met voldoende debiet voor een goede werking van de MaxiCool zwembad warmtepomp.
-
voor een goede werking van het toestel dient de waterbehandeling van het zwembad als volgt te zijn:
pH : 7.2 – 7.8 Vrije Chloor : max 3 mg/l (ppm)
Totaal Chloor : onder de 0,5%
Calcium hardheid : 200 – 1000 mg/l (ppm)
U dient er rekening mee te houden, dat op het moment dat uw waterbehandeling niet In orde is, dit schade kan veroorzaken aan de warmtewisselaar. In deze gevallen zal de Garantie vervallen.
De MaxiCool zwembad warmtepomp is gemaakt voor het verwarmen van buitenbaden. Wilt u de MaxiCool zwembad warmtepomp gebruiken voor het verwarmen van een binnenzwembad contacteer dan eerst uw leverancier of installateur voor een juist advies.
Plaats de MaxiCool zwembad warmtepomp nooit in een afgesloten ruimte met geen of weinig toevoer van verse lucht.
Zorg altijd voor voldoende luchttoevoer voor uw MaxiCool zwembad warmtepomp. Hou onderstaande maten aan als leidraad voor het plaatsen van de pomp.

3.3 Afstand van de MaxiCool zwembad warmtepomp tot het zwembad.
Het is het beste om uw MaxiCool zwembad warmtepomp binnen een straal van 7.5 meter te plaatsen vanaf uw zwembad.
Hoe langer de afstand tot uw zwembad hoe meer warmteverlies er zal optreden via de aangesloten pvc watertransport buizen.
Liggen de pvc watertransport buizen in de grond dan kan het warmteverlies nog groter zijn. Afhankelijk van de bodemgesteldheid, vochtgehalte en temperatuur kan de
warmteoverdracht in de grond een aanzienlijk deel van het totale vermogen kosten. Wij raden u aan om bij pvc watertransport buislengtes van meer dan 5 meter een flexibele mantelbuis om de pvc buizen te monteren zodat de pvc watertransport buizen geïsoleerd in de grond liggen.
3.4 Watertechnische montagewerkzaamheden van de MaxiCool zwembad warmtepomp
Uw MaxiCool zwembad warmtepomp is uitgevoerd met een titanium warmtewisselaar en kan direct aangesloten worden d.m.v. 50mm pvc drukbuizen of 50mm flexibele pvc drukbuis die eenvoudig verlijmd kunnen worden. Het installeren kan zonder solderen of lassen worden uitgevoerd. Het benodigd waterdebiet (afhankelijk van het type MaxiCool zwembad warmtepomp ) kan worden ingesteld door gebruikmaking van bypass kranen. Hiervoor worden meestal de 50 mm kogelkranen gebruikt. Deze materialen zijn ook verkrijgbaar bij uw MaxiCool dealer of installateur.
Wij raden uw aan om de 50 mm snelkoppel pvc hulpstukken te gebruiken die zijn bijgeleverd bij uw MaxiCool zwembad warmtepomp.
LET OP!! De watertoevoer zijde van uw MaxiCool zwembad warmtepomp dient achter de zwembad circulatiepomp en de filterinstallatie van het zwembad geïnstalleerd te worden.
De uitgaande waterstroom moet geïnstalleerd worden voor toestellen die het water chemisch behandelen (bv een chloorinjector). Indien dit niet wordt nageleefd kan uw titanium warmtewisselaar op termijn beschadigd raken en de levensduur kan sterk verkorten door te hoge concentraties chemicaliën in het systeem.
Installatie voorbeeld:


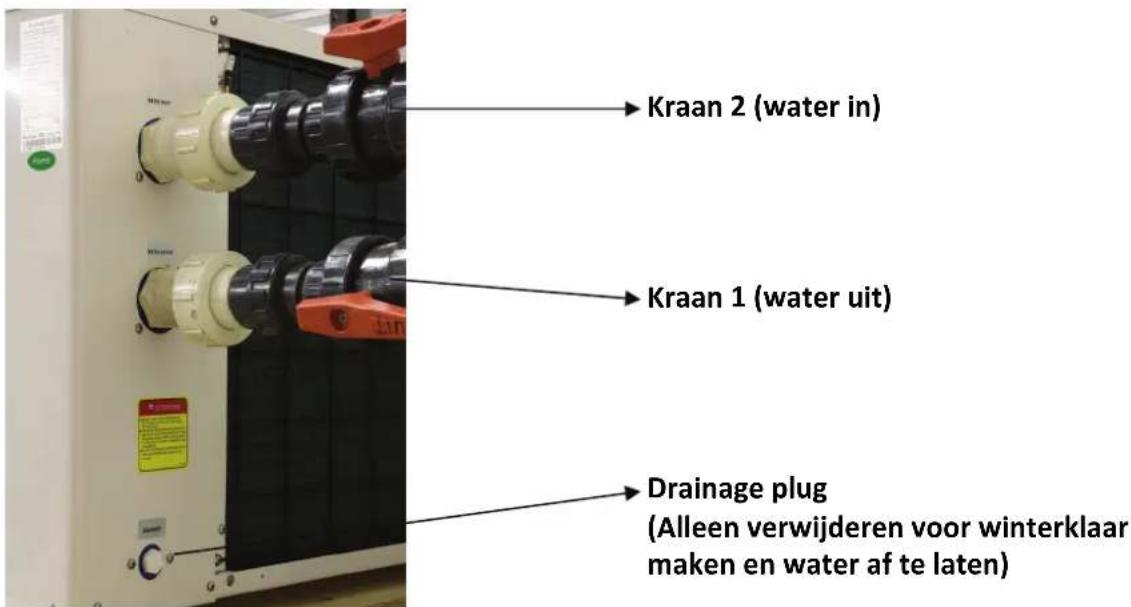

Kraan 1 en 2 worden gebruikt om de watertoevoer naar de MaxiCool Zwembad warmtepomp te openen en af te sluiten. In de winter worden deze kranen geheel gesloten zodat de MaxiCool Zwembad warmtepomp geheel ontdaan kan worden van water en uw filterinstallatie toch gewoon kan werken.
Het inregelen van de by-pass kraan(3)
Draai kraan 1 en 2 geheel open. Als kraan 3 gesloten is zal al het water via de MaxiCool Zwembad warmtepomp weer terug naar het zwembad worden geleid. Als kraan 3 nu verder wordt geopend zal een gedeelte van het verpompte water niet meer via de MaxiCool Zwembad warmtepomp geleid worden maar direct weer teruggepompt worden naar het zwembad. Hoe verder u kraan 3 opent hoe minder water er door de MaxiCool Zwembad warmtepomp zal stromen. Zorg ervoor dat u een stand van kraan 3 bereikt zodat het verschil tussen instromend en uitstromend water 1 of 2 C is. Lukt dit niet dan kunt u ook kraan 2 nog een beetje dichtdraaien zodat er nog minder water door de MaxiCool Zwembad warmtepomp stroomt. (Doe dit nooit met kraan 1 omdat de druk in de warmtewisselaar dan te hoog kan worden wat kan leiden tot een onherstelbare beschadiging hiervan)

Foto dient alleen als voorbeeld, kan per type MaxPump verschillen.
3.5 Condensatiewater:

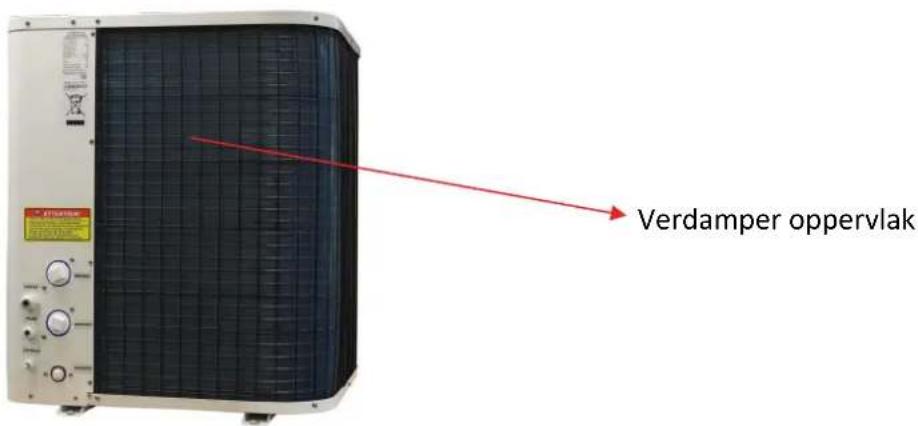

De verdamper van uw MaxiCool zwembad warmtepomp koelt de doorstromende lucht af naar een temperatuur van ongeveer 5 °C. Hierdoor zal afhankelijk van de luchtvochtigheid buiten waterdamp op de verdamper condenseren tot waterdruppels die zullen neervallen in de bodemplaat van uw MaxiCool zwembad warmtepomp . Afhankelijk van de relatieve luchtvochtigheid buiten en het type MaxiCool zwembad warmtepomp kan dit oplopen tot enkele liters per uur. Dit condensatie water wordt afgevoerd via een condensatiepijpje aan de onderzijde van uw MaxiCool zwembad warmtepomp . Op het condensatiepijpje kan een 34 inch flexibele waterslang worden aangesloten om het condenswater naar een andere plaats af te voeren indien gewenst.
LET OP!! Voor een goede waterafloop uw MaxiCool zwembad warmtepomp goed horizontaal en verticaal waterpas monteren ook kunt u de bijgeleverde afvoerplug aan de onderzijde van de warmtepomp monteren. U kunt er dan ook een afvoerslang op aansluiten.
Tip:
Als u het idee heeft dat uw MaxiCool zwembad warmtepomp aan de binnenzijde een waterlekkage heeft kunt u heel eenvoudig vaststellen of het condenswater oftewel lekwater betreft.
Schakel de MaxiCool zwembad warmtepomp uit en laat de zwembadcirculatie pomp draaien. Er mag na enige tijd geen water meer uit het condensafvoerpijpje stromen. Blijft er na enige tijd nog steeds water uit het condenspijpje stromen dan heeft u een lek in het watersysteem aan de binnenzijde van de pomp.
U kunt ook het condenswater testen op chloorinhoud (als u chloor gebruikt in uw zwembad). Als er chloor aanwezig is in uw condenswater dan heeft u een lek aan de binnenzijde van de pomp.
Als u een lek mocht hebben aan de binnenzijde van de pomp contacteer dan uw installateur of een bevoegd bedrijf.
3.6 Elektrotechnische montage van de MaxiCool zwembad warmtepomp.
Attentie! Uw MaxiCool zwembad warmtepomp heeft een watertechnisch en elektrisch gedeelte wat van elkaar gescheiden is. Het scheiden van deze 2 gedeeltes voorkomt dat er eventueel stroom zou kunnen vloeien naar en van uw zwembadwater. Uw MaxiCool zwembad warmtepomp dient echter altijd goed geaard te worden volgens de plaatselijke voorschriften. Laat het elektrisch aansluiten van uw MaxiCool zwembad warmtepomp altijd door een erkend elektricien uitvoeren. HET NIET GOED AARDEN VAN UW TOESTEL KAN TOT ERNSTIG LETSEL LEIDEN EN ZELFS DE DOOD TOT GEVOLG HEBBEN.
Uw MaxiCool zwembad warmtepomp heeft een aparte aansluitbox voor het maken van de benodigde elektrische aansluitingen. Deze aansluitbox bereikt u door het verwijderen van de afdekplaat van uw MaxiCool zwembad warmtepomp.
De spanningstoevoer kan nu worden aangesloten dmv het los en vastschroeven van de 3 schroef contacten (5 in geval van 380V).
Hou er rekening mee dat de stroom toevoer draad van de juiste kwaliteit is en dat de diameter van de aders voldoende is om de benodigde capaciteit te kunnen leveren. Ook dient de stroomtoevoer adequaat en volgens de geldende voorschriften te worden afgezekerd.
Zie hiervoor ook de technische specificaties.

Foto dient alleen als voorbeeld, kan per type MaxPump verschillen.
Wij raden u ten zeerste aan om een werkschakelaar te installeren op uw MaxiCool zwembad warmtepomp of in de onmiddellijke nabijheid hiervan. Met een werkschakelaar kunt u altijd het toestel geheel stroomloos maken (galvanisch scheiden) in geval van nood of bij onderhoudswerkzaamheden. Het plaatsen van een werkschakelaar voorkomt dat onvoorzien toch de stroom wordt ingeschakeld als er onderhoud plaats vindt of aan het toestel gewerkt wordt.
Het kabelbediende touchscreen bedieningspaneel wordt eenvoudig aangesloten door de 2 contrastekkers in elkaar te steken. De kabel hiervoor zit reeds voor gemonteerd aan de MaxiCool zwembad warmtepomp.
LET OP!!! Het bedieningspaneel op een droge en niet vochtige plaats neerhangen of monteren. In geen geval het bedieningspaneel blootstellen aan sterke weersinvloeden van buitenaf. Uw paneel zal hierdoor gaan oxideren en defect raken.
3.7 Montage van de touchscreen display in de spatwaterdichte box.
Leg alle accessoires klaar

Verwijder achterplaat

Leg achterplaat op plaats

Monteer kabel met afsluitring

Gebruik magnetische plaat indien gewenst

Bevestig box op magnetische plaat

De waterdichte box kan natuurlijk ook gewoon geschroefd worden op hout, metaal of stenen wanden. De box is enkel spatwaterdicht. Daarom de box niet in de slagregen of geheel onbeschermd buiten neerhangen. U zult dan altijd sterke condensvorming en vochtigheid hebben wat de levensduur aanzienlijk verkort. Het liefst onder een afdakje, in de tuinschuur of binnen monteren.
3.7 Het opstarten van de MaxiCool zwembad warmtepomp.
Na het watertechnisch en elektrotechnisch installeren van de MaxiCool zwembad warmtepomp kan deze in gebruik worden genomen volgens de volgende 7 stappen:
- Schakel uw zwembadcirculatie pomp in en laat deze continue pompen.
-
Controleer alle water aansluitingen op lekken naar en van het zwembad. Er mag in dit stadium nog geen water uit het condensafvoerpijpje van de MaxiCool zwembad warmtepomp komen. Is dit wel het geval dan dient het opstarten onderbroken te worden en eerst het lek te worden gelokaliseerd en verholpen.
-
Schakel de stroomtoevoer naar de MaxiCool zwembad warmtepomp in en druk op het ON/OFF symbool van het aangesloten bedieningspaneel. De MaxiCool zwembad warmtepomp zal nu in enkele ogenblikken starten. Laat de MaxiCool zwembad warmtepomp een tiental minuten werken en check dan of de uitblaastemperatuur van de lucht ook duidelijk koud is. (ongeveer tussen de 5 °C en 10 °C bij een normale buitentemperatuur tussen 20°C en 25°C)
-
Als de MaxiCool zwembad warmtepomp nog steeds is ingeschakeld en in werking schakelt u de zwembadcirculatie pomp uit. Uw MaxiCool zwembad warmtepomp zal nu automatisch uitschakelen en storingcode E03 op het display weergeven. (schakelt uw MaxiCool zwembad warmtepomp niet uit dan heeft u een storing aan de waterflow schakelaar die gemonteerd is aan de binnenzijde van het toestel. Schakel alles uit en laat uw installateur dit nakijken) Of u heeft de water in en out verwisseld!!
-
Schakel uw zwembadcirculatie pomp weer aan en uw MaxiCool zwembad warmtepomp zal na enkele ogenblikken weer in werking treden en de foutcode op de display zal verdwijnen.
-
Na ongeveer een half uur checkt u de ingaande en de uitgaande watertemperatuur op het display. De ideale situatie is een temperatuurverschil van 1 tot 2 °C tussen ingaande en uitgaande watertemperatuur. Als er geen verschil is heeft u een te groot waterdebiet wat door de MaxiCool zwembad warmtepomp stroomt, u dient uw bypass af te regelen zodat er minder water door de MaxiCool zwembad warmtepomp stroomt. Is het temperatuur verschil te groot dan stroomt er te weinig water door de MaxiCool zwembad warmtepomp. U dient u bypass dan zo af te regelen dat er meer water door de MaxiCool zwembad warmtepomp stroomt en het temperatuurverschil lager wordt. Laat in geen geval het temperatuurverschil tussen ingaand en uitgaand water meer dan 4 °C bedragen.
-
Laat de MaxiCool zwembad warmtepomp 24 uur per dag aan staan totdat de gewenste zwembadtemperatuur is bereikt. Als deze temperatuur bereikt is zal de MaxiCool zwembad warmtepomp automatisch uitschakelen. Als het temperatuur van het zwembadwater tot 2°C gezakt is onder de gewenste temperatuurinstelling zal de MaxiCool zwembad warmtepomp weer automatisch inschakelen.
3.8 Waterflow schakelaar:
Uw MaxiCool zwembad warmtepomp is uitgerust met een automatische waterflow schakelaar die uw unit beschermt tegen oververhitting van de titanium warmtewisselaar als er geen zwembadwater door de MaxiCool zwembad warmtepomp stroomt als deze in bedrijf is. Deze schakelaar is afgesteld om te worden gebruikt onder normale zwembad omstandigheden. Als uw MaxiCool zwembad warmtepomp meer dan 1 meter boven of beneden uw zwembadwaterspiegel is gemonteerd dan kan het zijn dat de waterflow schakelaar aangepast of verlegd moet worden naar een andere plaats. (alleen in overleg met uw installateur)
3.9 Tijd vertraging:
Uw MaxiCool zwembad warmtepomp is uitgevoerd met een automatische tijdvertraging bij het inschakelen van de compressor van de unit. Dit is om uw compressor te beveiligen tegen te vaak inschakelen na een stroomonderbreking of stroomuitval. De compressor van uw unit zal daarom altijd vertraagd inschakelen na een stroomonderbreking, stroomuitval of opnieuw inschakelen van de MaxiCool zwembad warmtepomp. De vertraging bedraagt 3 minuten en is een normaal verschijnsel.
3.10 Schakelcontact voor zwembad circulatiepomp:
Uw MaxiCool Zwembad warmtepomp is uitgerust met een schakelcontact om uw zwembad circulatiepomp te sturen.
U heeft 2 mogelijkheden om uw MaxiCool Zwembad warmtepomp in te stellen:
1. U gebruikt dit contact niet:
U schakelt de MaxiCool Zwembad warmtepomp aan. (al of niet met het gebruik van de timer)
Als de waterflow schakelaar stroming meet zal de MaxiCool Zwembad warmtepomp gaan verwarmen of koelen. Is er geen stroming dan zult u foutcode E03 op het display uitlezen en zal de pomp MaxiCool Zwembad warmtepomp in standby modus gaan staan.
In dit geval stuurt de zwembad circulatiepomp de MaxiCool Zwembad warmtepomp aan.

2. U gebruikt dit contact wel:
U schakelt de MaxiCool Zwembad warmtepomp aan. (al of niet met het gebruik van de timer)
Uw zwembad circulatiepomp wordt nu automatisch ingeschakeld.
In dit geval stuurt uw MaxiCool Zwembad warmtepomp de zwembad circulatiepomp aan conform het schema op pagina 26.

4. Gebruiksaanwijzing
4.1 Touch screen display symbolen

Druk op dit symbool om het apparaat aan en uit te schakelen. Druk minimaal 0,5 seconden.
2. Pijl naar boven symbool
Dit symbool wordt gebruikt om een ingestelde waarde te verhogen.
3. Pijl naar beneden symbool
Dit symbool wordt gebruikt om een ingestelde waarde te verlagen.
4. Bedrijfsmodus symbool
Druk op dit symbool om de gewenste bedrijfsmodus te selecteren. Druk dit symbool langer dan 10 seconden om in het parameter menu te komen.
5. Klok symbool
Dit symbool wordt gebruikt om de juiste datum en tijd in te stellen. Wordt ook gebruikt voor de timer instellingen.
4. Gebruiksaanwijzing
4.2 Verklaring van de tekens op het touch screen display

| symbol | betekenis | symbol | betekenis |
| A | Water uitlaat | I | N.v.t. |
| B | Key lock beveiliging | J | Timer aan/uit |
| C | Water inlaat | K | Klok |
| D | Temperatuur setting | L | Fahrenheit indicator |
| E | Water inlaat temperatuur | M | Minuten |
| F | Koeling | N | Flow indicator |
| G | Verwarmen | O | Celsius indicator |
| H | Automatische modus | P | Water uitlaat temperatuur |
4. Gebruiksaanwijzing

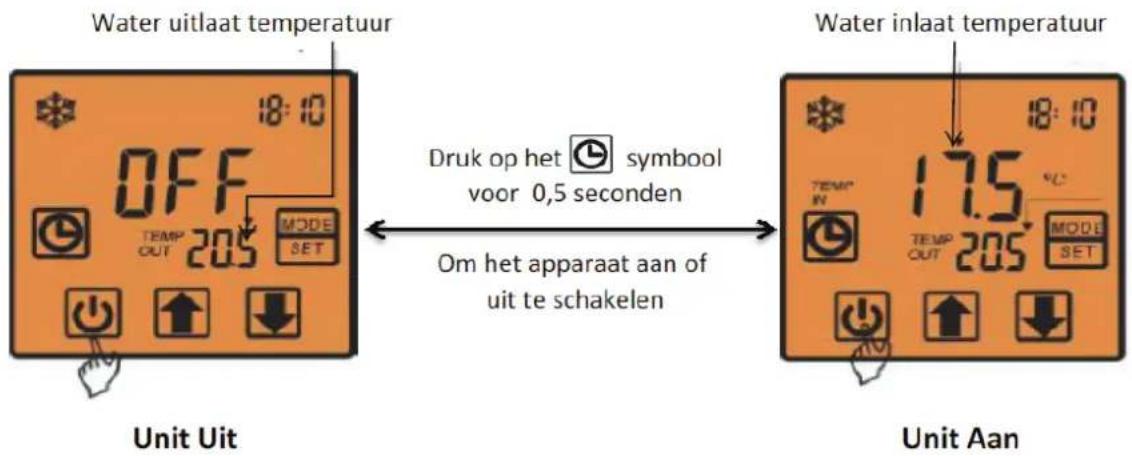

4.3.1 Aan en uit schakelen van de zwembad warmtepomp
Steek de stekker in het stopcontact en het display zal een piepje geven.
De display heeft ongeveer 15 seconden nodig voor op te starten.

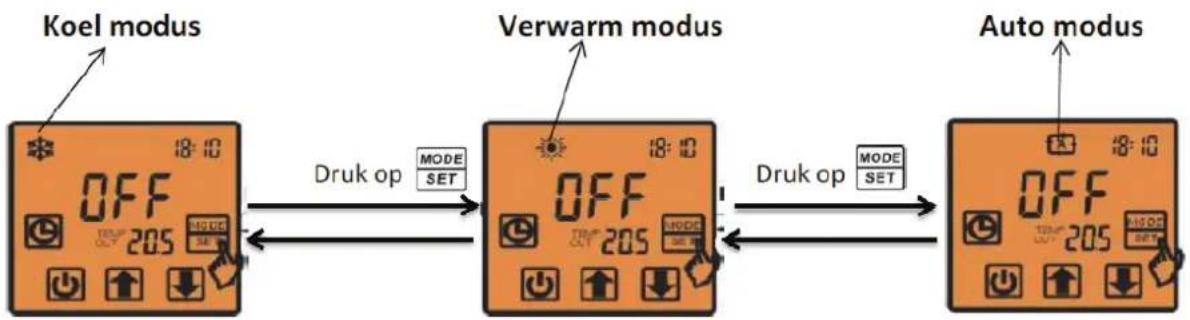

4.3.2 Het selecteren van de juiste bedrijfsmodus
De zwembadpomp heeft 3 bedrijfsmodi. (koelen, Verwarmen en Auto stand)
Normaal gesproken gebruikt u uw zwembadwarmtepomp uitsluitend in de verwarm modus.
Als dit het geval is dan kunt u in het parameter menu het beste parameter "H01" op 2 zetten
Als parameter "H01" = 0, dan kunt u alleen koelmodus selecteren
Als parameter "H01" = 1, dan kunt koelmodus, verwarm modus en Auto modus selecteren
Als parameter "H01" = 2, dan kunt u alleen verwarm modus selecteren
Als parameter "H01" op 2 staat kunt u de pomp nooit (per abuis) verkeerd instellen en kan er uitsluitend verwarmd worden. Zo bent u er zeker van dat er geen energie verspild wordt aan een verkeerde instelling.
Voor het wijzigen van de "H01" parameter verwijzen we u naar het "wijzigen parameter"menu
4. Gebruiksaanwijzing
4.3.3 Het instellen van de gewenste temperatuur
Als u na het veranderen van de temperatuur binnen 5 seconden het mode/set symbool niet indrukt, wordt de nieuw ingestelde waarde ook opgeslagen.

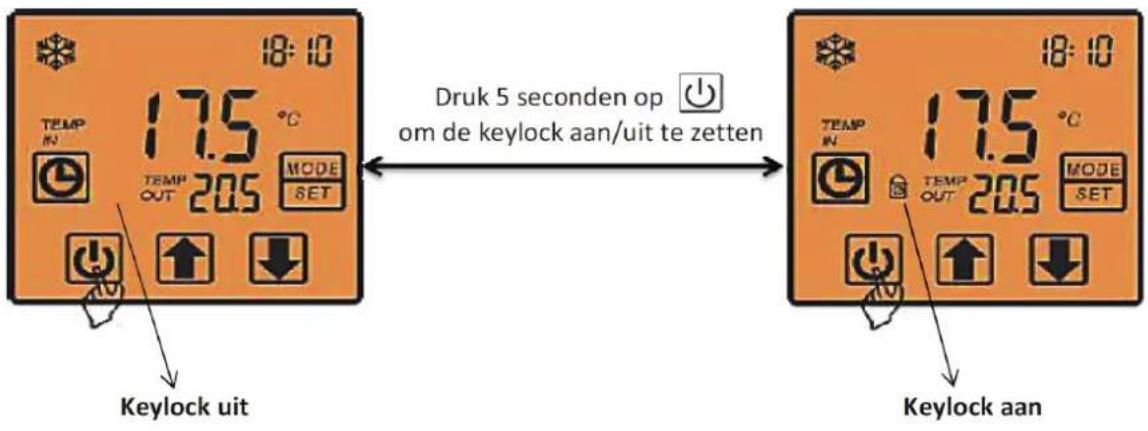

4.3.4 Het instellen van de keylock beveiliging

4. Gebruiksaanwijzing

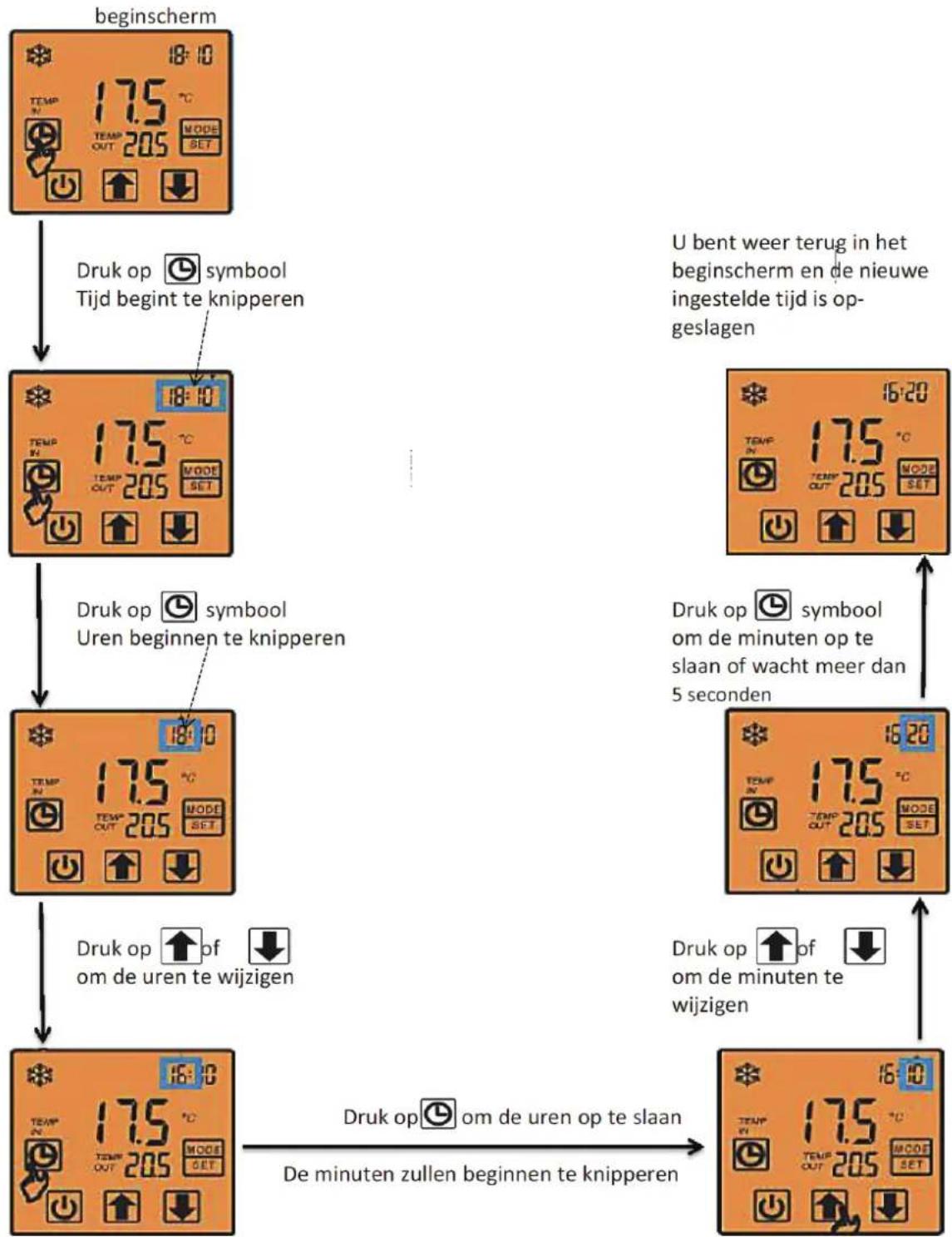

4.3.5 Het instellen van de tijd
4. Gebruiksaanwijzing

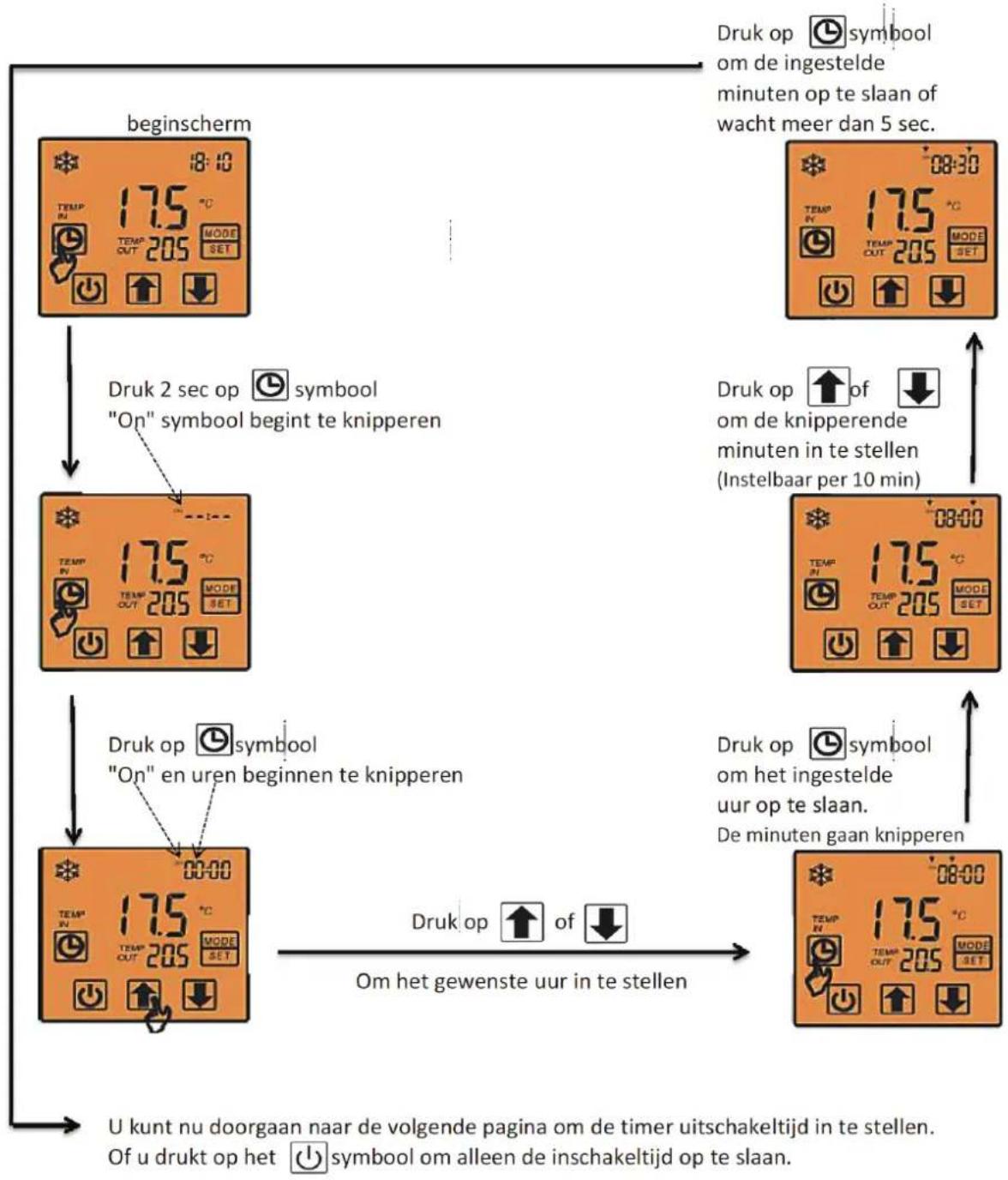

4.3.6 Het instellen van de TIMER ON tijd.
Als u bij het instellen van de timer meer dan 5 seconden wacht met het drukken op het volgende symbool dan komt u terug in het hoofdmenu en zijn de tot dan toe gemaakte instellingen ook opgeslagen. Wilt u verder wijzigen begin dan weer bij beginscherm.
4. Gebruiksaanwijzing

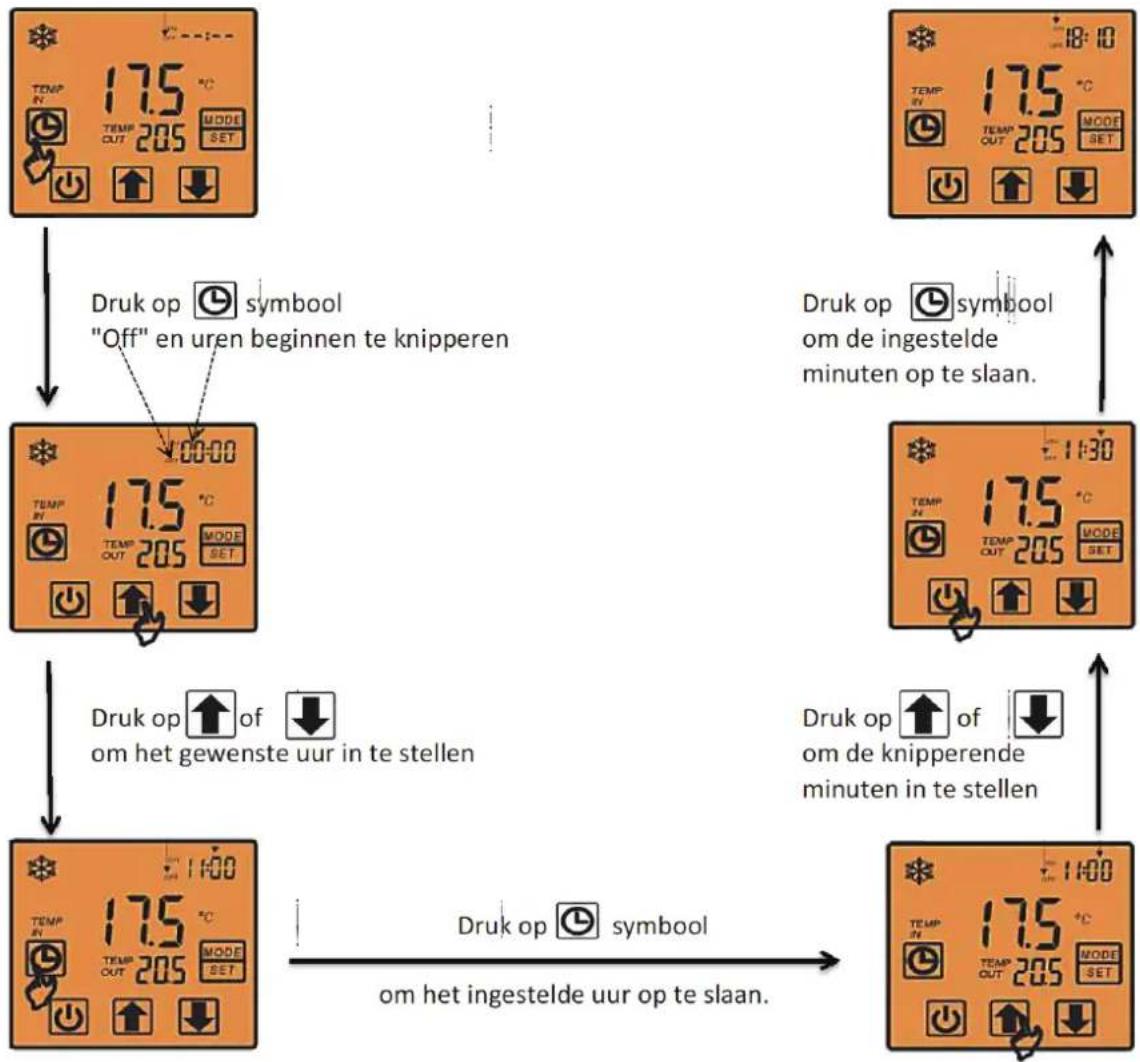

4.3.7 Het instellen van de TIMER OFF tijd.
Na instellen "timer on" tijd op vorige pagina
Druk op symbol
"Off symbool begint te knipperen
Als u alleen "timer off" wilt instellen dan:
drukt u zolang op 📞 symbol tot "OFF" knippert
De timer is nu volledig ingesteld en de symbolen "ON" en "OFF" zijn aan.
Als u bij het instellen van de timer meer dan 5 seconden wacht met het drukken op het volgende symbool dan komt u terug in het hoofdmenu en zijn de tot dan toe gemaakte instellingen ook opgeslagen. Wilt u verder wijzigen begin dan weer bij beginscherm.
4. Gebruiksaanwijzing

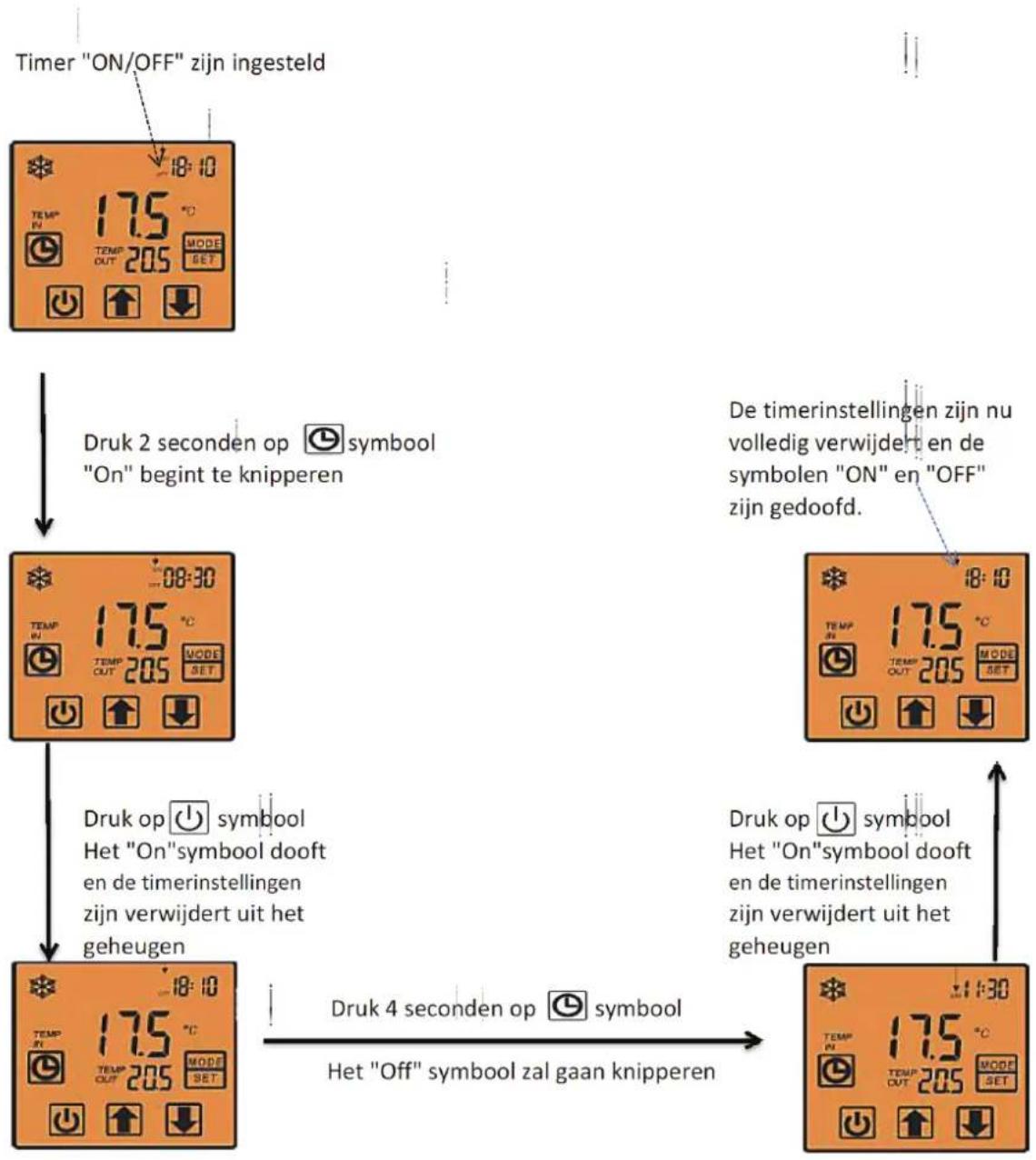

4.3.8 Het verwijderen van de timer instellingen
Attentie: Als alleen de "timer off" is ingesteld dan dient het klok symbool 4 seconden te worden gedrukt zodat "OFF" begint te knipperen daarna verwijderen zoals hierboven is beschreven.
4. Gebruiksaanwijzing
4.3.9 Instelbare en uitleesbare parameters
| No. | Type | Omschrijving instelbare parameters | code | instel bereik | standaard instelling |
| 1 | d | Start ontdooicyclus bij verdampertemperatuur van | d01 | -30 t/m 0°C | -7 °C |
| 2 | d | Einde ontdooicyclus bij verdampertemperatuur van | d02 | 0 t/m 30°C | 13 °C |
| 3 | d | Ontdooicyclus (tijd tussen 2 ontdooiingen) | d03 | 1-90 min | 45 min |
| 4 | d | Maximum ontdooitijd | d04 | 1-20 min | 8 min |
| 5 | E | EEV modus (0=manueel, 1= Automatisch) | E01 | 0-1 | 1* |
| 6 | E | Stand expansieventiel | E03 | 0-500 | 350* |
| 7 | F | Ventilator snelheid (0=laag, 1=hoog,2&3&4 zijn N.V.T | F01 | 0-4 | 1* |
| 8 | H | Modus (0=koelen,1=auto mode,2=alleen verwarmen) | H02 | 0-2 | 1 |
| 9 | P | Circulatiepomp sturing ** | P01 | 0-2 | 2 |
| 10 | P | Minimale uit tijd circulatiepomp voor volgende start | P02 | 0-120 min | 15 min |
| 11 | P | Minimale tijd die de circulatiepomp aan blijft | P03 | 0-30 min | 2 min |
| 12 | P | Tijd na circulatiepomp start voordat compressor opsta | P04 | 0-30 min | 1 min |
| No. | Type | Omschrijving alleen uitleesbare parameters | code | Uitlees bereik | |
| 13 | S | On/Off schakelaar | S01 | Closed/Open | |
| 14 | S | Water flow switch | S02 | Closed/Open | |
| 15 | S | Lage druk beveiliging | S03 | Closed/Open | |
| 16 | S | Hoge druk beveiliging | S04 | Closed/Open | |
| 17 | S | Mode Switch (niet aangesloten) | S05 | Closed/Open | |
| 18 | t | Zuigdruk temperatuur (niet aangesloten) | T01 | -30 t/m 90°C | |
| 19 | t | Ingaande water temperatuur | T02 | -30 t/m 90°C | |
| 20 | t | Uitgaande water temperatuur | T03 | -30 t/m 90°C | |
| 21 | t | Temperatuur verdamper | T04 | -30 t/m 90°C | |
| 22 | t | aangezogen lucht temperatuur | T05 | -30 t/m 90°C | |
| 23 | O | Compressor output | O1 | ON/OFF | |
| 24 | O | Circulatiepomp output | O2 | ON/OFF | |
| 25 | O | 4 weg klep output | O3 | ON/OFF | |
| 26 | O | Ventilator output (Hoge snelheid) | O4 | ON/OFF | |
| 27 | O | Ventilator output (Lage snelheid) | O5 | ON/OFF | |
| 28 | O | Electronisch expansie ventiel output | O6 | 0 t/m 500 | |
* Deze instellingen nooit wijzigen alvorens overleg met uw installateur.
De zwembadwarmtepomp kan hierdoor onherstelbare schade oplopen. Geen garantie!!
** P01= 0 Circulatiepomp is altijd aan behalve op standby en alarm
P01=1 Circulatiepom wordt aangestuurd afhankelijk van de compressor en heeft 2 minuten vertraging nadat de compressor is gestopt.
P01=2 Circulatiepomp wordt gestuurd afhankelijk van de instellingen P02, P03 en P04

4. Gebruiksaanwijzing
4.3.10 Parameters instellen in het geheugen.
5. Onderhoud en inspectie van uw MaxiCool zwembad warmtepomp
5.1 Regulier onderhoud.
LET OP!!!! BIJ ONDERHOUD ALTIJD DE STROOM VOLLEDIG AFSCHAKELEN.
Uw MaxiCool Zwembad warmtepomp vraagt weinig onderhoud. Kijk regelmatig of er geen vervuilingen of obstakels de luchttoevoer van uw MaxiCool Zwembad warmtepomp blokkeren. Indien dit het geval is dienen deze direct te worden verwijderd.
Als het verdamper oppervlak vervuild is kunt u dit schoonmaken met een lauwwarm sopje. Voor het verwijderen van zand en stof wat de verdamper vervuilt kunt u ook een stofzuiger gebruiken met een zachte borstel op het mondstuk.
Er zijn ook speciale reinigingsmiddelen beschikbaar voor het reinigen van de verdamper. Vraag hiervoor advies aan uw installateur.
Als een verdamper sterk vervuild is kan dit leiden tot veel te hoge drukken in de MaxiCool Zwembad warmtepomp. Uw apparaat zal hierdoor koeltechnisch defect raken wat hoge kosten tot gevolg zal hebben.
Het koeltechnische gedeelte van uw MaxiCool Zwembad warmtepomp vraagt geen onderhoud. Toch kan het verstandig zijn om dit om de 2 jaar preventief te laten nakijken. Als er aan het koeltechnische gedeelte gewerkt moet worden adviseren wij u om dat uitsluitend te laten doen door een koeltechnisch vakbekwaam bedrijf met ervaring op het gebied van warmtepompen.
Doe dit nooit zelf en laat dit ook niet uitvoeren door beunhazen, uw MaxiCool Zwembad warmtepomp kan hierdoor onherstelbaar worden beschadigd!!!

5.2 Winter en het risico op vorstschade.
Alvorens het winter wordt, of er kans op vorst bestaat dient de warmtepomp afgetapt te worden. Wanneer er water achterblijft in de warmtewisselaar kan dit leiden tot vorstschade.

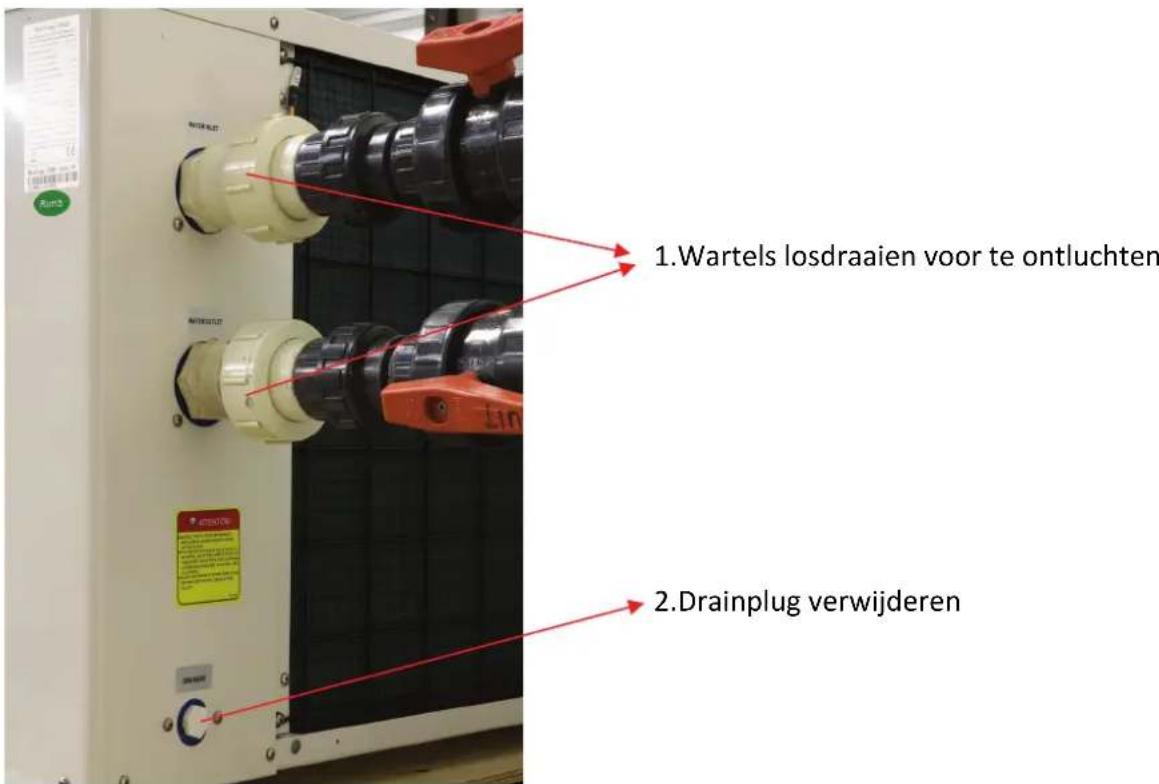

Schakel de voeding van de MaxiCool Zwembad warmtepomp uit door middel van de werkschakelaar of koppel de stroomtoevoer geheel af en schroef de twee snelkoppelingen van de MaxiCool Zwembad warmtepomp af.
Verwijder de drainage plug aan de onderzijde van het toestel.
Kantel de MaxiCool Zwembad warmtepomp om eventueel achter gebleven water uit de titanium warmtewisselaar te laten lopen, wanneer u de beschikking heeft over een compressor kunt u de warmtewisselaar ook even door blazen.
Bedek de warmtepomp in de winter met een afdekzeil of hoes die de unit geheel afdekt, zodat er geen regen, sneeuw en vuil in de unit kan komen. Laat wel enige ruimte voor verluchting zodat er geen condens in het apparaat ontstaat.
De warmtepomp is bestand tegen koude, zolang er geen water in het apparaat is achtergebleven.
U kunt de MaxiCool Zwembad warmtepomp ook geheel afkoppelen en in de winter binnen zetten.
Aan het begin van het seizoen, maar voordat de MaxiCool Zwembad warmtepomp wordt opgestart dient men er voor te zorgen dat de luchtinlaat van de condensor vrij is van bladeren of andere verontreinigingen die de luchtcirculatie kunnen belemmeren en zo de capaciteit nadelig kunnen beïnvloeden.
Om de MaxiCool Zwembad warmtepomp schoon te maken, kunt u de unit reinigen met lauw water met daarin opgelost een klein beetje afwasmiddel.
Als het toestel na het zwemseizoen geheel niet gebruikt wordt, adviseren wij deze te demonteren en in een vorstvrije ruimte te plaatsen. Dit om de levensduur van het toestel te verlengen.

6. Foutcodes
6.1 Foutcodes op touchscreen display en prinplaat van buitenunit.
| Code display | Led knippert | Omschrijving foutcode | Oorzaak foutcode | Oplossing foutcode |
| P01 | 1x | Water inlaat temperatuur sensor | Water inlaat sensor is defect of niet goed aangesloten | Nakijken of de sensor goed is aangesloten en goed contact maakt. Anders: sensor vervangen |
| P02 | 2x | Water uitlaat temperatuur sensor | Water uitlaat sensor is defect of niet goed aangesloten | Nakijken of de sensor goed is aangesloten en goed contact maakt. Anders: sensor vervangen |
| P04 | 4x | Buitenlucht temperatuur sensor | Buitenlucht sensor is defect of niet goed aangesloten | Nakijken of de sensor goed is aangesloten en goed contact maakt. Anders: sensor vervangen |
| P05 | 5x | Verdamper temperatuur sensor | Verdamper sensor is defect of niet goed aangesloten | Nakijken of de sensor goed is aangesloten en goed contact maakt. Anders: sensor vervangen |
| P07 | 7x | Zuigdruk temperatuur sensor (NVT) | Weerstandslus niet aangesloten op printplaat | Weerstandslus goed aansluiten op printplaat. Contact T1-GND |
| E01 | 11x | Hoge druk beveiliging koelcircuit. | Koelgas druk is te hoog wat schadelijk voor het apparaat kan zijn. | Is verdamper vervuild of verstopt? Werkt de ventilator? Sensor defect of niet goed aangesloten. contact HP-GND Servicemonteur bellen. |
| E02 | 12x | Lage druk beveiliging koelcircuit. | Koelgas druk is te laag wat schadelijk voor het apparaat kan zijn. | Sensor defect of niet goed aangesloten. contact LP-GND Koelgaslek in systeem. Servicemonteur bellen. |
| E03 | 13x | Waterflow beveiliging | Geen of te weinig water doorstroming in het systeem. Water in en uit-gang verwisseld. | Flowswitch doormeten of hij goed schakelt. Controleren of flowswitch goed is aangesloten. Contact HTP-GND Stroomrichting water controleren. |
| E06 | 16x | Temperatuursverschil tussen water inlaat en water uitlaat te hoog. | Geen of te weinig water doorstroming in het systeem. Temperatuurverschil hoger dan 13C | Flowswitch doormeten of hij goed schakelt. Controleren of flowswitch goed is aangesloten. Contact HTP-GND Flowswitch vervangen. |
| E07 | 17x | Bevries indicator | Water temperatuur in de zwembadpomp is 2C of lager. | Zwembadpomp onmiddellijk uit bedrijf stellen en winterklaar maken. Circulatiepomp continue latent circuleren |
| E19 | 19x | Buitenlucht temperatuur te laag | Warmtepomp kan niet werken bij te lage temperaturen | Warmtepomp uit bedrijf stellen en controleren of deze niet kan bevriezen. |
| E29 | 29x | Buitenlucht temperatuur te laag | Warmtepomp kan niet werken bij te lage temperaturen | Warmtepomp uit bedrijf stellen en controleren of deze niet kan bevriezen. |
| E8 | 18x | Cummunicatiefout tussen warmtepomp en touchscreen display | Slecht contact of display defect of niet goed aangeloten. | Check aansluitingen en contrastekkers of deze goed contact maken, anders display vervangen. |
6.2 Layout PCB en electrisch schema

| No | Symbool | Omschrijving | |
| 1 | OUT 1 | RLY1 | Compressor aansluiting (220-230V AC) |
| 2 | OUT 2 | RLY2 | Circulatiepomp aansluiting (220-230V AC) |
| 3 | OUT 3 | RLY3 | 4-weg klep aansluiting (220-230V AC) |
| 4 | OUT 4 | RLY4 | Hoge snelheid ventilator motor (220-230V AC) |
| 5 | OUT 5 | RLY5 | Wordt niet gebruikt |
| 6 | CN1 | CN1 | Primaire aansluiting trafo (220-230V AC) |
| 7 | CN2 | CN2 | Secundaire aansluiting trafo (12V AC) |
| 8 | 12V-NET-GND | CN4 | Aansluiting touchscreen display |
| 9 | KYIN-GND(101) | CN4 | Stuurcontact (normal closed) draadbrug gemonteerd |
| 10 | HTTP-GND(102) | CN4 | aansluiting flowswitch (normal closed) |
| 11 | LP-GND(103) | CN4 | Lage druk beveiliging (normal closed) |
| 12 | HP-GND(104) | CN4 | Hoge druk beveiliging (normal closed) |
| 13 | TIME-GND(105) | CN4 | Niet aangesloten |
| 14 | T1-GND | CN3 | Zuigdruk sensor aansluiting NVT (Draadbrug weerstand) |
| 15 | T2-GND | CN3 | Inlaat watertemperatuur sensor |
| 16 | T3-GND | CN3 | Uitlaat watertemperatuur sensor |
| 17 | T4-GND | CN3 | Verdamper temperatuur sensor |
| 18 | T5-GND | CN3 | Buitenlucht temperatuur sensor |
| 19 | LED | CN6 | LED (Aan = in bedrijf) (Knipperend = foutcode) |
| 20 | EEV | CN19 | Connector voor electronisch gestuurd expansieventiel (NVT) |
