Producttype	Lucht-water warmtepomp
Model	Versati II
Merk	Gree
Afmetingen (BxHxD)	900 x 800 x 350 mm
Gewicht	65 kg
Elektrische voeding	230 V / 50 Hz
Verwarmingsvermogen	5,0 kW
Koelvermogen	4,5 kW
COP (verwarming)	4,2
EER (koeling)	3,8
Koelmiddel	R32
Bedrijfstemperatuur bereik	-20 °C tot +35 °C
Beschermingsklasse	IPX4
Geluidsniveau (binnen/buiten)	48 dB(A) / 60 dB(A)
Wateraansluitingen	1 inch
Toepassing	Verwarming en koeling (omkeerbaar)
Gebruiksomgeving	Binnen- en buitenopstelling
Onderhoud	Filter regelmatig reinigen; jaarlijkse controle door vakman
Veiligheidsinformatie	Uitschakelen voor reiniging; geen zelfreparatie
Reparatie en onderdelen	Gecertificeerde servicepunten; originele onderdelen gebruiken
Garantie	2 jaar (bij professionele installatie)

Veelgestelde vragen - Versati II GREE

Hoe installeer ik de Gree Versati II correct?

Laat de installatie uitvoeren door een erkend installateur. Zorg voor een vrije ruimte rondom het apparaat, voldoende ventilatie en een correcte water- en elektra-aansluiting. Volg de bijgeleverde installatiehandleiding.

Welk onderhoud heeft de Versati II nodig?

Reinig de filters regelmatig (elke 2-3 maanden) en laat jaarlijks een professionele controle uitvoeren. Houd de buitenunit vrij van bladeren en vuil.

Wat moet ik doen bij een foutcode op het display?

Raadpleeg de foutcodes in de handleiding. Schakel de stroom uit en neem contact op met de technische dienst. Probeer niet zelf het apparaat te repareren.

Kan de Versati II ook koelen?

Ja, de Versati II is een omkeerbare warmtepomp en kan zowel verwarmen als koelen. Stel de gewenste modus in via de thermostaat.

Wat is het aanbevolen temperatuurbereik voor de installatie?

De Versati II werkt optimaal bij buitentemperaturen van -20 °C tot +35 °C. Bij extreme temperaturen kan de efficiëntie afnemen.

Hoe regel ik de temperatuur?

Gebruik de meegeleverde afstandsbediening of thermostaat. Stel de gewenste kamertemperatuur in en het apparaat regelt automatisch het vermogen.

Is de Versati II geschikt voor vloerverwarming?

Ja, de Versati II kan worden aangesloten op vloerverwarming of radiatoren. De watertemperatuur is instelbaar via de thermostaat.

Wat zijn de afmetingen van de buitenunit?

De buitenunit heeft afmetingen van 900 x 800 x 350 mm (BxHxD). Zorg voor voldoende vrije ruimte voor luchtcirculatie.

Kan ik de warmtepomp zelf reinigen?

U kunt de filters reinigen en de buitenunit afspuiten met water. Voor interne reiniging en onderhoud moet u een vakman inschakelen.

Waar vind ik de handleiding voor de Gree Versati II?

De handleiding is beschikbaar op notice-facile.com in PDF-formaat. U kunt deze gratis downloaden via onze website.

GEBRUIKSAANWIJZING Versati II GREE

Gebruikershandleiding Versati II

Lucht / water warmtepomp

Centrale bediening

Lees voor het in gebruik nemen eerst deze gebruiksaanwijzing aandachtig door.

Opmerkingen

• Installeer de bediening niet in een vochtige ruimte.
• Stel de bediening niet rechtstreeks bloot aan zonlicht
• Gebruik getwiste afgeschermde kabels in een ruimte die wordt blootgesteld aan hevige interferentie van onder meer Radio TV enz.
• Contoleer dat de communicatie kabels op de juiste connectoren worden aangesloten, dit leidt tot storingen.
  • Ga niet op bediening slaan, krassen enz. dit geeft ernstige schade.
• Bedien deze afstandsbediening niet met natte handen.
• De afbeeldingen gebruikt in deze manual zijn indicatief.
• De fabrikant behoud zich alle recht, om zonder vooropgave deze manual aan te passen of te veranderen.

Inhoud

1. Buitenaanzicht 4

1.1 Stand-by display en startpagina 5
1.2 Verklaring toetsen 5
1.3 Verklaring LED 6

1. Gebruiksaanwijzing 6

2.1 Aan / Uit 6
2.2 Functies instellen 6
2.3 Parameter instellen 19
2.4 Parameter bekijken 21
2.5 Standaard instelling 24
2.6 Toets blokkering 25

1. De-Installatie en Installatie van de bediening 26

1. Buiten aanzicht

Deze afbeelding dient als voorbeeld

No.		Omschrijving	No.		Omschrijving
1		In bedrijf indicatie LED	9		Aan / Uit toets
2	[∅7XD]	Voeding indicatie LED	10		Herstel / terug toets
3		Storing indicatie LED	11		Ok/enter toets
4	[XC0A]	Naar links toets	12		Functie toets 4
5		Naar boven toets	13		Functie toets 3
6	[∅H4H]	Menu toets	14		Functie toets 2
7		Naar rechts toets	15		Functie toets 1
8	[KY26]	Naar Beneden toets

1.1 Stand-by en startpagina

Stand-by pagina

No.	Item	Functie omschrijving
1	Mode	Met deze functie kunt u de actuele status bekijken
2	Auxiliary Func.	Extern functie hulp
3	Error state	Geeft storing weer
4	T-Water out	Geeft de actuele uitgaande (aanvoer) temperatuur weer
5	T-Outdoor	Geeft de actuele buitentemperatuur weer
6	Key lock	Geeft aan of de toets blokkade is ingeschakeld of niet

Opmerking: tevens aanwezig "Sanitize mode", "Quiet mode", "Auto mode", "Floor debug mode", "Emergen. Mode", "Forced cooling mode", en "Debug mode".

1.2 Verklaring toetsen

No.	Item	Functie omschrijving
1	ON/OFF toets	Aan en Uit schakelen
2	OK toets	Bevestigen, of keert u terug naar vorig menu
3	Cancel/return toets	Herstel of terug toets
4	Menu toets	Menu toets
5	Left/right toets	Links/rechts toets voor cursor
6	Up/down toets	Wijzigen van waarde van geselecteerde parameter
7	Function toets	Wijzigen van functies met verschillende pagina's

1.3 Verklaring Led

No.	Item	Functie omschrijving
1	ON/OFF LED (groen)	Geeft aan of toestel Aan of Uit is
2	Voeding LED (rood)	Geeft aan of de voeding aanwezig is
3	Storing LED (geel)	Geeft een storing aan

2 Gebruiksaanwijzing

2.1 Aan/Uit

Druk op de startpagina op de ON/OFF toets en het toestel schakelt Aan of Uit Als het toestel is ingeschakeld, zal het groene LED Rechts boven oplichten. Is het toestel uit dan is ook deze LED uit.

Opmerking:

• Als het toestel de eerste keer wordt ingeschakeld zal het toestel uit staan.
- De ON/OFF toetsen werken alleen op de begin en stand-by pagina.
- Als er is gekozen voor de "Holiday mode" of de "Emergen. Mode" dan is de toets ON/OFF uitgeschakeld.
- Als er is gekozen voor de "Forced Heating" of "Forced Cooling" mode, dan kan deze functie worden uitgeschakeld door op ON/OFF te drukken. Door nog een keer op On/OFF te drukken wordt het toestel weer opnieuw ingeschakeld.
- Er is een mogelijkheid om de ON/OFF functie als "Memory" in te stellen (Zie pagina. 25). Dit houdt in dat als het toestel tijdens een voeding storing uitschakelt, na het herstellen van deze storing de voeding weer automatisch wordt ingeschakeld.
- Op de startpagina, wordt indien wenselijk de ON/OFF toets gebruikt om Aan en Uit te schakelen. Met de 4 "FUNCTION" toetsen kunt u naar de volgende pagina's: "FUNC", "PAPA", "VIEUW", "GEN".
- Op de Stand-by pagina wordt de "Menu" toets gebruikt om terug te keren naar de startpagina, de ON/OFF toets wordt gebruikt om Aan en Uit te schakelen. Alle ander toetsen hebben hier geen functie.
- De bediening gaat automatisch terug naar de startpagina als er 10 minuten lang geen toets wordt bedient.

2.2 Functies instellen

1. Door op startpagina op de "Function 1" toets te drukken, krijgt u het scherm zoals in onderstaande afbeelding.

1. Op deze functie pagina kunt u d.m.v. de toetsen rechts/links en boven/beneden kiezen welke functie u wenst. D.m.v. de functie toetsen 3 en 4 kunt u door de pagina's bladeren. Nadat een instelling is gewijzigd of bekeken, kunt u terug keren met de "Menu" toets naar de startpagina of m.b.v. de "Return/Cancel" toets kunt u naar een andere pagina doorbladeren.

Opmerking:

Verplaats de cursor naar de gewenste waarde en "Enter" verschijnt links onderin het display, druk nu op de "OK" toets om de gewijzigde waarde te bevestigen.

Als op deze "Function" pagina's wat wordt verandert en de waardes zijn opgeslagen dan zullen deze functies bij een voeding uitval bewaard blijven en automatisch weer actief worden als de voeding weer wordt ingeschakeld.

Functie instellingen

No.	Volledige naam	Naam display	Bereik	ingesteld	Opmerking
1	Running mode setting	Mode	Cool/Heat/Hot water/Cool + Hot water Heat + Hot water	Heat	Als er geen water tank is aangesloten dan is alleen "Cool" en "Heat" beschikbaar.
2	Control state	Ctrl. State	T-water out / T-room	T-water out	"T-room"is alleen beschikbaar als er een losse temperatuur sensor is geplaatst en is ingesteld op "With"
3	Fast hot water	Fast hot water	On/Off	Off	Als er geen water tank is aangesloten dan is deze functie niet beschikbaar. "Reserved" verschijnt in het display
4	Water out temperature control	T-water ctrl.	High temp./ Low temp.	Low Temp.	/
5	Cool + Hot water	Cool + Hot water	Cool/Hot water	Heat
6	Heat + Hot water	Heat + Hot water	Heat/Hot water	Heat	Als er geen water tank is aangesloten dan is deze functie niet beschikbaar. "Reserved" verschijnt in het display
7	Quiet mode	Quiet mode	On/Off	Off	/
8	Quiet timer	Quiet timer	On/Off	Off	/
9	Auto mode	Auto mode	On/Off	Off	/
10	Holidayrelease	Holidayrelease	On/Off	Off	/
11	Sanitize	Sanitize	On/Off	Off	Als er geen water tank is aangesloten dan is deze functie niet beschikbaar. "Reserved" verschijnt in het display
12	Weekly timer	Weekly timer	On/Off	Off	/
13	Clock timer	Clock timer	On/Off	Off	/
14	Temperature Timer	Temperature Timer	On/Off	Off	/
15	Floor debug	Floor debug	On/Off	Off	/
16	Emergency mode	Emergency mode	On/Off	Off	/
17	Holiday mode	Holiday mode	On/Off	Off	/
18	Thermostat	Thermostat	With/without	Without	/
19	IDU heater	IDU heater	On/Off	Off	/
20	Other heater	Other heater	With/without	Without	/
21	Chassis heater	Chassis heater	On/Off	Off	/
22	Water tank	Water tank	With/without	Without	/
23	Tank sensor	Tank sensor	1/2	2	Als er geen water tank is aangesloten dan is deze functie niet beschikbaar. "Reserved" verschijnt in het display
24	Solar heater	Solar heater	With/without	Without	/
25	FCU	FCU	With/without	Without	/
26	Remote sensor	Remote sensor	With/without	Without	Als er geen water tank is aangesloten dan is deze functie niet beschikbaar. "Reserved" verschijnt in het display
27	Air removal	Air removal	On/Off	Off	/
28	Adress	Adress	(0~125)(127~~253)	0	/
29	Doorguard	Doorguard	On/Off	Off	/

2.2.1 Mode

Als het toestel is uitgeschakeld, ga dan met de toetsen links/rechts naar "Mode", gebruik hier de toetsen boven/beneden om de instellingen te wijzigen.

Opmerking:

• De "Heat" mode is uitgeschakeld als het toestel voor de eerste keer in bedrijf wordt genomen.
• De "Running", mag alleen worden uitgevoerd als het toestel uit staat. Als dit wordt uitgevoerd terwijl het toestel in bedrijf is zal in het display een waarschuwing te zien zijn "Please turn off the unit first", wat betekend schakel eerst het toestel uit.
• Als er geen watertank is aangesloten, dan zijn alleen de functies "Cool" en "Heat" beschikbaar.
• Als de water tank is aangesloten dan zijn de functies "Cool", "Heat", "Hot water", "Cool + Hot Water", "Heat + Hot water" beschikbaar.
• Deze instelling kunnen vast worden opgeslagen, zodat na een voeding uitval deze instellingen nog aanwezig zijn.

Ga naar de functie pagina en kies Ctrl. State en schakel de functie aan of uit d.m.v. de toetsen boven / beneden.

Opmerking:

• Als de ruimte sensor is geplaats en "Remote sensor" is ingesteld op "With", dan is "T-out water" en "T-room" beschikbaar. Staat "Remote sensor op "Without" dan is alleen "T-out water" beschikbaar.
• Deze instelling kunnen vast worden opgeslagen, zodat na een voeding uitval deze instellingen nog aanwezig zijn.

Ga naar de functie pagina en kies "Fast hot Water" en schakel de functie aan of uit d.m.v. de toetsen boven / beneden.

Opmerking:

• Deze functie werkt alleen als er een water tank is aangesloten en "Water tank" is ingesteld op "With".
• Deze instelling kunnen vast worden opgeslagen, zodat na een voeding uitval deze instellingen nog aanwezig zijn.

Ga naar de functie pagina en kies "T-Water ctrl." en schakel de functie op "High temp." of "Low temp." d.m.v. de toetsen boven / beneden.

Opmerking:

- Als deze instelling wordt veranderd dan zullen de volgende parameters van toepassing zijn:

Water aanvoer temperatuur voor verwarmen	WOT-Heat	45°C (hoog)35°C (laag)
Bovengrens water aanvoer temp. in auto mode voor verwarmen	Upper WT Heat	48°C (hoog)35°C (laag)
Ondergrens water aanvoer temp. in auto mode voor verwarmen	Lower-WT Heat	40°C (hoog)29°C (laag)

- Deze instelling kunnen vast worden opgeslagen, zodat na een voeding uitval deze instellingen nog aanwezig zijn.

2.2.5 Cool + Hot water

Ga naar de functie pagina en kies "Cool+hot water" en schakel de functie op "Cool" of "Hot Water" d.m.v. de toetsen boven / beneden.

Opmerking:

• "Hot water" kan alleen voorrang hebben als er een water tank is aangesloten, anders verschijnt er "Reserved" in het display.
• Deze instelling kunnen vast worden opgeslagen, zodat na een voeding uitval deze instellingen nog aanwezig zijn.

Ga naar de functie pagina en kies "Heat+hot water" en schakel de functie op "Heat" of "Hot Water" d.m.v. de toetsen boven / beneden.

Opmerking:

• "Hot water" kan alleen voorrang hebben als er een water tank is aangesloten, anders verschijnt er "Reserved" in het display.
• Deze instelling kunnen vast worden opgeslagen, zodat na een voeding uitval deze instellingen nog aanwezig zijn.

2.2.7 Quiet mode

Ga naar de functie pagina en kies "Quiet mode" en schakel de functie aan of uit d.m.v. de toetsen boven / beneden.

Opmerking:

• Deze functie kan zowel in als ui bedrijf worden ingesteld.
• Als deze functie is geactiveerd, kan dit alleen handmatig of door "Quiet timer worden uitgeschakeld.
• Deze instelling kan niet worden opgeslagen, zodat na een voeding uitval deze instellingen nog aanwezig zijn.
• Deze functie wordt uitgeschakeld als het toestel wordt uitgeschakeld.

2.2.8 Quiet timer

1. Ga naar de functie pagina en kies "Quiet timer" en bevestig deze functie.
2. Selecteer op de Quiet timer pagina, "start time" of "End time" d.m.v. de toetsen boven / beneden of door toetsen links/rechts
3. Als deze tijden zijn ingesteld, druk dan op "Save", er verschijnt nu de vraag in het display om deze instellingen op te slaan. Bevestig dit met "OK", zijn deze tijden niet goed druk dan op "Cancel".
4. Als deze instellingen zijn opgeslagen, zal de bediening terug gaan naar de function pagina waar de "Quiet Timer" functie staat. Stel nu d.m.v. de boven/ beneden toetsen de timer in op "ON" of "OFF".

Opmerking:

• Eenmaal geactiveerd, is deze functie alleen handmatig uit te schakelen.
• Deze instellingen worden niet opgeslagen en standaard op "Off" ingesteld na een voeding uitval.
• De opgeslagen "Start time" en "End time" worden wel opgeslagen na een voeding uitval.
• Deze functie is in te stellen zowel tijdens in bedrijf als in uit stand.

2.2.9 Auto Mode

Ga naar de functie pagina en kies "Auto Mode" en schakel de functie aan of uit d.m.v. de toetsen boven / beneden.

Opmerking:

• Eenmaal geactiveerd, is deze functie alleen handmatig uit te schakelen.
• Deze instellingen worden opgeslagen na een voeding uitval.
• Op de pagina "Parameter vieux" is de instelling van de temperatuur te controleren van de "Auto mode".
• Als deze functie is ingeschakeld, kan men de ingestelde temperatuur voor de ruimte temperatuur wijzigen, maar dit zal geen effect hebben op de werking. Het toestel zal blijven functioneren op de ingestelde temperatuur van de "Auto mode".
• De functie is alleen beschikbaar in de "Cool" mode.

Ga naar de functie pagina en kies "Holiday release" en schakel de functie aan of uit d.m.v. de toetsen boven / beneden.

Opmerking:

- Als deze functie is ingeschakeld, dan kan men in de "Weekly Timer" pagina verschillende dagen zetten In de "Holyday release". In dit geval zal men in de "weekly timer"de ingestelde dagen als niet "Ineffective" zien. Deze kan men handmatig weer inschakelen door ze op "Effective" zetten.

- Deze instellingen worden opgeslagen na een voeding uitval.

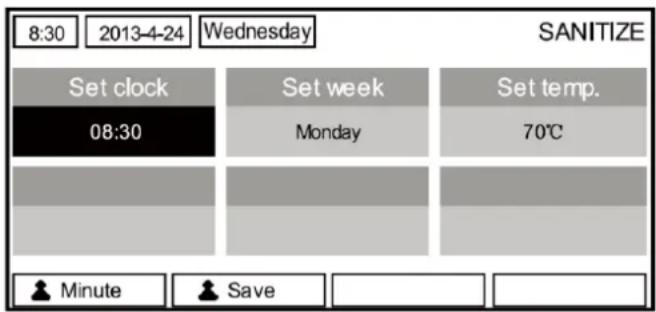

2.2.11 Sanitize

1. Ga naar de functie pagina en kies "Sanitize" en schakel de functie aan d.m.v. "OK".
2. Selecteer op de "Sanitize" pagina, de functies "Set clock", "Set week", "Set temp" d.m.v. rechts/links toets en pas de waarde aan d.m.v. de boven/beneden toetsen.
3. Als deze tijden zijn ingesteld, druk dan op "Save", er verschijnt nu de vraag in het display om deze instellingen op te slaan. Bevestig dit met "OK", zijn deze tijden niet goed druk dan op "Cancel".
4. Als deze instellingen zijn opgeslagen, zal de bediening terug gaan naar de function pagina waar de "Sanitize timer" functie staat. Stel nu d.m.v. de boven/ beneden toetsen de timer in op "ON" of "OFF".

• Deze functie kan alleen werken als de "Water tank" is ingesteld op "With".
• Dit kan worden ingesteld of tijdens bedrijf of buiten bedrijf.
• Als de "Sanitize mode" is ingeschakeld op "ON" en men wil dan kiezen voor de functies" Emergen. mode", "Holiday mode", of "Floor debug" dan zal er op het display een tekst verschijnen "Please disable the Sanitize mode!". Schakel de "Sanitize mode" uit.
• Deze functie kan aan of uit worden geschakeld, in bedrijf of uit bedrijf en de "Hot water" functie heeft hier altijd voorrang.
• Als "Sanitize" is ingeschakeld de is dit te zien op de startpagina, totdat de dit programma is afgelopen. Mocht tijdens dit programma wat fout gaan, dan wordt er "Sanitize fails" weergegeven. Door op willekeurig een toets te drukken zal deze melding verdwijnen.
• Als "Sanitized" is ingeschakeld, wordt "Communication error with indoor unit" of "Water tank error" niet weergegeven.

2.2.12 Weekly timer

1. Ga naar de functie pagina en kies "Weekly timer" en schakel de functie aan d.m.v. "OK".
2. Op de "Weekly timer" pagina, kun je d.m.v. de rechts/links toetsen de weekdag kiezen en d.m.v. de toetsen boven/ beneden dit instellen op "v", "x" of "Holiday. Als deze instellingen zijn gedaan bevestig dit dan met "OK". Zie onderstaande afbeelding

1. Bij de week dagen instelling, is het toegestaan om hier vervolgens de Running mode, set temperatuur point (WT-HEAT) en de Water tank temperatuur in te stellen. De running mode houd in "Heat", "Cool", "Hot water", "Heat+Hot water", "Cool + Hot water" zijn in te stellen (de laatste drie kunnen alleen worden ingesteld als "Water tank" op "With" staat). In totaal zijn er per dag vijf periodes en iedere periode kan met "v" of "x" worden ingesteld. Tevens is het mogelijk om voor iedere periode een "start time" en een 'End time" in te geven. Zie onderstaande afbeelding

1. Als alle instellingen klaar zijn, druk dan op de "Return" toets en druk op "Save". Nu volgt er een bericht op het display om u te herinneren of u deze waarde wilt opslaan, bevestig dit met "OK" indien deze instellen niet goed zijn druk dan op "Return".
2. Als laatste, druk op de "UP" toets en de "Weekly timer" is ingesteld.

Opmerking:

• In totaal kunnen we 5 periodes instellen. Voor iedere periode. Geldt dat de "Start time" eerder moet zijn dan de "End time". Hetzelfde geldt voor de periodes, deze moeten elkaar opvolgen.
• Als de "Weekly timer" goed is ingesteld, voor o.a. "FCU", "Water tank", "Ctrl. state" of "T-water ctrl" dan wordt het temperatuur inschakelpunt automatisch aangepast naar de laatst ingestelde waarde.

Bijv.: Als "Heat" is ingesteld op maandag op "Weekly timer", de "FCU" is ingesteld op "With" en de "T-Water" staat op 20°C. Door de volgende verandering aan te brengen "FCU" naar "Without", dan Neemt "T-water out" de waarde aan van de laatste instelling. In dit geval, is "FCU" uitgeschakeld dan neem "T-water out" een temperatuur aan van 18°C.

- Op de "Weekly timer" instel pagina ziet u dat er drie instel mogelijkheden voor de periodes.

"v": Dit houd in dat de week timer is ingeschakeld, de timer is ingesteld en wordt niet beïnvloed door de "Holiday" mode.

"x": Dit houd in dat de week timer is ingeschakeld, de timer is uitgeschakeld.

"Holiday": Dit houd in dat als de week timer is ingeschakeld, maar "Holiday" functie is uitgeschakeld dat deze dag normaal is ingesteld, wordt op deze dag de "Holiday" functie ingesteld dan is deze dag niet meer actief.

- Als de week timer al is ingesteld en de "Hot water" functie is ingeschakeld maar er wordt de keuze gemaakt om de "Water tank" uit te schakelen ("Without"), dan worden de instellingen automatisch veranderd naar "Heat" en "Cool+Hot water" / "Heat+Hot water" naar "Cool"/"Heat".

• Temperatuur instelling

De bediening is in staat om te beoordelen welk temperatuur type en welk temperatuur bereik er moet worden ingesteld, gebaseerd op de ingestelde functies van "Clock timer", "FCU", "T-water Ctrl." en "Ctrl. state". Als de mode is ingesteld op "Hot water", en er is geen temperatuur instelling te zien, dan geeft dit aan dat het niet nodig is om "T-water out" en "T-room" in te stellen maar alleen "T-tank".

Als de mode is ingesteld op "Cool" of "Heat" dan zal de water tank temperatuur niets aangeven, het geeft alleen weer dat het niet nodig is om "T-tank" in te stellen.

Zie volgende tabel.

Ctrl. State	Set mode	Onderwerp	Bereik		Instelling	Nauwkeurig heid
T-water out	Cool	Water out Temperatuur voor koeling (WT-Cool)	7-25°C (Met FCU)	18-25°C (zonder FCU)	7°C (met FCU)18°C (ZonderFCU)	1°C
	Heat	Water out Temperatuur voor verwarmen (WT-Heat)	High temp	25-55°C	45°C	1°C
			Low temp	25-45°C	35°C	1°C
T-room	Cool	Ruimte Temperatuur voor koeling (RT-Cool)	18-30°C		20°C	1°C
	Heat	Ruimte Temperatuur voor verwarmen (RT-Heat)	18-30°C		20°C	1°C

2.2.13 Clock timer

1. Druk op de startpagina op "function" toets 1 en kies "Clock timer" en schakel de functie aan d.m.v. "OK".

1. Selecteer op de pagina "Clock Timer" d.m.v. de links/rechts toetsen de gewenste parameter en gebruik de toetsten boven/beneden om in te stellen.
2. Als de ingestelde tijd veranderd moet worden, druk dan op de "Function" 1 toets om de uren en minuten te wijzigen, d.m.v. de boven/beneden toetsen. De waarde wordt definitief veranderd door te drukken en vast te houden.
3. Als de instellingen zijn afgerond, bevestig dit dan door op de "Function" 2 toets te drukken, anders worden de wijzigingen niets opgeslagen.
4. Als de instellingen zijn opgeslagen, activeer dan de "Clock Timer" op de "Function" pagina.

Opmerking:

• Als de "Weekly Timer" en de "Clock Timer" op dezelfde tijden zijn in gesteld, dan heeft de laatst ingestelde voorrang.
  • Als de Water tank beschikbaar is de zijn de volgende modes mogelijk:
• Heat
• Cool
• Heat + hot water
• Cool + hot water
• Hot water

- Als de water tank niet beschikbaar is dan zijn alleen de modes "Heat" en "Cool" mogelijk.

- Als de "Clock Timer" al is ingesteld en de "Hot water" functie is ingeschakeld maar er wordt de keuze gemaakt om de "Water tank" uit te schakelen ("Without"), dan worden de instellingen automatisch veranderd naar "Heat" en "Cool+Hot water" / "Heat+Hot water" naar "Cool"/"Heat".

Omschrijving	Naam Display	Bereik	Instelling
Set Mode	Mode	Cool/Heat/Hot Water/Cool+Hot Water Heat+Hot Water	Heat
Water out temperature for cooling/Room temperature for cooling/Water out temperature for heating/Room temperature for heating	WT-cool/RT-cool/WT-heat/RT-heat	Zie temperatuur instellingen Van "Weekly Timer"	35°C
Tank temperature	T-water tank	40~80°C	50°C
Start time	Start time	00:00-23:59	08:30
End time	End time	00:00-23:59	17:30

2.2.14 Temp. Timer

1. Druk op de startpagina op "Function" toets en kies "Temp. Timer" en schakel de functie aan d.m.v. "OK".

1. Selecteer op de pagina "Temp Timer" d.m.v. de links/rechts toetsen de gewenste parameter en gebruik de toetsten boven/beneden om in te stellen. De in te stellen parameters bevatten "Mode", "Period 1", "WT-Heat1", "Period 2", en "WT-heat2".
2. Als de instellingen zijn afgerond, bevestig dit dan door op de "Function" 2 toets te drukken, anders worden de wijzigingen niets opgeslagen.
3. Als de instellingen zijn opgeslagen, activeer dan de "Temp Timer" op de "Function" pagina.

Opmerking:

• Als de "Weekly Timer" en de "Clock Timer" en de "Temp Timer" op dezelfde tijden zijn in gesteld, dan heeft de laatst ingestelde voorrang.
• Deze functie werkt alleen als het toestel in bedrijf is.
• De Mode bevat "Heat" en "Cool".
• Als de start tijd van "Period 2" gelijk is aan de start tijd van "Period 1" dan heeft de tijd van "Period2" voorrang.
  • "Temp. Timer" wordt geregeld door de timer instellingen.
• Het handmatig ingestelde temperatuur setpunt heeft voorrang.

Omschrijving	Naam Display	Bereik	Instelling
Set Mode	Mode	Cool/Heat/	Heat
Periode 1 tijd	Period 1	00:00-23:59	08:30
Water out temperature for cooling/Room temperature for cooling/Water out temperature for heating/Room temperature for heating	WT-cool1/RT-cool1/WT-heat1/RT-heat1	Zie temperatuur instellingen Van "Weekly Timer"	35°C
Periode 1 tijd	Period 2	00:00-23:59	17:30
Water out temperature for cooling/Room temperature for cooling/Water out temperature for heating/Room temperature for heating	WT-cool2/RT-cool2/WT-heat2/RT-heat2	Zie temperatuur instellingen Van "Weekly Timer"	35°C

2.2.15 Floor Debug

1. Druk op de startpagina op "Function" toets en kies "Floor Debug" en schakel de functie aan d.m.v. "OK".

1. Selecteer op de pagina "Floor Debug" d.m.v. de links/rechts toetsen de gewenste parameter en gebruik de toetsten boven/beneden om in te stellen. De in te stellen parameters bevatten "Segments", "Period 1 temp", "ΔT of segment" en "Segment time" Zie Tabel.

No.	Omschrijving	Naam Display	Bereik	Instelling	Nauwkeurig heid
1	Segments for floor debug	Segments	1~10	1	1
2	First temperature for floor Debug	Period 1 temp	25~37°C	25°C	1°C
3	Segment temperature Difference for floor debug	ΔT of segment	0~72H	0	12H
4	Segments duration for floor debug	Segment Time	2~10°C	5°C	1°C

1. Als de instellingen zijn afgerond, bevestig dit dan door op de "Function" 2 toets te drukken, Hierna verschijnt er een melding op het display "Start the Floor Debug mode now?". Als dit gewenst is druk dan op "OK", zo niet druk dan op "Cancel".

Opmerking:

• Deze functie kan alleen worden ingesteld als het toestel "OFF" staat. Als het toestel is ingeschakeld, dan wordt een melding op het display weergegeven "Please tun off the system first!".
• Als deze functie is ingeschakeld, is het niet meer mogelijk om het toestel aan of uit te schakelen. Door op ON/OFF toets te drukken, wordt er een melding weergegeven op het display "Please disable the Floor Debug Mode!".
• Als deze functie is ingesteld dan worden de functies "Timer Week", "Clock Timer", en "Temp Timer" uitgeschakeld.
• Als "Floor Debug" is ingeschakeld, kunnen de volgende mode niet worden ingesteld "Emergen.mode", "Sanitize", "Holiday mode". Anders verschijnt er een melding op het display "Please disable the Floor Debug Mode!".
  • Na een voeding uitval, wordt deze functie uitgeschakeld en de loop tijd gereset.
• Als de "Floor Debug" functie actief is, zal de bediening continu op deze pagina blijven tot men op de "Return" of "Menu" toets drukt.
• Als deze functie is ingeschakeld, is het toegestaan om de gewenste temperatuur en de overgebleven tijd van de "Floor Debug" te controleren op de parameter pagina.
• Controleer, voordat u de functie "Floor Debug" activeert, dat alle periode zijn ingesteld en niet op "0" staan, anders wordt er een melding op het display weergegeven rong Floor Debug Time!". Het instellen zal verder gaan door op "OK" te drukken en de tijd aan te passen.

2.2.16 Emergency Mode (Emergen. Mode)

1. Stel de "Mode" in op "Heat" of "Hot Water" op de parameter pagina.
2. Dan ga naar de pagina Waar "Emergen.mode" staat, doe dit d.m.v. de links/rechts toets en verander d.m.v. de boven/ beneden toetsen naar "ON" of "OFF".
3. Als deze functie op "ON" wordt ingesteld, dan wordt "Auxiliary func." verandert naar "Emergen.Mode".
4. Als deze functie op "ON" wordt ingesteld, maar de ingestelde mode is niet "Heat""of "Hot water", dan wordt er een melding op het display weergegeven "Wrong running Mode!". In dit geval, druk op de "OK" toets en de bediening gaat naar de Mode instel pagina, of door op Cancel te drukken, en de bediening begint weer op de "Emergen.mode" pagina.

Opmerking:

• Als men heeft gekozen voor "Heat" tijdens de emergency mode en er treed een storing op zoals, stromingsschakelaar defect, IDU assistant heater welding protection of leaving water temperature sensor error, dan zal de emergency mode stoppen en kan niet meer worden ingeschakeld.
• Als men heeft gekozen voor "Hot water" tijdens de emergency mode en er treed en storing op zoals, water tank heater welding protection of water tank sensor error, dan zal de emergency mode stoppen en kan niet meer worden ingeschakeld.
• Tijdens de Emergency mode is de On/OFF toets uitgeschakeld. De ingestelde mode kan niet worden gewijzigd; de Quiet en Auto mode kunnen niet worden uitgeschakeld; "Weekly timer", "Clock timer" en "Temp timer" kunnen niet worden ingesteld en worden uitgeschakeld als ze zijn ingeschakeld.
• In de emergency mode, werken commando's die door de thermostaat worden gegeven niet

• In de emergency mode zijn alleen de instelling "Heat" en "Hot water" toegestaan.
- Deze functie kan alleen worden ingesteld als het toestel uit staat, anders verschijnt er een melding op het display "Please disable the Emergency mode!"
- Na een voeding uitval, wordt de "Emergen.mode" op "OFF" ingesteld.

2.2.17 Holiday Mode

1. Zoek de "Holiday mode" op de FUNCTION pagina.

2. Stel Holiday in op "ON" of "Off".

Opmerking:

• Tijdens de holiday mode, zijn "Mode" instelling en de On/Off toets niet te gebruiken.
• Als de "holiday mode" is ingesteld, is gekozen dan kunnen "Weekly timer", "Clock timer" en "Temp timer" niet worden ingesteld.
• Tijdens de holiday mode, als "T-room" is gekozen, dan zou de ingestelde temperatuur 15°C moeten zijn, als "T-out water" dan zou de ingestelde temperatuur 30°C moeten zijn.
• Deze functie stopt als de thermostaat actief is. ("Cool" of "OFF" instelling).
• Als deze instelling is opgeslagen dan zal tijdens een voeding uitval alle instellingen blijven bestaan.
• Deze functie kan alleen worden ingesteld in de "Heat" mode met het toestel uitgeschakeld, wordt deze instelling gedaan met het toestel in bedrijf dan verschijnt er een melding op het display "Please turn off the system!"; of als het in een ander mode dan "Heat" wordt gedaan dan krijgen we een melding op het display "Wrong running Mode!".
• Als deze functie is ingeschakeld, dan is de On/Off toets uitgeschakeld, of we krijgen een melding op het display "Please disable the Holiday Mode".
• Als de holiday mode is ingesteld, kunnen "Floor debug", "Sanitize", "Emergen.mode" niet worden ingesteld of we krijgen een melding op het display "Please disable the Holiday Mode".

2.2.18 Thermostat

1. Zoek de "Thermostat" op de FUNCTION pagina.
2. Door op de toetsen boven/ beneden kan de thermostaat op "ON" of "OFF" ingesteld worden. Als de thermostaat is ingesteld op "ON" de volgt de bediening de instelling van de thermostaat. Is deze functie ingesteld op "OFF" dan werkt het toestel op de ingestelde functie.

Opmerking:

• Als "Floor debug of "Emergen.mode" is ingesteld dan werkt de thermostaat niet.
• Als de "Thermostaat" is ingesteld op "ON", zal de bediening automatisch sommige functies uitschakelen die timer en running mode gebruiken. In dit geval, kan men de running mode niet veranderen en is de On/Off toets buiten gebruik.
• Als deze instelling is opgeslagen dan zal tijdens een voeding uitval alle instellingen blijven bestaan.
• De waarde van de instelling kan worden veranderd als het toestel uit staat.

2.2.19 IDU heater

Druk op de startpagina op "Function" toets en kies "IDU Heater" en verander de instelling d.m.v. boven/beneden toetsen naar "With" of "Without".

Opmerking

- Deze instelling blijft behouden na voeding uitval.

2.2.20 Other heater

Druk op de startpagina op "Function" toets en kies "Other Heater" en verander de instelling d.m.v. boven/beneden toetsen naar "With" of "Without".

Opmerking

- Deze instelling blijft behouden na voeding uitval.

Druk op de startpagina op "Function" toets en kies "Underpan Heater" en verander de instelling d.m.v. boven/beneden toetsen naar "With" of "Without".

Opmerking

- Deze instelling blijft behouden na voeding uitval.

2.2.22 Water tank

Druk op de startpagina op "Function" toets en kies "Water tank" en verander de instelling d.m.v. boven/beneden toetsen naar "With" of "Without".

Opmerking

• Deze instelling blijft behouden na voeding uitval.
• Deze instelling kan alleen worden uitgevoerd als het toestel uit staat.

2.2.23 Tank Sensor

Druk op de startpagina op "Function" toets en kies "Tank sensor" en verander de instelling d.m.v. boven/beneden toetsen naar "1" of "2".

Opmerking

- Deze instelling blijft behouden na voeding uitval.

2.2.24 Solar Heater

Druk op de startpagina op "Function" toets en kies "Solar Heater" en verander de instelling d.m.v. boven/beneden toetsen naar "With" of "Without".

Opmerking

- Deze instelling blijft behouden na voeding uitval.

2.2.25 FCU

Druk op de startpagina op "Function" toets en kies "FCU" en verander de instelling d.m.v. boven/beneden toetsen naar "With" of "Without".

Opmerking

- Deze instelling blijft behouden na voeding uitval.

2.2.26 Remote sensor

Druk op de startpagina op "Function" toets en kies "Remote sensor" en verander de instelling d.m.v. boven/beneden toetsen naar "With" of "Without".

Opmerking

• Deze instelling blijft behouden na voeding uitval.
  • "T-room ctrl" Kan worden ingesteld, alleen als "Remote sensor" op "With" staat

2.2.27 Air Removal

Druk op de startpagina op "Function" toets en kies "FCU" en verander de instelling d.m.v. boven/beneden toetsen naar "On" of "Off".

Opmerking

• Deze instelling blijft behouden na voeding uitval.
• Deze instelling kan alleen worden uitgevoerd als het toestel uit staat.

2.2.28 Address

Druk op de startpagina op "Function" toets en kies "Address" en verander de instelling d.m.v. boven/beneden toetsen.

Opmerking

• Dit geef het adres weer van de bediening en is voor groups controle
- Deze instelling wordt niet onthouden na een voeding uitval
- Het adres bereik is (0,125) en (127,253)
- Het standaard adres is 0.

2.2.29 Doorguard

Druk op de startpagina op "Function" toets en kies "Doorguard" en verander de instelling d.m.v. boven/beneden toetsen naar "On" of "Off".

Opmerking

- Als deze instelling is geactiveerd, wordt eerst gecontroleerd of er een kaart is ingestoken of niet. Als er een kaart aanwezig is dan zal het toestel normaal functioneren, is er geen kaart aanwezig dan zal de bediening terug naar de startpagina gaan. In dit geval zijn alle toetsen buiten werking en een melding verschijnt op het display "Keycard uninserted!"

- Deze instelling niet onthouden na voeding uitval.

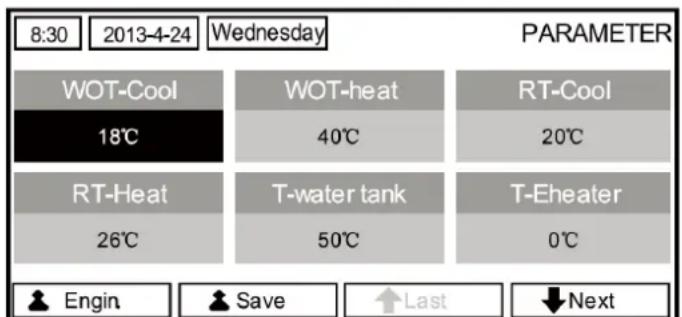

2.3 Parameter instelling (Parameter set)

1. Ga op de start pagina d.m.v. FUNCTION toets 2 naar de Parameters
2. Op de Parameter instel pagina, kunt u d.m.v. de links/rechts toetsen de gewenste optie kiezen en d.m.v. boven/beneden toetsen veranderen, door de toets vast te houden veranderd de waarde.
3. Als de instelling zijn uitgevoerd, druk u op "Save" en een melding verschijnt in het display "Save settings?", druk hierna op "OK" om te bevestigen. Druk op Cancel om deze functie te verlaten.

User Setting

No.	Volledige naam	Display	Bereik	Instelling
1	Water temperatuur uit voor koelen	WOT-Cool	7~25°C Met FCU18~25°C Zonder FCU	7°C Met FCU18°C Zonder FCU
2	Water temperatuur uit voor verwarmen	WOT-Heat	25~55°C Hoge temp25~45°C Lage temp	45°C Hoge temp35°C Lage temp
3	Ruimte temperatuur voor koelen	RT-Cool	18~30°C	20°C
4	Ruimte temperatuur voor verwarmen	RT-Heat	18~30°C	26°C
5	Tank temperatuur	T-Water tank	14~80°C	50°C
6	E heater aan ruimte temperatuur	T-Eheater	-20~18°C	0°C
7	Extra heater aan ruimte temperatuur	T-Extraheater	-20~18°C	-0°C
8	Max. warmtepomp water uit temperatuurZonder e heater	T-HP Max	40~50°C	50°C
9	Ondergrens omgeving temperatuur tijdens de auto mode voor verwarmen	Lower AT-Heat	-20~5°C	-15°C
10	Bovengrens temperatuur tijdens de auto mode voor verwarmen	Upper AT-Heat	10~20°C	15C
11	Bovengrens ruimte temperatuur tijdens de auto mode voor verwarmen	Upper-RT Heat	22~30°C	24°C
12	Ondergrens ruimte temperatuur tijdens de auto mode voor verwarmen	Lower-RT Heat	18~21°C	20°C
13	Bovengrens water uit temperatuur tijdens de auto mode voor verwarmen	Upper-WT Heat	46~55°C Hoge temp25~29°C Lage temp	48°C Hoge temp35°C Lage temp
14	Ondergrens water uit temperatuur tijdens de auto mode voor verwarmen	Lower-WT Heat	36~45°C Hoge temp25~29°C Lage temp	40°C Hoge temp35°C Lage temp
15	Ondergrens omgeving temperatuur tijdens de auto mode voor koelen	Lower AT-Cool	10~25°C	25°C
16	Bovengrens temperatuur tijdens de auto mode voor koelen	Upper AT-Cool	26~48°C	40°C
17	Bovengrens ruimte temperatuur tijdens de auto mode voor koelen	Upper-RT Cool	24~30°C	24~30°C
18	Ondergrens ruimte temperatuur tijdens de auto mode voor koelen	Lower-RT Cool	18~23°C	27°C
19	Bovengrens water uit temperatuur tijdens de auto mode voor koelen	Upper-WT Cool	15~25°C Met FCU22~25°C Zonder FCU	15°C Met FCU23°C Zonder FCU
20	Ondergrens water uit temperatuur tijdens de auto mode voor koelen	Lower-WT Cool	7~14°C Met FCU18~21°C Zonder FCU	7°C Met FCU18°C Zonder FCU
21	Temperatuur afwijking voor koelen	ΔT-Cool	2~10°C	5°C
22	Temperatuur afwijking voor verwarmen	ΔT-Heat	2~10°C	10°C
23	Temperatuur afwijking voor warm water	ΔT-Hot water	2~8°C	5°C

2.4 Parameter bekijken (View)

Druk op de startpagina op "function" toets 3 en kies "View" pagina. Zie afbeelding.

2.4.1 Status View

1. Selecteer op de "View" pagina "Status" en druk op "OK".
2. Op deze pagina is het mogelijk om alle actuele info te krijgen.

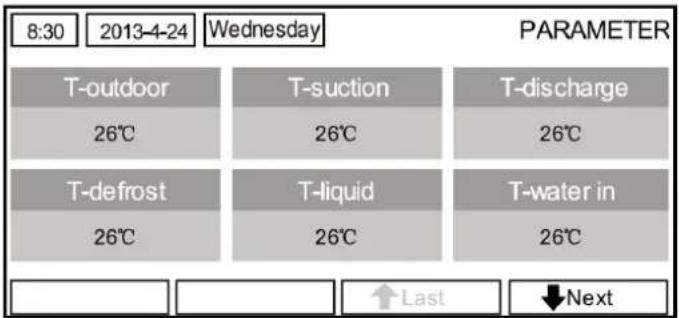

1. Op de "View" pagina, selecteer hier Parameter en druk op "OK" ga hierna naar de Para View pagina
2. Op de Para view pagina is het mogelijk om elke parameter te bekijken.

1. Op de "View" pagina, selecteer hier Error en druk op "OK" ga hierna naar de Error pagina
2. Op de Error pagina is het mogelijk om elke parameter te bekijken.

Opmerking:

• De actuele storing wordt op het display weergegeven. Zie error 2 in vorige afbeelding. Als de storing is verholpen dan verdwijnt de storing en wordt vervangen door de volgende.
• Als het max. aantal van zes wordt bereikt, komen deze op de volgende pagina te staan, d.m.v. "Last" en "Next" kunnen deze worden bekeken.
• Bij alle storingen is een geluid te horen tot de storing is opgelost. Uitzondering hierop zijn: "IDU Auxiliary heater 1 error", "IDU Auxiliary heater 2 error", "Water tank heater error".
  • Zie onderstaande storing tabel.

Volledige naam	Naam display	Error code
Ruimte temperatuur sensor storing	Ambient sensor	F4
Condensor temperatuur sensor storing	Cond. Sensor	F6
Ontdooi temperatuur sensor storing	Disch. Sensor	F7
Zuig temperatuur sensor storing	Suction sensor	F5
Buiten ventilator storing	Outdoor fan	EF
Thermische beveiliging compressor	Comp. Overload	H3
Hoge druk beveiliging	High pressure	E1
Lage druk beveiliging	Low pressure	E3
Hoge ontdooi beveiliging	Hi-discharge	E4
Incorrecte DIP switch instelling	Capacity DIP	c5
Communicatie probleem tussen binnen en buiten	ODU-IDU Com.	E6
Hoge druk sensor storing	Pressure sens.	FC
Uitgaande water kant platenwisselaar sensor storing	Temp-HELW	F9
Extern element water uitgang sensor storing	Temp-AHLW	dH
Persgas temperatuur sensor storing	Temp-RLL	F1
Ingaande water kant platenwisselaar sensor storing	Temp-HEEW	/
Water tank temperatuur sensor 1 storing	Tank sens 1	FE
Water tank temperatuur sensor 1 storing	Tank sens 1	/
Zuiggas temperatuur sensor storing	Temp-RGL	F3
Solar/externe bron uitgangwater temp sensor storing	Temp-SHLW	/
Ruimte temperatuur sensor storing	Sensor-RT	F0
Stromingsschakelaar beveiliging	WS-Protection	EC
Las beveiliging 1^e element	Auxi. Heater 1	EH
Las beveiliging 2^e element	Auxi. Heater 2	EH
Las beveiliging element water tank	Auxi.-WTH	EH
Onder spanning of val van DC bus	DC under-vol	PL
Over spanning DC bus	DC over-vol	PH
AC stoom beveiliging	AC curr. Pro.	PA
IPM defect	IPM defective	H5
PFC defect	PFC defective	HC
Start fout	Start failure	LC
Fase beveiliging	Phase loss	LD
Driver module reset	Driver reset	P0
Overstroom compressor	Com.Over-curr.	P5
Te hoge snelheid	Overspeed	LF
Stroom sensor storing	Current sens.	PC
Desynchronisatie	Desynchronize	H7
Compressor stalling	Comp. stalling	LE
Communicatie storing	Drive-main com.	P6
Koel of IPM of PFC module over temperatuur	Overtemp. -mod	P8
Koel of IPM of PFC module temp sensor storing	T-mod. Sensor	P7
Laad circuit storing	Charge circuit	PU
Verkeerde voeding Ac aangeboden	AC voltage	PP
Driver bord temperatuur sensor storing	Temp-driver	PF
Thermische beveiliging relais	AC contactor	P9
Drift temperatuur beveiligging	Temp. Drift	PE
Stroom sensor beveiliging	Sensor con.	PD
Communicatie storing naar het buitendeel	ODU Com.	E6
Communicatie storing naar het binnendeel	IDU Com.	E6
Communicatie storing naar de driver	Driver Com.	E6

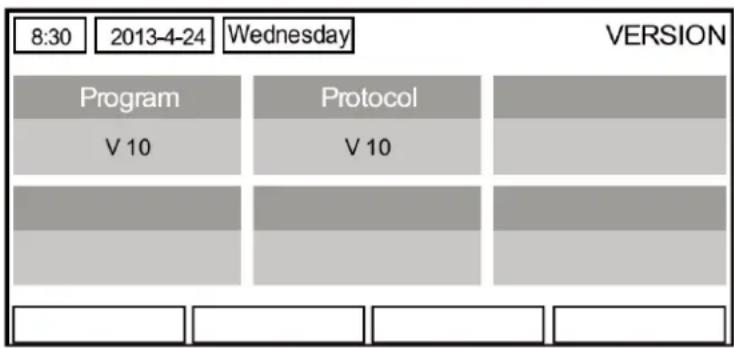

1. Op de "View" pagina, selecteer hier Version en druk op "OK" ga hierna naar de Version pagina
2. Op de Version pagina is het mogelijk om de programma en protocollen te bekijken.

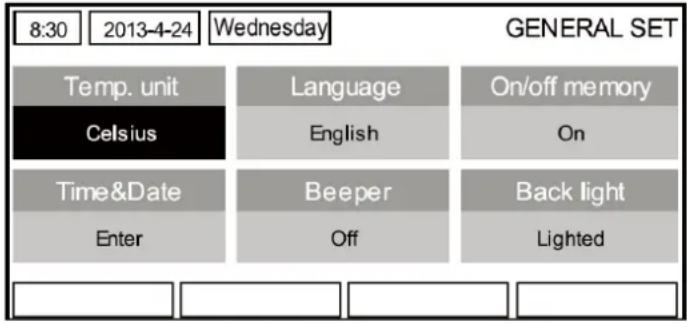

2.5 Standaard instelling (General Set)

Druk op de startpagina op "GEN" en u komt op de Genral Set pagina. Op deze pagina is het mogelijk om "Temp. Unit", "Language", "On/Off memory", "Time & date", "Beeper", en "Back light" in te stellen.

No.	Volledige naam	Display	Bereik	Instelling	opmerking
1	Temperature unit	Temp. unit	Celsius/Fahrenheit	Celsius
2	Language	Language	Chinese/English	English
3	On/Off memory	On/Off memory	On/Off	On
4	Time & date	Time & date	/	/
5	Beeper	Beeper	On/Off	On
6	Back Light	Back Light	Lighted/Energy save	Energy save	"On"altijd aan "Eco" na 1 minuut uit

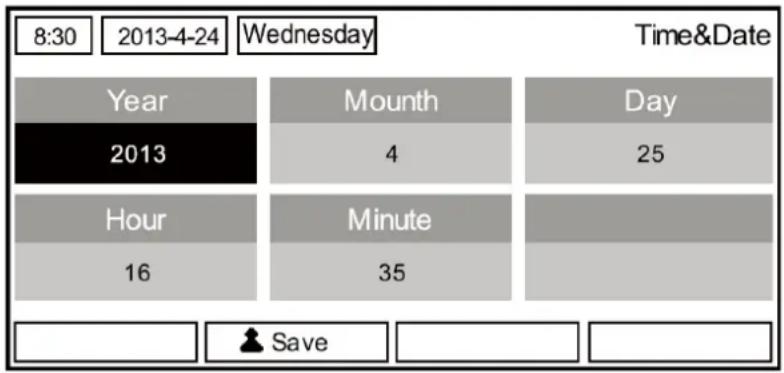

2.5.1 Clock setting

Druk op de startpagina op "GEN" en u komt op de Genral Set pagina. Selecteer nu Time & date, nadat u dit geselecteerd heeft druk op "OK".

Verander de waarde d.m.v. de boven/benden toetsen en druk op "Save". Er verschijnt een melding op het display om u eraan te herinneren deze instelleningen te bevestigen met "OK". D.m.v. Cancel vervallen deze instellingen. De instellingen zijn links boven op het display te zien.

2.6 Key Lock

Druk op start pagina 5 seconden lang de toetsen boven/beneden tegelijk in. Deze functie kan men op dezelfde manier weer uitschakelen. Als deze functie is ingeschakeld kan men geen toetsen bedienen.

3 Installatie en De-installatie van de bediening

Standaard is de bediening in het binnendeel geïnstalleerd. Als hiertoe behoefte is, dan is het mogelijk om deze bediening ergens anders te plaatsen.

Stap 1: Verwijder de 8 schroeven aan de zijkant van het toestel.

Stap2 De installatie van de bediening

(1) Verwijder de communicatie draad	(2) Verwijder de 4 schroeven	(3) Verwijder de rubber

Stap3 Verwijder de bediening en plaats deze daar waar gewenst.

www.gree.nl - www.gree-klima.be - www.gree-klima.de
