ITT2-85 - Domotica KlikaanKlikuit - Gratis gebruiksaanwijzing en handleiding

Type product	Internetadapter (powerline)
Model	ITT2-85
Merk	KlikaanKlikuit
Maximale snelheid	85 Mbps (theoretisch)
Maximaal bereik	200 meter over elektriciteitskabels
Aansluitingen	1x RJ-45 netwerkaansluiting, 1x stekker voor stopcontact
Voeding	100-240V, 50/60Hz
Netwerkcompatibiliteit	TCP/IP, geschikt voor alle computers en netwerkapparaten
Kabeltype	Werkt met straight en crossed netwerkkabels (CAT-5/UTP/RJ-45)
Fasensysteem	Werkt op enkel- en driefasensystemen
Indicatielampjes	Verbinding/activiteit lokaal (A), spanning (B), verbinding/activiteit andere adapter (C)
Afmetingen (ca.)	10 x 5 x 3 cm
Gewicht (ca.)	150 g per adapter
Garantie	1 jaar
Veiligheid	CE-markering, niet openen, niet repareren, droog houden, ventilatie vrijlaten (min 20 mm)
Onderhoud	Reinigen met een droge doek
Leveringsomvang	2 stuks, uitbreidbaar met extra adapters
Netwerkbeveiliging	Fysiek afgeschermd door meterkast; geen extra software of instellingen nodig

Veelgestelde vragen - ITT2-85 KlikaanKlikuit

Hoe installeer ik de ITT2-85 internetadapters?

Sluit een netwerkkabel aan op uw modem of computer en de adapter. Steek de adapter in een stopcontact. Herhaal voor de tweede adapter. Het netwerk werkt direct als de bekabeling voorheen correct functioneerde.

Kan ik de adapters in een stekkerdoos gebruiken?

Nee, gebruik geen verdeeldoos, verlengsnoer met contrastekkers of piekspanningsbeveiliger. Sluit de adapter rechtstreeks aan op een wandcontactdoos om signaalstoring te voorkomen.

Wat betekenen de indicatielampjes?

Lampje A brandt bij verbinding met een netwerkapparaat en knippert bij activiteit. B brandt bij spanning. C brandt bij verbinding met een andere adapter en knippert bij communicatie.

Kan ik de ITT2-85 combineren met powerline-adapters van andere merken?

Ja, powerline-adapters zijn vrijwel altijd compatibel. De maximale snelheid wordt bepaald door de traagste adapter.

Wat is het maximale bereik tussen twee adapters?

Het bereik is maximaal 200 meter over elektriciteitskabels in goede staat.

Werkt de adapter op een driefasensysteem?

Ja, de ITT2-85 werkt ook op een driefasensysteem.

Wat moet ik doen als de adapter niet werkt?

Controleer of er stroom op het stopcontact staat, of de netwerkkabels goed zijn aangesloten, of de netwerkkaart van uw computer is ingeschakeld, en of er geen verlengsnoeren of piekspanningsbeveiligers worden gebruikt. Test de adapter in een andere ruimte.

Heb ik extra software nodig voor beveiliging?

Nee, uw netwerk over het elektriciteitsnet is fysiek beveiligd door de meterkast. Er is geen extra software of configuratie nodig.

Kan ik de adapter repareren als hij kapot is?

Nee, open of repareer de adapter nooit. Breng hem bij defect terug naar de winkel van aankoop. Ook na loskoppelen kan er nog spanning op staan.

Hoe reinig ik de internetadapter?

Reinig de adapter alleen met een droge doek. Gebruik geen water of reinigingsmiddelen en zorg dat de ventilatieopeningen vrij blijven (minimaal 20 mm ruimte).

GEBRUIKSAANWIJZING ITT2-85 KlikaanKlikuit

Afbeelding is met 3 internetadapters. Dit product bestaat uit 2 stuks, maar is onbeperkt uit te breiden.

A: Aansluiting netwerkkabel

Indicators:

B: Verbinding / activiteit met "lokaal" apparaat

C: Spanning

D: Verbinding / activiteit met een andere internetadapter

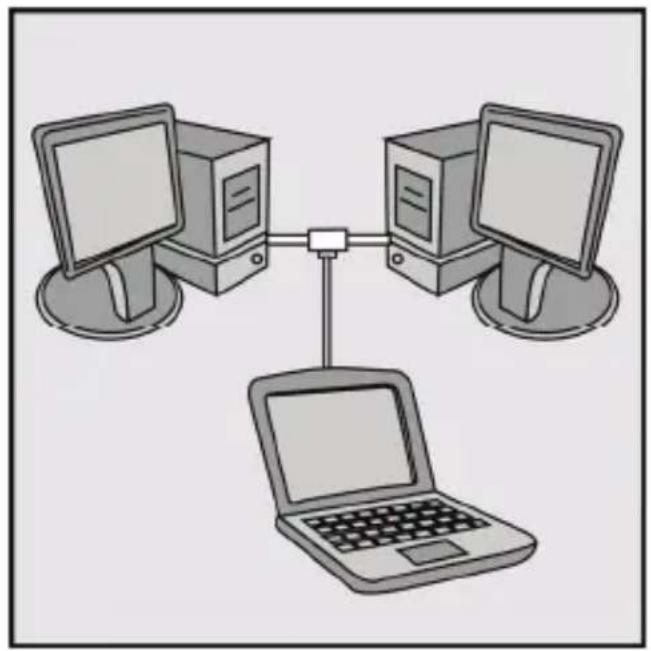

Stel uw netwerk of internetaansluiting in zonder gebruik te maken van de internetadapters. Gebruik hiervoor reguliere netwerkkabels en ga na dat alle netwerkverbindingen correct werken.

⚠️ Voor hulp: vraag uw internetprovider of netwerkbeheerder.

Haal de bestaande netwerkkabel los van de computer, het modem, of ander netwerkapparaat, waarbij u de internetadapters wilt gebruiken.

[3] Aansluiten netwerkapparaat

Sluit één zijde van een meegeleverde netwerkkabel aan op één van de netwerkapparaten (modem, computer, e.d.).

Als er meerdere netwerkaansluitingen op het apparaat aanwezig zijn, gebruik dan dezelfde aansluiting die u bij [2] ook gebruikte met de reguliere kabel.

Sluit de andere zijde van de netwerkkabel aan op één van de internetadapters.

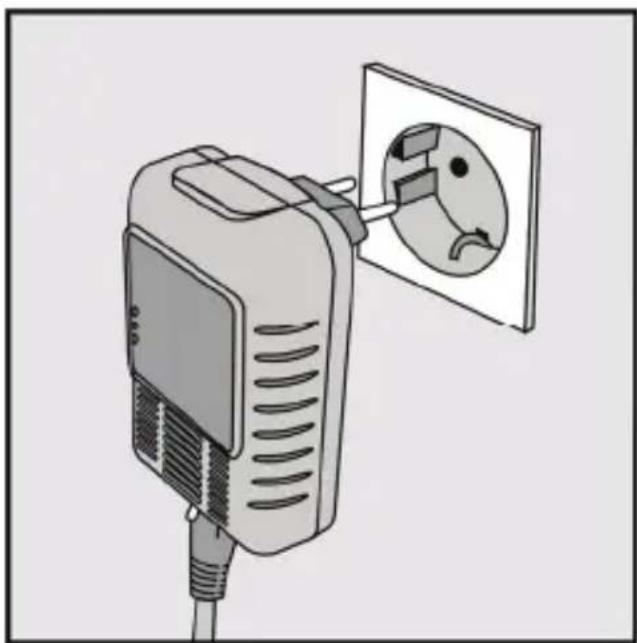

[5] Aansluiten op electriciteitsnet

Sluit de internetadapter aan op een stopcontact van de muur.

⚠ De betreffende indicators moeten correct branden (zie verderop onder "Geheugensteuntjes").

Gebruik geen verdeeldoos, verlengsnoer met contrastekkers of piekspanningsbeveiliger.

[6] Aansluiten andere adapter

Herhaal [2 - 5] om de andere internetadapter aan te sluiten. Het product is direct klaar voor gebruik, mits de netwerkverbinding voorheen (met de reguliere bekabeling) correct werkte.

⚠️ Het netwerk is onbeperkt uit te breiden met internetadapters.

Opmerkingen

Geheugensteuntjes

- Sluit dit product rechtstreeks aan op een wandcontactdoos. Gebruik geen verdeeldoos, verlengkabel met contrastekkers, of piekspanningsbeveiliger! Dit soort onderdelen verstoren het netwerksignaal!

- Eén enkele internetadapter kan niet gebruikt worden. Gebruik altijd twee of meer internetadapters.

- Dit product is geschikt voor alle computers en netwerkapparaten die op basis van het "TCP/IP" netwerkprotocol werken.

- Internetadapters voor het electriciteitsnet zijn in vrijwel alle gevallen compatibel met elkaar, ongeacht de snelheidsspecificaties. De maximale snelheid wordt echter altijd bepaald door het apparaat met de laagste snelheid.

- Dit product vervangt de (bestaande) reguliere netwerkbedrading door handig gebruik te maken van de electriciteitsbedrading die al in de muren van uw huis aanwezig is.

- Het bereik tussen twee adapters is maximaal 200 meter over (in goede staat verkerende) electriciteitskabels.

- De theoretische maximum snelheid van dit product is 85 Mbps. Echter, de praktijksnelheid wordt bepaald door het netwerkapparaat met de laagste snelheid, door de kwaliteit van de electrische bedrading en door de hoeveelheid ruis op het electriciteitsnet.

- De standaard stopcontactplug op de adapter is afschuifbaar. Onder deze plug zit een standaard ongeaarde stroomkabelaansluiting. Gebruikt deze optie indien u de adapter uit het zicht wilt plaatsen of als de adapter niet goed past in het stopcontact vanwege de aanwezigheid van andere stekkers. De benodigde standaard stroomkabel is niet inbegrepen, maar is in de reguliere handel eenvoudig verkrijgbaar.

- Dit product werkt ook als uw electriciteitsnet bestaat uit een drie-fasen systeem.

- Dit product werkt met zowel "straight" als "crossed" netwerkabels (CAT-5 / UTP / RJ-45).

• Uitleg indicators:

• A: (1) Brandt zodra de internetadapter aangesloten wordt op een computer, modem of ander netwerkapparaat. (2) Knippert wanneer er communicatie met het netwerkapparaat plaatsvindt.
• B: Brandt zodra de internetadapter op de lichtnetspanning wordt aangesloten.
• C: (1) Brandt zodra de internetadapter een andere internetadapter vindt. (2) Knippert wanneer en communicatie met een andere internetadapter plaatsvindt.

ITT2-85 INTERNETADAPTERS

- Indien het product niet werkt, ga na dat:

• er stroom op het stopcontact staat.
• de verbinding die u wilt maken, wel werkt als u reguliere netwerkkabels gebruikt in plaats van de internetadapters.
• alle netwerkkabels goed zijn aangesloten.
• de betreffende netwerkkaart van uw computer niet uitgeschakeld is, en correct werkt.
• er geen verlengsnoeren met verdeeldozen of piekspanningsbeveiligers worden gebruikt.
• dat de electrische bedrading in uw huis in goede staat is (probeer bv. de correcte werking uit in een andere ruimte of gebouw).

Veiligheidsinstructies

• Open dit product nooit: Zelfs als het product niet meer aangesloten is kan dit product onder spanning staan!
• Probeer dit product niet te repareren. Indien het product beschadigd is, of indien u twijfelt over de correcte werking, breng het product terug naar de winkel van aankoop
• Gebruik KlikAanKlikUit-producten nooit voor zogenaamde "life support"-systemen of overige toepassingen waar storingen van apparatuur levensbedreigend kunnen zijn.
• Dit product kan aangesloten worden op 100-240 Volt (50/60Hz).
• Gebruik dit product niet in vochtige omgevingen. Reinig dit product uitsluitend met een droog doek.
• Zorg dat de ventilatieopeningen onbedekt blijven en laat rondom het product minimaal 20 mm ruimte vrij.

Netwerkbeveiliging

• Dit product behoeft geen ingewikkelde netwerkinstellingen of –configuraties: Als uw netwerk met de reguliere bedrading en juiste instellingen werkt, kan de aanwezige bedrading vervangen worden door internetadapters.
• Uw netwerk over het electriciteitsnet behoeft geen extra beveiliging tegen oneigenlijk gebruik van buitenaf. De toegang wordt fysiek tegengehouden door uw meterkast. Alle bedrading achter de meterkast vormt normaliter één afgesloten netwerk.

ITT2-85 INTERNETADAPTERS

• Indien het KlikAanKlikUit-product gebruikt wordt in combinatie met producten van een andere leverancier, kan de software die eventueel met het andere product meegeleverd wordt ook voor het KlikAanKlikUit-product gebruikt worden.
• Het "MAC-address" en "Password" op het productlabel zijn uitsluitend nodig indien u gebruik maakt van software van derden. Lees de handleiding van de betreffende software voor de nodige uitleg. KlikAanKlikUit levert geen software voor haar producten en kan u hiermee niet helpen.

CE

Dit hoogwaardig technisch product voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de geldende Europese richtlijnen.

Lever het product indien mogelijk na gebruik in bij een inzamelplaats voor hergebruik. Gooi het product niet weg bij het huishoudafval.

Garantie

• Dit product heeft één jaar garantie op materiaal- en/of constructiefouten, vanaf de aankoopdatum. Bewaar de aankoopnota, daar deze geldt als enig geldig garantiebewijs.
• Voorkom foutieve handelingen bij gebruik en/of installatie door de gebruiksaanwijzing eerst zorgvuldig te lezen. De garantie vervalt indien er sprake is van kortsluiting door foutieve aansluiting, onoordeelkundig gebruik, reparatie door u of derden, blikseminslag, of breuk van kunstof delen.
• Ga voor garantie terug naar de winkel van aankoop. Het defecte product dient vergezeld te zijn van het originele aankoopbewijs.

Copyright

Het is verboden om zonder toestemming van Pan-Trade International BV deze handleiding of delen daarvan te reproduceren. Wijzigingen, druk- en/of zetfouten voorbehouden.

PAN-TRADE INTERNATIONAL B.V.

POSTBUS 126

4760 AC ZEVENBERGEN

TEL.: [phone]

FAX.: [phone]

EU-verklaring van overeenstemming

Pan-Trade International BV verklaart hiermee, dat de KlikAanKlikUit© zenders/ontvangers, te weten;

model ITT2-85

in overeenstemming zijn met de vereiste bepalingen van richtlijn 1999/5 EC en voldoen aan alle technische voorschriften die voor de genoemde producten van toepassing zijn binnen de richtlijnen EN 55022, EN 55024 en EN 60950.

Opgesteld te Zevenbergen, d.d. 2 januari 2007

PAN-TRADE INTERNATIONAL BV
