GEBRUIKSAANWIJZING MultiLine Nefit

Gebruikersinstructie

Lucht/water split warmtepomp voor hybride toepassing in combinatie met de volgende cv-ketels:

SmartLine

BaseLine

ProLine

TrendLine

TopLine Compact

TopLine HR 25/30

TopLine AquaPower HRC 25/30

TopLine AquaPower Plus

Gefeliciteerd met uw nieuwe lucht/water split warmtepomp van Nefit. Het toestel is met de grootst mogelijke zorg samengesteld, zodat u vele jaren zorgeloos uw woning kunt verwarmen.

Wij wensen u veel warmte toe.

In deze Instructie geven wij u een beknopte uitleg van de regeling, werking en het gebruik. U wordt uitgelegd welke functies in het toestel aanwezig zijn en hoe deze gebruikt moeten worden. Voor een veilig, economisch en milieuvriendelijk gebruik van het toestel raden wij u aan deze gebruikersinstructie aandachtig door te nemen. De warmtepomp is een apparaat dat voor een groot deel warmte uit de omringende buitenlucht onttrekt en gebruikt voor energiezuinige verwarming. Om dit op een efficiënte wijze plaats te laten vinden, is een goed beheer en een goed gebruik belangrijk.

De benaming van het toestel is uit de volgende delen samengesteld:

A: air (buitenlucht)

W: water (cv-water)

4,7: toestelvermogen (kW)

Voordat u het toestel in gebruik neemt lees eerst hoofdstuk 1 "Veiligheid" in dit document.

Nefit B.V. werkt continu aan verbetering van haar producten.

Wijzigingen in technische gegevens zijn dus mogelijk.

Heeft u een idee voor verbetering of heeft u onregelmatigheden vastgesteld, dan kunt u contact met ons opnemen.

Nefit B.V., Postbus 3, 7400 AA Deventer.

Consumenten Infolijn: 0570 - 67 85 00

De fabrikant van het toestel is niet verantwoordelijk voor schade die is ontstaan, doordat de aanwijzingen in deze gebruikersinstructie niet zijn opgevolgd.

Neem bij twijfel of vragen altijd contact op met de installateur of het servicebedrijf.

Inhoudsopgave

1 Toelichting bij de symbolen en veiligheidsaanwijzingen .... 4

1.1 Toelichting van de symbolen .... 4
1.2 Veiligheidsaanwijzingen 4

2 Gegevens betreffende het toestel .... 6

2.1 Voorgeschreven toepassing 6
2.2 EG-conformiteitsverklaring ..... 6
2.3 Typeplaatje 6
2.4 Garantiebepalingen 6
2.5 Werking van het hybride systeem ..... 6
2.6 Overzicht van de componenten ..... 7
2.6.1 Binnenunit 7
2.6.2 Buitenunit 8

3 Hybride systeem voorbereiden voor bedrijf ... 9

3.1 Bedrijfsdruk van de verwarming controleren 9
3.2 CV-water bijvullen 9

4 Hybride systeem in- en uitschakelen ..... 10

4.1 Hybride systeem uitschakelen ..... 10
4.2 Vorstbeveiliging activeren 10
4.3 Hybride systeem na een bedrijfsonderbreking weer inschakelen .... 10
4.4 CV-bedrijf instellen 11
4.5 Regelstrategie van het hybride systeem instellen .... 11

4.5.1 Overzicht van de regelstrategieën ..... 11
4.5.2 Navigeren 12
4.5.3 Regelstrategie instellen ..... 13
4.5.4 In bedrijf stellen ModuLine 400 ..... 13
4.5.5 Wijzigingen in hybride regelmodule HM10. 13
4.5.6 Langdurige spanningsonderbreking ..... 14
4.5.7 Info menu 14

5 Milieubescherming/afvalverwerking ..... 15

5.1 Koudemiddel afvoeren 15
5.2 Toestel afvoeren 15

6 Inspectie en onderhoud 16

6.1 Waarom is regelmatig onderhoud van belang? 16
6.2 Reiniging en verzorging ..... 16

7 Instructies om energie te besparen ..... 17

8 Storingen 18

8.1 Hybride systeem direct uitschakelen .... 18
8.2 Bedrijfs-en storingsmeldingen op de ModuLine 400 ....18
8.3 Gegevens betreffende het toestel ..... 18

1 Toelichting bij de symbolen en veiligheidsaanwijzingen

1.1 Toelichting van de symbolen

Waarschuwing

Waarschuwingsaanwijzingen in de tekst worden aangegeven met een gevarendriehoek met grijze achtergrond en een kader.

Signaalwoorden voor een waarschuwingsaanwijzing geven de soort en de ernst van de gevolgen aan, wanneer de maatregelen ter voorkoming van het gevaar niet gerespecteerd worden.

• OPMERKING betekent dat materiële schade kan ontstaan.
• VOORZICHTIG betekent, dat licht tot middelzwaar persoonlijk letsel kan ontstaan.

Belangrijke opmerkingen

Belangrijke informatie zonder gevaar voor mens of materialen wordt met het nevenstaande symbool gemarkeerd. Deze worden gescheiden van de tekst door een lijn onder en boven de tekst.

Aanvullende symbolen

Symbool Betekenis

►Handelingsstap

→ Kruisverwijzing naar andere plaatsen in het document of naar andere documenten

• Opsomming/lijstpositie

- Opsomming/lijstpositie (tweede niveau)

Tabel 1

1.2 Veiligheidsaanwijzingen

Productveiligheid

Het hybride systeem is volgens de laatste stand van de techniek en de erkende veiligheidstechnische regelgeving gebouwd. Toch kan er bij verkeerd gebruik persoonlijk letsel of materiële schade optreden.

Gebruik het product:

• alleen conform de bedoeling
  • in technisch optimale toestand
• bewust van veiligheid en gevaren.

Instructie

U krijgt van uw installateur een uitvoerige instructie over de werking van het hybride systeem, de veilige en correcte bediening en het juist en milieubesparend verwarmen.

▶Het inbedrijfstellings- en overdrachtprotocol samen met de installateur invullen.
▶Laat u de technische documenten van het hybride systeem en alle toebehoren overhandigen.

Gedrag bij ontsnappend koudemiddel

In de warmtepomp wordt het koudemiddel R410A gebruikt. Ontsnappend koudemiddel kan bij aanraken van de lekkageplaats bevriezing tot gevolg hebben.

▶Wanneer koudemiddel ontsnapt, geen onderdelen van de warmtepomp aanraken.
▶Voorkom huid- of oogcontact met het koudemiddel.
▶Schakel bij huid- of oogcontact met het koudemiddel een arts in.

Gevaar door explosieve en licht ontvlambare materialen

▶ Licht ontvlambare materialen (papier, verdunningsmiddelen, verf, enz.) niet in de buurt van het toestel gebruiken of opslaan.

Schade door bedieningsfouten

Bedieningsfouten kunnen persoonlijk letsel en/of materiële schade tot gevolg hebben.

▶ Waarborg, dat kinderen het toestel niet zonder toezicht bedienen of ermee spelen.
▶ Waarborg, dat alleen personen toegang hebben, die in staat zijn, het toestel deskundig te bedienen.

Opstelling en ombouw

▶Toestel alleen door een erkende installateur laten installeren.
▶Uitloop van de veiligheidskleppen nooit afsluiten. Tijdens het opwarmen kan water uit de veiligheidsklep komen.

Inbedrijfstelling

Hybride systeem en componenten alleen door de leverancier of een gecertificeerde en door de fabrikant erkende installateur in bedrijf laten stellen.

Onderhoud en storingen oplossen

▶Laat minimaal eenmaal per jaar onderhoud uitvoeren door een gecertificeerde installateur.
- Gebruik alleen originele onderdelen en toebehoren van Nefit. Voor schade die ontstaat door niet door Nefit geleverde reserveonderdelen, kan Nefit niet aansprakelijk worden gesteld.

2 Gegevens betreffende het toestel

2.1 Voorgeschreven toepassing

Het toestel mag alleen in gesloten tapwater-cv-systemen conform EN 12828 worden ingebouwd. leder ander gebruik geldt als niet voorgeschreven. Daaruit resulterende schade valt niet onder de fabrieksgarantie. Het industrieel gebruik van de toestellen voor het verzorgen van proceswarmte is uitgesloten.

• Instructies betreffende de toegestane bedrijfsomstandigheden zijn in de hoofdstukken van de installatie- en onderhoudshandleiding voor de installateur genoemd.

• De volgende Nefit cv-ketels kunnen in de vermogensuitvoering tot 30 kW in het hybride systeem worden toegepast:

• SmartLine

• Baseline
• Pro Line
• TrendLine
• TopLine Compact
• TopLine HR25/30
• TopLine Aquapower HRC 25/30
• TopLine Aquapower Plus

- Warmtepomp alleen met koelmiddel R410A gebruiken.

Tot het correcte gebruik behoort ook het respecteren van de onderhoudsintervallen.

2.2 EG-conformiteitsverklaring

Dit product voldoet qua constructie en werking aan de Europese richtlijnen evenals aan de bijkomende nationale vereisten. De conformiteit wordt aangetoond door het CE-kenmerk.

U kunt de conformiteitverklaring van het product opvragen bij Nefit.

2.3 Typeplaatje

Op de typeplaat vindt u de toestel specificaties en het serienummer.

De typeplaat bevindt zich op de binnenunit op het rechter zijpaneel van de mantel.

Afb. 1 Typeplaat op de binnenunit

Op de buitenunit bevindt de typeplaat zich onder het servicedeksel.

Het servicedeksel mag alleen door een erkend installateur worden verwijderd.

2.4 Garantiebepalingen

Zie voor de garantiebepalingen de meegeleverde garantiekaart.

Vul de garantiekaart direct na installatie in en stuur deze terug naar het op de garantiekaart vermelde adres. Hierdoor wordt eventuele aanspraak op fabrieksgarantie en/of inschakeling van onze servicedienst eenvoudiger.

2.5 Werking van het hybride systeem

De MultiLine lucht/water warmtepomp vormt samen met een Nefit cv-ketel een hybride systeem. Het tapwater wordt verwarmd middels de cv-ketel en de cv wordt voornamelijk verzorgd door de warmtepomp. De warmtepomp is opgedeeld in een buitenunit en een binnenunit. De ventilator in de buitenunit zuigt buitenlucht aan. Deze lucht (energie) wordt omgezet in warmte die middels een compressor naar een hoger temperatuursniveau wordt gebracht. De warmte wordt vervolgens via een platenwisselaar in de binnenunit aan het cv-system overgedragen zodat uw woning wordt verwarmd.

Voor de gemiddelde 'zachte' buitentemperaturen wordt de warmtebehoefte volledig verzorgd door de warmtepomp. Voor de 'lage' buitentemperaturen schakelt het systeem tussen de ketel en de warmtepomp op basis van de ingestelde regelstrategie.

Er kan gekozen worden uit twee regelstrategieën, regelen op basis van kosten of milieu.

Kiest u voor milieu dan zal de regeling continue berekenen wat de minste CO₂ uitstoot veroorzaakt verwarmen met de warmtepomp of met de cv-ketel of beide gelijktijdig.

Kiest u voor kosten dan wordt gevraagd de gas-en elektraprijs in te voeren. De regeling zal continue berekenen wat het meest kostenefficiënt is, verwarmen met de warmtepomp of de cv-ketel of beide gelijktijdig.

Voor het instellen van de regelstrategie op de ModuLine 400 kamerthermostaat zie paragraaf 4.5.3

2.6 Overzicht van de componenten

2.6.1 Binnenunit

6 720 803 521-03.1Wo
Afb. 2 Hoofdonderdelen van de hybride manager
1 Aansluitpunten koudemiddelleidingen
2 Mantel
3 Aansluitpunten cv-leidingen

2.6.2 Buitenunit

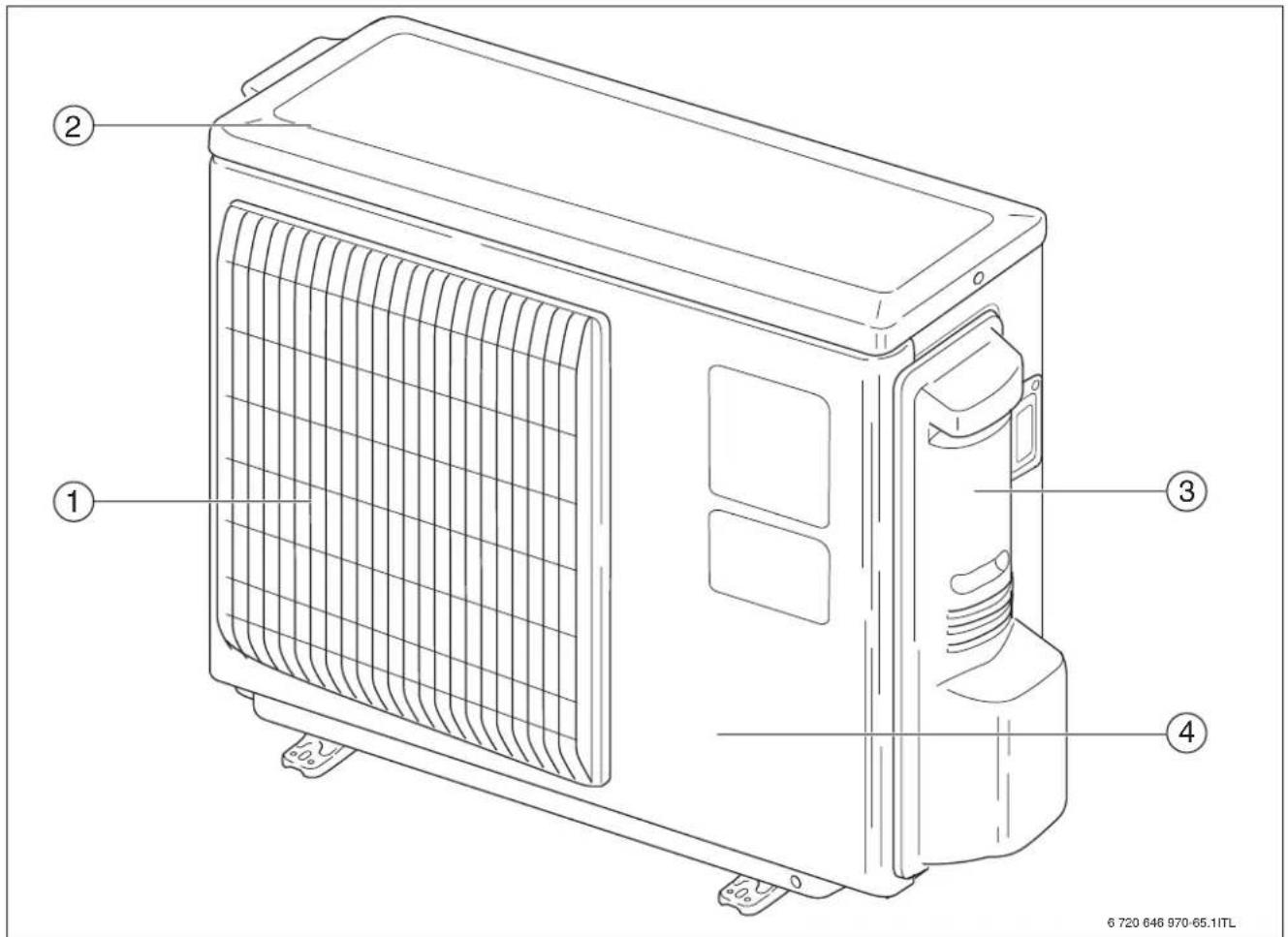

Afb. 3 Hoofdonderdelen van de buitenunit

1 Luchtrooster
2 Bovendeel van de mantel
3 Servicedeksel
4 Mantel

3 Hybride systeem voorbereiden voor bedrijf

Respecteer de instructies in de bedieningshandleidingen van de separate componenten.

3.1 Bedrijfsdruk van de verwarming controleren

De bedrijfsdruk is normaal gesproken 1 tot 2 bar. Wanneer een hogere bedrijfsdruk nodig is, krijgt u deze waarde van uw installateur.

▶Om de cv-installatie bedrijfsgereed te houden, moet de bedrijfsdruk regelmatig worden gecontroleerd.

Instructies betreffende cv-vulprocedure vindt u in de afzonderlijke handleiding van de bijbehorende cv-ketel.

3.2 CV-water bijvullen

Bijvullen van cv-water is voor iedere cv-installatie verschillend. Laat u daarom door uw erkend installateur instrueren.

Maximale druk van 3 bar bij de maximale temperatuur van het cv-water mag niet overschreden worden (veiligheidsventiel opent).

4 Hybride systeem in- en uitschakelen

Bij het in- en uitschakelen van het hybride systeem moeten de gevraagde procedures en wachttijden absoluut worden aangehouden. Anders kunnen de componenten van het hybride systeem ernstig beschadigd raken.

4.1 Hybride systeem uitschakelen

De hybride regelmodule regelt de bedrijfstijden van de warmtepomp en de cv-ketel afhankelijk van de op de ModuLine 400 ingevoerde parameters.

▶Onderbreek de voedingsspanning van de binnenunit en de buitenunit tijdens normal bedrijf niet.

Het hybride systeem uitschakelen:

▶Actieve warmtevraag met behulp van de ModuLine 400 terugzetten.
Wacht na de bedrijfsstop minimaal 5 minuten. Onderbreek pas daarna de voedingsspanning van de binnenunit en de buitenunit.
Anders zijn waterlekkage en defecten mogelijk.

4.2 Vorstbeveiliging activeren

OPMERKING: Materiële schade door vorst! Wanneer de verwarmingsinstallatie niet is ingeschakeld, kan deze bij vorst bevriezen.

▶Bij vorstgevaar door de installateur de installatie laten aftappen of een voor het toegepaste type cv-ketel toegelaten antivriesmiddel in het cv-water laten mengen.

Of antivries mag worden gebruikt en welk antivriesmiddel is toegestaan, hangt af van de toegepaste cv-ketel.

▶Respecteer de specificaties in de installatiehandleiding van de cv-ketel.

4.3 Hybride systeem na een bedrijfsonderbreking weer inschakelen

OPMERKING: Materiële schade aan de buitenunit bij lage bedrijfstemperatuur!

Bij het activeren van de voedingsspanning na een bedrijfsonderbreking moet de voeding naar de buitenunit minimaal 12 uur zijn ingeschakeld, voordat de voeding naar de binnenunit wordt ingeschakeld. Wanneer deze tijdsafstand niet wordt gerespecteerd, kan ernstige schade aan de buitenunit ontstaan.

▶Na een bedrijfsonderbreking het servicebedrijf of de installateur inschakelen.

4.4 CV-bedrijf instellen

Voer de volgende instellingen uit op de cv-ketel of op de ModuLine 400:

- Maximale cv-aanvoertemperatuur

Respecteer bij vloerverwarming de maximaal toegestane cv-aanvoertemperatuur. Oude vloerverwarmingssystemen vragen in de regel om hogere cv-aanvoertemperaturen dan nieuwe.

• Maximale temperatuur tapwater
- Verlagingsbedrijf
• Z o m e r r e g e l i n g
- Vorstbeveiliging

Instructies betreffende de procedure vindt u in de afzonderlijke handleiding van de cv-ketel of de ModuLine 400.

4.5 Regelstrategie van het hybride systeem instellen

4.5.1 Overzicht van de regelstrategieën

Het hybride systeem geeft de keuze tussen twee regelstrategieën. In paragraaf 4.5.3 wordt beschreven hoe de keuze voor een regelstrategie wordt ingesteld:

Regelstrategie Beschrijving
Milieu Bij milieu geoptimaliseerde bedrijfsstand wordt het systeem aangestuurd op een zo laag mogelijke CO2 uitstoot. De regeling bepaald continue wat de minste CO2 uitstoot, verwarmen met de warmtepomp of met de ketel of beide gelijktijdig.
Kosten	Bij kostengeoptimaliseerd bedrijf wordt het hybride systeem aangestuurd op basis van een zo laag mogelijke energierekening. De regeling bepaald op basis van ingevoerde gas- en elektraprijs wat het meest kostenefficient is, verwarmen met de warmtepomp of met de ketel of beide gelijktijdig.

Tabel 2 Overzicht regelstrategieën

4.5.2 Navigeren

- Het menu in gaan

▶Druk kort op de toets "menu".

▶Selecteer met de instelknop het gewenste menu.

▶Druk op de toets "OK" om het geselecteerde menu in te gaan.

Afb. 4 Het menu in gaan

- Bladeren / volgende stap

Gebruik de instelknop om te bladeren door het menu of om door het klokprogramma te lopen.

▶Draai aan de instelknop om door het menu te bladeren.

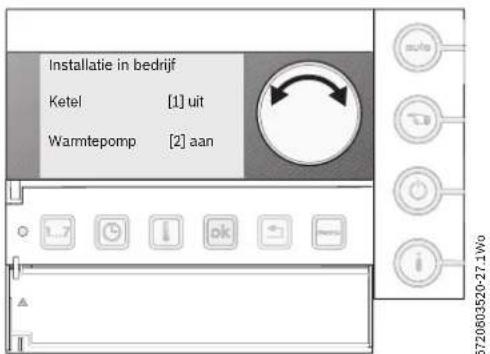

Afb. 5 Bladeren door het menu

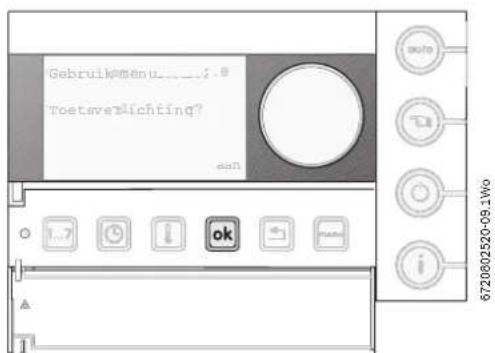

- Bevestigen

Gebruik de toets "OK" om de gestelde vraag op het display te bevestigen of om een menu binnen te gaan.

▶Druk kort de toets "OK" in.

Afb. 6 Bevestigen

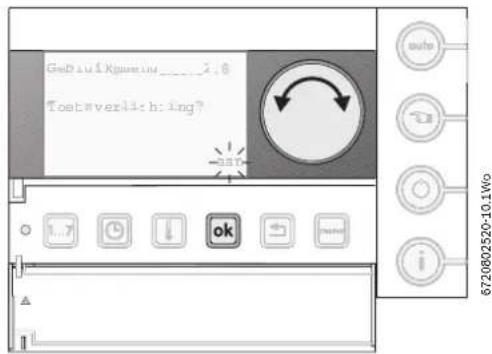

- Instelling wijzigen

Gebruik de toets "OK" en de instelknop om instellingen in het menu te wijzigen.

▶Houd de toets "OK" ingedrukt en draai aan de instelknop.

Afb. 7 Instellingen wijzigen

- Terug naar het menu / standaarddisplay

Gebruik de toets "terug" om terug te keren naar het menu of standaarddisplay.

Door het sluiten van de klep wordt direct het standaarddisplay geactiveerd.

Afb. 8 Terug naar het menu

Bij deze functie kan gekozen worden uit twee regelstrategieën, regelen op basis van kosten of milieu.

Milieu

De hybride regelmodule HM10 in de binnenunit zal continue op basis van een zo laag mogelijke CO2 uitstoot bepalen wat het meest milieuvriendelijk is, verwarmen met de warmtepomp of met de cv-ketel of beide gelijktijdig. Hierbij wordt rekening gehouden met de CO2 uitstoot van de totale keten, van energiecentrale tot het eindproduct warmte in de woning.

Kosten

Wanneer wordt gekozen voor kosten zal gevraagd worden de gasprijs en de elektraprijs in te voeren. De hybride regelmodule HM10 in de binnenunit zal continue op basis van de actuele gas en elektra prijsverhouding in combinatie met de buitentemperatuur en de gewenste cv-aanvoertemperatuur bepalen wat het meest kostenefficiënt is, verwarmen met de warmtepomp of met de cv-ketel of beiden gelijktijdig.

4.5.4 In bedrijf stellen ModuLine 400

Wanneer de ModuLine 400 voor het eerst wordt opgetart wordt gevraagd de datum en tijd in te stellen.

Als dit is ingesteld wordt gevraagd een keuze te maken waarop de warmtepomp moet worden aangestuurd, op basis van milieu of kosten. Indien gekozen wordt voor kosten wordt gevraagd de gas-en elektraprijs in te voeren.

Zie voor meer uitleg over de verschillen tussen regelen op basis van kosten of milieu paragraaf 4.5.3.

4.5.5 Wijzigingen in hybride regelmodule HM10

Wanneer in de hybride regelmodule HM10 in de binnenunit een parameter wordt gewijzigd die invloed heeft op de regelstrategie op basis van milieu of kosten, dan zal de in de afbeelding weergegeven melding worden getoond op de ModuLine 400.

Indien voor nee wordt gekozen dan zullen de oorspronkelijke instellingen weer actief worden. Wordt gekozen voor ja dan wordt gevraagd de gas-en elektraprijs in te voeren.

Zie voor meer uitleg over de verschillen tussen regelen op basis van kosten of milieu paragraaf 4.5.3.

De ModuLine 400 is leidend als het gaat om instellingen die invloed hebben op de gekozen regelstrategie! Instellingen mbt regelstrategie moeten op de ModuLine worden ingevoerd!

4.5.6 Langdurige spanningsonderbreking

Bij een spanningsonderbreking die langer duurt als 10 uur zal wanneer de voedingsspanning is hersteld gevraagd worden om de datum en tijd opnieuw in te stellen. Nadat dit ingesteld is wordt opnieuw gevraagd een keuze te maken voor regelen op basis van kosten of milieu.

Wanneer gekozen wordt voor kosten dan zal gevraagd worden de gas-en elektraprijs in te voeren, de laatst ingestelde prijzen worden getoond.

Zie voor meer uitleg over de verschillen tussen regelen op basis van kosten of milieu paragraaf 4.5.3.

4.5.7 Info menu

Onder de info knop wordt de volgende hybride info weergegeven:

• Bedrijfsstatus
• Ketel en/of warmtepomp in bedrijf
• Bedrijfsstatus warmtepomp > storingscode
• Bedrijfsstatus ketel > storingscode

5 Milieubescherming/afvalverwerking

Milieubescherming is een ondernemingsprincipe van de Bosch-groep.

Kwaliteit van de producten, rendement en milieubescherming zijn voor ons gelijkwaardige doelstellingen. Wetten en voorschriften op het gebied van de milieubescherming worden strikt aangehouden.

Ter bescherming van het milieu gebruiken wij, rekening houdend met bedrijfseconomische gezichtspunten, de best mogelijke techniek en materialen.

Verpakking

Wij nemen deel aan de nationale verwerkingssystemen, die een optimale recycling waarborgen.

Alle gebruikte verpakkingsmaterialen zijn milieuvriendelijk en kunnen worden hergebruikt.

5.1 Koudemiddel afvoeren

Het toestel is met koudemiddel R410A gevuld.

R410A is een broeikasgas. Dit mag niet in de atmosfeer terecht kommen.

VOORZICHTIG: Milieugevaar door verkeerde afvoer!

Ontsnappend koudemiddel is schadelijk voor de atmosfeer.

▶Het koudemiddel mag alleen door gekwalificeerd personeel worden afgevoerd.

▶Voor het afvoeren bij de lokale autoriteiten informeren naar de correcte manier van afvoeren van het koude-middel.

5.2 Toestel afvoeren

Oude apparaten bevatten waardevolle stoffen, die kunnen worden hergebruikt.

Het toestel is met het symbool | gemarkeerd.

Toestellen, die met dit symbool zijn gemarkeerd, mogen na afloop van de gebruiksduur niet met het huishoudelijk afval worden afgevoerd.

▶Verpakkingsmateriaal scheiden en afvoeren conform de nationale voorschriften.
▶Het toestel en eventuele toebehoren conform de plaatselijk geldende voorschriften door een erkend specialistisch bedrijf laten afvoeren.
▶Toestel niet met het huishoudelijk afval afvoeren.
▶Batterijen en accu's uit de apparaten halen en afzonderlijk conform de lokale voorschriften afvoeren.
▶Elektrische en elektronische apparaten afzonderlijk conform de geldende locale voorschriften afvoeren.

6 Inspectie en onderhoud

OPMERKING: Materiële schade door ontbrekende of gebrekkige reiniging en onderhoud!

▶Hybride systeem eenmaal per jaar door een installateur laten inspecteren, onderhouden en reinigen.
▶We raden aan om een contract af te sluiten voor een jaarlijkse inspectie en een behoefteafhankelijk onderhoud.

6.1 Waarom is regelmatig onderhoud van belang?

Om de volgende redenen moet regelmatig onderhoud worden gepleegd:

• om een hoog rendement te realiseren en het hybride systeem zuinig te gebruiken
• om een hoge bedrijfszekerheid te bereiken.

6.2 Reiniging en verzorging

De mantel van de binnenunit en de buitenunit met een natte doek (water/zeep) reinigen. In ieder geval geen schurende of agressieve reinigingsmiddelen gebruiken, die de lak of kunststof delen kunnen beschadigen.

7 Instructies om energie te besparen

Inspectie en onderhoud

Om het energieverbruik ook gedurende langere tijd zo laag mogelijk te houden, adviseren wij om een onderhouds en inspectiecontract met een jaarlijkse inspectie en op de behoefte afgestemd onderhoud bij een erkend installatiebedrijf af te sluiten.

Ruimteverwarming

De temperatuur in uw woning is weersafhankelijk geregeld.

Dit betekent dat de ruimtetemperatuur afhankelijk is van de heersende buitentemperatuur. Het hybride systeem wordt gestuurd door een stooklijnregeling. Voor het behalen van een zo hoog mogelijk systeemrendement dient de stooklijn zo laag mogelijk ingesteld te worden. Vraag uw installateur de stooklijn in te stellen op de ModuLine 400.

Ruimtecompensatie

Voor het handhaven van een comfortabel binnenklimaat is het belangrijk om de temperatuur in de woonvertrekken zo constant mogelijk te houden. Een nachtverlaging is niet aan te bevelen. Als de temperatuur in woonkamer oploopt, door invloed van interne warmtebronnen, personen, zoninstraling etc., is warmteaanvoer van de warmtepomp niet zinvol meer.

De warmtepomp kan uitgeschakeld worden. De instelling van de ruimtetemperatuur is uit te lezen op het display van de ModuLine 400 kamerthermostaat.

U kunt de ruimtetemperatuur verhogen of verlagen door de thermostaat iets te verstellen. Rechtsom draaien geeft een hogere binnentemperatuur en linksom een lagere. Het veranderen van de binnentemperatuur duurt altijd even. Breng daarom altijd kleine wijzigingen aan en wacht minstens 24 uur alvorens de instellingen opnieuw te wijzigen.

Thermostaatkranen

De eventueel aanwezige thermostaatkranen helemaal openzetten, zodat de gewenste kamertemperatuur ook daadwerkelijk kan worden bereikt. Pas als de gewenste temperatuur ook na langere tijd niet wordt bereikt, de instelling op de kamerthermostaat wijzigen.

Vloerverwarming

De aanvoertemperatuur niet hoger instellen dan de door de fabrikant aanbevolen maximale aanvoertemperatuur.

Ventileren

De ramen voor het ventileren niet gekanteld laten staan. Dan wordt namelijk permanent verwarming aan het vertrek onttrokken, zonder de lucht in het vertrek noemenswaardig te verbeteren. U kunt de ramen beter korte tijd helemaal openzetten. Als u een venster opent voor beluchting dient u rekening te houden met een hoger energieverbruik.

Mocht u de vensters toch openen, doe dit zo kort mogelijk. Het ventilatiesysteem draagt zorg voor voldoende ventilatie binnen de woning.

Eventueel aanwezige thermostaatkranen tijdens het ventileren dichtdraaien.

8 Storingen

8.1 Hybride systeem direct uitschakelen

Wanneer een van de volgende situaties zich voordoet, de voedingsspanning naar de binnenunit en de buitenunit direct uitschakelen en het servicebedrijf of de installateur inschakelen.

Het hybride systeem mag onder de volgende omstandigheden niet verder worden gebruikt:

• Een zekering van het hybride systeem wordt overmatig vaak geactiveerd.
• Er is spuit- of druipwater in de binnenunit binnenge-drongen.
• Uit de binnenunit druppelt water.
• Het hybride systeem maakt tijdens bedrijf ongewone geluiden.

8.2 Bedrijfs-en storingsmeldingen op de ModuLine 400

Storingen worden op de ModuLine 400 direct op het gebruikersniveau weergegeven.

6720903521-02.1Wo

Afb. 9 Storingsmelding op het display van de ModuLine 400

8.3 Gegevens betreffende het toestel

Wanneer u met de servicedienst contact opneemt, is het handig, de exacte specificaties van uw toestel bij de hand te hebben.

Deze specificaties vindt u op de typeplaat.

Bestelnummer: ....

Fabricagedatum: ....

Datum van de inbedrijfname: ....

Installateur installatie: ....

NEFIT

Nefit B.V., Postbus 3, 7400 AA Deventer

DealerLine: 0570 - 67 85 66

Consumenten Infolijn: 0570 - 67 85 00

Fax: 0570 - 67 85 86

Internet: www.nefit.nl
