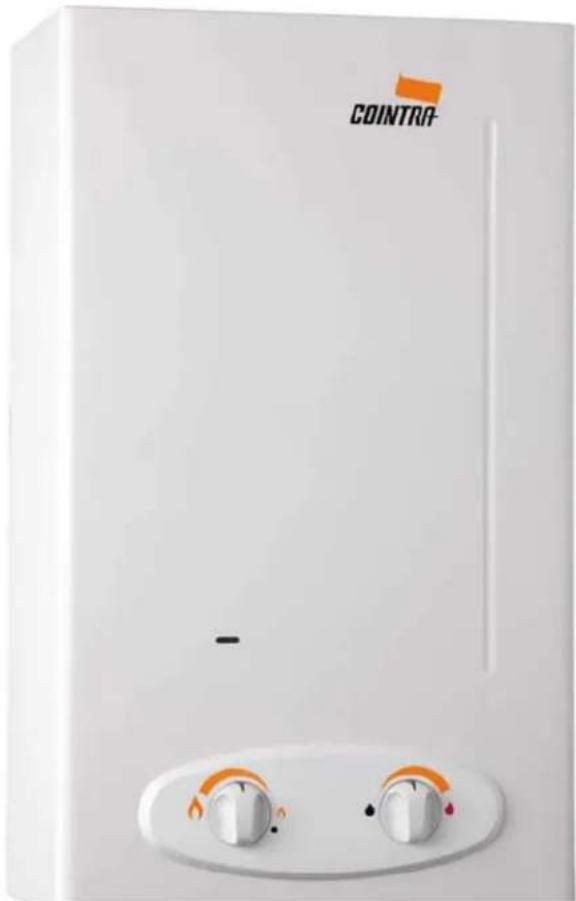

Optima COB-5p - Boiler COINTRA - Gratis gebruiksaanwijzing en handleiding

Producttype	Gasgestookte doorstroomboiler (geiser)
Merk	Cointra
Model	Optima COB-5p
Nominaal vermogen (min/max)	3,6 / 8,9 kW
Wateropbrengst (ΔT=25°C)	5,1 l/min
Minimale waterdruk	0,5 bar
Maximale waterdruk	10 bar
Gasverbruik (aardgas G20)	1,07 m³/h
Gasverbruik (butaan G30)	0,43 kg/h
Gasverbruik (propaan G31)	0,79 kg/h
Gasaansluiting	12 mm (butaan/propaan) of 15 mm (aardgas)
Wateraansluitingen	R 1/2"
Voeding	2x 1,5V batterijen (LR20/D)
Ontsteking	Elektronisch met vonkontsteking
Vlambeveiliging	Ionisatiesonde
Rookgasafvoerbeveiliging	Heat-pipe (sluit geiser bij verstopping)
Afvoerdiameter rookgassen	80 mm of 100 mm (via meegeleverde koppeling)
Bediening	Handmatige vermogensselectie en temperatuurknop
Materiaal warmtewisselaar	Koper met calorische bekleding
Montage	Muurbevestiging, verticaal
CE-keurmerk	0461BT0927
Gascategorie	II2H3+ (geschikt voor aardgas, butaan, propaan)
Jaarlijks onderhoud	Aanbevolen door erkende technicus

Veelgestelde vragen - Optima COB-5p COINTRA

Hoe schakel ik de geiser in?

Open de gaskraan, controleer de batterijen, stel de gewenste vermogen in met de gasbediening en de temperatuur met de knop. Open daarna een warmwaterkraan; de geiser ontsteekt automatisch.

Wat moet ik doen als de geiser niet ontsteekt?

Controleer of de gaskraan open is, de batterijen voldoende spanning hebben (1,5 V) en correct zijn geplaatst (+/-). Als de geiser na enkele seconden niet ontsteekt, sluit en open de warmwaterkraan opnieuw om de blokkering te resetten.

Hoe vervang ik de batterijen?

Verwijder het batterijvak (meestal onderaan de geiser), plaats twee nieuwe 1,5V batterijen (type LR20/D) met de juiste polariteit. Gooi oude batterijen weg in de daarvoor bestemde containers.

Hoe stel ik de watertemperatuur in?

Gebruik de temperatuurknop: draai rechts voor warmer, links voor koeler. Voor een lagere temperatuur kunt u ook het vermogen verlagen met de gasbediening (kleine vlam).

Wat is de minimale waterdruk die nodig is?

Voor een temperatuurstijging van 25°C is minimaal 0,5 bar vereist. Bij 50°C stijging is 0,2 bar voldoende. De maximale waterdruk is 10 bar.

Hoe reinig ik de geiser?

Gebruik een vochtige doek met zeepwater voor de behuizing. Gebruik geen schuurmiddelen of oplosmiddelen. Laat jaarlijks een volledige reiniging en controle uitvoeren door de Officiële Technische Dienst.

Wat is de heat-pipe beveiliging?

De heat-pipe is een veiligheidsmechanisme dat de gastoevoer onderbreekt als de rookgasafvoer geblokkeerd is. Dit voorkomt koolmonoxidevergiftiging. Bij activering controleer de afvoer en reset door de warmwaterkraan te openen.

Kan ik de geiser gebruiken met een ander type gas?

Ja, maar alleen door een erkende installateur. De geiser moet worden omgebouwd met een originele Cointra-ombouwsets (injectoren en gasbedieningsventiel). Na ombouw de nieuwe typeplaat aanbrengen.

Hoe voorkom ik vorstschade?

Sluit bij dreigende vorst de watertoevoer af, open een warmwaterkraan (bijv. bidet) en draai de aftapklep onderaan de geiser los om al het water te laten weglopen. Laat de geiser niet in gebruik bij vorst.

Waar vind ik de technische specificaties?

De volledige technische gegevens staan in de handleiding op pagina 12-13, inclusief vermogen, wateropbrengst, gasverbruik en drukken. Het CE-keurmerk is 0461BT0927.

GEBRUIKSAANWIJZING Optima COB-5p COINTRA

Instructies voor installatie, gebruik en onderhoud

COINTRA

Modellen voor algemene installatie Modellen om uitsluitend buiten te installeren

COB 5

COB 10

COB 14

COB 5x

COB 10x

Wij feliciteren u met de aankoop van ons product.

De COINTRA-geiser op gas die u gekozen hebt, is met grote zorg door onze specialisten ontworpen en geproduceerd en zorgvuldig gecontroleerd om te voldoen aan al uw eisen.

Om het maximale comfort van warm tapwater te verkrijgen met uw nieuwe COINTRAGEiser raden wij u aan deze instructies aandachtig door te lezen.

Voor de installatie, het gebruik en onderhoud van het apparaat is het noodzakelijk om de waarschuwingen in acht te nemen

INHOUD

PAG.

BESCHRIJVING, DEKKINGSGRAAD VOLGENS MODELLEN 3

AANWIJZINGEN VOOR DE GEBRUIKER 5

ELEKTRONISCHE GEISERS (ZONDER WAAKVLAM) 5

- Controles vooraf .... 5

- Handmatige selectie van het vermogen van de brander 5

-Temperatuurselectie 5

-Warmwatervoorziening 5

- De geiser uitschakelen....6

-Bedieningspaneel 6

- Algemene afmetingen .... 7

AANWIJZINGEN VOOR DE INSTALLATEUR 8

MODEL, RUIMTE EN PLAATSING....8

LEIDINGEN....8

PLAATSING....10

AFVOEREN VAN VERBRANDE GASSEN 11

MONTAGE VAN BEHUIZING 11

CONTROLE EN LEVERING 11

BEDIENINGSMECHANISME VOOR AFVOER VAN GASSEN (HEAT PIPE) 12

Uw COINTRA-geiser is ontworpen en gefabriceerd zodat u, door middel van juist gebruik, kunt genieten van het comfort van warm water.

Äfhankelijk van het gekozen model bestaat deze uit de volgende elementen (zie bijbehorende afbeelding).

FUNCTIONEEL GEHEEL	Modellen van 5 l/min8,9 kW (127,5 Kcal/min)		Modellen van 10 l/min17,8 kW (255 Kcal/min)		Modellen van 14l/min23,8 kW (341 kcal/min)
	COB-5 COB-5X		COB-10 COB-10X		COB-14
1. Anti-terugstroom inbegrepen.Verzekert de juiste ontbranding hoewel de luchtstroom in de uitlaatleiding voor verbrande gassen (schoorsteen) varieert. Dankzij de nieuwe constructie is de behuizing van de geiser vrij van roosters.	ja ja ja ja
2. Warmtewisselaar.Van puur kathodenkoper met calorische bedekking die zorgt voor de maximale overbrenging van warmte aan het water.	ja ja ja
3. BranderMet geavanceerde technologie die maximaal gebruik maakt van het geconsumeerde gas.	ja ja ja
5. Veiligheidsventiel inschakelingHet elektrische systeem dat uitsluitend de uitstoot van gas van de branders toestaat wanneer de aanwezigheid van de waakvlam het inschakelen verzekert.	ja ja ja
6. Gasbediening aan de voorzijde.Ook geschikt voor het HANDMATIG SELECTEREN VAN HET GEWENSTE VERMOGEN	ja ja ja
7. Temperatuurkeuzeschakelaar.Dient voor het naar wens graderen van de temperatuur van het warme water.	ja ja ja
9. Speciaal hydraulisch mechanisme.Zet automatisch de waterverwarmingsmechanismes in werking wanneer er een warme kraan geopend wordt.Tegelijkertijd is het een VEILIGHEIDSVOORZIENING, omdat de gaskraan naar de brander alleen geopend wordt wanneer het water door de wisselaar stroomt.	ja		ja	ja	ja
13. Warmwateraansluiting: Slang	ja		ja	ja	ja
14. Elektronische ionisatiesonde.Dient voor het garanderen van het correct functioneren van de brander door middel van controle via ionisatie. (zie afbeelding pag. 13)	ja		ja	ja	ja
15. OntstekingselektrodeBrengt voortdurend een bundel vonken voor het inschakelen van de brander. (zie afbeelding pag.13)	ja		ja	ja	ja
16. Thermostaat temperatuurbegrenzing.	ja		ja	ja	ja
17. Micro voor inschakeling.	ja		ja	ja	ja
18. Bedieningsmechanisme voor de afvoer van gassen.(Heat Pipe)Sluit de geiser af indien er een blokkade is in de uitlaat van ontbrandingsgassen.	ja		ja	nee	ja
19. Batterijbehuizing.	ja		ja	ja	ja
20 . Hydraulische afvoerklep	ja		ja	ja	ja
21. Elektronische bedieningsmodule	ja		ja	ja	ja

AANWIJZINGEN VOOR DE GEBRUIKER

ELEKTRONISCHE GEISERS (ZONDER PERMANENTE WAAKVLAM)

- Controles vooraf

1. Verzeker dat de kranen voor warm water dicht zijn.
2. Open de gaskraan naar de geiser, die zich bevindt op de gasaansluiting op het apparaat.
3. Controleer dat de batterijen (of accu's) van 1,5 V in hun behuizing zitten, in de juiste positie van polariteit (+ en -) en dat het veiligheidszegel verwijderd is.
4. Dat deze voldoende geladen zijn voor de werking van de geiser.

-Handmatige selectie van het vermogen van de brander

Voor de inschakeling van het apparaat draait u de gasbediening vanuit de positie ● tot één van de 2 posities minimum of maximum.

Met de gasbediening kunnen we het vermogen van de geiser kiezen, minimum () of maximum (), en tussenliggende posities volgens de intensiteit van de gewenste verwarming van het water.

Wanneer de gasbediening in de positie (grote vlam) staat, verwarmt het apparaat het water op vol vermogen. Indien de temperatuur hiervan te hoog is, bijvoorbeeld in de zomer of wanneer er kleine hoeveelheden water nodig zijn die niet zeer warm zijn, draait u om het vermogen te verminderen de bediening naar de positie (kleine vlam) waardoor tevens het gasverbruik verminderd wordt.

- Temperatuurselectie

Met de temperatuurschakelaar kan met gemakkelijk de temperatuur van het water graderen door de schakelaar naar rechts te draaien voor een hogere temperatuur, of naar links om minder warm water te krijgen.

- Warmwatervoorziening

• Wanneer de voorgaande prestaties geselecteerd zijn, realiseert de geiser het proces van inschakeling; bij het openen van een warme kraan wordt automatisch een voortdurende bundel vonken gegenereerd via de ontstekingselektrode waardoor de geiser onmiddellijk ingeschakeld wordt.
• Alle elektronische modellen beschikken over een ionisatiesonde die ondergedompeld blijft in de vlam en daarmee wordt deze gecontroleerd.
• Indien er zich om enige reden een incident voordoet in het gascircuit en de sonde detecteert geen aanwezigheid van de vlam, dan genereert de ontstekingselektrode opnieuw een bundel vonken gedurende enkele secondes om de brander in te schakelen; in
  het geval de geiser niet inschakelt, blijft deze buiten werking.

• U dient de oorzaak of het element dat de toevoer van gas naar de geiser hindert, bijvoorbeeld onvrijwillige sluiting van de kraan, lege gasfles, enz., te verwijderen.

• De blokkering van de geiser wordt gedeactiveerd door de warmwaterkraan te openen en te sluiten;

• Indien de oorzaak verwijderd is en de levering van warm water niet hersteld wordt bij het openen van de kraan, herhaalt u het proces. Neem contact op met de Technische dienst indien de storing aanhoudt.
• De aanwezigheid van de waakvlam in de brander is te zien door het raampje van de behuizing.

-De geiser uitschakelen

Om de geiser uit te schakelen draait u de gasbediening opnieuw naar de positie

BELANGRIJKE OPMERKING

Gooi de gebruikte batterijen in de daarvoor bestemde containers om het milieu schoon te houden.

BEDIENINGSPANEEEL

GEISERS 5 EN 10 LITER

ZEER BELANGRIJK

Het wordt aangeraden de gaskraan van de installatie dicht te draaien wanneer het apparaat niet regelmatig gebruikt wordt.

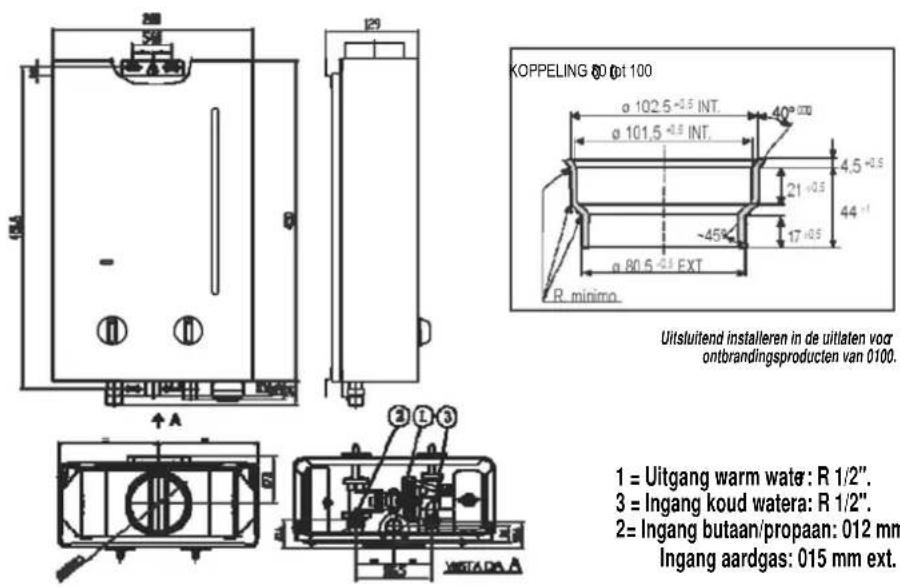

GEISERS ZONDER WAAKVLAM MODELLEN van 5 l/min

Uitsluitend installeren in de uitlaten voor ontbrandingsproducten van 0100.

1 = Uitgang warm water: R 1/2".
3 = Ingang koud watera: R 1/2".
2= Ingang butaan/propaan: 012 mm ext. Ingang aardgas: 015 mm ext.

MODELLEN van 10 l/min - 14 l/min

AANWIJZINGEN VOOR DE INSTALLATEUR

De geiser moet geïnstalleerd worden door een ERKENDE GASINSTALLATEUR. Het juist functioneren van uw COINTRA-geiser hangt in grote mate af van de CORRECTE installatie.

Het werk zal makkelijker zijn indien u zich houdt aan de volgende aanwijzingen:

1. MODEL, RUIMTE EN PLAATSING.

1.1. Let er vooral op dat de gekozen geiser de juiste is:

• Om naar tevredenheid te voldoen aan de behoefte aan warm water van de installatie.
• Voor het voorziene gas (zie de naamplaat van de geiser).
• Met betrekking tot de hydraulische druk in het netwerk die nodig is voor de werking (zie de tabel met eigenschappen op pagina 13).

1.2. Verzeker dat de installatieruimte beschikt over de juiste ventilatievoorwaarden die zijn vastgesteld in het reglement.

1.3. Plaats de geiser zo dicht mogelijk bij de warmwaterkranen, in de buurt van de gootsteen, maar NOOIT boven het fornuis. Evenzo moet deze zo dicht mogelijk bij de schoorsteen of bij het punt waar de afvoerleiding voor verbrande gassen uitkomt geplaatst worden.

2. LEIDINGEN.

2.1. Maak de warmwaterleidingen zo kort mogelijk. Isoleer de lange stukken om warmteverlies te voorkomen.
2.2. Laat de uiteinden van de leidingen voor koud water (K) en warm water (W) op de plek aangegeven in de tekening. Vermijd smoringen en onnodige bochten. Wij raden het gebruik van een leiding met een diameter van 1/2" aan; in het geval van zwakke waterdruk, 3/4". Voorkom dat er zich luchtbellen kunnen vormen in de toevoer van warm water. Zuiver de waterleidingen.
2.3. Sluit de kraan die geleverd wordt bij de geiser, in de zak met accessoires, aan op de leiding voor koud water.

2.4. Sluit een geschikte kraan aan op de gasaansluiting naar de geiser.

2.4.1. De verbinding tussen de genoemde kraan en het ingangsbochtstuk van de gasleiding naar de geiser, geleverd in de zak met accessoires, moet gebeuren met een stevige lasnaad.

2.4.2. De diameters van de leidingen van de gasaansluiting moeten zijn:

• Buis ∅ 12 mm extern, voor de modellen COB 5 en COB 5x.
• Buis ∅ 15 mm extern, voor de modellen COB 10, COB 10x E en COB 14.

2.5. Hydraulische aansluitingen van de geiser.

2.5.1. Om de installatie of het vervangen van oudere modellen te vergemakkelijken zijn de geisers uitgerust met flexibele kunstgrepen.
2.5.2. Sluit de slangen aan volgens de volgende aanwijzing:

• Slang vrouwelijk-vrouwelijk; dient voor het aansluiten van de ingang van koud water en de ingang van de geiser.
• Slang mannelijk-vrouwelijk; dient voor het aansluiten van de uitgang van warm water en het distributienetwerk.

2.5.3. Alle aangegeven aansluitingen worden gerealiseerd in draad R 1/2".
2.5.4. verzeker u van de juiste lekdichtheid van de gerealiseerde verbindingen.

3.1. Geisers van 5 l/min, equivalent aan 8,9 kW.

Modellen COB 5 en COB 5 x..

3.1.1. Bevestig de muurplug en de muurduim in de muur op 558 mm verticaal boven de assen van de waterleidingen.
3.1.2. Markeer de kopschroeven op een afstand van 458 van de vorige muurduim om de bevestiging te verzekeren.
3.1.3. De kopschroeven bevinden zich op 30 mm van de symmetrieas.
3.1.4. Gebruik de montagemal die bij het apparaat geleverd wordt om de installatie te vergemakkelijken.

3.2. Geisers van 10 l/min, equivalent aan 17,8 kW.

Modellen COB 10 en COB 10x.

3.2.1. Bevestig de muurpluggen en muurduimen in de muur op 642 mm boven de assen van de waterleidingen en op een onderlinge afstand van 170 mm gecentreerd boven de loodlijn van het apparaat.
3.2.2. Markeer de kopschroeven op een afstand van 562 van de vorige muurduim om de bevestiging te verzekeren.
3.2.3. De kopschroeven zijn onderling gecentreerd op 170 mm, of op 85 mm van de symmetrieas.
3.2.4. Gebruik de montagemal die bij het apparaat geleverd wordt om de installatie te vergemakkelijken.

3.3. Algemeen voor alle geisers.

3.3.1. Hang het apparaat aan de aangewezen muurduimen

1 voor de modellen van 5 liter.

2 voor de modellen van 10 liter.

3.3.2. Draai de kopschroeven aan om het apparaat aan de muur te bevestigen.
3.3.3. Sluit de slangen voor warm en koud water aan zonder te vergeten de lekdichtheid te controleren. Niet het filter bij de ingang van koud water verwijderen om circulatieproblemen te voorkomen.

3. PLAATSING.

- Voor een correcte werking van de boiler is het noodzakelijk om deze VERTICAAL te plaatsen.

Raadpleeg de bijgeleverde handleiding in de verpakking.

Voorbeeld: zie model 14l/min:

- De bevestigingen bevinden zich in het bijgeleverd zakje met accessoires (bouten en pluggen voor bevestiging bovenaan en schroeven voor bevestiging onderaan).

Bevestig het toestel aan de bouten en schroef vast om het toestel aan de muur te bevestigen.

- Sluit de flexibele slangen van koud en warm water aan en vergeet niet te testen of er geen lekken zijn (waterdicht). De filter aan de koudwatertoevoer NIET verwijderen.

4. AFVOEREN VAN VERBRANDE GASSEN.

4.1. Uitlaat van verbrande gassen.

De uitlaat van verbrande gassen moet de volgende diameter hebben, afhankelijk van het model:

- De modellen COB-5 en COB-5x kunnen alleen gekoppeld worden aan één van de volgende twee soorten uitlaten voor ontbrandingsproducten:

1°. Indien er gekozen wordt voor een buis van 0 80 mm voor de afvoer zal de verbindingsbuis "tot op de bodem" passen in de binnenkant van de bus van de geiser.
2°. Indien er gekozen wordt voor een buis van 0 100 voor de uitlaat van ontbrandingsproducten is het verplicht om de koppeling te installeren. 0 80 tot 0 100
geleverd met de geiser. Het gebied van 0 80 past "tot op de bodem in het binnenste van de bus van de anti-terugstroom van de geiser; de buis van 0 100 van het kanaal wordt binnenin afgesteld tot de bodem van de koppeling".

- De modellen COB 10 en COB 10x.

Buis om de anti-terugstroom binnenin te koppelen ∅ 110 mm

Buis om aan buitenzijde te koppelen. ∅ 120 mm.

- De modellen COB 14

Buis om aan buitenzijde te koppelen. ∅ 130 mm

Bij de speciaalhandel kunt u koppelingen voor de terugstroom verkrijgen.

4.2. De massastromen voor het berekenen van schoorstenen staan vermeld in de tabel op pag. 12.

4.3. Garantie van de juiste uitstoot van ontbrandingsgassen.

Controleer, wanneer in werking met het nominaal vermogen van de geiser, de dichtheid van het gehele uitlaatsysteem van de ontbrandingsgassen door middel van een sproeiplaat, een gekoelde spiegel of een ander goedgekeurd meetapparaat.

4.4. Onderhoud.

Jaarlijks raadzaam. Deze moet uitgevoerd worden door de Officiële Technische Dienst.

5. MONTAGE VAN BEHUIZING.

Indien het om enige reden noodzakelijk is om de behuizing van de installatie te demonteren:

5.1. Demonteer de gasbedieningen en de temperatuurschakelaar door hieraan te trekken.
5.2. Schroef de bouten die de behuizing verbinden los.
5.3. Monteer de bedieningen door deze naar binnen te drukken.

6. BEDIENINGSMECHANISME VOOR AFVOER VAN GASSEN (HEAT PIPE)

6.1. Het Heat-Pipe-veiligheidselement waarmee de geisers zijn uitgerust garandeert de juiste uitstoot van ontbrandingsproducten; daarom moet de werking hiervan niet verwijderd worden er mogen geen ongecontroleerde ingrepen hieraan worden uitgevoerd. In het geval van storingen in de uitstoot van ontbrandingsproducten, onderbreekt het mechanisme de toevoer van gas naar de brander.
6.2. Indien bij het inschakelen van de geiser het Heat-Pipe-mechanisme in werking gesteld wordt, controleer dan de uitgang van de verbrande gassen door de uitstoot te controleren met een met stromend water gekoelde spiegel, of elk voor dit doel goedgekeurd meetapparaat.
6.3. Gebruik in het geval van schade uitsluitend originele vervangingsonderdelen, want anders kan de werking van het Heat-Pipe-mechanisme incorrect zijn.
6.4. Het vervangen van het Heat-Pipe-mechanisme moet op de volgende wijze uitgevoerd worden door ervaren technici:

- Demonteer het gebrekkige Heat-Pipe-mechanisme door de bouten waarmee het bevestigd is los te draaien.

-- Plaats een Nieuw origineel Heat-Pipe-mechanisme.
- Bevestig het Heat-Pipe-mechanisme aan de rookkast zonder de bouten te forceren.
- Controleer de juiste werking.

6.5. De modellen voor "installatie uitsluitend in de buitenlucht" beschikken niet over dit mechanisme.

ZEER BELANGRIJK

Vergeet niet de opening van de luchttoevoer en, indien nodig, het luchtafvoerkanaal in de ruimte waar de geiser geplaatst wordt aan te brengen zoals vereist in het Reglement voor gasinstallaties.

Denk eraan de gebruikte batterijen of accu's te deponeren in de containers die bestemd zijn voor het verzamelen van deze producten om het milieu schoon te houden.

MASSIEK DEBIETEN VAN DE ONTBRANDINGSPRODUCTEN (UNE-EN 26 5.2.1.4. b)
GAS	Modellen van 5 liter		Modellen van 10 liter		Modellen van 14 liter
	Qn	Qm	Qn	Qm	Qn	Qm
	g/s	g/s	g/s	g/s	g/s	g/s
G-20	7,5	6,3	16,1		12,5 21,5	16,3
G-30	7,1	5,9	15,1		11,7 20,2	15,3

TECHNISCHE GEGEVENS

TECHNISCHE GEGEVENS 5 LITER 1	0 LITER 14 LITER
	COB 5 COB	5x COB 10	COB-10x COB	14
CATEGORIE BUTAAN / PROPAAN	II2H3+	II2H3+	II2H3+	II2H3+	II2H3+
AARDGAS	II2H3+	II2H3+	II2H3+	II2H3+	II2H3+
SOORT APPARAAT	BI1BS	B11	BI1BS	B11	B11BS
SOORT INSTALLATIE Binnen Buiten	Binnen Buiten	Binnen
NOMINAAL VERBRUIK - kW minimum	4,10	4,10	8,10	8,10	10.70
Maximum	10,1	10,1	20,2	20,2	26.8
UITGAAND VERMOGEN - kW minimum	3,6	3,6	7,10	7,10	9.3
Maximum	8,9	8,9	17,8	17,8	23.8
WATEROPBRENGST (l/min) EN TEMPERATUUR: (a) 40°C (Δ=25°C)	5,1	5,1	10,1	10,1	13.7
65°C (Δ=50°C)	2,6	2,6	5,1	5,1	6.8
MINIMUM WATERDRUK (bar) VOOR TEMPERATUUR: (a) 40°C (Δ=25°C)	0,5	0,5	0,5	0,5	0.4
65°C (Δ=50°C)	0,2	0,2	0,2	0,2	0,2
MAXIMUM WATERDRUK (bar) (d)	10	10	10	10	10
GASVERBRUIK (1013 mbar/288° K) (c)	0,32	0,32	0,63	0,63	0,84
Propaan G-31 k/h	0,79	0,79	1,58	1,58	2.09
Butaan G-30 kg/h	0,43	0,43	0,86	0,86	1.13
Aardgas G-20 m3/h	1,07	1,07	2,14	2,14	2.83
GASDRUK (mbar) Bij de ingang van de geiser (mbar)	28-30	28-30	28-30	28-30	28-30
Butaan G-30	37	37	37	37	37
Propaan G-31	20	20	20	20	20
Aardgas G-20	27,3	27,3	27,57	27,57	27,57
In de brander-Maximaal vermogen (* (mbar)	35,3	35,3	35,84	35,84	35,84
Butaan G-30	14,7	14,7	13,33	13,33	13,33
Propaan G-31	—	—	—	—	—
Aardgas G-20	—	—	—	—	—
In de brander-Minimaal vermogen (* (mbar)	—	—	—	—	—
Butaan G-30	—	—	—	—	—
Propaan G-31	—	—	—	—	—
Aardgas G-20	—	—	—	—	—
ELEKTRISCHE STROOM (220V—50 Hz)	nee	nee	nee	nee	nee
WACHTWOORD "CE"	0461BT0927	0461BT0927	0461BT0927	0461BT0927	0461BT0927
(a) Uitgaand van ingangstemperatuur van koud water van 15°C(b) Is de druk die het apparaat nodig heeft om te functioneren waarbij de druk die nodig is in relatie tot de diameter en de lengte van het leidingennetwerk voor de beschikking hiervan opgeteld moet worden.(c) Dit verbruik doet zich voor onder referentieomstandigheden, voor een opbrengst van 84% over de calorische onderwaarde.(d) Maximale druk met water op temperatuur van 75°C.

VOORZORGSMAATREGELEN

TEGEN KALK

In gebieden met hard water is het aan te raden om de gebruikstemperatuur te reduceren door deze te graderen met de handmatige keuzeschakelaar om kalkafzetting, die het overbrengen van warmte hindert, te voorkomen.

TEGEN IJS

In koude gebieden, om te voorkomen dat de geiser beschadigd raakt bij naderende vorst:

• Sluit de watertoevoer naar de geiser af
• Open de onderste warmwaterkraan (bijv. bidet)
• Draai de afvoerklep van het onderste deel van de geiser los zodat het water eruit komt en er lucht in kan.

ONDERHOUD

Gebruik een doek met zeepwater om de behuizing te reinigen, vermijd schuurmiddelen en oplosmiddelen. Om de levensduur van uw geiser te verlengen moet deze jaarlijks gecontroleerd en gereinigd worden; neem hiervoor contact op met de Technische Ondersteuning van Cointra.

De geiser is geschikt voor een specifiek soort gas. De aanpassing van de COINTRA- geisers voor een ander gas dan waarvoor deze gefabriceerd is moet uitgevoerd Worden door een bekwame, erkende technicus met gebruik van de originele COINTRA-onderdelen en in overeenstemming met de geldende wetgeving in het land waar het apparaat geïnstalleerd is. Deze aanpassing moet op de volgende wijze uitgevoerd worden:

1. Sluit de toevoer van gas en water af, verwijder de bedieningen en demonteer de behuizing.
2. Vervang de injectoren (afbeelding A) van de brander door de nieuwe van het betreffende gas (zie tabel)
3. Vervang de voorklep van de gasbediening (afbeelding B); zorg ervoor dat deze goed gemonteerd wordt.
4. Plak de nieuwe naamplaat over de oude zodat de transformatie vastgelegd is.
