Merk	Junkers
Model	ER Electronic 322 GR
Type product	Gaswandketel
Soort	VR (verbrandingslucht uit ruimte)
Energiebron	Aardgas of propaan
Nominaal vermogen (CV)	24 kW
Nominaal vermogen (SWW)	24 kW
Elektrische voeding	230 V / 50 Hz
Elektrisch vermogen	120 W
Afmetingen (h x b x d)	720 x 400 x 310 mm
Gewicht	30 kg
Waterinhoud	2,5 liter
Max. werkdruk CV	3 bar
Max. temperatuur CV	85 °C
Druk meter	Analoog of digitaal (afhankelijk van uitvoering)
Ontluchting	Handmatig via radiatoren
Vulinstallatie	Externe vulslang en kranen
Besturing	Elektronisch met thermostaat
Veiligheden	Oververhittingsbeveiliging, vorstbeveiliging, waterdrukbewaking
Onderhoud	Jaarlijks door erkend installateur
Reparatie	Door erkend installateur, reserveonderdelen beschikbaar
Garantie	2 jaar (zie documentatie)

Veelgestelde vragen - ER Electronic 322 GR Junkers

Hoe vul ik de cv-installatie bij?

Zet de thermostaat laag en laat de ketel afkoelen. Sluit een vulslang aan op de vulkraan van de installatie en op een koudwaterkraan. Open beide kranen tot de druk 2 bar is. Sluit de kranen en verwijder de slang. Ontlucht daarna de hoogste radiatoren.

Waar vind ik de vulkraan van de cv-installatie?

De vulkraan kan onder de ketel, in een radiator in de badkamer of bijkeuken, of op een willekeurige plaats in een leiding zitten.

Waar vind ik de kraan voor de koudwatertoevoer?

Die zit in de koudwaterleiding, vaak vlak bij de ketel. Soms moet u de kraan van de wasmachine gebruiken.

Wat is de juiste waterdruk voor de ketel?

De juiste waterdruk is 1,5 tot 2 bar. Vul bij tot 2 bar.

Hoe ontlucht ik de radiatoren?

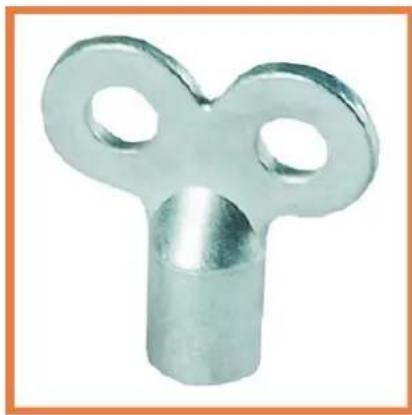

Wacht even na het vullen. Draai dan met een ontluchtingssleutel het ventiel van de hoogst gelegen radiatoren open tot er water komt, sluit daarna.

Wat moet ik doen als de ketel een foutmelding geeft?

Raadpleeg de handleiding voor de foutcode. Vaak wijst een lage druk of een storing in de ontsteking op een probleem. Neem contact op met een installateur.

Hoe stel ik de temperatuur in?

Gebruik de thermostaat. Voor warm water stelt u de gewenste temperatuur in via de regelaar op de ketel.

Waar vind ik het serienummer van de ketel?

Het serienummer staat op het typeplaatje aan de onderkant of zijkant van de ketel.

Hoe onderhoud ik de ketel?

Laat de ketel jaarlijks onderhouden door een erkend installateur. Controleer regelmatig de waterdruk.

Kan ik de ketel zelf repareren?

Nee, alleen een erkend installateur mag reparaties uitvoeren. Onjuiste reparaties kunnen gevaarlijk zijn.

GEBRUIKSAANWIJZING ER Electronic 322 GR Junkers

Het bijvullen van de cv installatie.

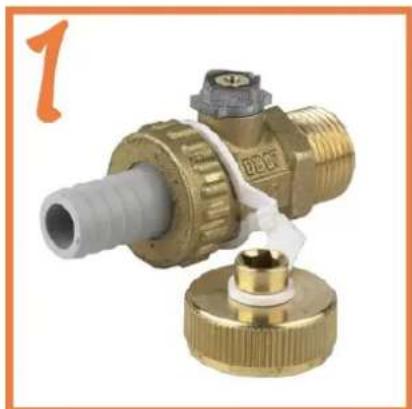

De vulkraan. (nr. 1)

Voor het bijvullen van de cv installatie zit er een kraan in de installatie.

Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. De vulkraan kan op de volgende plaatsen gevonden worden :

•onder de ketel
•in de badkamer in een radiator
•in de bijkeuken in een radiator
•op een willekeurige plaats in een leiding

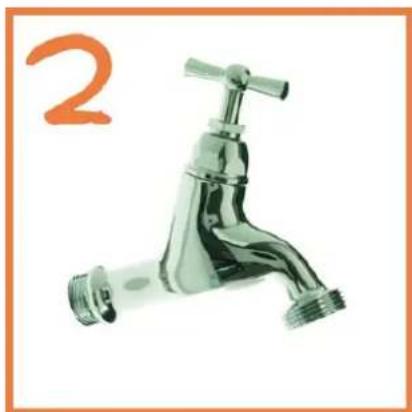

De vulslang komt aan een kraan (nr. 2) die in de koudwaterleiding zit. Het zou logisch zijn om deze kraan vlak bij de ketel te plaatsen maar helaas is dit niet altijd het geval. In sommige gevallen zal de kraan van de wasmachine gebruikt moeten worden.

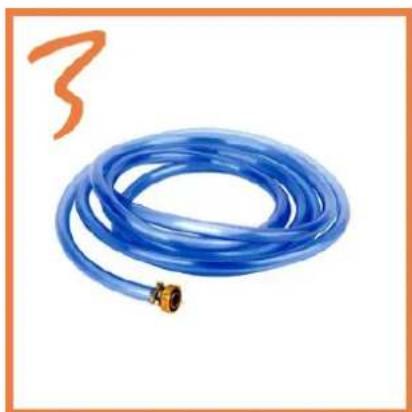

De vulslang (nr. 3) komt tussen de kraan die in de installatie zit en de kraan in de koudwaterleiding zit. De slang moet aan beide uiteinden voorzien zijn van een wartel.

Vul de ketel niet bij wanneer het toestel heet is, zet de thermostaat laag en laat de ketel afkoelen. De meeste ketels schakelen na verloop van tijd de pomp uit dus de stekker mag in het stopcontact blijven zitten. Dit is een vereiste bij ketels met een digitale drukmeter, zonder spanning kunt u geen druk aflezen.

Draai de dop van de vulkraan zonder de vulkraan te openen. Sluit de vulslang goed vast aan op de vulkraan van de cv-installatie. Laat voorzichtig de slang vollopen met water om te voorkomen dat er lucht in de installatie komt.

Sluit de slang aan op de koudwaterkraan, draai vervolgens beide kranen los om de installatie op druk te brengen. 2 bar is genoeg.

Sluit beide kranen en verwijder de slang, let op er staat nog druk op de slang en er zit nog water in.

Het kan zijn dat u na het vullen nog moet ontluchten, wacht na het vullen een tijdje en ontlucht de hoogst gelegen radiatoren. Lucht gaat altijd naar boven.
