Type product	Caravan
Merk	Jamet
Model	Texas
Afmetingen (L x B x H)	ca. 6,0 x 2,3 x 2,6 m
Gewicht (leeg)	ca. 1200 kg
Maximaal laadvermogen	ca. 200 kg
Slaapplaatsen	4 personen (2 vaste bedden, 2 in uitschuifbed)
Voeding	230V aansluiting (camping) en 12V accu
Gasinstallatie	Butaan/propaan, 2 flessen
Watervoorziening	Ingebouwde watertank 40L, externe aansluiting
Koelkast	3-weg (230V/12V/gas)
Verwarming	Truma gasverwarming
Butlendeur	Ja, met hor
Luifel	Optioneel
Bandenmaat	185R14C
Reservesleutel	Ja
Onderhoud	Jaarlijkse controle aanbevolen
Veiligheid	Rookmelder, CO-melder
Reparatie en onderdelen	Onderdelen beschikbaar via erkende dealer

Veelgestelde vragen - Texas Jamet

Hoe kan ik de caravan waterpas zetten?

Gebruik een waterpas en stel de steunpoten af. Draai de handgrepen tot de caravan waterpas staat.

Wat moet ik doen voor de winterstalling?

Tap alle waterleidingen leeg, reinig de caravan, sluit gasflessen af en dek de caravan af met een ademende hoes.

Hoe werkt het elektrische systeem?

Het systeem werkt op 230V via een campingaansluiting en op 12V van de accu. De schakelkast verdeelt de stroom.

Is het gebruik van gas veilig?

Ja, mits u de gasflessen correct aansluit en de gasleidingen jaarlijks controleert. Zorg voor ventilatie.

Hoe onderhoud ik het watersysteem?

Reinig de watertank regelmatig met een mild reinigingsmiddel en spoel goed na. Gebruik een waterfilter voor drinkwater.

Hoe reinig ik de caravan?

Was de buitenkant met een caravanshampoo en een zachte borstel. Binnenstofzuigen en vochtige doek gebruiken.

Welke bandenspanning is aanbevolen?

De aanbevolen bandenspanning is 3,5 bar voor de bandenmaat 185R14C. Controleer dit voor elke rit.

Wat is de maximale kogeldruk?

De maximale kogeldruk is 100 kg. Zorg dat het gewicht op de trekhaak niet wordt overschreden.

Is de caravan verzekerd?

U dient zelf een caravanverzekering af te sluiten. Deze dekt schade, diefstal en aansprakelijkheid.

Hoe lang is de garantie?

De standaardgarantie is 2 jaar op constructie en apparatuur. Registreer uw caravan voor verlengde garantie.

GEBRUIKSAANWIJZING Texas Jamet

Handleiding voor het opzetten en het onderhoud van de caravan

Anweisung für den

Vouwcaravan met automatisch open-en sluitsysteem

Deze komt van www.vouwwagenclub.info

Deze komt van www.vouwwagenclub.info

stopcontact				stromzufuhr		strømtilførsel		plug
verbindingen	stekkerdoos	stekter	kleur draden	functie	drahtfarbe	funktion	Ledningemes farve	funktion	wire color	function
stekkerpin schalterHunstik socket		L	geel	linker richtingaanwijzer	gelb	Blinker links	Gul	Venstre afviser	yellow	left side turn indice
		54G	zwart	mistlampen	schwarz	Nebelleuchte	Sort	Tågelygter	black	fog lamps
		31	wit	aarde	weiß	Erde	Hvid	Jordforbindelse	white	ground
stekkergat weiblichHanstik plug type		R	groen	rechter richtingaanwijzer	grün	Blinker rechts	Grøn	Højre afviser	green	right side turn indice
		58R	bruin	rechter parkeerlicht	braun	Standlicht rechts	Brun	Hejre parkeringslygte	chestnut	right side park light
		54	rood	remlicht	rot	Stoplicht	Rød	Stoplys	red	brake light
		58L	bruin	linkerparkeerlicht	braun	Standlicht links	Brun	Venstre parkeringslygte	chestnut	left side park light

De stekker op de achterlichten van de auto aansluiten (5 draden en een aardsluiting).

De kogelkop en het stopcontact op de trekhaak aanbrengen.

Nagaan of het voltage van de lampen met dat van de accuovereenkomt.

Controloren of het voltage van de lampen overeenkomt met dat van de accu.

Kontrollieren ob die.

n° 1-4 - Richtingaanwijzers 21 W

Blinker 21 W

Blinkiys 21 W

Indicator 21 W

n° 2 - Mistlampen 21 W

Nebelleuchte 21 W

Tågelygter 21 W

Fog lamps 21 W

n° 3 - Aarde

Ende

Jordforbindelse

Ground

Deze komt van www.vouwwagenclub.info

Deze komt van www.vouwwagenclub.info

De handrem loslaten (voor modellen met rem).

De knop indrukken om de hendel op te lichten.

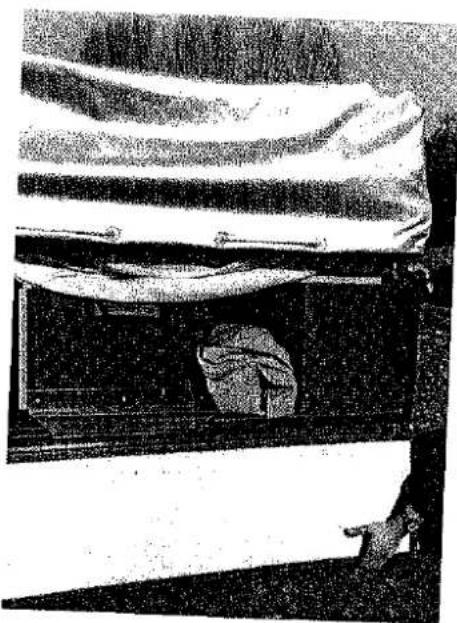

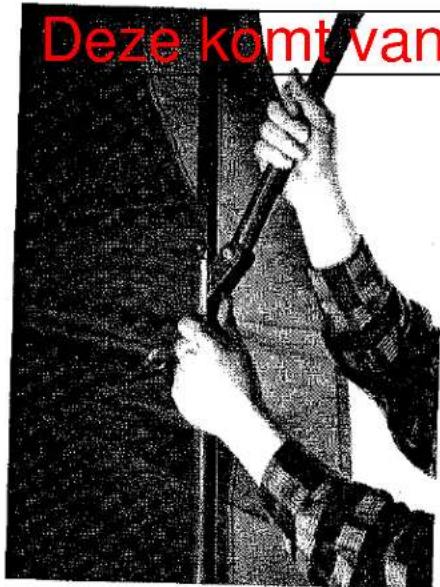

De dissel op de kogel aanbrengen en de h terug laten komen tot horizontale stand

Controleer of de koppeling goed vastzit door tem te proberen op te lichten. De ontgrendeling van de hendel : de knop ndrukken.

De veiligheidskabel aanhaken en de kabel van het lichtsignaal aansluiten.

Vergrendeling van de achteruit. Het ontgrendelen gebeurt automatisch bij het vooruitrijden.

Deze komt van www.vouwwagenclub.info

Da termen « links » en « rechts » gelden voor een persoon, die zich achterde paravan bevindt. Het zeil oplichten, de voorkluppen en de handruk in de 4 welkloken te vorschijn halen.

De neergeslagen achterklep moet zich geheel vrij van de grond bevinden.

De linker bedplank openklappen door te trekken aan de poten.

Deze komt van www.vouwwagenclub.info

Vervolgens de rechter bedplank uittrekken.

De bedplanken horizontaal afstellen door de hoogte van de poten te regelen.

www.vouwwagenclub.info

Het tentzeil is over het dak gevouwen. De voor-en achter wanden neerslaan.

Deze komt van www.vouwwagenclub.info

De centrale boog van het framervastetten door het verschulbare deer van de centrale buis naar beven te duwen tot hij vastkijkt. WILT: Uvergozvergen dat de

der de storken zorgen dat de storken banden van het wagenframe onder de versterkte tentstofdelen zitten in de hocknok van het dak.

Het interieur van de caravan geheel leegmaken.

Het bankkussen aan de matras vastzetten met hulp van de klitband. De binnentent aanhaken.

Voor het opzetten van de caravan zonder voortent, de luifel spannen met behulp van de uitschuifbare nokbuizen.

HET ORZETTEN VAN DE VOORTENT www.vouwwagenclub.info De voortent met de rissluiting aan de carevan verbinden, beginnevel

Vervolgens de voortent over de caravan heenslaan.

De 3 uitschuifbare nokbuizen uittrekken en het frame opzetten.

Het zeil over het frame slaan, de 3 nokbuizen van de voortent installeren. De deur sluiten.

De pallen van de buizen van de voortent bijstellen. De hoogte van de poten regelen.

Deze komt van www.vouwwagenclub.info

Trek stangen 1. uit wagenframebuizen + 10 cm.

Bevestig stangen 2. aan.stangen 1.

Bevestig stangen 3. aan stangen 2.

Breng stangen 4. in positie.

Trek het voortentdoek over het frame.

Schuif stangen 1. uit tot het knopje eruit springt.

Bevestig stangen 9.

Bevestig de klemstangen - stangen 5. en 6.

Bevestig stang 7.

Bevestig stangen 8.

Deze komt van www.vouwwagenclub.info

Al de ritssluitingen sluiten.

Het zeil, met de 4 hoeken beginnend, aan de grond vastzetten.

De 3 nokbuizen van de binnentent vastklemmen aan het frame van de buitentent. De buis met schroef tegen de caravan.

De binnentent vanuit het midden begi aanhaken.

Het keukenblok en de bodem van de hangkast installeren.

De binnentent afhaken en opvouwen.

De buitentent neerhalen en hem met de kleine voorluitel stangen voorzichtig in de zak opbergen.

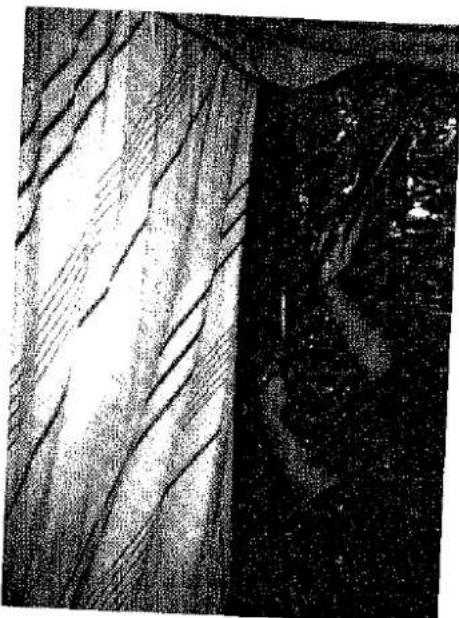

ABBAU DES VORZELTES

Deze komt van www.vouwwagenclub.info

De 3 ookbeizen in situen de 3 dij ter van de linnent en toshaken van de centrale buis. De pahndrukken en du centrale bod daten zakken BELANGRIUK - de hocke

keukenblok terug te zetten. Het keukenblok op zijn plaats zetten. De zak van de luifel ernaast opbergen. De tafel ondersteboven op de banken zetten. De voor-en achterkant van het zeil oplichten.

SCHLIEBUNG

Het rechterbed opvouwen met behulp van het frame.

Het linkerbed opvouwen met behulp van het frame.

Met het zeil overspannen en de uitzetsteunen terugdraaien.

Deze komt van www.vouwwagenclub.info

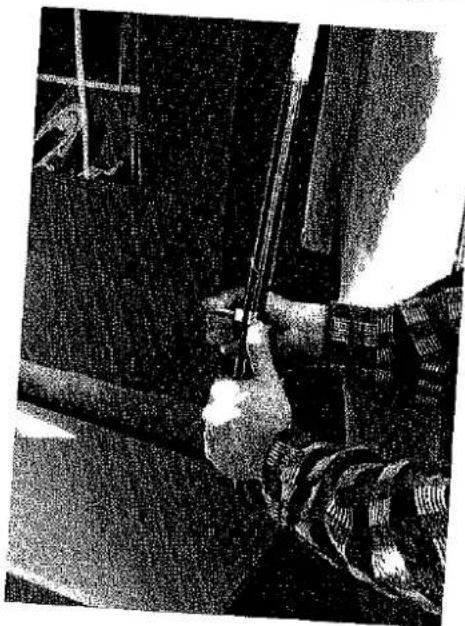

MODEL « COLORADO »

Hetzelfde principen voor het lekt, van volgens de boog recht openen en hem v De rechterband kanzen.

De voortent opzetten zoals voor de andere modellen. Het opbergen van het mate geschiedt op dezelfde manier.

Electrisch gelast stalen onderstel met polyester protectie. Suspensie : Neldhart principe.

Bekleding : gegalvaniseerd plaatijzer + verf.

Bodem van geimpregneerd hout, geverft met Blackson.

50 mm diameter kogel.

Veiligheid : breekkabel.

FRAME EN ZEIL

Automatisch frame met polyester protectie.

Zeildoek

— dak : Rocval katoen behandeld tegen schimmel,

- wanden: Imperval katoen, behandeld tegen schimmel.

UNDERSTEL OG VOGNKASSE

Deze komt van www.vouwwagenclub.info

ENIGE RAADGEVINGEN

Deze komt van www.vouwwagencclub.info
Een caravaan die to vua	EINICE BATSCHLAGE
	BELAZUNG

van het aan de 2waal van achteren belast is maakt dat het voerting kan gaan slingeren.
Lem caravan die te zwaar van voren belast is zal op de lange duur de schokbrekers van de auto verslijten.
den goed geladen caravaan zal in principe op het besturen van de auto geen invloed hebben. Daarom moet de last zò verdeeld worden dat de druk op de koppeling ongeveer 25/50 kg is

HET LADEN VAN HET IMPERIAAL

Het maximaal toegestane gewicht op het imperiaal is 60 kg.

De juiste instelling van de oplooprem wordt gecontroleerd door middel van de handrem. Het remmen zal inderdaad plaats vinden tussen de 3° of 4° stand van de handrem. Als dit niet het geval is, de handrem loslaten en de lengte van de krachtstang afstellen. Hiervoor de contramoer losdraaien of aandraaien om de rem over te kunnen spannen (sleutel 13).

Deze komt van www.vouwwagenclub.info

ONDERHOUD

De caravan vereist zeer wehig onderhoud maar bij moet in elk geval minstens 1 maal per jaar, but na de variants of voor een lange rustijd op het volgende gecontroleerd worden:

• de remmen en de banden (3,5 ATM),
• de reminen: rembekleding, remkabels invetten,
• de dissel: het kogelgewicht is
• nakijken dat het electrice
  — de tent : luchten en droog opvouwen.

VEDLIGEHOLDELSE

In principe, moet het zeil goed droog opgevouwen worden. U kunt ze evenwel vochtig opvouwen maar UITSLUITEND VOOR ENKELE UREN.

Vermijd het spuiten van insektdodende middelen te dicht bij het zeil. Deze middelen hebben een zeker vochtgehalte dat de waterdichtheid van het zeil aan kan tasten.

Het is absoluut verboden om standaardprodukten zoals trichoorethyleen, wasbenzine, K2R enz. te gebruiken. Deze produkten tasten de waterdichtheid van de stof aan.

Wij zijn geenszins verantwoordelijk voor welke schade ook die veroorzaakt wordt door het gebruik van deze produkten. Gebruik uitsluitend marseille-en vlokkenzeep.

TELTDUGEN

Deze komt van www.vouwwagenclub.info

OVERWINTERING

Gedurende lange rustperiodes de caravan, indien mogelijk, in een garage opbergen na de jaarlijkse controla te hebben uitgevoeld. De handroën iszetten eventgeel het outages wegzetten. De caravan op stuiten zetten waarbij de van en viti komen

De caravan niet in de zon laten staan, vooral niet onder een zeil van plastiek.

UBERWINTERUNG

— Electrische aansluiting
— Koppelingsysteem.
— Het openen van de caravan.
— Het sluiten van de caravan.
— Enige raadgevingen.
— Onderhoud.

BELANGRIJK INSTRUCTIES VOOR DE VERKOPER : voor de aflevering van de caravan aan de klant, controleren :

— De juiste druk van de banden (3,5 ATM).
— Het aanschroeven van de wielen.
— De afstelling van de handrem.
— Het vastschroeven van de disselboom aan het onderstel en de as.

INHALTSVERZEICHNIS

Deze komt van www.vouwwagenclub.info

Vanwege de snelle ontwikkeling van onze produkten kunnen er in uw caravan enige verschillen voorkomen vergeleken met de beschrijving in deze handleiding. Wij vragen U ons hiervoor te willen excuseren.
