Type product	Inbouwkoelkast
Merk	Baumatic
Model	BR24.8A
Energieklasse	A+
Afmetingen (hxbxd)	82 x 60 x 55 cm
Gewicht	30 kg
Inhoud koelgedeelte	120 liter
Inhoud vriesgedeelte	Geen (koelkast zonder vriezer)
Klimaatklasse	N-ST (16°C - 38°C)
Ontdooiing	Handmatig (druppelontdooiing)
Instelbare thermostaat	Ja, mechanisch
Binnenverlichting	Ja, standaardlamp
Deurscharnieren	Omkeerbaar
Verstelbare planken	Ja, glazen planken
Groentelade	Ja
Eiervak	Ja
Flessenrek	Ja
Spanning	220-240 V / 50 Hz
Geluidsniveau	38 dB
Koudemiddel	R600a
Vermogen	90 W
Reparatie-index	Hoog (eenvoudig zelf te repareren)
Garantie	2 jaar

Veelgestelde vragen - BR24.8A BAUMATIC

Hoe schakel ik de koelkast in?

Sluit de koelkast aan op het stopcontact en draai de thermostaatknop naar de gewenste stand (meestal stand 3-4).

Wat is de ideale bewaartemperatuur?

Stel de thermostaat in op ongeveer 4-5°C voor optimale bewaring.

Hoe ontdooi ik de koelkast?

Schakel de koelkast uit, verwijder alle etenswaren en laat de deur open staan. Gebruik een doek om het dooiwater op te vangen. Maak daarna de binnenkant schoon.

Kan ik de deur van de koelkast omdraaien?

Ja, de deurscharnieren zijn omkeerbaar. Volg de stappen in de handleiding om de deur van richting te veranderen.

Wat moet ik doen bij een stroomstoring?

Open de deur zo min mogelijk. De koelkast houdt de temperatuur enige tijd vast. Bij langere uitval kunt u de inhoud in een koelbox plaatsen.

Hoe vaak moet ik de koelkast schoonmaken?

Maak de binnenkant elke 2-3 maanden schoon met een mild sopje en een zachte doek. Vermijd schurende middelen.

Mijn koelkast maakt vreemde geluiden. Is dat normaal?

Lichte geluiden zijn normaal door de compressor en het koelmiddel. Harde of tikkende geluiden kunnen duiden op een probleem.

Wat is de klimaatklasse en waarom is die belangrijk?

De klimaatklasse (N-ST) geeft aan bij welke omgevingstemperatuur de koelkast optimaal werkt: 16°C tot 38°C.

Hoe vervang ik de binnenverlichting?

Schakel de koelkast uit, verwijder de lampafdekking en vervang de lamp door een nieuw exemplaar met dezelfde specificaties (E14 fitting, max 15W).

Waar kan ik reserveonderdelen kopen?

Reserveonderdelen zoals planken of deurvakken zijn verkrijgbaar bij erkende diensten of online via de Baumatic-website.

GEBRUIKSAANWIJZING BR24.8A BAUMATIC

Voor toekomstig gebruik noteer aub de volgende gegevens van het etiket en de verkoopdatum die op uw betalingsbewijs/ factuur vermeld staat:

Model

Serienummer

Verkoopdatum

INHOUD

1. VEILIGHEIDSINFORMATIE....2
2. KOELKAST STRUCTUUR....2
3. VOORDAT U HET APPARAAT INSTALLEERT ....3
4. MODEL BR23.8A – WIJZIGING VAN DE RICHTING VAN HET OPENEN VAN DE DEUR (afb. K)....7
5. INBEDRIJFSTELLING 15
6. BEDIENPANEEL (BR23.8, BR24.8) 16
7. BEDIENPANEEL (BR24.9) 16
8. BEWAREN VAN LEVENSMIDDELEN IN UW KOELKAST/ DIEPVRIEZER.17
9. REINIGING EN ONDERHOUD....19
10. PROBLEMEN OPLOSSEN IN GEVAL VAN STORINGEN ....21
11. WIJZING VAN DE RICHTING VAN HET OPENEN VAN DE DEUR .....21

1. VEILIGHEIDSINFORMATIE

Lees voordat u het apparaat in gebruik neemt, deze gebruiksaanwijzing zorgvuldig door, de producent is niet verantwoordelijk voor onjuiste netaansluiting, installatie en gebruik van het apparaat.

Het apparaat is bestemd voor huishuidelijk gebruik.

Waarschuwing

Zorg voor voldoende ventilatie van het apparaat. Dit betreft ook inbouw apparaten, b.v. bij ingebouwde keukens. Deze modellen bevatten een koelvloeistof R600a (isobutaan) die brandbaar is. Controleer vóór de installatie en netaansluiting of de koelvloeistofleiding tijdens het vervoer niet beschadigd werd. Indien hij beschadigd is, gebruik geen open vlammen in de buurt van het apparaat, lucht voldoende en neem contact op met uw verkoper of de servicedienst van Baumatic.

Aanbeveling

Ontdooi de koelkast nooit d.m.v. andere elektrische apparaten (b.v. haardroger) en gebruik geen metalen voorwerpen om de ijzel te verwijderen, daardoor kan het koelsysteem beschadigd worden. Plaats geen flessen met vluchtige substanties in de diepfreezer. Raak nooit met natte handen de vriezer, indien het apparaat werkt, dit kan leiden tot pijnlijk letsel. Eet nooit het ijs dat tijdens het ontdooien van de vriezer loskomt, dit kan leiden tot pijnlijk letsel.

Beschadig het koelcircuit niet doelbewust. Zorg dat de kinderen met het apparaat niet spelen. Gebruik voor de netaansluiting niet zulke adapters, kabels of aftakdozen die kunnen oververhitten en verbranden. Buig of verdraai de tovoerkabel niet, controleer of hij de hete onderdelen van het apparaat niet aanraakt. Pak de stekker nooit met natte handen vast. Het apparaat bevat gasvulling en koelvloeistof en dient na afloop van zijn levensduur overeenkomstig de veiligheids- en ecologische voorschriften verwijderd te worden. Controleer na de installatie van het apparaat of het op de toevoerkabel niet staat.

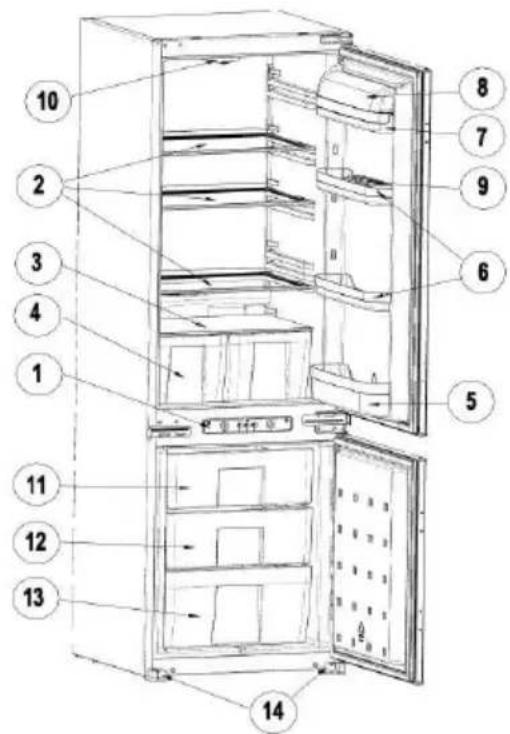

2. KOELKAST STRUCTUUR

1. bedienpaneel met display

2. glazen legplanken

3. glazen legplank boven lade

4. lade voor fruit en groenten

5. flessenrek

6. deurrekken

7. aroma-box

8. kapje van aroma-box

9. eierrek

10. lamp met kapje

11. bovenste vriezerlade

12. middelste vriezerlade

13. onderste vriezerlade

14. deurscharnieren

3. VOORDAT U HET APPARAAT INSTALLEERT

Instructies voor het inbouwen van de koelkast BR23.8A

• Controleer of de koelkast op een veilige afstand vanaf warmtebronnen geplaatst zal worden met voldoende ventilatie, d.w.z. min. 50 cm vanaf de radiatoren, gas- of kolenoven en min 5 cm vanaf de elektrische verwarming. Plaats het apparaat niet op direct zonnelicht.
• Controleer of het el. stopcontact toegankelijk is, nadat het apparaat op zijn plaats gezet werd.
• De ruimte boven de koelkast zou min. 15 cm moeten zijn.
• Plaats plastic afstandsbouten op de condensator. Daardoor wordt voor de juiste werking van het apparaat gezorgd.
• Indien u het apparaat naast een andere koelinrichting plaatst, zorg ervoor dat de afstand min. 2 cm is t.b.v. voldoende ventilatie.

• Manipuleer met het apparaat voorzichtig.
• Stel de juiste hoogte van de pootjes zo in dat het apparaat op de bodem waterpas staat (zie afb. P). De afstelpootjes zorgen ervoor dat het apparaat op oneven bodem gestabiliseerd wordt.

Instructies voor de installatie van de deur

Model BR23.8A-verschuifsysteem

Waarschuwing

Lees voordat u het apparaat installeert, deze aanwijzingen zorgvuldig. Plaats de koelkast/diepvriezer slechts in een stabiele keukenkast. Indien nodig wijzig de richting van het openen van de deur volgens de aanwijzing. Controleer de installatieafmetingen volgens afbeelding C. De positie van het verbindingsstuk tussen de deuren van de keukenkast moet horizontaal zijn met de positie van het verbindingsstuk tussen de deuren van het apparaat.

• Op afbeelding A ziet u onderdelen die voor de verbinding nodig zijn (garneerband, platte dichting, rail, geleiding, schroeven 4x17, schroeven 4,2x9,5).
• Leg het garneerband in de opening en maak het vast met schroeven 4,2x9,5 (afb. D).
• Trek de voedingskabel door de ventilatiekoker en plaats hem zo dat het apparaat na de installatie gemakkelijk op het lichtnet aangesloten kan worden (afb. B – afb.

C).

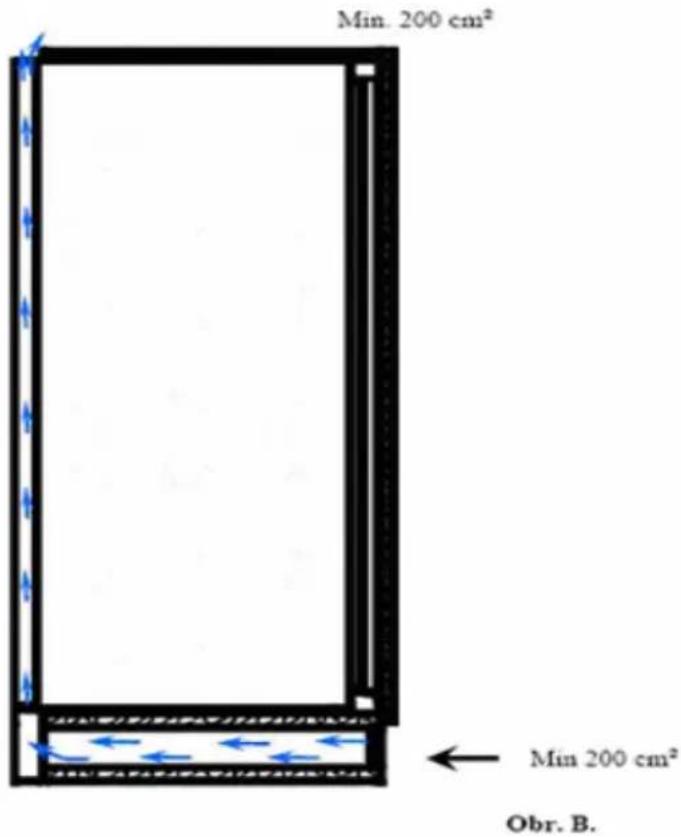

• HEEL BELANGRIJK - DE VENTILATIEKOKER DIENT VOLGENS AFB. B GEPLAATST TE WORDEN.
- Knip de platte dichting af op de hoogte van de opening en plak hem aan de tegenovergestelde zijde van de deurscharnieren (afb. E).
- Hef het apparaat op en schuif het in de keukenkast. Duw het apparaat op de tegenovergestelde zijde van de deurscharnieren, zodat de platte dichting de spleet tussen het apparaat en de keukenkast toedekt.
- Zet de afstelpootjes vooraan met de voorkant van de keukenkast (afb. F) gelijk.
- Schroef de afstelpootjes vooraan d.m.v. de schroeven 4x17 (afb. F) vast.
- Maak het garneerband aan de keukenkast vast met schroeven 4x17 (afb. G).
- Maak de fixeergreep aan de keukenkast vast met schroeven 4x17. Doe hetzelfde aan de tegenovergestelde zijde (afb. H).
- Schroef de geleidingen aan de deur van het apparaat d.m.v. schroeven. Leun de deur van het apparaat op de deur van de keukenkast in geopend toestand, rechthoekig. Schuif de rails

in de geleidingen en maak de voeg recht. Schroef de rail aan de deur van de keukenkast met schroeven (afb. J).

- Stel de speling aan de zijde van naald tussen de eenheid zelf en de deur van de eenheid in op 1-2 mm door de geleidingen te verschuiven. Het is noodzakelijk voor de juiste functie van het apparaat (afb. J).

• Schroef de bovenscharnier van de deur af en leg de bovendeur op een veilige plaats.
• Schroef de bout uit de deurscharnier en schroef hem vast aan de tegenovergestelde zijde.
• Schroef de middelste deurscharnier af en leg het benedendeel op een veilige plaats. Schroef de fixeergreep terug in de oorspronkelijke positie zonder de middelste deurscharnier.
• Verplaats de deurbout beneden aan de tegenovergestelde zijde.
  • Verplaats de blindeerklepjes in de

lege openingen aan de tegenovergestelde zijde.

• Zet de benedendeur op de benedenbout en sluit hem.
• Schroef de fixeergreep af. Regel de positie van de middelste deurscharnier op de benedendeur. Zet de fixeergreep op de middelste deurscharnier en schroef ze samen aan de kast vast.
• Zet de bovendeur op de middelste deurscharnier en regel de positie van de scharnier van de bovendeur en schroef nadien deze scharnier aan de tegenovergestelde zijde vast.

Instructies voor het inbouwen van de koelkast BR24.8A / BR24.9A

Controleer of de koelkast op een veilige

afstand vanaf warmtebronnen geplaatst zal worden met voldoende ventilatie, d.w.z. min. 50 cm vanaf de radiatoren, gas- of kolenoven en min 5 cm vanaf de elektrische verwarming. Plaats het apparaat niet op direct zonnelicht.

• Plaats het apparaat niet op direct zonnelicht.
• Controleer of het el. Stopcontact toegankelijk is nadat het apparaat op zijn plaats gezet werd

- De ruimte boven de koelkast zou min. 15 cm moeten zijn.

- Plaats plastic afstandbouten op de condensator. Daardoor wordt voor de juiste werking van het apparaat gezorgd.

- Indien u het apparaat naast een andere koelinrichting plaatst, zorg ervoor dat de afstand min. 2 cm is t.b.v. voldoende ventilatie.

- Manipuleer met het apparaat voorzichtig.

- Stel de juiste hoogte van de pootjes zo in dat het apparaat op de bodem waterpas staat (zie afb. P). De afstelpootjes zorgen ervoor dat het apparaat op oneven bodem gestabiliseerd wordt.

Instructies voor de installatie van de deur

Waarschuwing

- Wij bevelen u aan om deze installatie door een vaktechnicus te laten uitvoeren. Lees voordat u het apparaat instelleert, deze aanwijzingen zorgvuldig. Plaats de koelkast / diepvriezer slechts in een stabiele keukenkast. Indien

nodig wijzig de richting van het openen van de deur volgens de aanwijzing.

- De deur van de keukenkast zou pas na het inbouwen van de koelkast vastgemaakt moeten worden. Anders kan het tot afwijkingen leiden en de deur zal niet goeg gesloten kunnen worden. Daarom gebruiken wij geen modelvormen voor de installatie van ingebouwde koelkasten.

Op afbeelding A ziet u de onderdelen die

	Ø4x17
Obr. A.	Ø4.2x9.5

voor de verbinding nodig zijn.

Aanbevolen hoogte voor standaard- meubeldeur van de koelkast 1100,00 mm

Aanbevolen hoogte voor standaard- meubeldeur van de diepvriezer 702,00 mm

(mm)

Afb. C

A B	C D E
1770 660	622	1011		1770-1790

Afmetingen in mm

• Hoogte van de scharnier is 25 (SYSTEEM VAN VASTE VLAKKE SCHARNIEREN)
- Aanbevolen hoogte voor de voetstukken is min. 50 mm, zodat luchtcirculatie ontstaat, d.w.z. min. 200cm^2 (520 x 50)
- Aanbevolen hoogte voor de deur van de diepvriezer gaat van de afmetingen uit : 702

• Aanbevolen hoogte voor de deur van de koelkast gaat van de afmetingen uit: 1100

• Aanbevolen breedte van de meubeldeur is 596,0 (bij de binnenbreedte van het corpus 560 en de breedte van het laminaat 18)

• Doe de verpakking open. Neem de distantieplaatje van de dichting uit en breek het in drie delen volgens afbeelding D. Het middelste deel is de houder van de deurscharnier. De twee overige delen zijn afgrenzingen van de deur van de kast (afb. D).

• Leg het garneerband in de opening en maak het vast met schroeven (afb. E). Trek de voedingskabel door de ventilatiekoker en plaats hem zo dat het apparaat na de installatie gemakkelijk op het lichtnet aangesloten kan worden (afb. B – afb. C).
• Heel belangrijk – de ventilatiekoker dient volgens afb. B geplaatst te worden.

• Knip de platte dichting af op de hoogte van de opening en plak hem aan de tegenovergestelde zijde van de deurscharnieren van het apparaat (afb. E).

• Hef het apparaat op en schuif het in de keukenkast. Steun het apparaat in de keukenkast d.m.v. scharnier en zet de afstelpootjes vooraan met de voorkant van de kast gelijk (afb. F).

• Sluit de deur van het apparaat. Schroef de instelschroeven af en verwijder ze van de bovendeur van het apparaat (afb. H).
• Plaats de houders van de deurscharnieren op de bovendeur van het apparaat door het opleggen van de voetstukken op de openingen van bovendeur van het apparaat. De voorzijden van de houders van deurscharnieren en van de deuren van het apparaat moeten parallel liggen. Plak de houders van deurscharnieren op de bovendeur van het apparaat (afb. H).
• Schuif de deurscharnier in de houder van deurscharnieren (afb. J – afb. K). Verwijder de deklaag van de

Obr. D

plakbanden aan de voorkant van de deurscharnier. Verwijder de deklaag van de plakbanden op de deurafgrenzingen en plak ze op de bovendeur van de kast nabij de bovenhoeken (afb. K).

- Steun de deur van de kast op de deurscharnier en maak de deurafgrenzingen van de kast aan de linker-, rechter-, en bovenzijde gelijk met de zijkanten van de kast of met de deuren van naastliggende en bovenliggende keukenkast (afb. K). Controleer of de bovendeur van de kast vast zit op de deurscharnier. Neem de deur zo uit dat de deurscharnier uit de houder uitglipt. Acht erop dat de deurscharnier op de bovendeur van de kast vast blijft zitten (afb. L).

- Leg de bovendeur van de kast op de bodem en schroef de deurschranier erop d.m.v. schroeven (afb. L).

- Om sommige fouten van de meubel te elimineren, zijn plastic tussenplaatjes op de deurscharnier geplakt. Verwijder deze plastic tussenplaatsjes (afb. M).

- Verwijder de houders van de deurscharnieren van de bovendeur van het apparaat. Schroef de instelschroeven in de openingen op de bovendeur van het apparaat en laat er voldoende ruimte d.m.v. de afgrenzing van de deur van de kast (afb. N).

- Open de bovendeur van het apparaat. Plaats de bovendeur van de kast op de deur van het apparaat zo dat u de instelschroeven in de openingen op de deurscharnier schroeft (afb. N).

• Zet er de onderlegplaatjes en schroef de moeren op de instelschroeven (afb. N).
• Voor de juiste functie van het apparaat is het noodzakelijk een ruimte van 1-2 mm tussen de kast zelf en de deur van de kast te laten. Doe de deur dicht en voer de eindinstelling van de deur van de kast uit d.m.v. in- of uitschroeven van de instelschroeven voor verticale nivellering en d.m.v. van de openingen in de scharnier in andere richtingen (afb. P1).

bovendeur van het apparaat en de bovendeur van de kast instellen d.m.v. veereffect van de benedenbevestigingsdelen van de deur bij het vastmaken van de schroeven.

• Schuif het scharnierdeksel op de deurscharnier (afb. P2).
• Gebruik dezelfde werkwijze bij de benedendeur.

5. INBEDRIJFSTELLING

Na de levering van de koelkast wacht u

Gecombineerde koelkast met één compressor

• Plaats de benedenbevestigingsdelen van de deur aan de benedenkant van de bovendeur tussen de bovendeur van het apparaat en de bovendeur van de kast.
• Schroef de beneden- bevestigingsdelen van de deur vast aan de bovendeur van de kast d.m.v. schroeven (afb. O).
• Eerst dienen de moeren d.m.v. een vorksleutel losgemaakt te worden, nadien dienen de moeren, onderlegplaatjes en instelschroeven uit het benedendeel van de bovendeur van het apparaat uitgeschroefd en uitgenomen te worden!
• Voor de instelling van de afstand tussen de bovendeur van de kast en de kast zelf kunt u de schroeven losmaken, dan den afstand tussen de

ongeveer 12 uren die noodzakelijk zijn voor de stabilisering van de koelvloeistof in het koelsysteem. Maak de binnenruimte van het apparaat zorgvuldig schoon (zie kapittel onderhoud). De aansluiting van het apparaat op het lichtnet en de installatie in de keukenkast mag slechts door een vakkundige technicus uitgevoerd worden volgens de gebruiksaanwijzing (hoofdstuk Installatie) en rechtsvoorschriften. Dit apparaat is bestemd voor inbouw. Het apparaat moet op het lichtnet aangesloten worden overeenkomstig het etiket (binnen aan de linkerzijde).

Inschakeling van het apparaat

Na uitvoerige controle volgens „INBEDRIJSTELLING“ kan de koelkast op het lichtnet aangesloten worden en de thermostaat ingesteld worden. Schakel de koelkast nooit eerder in dan aangegeven is!

Uitschakeling van het apparaat

De koelkast/diepvriezer schakelt u uit door de thermostaatschakelaar in positie „0“ te zetten en de stekker uit het stopcontact te trekken.

6. BEDIENPANEEL (BR23.8, BR24.8)

De thermostaat van de koelkast/diepvriezer regelt automatisch de temperatuur binnen het apparaat. Voor de temperatuurinstelling zorgt de thermostaatschakelaar die in positie 1 tot 5 gezet kan worden waardoor de gewenste temperatuur bereikt wordt. Positie „0“ geeft aan dat de thermostaat uitgeschakeld is en niet koelt.

Controlelampjes van het bedienpaneel

Super freeze: oranje controlelampje brandt, indien SF schakelaar aan is.

Voeding: groen controlelampje gaat branden, zodra het apparaat op het lichtnet aangesloten wordt.

Alarm: rood controlelampje gaat branden indien de binnentemperatuur van de diepvriezer op kritische waarde stijgt.

Instelling van thermostaat

0 Apparaat is uitgeschakeld

1 – 2 Gebruik voor kortdurend bewaren van levensmiddelen in de koelkast. De schakelaar kunt u tussen de minimale en middelste positie zetten.

3 – 4 Gebruik voor langdurend bewaren van levensmiddelen in de koelkast. De schakelaar kunt u in de middelste positie zetten.
5 Gebruik voor invriezen van verse levensmiddelen. Bij de instelling van dit temperatuurniveau verhoogt de diepvriezer zijn vermogen om de hoogste temperatuur te bereiken. Nadat deze temperatuur bereikt wordt, kunt u de thermostaat-schakelaar opnieuw op een lager temperatuurniveau zetten.

Invriezen met Super freeze – toets van snel invriezen (SF)

Schakel de SF schakelaar in, de vriezer begint op maximum te vriezen (controleer of het oranje SF controlelampje brandt, nadat de SF schakelaar ingeschakeld werd). De temperatuur van de vriezer daalt en het apparaat schakelt naar de laagste temperatuur over.

Plaats levensmiddelen in de vriezer die snel ingevroren zullen worden, het best in bovenste lade. Zodra de levensmiddelen ingevroren zijn, dient de SF schakelaar uitgeschakeld te worden en de thermostaat thermostat in de gewoonlijke positie gezet te worden.

7. BEDIENPANEEL (BR24.9)

Instelling van vriezer thermostaat

1 – 2 Voor kortdurend bewaren van levensmiddelen in de vriezer zet de thermostaat schakelaar tussen de minimale en middelste positie.

3 – 4 Voor langdurend bewaren van levensmiddelen in de vriezer zet der thermostaat schakelaar in de middelste positie.

5 Voor invriezen van verse levensmiddelen. Na invriezen zet de thermostaat schakelaar opnieuw in de middelste positie voor langdurend bewaren.

Instelling van koelkast thermostaat

1 – 2 Hogere temp. – lager koelniveau
3 – 4 Middelbare temp. – middelbaar koelniveau
5 – Lage temp. – hoger koelniveau

Waarschuwing

De temperatuur binnen het apparaat wordt beïnvloed door de omgevingstemperatuur, temperatuur van bewaarde levensmiddelen en de frequentie van het openen van de deur van de koelkast of de vriezer. Dit apparaat beschikt over een inrichting die het koelvermogen regelt in afhankelijkheid van de buitentemperatuur. Normaal is hij ingesteld op „0“, behalve het geval wanneer de buitentemperatuur beneden 16°C ligt. Dan is het noodzakelijk deze inrichting in positie „1“ over te schakelen, waardoor de juiste werking van uw apparaat gegarandeerd wordt.

Opmerking

Bij de eerste inschakeling bereikt uw apparaat het optimale koelniveau gedurende 24 uren. Open de deur van de koelkast/diepvriezer niet te vaak.

Waarschuwing

Indien u het apparaat uitgeschakeld hebt door de thermostaat in positie „0“ te zetten of de stekker uit het stopcontact te trekken, wacht tenminste 5 minuten vóór de nieuwe inschakeling om de beschadiging van de compressor te voorkomen.

8. BEWAREN VAN LEVENSMIDDELEN IN UW KOELKAST/ DIEPVRIEZER

Koelkast

• Om de vochtigheid en daardoor ook het bevriezen van levensmiddelen te reduceren, plaats in de koelkast nooit vloeistoffen in geopende flessen. De bevriezing doet zich meestal voor in de koudste delen van de verdamper. Indien er hoge vochtigheid in de koelkast is, dient het apparaat vaker ontdooid te worden.
• Plaats nooit warm eten in de koelkast. Voordat u warm eten in de koelkast plaatst, laat u het eerst op kamertemperatuur afkoelen. Dit eten plaatst u in de koelkast zo dat het de circulatie van koude lucht niet hindert.
• Zorg ervoor dat geen levensmiddelen of verpakkingen de achterkant van de koelkast aanraken, de levensmiddelen zouden kunnen invrzien en de verpakking kan vastplakken en kapot gaan.
• Open de deur van de koelkast niet te vaak en laat hem niet te lang geopend.
• Bewaar vlees en vissen in gesloten potten of verpakt in plastic folie. Verbruik binnen 1 – 2 dagen.
• Fruit en groenten kunt u in de lade leggen zonder verpakking.

Bij het regelen van de temperatuur van

de koelkast neemt u in acht

• buitentemperatuur
• frequentie van het openen van de deur
• hoeveelheid levensmiddelen die in de koelkast bewaard worden
• plaatsing van het apparaat

Diepvriezer

• Uw diepvriezer dient tot langduring bewaren van diepgevroeren en ingevroeren levensmiddelen en tot maken van ijsblokjes.
• Plaats geen warme levensmiddelen in de diepvriezer.
• Plaats warmere levensmiddelen niet naast de ingevroerene, dit zou tot ontdooien kunnen leiden en vervolgens tot bederven van ingevroere levensmiddelen.

- Als u verse levensmiddelen wilt invriezen (vlees, vissen, gehakt, enz.), plaats ze separaat in zakjes zodat u nadien elk stuk afzonderlijk kunt nemen.

- Lees de aanwijzingen op de verpakking van de ingevroren levensmiddelen zorgvuldig. Indien er geen informatie staat over de bewaartijd, bewaar ze in de koelkast niet langer dan 3 maanden vanaf de verkoopdatum.

- Indien u ingevroren levensmiddelen koopt, controleer of ze bij juiste temperatuur ingevroeren werden en of de verpakking niet beschadigd is. Plaats de gekochte ingevroren levensmiddelen zo vroeg mogelijk in de diepvriezer.

- Indien de verpakking van het ingevroerene product opgeblazen is of zichtbare vochtige vlekken vertoont, is het hoogstwaarschinlijk dat het product onjuist bewaard werd en daardoor ook

beschadigd werd. Neem zulke levensmiddelen weg.

• De bewaartijd van ingevroren levensmiddelen hangt af van de buitentemperatuur, van de thermostaatinstelling, frequentie van het openen van de deur, soort van levensmiddelen de tijd tussen kopen en bewaren van levensmiddelen. Volg altijd de aanwijzingen op de verpakking en bewaar de levensmiddelen niet langer dan aangegeven is.
• Voor het invriezen van huisgekookte levensmiddelen gebruik de snel vriezende lade (de middelste).

Opmerking

Dek de levensmiddelen altijd toe of verpak ze, vooral levensmiddelen met intenzieve, doordringende geur. Leg nooit papier of plastic folie op de draadplankjes, ze zouden de luchtcirculatie tussen de roosters hinderen.

Ijsblokjes maken

Vul elk vakje van het ijsbakje tot 34 met water. Plaats het isjbakje terug in het ijsvak.

Opmerking

Bij de instelling van maximaal koelniveau,

bij hoge buitentemperatuur en met volle of bijna volle compartimenten van de koelkast/vriezer kan zich op de verdamper ijzel vormen. Indien deze situatie voorkomt, reduceer het koelvermogen zodat de verdamper automatisch kan ontdooien. Dit zorgt ook voor lager energieverbruik.

Bij stroomuitval

Stel bij stroomuitval vast hoe lang hij zal duren. Indien hij 12 uren niet overschrijdt, laat de levensmiddelen in de koelkast /diepvriezer en open de deur zo weinig mogelijk. Indien de stroomuitval meer dan 12 uren duurt en sommige levensmiddelen ontdooien, verbruik ze dan zo snel mogelijk.

Lange afwezigheid (vakantie enz.)

In geval van langere afwezigheid schakelt u het apparaat uit of maakt u het volledig leeg, droogt u het uit en laat u de deur zachtjes open. Zo voorkomt u vorming van schimmel en onaangename stank.

9. REINIGING EN ONDERHOUD

Voordat u de koelkast/diepvriezer reinigt, trek de stekker uit het stopcontact en ga zoals volgt voort:

• Trek het ijsbakje uit de vriezer.
• Laat de deur zachtjes open.
• Om het water in de vriezer gemakkelijk te kunnen uitdrogen, neem de onderste lade uit en droog het water met een doek uit.
• Voor sneller ontdooien kunt u de ijzel d.m.v. de meegeleverde krabber verwijderen. Gebruik geen metalen voorwerpen!!!
• Reinig de binnenruimte van de koelkast/vriezer d.m.v. een oplossing

van soda en warm water (1 lepeltje soda voor 2 liter warm water).

• Reinig de condensator

(de achterkant van de

koelkast) d.m.v. een vegertje of stofzuiger tenminste één keer per jaar.

- Gebruik nooit oplosmiddelen voor het reinigen van de binnenruimte van de koelkast!

Onderhoud

Het enige nodige onderhoud van uw koelkast is het vervangen van lampjes. Vergeet nooit eerst de stekker uit het stopcontact te trekken.

1. trek de stekker uit het stopcontact

2. verwijder het kapje (A) door op de haakjes aan beide zijden van het kapje te drukken.

3. Vervang de lamp (B) (niet meer dan 15 W)
4. plaats het kapje terug en sluit het apparaat weer aan

Ontdooien van de koelkast

De koelkast wordt tijdens de normale werking automatisch ontdooid. Het water wordt in een ondiep bakje verzameld, waaruit het automatisch verdampt.

Opmekring

Het ondiepe bakje en de opening voor waterafvoer (achterkant, achter de lade voor fruit en groenten) zou regelmatig gereinigd moeten worden, zodat het water zich niet op de bodem van de koelkast verzamelt, maar door de opening wegvloeit.

Ontdooien van de diepvriezer

De diepvriezer zou tenminste 2x per jaar ontdooid moeten worden.

Waarschuwing

Gebruik geen mechanische of andere wijzen voor het ontdooien dan degene die door de producent aanbevolen worden.

Opmerking

Indien er een ijslaag van 3-5 mm in de vriezerladen is, moet hij ontdooid worden. Verwijder de ijslaag niet d.m.v. metalen voorwerpen, op die manier zou het el. circuit van de vriezer onherstelbaar beschadigd kunnen worden! Gebruik de

meegeleverde plastic krabber. Neem de levensmiddelen uit en verpak ze in meerdere lagen papier of krant en plaats ze in de koelkast of op een andere koele plaats. Hoe langer de ingevroren levensmiddelen aan de kamertemperatuur blootgesteld worden, hoe korter wordt de bewaartijd. Om het ontdooien te versnellen, plaats in de vriezer één of meer bakjes met warm water. Droog de vriezer met een schone doek af.

Afwateringssysteem

Uw apparaat beschikt over een speciaal afwateringssysteem.

• Neem de onderste lade (A) uit de vriezer en leg hem op de bodem onder de uiloop van het afwateringssysteem die zich onderaan in de vriezer bevindt.
• Neem het afwateringsbuisje (B) dat zich aan de achterbinnenkant van de vriezer bevindt en leg het in de voeg van het afwateringssysteem, onderaan in de vriezer.
• Verwijder het water van de lade d.m.v. een spons of een doek.
• Reinig de binnenruimte van de vriezer met lauw water met wat mild schoonmaakmiddel. Gebruik geen abrazieve middelen die de oppervlakte zouden kunnen beschadigen.
• Droog de vriezer, plaats er de levensmiddelen terug en sluit het apparaat weer op het lichtnet aan. Stel de thermostaat op niveau 5. Na 24 uren kunt u de gewone koeltemperatuur weer instellen.

Indien de koelkast niet functioneert, controleer of:

• de stroom niet uitgevallen is
  • de stekker goed aangesloten is
  • de thermostaat niet in positie 0 is
• de toevoerkabel van de koelkast niet beschadigd is – andere apparaten zullen werken

Indien de koelkast niet voldoende koelt, controleer of:

• de koelkast niet overvuld is
• de thermostaat juist ingesteld is
• de deur goed gesloten is
• er voldoende ruimte rondom de koelkast is
- de deur niet te vaak geopend wordt en te lang open blijft

Indien de koelkast te veel lawaai maakt, controleer of:

• de koelkast waterpas staat
- hij geen andere voorwerpen aanraakt
- er geen bakjes of harde pakjes in de koelkast zitten die elkaar aanraken
- het koelgas dat in het afkoelingssysteem circuleert, kan zacht lawaai veroorzaken, ook als de compressor niet werkt.

Indien er water onderaan in de koelkast is, controleer os:

- de afvoeropening voor gecondenseerd water niet verstopt is

11. WIJZING VAN DE RICHTING VAN HET OPENEN VAN DE DEUR

Model BR24.8A, BR24.9A

Waarschuwing

Wees voorzichtig, zodat u uw vingers tussen de scharnieren niet klemt (deurscharnier bovenaan ^a en deurscharnier onderaan ^b .

• Verwijder de schroeven van de voorkant van de bovendeur van het apparaat. Leg de bovendeur van het apparaat op een veilige plaats (afb. S).
• Verplaats de blindeerklepjes van de opening aan de voorkant van de bovendeur van het apparaat in de openingen aan de tegenovergestelde zijde (afb. S).

• Open de deurscharnier bovenaan ^a en de deurscharnier ^b onderaan (afb. S) en demonteer ze (afb. T).

• Verplaats de blindeerklepjes aan de tegenovergestelde zijde (afb. T).

• Monteer de deurscharnier bovenaan ^a en de deurscharnier onderaan ^b in het tegenovergestelde hoek (afb. T).
  • Monteer de bovendeur van het apparaat (afb. U).
• Gebruik dezelfde werkwijze bij de benedendeur.
