Producttype	Vaatwasser
Merk	Frilec
Model	Stuttgart 295A++
Energieklasse	A++
Afmetingen (B x D x H)	60 x 60 x 85 cm
Gewicht	55 kg
Stroomvoorziening	230 V ~ 50 Hz
Vermogen	1900 W
Waterverbruik per cyclus	9,5 liter
Energieverbruik per cyclus	0,92 kWh
Aantal couverts	12
Programma's	Eco, Intensief, Snel, Glas, Voorweek
Functies	Uitgestelde start, Half belading, Start/ Pauze
Veiligheid	Waterbeveiliging, Kinderslot
Onderhoud en reiniging	Zelfreinigend filter, Service-indicator
Geluidsniveau	44 dB(A)
Kleur	Wit
Garantie	2 jaar
Repareerbaarheid	Reserveonderdelen beschikbaar (min. 10 jaar)

Veelgestelde vragen - Stuttgart 295A++ Frilec

Waar kan ik de handleiding voor de Frilec Stuttgart 295A++ downloaden?

U kunt de handleiding gratis downloaden op notice-facile.com door te zoeken op het model Stuttgart 295A++ van Frilec.

Hoe stel ik het vaatwasprogramma in?

Draai aan de programmaknop en selecteer het gewenste programma. Druk op Start/ Pauze om de cyclus te starten. Meer details vindt u in de handleiding.

Wat moet ik doen als het apparaat geen water inneemt?

Controleer of de waterkraan geopend is en of de slang niet geknikt is. Controleer ook het filter bij de waterinlaat. Indien het probleem aanhoudt, raadpleeg de handleiding.

Hoe gebruik ik vaatwastabletten, zout en glansspoelmiddel correct?

Plaats het tablet in het daarvoor bestemde vak. Voeg zout toe in de zouttank en glansspoelmiddel in het reservoir. Stel de dosering in volgens waterhardheid. Zie handleiding voor gedetailleerde instructies.

Waarom is mijn vaat niet droog na een cyclus?

Problemen met drogen kunnen worden verholpen door het glansspoelmiddel bij te vullen, de dosering te verhogen, of een programma met een hogere droogtemperatuur te kiezen. Controleer ook of de vaat niet overbelast is.

Hoe reinig ik het filter van de vaatwasser?

Draai het filter los onderin de machine, maak het schoon onder stromend water en plaats het terug. Doe dit regelmatig om verstoppingen te voorkomen. Raadpleeg de handleiding voor onderhoudsschema.

Het display geeft een foutcode aan. Wat nu?

Noteer de foutcode en raadpleeg de foutcodesectie in de handleiding. Vaak duidt een code op een eenvoudig probleem zoals een verstopte filter of te weinig zout. Reset de machine door de stekker 10 seconden uit te trekken.

Kan ik de vaatwasser inbouwen?

Ja, de Frilec Stuttgart 295A++ is geschikt voor inbouw. Zorg voor de juiste afmetingen en ventilatie. Raadpleeg de installatie-instructies in de handleiding.

Hoeveel geluid produceert deze vaatwasser?

Het geluidsniveau is ongeveer 44 dB(A), wat als stil wordt beschouwd. U kunt gerust een programma starten terwijl u slaapt of tv kijkt.

Wat is de energieklasse van dit apparaat?

De Frilec Stuttgart 295A++ heeft energieklasse A++, wat zeer zuinig is. Het jaarlijkse energieverbruik is ongeveer 262 kWh op basis van 280 standaard cycli.

GEBRUIKSAANWIJZING Stuttgart 295A++ Frilec

Lees deze Gebruikersinformatie zorgvuldig en houd deze binnen handbereik voor het geval u hem later nodig hebt. Geef deze handleiding ook mee aan een nieuwe eigenaar van het apparaat.

In deze handleiding staan secties met veiligheidsinstructies, bedieningsinstructies, installatie-instructies en tips bij het oplossen van problemen.

Leest u de handleiding zorgvuldig door voordat u de vaatwasser gaat gebruiken, dan kunt u de machine beter gebruiken en onderhouden.

Voordat u de servicedienst belt

Kijk eerst in de sectie "Tips" bij het oplossen van problemen; u kunt dan mogelijk zelf veel voorkomende problemen oplossen zodat u niet de hulp hoeft in te roepen van professionele monteurs.

1 Veiligheidsinformatie.... 3

2 Weggooien.... 4

3 Bediening.... 5

Bedieningspaneel.... 5

Onderdelen van de vaatwasser.... 6

4 Voordat u de machine voor het eerst gebruikt.... 6

Zout in de ontharder stoppen.... 6

Glansspoelmiddelreservoir vullen.... 8

Werking van het afwasmiddel.... 9

5 Rekken van de vaatwasser vullen.... 12

6 Een wasprogramma starten.... 16

Wascyclus tabel.... 16

Apparaat aanzetten.... 16

Programma wijzigen.... 17

Vaatwerk vergeten? 17

7 Onderhoud en schoonmaken.... 18

8 Installatie.... 20

Plaatsing en waterpas stellen.... 20

Watertoevoer en elektriciteit aansluiten.... 21

9 Tips bij het oplossen van problemen.... 23

Foutcodes.... 23

Voordat u de servicedienst belt.... 24

Technische informatie.... 26

Garantie- en servicebepalingen.... 28

OPMERKING:

De fabrikant kan zonder verdere voorafgaande kennisgeving wijzigingen aanbrengen op basis van een beleid waarbij het product voortdurend wordt ontwikkeld en aangepast.

1. Veiligheidsinformatie

WAARSCHUWING!

Neem bij het gebruik van de vaatwasser de standaard voorzorgsmaatregelen zoals:

In bepaalde omstandigheden kan er waterstofgas ontstaan in een heetwatersysteem dat meer dan twee weken niet is gebruikt. WATERSTOFGAS IS EXPLOSIEF. Is het heetwatersysteem meer dan twee weken niet gebruikt, draai dan voor het gebruik van de vaatwasser alle heetwaterkranen open en laat het water vervolgens voor een paar minuten door deze kranen stromen. Op deze manier verwijdert u al het waterstofgas als dat is ontstaan. Rook niet en gebruik ook geen open vuur terwijl u dit doet; het gas is immers brandbaar.

WAARSCHUWING! CORRECT GEBRUIK

• Ga niet op de deur of het rek van de vaatwasser staan of zitten, en gebruik deze ook niet op een andere manier dan waarvoor ze zijn bedoeld.
• Raak het verwarmingselement niet aan tijdens of direct na gebruik.
• Gebruik uw vaatwasser alleen wanneer alle afsluitende panelen netjes op hun plaats zitten. Open de deur heel voorzichtig wanneer de vaatwasser aan het werk is. U loopt de kans dat er water naar buiten spuit.
• Ga niet op de deur staan als die open is; zet er ook niets zwaars op. Het apparaat kan naar voren vallen.
• Let op het volgende wanneer u vaat inlaadt die moet worden gewassen:
  o Zorg ervoor dat scherpe voorwerpen de deurafsluiting niet kunnen beschadigen;
  o Laad scherpe messen met de handgreep naar boven om te voorkomen dat iemand zich snijdt.
  Waarschuwing: Messen en ander keukengerei met scherpe punten moeten in het rek worden gedaan met hun scherpe punten naar beneden of horizontaal worden neergelegd.
  • Zorg ervoor dat plastic voorwerpen het verwarmingselement niet raken wanneer u de vaatwasser gebruikt.
• Controleer of het bakje met afwasmiddel leeg is als de wascyclus klaar is.
• Was geen plastic voorwerpen tenzij nadrukkelijk wordt vermeld dat deze in de vaatwasser kunnen.

Controleer de aanbevelingen van de fabrikant als niet nadrukkelijk wordt vermeld dat iets van plastic in de vaatwasser kan.

• Gebruik alleen afwasmiddel en glansspoelmiddel dat geschikt is voor een automatische vaatwasser. Gebruik nooit zeep, gewoon wasmiddel of zeep om je handen te wassen in uw vaatwasser.
• In de vaste bedrading moeten extra mogelijkheden zijn ingebouwd om de hoofdstroomtoevoer naar het apparaat uit te schakelen; de scheiding tussen de contactpunten moet in alle polen ten minste 3 mm zijn.
• Houd kinderen uit de buurt van afwasmiddel en het glansspoelmiddel, en van de deur van de vaatwasser als die open staat; er kan nog steeds afwasmiddel in de machine zitten.
• Jonge kinderen mogen niet met het apparaat spelen. Let daarop en zorg daarvoor.
• De volgende personen mogen dit product alleen gebruiken als zij goed worden geïnstrueerd en in de gaten gehouden worden tijdens het gebruik van het apparaat door iemand die verantwoordelijk is voor hun veiligheid: kinderen, mensen met verminderde fysieke, zintuiglijke of geestelijke vermogens, en mensen zonder ervaring of kennis.
• Afwasmiddelen voor vaatwassers zijn heel erg basisch. Zij kunnen erg gevaarlijk zijn als ze worden ingeslikt. Vermijd contact met huid en ogen en houd kinderen weg van de vaatwasser als de deur open staat.
• Laat de deur niet open staan; iemand kan erover struikelen.
• Is de kabel voor de aansluiting op het lichtnet beschadigd, laat de fabrikant of diens servicedienst of een persoon die op dezelfde manier daartoe is gekwalificeerd, deze dan vervangen.
• Gooi verpakkingsmateriaal op de juiste manier weg.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en door personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en/of gebrek aan kennis als ze onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid of ze van deze persoon instructies krijgen hoe het apparaat op een veilige manier moet worden gebruikt en begrijpen wat de mogelijke gevaren zijn.

• Reinigings- en onderhoudswerkzaamheden mogen niet door kinderen worden uitgevoerd zonder toezicht.

• Gebruik de vaatwasser alleen maar waarvoor hij is bedoeld.

• De kabel voor de aansluiting op het lichtnet tijdens de installatie niet te veel buigen of pletten om gevaar te voorkomen.
• Knoei niet met de bediening.
• Sluit dit apparaat op de waterleiding aan met een nieuwe serie slangen; de oude slangen niet meer gebruiken.
• Zorg ervoor dat de openingen aan de onderkant niet door tapijt worden geblokkeerd.
• Alleen binnen gebruiken.
• Deze vaatwasser dient alleen gebruikt te worden voor de functies waarvoor deze ontworpen is.
• Deze vaatwasser is alleen geschikt voor gebruik binnenshuis.
• Deze vaatwasser is alleen geschikt voor normaal huishoudelijk gebruik.

DEZE VEILIGHEIDSINFORMATIE ZORGVULDIG LEZEN EN OPVOLGEN BEWAAR DEZE INSTRUCTIES

2. Weggooien

Gooi het verpakkingsmateriaal van de vaatwasser correct weg. Al het verpakkingsmateriaal kan opnieuw worden gebruikt.

Op plastic delen staan de standaard internationale afkortingen. (bijv. PS voor polystyreen, opvulmateriaal).

Op dit apparaat is de Europese richtlijn 2002/96/EC van toepassing aangaande elektrische en elektronische apparatuur -WEEE. Deze richtlijn specificeert het raamwerk voor het terugbrengen en hergebruiken van oude apparatuur in de EG.

WAARSCHUWING!

Verpakkingsmateriaal kan gevaarlijk zijn voor kinderen!

Ga alstublieft naar een kringloopwinkel of recycle-centrum om de verpakking en het apparaat af te danken. Knip het netsnoer af en maak het sluitmechanisme van de deur onbruikbaar.

Verpakkingsmateriaal van karton wordt gemaakt van gerecycled papier; gooit dit daarom weg met al het andere papierafval zodat het wordt gerecycled.

Door dit product op de correcte wijze weg te gooien helpt u mogelijke negatieve gevolgen voor het milieu en de volksgezondheid te voorkomen, die voortvloeien uit het op onjuiste wijze weggooien van dit product.

Neem alstublieft contact op met de gemeente en de plaatselijke vuilnisophaaldienst en afvalverwerking als u nauwkeurig informatie wilt over het afdanken van dit product.

BELANGRIJK!

Lees alle bedieningsinstructies voordat u de vaatwasser voor het eerst gebruikt; zo behaalt u het beste resultaat met uw vaatwasser.

3. Bediening

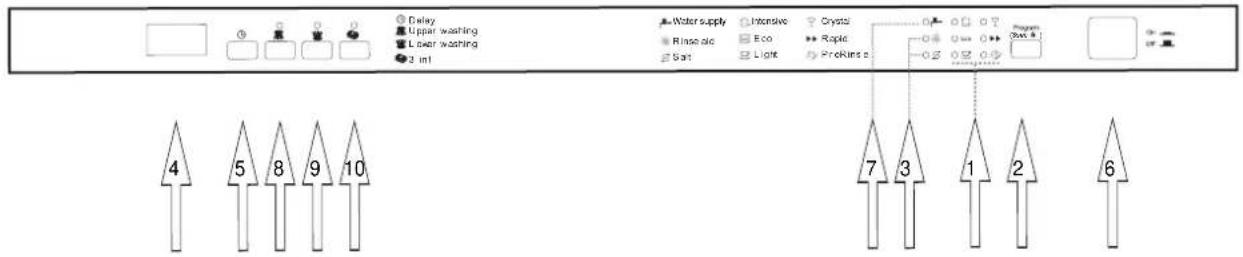

Bedieningspaneel

1. Indicatielampje programmaknop: als u een wasprogramma selecteert, gaat het desbetreffende lampje branden.
2. Programmakeuzeknop/kinderslotknop: druk op deze knop om een programma te selecteren. Het kinderslot komt beschikbaar als u de knop gedurende 3 seconden ingedrukt houd, "LO" gaat 6 keer knipperen op het bedieningspaneel.
3. Indicatielampje zout en glansspoelmiddel: gaat branden als de houder moet worden bijgevuld.
4. Bedieningspaneel: toont de vertragingstijd, foutcodes of de resterende tijd dat een programma nog loopt.
5. Vertragingsknop: deze knop biedt u de mogelijkheid om de start van elk programma te vertragen tot maximaal 24 uur (afhankelijk van het model). Selecteer de starttijd van de door u gewenste vertraging door op de knop "DELAY" (vertraging) te drukken. Meermaals drukken verhoogt het aantal uren vertragingstijd.
6. AAN/UIT-knop: om de stroomtoevoer in- en uit te schakelen.
7. Controleer de watertoevoer indicator: Het indicatorlampje licht op als de kraan wordt uitgeschakeld of de watertoevoer wordt onderbroken of als er een knik in de toevoerslang zit.
8. Afwassen van het bovenste gedeelte: het licht gaat aan als u op deze knop drukt en de bovenste sproeiarm aan het wassen is.
9. Afwassen van het onderste gedeelte: het licht gaat aan als u op deze knop drukt en de onderste sproeiarm aan het wassen is.
10. 3-in-1-functie: Het product wordt aangeboden met extra functies. De extra functie kan worden gebruikt bij het programma als "Intensive", "ECO" en "licht".
11. Nadat u het gewenste programma heeft gekozen, de deur sluiten. De afwasmachine staat nu in de actieve stand en gaat het programma afwerken.

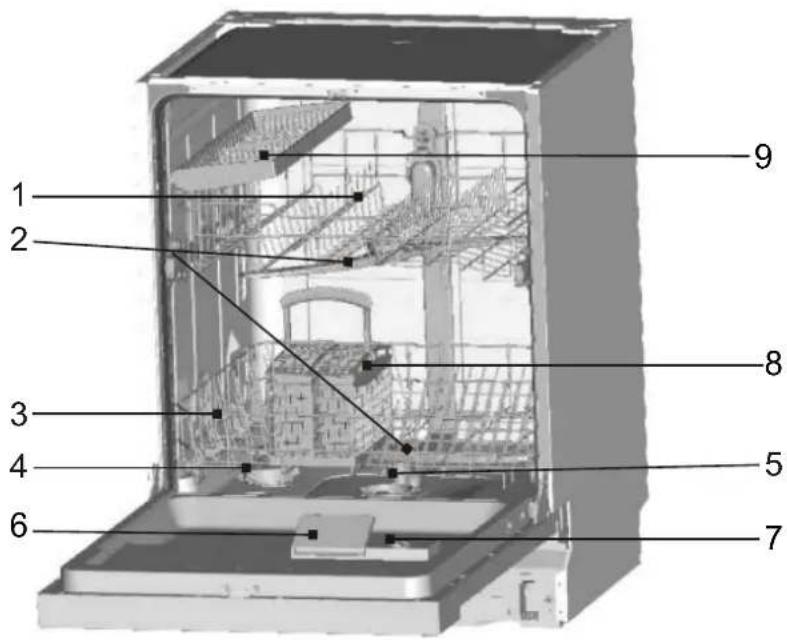

Onderdelen van de vaatwasser

1 2 3 4 6 7 5 8 9

Voorkant

1 Bovenrek
2 Sproei-armen
3 Onderrek
4 Waterontharder
5 Filters
6 Reservoir voor afwasmiddel
7 Reservoir voor glansspoelmiddel
8 Bestekmandje
9 Vorkenrekje

4. Voordat u de machine voor het eerst gebruikt

Voordat u de machine voor het eerst gebruikt:

A. Zout in de ontharder stoppen
B. Glansspoelmiddelreservoir vullen
C. Werking van het afwasmiddel

A. Zout in de ontharder stoppen

Gebruik altijd zout dat is bedoeld voor gebruik in een vaatwasser.

OPMERKING: Heeft uw model geen waterontharder, sla deze sectie dan over.

WATERONTHARDER

De hardheid van water verschilt van plaats tot plaats. Gebruikt u hard water in de vaatwasser, dan vormt er zich aanslag op de borden en het bestek. In het apparaat zit een speciale ontharder die zout gebruikt dat speciaal is ontworpen om kalk en mineralen uit het water te verwijderen.

Het zoutreservoir zit onder het onderste rek en moet als volgt worden gevuld:

Let op!

Gebruik alleen zout dat specifiek is ontworpen voor gebruik in vaatwassers! Alle andere soorten zout die niet specifiek zijn ontworpen voor gebruik in een vaatwasser, voornamelijk tafelzout, beschadigen de waterontharder. Bij schade door gebruik van ongeschikt zout geeft de fabrikant geen garantie en is hij ook niet aansprakelijk voor mogelijke schade.

Zout alleen bijvullen voordat u een van de volledige wasprogramma's begint.

Hiermee voorkomt u dat er afgescheiden zoutkorrels of zout water voor langere tijd achterblijft op de bodem van de machine; dit veroorzaakt corrosie.

Na de eerste wascyclus gaat het licht van het bedieningspaneel uit.

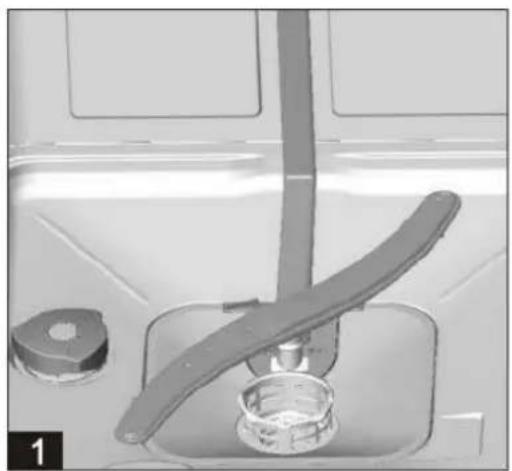

A. Verwijder het onderste rek en schroef vervolgens de deksel los van de zoutcontainer.
1
B. Vult u het reservoir voor de eerste keer, vul hem dan voor 2/3 met water (ongeveer 500 ml).
C. Stop het uiteinde van de meegeleverde trechter in het gat en giet er 2 kg zout door. Het is heel normaal als er een beetje water uit de zoutcontainer komt.
D. Schroef de deksel voorzichtig terug.
E. Gewoonlijk gaat het waarschuwingslampje voor het zout in 2-6 dagen uit nadat het zoutreservoir met zout is gevuld.

OPMERKING:

1. Het zoutreservoir moet worden bijgevuld wanneer het waarschuwingslampje voor zout op het bedieningspaneel aan gaat. Hoewel het zoutreservoir vol genoeg is, gaat het lampje niet uit voordat het zout helemaal is opgelost. Zit er geen waarschuwingslampje voor zout op het bedieningspaneel (bij sommige modellen), dan kunt u zelf bepalen wanneer u zout in de ontharder moet doen op basis van de cycli die de vaatwasser heeft doorlopen (zie het volgende schema).

2. Is er zout gemorst, dan kunt u een inweekprogramma draaien om dit zout te verwijderen.

B. Glansspoelmiddelreservoir vullen

Functie van het glansspoelmiddel

Glansspoelmiddel wordt automatisch toegevoegd tijdens de laatste spoeling; door deze laatste spoeling droogt de vaat dan zonder vlekken en strepen.

Let op!

Gebruik alleen merk glansspoelmiddelen voor vaatwassers. Vul het glansspoelmiddelreservoir nooit met iets anders zoals schoonmaakmiddel voor de vaatwasser of vloeibaar afwasmiddel. Dit beschadigt het apparaat.

Wanneer moet u het reservoir voor glansspoelmiddel vullen?

Zit er geen waarschuwingslampje voor glansspoelmiddel op het bedieningspaneel, dan kunt u afleiden hoeveel glansspoelmiddel er nog is aan de hand van de kleur van de optische peilaanduiding "D" naast de dop. Is de container van het glansspoelmiddel helemaal vol, dan is de hele peilaanduiding donker. Naarmate de hoeveelheid glansspoelmiddel afneemt, wordt de donkere stip kleiner. Er mag nooit minder dan 1/4 glansspoelmiddel over zijn.

Naarmate de hoeveelheid glansspoelmiddel afneemt, wordt de donkere stip op de peilaanduiding van het glansspoelmiddel kleiner zoals hieronder te zien is.

Vol

3/4 vol

1/2 vol

1/4 vol - bijvullen om vlekken te voorkomen

○ Leeg

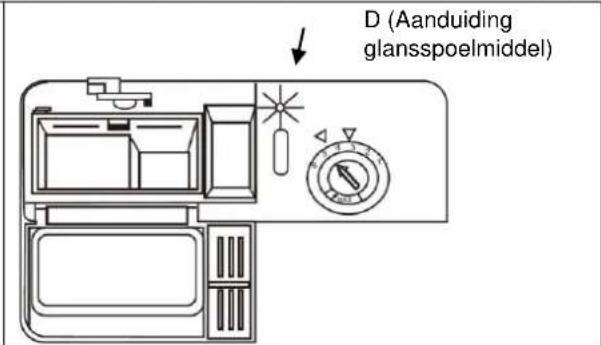

D (Aanduiding glansspoelmiddel)

GLANSSPOELMIDDELRESERVOIR

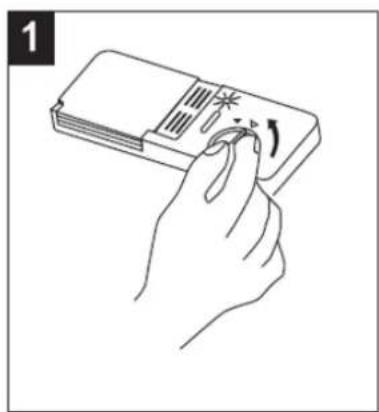

1 Om het reservoir te openen, draai de dop naar de (linker) pijl "open" en til deze eruit.
2 Giet het glansspoelmiddel in het reservoir zonder te overvullen.
3 Stop de dop weer terug uitgelijnd op de pijl "open" en draai hem vervolgens naar de (rechter) pijl "dicht".

Het glansspoelmiddel wordt tijdens de laatste spoeling gebruikt om te voorkomen dat er waterdruppels achterblijven op uw vaat, die vlekken en strepen kunnen achterlaten. Het middel bevordert ook het drogen omdat daardoor water van de vaat afglijdt. Uw vaatwasser is gemaakt voor het gebruik van vloeibare glansspoelmiddelen. Het glansspoelmiddelreservoir zit aan de binnenkant van de deur naast het afwasmiddelreservoir.

Om het reservoir te vullen moet u de dop openen en het glansspoelmiddel in het reservoir gieten tot de peilaanduiding helemaal zwart is geworden. Er kan ongeveer 140 ml in het glansspoelmiddelreservoir. Vul het reservoir niet te vol; anders kan het gaan schuimen. Veeg wat u morst op met een vochtige doek. Vergeet niet de dop terug te doen voordat u de deur van de vaatwasser sluit.

Let op!

Veeg al het glansspoelmiddel dat u morst bij het vullen, op met een absorberende doek om te voorkomen dat er bij de volgende was enorm veel schuim ontstaat.

Glansspoelmiddelreservoir afstellen

Het glansspoelmiddelreservoir heeft vier of zes standen. Begin altijd met het reservoir ingesteld op stand "4". Hebt u last van vlekken en droogt de vaat niet goed, vergroot dan de hoeveelheid glansspoelmiddel dat wordt toegevoegd door de deksel van het reservoir af te halen en de wijzer op "5" te zetten. Droogt de vaat nog niet goed of zijn er nog steeds vlekken, zet de wijzer dan steeds weer een nummer hoger totdat er geen vlekken meer op de vaat zitten. Wij suggereren dat u de wijzer op "5" zet (fabrieksinstelling is "5").

4 3 2 5 6 7 MAX Hendel aanpassen (spoelen)

OPMERKING: Stel een hogere dosis in als er waterdruppels of kalkresten op de vaat zitten na het wassen. Stel een kleinere dosis in als er plakkerige witte strepen op de vaat zitten of een blauwige laag op glas of de lemmets van messen.

C. Werking van het afwasmiddel

Er zijn afwasmiddelen met chemische bestanddelen nodig om vuil te verwijderen, vuil te vergruizelen en het uit de vaatwasser weg te voeren. De meeste commerciële kwaliteitsafwasmiddelen zijn voor dit doel geschikt.

Geconcentreerd afwasmiddel

Op basis van hun chemische samenstelling kunnen afwasmiddelen voor vaatwassers in twee basistypes worden verdeeld:

■ conventionele, basische afwasmiddelen met bijtende bestanddelen
■ laag basische geconcentreerde afwasmiddelen met natuurlijke enzymen.

Het gebruik van een "Eco" wasprogramma samen met geconcentreerde afwasmiddelen vermindert vervuiling en is goed voor uw vaat; deze wasprogramma's zijn speciaal gericht op de vuil-oplossende eigenschappen van de enzymen van het geconcentreerde afwasmiddel. Hierdoor kan een "Eco" wasprogramma waarin geconcentreerde afwasmiddelen worden gebruikt, hetzelfde resultaat geven als een "intensief" programma.

Vaatwastabletten

Vaatwastabletten van verschillende merken lossen op met verschillende snelheden. Hierdoor kunnen sommige afwasmiddelen tijdens korte programma's niet oplossen en hun volledige schoonmaakkracht bereiken.

Gebruik daarom lange programma's wanneer u vaatwastabletten gebruikt, om er zeker van te zijn dat alle resten van het afwasmiddel worden verwijderd.

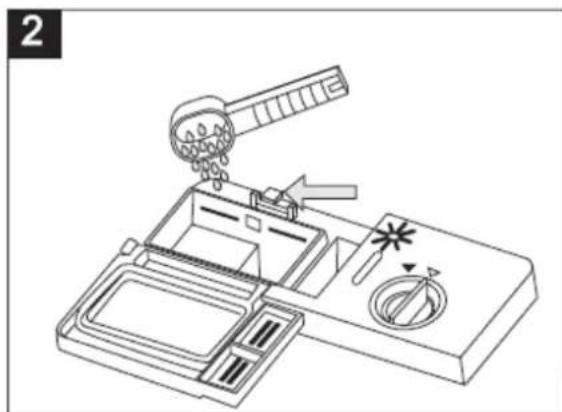

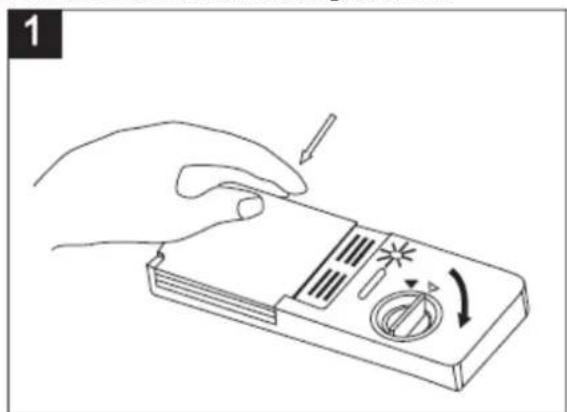

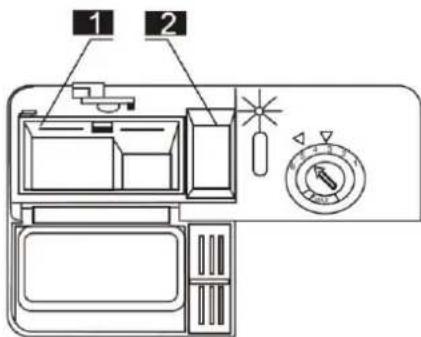

Reservoir afwasmiddel

Het reservoir moet voor het begin van iedere wascyclus worden gevuld volgens de instructies in de wascyclustabel. Uw vaatwasser gebruikt minder afwasmiddel en glansspoelmiddel dan conventionele vaatwassers. In het algemeen hebt u maar een eetlepel afwasmiddel nodig voor een normale lading. Voor viezere vaat is meer afwasmiddel nodig. Vul alleen maar met afwasmiddel vlak voordat u de vaatwasser aanzet, anders kan het afwasmiddel vochtig worden en lost het niet goed op.

Hoeveel afwasmiddel moet u gebruiken?

1

2

OPMERKING:

1 Zit de deksel dicht, druk dan op de ontgrendelknop. De deksel gaat open.

2 Vul alleen maar met afwasmiddel vlak voordat u een wascyclus begint. Gebruik alleen maar merk afwasmiddelen voor vaatwassers.

WAARSCHUWING!

Afwasmiddel voor vaatwassers is corrosief. Houd het buiten bereik van kinderen.

Gebruik alleen afwasmiddel dat specifiek is gemaakt voor gebruik in vaatwassers. Houd uw afwasmiddel koel en droog. Doe geen poederafwasmiddel in het reservoir totdat u het wasprogramma gaat starten.

Afwasmiddel vullen

Vul het afwasmiddelreservoir met afwasmiddel. De markering geeft het doseringsniveau aan; dit is rechts afgebeeld.

1 Plek voor afwasmiddel voor de hoofdwascyclus; "MIN" betekent ongeveer 20 gr. afwasmiddel.

2 Plek voor afwasmiddel voor de voorwascyclus; ongeveer 5 gr. afwasmiddel.

Houd u aan de aanbevelingen van de fabrikant wat betreft dosering en opslag zoals die op de verpakking staat van het afwasmiddel.

Sluit de deksel en druk erop tot het is vergrendeld.

Is de vaat erg vies, doe dan extra afwasmiddel in het vak voor het voorwasafwasmiddel. Dit afwasmiddel begint te werken tijdens de voorwasfase.

OPMERKING:

Op de laatste pagina staat informatie over de hoeveelheid afwasmiddel voor ieder programma. Er kunnen zich verschillen voordoen door de mate van vervuiling en de specifieke hardheid van het water.

Houdt u aan de aanbevelingen van de fabrikant die op de verpakking staat van het afwasmiddel.

Afwasmiddelen

Er zijn drie soorten afwasmiddel:

1. Met fosfaten en met chloor
2. Met fosfaten en zonder chloor
3. Zonder fosfaten en zonder chloor.

Gewoonlijk bevat nieuw vaatwaspoeder geen fosfaat. Hierdoor ontbreekt de wateronthardingswerking van fosfaat. In dit geval raden we aan zout in het zoutvak te doen zelfs als de hardheid van water slechts 6 dH is. Gebruikt u afwasmiddelen zonder fosfaten met hard water, dan verschijnen er vaak witte spikkels op vaat en glaswerk. Voeg in dit geval meer afwasmiddel toe om betere resultaten te bereiken. Afwasmiddelen zonder chloor bleken alleen maar een beetje. Sterke en gekleurde spikkels verdwijnen niet geheel. Kies in dit geval een programma met een hogere temperatuur.

Gebruik van "3 in 1" afwastabletten

Algemeen advies

1. Voor het gebruik van deze producten moet u eerst controleren of de hardheid van het water in uw gebied geschikt is voor het gebruik van deze producten volgens de instructies van de afwasmiddelfabrikant (zie de verpakking).
2. Deze producten moeten uitsluitend worden gebruikt volgens de instructies van de afwasmiddelfabrikant.
3. Als u problemen ondervindt bij het eerste gebruik van "3 in 1" producten neem dan contact op met de advieslijn van de afwasmiddelfabrikant (het telefoonnummer staat vermeld op de verpakking van het product).

Deze producten zijn afwasmiddelen met een gecombineerde afwasmiddel, glansspoelmiddel en zoutfunctie. Voor het gebruik van deze producten moet u eerst controlleren of de hardheid van het water in uw gebied geschikt is voor het gebruik van deze producten van de afwasmiddelfabrikant (zie informatie op de verpakking).

Advies

Bij het gebruik van gecombineerde producten zijn de indicatielampjes van het glansspoelmiddel en het zout niet meer van nut. Het kan daarom handig zijn om de laagst mogelijke instelling voor waterhardheid te selecteren.

Om de functie "3 in 1" te selecteren

1. Zet het apparaat aan en selecteer het "3 in 1" wasprogramma door op de knop "3 in 1" te drukken tot het indicatielampje van het "3 in 1" programma knippert.
2. Het "3 in 1" wasprogramma zal beschikbaar zijn na het indrukken van de start/pauze-knop, en het "3 in 1" indicatielampje gaat branden.

Om de "3 in 1" functie te annuleren:

Volg de richtlijnen "Een lopend programma annuleren".

Als u besluit om over te schakelen naar het gebruik van een standaard wasmiddelsysteem adviseren wij u om :

1. Zowel het zout- als het glansspoelmiddelreservoir opnieuw te vullen.
2. De waterhardheid op de hoogst mogelijke instelling te zetten en de afwasmachine drie ECO-wasbeurten te laten draaien met een lege machine.
3. Stel de waterhardheid in volgens de richtlijnen voor uw gebied (voor meer informatie verwijzen wij u naar de handleiding).

Opmerking: de "3 in 1" wascyclus is een extra functie en moet dus worden gebruikt in combinatie met een ander programma.

5. Rekken van de vaatwasser vullen

Let bij het vullen van uw vaatwasser op het volgende om het beste uit uw apparaat te halen. Eigenschappen en ontwerp van de rekken en de bestekbak kunnen van model tot model verschillen.

Let op het volgende voor en na het vullen van de rekken van de vaatwasser

Schraap grote hoeveelheden restanten van de vaat. U hoeft de vaat niet met heet water voor te spoelen. Doe de voorwerpen op de volgende manier in de vaatwasser:

1. Zet voorwerpen als kopjes, glazen, potten en pannen op hun kop.
2. Zet gebogen of holle voorwerpen scheef neer zodat het water eruit en eraf kan lopen.
3. Zorg ervoor dat de voorwerpen stevig staan en niet kunnen omvallen.
4. Zorg ervoor dat de sproei-armen tijdens het wassen vrij kunnen bewegen en niet door vaat worden geblokkeerd.

Was hele kleine voorwerpen niet in de vaatwasser; zij kunnen makkelijk uit de rekken vallen.

Vaat verwijderen

Haal eerst het onderste rek leeg en daarna het bovenste zodat er geen water van het bovenste rek in het onderste rek kan druipen.

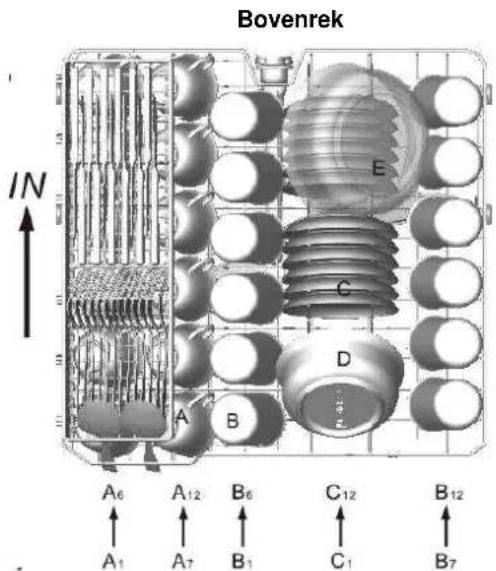

Bovenste rek van de vaatwasser vullen

Het bovenste rek is ontworpen voor kwetsbaardere en lichtere vaat zoals glazen, koffie- en theekopjes, schoteltjes en borden, kleine kommen en ondiepe pannen die niet te vies zijn. Zet het serviesgoed en de kookspullen zo neer dat het niet door het sproeiwater van zijn plaats komt.

Bovenrek IN A6 A12 B6 C12 B12 A1 A7 B1 C1 B7

Bovenrek
Soort	Voorwerp
A	Kopje
B	Glas
C	Schoteltje
D	Schaal
E	Schaal

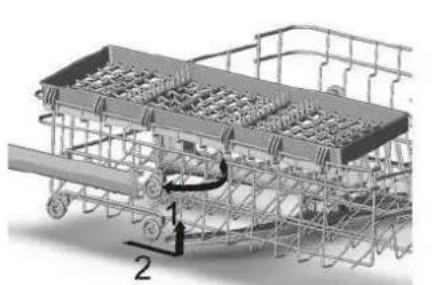

Bovenste rek van de vaatwasser afstellen

U kunt zo nodig de hoogte van het bovenrek aanpassen om meer ruimte in het boven- of onderrek te maken voor groot keukengerei. U kunt de hoogte van het bovenrek veranderen door wielen op een andere hoogte op de rails te zetten. Lange voorwerpen, opdienbestek, opschepgerei voor sla of messen moet u op het bestekrekje leggen zodat deze dingen het ronddraaien van de sproei-armen niet blokkeren. U kunt het rekje naar achteren vouwen of verwijderen als u hem niet gebruikt.

U kunt grote voorwerpen die moeilijk zijn schoon te maken het beste in het onderrek doen zoals hieronder is afgebeeld: potten, pannen, deksels, serveerschalen en kommen.

U kunt serveerschalen en deksels het beste aan de zijkant van de rekken plaatsen om te voorkomen dat zij de bovenste sproei-arm blokkeren.

Potten, serveerschalen en dergelijke moet u altijd ondersteboven neerzetten.

Diepe potten moet u altijd scheef zetten zodat het water eruit kan lopen.

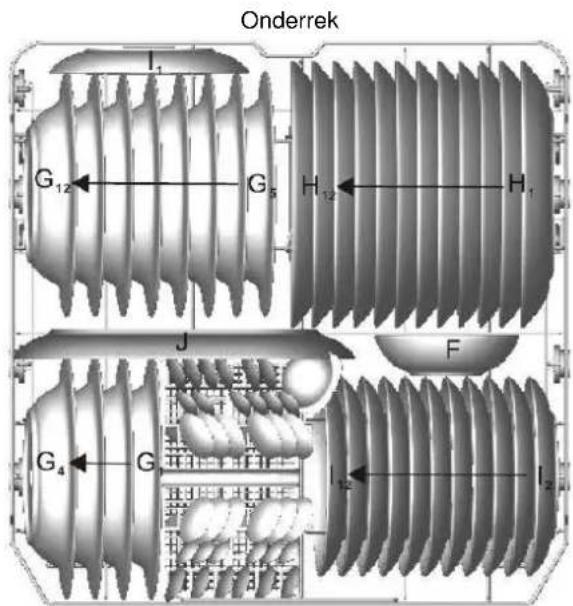

In het onderrek zitten rijen tanden die u kunt neerklappen zodat u dat rek met meer en grotere potten en pannen kunt vullen.

Onderrek G₁₂ G₃ H₁₂ H₁ J F G₄ G I₁ I₂

Onderrek
Soort	Voorwerp
F	Schaal
G	Diep bord
H	Plat bord
I	Dessertbord
J	Ovaal bord

\* Onderrek

Vouwrekken

Vouwrekken bestaan uit twee delen op het onderrek van uw machine. Met behulp van vouwrekken kunt u grote voorwerpen zoals potten en pannen neerzetten. U kunt zo nodig ieder deel apart opvouwen of alle delen tezamen zodat er meer ruimte ontstaat. U kunt vouwrekken naar boven doen of opvouwen.

Bestekbakje en vorkenrekje

Doe bestek in het bestekbakje met de handvatten naar beneden: Heeft het rek bakjes aan de zijkant, doe lepels dan apart in de daartoe bestemde ruimtes, leg met name lang keukengerei horizontaal vooraan het bovenrek.

Bestekbakje
Soort	Voorwerp
1	Theelepels
2	Dessertlepels
3	Soeplepels
4	Juslepel
5	Opschepvork
6	Vorken
7	Messen
8	Opscheplepels

Het volgende bestek/de volgende vaat is ongeschikt voor de vaatwasser

Bestek met handvatten van hout, hoornen porselein of paarlemoer.

Plastic voorwerpen die niet hittebestendig zijn.

Ouder bestek met geplakte onderdelen die niet tegen hoge temperaturen kunnen.

Verlijmd bestek of vaatwerk.

Tinnen of koperen voorwerpen.

Loden kristalglas.

Stalen voorwerpen die kunnen roesten.

Houten platte borden.

Voorwerpen die zijn gemaakt van kunstvezels.

WAARSCHUWING!

Voorkom dat voorwerpen door de bodem steken.

Beperkt geschikt

Bepaalde glassoorten worden dof na een groot aantal keren te zijn gewassen.

Zilveren en aluminium onderdelen neigen tot verkleuren tijdens het wassen.

Geglazuurde patronen kunnen vervagen als ze regelmatig in de vaatwasser worden gewassen.

OPMERKING: Stop geen voorwerpen in de vaatwasser met sigarettenas, kaarsvet, lak of verf. Koopt u nieuw vaatwerk, zorg er dan voor dat het geschikt is voor vaatwassers.

OPMERKING: vul de vaatwasser niet te vol. Er kunnen slechts 12 borden in van een standaard maat. Gebruik geen borden die niet geschikt zijn voor vaatwassers. Dit is van belang voor goede resultaten en voor een redelijk energieverbruik.

Vullen met bestek en vaatwerk

Doe het volgende voordat u de vaatwasser vult met vaat:

Gooi grote restjes weg.

Maak sporen zacht van aangebrand voedsel in pannen.

Let op het volgende bij het plaatsen van vaatwerk en bestek:

Vaatwerk en bestek mogen niet de draaibeweging van de sproei-armen blokkeren.

Plaats holle voorwerpen zoals kopjes, glazen en pannen met de opening naar beneden in de vaatwasser zodat ze geen water kunnen opvangen.

Vaat en voorwerpen mogen niet in elkaar zitten of elkaar bedekken.

■ Glazen mogen elkaar niet raken; dit om schade te voorkomen.

■ Doe grote voorwerpen die het moeilijkst zijn schoon te maken in het onderrek.

■ Het bovenrek is meer voor kwetsbaar en lichter serviesgoed zoals glazen, koffie- en theekopjes.

Let op!

Messen met lange lemmets die rechtop staan, vormen een gevaar!

Lange en/of scherpe onderdelen van het bestek zoals snijmessen moeten horizontaal worden neergelegd in het bovenrek.

Schade aan glas en ander vaatwerk

Mogelijke oorzaken:

■ Soort glas of fabricageproces. Chemische samenstelling van afwasmiddel.
■ Watertemperatuur en duur van het programma van de vaatwasser.

Gesuggereerde oplossing:

■ Gebruik glas en porselein vaatwerk waarvan de fabrikant heeft aangegeven dat het in de vaatwasser kan.
■ Gebruik een zacht afwasmiddel waarvan is aangegeven dat het vaatvriendelijk is. Probeer zo nodig meer informatie te krijgen van afwasmiddelfabrikanten.
■ Kies een programma met een lage temperatuur.
■ Haal glas en bestek zo snel mogelijk uit de vaatwasser nadat het programma is voltooid, om schade te voorkomen.

Aan het einde van het afwassen

Als de wascyclus is voltooid, zoemt de zoemer van de vaatwasser zes keer en stopt vervolgens. Zet het apparaat uit met de AAN/UIT-knop, draai de watertoevoer dicht en open de deur van de vaatwasser. Wacht een paar minuten voordat u de vaatwasser leeg maakt zodat de vaat en het keukengerei niet meer heet zijn en dus minder snel breken. Vaat en keukengerei drogen ook beter.

6. Een wasprogramma starten

Programma	Informatie cyclus kiezen	Beschrijving cyclus	Afwasmiddel voor/hoofd	Duur (min)	Verbruik (kWh)	Water (L)
^ Intensief	Voor de vuilste ladingen zoals potten, pannen, schalen voor ovenschotels die een tijd hebben gestaan zodat het voedsel is ingedroogd.	VoorwasspoelingHoofdwas (60°C)Spoeling 1Spoeling 2Hete spoelingDrogen	5/25 g 194 1. (Of 3 in 1)	20 15
^ Eco (*EN50242)Standaard programma)	Voor gewoon vuile ladingen zoals potten, borden, glazen en niet erg vuile pannen, standaard dagelijkse cyclus.	VoorwasspoelingHoofdwas (46°C)SpoelingHete spoelingDrogen	5/25 g 191 0. (Of 3 in 1)	92 11.5
^ Licht	Economische en snelle wascyclus die u moet gebruiken voor kwetsbare voorwerpen die zeer gevoelig zijn voor hoge temperaturen. (Cyclus uitvoeren onmiddellijk na gebruik.)	VoorwasspoelingHoofdwas (46°C)SpoelingHete spoelingDrogen	5/20 g 176 0. (Of 3 in 1)	75 11.5
^ Kristal	Voor niet erg vuile ladingen zoals borden, glazen, kommen en niet erg vuile pannen.)	Hoofdwas (46°C)SpoelingHete spoelingDrogen	5/20	135	0.70	8.5
^ Snel	Een korte was voor ladingen die maar een beetje vuil zijn en die niet hoeven te worden gedroogd.	Hoofdwas (40°C)Hete spoeling	15 42 0.50 6
^ Voorspoelen	Om vaat te spoelen die u later die dag wilt wassen	Voorwasspoeling	/	9 0.01	5

*EN 50242: dit programma is de test cyclus. Volgens de norm EN 50242 werd het programma als volgt getest:

• Capaciteit: 12 couverts
• Positie bovenkorf: lage positie
• Instelling glansspoelmiddel: 5 (of 4 voor houder met 4 instellingen).

Apparaat aanzetten

Een wasprogramma starten

Trek het onder- en bovenrek naar buiten, zet de vaat erin en

1. duw ze terug. U kunt het best het onderrek eerst laden en dan het bovenrek (zie de sectie "Vaatwasser vullen"). Vullen met wasmiddel (zie de sectie "Zout, afwasmiddel en glansspoelmiddel").
2. Steek de stekker in het stopcontact. De voeding is 220-240 V AC 50 HZ, de specificatie van de contactdoos is 12 A 250 VAC.50 HZ.

Zorg ervoor dat de watertoevoer aan staat en er volledige waterdruk is. Open de deur, druk op de AAN/UIT-knop. Druk op de knop "programma" om de gewenste "wascyclus" te kiezen. (zie de sectie "Wascyclustabel")

Controleer met een beetje kracht of de deur goed dicht zit.

OPMERKING: U kunt een klik horen wanneer de deur goed dicht zit.

Wanneer de afwas voorbij is, kunt u de schakelaar uitschakelen door op de AAN/UIT-knop te drukken.

Programma wijzigen

Vooronderstelling: Een cyclus die aan de gang is, kan alleen worden veranderd als hij slechts korte tijd bezig is geweest. Anders is het afwasmiddel al met het water gemengd en heeft het apparaat misschien het afwaswater al afgevoerd. Als dit zo is, moet het afwasmiddelreservoir opnieuw worden gevuld (zie de sectie "Met afwasmiddel vullen").

Druk op de "AAN/UIT" knop om het programma te annuleren, druk daarna weer op de "AAN/UIT" knop om het apparaat weer aan te zetten, wijzig het programma vervolgens naar de gewenste cyclusinstelling (zie de sectie "Een wasprogramma starten". . ."). Sluit vervolgens de deur.

OPMERKING: Opent u de deur terwijl u wast, dan pauzeert het apparaat en gaat er een alarmbel af; op het display staat E1. Sluit u de deur, dan gaat het apparaat weer verder met de cyclus.

De 6 programmalampjes laten de status zien van de afwasmachine:

a) Een van de programmalichten aan --> cyclus loopt

b) Een van de programmalichten knippert --> pauze.

OPMERKING: Gaan alle lichten aan, dan is er iets niet goed met het apparaat. Zet de netstroom en de watertoevoer uit voordat u de servicedienst belt.

Vaatwerk vergeten?

U kunt vaatwerk dat u bent vergeten er altijd bijstoppen zolang de houder met afwasmiddel niet open is gegaan.

1 Open de deur een beetje zodat het afwassen stopt.
2 Zodra de sproei-arm niet meer werkt, kunt u de deur helemaal openen.
3 Voeg vergeten vaatwerk toe.
4 Sluit de deur; het apparaat gaat na 10 seconden weer verder met de cyclus.

WAARSCHUWING!

Het is gevaarlijk om de deur te openen terwijl er wordt afgewassen; u kunt u branden aan het hete water. Schakel de vaatwasser uit.

Alleen als er op het display ----" staat en de zoemer 6 keer klonk, is het programma gestopt.

1. Schakel de vaatwasser uit; druk op de AAN/UIT-knop.
2. Zet de waterkraan uit.

Open de deur voorzichtig. Er kan hete stoom ontsnappen als u de deur open doet.

■ Hete vaat is erg gevoelig voor stoten. Laat vaatwerk daarom altijd ongeveer 15 minuten afkoelen voordat u dit uit de vaatwasser haalt.
■ Open de deur van de vaatwasser, laat deze op een kier staan en wacht een paar minuten voordat u het vaatwerk uit de machine haalt. Hierdoor is het koeler en beter gedroogd.

De vaatwasser leeg halen

Het is normaal dat de vaatwasser nat is van binnen.

Maak eerst het onderrek leeg en dan het bovenrek. Hierdoor kan er geen water druipen van het bovenrek op de vaat in het onderrek.

7. Onderhoud en schoonmaken

Filtersysteem

Het filter voorkomt dat er grote resten en allerlei andere zaken in de pomp komen. Resten kunnen soms het filter blokkeren.

1 2 3

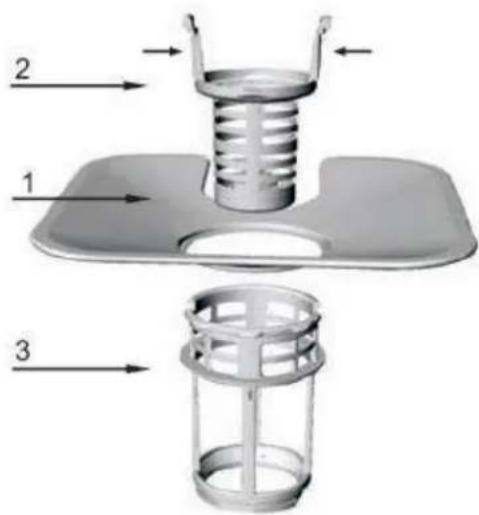

Het filtersysteem bestaat uit een grof filter, een plat (hoofdfilter) en een microfilter (fijn filter).

1 Plat filter

Voedsel en brokstukken worden opgevangen door een speciale sproeier op de onderste sproei-arm.

2 Grof filter

Grote brokstukken zoals botten en glas die de afvoer kunnen verstoppen, worden opgevangen in het grove filter.

Knijp zachtjes in de nokjes bovenop het filter en haal het los om iets wat in het filter zit te verwijderen.

3 Microfilter

Dit filter vangt vuil en voedselresten op in de opvangruimte zodat deze niet weer op de vaat kunnen komen te zitten tijdens een cyclus.

- Controleer de filters op resten iedere keer wanneer de vaatwasser is gebruikt.

- Schroef het grove filter los om het filtersysteem te verwijderen. Verwijder alle voedselresten en spoel de filters schoon met stromend water.

Stap 1: draai het grove filter linksom en til het dan op;

Stap 2: til het platte filter op

OPMERKING: Door het opvolgen van stap 1 en vervolgens stap 2 verwijdert u het filtersysteem. Doe het in de omgekeerde volgorde (eerst stap 2, dan stap 1) en u installeert het filtersysteem.

Filtereenheid

De filtereenheid moet worden schoongemaakt voor de beste prestaties en resultaten. Het filter verwijdert efficiënt voedseldelen uit het afwaswater zodat het afwaswater tijdens een cyclus opnieuw kan worden gebruikt. Het is daarom een goed idee om de grotere voedseldelen die in het filter zijn opgevangen, na iedere wascyclus te verwijderen door het halfronde filter af te spoelen met stromend water. Trek naar boven aan de komhendel om de filtereenheid te verwijderen. U moet de hele filtereenheid een maal per week schoonmaken. Gebruik een schoonmaakborstel om het grove filter en het microfilter schoon te maken. Zet de filterdelen vervolgens weer in elkaar zoals hierboven is afgebeeld en plaats de hele eenheid terug in de vaatwasser, plaats hem in zijn houder en druk de eenheid naar beneden. Gebruik de vaatwasser nooit zonder de filters. Stopt u het filter niet goed terug dan kan het apparaat mogelijk minder goed werken en kunnen vaat en keukengerei worden beschadigd.

WAARSCHUWING!

Gebruik de vaatwasser nooit zonder de filters. Klop niet op de filters wanneer u deze schoonmaakt. De filters kunnen anders verbuigen waardoor de vaatwasser niet goed meer werkt.

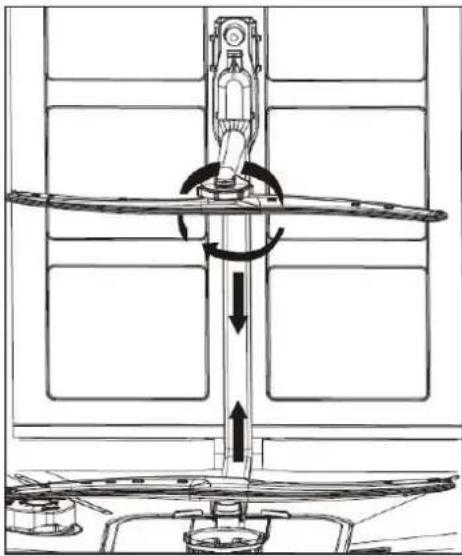

Sproei-armen reinigen

De sproei-armen moeten regelmatig worden schoongemaakt omdat hard water de sproeiers van de sproei-armen en de lagers verstopt. Sproei-armen verwijdert u als volgt: schroef de moer van de sproei-arm rechtsom los, haal de sluitring van de bovenkant van de sproei-arm en verwijder de arm. Was de armen in warm zeepwater en maak de sproeiers schoon met een zachte borstel. Zet de armen terug nadat u deze zorgvuldig hebt afgespoeld.

Vaatwasser onderhoud

Maak het bedieningspaneel met een enigszins vochtige doek schoon en maak het vervolgens goed droog.

Gebruik een goede politoerwas voor apparaten om de buitenkant schoon te maken. Gebruik nooit scherpe voorwerpen, schuursponsjes of scherpe schoonmaakmiddelen om een onderdeel van de vaatwasser schoon te maken.

Beschermen tegen bevriezen

Staat uw vaatwasser tijdens de winter in een onverwarmde ruimte, vraag uw onderhoudsmonteur dan om het volgende:

1. De stroomtoevoer naar de vaatwasser afsluiten.
2. De watertoevoer afsluiten en de watertoevoerleiding losmaken van de waterkraan.
3. Laat het water weglopen uit de toevoerleiding en de waterkraan. (Vang het water op in een pan)
4. Maak de toevoerleiding van het water weer vast aan de waterkraan.
5. Verwijder het filter in de onderkant van de kuip en spons het water uit de opvangbak.

Deur reinigen

Gebruik alleen maar een zachte, warme, vochtige doek om de rand van de deur schoon te maken. Gebruik geen spuitbusreiniger ter voorkoming dat er water in het slot van de deur en elektrische onderdelen komt.

Gebruik ook geen schurende schoonmaakmiddelen of schuursponsjes op oppervlaktes want zijn maken krassen op de afwerking. Bepaalde papieren schoonmaakdoeken kunnen ook krassen of sporen achterlaten op het oppervlak.

WAARSCHUWING!

Gebruik nooit een spuitbusreiniger om het deurpaneel schoon te maken ter voorkoming dat het slot van de deur en elektrische onderdelen beschadigd raken. Gebruik geen schuurmiddel of bepaalde papieren keukendoeken; deze kunnen krassen of vlekken achterlaten op het roestvrijstalen oppervlak.

Hoe kunt u de vaatwasser in goede staat houden?

Na iedere wasbeurt

Zet na iedere wasbeurt de watertoevoer naar het apparaat uit en laat de deur een beetje op een kier staan zodat er geen vocht en stank in de machine komen vast te zitten.

Stekker losmaken

Haal altijd de stekker uit het stopcontact voordat u schoonmaakt of onderhoud uitvoert. Neem geen risico's.

Geen oplosmiddelen of schurende schoonmaakmiddelen

Gebruik geen oplosmiddelen of schurende schoonmaakmiddelen om de buitenkant en rubberen onderdelen van de vaatwasser schoon te maken. Gebruik alleen maar een doek en warm zeepwater. Verwijder spikkels en vlekken van het oppervlak van het binnenwerk met een doek die is vochtig gemaakt met water en een beetje witte azijn of met een speciaal schoonmaakmiddel voor vaatwassers.

Let op:

Laat professionele installateurs slangen en elektrische apparaten installeren.

Wanneer u met vakantie gaat

Gaat u met vakantie, dan kunt u het beste een wascyclus draaien met een lege vaatwasser en vervolgens de stekker uit het stopcontact trekken, de watertoevoer uitzetten en de deur van het apparaat een beetje op een kier zetten. Op deze manier gaan de afdichtingen langer mee en ontstaat er geen stank in het apparaat.

Apparaat verplaatsen

Moet u het apparaat verplaatsen, probeer het dan verticaal te houden. Als het absoluut noodzakelijk is, leg het dan op zijn rug.

Afdichtingen

Voedsel dat achterblijft in de afdichtingen kan stank veroorzaken in de vaatwasser. Maak de afdichtingen regelmatig schoon met een vochtige spons om dit te voorkomen.

Waarschuwing
	Gevaar van elektrische schok!Schakel de elektriciteit uit voordatu de vaatwasser installeert.Doet u dit niet, dan kunt u een elektrische schok krijgen of dood gaan.

8. Installatie

Berg deze instructiehandleiding goed op zodat u hem later nog kunt raadplegen. Wordt het apparaat verkocht, weggegeven of verhuisd, houd de handleiding dan bij het apparaat zodat de nieuwe eigenaar zijn voordeel kan doen met de adviezen van deze handleiding.

Lees deze instructiehandleiding zorgvuldig door: er staat belangrijke informatie in over veilige installatie, gebruik en onderhoud van het apparaat.

Moet het apparaat ooit worden verplaatst, houd het dan recht; als het absoluut noodzakelijk is, leg het dan op zijn rug.

Plaatsing en waterpas stellen

1. Verwijder al de verpakking van het apparaat en controleer of het tijdens transport niet is beschadigd. Is het beschadigd, neem dan contact op met de winkelier en ga niet verder met het installatieproces.

2. Controleer de vaatwasser door hem zo neer te zetten dat de zijkanten of achterpaneel de belendende kastjes of zelfs de muur raken. U kunt dit apparaat ook wegwerken onder een werkblad (zie het instructieblad Montage).

3. Plaats de vaatwasser op een stevige vloer die waterpas is. Is de vloer ongelijk, dan kunt u de pootjes aan de voorkant van het apparaat aanpassen totdat het horizontaal staat (de hellingshoek mag niet meer dan 2 graden zijn). Staat het apparaat goed waterpas, dan is het stabieler en beweegt en vibreert het veel minder en maakt het minder lawaai terwijl het werkt.

Watertoevoer en elektriciteit aansluiten

Alleen een gekwalificeerde vakman mag de elektriciteit en het water aansluiten.

De vaatwasser mag niet op de waterslangen of de elektriciteitskabel staan.

Het apparaat moet met nieuwe slangen worden aangesloten op het waterleidingnetwerk. Gebruik geen ude slangen.

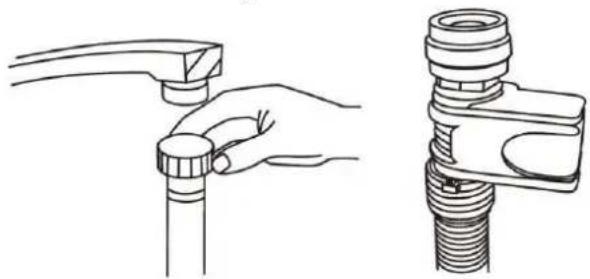

De watertoevoerslang aansluiten

Maak de toevoerslang voor koud water vast aan een koppelstuk met schroefdraad (3/4 inch) en zorg ervoor dat het goed vast zit. Zijn de waterslangen nieuw en zijn ze nog niet voor een lange tijd gebruikt, laat het water dan stromen en zorg ervoor dat het water helder is en vrij van onzuiverheden. Neemt u deze voorzorgsmaatregelen niet, dan is er de kans dat de watertoevoer wordt geblokkeerd waardoor het apparaat beschadigd raakt.

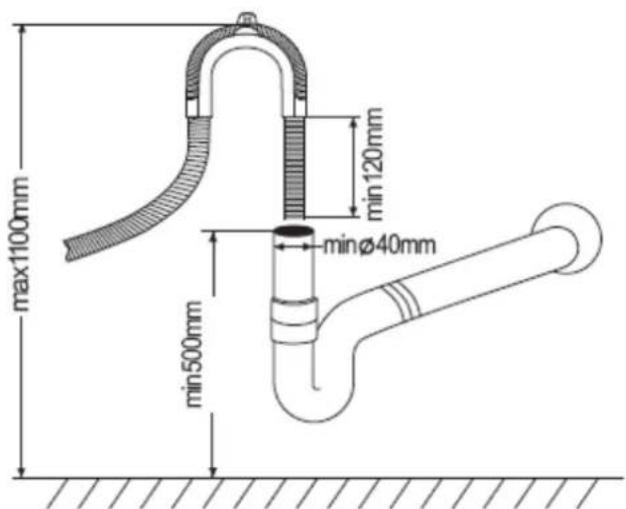

De waterafvoerslang aansluiten

max1100mm min120mm minØ40mm min500mm

Maak de afvoerslang van uw apparaat vast aan de afvoerpijp zonder deze te buigen. Is de slang niet lang genoeg, vraag dan een bevoegd servicebedrijf om een verlenging te maken van hetzelfde materiaal als de oorspronkelijke slang. De slang inclusief een verlenging mag niet langer zijn dan 4 meter. Is de afvoerslang langer dan 4 meter dan wordt uw vaat niet goed schoongemaakt. Maak uw slang goed vast aan de afvoerpijp om te voorkomen dat hij losraakt tijdens het wassen.

Let op het volgende voordat u de stekker in het stopcontact steekt.

• Het stopcontact moet geaard zijn en voldoen aan alle regels;
• Het stopcontact moet berekend zijn op de maximale belasting van het apparaat; dit staat op het typeplaatje aan de binnenkant van de deur (zie de beschrijving van het apparaat);
• De spanning (voltage) van de voeding moet binnen de waarden vallen die staan aangegeven op het typeplaatje aan de binnenkant van de deur;
• De stekker van het apparaat moet in het stopcontact passen. Vraag een bevoegd elektricien (zie hulp) om de stekker te vervangen als dit niet zo is; gebruik geen verlengsnoeren of stekkerdozen.

Is het apparaat eenmaal geïnstalleerd, dan moet u makkelijk bij de voedingskabel kunnen en het stopcontact.

De kabel mag niet worden gebogen of samengeperst.

Is de voedingskabel beschadigd, dan moet deze door de fabrikant of diens technische hulpdienst worden vervangen om alle mogelijke gevaren te voorkomen (zie Hulp).

Het bedrijf stelt zichzelf niet aansprakelijk voor incidenten die zich voordoen als deze regels niet worden nageleefd.

Advies over de eerste wascyclus

Nadat het apparaat is geïnstalleerd, vult u het zoutreservoir direct helemaal voordat u de eerste wascyclus gaat uitvoeren; voeg ongeveer 2 kg zout toe (zie Glansspoelmiddel en geraffineerd zout). Het water kan overstromen; dit is normaal en maakt u zich daar niet druk over. Het is ook normaal dat het lichtje voor WEINIG ZOUT een paar cycli blijft knipperen nadat u het zout hebt toegevoegd.

Apparaat plaatsen

Het apparaat op de gewenste plaats installeren. De achterkant van het apparaat moet tegen de achtermuur rusten en de zijkanten tegen de belendende kastjes of muur. De vaatwasser is uitgerust met slangen voor de watertoevoer en -afvoer die naar links of rechts kunnen worden geleid om de juiste installatie mogelijk te maken.

Apparaat waterpas stellen

Staat het apparaat op zijn plaats, stel het dan waterpas door de hoogte van het apparaat aan te passen; stel hiervoor de pootjes af door ze naar binnen of buiten te schroeven. Het apparaat mag in ieder geval niet meer dan 2° overhellen.

OPMERKING: De pootjes kunnen maximaal 20 mm worden afgesteld.

Achtergebleven water uit de slangen laten lopen

Is de gootsteen 1000 mm hoger van de vloer dan kan het water dat is achtergebleven in de slangen, niet direct weglopen in de gootsteen. U moet dit water dan laten weglopen in een kom of daartoe geschikte bak die u buiten de gootsteen vasthoudt en lager is dan de gootsteen.

Waterafvoer

Sluit de waterafvoerslang aan. De afvoerslang moet juist worden aangesloten om lekken te voorkomen. Zorg ervoor dat de toevoerslang niet is geknakt of geplet.

Verlengslang

Moet u de afvoerslang verlengen, gebruik dan hetzelfde soort slang.

Deze slang mag niet langer zijn dan 4 meter; anders wast de vaatwasser minder schoon.

Sifonverbinding

De afvalverbinding moet tussen de 50 cm (minimum) en 100 cm (maximum) hoog zijn van de onderkant van de schotel. De afvoerslang moet worden vastgemaakt met een slangklem.

Vaatwasser starten

Let op het volgende voordat u de vaatwasser start:

1 De vaatwasser moet waterpas en stevig vast staan.
2 De toevoerkraan moet open staan.
3 De verbindingen van de leidingen mogen niet lekken.
4 De draden moeten stevig zijn verbonden.
5 De elektriciteitstoevoer moet aan staan.
6 Er mogen geen knopen zitten in de toevoer- en afvoerslangen.
7 Alle verpakkingsmaterialen en papieren met tekst moeten uit de vaatwasser zijn gehaald.

Let op

Stop deze handleiding bij al het andere gedrukte materiaal na de installatie. Gebruikers hebben baat bij de inhoud van deze handleiding.

9. Tips bij het oplossen van problemen

Foutcodes

Het apparaat laat foutcodes zien om u bij storingen te waarschuwen.

Code	Betekenis	Mogelijke oorzaak
E1	Deur staat open	De deur staat open terwijl de vaatwasser werkt.
E2	Watertoevoer	Watertoevoer werkt niet.
E3	Waterafvoer	Waterafvoer werkt niet.
E4	Temperatuursensor	Temperatuursensor werkt niet
E5	Overstroming/lekkage	Er is overstroming/lekkage
E6	Waterlekkage	Er is waterlekkage
E7	Verwarmingselement	Abnormale verwarming
E8	Wateromleidingsysteem	Storing wateromleidingssysteem

WAARSCHUWING!

Is er een overstroming, zet dan eerst de hoofdwatertoevoer uit voordat u de servicedienst belt. Staat er water in de grondbak door te veel vullen of een klein lek, verwijder dit water eerst voordat u de vaatwasser opnieuw start.

Voordat u de servicedienst belt

Bekijk de overzichten op de volgende bladzijden. Misschien hoeft u dan de servicedienst niet te bellen.

Probleem	Mogelijke oorzaak	Wat moet u doen?
Vaatwasser werkt niet.	Zekering is doorgebrand of de stroomonderbreker heeft gewerkt.	Zekering vervangen of de stroomonderbreker resetten. Ontkoppel alle andere apparaten die op dezelfde stroomkring zitten als de vaatwasser.
	Elektriciteit staat niet aan.	Zorg ervoor dat de wasmachine aan staat en dat de deur goed dicht zit. Zorg ervoor dat het elektriciteitssnoer goed in het stopcontact zit.
	Waterdruk is laag.	Controleer of de watertoevoer goed is bevestigd en of de watertoevoer open staat.
Afvoerpomp werk niet.	Overstroming	Het systeem is zo ontworpen dat het een overstroming waarneemt. Het zet dan de circulatiepomp uit en de afvoerpomp aan.
Geluid	Het is normaal dat u geluiden hoort.	Geluid van de opening van de afwasmiddelhouder.
	Kookgerei zit niet goed in de rekken of er is iets kleins gevallen in de rekken.	Zorg ervoor dat alles goed vast zit in de vaatwasser.
	Motor bromt.	De wasmachine is niet regelmatig gebruikt. Gebruikt u de afwasmachine niet vaak, vergeet hem dan niet te vullen en hem iedere week leeg te pompen. Dit houdt de afdichting vochtig.
Zeepsop in de kuip	Verkeerd afwasmiddel	Gebruik alleen afwasmiddel dat bedoeld is voor vaatwassers, om zeepsop te voorkomen. Als dit gebeurt, open de vaatwasser en laat het zeepsop verdampen. Giet een kleine vijf liter koud water in de kuip. Sluit en vergrendel de vaatwasser en start de wascyclus "Weken" om het water kwijt te raken. Herhaal dit zo nodig.
Vlekken op de binnenkant van de kuip.	Gemorst glansspoelmiddelEr is wasmiddel met kleurstof gebruikt.	Veeg gemorst glansspoelmiddel altijd onmiddellijk op.Zorg ervoor dat u wasmiddel zonder kleurstof gebruikt.
Vaat en platte spullen niet schoon	Onjuist programmaRek verkeerd geladen	Kies een sterker programma.Zorg ervoor dat het afwasmiddelreservoir en de sproei-armen niet worden geblokkeerd door groot vaatwerk.
Spikkels en een waas op glas en plat vaatwerk.	1 Buitengewoon hard water2 Lage toevoertemperatuur3 Vaatwasser te vol4 Verkeerd geladen5 Oud of vochtig poederwasmiddel6 Leeg glansspoelmiddelreservoir7 Verkeerde dosering wasmiddel	Spikkels van glas verwijderen:1 Haal al het metalen keukengerei uit de vaatwasser.2 Voeg geen afwasmiddel toe.3 Kies de langste cyclus.4 Start de vaatwasser en laat hem tussen de 18 en 22 minuten lopen; hij moet dan bezig zijn met de hoofdwas.5 Open de deur en giet twee kopjes wit azijn in de onderkant van de vaatwasser.6 Doe de deur dicht en laat de vaatwasser zijn cyclus afmaken. Werkt de azijn niet: Doe hetzelfde als hierboven, maar gebruik een 1/4 kopje (60 ml) citroenzuurkristallen in plaats van azijn.
Dof glaswerk	Combinatie van zacht water en te veel wasmiddel	Gebruik minder wasmiddel als u zacht water hebt en kies een korte cyclus om het glaswerk te wassen en schoon te krijgen.
Gele of bruine laag aan de binnenkant.	Thee- en koffievlekken	Gebruik een oplossing van een 1/2 kop bleekmiddel en 3 koppen warm water om de vlekken met de hand te verwijderen.WAARSCHUWINGU moet na een cyclus twintig minuten wachten om het verwarmingselement te laten afkoelen voordat u het binnenwerk kunt schoonmaken; anders kunt u zich branden.
	IJzerafzetting in het water kan een laag over alles veroorzaken.	U moet een bedrijf bellen dat is gespecialiseerd in het ontharden van water, voor een speciaal filter.
Witte laag aan de binnenkant.	Mineralen van hard water	Gebruik een vochtige spons met afwasmiddel voor de vaatwasser om het binnenwerk schoon te maken; draag rubberen handschoenen. Gebruik alleen maar afwasmiddel voor de vaatwasser, om schuim en zeepsop te voorkomen.
Deksel van de houder voor het afwasmiddel vergrendelt niet.	Gemorste resten reinigingsmiddel blokkeren de vergrendeling van het deksel	Veeg de resten reinigingsmiddel weg, zodat het deksel weer goed sluit.
Er blijft afwasmiddel achter in het reservoir.	Vaat blokkeert de houders van het afwasmiddel.	Stop de vaat opnieuw en deze keer correct in de vaatwasser.
Stoom	Normaal verschijnsel.	Er komt wat stoom uit de ontluchting bij de deurvergrendeling tijdens het drogen en het afvoeren van water.
Zwarte of grijze sporen op vaat.	Aluminium keukengerei heeft tegen de vaat geschuurd.	Poets de sporen weg met een licht schurend schoonmaakmiddel.
Er staat water onderin de kuip.	Dit is normaal.	Een beetje schoon water rond de afvoer in de bodem van de kuip "smeert" de waterafdichting.
Vaatwasser lekt.	Reservoir te vol of vlekken van het glansspoelmiddel	Vul het glansspoelmiddelreservoir niet te vol. Door gemorst glansspoelmiddel kan het gaan schuimen en overstromen. Veeg vlekken glansspoelmiddel op met een vochtige doek.
	Vaatwasser staat niet waterpas.	Zorg ervoor dat de vaatwasser waterpas staat.

Technische specificaties van huishoudelijke vaatwasser volgens EU-richtlijn 1059/2010:

Importeur	FRILEC
Model	STUTTGART295A++
Standaard aantal couverts 12
Energie-efficiëntie klasse 1 A++
Jaarlijks energieverbruik 2 259kWh
Energieverbruik van standaard reinigingscyclus 0.92kWh
Energieverbruik in uitgeschakelde stand 0.1W
Energieverbruik in ingeschakelde stand 0.9W
Jaarlijks waterverbruik 3	3220 liter
Droogefficiëntie, klasse 4	A
Standaard reinigingscyclus5 ECO
Programmaduur van reinigingscyclus 191 min
Geluidsniveau dB(A) re 1 pW	47
Plaatsing	Inbouw
Kan worden ingebouwd	Ja
Hoogte	82.0 cm
Breedte	59.6 cm
Diepte (inclusief aansluitingen)	55.5 cm
Energieverbruik	1850 W
Nominale spanning/frequentie	AC 220-240 V/ 50 Hz
Waterdruk (stroomdruk)	0.4-10bar=0.04-1.0MPa
Watertemperatuur	Max. 61 °C

1. A+++ (hoogste efficiëntie) tot D (laagste efficiëntie).

2. Het energieverbruik van "259" kWh per jaar is gebaseerd op 280 standaardreinigingscycli met koud water en het verbruik van de zuinige modi. Het werkelijke energieverbruik is afhankelijk van de manier waarop het apparaat wordt gebruikt.

3. Het waterverbruik van "3220" liter per jaar is gebaseerd op 280 standaard reinigingscycli. Het werkelijke waterverbruik is afhankelijk van de manier waarop het apparaat wordt gebruikt.

4. A (hoogste efficiëntie) tot G (laagste efficiëntie).

5. Dit programma is geschikt voor normaal vervuild tafelgerei en is het efficiëntste programma op het gebied van het gecombineerde energie- en waterverbruik voor dat soort tafelgerei.

Het apparaat voldoet bij levering aan de huidige Europese normen en richtlijnen.

-LVD 2006/95/EC

-EMC 2004/108/EC

-EUP 2010/1016

OPMERKING: Bovenstaande waarden zijn gemeten in overeenstemming met de normen onder de opgegeven gebruiksomstandigheden. De resultaten kunnen enorm variëren, afhankelijk van de hoeveelheid en mate van vervuiling van het servies, de waterhardheid, de hoeveelheid afwasmiddel, enz.

Deze handleiding is gebaseerd op de normen en regels van de Europese Unie.

GARANTIEBEPALINGEN

1. Deze garantiebepalingen gelden uitsluitend voor de oorspronkelijke koper en voor huishoudelijk gebruik van het apparaat in Nederland. Bij doorverkoop van gebruiker aan gebruiker vervalt de garantie.
2. De garantie geldt slechts indien, bij eventueel beroep op de garantiebepalingen, dit garantiebewijs wordt getoond, samen met de originele aankoopnota.
3. Geen garantie zal van toepassing zijn op gebreken, veroorzaakt door beschadigingen, ruwe of onoordeelkundige behandeling, nalatigheid van de gebruiker, het gebruik van het apparaat op een onjuiste spanning, of gebruik voor een ander doel dan waarvoor het geleverd werd. Er kan ook geen beroep op de garantie gedaan worden als het typeplaatje met serienummer is veranderd of verwijderd en wanneer door ondeskundigen aan het apparaat is gewerkt.
4. Buiten garantie vallen: glas, gloeilampen, kunststof onderdelen of accessoires, draadmanden en/of separatie schotten, lak- en/of emaille beschadigingen.
5. De garantie vangt aan op de dag van plaatsing en houdt in: Twee jaar garantie op het gehele koel-vriesmeubel en de elektrische apparatuur zoals thermostaat, thermische beveiliging, relais, ventilator, transformator, schakelaar enz, met uitzondering van de onder 4 genoemde onderdelen.
6. De garantie omvat uitsluitend het vervangen van defecte of beschadigde onderdelen voor zover wij ons volgens deze garantiebepalingen verantwoordelijk hebben gesteld.
7. Voorrijdkosten, arbeidsloon, transport- en/of verpakkingskosten, alsmede het transportrisico (voor apparaten die slechts in onze eigen werkplaats gerepareerd kunnen worden) worden niet door de garantie gedekt en zijn voor rekening van de gebruiker. Zie ook onze 'servicebepalingen' waarin o.a. de berekening van de voorrijdkosten en het arbeidsloon worden omschreven. NB: Reparatiekosten moeten direct voldaan worden. Indien facturering van de monteurskosten wordt verlangd, zullen deze worden verhoogd met een bepaald bedrag aan administratiekosten.
8. Wij zijn niet verantwoordelijk voor werkzaamheden of reparatiekosten, niet in onze opdracht door derden uitgevoerd en evenmin voor kosten of gevolgen, hoe dan ook, direct of indirect uit een storing, gebrek of onoordeelkundig gebruik van het apparaat voortvloeiend.
9. Vervanging van onderdelen verlengt de garantietermijn niet.

FRILEC SERVICEBEPALINGEN

1. Beschadigde apparaten bij ontvangst niet in gebruik nemen maar direct melden bij uw leverancier. Eventuele terugname van beschadigde, gebruikte apparaten is niet mogelijk.
2. De eerste 24 maanden na aankoopdatum wordt voor serviceverlening ten aanzien van gevallen, welke onder deze garantiebepalingen ressorteren, niets in rekening gebracht.
3. Vanaf twee jaar na de aankoopdatum worden in rekening gebracht:

a. de voorrijdkosten
b. het arbeidsloon
c. alle vervangen onderdelen.

1. Bij klantenbezoek dienen alle kosten en gebruikte materialen à contant te worden voldaan met inachtname van het onder de punten 2-4 van de servicebepalingen genoemde, ongeacht de aard der werkzaamheden.
2. Eventuele toezending van onderdelen geschiedt onder rembours.

Voor service:

Frilec www.domest.nl – zie service

Tel. [phone]

Fax. [phone]

E-mail: [e-mail]

Naam/adres/woonplaats koper:

Importeur: DOMEST import - export B.V.

J.F. Kennedylaan 101b NL - 7001 CZ Doetinchem

Tel. 0314 - 362244 Fax 0314 - 378232 E-mail: [e-mail]
