GEBRUIKSAANWIJZING Solistor Remeha

Technische informatie

Remeha Solistor

- Compacte lichtboiler

Royaal met zuinige warmte

INHOUD

Voorwoord 3

1. Algemene apparaatomschrijving 4

2. Constructie en werking 5

2.1 Constructie 5
2.2 Werking 7

1. Afmetingen en technische gegevens 8

3.1 Afmetingen 8
3.2 Technische gegevens 8
3.3 Opbrengstgegevens 9

3.3.1 Algemeen 9
3.3.2 Oriëntatie 9
3.3.3 Hellingshoek 9
3.3.4 Watergebruik 9
3.3.5 Tapgedrag 9

1. Montagevoorschrift 10

4.1 Algemeen 10
4.2 Schuin dak 10
4.3 Plat dak 12

1. Hydraulische aansluiting 14

2. Installatievoorschrift controle unit (CU) 16

6.1 Installatievoorschrift 16
6.2 Thermostaatfunctie 16

1. In bedrijfstelling 17
2. Uit bedrijf nemen 17
3. Richtlijnen voor het lokaliseren en opheffen van storingen 18
4. Inspectie en onderhoudsvoorschrift 19

VOORWOORD

Deze Technische informatie bevat nuttige en belangrijke informatie voor het goed functioneren en onderhouden van de Remeha Solistor.

Tevens bevat het belangrijke aanwijzingen om vóór het in bedrijf stellen en tijdens het in bedrijf zijn een zo veilig en storingsvrij mogelijk functioneren van het apparaat mogelijk te maken.

Lees vóór het in werking stellen van het apparaat deze handleiding goed door, en volg de gegeven aanwijzingen stipt op.

Indien u nog vragen heeft of verder overleg wenst aangaande specifieke onderwerpen die op dit apparaat betrekking hebben, aarzeld u dan niet contact met onze afdeling Marketing & Sales support op te nemen.

De in deze technische informatie gepubliceerde gegevens zijn gebaseerd op de meest recente informatie.

Zij worden verstrekt onder voorbehoud van latere wijzigingen.

Wij behouden ons het recht voor op ongeacht welk moment de constructie en/of uitvoering van onze producten te wijzigen zonder verplichting eerder gedane leveranties dienovereenkomstig aan te passen.

Een zonneboiler is een apparaat dat koud water verwarmt. Bij de zonneboiler gebeurt dit niet door middel van elektriciteit of gas, maar met behulp van zonne-energie. De werking van een zonneboiler is gebaseerd op het omzetten van stralingsenergie van de zon in warmte. Slechts een beperkt deel van het totale spectrum van de zon is hiervoor geschikt, nl. het gebied van de zichtbare tot en met de niet zichtbare, maar voelbare warmtestraling, (ultraviolet t/m infrarood).

De Remeha Solistor is een zonneboiler van het compacte type. Dit type systemen wordt aangeduid met de afkorting ICS (integrated collector storage). Dit betekent dat de collector en het opslagvat in elkaar zijn geïntegreerd. Er zijn dus geen losse componenten als een buffervat, regeling en pomp aanwezig die moeten worden aangesloten. De boiler wordt als één geheel gemonteerd en aangesloten. Het systeem werkt op de waterleidingdruk en behoeft dus geen elektrische energie voor een pompsysteem.

De Remeha Solistor kan worden toegepast op een hellend dak, plat dak en zelfs aan de gevel.

Bij elk van deze toepassingen kan nog gekozen worden voor een landscape of een portrait uitvoering.

Door de compacte bouw en de grote vrijheid bij het plaatsen van de boiler is deze vrijwel altijd en op elke plaats te monteren.

Voor een optimale aansluiting van de Remeha Solistor op de Remeha W21/W28c ECO is een aansluitset ontwikkeld. Deze wordt verder behandeld in hoofdstuk 4: Montagevoorschrift.

2. CONSTRUCTIE EN WERKING

2.1 Constructie

De constructie van de Remeha Solistor is schematisch weergegeven in afb. 01. De Remeha Solistor bestaat uit de volgende hoofdonderdelen:

1. glasafdekking van ijzerarm gehard glas;
2. transparante isolatielaag (TIM);
3. RVS tank (chloridebestendig);

4. omkasting van vezelversterkte kunststof, gevuld met PUR schuim (CFK vrij);

5. beveiliging (thermisch lint);

6. isolatiepakket;
7. controle unit (CU);
8. spuileiding;
9. P/T klep;
10. koudwater toevoerleiding;
11. warmwater afvoerleiding;
12. boiler sensor.

Afb. 01 Doorsnede Remeha Solistor

Daarnaast zijn afhankelijk van de toepassing nog de volgende montagesets verkrijgbaar:

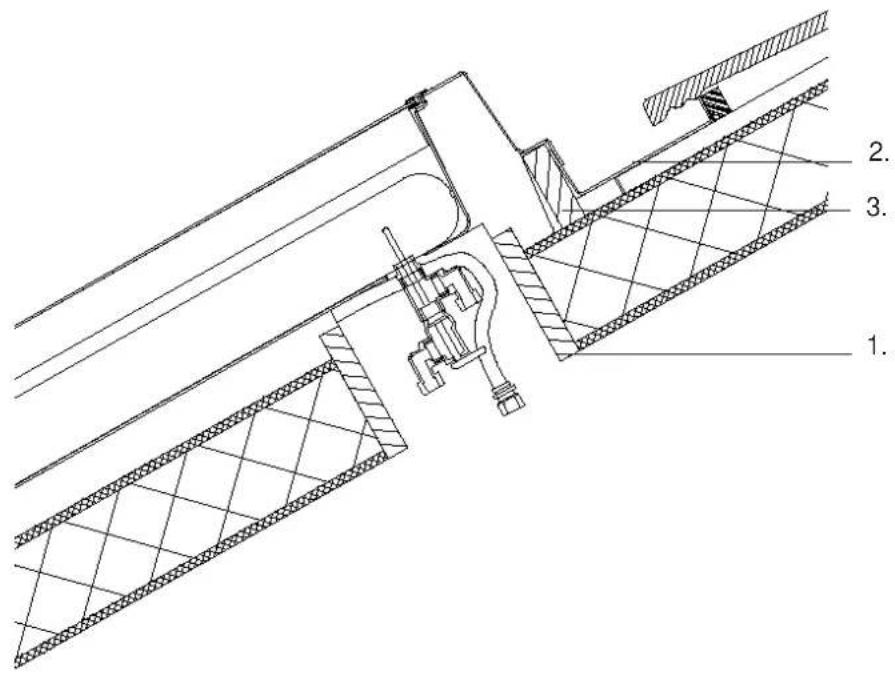

- hellend dak (afb. 02):

1. geïsoleerde dakdoorvoer;
2. een gotenset met een flexibele ondergoot;
3. houten stelkozijn.

- plat dak (afb. 03):

1. geïsoleerde dakdoorvoer;
2. onderkast geïsoleerd;
3. metalen stelframe;
4. plakplaat;
5. achterkap.

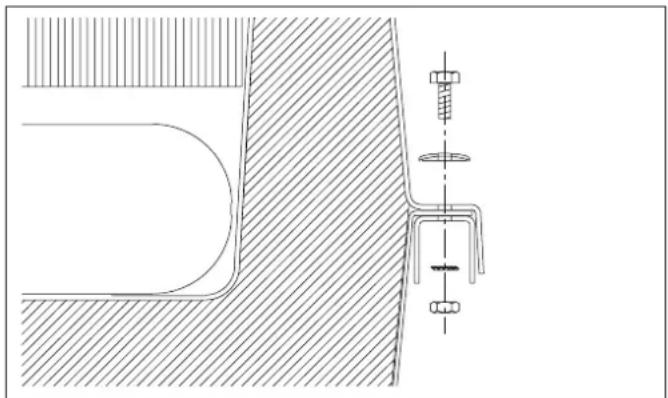

Afb. 03 Doorsnede plat dak

2.2 Werking

De werking van het systeem is als volgt:

De Remeha Solistor vangt licht (ook diffuus licht) op via de glasafdekking en de TIM-laag. Deze TIM-laag bestaat uit duizenden transparante buisjes gevuld met lucht.

Deze stilstaande lucht zorgt voor een perfecte isolatie.

Het licht wordt geabsorbeerd door een spectraal selectieve laag (SSL) die op de oppervlakte van de tank is aangebracht. Hierbij wordt de energie in het licht omgezet in warmte.

Deze warmte wordt direct opgenomen door het (tap)water in de tank. Het opgewarmde water langs de wand van de tank stijgt door de thermosiphon werking naar boven. Hierdoor ontstaat een gelaagdheid in de boiler.

Wanneer er wordt getapt, stroomt het warmste water uit de boiler (via het naverwarmingstoestel) naar het tappunt. De boiler wordt gelijktijdig door de waterleidingdruk weer met koud water gevoed.

De aansluiting van het koude water is onder de tank door naar beneden gevoerd en daar aangesloten op de tank. Hierdoor wordt de gelaagdheid in de boiler niet verstoord.

In de controle unit (CU) bevindt zich een electronische boilerthermostaat die een schakelcontact bestuurt.

Hiermee kan voorkomen worden dat het naverwarm-toestel in bedrijf komt terwijl de temperatuur in de boiler hoog genoeg is. Deze thermostaat houdt tevens de temperatuur van het systeem in de gaten bij lagere temperaturen.

Bij zeer extreme omstandigheden wordt een beveiliging in bedrijf gesteld. Deze bestaat uit een thermisch element dat in de zonneboiler is ingebouwd.

De boiler is tegen oververhitting beschermd door middel van een P/T klep. Deze opent bij een temperatuur van 97°C of een druk van 10 bar. Er wordt dan wat water gespuid. Er stroomt vervolgens vers koud water naar de boiler waardoor de temperatuur daalt.

Door de temperatuurverschillen die voor kunnen komen in de boiler is het mogelijk dat er bij bepaalde omstandigheden condens ontstaat op de glasafdekking.

Deze condens verdwijnt vanzelf weer en heeft verder geen invloed op het functioneren van de Solistor.

Onder in de Remeha Solistor bevindt zich een beluchtings- opening. Het is mogelijk dat er wat condens wordt afgevoerd via deze opening. Dit condens komt dan vanzelf in de goot terecht.

Technische gegevens Remeha Solistor
Materialen- boilervat RVS 316L- omkasting vezelversterkte kunststof- afdekking ijzerarm gehard glas
Afmetingen- buitenmaten 2035x1445x210- instralingsoppervlak 2,2 m- gewicht leeg 70 kg, gevuld ±230 kg- inhoud ±160 liter	2
Prestaties- jaaropbrengst volgens DST test 3,5 Gj/Jaar TNO rapport nr 98-BBI-R1465- maximale temperatuur 97°C
Aansluitingen- aanvoer ∅ 15 mm- afvoer- spuileiding	∅ 15 mm∅ 15 mm knelverbindingen

3.3 Opbrengstgegevens

3.3.1 Algemeen

De opbrengst die van de Remeha Solistor verwacht mag worden is afhankelijk van verschillende zaken, namelijk: oriëntatie, hellingshoek, waterverbruik en tapgedrag.

3.3.2 Oriëntatie

De oriëntatie is de richting waarin de boiler wordt op-gesteld.

Algemeen kan gesteld worden, dat bij een oriëntatie op het zuiden de hoogste opbrengst mag worden verwacht. Afhankelijk van de plaats in het land kan het zijn dat de boiler enkele graden naar het oosten of naar het westen moet worden gedraaid. Dit in verband met zaken als bijvoorbeeld mist die op sommige plaatsen in het land vaak 's morgens voorkomt. Voor een correcte plaatsing moet gelet worden op deze factoren. Richt indien mogelijk de boiler in die richting van waaruit de meeste uren zon verwacht mag worden.

3.3.3 Hellingshoek

De hellingshoek is de hoek tussen de glasafdekking en het horizontale vlak. Algemeen kan gesteld worden dat de meest optimale hoek voor Nederland ligt tussen de 30° en 45°.

Wanneer de boiler wat meer op het oosten of het westen is gericht, mag de hellingshoek wat lager zijn. Verder geldt dat een grotere hoek zorgt voor een lagere opbrengst in de zomer en een grotere opbrengst in de winter. Wordt de boiler onder een kleinere hoek geplaatst dan geldt het omgekeerde effect. De invloed van de oriëntatie en de hellingshoek zijn ook terug te vinden in afb. 06.

3.3.4 Waterverbruik

Wanneer er weinig water wordt gebruikt, zal de temperatuur hoog worden maar is de opbrengst lager. Is het waterverbruik groot, dan zal de boiler een minder hoge temperatuur halen maar zal de opbrengst aanzienlijk zijn. Zie afb. 07.

3.3.5 Tapgedrag

Algemeen geldt dat gedrag waarbij het meeste water 's avonds wordt getapt de grootste opbrengst zal geven. Dan is namelijk de temperatuur in de boiler het hoogst.

Afb. 07 Opbrengst Remeha Solistor t.o.v. waterverbruik

Voorbeeld:

Een systeem op het zuidwesten (45°) onder een helling van 70° levert dus ongeveer 90% van wat maximaal haalbaar zou zijn, op basis van de opbrengst over het hele jaar.

Afb. 06 Percentage jaaropbrengst t.o.v. maximaal haalbare jaaropbrengst

4. MONTAGEVOORSCHRIFT

4.1 Algemeen

Het monteren van de boiler is opgesplitst in drie delen.

Eerst komt het plaatsen van de boiler aan de orde.

Hierbij moet gekozen worden voor de instructie die van toepassing is (hellend dak of plat dak).

Het tweede deel behandelt de hydraulische aansluiting, het derde deel het aansluiten van de controle unit (CU).

Waarschuwing: Houd bij het monteren van de boiler deze zo lang mogelijk in de verpakking. In geen geval mag de afdekfolie die op de glasafdekking is geplakt worden verwijderd voordat het systeem is gemonteerd, gevuld en onder waterleidingdruk staat. Voortijdig verwijderen van deze folie kan oververhitting van de boiler tot gevolg hebben waardoor deze ernstig kan beschadigen.

4.2 Schuin dak

Het inbouwen in een schuin dak begint met het bepalen van de plaats waar de boiler moet komen. Houd hierbij ook rekening met de plaats van gordingen e.d. Het is de bedoeling dat de boiler bij voorkeur op twee gordingen of sporen steunt. Kan dit niet, dan moet de constructie stijf genoeg zijn om de boiler te dragen.

In afb. 02 is te zien welke onderdelen ter beschikking staan bij het inbouwen.

In principe moeten eerst de pannen, panlatten en de tengels verwijderd worden. Vervolgens wordt het stelkozijn gemonteerd (zie afb. 08) en op de juiste plaats op het dak gelegd met de schuimrand naar beneden. Het stelkozijn wordt d.m.v. lange bouten vastgezet op de gordingen.

Eventueel kunnen hiervoor ook hoekijzers gebruikt worden.

Het stelkozijn moet tochtvrij aansluiten op het beschot. Indien de schuimrand niet voldoende afdicht, dient een goede afdichting te worden gemaakt m.b.v. pur-schuim. Het vastzetten van het kozijn dient op deugdelijke wijze te gebeuren i.v.m. het gewicht van de boiler dat op zijn plaats moet worden gehouden.

Nadat het kozijn is geplaatst dient de doorvoer door het dak gemaakt te worden. De juiste plaats hiervoor is aangegeven in afb. 09.

Afb. 09 Plaats doorvoer

Afb. 08 Stelkozijn t.b.v. hellend dak

De gotenset kan nu geplaatst worden. Begin met de flexibele ondergoot. Deze flexibele ondergoot wordt als een slab over de onderkant van het stelkozijn gevouwen zoals is aangegeven in afb. 10. Vervolgens de zijgoten en tot slot de bovengoot. De goten vastzetten m.b.v. een paar schroeven. De Remeha Solistor kan vervolgens in het stelkozijn worden geplaatst en vastgezet. Hiervoor worden zes bouten met ringen meegeleverd. De boiler wordt vastgezet door in de rand gaten te boren en vervolgens de bouten in het stelkozijn te schroeven (zie afb. 11). Tot slot kunnen nu de pannen worden teruggelegd.

Zorg ervoor dat deze correct aansluiten op de boiler. Ook de flexibele ondergoot dient correct op de pannen te worden aangesloten. De boiler kan nu binnenshuis verder worden aangesloten.

Nadat de aansluitingen zijn gemaakt kunnen de isolatie-schaaldelen worden geplaatst. Deze dienen op de juiste lengte te worden afgezaagd. Vervolgens worden deze in de doorvoer geplaatst en vastgezet in de boiler. De ruimte rondom de schaaldelen wordt opgevuld met glaswol of pur-schuim. In afb. 12 is een doorsnede te zien van de complete opstelling.

Let op:

De luchtstroom naar en van de boiler intact laten.

De doorvoer dus niet luchtdicht afsluiten!

Ga voor de verdere instructies verder bij hoofdstuk 5, hydraulische aansluiting.

Afb. 10 Ondergoot

Afb. 11

4.3 Plat dak

Het plaatsen van de Remeha Solistor begint met het bepalen van de juiste plaats waar de boiler moet komen. Houdt hierbij rekening met de dakconstructie i.v.m. het gewicht van het complete systeem. Dit is ongeveer 230 kg voor de boiler (inclusief waterinhoud), dus exclusief ballast. De hoeveelheid ballast is afhankelijk van de plaats in het land en de hoogte waarop het systeem wordt geplaatst. Aan de hand van afb. 13 en de tabel is te bepalen wat de ballast moet zijn.Trottoirtegels kunnen goed als ballast worden gebruikt, deze passen precies in het frame (1 tegel is ± 9 kg).

Wanneer de juiste plaats is bepaald is het aan te raden hier eerst een extra laag dakbedekking aan te brengen. Tegelijkertijd kan de plakplaat worden geplaatst.

Let op: De tabel is alleen geldig wanneer de boiler op voldoende afstand van de dakrand wordt geplaatst (min. 4 m).

Vervolgens kan het frame in elkaar worden gezet. Dit frame kan zowel portrait als landscape gebruikt worden. Een tekening hiervan is te zien in afb. 14.

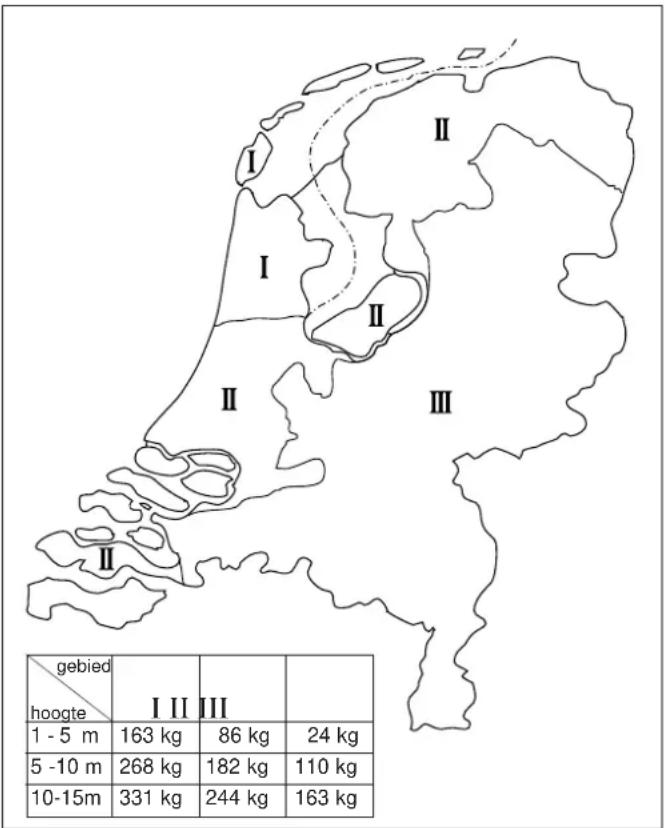

Afb. 13 Ballast bij hoogte en plaats

Het frame wordt nu op de juiste plaats gezet, aangeraden wordt om het frame op enkele tegels met tegeldragers te plaatsen. Ook de ballast wordt geplaatst. De geleverde doorvoerkoker (eventueel ingekort) wordt door de plakplaat gestoken en vastgelijmd. De achterkap wordt over de doorvoerkoker geschoven. Nu wordt ook de geïsoleerde onderbak geplaatst. De boiler kan nadat de ballast en de doorvoerkoker zijn aangebracht op het frame worden geplaatst en vastgezet. Hiervoor zijn zes bouten met ringen meegeleverd. De boiler wordt vastgezet door in de rand gaten te boren en vervolgens de bouten door de rand in het frame te steken en vast te zetten, zie afb. 15.

De boiler kan nu verder worden aangesloten.

Aangeraden wordt de aansluitdraden naar de controle unit door de doorvoer te halen voordat de leidingen worden gelegd.

Ga voor de verdere instructies verder bij hoofdstuk 5.

Wanneer alle aansluitingen zijn gemaakt wordt de achterkap omhoog geschoven. De ruimte binnen de achterkap opvullen met glaswol. De achterkap wordt met parkers vastgezet op de geïsoleerde onderbak. De opbouw van het hele systeem is gegeven in afb. 16.

De leidingen in de doorvoer dienen te worden beveiligd tegen bevriezing, een mogelijkheid om dit te doen is een thermisch lint.

Afb. 16 Opbouw compleet plat dak systeem

5. HYDRAULISCHE AANSLUITING

Indien de Remeha Solistor hydraulisch wordt aangesloten op de Remeha W21/28c ECO, dient dit te gebeuren volgens het schema zoals weergegeven in afb. 17.

Het verdient aanbeveling dit schema strikt aan te houden en geen extra afsluiters en/of terugslagkleppen te plaatsen die de watertoevoer naar de boiler, of van de boiler naar de inlaatcombinatie kunnen verhinderen.

Is dit om bepaalde redenen noodzakelijk, verzekert u zich er dan van dat de boiler nooit per ongeluk afgesloten kan worden. Neem voor nader advies contact op met onze afdeling Marketing & Sales support.

Het afsluiten van de boiler kan ernstige schade aan het systeem veroorzaken.

In afb. 01 is te zien welke leidingen, op welke plaats op de boiler worden aangesloten.

Voor het aansluiten is een aansluitset beschikbaar, deze aansluitset bestaat uit de volgende componenten:

• behuizing t.b.v. de doorstroombegrenzer;
• stromingsschakelaar type VK315 M0 (tapdrempel is 1,8 l/min);

- mengventiel type 52-6042 (15 mm knelkoppeling);

- kabel t.b.v. thermostaatfunctie;

- documentatie.

De combinatie van Remeha W21/W28c ECO en deze aansluitset voldoet aan het gaskeur NZ.

Bij het aansluiten moet speciale aandacht worden besteed aan het volgende:

De in de Remeha W21/W28c ECO gemonteerde door-stroombegrenzer dient te worden verplaatst. Deze zit in de onderste koppeling van de stromingsschakelaar in de ketel (zie afb. 18, en eventueel de keteldocumentatie).

Vervolgens wordt de doorstroombegrenzer (tussen twee ringen) in de behuizing geplaatst en opgenomen in de installatie. Let op dat de stromingsrichting door de begrenzer correct is (zie afb. 19). De met de set geleverde stromingsschakelaar moet op dezelfde wijze als de oorspronkelijke stromingsschakelaar in de ketel worden ingebouwd en aangesloten.

Reden hiervan is de hogere temperatuur die kan voorkomen in de koudwater aansluiting van de ketel.

Let op:

De pijl op de stromingsschakelaar geeft de stromingsrichting aan.

Wanneer u de installatie aansluit volgens het schema in afb. 17, bent u verzekerd van een optimaal tapcomfort en voorkomt u eventueel pendelgedrag van de naverwarmer. Wanneer het een grotere installatie betreft, kan het voorkomen dat het betreffende schema niet voldoet en dat er meerdere systemen gekoppeld moeten worden. Neem in dat geval eerst contact op met onze afdeling Marketing & Sales support.

Indien de Remeha Solistor wordt gecombineerd met een niet-Remeha c.v.-toestel als naverwarmer, dient voor de wijze van hydraulische aansluiting contact opgenomen te worden met de desbetreffende fabrikant.

De P/T klep dient op een afvoer te worden aangesloten, zodat gespuid water naar het riool kan worden afgevoerd.

PASOP het spuiwater kan een temperatuur van 97°C hebben. Wanneer een eventueel aanwezige afvoer hier niet tegen bestand is moet het spuiwater worden gekoeld door middel van een koeler (zie afb. 20). Deze koeler is als optie leverbaar.

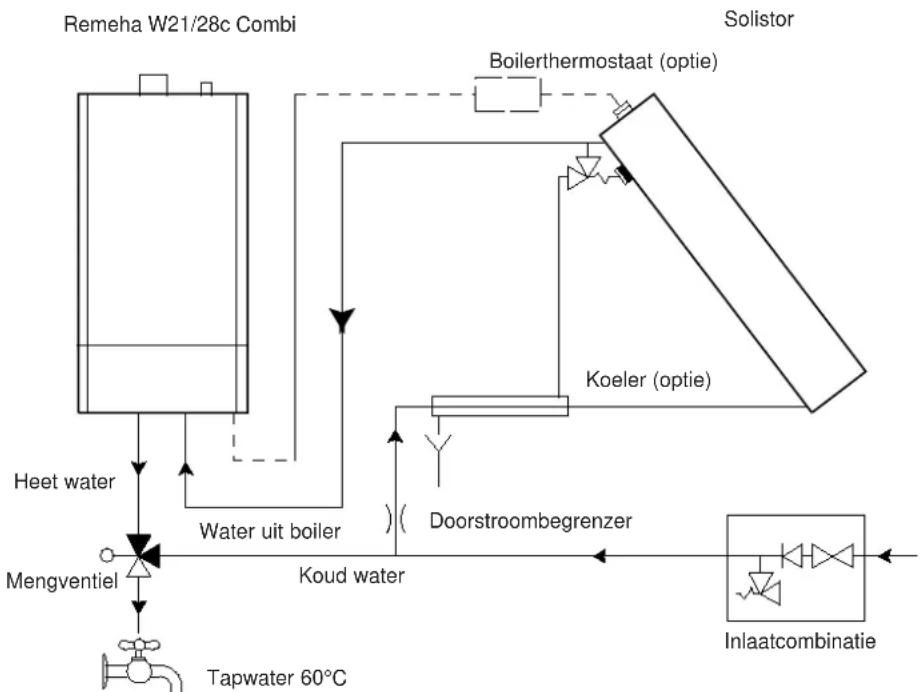

Afb. 17 Hydraulisch schema

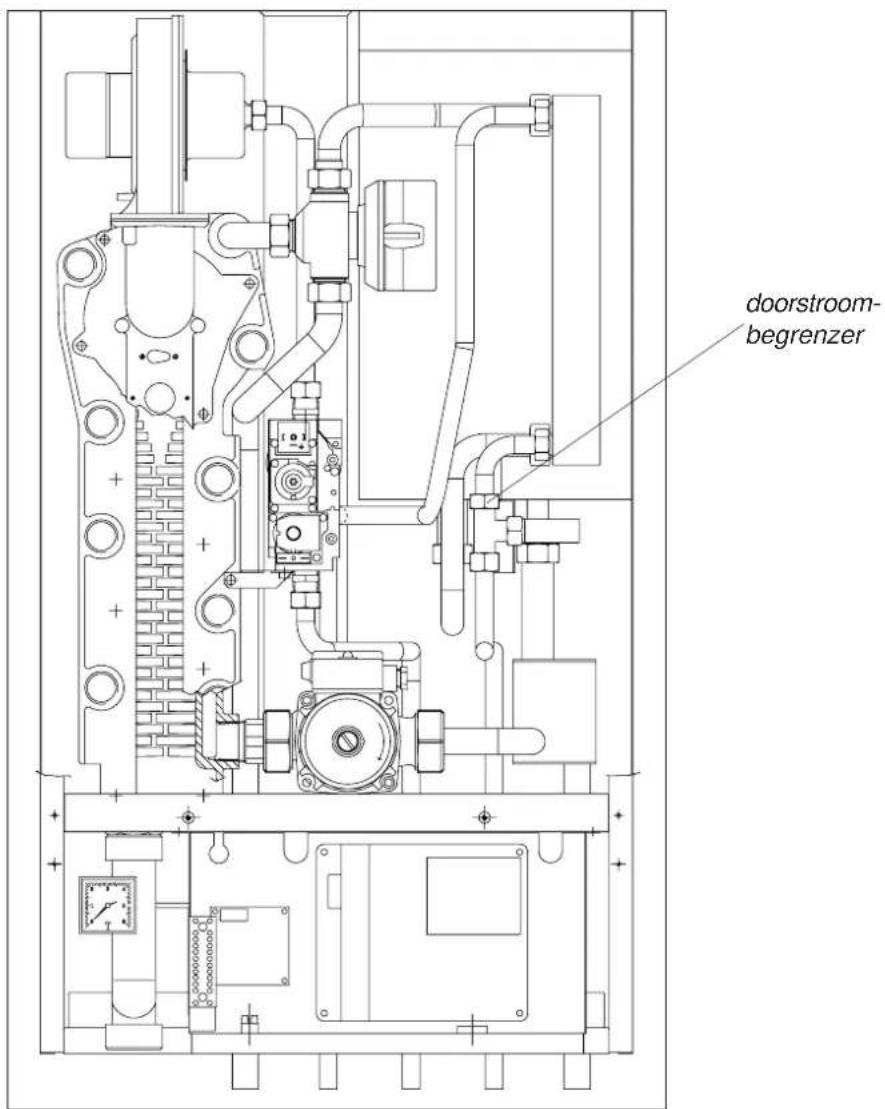

Afb. 18 Doorsnede Remeha W21/28c

Afb. 19 Doorstroombegrenzer Afb. 20 Koeler

6. INSTALLATIEVOORSCHRIFT CONTROLE UNIT (CU)

6.1 Installatievoorschrift controle unit (CU)

De controle unit wordt standaard bij de Remeha Solistor geleverd (zie afb. 21).

In de controle unit zijn meerdere functies ondergebracht.

• thermostaatfunctie (t.b.v. het uitschakelen van de naverwarmer bij hogere temperaturen);
• beveiligingsfunctie (t.b.v. beveiliging tegen extreem lage temperaturen);
• zelftest (controle van de correcte werking van boven-genoemde functies).

De controle unit wordt door middel van 2 schroeven op het beschot vastgezet. De controle unit mag in verband met de temperatuur niet in de dakdoorvoer worden geplaatst. Ook bij platdakopstellingen wordt de controle unit onder het dak geplaatst. De controle unit kan door middel van connectoren worden aangesloten.

In de Remeha Solistor zijn een sensor en een thermisch lint ingebouwd. De aansluitdraden hiervan bevinden zich in de sparing achter in de boiler. Wanneer de boiler is ingebouwd kunnen de aansluitdraden met de connector door de doorvoer worden getrokken en aangesloten op de controle unit.

In het geval van een plat dak dienen de aansluitdraden met connectoren door de doorvoer te worden geschoven voordat de leidingen hierdoor worden gelegd.

De aansluitdraden hebben hiervoor een lengte van 2 meter. De controle unit wordt in bedrijf gesteld door de stekker in een wandcontactdoos te plaatsten.

Wanneer de controle unit correct werkt zal de groene led gaan branden. Bij storing gaat de rode led branden.

Let op:

De stekker altijd in de wandcontactdoos houden.

Afb. 21

6.2 Thermostaat functie

Om de thermostaat functie te kunnen benutten is een aansluitkabel nodig tussen controle unit en de ketel (Remeha W21/28c ECO).

Deze kabel wordt geleverd met aan de ene kant één connector en aan de andere kant twee. Het uiteinde met de ene connector wordt aangesloten op de controle unit. De andere kant in de ketel. Hiervoor worden de connectoren door een tule onder in de ketel geschoven. Vervolgens wordt de connector van de stromingsschakelaar losgemaakt. De dubbele connector wordt tussen de beide connectoren van de stromingsschakelaar aangesloten (zie afb. 22).

Door het benutten van deze thermostaatfunctie wordt voorkomen dat de ketel in bedrijf komt terwijl het water in de boiler warmer is dan 60°C.

Het aansluiten van deze functie kan tot gevolg hebben, met name in de zomer, dat tijdens het tappen een kleine dip in de taptemperatuur optreedt.

Controleer voor het in bedrijf stellen alle aansluitingen, zowel hydraulisch als elektrisch. Zet de ketel c.q. naverwarmer uit. Draai één van de warmwatertappunten open. Zet de waterhoofdkraan open, en laat het systeem zichzelf vullen totdat een regelmatige straal bij het tappunt wordt geleverd. Voor het ontluchten van de Remeha Solistor kan het P/T ventiel worden gebruikt. Sluit het tappunt af en schakel de ketel weer in. Stel de tapwatertemperatuur van de ketel in op minimaal 60°C. Tot slot mag nu de afdekfolie van de Remeha Solistor verwijderd worden.

8. UIT BEDRIJF NEMEN

Wanneer het nodig is de Remeha Solistor uit bedrijf te nemen is het noodzakelijk om eerst een afdekking op de Remeha Solistor aan te brengen om te voorkomen dat deze oververhit raakt.

Na het afdekken mag de boiler worden leeggemaakt. Dit kan gedaan worden door de warmwateraansluiting los te maken en de boiler via de koudwateraansluiting leeg te hevelen.

9. RICHTLIJNEN VOOR HET LOKALISEREN EN OPHEFFEN VAN STORINGEN

Raadpleeg in geval van storingen altijd eerst de richtlijnen die bij de naverwarmer zijn gegeven. Vaak zal de storing namelijk optreden in het traject na de zonneboiler.

	Storing	Mogelijke oorzaak	Actie
1	Geen warm water bij de tappunten	Te weinig zoninstraling in combinatie met weigering naverwarmer.	Controleer de naverwarmer.Wanneer de zon schijnt, zie ook punt 2. Raadpleeg uw leverancier.
2	Geen warm water vanaf boiler naar naverwarmer	Te weinig zoninstraling.P/T klep blijft open staan.TIM beschadigd.	Controleer werking op een zonnige dag.Zie ook punt 8.Raadpleeg uw leverancier.
3	Ketel komt in bedrijf terwijl boiler warm is (warmer dan 60°C)	Niet aangesloten zijn van thermostaat (geen storing).Thermostaat functioneert niet.	Raadpleeg uw leverancier (zie eventueel ook punt 10).Thermostaat aansuiten (zie ook 6.2)
4	Lekkage bij dakdoorvoer	Lekkage van leidingen.	Raadpleeg uw leverancier.
5	Lekkage bij goten	Goten zijn vervuild.	Reinig de goten en/of raadpleeg uw leverancier.
6	Lekkage via beluchtingsopening	Afvoer condens en/of lekkage van het systeem.	Controleer het systeem nogmaals bij andere weersomstandigheden.Raadpleeg eventueel uw leverancier.
7	Lekkage bij P/T klep	Klep sluit niet goed.	Raadpleeg uw leverancier.
8	P/T klep blijft spuien	Klep sluit niet goed.	Open en sluit de klep een aantal keren met behulp van het hendeltje bovenop de klep.Raadpleeg eventueel uw leverancier.
9	Geen water bij de tappunten	Stagnatie systeem.	Controleer eventuele afsluiters,Raadpleeg uw leverancier, laat indien het probleem zich in de winter voordoet ook de TIM laag en het thermisch lint controleren.
10	Rode led CU brandt	CU werkt niet naar behoren.	Raadpleeg uw leverancier.
11	Zowel de rode als de groene led van de CU branden niet	CU heeft geen spanning.	Controleer of de steker in de wand-contactdoos zit.Raadpleeg eventueel uw leverancier.

Raadpleeg eventueel uw leverancier.

10. INSPECTIE EN ONDERHOUDSVOORSCHRIFT

De Remeha Solistor behoeft in principe geen onderhoud. Wel is het noodzakelijk om eens per jaar het P/T ventiel te inspecteren. Aanbevolen wordt om dit tegelijk met de onderhoudswerkzaamheden van de naverwarmer te doen. Deze inspectie bestaat er uit dat het P/T ventiel door middel van het hendeltje aan de bovenkant een keer wordt geopend en weer gesloten. Het ventiel dient correct te openen en weer te sluiten.

Op plaatsen waar door omstandigheden de goten gemakkelijk vuil kunnen worden is het verstandig eens per jaar deze goten schoon te maken.

De glasafdekking en de omkasting hoeven niet schoon gemaakt te worden. Deze blijken in de praktijk nauwelijks te vervuilen.

Remeha B.V.

Postbus 32 7300 AA Apeldoorn

Telefoon: (055) 549 69 69

Telefax: (055) 549 64 96

E-mail: [e-mail]

Internet: www.remeha.com

© Copyright

Niets uit deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt worden op welke wijze dan ook, zonder onze schriftelijke toestemming.
