GEBRUIKSAANWIJZING Xenon Charcoal GRANDHALL
Tips & Tricks voor de opbouw van de Xenon Charcoal
Gefeliciteerd met de aanschaf van uw Xenon Charcoal!
Lees goed de bijgeleverde gebruiksaanwijzing, in principe is deze goed. Er zijn echter een paar tekeningen die voor onduidelijkheden kunnen zorgen. Hieronder vindt u de uitleg over een aantal situaes die u bij het opbouwen kunnen helpen.

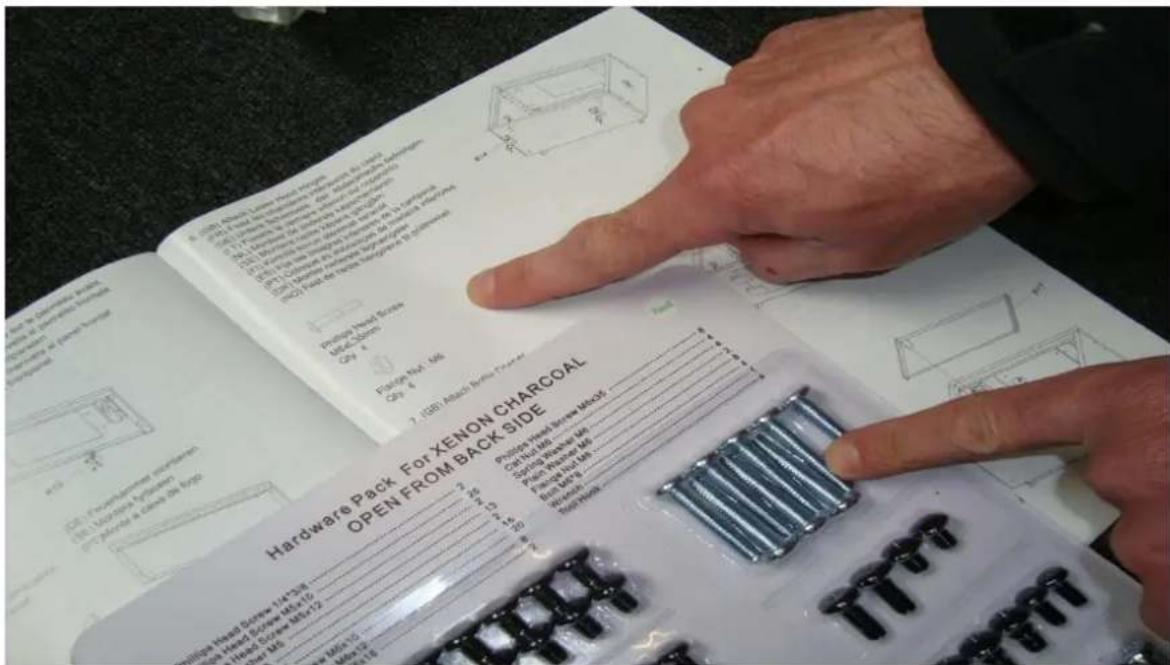

Punt 2. en 6. van de handleiding:

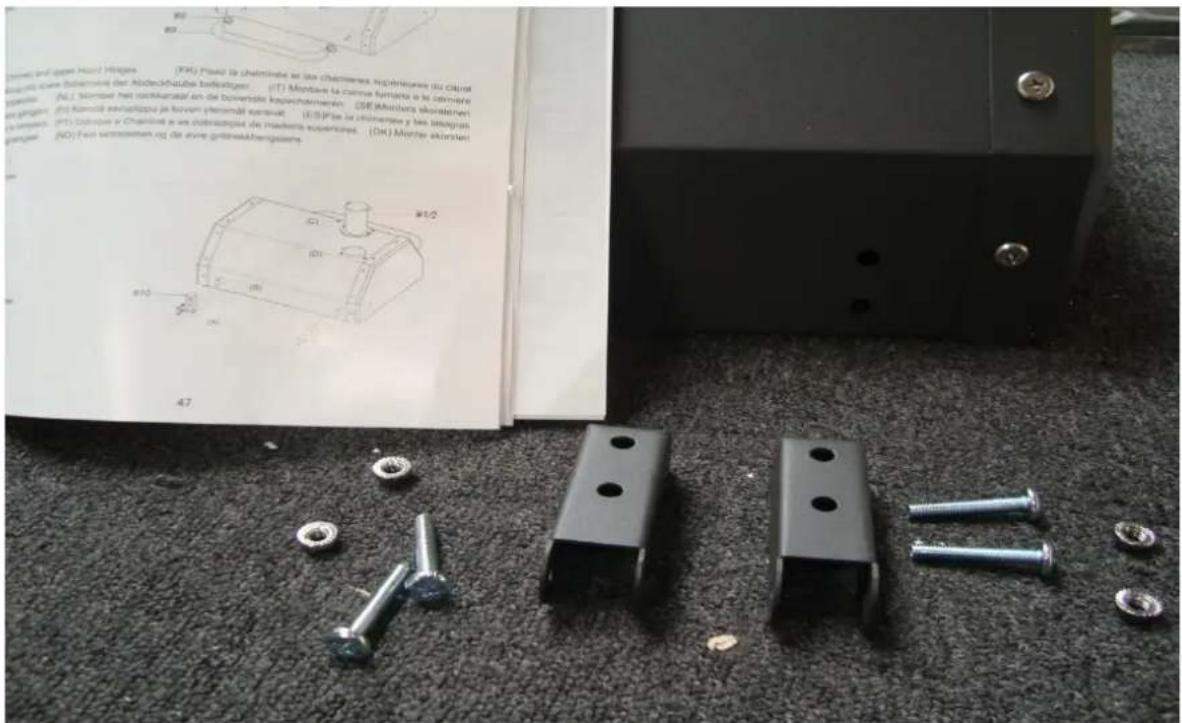

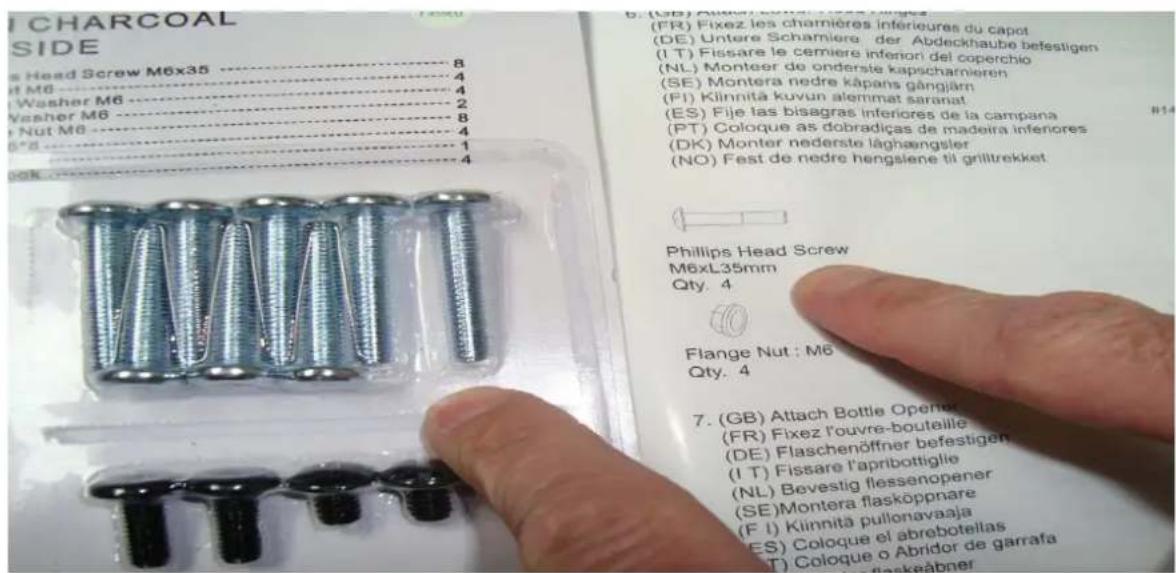

Gebruik deze schroeven voor het opbouwen van de scharnieren op de kap en op de bak.


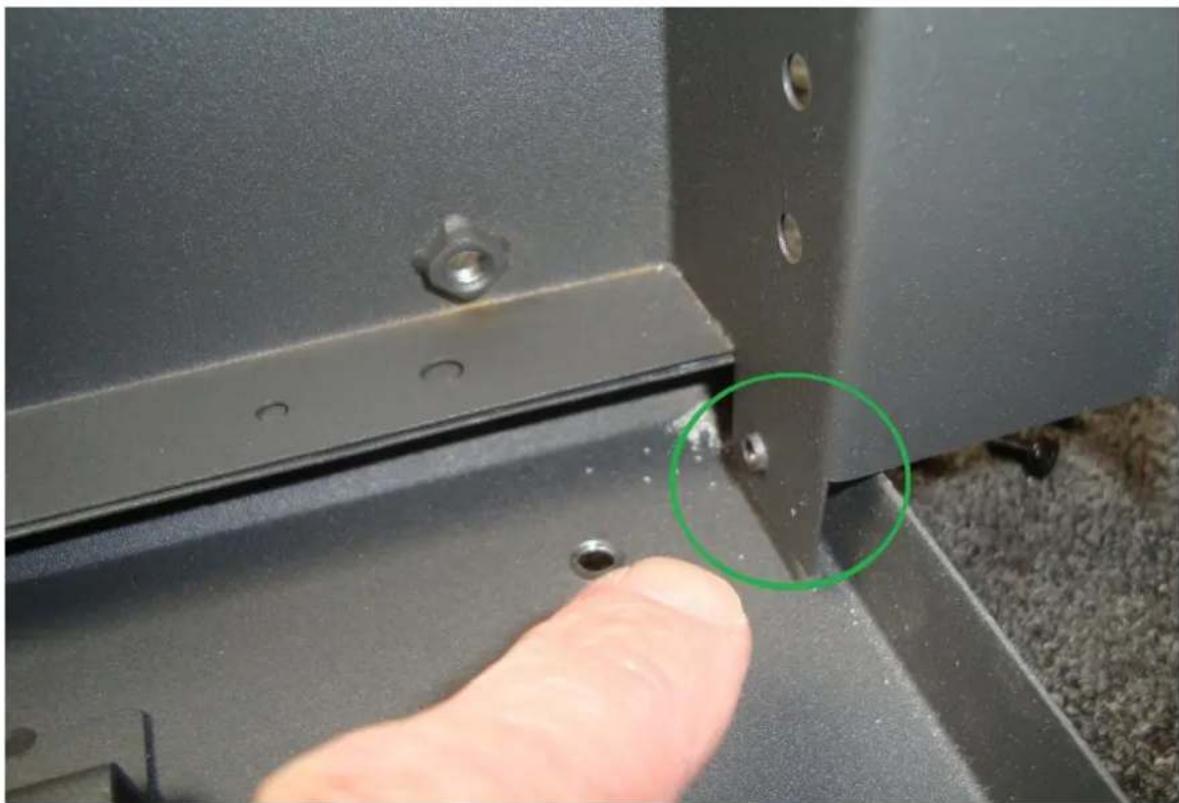

Let op! Punt 4. Bij het monteren van de vuurplaats komen de zijpanelen aan de binnenkant, zodat de boorgaten in 1 lijn staan. (zie foto hieronder)

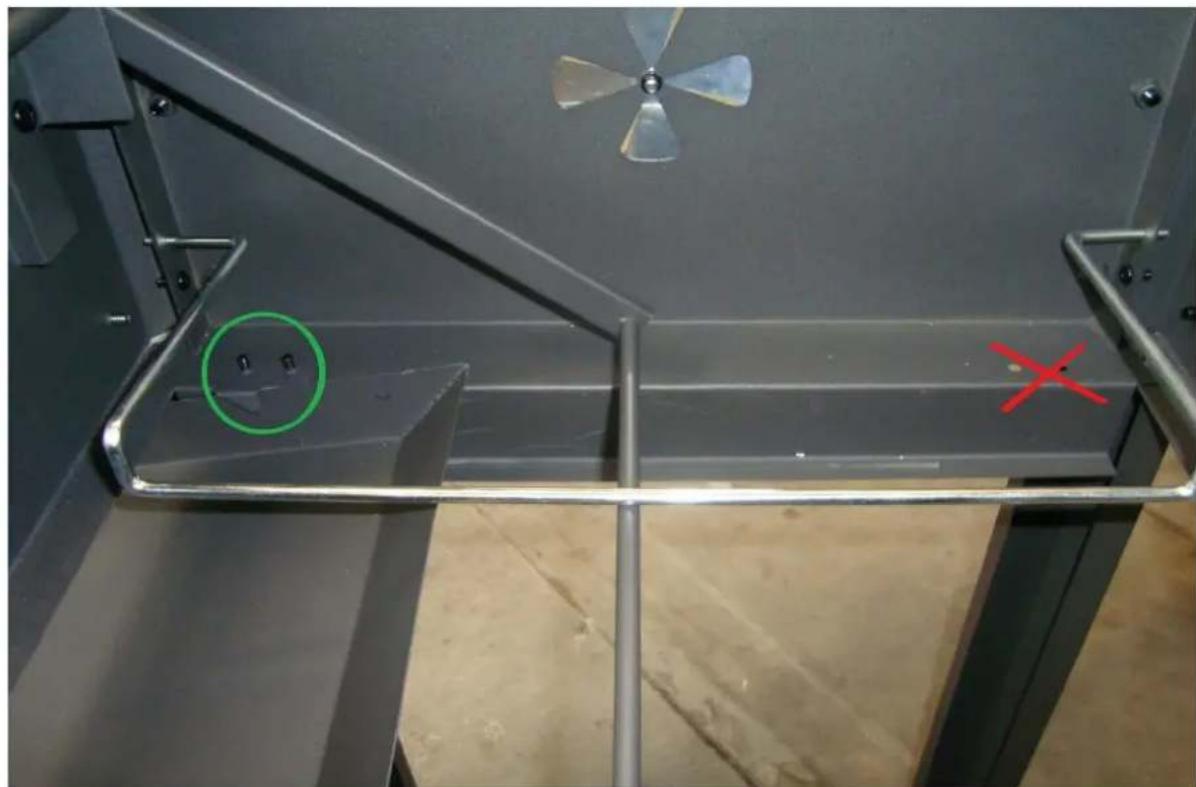

Let op! Punt 4. Bij het monteren van de vuurplaats de juiste zijkant gebruiken, met het driehoekje aan de voorkant (zie foto), hierdoor kan de aslade er niet uitvallen. Indien de verkeerde zijkant wordt gebruikt zit dit driehoekje aan de achterkant en kan de aslade niet dicht.

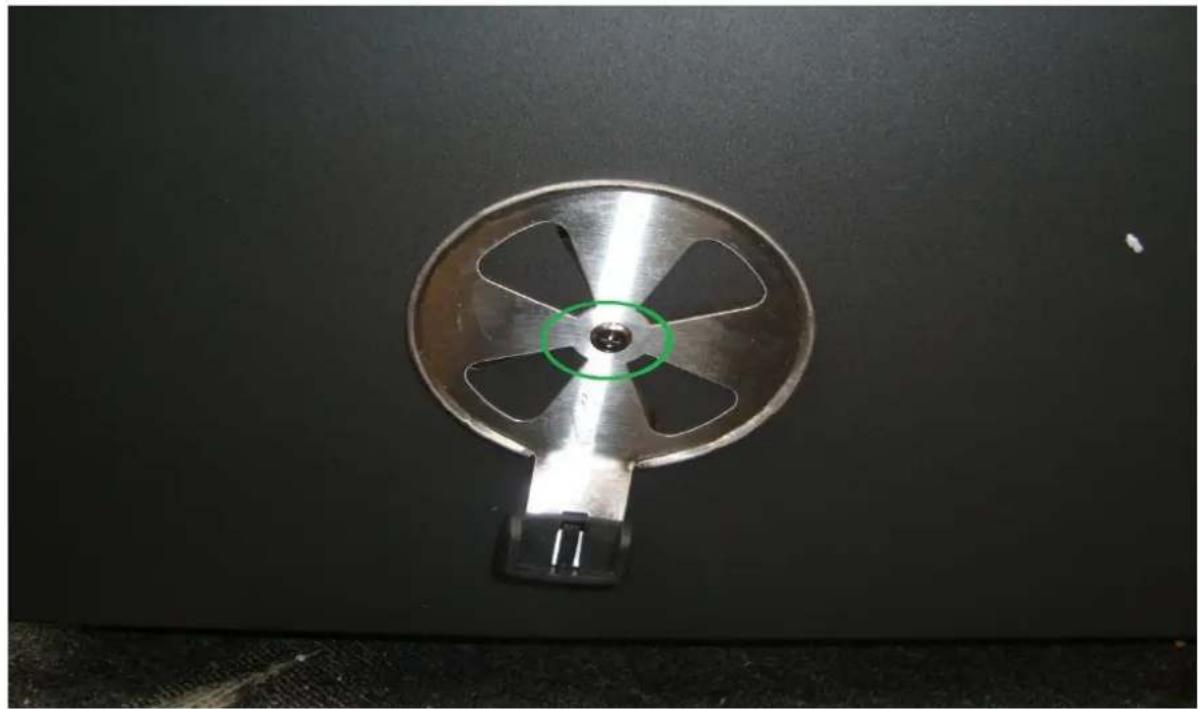

Punt 10: In het hardware pack van de Xenon Charchoal zit 3x Phillips Head Screw M5x10mm s/s (rvs) deze zijn voor het monteren van de luchtregelaar (2x) en het handvat.
Wij wensen u veel grill plezier!
GrandHall Europe BV
