Type product	Koelkast met vriezer
Merk	ACEC
Model	RFI 2413
Afmetingen (H x B x D)	1800 x 600 x 650 mm
Gewicht	70 kg
Energieklasse	A+
Jaarlijks energieverbruik	220 kWh
Inhoud koelkast	200 liter
Inhoud vriezer	100 liter
Netto inhoud	300 liter
Vermogen	200 W
Spanning	220-240 V ~ 50 Hz
Geluidsniveau	40 dB
Klimaatklasse	N-ST
Ontdooiing	Automatisch (koelkast), handmatig (vriezer)
Koelmiddel	R600a
Verstelbare planken	Ja, glasplaten in de koelkast
LED-verlichting	Ja
Omkeerbare deur	Ja
Instelbare thermostaat	Ja, draaiknop
Vriezer capaciteit (vriesvermogen)	4 kg/24u
Bewaartijd bij storing	12 uur
Reiniging condensor	Aanbevolen elk half jaar
Vervangbare onderdelen	Thermostaat, planken, deurrubber, scharnieren
Repareerbaarheidsscore	7/10

Veelgestelde vragen - RFI 2413 ACEC

Hoe stel ik de temperatuur in op mijn ACEC RFI 2413 koelkast?

Gebruik de draaiknop in het koelgedeelte. Draai naar een hoger cijfer voor kouder. De aanbevolen stand is 3-4 voor normale werking.

Hoe ontdooi ik de vriezer van de RFI 2413?

Schakel het apparaat uit en verwijder alle voedingsmiddelen. Laat de deur open staan tot de ijslaag smelt. Maak het droog en zet hem weer aan.

Wat moet ik doen als de koelkast niet koud genoeg is?

Controleer of de deur goed sluit, de deurrubber niet beschadigd is, en of de condensor aan de achterkant schoon is. Zet de thermostaat hoger.

Kan ik de deur van de koelkast omdraaien?

Ja, de deur is omkeerbaar. Volg de instructies in de handleiding om de scharnieren naar de andere kant te verplaatsen.

Hoe reinig ik de koelkast?

Reinig met een zachte doek en lauwwarm water met een mild schoonmaakmiddel. Gebruik geen agressieve middelen. Vergeet de afdichtingen niet.

Waarom maakt mijn koelkast geluid?

Normale werking kan gepaard gaan met geluiden zoals een zacht zoemen, borrelen of klikken. Dit komt door de compressor en koelmiddelstroom.

Wat is de aanbevolen omgevingstemperatuur voor de RFI 2413?

De klimaatklasse is N-ST, geschikt voor omgevingstemperaturen van 16°C tot 38°C.

Hoe vervang ik de lamp in de koelkast?

De LED-lamp is ingebouwd en mag alleen door een servicemonteur worden vervangen. Neem contact op met de klantenservice bij defect.

Hoeveel vriesvermogen heeft de vriezer?

Het vriesvermogen is 4 kg per 24 uur. Voor het invriezen van grote hoeveelheden, bewaar eerst kleine porties.

Hoe kan ik energie besparen met mijn koelkast?

Zet de koelkast op een koele plaats, vermijd direct zonlicht, zorg voor goede ventilatie en sluit de deur snel. Ontdooi de vriezer regelmatig.

GEBRUIKSAANWIJZING RFI 2413 ACEC

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

• Dit apparaat is bedoeld en gemaakt voor het gebruik door volwassenen. Het is gevaarlijk om kinderen het apparaat te laten bedienen of als speelgoed te laten gebruiken.
• Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.
• Neem vóór u aan ontdooien, schoonmaakwerkzaamheden of het verwisselen van het, eventueel aanwezige, verlichtingslampje begint altijd de steker uit het stopcontact.
• Dit apparaat is zwaar. Delen van randen aan achter- en onderkant kunnen scherp zijn. Wees voorzichtig bij het tillen.
• Plaats NOOIT explosieve stoffen in het apparaat, zoals gasvullingen, benzine, ether, aceton enzovoorts.
• Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslollies en dergelijke, kan verbranding van de mondhuid tot gevolg hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en knip het aansluitsnoer af, zodat, in afwachting van wegbrengen of weghalen, spelende kinderen er zich niet in op kunnen sluiten of aan een elektrische schok bloot kunnen staan.

Onderhoud / Reparatie

• Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie of het aansluitsnoer, ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden. Het betreffende stopcontact dient, ook na eventuele onder- of inbouw, gemakkelijk bereikbaar te zijn.
  Werkzaamheden welke door personen zonder de noodzakelijke kennis uitgevoerd worden, kunnen schade of letsel tot gevolg hebben.
• Laat inspectie- en/of herstelwerkzaamheden uitvoeren door de ELGROEP FABRIEKSSERVICE en laat geen andere dan originele DISTRIPARTS onderdelen plaatsen.

- Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of letsel leiden. Raadpleeg ELGROEP FABRIEKSSERVICE.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.
• De beste resultaten worden bereikt bij een omgevingstemperatuur tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse staat op het kenplaatje vermeld.

Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de conserveringstemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest. Ontdooide diepvriesproducten mogen, om gezondheidsredenen, niet wederom ingevroren worden.
• De vriezende binnenwanden of -vlakken in het apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo'n wand of vlak en schraap evenmin met metalen voorwerpen rijp of ijs af. Lekkage ken het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.
• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer; de blikjes of flesjes kunnen door bevriezing van de inhoud exploderen.

Installatie

- Overtuig u er van dat het apparaat niet op het

aansluitsnoer staat.

Belangrijk: als de voedingskabel beschadigd raakt, moet de kabel, eventueel met stekers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of het servicecentrum.

• De warmte welke het apparaat aan de spijzen en dranken ontrekt, moet onbelemmerd aan de omgeving afgestaan kunnen worden. Slechte ventilatie onder, achter en boven het apparaat resulteert in slechte koel-en/of vriesrestaties door ongewild tijdelijk iutschakelen van de kompressor of onjuiste werking van de absorptieunit.
• Plaats het apparaat met z'n achterkant zo dicht mogelijk bij een muur. Hiermee voorkomt u verbrandingsletsel door aanraking van hete tot zeer hete delen.
• Afhankelijk van de wijze van transport kan olie vanuit de compressor in het koelcircuit gevloeid zijn. Wacht, na het plaatsen van het apparaat, ten minste een half uur alvorens de steker in het stopcontact te steken. Na achteroverliggend vervoer ten minste een halve dag. Daarmee geeft u de olie de gelegenheid in de compressor terug te vloeien. Apparaten welke van een

absorptie-unit voorzien zijn kunnen direct in bedrijf genomen worden. Controleer cirka 24 uur na het in bedrijf stellen of het apparaat naar behoren werkt.

Milieubescherming

Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen.

Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Afgedankte koel- en vriesapparaten moeten volgens de plaatselijke regelingen op deskundige wijze verwerkt worden. Informeer bij uw gemeente naar de mogelijkheden in uw woonplaets.

Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar.

De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling.

AANWIJZINGZN VOOR HET WEGWERPEN VAN VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektische huishoudelijke apparaten kan met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet. Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.
• Plastik verpakkingsmateriaal in de speciaal daarvoor bestemde plastic-containers te gooien. Indien dit soort bakken in uw buurt nog niet voorkomen mag u hat materiaal aan de vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts recycleerbare kunststoffen, zoals bijv.:

In de voorbeelden staatt

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD PP voor Polypropyleen

PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkelijker achter te komen hoe u het materiaal van dit apparaat moet wegwerpen en /of recycleren zijn er op verschillende punten herkenbare symbolen op aangebracht.

INHOUD

Waarschuwingen en Belangrijke adviezen 24

Aanwijzingzn voor het wegwerpen van verpakkingsmateriaal 25

Het gebruik - Reiniging van de binnenkant - Ingebruikname - Temperatuurinstelling - Koelen van ... levensmiddelen - Het invriezen van verse levensmiddelen 26

Het gebruik - Bewaren van diepvriesprodukten - Het ontdooien van ingevroren produkten - Jslaatjes . . . Verplaatsbare platen - Het verplaatsen van deurvakken - Tips - Tips het koelen - Tips het invriezen. . . 27

Tips - Tips het diepvriesprodukten - Onderhoud - Schoonmaken - Geprolongeerd stilstand . . . . . . . . . . . . . . . . . . . . . . . . . Vervangen van de lamp . . . . . . . . . . . . 28

Onderhoud - Het ontdooien - Storing - 29

Installatie - Plaats van opstelling - Elektrische aansluiting - Aanwijzingen voor de geintegreerde inbouw 30

Installatie - Omkeren draairichting deurtje. 33

Garantiebepalingen en service 34

HET GEBRUIK

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af.

Gebruik geen schurende schoonmaak- elen, waarmee u de afwerkingen van het raat zou kunnen beschadigen.

Ingebruikname

Steek de steker in de wandkontaktdoos. Open de deur en draai de thermostaatknop, rechtsom uit de stand «O» (STOP-stand). De koelkast is nu in werking.

De werking van de kast kan geheel gestopt worden door de knop in de stand «O» te draaien.

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop naar een lager cijfer te draaien of verlaagd worden (kouder) door de knop naar een hoger cijfer te draaien. Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;
• de frekwentie waarmee de deuren geopend worden;
• de hoeveelheid levensmiddelen in de kast;
• de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de midden-stand te draaien.

Attentie

Het kan voorkomen dat, indien de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koelen van grote hoeveelheden dranken, de kompressor kontinu loopt, waardoor automatische ontdooiing van de koelverdamper niet plaatsvindt en zich daarop ijs afzet. Draai, in dat geval, de thermostaatknop naar een wat minder koude stand, zodat automatische ontdooing kan plaatsvinden; hierdoor spaart u tevens energie.

Koelen van levensmiddelen

Voor een optimaal gebruik van de koelruimte adviseren wij u de volgende eenvoudige regels in acht te nemen:

• Plaats geen warme of dampende spijzen of dranken in de koelruimte;
• dek vooral sterk geurend voedsel af of verpak het;
• plaats de levensmiddelen zo, dat de lucht vrij eromheen kan cirkuleren.

Het invriezen van verse levensmiddelen

In het -diepvriesvak kunt u verse levensmiddelen invriezen en diepvriesprodukten bewaren.

Voor het invriezen kunt u de thermostaatknop op de gebruikelijke stand laten staan. Wilt u sneller invriezen, dan dient u de thermostaatknop op de koudste stand te draaien. In deze stand kan de temperatuur in het koelvak echter beneden 0°C dalen. In dat geval dient u de knop op een minder koude stand te draaien.

Bewaren van diepvriesprodukten

Indien u de koelkast voor het eerst in gebruik neemt of haar weer gebruikt na een periode van stilstand, dient u de thermostaatknop op de koudste stand te draaien. Plaats vervolgens de diepvriesprodukten na twee uur in de kast en draai de thermostaat terug naar de gebruikelijke stand.

Belangrijk

Open de vriesvakdeur niet tijdens stroomuitval. Wij adviseren u om na een stroomuitval de diepvries-produkten in korte tijd te konsumeren (een temperatuurstijging verkort de houdbaarheidsduur van de produkten). De normale houdbaarheid wordt niet aangetast indien de stroomuitval kort was (minder dan 6-8 uur) en het vriesvak vol is.

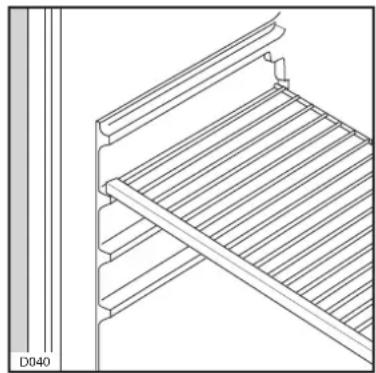

Verplaatsbare platen

De koelkastwanden zijn van richels voorzien, zodat u de platen naar wens op verschillende hoogten kunt plaatsen.

Het verplaatsen van deurvakken

De ruimte tussen deurvakken kan naar behoefte aangepast worden. Ga daartoe als volgt te werk:

Trek het vak geleidelijk naar de door de pijlen aangegeven richting totdat het loskomt. Daarna verplaats het vak naar de gewenste hoogte.

TIPS

Tips het koelen

Enkele praktische tips:

Vlees (alle soorten): wordt in plastic zakjes op de glazen plaat boven de groentelade geplaatst. Bewaar vlees niet langer dan één of twee dagen.

Gekookt voedsel, koude schotels enz.: kunnen, goed afgedekt, op elk rooster geplaatst worden. Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd. Boter en kaas: worden, om blootstelling aan de

Het ontdooien van ingevroren produkten

De diepvriesprodukten moet u vóór gebruik in de koelkast of bij kamertemperatuur laten ontdooien, al naar gelang de beschikbare tijd.

Kleine of in stukken ingevroren produkten kunnen onmiddellijk gekookt of gebakken worden. De kook- of baktijd zal dan natuurlijk iets langer zijn.

Jslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes voor het maken van ijsblokjes geleverd.

Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes los te wrikken!

lucht te voorkomen, in speciale koeldozen bewaard of in plastic- of alluminiumfolie vepakt.

Flessen melk: worden, goed gesloten, in het flessenrek geplaatst.

Bewaar niet-luchtdicht verpakte bananen, aardappelen, uien of knoflook niet in de koelkast.

Tips het invriezen

Enkele belangrijke tips:

- de max. hoeveelheid levensmiddelen die u kunt

invriezen in 24 uur staat aangegeven op het "typeplaatje";

• het invriezen duurt 24 uur. Voeg gedurende deze tijd geen andere in te vriezen levensmiddelen toe;
• vries uitsluitend verse, goed schoongemaakte en eerste kwaliteit levensmiddelen in;
• verdeel de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooien:
• verpak de levensmiddelen in handzame porties. Deze vriezen sneller in en bij later gebruik hoeft u slechts de benodigde hoeveelheid te ontdooie;
• zorg ervoor dat in te vriezen pakjes niet in aanraking komen met reeds ingevroren produkten; de temperatuur van deze laatste zou daardoor kunnen stijgen;
• mager voedsel is ingevroren langer houdbaar dan vet voedsel; ook zout verkort de houdbaarheid;
• vermijd rechtstreekse konsumptie van ijslollies uit het vriesvak; u zou uw mondhuid kunnen verbranden;
• schrijf de invriesdatum op de pakjes zodat u de

ONDERHOUD

Neem vóór iedere handeling altijd eerst de er uit de wandkontaktdoos.

Belangrijk: Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden.

Schoonmaken

Gebruik nooit metalen voorwerpen voor het schoonmaken van het apparaat; dit zou beschadigingen tot gevolg kunnen hebben.

Reinig de binnenkant van de kast regelmatig met lauw sodawater. Lap de wanden na met schoon water en droog ze zorgvuldig.

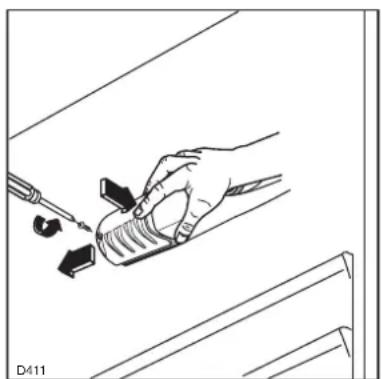

Vervangen van de lamp

Het lampje van de koelkast is op de volgende wijze bereikbaar:

• Schroef het afschermkapje los;
- verwijder het losse deel door er lichte druk op uit te oefenen (zie figuur).

Indien met open deur het lampje niet brandt, kijk dan eerst of het soms los in de fitting zit. Als het lampje dan nog niet brandt, vervang het dan door een lampje met hetzelfde vermogen. Het maximale vermogen is op het afschermkapje aangegeven.

houdbaarheidsduur kunt kontroleren;

• op de binnenkant van de deur of op de kaarten (indien aanwezig) zijn tekeningen van enkele diersoorten en levensmiddelen aangebracht gevolgd door cijfers die aangeven hoeveel maanden u de ingevroren produkten kunt bewaren;
• plaats geen koolzuurhoudende of mousserende dranken in het vriesvak; de blikjes of flessen zouden kunnen ontploffen.

Tips het diepvriesprodukten

Neem de volgende regels in acht:

• kontroleer dat de diepvrieprodukten in de winkel op de juiste wijze bewaard worden;
• breng de diepvriesprodukten na aankoop zo snel mogelijk over naar het vriesvak;
• open de deur altijd zo weinig en zo kort mogelijk.
• Wees heel voorzichtig bij aankoop van diepvriesprodukten, want gedeeltelijk ontdooide waren mag u niet opnieuw invriezen.
• Noteer de fabrikatiedatum en respekteer de vervaldatum van de fabrikant.

Geprolongeerd stilstand

Wij adviseren u vóór de periode dat de koelkast niet gebruikt wordt de volgende handelingen uit te voeren:

• neem de steker uit de wandkontaktdoos;
• verwijder alle spijzen en dranken uit de kast;
• laat de kast geheel ontdooien en maak de binnenwanden, rekken, korven en dergelijke goed schoon;
• laat de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen.

Het ontdooien van de koelkast heeft automatisch plaats elke keer dat de kompressor stopt. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de achterkant van het apparaat boven de kompressor bevindt. Hier verdampt het water.

Wij raden u aan het gaatje in het afvoerkanaal regelmatig schoon te maken, teneinde te voorkomen dat het dooiwater de levensmiddelen nat maakt. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt.

In het vriesvak dient u echter de rijp te verwijderen, wanneer deze een laag van circa 4 mm vormt. Gebruik hiervoor de meegeleverde plastic spatel. Voor het uitvoeren van deze handeling hoeft u het apparaat niet uit te schakelen of het vriesvak leeg te maken. Wanneer zich een dikke laag ijs gevormd heeft, dient u het gehele apparaat te ontdooien.

Ga als volgt te werk:

1. draai de thermostaatknop op «O» of trek de steker uit het stopkontakt; omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;
2. omwikkel de levensmiddelen met meerdere kranten en bewaar ze op een koele plaats;
3. laat de deur openstaanen plaats een teiltje op het onderste rek van het koelkast vak onder het afvoergaatje, haal de dop van de afvoer (zie figuur.
4. droog na het ontdooien het vriesvak zorgvuldig en sluit het gaatje weer af met de dop; bewaar de schraper zodat u hem opnieuw kunt gebruiken;
5. draai de thermostaatknop in de gewenste stand of steek de steker weer in het stopkontakt.
6. Na twee of drie uur kunt u de diepvriesprodukten weer terugplaatsen.

STORING

Indien het apparaat niet of niet goed funkioneert, kontroleer dan:

• of de steker goed in het stopkontakt zit;
• of de elektriciteit soms uitgevallen is;
• of de thermostaatknop op de juiste stand staat;
• en indien er water op de bodem van de koeler ligt, of het afvoerkanaaltje soms verstopt is (zie hoofdstuk "Het ontdooien").

Gebruik voor het verwijderen van de rijp nooit metalen voorwerpen; u zou uw koelkast kunnen beschadigen.

Geen voorwerpen of metodes gebruiken om het ontdooiproces te versnellen die niet door de fabrikant zijn aangegeven.

Temperatuurstijging van diepvriesprodukten kan hun houdbaarheidsduur verkorten.

Kunt u de storing niet zelf lokaliseren en verhelpen, raadpleeg dan de dichtsbijzijnde servicedienst.

Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt.

INSTALLATIE

Plaats van opstelling

Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz. Zie voor inbouw de betreffende aanwijzingen.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de netfrekwentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspanning en de netfrekwentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken.

De steker mag alleen geplaatst worden in een geaard stopkontakt. De kast is daarom voorzien van een speciaal drie-aderig snoer, geschikt voor een geaard stopkontakt. Mocht het stopkontakt in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt.

Aanwijzingen voor de geïntegreerde inbouw

Nismaten

model ZKK 9408 ZKK 9410 ZKK 9412

Hoogte 880 mm 1030 mm 1225 mm

Diepte 550 mm 550 mm 550 mm

Breedte 560 mm 560 mm 560 mm

Als transportbeveiliging zijn asn beide scharnierkanten scharnierpennen asngebracht. Afhankelijk van de gewenste deurdreirichting moet aan een kant, zowel onder als boven, een scharnierpen verwijderd worden.

Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in Fig. 1.

Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen:

diepte 50 mm

breedte 540 mm

CE Dit apparaat voldoet aan de volgende EG-richtlijnen:

• 87/308 EG-richtlijn van 2.6.87 met betrekking tot de radio-ontstoring.
• 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen;
• 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzingen.

Belangrijk: Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven.

Schuif het apparaat in de nis totdat de aanslaglijst (A) met de voorkant van plafond van de kast aanlijnt.

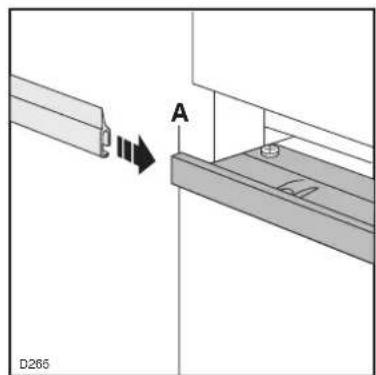

Indien, na plaatsing volgens punt 2, een kier aan de bovenkant ontstaat, schulf dan het daarvoor bestemde afdekprofiel over de aanslaglijst (A).

Open de deur en druk het apparaat tegen de zijwand van de nis, aan de kant waar niet de scharnieren zitten. Bevestig het apparaat met de vier rneegeleverde schrm even.

Bevestig het ventilatierooster (C).

Breng, onder lichte druk, het dekseltje (D) aan.

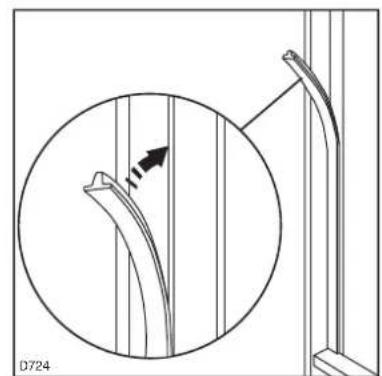

Breng, onder lichte druk, de voegafdichting tussen apparaat en meubel aan.

Breng de afdichtstopsels (B) in de gaten in de deklijsten aan.

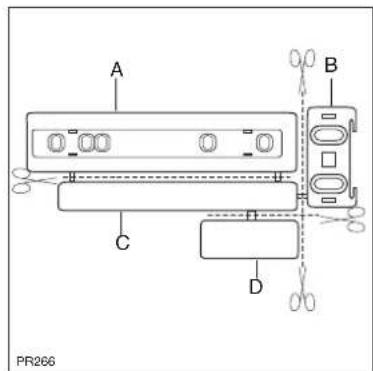

Onderdelen A, B, C, D scheiden zoals u in de tekening ziet.

Geleider (A) tegen de binnenkant van de kastdeur aan de boven- en onderkant houden volgens de tekening en de plaats van de buitenste gaten aangeven. Nadat u de gaten geboord heeft de geleider met de bijgeleverde schroeven vastzetten.

Afdekking (C) op geleider (A) vastklikken.

De deur van het apparaat en die van de kast met een hoek van ongeveer 90° openen. IJzer (B) in geleider (A) aanbrengen. De deuren samen vasthouden en de gaten aangeven zoals in de tekening. De ijzers weghalen en gaten van ∅2 mm. boren op een afstand van 8 mm. van de buitenrand van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig het met de bijgeleverde schroeven.

Voor het rechtstellen van de kastdeur kunt u gebruik maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het apparaat goed sluit.

Omkeren draairichting deurtje

Maak het steunstukje(1) los door met een schroevedraaier op de binnenveer te drukken (Fig. 11) en verwijder het tegelijkertijd met het deurtje; verwijder naaf (2) en monteer haar aan de andere kant op het vrijgekomen gaatje;

draai het deurtje 180° om, verwijder het steunstukje (1) en monteer het aan de andere kant; Monteer het deurtje door bovenstift en steunstukje (1) op hun plaats te schuiven tot ze geblokkeerd worden.

Om de houdbaarheid van de levensmiddelen te verzekeren is het deurtje voorzien van een eenvoudige veerinstallatie, waardoor het deurtje open blijft staan tot u het niet goed dichtdrukt.

GARANTIEBEPALINGEN EN SERVICE VOOR DE BENELUX (B-NL en L)

Bij aanspraak op kosteloos herstel dient het origineel van de betreffende aankoopnota of kwitantie te worden getoond of meegezonden.

Algemene garantiebepalingen

1 De fabrikant verleent één jaar garantie op het op de bijbehorende koopnota vermelde apparaat, gerekend vanaf de koopdatum. Indien zich binnen deze periode een storing voordoet, welke het gevolg is van een materiaal- en/of constructiefout, heeft de koper het recht op kosteloos herstel.
1a Voor stofzuigers, bedoeld voor huishoudelijk gebruik, geldt een algemene garantieperiode van twee jaar. Accessoires zijn aan directe slijtage onderhevig; deze verbruiksartikelen zijn derhalve van garantie uitgesloten.
2 Indien binnen de garantietermijn door ZANUSSI reparaties worden verricht, wordt de oorspronkelijke garantietermijn niet verlengd. Op reparaties buiten de garantietermijn door ZANUSSI verricht, en op de herbeij geleverde, betaalde en gemonteerde onderdelen wordt 1 jaar garantie verleend.

Indien na drie maal uitvoeren van eenzelfde reparatie, hetzelfde defect opnieuw optreedt en geen resultaat van een opnieuw uitvoeren van een reparatie verwacht mag worden, zal een nieuw exemplaar of soortgelijk toestel worden aangeboden. De aanbieding geschiedt tegen bijbetaling op basis van een te bepalen jaarlijks afschrijvingspercentage.

3 Servicebezoeken aan huis worden alleen gebracht voor grote, moeilijk transporteerbare apparaten, per definitie: wasautomaten, droogtrommelautomaten, atwasautomaten, koelkasten, diepvrieskasten/-kisten, ovens, fornuizen en inbouwapparaten.
3a De regeling als bedoeld onder punt 3 geldt ook voor caravankoelkasten, mits de plaats waar zich het apparaat bevindt binnen de landsgrenzen ligt en over normale, voor het autoverkeer opengestelde wegen bereikbaar is. Voorts dient ten tijde van het bezoek het apparaat en de eigenaar, of diens gemachtigde plaatsvervanger, op de afgesproken bezoekplaats aanwezig te zijn.
4 Indien, naar het oordeel van de fabrikant, het apparaat zoals bedoeld onder punt 3 naar haar servicewerkplaats getransporteerd moet worden, dan geschiedt dit transport op de door de fabrikant vastgestelde wijze en voor rekening en risico van de fabrikant.
5 Alle niet onder punt 3 en 3a genoemde apparaten, alsmede apparaten welke wel de betreffende functionele eigenschappen hebben maar daarnaast juist bedoeld zijn voor gemakkelijk transport, dienen franco aan het adres van de servicedienst verzonden of aangeboden te worden. Binnen de algemene garantieperiode vindt terugzending voor rekening van de fabrikant plaats.
6 Indien een onder garantie en binnen de algemene garantieperiode vallend defect aan een apparaat niet hersteld kan worden, vindt kosteloze vervanging van het apparaat plaats.

Garantie-uitbreidingen

7 Voor koel/vries-motorcompressoren (exclusief startrelais en motorbeveiliging) geldt een aflopende garantieperiode, in gelijke percentages van twintig procent perjaar, van vijfjaar na koopdatum van het op de bijbehorende koopnota vermelde apparaat, met inachtname van volledig kosteloos herstel binnen de algemene garantieperiode. Na de algemene garantieperiode worden bezoek-, arbeidsloon- en bijkomende materiaalkosten in rekening gebracht.

Garantie-uitsluitingen

8 Het kosteloos uitvoeren van herstel- en/of vervangingswerkzaamheden, zoals bedoeld in de betreffende hieraan voorafgaande punten, is niet van toepassing indien:

• de aankoopnota of kwitantie, waaruit tenminste de aankoopdatum en de identificatie van het apparaat blijkt, niet getoond kan worden of meegezonden werd;
• het apparaat voor andere, of óók voor andere dan de huishoudel jke doeleinden, waarvoor het apparaat bestemd is, gebruikt wordt;
• het apparaat niet volgens de aanwijzingen in het installatievoorschrift of de gebruiksaanwijzing geïnstalleerd, bediend, behandeld of gebruikt wordt;
• het apparaat op ondeskundige wijze door daartoe niet bevoegde personen hersteld of gewijzigd werd.

8a Indien het apparaat zodanig ingebouwd, ondergebouwd, opgehangen of geplaatst is dat de benodigde tijd voor het uit- en inbouwen samen meer dan dertig minuten bedraagt, dan worden de hierdoor ontstane extra kosten aan de eigenaar in rekening gebracht.

8b Schade welke ontstaat door het, met toestemming van de eigenaar, op abnormale wijze uit- of inbouwen van een apparaat, kan niet op de fabrikant of haar servicedienst verhaald worden.

8c Beschadigingen, zoals krassen en deuken of zoals breuk van uit- of afneembare delen, welke niet ten tjde van de aflevering ter kennis van de fabrikant gebracht worden, vallen niet onder garantie.

Belangrijk advies

De constructie van dit apparaat is zodanig, dat de veiligheid daarvan gewaarborgd is. Ondeskundige reparaties kunnen echter de veiligheid in gevaar brengen. Terwille van een blijvende veiligheid, en ook om mogelijke schade te voorkomen, is het raadzaam dat reparaties uitsluitend verricht worden door personen die daarvoor de vereiste vakbekwaamheid bezitten. Wij adviseren u herstel- en/of controlewerkzaamheden door uw vakhandelaar of door ELGROEP FABRIEKSSERVICE te laten uitvoeren en uitsluitend originele DISTRIPARTS onderdelen te laten plaatsen.

Nederland

België

Luxembourg/ Luxemburg

ELGROEP Fabrieksservice

Vennootsweg 1

2404 CG Alphen aan den Rijn Postbus 120

2400 AC Alphen aan den Rijn

Storingsmeldingen op werkdagen tijdens kantooruren:

Tel.: 0172 - 46 83 00

Fax.: 0172 - 46 83 66

Onderdelenverkoop op werkdagen tijdens kantooruren:

Tel.: 0172 - 46 84 00

Fax.: 0172 - 46 83 76

ELGROEP SERVICE

Bergensesteenweg 719

1520 Halle (Lembeek)

Thuisherstellingen:

Tel.: [phone]

Fax: [phone]

Wisselstukken:

Tel.: [phone]

Fax: [phone]

Telex: 22915 eluxbe

ELGROEP SERVICE

3, Route d'Arlon

L-8009 Strassen
