Type product	USB Platenspeler (draaitafel)
Merk	Zolid
Model	USB Platenspeler
Aandrijving	Riemaandrijving
Motor	DC servomotor
Snelheden	33 1/3, 45, 78 toeren per minuut
Elementtype	Keramisch stereo-element
Stylus (naald)	402-M208-165
Uitgangsniveau	160-380 mV (5 cm/sec bij 1 KHz)
S/N-verhouding	Meer dan 50 dB
Wow & flutter	Minder dan 0,25% (WTD)
USB-aansluiting	Ja, voor opname op computer
Meegeleverde software	Audacity (op CD)
Afmetingen (BxHxD)	37 x 16,5 x 33 cm
Gewicht	4,96 kg
Stroomvoorziening	AC 230 V~50 Hz
Vermogensverbruik	5 W
Meegeleverde accessoires	Handleiding, 45 tpm adapter, USB-kabel, RCA-kabel, Audacity CD
Onderhoud	Reinig met droge doek; naald voorzichtig vervangen
Veiligheid	Uitschakelen door stekker te verwijderen; niet zelf repareren

Veelgestelde vragen - USB Platenspeler ZOLID

Hoe sluit ik de USB Platenspeler aan op mijn computer?

Gebruik de meegeleverde USB-kabel om de draaitafel met de computer te verbinden. Plaats de Audacity CD in de computer en volg de instructies voor de installatie van de USB-stuurprogramma's. Open daarna Audacity, ga naar Edit > Preferences > Audio I/O en selecteer 'AK5371' als opnameapparaat en 'Stereo' als kanalen.

Hoe vervang ik de naald (stylus)?

Verwijder de oude stylus door een schroevendraaier tegen de voorkant te plaatsen en naar beneden te duwen in richting 'A'. Verwijder de stylus door naar beneden en voren te duwen. Plaats de nieuwe stylus door de rand in richting 'B' te drukken en vervolgens omhoog te duwen in richting 'C' totdat deze vastklikt.

Waarom speelt mijn plaat niet af of klinkt het geluid slecht?

Controleer of de draaitafel is aangesloten op het stopcontact en ingeschakeld is. Zorg dat de RCA-kabels correct zijn aangesloten (rood op rood, wit op wit). Als het geluid slecht is, plaats de draaitafel dan verder weg van andere elektronica zoals een tv. Zorg ook dat de naald schoon is en niet versleten.

Hoe neem ik vinyl op met Audacity?

Sluit de draaitafel aan via USB en start Audacity. Selecteer de juiste opnamebron (AK5371) en stereo. Druk op de opnameknop (rode cirkel) en start de plaat. Na opname kunt u het bestand exporteren via File > Export in WAV, MP3 of OGG-formaat. Voor MP3 heeft u de lame_enc.dll nodig, die op de CD staat.

Wat moet ik doen als de draaitafel te langzaam draait of schurende geluiden maakt?

Dit kan komen doordat de transportschroef nog is vastgedraaid. Draai de zilveren schroef op de draaitafel los met een munt om de balans te corrigeren. Als het probleem aanhoudt, controleer dan of de riem goed zit en of de plaat correct is geplaatst.

Hoe kan ik een 45 toeren plaat met een groot gat afspelen?

Gebruik de meegeleverde 45 tpm-adapter. Plaats de adapter in het grote gat van de plaat en leg de plaat vervolgens op de draaitafel. Selecteer de juiste snelheid (45 tpm) en start het afspelen.

Is de draaitafel veilig om langere tijd onbeheerd achter te laten?

Haal altijd de stekker uit het stopcontact wanneer u het apparaat voor langere tijd niet gebruikt, bijvoorbeeld tijdens vakantie. Dit voorkomt schade door bliksem of stroomstoringen. Plaats het apparaat niet in de buurt van warmtebronnen of vocht.

Hoe maak ik de draaitafel schoon?

Gebruik een schone, droge doek om de behuizing af te nemen. Gebruik geen chemicaliën. Raak de naald niet aan om deze schoon te houden. Indien nodig kunt u de naald voorzichtig reinigen met een speciale naaldborstel, maar volg de instructies in de handleiding.

Wat is het verschil tussen de RCA- en USB-aansluiting?

De RCA-aansluiting wordt gebruikt om de draaitafel aan te sluiten op een versterker, receiver of tv voor direct afspelen. De USB-aansluiting wordt gebruikt om de draaitafel met een computer te verbinden voor het opnemen van platen met software zoals Audacity.

Wat moet ik doen als de draaitafel niet aangaat?

Controleer of de stekker goed in het stopcontact zit en of het stopcontact stroom geeft. Zet de aan/uit-schakelaar aan de voorkant op 'AAN'. Als het apparaat nog steeds niet werkt, probeer dan een ander stopcontact. Neem bij aanhoudende problemen contact op met de klantenservice.

GEBRUIKSAANWIJZING USB Platenspeler ZOLID

03 Voor gebruik
03 Locatie van onderdelen
04 Instructies
04 Voorbereiding voor gebruik met stopcontact
04 Het Vervangen van de Stylus
05 Luisteren naar een Opname
06 Audacity en USB Verbinding
09 Belangrijke Veiligheidsinstructies
11 Voorschriften
11 Veiligheidsinformatie
12 Specifications
12 Veel Gestelde Vragen
12 Verwijdering

VOOR GEBRUIK

1. Kies een weloverwogen locatie voor het apparaat. Plaats het niet in direct zonlicht of dichtbij een bron van hitte. Voorkom ook het plaatsen op locaties waar vibraties, extreme veel stof, kou of vocht aanwezig is. Plaats het apparaat niet dichtbij bronnen die brommen zoals transformatoren of motoren.
2. Open de behuizing niet. Dit kan schade of elektrische schokken veroorzaken. Mocht er iets in de behuizing terecht komen, neem dan contact op met het support center.
3. Zorg ervoor dat u geen vinyl-platen met vieze vingers gebruikt.
4. Als u de stekker uit het stopcontact haalt, trek dan altijd aan de stekker en niet aan het koord.
5. Raak de stylus niet aan om deze schoon te houden.
6. Probeer het apparaat niet schoon te maken met chemicaliën. Dit kan de behuizing beschadigen. Gebruik een schone, droge doek.
7. Om de stroom volledig van het product af te halen dient u de stekker uit het stopcontact te halen. Doe dit altijd indien u weet dat u het apparaat een tijd niet gaat gebruiken, bijvoorbeeld tijdens uw vakantie.
8. Bewaar deze handleiding zorgvuldig voor naslag.

Voorbereiding voor gebruik met stopcontact

1. Verwijder alle verpakking van het apparaat.
2. Verbind de AC stroom stekker met het stopcontact.

1. De zilveren schroef beschermt de fonografische behuizing tijdens transport. Indien de snelheid van uw fonograaf langzaam lijkt of u hoort een schurend geluid, pas dan de schroef aan met een munt om de balans van de draaitafel te corrigeren.

Het Vervangen van de Stylus

Verwijderen van de oude stylus

1. Zet een schroevendraaien tegen de voorkant van de stylus en druk deze naar beneden in de richting van "A".
2. Verwijder de stylus door het naar beneden en naar voren te duwen.

Installeren van een nieuwe stylus

1. Hou de voorkant van de stylus vast en plaats de rand door in de richting van "B" te drukken.
2. Druk omhoog in de richting van "C" totdat het de tip vastzet.

Luisteren naar een Opname

1. Verbind de AC stroom kabel met het stopcontact, de standaard is 230V-50HZ.

2. Verbind de uiteinden van de RCA Kabel in de auxiliary input (Aux) van uw TV, home entertainment ontvanger of een ander muziek systeem. Zorg ervoor dat de rode RCA Cable is verbonden met de rode jack en de witte RCA Kabel met de witte jack.

3. Zet het apparaat aan door de AAN/UIT schakelaar aan de voorkant op AAN te zetten.

4. Leg een vinyl-plaat op de draaitafel. Wanneer u een 45rpm plaat met een groot gat wilt afspelen, gebruik dan de adapter die is meegeleverd in de verpakking.

5. Selecteer een speel snelheid die overeenkomt met de plaat die u afspeelt.

6. Verwijder de toonarmsteun, til de cuelever op en beweeg de toonarm voorzichtig naar de gewenste positie op de plaat. Laat de cue-lever langzaam zakken en de plaat zal worden afgespeeld.

7. Zet het apparaat aan dat u heeft aangesloten aan de draaitafel door op de ON/OFF of volume knop te drukken en draai vervolgens aan de volume knop om het volume van de muziek te bedienen.

8. Druk op de STOP knop om het afspelen te stoppen.

9. Druk op de SPEEL knop om het afspelen te beginnen.

10. Wanneer de muziek is afgelopen en de tone-arm bereikt het einde van de plaat dan zal de tone-arm automatisch terug gaan naar de tone-arm standard. U kunt ook op de EJECT knop drukken om de tone-arm naar de tone-arm standaard terug te laten gaan.

11. Onthoud dat u de stekker uit het stopcontact haalt als u het apparaat voor langere tijd niet gaat gebruiken.

Voor een volledige handleiding van Audacity, ga naar http://www.audacityteam.org/manual/

Installatie van de Audacity Software

Installeer de Audacity software op uw computer. De CD is meegeleverd met de draaitafel.

• Plaatst de Audacity cd in uw CD-Drive
  • Klik op 'Mijn Computer' op uw desktop.
• Dubbelklik op uw CD drive om de inhoud van de Audacity schijf te bekijken.
• Dubbelklik op Audacity Setup om de intallatie van de Audacity software te starten.

Audacity is gratis. De nieuwste versie kan worden gedownload van http://audacity.sourceforge.net/download/

Installatie van de USB Driver

1. Zorg ervoor dat de Audacity cd nog in uw CD drive is geplaatst.
2. Gebruik de meegeleverde USB kabel om de draaitafel met de computer te verbinden.
3. Volg de instructies op het scherm om de USB driver te installeren.

De software starten

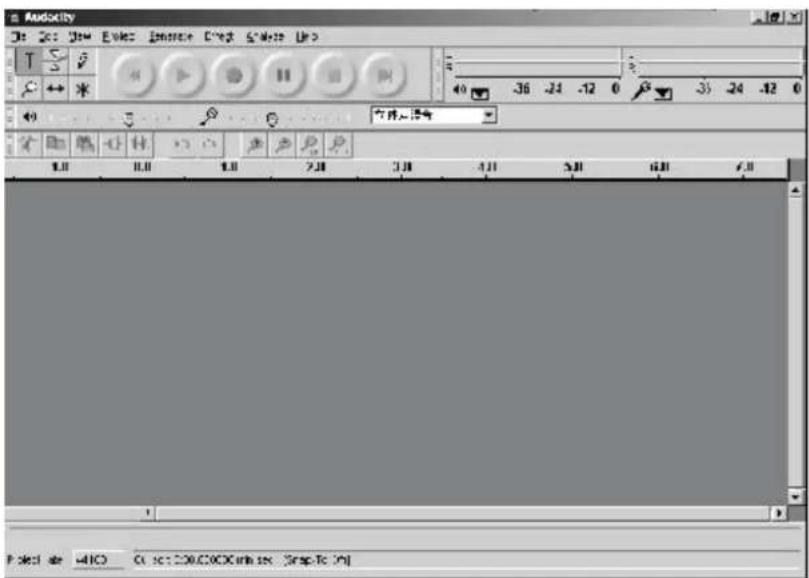

1. Dubbelklik op het Audacity icoon dat u kunt vinden op uw Desktop of in het Start Menu en u ziet de het volgende scherm;

1. In Audacity, ga naar Edit > Preferences > Audio I/O, en 'AK5371' onder Recording Device. Selecteer ook "Stereo" onder Recording Channels. Daarna gaat u naar de File Formats tab, en markeert u het vakje bij 'Uncompressed Export Format' dat leest "WAV (Microsoft 16-bit PCM)." Druk op OK.

1. Pas het output en input volume aan.

1. Druk op de record knop (rode cirkel) om de plaat op te nemen.

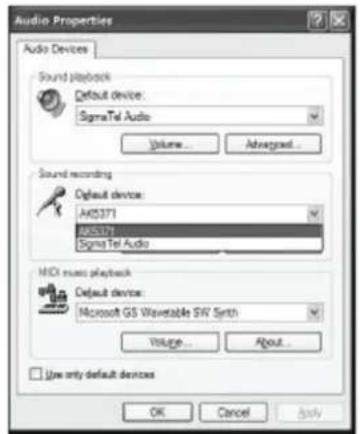

Indien u niet beschikt over een fluctuant golf op de interface tijdens het opnemen dan kunt u het Line in volume aanpassen in het Control Panel/Sound (in start menu van windows)

Selecteer sound recording volume en selecteer de Recording Control interface; Pas het line in volume aan naar het midden en de fluctuant golf zal verschijnen tijdens het opnemen.

1. In het File Menu kiest u voor Exportom uw muziek op te slaan in WAV,MP3, Ogg Formaat.

Let op: Wanneer u probeert te exporteren in MP3 dan zal het programma u vragen om lame_enc.dll MP3 encoder te lokaliseren. Dit bestand kunt u vinden op de CD en u dient dit bestand eerst naar de harde schijf te kopieëren. Voor informatie over dit en andere Audacity gerelateerde zaken gaat u naar http://audacity.sourceforge.net en bekijkt u de help pagina voor veel gestelde vragen (FAQ's) en Tutorials.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Wanneer u elektronische producten gebruikt, dient u altijd de basis veiligheidsvoorschriften in acht te nemen:

1. Leesinstructies – Alle veiligheids- en bedieningsinstructies dienen gelezen te worden voordat u het apparaat gebruikt.
2. Bewaarinstructies – De veiligheids- en bedieningsinstructies dienen te worden bewaard voor toekomstige raadplegingen.
3. Aandacht besteden aan instructies – Alle waarschuwingen voor het product en de bedienings/instructies dienen bekend te zijn en te worden opgevolgd.
4. Volginstructies – Alle bedienings- en gebruikersinstructies dienen te worden opgevolgd.
5. Schoonmaken – Haal de stekker uit het stopcontact voordat u het apparaat gaat schoonmaken. Gebruik geen vloeibare middelen. Gebruik een vochtige doek.
6. Toevoegingen – Gebruik geen toevoegingen die niet worden aanbevolen door de fabrikant. Dit kan gevaren opleveren.
7. Water en vocht – Gebruik dit product niet dichtbij water. Bijvoorbeeld dichtbij een bad, wasbak, keukengoot, natte kelder of dichtbij een zwembad, etc
8. Accessoires – Gebruik dit apparaat niet op een onstabiele ondergrond. Het product kan vallen en verwondingen veroorzaken bij kinderen en volwassenen. Gebruik alleen steunpootjes of dergelijke die zijn aanbevolen door de fabrikant, of zijn meegeleverd met het product. Het bevestigen dient te worden gedaan volgens de instructies en aanbevelingen van de fabrikant.
9. Vervoer – Het product dient voorzichtig te worden vervoert. Snelle stops, veel kracht en oneven ondergronden kunnen ervoor zorgen dat het product omvalt en/of beschadigd.
10. Ventilatie – Sleuven en openingen in de behuizing zijn gemaakt om het product te voorzien van ventilatie om ervoor te zorgen dat het product niet oververhit raakt. Deze openingen mogen niet worden geblokkeerd of bedekt. Bedek deze openingen bijvoorbeeld niet door het apparaat tegen een bed, bank, stoel of dergelijke te plaatsen. Dit apparaat dient niet te worden geplaatst in ingebouwde installaties tenzij de benodigde ventilatie kan worden gegarandeerd.

11. Electriciteits/bron – Dit product dient te worden aangedreven door een stroombron zoals aangegeven word op het label. Indien u niet zeker bent van uw electriciteitsbron, neem dan contact op met uw elecriciteits bedrijf.

12. Stroomdraad veiligheid – Stroomdraden dienen altijd veilig te worden neergelegd zodat er niet op gelopen wordt. Zorg voor extra aandacht bij de punten waar het draad het product ingaat of waar het het stopcontact gaat.

13. Bliksem – Voor extra veiligheid tijdens een storm of wanneer u het apparaat voor lange tijd niet gebruikt dient u de stekker uit het stopcontact te halen en alle overige kabels los te maken. Dit voorkomt schade tijdens bliksem en/of stroom storingen.
14. Overladen – Overlaad de stopcontacten, extensie kabels of interne bedrading. Dit kan lijden tot elektrische schokken.
15. Objecten en Vloeistoffen – Druk nooit objecten door de openingen in de behuizing. Deze kunnen gevaarlijke voltage punten raken of kortsluiting veroorzaken dat kan lijden tot brand of elektrische schokken. Mors nooit vloeistoffen op het apparaat.
16. Reparatie – Probeer het apparaat nooit zelf te repareren. Verwijder nooit de behuizing. Neem contact op met het service center indien het appraat niet naar behoren werkt.
17. Schade dat Service nodig heeft – Haal de stekker uit het stopcontact en neem contact op met het service center.
    a. Indien de stroomkabel of stekker is beschadigd.
    b. Als er vloeistoffen of objecten in het apparaat zijn terecht gekomen.
    c. Als het product is blootgesteld aan regen of water.
    d. Als het product niet naar behoren werkt. Wijzig alleen de instellingen die worden beschreven in de handleiding. Andere aanpassingen kunnen schade opleveren die gevaarlijk zijn en soms ook niet te reparenen zijn.
    e. Als het product is gevallen of beschadigd op welke manier dan ook of indien het product zich merkbaar anders gedraag, dient het gerepareerd te worden.
18. Losse onderdelen – Wanneer u losse onderdelen nodig heeft, zorg er dan voor dat u de correcte onderdelen ontvangt. Onbekende of verkeerd onderdelen kunnen lijden tot schade, brand, electrische schokken of andere gevaren.
19. Veiligheids Check - Nadat uw apparaat is gerepareerd, vraag de reparateur om een veiligheids check uit te voeren zodat u zeker weet dat het apparaat veilig is.
20. Hitte – Plaats het apparaat niet dichtbij kachels of andere warmte bronnen, inclusief amplifiers die hitte veroozaken.

VOORSCHRIFTEN

Veiligheidsinformatie

LET OP

1. Om dit apparaat volledig uit te zetten dien u de stekker uit het stopcontact te halen. Doe dit zeker als u weet dat u het apparaat voor langere tijd niet gaat gebruiken, bijvoorbeeld tijdens uw vakantie.
2. Het gebruik van bediening, aanpassingen en prestatie van procedures anders dan aangegeven kan lijden tot gevaarlijke blootstelling aan straling.
3. I Als het product problemen veroorzaakt, neem dan contact op met het service center. Gebruik het product niet als deze defect is.

Pas op voor condensatie

Wanneer de speler is verplaatst van een koude naar een warme plaats of bij plotselinge temperatuurswisselingen kan condensatie ontstaan. Vocht in de lucht kan condenseren in het mechanisme. Om dit te voorkomen dient u de speler in de nieuwe ruimte aan te sluiten en voor 1 of 2 uur te laten staan (afhankelijk van de hoeveelheid condensatie) Nadat dit gedaan is en het apparaat is aangepast aan de temperatuur om zich heen kunt u het apparaat gebruiken.

SPECIFICATIES

Vinyl speler sectie

Motor DC servo motor

Aandrijvings Systeem Belt Drive

Snelheden 33-1/3 rpm, 45 rpm and 78 rpm

Wow&Flutter Minder dan 0.25% (WTD)

S/N Ratio Meer dan 50 dB

Cartridge Type Keramisch Stereo Cartridge

Stylus 402-M208-165

Uitvoer Niveau 160-380 mV (5 cm/sec at 1 KHz)

Algemeen

Stroom vereisten AC 230 V\~ 50 Hz

Verbruik 5 W

Dimensies (WxHxD) 37x16.5x33 cm

Gewicht 4.96 kgs

Standaard Accessoires Handleiding,45 rpm Adapter

Indien u problemen ondervindt met het apparaat bekijk dan onderstaande tabel om te kijken of u daar de oplossing kunt vinden, voordat u contact op neemt met het support center.

	Probleem Oorzaak Oplossing
	Gaat niet aan als de AAN knop word ingedrukt.	Apparaat is niet aangesloten.	Verbind het apparaat met een AC stroom adapter.
	Het geluid is slecht. Het apparaat staat te dicht bij een TV of ander apparaat.		Zet de TV of het apparaat uit en zet de draaitafel op een andere locatie.

Verwijdering

Elektrische en elektronische apparatuur (EEE) bevat materialen, delen en inhoud die gevaarlijk kunnen zijn voor het milieu en schadelijk voor de menselijke gezondheid als afval bestaande uit elektrische en elektronische apparatuur (WEEE) niet correct wordt weggegooid

Apparaten die gemarkeerd zijn met het WEEE logo (te zien links), zouden niet met het huishoudafval weggegooid moeten worden. Neem contact op met uw lokale autoriteit op het gebied van afvalverwerking, aangezien zij in staat zullen zijn om u details te geven over de mogelijkheden voor recycling in uw omgeving.
