Producttype	LED-televisie
Merk	Roadstar
Model	LCD-8012K-S
Schermdiagonaal	80 cm (32 inch)
Resolutie	1366 x 768 (HD Ready)
Beeldfrequentie	50 / 60 Hz
Helderheid	250 cd/m²
Contrastverhouding	3000:1 (dynamisch)
Kijkhoek	178° horizontaal en verticaal
Aansluitingen	2x HDMI, 1x USB, 1x VGA, 1x SCART, 1x CI-sleuf, 1x antenne-ingang, 1x hoofdtelefoonuitgang
Geluidsuitgang	2 x 8 W
Stroomverbruik (gebruik)	60 W
Stroomverbruik (stand-by)	< 0,5 W
Voeding	AC 100-240 V, 50/60 Hz
Afmetingen (zonder voet)	73,5 x 43,5 x 8,0 cm (B x H x D)
Afmetingen (met voet)	73,5 x 47,5 x 19,0 cm (B x H x D)
Gewicht (zonder voet)	5,5 kg
Gewicht (met voet)	6,0 kg
VESA-montage	200 x 200 mm
Afstandsbediening	Inbegrepen
Televisiestandaard	DVB-T / DVB-C / DVB-S2
Energielabel	A+
Onderhoud	Reinig met een zachte, droge doek. Gebruik geen agressieve schoonmaakmiddelen.
Veiligheid	Plaats het apparaat op een stabiele ondergrond. Zorg voor voldoende ventilatie.
Reparatie en onderdelen	Neem contact op met een erkend servicecentrum. Gebruik alleen originele onderdelen.

Veelgestelde vragen - LCD-8012K-S ROADSTAR

Hoe schakel ik de televisie in?

Druk op de aan/uit-knop op het toestel of op de afstandsbediening. Als het standby-lampje rood is, druk dan eenmaal om in te schakelen.

Hoe sluit ik een HDMI-apparaat aan?

Sluit het apparaat aan met een HDMI-kabel op een van de HDMI-ingangen. Selecteer vervolgens de juiste HDMI-bron via de Source-knop op de afstandsbediening.

Waarom is er geen beeld?

Controleer of de televisie is ingeschakeld en de juiste ingang is geselecteerd. Controleer ook de kabelverbindingen. Als het probleem aanhoudt, probeer dan een andere HDMI-kabel.

Hoe kan ik zenders instellen?

Ga naar het menu, kies 'Kanalen' of 'Zenders' en start een automatische zoekopdracht. Zorg dat de antenne of kabel correct is aangesloten.

Wat moet ik doen als de afstandsbediening niet werkt?

Vervang de batterijen van de afstandsbediening. Zorg dat er geen obstakels zijn tussen de afstandsbediening en de televisie. Als het blijft haperen, herstart de televisie.

Kan ik de televisie aan de muur bevestigen?

Ja, de televisie is VESA-compatibel (200x200 mm). Gebruik een geschikte muurbeugel en volg de instructies van de beugel.

Hoe reinig ik het scherm?

Schakel de televisie uit en laat afkoelen. Gebruik een zachte, droge microvezeldoek om voorzichtig stof te verwijderen. Gebruik geen vloeistoffen of schoonmaakmiddelen.

Wat is het stroomverbruik van de televisie?

Het typische stroomverbruik tijdens gebruik is 60 W. In stand-by modus verbruikt het minder dan 0,5 W.

Hoe kan ik de fabrieksinstellingen herstellen?

Ga naar het menu 'Instellingen' en kies 'Reset' of 'Fabrieksinstellingen'. Bevestig met 'Ja'. Houd er rekening mee dat alle persoonlijke instellingen worden verwijderd.

Waar vind ik de handleiding?

De handleiding is beschikbaar op de website van Roadstar of via de QR-code op de verpakking. U kunt ook contact opnemen met de klantenservice voor een digitale kopie.

GEBRUIKSAANWIJZING LCD-8012K-S ROADSTAR

TFT-LCD kleurentelevisie

LCD-8012K/S

Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC NEDERLAND BV.

Nadruk, ook als uittreksel is niet toegestaan. Druk- en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.

Windmolenweg 42, 7548 BM Boekelo

Internet: www.conrad.nl

E-mail: [e-mail]

Belangrijk! Beslist lezen!

Deze gebruiksaanwijzing is een integraal onderdeel van dit product. Er staan belangrijke aanwijzingen in betreffende de instellingen en het gebruik. Lees deze gebruiksaanwijzing zorgvuldig door! Bij schades, die ontstaan door het niet in acht nemen van de aanwijzingen, vervalt het recht op garantie! Wij zijn niet aansprakelijk voor schades en letsel die daarvan het gevolg zijn. Bewaar daarom deze gebruiksaanwijzing zorgvuldig!

Introductie

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Uw nieuwe toestel werd vervaardigd onder aanhouding van de strenge ROADSTAR-kwaliteitseisen.

Lees eerst de gebruiksaanwijzing volledig en zorgvuldig door, voordat u de Roadstar TFT-LCD-kleurentelevisie in gebruik neemt.

Bij vragen kunt u zich wenden tot onze Technische Helpdesk:

Nederland: Tel: [phone]

E-mail: [e-mail]

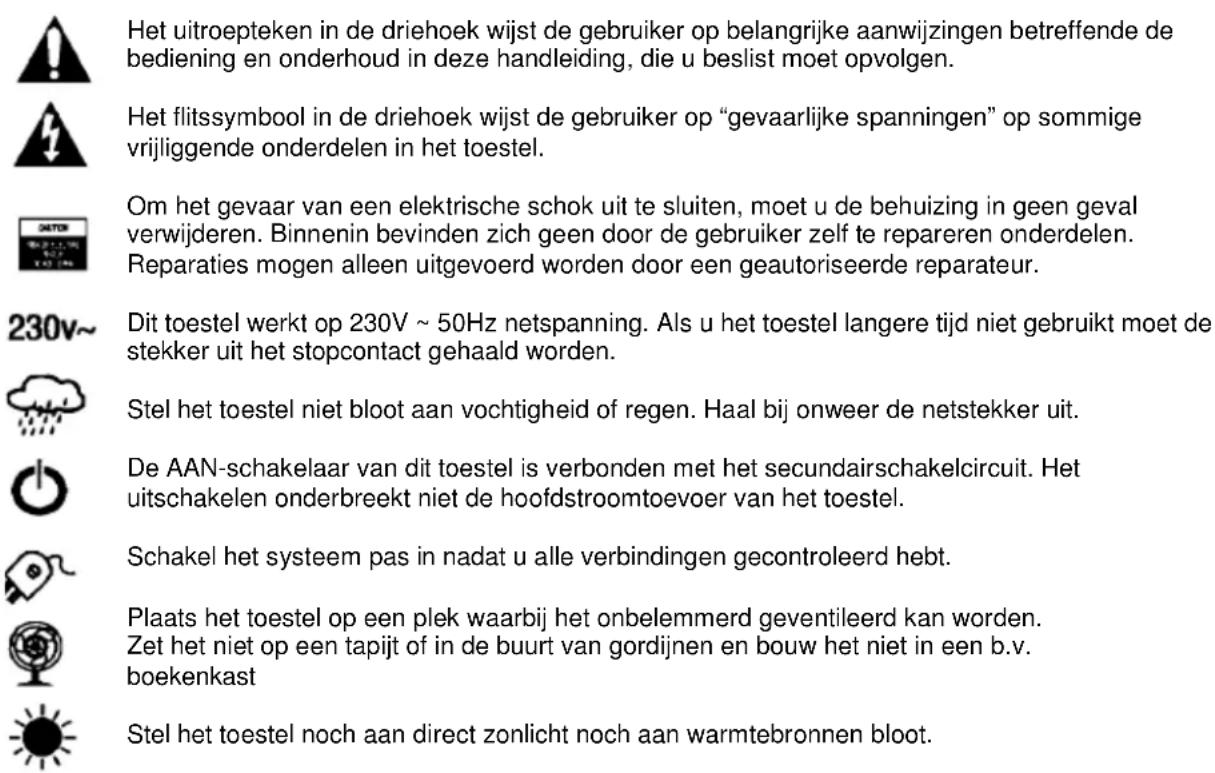

VEILIGHEIDSAANWIJZINGEN

Het uitroepteken in de driehoek wijst de gebruiker op belangrijke aanwijzingen betreffende de bediening en onderhoud in deze handleiding, die u beslist moet opvolgen.

Het flitssymbool in de driehoek wijst de gebruiker op "gevaarlijke spanningen" op sommige vrijliggende onderdelen in het toestel.

Om het gevaar van een elektrische schok uit te sluiten, moet u de behuizing in geen geval verwijderen. Binnenin bevinden zich geen door de gebruiker zelf te repareren onderdelen. Reparaties mogen alleen uitgevoerd worden door een geautoriseerde reparateur.

Dit toestel werkt op 230V \~ 50Hz netspanning. Als u het toestel langere tijd niet gebruikt moet de stekker uit het stopcontact gehaald worden.

Stel het toestel niet bloot aan vochtigheid of regen. Haal bij onweer de netstekker uit.

De AAN-schakelaar van dit toestel is verbonden met het secundairschakelcircuit. Het uitschakelen onderbreekt niet de hoofdstroomtoevoer van het toestel.

Schakel het systeem pas in nadat u alle verbindingen gecontroleerd hebt.

Plaats het toestel op een plek waarbij het onbelemmerd geventileerd kan worden. Zet het niet op een tapijt of in de buurt van gordijnen en bouw het niet in een b.v. boekenkast

Stel het toestel noch aan direct zonlicht noch aan warmtebronnen bloot.

REMOTE CONTROL

LCD-8012/K/S

8" (20,3 cm) TFT-LCD-kleurentelevisie/monitor met 255 geheugenplaatsen en afstandsbediening

FUNCTIES EN CONTROLES

1. Sensor voor de afstandsbediening
2. AUDIO/VIDEO-aansluiting
3. FIXATIE-GAT
4. 12 V-GS-aansluiting
5. TFT-LCD-beeldscherm
6. Hoofdtelefoonaansluiting
7. LUIDSPREKER
8. POWER/STANDBY-toets
9. TV/AV-toets
10. MENU-functiekeuze toets (BEELD; SYSTEEM; VOORKEUZE; TIJD)
11. VOLUME-toetsen +/-
12. KANAAL-toetsen +/-
13. TELESCOOP-antenne
14. EXTERNE-ANTENNE-ingang

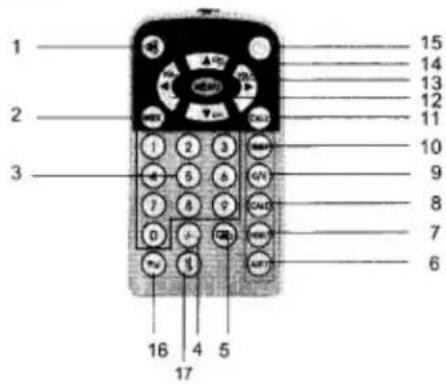

AFSTANDSBEDIENING

1. MUTE- toets
2. MODE-toets
3. Numerieke toetsen
4. KANAALKEUZE-toets met 1-3 cijfers
5. TERUG-toets
6. AUTOM: AFSTEM-toets (AUTO)
7. VIDEO-toets
8. KALENDER-toets
9. TAALKEUZE-toets
10. SLEEP-TIMER-toets
11. OPROEP-toets (CALL)
12. VOLUME- en NAVIGATIE-toetsen ◀/▶
13. MENU-toets
14. KANAAL- en NAVIGATIE-toetsen ▼/▲
15. POWER/ STANDBY-toets
16. HORIZONTAAL
17. VERTICAAL

Plaatsen van de batterij

1. Open de batterijlade en trek de batterijhouder er uit.
2. Plaats een CR2025 lithiumbatterij.
3. Sluit de batterijlade

Gebruik:

Richt de afstandsbediening op de sensor aan het toestel (1).

Maximale reikwijdte: 5 meter.

STROOMVERZORGING

Gebruik met een AC/DC-adapter 230V (wordt meegeleverd)

Verbindt de kabel van de AC/DC-adapter met de 12V-ingangsbus (4), deze bevindt zich aan de zijkant van het toestel.

Verbindt de AC/DC-adapter met een 230V \~ 50 Hz stopcontact.

Gebruik via autoaccu

Controleer of de auto uitgerust is met een stroomtoevoersysteem met negatieve massa van 12 V. Sluit de kabel aan op de 12V-bus (4) en aan de sigarettenaanstekerbus. Het toestel werkt op 11-15 V DC.

BEDIENING

1. Verbindt de kabel van de AC/DC-adapter met de 12V-ingangsbus (4) die zich aan de zijkant van het toestel bevindt.
   Verbindt de AC/DC-adapter met een 230V \~ 50 Hz stopcontact.
2. Druk op de toets POWER aan het toestel (8) of op de afstandsbediening (15).
3. Trek de telescoopantenne (13) volledig uit en draai deze tot een optimale ontvangst bereikt wordt.
4. Om het toestel uit te schakelen drukt u op de POWER-toets aan het toestel (8) of op de afstandsbediening (15).

GELUIDSSTERKTE-REGELING

Het volume kan geregeld worden met de toetsen VOL- en VOL+ (11) van het toestel of met de VOL ◀/▶ (12) op de afstandsbediening.

MUTE-FUNCTIE (STOMSCHAKELING)

Met de MUTE-toets (1) op de afstandsbediening kan het geluid direct uitgezet worden. Wanneer op MUTE gedrukt wordt verschijnt "MUTE" op het display. Druk nogmaals op MUTE om het geluid weer in te schakelen.

TAALKEUZE VOOR HET BEELDSCHERM

Druk op de MENU-toets (13) en dan op de taal-toets (9) van de afstandsbediening tot de gewenste taal verschijnt: Engels > Duits.

BEELD-INSTELLINGEN

1. De eigenschappen van het beeld (CONTRAST / HELDERHEID / KLEUR / RESOLUTIE) kunnen ingesteld worden met de MENU-toets (10) van het toestel of op de afstandsbediening (13) en met de VOL ▶ toets (> BEELD)

2. Voer de gewenste instellingen uit met de toetsen VOL ◀ en VOL ▶ (12).

3. Gebruik de toetsen CH ▲/▼ om een optie te kiezen.

AUTOMATISCHE AFSTEMMING

1. Druk 3 seconden op de AUTO-toets (6) van de afstandsbediening. Het VOOR-KEUZE MENU verschijnt. Het automatisch afstemmen (frequenties tussen VHF-L>VHF-H>UHF) en het programmeren van de ontvangen kanalen (max. 255 zenders) begint.
2. Voor het onderbreken van de automatische afstemming drukt u op een van de CH ▲/▼-toetsen (14).
3. Druk op de MENU-toets om het menu af te sluiten.
4. Na het programmeren van de frequenties drukt u op de CH ▲/▼ -toetsen (14) om een TV-kanaal te kiezen. Hiervoor kunt u ook de numerieke toetsen gebruiken.

HANDMATIGE AFSTEMMING

1. Druk 5x op de MENU-toets (13) van de afstandsbediening.
2. Kies SUCHE (ZOEKEN) en druk dan op VOL ▶ of VOL ◀, om te beginnen met de handmatige afstemming.
   De kleurenbalk beweegt zich naar rechts of links. Als het beste beeld en de beste klank gevonden is, stopt het zoeken.
   Als u het gewenste kanaal niet gevonden heeft, drukt u nogmaals op de VOL ▶ toets.
3. Herhaal de punten 1-2 om verdere zenders te programmeren.

HANDMATIGE FIJNE-AFSTEMMING

Normaalgesproken wordt automatisch het beste beeld verkregen. Echter door bepaalde omstandigheden, zoals bij zwakke signalen, een slecht antennesysteem of bij sterke interferenties door andere kanalen, kan met de handmatige fijnafstemming een betere beeldkwaliteit verkregen worden.

leder kanaal kan als volgt handmatig ingesteld worden:

1. Selecteer via de kanaaltoetsen ▲/▼ (14) het gewenste programmanummer of voer via de cijfertoetsen (3) op de afstandsbediening direct het kanaalnummer in.
2. Druk op de MENU-toets (13) van de afstandsbediening.
3. Kies met de toets CH ▼ de VOORKEUZE-functie en open met de toets VOL ▶ het VOORKEUZE-MENU.
4. Selecteer FEIN en druk op VOL ▶ of VOL ◀, om te beginnen met de handmatige fijnafstemming.
5. Druk op de MENU-toets, om het menu af te sluiten.

SYSTEEM-INSTELLINGEN

1. Druk 2x op de MENU-toets (13) van de afstandsbediening om de SYSTEEM-functie te kiezen, gebruik de VOL ▶ toets om te regelen.
2. In de INVOER-optie kiest u TV (indien u de TV-tuner met antenne gebruikt) of VIDEO (indien u een externe audio/videobron gebruikt).
3. Druk op CH ▲/▼ om de opties te selecteren.
4. In de KLOK-optie (kleursysteem) kiest u PAL (of N3.58, N4.43, SECAM, AUTO).
5. In de GELUID-optie kiest u 6.5M (of 5.5M).
6. In de BLAUWE ACHTERGROND-optie kiest u AAN of UIT.
7. In de TAAL-optie kiest u voor ENG (Engels) of Duits.
8. In de SPEL-optie drukt u op VOL ▶ om TETRIS te spelen. Druk op POWER om het spel te beëindigen.
9. Druk op MENU om het menu af te sluiten.

SWAP-FUNCTIE

Als u het programmanummer van een opgeslagen zender wilt veranderen, gebruikt u de functie SWAP.

1. Selecteer het programma dat veranderd moet worden met de toetsen CH ▲/▼ of via de numerieke toetsen.
2. Druk op de MENU-toets.
3. Selecteer met CH ▼ VOORKEUZE en open met de VOL ▶ toets het VOORKEUZE-MENU:
4. Selecteer SWAP en gebruik de VOL ▶ om het nieuwe programmanummer in te voeren.

TIMER-FUNCTIE

Het toestel kan op een bepaald tijdstip in- of uitgeschakeld worden.

1. Druk 4x op de MENU-toets.
2. Selecteer met CH ▼ de optie KLOK.
3. Selecteer met CH ▲/▼ de opties en voer de instellingen uit met de toets VOL ▶ en VOL ◀ :

TIJD	- - : - - (tijd instellen)
INSCHAKELTIJD	- - : - - (AAN/UIT) (timer inschakeltijd instellen)
UITSCHAKELTIJD	- - : - - (AAN/UIT) (timer uitschakeltijd instellen)
ATTENTIE - - : - -
AFSPRAAK	- - : - - (inschakelen op kanaal)
POSITIE -

GEBRUIK ALS MONITOR

1. Om de televisie als kleurenmonitor te gebruiken, b.v. om een videorecorder of een videocamera aan te sluiten, verbindt u de A/V-kabel (wordt meegeleverd) met de A/V-ingangsbus (2) aan de zijkant van het toestel.
2. Schuif de POWER-schakelaar (8) op ON, om het toestel in te schakelen.
3. Druk op de TV/AV-toets van het toestel (9) of op de VIDEO-toets (7) van de afstandsbediening.
4. Druk aan het toestel op de volume-toetsen +/- (11) of op de afstandsbediening om het gewenste volume in te stellen.
5. Om het toestel uit te schakelen schuift u de POWER-schakelaar (8) op OFF of u drukt op de toets POWER om het toestel in de Stand-by-modus te zetten.

KALENDER

De kalender kan op het beeldscherm weergegeven worden, druk hiervoor op de CALEtoets (8) van de afstandsbediening.

1. Druk op de toetsen CH ▲/▼ om het jaar te wijzigen.
2. Druk op de toetsen VOLUME ▶ / ◀ om de maand te wijzigen.
3. Druk op de toets CALE om de kalender-functie te beëindigen.

SLEEP TIMER FUNCTIE

Het toestel kan door het selecteren van een uitschakeltijd (in minuten) automatisch van AAN naar Stand-by geschakeld worden. Druk hiervoor meermaals op de TIMER (10): SLEEP 120 > 105 > 90 > 75 > 60 > 45 > 30 > 15 > -- (UIT)

CALL-TOETS (11)

Druk op de toets CALL (11) van de afstandsbediening om het programmanummer op het beeldscherm te tonen.

MODE-TOETS (BEELDINSTELLINGEN)

U kunt bepaalde beeldinstellingen kiezen en die telkens als u het toestel inschakelt, direct opgevraagd kunnen worden. Druk op de toets MODE (2) van de afstandsbediening om te kiezen tussen STANDAARD > ZACHT > DYNAMISCH > LICHT > GEBRUIKER

RECALL-TOETS (5)

Druk op deze toets om naar het voorgaande geprogrammeerde programma te gaan.

BEELDSPIEGELING

Horizontaal spiegelen

Druk op de toets (16) van de afstandsbediening om het beeld horizontaal te spiegelen.

Verticaal spiegelen

Druk op de toets (17) van de afstandsbediening om het beeld verticaal te spiegelen.

HOOFDTELEFOON

Om het geluid via hoofdtelefoon (wordt meegeleverd) te beluisteren sluit u deze aan op de hoofdtelefoonbus (6).

ACCESSOIRES

• Afstandsbediening
• AC/DC-adapter
• Sigarettenaansteker-adapter
• A/V RCA-kabel
• Hoofdtelefoon
• Standaard

BELANGRIJKE OPMERKINGEN

Vermijd plaatsen met een te hoge luchtvochtigheid en te dicht bij het water. Raak de televisie nooit aan met natte handen.

Vermijd plaatsen met extreem hoge of lage temperaturen, stof en overmatig zonlicht, b.v. in een voertuig.

Bescherm het toestel voor zware stoten.

Gebruik voor het schoonmaken van het toestel geen chemische oplosmiddelen (alcohol, benzine, terpentine enz.).

TECHNISCHE GEGEVENS

Type beeldscherm : LCD-TFT

Afmeting beeldscherm : 20,3 cm (8")

Geheugenplaatsen : 255

Video-ingang : 1Vp-p (75 Ohm)

Audio-ingang : 100-300 MV (RMS)

Resolutie display : 1440 (h) x 234 (v) punten

Actief oppervlak : 164 (h) x 120 (v) mm

Uitgang audio : 0,5 W (max)

Voedingsspanning : DC 11V-15V (1A)

Stroomverbruik : 10 W

Afmetingen (bxhxd) : 215 x 217 x 35 mm

Gewicht : 1100 g

I.v.m. permanente verbeteringen blijven wijzigingen van de technische specificaties en het design zonder voorafgaande kennisgeving voorbehouden.

MENU-TABEL

Druk op de MENU-toets van de afstandsbediening. Gebruik voor het selecteren en instellen de toetsen VOL ▶ / ◀ en CH ▲/▼.

HOOFDMENU

BEELD

CONTRAST

0-100

HELDERHEID 0-100

KLEUR 0-100

RESOLUTIE 0-100

INVOER TV/VIDEO

SYSTEEM

KLOK-SYS

AUTO/PAL/N3.58/N4.43/SECAM

GELUID-SYS 5.5/6.5

BLAUWE ACHTERGR: AAN / UIT

TAAL DUITS / ENGELS

SPEL

(TETRIS) AAN / UIT

OPTIE HORIZONTAAL

VERTICAAL

KLOK

TIJD

---:---

AAN-TIJD

---;---

UIT-TIJD

---:---

ATTENTIE

---:---

AFSPRAAK

---:---

POSITIE

VOORKEUR

POSITIE

0-254

HERINNERING

AAN / UIT

VERLOOP

VHF-L/VHF-H/UHF

ZWAP

FIJN

◀ ▶

ZOEKEN

◀ ▶

AUTO-ZOEKEN

◀ ▶

Druk op MENU, om de MENU-functie te beëindigen
