Merk	Ranex
Model	RX 2716
Type product	Telefoon met nummerweergave
Voeding	Netadapter 6V=100mA (230V~50Hz) en 3 AAA 1,5V batterijen (backup)
Display	Numeriek display toont beller, tijd, datum, aantal oproepen
Geheugencapaciteit	92 laatst ontvangen nummers
Geprogrammeerde nummers	13 (3 directe toetsen + 10 via MEM-toets)
Herhaalfunctie	Laatst gekozen nummer automatisch opnieuw kiezen
Pauzefunctie	Pauze invoegen voor internationale nummers
Intern-functie	Doorverbinden op huis/bedrijfscentrales
Belvolume	Instelbaar: laag, midden, hoog
Kieessysteem	Toon- of pulskiezen (schakelaar)
Klok	Tijd en datum instelbaar
Batterijindicatie	Waarschuwing bij bijna lege batterijen
Reiniging	Alleen met licht vochtige doek, geen chemische middelen
Bescherming	Beschermen tegen warmte en vocht
Goedkeuring	Goedgekeurd door Ministerie van Verkeer en Waterstaat
Meegeleverd	PTT-snoer, netadapter, gebruiksaanwijzing, garantiecertificaat

Veelgestelde vragen - RX 2716 Ranex

Hoe installeer ik de Ranex RX 2716?

Hoe stel ik de tijd en datum in?

Hoe programmeer ik een snelkiesnummer?

Hoe bekijk ik gemiste oproepen?

Hoe wis ik een gemiste oproep uit het geheugen?

Waarom zie ik 'PRIVATE' op het display?

Hoe stel ik het belvolume in?

Wat betekent 'DATA ERROR'?

Hoe schakel ik tussen toon- en pulskiezen?

Hoe vervang ik de batterijen?

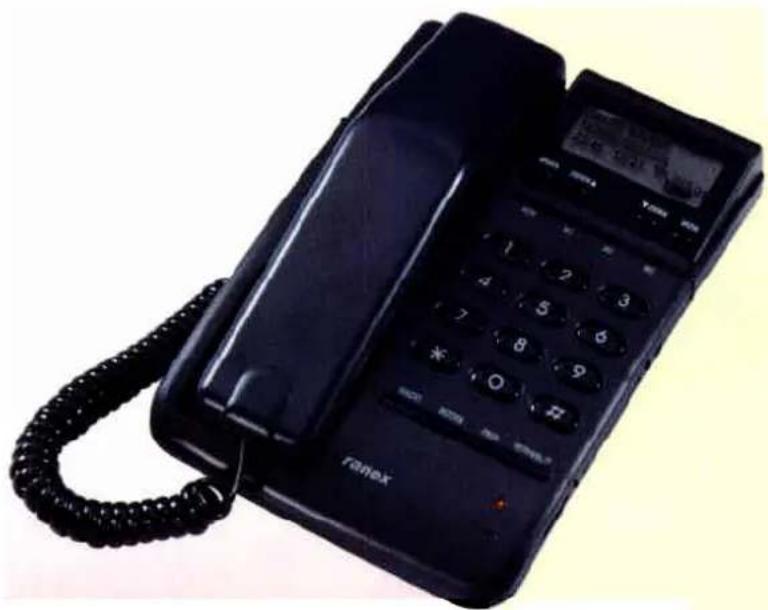

GEBRUIKSAANWIJZING RX 2716 Ranex

Display-telefoon met Nummer- Weergave

Wij feliciteren U met de aankoop van deze telefoon met Nummer Weergave RANEX model RX 2716. Deze telefoon stelt U in staat te weten wie U belt op het moment dat de telefoon overgaat.

LEES DEZE GEBRUIKSAANWIJZING AANDACHTIG DOOR ALVORENS DE RX 2716 AAN TE SLUITEN EN IN GEBRUIK TE NEMEN

Bedieningselementen

1. Telefoonhoorn
2. Mikrofoon
3. Aansluitpunt voor het spiraalsnoer aan de hoorn
4. Aansluitstekkertje van het spiraalsnoer aan de hoorn
5. Spiraalsnoer
6. Aansluitstekkertje van het spiraalsnoer aan het toestel
7. Aansluitpunt voor het spiraalsnoer aan het toestel
8. Luidspreker
9. Funktietoets *
10. WACHT-toets voor het uitschakelen van de hoornmikrofoon
11. INTERN-toets voor doorverbinden op sommige huis- of bedrijfscentrales
12. PROG-toets voor het vastleggen van nummers in het geheugen
13. LED-indikatie
14. HERHAAL/P-toets voor opnieuw kiezen van het laatst ingetoetste nummer (HERHAAL) en voor aanbrengen of verlengen van een pauze tussen cijfers bij een interlokaal of internationaal nummer (PAUZE)
15. Funktietoets #
16. Numerieke toetsen
17. Volumeregeling van het belsignaal (laag(●) - midden(●) - hoog(●))

18. M1-M2-M3: direkte geheugentoetsen

19. MEM-toets voor het kiezen uit het geheugen

20. KIEZEN-toets voor kiezen van een nummer uit het geheugen
21. ZOEKEN▼-toets toont vorige nummer in het geheugen
22. ZOEKEN▲-toets toont volgende nummer in het geheugen
23. Display
24. PTT-snoer
25. PTT-stekker
26. WISSEN-toets
27. Toets voor afbreken van het gesprek
28. Hoornfluidspreker
29. Aansluitpunt voor het PTT-snoer aan het toestel
30. Batterijvak
31. TOON-/PULS-schakelaar
32. Memokaart voor in het geheugen vastgelegde nummers
33. Funktie-aanduiding
34. Weergave telefoonnummer van de beller / degene die door U gebeld wordt
35. Teller nieuwe ingekomen oproepen
36. Volgnummer in het geheugen/ indikatie nieuwe oproep
37. Zwakke batterij-indikatie
38. Inkomende oproep-aanduiding
39. Maand/dag-aanduiding
40. Juiste tijd-aanduiding
41. Adapter-aansluiting

Installatie

• Sluit het spiraalsnoer(5) aan op hoorn(1) en toestel door de aansluitstekkertjes (4) en (6) in de aansluitpunten (3) en (7) te steken. Doe dit met het lipje aan de smalle kant van de aansluitpunten en steek de stekkertjes in de aansluitpunten tot ze vastklikken.
• Sluit het gladde snoer(24) (waaraan de PTT-stekker(25) is gemonteerd) met het kleine stekkertje aan door dit in aansluitpunt(29) te steken. Steek vervolgens de PTT-stekker(25) in de PTT-wandkontaktdoos.
• Steek de adapterplug van de bijgeleverde netadapter 6V=100mA in het aansluitpunt(41) en de adapter in een stopkontakt 230V\~ 50Hz.
• Plaats 3 batterijen (type AAA, kleine penlight 1,5V) in het batterijvak(30). Deze dienen uitsluitend als backup bij stroomuitval.
• Stel de TOON-/PULS-schakelaar(31) in op TONE of PULSE, afhankelijk van het type telefooncentrale waarop U bent aangesloten. Dit kan een konventioneel PULS-kiessysteem of een elektronisch TOON-kiessysteem zijn. De RX 2716 is geschikt voor beide types centrale. Welk kiessysteem is toegepast, kunt U in geval van twijfel kontroleren door de schakelaar

(31) op TONE te zetten. Valt de kiestoon nu meteen na het intoetsen van het eerste cijfer van een nummer weg, dan heeft de centrale een TOON-kiessysteem. Blijft de kiestoon bij het intoetsen van de overige cijfers hoorbaar, dan werkt ze met een PULS-kiessysteem en moet U de schakelaar(31) terugzetten op PULSE.

- Het volume van het belsignaal kunt U instellen met de belvolumeregelaar RINGER(17). Door deze volumeregelaar(17) op laag(●), midden(●) of hoog(●) te zetten regelt U de geluidssterkte van het tremolobelsignaal.

Aanmelden van de Nummer Weergave

De RX 2716 is het toestel dat U nodig heeft om de nummerweergave te verkrijgen. De RX 2716 funktioneert alleen in samenwerking met de PTT-service. Om aansluiting te krijgen op deze service belt U: 0800-0429.

LET OP: de aansluiting vergt enkele dagen!

Instellen van de juiste tijd en datum

Als U de RX 2716 voor de eerste keer aansluit, of de zomertijd c.q. wintertijd ingaat, moet U de klok opnieuw instellen. Dit is noodzakelijk omdat dit apparaat zowel de tijd en datum als het telefoonnummer van de better opslaat in zijn geheugen, bij een binnenkomende oproep.

- Druk de ZOEKEN▲-toets(22) ca 6 sekonden in, tot het display(23) er als volgt uitziet:

SET YEAR	00
0:00 01/01	CALL#

- Druk op de ZOEKEN▼-toets(21) om de laatste twee cijfers "00" te veranderen in "99". Voor snelle verandering houdt U de ZOEKEN▼-toets(21) 3 sekonden vast, waardoor de cijfers gaan lopen (jaar-instelling).

- Druk de ZOEKEN▲-toets(22) in voor de maandinstelling, tot het display(23) er als volgt uitziet:

SET MONTH
0:00 01/01	CALL#

- Druk op de ZOEKEN▼-toets(21) om de maandcijfers te wijzigen van "01" tot "12". Voor snelle verandering houdt U de ZOEKEN▼-toets(21) 3 sekonden vast, waardoor de cijfers gaan lopen.

- Druk de ZOEKEN▲-toets(22) in voor de daginstelling, tot het display(23) er als volgt uitziet:

- Druk op de ZOEKEN▼-toets(21) om de dagcijfers te wijzigen van "01" tot "31". Voor snelle verandering houdt U de ZOEKEN▼-toets(21) 3 sekonden vast, waardoor de cijfers gaan lopen.

- Druk de ZOEKEN▲-toets(22) in voor de ureninstelling, tot het display(23) er als volgt uitziet:

SET HOUR

0:00 12/31

CALL#

• Druk op de ZOEKEN▼-toets(21) om de uurcijfers te wijzigen van "0" tot "23". Voor snelle verandering houdt U de ZOEKEN▼-toets(21) 3 sekonden vast, waardoor de cijfers gaan lopen.
• Druk de ZOEKEN▲-toets(22) in voor de minuteninstelling, tot het display(23) er als volgt uitziet:

SET MINUTE

23:00 12/31

CALL#

• Druk op de ZOEKEN▼-toets(21) om de minutencijfers te wijzigen van "00" tot "59". Voor snelle verandering houdt U de ZOEKEN▼-toets(21) 3 sekonden vast, waardoor de cijfers gaan lopen.
• Druk de ZOEKEN▲-toets(22) in. De instelling van de juiste tijd en datum is nu voltooid.

Gebruik

Uitgaand gesprek

- Neem de hoorn(1) op. Wacht op de kiestoon. Het display(23) ziet er als volgt uit:

OFF HOOK

23:59 12/31

CALL#

- Toets het gewenste telefoonnummer in. Het nummer(33) verschijnt op het display(23). Er zijn maximaal 14 cijfers zichtbaar.

OFF HOOK

1234567890

23:59 12/31

CALL#

- Beëindig het gesprek door de hoorn(1) weer op het toestel te leggen, waardoor toets (27) wordt ingedrukt. Het display(23) ziet er als volgt uit:

TOTAL tt

NEW nn

23:59 12/31

CALL#

- "tt" is het totaal aanwezige aantal ingekomen oproepen en "nn" is het aantal nieuwe ingekomen oproepen.

Herhaling van het laatst gekozen nummer

Het laatst gekozen telefoonnummer kan automatisch opnieuw gekozen worden.

■ Wacht op de kiestoon.

■ Druk op de HERHAAL/P-toets(14)

Het laatst gekozen telefoonnummer wordt nu automatisch opnieuw gekozen.

Het display(23) ziet er als volgt uit:

OFF HOOK
1234567890
23:59 12/31	CALL#

Zodra U een nieuw telefoonnummer intoetst, wordt dat nieuwe nummer automatisch in het geheugen onder de HERHAAL/P-toets(14) vastgelegd.

Inlassen van een pauze

Bij het vastleggen in het geheugen van een internationaal, interlokaal of doorkiesnummer, kan het nodig zijn een pauze in te lassen tussen net- en abonneenummer of tussen het eerste cijfer van het doorkiesnummer en het eigenlijke telefoonnummer. Hiervoor drukt U de HERHAAL/P-toets(14) in op het punt waar U de nummers wilt scheiden; op het display(23) verschijnt een "P" (pauze). Er wordt dan een pauze van enkele sekonden ingelast. Blijkt dat niet lang genoeg te zijn, dan kunt U de pauze verlengen door de HERHAAL/P-toets(14) 2 tot 3 keer na elkaar in te drukken.

Doorverbinden op sommige huis- of bedrijfscentrales

Als U meerdere telefoontoestellen op een huis- of bedrijfscentrale hebt aangesloten, kunt U van het ene naar het andere toestel doorschakelen door de INTERN-toets(11) in te drukken en vervolgens het nummer van het toestel waarnaar U wilt doorverbinden. Als U met opgenomen hoorn op de INTERN-toets(11) drukt, voegt de RX 2716 een pauze in, die nodig is bij sommige telefoondiensten.

Let op: op sommige centrales werkt deze funkcie van de INTERN-toets(11) niet. Achter een centrale werkt de RX 2716 nummer-identifikatie niet. Wel is het mogelijk de RX 2716 vóór een centrale aan te sluiten.

Programmeren van de geheugennummers M1, M2, M3, 0 t/m 9

1. Neem de hoorn(1) van het toestel. Het display(23) ziet er als volgt uit:

OFF HOOK
23:59 12/31	CALL#

1. Druk op de PROG-toets(12).

2. Toets het gewenste telefoonnummer in (maximaal 16 cijfers). Het display(23) ziet er als volgt uit:

OFF HOOK
0123456789
23:59 12/31	CALL#

1. Druk weer op de PROG-toets(12).

2. Druk op één van de direkte geheugentoetsen M1, M2, M3(18) of op één van de numerieke toetsen(16).

3. Leg de hoorn(1) weer op het toestel.

Het nummer is nu opgeslagen in het geheugen onder de door U ingedrukte toets.

Voor de andere geheugenplaatsen volgt U opnieuw de punten 1 t/m 6.

Als U een nummer in het geheugen wilt vervangen door een ander nummer, volgt U de punten 1 t/m 6 en drukt U bij punt 5 op de toets waarvan U het nummer wilt vervangen. Het oude nummer is nu gewist en het nieuwe nummer is in plaats daarvan vastgelegd in het geheugen.

U kunt 3 telefoonnummers opslaan onder de toetsen M1, M2 en M3(18) en maximaal 10 nummers onder de toetsen 0 t/m 9(16).

Een nummer kiezen uit het geheugen

- Neem de hoorn(1) van het toestel. Het display(23) ziet er als volgt uit:

OFF HOOK

23:59 12/31

CALL#

- Druk vervolgens op een van de toetsen M1, M2 of M3(18) of druk op de MEM-toets(19) + een numerieke toets(16). Het nummer verschijnt cijfer voor cijfer op het display(23). Het door U onder de ingedrukte toets opgeslagen nummer wordt nu automatisch gekozen. In het voorkomende geval dat U de PTT-stekker(25) van het toestel uit de PTT-wandkontaktdoos verwijdert, blijven de nummers nog ongeveer 15 minuten in het geheugen opgeslagen. Duurt het langer vóór U het toestel weer aansluit op het telefoonnet, dan zijn de nummers uit het geheugen gewist en moeten opnieuw worden opgeslagen.

Memokaart

Op de memokaart(32) kunt U de namen invullen van de relaties, waarvan U de telefoon-nummers in het geheugen hebt vastgelegd.

Inkomende oproep

- Als de RX 2716 een inkomende oproep ontvangt, ziet het display(23) er als volgt uit:

RECEIVING DATA

23:59 12/31 CALL#

- Als het telefoonnummer van de better ontvangen is, ziet het display(23) er als volgt uit:

CALLING NUMBER

1234567890

23:59 12/31 NEW CALL# 01 RING

"CALL#01" betekent dat het nummer van deze beller is opgeslagen in geheugenplaats nummer 01. "NEW" betekent dat het hier om een nieuwe inkomende oproep gaat. De inkomende oproep-indikatie(38) licht op tijdens het bellen. De nieuwe inkomende oproep teller(36) en de totaal-teller(35) worden allebei met I verhoogd.

- Als het telefoonnummer van de better niet wordt ontvangen, ziet het display[23] er als volgt uit:

PRIVATE

23:59 12/31 NEW CALL# 01 RING

"PRIVATE" betekent dat het telefoonnummer van de beller niet kan worden getoond, omdat de beller zijn nummer heeft geblokkeerd voor verzending naar degene die door hem gebeld wordt. Of de beller belt via het oude NMT-systeem, via een green point of vanuit een telefooncel.

DATA ERROR

23:59 12/31 NEW CALL# 01 RING

Als het display(23) "DATA ERROR" aangeeft, zijn niet voldoende gegevens ontvangen. Er is een onvolledig of onjuist identifikatiesignaal ontvangen.

- Als er 6 sekonden lang geen belsignaal doorkomt, ziet het display(23) er als volgt uit:

TOTAL 01 NEW 01

23:59 12/31 CALL#

"TOTAL 01" betekent dat de totaal-teller (aantal ingekomen oproepen in het geheugen) op 01 staat. "NEW 01" betekent dat de nieuwe inkomende oproep-teller (aantal ingekomen oproepen in het geheugen die nog niet "bekeken" zijn) op 01 staat.

- Als U het gesprek aanneemt, ziet het display(23) er als volgt uit:

OFF HOOK

23:59 12/31 NEW CALL#

- Als U de hoorn op het toestel legt, ziet het display(23) er als volgt uit:

TOTAL 01 NEW 00

23:59 12/31 CALL#

U ziet dat de totaal-teller met 1 wordt verhoogd, maar de nieuwe inkomende oproepenteller niet wijzigt.

- Als het geheugen van de RX 2716 vol is, zal een nieuwe inkomende oproep de oudste vervangen.

- Als het telefoonnummer van de better meer dan 14 cijfers heeft, zullen de cijfers na het 14e cijfer genegeerd worden.

in het Nummer Weergave-geheugen opgeslagen gegevens bekijken

De RX 2716 kan de 92 laatst ontvangen telefoonnummers opslaan in het geheugen, waarbij

het niet uitmaakt of U de oproep heeft aangenomen of niet. Het geheugen kan vooruit en achteruit doorgekeken worden, met wel of niet opgenomen hoorn.

• Om het voorgaande nummer te zien drukt U op de ZOEKEN▼-toets(21). Het volg-nummer(36) wordt verlaagd met 1.
• Om het volgende nummer te zien drukt U op de ZOEKEN▲-toets(22). Het volgnummer(36) wordt verhoogd met 1.
  Als het getoonde telefoonnummer voor het eerst wordt opgeroepen, is de "NEW"-aanduiding zichtbaar. Het display(23) ziet er als volgt uit:

CALLING NUMBER

1234567890

23:59 12/31 NEW CALL# 01

Als U nu niet binnen ca. 6 sekonden een toets indrukt (of als U het laatste nummer in het geheugen bereikt), ziet het display(23) er als volgt uit:

Verwijderen van ingekomen oproepen uit het geheugen

U kunt telefoonnummers die in het geheugen zijn opgeslagen per stuk of allemaal tegelijk wissen.

Om een enkel nummer te wissen doet U het volgende:

• Druk de ZOEKEN▲-toets(22) of de ZOEKEN▼-toets(21) in tot het nummer dat U wilt wissen op het display(23) verschijnt.
• Druk 2x op de WISSEN-toets(26). Na de eerste keer indrukken ziet het display(23) er als volgt uit:

CONFIRM DELETE?
1234567890
23:59 12/31	CALL# 01

Na de tweede keer indrukken wordt het getoonde nummer gewist. De overgebleven telefoonnummers worden opnieuw op volgorde genummerd en het eerstvolgende telefoonnummer wordt op het display(23) getoond.

- Als U nu niet binnen ca. 6 sekonden een toets indrukt, wordt de wisprocedure beeindigd en ziet het display(23) er als volgt uit:

Om alle telefoonnummers in het geheugen te wissen roept U met een van de ZOEKEN-toetsen(21/22) een willekeurig nummer op. Als dit nummer op het display wordt getoond, drukt U op de WISSEN-toets(26) en houdt deze ca. 6 sekonden vast.

Het display(23) ziet er als volgt uit:

Een telefoonnummer uit het Nummer Weergave-geheugen bellen

U kunt een in het geheugen opgeslagen telefoonnummer bellen als U de hoorn van de RX 2716 hebt opgenomen. Als het nummer van degene die U wilt bellen niet wordt getoond op het display(23) omdat het door de beller geblokkeerd is, kunt U deze persoon ook niet bellen vanuit het geheugen.

- Neem de telefoonhoorn op. Het display(23) ziet er als volgt uit:

OFF HOOK
23:59 12/31	CALL#

- Druk de ZOEKEN▲-toets(22) of de ZOEKEN▼-toets(21) in tot het nummer dat U wilt bellen op het display(23) verschijnt. Het display(23) ziet er als volgt uit:

CALLING NUMBER
1234567890
23:59 12/31	CALL# 01

- Druk op de KIEZEN-toets(20). Het display(23) ziet er als volgt uit:

CALLING BACK
1234567890
23:59 12/31	CALL# 01

- Als het telefoonnummer is gekozen, ziet het display(23) er als volgt uit:

OFF HOOK
23:59 12/31	CALL#

Zwakke batterij indikatie

De batterijen zorgen voor het bewaren van de gegevens in het geheugen bij stroomstoringen. Als het voltage van de batterijen beneden een zekere grens daalt, gaat de zwakke batterijindikatie(37) op het display(23) knipperen. Gooi gebruikte lege batterijen niet bij het huisvuil, maar lever ze in bij de plaatselijke verzamelpunten.

ATTENTIE

- De druktoetsen, gemerkt met *(9)en #(15) hebben bij deze telefoon geen funkcie bij een PULS-kiessysteem. Wèl kunnen deze toetsen een funkcie vervullen als het toestel werkt op een TOON-kiessysteem. Deze toetsen geven dan de mogelijkheid voor het gebruik van

telediensten, sterdiensten, enz.

- De RX 2716 dient tegen warmte en vocht beschermd te worden.

- Gebruik geen chemische reinigingsmiddelen om de telefoon schoon te maken, doch uitsluitend een licht bevochtigde doek.

Garantie

Op deze telefoon merk RANEX model RX 2716 verlenen wij een garantie overeenkomstig onze garantiebepalingen. Beschadigingen als gevolg van ondeskundig gebruik, het niet opvolgen van de gebruiksaanwijzing of ingrepen in of aan het apparaat door onbevoegden, zijn van iedere garantie uitgesloten.

De RANEX model RX 2716 is goedgekeurd door het Ministerie van Verkeer en Waterstaat.

Bij de RX 2716 worden geleverd:

■ 1 PTT-snoer met PTT-stekker
- 1 Netadapter, ingang 230V\~50Hz, uitgang 6V=100mA
- een gebruiksaanwijzing
- een garantiecertifikaat

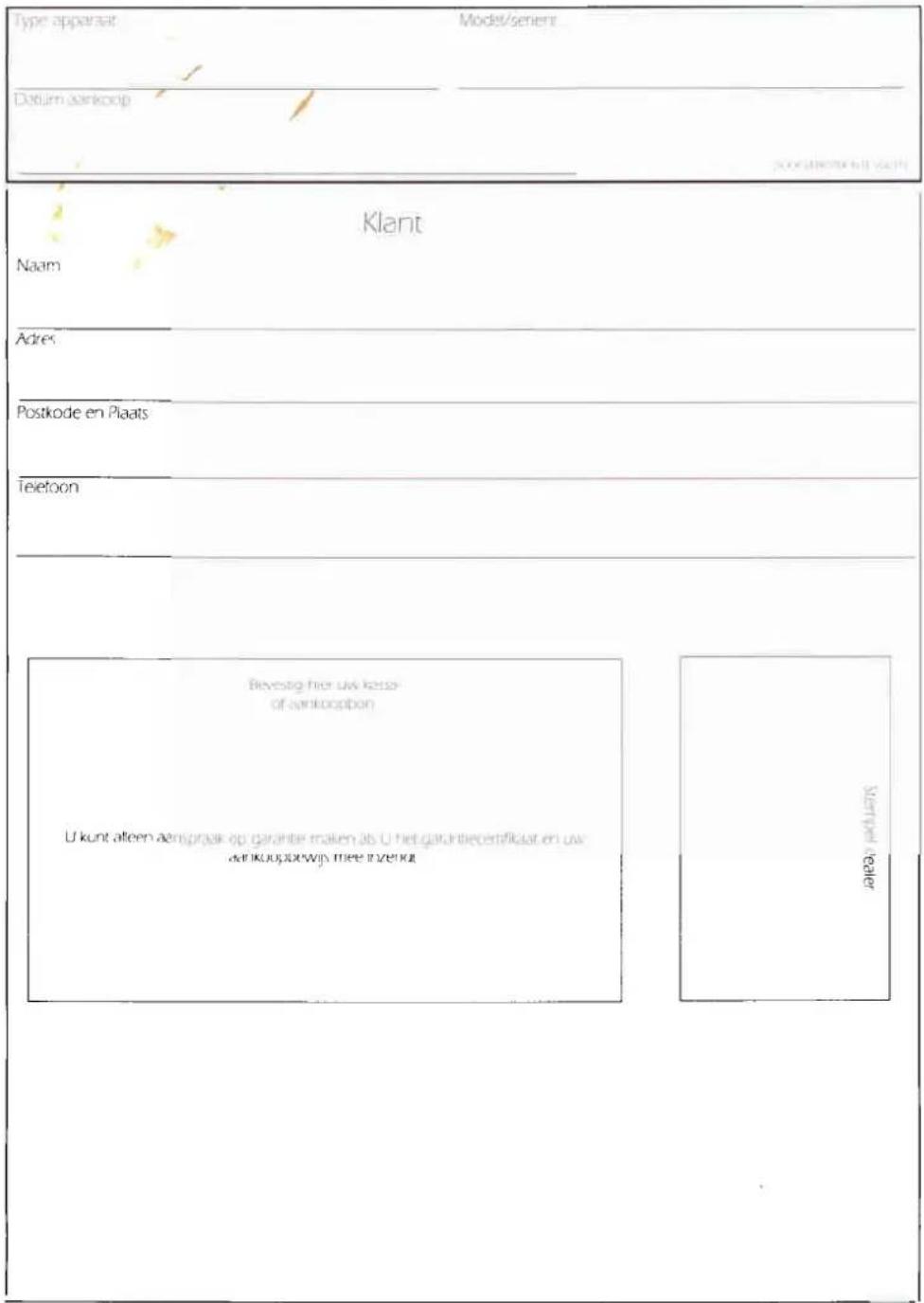

GARANTIECERTIFIKAAT CERTIFICAT DE GARANTIE

Op het apparaat, zoals omschreven op dit garantiecertifikaat, verlenen wij een garantie van 12 maanden op fabrikage- en/of materiaalfouten, gerekend vanaf de aankoopdatum, waarbij onze algemene voorwaarden van kracht zijn.

1. Garantie-voorwaarden

• Herstellingen die onder de garantie vallen worden bij normaal partikulier gebruik en bij het juist opvolgen van de gebruiksaanwijzing kosteloos verricht.
• Duidelijk zichtbare gebreken moeten binnen 8 dagen na de aankoopdatum worden gemeld; daarna kan de verkoper niet meer in gebreke worden gesteld.

2. Garantie-uitvoering

- Om onnodige kosten te voorkomen, adviseren wij U bij storingen eerst nauwkeurig de gebruiksaanwijzing te lezen. Indien de gebruiksaanwijzing hieromtrent geen uitsluitsel geeft, raadpleeg dan uw verkoper c.q. handelaar met een duidelijke klachtomschrijving. Deze zal het apparaat tezamen met dit garantiecertifikaat en de gedateerde aankoopbon innemen en voor spoedige reparatie, respektievelijk franko verzending naar de importeur zorgdragen.

3. Garantie-uitsluitingen

Uitgesloten van iedere aanspraak op garantie zijn:

• Gebreken die door beschadiging, foutieve aansluiting of verkeerde bediening door de koper zijn veroorzaakt.
• Ingrepen aan het apparaat door de koper of een onbevoegde derde.
• Beinvloeding van de werking door invloeden van buitenaf.
• Gebreken door slijtage bij overbelasting van elektronische onderdelen
• Snoeren, stekkers en batterijen
• Schades door overmacht, bijvoorbeeld blikseminslag
• Schades ontstaan bij onjuist transport van het apparaat door gebrekkige verpakking
• Apparaten die niet vergezeld gaan van het korrekt ingevulde garantiecertifikaat en de gedateerde aankoopbon.

4. Garantie gevolgschade

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.
