Producttype	Mini Hi-Fi systeem
Merk	Kenwood
Model	HM-535
Afmetingen (bxhxd)	250 x 300 x 350 mm (hoofdunit)
Gewicht	5,2 kg (hoofdunit)
Voeding	230V ~ 50Hz, 80W
Uitgangsvermogen	2 x 30 W RMS (4 Ω)
Functies	CD-speler, cassettedeck, FM/AM-tuner, versterker
CD-speler	Afspelen van CD, CD-R/RW; programmamogelijkheden
Cassettedeck	Weergave en opname (stereo); Dolby B ruisonderdrukking
Tuner	FM 87,5-108 MHz, AM 522-1620 kHz; 30 voorkeuzezenders
Aansluitingen	2x audio-ingang (RCA), 1x hoofdtelefoonuitgang (3,5 mm), luidsprekerklemmen
Weergave	LCD-display met functie-informatie
Luidsprekers	2-weg basreflex, 10 cm woofer, 2,5 cm tweeter; 4 Ω impedantie
Onderhoud	Reinig de behuizing met een zachte, droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Niet blootstellen aan vocht. Trek de stekker uit bij onweer of langdurig niet gebruiken.
Reserveonderdelen	Neem contact op met een erkend Kenwood-servicecentrum voor vervangende onderdelen.
Reparatie	Alleen door gekwalificeerd personeel te openen en te repareren.
Garantie	2 jaar na aankoopdatum

Veelgestelde vragen - HM-535 KENWOOD

Hoe stel ik de klok in op mijn Kenwood HM-535?

Druk op de CLOCK-knop op de afstandsbediening of de hoofdeenheid. Gebruik de TUNING-knoppen om de uren in te stellen, druk op SET, stel vervolgens de minuten in en druk opnieuw op SET om te bevestigen.

Waarom knippert het display en werkt het apparaat niet?

Dit kan duiden op een stroomstoring of een interne fout. Schakel het apparaat uit, haal de stekker 30 seconden uit het stopcontact en steek deze weer in. Zet het apparaat aan. Als het probleem aanhoudt, neem dan contact op met de klantenservice.

Hoe kan ik zenders opslaan op de FM/AM-tuner?

Stem af op de gewenste frequentie met de TUNING-knoppen. Houd de MEMORY-knop ingedrukt tot 'MEMO' knippert. Druk op een cijferknop (1-30) om de zender op te slaan. Herhaal voor andere zenders.

Kan ik mijn smartphone aansluiten op de HM-535?

Ja, via de AUX IN-aansluiting aan de achterzijde. Gebruik een 3,5 mm naar RCA-kabel om uw smartphone aan te sluiten. Selecteer vervolgens de AUX-bron op het apparaat.

Hoe reinig ik de CD-lens?

Gebruik een speciale CD-lensreiniger die verkrijgbaar is bij elektronicawinkels. Volg de instructies van de reiniger. Open de CD-lade niet handmatig bij het reinigen.

Wat moet ik doen als het cassettedeck niet goed werkt?

Controleer of de cassette correct is geplaatst en of de band niet vastzit. Reinig de koppen met een wattenstaafje en isopropylalcohol. Als het probleem aanhoudt, kan de riem versleten zijn; laat deze vervangen door een servicecentrum.

Kan ik een subwoofer aansluiten op deze installatie?

De HM-535 heeft geen aparte subwooferuitgang. U kunt een actieve subwoofer aansluiten via de AUX IN of de luidsprekeruitgangen (als de subwoofer hoogspanningsingangen heeft), maar let op de impedantie en vermogen.

Hoe vervang ik de afstandsbedieningbatterij?

Open het batterijvak aan de onderkant van de afstandsbediening. Vervang de oude batterij door een nieuwe CR2025 knoopcel, met de + pool naar boven. Sluit het vak.

Wat is het maximale vermogen van de luidsprekers?

De meegeleverde luidsprekers zijn geschikt voor 30 W RMS (nominaal) en 60 W maximaal. Gebruik geen luidsprekers met een lagere impedantie dan 4 Ω om schade te voorkomen.

Waar vind ik de handleiding voor dit apparaat?

De handleiding is beschikbaar op notice-facile.com in PDF-formaat. U kunt deze gratis downloaden via de downloadlink op de productpagina van de HM-535.

GEBRUIKSAANWIJZING HM-535 KENWOOD

Het model is niet in alle landen en regio's laverbaar.

Alvorens het apparaat op het stopcontact aan te sluiten

Let op: Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen.

De spanningsvereisten van het toestel zijn zoals hieronder aangegeven.

Europa en Groot-Brittannië .... alleen 230 V wisseletroom

Batterij niet Weggooien, maar Inleveren als KCA

Veiligheidsmaatregelen

WAARSCHUWING : STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM BRAND OF EEN GEVAARLIJKE ELEKTRISCHE SCHOK TEVOORKOMEN.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

LET OP: VERWIJDER HET DEKSEL (OF DE ACHTERKANT) NIET OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN. IN HET INWENDIGE ZIJN GEEN DOOR DE GEBRUIKER REPAREERBARE ONDERDELEN AANWEZIG. LAAT ALLE REPARATIES OVER AAN HIERTOE BEVOEGDE PERSONEN.

EEN BLIKSEMPIJL IN EEN GELIJKZIJDIGE DRIEHOEK BETEKENT DE AANWEZIGHEID VAN NIET GEISOLEERDE"GEVAARLIJKE SPANNINGEN" IN HET INWENDIGE VAN HET APPARAAT. DEZE SPANNINGEN KUNNEN ZO GROOT ZIJN DAT ZE HET GEVAAR VAN EEN ELEKTRISCHE SCHOK OPLEVEREN.

EEN UITROEPTEKEN IN EEN GELIJKZIJDIGE DRIEHOEK MAAKT DE GEBRUIKER EROP ATTENT DAT ER BELANGRIJKE BEDIENING/ONDERHOUDSINFORMATIE IN DE BIJGEVOEGDE LITERATUUR IS.

Laserproductmarkering

Deze markering geeft aan dat dit product is ingedeeld in Laserproduct-klasse 1. Dit betekent dat er geen gevaar bestaat voor gevaarlijke stralen buiten het product.

Locatie: Achterpaneel

CAUTION

Binnenin dit laserproduct bevindt zich een laserdiode die is ingedeeld in Klasse 3A zoals aangegeven op het interne waarschuwingslabel dat u hierboven ziet afgebeeld. Kijk niet rechtstreeks in de straal en bekijk deze niet via optische instrumenten.

Locatie: CD laser pick-up behuizing, in het binnenwerk van dit product

Speciale kenmerken

Mogelijkheid voor CD-R- en CD-RW-weergave.

Dit apparaat kan muziekbestanden afspelen die opgenomen zijn op een CD-R (Compact Disc Recordable) of een CD-RW (Compact Disc Rewritable).

Sommige CD-R en CD-RW disks kunnen echter niet afgespeeld worden op uw cd-speler, vanwege: de opname-eigenschappen van het opname-apperaat (het uitleessysteem); de kenmerken van de CD-R of de CD-RW die u gebruikt; de opnamekwaliteit enz. Houd er ook rekening mee dat een CD-R of CD-RW disk die niet gefinaliseerd is, ook niet afgespeeld kan worden.

Handige opnamemethoden

Het toestel beschikt over diverse opnamefuncties zodat u voor elke situatie de gewenste manier kunt kiezen.

●One-touch opname :

Opname van een hele CD of een enkel fragment met slechts één druk op de toets.

●Geprogrammeerde opname :

Opname van uw favoriete fragmenten in de door u bepaalde volgorde.

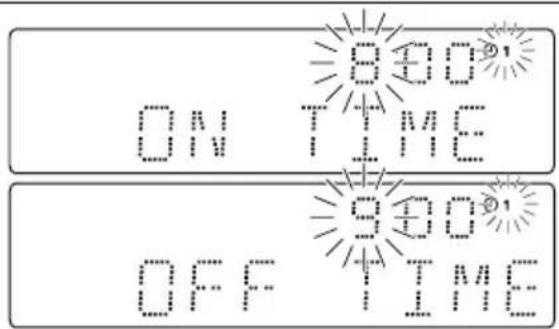

Veelzijdige timerfuncties

- Timer-gestuurde weergave, timer-gestuurde opname :

Dit toestel beschikt over twee timerprogramma's (PROG 1, PROG 2) voor timer-gestuurde weergave (Al timer-gestuurde weergave) of timer-gestuurde opname. (Bij Al timer-gestuurde weergave zal het volume geleidelijk toenemen na het begin van de timer-gestuurde weergave.)

●Slaaptimer :

Deze timer schakelt het toestel automatisch uit wanneer de ingestelde tijd verstreken is. Dit is lekker makkelijk wanneer u bijvoorbeeld 's avonds in slaap wilt vallen terwijl u naar muziek luistert enz.

Meer over de demonstratie

Dit toestel heeft een demonstratiefunctie (display-aanduidingen). Met de demonstratie worden de diverse aanduidingen en indicators op het display getoond waardoor de werking van het toestel wordt verduidelijkt. Tijdens de demonstratie hoort u echter geen geluid. De demonstratiefunctie kan als volgt worden uitgeschakeld.

"DEMO OFF" (Annuleren van de demonstratie):

Druk tijdens de demonstratie op de set/demo toets.

set/demo

"DEMO ON" (Activeren van de demonstratie):

Houd na het inschakelen van de spanning de set/demo toets ingedrukt (tenminste 2 seconden).

- Werkt automatisch nadat met de spanning ingeschakeld de spanningtoevoer werd onderbroken of de stekker van het netsnoer uit het stopcontact werd getrokken.

Verbindingen

Uitpakken

Pak het apparaat zorgvuldig uit en controleer of geen van de accessoires ontbreekt.

FM-binnenantenne (1) AM ringantenne (1) Afstandsbediening (1) Batterijen (R6/AA) (2)

Indien een of meer accessoires ontbreken, of indien het apparaat beschadigd is of niet werkt, stel dan meteen uw handelaar hiervan op de hoogte. Indien uw apparaat rechtstreeks aan u werd toegezonden, stel dan onmiddellijk het transportbedrijb op de hoogte. Het is aan te raden dat u de originele verpakking bewaart voor het geval het apparaat in de toekomst nogmaals vervoerd moet worden.

Bewaar deze gebruiksaanwijzing voor eventuele naslag in de toekomst.

Inhoud

Let op : Om veiligheidsredenen dienen de bladzijden voorzien van het teken zorgvuldig te worden doorgelezen.

Voorbereiding

Alvorens het apparaat op het stopcontact aan te sluiten 2

Veiligheidsmaatregelen 2

Speciale kenmerken 3

Verbindingen 4

Systeemverbindingen....6

Verbinden van de Toebehoren 6

Verbinden van Andere Accessoires (Los Verkrijgbaar)......8

Bedieningsorganen en indicators 9

Display 9

Hoofdtoestel 10

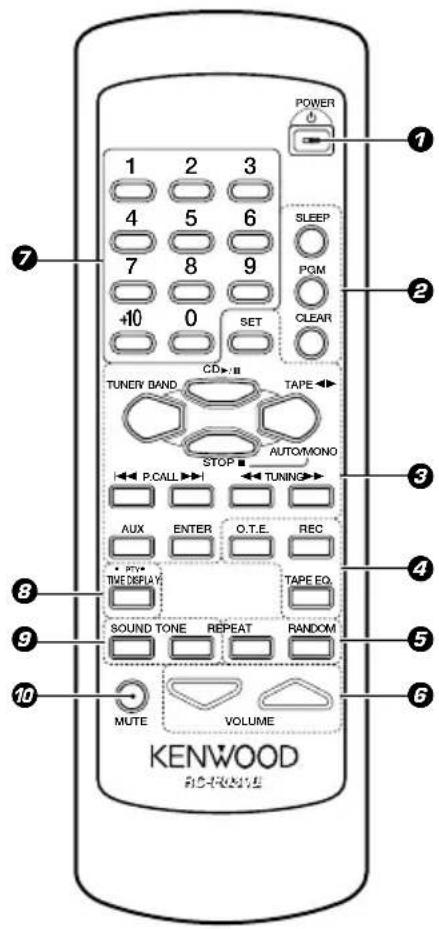

Gebruik van de afstandsbediening ....12

Basisbediening

Basisbediening....14

CD-weergave ....16

Weergeven van een TAPE ....18

Ontvangst van radiozenders....20

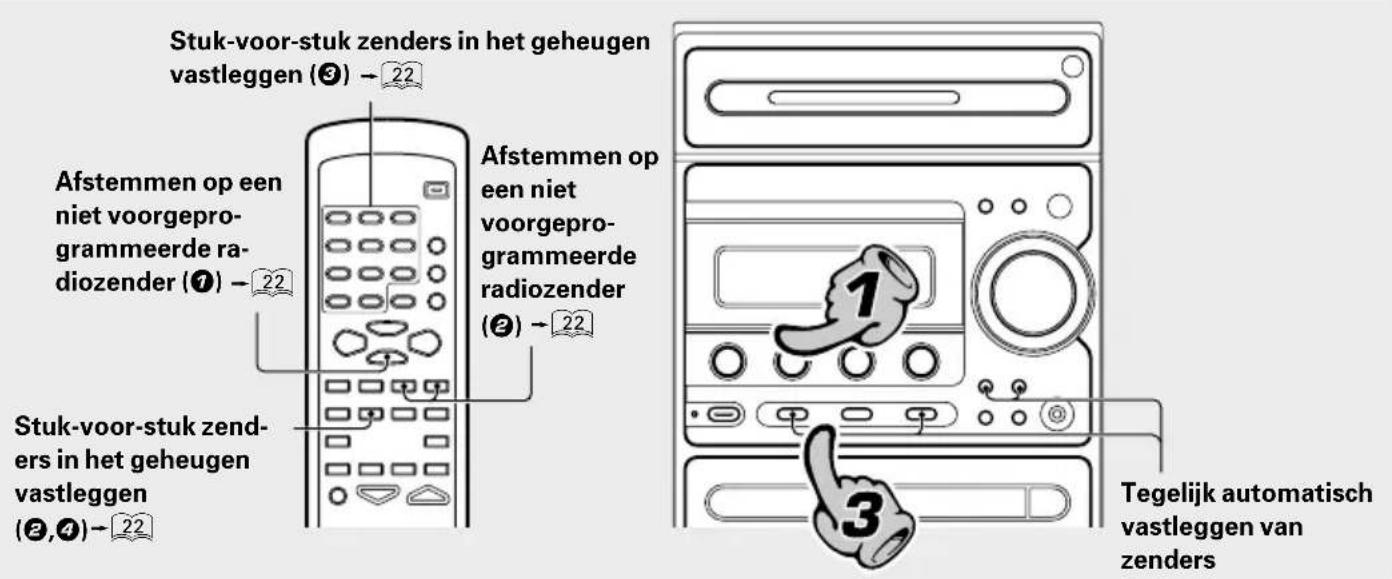

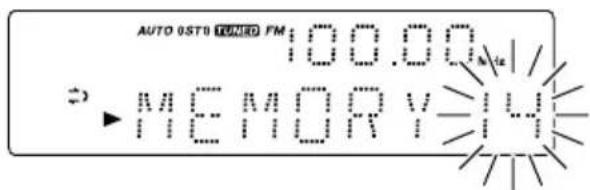

Tegelijk automatisch vastleggen van zenders ...... 21

Afstemmen op een niet voorgeprogrammeerde radiozender (Automatisch afstemmen, Handmatig afstemmen) ..22

Stuk-voor-stuk zenders in het geheugen vastleggen (Handmatig vastleggen) 22

RDS (Radio Data Systeem) 23

Opzoeken van een gewenste programmatype (PTY zoeken) 24

Opname op een TAPE 26

Gebruik

Diverse CD weergavefuncties ....29

Weergave van fragmenten in de gewenste volgorde (geprogrammeerde weergave) 29

Herhaalde weergave 31

Weergeven van fragmenten in willekeurige volgorde (willekeurige weergave) 32

Handige opnamemethoden 33

One-touch montage opname (CD → TAPE) ....34

Opname van een programma (CD → TAPE) 35

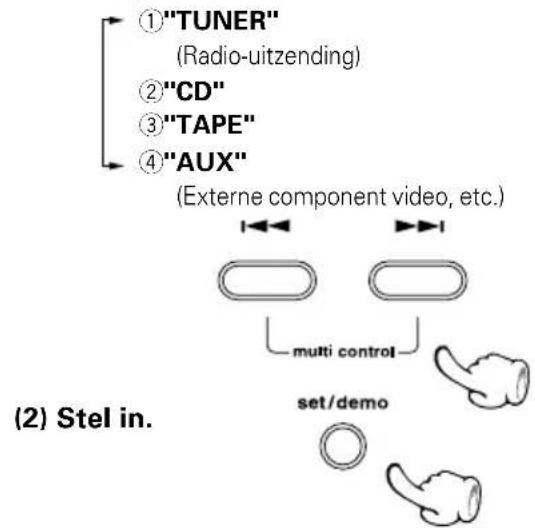

Luisteren naar een AUX signaalbron 36

Instellen van de klok 37

Timer-gestuurde bediening.... 38

Slaaptimer (SLEEP) 38

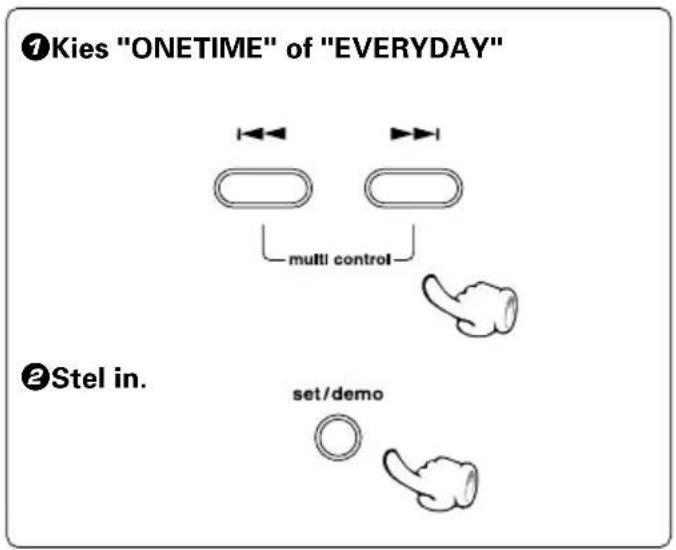

Het timerprogramma instellen (PROG. TIMER) 39

Meer informatie

Belangrijke Opmerkingen ....43

Onderhoud.... 43

Ter referentie 43

Oplossen van problemen 45

Specificaties 48

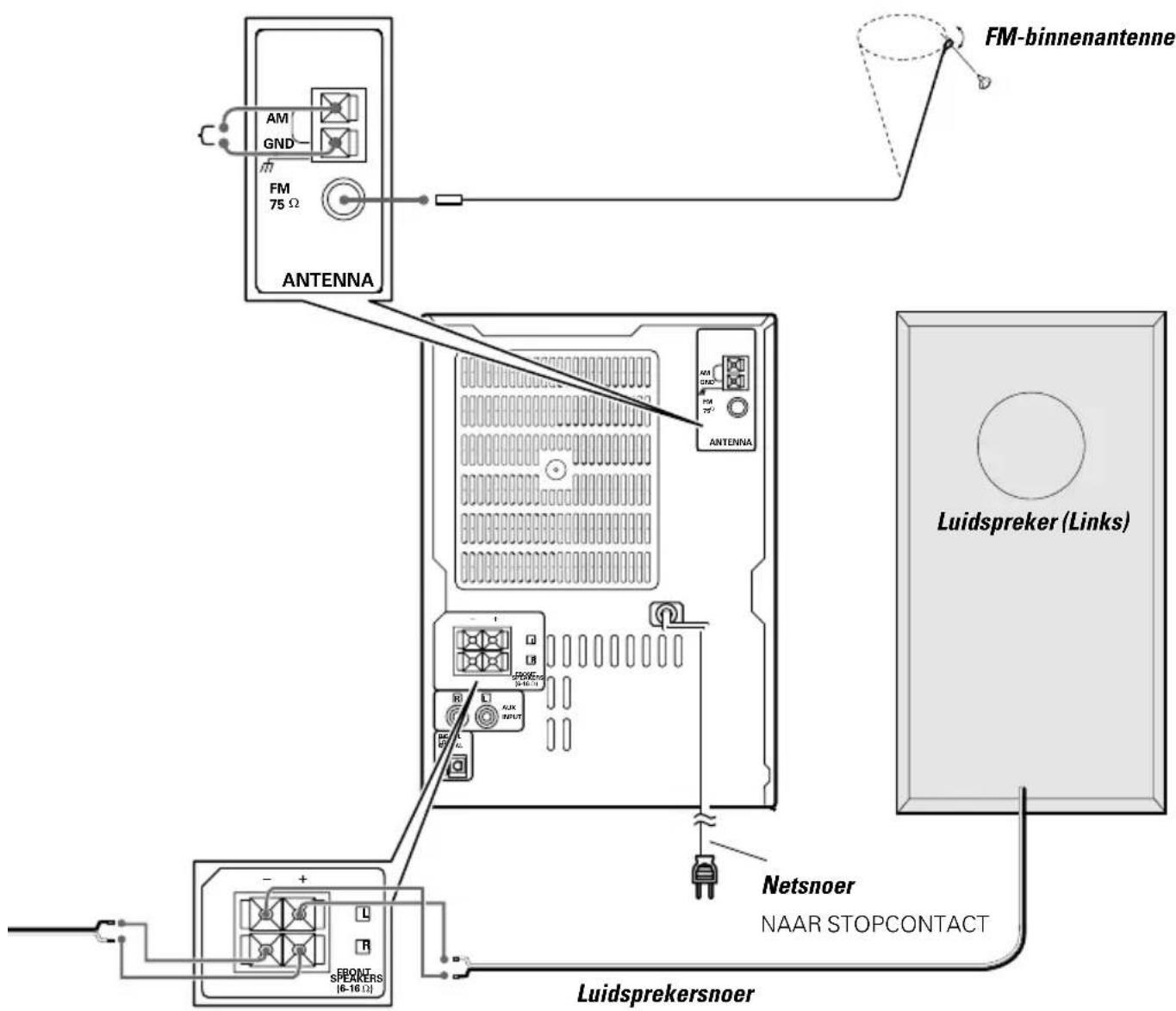

Deze afbeelding toont het verbinden van het hoofdtoestel met de bijgeleverde toebehoren.

LET OP Opmerking voor het verbinden

Sluit de componenten aan zoals aangegeven op de afbeelding.

Steek de stekker niet in het stopcontact voordat u alle aansluitingen heeft gemaakt.

LET OP

De magneet in de luidspreker kan storingen veroorzaken op uw TV of op de monitor van uw computer. Zet de luidsprekers dan iets verder weg van de televisie of de monitor van uw computer.

LET OP

Let er op dat u de volgende instructies opvolgt, zo niet, dan kan de ventilatie geblokkeerd raken hetgeen schade of brandgevaar kan veroorzaken.

• Zet geen voorwerpen die de warmteuitstraling kunnen belemmeren op het apparaat.
• Laat ruimte rond het apparaat (gemeten van de grootste buitenafmetingen inclusief de uitsteeksels), gelijk aan of groter dan, zoals hieronder aangegeven.

Bovenkant : 50 cm

Achterkant : 10 cm

AM ringantenne

De bijgeleverde antenne is voor gebruik binnen- shuis. Plaats de antenne zo ver als mogelijk van het hoofdtoestel, een TV, luidsprekersnoeren en het netsnoer. Richt de antenne voor een optimale ont- vangst.

• Sluit de "+" en "-" luidsprekersnoeren niet kort.
• Als de "+" en "-" polen worden omgewisseld, zal het geluid onnatuurlijk klinken en zullen de muziekinstrumenten enz. niet duidelijk geplaatst kunnen worden.
• Sluit alle snoeren stevig aan. Bij een los contact zal er mogelijk geen, of een gestoorde, weergave zijn.
• Alvorens aansluiting of ontkoppeling van een verbindingssnoer dient altijd eerst de stekker uit het stopcontact te worden getrokken. Gebeurt dit niet, dan kan dit storing of schade veroorzaken.

Onjuist functioneren van de microcomputer

Stel de microcomputer terug aan de hand van de beschrijvingen in "Oplossen van problemen" indien alle verbindingen in orde zijn maar het toestel niet juist functioneert of de aanduidingen op het display verkeerd zijn. → 45

FM binnenantenne

De meegeleverde binnenantenne is voor tijdelijk gebruik. Voor een goede en stabiele ontvangst raden wij een buitenantenne aan. Verwijder de binnenantenne als u een buitenantenne aansluit.

①Sluit de antenne aan op de antenne-aansluiting.
②Zoek een plaats waar de ontvangst goed is.
③Bevestig de antenne.

Aansluiten van de luidsprekersnoeren op het hoofdtoestel

1

2

3

Aansluiten van het antennesnoer op het hoofdtoestel

1

2

3

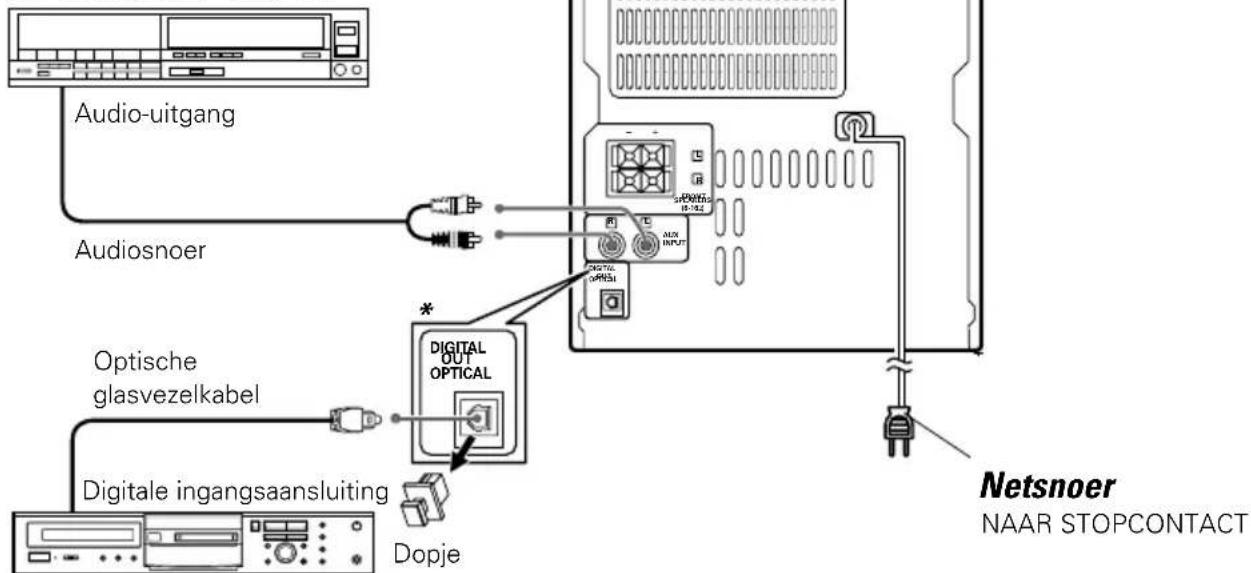

Verbinden van Andere Accessoires (Los Verkrijgbaar)

LET OP Opmerking voor het verbinden

Verbind de componenten zoals in de afbeelding wordt aangegeven. Steek de stekker van het netsnoer pas in een stopcontact nadat alle andere verbindingen zijn gemaakt.

FM buitenantenne

Leid de 75Ω coaxkabel van de FM uitenantenne in de kamer en verbind met de FM 75Ω aansluiting. Verwijder de binnenantenne indien u een buitenantenne heeft aangesloten.

\* DIGITAL OUT (OPTICAL) optisch digitale uitgangsaansluiting

De DIGITAL OUT (OPTICAL) optisch digitale uitgangsaansluiting reproduceert het CD-signaal. Het CD-signaal kan in digitale vorm worden opgenomen door een opname-apparaat aan te sluiten op de DIGITAL IN (OPTICAL) optisch digitale uitgangsaansluiting.

Videorecorder, analoge platenspeler met ingebouwde RIAA equalizer (los verkrijgbare P-110), etc.

MD-recorder of DAT enz.

• Mocht er een extra systeemkomponent worden aangesloten, raadpleeg dan tevens de gebruiksaanwijzing van die component.
• Sluit alle snoeren stevig aan. Bij een los contact zal er mogelijk geen, of een gestoorde, weergave zijn.
• Alvorens aansluiting of ontkoppeling van een verbindingssnoer dient altijd eerst de stekker uit het stopcontact te worden getrokken. Gebeurt dit niet, dan kan dit storing of schade veroorzaken.

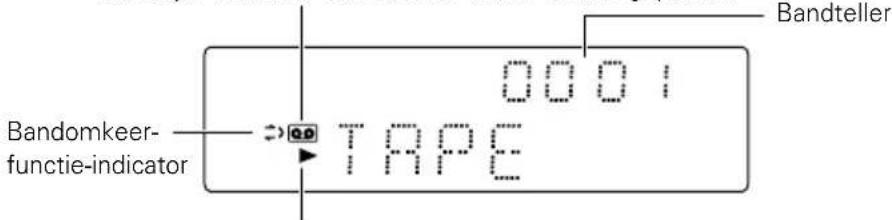

Display

De in deze gebruiksaanwijzing opgenomen displays zijn alleen als voorbeelden bedoeld. De werkelijke displays kunnen daarom enigszins verschillen.

①Indicator voor de TAPE EQ. (Equalizer voor het cassettedeck)
②Indicators voor de CD
③Indicators voor de MUTE en APS
④Indicators voor de tuner/Numeriek display
⑤Indicators voor de timer
6Tekendisplay

⑦Tijdsdisplay
⑧Indicators voor RDS
⑨Indicators voor de EX.BASS en LOUD (Extra tonen)
⑩Indicator voor O.T.E. (One-Touch Edit)
⑰ Indicators voor het cassettedeck

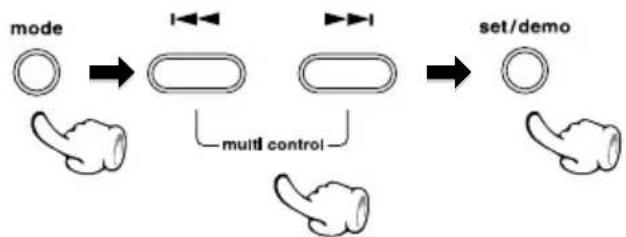

AUTO POWER SAVE functie

Het toestel wordt automatisch met deze functie uitgeschakeld indien er met de spanning ingeschakeld gedurende 30 minuten geen bediening voor CD of TAPE wordt uitgevoerd. Er wordt zo voorkomen dat er onnodig spanning wordt verbruikt wanneer u bijvoorbeeld vergeet zelf het toestel uit te schakelen. U kunt deze functie op de volgende wijze activeren of annuleren.

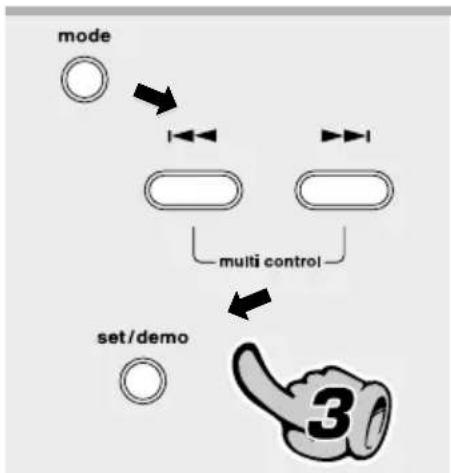

①Kies "APS ?".
    note right of B: multi control

(Druk op de set/demo toets wanneer de "?"markering knippert.)

- Met TUNER of AUX gekozen zal APS uitsluitend werken wanneer het volume op nul is gesteld of het geluid is gedempt met de MUTE functie.

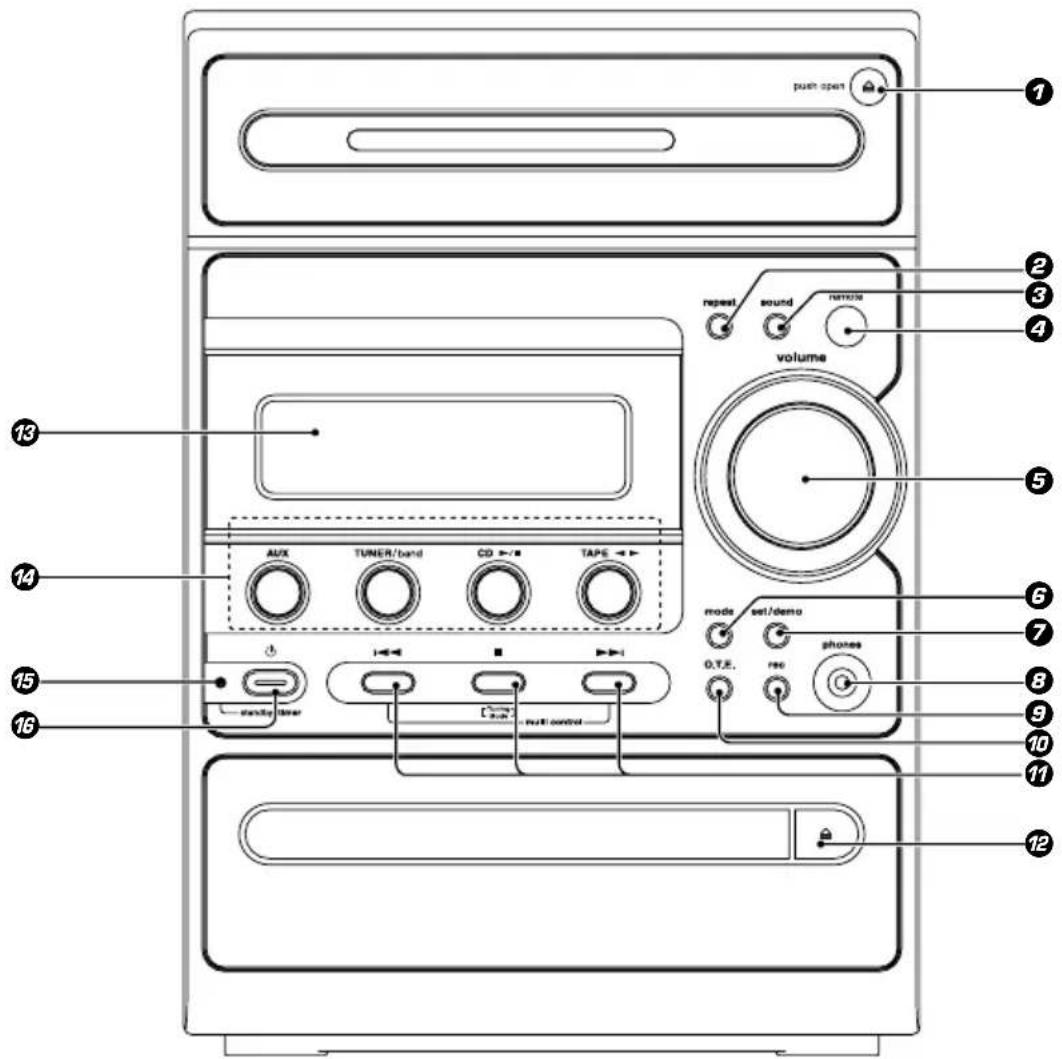

Hoofdtoestel

①Cassettehouder → 18

Druk op △ push open op de cassettehouder om een cassette in het toestel te doen of eruit te halen.

②repeat toets (Herhalingstoets) → 31

Druk op deze toets om de herhaalde weergavefunctie in te schakelen.

③sound toets (Toets voor geluidseffecten) → 15

Druk hierop om de geluidseffecten EX.BASS of LOUD te selecteren.

④Sensor voor de afstandsbediening → 13

Dit venster vangt de signalen van de afstandsbediening op.

⑤ volume knop → 14

Draai aan deze knop om het volume te regelen.

⑥mode toets → 9

Druk hierop om de ◀◀◀ en de ▶▶▶-toetsen over te schakelen naar de menukeuzefunctie. Druk ze nogmaals in om de normale functie van de ◀◀◀ en de ▶▶▶-toetsen te herstellen.

⑦set/demo toets (Instel/demonstratie) → 3 → 9

Druk op deze toets om een met de I◀◀ en ▶▶▶toetsen gemaakte keuze definitief te maken.

Met deze toets kunt u tevens de demonstratie- en de beat cancel-functie in- en uitschakelen tijdens het opnemen van een radioprogramma.

⑧Hoofdtelefoon-aansluiting → 15

Hierop kunt u een hoofdtelefoon met een stereo ministekker (Los Verkrijgbaar) aansluiten.

Meer over de "one-touch" bedieningsfunctie

Dit toestel heeft een functie voor bediening met slechts een druk op een toets ("one-touch").

Door op een toets die met is omlijnd te drukken als het toestel standby is geschakeld, zal de weergave (of ontvangst van een radio-uitzending) direct starten.

9rec toets (Opnametoets) → 27

Druk op deze toets om op te nemen op een cassette. Als u tijdens de opname op deze toets drukt zal de opname gepauzeerd worden nadat er eerst nog een blanco stuk van 4 seconden lang op de band is gezet.

10O.T.E. toets (One-Touch Edit) → 34

Met een enkele druk op deze toets kunt u een hele CD op een cassette op laten nemen.

Is u op deze toets drukt terwijl er een CD wordt weergegeven, zal alleen het spelende fragment op de band worden gezet. Als de CD in de stopstand staat en u drukt hierop, worden alle tracks op de CD opgenomen op de tape.

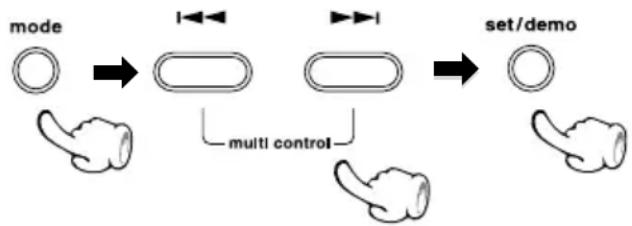

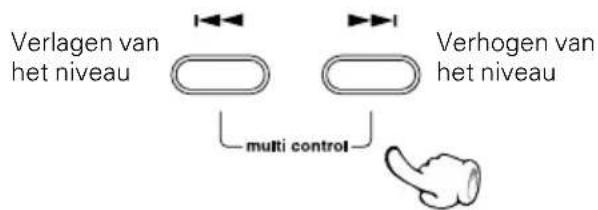

11|◀◀ en ▶▶| multi control toetsen

In de stand normaal worden deze gebruikt om:

• tracks op de cd over te slaan → 17
• de cassette snel vooruit of terug te spoelen → 19
• een voorkeuzezender te selecteren → 20

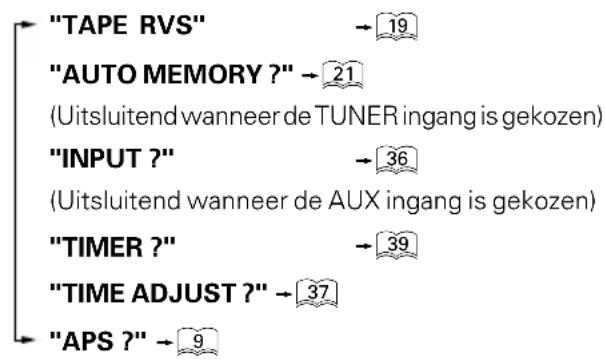

In de stand menu (die geselecteerd wordt door op de toets 'mode' te drukken), drukt u op deze knoppen om het gewenste menu-onderdeel te selecteren. Druk op de toets set/demo om een menu-onderdeel in te stellen of een instelling te bevestigen.

- Als u op deze toetsen drukt, verandert de inhoud van het display.

- Als u 20 seconden geen gebruik heeft gemaakt van deze functietoetsen keert u terug naar de stand normaal.

■ Tuning Mode toets (Afstemfunctie)

CD, TAPE : → 17 → 19

Met deze toetsen kunt u snel vooruit of terug spoelen.

TUNER: → 22

Druk op deze toets om te schakelen tussen de AUTO (automatisch afstemmen, stereo) en MONO (handmatig afstemmen, mono ontvangst) functies.

Standbyfunctie: → 37

Druk op deze toets om de klok te laten zien.

12 ≜ CD open/dicht toets → 16

Druk hierop om de CD-lade open of dicht te doen.

13Display paneel

14 Toetsen voor de basisbediening

AUX toets → 36

Druk op deze toets om een eventueel op de AUX (externe analoge ingang) aansluitingen aangesloten externe signaalbron te kiezen.

TUNER /band toets → 20

Druk op deze toets om de TUNER als signaalbron te kiezen.

Met deze toets kunt u ook de te ontvangen radioband kiezen.

CD ▶/II toets → 16

Druk op deze toets om de cd als signaalbron te selecteren en het weergeven te starten. Als u deze toets indrukt tijdens het weergeven, wordt de cd gepauzeerd.

TAPE ◀▶ toets → 18

Druk op deze toets om TAPE (het cassettedeck) als signaalbron te kiezen en de cassette te laten weergeven. Als u op deze toets drukt terwijl er een cassette wordt weergegeven, zal de bandtransportrichting worden omgekeerd.

15 standby/timer indicator (Aan/uit en timer)

Deze indicator licht op wanneer het toestel uit (standby) staat.

Rood : Gewoon uit (standby).

Groen : Uit (standby) met ingeschakelde timer.

Uit : Het toestel staat aan.

16 ⏻ toets → 14

Druk op deze toets om het toestel aan of uit (standby) te zetten.

Standbyfunctie

Met de standby-indicator opgelicht wordt er nog een kleine hoeveelheid spanning door het toestel verbruikt om bijvoorbeeld het geheugen te ondersteunen. We noemen dit de standbyfunctie. Het toestel kan met de afstandsbediening worden ingeschakeld wanneer de standbyfunctie is geaktiveerd.

Gebruik van de afstandsbediening

Toetsen op de afstandsbediening die dezelfde naam als de overeenkomende toetsen op het hoofdtoestel hebben, functionerern als de toetsen op het hoofdtoestel.

①POWER toets (Aan/uit toets) → 14

Druk op deze toets om het toestel aan of uit (standby) te zetten.

②SLEEP toets → 38

Druk op deze toets om de slaaptimer in te schakelen.

PGM toets (CD) (Programmatoets) → 29

Hiermee kunt u fragmenten in de gewenste volgorde programmeren.

CLEAR toets (CD) (Wistoets) → 30

Druk op deze toets om een geprogrammeerd fragment te wissen.

③Toetsen voor de basisbediening

SET toets (Insteltoets)

Hiermee kunt u een met de ◀◀◀ en ▶▶▶ toetsen geselecteerd onderdeel instellen of invoeren.

TUNER/ BAND toets - 20

CD ▶/II toets → 16

STOP ■/AUTO/MONO toets → 17 → 22

TAPE ◀▶ toets -18

P.CALL▶toetsen

CD : → 17

Hiermee kunt u CD fragmenten overslaan.

TAPE : → 19

Met deze toetsen kunt u de band snel vooruit of terug spoelen.

TUNER : -20

Gebruik deze toetsen om af te stemmen op een voorkeuzezender.

◀◀ TUNING ▶▶ toetsen

CD, TAPE : → 17 → 19

Hiermee kunt u de geluidsweergave snel vooruit of terug spoelen.

TUNER : → 22

Met deze toetsen kunt u afstemmen op een radiozender.

AUX toets → 36

Druk op deze toets om een eventueel op de AUX (externe analoge ingang) aansluitingen aangesloten externe signaalbron te kiezen.

ENTER toets → 22

Druk op deze toets om een radiozender in te voeren in het voorkeuzegeheugen van de tuner.

④O.T.E. toets - 35

REC toets -27

TAPE EQ. toets →19

⑤REPEAT toets (CD) (Toets voor herhaalde

weergave) → 31

Druk op deze toets om de herhaalde weergave in te schakelen.

RANDOM toets (CD) (Toets voor willekeurige weergave) - 32

Druk op deze toets om fragmenten in willekeurige volgorde te laten weergeven.

⑥VOLUME toetsen → 14

Gebruik deze toetsen om het volume te regelen.

⑦Cijfertoetsen → 17 → 22

Hiermee kunt u een CD fragment selecteren of een voorkeuzezender van de tuner oproepen.

8 ● PTY ● TIME DISPLAY toets

→17→24

Deze toets wordt gebruikt wanneer het soort radioprogramma herkend moet worden.

Druk op deze toets om de op het display weergegeven tijd-gegevens van de CD om te schakelen.

⑨ SOUND toets (Toets voor geluidseffecten) → 15

Druk op deze toets om het EX.BASS of LOUD (loudness) effect in te schakelen.

TONE toets → 15

Druk op deze toets om de toon van de weergave te regelen.

⑩MUTE toets (Toets voor tijdelijk uitschakelen van de geluidsweergave) → 15

Druk op deze toets om de geluidsweergave tijdelijk uit te schakelen.

Plaatsen van batterijen

① Verwijder de afdekking.

② Plaats de batterijen.

- Steek twee R6 ("AA" formaat) batterijen met de polen in de juiste richting in het vak.

Gebruik

Druk nadat u de stekker in het stopcontact heeft gestoken op de POWER ( Ⓞ) toets van de afstandsbediening om het toestel in te schakelen. Druk met het toestel ingeschakeld op de toets van de gewenste functie.

- Wanneer er meerdere afstandsbedieningstoetsen voor een functie worden gebruikt moet u stevig op de toetsen drukken met een interval van één seconde of langer tussen het drukken op de toetsen.

Bedieningsbereik (bij benadering.)

• De bijgeleverde batterijen dienen voor het controleren van de werking. De levensduur van deze batterijen is mogelijk korter dan normaal.
• Vervang beide batterijen door nieuwe indien het bereik van de afstandsbediening kleiner wordt.
• Het toestel functioneert mogelijk niet juist indien er direct zonlicht of licht van een neonlamp (invertertype, etc.) op de afstandsbedieningssensor valt. U moet in dat geval de plaats of verlichting veranderen.

1. Zet de toets aan.

Door op de foets te drukken terwijl het toestel aan staat, kunt u het toestel uit (Standby) zetten.

• Door op de TUNER/band, CD ▶/II, TAPE ◀▶ of AUX toets te drukken, wordt de spanning tevens ingeschakeld en de weergave (ontvangst) van de gekozen ingang gestart. ("One-touch" bediening)
• Wanneer u de CD of TAPE ingang kiest en een CD of cassette is geplaatst, zal de weergave van de gekozen ingang direct starten.

Voorbeeld: Kiezen van de CD ingang.

2. Kies de gewenste bron.

CD → 16

TAPE → 18

TUNER (Radio-uitzending) → 20

AUX (External input) [Instellen van het AUX ingangsniveau → 36]

●Door op de TUNER/ band, CD ▶/II, TAPE ◀ ▶ of AUX toets te drukken, wordt de overeenkomende ingang gekozen.

Verlagen van het volume

3. Stel het volume in.

- Het display toont een referentiewaarde.

Volumedisplay

Beluisteren via een hoofdtelefoon

Steek de stekker van hoofdtelefoon in de hoofdtelefoon-aansluiting.

• U kunt een hoofdtelefoon met een stereo ministekker aansluiten.
• Er wordt geen geluid via de luidsprekers weergegeven.

Tijdelijk dempen van het geluid

Alleen met de afstandsbediening

●Druk nogmaals om weer het normale volume in te stellen.
- De demping wordt tevens geannuleerd wanneer u het volume verandert.

Basversterking

SOUND

Door iedere druk schakelt de functie als volgt.

①De "EX.BASS" indicator licht op.
De lage tonen worden versterkt ongeacht het huidige volume.
②De "LOUD" (Extra tonen) indicator licht op.
De lage tonen worden versterkt overeenkomstig het huidige volume. (Nuttig bij weergave op laag volume.)
③Beide indicators uit.

Geannuleerd.

- Door de toon in te stellen wanneer de "LOUD" of "EX.BASS" indicator is opgelicht, zal de ingestelde functie voor het versterken van de toon worden uitgeschakeld.

Instellen van de toon

Alleen met de afstandsbediening

U kunt de lage en hoge tonen (frequencies) afzonderlijk instellen.

①Kies de gewenste frequentie.

Door iedere druk op de toets schakelt de functie als volgt.

①"BASS" (lage tonen) instelling

②"TREBLE" (hoge tone) instelling

③Normale functie

(Ga binnen 8 seconden naar stap 2.)

②Stel in.

(Herhaal stappen ⑦ en ② voor het instellen van de andere tonen.)

• De niveaus voor zowel "BASS" en "TREBLE" kunnen in 2 stappen vanaf - 8 t/m + 8 worden ingesteld.
• Door de toon in te stellen wanneer de "LOUD" of "EX.BASS" indicator is opgelicht, zal de ingestelde functie voor het versterken van de toon worden uitgeschakeld.

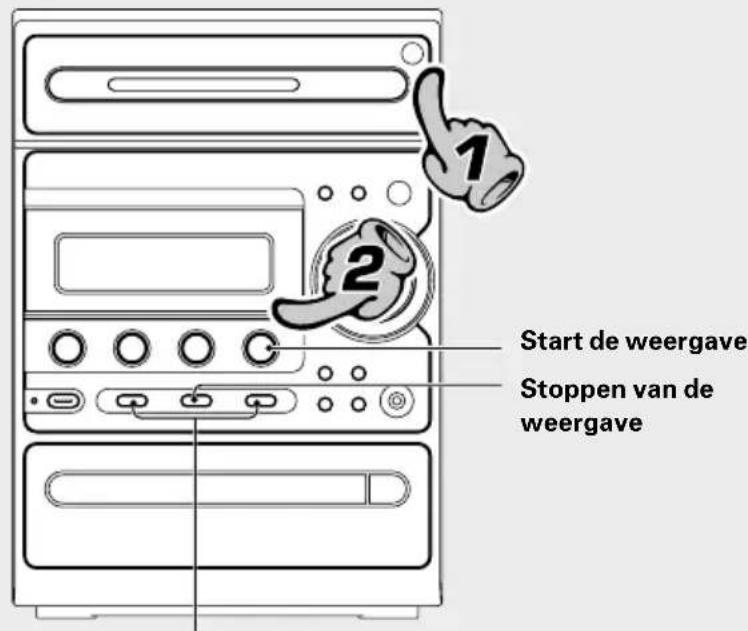

Met reeds een CD in de CD-speler geplaatst, zal het toestel automatisch worden ingeschakeld door een druk op de CD ▶/II toets en de weergave van de CD starten.

①Druk op de ≜ toets.
②Plaats een CD.
③Druk op de ≜ toets.

Leg de CD met de bedrukte zijde naar boven in de speler.

●Raak de kant met opnamesignalen van de CD niet aan.
-Plaats de CD beslist goed horizontaal. Een schuin geplaatste CD kan niet worden afgespeeld.

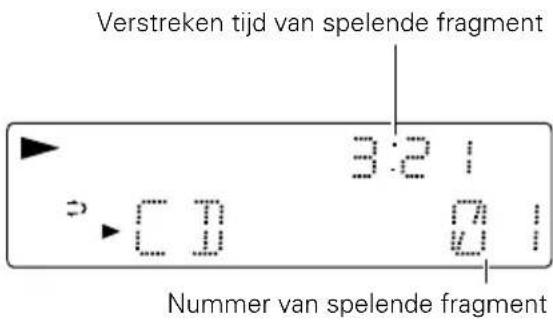

2. Start de weergave.

- De weergave start na enkele seconden vanaf fragmentnummer 1.

Start de weergave/Pauzeren van de weergave

- Door iedere druk wordt de CD-weergave afwisselend gepauzeerd en voortgezet.

Stoppen van de weergave

Weergave vanaf het gewenste fragment

Alleen met de afstandsbediening

Kies het nummer van het gewenste fragment.

Druk zoals hieronder aangegeven op de cijfertoetsen......

Invoeren van fragment Nr. 23: +10 × 2, 3

Invoeren van fragment Nr. 40: +10 × 4, 0

Tijddisplay van de CD-speler

De tijdaanduiding verandert door iedere druk op de • PTY • TIME DISPLAY toets als volgt.

Alleen met de afstandsbediening

• Uitsluitend de tijdsinformatie ① en ② kunnen tijdens herhaalde weergave van een enkel fragment en willekeurige weergave worden getoond.
• In de programmafunctie zal display ③ de verstreken weergavetijd van het hele programma laten zien en display ④ de resterende weergavetijd van het hele programma.
  ●Wanneer de weer te geven tijd 200 minuten of langer is, zal "--:--" op het display getoond worden.

Snel voorwaarts en achterwaarts

Alleen met de afstandsbediening

Zoeken in achterwaartse richting

Zoeken in voorwaartse richting

●Houd een van deze toetsen ingedrukt tijdens weergave. De normale weergave zal worden hervat zo- dra u de toets weer loslaat.

Verspringen van fragmenten

Terugwaarts verspringen

Voorwaarts verspringen

• Er wordt versprongen naar het begin van het eerstvolgende fragment in de richting die overeenkomt met de ingedrukte toets, en het fragment wordt van begin af aan weergegeven.
• Als de ◀◀◀ toets tijdens weergave eenmaal wordt ingedrukt, zal de weergave verspringen naar het begin van het spelende fragment.
  ●Druk het juiste aantal malen snel achter elkaar op de ◀◀◀ toets om naar een eerder fragment te springen.
• U kunt ook fragmenten overslaan met de I◄◄ of ►► toetsen terwijl de CD gestopt is. In een dergelijk geval zal de weergave automatisch beginnen vanaf het fragment waar u naar toe gesprongen bent.

Laat de CD uitwerpen

- De CD-lade gaat open. (Druk nog eens op deze toets om de CD-lade weer te sluiten.)

①Verstreken tijd van spelende fragment

②Resterende tijd van spelende fragment ("REMAIN" licht)

③Verstreken tijd van de gehele disc ("TOTAL" licht)

④Resterende tijd van de gehele disc ("TOTAL REMAIN" licht)

Weergeven van een TAPE

Wanneer er reeds een cassette in het cassettedeck is geplaatst met de spanning uitgeschakeld, zal door een druk op de TAPE ◀▶ toets de spanning automatisch worden ingeschakeld en de weergave van de cassette starten.

Instellen van de TAPE equalizer (TAPE EQ.)

Snelspoelen van de band

Snelspoelen van de band

1. Plaats een cassette.

① Druk op △ push open om de cassettehouder te openen.
②Doe een cassette.
③ Druk weer op △ push open om de cassettehouder te sluiten.

Gebruik geen cassette waarop langer dan 90 minuten kan worden opgenomen, want de in dit soort cassettes gebruikte band is erg dun en kan gemakkelijk problemen veroorzaken zoals vastlopen rond de aandrukrollertjes of breken.

• Het cassettedeck van dit toestel is in staat banden met Normale (Type I) af te spelen.
• Als de tape los zit, draai hem dan aan voordat u de cassette aanbrengt. → 44

2. Start de weergave.

Druk op de TAPE ◀▶ toets.

Verschijnt wanneer een cassette in het deck is geplaatst.

Bandtransportrichtingindicators

Bandtransportrichtingindikators:

Geeft de bandtransportrichting aan tijdens weergave of opname door middel van het oplichten van ◀ of ▶. De richting die het laatst van kracht was wordt gekozen.

Snelspoelen van de band

Snelspoelen in

de ← richting

Snelspoelen in

de → richting

• Druk op de STOP ■ toets om het snelspoelen te stoppen.
• U kunt deze handeling ook uitvoeren met de ◀◀◀ en
  ▶▶▶ I toetsen op het hoofdtoestel.

Instellen van de TAPE equalizer (TAPE EQ.)

Activeer Tape EQ. (ON) voor weergave van een cassette die met ruisonderdrukking (bijvoorbeeld DOLBY ruisonderdrukking) is opgenomen.

TAPE EQ.

Licht op indien "TAPE EQ." op ON is gedrukt

Door iedere druk schakelt de functie als volgt.

①"TAPE EQ." ON (OPGELICHT)

(De TAPE equalizer is geactiveerd)

(De TAPE equalizer is uitgeschakeld)

- Stel de "TAPE EQ." ON functie in afhankelijk van de wijze waarop de cassette oorspronkelijk is opgenomen.

Stoppen van de weergave

Kies de bandomkeerfunctie

Uitsluitend met hoofdtoestel

①Kies "TAPE RVS".

2Kies.

Slechts één kant wordt weergegeven (opgenomen) waarna het bandtransport stopt.

②" ☑: (REVERSE)

Beide kanten van de cassette worden weergegeven (of opgenomen) waarna het bandtransport wordt gestopt.

③" (ENDLESS)

Beide kanten worden herhaald weergegeven. (Het bandtransport wordt gestopt nadat beide kanten zijn opgenomen.)

Tip voor gebruik van de bandteller

De bandteller wordt naar "0000" teruggesteld wanneer een cassette wordt geplaatst. Schrijf de stand op wanneer u bijvoorbeeld de opname of weergave onderbreekt. U kunt daarna gemakkelijk de opname of weergave vanaf dat punt voortzetten. De nummers van de teller worden verlaagd tijdens opname of weergave van de tegengestelde kant (indien de transportindicator is opgelicht). Open de cassettehouder eenmaal om de bandteller naar "0000" terug te stellen. De teller wordt direct teruggesteld.

Het toestel wordt automatisch ingeschakeld en een zender ingesteld wanneer u op de TUNER/band toets drukt.

1. Selecteer de tuner als signaalbron.

Elke keer dat u op de TUNER/band toets drukt, wordt de radio-band als volgt omgeschakeld.

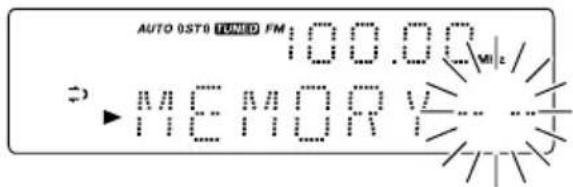

2. Programmeer een radiozender in het geheugen.

Tegelijk automatisch vastleggen van zenders → 21

Volg de procedure onder "Tegelijk automatisch vastleggen van zenders" om automatisch de radiozenders die u in uw gebied kunt ontvangen voor te programmeren.

- U hoeft de zenders slechts eenmaal automatisch in te stellen. Als u het toestel echter op een andere locatie gebruikt waar de frequenties anders zijn, dan moet u de voorkeuzezenders opnieuw programmeren.

Stuk-voor-stuk zenders in het geheugen vastleggen (Handmatig vastleggen) → 22

U kunt ook afstemmen op een zender die niet is voorgeprogrammeerd. Raadpleeg "Afstemmen op een niet voorgeprogrammeerde radiozender (Automatisch afstemmen, Handmatig afstemmen)".

- Als er al zenders automatisch of handmatig zijn voorgeprogrammeerd, kunt u een zender kiezen met de ◀◀◀, ▶▶▶ I toets. Met elke druk op een van deze toetsen zal er afgestemd worden op de volgende zender in de reeks.

De "TUNED" indicator licht op wanneer op een zender is afgestemd.

Wanneer er op ▶▶| wordt gedrukt : 1→2→3 ... 28→29→30→1...

Wanneer er op |◀◀ wordt gedrukt : 30 → 29 → 28 ..... 3 → 2 → 1 → 30.....

- Wanneer de toets ingedrukt wordt zullen de voorkeuzezenders met een interval van 0,5 seconde worden opgeroepen.

- Gebruik de I◀◀ P.CALL ▶▶I toets of de cijfertoetsen om een voorgeprogrammeerde zender te kiezen met de afstandsbediening.

Tegelijk automatisch vastleggen van zenders

Uitsluitend met hoofdtoestel

①Selecteer de tuner als signaalbron.

②Kies "AUTO MEMORY ?"
    note1["multi control"]
    note2["double control"]

●Maximaal 30 zenders van de ingestelde golfband worden automatisch vastgelegd.
- Leg de zender handmatig vast aan de hand van "Stuk- voor-stuk zenders in het geheugen vastleggen (Handmatig vastleggen)" indien er veel zenders beschikbaar zijn en een gewenste zender daardoor niet werd vastgelegd.

Afstemmen op een niet voorgeprogrammeerde radiozender (Automatisch afstemmen, Handmatig afstemmen)

Kies de afstemfunctie aan de hand van hoe goed de radio-ontvangst is.

Wanneer de radio-ontvangst goed is: AUTO afstemfunctie

Wanneer de radio-ontvangst slecht is vanwege te zwakke radiosignalen: MANUAL afstemfunctie

⑦Kies tussen de AUTO of de MANUAL afstemfunctie.

Afstemmen op een lagere frequentie

Afstemmen op een hogere frequentie

- In de MANUAL afstemfunctie, zullen FM zenders alleen in mono kunnen worden ontvangen.

Door iedere druk schakelt de functie als volgt.

- Gebruik normaliter de automatische afstemfunctie en stereo-ontvangst (AUTO).

In de AUTO afstemfunctie :

Met elke druk op een van de TUNING (◀◀ of ▶▶) toetsen zal er automatisch worden afgestemd op de volgende voorkeuzezender.

In de MANUAL afstemfunctie :

Druk net zo vaak op een van de TUNING (◀◀ of ▶▶) toetsen tot u heeft afgestemd op de gewenste zender. U kunt ook een van de TUNING (◀◀ of ▶▶) toetsen ingedrukt houden tot de frequentie van de gezochte zender op het display verschijnt.

Stuk-voor-stuk zenders in het geheugen vastleggen (Handmatig vastleggen)

Alleen met de afstandsbediening

①Voer de procedure onder "Afstemmen op een niet voorgeprogrammeerde radiozender (Automatisch afstemmen, Handmatig afstemmen)" uit en stem af op de zender die u wilt voorprogrammeren.
②Druk tijdens ontvangst van de zender op de ENTER toets.

(Ga naar stap ③ terwijl "MEMORY" is opgelicht.)

③ Kies één van de 1 t/m 30 voorkeuzenummers.

④Druk nogmaals op de ENTER toets.

(Herhaal stappen 1, 2, 3 en 4 voor het vastleggen van andere zenders in het geheugen)

"MEMORY" licht op (ongeveer 20 seconden)

●Maximaal 30 zenders van de ingestelde golfband worden automatisch vastgelegd.

- Indien u meer dan één zender onder hetzelfde voorkeuzenummer vastlegt, zal de eerste zender door de tweede zender worden vervangen.

RDS (Radio Data Systeem)

Het Radio Data Systeem is ontworpen om het afstemmen op FM uitzendingen te vergemakkelijken. Het zendsysteem werkt op basis van een digitale code welke met het normale signaal van de zender wordt meegezonden. De ontvanger gebruikt deze code voor speciale funkties zoals het automatisch kiezen van de optimale zendfrequentie van de zender of het tonen van de naam en frekwentie van de zender in het display.

Dit toestel beschikt over de volgende RDS functie :

PTY (Program Type Identification) Zoeksysteem voor Bepaald Uitzendingstype :→24

Deze functie stelt de luisteraar in staat om het type (oftewel het genre) uitzending te kiezen. Het toestel zoekt dan automatisch de zenders op welke op dat moment uitzendingen van het gekozen type verzorgen.

PS (Program Service Name) Display van Zendernaam :

Bij ontvangst van een RDS codesignaal, zal de PS functie automatisch de naam van de ontvangen zender in het display tonen.

De "RDS" indicator licht op bij ontvangst van een RDS zendsignaal.

- Bepaalde functies zijn afhankelijk van het model of het land mogelijk niet beschikbaar of verschillen in naam.

Alvorens gebruik van RDS te maken

Zenders met RDS-informatie zenders moet u instellen met behulp van de functie 'auto memory' (automatische geheugenfunctie). Deze functie geeft voorrang aan zenders met RDS-informatie.

Opzoeken van een gewenst programmatype (PTY zoeken)

Deze functie zoekt automatisch de FM zenders op die op het moment een door de luisteraar gekozen soort uitzending verzorgen. Zodra een dergelijke zender wordt waargenomen, zal de tuner automatisch op de betreffende zender afstemmen.

Als een zender niet automatisch kan worden ingesteld met de functie auto memory, verschijnt op het display de melding "NO DATA" in plaats van het programmatype. De functie PTY Search is dan niet beschikbaar.

Stel de FM golfband in. Leg RDS zenders met de automatische voorprogrammeerfunctie in het geheugen vast.→ 21

Het uitzendingstype wordt op het display aangegeven bij ontvangst van een zender welke een RDS kodesignaal meezendt. Als er geen PTY informatie wordt mee gezonden, of als de zender geen RDS signaal meezendt, zal het display "NONE" tonen.

2 Kies het gewenste uitzendingstype.

Gebruik indien gewenst de hier rechts afgebeelde programmatypetabel.

Programmatypetabel

|◀◀, ▶▶▶ toetsen	Uitzendingstype Display
|◀◀ OMLAAG (DOWN)↑↓ OMHOOG (UP)▶▶	Pop muziek	POP M
	Rock muziek	ROCK M
	Easy Listening Muziek	EASY M
	Licht klassiek	LIGHT M
	Klassiek	CLASSICS
	Andere muziek	OTHER M
	Nieuws	NEWS
	Actueel	AFFAIRS
	Informatie	INFO
	Sport	SPORT
	Educatie	EDUCATE
	Drama	DRAMA
	Cultuur	CULTURE
	Wetenschap	SCIENCE
	Varia	VARIED
	Weersberichten	WEATHER
	Financiën	FINANCE
	Kinderprogramma's	CHILDREN
	Sociale zaken	SOCIAL
	Religie	RELIGION
	Inkomendetelefoongsprekken	PHONE IN
	Reisprogramma's	TRAVEL
	Recreatie	LEISURE
	Jazz muziek	JAZZ
	Country muziek	COUNTRY
	Nationale muziek	NATION M
	Oldies muziek	OLDIES
	Folk muziek	FOLK M
	Documentaire	DOCUMENT

3 Start het zoeken.

• Er zal geen geluidsweergave zijn als "PTY" knippert.
• Als er geen zender wordt gevonden die een uitzending van het gekozen type verzorgt, zal "NO PROG" worden getoond en het display vervolgens terugkeren naar de uitgangsstand.
• Wanneer een zender wordt gevonden die een uitzending van het gekozen programmatype uitzendt, zal de uitzending van deze zender worden weergegeven en verandert de display-aanduiding van het programmatype tijdelijk naar de aanduiding van de zendernaam.

Veranderen van het uitzendingstype :

Herhaal de stappen 1, 2, 3.

Rock-muziek als voorbeeld

Zoekt

Display van uitzendingstype.

Ontvangt

Display van zendernaam.

Het cassettedeck van dit toestel is in staat op te nemen op banden met Normale (Type I). Er kan niet worden opgenomen op Hoge voormagnetisatie (Type II) of Metal banden (Type IV

Stoppen van de opname
Stoppen van de opname

Pauzeren van de opname

push open

1. Plaats een cassette.

⑦Druk op △ push open om de cassettehouder te openen.
②Doe een cassette.
③Druk weer op △ push open om de cassettehouder te sluiten.

Gebruik geen cassette waarop langer dan 90 minuten kan worden opgenomen, want de in dit soort cassettes gebruikte band is erg dun en kan gemakkelijk problemen veroorzaken zoals vastlopen rond de aandrukrollertjes of breken.

- Als de tape los zit, draai hem dan aan voordat u de cassette aanbrengt. → 44

TAPE

2. Kies de bandtransportrichting.

Voor de tegengestelde richting :

⑦ Druk op de TAPE ◀▶ toets.
②Stop de weergave.

- Bij het starten van de opname zal de band lopen in de richting die in deze stap is gekozen.

Bandtransportrichtingindicators.

18

- Zoek van tevoren de plek op waar u de opname wilt laten beginnen.

3. Maak de instellingen voor opname.

Kies de bandomkeerfunctie. → 19

• Controleer de bandtransportrichting voor u de opname begint. Als de bandtransportrichting op reverse (achteruit) staat, kan er slechts op een enkele kant van de cassette worden opgenomen, ongeacht de hier gemaakte instelling.
• De cassette-equalizer wordt uitgeschakeld tijdens het opnemen.

Kies een ander broncomponent dan "TAPE"

Voorbeeld: Kiezen van de CD ingang.

4. Kies de op te nemen bron.

CD TUNER (Radio-uitzending)

AUX (Externe ingang) [Instellen van het AUX ingangsniveau → 36]

-Indien reeds een CD is geplaatst, zal de weer-gave nu starten. Druk op de ■ toets om de weer-gave te stoppen.

Het display voor de tekens toont de bron of ingang die wordt opgenomen.

5. Start de opname.

⑦Druk op de rec toets.
2Start de weergave (of stem op de zender af) van de op te nemen ingangsbron.

Tijdens het opnemen met de tuner als signaalbron, kunt u de 'beat'-ruis verminderden door set/demo in te drukken.

Door iedere druk schakelt de functie als volgt.

- De opname stopt automatisch als het eind van de band wordt bereikt (afhankelijk van de ingestelde functie aan eind van de eerste of tweede cassettekant).

Pauzeren van de opname

- Druk tijdens de opname op de rec toets. De opname pauze nadat een blanco gedeelte van 4 seconden is aangebracht. (Druk nogmaals op deze toets om de opname voort te zetten.)

Stoppen van de opname

Opmerkingen voor opname van een CD

Schakel het cassettedeck voor opname van fragmenten van een CD op een cassette eerst in de opnamepauzefunctie voor "synchroon" opname van een CD op een cassette.

⑦Schakel de CD-speler in de pauzefunctie.
2Selecteer het op te nemen fragment met de (|◀◀, ▶▶|) toets. (De CD-speler schakelt automatisch bij het begin van het gekozen fragment in de pauzefunctie.)
③Schakel het cassettedeck in de pauzefunctie. (Druk tweemaal op de rec toets.)
④ Start de CD-weergave. (De opname begint.)

- Druk op de ■ toets om de opname te stoppen.

Weergave van fragmenten in de gewenste volgorde (geprogrammeerde weergave)

Voer de volgende handelingen uit om de gewenste fragmenten in de gewenste volgorde te programmeren. (maximaal 32 fragmenten)

Kies de CD ingang.

1 Selecteer de "PGM"-functie.

Druk tijdens de stopfunctie

PGM

2 Voer de fragmentnummers in de gewenste volgorde in.

①Kies het fragment.

(Ga binnen 20 seconden naar stap ②.)

②Bevestig uw keuze.

SET

(Herhaal stappen ⑦ ed ② voor ieder ander fragment dat u wilt programmeren.)

3 Start de weergave.

Programmapositie voor het volgende te programmeren fragment.

Fragmentkeuze

Druk zoals hieronder aangegeven op de cijfertoetsen.. Invoeren van fragment Nr. 23 : +10 x 2, 3 Invoeren van fragment Nr. 40 : +10 x 4, 0

• U kunt maximaal 32 fragmenten programmeren. Met "PGM FULL" getoond kunt u niet meer fragmenten programmeren.
• Druk op de CLEAR toets wanneer u een fout heeft gemaakt. Voer het fragment vervolgens opnieuw in.
• Het fragment wordt in dit geval aan het eind van het programma toegevoegd.

• Wanneer de totale weergavetijd van het CD programma 200 minuten of meer is, zal “--:--” op het tijd-display verschijnen.

• De fragmenten worden in de geprogrammeerde volgor-de weergegeven (op volgorde van programmanummers).

• Druk de ◀◀◀ -toets eenmaal in tijdens het weergeven, om het huidige nummer opnieuw te starten. Druk tweemaal op de ◀◀◀ -toets om naar het vorige nummer te gaan.
• Druk tijdens het weergeven op de ▶▶▶1 -toets om naar het volgende nummer te gaan.

Toevoegen van een fragment aan een bestaand programma

⑦Selecteer het toe te voegen fragmentnummer met de cijfertoetsen.

Druk tijdens de stopfunctie

②Druk op de SET toets.

Druk zoals hieronder aangegeven op de cijfertoetsen... Invoeren van fragment Nr. 23 : +10 × 2, 3 Invoeren van fragment Nr. 40 : +10 × 4, 0

• U kunt maximaal 32 fragmenten programmeren. Met "PGM FULL" getoond kunt u niet meer fragmenten programmeren.
• Druk op de CLEAR toets wanneer u een fout heeft gemaakt. Voer het fragment vervolgens opnieuw in.
• Het fragment wordt in dit geval aan het eind van het programma toegevoegd.

Wissen van een geprogrammeerd fragment

Druk tijdens de stopfunctie

P-5 werd gewist.

- Door iedere druk op de toets wordt het laatste fragment in het programma gewist.

Wissen van een heel programma

Druk tijdens de stopfunctie

De programma-functie zal worden geannuleerd wanneer het toestel wordt uitgeschakeld of wanneer de geprogrammeerde disc wordt uitgeworpen. Het ingestelde programma wordt in een dergelijk geval in zijn geheel gewist.

Herhaalde weergave

U kunt een bepaald fragment of de gehele disc herhaald weergeven.

Kies de CD ingang.

Instellingen voor het herhalen van een enkel fragment

①Controleer dat de "PGM" indicator niet is opgelicht.

②Speel het fragment af dat u wilt laten herhalen.

③Kies "CT".

- Als de "PGM" indicator brandt, dient u op de PGM toets te drukken terwijl het toestel gestopt is om de programma-functie te annuleren en de bijbehorende indicator te laten doven.

Controleer dat deze indicator niet is opgelicht.

Door iedere druk schakelt de herhaalfunktie als volgt.

De herhaalfunctie is geannuleerd.

Instellingen voor het herhalen van alle fragmenten

①Controleer dat de "PGM" indicator niet is opgelicht.

②Kies "

③Start de weergave.

- Als de "PGM" indicator brandt, dient u op de PGM toets te drukken terwijl het toestel gestopt is om de programma-functie te annuleren en de bijbehorende indicator te laten doven.

Controleer dat deze indicator niet is opgelicht.

Door iedere druk schakelt de herhaalfunctie als volgt.

De herhaalfunctie is geannuleerd.

Instellingen voor het herhalen van uitsluitend gekozen fragmenten

①Programmeer de gewenste fragmenten aan de hand van stappen 7 t/m 2 van "Weergave van fragmenten in de gewenste volgorde (gepro-grammeerde weergave)". → 29

2Kies "

REPEAT

③Start de weergave.

Door iedere druk schakelt de herhaalfunctie als volgt.

De herhaalfunctie is geannuleerd.

- Alle geprogrammeerde fragmenten worden herhaald weergegeven.

Stoppen van herhaalde weergave

Druk herhaaldelijk op de REPEAT toets zodat de indicator is uitgeschakeld.

- De " " indicator is gedoofd en de weergave wordt voortgezet met de ingestelde functie van de CD-speler.

Weergeven van fragmenten in willekeurige volgorde (willekeurige weergave)

Ukunt voor de verandering defragmenten kris-kras doorelkaar, oftewel in een willekeurig gekozen volgorde weergeven.

Kies de CD ingang.

⑦Controleer dat de "PGM" indicator niet is opgelicht.

PGM

②Druk op de RANDOM toets.

RANDOM

- Als de "PGM" indicator brandt, dient u op de PGM toets te drukken terwijl het toestel gestopt is om de programma-functie te annuleren en de bijbehorende indicator te laten doven.

Door iedere druk schakelt de functie als volgt.

①"RDM" opgelicht (Willekeurige weergave) ②"RDM" gedoofd (Normale weergave)

• De weergave stopt nadat alle fragmenten éénmaal zijn weergegeven.
• De willekeurige weergave kan tevens worden herhaald door op de REPEAT toets te drukken.

Tijdens weergave een ander fragment kiezen Uitschakelen van willekeurige weergave

- Door op de ◀◀◀ toets te drukken zal er worden teruggekeerd naar het begin van het fragment dat op dit moment wordt afgespeeld.

Druk op deze toets om de "RDM" indicator te laten doven. RANDOM

- De "RDM" indicator dooft en de fragmenten worden vanaf het spelende fragment in normale volgorde weergegeven.

Handige opnamemethoden

Met dit toestel beschikt u behalve de normale opnamefunctie over de volgende opnamefuncties. Kies de functie die voor u voor opname geschikt is.

Het cassettedeck van dit toestel is in staat op te nemen op banden met Normale (Type I). Er kan niet worden opgenomen op Hoge voormagnetisatie (Type II) of Metal banden (Type IV

Eenvoudig opnemen van een CD (CD → TAPE) → 34

Opname van alle fragmenten

Neemt alle fragmenten op de afgespeelde CD op een cassette op.

Opname van een enkel fragment

Neemt slechts het afgespeelde CD fragment op een cassette op. (Gebruik deze functie bijvoorbeeld voor het opnemen van bepaalde fragmenten van een disc die u niet zo goed kent.)

Opname van uitsluitend gewenste fragmenten van een CD door de fragmenten te programmeren (CD → TAPE) → 35.

Opname van een programma

De geprogrammeerde fragmenten worden in de geprogrammeerde volgorde opgenomen.

(Dit is handig wanneer u bijvoorbeeld slechts bepaalde fragmenten van de CD in een bepaalde volgorde wilt opnemen.)

One-touch montage opname (CD → TAPE)

Alle fragmenten op een CD worden op een makkelijke manier opgenomen. (Opname van alle fragmenten) Een enkel CD fragment dat vanaf het begin wordt afgespeeld wordt opgenomen. (Opname van een enkel fragment)

Het cassettedeck van dit toestel is in staat op te nemen op banden met Normale (Type I). Er kan niet worden opgenomen op Hoge voormagnetisatie (Type II) of Metal banden (Type IV

Schakel het cassettedeck beslist in de stopfunctie.

1 Maak de voorbereidingen voor opname.

⑦ Voer stappen 1 t/m 3 van "Opname op een TAPE". → 26
②Controleer of de "PGM" en "RDM" indicators uit zijn.
③Plaats een CD in de CD-speler.

• Als de "PGM" indicator brandt, dient u op de PGM toets te drukken terwijl het toestel gestopt is om de programma-functie te annuleren en de indicator te laten doven.
• Als de "RDM" indicator brandt, dient u op de RANDOM toets te drukken terwijl het toestel gestopt is om de willekeurige weergavefunctie te annuleren en de indicator te laten doven.

2 Controleer de ingestelde weergavefunctie van de CD-speler.

Opname van alle fragmenten Opname van	een enkel fragment
	Kies het gewenst CD-fragment en start de weergave.SWanneer stap 3 wordt uitgevoerd terwijl er een CD wordt weergegeven, zal het spelende fragment van het begin af aan worden opgenomen.(Herhaal de stappen 2 en 3 voor elk volgend fragment dat u wilt opnemen.)

3 Start de opname.

Als u de afstandsbediening gebruikt, kunt u hetzelfde effect als bij stap ⚫ bereiken door gewoon op de O.T.E. toets te drukken om de opname te laten beginnen.

- Wanneer de weergave of de opname stopt, zal ook de complementaire actie automatisch worden gestopt.

Onderbreken van een opname

(De opname en weergave worden gestopt.)

Bij het eind van de opname

Cassettedeck : Schakelt in de stopfunctie nadat een blanco van ongeveer 4 seconden is aangebracht.

Opname van een programma (CD → TAPE)

U kunt de gewenste fragmenten van de CD in de gewenste volgorde voor opname op een cassette programmeren.

Het cassettedeck van dit toestel is in staat op te nemen op banden met Normale (Type I). Er kan niet worden opgenomen op Hoge voormagnetisatie (Type II) of Metal banden (Type IV

Schakel het cassettedeck beslist in de stopfunctie.

1 Maak de voorbereidingen voor opname.

①Kies de CD ingang.
②Controleer of de "RDM" indicators niet branden.
③ Voer stappen 1 t/m 3 van "Opname op een TAPE". → 26
④Plaats een CD in de CD-speler.

- Als de "RDM" indicator brandt, dient u op de RANDOM toets te drukken terwijl het toestel gestopt is om de willekeurige weergavefunctie te annuleren en de indicator te laten doven.

2 Programmeer de gewenste CD-fragmenten.

Voer stappen 7 en 2 van "Weergave van fragmenten in de gewenste volgorde (geprogrammeerde weergave)" uit. → 29

• Alle gemonteerde gegevens worden gewist wanneer u op de PGM toets drukt om de montage te annuleren. → 30
• Fragmenten die zijn geprogrammeerd na het overschrijden van de opnametijd van de cassette worden niet opgenomen.

3 Start de opname.

O.T.E.

Als u de afstandsbediening gebruikt, kunt u hetzelfde effect als bij stap 3 bereiken door gewoon op de O.T.E. toets te drukken om de opname te laten beginnen.

• De opname begint met het eerste fragment in het programma en stopt nadat alle geprogrammeerde fragmenten zijn opgenomen.
• De opname zal automatisch stoppen wanneer de geprogrammeerde weergave van de CD is afgelopen.
• Wanneer de weergave of de opname stopt, zal ook de complementaire actie automatisch worden gestopt.

Onderbreken van een opname

(De opname en weergave worden gestopt.)

Bij het eind van de opname

Cassettedeck : Schakelt in de stopfunctie nadat een blanco van ongeveer 4 seconden is aangebracht.

Luisteren naar een AUX signaalbron

1 Kies AUX (externe ingang).

2 Start de weergave van de aangesloten apparatuur.

3 Regel het volume.

Instellen van het AUX ingangsniveau

Voor het instellen van het ingangsniveau van het externe component (videorecorder, etc.) dat met de AUX ingangsaansluiting is verbonden. Stel zodanig in dat het volume van de AUX ingangsbron gelijk is aan het niveau van de CD-speler.

⑦Druk op de AUX toets.
②Kies "INPUT ?".
    note1["multi control"]
    note2["<--"]
    note3["<--"]

(Druk op de set/demo toets wanneer de "?" marking knippert.)

③Stel het ingangsniveau in.

④Stel in.

Telkens als u hierop drukt verandert de inhoud van het display.

- Instelbereik: -3 tot + 2. - Regelen van het ingangsniveau verandert ook het opnameniveau van de op de AUX ingangsaansluitingen signaalbron.

Aangezien de klok niet alleen gebruikt wordt voor het aangeven van de tijd, maar ook voor de bediening van de timer, moet u niet vergeten van tevoren de klok gelijk te zetten.

1 Aktiveer de functie voor het instellen van de klok.

①Kies "TIME ADJUST ?"

(Druk op de set/demo toets wanneer de "?"markering knippert.)

●Het tijddisplay knippert.

2 Uren instellen.

⑦Selecteer de waarde voor het uur.

②Stel in.

Voorbeeld: Instellen op 8:07

●Druk op de set/demo toets. Het uur is ingevoerd en de minuut start te knipperen.

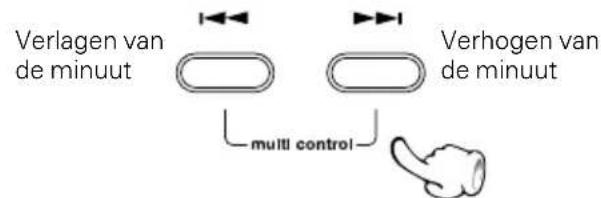

3 Minuten instellen.

⑦Selecteer het aantal minuten.

②Stel in.

Voorbeeld: Instellen op 8:07

• Start opnieuw vanaf het begin indien u een fout heeft gemaakt.
• "COMPLETE" verschijnt op het display wanneer de tijd voor de klok met de set/demo toets is ingesteld.
• Na een stroomstoring of nadat het netsnoer uit het stopcontact gehaald is, moet de tijd opnieuw ingesteld te worden.
• Wanneer de ■ toets wordt ingedrukt terwijl het toestel standby staat, zal 5 seconden lang de tijd worden getoond.

Timer-gestuurde bediening

Slaaptimer (SLEEP)

De weergave van de gekozen bron start op het ingestelde tijdstip en het toestel wordt na één uur uitgeschakeld. Deze timer werkt na het instellen slechts éénmaal.

Timer-gestuurde weergave, timer-gestuurde opname (PROG 1, PROG 2) → 39

De weergave van de ingestelde signaalbron of de opname van de TUNER of AUX signaalbron zal beginnen op de ingestelde tijd.

AI timer-gestuurde weergave (PROG 1, PROG 2) → 39

Bij het beginnen van timer-gestuurde weergave wordt het volume geleidelijk verhoogd tot een bepaald niveau.

Slaaptimer (SLEEP)

Stel het aantal minuten in waarna het toestel uitgeschakeld moet worden.

Zie "Systeemverbindingen" voor het aansluiten van de diverse apparatuur.

Stel de tijd in.

Het systeem is zo opgezet dat het display automatisch gedimd wordt wanneer de slaaptimer in werking is.

• Het toestel wordt automatisch na het verstrijken van de ingestelde periode uitgeschakeld.
• Door iedere druk op de toets verandert de periode voor de slaaptimer met stappen van 10 minuten. U kunt maximaal 90 minuten voor de slaaptimer instellen.

1 0 → 2 0 → 3 0 ... .. 7 0 → 8 0 → 9 0 → Geannuleerd ; rightarrow 1 0 → 2 0 ... ..

Indicators slaaptimer

Tijdsduur voor slaaptimer

- Druk op de SLEEP toets terwijl de slaaptimer in werking is om de resterende tijd te controleren.

Annuleren

Schakel het toestel uit of druk op de SLEEP toets totdat de tijd is geannuleerd.

Het timerprogramma instellen (PROG. TIMER)

In PROG 1 en PROG 2 kunt u de timergegevens zoals de speelduur en de af te spelen inhoud ingeven en programmeren wanneer de weergave in – en uitgeschakeld moet worden.

Stel de klok voor gebruik van de timer in. → 37 Zie "Systeemverbindingen" voor het aansluiten van de diverse apparatuur. → 6 \~→ 8

1 Maak de voorbereidingen voor weergave (opname).

Luisteren naar een CD	Luisteren naar een cassette
Plaats een CD.(Geprogrammeerde weergave is niet mogelijk.)	Doe een cassette.
Luisteren naar de radio	Start de weergave van het externe komponent
De te beluisteren zender moet reeds zijn vastgelegd. →21	Stel tevens de timer van het com- ponent dat met de AUX ingang-saansluiting is verbonden in.

• U beschikt over twee timerprogramma's, PROG 1 en PROG 2, zodat u twee van elkaar onafhankelijke instellingen kunt gebruiken.
• Zorg dat PROG 1 en PROG 2 elkaar qua tijd niet overlappen en zorg dat er tenminste een interval van één minuut tussen deze twee programma's is.

2 Stel het programmanummer in.

①Kies "TIMER ?".

(Druk op de set/demo toets wanneer de "?" marking knippert.)

Telkens als u hierop drukt verandert de inhoud van het display.

"TAPE RVS" "AUTO MEMORY ?" (Uitsluitend wanneer de TUNER ingang is gekozen) "INPUT ?" (Uitsluitend wanneer de AUX ingang is gekozen) "TIMER ?" "TIME ADJUST ?" "APS ?"

Telkens als u hierop drukt verandert de inhoud van het display.

①"PROG 1 ?" ②"PROG 2 ?"

- De voorgaande instellingen worden getoond. (Druk eenvoudigweg op de set/demo toets indien u deze instellingen niet wilt veranderen.) - Wanneer de geselecteerde timer reeds eerder is ingesteld, zal de oudere instelling worden vervangen door de nieuwe instelling.

Wordt vervolgd op de volgende bladzijde

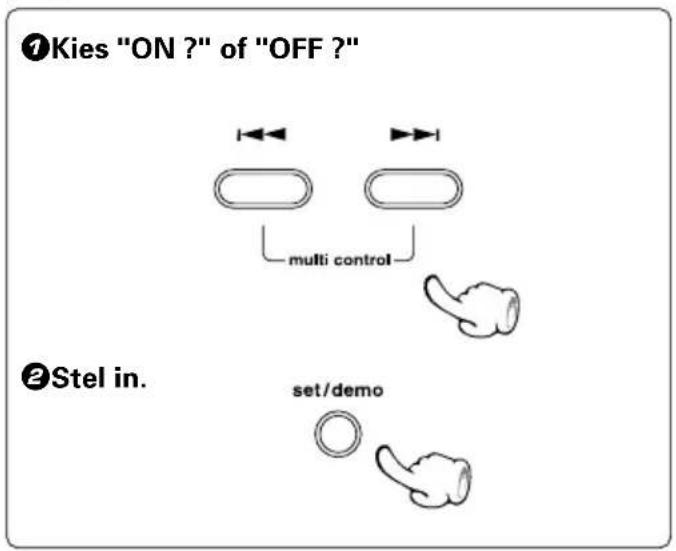

3 Zet de timer in de stand ON of OFF (AAN/UIT).

- Als u de optie OFF selecteert, schakelt de hoofdfunctie terug naar de standaard instelling.

4 Selecteer of het programma eenmalig (ONETIME) of dagelijks (EVERYDAY) uitgevoerd moet worden.

• ONETIME betekent dat de timer uitgeschakeld wordt na beëindiging van het ingestelde programma.
• EVERYDAY betekent dat het ingestelde programma dagelijks uitgevoerd wordt.

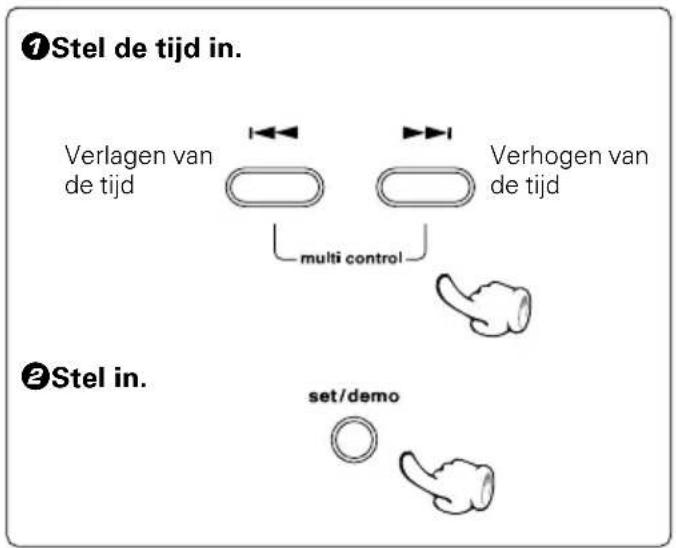

5 Stel de starttijd (ON) en stoptijd (OFF) in.

• Voer stappen 1 en 2 uit voor het invoeren van het uur voor de start- en stoptijd. Voer deze stappen nogmaals uit voor het instellen van de minuut.
• Als u zich vergist, dient u op de mode toets te drukken en opnieuw te beginnen vanaf stap 2.

6 Kies timer-gestuurde weergave of opname.

Timer-gestuurde weergave of AI timer-gestuurde weergave

①Kies de functie.

②Regel het volume
(1) Stel in.

• Als u "PLAY" selecteert, start de timergestuurde weergave op het vooraf ingestelde geluidsniveau.
• Bij "AI PLAY" start de timergestuurde weergave op het volume 0 waarna deze geleidelijk toeneemt tot het vooraf ingestelde geluidsniveau.

(2) Stel in.

③Kies de ingangsbron.

(1) Kies de bron die u timer-gestuurd wilt weergeven.

Timer-gestuurde opname

①Kies de functie.

(1) Kies "REC".

②Regel het volume

(1) Stel in.

- Als u op "REC" drukt, start de timergestuurde opname op het vooraf ingestelde geluidsniveau.

(2) Stel in.

③Kies de ingangsbron.

(1) Kies wat u wilt opnemen.

④Stem op de zender af (indien u TUNER hiervoor heeft gekozen).

(1) Kies het voorkeuzezendernummer.

- Wanneer de instelling van de timer afgesloten is door het indrukken van de set/demo toets, zal de melding "COMPLETE" verschijnen.

④Stem op de zender af (indien u TUNER hiervoor heeft gekozen).

(1) Kies het voorkeuzezendernummer.

●Wanneer de instelling van de timer afgesloten is door het indrukken van de set/demo toets, zal de melding "COMPLETE" verschijnen.

Voor het controleren of veranderen van timerinstellingen moet u het instellen opnieuw starten.

7 Zet het toestel in de standby stand.

●Wanneer het toestel uit (standby) gezet wordt, zal de standby/timer indicator groen oplichten.
- Als er een stroomstoring is of als de stekker uit het stopcontact raakt nadat de timer in werking is gesteld, zal de standby/timer indicator groen knipperen. In dit geval dient u de klok van het begin af aan opnieuw in te stellen.

Onderhoud

Reinigen van de koppen

Reinigen van de koppen en omringende onderdelen

Om een optimale prestatie en lange levensduur van het deck te waarborgen, dienen de koppen, capstan en aandrukrol regelmatig te worden gereinigd. Ga als volgt te werk voor het reinigen van deze onderdelen:

1. Maak de cassettehouder open.
2. Bevochtig een wattenstaafje met wat alcohol en reinig voorzichtig de kop, capstan en aandrukrol.

Demagnetiseren van de op-name/weergavekop

Als de opname / weergavekop gemagnetiseerd raakt, zal de geluidskwaliteit verslechteren. Demagnetiseer in een dergelijk geval de opname / weergavekop met een in de handel verkrijgbaar koppen-demagnetiseerder (koppenwisser).

●Rondom de koppen bevinden zich uiterst nauwkeurig gemonteerde onderdelen, zoals de bandgeleiders. Zorg dat bij het reinigen geen te grote druk op deze onderdelen wordt uitgeoefend.

Onderhoud van het toestel

Veeg het voorpaneel of de behuizing indien nodig met een zachte droge doek schoon. Gebruik geen thinner, benzine, alcohol voor het reinigen. Dit soort middelen tast namelijk de behuizing aan.

Gebruik geen contact-reiniger daar deze problemen kan veroorzaken. Pas vooral op met contact-reinigers die olie bevatten daar deze de plastic onderdelen kunnen aantasten.

Ter referentie

Voorzorgen voor condens

Condens (of vocht) wordt mogelijk in het toestel gevormd wanneer er een groot temperatuursverschil tussen het inwendige van het toestel en de omgeving is. Het toestel functioneert mogelijk niet juist wanneer er condens in het toestel is gevormd. U moet in dat geval een paar uur wachten en het toestel pas in gebruik nemen wanneer de condens is verdampt.

Let vooral bij de volgende omstandigheden goed op: Er is gauw sprake van condensatie wanneer het toestel naar een andere ruimte met een groot verschil in temperatuur wordt verplaatst, wanneer de kamer zeer vochtig is, etc.

Maatregelen na het vervoeren

Voer alvorens het toestel te transporteren of te verplaatsen volgende handelingen uit.

①Verwijder de CD uit het toestel.
②Druk op de CD ▶/II toets.

Wacht even en controleer of het hierboven afgebeelde display verschijnt.
4Wacht enkele seconden en schakel het toestel uit.

Geheugenreservefunctie

De geheugeninhoud wordt gewist zodra de stekker uit het stopcontact wordt getrokken.

Klokdisplay

Als de stekker eruit wordt getrokken, blijven de volgende items opgeslagen in het geheugen van het apparaat:

Voorkeuzezenders, de Instellingen van de Timer

Voorzorgen voor het behandelen van discs Behandelen

Houd de disc zodanig vast dat u de weergavekant niet aanraakt.

Kant met label Weergavekant

Sticker

Plak geen papier of plakband op de weergavekant of de kant met het label van de disc.

Plaksel

Reinigen

Veeg de disc met een zacht, katoenen doek (of dergelijke) vanuit het midden in een rechte lijn naar de buitenkant af indien er vingerafdrukken of vuil op de disc zijn.

Opslag

Haal een disc uit de speler indien u deze disc voor langere tijd niet zult afspelen. Plaats de disc in het oorspronkelijke doosje of de hoes.

Speel nooit een kromme of vervormde disc af

Tijdens weergave draait de disc met hoge snelheid in de speler. Voorkom problemen en gebruik derhalve nooit een kromme of vervormde disc of een disc die met lijm of plakband in gerepareerd. Gebruik beslist geen discs die niet rond zijn daar deze een onjuiste werking veroorzaken.

CD (12 cm, 8 cm), CD-R, CD-RW, en het audiogedeelte van CDV, CD-G, CD-EG en CD-EXTRA. Gebruik discs die aan de IEC standaard voldoen, bijvoorbeeld een disc die de marketing op het label heeft.

Accessoires voor discs

Discaccessoires (stabilisator, beschermvel, beschermring, etc.) die voor een betere geluidskwaliteit of het beschermen van de disc in de handel verkrijgbaar zijn, en discreinigers mogen niet met dit systeem worden gebruikt om problemen en een onjuiste werking te voorkomen.

(Beveiliging tegen abusievelijk wissen)

Verwijder na het maken van een belangrijke opname het wispreventielipje om te voorkomen dat de opname abusievelijk gewist wordt of er een nieuwe opname overheen gemaakt wordt.

Voor kant B

Om weer opnieuw op de cassette op te nemen

Plak alleen plakband op de ontstane uitsparing van het wispreventielipje.

Opbergen van de cassettes

Leg de cassettes niet op een plaats die blootgesteld staat aan direct zonlicht of bij een warmtebron (verwarming e.d.). Houd de cassettes uit de buurt van magnetische velden.

Als er een lus in de band is

Steek in dat geval een potlood in het spoelgat en draai de spoel rond tot de lus verdwenen is.

-Gebruik geen endless cassettes daar deze het bandtransportmechanisme van het apparaat kunnen beschadigen.

Gebruik geen cassette waarop langer dan 90 minuten kan worden opgenomen, want de in dit soort cassettes gebruikte band is erg dun en kan gemakkelijk problemen veroorzaken zoals vast- lopen rond de aandrukrollertjes of breken.

Zie wanneer het toestel niet juist werkt de onderstaande tabel alvorens een vakman te raaplegen. U kunt het probleem mogelijk zelf gemakkelijk oplossen.

Terugstellen

De microcomputer functioneert mogelijk niet juist (waardoor het toestel bijvoorbeeld niet werkt of vreemde aanduidingen op het display verschijnen) wanneer de stekker van het netsnoer met de spanning ingeschakeld uit het stopcontact werd getrokken of vanwege een andere externe faktor. U moet in dat geval de volgende handelingen uitvoeren om de microcomputer terug te stellen zodat het toestel weer normaal functioneert.

- De inhoud van het geheugen wordt gewist wanneer u de microcomputer terugstelt. De fabrieksinstellingen zullen in dat geval weer van kracht zijn.

Ontkoppel de stekker van het netsnoer. Steek de stekker weer terug in het contact terwijl u de ⏻ toets ingedrukt houdt.

Na het resetten van de microcomputer, verschijnt de volgende melding op het display:

Versterker gedeelte/Luidsprekers

	OplossingProbleem
Geen geluidsweergave.	● Sluit juist aan zoals bij "Systeemverbindingen" aangegeven. →6●Stel het volume in. →14●Schakel MUTE uit. →15●Ontkoppel de hoofdtelefoon.
De "standby/timer" indicator knippert rood en er wordt geen geluid geproduceerd.	●Een luidsprekersnoer is kortgesloten. Schakel de stroom uit en sluit het luidsprekersnoer opnieuw aan.
De "standby/timer" indicator knippert groen.	●Stel de huidige tijd opnieuw in. →37●Stel de juiste in- en uitschakeltijd in voor de timer. →40
Geen geluidsweergave via de hoofdtelefoon.	●Sluit juist aan. →15●Stel het volume in. →14
Geen geluidsweergave via de linker- of rechterluidspreker.	● Sluit juist aan zoals bij "Systeemverbindingen" aangegeven. →6
Het klokdisplay knippert en de aanduidingen veranderen niet.	●Stel de huidige tijd opnieuw in. →37
Timer-gestuurde bediening is niet mogelijk.	● Stel de huidige tijd in aan de hand van "Instellen van de klok". →37●Stel de start- en stoptijden voor de timer in. →40

Tuner gedeelte

	OplossingProbleem
Radiozenders kunnen niet worden ontvangen.	●Sluit de antennes aan. → 7 → 8●Kies de golfband. → 20●Stem op de frequentie van de gewenste zender af. → 20
Ruis.	●Installeer een buitenantenne zo ver als mogelijk van verkeer.●Schakel het storing veroorzakende apparaat uit.●Plaats de TV en dit systeem verder van elkaar.
Een zender is vastgelegd maar kan niet met de P.CALL toets worden opgeroepen.	●Leg uitsluitend zenders met een ontvangbare frequentie vast. → 21●Leg de zenders opnieuw vast. → 21

CD-speler gedeelte

Probleem	Oplossing
CD in de speler geplaatst maar deze kan niet worden weergegeven.	●Plaats de CD juist met het label omhoog.● Reinig de CD aan de hand van "Voorzorgen voor het behandelen van discs". →44● Zie "Voorzorgen voor condens" en laat de condens verdampen.→43
Geen geluidsweergave.	● Druk op de CD ▶/II toets.● Reinig de CD aan de hand van "Voorzorgen voor het behandelen van discs". →44
Geluid slaat over.	● Reinig de CD aan de hand van "Voorzorgen voor het behandelen van discs".→44●Plaats het toestel ergens anders waar het niet aan trillingen onderhevig is.

Cassettedeck gedeelte

	OplossingProbleem
Geen weergave als op de weergavetoets wordt gedrukt.	Reinig de kop aan de hand van het gedeelte "Onderhoud".→43De band is te strak opgerold door onregelmatig spoelen.Gebruik een bespeelde cassette.
Er gebeurt niets als op een bedieningstoets wordt gedrukt.	Gebruik de bedieningstoetsen pas enige seconden na het sluiten van de houder.→18Keer de bandtransportrichting om of draai de cassette zelf om.→18
De cassettehouder kan niet worden geopend door op "♠ push open" te drukken.	Schakel het deck eerst op stop.
Hees geluid of geen weergave van de hoge frequenties.	Reinig de kop aan de hand van het gedeelte "Onderhoud".→43Probeer een andere cassette.
Het geluid is vervormd.	Het opnameniveau is niet juist ingesteld. (Bij opname van een AUX signaalbron.)Stel het AUX ingangsniveau in.→36
Ruis is hoorbaar.	Demagnetiseer de kop aan de hand van het gedeelte "Onderhoud".→43Plaats de installatie verder van het storende apparaat of de TV vandaan.Zet de "TAPE EQ." aan.→19
Trillend geluid.	Reinig de kop aan de hand van het gedeelte "Onderhoud".→43Spoel de band opnieuw door deze snel geheel door of terug te spoelen of spelen.→18→19
Opname kan niet met de opnametoets worden gestart.	Gebruik een cassette met een intact wispreventielipje of bedek de opening met plakband.Sluit de houder volledig.→18Druk de ingangsbronschakelaar in de stand die overeenkomt met de op te nemen bron.→27Keer de bandtransportrichting om of draai de cassette zelf om.→18

Afstandsbediening

Probleem	Oplossing
Afstandsbediening werkt niet.	●Plaats nieuwe batterijen. →13● Gebruik de afstandsbediening binnen het aangegeven bereik. →13

Mededelingen op het display en te nemen maatregelen

	BetekenisGetoonde mededeling
PGM FULL	Er wordt geprobeerd een 33ste fragment te selecteren bij het programmeren van een CD.
PGM MODE	Er wordt geprobeerd de willekeurige weergavefunctie te gebruiken terwijl het toestel in de geprogrammeerde weergavefunctie staat. Sluit de geprogrammeerde weergavefunctie af voor u de willekeurige weergavefunctie inschakelt. →30
PROTECT	U kunt cassettes tegen ongewenst opnemen of wissen beveiligen door het lipje te verwijderen. →44
RDM MODE	Er wordt geprobeerd een O.T.E. opname uit te voeren terwijl het toestel in de CD willekeurige weergavefunctie staat. Sluit de willekeurige weergavefunctie af. →32

Hoofdtoestel

[Versterker gedeelte]

Effectief uitgangsvermogen tijdens STEREO werking (1 kHz, 10% T.H.D., bij 6 Ω) .... 50 W + 50 W

Nominaal uitgangsvermogen tijdens STEREO werking (1 kHz, 0,7% T.H.D., bij 6 Ω) ...... 37 W + 37 W

Frequentierespons AUX 30 Hz\~100 kHz (0 dB \~ -3dB)

[Tuner gedeelte]

FM-tuner gedeelte Afstembereik 87,5 MHz \~ 108 MHz

AM-tuner gedeelte Afstembereik .... 531 kHz \~ 1.602 kHz

[CD-speler gedeelte]

Laser Halfgeleider

Overbemonstering 8 fs (352,8 Hz)

Lasergolflengte 760 tot 800 nm

Laservermogensklasse .... Klasse 3A (IEC)

D/A Conversie .... 1 Bit

[Cassettedeck gedeelte]

Type .... 4 sporen, 2-kanalen stereo Opnamesysteem .... Wisselstroom voormagnetisatie (Frequentie: 105 kHz)

Koppen Weergave/opnamekop....1 Wiskop ....1

Vooruitspoel-/terugspoeltijd ...... Ongeveer 100 seconden (C-60 cassette)

[Algemeen]

Opgenomen vermogen 120 W

Afmetingen W : 180 mm

H : 255 mm

D : 335 mm

KENWOOD volgt een politiek van voordurende aanpassing aan nieuwe ontwikkelingen. Hierdoor kunnen de specificaties dan ook zonder voorafgaande kennisgeving worden gewijzigd.

- Het toestel werkt mogelijk niet optimaal in een zeer koude ruimte (bij temperaturen onder nul).

KENWOOD
