GEBRUIKSAANWIJZING MRD-6 Marquant
Stel de het apparaat niet bloot aan regen of vocht om gevaar voor brand of een elektrische schok te voorkomen.
Open de behuizing nooit zelf, en laat service werkzaamheden over aan een deskundige.
ALGEMENE VEILIGHEID
* Zorg ervoor dat de ventilatie openingen niet zijn geblokkeerd.
* Plaats het apparaat niet op een warme, vochtige of stoffige plek.
* Plaats het apparaat niet op een plek waar mechanische trillingen kunnen voorkomen.
* Gebruik het apparaat uitsluitend met bijgeleverde adapter op een wisselspanning van 220-240V.
* Mocht er vloeistof of een voorwerp in de behuizing terechtkomen, laat het apparaat dan nakijken.
* Trek de stekker uit het stopkontakt als u het apparaat gedurende langere tijd niet gaat gebruiken.
* Voor veilig gebruik, dient u de gebruiksaanwijzing grondig door te lezen.
De Marquant Achteruitrijd Camera Systeem is speciaal ontwikkeld ter verhoging van uw veiligheid in het verkeer. Met name ontworpen voor de volgende situaties:
• veiliger achteruitrijden;
- beter zicht op achteropkomend verkeer;
- 'dode hoek' preventie bij het nemen van bochten.
Geschikt voor vracht-, bestel-, personenauto's en campers.
Door de in de camera ingebouwde microfoon hoort u bovendien omgevingsgeluiden en aanwijzingen in uw cabine.
Het monitor beeld is zowel 'gewoon' als op 'spiegelbeeld' in te stellen. Dit is vooral belangrijk als u zich zowel door middel van uw spiegels als via de monitor oriënteert. De dag/nacht schakelaar maakt het mogelijk om altijd de juiste helderheidcompensatie te kiezen.
De camera schakelt zichzelf bij het achteruit rijden automatisch in.
Op de monitor kan een extra camera worden aangesloten die bijvoorbeeld voor 'dode hoek' beveiliging kan worden ingezet.
Bijgevoegde onderdelen:
| Sectie Element Omschrijving | ||
| 1 Zonneklep Stel deze in op de omgeving | ||
| 2 Beeldscherm Zwart/wit beeldscherm | ||
| 3 Statief Statief steun | ||
| 4 Aanuit indicatie Aan/uit indicatie | ||
| 5 Aanuit schakelaar Aan/uit schakelaar | ||
| 6 CA1/CA2 keuze toetsen Kies tussen camera 1 of camera 2 | ||
| 7 Beeld omkeer schakelaar Kies een positief of negatief beeld | ||
| 8 Hoek instelknop Stel de zichthoek van de monitor in | ||
| 9 Licht en schaduw keuze knop Stel deze in afhankelijk van de omgevingslicht | ||
| 10 Contrast regelaar Contrast regelaar | ||
| 11 V-hold rolinstelling Dit is de instelling voor het rollen van het beeld | ||
| 12 Volume regelaar Volume regelaar | ||
| 13 Voeding aansluiting 12-30V Sluit een gelijkspanning aan van 12V tot 30V | ||
| 14 Camera 1 ingang Aansluiting voor camera 1 | ||
| 15 Camera 2 ingang Aansluiting voor camera 2 | ||
| 16 AV ingang Audio / video ingangen | ||
| 17 AV uitgang Audio / video uitgangen | ||
| 18 AV camera keuze toets Keuzetoets voor het kiezen van de camera | ||
| Sectie Element Omschrijving | |
| 1 Camera Camera module | |
| 2 Signaal plug Signaal aansluiting | |
| 3 Zonneklep Voorkomt invallend zonlicht | |
| 4 Infrarood schemer licht Infrarood nachtverlichting | |
| 5 Hoekinstelling Stel hiermee de hoek voor de zichtinstelling in | |
| 6 Microfoon Microfoon | |
| 7 Statief Statief |
- Aan/uit schakelaar Druk nogmaals op de toets om het apparaat uit te zetten.
- Camera keuze toets Gebruik deze toets om te kiezen tussen camera 1 of camera 2. Deze zijn op het frontpaneel aangegeven als CA1 en CA2.
- Spiegelbeeld toets Gebruik deze toets om het beeld te inverteren in spiegelbeeld. Dit kan noodzakelijk zijn als u b.v. iets wilt lezen.
- Intensiteit dimmer. Gebruik deze toets kan noodzakelijk zijn om de helderheid Van het beeld aan te passen bij b.v. extreme schemer of Bij fel zonlicht.
- Contrast regelaar Dit is de normale contrast regelaar welke u op alle Tv toestellen kunt vinden.
- V-Hold regelaar Indien het beeld gaat rollen, kunt u hiermee deze weer Stilzetten.
- Volume regelaar Regel met deze knop het volume
- Hoek instelknop Regel met deze knop de kantelhoek van de monitor, zodat u Het meest optimale zicht op het beeld kunt verkrijgen.
Waarschuwings iconen:

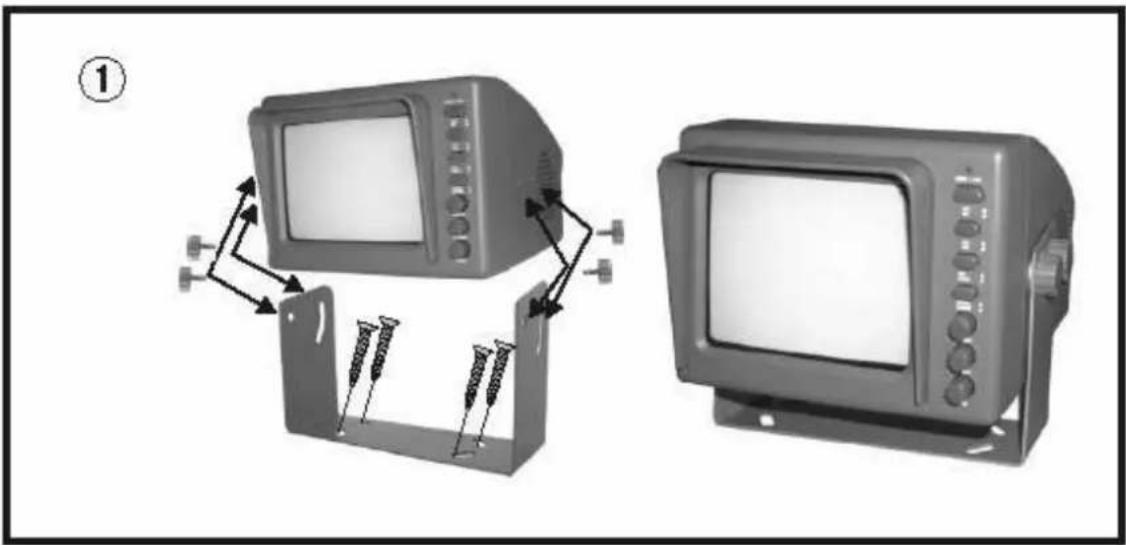

Monitor installatie:
Methode 1:
| Sectie Kleur Omschrijving | |
| 1 Rood 12~30V | |
| 2 Leeg Leeg | |
| 3 Zwart Massa | |
| 4 Blauw Achteruit rij voeding (via achteruitrijd lichten versnellingsbak) | |
| Sectie 1 2 3 4 | 5 | ||||
| S PLUG 1 DC 1 | 2V AUDIO MASSA VIDEO MASSA | ||||
| S PLUG 2 DC 1 | 2V AUDIO MASSA VIDEO MASSA | ||||
