Merk	Alecto
Model	WS-1300
Type product	Weerstation met plantensensoren
Voeding binnenunit	4 x AA (LR6) 1,5V
Voeding plantensensor	1 x CR2450 Lithium 3V
Aantal kanalen	Maximaal 5
Zendfrequentie	433 MHz
Bodemvochtigheidsniveau	1 (droog) tot 4 (nat)
Weergave	Binnen- en bodemtemperatuur, bodemvochtigheid per sensor, klok, alarm
Alarm bodemvochtigheid	Ja, stil tussen 21:00 en 09:00
Klokweergave	12 of 24 uur
Wekker	Ja
Geheugen	Minimale en maximale temperaturen
Gebruikstemperatuur	0°C tot +50°C
Garantie	24 maanden
Onderhoud	Batterijen vervangen, reset bij storing
Veiligheid en milieu	Batterijen inleveren bij KCA, apparaat niet bij huisvuil
Servicedienst	073-6411355
Extra accessoires	Tafelstandaard, bevestigingsoog

Veelgestelde vragen - WS-1300 ALECTO

Hoe meld ik een plantensensor aan bij de binnenunit?

Zorg dat de plantensensor aan staat. Druk op de toets 'channel/search' van de binnenunit en houd deze 3 seconden ingedrukt totdat een pieptoon klinkt. Het kanaalnummer gaat knipperen. De binnenunit zoekt nu naar alle sensoren in bereik.

Hoe stel ik het bodemvochtigheidsalarm in?

Druk op 'CHANNEL/SEARCH' om de gewenste sensor te selecteren. Druk daarna op 'WATERING' om de ingestelde waarde weer te geven. Houd 'WATERING' 3 seconden ingedrukt, de balken knipperen. Gebruik '▲' of '▼' om het niveau aan te passen. Druk nogmaals op 'WATERING' om op te slaan.

Wat betekenen de pictogrammen op het display?

Een gietertje betekent dat de plant water nodig heeft; een groeiende plant betekent voldoende water. 'AL' geeft aan dat het alarm actief is. 'DRY' en 'WET' geven droog of nat aan.

Hoe kan ik de binnen- en bodemtemperatuur weergeven?

Druk op de toets 'SOIL TEMP' / 'IN TEMP' om te wisselen tussen bodemtemperatuur en binnentemperatuur.

Hoe stel ik de tijd in?

Houd de toets 'CLOCK' 3 seconden ingedrukt. Kies 12 of 24 uur met '▲' of '▼'. Druk op 'CLOCK' om de uren in te stellen, nogmaals voor minuten. Druk nogmaals op 'CLOCK' om te bevestigen.

Hoe reset ik het apparaat bij een storing?

Verwijder de batterijen uit de binnenunit en alle plantensensoren. Wacht minimaal 10 seconden. Plaats de batterijen terug of vervang ze door nieuwe. Als de storing aanhoudt, neem contact op met de servicedienst.

Kan ik extra plantensensoren toevoegen?

Ja, er kunnen maximaal 5 plantensensoren worden aangemeld. Bestel extra sensoren via de servicedienst (073-6411355). Zorg dat elke sensor een uniek kanaal heeft.

Hoe schakel ik tussen Celsius en Fahrenheit?

Druk op de toets 'C/F' om te wisselen tussen °C en °F.

Wat is de garantieperiode?

De Alecto WS-1300 heeft een garantie van 24 maanden na aankoopdatum. Bewaar uw aankoopbon.

Hoe kan ik de maximale en minimale gemeten waarden bekijken?

Kies eerst de gewenste sensor en temperatuur (bodem of binnen). Druk op 'MEMORY' voor de maximale waarden, nogmaals voor de minimale. Houd 'MEMORY' 3 seconden ingedrukt om te wissen.

GEBRUIKSAANWIJZING WS-1300 ALECTO

1. plantensor
2. batterijklep
3. bodem temperatuursensor
4. vochtigheidssensor
5. display
6. temperatuursensor buitenlucht
7. batterij houder voor CR2450 batterij
8. toets voor weergave °C of °F en zend toets
9. toets voor alarm aan / uit
10. kanalen selectie schakelaar

1. batterij vak
2. toets voor wisselen tussen weergave van bodem(soil)- en binnen(in)temperatuur
3. toets voor weergave en instellen van het ingestelde vochtigheidsniveau van de bodem
4. toets voor het activeren of deactiveren van het bodem vochtigheidsniveau
5. toets voor het instellen van de tijd
6. bevestigingsoog voor de tafel standaard.
7. toets voor het instellen en activeren en deactiveren van de wekker
8. toets om te wisselen tussen weergave °C of °F en de omhoog toets
9. geheugen toets voor weergave van maximale en minimale gemeten waarden en omlaag toets
10. toets om buitensensors te zoeken of te selecteren

OVERZICHT

1. weergave temperatuur bij plantensensor
2. grafi sche weergave vochtigheid is goed
3. grafi sche weergave vochtigheid te laag
4. weergave van bodemtemperatuur of binnentemperatuur
5. weergave van klok en wekkertijd
6. aanduiding vochtigheidsalarm geactiveerd
7. weergave bodem vochtigheid van aangegeven sensor
8. weergave bodem vochtigheid per sensor in grafi ekvorm

Installeren tafelstandaard

1. weergave buitensensor kanaalnummer
2. rouleer indicatie van alle aangemelde sensoren
3. geschiedenis maximale gemeten waarden
4. geschiedenis minimale gemeten waarden
5. luchttemperatuur sensor
6. temperatuursnotatie °C of °F
7. grafi sche indicatie planten water geven
8. grafi sche indicatie planten voldoende water
9. lage batterij capaciteit indicatie binnenunit
10. wekker icoon, alarm geactiveerd
11. weergave indicatie alarmtijd
12. weergave tijd of alarm(wekker)tijd
13. rouleer indicatie van alle aangemelde sensoren
14. weergave buitensensor kanaalnummer
15. weergave buitensensor kanaalnummer
16. geschiedenis maximale of minimale gemeten waarden
17. rouleer indicatie van alle aangemelde sensoren
18. indicatie weergave bodemtemperatuur
19. weergave temperatuur
20. indicatie weergave binnentemperatuur
21. temperatuursnotatie °C of °F
22. weergave bodem vochtigheid per sensor in grafi ekvorm
23. indicatie weergave alarm instelling bodemvochtigheid
24. indicatie bodemvochtigheid geactiveerd
25. indicatie weergave bodemvochtigheid
26. weergave bodemvochtigheid van aangegeven sensor

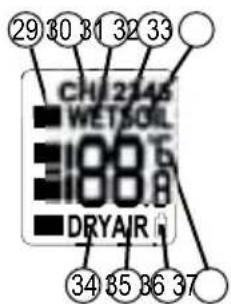

28 indicatie bodemvochtigheid
30: indicatie ingesteld kanaal
31: indicatie bodemvochtigheid 'WET'
32: weergave temperatuur
33: indicatie weergave bodemtemperatuur
34: indicatie bodemvochtigheid 'DRY'
35: indicatie weergave luchttemperatuur
36: lage batterij capaciteit indicatie plantensensor
37: temperatuursnotatie °C of °F

INSTALLEREN

Batterijen binnenunit (ontvanger):

Installatie van de batterij: Open het batterijklepje, plaats 4 stuks AA batterijen (LR6) volgens de aangegeven polariteit en sluit het batterijdeksel. LET OP: plaats de batterijen met de juiste polariteit in het batterijvak.

Batterij plantensensor:

Verwijder het isolatie lipje van de batterij aan de achterzijde van de plantensensor bij het batterijvak of plaats een CR2450 lithium batterij in het batterijvak van de plantensensor.

Kanaal instellen plantensensor:

iedere plantensor heeft een kanaal schakelaar. Deze zit in het batterijvak.

Draai de schakelaar naar het gewenste kanaal. Er kunnen maximaal 5 plantensensoren worden aangemeld. De plantensensoren mogen niet op hetzelde kanaal zijn ingesteld. Elke plantensensor dient dus een uniek kanaal te hebben.

Met drukknop "C/F" kan er worden gewisseld tussen de weergave in °C (graden Celsius) of °F (graden Fahrenheit).

Houdt de drukknop "C/F" minimaal 3 seconden in om de plantensensor te laten zenden.

Met drukknop "AL" kan het alarm worden geactiveerd of gedeactiveerd. Er gaat een alarm af als de bodem vochtigheid op het laagste niveau komt (1 blokje in het display).

Druk voor 3 seconden op de "AL" knop.

Licht de LED 2 x op met 2 pieptonen dan wordt het alarm geactiveerd (aan).

Licht de LED 2 x op zonder 2 pieptonen dan wordt het alarm gedeactiveerd (uit).

Aanmelden plantensensor aan binnenunit:

Zorg dat de plantensor(en) aan staan.

Druk op toets "channel/search" van de binnenunit en houdt deze 3 seconden ingedrukt totdat deze een pieptoon geeft. Het kanaalnummer gaat knipperen. De binnenunit gaat nu zoeken naar alle plantensensoren die in zijn bereik zijn. In het display verschijnen de plantensensoren.

De kanalen die niet worden herkend of waar geen sensor voorhanden is, blijven in het display leeg.

Plaatsen plantensor:

Plaats de plantensensor door de sensor pinnen in de grond te steken in de buurt van de plant waarvan de grond dient te worden gemonitoord op vochtigheid. Steek de pin van de plantensensor in de grond zodat de pinnetjes in de buurt van de wortels komen. Zitten de wortels van de plant te diep steek dan de plantensensor steel voor 3/4 in de grond. Als de grond erg hard is, maak deze dan eerst los voordat u de steel van de plantensensor in de grond steekt. Omdat de positie van de temperatuursensor van de lucht dicht bij de grond zit zal deze anders aangeven dan de omgevingstemperatuur. De plantensensor kan worden gebruikt voor binnen- en buitenplanten.

BEDIENING

Aan de achterzijde van de binnenunit zijn alle toetsen te vinden.

Wisselen tussen weergave van de kanalen:

Voor deze functie dienen er minimaal twee plantensensoren zijn aangemeld.

• druk op toets "CHANNEL/SEARCH"
• het kanaal zal overgaan op het volgende aangemelde kanaal
• druk nogmaals op toets "CHANNEL/SEARCH" om naar het volgende kanaal te gaan.

Als alle aangemelde kanalen zijn geweest verschijnt het rouleer icoon “○ ten teken dat alle aangemelde kanalen automatische worden gescand en automatisch een voor een worden weergegeven.

In het display verschijnt het nummer van de plantensor.

Binnen- en bodemtemperatuur:

De WS-1300 kan de binnen- en bodemtemperatuur weergeven.

- druk op toets "SOIL TEMP" - "IN TEMP" om te wisselen tussen de weergave van de bodem temperatuur of de binnentemperatuur

Bodemvochtigheid instelling:

Per sensor kan in 4 stappen worden ingesteld of een plant water nodig heeft. De ene plant heeft meer water nodig dan de ander plant. Bekijk de tabel achterin de gebruiksaanwijzing voor een indicatie.

Het alarmniveau instellen

• druk op toets "CHANNEL/SEARCH" en selecteer de sensor die u wilt instellen
• druk op toets "WATERING" om te wisselen tussen de actuele waarden en de ingestelde waarden
• zorg dat de ingestelde waarden zichtbaar is op het display. Voor de balken komt nu 1, 2, 3 en 4 staan + WATERING AT verschijnt in het display

• druk nogmaals op toets "WATERING" voor 3 seconden. De balken van het gekozen kanaal gaan knipperen.
• verhoog of verlaag het niveau met de toetsen "▲" of "▼.
• Druk toets "WATERING" nogmaals om de nieuwe waarden vast te leggen.

- activeer of deactiveer het alarm met toets "WATERING AL - ON/OFF". Als het alarm is geactiveerd verschijnt het icoon "AL"

Het alarm wordt voor alle sensors gelijktijdig aan of uit gezet.

Als het niveau gelijk of onder het ingestelde niveau komt verschijnt het gietertje en/of zal het alarm afgaan. Het "ik wil water" animatie verschijnt op het display.

Als het niveau boven het ingestelde niveau komt verdwijnt het gietertje en zal de "groeende planten" animatie worden getoond.

Het bodem vochtigheidsalarm zal elke minuut een pieptoon geven. Tussen 21.00uur (09.00uur 's-avonds) en 09.00uur (09.00uur 's morgens) zal er geen geluid hoorbaar zijn.

Met drukknop "C/F" kan er worden gewisseld tussen de weergave in °C (graden Celsius) of °F (graden Fahrenheit).

Geheugen weergaven maximaal en minimaal:

De maximaal en minimaal gemeten waarde van de tempraturen "AIR, SOIL en INDOOR" wordt bewaard in het geheugen (lucht- bodem- en binnentemperatuur).

Deze waarden zijn uit te lezen.

Kies éerst tussen de waarden "SOIL" (bodem) of "INDOOR" (binnen) temperatuur zodat deze zichtbaar is in het display.

Kies eerst de gewenste sensor

• druk op toets "MEMORY" om de maximale waarden te weergeven
• druk nogmaals op toets "MEMORY" om de minimale waarden te weergeven

Geheugen wissen:

• zorg dat de waarde die u wilt wissen in beeld is.
• druk op toets "MEMORY" en houdt deze 3 seconden ingedrukt.
• De desbetreffende waarde is gewist.

Tijd instellen:

• druk op toets "CLOCK" en houdt deze 3 seconden in totdat "12" of "24" verschijnt in het display
• druk op toets “ ▲” of “▼om te wisselen tussen 12 uur weergave of 24 uur weergave.
• druk nogmaals op toets "CLOCK". De uren gaan nu knipperen
• druk op toets “ ▲” of “▼om de uren in te stellen
• druk nogmaals op toets "CLOCK". De minuten gaan nu knipperen
• druk op toets “ ▲” of “▼om de minuten in te stellen
• druk nogmaals op toets "CLOCK" om de tijd modes te verlaten

Alarm of wekker instellen:

• druk toets "ALARM" om te zien welke alarm tijd is ingegeven
• druk toets "ALARM" en houdt deze 3 seconden in totdat de alarmuren gaan knipperen
• druk op toets “ ▲” of “▼om de uren in te stellen
• druk nogmaals op toets "ALARM". De minuten gaan nu knipperen
• druk op toets " " af " " om de minuten in te stellen
• druk nogmaals op toets "ALARM" om de alarm mode te verlaten

PLANTEN BODEM VOORKEUR

PLANT AANBEVOLEN
	NIVEAU
Afrikaans viooltje 2 of hoger
Aglaonema 2 of hoger
Aphelandra 3 of hoger
Aralia (klimop) 2 of hoger
Ardisia 2 of hoger
Azalea 2 of hoger
Slaapkamer geluk 3
Begonia 2 of hoger
Bromelia 1 of hoger
Cactus 1 of hoger
Caladium 3
Chinees groenblijvend 2 of hoger
Kerstcactus 1 of hoger
Koffi eplant 2 of hoger
Siernetel 2 of hoger
Crassula 1 of hoger
Wolfsmelkfamilie 2 of hoger
Cryptanthus	1 of hoger
Dieffenbachia	1 of hoger
Dracaena	3
Kardinaalsmuts	2 of hoger
Fijnbladige vingerplant	2 of hoger
Varens en Paardenstaarten	1 of hoger
Ficus	1 of hoger
Tabaksplant	1 of hoger
Fittonia	2 of hoger
Kaaps viooltje	2 of hoger
Gynura	2 of hoger
Cordyline fruticosa	2 of hoger

PLANT AANBEVOLEN	NIVEAU
Hoya (Wasbloemen)	1 of hoger
Klimop 2 of hoger
Druif	2 of hoger
Crassula ovata	1 of hoger
Kalanchoë 1 of hoger
Landscape plants	1 of hoger
Gazon	1 of hoger
Marantaceae	3
Ming ariala	2 of hoger
Nephthytis 2 of hoger
Kamerden (tafelden)	1 of hoger
Goudpalm, Bamboe, Kentia Palm	3
Peperomia	1 of hoger
Philodendron	2 of hoger
Pilea 2 of hoger
Podocarpus	3
Pothos 2 of hoger
Tiengebodenplant	2 of hoger
Rubberplant	1 of hoger
Sanseveria	1 of hoger
Scheffl era (Vingersboom)	2 of hoger
Schindapsus	2 of hoger
Spathiphyllum (lepelplant)	2 of hoger
Spider Plant (Spin bloem)	1 of hoger
Spineless Yucca	1 of hoger
Verplanten en Cactussen	1 of hoger
Tiger Jaws (tijgerbek)	1 of hoger
Wandering Jew (vaderplant)	1 of hoger
Zebra plant (Aphelandra)	2 of hoger

Bovenstaande tabel is alleen ter referentie. Door verschillende factoren, zoals de soort aarde, de bodem en de meststof kan de werkelijke bodemvochtigheid en het voorgestelde waterniveau anders zijn. Wij zijn niet aansprakelijkheid voor verlies of schade veroorzaakt door deze referentie tabel.

SPECIFICATIES

gebruikstemperatuur: 0°C \~ +50°C (binnenunit en platensensoren)

kanaal nummers: maximum van 5 kanalen bodem vochtigheidsniveau: 1 (droog) tot 4 (nat) zend frequentie: 433MHz

Voeding:

binnenunit 4 x penlite AA (LR6) 1,5V plantensor 1 x CR2450 Lithium 3V

EXTRA PLANTENSENSOREN

Neem contact op met de servicedienst voor extra plantensensoren: 073-6411355

MILIEU

• De verpakking van dit weerstation kunt u als oud papier inleveren. Wij adviseren echter om deze te bewaren zodat bij transport, het weerstation
• adequaat verpakt kan worden.
• Wordt het weerstation vervangen, lever deze dan in bij uw leverancier; zij zorgen voor een milieuvriendelijke verwerking.
• Defecte of uitgewerkte batterijen dient u in te leveren bij uw plaatselijk depot voor klein chemisch afval of bij de speciaal daarvoor bestemde batterij inzamelpunten. Gooi batterijen nooit bij uw huishoudelijk afval.

RESET / SYSTEEM STORING

Indien u het overzicht van de instellingen kwijt bent of de WS-1300 een mogelijke storing vertoont, kan het raadzaam zijn de binnenunit en plantensensoren te resetten.

• Verwijder de batterijen van de binnenunit en plantensensoren.
  • Wacht minimaal 10 seconden.
• Plaats daarna de batterijen terug of vervang deze door nieuwe batterijen

Zie vervolgens hoofdstuk Installeren.

Is hiermee de storing nog niet verholpen, neem dan contact op met de Alecto servicedienst op telefoonnummer [phone]

GARANTIEBEWIJS

Naam:

Bewaar hier uw

Adres:

kassa- of aan

Postcode:

koopbon

Plaats:

Telefoon:

Op de Alecto WS-1300 heeft u een garantie van 24 MAANDEN na aankoop datum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing of de website van Alecto. Geven deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van dit bodemvochtigheidssensor. Bij een defect kunt u het weerstation, voorzien van een duidelijke klachtomschrijving en een gedateerde aankoopbon bij uw leverancier inleveren. Deze zal voor spoedige reparatie, resp. verzending naar de importeur zorgdragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

Service Help

Aziëlaan 12

's-Hertogenbosch
