Producttype	A/V-receiver (audioreceiver)
Model	AVR 145
Merk	Harman Kardon
Afmetingen (B x H x D)	440 x 165 x 382 mm
Gewicht	9,7 kg
Netspanning	220-240 V wisselspanning
Uitgangsvermogen (stereo)	2 x 50 W (8 ohm, 20 Hz - 20 kHz, <0,07% THD)
Uitgangsvermogen (5 kanalen)	Front: 40 W per kanaal; overige kanalen: 40 W (bij 8 ohm)
Decoders	Dolby Digital, DTS, Dolby Pro Logic II, DTS Neo:6, Logic 7, Dolby 3 Stereo
Tuner	FM (87,5-108 MHz) en AM (522-1620 kHz)
Video-ingangen	4x composiet/S-Video, 2x component (Y/Pr/Pb)
Audio-ingangen	6x analoog (CD, DVD, Tape, Video 1-3), 6x digitaal (coax/optisch)
Speciale ingangen	6-kanaals directe ingang, Bridge voor iPod (DMP)
Uitgangen	Subwoofer (lijn), Tape, digitaal (coax/optisch), Component video, composiet/S-Video monitor
Luidsprekeruitgangen	5.1 kanalen: front L/R, center, surround L/R
Bijzondere functies	EzSet automatische kalibratie, Stereo Direct, Nachtfunctie, A/V sync vertraging, in-beeld menu's
Onderhoud	Reinigen met zachte, droge doek; geen oplosmiddelen gebruiken
Veiligheid	Niet openen; geen door gebruiker vervangbare onderdelen; stekker uit bij langdurig niet gebruiken
Reparatie	Laat onderhoud over aan gekwalificeerde technici
Garantie	Raadpleeg dealer; garantie vervalt bij openen behuizing

Veelgestelde vragen - AVR 145 HARMAN KARDON

Hoe schakel ik de AVR 145 in?

Druk op de netschakelaar (1) om het apparaat in standby te zetten. Druk vervolgens op de standby-toets (2) op de voorzijde of op een willekeurige ingangskeuzetoets op de afstandsbediening om de receiver in te schakelen.

Waarom is er geen geluid?

Controleer of de muting is uitgeschakeld (druk op Muting 39), of het volume niet te laag staat, en of de juiste ingang is geselecteerd. Controleer ook de luidsprekerverbindingen en of de bron correct is aangesloten.

Hoe configureer ik de luidsprekers?

Gebruik het in-beeld menu (druk op OSD 22) of de toetsen op de voorzijde. Ga naar 'Luidspreker Opzet' en stel per kanaal de grootte (Large/Small) en de afstand in. Voor eenvoudige kalibratie kunt u de EzSet-functie gebruiken: richt de afstandsbediening op de sensor en druk op de EzSet-toets.

Wat is EzSet en hoe gebruik ik het?

EzSet is een automatische kalibratiefunctie die met de microfoon in de afstandsbediening de juiste uitgangsniveaus instelt. Druk op de EzSet-toets (45) op de afstandsbediening, de receiver genereert testsignalen en stelt de niveaus automatisch in voor een optimale luisterervaring.

Hoe sluit ik een iPod aan?

Gebruik de optionele Harman Kardon Bridge. Sluit de Bridge aan op de DMP-aansluiting (9) aan de achterzijde (bij uitgeschakelde receiver). Plaats een geschikte Apple iPod in de Bridge. Selecteer vervolgens 'The Bridge/DMP' als bron met de afstandsbediening of de ingangskeuzetoets.

Mijn afstandsbediening werkt niet. Wat moet ik doen?

Controleer of de batterijen in de afstandsbediening nog goed zijn (vervang ze indien nodig). Zorg dat de sensor op de voorzijde (24) niet is geblokkeerd. Druk op de AVR-toets (6) om de afstandsbediening op de receiver te richten.

Hoe reset ik de processor van de AVR 145?

Haal eerst de stekker uit het stopcontact en wacht minimaal 3 minuten. Steek de stekker er weer in. Als dat niet helpt, zet de receiver aan met standby (2) en houd de Tone-toets (8) op de voorzijde 3 seconden ingedrukt. Let op: hierbij worden alle instellingen gewist.

Welke surroundfuncties zijn beschikbaar?

De AVR 145 biedt onder andere Dolby Pro Logic II, Dolby Digital, DTS, DTS Neo:6, Logic 7, Dolby 3 Stereo, 5-kanaals stereo, en de DSP-functies Hall en Theater.

Kan ik de afstandsbediening programmeren voor andere apparaten?

Ja, de afstandsbediening van de AVR 145 kan worden geprogrammeerd met codes voor tv, dvd-speler, kabelontvanger, etc. Zie pagina 41 van de handleiding voor het programmeren met codes, automatisch zoeken en macro's.

Wat is het maximale vermogen van de geschakelde lichtnetuitgang?

De geschakelde lichtnetuitgang (17) kan maximaal 50 watt totaal leveren aan aangesloten apparaten. Sluit geen apparaten aan die meer vermogen vragen.

GEBRUIKSAANWIJZING AVR 145 HARMAN KARDON

12 Installeren en Aansluiten

12 Audioverbindingen

12 Videoverbindingen

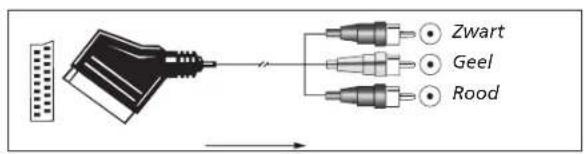

14 Scart A/V Verbindingen

15 Lichtnetverbindingen

16 Luidsprekerkeuze

16 Luidsprekeropstelling

17 Systeemconfiguratie

17 In Gebruik Nemen

17 Gebruik Display

17 Instellingen

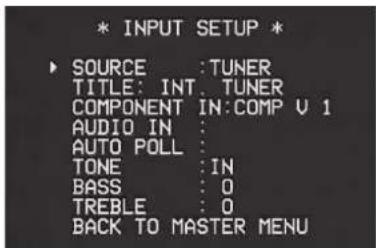

18 Opzet Ingangen

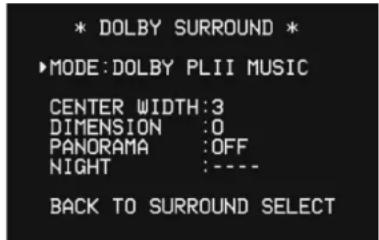

19 Surround Opzet

20 Instelling Nachtfunctie

20 Configureren Surround Uit functies (stereo)

21 Automatische Luidspreker Opzet met EzSet

22 Zelf Instellen

22 Luidspreker Opzet

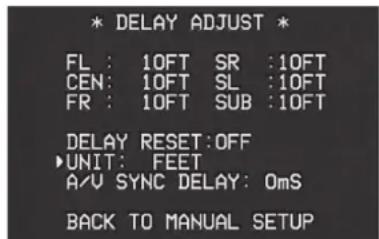

24 Instelling vertraging

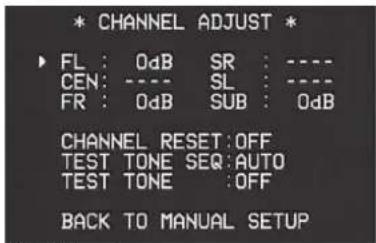

26 Instelling Uitgangsniveau

28 Bediening

28 Overzicht Surround Functies

30 Bediening

30 Bronkeuze

30 6 Kanaals Directe Ingang

31 Instelling en Gebruik Hoofdtelefoon

31 Keuze Surround Functie

31 Digitale Audioweergave

32 Dolby Digital

32 DTS

32 PCM Audioweergave

32 Digitale Bron Kiezen

32 Digitale Bitstream Indicatie

32 Surround Functies

33 Surround Functie Aanpassing

34 PCM Weergave Indicaties

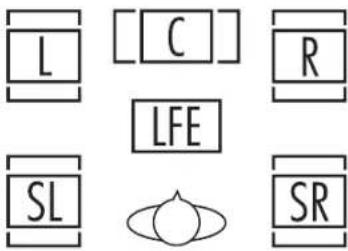

34 Luidspreker/Kanaal Indicaties

35 Nachtfunctie

35 Opnemen

35 Gebruik van ▶Bridge

36 Instelling Uitgangsniveau

36 Dimmer

36 Geheugen Beveiliging

37 Systeem Setup

37 Helderheid Display

37 Volume bij Inschakelen

37 Semi In-Beeld (OSD) Instellingen

38 Volledig In-Beeld (OSD) Instellingen

38 Standaard Surround Functie

38 Volledige In-beeld Achtergrondkleur

39 Tuner

39 Gebruik Tuner

39 Zenderkeuze

39 Voorkeurposities

40 RDS Gebruik

40 RDS Afstemmen

40 RDS Display Aanwijzingen

40 Programma Zoeken

41 Programmeren Afstandsbediening

41 Programmeren met Codes

41 Code Direct Invoeren

41 Automatisch Zoeken

41 Code Uitlezen

42 Macro Programmeren

42 Geprogrammeerde Functies

42 Volume Doorschakelen

43 Kanaalbesturing Doorschakelen

43 Loopwerkbediening Doorschakelen

44 Functie Overzicht

46 Problemen

46 Processor Resetten

48 Bijlage – Overzicht Instellingen

VERKLARING VAN CONFORMITEIT

verklaren dat het product dat beschreven wordt in deze handleiding voldoet aan de technische normen:

EN 55013:2001 + A1:2003

EN 55020:2002 + A1:2003

EN 61000-3-2:2000

EN 61000-3-3:1995 + A1:2001

EN 60065:2002

Opzet van de handleiding

Om de handleiding optimaal te kunnen gebruiken in combinatie met de afstandsbediening, de bedieningsorganen, de aansluitingen en de display is deze als volgt ingedeeld:

VOORBEELD (vet gedrukt) geeft een toets op de afstandsbediening of de voorzijde aan, dan wel een aansluiting op de achterzijde.

VOORBEELD (display) geeft een aanwijzing in de display aan.

1 - (cijfer in een hokje) verwijst naar een specifieke toets op de voorzijde.
① - (cijfer in een cirkel) verwijst naar een aansluiting op de achterzijde.
① - (cijfer in een ovaal) verwijst naar een toets op de afstandsbediening.
A - (letter in een ovaal) verwijst naar een toets van Zone II op de afstandsbediening.

De vorm van de tekstcursor in de in-beeld menu's kunnen iets afwijken van de afbeeldingen in deze handleiding. Ongeacht of de tekst verschijnt in hoofdletters of kleine letters, de prestaties en de bediening blijft hetzelfde.

2 INHOUD

Inleiding

Dank u voor de aanschaf van een Harman Kardon product!

Met de aanschaf van een Harman Kardon AVR 145 staat u aan het begin van vele jaren luisterplezier. Ontworpen voor alle spannende en gedetailleerde effecten van films en alle nuances in muziek- weergave is de AVR 145 een echte meerkanaals receiver voor het nieuwe millennium. Naast de traditionele 5.1 digitale decoderfuncties zoals Dolby Digital en DTS, biedt hij de nieuwste ont-wikkelingen in surround technologie, zoals Dolby Pro Logic II, alle DTS functies, DTS Neo:6 en de nieuwste 5.1 kanaals versie van de eigen Harman Kardon Logic 7 technologie.

De AVR is zo opgezet dat optimaal profijt wordt getrokken van de kracht van de digitale technologie. In-beeld menu's, kleurgecodeerde aansluitingen maken snelle en eenvoudige installatie mogelijk. Om optimaal plezier te hebben van uw receiver, raden wij u aan even de tijd te nemen om deze handleiding in zijn geheel door te lezen. Controleer ook of alle verbindingen met de luidsprekers, bronnen en andere externe apparatuur correct zijn uitgevoerd. Op deze manier raakt u zo snel mogelijk vertrouwd met alle functies en de bedieningsorganen en kunt u alle mogelijkheden van de AVR benutten. Bewaar de handleiding om deze later nog eens te raadplegen.

Beschrijving en functies

De AVR is een van de veelzijdigste, multifunctionele A/V receivers die er op de markt zijn en biedt talloze luistermogelijkheden. Naast de Dolby Digital en DTS decoders voor de digitale bronnen is er een ruime keus aan surround functies voor Matrix surround gecodeerde en stereo opnamen, bedoeld voor bronnen als CD, VCR, TV-uitzendingen en de eigen MG/FM tuner van de AVR. Samen met Dolby Digital, Dolby Pro Logic II, DTS Neo:6, DTS 96/24, Dolby 3 Stereo, 5 Kanaals Stereo en de Hall en Theater functies, biedt de AVR het exclusieve Logic 7 proces van Harman Kardon in zowel 5.1 versies voor een breder, omringend geluidsbeeld met beter gedefinieerde overgangseffecten.

Dolby Virtual Speaker kan een omringend geluidsbeeld creëren vanuit de linker en rechter front luidsprekers en de nieuwste Dolby Headphone schakeling biedt een verbazingwekkend open klankbeeld via de hoofdtelefoon.

Buiten het grote aantal luistermogelijkheden is de AVR ook gemakkelijk te configureren voor optimaal resultaat met uw luidsprekers in uw luisterruimte. Een Stereo-Direct functie passeert de digitale processor om alle subtiele eigenschappen van het originele analoge, tweekanaals signaal te behouden, terwijl het bas management, beschikbaar in zowel de surround als de digitale stereo functies, meer mogelijkheden biedt om het signaal aan uw smaak of de kamerakoestiek aan te passen.

Bij de AVR 145 is het videogedeelte uiterst serieus opgezet. Naast de beide 100 MHz analoge component video-ingangen, beschikt de AVR 145 over A/V sync vertraging om fouten in de synchronisatie tussen beeld en geluid – vaak optredend wanneer digitale bewerkingen zijn toegepast in een bron, programma of beeldscherm – op te heffen.

Voor een maximale flexibiliteit biedt de AVR faciliteiten voor vier videoapparaten, elk met zowel composiet als S-Video ingangen. Verder twee extra audio ingangen en in totaal 6 digitale ingangen en twee uitgangen, maken de AVR 145 geschikt voor het verwerken van de nieuwste digitale audiobronnen.

Coax en optisch digitale uitgangen zijn beschikbaar voor directe verbinding met digitale recorders. Een video opname-uitgang en een kleurge-codeerde achtkanalen ingang maken de AVR 145 verregaand toekomstzeker; alles wat nodig is om nieuwe toekomstige formaten te kunnen gebruiken is aanwezig.

Tot nu toe waren de AVR receivers van Harman Kardon geschikt voor vrijwel alle bronnen zoals lijnniveau analoog, optisch en coax digitaal, inclusief de meeste digitale mediaspelers. Door gebruik te maken van één simpele verbinding tussen de AVR 145 en de extra leverbare Harman Kardon Bridge ook luisteren naar materiaal opgenomen op uw daartoe geschikte Apple® iPod***. De systeemafstandsbediening van de AVR is geprogrammeerd met besturingscodes waarmee nummers voor weergave gekozen en vele iPod functies genavigeerd kunnen worden, zelfs van de andere kant van de kamer. Met The Bridge™ kunt u zelfs de iPod opladen.

De krachtige versterker van de AVR is gebouwd op de traditionele Harman Kardon technologieën voor de eindversterkers om een optimaal dynamisch bereik te kunnen bieden met elke denkbare programmabron.

Harman Kardon heeft de 'HiFi' receiver meer dan 50 jaar geleden uitgevonden. Met state-of-the-art en beproefde schakelingen vormt de AVR de perfecte combinatie in digitale audio technologie, een rustige maar krachtige analoge versterker in een elegante, gemakkelijk te gebruiken vormgeving.

■Dolby ^® Digital, Dolby Digital en Dolby Pro Logic ^® II Decoders, en het volldige pakket DTS ^® functies, inclusief DTS-6.1.
■Vijf kanalen high-current versterking.
■De exclusieve Logic 7 ^® processing van Harman Kardon voor 5.1 bewerking met meerdere functies.
■afstandbediening stelt automatisch de uitgangsniveaus in voor optimale prestaties.
■Stereo Direct Functie voor tweekanaals weergave die de DSP processor passeert om de kwaliteit van analoge bronnen volledig te behouden.
■Stereo Digitale Functie voor program- meerbaar bas management van de lage frequenties tussen de hoofd luidsprekers en de subwoofer.
■Analoge A/V Ingangen op de voorzijde.
■Digitale ingangen op de voorzijde voor gemakkelijk aansluiten van draagbare digitale apparatuur en de nieuwste videospelletjes.
■Verbindt een geschikte Apple ^® iPod ^® met de Harman Kardon (Exter) voor laden, weergave en besturing.
■Alle ingangen kunnen benoemd worden (uitgezonderd tuner).
■Talloze digitale ingangen en uitgangen.
■In-beeld menu- en displaysysteem met keus uit blauwe of zwarte achtergrond.
■Instelbare A/V Sync vertraging voor elke ingang zorgt voor lipsynchrone digitale programma's en video-opnamen.
■6-Kanalen directe ingang voor gebruik van toekomstige audioformaten
■Uitgebreide laagprocessing, inclusief drie afzonderlijke wisselfiltergroepen.
■Afstandsbediening met ingebouwde codes.

Veiligheid

Belangrijke veiligheidsinformatie

LEES DIT VOORDAT U HET APPARAAT IN GEBRUIK NEEMT

Installeer dit apparaat niet in een afgesloten ruimte zoals een kast of iets dergelijks - en achterzijde minimaal 10 cm ruimte vrij. Houd het apparaat uit direct zonlicht, uit de buurt van warmtebronnen, trillingen, stof, vocht en/of koude.

Vermijd opstelling op een plaats waar er iets op kan vallen of het apparaat kan worden blootgesteld aan lekkende of spattende vloeistoffen. Zet de volgende dingen nooit op de tuner:

• Brandende objecten (b.v. kaarsen) daar dat brand kan veroorzaken, het apparaat kan beschadigen en tot letsel kan leiden.
• Vazen met vloeistof die om kunnen vallen en zo elektrische schokken kunnen veroorzaken en het apparaat beschadigen.

Dek het apparaat niet af met kranten, een tafelkleed of iets anders dat de ventilatie belemmert. Doordat de temperatuur in het inwendige dan oploopt, kan brand ontstaan en letsel worden toegebracht.

Stel het apparaat op in de nabijheid van een stopcontact waar de stekker gemakkelijk te bereiken is.

Dit apparaat voert stroom zolang het met het lichtnet is verbonden, ook wanneer het is uitgeschakeld. Die toestand noemen we standby en daarin wordt slechts een minimale hoeveelheid stroom opgenomen.

WAARSCHUWING

OM HET RISICO OP BRAND OF ELEK-TRISCHE SCHOKKEN TE VERMINDEREN HET APPARAAT NOOIT BLOOTSTELLEN AAN VOCHT OF REGEN.

Controleer netspanning voor gebruik

Uw nieuwe AVR is ontworpen voor gebruik met 220 - 240 volt wisselspanning. Sluit u de receiver op een andere netspanning aan dan waarvoor deze is bedoeld, dan kan dit gevaarlijk zijn en zelfs brand ontstaan. Bovendien kan de receiver hier door beschadigd worden.

Heeft u vragen heeft over de juiste netspanning voor dit specifieke model of over de netspanning in uw omgeving, raadpleeg dan eerst uw leverancier voordat het apparaat met het lichtnet verbindt.

Gebruik geen verlengsnoeren

Gebruik het apparaat alleen met het vaste netsnoer. Het gebruik van verlengsnoeren met dit product wordt afgeraden. Leg, net als bij andere elektrische apparaten, het netsnoer niet onder vloerbedekking of tapijten en zet er geen zware voorwerpen op. Een beschadigd netsnoer onmiddellijk door een erkende technische dienst laten vervangen door een exemplaar dat aan de fabrieksspecificaties voldoet.

Ga voorzichtig met het netsnoer om

Wanneer u het netsnoer uit het stopcontact neemt, trek dan altijd aan de stekker en niet aan het snoer. Wanneer het apparaat voor langere tijd niet zal worden gebruikt, neem dan de stekker uit het stopcontact.

Open de behuizing niet

In dit product bevinden zich geen onderdelen die door de gebruiker gerepareerd kunnen worden. Bij het openen van de behuizing kunt u een schok oplopen en wijzigingen aan het product zullen de garantie ongeldig maken. Mocht water of een metalen voorwerp zoals een paperclip, een nietje of iets dergelijks in het apparaat terechtkomen, neem dan de stekker direct uit het stopcontact en raadpleeg een erkende reparateur.

Opstelling

■Plaats het apparaat, om een goede werking te verzekeren en risico's te vermijden, op een stevige en vlakke ondergrond. Zet u het apparaat op schap, controleer dan of het schap en de steunen het gewicht kunnen dragen.
■Zorg ervoor dat er voldoende ruimte is voor ventilatie rond het apparaat. Plaatst u dit product in een kast of andere gesloten ruimte, controleer dan of er voldoende lucht in de kast circuleert. In sommige gevallen kan een ventilator nodig zijn.
■Plaats het apparaat niet op een tapijt of een dergelijke ondergrond, daar dan de ventilatiesleuven worden afgesloten.
■Gebruik het apparaat niet op extreem hete of koude plaatsen, op een plaats waar het blootstaat aan direct zonlicht, of in de nabijheid van een verwarming.

WAARSCHUWING

KANS OP ELEKTRISCHE SCHOKKEN. NIET OPENEN

LET OP: VERMIJD HET RISICO VAN ELEKTRISCHE SCHOKKEN. OPEN MOOT ZELF DE BEHUIZING. IN HET APPARAAT BEVINDEN ZICH GEEN ONDERDELEN DIE DOOR DE GEBRUIKER ZELF KUNNEN WORDEN ONDERHOUDEN, GEREPAREERD EN/OF VERVANGEN. LAAT ONDERHOUD EN REPARATIE OVER AAN GEKWALIFICEERDE TECHNICI.

Het symbool van de bliksomschicht met piljpunt en een gelijkzijdige driehoek waarschuvt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke voltages binnen in de behuizing van het apparaat. Deze voltages kunnen elektrische schokken veroorzaken.

Het uitroepteken in een gelijkzijdige driehoek waarschuvt de gebruiker voor de aanwezigheid van belangrijke informatie aangaande onderhoud en service in de gebruiksaanwijzing.

WAARSCHUWING: VERKLEIN BRANDGEVAAR EN DE KANS OP ELEKTRISCHE SCHOKKEN; STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT.

■Plaats het apparaat niet in een vochtige of stoffige omgeving.
■Zorg ervoor dat de ventilatiesleuven in de bovenzijde van het apparaat vrij blijven en plaats er geen voorwerpen op.
■Vanwege het gewicht van de AVR 145 en de warmte die de versterkers ontwikkelen, bestaat de kans dat de rubber inleg van de pootjes van het apparaat op sommige houten of fineer ondergronden afdrukken achterlaten. Wees voorzichtig met het opstellen van de receiver op een zacht houten ondergrond, dan wel op materiaal dat door zware objecten of warmte kan worden beschadigd. Sommige materialen zijn heel gevoelig en absorberen deze afdrukken, iets waar Harman Kardon geen invloed op heeft, zoals de soort afwerking, de gebruikte reinigingsmiddelen en normale warmte en trillingen tijdens het gebruik van het product, en andere factoren. Wees daarom voorzichtig bij het kiezen van de juiste plaats voor de receiver, daar dit soort zaken niet onder de garantie valt.

Schoonmaken

Maak het apparaat zonodig schoon met een schone, zachte en droge doek. Indien nodig kunt bevochtigt u een zachte doek met lauw sop en daarna met een doek met schoon water. Droog het apparaat onmiddellijk af met een droge doek. Gebruik NOOIT benzeen, reinigingsmiddelen met drijfgassen, verdunner, alcohol of andere vluchtige middelen. Gebruik geen schuurmiddelen, want deze kunnen de afwerking van metalen onderdelen beschadigen. Vermijd het gebruik van insecticiden in de buurt van dit apparaat.

Verplaatsen

Alvorens het apparaat te verplaatsen controleren of alle verbindingen met andere apparaten losgenomen zijn en dat de stekker van het apparaat zelf uit het stopcontact genomen is.

Uitpakken

De doos en overig verpakkingsmateriaal dat gebruikt werd om uw nieuwe receiver tijdens transport te beschermen zijn speciaal ontworpen om schokken en trillingen te absorberen. Wij adviseren u de doos en het verpakkingsmateriaal te bewaren voor het geval u gaat verhuizen of als het apparaat ooit gerepareerd zou moeten worden.

Om de omvang van de doos te verkleinen kunt u deze plat maken. Dit doet u door het plakband op de bodem helemaal los te maken en de doos plat te drukken. De kartonnen hulpstukken kunnen op dezelfde manier worden bewaard.

Verpakkingsmateriaal dat niet samengedrukt kan worden kan in een plastic zak worden bewaard.

Wilt u het verpakkingsmateriaal niet bewaren, is het goed te weten dat de doos en het overige verpakkingsmateriaal gerecycled kunnen worden. Denk aan het milieu en lever dit materiaal in op de daarvoor aangewezen plaats.

Vergeet niet de plastic beschermingsfolie van de display te verwijderen. Deze folie kan de werking van de afstandsbediening negatief beïnvloeden.

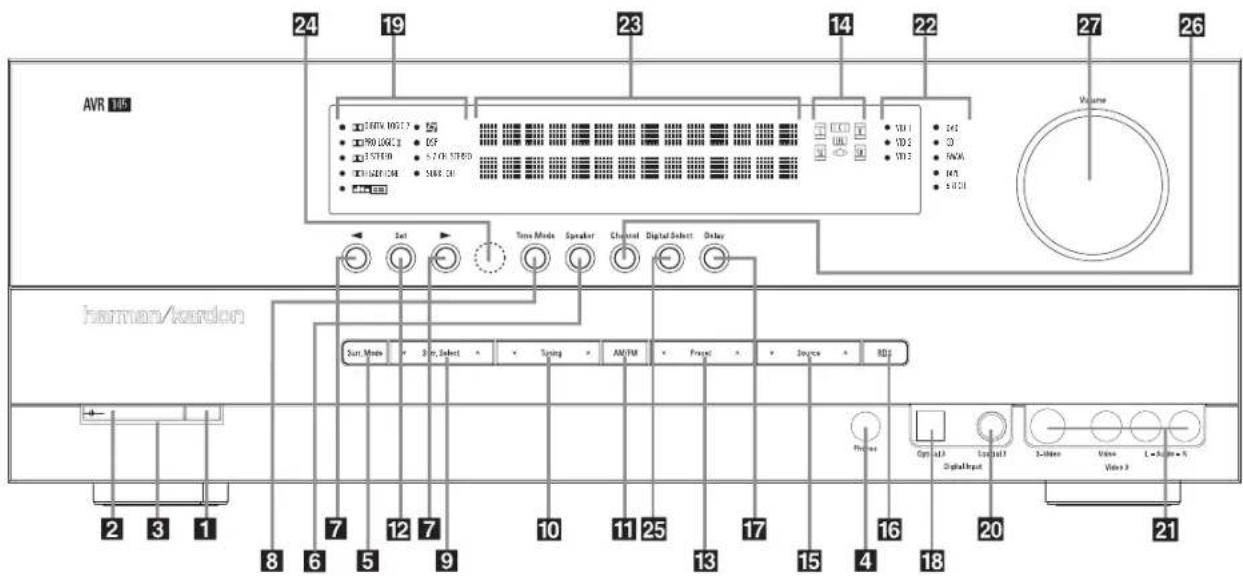

Bedieningsorganen

1 Hoofd Netschakelaar
2 Systeemschakelaar
3 Lichtnetindicatie
4 Hoofdtelefoonuitgang
5 Surround Functie Groep Keuze
6 Luidsprekerkeuze
7 Insteltoetsen
8 Klankregeling in/uit
9 Surround Functiekeuze

10 Afstemmen
11 FM/MG
12 Instellen
13 Voorkeurposities
14 Luidspreker/Kanaal Indicatie
15 Ingangskeuze
16 RDS functies
17 Vertraging
18 Digitale ingang 3 optisch

19 Surroundfunctie indicaties
20 Digitale ingang 3 coax
21 Video 3 ingang
22 Ingangsindicaties
23 Display
24 Sensor afstandsbediening
25 Digitale ingangskeuze
26 Kanaalkeuze
27 Volume

1 Netschakelaar: druk op deze toets om de AVR in te schakelen. Is de schakelaar ingedrukt, dan staat het apparaat in standby, wat wordt aangegeven door de oranje LED 3. Wanneer deze toets NIET ingedrukt is, werkt het apparaat niet. Om het apparaat geheel uit te schakelen en ook de afstandsbediening te blokkeren, deze schakelaar indrukken zodat deze naar buiten komt en het woord 'OFF' (uit) op de bovenzijde van de schakelaar zichtbaar wordt.

Opmerking: Laat deze schakelaar normaal gesproken in de positie ON (aan) staan.

2 Standby: wanneer de netschakelaar 1 ingedrukt is, drukt u op deze toets om de AVR i n te schakelen. Druk deze knop opnieuw in om het apparaat uit (standby) te schakelen.

De lichtnetindicatie 3 wordt blauw als het apparaat aan staat.

3 Lichtnetindicatie: licht oranje op tijdens standby, als teken dat het apparaat gereed is voor gebruik. Ingeschakeld licht deze blauw op.
4 Hoofdtelefoonuitgang: sluit hierop een hoofdtelefoon aan om ongestoord te kunnen luisteren. Gebruik een hoofdtelefoon met een standaard 6,3 jackplug. Zodra de hoofdtelefoon wordt aangesloten, worden de luidsprekers uitgeschakeld.

5 Surround groep: indrukken om de eerste groep surround functies te kiezen. Telkens wanneer u drukt wordt de volgende groep gekozen in deze volgorde: Dolby functies → DTS Digital functies → DSP functies → Stereo functies → Logic 7 functies, enz.
Na het indrukken verschijnt de naam van de gewenste surround functiegroep in de Onderste Displayregel 23 en dan drukt u op Surround Functiekeuze 9 om door de beschikbare functies te schakelen. Druk hier bijvoorbeeld op om de gewenste Dolby functie te kiezen en druk dan op Surround Functiekeuze 9 om de verschillende opties te kiezen.
6 Luidsprekerkeuze: kiest de luidsprekers die in uw kamer worden gebruikt. Zie pagina 16 voor meer informatie over installatie en configuratie.

Bedieningsorganen

7 Insteltoetsen: bij het vastleggen van de configuratie kiest u met deze toetsen uit de beschikbare mogelijkheden die in de display 23 worden aangegeven.

8 Klankregeling in/uit: de klankregeling en balans worden ingeschakeld door deze toets in te drukken. De indicatie TONE IN verschijnt in de display 23 en met de regelaars lage tonen, hoge tonen en balans kan het signaal naar de luidsprekers worden gecorrigeerd. Staat de indicatie TONE OUT in de display, dan wordt het signaal 'recht' weergegeven.

9 Surround Functiekeuze: indrukken om te kiezen uit de beschikbare surround functies voor de gekozen functiegroep. De specifieke functies kunnen verschillen op basis van het aantal beschikbare luidsprekers, de functiegroep en of het om een analoge of een digitale bron gaat. Druk bijvoorbeeld op Surround Functie Groep

Keuze 5 om een functiegroep te kiezen als Dolby of Logic 7 en dan op deze toets om de beschikbare functies te zien. Voor meer informatie omtrent functiekeuze, zie pagina 28.

10 Afstemmen: druk op de linkerzijde van de toets om naar een lagere frequentie te gaan, of op de rechter zijde om naar een hogere frequentie te gaan. Wordt een zender met een sterk signaal gevonden dan verschijnt MANUAL TUNED of AUTO TUNED in de display 23 (met de hand afgestemd of automatisch afgestemd). Zie pagina 40 voor meer informatie over afstemmen.

11 FM/MG keuze: druk op deze toets om tuner als bron van de AVR te kiezen. Na eenmaal indrukken hoort u de laatst gebruikte zender; nogmaals indrukken schakelt heen en weer tussen AM (= MG) en FM. Houd de toets vast om te schakelen tussen stereo en mono, handafstemming en automatische afstemming. Zie pagina 40 voor nadere informatie.

12 Instellen: regelt het instellen en configure- ren van de in de display 23 aangegeven instel- ling, die dan in het geheugen van de AVR wordt opgeslagen.

13 Voorkeurposities: druk op deze toetsen om voor- of achteruit door het overzicht van de voorkeurzenders te schakelen. Zie pagina 40 voor nadere informatie.

14 Luidspreker/kanaal functie: geeft aan welke luidspreker voor elk kanaal gekozen is, of de configuratie van het binnenkomende signaal. De indicaties voor de luidsprekers links, centrum, rechts, links surround en rechts surround bestaan uit drie hokjes, terwijl de subwoofer een enkel hokje is. Het middelste hokje licht op wanneer een 'kleine' luidspreker is gekozen, de buitenste twee wanneer een grote luidspreker is gekozen. Brandt geen enkel hokje voor de kanalen centrum, surround of subwoofer, dan zijn er voor die posities geen luidsprekers gekozen. Zie pagina 22 voor nadere informatie over het configureren van de luidsprekers. De letter in het middelste hokje geeft een actief kanaal aan. Voor standaard analoge bronnen zullen alleen L en R oplichten, wat een stereobron aangeeft. Gaat het om een digitale bron dan geven de indicaties aan welke kanalen op de digitale ingang worden ontvangen. Een knipperende letter geeft een onderbroken digitaal signaal aan. Zie pagina 34 voor nadere informatie over deze indicaties.

15 Ingangskeuze: druk één of meermaals op deze toets om een andere bron te kiezen.

16 RDS functie: indrukken om de verschillende boodschappen van het RDS-systeem van de AVR tuner op te roepen. Zie pagina 40 voor nadere informatie over RDS.

17 Vertragingstijd: druk op deze toets om een vertragingstijd in te stellen. Zie pagina 24 voor nadere informatie over vertragingstijden.

18 Digitale ingang 3 optisch: sluit de optische digitale audio uitgang van een audio of video product hierop aan. Wordt de ingang niet gebruikt zorg dan dat de ingang met het dopje is afgedekt om te voorkomen dat er stof in de ingang komt.

19 Surroundfunctie indicaties: de huidige bron verschijnt als één van de indicaties. Denk er aan dat bij het inschakelen van de AVR alle mogelijke functies kort oplichten, waarop naar normaal gebruik wordt overgeschakeld en alleen de actieve functie verlicht blijft.

20 Digitale ingang 3 coax: wordt gewoonlijk gebruikt voor het aansluiten van draagbare digitale audio apparaten, videospelletjes en andere producten die een coax digitale aansluiting hebben.

21 Video 3 ingang: deze audio/video aan-sluitingen kunnen gebruikt worden als tijdelijke verbinding met videospelletjes of draagbare audio/video apparaten zoals camcorders en draagbare audio spelers.

22 Ingangsindicatie: de gekozen bron licht op. Denk er aan dat bij het inschakelen van de AVR alle mogelijke functies kort oplichten, waarop naar normaal gebruik wordt overgeschakeld en alleen de actieve functie verlicht blijft.

23 Display: in de display worden aanwijzingen en in de display verschijnen aanwijzingen en indicaties die helpen het apparaat te bedienen.

24 Sensor afstandsbediening: deze sensor ontvangt de bevelen van de afstandsbediening. Richt de afstandsbediening hierop en zorgt dat de sensor niet geblokkeerd wordt, tenzij een externe sensor is aangesloten.

Opmerking: wanneer 7408 is gekozen als ingang, licht geen Ingangsindicatie 22 op. DMP/THE BRIDGE IS CONNECTED (DMP/Bridge is aangesloten) loopt over de bovenste regel van de Display 23 tenzij u de naam van de bron heeft veranderd; in dat geval verschijnt de nieuwe naam. Zie pagina 19 voor nadere informatie over het benoemen van ingangen.

25 Digitale ingangskeuze: druk op deze toets om te kiezen tussen de optische ② en coax ⑩ digitale ingangen. Zie pagina 18 en 31 en verder voor meer informatie over digitale audio.

26 Kanaalkeuze: indrukken om de verschillende kanalen in te stellen met behulp van een externe audiobron. Voor meer informatie over het instellen van de uitgangsniveaus, zie pagina 36.

27 Volume: draai deze knop naar rechts om het niveau te verhogen, of naar links om het niveau te verlagen. Mute (geluid uit) wordt automatisch opgeheven zodra de volumeregelaar wordt verdraaid.

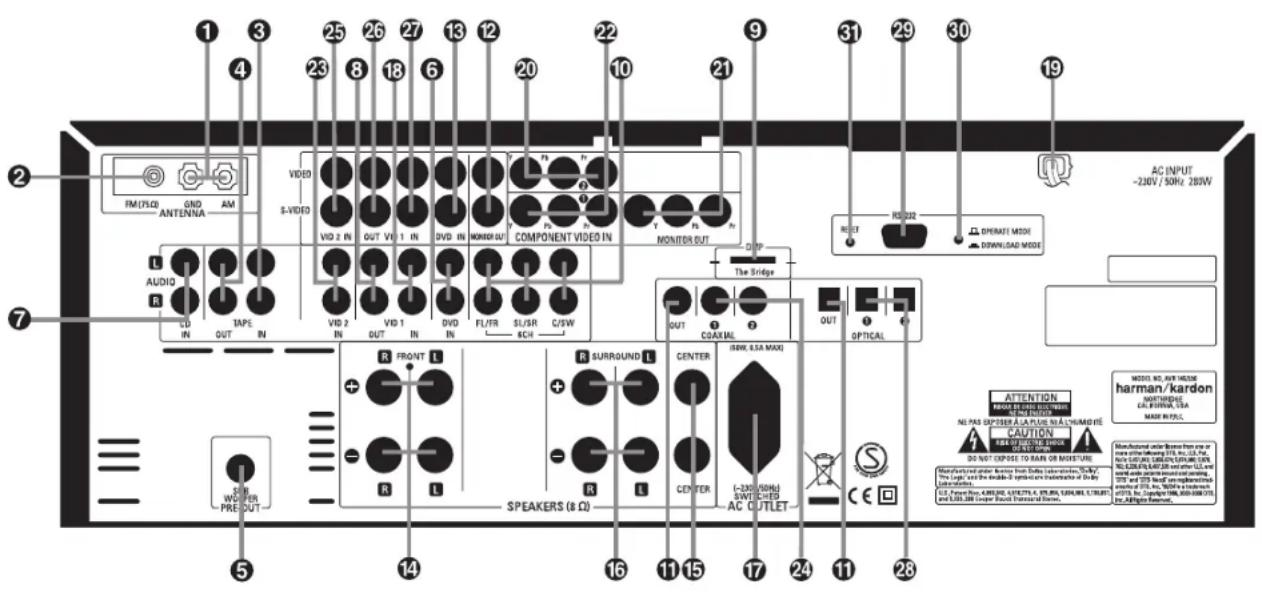

Aansluitingen

① MG antenne
② FM antenne
③ Tape-ingang
④ Tape-uitgang
⑤ Subwoofer uitgang
⑥ DVD audio-ingang
⑦ CD ingang
⑧ Video 1 audio-uitgang
⑨ TheBridge DMP aansluiting
10 6-Kanalen directe-ingang
⑪ Digitale audio-uitgang

⑫ TV/monitor uitgang
13 DVD video-ingang
14 Front Luidsprekers Uitgangen
15 Centrum Luidspreker Uitgang
16 Surround Luidsprekers Uitgangen
17 Geschakelde lichtnetuitgang
18 Video 1 audio-ingang
19 Netsnoer
20 Video 2 Component video-ingang
②1 Component video-uitgang
22 Video 1 component-ingang

23 Video 2 audio-ingang
24 Coax digitale ingangen
25 Video 2 video-ingang
26 Video 1 video-uitgang
27 Video 1 video-ingang
28 Optisch digitale ingangen
29 RS-232 Seriële Poort
30 RS-232 Functie
31 RS-232 Reset

Opmerking: om het aansluiten van de verschillende verbindingen voor meerkanaals in- en uitgangen en de luidsprekers gemakkelijk te maken, zijn alle aansluitingen van een kleurencode voorzien, overeenkomstig de nieuwste CEA standaard:

Front Links Wit

Front Rechts: Rood

Centrum: Groen

Surround Rechts: Grijs

Digitaal Audio: Oranje

Composiet Video: Geel

Component Video 'Y': Groen

Component Video 'Pr': Rood

Component Video 'Pb': Blauw

① MG-antenne: sluit hierop de bijgeleverde MG raamantenne aan. Wordt een externe MG-antenne gebruikt, sluit die dan aan conform de daarbij gevoegde aanwijzingen.
② FM-antenne: sluit hierop de bijgeleverde FM-antenne aan, of een buitenantenne, dan wel een kabelsysteem.
③ Tape-ingang: verbind deze ingangen met de Play/Out uitgangen van een audiorecorder.
④ Tape-uitgang: verbind deze uitgangen met de Record/In ingangen van een audiorecorder.
⑤ Subwoofer uitgang: verbind deze uitgang met de lijningang van een actieve subwoofer. Bij gebruik van een losse subwooferversterker wordt deze uitgang met de ingang van die versterker verbonden.
⑥ DVD audio-ingang: verbind deze ingang met de analoge audio uitgang van een DVD-speler of een andere audiobron.

⑦ CD Ingang: verbind deze ingang met de analoge audio uitgang van een compact disc speler of CD-wisselaar of een andere audiobron.
⑧ Video 1 audio uitgang: verbind deze uitgangen met de Record/Input ingangen van een VCR.
⑨ "Bridge" Digital Media Player (DMP): verbind bij uitgeschakelde AVR 145 het ene einde van de extra Harman Kardon "Bridge" met de daarvoor bestemde aansluiting en de andere zijde met een geschikte Apple iPod. Wordt nu Digital Media Player als bron gekozen, dan verschijnt de besturing en navigatie van de iPod in het beeldscherm (indien aangesloten op de
Video Monitor Uitgang 12 en de bovenste en onderste regel van de Display 23. U kunt de iPod navigeren en nummers voor weergave kiezen met ▲/▼/◄► 14 15 37 en Set 16 plus de loopwerktoetsen 26 op de afstandsbediening van de AVR. Zie pagina 35 voor nadere informatie.

Aansluitingen

⑩ 6-Kanaals directe ingang: deze ingangen worden gebruikt voor het aansluiten van DVD-Audio of SACD spelers met discrete analoge uitgangen.

① Digitale audio-uitgang: verbind deze uitgangen met de digitale ingang van een digitale recorder zoals een CD-recorder of een MiniDisc recorder.

② Video Monitor Uitgang: verbind deze aansluiting met de composiet en/of S-Video ingang van een TV of monitor of videoprojector om de in-beeld menu's te kunnen zien, plus de met de videoschakelaar op de AVR gekozen standaard video of S-Video bron.

13 DVD video-ingang: verbind deze ingangen met de composiet of S-video uitgangen van een DVD-speler of andere videobron.

14 Front Luidsprekers Uitgangen: verbind deze uitgangen met de juiste + en - aansluitingen van de linker en rechter luidspreker. Overeenkomstig de nieuwe CEA kleurcode is de witte aansluiting de positieve + aansluiting die verbonden wordt met de rode + aansluiting van de Front Links luidspreker, conform de oude codering. De rode aansluiting is de positieve + aansluiting die verbonden wordt met de rode positieve + van de Front Rechts luidspreker. Verbind de zwarte - aansluitingen van de AVR met de zwarte - van de luidsprekers. Zie pagina 12 voor nadere informatie over luidsprekerpolariteit.

15 Centrum Luidspreker Uitgang: verbind deze uitgang met de juiste + en - aansluitingen van de centrum luidspreker. Overeenkomstig de nieuwe CEA kleurcode is de groene aansluiting de positieve + aansluiting die verbonden wordt met de rode + aansluiting van de Centrum luidspreker, conform de oude codering. Verbind de zwarte - aansluiting van de AVR met de zwarte - van de centrum luidspreker. Zie pagina 12 voor nadere informatie over luidsprekerpolariteit.

⑯ Surround Luidspreker Uitgangen:

verbind deze uitgangen met de juiste + en - aansluitingen van de surround luidsprekers. Overeenkomstig de nieuwe CEA kleurcode is de blauwe aansluiting de positieve + aansluiting die verbonden wordt met de rode + aansluiting van de Surround Links luidspreker, conform de oude codering. De grijze aansluiting is de positieve + aansluiting die verbonden wordt met de rode positieve + van de Surround Rechts luidspreker. Verbind de zwarte - aansluitingen van de AVR met de zwarte - van de surround luidsprekers. Zie pagina 12 voor nadere informatie over luidsprekerpolariteit.

⑰ Geschakelde lichtnetuitgang: voor het voeden van andere apparaten, die dan tegelijk met standby ② op de AVR worden ingeschakeld.

Opmerking: het totale opgenomen vermogen van alle op de Lichtnetuitgang 17 aangesloten apparaten mag niet meer bedragen dan 50 W.

18 Video 1 audio-ingang: verbind deze aan-sluitingen met de PLAY/OUT audio-uitgangen van een VCR of een andere audio- of videobron.

19 Netsnoer: verbind de stekker met een ongeschakeld stopcontact.

20 Video 2 Component Video Ingang: verbind de Y/Pr/Pb component video uitgang van de HDTV settop converter, satellietontvanger of andere videobron met de component aansluitingen van dat apparaat.

2 Monitor Component Video Uitgang: sluit deze uitgangen aan op de component video-ingangen van een videoprojector of -monitor. Wanneer een bron, aangesloten op een van de twee Component video-ingangen 2022, wordt geselecteerd dan zal het signaal naar deze aansluitingen gestuurd worden.

Video 1 component ingang: sluit de Y/Pr/Pb component video-uitgangen van een DVD-speler aan op deze aansluitingen.

23 Video 2 Audio Ingang: verbind deze aan-sluitingen met de PLAY/OUT audio-uitgangen van een tweede VCR of een andere audio- of videobron.

24 Coax Digitale Ingangen: verbind de coax digitale uitgang van een DVD-speler, HDTV ontvanger, de uitgang van een geschikte geluidskaart voor MP3 files of streams, LD-speler, MD-speler of CD-speler met deze ingangen. Het signaal kan een Dolby Digital, DTS, 2-kanaals MPEG1 signaal zijn, dan wel een standaard PCM digitale bron. Verbind geen RF digitale uitgang van een LD-speler met deze ingangen.

25 Video 2 video-ingang: verbind deze ingangen met de PLAY/OUT composiet of S-video uitgangen van een tweede VCR of andere video-bron.

26 Video 1 video-uitgang: verbind deze uitgangen met de RECORD/INPUT composiet of S-video ingang van een VCR.

27 Video 1 video-ingang: verbind deze ingangen met de PLAY/OUT composiet of S-video uitgangen van een VCR of andere videobron.

28 Optisch digitale ingangen: verbind de optisch digitale uitgang van een DVD-speler, HDTV ontvanger, de uitgang van een geschikte geluidskaart voor MP3 files of streams, LD-speler, MD-speler of CD-speler met deze ingangen. Het signaal kan een Dolby Digital, DTS, 2-kanaals MPEG1 signaal zijn, dan wel een standaard PCM digitale bron.

29 RS-232 Seriële Poort: deze speciale aan-sluiting kan worden gebruikt met uw personal computer voor het geval dat Harman Kardon in de toekomst een nieuwe software upgrade voor de receiver aanbiedt.

30 RS-232 Functie: druk deze toets alleen in bij het opwaarderen (upgraden) van de AVR 145. In alle andere gevallen niet ingedrukt laten.

31 RS-232 Reset: deze toets wordt uitsluitend gebruikt bij het opwaarderen van de software. Een standaard reset wordt uitgevoerd door de toets Tone (8 - klankregeling) in te drukken en vast te houden.

Opmerking over videoverbindingen: bij het aansluiten van een video-apparaat zoals een VCR, DVD-speler, satellietontvanger, kabel settop box, personal videorecorder of een videospelletje op de AVR 145, kunt u de composiet of S-video aansluiting gebruiken, maar niet beide tegelijk.

Afstandsbediening

1 Standby

② IR-zender

3 Programma Indicatie

4 Inschakelen

⑤ Ingangskeuze

6 AVR-keuze

7 MG/FM keuze

8 6-Kanaals Directe Ingang

9 Testsignaal

10 Sluimerfunctie

11 Surroundfunctie

12 Nachtfunctie

13 Kanaalkeuze

14 ▲/▼ toetsen

15 ▶ toets

16 Instellen

17 Digitale keuze

18 Cijfertoetsen

19 Tunerfunctie

20 Directfunctie

21 Afstemmen hoger/lager

22 In-beeld display/info

23 Dolby Functie

24 DTS Digital Functie

25 Logic 7 Functie

26 Loopwerktoetsen

27 EzSet Sensor Microfoon

28 Volgende/vorige

29 Stereo Functie

30 DTS Neo:6 Functie

31 Macro's

32 RDS-functie

33 Voorkeuze hoger/lager

34 Wissen

35 Geheugen

36 Vertraging/Voorgaande zender

37 ▶ toets

38 Luidsprekerkeuze

39 Muting

40 Volume hoger/lager

44 Functie Klankregeling

45 EzSet (SPL)

Opmerking: de hier gebruikte functienamen slaan op de voor de AVR gebruikte functies. De meeste toetsen hebben meerdere functies wanneer de afstandsbediening voor andere apparaten wordt gebruikt. Zie pagina 44-45 voor een overzicht van deze functies.

AFSTANDSBEDIENING 9

Afstandsbediening

Belangrijk: De afstandsbediening van de AVR 145 kan geprogrammeerd worden voor het besturen van maximaal zeven apparaten, inclusief de AVR. Voordat u de afstandsbediening in gebruik neemt eerst de ingangskeuze ⑤ indrukken en het apparaat kiezen dat u wilt gebruiken. Af fabriek is de afstandsbediening van de AVR ingesteld op het bedienen van de AVR en de meeste

Harman Kardon CD en DVD-spelers en cassette-decks. De afstandsbediening kan ook een reeks andere producten bedienen via de codes die al aanwezig zijn. Voordat u de afstandsbediening in gebruik neemt met andere producten, eerst de aanwijzingen op pagina 41-43 over het programmeren van bevelen uitvoeren.

Aan veel toetsen van de afstandsbediening kunnen functies toegewezen worden die afhankelijk zijn van het product dat met de ingangskeuze 5 geactiveerd is. Hier worden in de eerste plaats de functies van de afstandsbediening voor de AVR beschreven. Zie pagina 44-45 voor informatie over andere functies voor de toetsen van de afstandsbediening.

1 Standby: indrukken om de AVR of een aangegeven apparaat in standby te zetten.
② IR-zender: richt dit op de sensor van de AVR bij het indrukken van een toets, zodat de infrarood signalen goed worden ontvangen.
3 Programma-Indicatie: deze driekleurige indicatie wordt gebruikt om u door het programmeren van de afstandsbediening te leiden. Zie pagina 41 voor informatie over het programmeren van de afstandsbediening.
④ Inschakelen: druk op deze toets om de netspanning van het apparaat in te schakelen dat met de ingangskeuze ⑤ is gekozen, uitgezonderd Tape.
5 Ingangskeuze: door een van deze toetsen in te drukken gebeuren er drie dingen: staat de AVR niet aan, dan wordt deze ingeschakeld; dan wordt de bron gekozen overeenkomend met de ingedrukt toets, en tenslotte wordt de afstandsbediening omgeschakeld, zodat deze de gekozen bron bedient.

Nadat u op deze toets gedrukt hebt, drukt u op AVR-keuze ⑥ om de functies van de AVR met de afstandsbediening te activeren.

6 AVR-keuze: hiermee schakelt u de afstandsbediening om, zodat deze de functies van de AVR bedient. Staat de AVR op standby, dan wordt deze ingeschakeld.
7 MG/FM keuze: druk op deze toets om de tuner van de AVR als bron te kiezen. Drukt u op deze toets terwijl de tuner al gekozen is, dan wordt omgeschakeld tussen MG en FM.

⑧ 6-Kanaals Directe Ingang: druk op deze toets om het apparaat dat is aangesloten op de 6-Kanaals Directe Ingang.

⑨ Testsignaal: druk hierop om het configure- ren van de uitgangsniveaus van de AVR te starten. Zie pagina 22 voor nadere informatie over het kalibreren van de AVR.
⑩ Sluimerfunctie: sluimerfunctie: druk op deze toets om het apparaat in de sluimerfunctie te zetten. Na de in de display aangegeven tijd zal de AVR automatisch in standby gaan.

Elke keer dat u op deze toets drukt zal de tijd veranderen in deze volgorde:

Houd de toets twee seconden ingedrukt om de sluimerfunctie uit te schakelen.

Denk er aan dat deze toets ook gebruikt wordt om een ander kanaal te kiezen op TV, VCR en Sat ontvanger wanneer die bron is gekozen via de Ingangskeuze ⑤.

11 Surround Functie: druk op deze toets om een van de surround functies HALL, THEATER of VMAx te kiezen. Denk er aan dat afhankelijke van het type ingang niet altijd alle functies beschikbaar zijn. Zie pagina 28-29 voor meer informatie over de surround functies. Denk er aan dat deze toets ook gebruikt wordt om een zender af te stemmen op TV, VCR en Sat ontvanger wanneer die bron is gekozen via de Ingangskeuze 5.
12 Nachtfunctie: schakelt de nachtfunctie in. Bedoeld voor digitale bronnen en zorgt ervoor dat ook op laag volume de dialoog in het centrum kanaal verstaanbaar blijft. Zie pagina 20 voor nadere informatie.
13 Kanaalkeuze: hiermee activeert u het instellen van de uitgangsniveaus van de AVR met een externe bron. Na eenmaal op deze toets gedrukt te hebben kan met de toetsen ▲/▼ 14 het kanaal worden gekozen, waarna met instellen 15 en dan opnieuw met de ▲/▼ het niveau kan worden ingesteld. Zie pagina 34 voor aanvullende informatie.
14 ▲/▼ toetsen: Deze multifunctionele toetsen worden gebruikt om te wijzigen of door items in de in-beeld menu's of de display te lopen en de configuratie in te stellen van digitale ingangen of de vertraging. Bij het wijzigen van een instelling drukt u eerst op de toets voor de functie of instelling die veranderd moet worden, bijvoorbeeld de

Digitale Keuze 17 om een digitale ingang te wijzigen. Druk vervolgens op één van deze toetsen om door de beschikbare opties te schakelen of om de instelling te verhogen of te verlagen. In de verschillende paragrafen die de functies behandelen wordt het gebruik van deze toetsen per functie toegelicht.

Wanneer de afstandsbediening van de AVR geprogrammeerd wordt op de codes van een ander apparaat, wordt deze toets ook gebruikt bij 'Automatisch zoeken'. Zie pagina 41 voor nadere informatie omtrent het programmeren van de afstandsbediening.

15 ◀ toets: om het menu-item of –instelling te wijzigen wanneer een menugestuurd apparaat (TV, VCR, DVD, enz.) is gekozen.
16 Instellen: deze toets wordt gebruikt om instellingen in het geheugen van de AVR op te slaan. Tevens voor het invoeren van de vertragingstijd, instelling van de luidsprekerconfiguratie en het uitgangsniveau van de zender.
17 Digitale keuze: druk op deze toets om een van de digitale ingangen 24281820 te kiezen. Zie pagina 32 voor nadere informatie over het gebruik van de digitale ingangen.
18 Cijfertoetsen: met deze tien cijfertoetsen kan de frequentie van een radiozender of een programma op TV of satellietontvanger, dan wel een nummer op CD, DVD, of LD worden ingevoerd, afhankelijk van de gekozen bron en de programmering van de afstandsbediening.
19 Tunerfunctie: indrukken terwijl de tuner actief is om te kiezen tussen hand- of automatische afstemming. Ingedrukt verschijnt er in de onderste regel van de display 23 de aanwijzing MANUAL (met de hand) en door op Afstemming 2110 te drukken gaat de frequentie in enkele stappen hoger of lager. Is FM gekozen en staat AUTO (automatische afstemming) in de display 23 dan wordt door op deze toets te drukken omgeschakeld naar mono ontvangst en worden ook zwakke zenders hoorbaar. Zie pagina 40 voor meer informatie.
20 Directfunctie: indrukken wanneer de tuner actief is om de frequentie van een zender direct in te toetsen. Voer vervolgens met de cijfertoetsen 18 de frequentie in. Zie pagina 39 voor nadere informatie.
21 Afstemmen hoger/lager: wanneer de tuner in gebruik is gaat u met deze toetsen omhoog of omlaag in het gekozen afstembereik. Heeft u op Tunerfunctie 19 gedrukt, of
Afstembereik 11 ingedrukt gehouden zodat AUTO in de display23 verschijnt, dan zal de tuner na het indrukken van een van de toetsen de tuner zoeken naar de eerstvolgende zender die met voldoende sterkte voor goede ontvangst binnenkomt. Verschijnt MANUAL in de display23 dan zal worden afgestemd in enkelvoudige stappen. Zie pagina 39 voor meer informatie.
22 In-beeld display/info: indrukken om aanwijzingen in beeld te zien en te kiezen.
23 Dolby Functie: kies hiermee de gewenste Dolby Surround processor functie. Door in te drukken wordt beurtelings een van de functies Dolby Pro Logic II, Dolby 3 Stereo of Dolby Digital gekozen. Denk er aan dat de Dolby functie alleen beschikbaar is bij een digitale ingang en de andere functies alleen zolang geen Dolby Digital bron wordt gebruikt, uitgezonderd Pro Logic II met Dolby Digital 2.0 opnamen, zie opmerking op pagina 28-29. Zie pagina 28-29 over de beschikbare Dolby surround functies.

Afstandsbediening

24 DTS Digital Functie: wordt een DTS bron gebruikt dan kiest de AVR automatisch de juiste functie en zijn geen andere beschikbaar. Door op deze toets te drukken wordt alleen de gekozen functie aangegeven, afhankelijk van het afgespeelde surround materiaal en de luidsprekerconfiguratie. Wordt geen DTS bron gebruikt, dan heeft deze toets geen functie. Zie pagina 28 en 29 voor de beschikbare DTS opties.
25 Logic 7 Functie: druk op deze toets om één van de beschikbare Logic 7 functie te kiezen. Zie pagina 28-29 voor de beschikbare Logic 7 functies.
26 Loopwerktoetsen: deze toetsen hebben geen enkele functie voor de AVR, maar kunnen wel geprogrammeerd worden voor het voorwaarts/achterwaarts afspelen van een breed scala aan CD- of DVD-spelers, en audio- of videocassetterecorders. Zie pagina 41 voor aanvullende informatie over het programmeren van de afstandsbediening.
27 EzSet sensor microfoon: achter deze uitsparing bevindt zich de microfoon voor de EzSet. Bij gebruik van de afstandsbediening om de luidsprekerniveaus met EzSet te kalibreren opletten dat u deze opening niet afdekt. Zie pag. 21 voor informatie over het gebruik van EzSet.
23 Volgende/vorige: deze toetsen hebben geen functie voor de AVR, maar worden afhankelijk van de programmering gebruikt voor CD, DVD, audio- of videorecorders om naar een volgend of voorgaand nummer te gaan.
23 Stereo Functieschakelaar: indrukken om een stereofunctie te kiezen. Verschijnt na indrukken SURROUND OFF (surround uit) in de Display 23 en blijft alleen Surr Off Surround Functie 19 branden, dan staat de AVR in de passeerfunctie en wordt de volledig analoge tweekanalen links/rechts stereofunctie gebruikt zonder surround processing of bass management, dit in tegenstelling tot andere functies waarin digitale bewerking wordt toegepast. Verschijnt na indrukken SURROUND OFF (surround uit) in de Display 23 en blijven zowel DSP als Surr Off Surround Functie 19 branden, dan is tweekanalen weergave gekozen en is het bass management actief. Verschijnt SURROUND OFF in de display 29 dan hoort u stereoweergave aangevuld met de voordelen van bas management. Verschijnt tenslotte 5 CHSTEREO dan wordt het stereosignaal naar alle vijf de luidsprekers gevoerd, voorzover aanwezig. Zie pagina 20 voor meer informatie over stereoweergave.
30 DTS Neo:6 Functie: door op deze toets te drukken schakelt de AVR door de verschillende DTS Neo:6 functies, waarmee een vijfkanalen surround klankbeeld wordt gedestilleerd uit tweekanalen programmamateriaal (van een PCM-bron of een analoog ingangssignaal). De eerste

keer dat u drukt wordt de laatst gebruikte DTS Neo:6 functie gebruikt en elke volgende maal kiest de volgende functie.

31 Macro's: druk op deze toetsen om een 'macro' op te slaan of op te roepen. Een macro is een vastgelegde reeks bevelen. Zie pagina 42 voor informatie over het opslaan en oproepen van macro's.
32 RDS-functies: indrukken om de verschillende informatie op te roepen die RDS op de AVR biedt. Zie pagina 40 voor nadere informatie over RDS.
33 Voorkeuze hoger/lager: bij gebruik van de tuner drukt u op deze toets om door het overzicht van de geprogrammeerde zenders in het geheugen van de AVR te gaan. Is CD of DVD gekozen met de ingangskeuze 5 dan functioneert deze toets als vertraagd voor/achteruit (DVD) of +10 (CD, CDR).
34 Wissen: druk op deze toets om verkeerde instellingen te wissen wanneer u met de afstandsbediening de frequentie van de zender invoert.
35 Geheugen: indrukken om een zender in het geheugen van de AVR op te slaan. Twee streepjes knipperen rechts in de display 23 en u heeft dan vijf seconden om met de Cijfertoetsen 18 een positie voor het geheugen te kiezen. Zie pagina 40 voor meer informatie.
36 Vertraging/Voorgaande zender: druk op deze toets om het instellen van de vertragingstijd in te stellen, die door de AVR bij surround gebruikt. Voer vervolgens de tijd in door op instellen 16 te drukken en dan met ▲/▼ 14 in te stellen. Druk nogmaals op instellen 16 om het proces af te ronden. Zie pagina 26 voor aanvullende informatie.
37 ▶-toets: indrukken om de menu-instelling of keuze te wijzigen nadat een menugestuurd apparaat (TV, VCR, DVD, e.a.) is gekozen.
38 Luidsprekerkeuze: indrukken om het Bass Management Systeem van de AVR te configure- ren op het door u gebruikte luidsprekersysteem. Vervolgens gebruikt u de ▲/▼ toetsen 14 om het kanaal te kiezen dat u wilt instellen. Druk op de insteltoets 16 en kies het luidsprekertype (Large, Small of None – groot, klein of geen) overeenkomend met de gebruikte luidspreker. Zie pagina 22 voor meer informatie.
39 Muting: druk hierop om het geluid van de AVR of de TV (afhankelijk van het apparaat dat gekozen is) tijdelijk uit te schakelen. Wanneer de afstandsbediening van de AVR geprogrammeerd is voor gebruik met een ander apparaat, kan deze toets samen met Ingangskeuze 5 worden ingedrukt om het programmeren te activeren. Zie pagina 41 voor informatie over het programmeren van de afstandsbediening.

40 Volume hoger/lager: verhoogt of verlaagt het afspeelniveau van het systeem.
41 Bridge Bridge Digital media Player (DMP) Functie: wanneer de Bridge
Harman Kardon (extra leverbaar) is aangesloten op Digital Media Player (DMP) 21 en een geschikte Apple® iPod® is in de Bridge geplaatst, wordt met deze toets de iPod als audiobron voor de AVR gekozen. Bovendien, wanneer een beeldscherm is aangesloten op een Video Monitor 12 aansluiting, verschijnen ook de aanwijzingen van de iPod in beeld en op de bovenste en onderste regels van de Display 23. De toetsen ▲/▼/▲/► 14 15 37 en Set 16 plus de loopwerktoetsen 26 kunnen worden gebruikt om de iPod te navigeren en de functies te activeren. Zie pagina 35 en de handleiding voor de Bridge en uw iPod voor nadere informatie.
42 TV/Video Keuze: deze toets heeft op de AVR geen functie, maar bij gebruik van een geschikte VCR, DVD of satellietontvanger met een TV/Video functie, schakelt deze toets tussen het signaal van de speler of receiver en de externe video input van de speler. Raadpleeg de handleiding van de speler of receiver voor details over deze functie.
Opmerking: door op een willekeurige toets te drukken zal de ingangskeuze 5 6 relevant voor de ingedrukte toets kort rood oplichten om het bevel te bevestigen, mits er een functie voor die toets is in combinatie met het gekozen apparaat. Zie functieoverzicht op pagina 44-45.
43 Dimmer: indrukken om de dimmer te activeren waarmee de helderheid van de display kan worden verminderd, of geheel kan worden uitgeschakeld. Eenmaal indrukken laat de standaard instelling zien. Nogmaals indrukken voor 50% reductie van de helderheid en binnen vijf seconden nogmaals indrukken schakelt de display geheel uit. Denk er aan dat deze instelling tijdelijk is; ongeacht de gekozen instelling zal de display bij het inschakelen van de AVR altijd op volle sterkte oplichten. De blauwe verlichting rond Lichtnetindicatie 3 blijft altijd op volle sterkte branden ongeacht de instelling om aan te geven dat de AVR aan staat.
44 Functie Klankregeling: druk hierop om de klankregeling op te roepen (bas en hoog). Gebruik de navigatietoetsen om te kiezen.
45 EzSet (SPL): druk op deze toets om de EzSet kalibratie van het uitgangsniveau te starten. Denk er aan de afstandsbediening op de receiver te richten tijdens EzSet.

Afstandsbediening

Plaats het apparaat nadat het uitgepakt is op een stevige ondergrond en controleer of deze het gewicht kan dragen. Vervolgens dient het apparaat aangesloten te worden op de overige audio- en videoapparatuur.

Aansluiten audioapparatuur

Wij raden u aan uitsluitend signaalkabels van goede kwaliteit te gebruiken om achteruitgang van het signaal te voorkomen.

Het is een goede gewoonte om bij het maken of veranderen van de verbindingen tussen audioapparatuur of luidsprekers altijd de stekker uit het stopcontact te nemen. Daarmee wordt voorkomen dat er onbedoeld een schakelpuls o.i.d. naar de luidsprekers gaat, waardoor deze beschadigd zouden kunnen worden.

1. Sluit de analoge uitgang van een CD-speler op de CD-ingang ⑦ aan.

Opmerking: als de CD-speler zowel een vaste als variabele audio-uitgang heeft, kunt u het beste de vaste uitgang gebruiken, tenzij het signaal om wat voor reden dan ook in niveau aangepast dient te worden aan dat van andere bronnen.

1. Verbind de analoge uitgangen PLAY/OUT van en cassettedeck, MD, CD-R of andere audiorecorder met de tape ingang ③. Verbind de analoge ingangen RECORD/IN met de uitgangen

Tape uitgang ④ op de AVR.

1. Verbind de digitale uitgang van een digitale bron zoals een CD of DVD speler of wisselaar, videospelletje, digitale satellietontvanger, HDTV ontvanger of digitale settop box, dan wel de uitgang van een geschikte computer geluidskaart met de Optisch of Coax Digitale Ingangen 28-24-18 20.

Wij raden u aan de coax digitale audio-uitgang van de DVD-speler te verbinden met Coax Digital Audio Ingang 24 daar die ingang standaard is toegewezen aan de DVD bron.

De Video 2/Kabel/Sat bronnen worden standaard met de Optisch Digitale Audiobron 1 28 verbonden. Wanneer uw kabeltelevisie settop-box of satellietontvanger is uitgerust met een optisch digitale audio-uitgang, raden we u aan dat u deze verbindt met deze ingang om te profiteren van hoogwaardige digitale audio (zoals PCM, Dolby Digital 2.0 of Dolby Digital 5.1 signalen uitgezonden via de kabel of satelliet).

1. Verbind de Coax of Optische digitale uitgangen 1 op de achterzijde van de AVR met de overeenkomstige digitale ingangen van een CD-R of MiniDisc recorder.

2. Installeer de bij het apparaat geleverde MG kamerantenne als hieronder aangegeven. Sluit deze aan op de schroefklemmen AM en GND ①.

1. Sluit de bijgeleverde FM-antenne aan op FM (75 ohm) ingang ②. De FM-antenne kan een externe dakantenne, een draadantenne binnens-huis zijn, of een aansluiting op het kabelsysteem. Als de antenne is aangesloten via een lintkabel van 300 ohm, dient een 300 ohm/75 ohm adapter gebruikt te worden.

2. Verbind bij uitgeschakelde AVR 145 de extra leverbare Harman Kardon Bridge "Bridge" Digital Media Player (DMP) ⑨.

Een geschikte Apple® iPod® kan in de Bridge worden geplaatst om als audiobron te worden gebruikt. Videomateriaal van de iPod kan niet via de AVR worden bekeken.

1. Sluit de luidsprekers aan op de front, centrum en surround luidsprekeruitgangen 14 15 16.

Voor een optimale signaaloverdracht naar de luidsprekers, adviseren wij luidsprekerkabels van goede kwaliteit te gebruiken. Er zijn vele merken kabels leverbaar en de keuze van een kabel kan worden beïnvloed door de afstand tussen uw luidsprekers en de receiver, het type luidsprekers dat u gebruikt, uw persoonlijke voorkeur en andere factoren. Uw leverancier of installateur kan u helpen bij het kiezen van de juiste kabel. Een kabel met een doorsnede van 1,5 mm² kan voor korte afstanden (minder dan 4 m) worden gebruikt. Wij raden aan om geen kabels met een doorsnede van 1 mm² of minder te gebruiken, vanwege vermogensverlies en de teruggang in prestatie die zich zal voordoen.

Kabel die door een muur gaat dient van een keurmerk voorzien te zijn, ten teken dat deze aan alle eisen voldoet. Wend u zonodig tot uw installateur of een erkend elektriciën die op de hoogte is van de plaatselijke bouwvoorschriften met vragen over kabel die door de muur wordt gevoerd.

Bij het aansluiten van de luidsprekerkabels op de juiste polariteit letten. Merk op dat de positieve (+) pool van elke luidsprekeruitgang een specifieke kleurcode draagt als aangegeven op pagina 9. De meeste luidsprekers maken echter gebruik van een rode aansluiting voor de plus (+). Verbind de zwarte negatieve (-) pool van de luidsprekers met de zwarte aansluitingen op de versterker.

Opmerking: hoewel de meeste luidsprekerfabrikanten zich houden aan de industriële standaard waarbij zwarte aansluitingen voor de negatieve draad en rode voor de positieve draad worden gebruikt, kunnen sommige fabrikanten van deze configuratie afwijken. Om een goede fase en optimale prestaties te verzekeren, het typeplaatje op uw luidspreker of de handleiding van de luidsprekers controleren op de polariteit. Als u niet weet wat de polariteit van uw luidspreker is, vraag dan uw leverancier om advies voordat u verder gaat met de aansluiting, of raadpleeg de fabrikant/importeur van de luidsprekers.

Gebruik ook bij voorkeur identieke kabellengten voor het aansluiten van de luidsprekerparen. Gebruik bijvoorbeeld dezelfde lengte voor de luidsprekers linksvoor en rechtsvoor en voor surround links en surround rechts, ook als de luidsprekers op verschillende afstanden van de AVR staan.

1. De verbindingen naar de subwoofer worden gewoonlijk aangesloten via een lijnniveau audio aansluiting van de subwooferuitgang 5 met een subwoofer met een ingebouwde versterker. Als er een passieve subwoofer wordt gebruikt, gaat de uitgang naar een eindversterker, waarop dan één of meer subwoofers worden aangesloten. Gebruikt u een actieve subwoofer zonder lijnniveau ingangen, lees dan de instructies die bij de luidspreker zijn gevoegd voor informatie over de aansluiting.

2. Verbind de 5.1 uitgangen van een meerkanaals audiobron zoals een externe digitale processor/decoder, DVD-Audio of SACD speler, met de 6-Kanaals Directe Ingang ⑩.

Aansluitingen van videoapparatuur

Videoapparatuur wordt op dezelfde manier aangesloten als audiocomponenten. Het gebruik van signaalkabel van goede kwaliteit is belangrijk voor het behoud van de signaalkwaliteit.

1. Verbind de audio- en video Play/Out uitgangen met de Video 1 27 18 of Video 2 In ingangen 23 25 op de achterzijde. De audio en video Record/In ingangen van de VCR worden verbonden met de Video 1 uitgangen 26 8 van de AVR.

2. Hoewel elk video-apparaat met deze aan-sluitingen kan worden verbonden, raden we aan voor de videorecorder Video 1 Video/Video Ingang 18-27 te gebruiken, zodat dit klopt met de afstandsbediening die is geprogrammeerd voor videorecorder productcodes op de Video 1 aansluiting.

Om dezelfde reden raden we aan de kabel-TV converter of satellietontvanger op Video 2 Audio/Video Ingang 25.

Installeren en Aansluiten

1. Verbind de analoge audio- en video-uitgangen van een DVD- of laserdiscspeler met de DVD-ingang 6 13.

2. Verbind de digitale audio uitgangen van een CD- of DVD-speler, satellietontvanger, kabel- of HDTV-converter aan op de juiste Optische of

Coaxiale digitale ingangen 28 24 18 20. Onthoud dat de DVD-bron standaard op Coax Digitale Ingang 1 24 hoort. Alle andere gaan standaard naar de analoge ingangen hoewel in principe elke digitale bron op elke digitale audio- ingang van de receiver kan worden toegewezen.

Opmerking: bij het aansluiten van een digitale kabelbox of een ander set-top tuner met digitale audio-uitgang, raden we u aan zowel de digitale als de analoge uitgangen daarvan op de AVR aan te sluiten. De ingebouwde audio omschakelfunctie van de AVR zorgt er dan voor dat er een ononderbroken audiosignaal is, doordat bij onderbreking van het digitale signaal of het niet beschikbaar zijn ervan op een bepaald kanaal, automatisch wordt omgeschakeld naar de analoge aansluitingen.

1. Verbind de Composiet en S-Video (indien S-Video wordt gebruikt) Monitor Uitgang op de achterzijde van de receiver met de composiet of S-Video ingang van de televisie of videoprojector.

2. Indien u DVD-speler en monitor beide component video aansluitingen hebben, sluit de component video uitgangen van de Video 1

Component Video Ingang 2. Merk op dat zelfs wanneer de component video-aansluitingen gebruikt worden, de audio-aansluitingen nog steeds gemaakt moeten worden op de analoge DVD audio-ingangen 6 of op de Coaxiale of Optische digitale ingangen 2428.

1. Wanneer een andere component videobron beschikbaar is, sluit u deze aan op de Video 2 Component Video Ingang 20. De audio-verbindingen voor deze bron dienen naast de

Video 2 Ingangen ²⁵ of een andere Coax of Optische Digitale Ingang ^24,28 .

1. Indien de component video-ingangen gebruikt worden, sluit dan de Component video-uitgangen 21 aan op de component video-ingangen van uw TV, projector of weergave-apparaat.

2. Gebruikt u een camcorder, videospelletje of ander audio/video apparaat dat is zo nu en dan tijdelijk wordt aangesloten op de AVR, verbind de audio, video en digitale audio uitgangen van dat apparaat dan met de Front Ingangen

18 20 21. Een op Video 3 ingang 21 aangesloten apparaat wordt gekozen als Video 3 ingang en aangesloten op de digitale ingangen 18 20 gekozen als 'Optisch 3' of 'Coax 3' ingang. Zie pagina 18 voor nadere informatie over de configuratie van de ingangen.

Opmerkingen over video-aansluitingen:

- Y/Pr/Pb Component, RGB (zie pagina 12) S-Video of Composiet videosignalen kunnen alleen in hun oorspronkelijke vorm worden bekeken en worden niet omgezet naar andere formaten. S-Video signalen worden naar composiet omgezet. De in-beeld display verschijnt in elk geval op het scherm, wanneer S-Video of Video op de TV is gekozen.

- Wanneer de component video-aansluitingen gebruikt worden zullen de on-screen menu's niet zichtbaar zijn. U moet overschakelen op de standaard composiet of S-video ingang van uw TV om deze menu's te zien.

- Alle component in- en uitgangen kunnen ook voor RGB signalen worden gebruikt, op dezelfde wijze als beschreven voor de Y/Pr/Pb signalen, en verbonden met de aansluitingen van overeenkomstige kleur.

Maar dat werkt alleen zolang de drie RGB video-signalen door de bron worden afgegeven, alleen met een sync signaal in het 'G' signaal, zonder een afzonderlijk sync signaal van de bron.

Scart A/V-aansluitingen

Voor alle hiervoor omschreven verbindingen gebruikt uw videoapparaat cinch-aansluitingen en/of S-video aansluitingen, zowel voor de audio- als de videosignalen: elk normaal video-apparaat (niet S-VHS of High 8) gebruikt voor alleen afspelen 3 cinch verbindingen; video-recorders voor afspelen en opnemen zelfs 6 cinch verbindingen. Alle S-video-apparaten (S-VHS, High 8) hebben 2 cinch (audio) en 1 S-video verbinding nodig voor afspelen, of 4 cinch (audio in/uit) en 2 S-video (video in/uit) verbindingen als het een videorecorder betreft.

Veel Europese videoapparaten zijn maar ten dele voorzien van cinch of S-video aansluitingen, niet voor alle audio- en video in- en -uitgangen die nodig zijn als eerder beschreven, maar via een zogeheten Scart of Euro-AV connector, een vrijwel haakse plug met 21 pennen, zie afbeelding. In dat geval zijn de volgende scart/cinch-adapters of kabels nodig:

- Voor weergave van satellietontvangers, cam-corders, DVD- of LD-spelers, een adapter van scart naar 3 cinch pluggen, zie afbeelding 1 (normale videoapparaten), of van scart naar 2 cinch +1 S-video stekkers, zie afbeelding 4 (S-videoapparaten).

- HiFi-videorecorders hebben een adapter van scart naar 6 cinch pluggen nodig, zie afbeelding 2 (normale video), of van scart naar 4 audio + 2 S-video pluggen, zie afbeelding 5 (S-video VCR). Lees de instructies bij de adapter zorgvuldig, om vast te stellen welke van de zes stekkers voor het opnamesignaal is (aansluiten op de uitgangen van de AVR) en welke voor het weergavesignaal van de videorecorder (aansluiten op de Ingangen van de AVR). Maak onder-scheid tussen audio- en videosignalen. Aarzel niet uw leverancier te raadplegen indien u twijfels heeft.

- Gebruikt u uitsluitend normale videoapparaten, dan is voor de TV-monitor een adapter van 3 cinch pluggen naar scart nodig (zie afbeelding 3). Gebruikt u ook S-video apparaten, dan is een extra adapter van 2 cinch + 1 S-video plug naar scart nodig (afbeelding 6), verbonden met de scart-ingang van uw TV, geschikt voor S-video.

Alleen de videopluggen (de 'gele' cinch pluggen in afbeelding 3 en de S-video plug in afbeelding 6) worden aangesloten op de TV/Monitor Uitgang 12 en het volume van de TV wordt geheel teruggedraaid.

Belangrijke opmerking over adapterkabels

Wanneer de cinch aansluitingen van de adapter die u gebruikt gemarkeerd zijn, sluit de audio en video ingangspluggen dan altijd aan op de audio en video uitgangen van de AVR en omgekeerd. Is dat niet het geval, let dan op de sig-

INSTALLEREN EN AANSLUITEN 13

Installeren en Aansluiten

naalrichting zoals die is aangegeven in bovenstaande afbeeldingen en in de aanwijzingen bij de adapter. Heeft u twijfels, aarzel dan niet uw leverancier om inlichtingen te vragen.

Belangrijke opmerkingen over S-video

1. Alleen de S-video in/uit van S-video appara- tuur mag verbonden worden met de AVR, NOOIT zowel de normale als de S-video aansluitingen, uitgezonderd de TV, zie punt 2.

Wanneer beide aansluitingen gemaakt zijn zal alleen het S-Video signaal zichtbaar gemaakt worden.

Belangrijk bij gebruik van scart/cinch adapters

Wanneer videobronnen op de TV aangesloten zijn via een scartkabel worden naast de audio/videosignalen ook stuursignalen naar de TV gezonden. Met deze signalen werkt bijvoorbeeld de automatische bronkeuze, zodat de TV automatisch naar de juiste bron schakelt zodra de videobron wordt gestart. En bij DVD-spelers wordt de TV ook automatisch op 16:9 geschakeld (met 16:9 TV's of met 4:3 TV's waarop het 16:9 formaat kan worden gekozen) en wordt de RGB videodecoder van de TV in/uitgeschakeld, afhankelijk van de instelling van de DVD-speler. Bij gebruik van een adapterkabel gaan deze signalen verloren en dient de TV met de hand op de juiste positie gezet te worden.

Opmerking over het RGB-signaal met SCART:

indien u een toestel gebruikt dat RGB-signalen op een SCART-uitgang (b.v. de meeste DVD-spelers doen dit) levert en u wilt dit RGB-signaal gebruiken, dan moet de SCART-uitgang recht-streeks op uw TV aangesloten worden. Hoewel de AVR driewegs-videosignalen kan schakelen (zoals component signalen Y/Pb/Pr), hebben TV's aparte sync-signalen nodig naast RGB (ook met SCART) die niet additioneel door de AVR geschakeld en geleverd kunnen worden.

RGB signalen kunnen alleen door de AVR geleid worden wanneer geen afzonderlijk synchronisatie signaal nodig is (zie laatste opmerking bij Video Aansluiting op pagina 13).

Afbeelding 1: scart/cinch adapter voor weergave; richting: scart > cinch

Afbeelding 2: scart/cinch adapter voor opnemen en weergeven; richting: scart × >cinch

Afbeelding 3: cinch/scart adapter voor weergave: richting: cinch → scart

Afbeelding 4: scart/S-video adapter voor weergave: richting: scart → cinch

Afbeelding 5: scart/S-video adapter voor opname en weergave: richting: scart ↔ cinch

Afbeelding 6: scart/S-video adapter voor weergave: richting: cinch → scart

¹ Ook andere kleuren mogelijk, b.v. bruin en grijs

Installeren en Aansluiten

Lichtnetaansluiting

Lichtnetuitgangen

Dit apparaat is voorzien van twee lichtnetuitgangen voor andere apparatuur. Het is belangrijk dat geen apparatuur wordt aangesloten die veel vermogen opneemt, zoals eindversterkers of monitoren. Het totale opgenomen vermogen mag per uitgang niet boven de 50 watt liggen.

De geschakelde lichtnetuitgang 17 voert alleen spanning wanneer het apparaat geheel is ingeschakeld. Gebruik deze uitgang voor apparaten die geen netschakelaar hebben, of een mechanische netschakelaar die continu ingeschakeld kan blijven.

Opmerking: veel audio- en videoproducten gaan over op standby wanneer deze met geschakelde lichtnetuitgangen worden gebruikt en kunnen via zo'n uitgang niet worden geactiveerd, zonder gebruik van de afstandsbediening van dat product.

De AVR 145 trekt aanzienlijk meer stroom uit het stopcontact dan andere huishoudelijke apparatuur met losse netsnoeren zoals computers. Daarom is het belangrijk dat alleen het bijgeleverde netsnoer wordt gebruikt en dat bij vervanging een identiek exemplaar wordt gebruikt.

Is het netsnoer eenmaal aangesloten dan bent u bijna klaar om van de AVR 145 te gaan genieten!

Installeren en Aansluiten

Luidsprekerkeuze

Welk merk luidsprekers ook wordt gebruikt, neem altijd hetzelfde merk en type voor de front luidsprekers links, midden en rechts. Zo ontstaat een consistent front geluidsbeeld en wordt voorkomen dat zich vervelende bijeffecten voordoen, zoals bij front luidsprekers die niet goed bij elkaar passen. Harman Kardon adviseert luidsprekers van JBL of Infinity.

Opstelling van de luidsprekers

De opstelling van de luidsprekers in een home theater systeem met meerdere kanalen heeft een aanzienlijke invloed op de bereikte geluidskwaliteit.

Afhankelijk van het type centrum luidspreker en uw televisietoestel, dient u uw centrum luidspreker ofwel direct op of onder de TV opgesteld te worden, dan wel in het midden achter een akoestisch doorzichtig projectiescherm.

Nadat de centrum luidspreker is geïnstalleerd, worden de front luidsprekers links en rechts opgesteld en wel op een onderlinge afstand die gelijk is aan de afstand tussen de centrum luidspreker en de gewenste luisterpositie. Idealiter dienen de front luidsprekers zo te worden opgesteld dat de tweeters zich niet meer dan 60 cm boven of onder de tweeter in de centrum luidspreker bevinden.

Houd de front luidsprekers minimaal op een afstand van 0,5 meter van de TV, tenzij de luidsprekers magnetisch afgeschermd zijn om vervorming van het TV-beeld te voorkomen. Denk er aan dat de meeste luidsprekers niet magnetisch zijn afgeschermd, zelfs die in complete surround sets, meestal is alleen de centrum luidspreker wel afgeschermd.

Afhankelijk van de kamerakoestiek en het type luidsprekers dat wordt gebruikt, kan het resultaat worden verbeterd door de front luidsprekers links en rechts ten opzichte van de centrum luidspreker iets naar voren te plaatsen. Corrigeer zo mogelijk alle front luidsprekers zo dat deze op oorhoogte staan wanneer u zich op uw luisterpositie bevindt.

Aan de hand van deze uitgangspunten kunt u experimenteren met de opstelling van de front luidsprekers in uw systeem. Aarzel niet de onderdelen te verplaatsen, net zo lang tot het systeem een optimaal resultaat laat horen. Verplaats de luidsprekers tot de audio-overgangen van de front luidsprekers gebalanceerd klinken. Surround luidsprekers dienen tegen de zijwanden van de kamer te worden opgesteld, ter hoogte van of iets achter de luisterpositie. Het hart van de luidspreker wordt op de kamer gericht. Wanneer het niet mogelijk is de luidsprekers tegen de zijwanden op te stellen, kunnen de luidsprekers tegen de achterwand worden geplaatst, achter de luisterpositie. De luidsprekers bij voorkeur niet meer dan 2 meter achter de luisterpositie opstellen.

Wanneer de AVR wordt gebruikt in de 5.1 kanaals functie kunnen de surround luidsprekers het beste tegen de zijwanden van de kamer worden opgesteld, of iets achter de luisterpositie.

Subwoofer produceren grotendeels niet gericht geluid en kunnen bijna overal in de ruimte worden opgesteld. De opstelling dient te worden gebaseerd op de afmetingen en vorm van het vertrek en het type subwoofer dat wordt gebruikt. Een methode om de optimale locatie voor een subwoofer te vinden is deze eerst in het front van de kamer te zetten, ongeveer 15 cm van een muur, of in de buurt van een hoek. Een andere methode is de subwoofer tijdelijk op de plaats te zetten waar u gewoonlijk zult zitten en vervolgens in de kamer rond te lopen totdat u een plaats vindt waar de subwoofer het beste klinkt. Zet de subwoofer dan op die plaats. Volg ook de instructies van de fabrikant van de subwoofer op, of experimenteer om de beste locatie voor een subwoofer in de luisterruimte te vinden. Zijn de luidsprekers in de kamer eenmaal opgesteld en aangesloten, dan dient het geheugen van de systeem geconfigureerd te worden.

A) Opstelling van de front luidsprekers bij een TV-toestel of een projector achter het scherm.

Systeemconfiguratie

Hoewel het noodzakelijk is dat u zelf de instellingen van ingang/uitgang en surround functies kiest, raden we u aan te profiteren van de functies van EzSet en zo automatisch de functies kiest en invoert voor alle andere audioparameters. Daarmee spaart u niet alleen tijd, het zorgt er ook voor dat uw kamer wordt gemeten en gecorrigeerd met een nauwkeurigheid die met een handinstelling niet mogelijk is. Het wordt nu tijd de AVR 145 in te schakelen en deze fijninstellingen te gaan uitvoeren.

In gebruik name en in-beeld display

Schakel de AVR nu in, zodat deze laatste instellingen kunnen worden uitgevoerd.

1. Steek de stekker van het netsnoer 19 in een ongeschakeld stopcontact.
2. Druk op de netschakelaar 1 zodat deze ingedrukt blijft staan. Controleer of de licht-netindicatie 3 oranje wordt, ten teken dat het apparaat in standby staat.
3. Verwijder de plastic beschermingsfolie van het venster op de afstandsbediening. Met die folie zal het bereik van de afstandsbediening aanzienlijk kleiner zijn.
4. Installeer de drie bijgeleverde AAA batterijen in de afstandsbediening, als in de afbeelding aange- geven. Let op de polariteit (+) en (−), die op de bodem van het batterijvakje staat aangegeven.

1. Schakel de AVR in door op Standby 2 te drukken, of met de ingangskeuze 15 op de voorzijde, dan wel op de afstandsbediening op Inschakelen 4, AVR keuze 6, of op een van de toetsen Ingangskeuze 5 7 te drukken. De lichtnetindicatie 3 wordt nu blauw ten teken dat het apparaat ingeschakeld is en de display 23 licht op.

Opmerking: nadat op één van de toetsen van de ingangskeuze 5 om het apparaat in te schakelen is gedrukt, drukt u op AVR keuze 6 om de afstandsbediening de AVR te laten besturen.

Gebruik van de in-beeld display

Het maken van de volgende instellingen gaat het eenvoudigste via de in-beeld display van het TV toestel of projectiescherm. Zo kan de huidige status van de AVR gemakkelijk worden afgelezen, wat prettig is bij het kiezen van de luidsprekers, de vertraging en andere instellingen.

Om de in-beeld display te activeren dient een verbinding gemaakt te zijn tussen de video monitor uitgang op de achterzijde naar de composiet- of S-video ingang van uw TV of projector. Om de in-beeld informatie van de AVR te kunnen zien, dient ook op de monitor/projector de juiste videobron gekozen te zijn. Denk er aan dat de in-beeld menu's niet beschikbaar zijn wanneer een component video display wordt gebruikt.

Belangrijk: bij gebruik van in-beeld menu's via een conventionele beeldbuis is het belangrijk dat deze niet langdurig in beeld blijven staan. Zoals bij alle videoschermen, maar in het bijzonder bij projectoren, kan het continu weergeven van statische beelden als deze menu's, of beelden van videospelletjes, permanent 'inbranden' van de beeldbuis of projector veroorzaken. Dergelijke schade valt niet onder de garantie van de AVR en is vrij zeker ook niet onder de garantie van de TV of projector. De AVR heeft twee in-beeld weergavefuncties: 'semi-OSD' (gedeeltelijk) en 'Full-OSD' (volledig). Bij het configureren raden wij u aan Full-OSD functie te gebruiken. De volledige status en de opties verschijnen dan in beeld, wat het gemakkelijker maakt uit de beschikbare mogelijkheden te kiezen en instellingen te maken. De Semi-OSD functie gebruikt slechts één regel. Denk er aan dat bij het Full-OSD (volledig inbeeld) de gekozen menu's niet in de display 23 verschijnen. Wanneer de volledige In-Beeld Display (OSD) wordt gebruikt verschijnt O S D O N in de display 23 om aan te geven dat een beeldscherm gebruikt dient te worden.

Wordt het Semi-OSD systeem (gedeeltelijk inbeeld) gebruikt met de afzonderlijke configuratie-toetsen, dan in-beeld een enkele regel tekst met de huidige menukeuze te zien zijn. Die keuze wordt ook aangegeven in de display 23.

Het volledige in-beeld menu kan altijd worden opgeroepen of verwijderd door op In-beeld Display 22 te drukken. Wanneer u op deze toets drukt zal het hoofdmenu MASTER MENU (Afb. 1) verschijnen en kunnen instellingen gemaakt worden vanuit de individuele menu's. Denk er aan dat de menu's na de laatste handeling gedurende 20 seconden zichtbaar zullen blijven, daarna uit beeld verdwijnen. Deze tijd kan verlengd worden tot 50 seconden door naar het SYSTEM SETUP menu te gaan en het item FULL OSD TIME OUT te wijzigen. De Semi-OSD is ook beschikbaar als standaard systeeminstelling en kan worden uitgeschakeld via het SYSTEM SETUP menu. Zie pagina 37. Met het semi OSD systeem kunt u direct instellingen maken door op de toetsen op de voorzijde of op de afstandsbediening te drukken. Om bijvoorbeeld de digitale ingang voor een bron te wijzigen drukt u op Digitale Keuze 25 17 en een van de keuzetoetsen ◄► 7 or ▲/▼ 14 op de voorzijde of de afstandsbediening.

Afbeelding 1

Systeemopzet

De AVR bezit een modern geheugensysteem waarmee u verschillende configuraties kunt vastleggen voor de luidsprekeropzet, digitale ingangen, surround functies, vertragingen, wisselfrquenties en luidsprekerinstellingen voor elke bron. Om de luidspreker instelling te vergemakkelijken kan dezelfde luidspreker instelling ook voor alle ingangen tegelijk worden gemaakt. Deze flexibiliteit maakt het mogelijk de manier waarop naar elke bron geluisterd wordt op maat in te stellen en in de AVR op te slaan. Dat betekent bijvoorbeeld dat u verschillende surround functies en analoge of digitale ingangen met verschillende bronnen kunt combineren, of verschillende luidsprekerconfiguraties kunt instellen met afwijkende instellingen voor de behandeling van het laag, of het gebruik van de centrum luidspreker en/of de subwoofer. Zijn die instellingen eenmaal gemaakt, dan worden deze automatisch weer opgeroepen zodra die ingang wordt gekozen.

De standaard fabrieksinstellingen voor de AVR 145 zijn alle geconfigureerd voor analoge audiosignalen, uitgezonderd de DVD-ingang, waar de Coax Digitale Ingang 24 standaard is en de Video 2 ingang waar Optisch Digitale Audio Ingang 28 standaard is. Is het DSP processor systeem voor het eerst gebruikt voor een willekeurige ingang, dan wordt de luidsprekerinstelling automatisch in 'Small' (klein) en de subwoofer op 'LFE' gezet. De standaardinstelling voor de surround functies is Logic 7 Music, hoewel Dolby Digital of DTS automatisch worden gekozen wanneer een bron met een digitaal signaal in gebruik is.

Voordat het apparaat in gebruik wordt genomen, zullen de instellingen voor de meeste ingangen waarschijnlijk gewijzigd dienen te worden, om ze correct te configureren voor het gebruik met digitale of analoge ingangen en de surround functie die aan de ingang is gekoppeld. Denk eraan dat deze instellingen voor elke gebruikte

SYSTEEMCONFIGURATIE 17

Systeemconfiguratie

ingang gemaakt dienen te worden, aangezien het geheugensysteem van de AVR de instellingen voor elke ingang afzonderlijk opslaat. Anderzijds zullen eerst nieuwe instellingen gemaakt dienen te worden nadat de systeemcomponenten gewijzigd zijn.

Om dit proces snel en eenvoudig uit te voeren raden wij aan het Full-OSD (volledig) systeem met menu's in beeld te gebruiken en stap voor stap alle ingangen te doorlopen. Wij raden aan de instellingen voor alle ingangen te noteren in de daarvoor bestemde bijlage achter in deze handleiding, voor het geval door stroomuitval of een andere reden alle instellingen opnieuw moeten worden gemaakt.

Opzet Ingangen

De eerste stap bij het configureren van de AVR is het kiezen van een ingang, om een analoge of digitale ingang te koppelen aan elke bron, b.v.

CD of DVD. Denk er aan dat wanneer de ingang is gekozen, alle instellingen voor de Digitale Ingang, Luidspreker Configuratie, Vertraging en Surround Functie daaraan gekoppeld zullen worden en in een geheugen worden opgeslagen. Dat betekent dat deze instellingen ook automatisch voor andere ingangen gebruikt zullen worden. Daarom dienen onderstaande instellingen voor elke ingang herhaald te worden, zodat elke ingang naar eigen inzicht en voorkeur aangepast kan worden. Eenmaal gemaakt, is wijziging alleen nodig wanneer u voor een bepaalde ingang een andere instelling wenst.

Wanneer u het Full-OSD (volledig in-beeld) systeem gebruikt om instellingen te maken, drukt u eenmaal op OSD 22 waarop het hoofdmenu

MASTER MENU (Afb. 1) verschijnt. Denk er aan dat de ▶ cursor naast de regel van de INPUT SETUP staat. Druk op insteller ¹⁶ om het menu te openen, waarna het INPUT SETUP menu (Afb. 2) in beeld verschijnt. Druk op ◀

15 37 tot de gewenste ingang gemarkeerd wordt en een blauwe LED oplicht bij de ingangsindicatie 22 op de voorzijde. Als de ingang gebruik maakt van de standaard links/rechts analoge ingang is er geen verdere instelling nodig.

Afbeelding 2

De AVR biedt de mogelijkheid alle ingangen (behalve tuner) een andere naam te geven in de display en bij in-beeld aanwijzingen. Handig wanneer u over meer dan één videorecorder beschikt en u bijvoorbeeld een merknaam met de ingang wilt associëren of een naam wilt gebruiken waaraan u de gekozen bron gemakkelijk kunt herkennen.

Om de naam van de ingang te wijzigen drukt u op ▲▼ Navigatie 14 op de afstandsbediening zodat de cursor →naar TITLE (naam) wijst. Druk vervolgens op Set 16 en houd deze een paar seconden vast tot rechts van de kolom een knipperend hokje verschijnt. Laat dan meteen Set 16 los en u kunt de nieuwe naam invoeren.

Druk op ▲/▼ Navigatie 14 waarop een overzicht van alle alfanumerieke karakters verschijnt, beginnend met hoofdletters, gevolgd door kleine letters en tenslotte nummers en symbolen. Drukt u op ▼ Navigatie 14 dan verschijnt een reeks symbolen en nummers, gevolgd door een omgekeerd overzicht van kleine letters. Druk nu op de toets in de gewenste richting tot het eerste karakter van de gewenste naam verschijnt. Wilt u een spatie als eerste karakter gebruiken, druk dan op

▶ Navigatie 37.

Zodra het gewenste karakter verschijnt drukt u op ► Navigatie 37 en u herhaalt deze procedure voor de volgende letter, enzovoort tot de gewenste naam van maximaal 14 karakters is ingevoerd.

Druk op Set 16 om de ingevoerde naam in het systeemgeheugen op te slaan en verder te gaan met de configuratie.

Wanneer uw systeem een bron bevat die is voorzien van Y/Pr/Pb component video ingangen kan de AVR deze omschakelen en de juiste signalen naar het beeldscherm sturen. Alle Component

Video Ingangen 20 22 kunnen worden toegewezen aan elke bron voor extra systeem flexibiliteit. De standaardinstelling voor Video 1

Component Video Ingang 2 is DVD en Video 2 Component Video Ingang 2 is toe- gewezen aan de overige ingangen. Beschikt uw systeem (nog) niet over component video of hoeft de standaard instelling niet gewijzigd te worden, druk dan op ▼ Navigatie 14 om naar de vol- gende instelling te gaan.

Om de toewijzing van Component Video te wijzigen eerst controleren of de →cursor in het menu naar COMPONENT IN wijst en druk dan op ▶ Navigatie 15 37 tot de gewenste ingang gemarkeerd wordt. Wanneer u door het overzicht van de beschikbare ingangen loopt, kunt u van tijd tot tijd een lichte klik horen. Dat is normaal en wordt veroorzaakt door het relais dat gebruikt wordt om te schakelen tussen de drie Component Video Ingangen.

Is de gewenste ingang gekozen, druk dan op ▼ Navigatie 14 om naar de volgende instelling te gaan.

AUDIO IN: standaard zijn de analoge audioingangen op de fabriek toegewezen aan alle bronnen met de volgende uitzonderingen:

Bron Standaard digitaleAudio Ingang

DVD Coax 1

Video 2 Optisch 1

Tabel – Standaard Digitale Audio Toewijzing

Wanneer een digitale audio verbinding voor een andere bron in gebruik is, dient deze instelling gewijzigd te worden om de juiste digitale ingang aan de bron toe te wijzen, ook wanneer de analoge audio-uitgang van de bron met de receiver is verbonden. Verplaats de cursor naar deze regel en druk op ◀▶ tot de juiste digitale ingang verschijnt.

Sommige digitale videobronnen zoals een kabelbox of een HDTV set-top kunnen wisselen tussen analoog en digitaal signaal, afhankelijk van de ontvangen zender. De Auto Polling (automatische doorschakeling) van de AVR 145 voorkomt dat het audiosignaal in zo'n situatie wegvalt, door zowel het analoge als het digitale signaal met de AVR te verbinden. Digitale audio is de standaard positie, maar het apparaat schakelt automatisch over naar de analoge ingang wanneer het digitale audiosignaal wegvalt.

In die gevallen waar alleen een digitale bron wordt gebruikt, kan het nodig zijn de automatische doorschakeling los te koppelen om te voorkomen dat de AVR een analoog signaal probeert te vinden wanneer het digitale wegvalt. Om de automatische doorschakeling voor een bepaalde ingang uit te schakelen kijkt u eerst of de →cursor op de AUTO POLL regel in het menu staat.

Vervolgens drukt u op ◀▶ Navigatie 15 37 zodat OFF in negatief video wordt aangegeven. Herhaal de procedure om zonodig later de automatische doorschakeling weer te herstellen door ON (aan) te kiezen.

DMP Instelling: wanneer u DMP/The Bridge als bron kiest, ziet u dat de regel AUDIO IN van het INPUT SETTING menu verandert in de optie GOTO DMP SETTING (ga naar DMP instelling). Zie afbeelding 3.

Afbeelding 3

Systeemconfiguratie

Daar The Bridge met de AVR is verbonden via een speciale audioverbinding is het niet mogelijk voor deze bron een andere audio-ingang te kiezen. Er zijn echter een paar speciale instellingen die alleen voor The Bridge worden gebruikt. Door GOTO DMP SETTING te kiezen, verschijnt het DMP SETTING menu (zie afbeelding 4).

Afbeelding 4

MODE (functie): de eerste regel van het DMP SETTING menu geeft aan dat de iPod wordt gebruikt voor het luisteren naar muziek (of ander audiomateriaal).

REPEAT (herhalen): zet REPEAT op ONE (één), ALL (alles) of OFF (uit) om resp. één nummer, alle nummers van een album of programma, of helemaal niets te herhalen.

SHUFFLE (willekeurig): zet SHUFFLE op SONGS om alle nummers van de iPod in willekeurige volgorde af te spelen. De instelling ALBUMS speelt alle albums in willekeurige volgorde af, maar de nummers van het album in normale volgorde.

RESUME (hervatten): zet RESUME op ON (aan) om het afspelen te hervatten vanaf het punt waar het werd afgebroken door de AVR uit te schakelen, een andere bron te kiezen of de iPod van The Bridge te verwijderen. Zet RESUME op OFF (uit) om het afspelen te starten van het begin van een nummer na een onderbreking.

CHARGE IN STANDBY (laden tijdens standby): de accu van de iPod wordt automatisch opgeladen wanneer deze in The Bridge staat en de AVR is ingeschakeld. Zet CHARGE IN ST-BY (laden tijdens standby) op ON (aan) om laden ook mogelijk te maken tijdens standby (niet geheel uit!) van de AVR. Staat CHARGE IN ST-BY op OFF (uit) dan wordt de iPod alleen opgeladen wanneer de AVR is ingeschakeld.

Opmerking: Om het DMP SETTING (DMP instellingen) menu op te roepen, drukt u op de AVR keuze op de afstandsbediening zodat de AVR 145 wordt ingeschakeld. Druk dan op OSD en gebruik de Navigatie- en Set toetsen als gebruikelijk met het in-beeld menu. Wanneer u gereed bent om naar de bediening van uw iPod via de afstandsbediening terug te gaan, vergeet dan niet op DMP/The Bridge Keuze te drukken zodat de functies van de The Bridge worden bestuurd.

Om het gebruik te vereenvoudigen, kunt u twee macro's op uw afstandsbediening maken: één om de AVR te kiezen en de bevelen te sturen binnen het OSD-systeem zodat het DMP Instellingen menu verschijnt en een tweede om het menu weer uit beeld te laten verdwijnen en de afstandsbediening terug te laten keren naar het bedienen van The Bridge. Zie de paragraaf Marco's in het hoofdstuk Bijzondere Functies van de handleiding voor meer informatie over het programmeren van macro's.

De volgende regels in het Ingang Setup menu bepalen of de klankregeling hoog en laag wel of niet in de signaalweg wordt opgenomen.

Standaard is deze ingeschakeld en wanneer u deze wilt verwijderen om de schakeling of 'recht' te zetten, controleer dan of de →cursor naar de regel TONE (klankregeling) in het menu wijst en druk op ◀▶ Navigatie 15 zodat OUT (uit) in negatief video wordt gemarkeerd.

Wilt u de klankregeling in de signaalweg laten staan, dan kunt u laag en hoog versterker of verzwakken door op ▲/▼ Navigatie 15 zodat de →cursor naast de regel staat die u wilt corrigeren. Vervolgens drukt u op ◄/► Navigatie 15 tot de gewenste instelling verschijnt.

Druk wanneer alle gewenste instellingen zijn gemaakt op ▼ 14 tot →cursor naast BACK TO MASTER MENU (erug naar hoofdmenu) om verder te gaan met de systeemconfiguratie.

Surround Opzet

De volgende stap voor die ingang is het instellen van de surround functie die met die ingang gebruikt moet worden. Aangezien de surround-functies een kwestie zijn van persoonlijke smaak, bent u vrij in uw keuze – die bovendien later gewijzigd kan worden. Het Surround Functie Overzicht op pagina 28-29 kan u helpen de functie te kiezen die het beste past bij de gekozen ingang. Zo kunt u Dolby Pro Logic II of Logic 7 voor de meeste ingangen kiezen en Dolby Digital voor ingangen aangesloten op digitale bronnen. Voor ingangen zoals CD-speler, tape deck of tuner kan het best de stereofunctie worden gekozen, wanneer dat tenminste de luisterfunctie is die voor de standaard stereobronnen wordt gebruikt. Voor die bronnen is het onwaarschijnlijk dat er materiaal met surroundcodering zal worden afgespeeld. Als alternatief kan de 5 Kanaals Stereo of Logic 7 Music functie worden gekozen voor stereo programmamateriaal.

De surround instellingen worden het gemakkelijkst gemaakt via de Full-OSD (volledig) menu's in beeld. Druk vanuit het hoofdmenu MASTER MENU (Afb. 1) op da▼14 tot de cursor → naast het SURROUND SELECT menu staat. Druk op instellen 16 tot het SURROUND SELECT menu (Afb. 5) in beeld verschijnt.

Afbeelding 5

Elke regel in dit menu (afb. 5) kiest een surround functiegroep en binnen elk van deze categorieën kan uit specifieke opties worden gekozen.

Opmerking: wanneer een Dolby Digital of DTS bron wordt gekozen en speelt kiest de AVR automatisch de juiste surround functie, ongeacht de standaard instelling voor die ingang. Er zijn dan geen andere geluidsfuncties beschikbaar, uitgezonderd alle Pro Logic II functies met Dolby Digital 2 kanalen (2.0) opnamen (zie pagina 32).

Om de functie vast te leggen die standaard voor een ingang wordt gekozen drukt u eerst op

▲/▼14 tot de in-beeld cursor naast de hoofd categorie met de gewenste functie staat. Druk dan op de insteltoets 16 om het submenu op te roepen. Druk op ◀/►15 37 om door de beschikbare mogelijkheden te gaan en druk op

▼ 14 tot de cursor bij BACKTOMASTER MENU(terug naar hoofdmenu) staat om het setup proces et vervolgen.

In het DOLBY SURROUND menu (afbeelding 6) kan gekozen worden uit Dolby Digital, Dolby Pro Logic II Music, Dolby Pro Logic II Cinema, Dolby Pro Logic II en Dolby 3 Stereo. Een volledig overzicht van deze functies vindt u op pagina 28-29. Denk er aan dat wanneer Dolby Digital is gekozen er aanvullende instellingen beschikbaar komen voor de Nacht Functie die alleen met surround gekoppeld zijn, niet met de ingang. Daarom hoeven deze instellingen slechts eenmalig gemaakt te worden en niet met elke gebruikte ingang. In het volgende hoofdstuk worden deze behandeld.

Afbeelding 6

Wanneer de → cursor op de regel MODE (functie) staat, drukt u op ◀▶ Navigatie 15 37 om de gewenste Dolby functie te kiezen, wederom rekening houdend met het feit dat de verschillende functies waaruit kan worden gekozen, wordt bepaald door het gebruikte programmamateriaal en het aantal luidsprekers in uw systeem.

SYSTEEMCONFIGURATIE 19

Systeemconfiguratie

Wanneer Dolby Pro Logic II Music als luisterfunctie is gekozen, zijn drie speciale instellingen beschikbaar om het klankbeeld geheel aan uw smaak en de luisteromstandigheden aan te passen. Zijn andere Dolby Surround functies gekozen, dan geven stippellijnen aan dat deze instellingen niet actief zijn.

• Center Width (breedte): deze instelling corrigeert de balans van de stemmen verdeeld over de links/rechts luidsprekers en de center luidspreker. De lagere instellingen spreiden het geluid van het center kanaal meer over de links/rechts luidsprekers. Een hogere instelling (max. "7") geeft een smallere presentatie van het center kanaal.
• Dimension (afmetingen): deze instelling wijzigt de perceptie van de diepte van het surround klankbeeld door het ondieper te maken, waardoor de geluiden dichter bij het front van de kamer lijken, of juist een diepere presentatie waarbij het centrum zich meer naar de achterzijde van de kamer lijkt te verplaatsen. De instelling "0" is de neutrale standaardinstelling met het "R-3" bereik voor een dieper naar achter georiënteerd beeld en "F-3" voor een ondieper, naar voor georiënteerd beeld.
• Panorama: schakel deze instelling in of uit om een meer omringende weergave te krijgen die vooral de perceptie van geluid van de zijwanden van de kamer versterkt.

Om deze parameters te wijzigen, drukt u op

▲/▼ Navigatie 14 terwijl het DOLBY

SURROUND menu in beeld staat tot de →cur- sor op de regel staat met de parameter die u wilt wijzigen. Druk dan op ◀ Navigatie 15 37 om de instelling naar wens te wijzigen.

Denk er aan dat wanneer Dolby Digital is gekozen er aanvullende instellingen beschikbaar komen voor de Nacht Functie die alleen met surround gekoppeld zijn, niet met de ingang. Vandaar dat deze instellingen slechts één keer gemaakt worden en niet voor elke ingang afzonderlijk.

Instellen nachtfunctie

De nachtfunctie is een functie van Dolby Digital die een speciale bewerking gebruikt om het dynamisch bereik en de verstaanbaarheid van het filmgeluid te behouden, terwijl het piekniveau begrensd wordt. Zo wordt voorkomen dat plotseling pieken anderen storen, zonder dat de impact van de digitale bron al te zeer wordt aangetast. Merk op dat de nachtfunctie alleen beschikbaar is bij weergave van Dolby Digital signalen.

Om de Nacht Functie vanuit het menu in te stellen drukt u op OSD 22 zodat het MASTER (hoofd) menu verschijnt. Druk vervolgens op ▼

14 om het SURROUND SETUP menu op te roepen. Druk op Set 16 om het Dolby menu te kiezen.

Om de Nacht Functie in te stellen kijkt u of de cursor → op NIGHT in het DOLBY menu staat. Druk dan op ◀▶ 15 37 om te kiezen uit de volgende mogelijkheden:

OFF (uit): wanneer OFF (uit) is gemarkeerd, werkt de nachtfunctie niet.

MID (medium): wanneer MID (medium) gemarkeerd is wordt een geringe compressie toegepast worden.

MAX: wanneer MAX gemarkeerd is wordt een sterke compressie toegepast.

Wanneer u de Night functie wilt gebruiken, raden we u aan aanvankelijk de MID instelling (medium) te kiezen en eventueel later, indien nodig, naar MAX (maximum) te gaan.

Denk er aan dat de Night functie op elk moment direct gecorrigeerd kan worden wanneer de Dolby Digital surround functie is geactiveerd door op

Night 12 te drukken. Wanneer u op de toets drukt verschijnt D-RANGE in het onderste derde deel van het beeld en in de display 23. Druk binnen drie seconden op de ▲/▼ 14 om de gewenste instelling te kiezen en vervolgens op instellen 16 om de instelling te bevestigen.

In het DTS menu wordt de keuze, gemaakt met ◀▶1537 op de afstandsbediening, bepaald door het type DTS programma dat actief is.

Wanneer een 5.1 configuratie in gebruik is zal de AVR automatisch de 5.1 versie van DTS kiezen zodra een DTS data stream wordt ontvangen.

Wanneer een DTS 96/24 signaal wordt gedetecteerd staat de AVR 145 standaard in de DTS surround functie en verwerkt de hogere resolutie signalen die aanwezig zijn automatisch vanwege de hogere sampling frequentie. Zie pagina 28 en 29 voor uitleg over de DTS functies.

In het LOGIC 7 menu maakt de keuze, via 15 37 op de afstandsbediening, met de exclusieve Logic 7 bewerking van Harman Kardon een volledig omringende, meerkanalen surround mogelijk van twee kanalen Stereo of Matrix gecodeerde programma's zoals VHS-cassettes, laser-discs of televisie programma's voorzien van Dolby surround.

U kunt kiezen uit Logic 7/5.1 Music, Cinema of Enhanced (extra). Deze werken het beste met tweekanaals muziek, surround gecodeerde programma's of standaard tweekanaals programma's van elk type. Denk er aan dat de Logic 7 functies niet beschikbaar zijn wanneer Dolby Digital of DTS Digital geluid wordt gespeeld.

In het DSP ( SURR ) menu wordt met ◀▶ 15 37 op de afstandsbediening een van de DSP surround functies gekozen die ontwikkeld zijn voor gebruik met tweekanaals stereo programma's voor een reeks ruimtebeelden. De keuze bestaat uit Hall 1, Hall 2, Theater. De Hall en Theater functies zijn bedoeld voor meerkanalen systemen. Zie pagina 28-29 voor een uitgebreid overzicht van de DSP functies. Denk er aan dat de Hall en Theater functies niet beschikbaar zijn

wanneer Dolby Digital of DTS materiaal wordt afgespeeld.

In het STERE0menu wordt gekozen met ◀/▶ 15 37 op de afstandsbediening voor traditionele stereoweergave zonder surround, of voor 5 CH Stereo decoding bepaald door het gebruik van 5.1 of 6.1/7.1. In het laatste geval wordt het stereosignaal naar beide front luidsprekers gestuurd, naar de achter luidsprekers en de beide surround achter luidsprekers (indien aanwezig), terwijl de mono signalen over alle luidsprekers worden verspreid, ook de centrum. Zie pagina 28-29 voor een toelichting van de 5 CH Stereo functies.

Nadat de keuzes in Dolby, DTS, Logic 7, DSP (Surround) of Stereo menu's zijn gemaakt, drukt u op ▲/▼ 14 zodat de cursor naar BACK TO SURR SELECT regel en druk op instellen 16.

Configureren Surround Uit (Stereo) Functies

Voor superieure weergave van tweekanaals materiaal biedt de AVR twee stereofuncties: een analoge Stereo-Direct functie waarbij de digitale signaalbewerking wordt gepasseerd en zo een compleet analoge signaalweg ontstaat en de zuiverheid van het signaal blijft behouden, en een digitale functie waarbij het Bas Management voor optimale verdeling van het laag over kleinere luidsprekers en de subwoofer wel actief blijft.

Stereo-Direct (Bypass) Functie

Wanneer de analoge Stereo-Direct functie wordt gekozen door op de Stereo Functiekeuze 29 tot SURROUND OFF in de displa38 en de Surround Functie 19 met SURROUND OFF oplicht, zal de AVR het analoge materiaal direct doorsturen naar de front links en rechts luidsprekers en wordt het digitale gedeelte overgeslagen.

In deze functie worden de front links en rechts luidsprekers automatisch als LARGE (groot) geconfigureerd; het is niet mogelijk in dit geval SMALL (klein) in te stellen.

Met de AVR in Stereo Bypass (passeerfunctie) kunt u nog altijd de subwoofer configureren zodat die uitgeschakeld is en een breedbandsignaal naar de front links/rechts luidsprekers wordt gestuurd, dan wel deze configureren zodat de subwoofer geactiveerd wordt. Standaard is de subwoofer uitgeschakeld in deze functie, maar u kunt dat als volgt veranderen:

1. Druk op Luidsprekerkeuze 638.
2. Druk op Instellen 16 12 om het configuratie menu op te roepen.

Systeemconfiguratie

1. Druk op ▲▼ 14 op de afstandsbediening of op ◀▶7 op de voorzijde om de gewenste optie te kiezen. SUBNONE schakelt de subwoofer uit, terwijl SUB deze inschakelt.
2. Is de gewenste instelling gemaakt druk dan op Instellen 16 12 om naar normaal bedrijf terug te gaan.

Stereo-Digital Functie

Wanneer de Stereo-Direct (passeerfunctie) functie wordt gebruikt, gaat altijd een breedband signaal naar de front links/rechts luidsprekers. In dat geval gaat vanzelfsprekend geen signaal door de digitale bewerking van de AVR. Wanneer uw front luidsprekers geen breedband typen zijn maar 'satelliet' luidsprekers, raden we u aan voor stereo luisteren niet de Bypass functie te gebruiken, maar de DSP SURROUND OFF functie.

Om in tweekanaals stereo te luisteren en gebruik te maken van het Bas Management systeem drukt u op Stereofunctie 29 tot SURROUND OFF in de display 23 verschijnt en de DSP en

SURR. OFF Surroundfunct beide oplichten. Licht alleen SURR. OFF

Surroundfunctie 19 op dan staat de AVR in de Stereo-Direct (Bypass) functie.

Wanneer deze functie in gebruik is kunnen de front links/rechts luidsprekers en de subwoofer geconfigureerd worden op de specificaties van de gebruikte luidsprekers, als aangegeven in de paragraaf over luidspreker opzet (Speaker Setup) verderop.

De laatste optie in dit menu is het instellen van de upsampling functie. Bij normaal gebruik staat deze functie uit, wat wil zeggen dat digitale bronnen op hun oorspronkelijke sampling rate worden verwerkt. Voorbeeld: een 48 kHz digitale bron wordt verwerkt op 48 kHz. U kunt echter de AVR 145 ook deze 48 kHz signalen laten upsampelen naar 96 kHz voor extra resolutie.

Om deze functie te activeren drukt u op

▲/▼ 14 zodat de cursor → op de regel UPSAPLING staat zodat ON (in) wordt gemarkeerd. Denk er aan dat deze functie alleen beschikbaar is voor Dolby Pro Logic II Music, Dolby Pro Logic II Movie, Dolby Pro Logic en Dolby 3 Stereo.

Automatische Luidspreker Configuratie met EzSet

Gebruik EzSet

Met de exclusieve EzSet afstandsbediening van Harman Kardon kunnen de uitgangsniveaus van de AVR snel en nauwkeurig worden ingesteld, zonder gebruik te hoeven maken van een geluidsdrukmeter, hoewel ook een handinstelling beschikbaar is. Voor een snelle en gemakkelijke instelling de onderstaande procedure volgen terwijl u op de luisterpositie heeft plaatsgenomen:

1. Controleer of alle luidsprekers op de juiste manier zijn geconfigureerd op LARGE en SMALL als eerder beschreven en schakel zonodig de in- beeld display uit.

2. Stel het volume zo in dat -1.5 wordt aangegeven, als aangegeven in de in-beeld display en de display 23.

3. Kies een willekeurige ingang die gekoppeld is aan de surround functie waarvan u het uitgangsniveau wilt veranderen. Vergeet niet dezelfde correcties te maken met alle andere surroundfuncties gecombineerd met de gebruikte ingangen.

4. Houd de afstandsbediening voor u en zorg ervoor dat u de EzSet Sensor Microfoon 27 niet wordt afgedekt. De microfoon bevindt zich op de voorzijde van de afstandsbediening en richt hem op de AVR, niet verticaal zoals u met een gewone microfoon zou doen.

5. Druk op SPL Indicatie 45 en houd deze drie seconden vast. Laat deze los zodra de Programma/SPL Indicatie 3 constant brandt. Druk op cijfertoets 5 18 wanneer het systeem voor 5.1 is geconfigureerd met standaard luidsprekers. Denk er aan dat de actieve luidsprekers altijd afgelezen kunnen worden in de Luidspreker indicatie 14 in de display. Is de juiste luidspreker configuratie gekozen, dan hoort u een testsignaal in de front links luidspreker.

6. Op dat moment neemt EzSet over en wordt het uitgangsniveau van elk kanaal ingesteld zodat ze allen gelijk zijn en op de referentie zijn ingesteld. Dit proces duurt een paar minuten, afhankelijk van de benodigde correcties.

7. Tijdens het instellen kan het kanaal dat wordt gecorrigeerd worden afgelezen in zowel de in-beeld display (indien actief) als in de display 23, om en om met een indicatie van de instelling ten opzichte van het gekozen volume. Bij het instellen worden een paar zaken geregeld:

- De kanaalpositie die gecorrigeerd wordt knippert in de luidspreker/kanaal functie 14. Hoort u het signaal uit een andere luidspreker dan die welke wordt aangegeven, dan is er een fout gemaakt bij het aansluiten van de luidsprekers. In dat geval drukt u TWEEMAAL op test-signaal 9 om het instellen te stoppen. Schakel het apparaat vervolgens uit en controleer alle luidsprekeruitgangen 14 15 16 of deze juist zijn aangesloten. Start daarna het instelproces opnieuw.

- Nadat de afzonderlijke kanalen zijn ingesteld, de kanalen verschijnen het bewuste kanaal en de instelling in de in-beeld display (indien actief) en in de display 23. Terwijl het niveau wordt aangepast verandert de kleur van de programma/

SPL indicatie ③ in relatie tot het verschil met de referentie. Rood geeft aan dat het niveau te hoog is, amber is te laag. Groen tenslotte geeft aan dat het niveau juist is en het testsignaal gaat naar het volgende kanaal.

• Terwijl de instellingen worden gemaakt knippert de rode LED onder de AVR keuze 6. Dat is normaal en geeft aan dat EzSet actief is.
• Nadat het testsignaal eenmaal alle kanalen heeft gehad, gaat het nogmaals rond om de instelling te controleren.
• Na twee complete rondgangen van het testsignaal zijn de niveaus ingesteld. De

Programma/SPL indicatie ③ blijft voor elk kanaal groen. Na completering van de tweede ronde knippert Programma/SPL indicatie ③ tweemaal groen en dooft. Het testsignaal stopt en de AVR keert terug naar normaal gebruik.

Wanneer u meent dat de niveaus die met EzSet zijn gekozen veel hoger of lager zijn dan de 0 dB instelling, of zelfs tegen de limiet van het +/-10 dB bereik van de uitgangsniveaus ligt, kunt u afhankelijk van de gevoeligheid van de luidsprekers en de inrichting van uw kamer, de procedure herhalen. Ga terug naar stap 2 en stel het hoofd-volume hoger of lager, in verhouding met de eerder ingestelde niveaus. Werden de niveaus b.v. op ca. -7 dB ingesteld, draai de volumeregelaar dan 7 dB terug. U kunt deze procedure zo vaak herha- len als nodig om een goed resultaat te bereiken. OM schade aan de luidsprekers of uw oren te vermijden, raden we u aan de master volumeregelaar niet boven 0 dB in te stellen.

Opmerking: het niveau van de subwoofer wordt niet gecorrigeerd met het testsignaal. Om de subwoofer in te stellen dient een externe bron gebruikt te worden, als beschreven op pagina 26.

Systeemconfiguratie

Zelf Instellen

Harman Kardon raadt u aan de EzSet procedure te gebruiken om uw receiver te configureren als beschreven op pagina 21.

U kunt de AVR 145 ook met de hand configureren wanneer u het liever zelf doet.

U start het zelf instellen via het volledige in-beeld menusysteem door op OSD 22 te drukken waarop het MASTER MENU in beeld blijft. Druk op ▲/▼ 14 tot de cursor ▶ op de regel MANUAL SETUP (zelf instellen) staat en druk op Set 16. Het MANUAL SETUP menu verschijnt (afbeelding 8).

Afbeelding 8

Opzet luidsprekers

In dit menu wordt vastgelegd welk type luidsprekers met de AVR worden gebruikt en is. Dit is belangrijk omdat hier wordt bepaald welke luidsprekers laagfrequent (bas) informatie ontvangen.

Gebruik voor elke instelling hier de positie LARGE (groot) wanneer traditionele luidsprekers worden aangesloten die geschikt zijn voor frequen- ties beneden 100 Hz. Gebruik de instelling SMALL (klein) voor kleinere, satellietachtige luids- sprekers die geen frequenties beneden 100 Hz kunnen weergeven. Denk er aan dat bij toepassing van kleine luidsprekers voor front links en rechts, een subwoofer onmisbaar is voor het weergeven van de lage frequenties.

Tenslotte kunt u hier kiezen of de gekozen instelling geldt voor alle ingangen (GLOBAL) dan wel afzonderlijk voor elke ingang (INDEPENDENT).

Opmerkingen:

- Is "Independent" gekozen bij de luidspreker instellingen (zie hieronder), dan dient voor elke ingang afzonderlijk ingesteld te worden en kunt u kiezen welke luidspreker opzet wordt gebruikt afhankelijk van de gekozen ingang. Zo kunt u bijvoorbeeld de Centrum luidspreker en/of de Subwoofer uitschakelen bij de gekozen muziekbron en ze bij elk filmsignaal wél gebruiken.

- Met de huidige ingang worden alle luidspreker-instellingen gekopieerd naar alle andere geluidsfuncties, voorzover de luidsprekers daarvoor nodig zijn, en hoeven niet herhaald te worden wanneer een andere surround functie met die ingang wordt gekozen.

Het wordt aanbevolen de juiste luidspreker-instellingen te maken via het SPEAKER SIZE (luidsprekergrootte) menu (Afb. 9). Staat dat menu nog niet in beeld van de voorgaande instellingen, druk dan op in-beeld display om het MASTER MENU (Afb. 1) op te roepen, en druk drie op ▼ 14 zodat de cursor naar de regel MANUAL SETUP (zelf instellen) gaat.

Druk op dit punt op Set 16 en kies het SPEAKER SIZE menu (afbeelding 9).

Afbeelding 9

1. Voordat u de luidsprekers instelt, dient u te bepalen of u alle ingangen met dezelfde luidsprekergrootte instelling wilt gebruiken (GLOBAL) of dat alle ingangen individueel ingesteld moeten worden (INDEPENDENT).

Om alle ingangen op "Global" (identiek) of op "Independent" (afzonderlijk) te zetten drukt u tweemaal op ▲ 14 om de cursor te verplaatsen naar de regel BASS MGR.

Met deze instelling kiest u voor alle ingangen dezelfde luidspreker configuratie ("Global") of voor afzonderlijke instellingen per ingang ("Independent"). In de meeste gevallen zal de standaard GLOBAL instelling voldoen, daar de meeste gebruikers geen individuele luidsprekerinstellingen nodig hebben. Sommige echter, vooral zij die in het bezit zijn van grote breedband front luidsprekers, die zowel voor films als voor muziek worden gebruikt, zullen veelal afzonderlijke instellingen prefereren voor het luisteren naar CD en voor DVD, VCR of kabel/satelliet TV.

Wilt u het crossoverpunt per ingang aanpassen zet de cursor dan op de regel BASS MGR en druk op ◄▶ 15 37 zodat INDEPENDENT (afzonderlijk) wordt gemarkeerd. Wanneer deze instelling wordt gekozen verschijnen alle instellingen van de luidsprekers met hun standaard grootte in het menu en alle andere ingangen gaan naar INDEPENDENT (onafhankelijk). Nu kunt u de gewenste luidspreker grootte invoeren voor de gekozen ingang, als verderop beschreven. Onthoud dat in dit geval de ingevoerde instelling ALLEEN geldt voor de gekozen ingang en dat u terug dient te gaan naar het INPUT menu om een andere ingang te kiezen, om vervolgens weer naar deze pagina te gaan om de instelling voor de volgende ingang in te stellen. Herhaal deze procedure voor elke ingang die u een van de standaard afwijkende instelling wilt geven.

Systeemconfiguratie

Opmerking: wanneer de INDEPENDENT (onafhankelijk) instelling actief is kunt u verschillende luidsprekgrootten toewijzen aan elke ingang om verschillende bass management instellingen te activeren, passend bij het type programmamateriaal dat gewoonlijk met een bepaalde bron (bijvoorbeeld films via de DVD- en muziek via de CD-speler). De werkelijke wisselfrequenties worden echter slechts eenmaal ingesteld en veranderen niet met de keuze van de ingang. De reden is dat hoewel de voorkeur voor bass management kan wisselen, de luidsprekers hetzelfde blijven ongeacht het bass management en de ingestelde routing.

1. Begin met te controleren of de cursor naar de LEFT/RIGHT (links/rechts) regel wijst waarmee de configuratie van de front links en rechts luidsprekers wordt bepaald. Wilt u de configuratie van de front luidsprekers veranderen, druk dan op

15 37 zodat LARGE (groot) of SMALL (klein) verschijnt, conform de hiervoor gegeven omschrijving.

Wanneer SMALL wordt gekozen, zullen de lage tonen voor de front kanalen alleen naar de subwooferuitgang gestuurd worden. Kiest u deze optie en is geen subwoofer aangesloten, dan hoort u geen lage frequenties via de front kanalen.

Wordt LARGE gekozen, dan wordt een full-range signaal naar de linker en rechter front kanalen gestuurd. Afhankelijk van de keuze voor het item SUBWOOFER in dit menu (zie verderop), kan het laag voor front links en rechts ook naar een subwoofer worden gestuurd.

Opmerking: wanneer de front luidsprekers op LARGE (groot) staan en de surround functie staat op "Surround off", of op tweekanaals stereo, zodra een analoog signaal aanwezig is, wordt het direct naar de volumeregelaar geleid zonder bewerking of digitalisering. Gebruikt u breedband front luidsprekers en wilt u de digitale bewerking uit de signaalweg verwijderen, kies dan deze configuratie. Wilt u deze opzet slechts met één ingang gebruiken, bijvoorbeeld CD-speler met externe DAC of een externe pu-voorversterker, dan DIENT u ook INDEPENDENT (onafhankelijk) TE kiezen op de regel BASS MGR regel onderin het menu, zodat alleen die ingangen waarbij de analoge passeerschakeling gewenst is op deze wijze worden behandeld, terwijl andere analoge ingangen zoals VCR of kabel-TV voor surround processing worden gedigitaliseerd.

Belangrijk: wanneer een luidsprekerset met subwoofer en twee front satellieten, verbonden met de luidsprekeruitgangen van de subwoofer wordt gebruikt, dienen de ingangen van de subwoofer verbonden te worden met de Front luidsprekeruitgangen 14 en dient LARGE (groot) voor de front luidsprekers gekozen te worden (en NONE voor de subwoofer, zie verderop).

1. Zodra de keuze voor de front luidsprekers is gemaakt drukt u op ▼ 14 op de afstandsbedie- ning om de cursor naar CENTER te verplaatsen.

2. Druk op ◀▶ 15 37 op de afstandsbedie- ning om de optie te kiezen die het beste de gebruikte centrum luidspreker omschrijft, als elders op deze pagina aangegeven.

Wordt SMALL gekozen, dan zullen de lagen tonen voor het centrum kanaal naar de front kanalen gestuurd worden, mits deze zijn ingesteld op LARGE en de subwoofer is uitgeschakeld. Is de subwoofer ingeschakeld, dan zullen de lage tonen van het centrum kanaal uitsluitend naar de subwoofer gestuurd worden.

Wanneer LARGE is gekozen zal het volledige frequentiebereik naar de centrum luidspreker gestuurd worden, en bij analoge en digitale surroundfuncties wordt GEEN signaal van het centrum kanaal naar de subwooferuitgang gestuurd (behalve wanneer de Pro Logic II Music in gebruik is).

Opmerking: kiest u Logic 7 als surround functie voor een specifieke ingang, waarvoor u de luidsprekers configureert, dan is de optie LAGRE voor de centrum luidspreker niet beschikbaar. Dat komt de door de eisen die het Logic 7 proces stelt en duidt niet op een probleem met uw receiver.

NONE (geen) gekozen, wordt geen signaal naar de centrum kanaal uitgang gestuurd. De receiver werkt dan in een 'fantoom' centrum functie. De informatie van het centrum kanaal wordt verdeeld over de linker en rechter front luidsprekers en het laag van het centrum kanaal wordt naar de subwoofer gestuurd, mits L/R+LFE is gekozen in het item SUBWOOFER in dit menu; zie hieronder. Deze functie is nodig wanneer geen centrum luidspreker wordt gebruikt. Denk er aan dat wanneer de Logic 7 Cinema of Enhanced functie is gekozen wel een centrum luidspreker noodzakelijk is; de Logic 7 Music functie werkt prima zonder centrum luidspreker.

1. Nadat de keuze voor het centrum kanaal is gemaakt, drukt u op ▼ 14 op de afstandsbediening om de cursor te verplaatsen naar SURROUND.

2. Druk op ◀▶ 15 37 op de afstandsbedie- ning om de optie te kiezen die het beste de sur- round luidsprekers in uw systeem omschrijft, op basis van de definities op pagina 22.

Is SMALL (klein) gekozen, dan zal bij alle digitale surround functies het laag van de surround kanalen naar de front luidsprekers, indien geen subwoofer wordt gebruikt, of naar de subwoofer wanneer deze wel aanwezig is. Bij elke analoge surround functie hangt de laag sturing naar de achter luidsprekers af van de gekozen functie en de instelling van de subwoofer en de front luidsprekers.

Wanneer LARGE is gekozen wordt het volledige frequentiebereik naar de surround kanalen gestuurd (bij alle analoge en digitale surround-functies) en, met uitzondering van de Hall en Theater functies, wordt geen laag van de surround kanalen naar de subwoofer gestuurd. Wanneer NONE is gekozen, zal de surround informatie verdeeld worden over de uitgangen links front en rechts front. Merk op dat voor optimale weergave zonder surround luidsprekers gekozen dient te worden voor de Dolby 3 Stereo functie.

1. Zijn de instellingen voor de surround kanalen gereed, druk dan op ▼ 14 op de afstandsbediening om de cursor te verplaatsen naar SUBWOOFER.

2. Druk op ◀▶ 15 37 op de afstandsbediening om de optie te selecteren die best uw systeem omschrijft.

De beschikbare keuzes voor de opstelling van de subwoofer worden bepaald door de instellingen voor de andere luidsprekers, vooral de front links en rechts posities.

Wanneer de front links/rechts luidsprekers op SMALL staan wordt de subwoofer automatisch op SUB gezet, wat betekent dat deze actief is. Wanneer de front links/rechts luidsprekers op LARGE staan, zijn drie opties beschikbaar:

- Is geen subwoofer aangesloten op de AVR, druk dan op ◀▶ 15 37 op de afstandsbedie- ning, zodat NONE in het in-beeld menu ver- schijnt. Wordt deze optie gekozen, dan wordt alle laag informatie naar de front links/rechts 'hoofd- luidsprekers' gestuurd.

- Is wel een subwoofer aangesloten op de AVR, dan bestaat de optie de front links/rechts 'hoofd' luidsprekers het laag in alle gevallen te laten weergeven en de subwoofer alleen te activeren wanneer de AVR wordt gebruikt met een digitale bron die een speciaal Low Frequency Effects, of LFE geluidsspoor omvat. Dan kunnen zowel de hoofdluidsprekers als de subwoofer gebruikt worden voor het speciale laag van bepaalde films. Die optie wordt gekozen door op ◄▶ 15 37 op de afstandsbediening te drukken zodat LFE (LFE) in het in-beeld menu verschijnt.

- Wanneer een subwoofer is aangesloten en deze wordt gebruikt voor de laagweergave in combinatie met de hoofdluidsprekers front links/rechts, ongeacht het type programmabron of de gekozen surroundfunctie, druk dan op ◀/▶1537 op de afstandsbediening waarop L/R+LFE in het in-beeld menu verschijnt. Wordt deze optie gekozen, dan gaat een breedband signaal naar de front links en rechts hoofdluidsprekers. De subwoofer ontvangt de front links en rechts lage frequenties beneden de wisselfrequentie, die in het volgende item in dit menu wordt gekozen, als hierna beschreven, en tevens het LFE signaal.

9.Wanneer alle basisinstellingen voor luidspreker 'grootte' zijn gemaakt, kunt u profiteren van het Triple Crossover Systeem (drievoudig wisselfilter) van de AVR, waarmee het wisselfilter individueel kan worden ingesteld voor elke luidsprekergroep. In systemen met breedbandluidsprekers in het front, of waar verschillende merken luidsprekers in de diverse posities worden toegepast, kan het laag met grotere precisie dan ooit worden gerealiseerd. Het wisselpunt wordt bepaald door het

Systeemconfiguratie

ontwerp van de gebruikte luidsprekers en is de laagste frequentie die deze luidspreker kan weergeven.

Heeft u de EzSet metingen en berekeningen al uitgevoerd dan verschijnen de daar gevonden waarden. Geen verdere correctie is nodig tenzij u een specifiek item wilt veranderen en aan uw eigen smaak wilt aanpassen of een niet-standaard systeem opzet.

Voordat u iets aan de instellingen voor het crossoverpunt verandert, raden we u aan de wisselfrequentie voor elk van de drie groepen – front links/rechts, centrum front, en surround – door deze op te zoeken in desbetreffende handleidingen, op de website van de fabrikant of via de servicedienst. U heeft deze gegevens nodig bij de volgende instellingen.

De op de fabriek ingestelde standaardwaarde voor alle kanalen is 100 Hz. Mocht deze waarde acceptabel zijn, dan kunt u deze instelling overslaan. Om echter één van deze instellingen te wijzigen, kan het SPEAKER X-OVER worden gekozen als aangegeven in afbeelding 10.

Afbeelding 10

Om de instelling voor elk van de drie luidspreker-groepen Links/Rechts, Center of Surround te wijzigen, drukt u op ▲▼ 14 tot de cursor op de regel staat waaraan u iets wilt veranderen. Vervolgens drukt u op ◄► 15 37 tot de gewenste instelling verschijnt. De beschikbare wisselfrequenties waar beneden de lage frequenties naar de subwoofer worden gestuurd (of naar de front links/rechts luidsprekers wanneer de subwoofer op OFF staat) en niet naar het luidsprekerkanaal, zijn 40, 60, 80, 100, 120, 150 en 200 Hz. Kies de frequentie die overeenkomst met de informatie die u over uw luidsprekers heeft gevonden, of, wanneer een exacte overeenkomst niet voorhanden is, de waarde die het dichtst BOVEN de gewenste wisselfrequentie of laagfrequent limiet ligt. Dit om een 'gat' in het laag te voorkomen, omdat het systeem daar geen laag geeft.

Wanneer LARGE is gekozen voor de front luidsprekers en L/R+LFE als optie voor de subwoofer, wordt het geluid voor de front kanalen beneden de voor de L/R front luidsprekers gekozen wisselfrequentie (wanneer voor front "Small" - klein - is gekozen), naar zowel de front luidsprekers als de subwoofer gestuurd.

De wisselfilter instellingen voor Links/Rechts, Center en Surround worden gebruikt om te bepalen waar de lage frequenties naar toe moeten, afkomstig van de hoofdkanalen van een bron. De instelling voor de afgebeelde menuregel LFE wordt gebruikt voor het bepalen van een laagdoorlaatfilter punt voor de informatie in het Laag Frequent Effect (LFE) kanaal dat deel uitmaakt van het Dolby Digital en DTS gecodeerde signaal. Het LFE kanaal is de ".1" die u bij surround sound opgaven ziet en is beperkt tot lage frequencies, sommige mixen kunnen informatie bevatten die hoger in frequentie liggen dan uw subwoofer kan weergeven. Om te voorkomen dat niet-gewenste signalen naar de subwoofers worden gestuurd – die deze niet kunnen verwerken en geen ingebouwd laagdoorlaatfilter bezitten – kan op de LFE regel een instelling voor het laagdoorlaatfilter, dat deel uitmaakt van de signaaltoevoer van het LFE kanaal, worden gekozen. De beschikbare instellingen zijn dezelfde als die welke gekoppeld zijn aan elk van de vier beschikbare luidsprekerposities in dit submenu. Wij raden aan een frequentie te kiezen die iets hoger liegt dan bovengrens van de subwoofer, als aangegeven in de handleiding van de subwoofer. Druk op ◀► Navigeren ◆5 wanneer de cursor op de regel LFE staat om de juiste instelling te kiezen.

Denk er aan dat de wisselfrequentie voor de surround luidsprekers en de surround achter luidsprekers identiek is. Daarom is er geen wisselfrequentie voor de achter surround luidsprekers te kiezen of aangegeven.

Belangrijk: alle instellingen voor de wisselfrequenties zijn "Global", d.w.z. dat ze identiek zijn voor alle ingangen, ongeacht of de BASSMANAGER (zie boven) op "GLOBAL" of "INDEPENDENT" is ingesteld.

1. Wanneer alle luidsprekerkeuzes zijn gemaakt drukt u op ▼ 14 tot de cursor op de regel BACK TO MANUALSETUP (terug naar handinstelling) staat de druk vervolgens op instellen 16 om terug te gaan naar het Handinstelling submenu.

2. De luidsprekerinstelling kan op elk moment gewijzigd worden zonder het Full-OSD (volledig) menu in beeld op te roepen, door opluidsprekerkeuze 6 op het frontpaneel of op 38 op de afstandsbediening. Nadat de toets is ingedrukt verschijnt FRONT SPEAKER onderin het beeld en in de display 23.

Druk nu binnen vijf seconden op ◀▶ 7 op de voorzijde of op ▲▼ 14 op de afstandsbediening om een andere luidsprekerpositie te kiezen, of druk op instellen 12 16 om de instelling van de front luidsprekers links en rechts te wijzigen.

Nadat op instellen 12 16 is gedrukt en het systeem gereed is voor het wijzigen van de instelling voor de front luidsprekers, geven de in-beeld display en de display 23 FRONT LARGE of FRONT SMALL aan, afhankelijk van de huidige instelling. Druk op ◀/▶7 op de voorzijde of op ▲/▼ 14 op de afstandsbediening tot de gewenste instelling wordt aangegeven, gebruik makend van de eerder gegeven aanwijzingen omtrent 'grote' en 'kleine' luidsprekers, en druk dan op instellen 12 16.

Indien nog een ander luidsprekerpositie dient te worden gewijzigd, drukt u op ◀/► 7 het frontpaneel of op ▲/▼ 14 op de afstandsbedie- ning om een andere luid-sprekerpositie te kiezen, vervolgens drukt u op instellen 12 16 en dan op het frontpaneel, of op ◀/► 7 op het frontpaneel, of op de ▲/▼ 14 op de afstandsbedie- ning tot de gewenste luidsprekerpositie wordt aangegeven, en tenslotte weer op instellen 12 16 om de keuze te bevestigen.

Om u te helpen bij het maken van deze instellingen veranderen de indicaties luidspreker/

kanaal functie 14 telkens wanneer een luidsprekertype voor een bepaalde positie kiest. Licht alleen het binnenste symbool op dan is op SMALL ingesteld. Wanneer het middelste vakje en de twee buitenste vakjes met cirkeltjes erin verlicht zijn, dan is de luidspreker op LARGE ingesteld. Wanneer geen indicatie voor een luidsprekerpositie verschijnt, dan is die positie op NONE of 'geen luidspreker' ingesteld.

Opmerking: deze iconen zijn alleen beschikbaar bij het maken van wijzigingen in de opzet zonder de volledige in-beeld display.

Bijvoorbeeld, in de afbeelding hieronder staan alle luidsprekers op 'large' (groot) en een subwoofer is gekozen.

Vanwege de verschillende afstanden tussen de luisterpositie tot de front luidsprekers en de surround luidsprekers, is ook de tijd die het geluid nodig heeft om uw oren te bereiken verschillend. Door gebruik te maken van de vertraging kunnen deze verschillen in luidsprekerpositie en kamerakoestiek in uw luisterruimte of home theater gecompenseerd worden. Om de front, centrum en surround kanalen opnieuw te synchroniseren is het nodig eerst de afstand van de luister/kijk positie naar de front, centrum en surround luidsprekers (indien aanwezig) in meters te meten en te noteren.

24 SYSTEEMCONFIGURATIE

Systeemconfiguratie

Om de instelling te veranderen volgt u de aanwijzingen hieronder om de afstand tussen de plaats van de luidspreker en de hoofd luisterpositie in te voeren. Deze meting hoeft niet op de centimeter nauwkeurig te zijn daar het systeem zich richt op de algehele indruk, meer dan op de exacte plaats.

Naast het corrigeren van de vertragingstijd voor elke afzonderlijke luidsprekerpositie, kan bij de AVR als een der weinige A/V receivers, ook de vertraging voor alle luidsprekers van een groep gecorrigeerd worden. Deze functie heet A/V Sync Delay en compenseert voor vertragingen in het videobeeld die kunnen ontstaan door vertragingen in digitale videoschermen, video scalers, digitale kabel- of satellietsystemen en videorecorders. Met de juiste correctie van de A/V Sync Delay kunt u het lipsynchroon lopen van beeld en geluid in digitale videotoepassingen herstellen.

Kunnen de instellingen voor A/V Sync Vertraging alleen met de hand worden ingesteld daar het noodzakelijk is het programmamateriaal in beeld te bekijken tijdens het instellen van de vertraging voor desbetreffende bron. Dient de A/V Sync Vertraging als hieronder beschreven te worden ingesteld.

Vanwege de verschillen in werking van de diverse surround functies dienen ook de vertragingen individueel voor elke surround functie te worden ingesteld. Zijn echter de vertragingen ingesteld voor de surround functie met het maximum aantal kanalen, dan hoeven deze niet opnieuw te worden ingesteld voor die functie met minder kanalen.

Voorbeeld: wanneer de vertragingen voor Dolby Pro Logic IIx – Movie zijn ingesteld worden deze overgedragen aan de Dolby Pro Logic II – Movie functie. Wel dienen de vertragingen voor elke variant afzonderlijk te worden ingesteld, zoals Dolby Pro Logic – Music, Dolby Pro Logic – Game, Dolby Pro Logic, Dolby 3 Stereo.

De vertragingstijden zijn voor alle surround functies instelbaar. Hoewel alle kanalen in beeld verschijnen met de standaard of de later ingestelde afstanden, kunt u via het menusysteem de instellingen voor de actieve kanalen in de huidige surround functie instellen. Luistert u bijvoorbeeld naar muziek-CD's via de CD-ingang met DSP Surround Off dan kan alleen de vertraging voor front links, front rechts en de subwoofer worden ingesteld. De cursor slaat in het menu bij het instellen de niet in gebruik zijnde kanalen over. Daarom raden we u aan de eerste keer bij het instellen een 5.1 kanalen surround functie te kiezen, afhankelijk van het aantal luidsprekers in het systeem. Voor het instellen van de vertragingen bieden de Logic 7 functies de mogelijkheid alle kanalen in te stellen zonder dat een bron wordt afgespeeld.

Om het instellen te starten kiest u eerst DELAY ADJUST MENU (afbeelding 11). Staat het systeem nog niet op dat punt, druk dan op OSD 22 om het hoofdmenu op te roepen. Druk driemaal op ▼14 tot de cursor →op de regel MANUAL SETUP staat. Druk op S16 en roep het DELAY ADJUST menu op.

Afbeelding 11

Ga nu met de cursor → naar de regel UNIT en kies de gewenste eenheid voor afstand, feet of meter. Ga dan met de cursor → naar CENTER wasar de eerste instelling wordt gemaakt. Druk nu op ◀▶ 15 37 tot de juiste afstand van de front links luidspreker tot de luisterpositie wordt aangegeven. Druk dan eenmaal op ▼ 14 om naar de volgende regel te gaan.

De cursor → staat nu op de regel CEN zodat de vertraging van de center luidspreker kan worden ingesteld. Druk op ◀▶ 15 37 tot de afstand van de luisterpositie tot de center luidspreker is ingesteld. Herhaal dit voor alle actieve luidsprekerposities door op ▼ 14 te drukken en gebruik ◀▶ 15 37 om de instelling te wijzigen. Denk eraan dat deze laatste instelling alleen nodig is wanneer surround achter luidsprekers geïnstalleerd zijn en Dolby Digital als surround functie is gekozen.

Wanneer de vertraging voor alle luidsprekerpositions is ingesteld kunt u terugkeren naar het hoofdmenu door op ▲/▼ Navigatie 14 te drukken tot de →cursor op de regel BACK TO MASTER MENU (terug naar hoofdmenu) staat en u drukt op Set 16.

Heeft u echter een digitale videobron of een digitaal beeldscherm waardoor e.e.a. niet meer lipsynchroon is, kunt u de A/V Sync correctie gebruiken om het audiosignaal dat naar alle kanalen gaat te vertragen (in tegenstelling tot de individuele instellingen), zodat beeld en geluid weer synchroon lopen. Wij raden u aan deze instelling te maken met de directe instellingen op de afstandsbediening als hieronder aangegeven. Zo kunt u dan het beeld zien terwijl u corrigeert; het is echter ook mogelijk de instelling in het menu te maken.

De vertraging kan op elk moment tijdens het kijken via de afstandsbediening worden gecorrigeerd door op Vertraging 36. De A/V Sync Vertraging is de eerste en kan worden gecorrigeerd door binnen 5 seconden op Set 36 te drukken nadat A/V SYNC DELAY in beeld en op de onderste regel van de display 23 verschijnt. Druk dan op ◀▶15 37 om de gewenste instelling van de vertraging in te voeren zodat audio en video synchroon lopen. Druk nogmaals op Set 16 om de instelling te openen.

Denk er aan dat de A/V Sync vertraging voor elke videobron anders is en dat dus verschillende instellingen voor alle aangesloten apparaten op de Video 1, 2 en 3 ingangen.

Systeemconfiguratie

Om een van de afzonderlijke luidspreker posities direct te wijzigen drukt u op Luidsprekerkeuze

36 en dan op ▲/▼ 14 om de gewenste positie te kiezen zodra de naam in beeld en in de onderste regel van de display 23 verschijnt.

Wanneer de naam van de luidsprekerpositie die u wilt corrigeren verschijnt, drukt u binnen 5 seconden op Set 16. Druk op ◀/► 15 37 om de gewenste vertraging voor die luidspreker in te voeren en druk op Set 16 om deze vast te leggen. Dan kunt u met ▲/▼ 14 om een andere positie te kiezen, of wacht vijf seconden waarna het systeem naar normaal gebruik terugkeert.

De vertraging kan op elk moment tijdens het kijken via de afstandsbediening worden gecorrigeerd door op Vertraging 36.

Om een van de afzonderlijke luidspreker posities direct te wijzigen drukt u op Luidsprekerkeuze

36 en dan op ▲/▼ 14 om de gewenste positie te kiezen zodra de naam in beeld en in de onderste regel van de display 23 verschijnt. Wanneer de naam van de luidsprekerpositie die u wilt corrigeren verschijnt, drukt u binnen

5 seconden op Set 16. Druk op ◀/▶ 15 37 om de gewenste vertraging voor die luidspreker in te voeren en druk op Set 16 om deze vast te leggen. Dan kunt u met ▲/▼ 14 om een andere positie te kiezen, of wacht vijf seconden waarna het systeem naar normaal gebruik terugkeert.

Instellen uitgangsniveau

Het instellen van de uitgangsniveaus is een belangrijk onderdeel van het configuratieproces bij een surround sound product. Het is in het bijzonder belangrijk bij een Dolby Digital ontvanger als de AVR, aangezien de juiste uitgangssignalen ervoor zorgen dat het filmgeluid met de juiste richting en intensiteit wordt weergegeven.

Opmerking: iuisteraars zijn vaak onzeker over werking van de surround kanalen. Sommigen menen dat er altijd geluid uit alle luidsprekers moet komen, terwijl er juist voor het merendeel van de tijd weinig of geen geluid uit de surround kanalen komt. Dat komt omdat ze alleen gebruikt worden wanneer een regisseur of geluidstechnicus daar specifiek een geluid toevoegt om een klankbeeld te creëren, een geluidseffect of een actie te laten bewegen van het front van de kamer naar de achterzijde. Wanneer de uitgangsniveaus correct zijn ingesteld, is het normaal dat de surround luidsprekers slechts zo nu en dan actief zijn.

Het volume van de achter luidsprekers extra verhogen kan juist de illusie van een omringend klankbeeld teniet doen, in afwijking van de manier waarop het geluid in een bioscoop of concertzaal wordt ervaren.

Wanneer u het systeem al gekalibreerd heeft met EzSet zijn de aangegeven niveau instellingen het resultaat van metingen van EzSet. Er zijn geen verdere correcties nodig tenzij u een specifiek item wilt veranderen vanwege smaak of een niet-standaard systeemconfiguratie.

BELANGRIJK: het uitgangsniveau kan apart worden ingesteld voor elke digitale en analoge surround functie. Daarmee kunnen niveauverschillen tussen de luidsprekers gecompenseerd worden, en tevens kunnen verschillen afhankelijk van de gekozen surround functie, of het niveau van bepaalde luidsprekers naar eigen inzicht verhoogd of verlaagd worden. Denk er aan instellingen die gemaakt zijn voor een surround functie ook effectief zijn voor alle ingangen die gerelateerd zijn aan die surround functie.

Voor het instellen van de uitgangsniveaus er voor zorgen dat alle luidsprekers correct zijn aangesloten.

Voor een gemakkelijke opzet volgt u onderstaande aanwijzingen vanuit de meest gebruikte luisterpositie:

1. Controleer of alle luidsprekers op de juiste manier zijn geconfigureerd op LARGE en SMALL als eerder beschreven en schakel zono-dig de in-beeld display uit.

2. Stel het volume zo in dat -1.5 wordt aangegeven, als aangegeven in de in-beeld display en de display 23.

3. Kies een willekeurige ingang die gekoppeld is aan de surround functie waarvan u het uitgangsniveau wilt veranderen. Vergeet niet dezelfde correcties te maken met alle andere surroundfuncties gecombineerd met de gebruikte ingangen.

4. Handinstelling is het gemakkelijkst via het CHANNEL ADJUST (kanaal corrigeren) menu (Afb. 12). Staat het hoofdmenu nog in beeld druk dan op ▼14 tot de in-beeld → cursor naast MANUAL SETUP staat. Bent u niet in het hoofdmenu, druk dan op in-beeld display 22 om het MASTER MENU (Afb. 1) op te roepen en druk vervolgens driemaal op, zodat de ▼14 cursor u op de regel uitgangsniveaus staat. Druk op instellen 16 om het MANUAL SETUP line. Druk op Set 16 om het MANUAL SETUP menu op te roepen (afbeelding 8) en ga naar beneden tot de cursor →op de regel CHANNEL ADJUST staat en druk op Set 16.

Afbeelding 12

Wanneer het CHANNEL ADJUST menu voor het eerst verschijnt, is het testsignaal uitgeschakeld. Gebruik ▲▼ 14 om een kanaal voor correctie te kiezen met een externe bron, zoals een testdisc, om de uitgangsniveaus te beoorde- len. Wanneer de cursor → op de regel van het te corrigeren kanaal staat drukt u op ◀► 15 37 om het niveau te verhogen of te verlagen. Voordat u zelf gaat instellen, raden we u aan eerst de ingebouwde testtoongenerator van de AVR te gebruiken die automatisch een signaal naar alle kanalen stuurt om te controleren of alle luidsprekerverbindingen correct zijn gemaakt.

1. Schakel de testtoon in en laat deze automatisch over de kanalen circuleren over de kanalen waarvan voorheen luidsprekers zijn geconfigureerd (zie pagina 22). Druk nu op ▲/▼

14 tot de cursor → op de regel TEST TONE SEQ in het menu staat. Druk dan op 15 37 tot AUTO wordt aangegeven. Op dat moment start ook het testsignaal, circuleert rechtsom door de kamer, laat elke luidspreker twee seconden horen en schakelt naar de volgende luidsprekerpositie. De cursor → knippert naast de actieve luidspreker om aan te geven van welke luidspreker u signaal dient te horen.

BELANGRIJK: omdat dit testsignaal een veel lager niveau heeft dan normale muziek dient u het volume, na de instelling van alle kanalen, terug te nemen. Het juiste volume dient weer hersteld te zijn VOORDAT u terugkeert in het hoofdmenu en het testsignaal uitgeschakeld wordt.

Opmerking: vergeet niet te controleren of de luidsprekers correct zijn aangesloten. Terwijl het testsignaal rond gaat controleert u of het geluid ook werkelijk komt van de luidspreker die in de display 23 wordt aangegeven. Zou dat bij een luidspreker niet kloppen, schakel de AVR dan uit met de netschakelaar 1 en controleer de luidsprekeraansluitingen en eventuele verbindingen naar externe versterkers om er zeker van te zijn dat alle luidsprekers met de juiste kanalen zijn verbonden.

1. Nadat u de luidsprekerposities gecontroleerd heeft, laat u het testsignaal weer rondgaan en luistert u of een kanaal luider klinkt dan de andere. Met de front luidspreker links als referentie drukt u op ▲/▼ 14 op de afstandsbe-

Systeemconfiguratie

diening om alle luidsprekers op hetzelfde niveau te brengen. Merk op dat drukken op

15 37 het testsignaal op dat kanaal zal blijven om de tijd te geven de afregeling te maken. Laat u de toets los dan gaat de ruis na vijf seconden weer rond. De cursor → u in beeld kan ook direct naar de af te regelen luidspreker verplaatst worden met de ▲/▼ 14 toetsen op de afstandsbediening.

1. Ga door met het regelen van de afzonderlijke luidsprekers tot ze alle hetzelfde volume hebben. Merk op dat de regelingen alleen gemaakt dienen te worden met ◀▶ 15 37 op de afstandsbediening, NIET met de volumeregeling.

Gebruikt u een geluidsdrukmeter (SPL) voor een exacte instelling met het testsignaal, zet de volumeregelaar 40 dan op -15 dB en stel het niveau voor elk kanaal zo in dat de meter 75 dB aangeeft, C-gewogen, traag. (C-weighted, slow). Nadat de instellingen zijn gemaakt draait u het volume weer terug.

U kunt deze instellingen van elk kanaal ook geheel zelf maken door op ▲/▼ 14 te drukken tot de cursor →op de regel TESTTONE SEQ in het menu staat om vervolgens me▶ 15 37 MANUAL (handbediening) te markeren. In de MANUAL functie start het testsignaal ook direct, maar gaat alleen naar een andere luidspreker door op ◀/▶ 15 37. te drukken. Wanneer de handinstelling actief is kan de testtoon worden uitgeschakeld door op ▲/▼ 14 te drukken tot de cursor →op de regel TEST TONE staat en dan me▶ 15 37 OFF (uit) te markeren.

Wanneer u vindt dat de niveaus onaangenaam laag of hoog liggen, kunt u de procedure herhalen. Ga terug naar stap 2 en stel het hoofdvolume iets hoger of iets lager in, passend bij uw kamer en uw eigen voorkeur. U kunt de procedure zo vaak herhalen als u wilt om het gewenste resultaat te bereiken. Om eventuele schade aan uw gehoor of de apparatuur te voorkomen, wijzen we er op dat het hoofdvolume liever niet boven 0 dB ingesteld moet worden.

Wanneer alle kanalen hetzelfde volume hebben is het instellen voltooid. Gebruik ▲/▼ 14 om de cursor →naar de regel TEST TONE te verplaatsen en druk op ◀/► 15 37 tot het woord OFF (uit) verschijnt om het testsignaal uit te schakelen.

Denk er aan dat telkens wanneer een bepaalde surround functie wordt gekozen, ook voor een andere bron, deze uitgangsniveau instelling zal worden gekozen. Toch dienen de uitgangsniveaus onafhankelijk voor elke surround functie te worden ingesteld, ook voor varianten als Dolby Pro Logic II – Movie en Dolby Pro Logic II – Music. Het mag ingewikkeld lijken maar het is noodzakelijk om de prestaties van de AVR 145 te optimaliseren wanneer verschillende methoden worden gebruikt om audiosignalen naar de verschillende kanalen te sturen. De AVR neemt de instellingen over van de ene functie naar dezelfde in een andere kanaalconfiguratie, zoals Dolby Pro Logic II – Movie en Dolby Pro Logic II – Movie. Desgewenst, als een korte methode om te beginnen, kunt u de niveaus voor Dolby Pro Logic II – Movie instellen en deze kopieren voor alle Dolby functies en alleen die invoeren voor de luidsprekers die voor die functie nodig zijn. Later corrigeert u de niveaus dan op het gehoor door naar de verschillende bronnen te luisteren en niet op het testsignaal. Zie pagina 36 voor nadere informatie over het afstellen van de uitgangsniveaus op extern bronmateriaal.

Opmerking: het uitgangsniveau van de subwoofer kan niet gecorrigeerd worden met behulp van het testsignaal. Om het niveau van de subwoofer te corrigeren volgt u de stappen voor het instellen van het uitgangsniveau op pagina 40.

Wanneer alle kanalen hetzelfde niveau hebben is de afregeling gereed. Zet nu met volume 40 het niveau op ca. -40 dB, anders zal het afspeel-niveau te hoog zijn zodra de muziek begint te spelen. Om dit menu te verlaten drukt u op ▲/▼ 14 tot de cursor →u in beeld naast de regel BACK TO MASTER MENU staat en u d op instellen 16 om het testsignaal uit te schakelen en terug te keren naar het MASTER MENU.

De uitgangsniveaus kunnen ook afgeregeld worden door de afzonderlijke toetsen en het Semi-OSD systeem te gebruiken. Om op deze manier de uitgangsniveaus te regelen drukt u op test-signaal 9. Vanaf het moment dat u op de toets drukt gaat het testsignaal, zoals eerder beschreven, rond. Het juiste kanaal vanwaar u het testsignaal wilt horen, wordt aangegeven in het onderste derde deel van het beeld en in de display 23. Als een extra aanwijzing wordt het juiste kanaal, terwijl het testsignaal rondgaat, ook aangegeven door de luidspreker/kanaal keuze 14, door een knipperende letter in het correcte kanaal. Draai het volume 40 hoger tot u de ruis duidelijk kunt horen.

Om het uitgangsniveau te regelen drukt u op ▲/▼ 14 op de afstandsbediening tot het gewenste niveau in de display of in beeld wordt aangegeven. Zodra u de toetsen loslaat gaat het testsignaal na vijf seconden opnieuw rond.

Wanneer alle kanalen hetzelfde uitgangsniveau hebben, zet u met volume 40 het niveau op ca. -40 dB, anders zal het afspeelniveau te hoog zijn zodra de muziek begint te spelen. Daarna drukt u op testsignaal 9 om de testtoon uit te schakelen en het proces af te ronden.

BELANGRIJK: se afregeling van het uitgangs-niveau zal niet effectief zijn voor alle ingangen, maar alleen voor de werkelijk geselecteerde surroundfuncties. Om ook effectief te zijn voor een andere functie, kiest u die functie (met welke ingang dan ook) en u herhaalt de boven omschreven inregeling. Zo kunt u verschillen in niveaus tussen luidsprekers, die per surround-functie kunnen verschillen, compenseren, of het niveau van bepaalde luidsprekers opzettelijk verhogen of verlagen, e.e.a. afhankelijk van de gekozen surroundfunctie.

Nadat een ingang voor de surroundfunctie, digitale ingang (indien van toepassing) en luidsprekertypen is ingesteld, keert u terug naar de INPUT SETUP regel in het MASTER (hoofd) menu en u voert de instellingen in voor elke te gebruiken ingang in. In de meeste gevallen wijken alleen de digitale ingang en de surround functie af van de ene en de andere ingang, terwijl het luidsprekertype meestal hetzelfde zal (ingangen ingesteld op GLOBAL). Desgewenst kunnen echter ook verschillende luidsprekertypen worden ingesteld, of luidsprekers per gebruikte ingang in- of uitschakelen.

Zodra de op de vorige pagina beschreven instellingen zijn gemaakt kan de AVR gebruikt worden. Hoewel er nog extra instellingen gemaakt kunnen worden, dient dit bij voorkeur te gebeuren nadat u naar meerdere bronnen heeft geluisterd met verschillende soorten bronmateriaal. Deze systeeminstellingen worden beschreven op pagina 37 en 38 van deze handleiding. Bovendien kan elke instelling die u in het begin gemaakt heeft, later gewijzigd worden.

Bij het toevoegen van nieuwe of andere bronnen of luidsprekers, of u wilt de instelling corrigeren naar uw eigen smaak, volgt u eenvoudig de aanwijzingen voor het veranderen van de parameter als hiervoor beschreven. Denk er aan dat alle wijzigingen op elk moment, ook bij gebruik van afzonderlijke toetsen, in het geheugen van de AVR worden opgeslagen, ook wanneer deze geheel wordt uitgeschakeld, tenzij deze wordt gereset (zie pagina 47).

Nu u klaar bent met de instelling en configuratie van de AVR staat u op het punt het beste in muziek en home theater weergave te beleven. Veel plezier!

Bediening

Overzicht Surroundfuncties

DOLBY DIGITAL Alleen beschikbaar met digitale bronnen, Dolby Digital gecodeerd. Maximaal vijf audiokanalen en een speciaal kanaal voor Low-Frequency Effects.

DTS 5.1 Wanneer de luidspreker configuratie is ingesteld voor 5.1 kanaals gebruik, is de DTS 5.1 functie beschikbaar bij het afspelen van DVD, audio muziek of laserdisc gecodeerd met DTS data. DTS 5.1 biedt maximaal vijf gescheiden audiokanalen en een speciaal laagfrequent effect kanaal.

Dolby Pro Logic II Dolby Pro Logic II is de nieuwste versie van de baanbrekende surround technologie van Dolby Movie Laboratories, dat de discrete breedband links, rechts, centrum, rechts surround en links surround Music kanalen decodeerde van matrix surround gecodeerde programma's en conventionele stereobronnen Dolby Pro Logic bij analoge ingangen, of een digitale ingang met PCM of Dolby Digital 2.0 opnamen. De Dolby Pro GAME Logic II Movie functie is geoptimaliseerd voor filmgeluid opgenomen in matrix surround en levert gescheiden centrum, links achter en rechts achter signalen, terwijl de Pro Logic II Music gebruikt wordt met muziekprogramma's die zijn opgenomen in matrix surround of zelfs in gewoon stereo, met gescheiden links en rechts signalen in alle gevallen. De Pro Logic II functie biedt indrukwekkende vijfkanaals weergave van conventionele stereo opnamen. Game biedt speciale effecten die naar de surround kanalen worden gestuurd terwijl de volle impact wordt bereikt met de subwoofer, zodat de speler geheel wordt opgenomen in de sfeer van het videospelletje.

Logic 7 Cinema Exclusief voor Harman Kardon AV receivers is Logic 7 een moderne functie die maximale surround Logic Musi informatie uit surround gecodeerde programma's of conventioneel stereo materiaal haalt. Afhankelijk van het aantal luidsprekers dat u gebruikt en de keus die is gemaakt in het SURROUND SELECT menu zijn de 5.1 versies van de Logic 7 functies beschikbaar wanneer de 5.1 optie is gekozen. De Logic 7 C (Cinema) functie wordt gekozen voor elke bron die Dolby Surround of identieke matrix codering bevat. Logic 7 C biedt een betere verstaanbaarheid in het centrum kanaal en een betere plaatsing van geluiden bij bewegingen die daardoor veel realistischer zijn dan bij voorgaande technieken. De Logic 7 M of Music functie wordt gebruikt bij analoge of PCM stereo bronnen. Logic 7 M verbetert het effect door een breder front te bieden en meer ambiance achter. Beide Logic 7 functies sturen tevens laagfrequent informatie naar de subwoofer (indien geïnstalleerd en geconfigureerd) voor optimale impact van de bas.

Bediening

Overzicht Surroundfuncties
FUNCTIE EIGENSCHAPPEN

DTS Neo:6 Cinema Deze beide functies zijn beschikbaar wanneer een analoge bron wordt gebruikt voor het creëren
DTS Neo:6 Music	van een meerkanalen surround weergave van conventionele matrix gecodeerde en traditionele stereobronnen. Kies de Cinema versie van Neo:6 wanneer een programma met analoge matrix surround codering wordt afgespeeld. Kies de Music versie van Neo:6 voor optimale processing van niet-gecodeerd tweekanaals stereoprogramma's.Bij het kiezen van een DTS Neo:6 Cinema functie, kunnen 3- of 5-kanalen configuraties beschikbaar zijn, afhankelijk van het aantal luidsprekers in het systeem. Gebruik de 3-kanalen functie wanneer alleen een front links en rechts en een center luidspreker ter beschikking staan; surround kanalen informatie wordt dan ook naar die luidsprekers gemengd. De 5-kanalen functie is alleen beschikbaar wanneer u de surround luidsprekers als actief heeft geconfigureerd.
DTS 96/24 DTS 96/24 is een hoge resolutie formaat dat gebruik maakt van een 96 kHz sampling frequentie en een bit-rate van 24 bits en daarmee meer informatie geeft dat de harmonischen van het bronmateriaal versterkt.De AVR signaleert en decodeert DTS 96/24 materiaal automatisch en geeft het weer zoals door de artiest bedoeld.
Dolby 3 Stereo Gebruikt de informatie van een surround of tweekanalen stereo programma voor het creëren van center kanaal informatie. Daarnaast wordt de informatie die normaal gesproken naar de surround achter luidsprekers gaat, nu gemengd met de front links en front rechts kanalen voor extra realistische weergave.Gebruik deze functie wanneer u wel een center luidspreker, maar geen surround luidsprekers heeft.
Dolby Virtual Speaker Dolby Virtual Speaker technologie maakt gebruik van de nieuwe generatie algoritmes die de Referentie dynamiek en surround sound effecten van een exact 5.1 kanaals luidsprekersysteem weer te geven via Breed alleen de front links en rechts luidsprekers. In de Referentie Functie wordt de schijnbare breedte van het frontbeeld bepaald door de afstand tussen de twee luidsprekers. De functie Breed geeft een nog breder frontbeeld wanneer de beide luidsprekers wat te dicht bij elkaar staan.
THEATER Matrix surround decoding voor standaard bioscoop of theater met stereo en zelfs zuiver mono bronnen.
HALL 1 en HALL 2 Beide bieden matrix surround decoding en simuleren een medium grote zaal met stereo en zelfs mono bronnen.
5-Kanaals Stereo Deze functie maakt gebruik van de multi-luidspreker opstelling en plaatst het stereosignaalzowel voor als achter in de kamer. Afhankelijk van de configuratie van de AVR op 5.1 gebruik, is altijd één functie beschikbaar, niet beide. Ideaal voor het afspelen van muziek b.v. op een feestje, met identieke signalen op front en achter links en op front en achter rechts. De centrum luidspreker krijgt een monosig- naal van in fase materiaal van links en rechts
Surround Uit (stereo) Deze functies schakelen alle surround processing uit en zorgen voor zuivere links rechts
Surround Uit (passeren) DSP Surround Uit	weergave van tweekanaals stereo materiaal. De Surround Uit (Bypass) worden alleen gebruikt met analoge bronnen en vrijwaart het signaal van elke beïnvloeding op de weg naar de luidspreker en subwoofer uitgangen door alle digitale processing over te slaan. Digitale Bas Management is in Surround Uit niet beschikbaar. De DSP Surround Uit functie kan met elke analoge of digitale functie gebruikt worden, daar het signaal digitale bas management ondergaat om de verdeling van de lage frequenties tussen de hoofdluidsprekers en een subwoofer te optimaliseren.
Dolby HeadphoneDH1DH2DH3	Dolby Headphone geeft het klankbeeld van een vijf luidspreker surround systeem via een stereo hoofdtelefoon weer. De DH1 functie geeft de hoofdtelefoon weergave het karakter van een kleine, goed gedempte kamer en is geschikt voor zowel films als muziekopnamen.De DH2 functie geeft een kamer met meer akoestiek en is bijzonder geschikt voor muziekweergave. De DH3 geeft een grote kamer, als een concertzaal en bioscoop.

Bediening

Basisbediening

Nadat u de installatie en de configuratie van de AVR heeft voltooid, kan het apparaat in gebruik worden genomen en kunt u ervan gaan genieten. Voor optimaal plezier van uw nieuwe receiver gaat u als volgt te werk:

Inschakelen van de AVR

- Wanneer u de AVR voor het eerst in gebruik neemt drukt u op de netschakelaar 1 op het frontpaneel om het apparaat in te schakelen. Het apparaat komt dan in de standby positie, als aangegeven door de blauwe kleur van de lichtnetindicatie 3. Vanuit de standby positie kan het apparaat worden ingeschakeld door op standby 2 of op ingangskeuze 15 op het frontpaneel te drukken, of op AVR keuze 6. Merk op dat de lichtnetindicatie 3 groen wordt. Het apparaat schakelt nu in op de laatst gebruikte bron. Het apparaat kan ook ingeschakeld worden door op een van de ingangskeuze 5 6 7 8 of ingangskeuze 15 op de voorzijde.

Opmerking: na op ingangskeuze ⑤ (uitgezonderd VID3) gedrukt te hebben, drukt u op AVR keuze ⑥ om de afstandsbediening de AVR functie te laten besturen.

Om het apparaat uit te schakelen aan het einde van een luistersessie drukt u eenvoudig op standby 2 op het frontpaneel of op uitschakelen 4 op de afstandsbediening. De voeding naar een apparaat dat op de geschakelde lichtnetuitgang 17 op de achterzijde is aangesloten, zal spanningsloos worden en de lichtnet indicatie 3 wordt oranje. Als de afstandsbediening gebruikt wordt om het apparaat uit te schakelen, gaat het systeem eigenlijk in standby, als wordt aangegeven door de oranje kleur van de lichtnetindicatie 3.

Bent u gedurende langere tijd afwezig, dan is het verstandig om het apparaat helemaal uit te zetten met de netschakelaar 1.

Opmerking: alle voorkeurposities in het geheugen kunnen verloren gaan wanneer het apparaat langer dan twee weken spanningloos blijft of de netschakelaar 1 uit staat.

Gebruik sluimerfunctie

- Om de AVR te programmeren voor automatische uitschakeling, drukt u op sluimer-functie 10 op de afstandsbediening. Telkens wanneer op deze toets wordt gedrukt wordt de tijd tot het uitschakelen verkorten in de volgende reeks:

de sluimerfunctie wordt aangegeven onder display 23 en telt terug tot de tijd verstreken is.

Wanneer de ingestelde sluimertijd is verstreken wordt het apparaat automatisch uitgeschakeld (standby). Denk er aan dat de helderheid van de display wordt gehalveerd zodra een sluimertijd is geprogrammeerd. Om de sluimerfunctie te laten vervallen drukt u op sluimerfunctie 10 en u houdt deze vast tot de display naar de normale helderheid terugkeert en de indicatie SLEEP OFF in de display 23 verschijnt.

Ingangskeuze

- Om een bron te kiezen drukt u op een van de ingangskeuze 5 7 8 op de afstandsbediening.

Opmerking: na op ingangskeuze ⑤ gedrukt te hebben, drukt u op AVR keuze ⑥ om de afstandsbediening de AVR functie te laten besturen.

- De bron kan ook gewijzigd worden door op ingangskeuze 15 op het frontpaneel te drukken. Telkens wanneer u de toets indrukt zal de volgende bron in de reeks beschikbare bronnen gekozen worden.

- Wanneer een andere ingang wordt gekozen schakelt de AVR automatisch naar de digitale ingang (indien gekozen), de surroundfunctie en de luidsprekerconfiguratie die tijdens het configureren voor die bron is geprogrammeerd.

- De Video 3 ingangen 21, Optisch Digitale Ingang 3 18, of de Coax Digitale Ingang 3 20 op de voorzijde kunnen gebruikt worden om tijdelijk een videospelletje of een camcorder op het entertainment systeem aan te sluiten.

- Wanneer er een andere bron wordt gekozen, zal de naam van deze bron tijdelijk onderin beeld verschijnen. De naam verschijnt ook in de display 23, en een blauwe LED licht op naast de naam van de bron bij de ingangsindicatie 28.

- Wanneer een pure audiobron (tuner, CD, tape, 6 kanaals directe ingang) wordt gekozen, blijft de laatst gebruikte video ingang verbonden met de video uitgangen 25 en video monitor uitgang 17. Zo kan tegelijkertijd naar verschillende bronnen worden gekeken en geluisterd.

- Wanneer T-Bridge Media Player (DMP) als bron is gekozen en een geschikte Apple iPod is geplaatst in de extra leverbare Harman Kardon

Bridge die is verbonden met DMPge

9 op de achterzijde, verschijnen aanwijzingen in beeld op een monitor die is verbonden met Video Monitor Uitgang 12 van de AVR en kan de afstandsbediening worden gebruikt om de iPod te navigeren en toegang te krijgen tot de vele functies. De aanwijzingen verschijnen ook in de display op de voorzijde en de accu van de iPod kan worden opgeladen. Zie de handleiding van de Br Bridge iPod voor nadere informatie.

- Wanneer een videobron wordt geselecteerd, zal het audiosignaal naar de luidsprekers gestuurd worden en het videosignaal naar de juiste

Monitor uitgang 12 en kan deze, op een TV monitor die is aangesloten op de AVR, bekeken worden. Wanneer een component videobron is verbonden met een Video 1 22, Video 2 20

Component Ingang, wordt deze geleid naar de Component Video Uitgang 21. Zorg ervoor dat uw TV is ingesteld op de juiste ingang om het geschikte videosignaal te zien (composiet, S-video of component video, zie Opmerkingen over S-Video op pag. 14).

6-Kanaals Directe Ingang

De B CH DIRECT INPUT wordt gebruikt wanneer aangesloten bron een eigen bass-management systeem bezit. Van deze ingang gaat het signaal direct naar de volumeregelaar zonder enige analoge of digitale omzetting en de niet-gebruikte ingangen worden uitgeschakeld zodat er geen ongewenste stoorsignalen in het systeem kunnen doordringen.

Denk er aan dat wanneer de 6-Kanaals Directe ingang wordt gebruikt, geen surround functie kan worden gekozen daar de externe processor dan de functie bepaalt. Bovendien verschijnt er geen signaal op de opname uitgangen en geen laagprocessing wanneer de 6-Kanaals Directe ingang wordt gebruikt en de klankregeling en balans werken niet.

Bediening

Instellingen en Gebruik Hoofdtelefoon

• Stel het volume naar wens in met volume 27 op het frontpaneel of volume hoger/lager 40 op de afstandsbediening.
• Om alle luidsprekers tijdelijk uit te schakelen druk u op de toets muting 39. Dit zal het signaal naar alle luidsprekers en de hoofdtelefoon onderbreken, maar heeft geen invloed op een lopende opname of kopieren. Is het geluid van het systeem uitgeschakeld, dan knippert MUTE in de Display 23. Druk nogmaals op Mute 39 om naar normaal gebruik terug te keren.
• Om een 'rechte' frequentiekarakteristiek te krijgen en de klankregeling en de balans van de AVR uit te schakelen drukt u op klankregeling in/uit 8 zodat de indicatie Tone Off tijdelijk in de display 23 verschijnt. Om de regeling weer in te schakelen drukt u nogmaals op klankregeling in/uit 8 zodat Tone In tijdelijk in de display 29 verschijnt.
• Om alleen te luisteren sluit u een hoofdtelefoon met 6,3 mm stereo jackplug aan op de hoofd-telefoonuitgang 4 op het frontpaneel. Merk op dat wanneer de plug van de hoofdtelefoon wordt aangesloten, het woord DOLBY H:BP kort door de display 23 loopt en dat alle luidsprekers uitgeschakeld worden. Wanneer de plug wordt uitgetrokken zullen de luidsprekers weer ingeschakeld worden.
• Wanneer de hoofdtelefoon in gebruik is, kunt u de Dolby Headphone functie gebruiken wat meerruimte geeft aan het luisteren met hoofdtelefoon. Druk op Dolby Functie 23 of op Surround Funtiegroep 5 om te kiezen uit de drie Dolby Headphone functies.

Keuze Surround Functies

Eén van de belangrijkste eigenschappen van de AVR 145 is de mogelijkheid een volledig meerkanaals surround klankbeeld weer te geven van digitale bronnen, analoge matrix gecodeerde programma's en standaard stereo en zelfs mono programma's.

Voorbeeld: CD's, films of TV-programma's die het logo dragen van één van de belangrijke surround coderingsprocessen, zoals Dolby Surround, dienen afgespeeld te worden hetzij in de Dolby Pro Logic II Movie (bij film) of Music (bij muziek) surround functie, met een willekeurige DTS Neo:6 functie of de exculsieve Harman Kardon Logic 7 Movie Functie, zodat een breedbandig 5.1 kanalen surround signaal wordt verkregen van surround gecodeerde programma's bij een stereo links/rechts signaal, precies zoals het was opgenomen; anders gezegd, het geluid van links achter hoort u alleen aan die zijde. Nadere details in de tabel op pagina 28-29.

Denk er aan dat Dolby Digital 2.0 signalen (bijv. 'D.D. 2.0' nummers op DVD) die gecodeerd zijn met Dolby Pro Logic informatie en binnenkomen via een digitale ingang automatisch in Dolby Pro Logic II Movie worden afgespeeld (als aanvulling op de Dolby Digital functie) en in 5.1 kanaals surround worden weergegeven (zie ook Dolby Digital op pagina 32).

Voor een breed en omringend geluid en duidelijke bewegingen met analoge stereo opnamen kiest u Dolby Pro Logic II Music of Emulation functie of het exclusieve Harman Kardon Logic 7 Music voor een dramatische verbetering vergeleken met Dolby Pro Logic (I) van voorheen.

Opmerking: wanneer een programma is gecodeerd met matrix surround informatie blijft deze informatie behouden zolang het programma in stereo wordt uitgezonden. Kortom, films met surround geluid kunnen op elke analoge wijze worden gedecodeerd: Pro Logic II Cinema, Logic 7 Cinema of DTS Neo:6 Cinema wanneer ze via conventionele TV-zenders, kabel of betaal-TV of satelliet worden uitzonden. Bovendien worden er steeds meer TV-programma's, sportuitzendingen, hoorspelen en muziek-CD's opgenomen met surround geluid. U kunt een overzicht van deze programma's bekijken op het web van Dolby Laboratories: www.dolby.com.

Zelfs wanneer een programma niet genoteerd staat als met internationale surround informatie kan het zijn dat de Dolby Pro Logic II Music, DTS NEO:6 Music of Logic 7 Music of Enhanced functie uitstekende surround weergave biedt, door gebruik te maken van de natuurlijke surround informatie die in alle stereo-opnamen aanwezig is.

Probeer daarom bij stereoprogramma's zonder surround informatie de Theater, Hall en 5 kanaals stereo functies (vooral effectief met oudere 'extreme' stereo opnamen) en met monoprogramma's raden we aan de Theater of Hall functies te proberen.

Surround functies kunnen zowel op de voorzijde als op de afstandsbediening worden gekozen. Om via het frontpaneel een nieuwe surround functie te kiezen, drukt u eerst op Surround Functiegroep 5 tot de gewenste hoofdgroep zoals Dolby, DTS of Logic 7 is gekozen. Druk dan op Surround functie 9 om de specifieke individuele surround functie te kiezen.

Om via de afstandsbediening een surround functie te kiezen kiest u eerst de functiegroep waarin zich de gewenste functie bevindt: Dolby 23,

De eerste keer dat de toets wordt ingedrukt, verschijnt de functie van die groep die actief is, dan wel de eerste beschikbare functie wanneer een andere actief is. Om door de verschillende functies in de groep te schakelen drukt u nogmaals tot de gewenste functie in de display 23 en inbeeld verschijnt.

Om een DSP functie te kiezen (Hall 1, Hall 2, Theater, VMAx Near of VMAx Far) drukt u herhaaldelijk op Surround Functie ⑪ om de beschikbare functies te doorlopen.

Wanneer de geluidsfunctie verandert zal een blauwe LED oplichten naast de gekozen functie bij de Surround Functie 19 in de display.

Bovendien zal de AVR bij aanwezigheid van een digitale bron automatisch naar de juiste functie (Dolby Digital of DTS) overschakelen, e.e.a. onafhankelijk van de tevoren gekozen functie. Meer informatie over het kiezen van digitale bronnen in het volgende hoofdstuk van deze handleiding.

Wanneer de 6-kanaals directe ingangen in gebruik zijn, is er geen surround processing, daar deze ingangen de analoge signalen gebruiken van een extra, externe DVD-Audio of SACD-spe- ler, dan wel een ander apparaat, die regelrecht naar de volumeregelaar gaan.

Om naar een programma te luisteren in traditioneel tweekanaals stereo met alleen de front luidsprekers links en rechts (en de subwoofer indien geinstalleerd en geconfigureerd), tot SURR OFF in de display23 verschijnt.

Digitale Audio Weergave

Digitale audio is een belangrijke stap voorwaarts ten opzichte van het oude analoge surround systeem zoals Dolby Pro Logic. Het levert vijf discrete kanalen: links front, center, rechts front, links surround en rechts surround.

Elk kanaal reproduceert het volledige frequentiebereik (20 Hz tot 20 kHz) en bezit een aanzienlijk groter dynamisch bereik en ruimere signaal/ruisafstand. Bovendien hebben digitale systemen de mogelijkheid een extra kanaal te leveren dat speciaal bedoeld is voor lage frequenties. Dit is het '.1' kanaal waarnaar wordt verwezen wanneer u deze systemen beschreven ziet als "5.1" bijvoorbeeld. Het baskanaal is gescheiden van de andere kanalen, maar aangezien de bandbreedte opzettelijk beperkt is, hebben technici er die specifieke benaming aan gegeven.

Bediening

Dolby Digital

Dolby Digital (aanvankelijk bekend als AC-3") is een standaard onderdeel van DVD, en beschikbaar op speciaal gecodeerde laserdiscs en satellietuitzendingen. Het maakt deel uit van het nieuwe high-definition televisie (HDTV) systeem.

Merk op dat er een extra, externe RF demodulator nodig is om de AVR te gebruiken met de Dolby Digital soundtracks op laserdiscs. Sluit de RF uitgang van de LD-speler aan op de demodulator en sluit vervolgens de digitale uitgang van de demodulator aan op de optische of coax ingangen 28/24 18/20 van de AVR.

Voor DVD-spelers en DTS-gecodeerde laserdiscs is geen demodulator nodig.

DTS

DTS is een ander digitaal audio systeem dat 5.1 audio kan leveren. Hoewel zowel DTS als Dolby Digital digitaal zijn, maken ze gebruik van andere methoden om de signalen te coderen en hebben daarom andere decoders nodig om de digitale signalen weer naar analoog om te zetten.

DTS-gecodeerde soundtracks zijn op bepaalde DVD's en LD's beschikbaar, en op speciale alleen voor audio bestemde DTS CD's. U kunt elke LD, DVD of CD-speler voorzien van een digitale uitgang gebruiken om DTS-gecodeerde speciale audio-CD's met de AVR af te spelen, maar DTS-LD's en DTS-DVD's kunnen alleen op resp. LD-spelers en op DVD-spelers worden afgespeeld. U hoeft zulke spelers slechts aan te sluiten op de

optische of coax ingangen 28 24 18 20 van de AVR.

Om DVD's die DTS zijn gecodeerd te beluisteren dient de DVD-speler compatibel zijn met het DTS-signaal, wat wordt aangegeven met het DTS-logo op het voorpaneel van de speler. Merk op dat sommige vroegere DVD-spelers misschien niet in staat zijn om DTS-gecodeerde DVD's af te spelen. Dit wijst niet op een probleem met de AVR, want sommige spelers kunnen het DTS-signaal niet doorgeven via de digitale uitgangen. Indien u eraan twijfelt of uw DVD-speler DTS DVD's kan afspelen, raadpleeg dan de gebruiksaanwijzing van de speler.

Denk er aan dat sommige DVD-spelers geleverd worden, ingesteld op uitsluitend Dolby Digital voor de digitale uitgang. Om ervoor te zorgen dat ook DTS signalen naar de AVR gaan, dient u het menusysteem van de DVD-speler te controleren.

PCM Audio afspelen

PCM (Puls Code Modulation) is een niet-gecomprimeerd digitaal audiosysteem dat gebruikt wordt voor compact discs, niet-Dolby Digital/DTS Laserdiscs en sommige speciaal PCM gecodeerde DVD's. De digitale schakelingen in de AVR kunnen digitaal-naar-analoog omzetten in hoge kwaliteit en kunnen rechtstreeks worden verbonden met de digitale audio-uitgang van uw CD- of LD-speler. (LD alleen voor PCM- of DTS-programma's, voor Dolby Digital discs is een RF-adapter nodig, zie pagina 'Dolby Digital').

Verbinden met de optische of coax ingangen 2824 op de achterzijde, of op de digitale ingangen 1820 op de voorzijde.

Om naar een PCM digitale bron te luisteren moet eerst de ingang voor de gewenste bron worden geselecteerd (b.v. CD) om het videosignaal (indien aanwezig) naar de TV monitor te leiden en een analoog audiosignaal te leveren voor opname. Druk vervolgens op de digitale

ingangskeuze 25 17 en gebruik vervolgens de ▲/▼ 14 op de afstandsbediening of instellen 7 op het frontpaneel, tot de gewenste keuze OPTICAL of COAX in de display 23 verschijnt. Druk op instellen 12 16 om de gewenste keuze in te voeren.

Tijdens het afspelen van PCM kunt u elke surround functie kiezen, uitgezonderd Dolby Digital of DTS.

Digitale bron kiezen

Om een digitale functie te gebruiken dient een digitale bron correct op de AVR te zijn aangesloten. Sluit de digitale uitgangen van de DVD-spelers, HDTV-ontvangers, satellietsystemen en CD-

spelers aan op de optische of coax ingangen 28 24 18 20 op de achterzijde of de voorzijde

aan. Om ook analoog te kunnen opnemen, dienen de analoge uitgangen van de digitale bron te worden verbonden met de juiste ingangen op de achterzijde van de AVR (voorbeeld: sluit de analoge stereo uitgang van een DVD-speler aan op de DVD-ingang ⑥ op de achterzijde als u de digitale uitgangen van de bron aansluit).

Om een digitale bron als DVD te kiezen, kiest u eerst met de afstandsbediening of op het front de ingang met ingangskeuze 5 15 als eerder uitgelegd om het videosignaal (indien aanwezig) naar de TV monitor te sturen en het analoge audiosignaal voor opname beschikbaar te hebben. Wanneer het digitale signaal dat is toegewezen aan de gekozen ingang (b.v. 'DVD') niet automatisch wordt gekozen (door eerder gemaakte instellingen tijdens het configureren, zie pagina 16) kiest u de digitale bron door op digitale ingangskeuze 17 25 te drukken en ▲/▼ 14 op de afstandsbediening of de insteltoetsen 7 op de voorzijde om de OPTICAL of COAXIAL ingangen te kiezen, zoals deze in de display 28 of de in-beeld display verschijnen.

Speelt een digitale bron, Speelt een digitale bron, dan zal de AVR automatisch signaleren of een meerkanaals Dolby Digital dan wel een DTS of conventioneel PCM signaal wordt toegevoerd, wat de standaard is bij CD-spelers.

Denk er aan dat een digitale ingang (b.v. coax) verbonden blijft met de analoge ingang (b.v. DVD) zodra het is gesignaleerd, zodat het digitale signaal niet opnieuw gekozen hoeft te worden telkens wanneer een bepaalde ingang, bijvoorbeeld DVD, wordt gekozen.

Digital Bitstream Indicatie

Wanneer een digitale bron speelt, signaleert de AVR het type bitstream data dat aanwezig is. Gebruik makend van deze informatie wordt de juiste surroundfunctie automatisch gekozen. Voorbeeld: DTS bitstreams laten het apparaat naar de DTS decoder omschakelen, en Dolby Digital bitstreams zorgt voor omschakeling op de Dolby Digital decoder. Signaleert het apparaat PCM data van CD's en LD's en sommige muziek DVD's of bepaalde nummers op normale DVD's, dan kan de juiste surroundfunctie met de hand worden gekozen. Daar de beschikbare surroundfuncties worden bepaald van het type digitale data, maakt de AVR gebruik van een aantal indicaties waaraan u kunt zien om wat voor signaal het gaat. Dit verheldert de keuze van functies en ingangen afhankelijk van het materiaal op de disc.

Bij het afspelen van een digitale bron geeft de AVR aan om welk type bitstream het gaat. Deze aanwijzingen verschijnen kort nadat een ingang of surround functie is veranderd en blijft ca. vijf seconden in de display 23 staan waarna de gebruikelijke surround functie weer verschijnt.

Surround Functies

Voor Dolby Digital en DTS bronnen verschijnt een driecijferige indicatie met het aantal kanalen in het signaal. Voorbeeld van de indicatie is 3/2/.1.

Het eerste cijfer geeft aan hoeveel discrete front kanalen aanwezig zijn.

• Een 3 geeft aan dat er gescheiden front links, centrum en rechts signalen beschikbaar zijn. Dit wordt aangegeven bij Dolby Digital 5.1 en DTS 5.1 programma's.
• Een 2 geeft aan dat er gescheiden front links en rechts signalen aanwezig zijn, maar geen discreet centrum kanaal. Dit wordt aangegeven voor Dolby Digital bitstream met stereo programmamateriaal.
• Een 1 geeft aan dat er alleen een monosignaal in het Dolby Digital bitstream aanwezig is.

Bediening

Het middelste cijfer geeft aan hoeveel discrete surround signalen aanwezig zijn.

• Een 2 geeft aan dat gescheiden surround links en rechts beschikbaar zijn. Wordt aangegeven voor Dolby Digital 5.1 en DTS 5.1 programma's.
• Een 1 geeft aan dat slechts één enkel surround kanaal gecodeerd is. Dit verschijnt bij Dolby Digital bitstream met matrix codering.
• Een 0 geeft aan dat er geen surround informatie aanwezig is. Dit verschijnt bij tweekanaals stereoprogramma's.

Het laatste cijfer geeft aan of er een discreet Low Frequency Effect (LFE) kanaal aanwezig is. Dit is de ".1" in de algemeen gebruikte afkorting "5.1" en is een speciaal kanaal dat alleen maar laag bevat.

• Een 1 geeft aan dat een LFE kanaal aanwezig is. Verschijnt bij Dolby Digital 5.1 en DTS 5.1 programma's indien aanwezig.
• Een 0 geeft aan dat er geen LFE kanaal beschikbaar is. Ook al is er echter geen LFE kanaal, toch zal er laagfrequent materiaal in de subwoofer aanwezig zijn wanneer de luidspreker configuratie is ingesteld op de aanwezigheid van een subwoofer.

De aanwijzing UNLOCK kan verschijnen in de onderste regel van de display 28. Dat geeft aan dat de digitale datastroom onderbroken of niet langer beschikbaar is. Wanneer dat gebeurt heeft de digitale processor van het apparaat geen signaal waarop kan worden 'gelocked' en is daar-mee ontkoppeld. Deze aanwijzing kan verschijnen wanneer een DVD wordt gestart totdat de digitale bitstream op gang komt en de processor kan bepalen welke functie moet worden geko-zen; of op elk moment dat de datastroom wegvalt of wordt onderbroken, zoals bij het bekijken van menu's bij sommige discs, of wanneer de speler schakelt tussen de verschillende delen van een disc. Ook kan de aanwijzing verschijnen wanneer een satellietontvanger, een set-top box of HDTV-tuner wordt gebruikt en het audiosignaal tijdelijk wordt onderbroken wanneer een ander kanaal wordt gekozen of wanneer de kabelbox schakelt van een kanaal met digitale datastroom naar een met alleen analoge audio. De UNLOCK aanwijzing is normaal en duidt niet op een probleem met uw receiver. Het vertelt u slechts dat de inkomende datastroom om een aantal mogelijke redenen onderbroken of niet aanwezig is.

Wanneer Dolby Digital 3/2/.1 of DTS 3/2/.1 signalen worden afgespeeld schakelt de AVR automatisch naar de juiste surround functie en kan geen andere bewerking worden gekozen. Wanneer een Dolby Digital signaal met 3/1/0 of 2/0/0 signaal binnenkomt kunt u elke gewenste Dolby surround functie kiezen.

Surround Functie Aanpassing

Dankzij de kracht van de AVR 145 DSP processor is voor de meeste digitale signalen een aantal surround functies beschikbaar waarmee de oorspronkelijke informatie kan worden geleverd, maar ook een uitgebreider ruimtebeeld, passend bij het aantal luidsprekers in uw systeem. De beschikbare functies en het aantal beschikbare kanalen van elke functie wordt bepaald door het binnenkomende bitstream signaal en de configuratie van het systeem en u vindt ze in onderstaande tabel. De functies kunnen op de gebruikelijke manier worden gekozen door eerst de surround hoofdgroep te kiezen en dan door de opties te lopen.

Het binnenkomende bitstream signaal wordt aangegeven in de onderste regel van de Display 23 als eerder beschreven. Nadat de surround functie is gekozen wordt na ca. 5 seconden kort de bitstream aangegeven voordat de receiver naar normaal gebruik terugkeert. U kunt de huidige bitstream bevestigen door simpelweg op de toets voor de Surround Functie Groep te drukken en een paar momenten te wachten tot de bitstream in de onderste regel van de Display 23 verschijnt. De bitstream informatie verschijnt ook wanneer de ingang is veranderd.

Zoek in de tabel hieronder de indicatie in de display en vergelijk deze met de Inkomende Bitstream in de linker kolom. De beschikbare surround functies leest u rechts af.

Voor inkomende Dolby Digital signalen zijn de volgende functies beschikbaar:

Inkomende Bitstream Beschikbare Surround Functies

Dolby Digital 1/0/.0 of 1/0/.1	Dolby Digital, Dolby Digital Stereo, Dolby Virtual Speaker Reference (2 luidsprekers), Dolby Virtual Speaker Wide (2 luidsprekers)
Dolby Digital 2/0/.0 of 2/0/.1	Dolby Pro Logic II (Movie, Music of Game), Dolby Pro Logic, Dolby Digital, Dolby Virtual Speaker Reference (2 of 3 luidsprekers), Dolby Virtual Speaker Wide (2, 3, 4 of 5 luidsprekers)
Dolby Digital 3/0/.0 of 3/0/.1	Dolby Digital, Dolby Digital Stereo, Dolby Virtual Speaker Reference (2 of 3 luidsprekers), Dolby Virtual Speaker Wide (2 of 3 luidsprekers)
Dolby Digital 2/01.0 of 2/1/.1	Dolby Digital, Dolby Digital Stereo, Dolby Virtual Speaker Reference (2 of 3 luidsprekers), Dolby Virtual Speaker Wide (2, 3, 4 of 5 luidsprekers)
Dolby Digital 2/2/.0 of 2/2/.1	Dolby Digital, Dolby Digital Stereo, Dolby Virtual Speaker Reference (2 luidsprekers), Dolby Virtual Speaker Wide (2 of 4 luidsprekers)
Dolby Digital 3/2/.0 of 3/2/.1	Dolby Digital 3/2/.0, 3/2/.1 Dolby Digital, Dolby Digital Stereo, Dolby Virtual Speaker Reference (2 of 3 luidsprekers), Dolby Virtual Speaker Wide (2, 3, 4 of 5 luidsprekers)

Bediening

Voor inkomende DTS signalen zijn de volgende functies beschikbaar:

Inkomende Bitstream Beschikbare Surround Functies

DTS 1/0/.0, 1/0/.1, 2/0/.0, 2/0/.1, 3/0/.0, 3/0/.1, 3/1/.0 or 3/1/.1 DTS, DTS Stereo

DTS 2/2/.0, 2/2/.1, 3/2/.0 or 3/2/.1 DTS, DTS Stereo

DTS 96/24 DTS 96/24, DTS Stereo

DTS-ES Matrix DTS, DTS Stereo

DTS-ES Discrete DTS, DTS Stereo

Het is altijd verstandig de uitlezing van de kanaalgegevens te controleren om er zeker van te zijn dat die overeenkomt met de audio logo informatie op de achterzijde van de DVD verpakking. Soms ziet u een indicatie als "2/0/0/" zelfs op discs met een compleet 5.1 of 3/2/.1 signaal. In dat geval is het belangrijk de instellingen van uw DVD-speler of het audiomenu voor de spelende disc te controleren om er zeker van te zijn dat het juiste signaal naar de AVR wordt gestuurd.

PCM Weergave indicaties

PCM is de afkorting van Puls Code Modulatie, het signaaltype dat voor standaard CD-weergave wordt gebruikt en andere niet-Dolby Digital en niet-DTS digitale bronnen zoals MiniDisc. Komt een PCM-signaal binnen, dan geeft de display 23 kort de letters PCM aan, naast de sampling-frequentie van het digitale signaal.

Verbindingen kunnen worden gemaakt met de Optisch of Coax Ingang 2824 op de achterzijde of met de Digitale Ingang 1820 op de voorzijde.

Om naar een PCM digitale bron te luisteren, wordt eerst de ingang van de gewenste bron gekozen (b.v. CD). Vervolgens wordt op Digitale

bronkeuze 25 17 gedrukt en dan op ▲/▼ 14 op de afstandsbediening of ◀▶ 7 op de voorzijde tot de gewenste keus in onderste regel van de Display 23 verschijnt.

Tijdens PCM weergave kan elke Surround functie

worden gekozen, uitgezonderd Dolby Digital of DTS, zoals in onderstaande tabel valt af te lezen. Om het gemakkelijk te maken zijn alle functies die beschikbaar zijn voor analoge bronnen (inclusief tuner) in het overzicht onder aan deze pagina opgenomen.

In de meeste gevallen zal dat 48KHZ zijn, hoewel sommige speciaal geremasterde hoge resolutie audiodiscs kan 96KHZ aangegeven worden.

De PCM 48 KHZ indicatie verschijnt ook wanneer de functie van de ingang wordt gewijzigd voor analoge bronnen. In dat geval geeft het systeem aan welke sampling frequentie intern wordt gebruikt op de uitgang van analoog/digital converter die het binnenkomende signaal van een videorecorder, cassettedeck, tuner of andere analoge bron naar digitaal omzet.

Luidspreker/Kanaal Indicaties

Naast de signaaltype indicaties biedt de AVR een stel unieke kanaal indicaties die u vertellen hoeveel kanalen in de digitale informatie ontvangen worden en of het digitale signaal onderbroken wordt.

Deze indicaties zijn de L/C/R/LFE/SL/SR letters die in de hokjes bij de Luidspreker/ kanaal indicaties 14 in de display 23 staan.

Wanneer een standaard analog stereo of matrix surround signaal actief is, lichten alleen "L" en "R" op, daar analoge signalen alleen links en rechts bevatten.

Dat geldt zelfs bij surround opnamen, die de surround informatie alleen in het linker en rechter kanaal dragen.

Digital signalen echter kunnen één, twee, vijf afzonderlijke kanalen hebben, afhankelijk van het programmamateriaal, de uitzendmethode en de manier waarop zij gecodeerd werden. Wanneer een digitaal signaal wordt afgespeeld zullen de letters in de indicaties oplichten als gevolg van het signaal dat ontvangen wordt. Het is belangrijk op te merken dat hoewel bijvoorbeeld naar Dolby

Digital verwezen wordt als een '5.1' systeem, niet alle Dolby Digital DVD of audionummers op een

Inkomend Signaal Beschikbare Surround Functies

Analoog (2-kanalen), Tuner, PCM 44,1 of 48 kHz

Dolby Pro Logic II (Movie, Music of Game), Dolby Pro Logic, Dolby 3 Stereo, Dolby Virtual Speaker Reference (2 of 3 luidsprekers), Dolby Virtual Speaker Wide (2, 3, 4 of 5 luidsprekers), DTS Neo:6 (3-kanalen Cinema, 5-kanalen Cinema of Music), Logic 7 (5-kanalen Cinema, Music of Enhance), Hall 1 (5-kanalen*), Hall 2 (5-kanalen*), Theater (5-kanalen*), Surround Uit**, 5-kanalen Stereo, DSP Surround Uit

PCM 96 kHz

Dolby Pro Logic II (Movie of Music), Dolby Pro Logic, Logic 7 (5-kanalen Cinema, Music of Enhance), DSP Surround Uit

** De Surround Uit functie is alleen beschikbaar voor analoge bronnen of de tuner en alleen wanneer de klankregeling uitgeschakeld is, voor een 'rechte' weergave. In andere gevallen kan de DSP Surround Uit functie worden gekozen wanneer tweekanalen weergave wordt verlangd.

Bediening

DVD of ander Dolby Digital materiaal gecodeerd zijn voor 5.1. Het is dus normaal dat voor een DVD met Dolby Digital geluid alleen de 'L' en 'R' indicaties geactiveerd worden.

Opmerking: veel DVD's zijn opgenomen met zowel een '5.1' als een '2.0' versie van hetzelfde materiaal, waarbij de '2.0' versie vaak gebruikt wordt voor andere talen. Wanneer u een DVD afspeelt, controleer dan steeds het type materiaal op de schijf. De meeste schijven geven deze informatie in de vorm van een overzicht of symbool op de hoes. Wanneer een schijf meerdere systemen aanbiedt, zult u misschien instellingen op uw DVD-speler moeten wijzigen (meestal met de 'Audio select' toets of via een menu op de schijf) om een volledig 5.1 signaal naar de AVR te sturen of om het juiste geluid en de juiste taal te kiezen. Het is ook mogelijk dat het type signaal verandert tijdens het afspelen van een DVD. In sommige gevallen zullen de voorproefjes van speciaal materiaal in 2.0 audio opgenomen zijn, terwijl het hoofdprogramma beschikbaar is in 5.1 audio. Zolang uw DVD-speler is ingesteld op 6-kanaals uitgangssignaal zal de AVR automatisch de veranderingen in de bitstream en het aantal kanalen detecteren en dit met de indicaties aangeven. De letters zoals gebruikt bij de indicaties.

Luidsprekers/kanaal functie 14 knipperen ook om aan te geven wanneer een bitstream onderbroken wordt. Dat gebeurt wanneer een digitale ingang voor het afspelen gekozen is, of wanneer een digitale bron zoals een DVD op pauze staat. De knipperende indicaties wijzen erop dat het afspelen is onderbroken door de afwezigheid van een digitaal signaal en niet door een fout in de AVR. Dit is normaal en de digitale weergave zal hervat worden zodra het afspelen opnieuw gestart wordt.

Nachtfunctie

Een speciale functie van Dolby Digital. Deze functie stelt u in staat om Dolby Digital bronnen volledig verstaanbaar af te spelen, maar met beperkte maximale piekniveaus, terwijl de zwakke signalen 1/4 tot 1/3 opgetrokken worden. Dat vermijdt dat abrupt luide overgangen anderen storen, zonder de impact van de digitale bron te beperken. De nachtfunctie is alleen beschikbaar wanneer de Dolby Digital functie gekozen is.

De nachtfunctie kan worden gekozen wanneer een Dolby Digital DVD speelt door op nachtfunctie 12 op de afstandsbediening. Druk vervolgens op ▲▼ 14 om de gematigde of de volledige compressie (medium of full) van de nachtfunctie te kiezen. Om de nachtfunctie uit te schakelen drukt u op ▲/▼ 14 tot de aanwijzing onderin de video display en de display 23 D-RANGE OFF.

De Nacht Functie kan ook permanent op het gewenste compressie niveau worden gekozen zodra de Dolby Digital functie wordt geactiveerd via de opties in het D O L B Y menu. Zie pagina 20 voor informatie over het menu voor deze optie.

BELANGRIJK BIJ DIGITALE WEERGAVE

1. Wanneer de digitale bron stopt, in pauze, in de functie snel zoeken of hoofdstuk zoeken staat, zullen de digitale gegevens tijdelijk stoppen en de kanaalposities in de luidspreker/kanaal

functie 14 zullen knipperen. Dit is normaal en wijst niet op een probleem met de AVR of met de bron. De AVR zal, zodra de gegevens weer beschikbaar zijn en wanneer het apparaat weer op afspelen staat, naar de normale digitale weergave terugkeren.

- Hoewel de AVR bijna alle DVD films, CD's en HDTV bronnen kan decoderen, is het mogelijk dat sommige toekomstige digitale formaten niet compatibel zijn met de AVR.

- Denk er aan dat niet alle digitaal gecodeerde programma's en niet alle audionummers op een DVD volledig 5.1-kanaals audio bevatten. Raadpleeg de handleiding van het programma bij uw DVD of laserdisc om na te gaan welk type audio op de disc is opgenomen. De AVR herkent automatisch het type digitale surround codering en geeft dat aan in de Kanaal Indicaties 14 en stelt zich hierop in.

- Wanneer een Dolby Digital of DTS bron speelt kunnen normaal gesproken geen analoge surround functies als Dolby Pro LogicII, Dolby 3 Stereo, Hall, Theater, 5Kan Stereo of Logic 7 worden gekozen, uitgezonderd met Dolby Digital 2.0 opnamen, die met Dolby Por Logic II afgespeeld kunnen worden. Zie pagina 29.

- Wanneer een Dolby Digital of DTS bron speelt kan een analoge opname NIET worden gemaakt via de Tape uitgangen 4 of Video 1 8 uitgangen, ook wanneer de bron is verbonden met een digitale ingang op de AVR, zolang 'Surround Off' is gekozen (kan alleen met een PCM bron). Maar het analoge tweekanaals signaal, zelfs van een Dolby Digital bron (geen DTS), de 'Downmix' naar Stereo of Dolby Surround, kan worden opgenomen door de analoge audio uitgangen met de juiste analoge ingangen (DVD bijvoorbeeld) van de AVR, van de AVR te verbinden. Bovendien worden de digitale signalen doorgegeven naar de digitale audio uitgangen 11.

Opnemen op cassette

Bij normaal gebruik worden de audio en video signalen die op de AVR voor kijken en luisteren zijn gekozen door gestuurd naar de opname uitgangen. Dat betekent dat elk programma waar u naar kijkt of luistert simpelweg kan worden opgenomen door recorders aan te sluiten op de uitgangen Tape Outputs 4 of Video 1 Outputs 268.

Wordt een digitale audiorecorder aangesloten op één van de digital audio uitgangen 1 dan kunt u de digitale signalen opnemen met CD-R, MiniDisc of ander digitaal opnamesysteem. Denk er aan dat alle digitale signalen worden door-gestuurd naar zowel de coax als optisch digitale uitgangen, ongeacht het type digitale ingang dat werd gekozen.

Opmerkingen:

- De digitale uitgangen zijn alleen actief wanneer er een digitaal signaal aanwezig is en ze zetten een analoog ingangssignaal niet naar een digitaal uitgangssignaal om, noch veranderen zij het formaat van het digitale signaal (b.v. Dolby Digital naar PCM of vice versa, maar coax digitale signalen worden naar optisch omgezet en omgekeerd). Bovendien dient de digitale recorder compatibel te zijn met het uitgangssignaal. Voorbeeld: het PCM digitale uitgang van een CD-speler kan opgenomen worden op een CD-R of MiniDisc, maar Dolby Digital of DTS-signalen niet.

- Het maken van een analoge opname van een digitale bron is mogelijk, maar alleen van een PCM bron (geen Dolby Digital of DTS) en alleen correct wanneer 'Surround Off' is gekozen. Met elke andere Surround functie worden alleen de front L/R signalen naar de opname gestuurd.

Gebruik

Wanneer de als extra leverbare Våridge Harman Kardon is aangesloten en een geschikte Apple® iPod® is in gæbligst, druk dan

op DMPgFunctie 41 om de iPod als ingang te kiezen. Door op DMPge

Functie 41 worden ook de AVR afstandsbedieningscodes voor de iPod geactiveerd en kunnen tevens de bedieningsorganen op de voorzijde voor de bediening van de iPod worden gebruikt. Ook kunt u DMgeia het frontpaneel als bron kiezen door herhaaldelijk op Ingangskeuze 15 te drukken tot DMP in de bovenste regel van de Display 23 verschijnt; Ingangsindicatie 22 licht niet op.

Wanneer The Bridge correct is aangesloten en een geschikte iPod is geplaatst, geeft de bovenste regel in de Display 23 aan DMP / CONNECTED. Zodra die aanwijzing verschijnt kunt u de iPod met de toetsen op het frontpanee bedienen. Zie het functieoverzicht op pagina 44-45 voor een overzicht van de toetsen die geprogrammeerd zijn om de iPod te besturen. In het kort, Reverse Zoeken, Weergave en Vooruit Zoeken 26, plus ▲/▼/▲>14 15 37 en Set 16 kunnen op de gebruikelijke wijze worden gebruikt voor het navigeren van de iPod.

Bediening

Details over de bediening van een iPod met "Bridge" en een AVR afstandsbediening vindt u in "Bridge".

De bedieningsorganen op de voorzijde kunnen worden gebruikt voor een beperkt aantal functies van de iPod. Druk op RDS select button 16 voor weergave of pauze van het lopende nummer. Tuner Keuze 10 is voor achteruit zoeken (linker zijde van de toets) of vooruitzoeken (rechter zijde). Druk op Afstembereik 11 om het menu van de iPod op te roepen. Druk op Preset Stations Selector 13 om te scrollen en op Set 12 om te kiezen.

Instelling Uitgangsniveau

Het normale weergaveniveau van de AVR wordt ingesteld met behulp van het testsignaal, als beschreven op pagina 26. In sommige gevallen echter, is het wenselijk om de weergaveniveaus aan te passen aan de diverse programma's waar u bekend mee bent. Verder kunnen de weergave niveaus voor de subwoofer en de Stereo functies alleen maar via deze procedure aangepast worden.

Om de weergaveniveaus aan programma's aan te kunnen passen, dient eerst de surroundfunctie waarin u de luidsprekers wilt afstellen (zie opmerking hieronder) gekozen te worden. Start vervolgens het door u gekozen programma en stel, met volume 40 het referentie niveau voor de front luidsprekers links en rechts in.

Als het referentieniveau eenmaal is ingesteld, drukt u op kanaalkeuze 13 26 waarop FRONT L LEVEL verschijnt in de display 23. Om het niveau te veranderen drukt u eerst op instellen 16 12 en vervolgens gebruikt u de insteltoetsen 7 of ▲/▼ 14 om het niveau te verhogen of te verlagen. Gebruik NIET de volumeregelaar, want dit zal de referentie instelling wijzigen. Druk op de toets instellen 16 12, zodra de wijziging doorgevoerd is en druk vervolgens op de insteltoetsen 7 of ▲/▼ 14 om de locatie van zonodig een ander kanaal dat u wenst aan te passen, te kiezen. Om het niveau van de subwoofer aan te passen, drukt u op de insteltoetsen 7 of ▲/▼ 14 tot de aanwijzing WOOFER LEVEL in de display 23 of op de in-beeld display verschijnt (alleen van toepassing indien de subwoofer geactiveerd is).

Druk, zodra de naam van het gewenste kanaal in de display 23 en in beeld verschijnt, op instellen 16 12 en volg de instructies op.

Herhaal deze procedure zonodig om alle kanalen in te stellen. Wanneer alle instellingen zijn gemaakt en gedurende vijf seconden worden geen correcties meer gemaakt keert de AVR terug naar normaal gebruik.

De kanaaluitgang gekoppeld aan welke ingang dan ook, kan ook aangepast worden m.b.v. het menu systeem 'volledig in-beeld display'. Stel allereerst met volume 27 40 op een plezierig geluidsniveau in. Druk vervolgens op in-beeld display 22 om in het hoofdmenu MASTER MENU (Afb.1) te komen. Druk daarna driemaal op ▼ 14 tot de in-beeld cursor →op de regel MANUAL ADJUST staat. Druk op S15 om het MANUAL ADJUST menu te activeren en gebruik ▲/▼ 14 om naar de regel CHANNEL ADJUST te gaan. Druk op Set 16 om het CHANNEL ADJUST submenu te gaan.

Afbeelding 12

Zodra het menu verschijnt wordt het testsignaal uitgeschakeld. Op die manier kan ook een externe test-CD of ander bronmateriaal als testsignaal worden gebruikt. Gebruik vervolgens ▲/▼ 14 om de kanalen te kiezen die u wilt corrigeren. Gebruik bij elk kanaal de ◀/► 15 37 toetsen om het uitgangsniveau te wijzigen.

Onthoud wanneer u een disc met een testsignaal gebruikt (b.v. roze ruis) of een externe testgenerator, dat het er om gaat alle kanalen op de luisterpositie met gelijke sterkte te horen, ongeacht welke surround functie is gekozen. Gebruikt u een gewone disc met muziek als testsignaal dan kunt u het niveau van elk kanaal naar eigen inzicht instellen, en u kunt bijvoorbeeld het centrum kanaal wat zachter zetten of de achter kanalen wat luider omdat u deze in bepaalde omstandigheden wat te zacht vindt.

Wanneer u alle niveaus terug wilt zetten in de fabrieksinstelling en 0 dB offset, drukt u op ▲/▼ 14 tot de in-beeld cursor naast CHANNEL RESET staat en u drukt op ◄/► 15 37 zodat ⭕ N (aan) oplicht. Nadat de niveaus zijn teruggezet hervat u de procedure om de gewenste niveau instellingen te maken. Wanneer alle aanpassingen gerealiseerd zijn, drukt u op ▲/▼ 14 om de cursor →in beeld naar de positie BACK TO MASTER MENU (terug naar menu) te verplaatsen, en druk om in het hoofdmenu andere aanpassingen te maken op instellen 16. Indien u geen verdere aanpassingen wenst te maken, dan drukt u op de toets in-beeld display 22 om het menu-systeem te verlaten.

Opmerking: de uitgangsniveaus kunnen voor iedere digitale en analoge surroundfunctie afzonderlijk ingesteld worden. Indien u andere niveaus voor een specifieke functie wenst, kies dan die functie en volg stapsgewijs bovengenoemde instructies.

Voor de stereofuncties is de boven omschreven procedure de enige manier om het uitgangsniveau in te stellen en gelijk te maken aan de andere functies.

Dimmer

Daar de AVR vaak gebruikt zal worden bij het bekijken van films of videoprogramma's en met gedimd licht, kan het wenselijk zijn de lichtsterkte van de display en de indicaties op de voorzijde te dimmen zodat zij het kijken niet storen. U kunt de displays dimmen als aangegeven op pagina 37, of de lichtsterkte direct met de afstandsbediening regelen.

Druk eenvoudig op Dimmer 43 om het front tot de helft van de normale sterkte te dimmen; nogmaals indrukken om de displays uit te schakelen. Denk er aan dat wanneer de displays gedimd of uitgeschakeld zijn, de blauwe verlichting rond Standby/In 2 verlicht blijft om aan te geven dat de AVR nog aan staat.

Denk er aan dat alle wijzigingen van de verlichting tijdelijk zijn; de displays keren terug naar normale sterkte zodra de AVR uit en weer ingeschakeld wordt. Om zonder uitschakelen naar de normale sterkte terug te keren drukt u zo vaak op Dimmer 43 als nodig is om weer de normale sterkte te bereiken.

Naast het dimmen of uitschakelen van de dis- plays kan de display automatisch weer oplichten zodra een toets op de afstandsbediening of de voorzijde wordt ingedrukt, om na een vaster periode weer te doven. U doet dat door de juiste instellingen te maken op de regel VFD FADE TIME OUT van het SYSTEM SETUP men, als aangegeven op pagina 37.

Geheugenbeveiliging

Dit product is uitgerust met een geheugenbeveilig- ging die de opgeslagen zenders van de tuner en de systeemconfiguratie vasthoudt als het apparaat helemaal wordt uitgeschakeld, de stekker uit het stopcontact wordt genomen of wanneer de netspanning uitvalt. Dit geheugen blijft ca. 2 weken behouden; daarna dient alle informatie opnieuw te worden ingevoerd.

Bijzondere functies

De AVR 145 is voorzien van een aantal geavanceerde functies, die het apparaat extra flexibel maken. Ook al is het niet noodzakelijk om deze extra's altijd te gebruiken, toch bieden zij vele extra keuzemogelijkheden, die u wellicht goed van pas komen.

Display Dimmer

Bij normaal gebruik blijven de display en de indicaties op de voorzijde op volle sterkte branden. U kunt ze echter ook dimmen of uitschakelen als beschreven op pagina 36. Nog een andere optie is dat de displays alleen ingeschakeld worden wanneer op een toets op het front of op de afstandsbediening wordt gedrukt en dan na een vaste periode weer uitschakelt.

Om de display op het front op de fade functie te zetten drukt u op OSD 22 om het hoofd-menu in beeld op te roepen. Druk op ▲/▼

Navigatie 14 om de →cursor op de regel SYSTEM SETUP staat en druk op S16 om het SYSTEM SETUP (bijzondere functies) te kiezen (afb. 13).

Afbeelding 13

Met SYSTEM SETUP in beeld drukt u op ▲/▼ Navigatie 14 zodat de →cursor naar de regel VFD FADE TIME OUT gaat. Vervolgens drukt u op ◀/► Navigatie 15 37 zodat de tijd wordt ingesteld die de displays blijven branden wanneer op een toets werd gedrukt.

Is die tijd ingesteld en het apparaat weer in normal gebruik teruggekeerd, dan blijven de displays branden gedurende de gekozen tijd telkens wanneer een toets op het front of op de afstandsbediening wordt ingedrukt. Daarna doven de displays langzaam met uitzondering van de verlichting rond Standby/In 3 die u er aan herinnert dat de AVR aan staat. Denk er aan dat de Fade functie niet werkt wanneer de displays geheel uitgeschakeld zijn met de toets Dimmer als aangegeven op pagina 36.

Wilt u nog andere instellingen maken in het SYSTEM SETUP menu druk dan ▶/▼ Navigatie 14 om de →cursor naast het gewenste item te verplaatsen of naast BACK TO MASTER MENU om vervolgens op Set 16 te drukken om een correctie in een ander menu te maken. Bent u gereed met alle instellingen druk dan op OSD 22 om het menusysteem te verlaten.

Volume bij inschakeling

Net als bij de meeste audio/video receivers, zal de AVR, zodra deze uitgeschakeld wordt, de positie van de volumeregelaar onthouden. Om een standaard instelling te krijgen die altijd als u het systeem aanzet, wordt geactiveerd, dient u het menu SYSTEM SETUP (bijzondere functies) aan te passen. Druk op in-beeld display ② om het MASTER MENU (afb. 1) op te roepen. Druk op ▲ ⑭ tot de cursor →in beeld naast SYSTEM SETUP staat. Druk op de toets instellen ⑮ om in het menu SYSTEM SETUP (bijzondere functies - Afb. 13) te komen.

Zorg ervoor dat de cursor →in beeld naast de regel standaardinstellingen volume staat. Zonodig drukt u op ▲/▼ tot de gewenste regel gemarkeerd is. Druk vervolgens op de toets▶ 14 tot het woord ON (aan) in beeld verschijnt. Druk dan één keer op de toets ▼ 14 zodat de cursor →(in beeld) naast de regel DEFAULT VOL SET (instelling standaard volume) staat Om het gewenste standaard volume bij het aanzetten van het systeem in te stellen, drukt u meermaals op ◀► 15 37, of u houdt deze ingedrukt, tot het gewenste volume in de regel DEFAULT VOL SET (instelling standaard volume) aangegeven wordt. Merk op dat deze instelling niet met de reguliere volume knoppen wordt ingesteld.

Opmerking: omdat de instelling van het volume bij het aanzetten van het systeem niet hoorbaar is op het moment dat u de instelling maakt, kan het verstandig zijn de instelling van het volume tevoren te bepalen. Luister daarvoor naar een willekeurige bron, stel het volume met de reguliere volumeregelaar 40 in. Zodra het door u gewenste volume bereikt is, maakt u een notitie van deze instelling zodra deze op het onderste derde deel van de display 23 verschijnt (het typische volume verschijnt als negatief nummer, bijv. -25 dB). Wanneer de aanpassingen worden uitgevoerd, maak dan gebruik van toetsen ◀/▶ 15 37 om deze instellingen in te voeren.

In tegenstelling tot de andere instellingen in het hoofdmenu, blijft het standaard ingestelde volume van kracht tot deze in dit menu uitgeschakeld is. Deze instelling blijft derhalve behouden, ook nadat het systeem uitgeschakeld is.

Wilt u nog andere instellingen in dit menu maken, druk dan op ▲/▼ 14 tot de in beeld cursor →naast de gewenste instelling staat, of op de regel BACK TO MASTER MENU (terug naar hoofdmenu) en druk dan op instellen 16. Zijn er geen andere instellingen meer te maken, druk dan op in-beeld display 22 om het menusysteem te verlaten.

Gedeeltelijke in-beeld display

Het gedeeltelijk in-beeld display systeem laat, zodra het volume, de ingangskeuze, de surroundfunctie of de afgestemde frequentie, of welke andere configuratie instelling dan ook gewijzigd is, in één regel in het onderste deel van het beeld de status zien. Het gedeeltelijk in-beeld display systeem is handig omdat het via het beeld informatie over alle wijzigingen en instellingen verschaft, welke op het front moeilijk leesbaar zijn. Het kan echter zijn dat u deze displays soms, voor bepaalde luistersessies, uit wenst te schakelen. Ook kan de duur dat de informatie in beeld staat worden aangepast. Beide opties zijn binnen de AVR mogelijk.

Om het gedeeltelijk in-beeld display systeem uit te schakelen, dient u binnen het menu SYSTEM SETUP (bijzondere functies - Afb. 13) aanpassingen te maken. Om de correctie te activeren drukt u op in-beeld display 22 om het MASTER MENU (hoofdmenu) in beeld te krijgen. Druk op ▲ 14 tot de in-beeld cursor → naast de regel SYSTEM SETUP staat. Druk op instellen 16 om het menu SYSTEM SETUP (bijzondere functies) op te roepen.

Overtuig uzelf ervan dat binnen het menu SYSTEM SETUP (bijzondere functies) de cursor →(in beeld) naast de regel SEMI OSD (gedeeltelijk in-beeld standaard instelling) staat. Druk indien nodig op de toetsen ▲▼14. Druk vervolgens op de toets ▶37 zodat het woord OFF (uit) in beeld verschijnt.

Merk op dat deze instelling slechts tijdelijk is en alleen actief is tot de instelling gewijzigd wordt of de AVR uitgeschakeld wordt. Zodra het systeem uitgeschakeld is, zal de gedeeltelijke inbeeld display de voorkeur houden, zelfs indien dit in de voorgaande luistersessie uitgeschakeld werd.

Om de tijdsduur dat het gedeeltelijke in-beeld display in beeld verschijnt te wijzigen, gaat u naar het menu SYSTEM SETUP (bijzondere functies), als hierboven beschreven. Druk op de toetsen ▲▼ 14 tot de cursor →(in beeld) naast de regel SEMI OSD TIME OUT (gedeeltelijk in-beeld standaard instelling) staat. Druk zonodig op de toetsen ▲▼. Druk vervolgens op de toetsen ◀▶ 15 37 tot de gewens- te tijd in seconden wordt aangegeven. Merk op dat dit, in tegenstelling tot de meeste andere opties in dit menu, een permanente wijziging van de instelling is en dat de invoer van de vervaltijd van kracht blijft tot deze gewijzigd wordt. Deze instelling blijft bestaan, ook als het systeem uitgeschakeld wordt.

Wilt u nog andere instellingen in dit menu maken, druk dan op ▲▼ 14 tot de in beeld cursor →naast de gewenste instelling staat, of op de regel BACK TO MASTER MENU (terug naar hoofdmenu) en druk dan op instellen 16. Zijn er geen andere instellingen meer te maken, druk dan op in-beeld display 22 om het menusysteem te verlaten.

BIJZONDERE FUNCTIES 37

Bijzondere functies

Aanpassen van de volledige in-beeld duur ('time-out')

Het systeemmenu FULL OSD (volledig in- beeld) wordt gebruikt om het wijzigen van instel- lingen van de AVR via een aantal in-beeld menu's te vereenvoudigen. De door de fabrikant inge- stelde standaard instelling laat de menu's, wan- neer gedurende 20 seconden geen activiteit plaatsvindt verdwijnen. Deze vervaltijd is een beveiliging om inbranden van de tekst op het beeldscherm te voorkomen. Desgewenst kan de duur van het menu in beeld aan de wensen worden aangepast.

Om de vervaltijd van het FULL OSD (volledig in-beeld) te wijzigen, gaat u naar het menu SYSTEM SETUP (bijzondere functies - Afb. 13). Om het instellen te starten drukt u op in-beeld display 22 om het MASTER MENU op te roepen. Druk tweemaal op▲ 14 tot de cursor →in beeld op de regel SYSTEM SETUP staat. Druk op insteller 16 om in het menu SYSTEM SETUP (bijzondere functies Afb. 13) te komen.

In het menu SYSTEM SETUP (bijzondere functies) controleert u dat de cursor u (in beeld) naast de regel FULL OSD TIME OUT (dig in-beeld) staat. Dit kan zonodig met de toetsen ▲▼14. Druk vervolgens op de toetsen ◀▶1537 tot de gewenste tijd in seconden wordt aangegeven. Merk op dat dit, in tegenstelling tot de meeste andere opties in dit menu, een permanente wijziging van de instelling betreft en dat de invoer van de vervaltijd van kracht blijft is tot deze gewijzigd wordt. Deze instelling blijft dus ook gelden als het systeem uitgeschakeld wordt.

Wilt u nog andere instellingen in dit menu maken, druk dan op ▲/▼ 14 tot de in beeld cursor →naast de gewenste instelling staat, of op de regel BACK TO MASTER MENU (terug naar hoofdmenu) en druk dan op instellen 16. Zijn er geen andere instellingen meer te maken, druk dan op in-beeld display 22 om het menusysteem te verlaten.

Standaard Surround Functie

Bij normaal gebruik zal de AVR zodra een Dolby Digital of DTS digitaal signaal binnenkomt de standaard surround functie kiezen en reageren op de data die op de disc zijn gecodeerd of aan de digitale video uitzending zijn toegevoegd. In de meeste gevallen is dit correct, maar u kunt een andere voorkeur hebben voor een functie bij Dolby Digital of DTS. De AVR kan zo worden ingesteld dat deze op de standaard reageert dan wel de door u gewenste functie inschakelt.

Wilt u de standaard functie kiezen zoals de disc die aangeeft, dan hoeft u niets te doen. Laat de standaard fabrieksinstelling op ON (in) staan.

Om de AVR zo in te stellen dat deze bij het afspelen van een Dolby Digital of DTS bron de laatstgebruikte surround functie activeert, drukt u op ▲/▼ 14 zodat de cursor →op de regel DEFAULT SURR MODE (standaard surr functie) staat. Druk op ◀/► 15 37 zodat OFF (uit) verschijnt en de instelling verandert. Het apparaat gebruikt nu de laatste functie en niet de functie die de disc aangeeft voor de beide digitale datacodes.

De instelling is niet van toepassing op standaard PCM digitale ingangen of analoge. In die gevallen wordt altijd de laatstegebruikte surround of processor functie voor die ingang toegepast.

Wilt u nog meer instellingen maken, druk dan op ▲▼ 14 tot de cursor →op de regel RETURN TO MASTERMENU (terug naar hoofdmenu) staat en druk op Set 16. Wilt u geen verdere instellingen maken, druk dan op IN-Beeld Display 22 om het menu te verlaten.

In-Beeld Display Achtergrondkleur

Wanneer het volledige in-beeld menusysteem in gebruik is, verschijnt de standaard display met een egaal blauwe achtergrond met witte karakters. Desgewenst kunt u kiezen voor een egaal zwarte achtergrond als standaard. De instelling kan worden gewijzigd door op OSD 22 te drukken en hetMASTER MENU op te roepen. Gebruik ▲/▼ 14 om naar SYSTEM SETUP te gaan en druk op Set16 om het SYSTEM SETUP menu te kiezen. Druk weer op ▲/▼ 14 om naar de regel OSD BACKGROUND te gaan. Zodra BLUE verschijnt, komen de volledige In-Beeld menu's in beeld met een egaal blauwe achtergrond. Druk op ◀ 15 37 tot BLACK verschijnt om volledige in-beeld menu's met een egaal zwarte achtergrond te krijgen.

Deze instelling blijft bewaard ook wanneer de AVR in standby wordt gezet.

Wilt u nog andere instellingen maken, druk dan op ▲/▼ 14 tot de in-beeld cursor →naast BACK TO MASTER MENU (terug naar hoofdmenu) staat en druk op Set 22. Wilt u geen andere instellingen meer maken, druk dan op OSD 22 om het menusysteem te verlaten.

Tuner

Gebruik van tuner

De AVR 145 is geschikt voor de ontvangst van MG, FM en FM stereo zenders plus de ontvangst van RSD-gegevens. Zenders kunnen met de hand worden afgestemd, of worden opgeslagen als voorkeurzenders en weer worden opgeroepen uit een geheugen met een capaciteit voor 30 posities.

Zenderkeuze

1. Druk op MG/FM keuze ⑦ op de afstandsbediening om de tuner als ingang te kiezen, of door op de voorzijde op ingangskeuze ⑮ te drukken tot de tuner geactiveerd is, dan wel door direct op MG/FM keuze ⑪ te drukken.
2. Druk nogmaals op MG/FM keuze ⑦ of op de MG/FM keuze ⑪ om tussen MG en FM om te schakelen, tot het gewenste bereik wordt aangegeven.
3. Druk op tunerfunctie 19 op de afstandsbediening of houd FM/MG keuze 11 op het frontpaneel 3 seconden ingedrukt om handafstemming of automatische afstemming te kiezen.

Drukt u op deze toets zodat AUTO in de display 23 verschijnt dan zal door op Afstemmen 8 20 te drukken de tuner gaan zoeken naar de eerstvolgende hoger of lager gelegen zender die met voldoende signaal binnenkomt. De indicatie AUTO ST TUNED verschijnt kort wanneer de tuner stopt bij een stereo FM zender, of een AUTO TUNED indicatie wanneer een MG of een FM mono zender is afgestemd. Druk nogmaals op de afstemtoetsen om naar de eerstvolgende zender te gaan.

Wordt op de toets gedrukt zodat MANUAL in de display 23 verschijnt zal de afgestemde frequentie bij elke druk één stap omhoog of omlaag gaan. Ontvangt de tuner een signaal dat sterk genoeg is voor goed ontvangst dan verschijnt MANUAL TUNED in de displ 23.

1. Ook kan er op zenders afgestemd worden door eerst op direct 20 te drukken en vervolgens met de cijfertoetsen 18 de frequentie van de zender in te voeren. Denk er aan dat voor het invoeren van nummers boven de 100 eerst de '1' en niet de '10' gekozen moet worden, de eerste '0' wordt automatisch toegevoegd. Wanneer het laatste cijfer van de frequentie ingevoerd is wordt automatisch op de gewenste zender afgestemd. Mocht u bij het invoeren van de frequentie een verkeerde toets drukken, druk dan op wissen 34 om de frequentie opnieuw in te voeren.

Opmerking: wanneer de FM-ontvangst van een stereozender zwak is, wordt de audiokwaliteit verbeterd door naar mono om te schakelen door op Tunerfunctie 19 op de afstandsbediening of op Ontvangstbereik 11 op de voorzijde te drukken. Daarop verschijnt kort MANUAL in de display 23 en dooft vervolgens.

Opslaan voorkeurzenders

Er kunnen 30 zenders worden opgeslagen in het geheugen van de AVR, die gemakkelijk kunnen worden opgeroepen via de toetsen op het frontpaneel, dan wel via de afstandsbediening. Om een zender in het geheugen op te slaan, stemt u eerst op de zender af door de hierboven beschreven stappen uit te voeren en dan:

1. Druk op Geheugen 35 op de afstandsbediening. Nu verschijnen twee streepjes in de display 23.
2. Binnen vijf seconden kiest u met de cijfertoetsen 18 de positie waarop u de zender wilt opslaan. Het nummer verschijnt in de Display 23.
3. Herhaal deze procedure voor alle zenders die u vast wilt leggen.

Oproepen van voorkeurzenders

• Om een eerder in het geheugen vastgelegde zenders met de hand te kiezen, drukt u op de cijfertoetsen 18 overeenkomend met de gewenste zender in het geheugen.
• Om stap voor stap de zenders in het geheugen te doorlopen drukt u op voorkeurposities op de voorzijde, of op voorkeuze hoger/lager 13 33 op de afstandsbediening.

Tuner

Wat is RDS

De AVR is uitgerust met RDS (Radio Data System), dat op FM radio een breed scala aan informatie biedt. RDS wordt nu in vele landen gebruikt en is een systeem voor het zenden van zendernamen of netwerkinformatie, een aanduiding van het programmatype van de zender, tekstboodschappen of muziekspecificaties en de juiste tijd.

Aangezien steeds meer FM-zenders met RDS werken, kan de AVR dienen als een gemakkelijk te gebruiken bron voor zowel informatie als amusement. Dit hoofdstuk helpt u het RDS-systeem maximaal te benutten.

RDS Afstemmen

Wanneer een FM-zender afgestemd is en het signaal bevat RDS-data geeft de AVR automatisch de naam van de zender of een programmaservice aan in de display 23.

RDS aanwijzingen

Het RDS-systeem biedt een breed aanbod aan informatie die als aanvulling op de zendernaam verschijnt wanneer voor het eerst op de zender wordt afgestemd. Bij normaal RDS gebruik zal de display de naam van de zender, zendgemachtigde of de oproepletters aangeven. Door op RDS functies 16 32 te drukken kunt u door de verschillende soorten informatie schakelen, in deze volgorde:

• Zendernaam (soms, zoals in Nederland, b.v. de naam van de omroep).
• Zendfrequentie (FREQ).
• Programmasoort (P T Y) zoals in onderstaand overzicht aangegeven.

Opmerkingen:

Veel zenders zenden geen specifieke PTY uit, in welk geval de display NONE (geen) aangeeft.

- Radiotekst (R T) met een specifiek bericht via de zender die uitzendt. Denk er aan dat, indien de melding langer is dan de 8 posities van de display, de tekst zal doorlopen.Afhankelijk van de kwaliteit van het signaal, kan het tot 30 seconden duren voordat de melding verschijnt. Zodra RT is gekozen, zal het woord TEXT (tekst) knipperend in de display verschijnen.

- Juiste tijd. Denk er aan dat het 2 minuten kan duren voordat de tijd verschijnt. In de tussentijd zal het woord TIME in display knipperen, wanneer CT (clock time) gekozen is.

De nauwkeurigheid van de tijdmelding wordt bepaald door de zender, niet door de AVR.

Sommige RDS zenders gebruiken niet alle functies. Worden gegevens voor de gekozen functie niet verzonden, dan zal de display 23 de aanwijzing NO TYPE, NO TEXT, of NO TIME (geen soort, geen tekst, geen tijd) na enige tijd laten zien.

In iedere FM functie heeft RDS een voldoend sterk signaal nodig om correct te functioneren.

Programmasoort (PTY)

Een belangrijke eigenschap van RDS is de mogelijkheid programmacodes voor de soort programma's (PTY - Program Type) mee te zenden. Deze codes geven het type programma van de uitzending aan. De onderstaande lijst geeft alle PTY afkortingen aan, met toelichting:

• (ALLEEN RDS)
- TRAFFIC (verkeer)
- NEWS: nieuws
• AFFAIRS: actualiteiten
• INFO: algemene informatie
- SPORT: sport
• EDUCATE: educatief
- DRAMA: drama
• CULTURE: cultuur
• SCIENCE: wetenschap
• VARIED: gevarieerde praatprogramma's
- POP: populaire muziek
- ROCK: rockmuziek
• MOR: middle of the Road-muziek
• LIGHT: licht klassieke muziek
• CLASSICS: ernstige klassieke muziek
• OTHER M: andere muziek
• WEATHER: weerbericht
• FINANCE: financiële informatie
- CHILDREN: kinderprogramma's
• SOCIAL: sociale zaken
- RELIGION: religieuze uitzendingen
• PHONE IN: telefoon talkshows
- TEST: test
• TRAVEL: reis- en toeristische informatie
• LEISURE: hobby en vrije tijd
• JAZZ: jazz muziek
• COUNTRY: country muziek
• NATION: nationale muziek
- OLDIES: goud van oud
• FOLK M: volksmuziek
• DOCUMENT: documentaire
- TEST: nood test
• ALARM: noodinformatie

Op de volgende wijze kunt u een specifiek programmatype (PTY) zoeken:

1. Druk op RDS 16 32 tot de huidige PTY in de display 23 aangegeven wordt.

2. Terwijl PTY wordt aangegeven drukt u op voorkeurposities up/down 1333 of houdt deze vast om snel door de beschikbare PTY te schakelen als hiervoor aangegeven, te beginnen met de PTY die momenteel wordt ontvangen. Om te zoeken naar een zender die RDS uitzendt drukt u op voorkeurposities up/down 1333 tot RDS ONLY (alleen RDS) in de display verschijnt.

3. Druk op een van de toetsen afstemmen 10 21; de tuner begint de FM-band naar boven of beneden te doorzoeken op de eerste zender die RDS-gegevens uitzendt die overeenkomen met de gewenste keuze en voldoende sterk is voor kwaliteitsontvangst.

4. De tuner een complete scan van de gehele FM-band en zoekt naar de eerstvolgende zender het gevraagde PTY type én een acceptabele ont- vangst biedt. Wordt zo'n zender niet gevonden, verschijnt gedurende enkele seconde de melding NONE (geen) en keert de tuner terug naar de zender die gekozen was voordat het zoeken begon.

Opmerkingen:

Sommige zenders zenden voortdurende verkeersinformatie uit. Deze zenders kunnen gevonden worden door TRAFFIC (verkeer) te kiezen, een optie onder NEWS (nieuws) in het overzicht. De AVR zoekt de eerstvolgende zender, ook wanneer die geen verkeersinformatie uitzendt tijdens het zoeken.

Programmeren afstandsbediening

De AVR 145 is voorzien van een krachtige afstandsbediening, die niet alleen de functies van de receiver bedient, maar tevens de meest gangbare merken audio en video apparatuur, inclusief CD-spelers, TV-systemen, kabelsystemen, VCR's (videorecorders) satellietontvangers en andere thuisbioscoop apparatuur. Zodra de AVR eenmaal is geprogrammeerd met de codes voor de door u gebruikte apparatuur, is het mogelijk om de meeste andere afstandsbedieningen te laten vervallen en te vervangen door slechts één, universele afstandsbediening.

Programmeren Afstandsbediening met Codes

Af fabriek is de afstandsbediening geprogrammeerd voor alle AVR functies, plus die voor de meeste Harman Kardon CD-wisselaars, DVD-spelers, CD-spelers en cassettedecks, plus die voor het navigeren van de Apple iPod. Bovendien kunt u, door één van de onderstaande methoden te volgen, de afstandsbediening programmeren op een groot aantal apparaten van andere fabrikanten.

Codes rechtstreeks invoeren

Dit is de gemakkelijkste manier om uw afstandsbediening te programmeren op verschillende producten:

1. Gebruik de tabellen in de afzonderlijke code- lijst om de driecijferige code of codes voor zowel het type product (b.v. TV, VCR) als voor de merk- naam. Vindt u meer dan één nummer is voor een apparaat, probeer dan de verschillende mogelijk- heden.

2. Schakel het apparaat in dat u in de afstandsbediening van de AVR wilt programmeren.

3. Druk op Ingangskeuze 5 voor het type apparaat dat moet worden toegevoegd (b.v. VCR, TV) en houd deze drie seconden vast. Zodra de programma 3 amber wordt en knippert laat u de toetsen los. Begin de volgende stap binnen 20 seconden.

4. Wanneer het apparaat dat u wilt programme-ren op afstand in/uit geschakeld kan worden gaat u als volgt verder:

a. Richt de afstandsbediening van de AVR op het te programmeren apparaat en voer de eerste driecijferige code in met de cijfertoetsen 13. Wanneer het apparaat dat u programmeert nu uitgeschakeld wordt heeft u de juiste code. Druk nogmaals op de ingangskeuze 5 en zie dat het rode lichtje onder de ingangskeuze driemaal knippert en dooft als bevestiging van de invoer.

b. Wordt het apparaat dat u programmeert niet uitgeschakeld, voer dan een andere driecijferige code in tot het apparaat wel uitschakelt. Dat is dan de juiste code. Druk weer op ingangskeuze 5 en zie dat de rode indicatie onder de ingangskeuze driemaal knippert en dooft om de invoer te bevestigen.

1. Wanneer het inschakelen van het te programmeren apparaat niet lukt via de afstandsbediening, volg dan onderstaande stappen (max. 20 seconden na stap 3, anders moet eerst stap 3 worden herhaald):

a. Voer de eerste driecijferige code in met de cijfertoetsen 18 en druk weer op de ingangskeuze 5. Druk op een willekeurige transportfunctie die op afstand kan worden bediend, b.v. pauze of weergave ▶ 26. Wanneer het apparaat dat u programmeert nu werkt is de juiste code ingevoerd.

b. Werkt de functie die werd ingetoetst van het apparaat niet, herhaal dan de stappen 3 en 5a hierboven met het volgende driecijferige code-nummer in de tabel voor dat merk en type product, tot het apparaat wel reageert.

1. Probeer alle functies op de afstandsbediening uit, om er zeker van te zijn dat het product goed werkt. Bedenk dat vele fabrikanten een aantal verschillende combinaties gebruiken, het is daarom een goed idee niet alleen te controleren of het commando voor inschakelen, maar ook of volume, kanaal en transport naar behoren werken. Als de functies niet goed werken heeft u waarschijnlijk een andere code nodig.

2. Wanneer het apparaat op geen enkele ingevoerde code reageert, de gezochte code niet in de tabellen voorkomt, of niet alle functies correct werken, probeer dan de afstandsbediening te programmeren met Automatisch Zoeken.

Opmerking bij gebruik AVR afstandsbediening met een Harman Kardon CD Recorder. Af fabriek is de afstandsbediening geprogrammeerd voor het bedienen van Harman Kardon CD-spelers. Tevens kunnen de meeste functies van de Harman Kardon CD-recorders (zie functieoverzicht op pagina 44-45) nadat de code '002' wordt ingevoerd op CD keuze ⑤ als eerder beschreven. Om terug te keren naar de CD speler besturing dient de code '001' ingevoerd te worden.

Automatisch Zoeken

Wanneer het apparaat dat u in de afstandsbedie- ning van de AVR wilt opnemen niet in de tabellen voorkomt of deze niet correct lijkt te werken, kunt u proberen de juiste code te programmeren met Automatisch Zoeken. Merk op dat de auto- matische zoekmethode uitsluitend werkt voor apparaten met een op afstand bediende aan/uit- functie:

1. Zet het product dat u wilt programmeren op de afstandsbediening van de AVR aan.

2. Druk op Ingangskeuze ⑤ voor het type apparaat dat moet worden toegevoegd (b.v. VCR, TV) en houd deze drie seconden vast. Zodra de programma ③ amber wordt en knippert, laat u de toetsen los. Voer de volgende stap binnen 20 seconden uit.

3. Om er achter te komen of de volgende stap voorgeprogrammeerd is richt u de afstandsbediening van de AVR op het apparaat dat u wilt programmeren en u drukt op ▲ 14 en houdt deze vast. Nu wordt elke keer dat de rode indicatie onder ingangskeuze 5 knippert een reeks codes uit de ingebouwde database van de afstandsbediening uitgezonden. Zodra het apparaat dat geprogrammeerd moet worden uitschakelt laat u toets ▲ 14 los. Denk er aan dat het een paar minuten kan duren voordat de juiste code is gevonden en het apparaat uitgeschakeld wordt.

4. Wordt ▲ niet losgelaten zodra het apparaat uitschakelt, dan wordt de juiste code weer 'overschreven', doe daarom een test: schakel het apparaat weer in en, terwijl de ingangskeuze 5 rood oplicht drukt u eenmaal op ▲ 14 en dan ook eenmaal op ▼ 14. Schakelt het apparaat nu uit, dan was de juiste code gevonden, zo niet dan is deze 'overschreven'. Om de juiste code terug te vinden drukt u terwijl de rode indicatie onder ingangskeuze 5 nog brandt meermaals (niet vasthouden) op ▼ 14 om terug te gaan door de codes en let goed op de reactie bij elke keer dat u indrukt. Zodra het apparaat uitgeschakeld wordt heeft u de juiste code gevonden.

5. Druk weer op de ingangskeuze 5 en merk op dat de rode indicatie driemaal knippert en dan dooft ter bevestiging van de invoer.

6. Probeer alle functies op de afstandsbediening om er zeker van te zijn dat het product werkt. Vergeet niet dat veel fabrikanten een aantal verschillende codecombinaties gebruiken, en het is goed te controleren dat niet alleen de aan-/uit schakelaar van de voeding werkt, maar ook dat volume, kanaal en transport goed werken. Als niet alle functies goed werken, kunt u de automatische zoekmethode gebruiken om een andere code te zoeken, of om een code direct in te voeren.

Controleren van codes

Wanneer de code is ingevoerd met de automatische zoekmethode, is het altijd goed om de exacte code te kennen, zodat deze zonodig later gemakkelijk opnieuw kan worden ingevoerd. U kunt ook de codes uitlezen om te controleren welk apparaat geprogrammeerd is op een specifieke keuzetoets.

1. Druk op Ingangskeuze 5 voor het type apparaat dat moet worden toegevoegd (b.v. VCR, TV) en houd deze drie seconden vast. Zodra de programma 3 amber wordt en knippert, laat u de toetsen los. Voer de volgende stap binnen 20 seconden uit.
2. Druk op instellen 16. De indicatie programma 3 knippert groen in een tempo dat overeenkomt met de driecijferige code, met steeds één seconde pauze tussen de cijfers. Tel het aantal knipperingen tussen de pauzes om de code te achterhalen. Eenmaal knipperen is 1, tweemaal is 2, enzovoort. Snel achtereen driemaal knipperen staat voor '0'.

PROGRAMMEREN AFSTANDSBEDIENING 41

Programmeren afstandsbediening

Voorbeeld: één maal knippen, gevolgd door een pauze van één seconde, met daarop zes maal knipperen, gevolgd door een pauze van één seconde, afgesloten met 4 maal knipperen, geven de code 164 aan.

Noteer hier voor later gebruik de installatiecodes van de apparatuur in uw systeem:

DVD CD

VID1/VCR ____ VID3/TV

VID2/CBL/SAT

TAPE

Programmeren met macro's

Met macro's kunt u gemakkelijk veelgebruikte combinaties van bevelen vastleggen en met één druk op een knop van de afstandsbediening van de AVR uitvoeren. Eenmaal geprogrammeerd kan een macro maximaal 19 verschillende codes van de afstandsbediening in een vooraf vastgelegde volgorde uitzenden, om bijvoorbeeld het systeem in te schakelen, bronnen te veranderen, en andere veelgebruikte handelingen uit te voeren. De AVR afstandsbediening kan maximaal vijf verschillende macro combinaties opslaan, één in combinatie met de netschakelaar 4, en vier andere die toegankelijk zijn via de toets macro 31.

1. Begin het programmeren door tegelijkertijd op mute 39 te drukken en op de macro 31 die u wilt programmeren, of op netschakelaar 4. Merk op dat de laatst gebruikte toets ingangs- keuze rood zal oplichten en programma 3 knippert amber.

2. Voer de stappen voor de macro reeks in door op de toets voor het bedoelde bevel te drukken. Hoewel de macro maximaal uit 19 stappen kan bestaan, telt elke handeling, ook het omschakelen naar een ander apparaat, als een stap

Programma 3 knippert tweemaal groen ter bevestiging elke toetsdruk tijdens het invoeren.

Opmerking: druk voor het invoeren van een inschakelbevel van een apparaat tijdens het invoeren van een macro op muting 39. Druk NIET op inschakelen 4.

- Vergeet niet de juiste ingangskeuze 5 in te drukken voordat u naar een ander apparaat omschakelt. Dat geldt ook voor AVR keuze 6 zolang deze niet rood oplicht en AVR functies worden geprogrammeerd.

1. Wanneer alle stappen zij ingevoerd drukt u op sluimerfunctie 10 om de bevelen op te slaan. De rode indicatie onder de ingangskeuze 5 6 knippert en dooft, waarop Programma 7 tweemaal groen knippert als teken dat de macro geprogrammeerd is.

Voorbeeld: om de Macro 1 31 toets te programmeren zodat de AVR, TV en een sat-ontvanger worden ingeschakeld, handelt u als volgt:

- Druk tegelijkertijd op macro 1 31 en op muting 39 en laat deze los.

- Denk er aan dat de programma ③ amber zal knipperen.

• Druk op AVR keuze 6.

- Druk op muting 39 om het inschakelen van de AVR op te slaan.

- Druk op VID 2 ingangskeuze ⑤ om de volgende stap – TV inschakelen – in te voeren.

- Druk op muting 39 om het inschakelen van de TV op te slaan.

- Druk op VID 3 ingangskeuze 5 om de volgende stap – SAT-ontvanger inschakelen – in te voeren.

- Druk op muting 39 om het inschakelen van de SAT-ontvanger op te slaan.

- Druk op sluimerfunctie/kanaal hoger 10 om het proces af te ronden en de macro op te slaan.

Na deze stappen uitgevoerd te hebben zullen al deze apparaten worden ingeschakeld zodra u op Macro 1 31 drukt.

Wissen macro's

Op de volgende wijze kunt u bevelen die in een macro zijn ondergebracht wissen:

1. Druk tegelijk op muting 39 en op de toets macro 31 waarop de bevelen die u wilt wissen zijn opgeslagen.

2. Denk er aan dat Programma ③ amber knippert en dat de rode LED onder de laatst gebruikte ingangskeuze ⑤ ⑥ op zal lichten.

3. Binnen tien seconden drukt u op surround- functie keuze/kanaal lager 11

4. De rode LED onder de ingangskeuze dooft en de programma ③ wordt groen, knippert driemaal en dooft.

5. Zodra de programma ③ dooft is de macro is gewist.

Geprogrammeerde apparaatfuncties

Wanneer de afstandsbediening van de AVR is geprogrammeerd op de codes van andere apparaten, drukt u op de juiste ingangskeuze 5 om de afstandsbediening om te schakelen van bediening van de AVR naar het andere product. Drukt u op een van deze toetsen, dan zal deze kort oplichten, om aan te geven dat de bediening op een ander apparaat is overgeschakeld.

Bedient u een ander apparaat dan de AVR, hoeven de toetsen niet altijd overeen te komen met de functie die op de afstandsbediening of toets staat aangegeven. Sommige opdrachten, zoals de cijfertoetsen, zijn dezelfde als bij de AVR. Andere toetsen veranderen van functie en corresponderen met de secundaire indicatie op de afstandsbediening. Voorbeeld: de sluimer- en surround functie-toetsen fungeren ook als programma hoger/lager toetsen bij de bediening van een TV-toestel, videorecorder of satellietontvanger.

Soms klopt echter ook de opgedrukte functie niet. Raadpleeg dan de tabel op pagina 44-45 om te zien welke functie een toets bedient. Kies in de tabel eerst het type apparaat dat u bedient (b.v. TV, VCR) en vervolgens kijkt u naar de afbeelding van de afstandsbediening op pagina 44. Om het gemakkelijk te maken zijn de toetsen genummerd.

Om er achter te komen welke functie een toets voor een specifiek apparaat bestuurt, zoekt u het nummer van de toets in het Functie Overzicht en dan kijkt u in de kolom naar het apparaat dat u bestuurt. Bijvoorbeeld, toets nummer 45 is de 'Direct' toets voor de AVR, maar is ook de toets 'favoriet' bij veel kabel-TV en satellietontvanger set-top boxen. Toets nummer 31 is de vertraging voor de AVR, maar open/dicht voor CD-spelers.

Denk er aan dat de nummers die gebruikt worden om de toetsfuncties te beschrijven als hierboven en op pagina 44, bedoeld zijn om aan te geven hoe een toets een aantal andere nummers kan besturen, dan die welke in de rest van deze handleiding gebruikt worden om de toetsfuncties van de AVR te beschrijven.

Belangrijk bij het gebruik van de afstandsbediening van de AVR met andere apparaten

- Fabrikanten kunnen verschillende codesets gebruiken voor dezelfde productcategorie. Daarom is het belangrijk dat u controleert of de code die u heeft ingevoerd wel op alle functies werkt. Als blijkt dat niet alle functies werken, controleer dan of er een andere code is die meer functies kan besturen.

- Afhankelijk van merk en type is het mogelijk dat de functies zoals opgesomd in het functie overzicht, niet overeenstemmen met het juiste commando voor een functie, terwijl het apparaat op het commando reageert. In dat geval is het verstandig de reactie van het apparaat te noteren op dezelfde regel van de tabel, of een aparte notitie te maken.

- Wordt een toets ingedrukt op de afstandsbediening van de AVR, dan moet de rode indicatie onder de ingangskeuze 5 6 vóór het te bedienen product kort knipperen. Knippert het echter wel voor sommige, maar niet voor alle functies van een bepaald product, betekent dat NIET dat er een probleem is met de afstandsbediening, maar dat er geen functie geprogrammeerd is voor de toets die ingedrukt werd.

Volume doorschakelen

De afstandsbediening van de AVR kan worden geprogrammeerd om volume hoger/lager 40 en muting 39 van zowel de TV als de AVR in combinatie met elk apparaat dat door de afstandsbediening wordt bestuurd. Voorbeeld: daar de AVR waarschijnlijk wordt gebruikt als het geluidssysteem bij TV-kijken, kan het handig zijn het volume van de AVR te regelen, hoewel de afstandsbediening is omgeschakeld op de TV. Zowel de volumeregeling van de AVR als van de TV kan gecombineerd worden met elk van de op afstand bestuurde apparaten.

Programmeren afstandsbediening

Om de afstandsbediening van de volumerege- laar door te schakelen gaat u als volgt te werk:

1. Druk op Ingangskeuze 5 voor het apparaat dat u wilt koppelen aan de volumeregelaar en houd deze vast tot het rode lichtje onder Ingangskeuze 5 oplicht en merk op dat de indicatie Programma 3 amber knippert.
2. Druk op volume hoger 40 en merk op dat programma 3 stopt amber te knipperen.
3. Druk op AVR keuze ⑥ of op ingangs-keuze ⑤, afhankelijk van welke volumeregeling u wilt koppelen aan het doorschakelen. De programma ③ knippert driemaal groen en dooft als bevestiging van de invoer.

Voorbeeld: om de volumeregelaar van de AVR te activeren ondanks het feit dat deze geschakeld is op de TV, drukt u eerst tegelijk op

Video/TV 5 en muting 39. Vervolgens drukt u op Volume hoger 40, gevolgd door AVR keuze 6.

Opmerking: wanneer u wilt terugkeren naar de oorspronkelijke configuratie van de afstandsbediening na een doorschakeling van het volume geprogrammeerd te hebben, herhaalt u deze stappen. U dient echter dezelfde ingangskeuze te gebruiken in de stappen één en drie.

Kanaalkeuze doorschakelen

De afstandsbediening van de AVR kan geprogrammeerd worden zodat de kanaalfunctie van de toetsen sluimer 10 en surround 11 voor TV, kabel of satelliet gebruikt kan worden in combinatie met één van de andere apparaten die op afstand worden bestuurd. Voorbeeld: bij het besturen van de VCR wilt u wellicht een ander kanaal kiezen op de kabel- of satelliet-aansluiting zonder eerst van de afstandsbediening van het andere apparaat te hoeven terug-schakelen naar bediening van de AVR. Om de afstandsbediening te programmeren op doorschakeling van de kanaalkeuze, volgt u deze stappen:

1. Druk op Ingangskeuze 5 voor het apparaat waarvan u de kanaalindeling wilt koppelen en houd deze vast tot het rode lichtje onder Ingangskeuze 5 oplicht en merk op dat de indicatie Programma 3 amber knippert.
2. Druk op volume lager 40 en merk op dat programma 3 stopt amber te knipperen.
3. Druk op AVR keuze 6 of op ingangskeuze 5, afhankelijk van welk apparaat u wilt koppelen aan het doorschakelen. De programma 3 knippert driemaal groen en dooft als bevestiging van de invoer.

Voorbeeld: om de kanalen van de TV te veranderen terwijl de afstandsbediening op de VCR is geschakeld, drukt u eerst tegelijk op VID 1/VCR ingangskeuze 5 en op muting 39. Laat de toetsen los en druk op volume lager 40, gevolgd door VID 2/TV ingangskeuze 5.

Opmerking: om de doorschakeling van de kanaalkeuze te verwijderen en de oorspronkelijke configuratie weer te kunnen gebruiken, herhaalt u de stappen hierboven. Druk echter op dezelfde ingangskeuze in de stappen één en drie.

Transport doorschakelen

De afstandsbediening van de AVR kan geprogrammeerd worden zodat de transportfuncties 26 (weergave, stop, snel vooruit, snel achteruit, pauze en opname) van een VCR, DVD of CD in samenhang met de andere functies zullen werken met een van de andere apparaten die door de afstandsbediening worden bestuurd. Voorbeeld: bij gebruik en bediening van de TV kunt u de VCR of DVD willen starten of stoppen, zonder het apparaat dat voor de afstandsbediening van de AVR is gekozen te moeten veranderen. Om de afstandsbediening te programmeren op transport doorschakelen gaat u als volgt te werk:

1. Druk op Ingangskeuze 5 voor het apparaat waarvan u de kanaalindeling wilt koppelen en houd deze vast tot het rode lichtje onder Ingangskeuze 5 oplicht en merk op dat de indicatie Programma 3 amber knippert.
2. Druk op weergave 26. De programma 3 stopt amber te knipperen.
3. Druk op AVR keuze ⑥ of op ingangskeuze ⑤, afhankelijk van welk apparaat u wilt koppelen aan het doorschakelen. De programma ③ knippert driemaal groen en dooft als bevestiging van de invoer.

Voorbeeld: om het transport van een CD-speler te besturen terwijl de afstandsbediening op de TV is geschakeld, drukt u tegelijk op VID 2/TV ingangskeuze 5 en op muting 39. Vervolgens laat u ze los en u drukt op weergave 26, gevolgd door de CD ingangskeuze 5.

Opmerking: om de transport doorschakeling te verwijderen en naar de oorspronkelijke configuratie terug te keren, herhaalt u de stappen hierboven. Druk echter op VID 2/TV ingangs-keuze in stap 1 en 3.

Opmerking: voordat u de afstandsbediening voor volume, kanaal of transport programmeert, eerst controlleren of de programmering nodig voor de specifieke TV, CD, DVD, kabel- of satellietontvangers is uitgevoerd.

Resetten van het geheugen van de afstandsbediening

Bij het toevoegen van componenten aan een home theater systeem, zult u soms de afstandsbediening geheel opnieuw willen programmeren om verwarring van bevelen, macro's of doorschakelingen die u heeft gemaakt te voorkomen. U doet dat door de afstandsbediening in de oorspronkelijke fabrieksinstelling terug te zetten. Denk er wel aan dat daarmee alle bevelen worden gewist en alles opnieuw moet worden ingevoerd. Ga als volgt te werk:

1. Druk tegelijk op een willekeurige ingangs- keuze ⑤ en op '0' ⑬ tot de programma indicatie ③ amber knippert.
2. Druk driemaal op '3'.
3. De rode LED onder de ingangskeuze ⑤ dooft en de programma ③ stopt met knipperen en wordt groen.
4. De programma ③ blijft groen tot de afstandsbediening is gereset. Denk er aan dat dit even kan duren, afhankelijk van het aantal bevelen dat in de afstandsbediening zijn opgeslagen en gewist moeten worden.
5. Wanneer de programma ③ dooft is de afstandsbediening teruggezet in de fabrieks-instelling.

Functie overzicht

1	○	2	3
4	5	6	7
8	9	10
11	12	13	14
15	16	17	18
19	20	21	22
23	24
25	26	27	28
29	30	31
32	33	34	35
36	37	38	39
40	41	42	43
44	45	46	47
48	49	50	51
52	53	54	55
56	57	58
59	60	61
62	63	64
65	66	67
68	69	70

44 FUNCTIE OVERZICHT

No. Toets AVR Functie DVD|CD/CD-R Tape

1 Inschakelen Inschakelen Inschakelen Inschakelen Inschakelen
2	Uitschakelen	Uitschakelen	Uitschakelen	Uitschakelen	Uitschakelen
3	Mute	Geluid Uit	Geluid Uit	Geluid Uit	Geluid Uit
4	AVR	AVR	AVR	AVR	AVR
5	DVD	DVD Ingang	DVD Ingang	DVD Ingang	DVD Ingang
6	CD	CD Ingang	CD Ingang	CD Ingang	CD Ingang
7	Tape	Tape	Tape	Tape	Tape
8	VID 1 (VCR)	Video 1	VCR	VCR	VCR
9	VID 2 (Kabel/SAT)	Video 2	Kabel/SAT	Kabel/SAT	Kabel/SAT
10	VID 3 (TV)	Video 3	TV	TV	TV
11	EzSet/SPL
12	MG/FM	Tuner	Tuner	Tuner	Tuner
13	6 Kanalen	6 Kanalen Ingang	6 Kanalen Ingang	6 Kanalen Ingang	6 Kanalen Ingang
14	Bridge	The Bridge (DMP)	The Bridge (DMP)	The Bridge (DMP)	The Bridge (DMP)
15	Sluimer/Kan+ Sluimer
16	Test Tone Testsignaal
17	T/V		TV/DVD of V.Uit	Ingangskeuze
18	Volume ▲	Volume ▲	Volume ▲	Volume ▲
19	Surround/Kan-	DSP Surround Functie	Disc Menu of Titel	CDR
20	OSD	OSD		In-Beeld Display
21	Ongebruikt	HD
22	Volume ▼	Volume ▼	Volume ▼	Volume ▼
23	Kanaal/Overzicht	Kanaal Fijnregeling	Titel of Disc Menu	Continu Afspelen
24	Luidspreker/Menu	Luidspreker Opzet	Menu of Setup	Intro Scan
25	▲	Verplaatsen/ Correctie Hoger	Hoger
26	◀◀	Verplaatsen/ Correctie Links	Naar Links
27	Set	Set	Enter
28	▶▶	Verplaatsen/ Correctie Rechts	Rechts
29	▼	Verplaatsen/ Correctie Lager	Lager
30	Digital/Exit	Digitale Ingangskeuze	Open/Dicht
31	Vertr./Vorig kanaal	Vertraging Instellen	Terug of Status	Open/Dicht
32	1	1	1	1
33	2	2	2	2
34	3	3	3	3
35	4	4	4	4
36	5	5	5	5
37	6	6	6	6
38	7	7	7	7
39	8	8	8	8
40	Tun-M	Tuner	Hoofdstuk+ of Zoom	Herhalen
41	9	9	9	9
42	0	0	0	0
43	Memory	Geheugen	Audio of Overzicht	Tijd
44	Tuning Up	Afstemmen Hoger	Volgend Hoofdstuk	Nummer Klezen
45	Direct	Tuner Direct	Camerapositie	Willekeurig
46	Clear	Wissen	Wissen	Wissen
47	Preset ▲	Voorkeuze Hoger	Vertraagd Vooruit	+10
48	Tuning ▼	Afstemmen Lager	Vorig Hoofdstuk	Nummer Verder
49	Tone	Klankregeling		Programma
50	RDS RDS
51	Preset ▼	Voorkeuze terug	Vertraagd Achteruit
52	M1	Macro 1	Macro 1	Macro 1	Macro 1
53	M2	Macro 2	Macro 2	Macro 2	Macro 2
54	M3	Macro 3	Macro 3	Macro 3	Macro 3
55	M4	Macro 4	Macro 4	Macro 4	Macro 4
56	Dolby Surround Dolby Functies
57	DTS SURR DTS Digitale Functies
58	DTS Neo:6 DTS Neo:6
59	Night	Nachtfunctie	Ondertitels In/Uit	CDP
60	Logic 7 Logic 7
61	Stereo Stereo
62	Skip ▼	Skip - (DVD)	Stap -	Skip -
63	Skip ▲	Skip + (DVD)	Stap +	Skip +
64	Dim Dimmer
65	Rewind	Achteruit Zoeken (DVD)	Achteruit Zoeken	Achteruit Zoeken	Terugspoelen
66	Play	Weergave (DVD)	Weergave	Weergave	Achteruit en Vooruit Afspelen
67	Fast Forward	Vooruit Zoeken (DVD)	Vooruit Zoeken	Vooruit Zoeken	Snel Doorspoelen
68	Record			Oname	Oname/Pauze
69	Stop	Stop (DVD)	Stop	Stop	Stop
70	Pause	Pause (DVD)	Pauze	Pauze

Functie overzicht

No.	Téets VCR (VID 1) TiVo (VID 1) CBL (VID 2) SAT (VID 2) TV (VID 3) (DMP)						>Bridge
1	Inschakelen		Inschakelen	Inschakelen	Inschakelen	Inschakelen	Inschakelen
2	Uitschakelen	Uitschakelen	Uitschakelen	Uitschakelen	Uitschakelen	Uitschakelen
3	Mute	Celuid Uit	Celuid Uit	Celuid Uit	Celuid Uit	Celuid Uit
4	AVR	AVR	AVR	AVR	AVR	AVR	AVR
5	DVD	DVD Ingang	DVD Ingang	DVD Ingang	DVD Ingang	DVD Ingang	DVD Ingang
	CD	CD Ingang	CD Ingang	CD Ingang	CD Ingang	CD Ingang	CD Ingang
6	Tape/	Tape	Tape	Tape	Tape	Tape	Tape
8	VID 1 (VCR)	VCR	VCR	VCR	VCR	VCR	VCR
9	VID 2 (Kabel/SAT)	Kabel/SAT	Kabel/SAT	Kabel	SAT	Kabel/SAT	Kabel/SAT
10	VID 3 (TV)	TV	TV	TV	TV	TV	TV
11	ErSet/SPL
12	MG/FM	Tuner	Tuner	Tuner	Tuner	Tuner	Tuner
13	6 Kanalen	6 Kanalen Ingang	6 Kanalen Ingang	6 Kanalen Ingang	6 Kanalen Ingang	6 Kanalen Ingang	6 Kanalen Ingang
14	>Bridge	The Bridge (DMP)	The Bridge (DMP)	The Bridge (DMP)	The Bridge (DMP)	The Bridge (DMP)	The Bridge (DMP)
15	Sluimer/Kan+	Kanaal +	Kanaal +	Kanaal +	Kanaal +	Kanaal +
16	Test Tone
17	TV/VCR	TV/VCR	TV Ingang	TV/Kabel	TV/SAT	TV/VCR
18	Volume ▲	Volume ▲	Volume ▲		Volume ▲	Volume ▲	Volume ▲
19	Surround/Kan-	Kanaal -	Kanaal -	Kanaal -	Kanaal -	Kanaal -
20	OSD	In-Beeld Menu	Live TV	In-Beeld Menu	In-Beeld Menu	In-Beeld Menu
21	Ongebruikt
22	Volume ▼	Volume ▼	Volume ▼		Volume ▼	Volume ▼	Volume ▼
23	Kanaal/Overzicht		Overzicht	Info/Overzicht	Info/Overzicht
24	Luidspreker/Menu	Menu	Menu	Menu	Menu	Menu	Menu
25	▲	Hoger	Hoger	Hoger	Hoger	Hoger
26	◀◀	Links	Links	Links	Links	Links	Scroll -
27	Set	Enter	Keuze	Enter	Enter	Enter	Keuze
28	▶	Rechts	Rechts	Rechts	Rechts	Rechts	Scroll +
29	▼	Lager	Lager	Lager	Lager	Lager
30	Digital/Exit	Terug/Exit
31	Vertr./Vorig kanaal			Vorig Kanaal	Vorig Kanaal	Vorig Kanaal
32	1	1	1	1	1	1
33	2	2	2	2	2	2
34	3	3	3	3	3	3
35	4	4	4	4	4	4
36	5	5	5	5	5	5
37	6	6	6	6	6	6
38	7	7	7	7	7	7
39	8	8	8	8	8	8
40	Tun-M
41	9	9	9	9	9	9
42	0	0	0	0	0	0
43	Memory
44	Tune Up	Laten Vervallen			Laten Vervallen	Sluimer
45	Direct			FAV/Cameraposite	FAV
46	Clear	Wissen	Wissen		Volgende
47	Preset ▲			Af
48	Tune ▼
49	Tone
50	RD5
51	Preset ▼
52	M1	Macro 1	Macro 1	Macro 1	Macro 1	Macro 1
53	M2	Macro 2	Macro 2	Macro 2	Macro 2	Macro 2
54	M3	Macro 3	Macro 3	Macro 3	Macro 3	Macro 3
55	M4	Macro 4	Macro 4	Macro 4	Macro 4	Macro 4
56	Dolby Surround
57	DTSURR
58	DT Neo:6
59	Night
60	Logic 7
61	Stereo
62	Skip ▼	Scan -	Miniaturen Lager	Skip - (DVD)	Skip - (DVD)	Skip - (DVD)
63	Skip ▲	Scan +	Miniaturen Hoger	Skip + (DVD)	Skip + (DVD)	Skip + (DVD)
64	Dim
65	Rewind	Terugspoelen	Achteruit Zoeken	Achteruit Zoeken (DVD)	Achteruit Zoeken (DVD)	Achteruit Zoeken (DVD)	Skip - /Achteruit Zoeken
#spelen	Play	Afspelen	Afspelen	Afspelen (DVD)	Afspelen (DVD)	Afspelen (DVD)	Afspelen
	Fast Forward	Snel Doorspoelen	Vooruit Zoeken	Vooruit Zoeken (DVD)	Vooruit Zoeken (DVD)	Vooruit Zoeken (DVD)	Skip + /Vooruit Zoeken
	Record	Opname	Opname
	Stop	Stop	Vertraagd	Stop (DVD)	Stop (DVD)	Stop (DVD)
	Pause	Pauze	Pauze	Pauze (DVD)	Pauze (DVD)	Pauze (DVD)	Pauze

Problemen

SYMPTOOM OORZAAK OPLOSSING

Apparaat werkt niet wanneer de • Geen netspanning • Controleer lichtnetaansluiting netschakelaar 1 wordt ingedrukt • Controleer of er spanning op het stopcontact staat
Display licht op maar geen• Onderbroken ingangssignaal • Controleer alle aansluitingen geluid en geen beeld• Muting ingeschakeld• Volume is geheel teruggedraaid • Draai het volume omhoog
Geen enkele luidspreker werkt; lichtnetindicatie rood	• Versterker beveiliging actief, kortsluiting• Versterker beveiliging actief, intern probleem	• Controleer luidsprekerverbindingen op kortsluiting• Neem contact op met uw leverancier
Geen geluid van de surround of centrum luidsprekers	• Verkeerde surround functie• Monosignaal• Verkeerd geconfigureerd• Stereo of mono signaal	• Kies een andere functie dan stereo• Er is geen surround informatie bij mono bronnen (uitgezonderd de Theater en Hall surround functies).• Controleer de luidsprekerconfiguratie.• Sommige surround functies creëren geen achter kanaal informatie van niet-gecodeerde programma’s.
Apparaat reageert niet op de afstandsbediening	• Zwakke batterijen in afstandsbediening• Verkeerde apparaat gekozen• Sensor afstandsbediening 24 geblokkeerd	• Vervang batterijen• Druk op AVR 6• Controleer of de sensor op de voorzijde niet wordt afgedekt door een voorwerp of meubel
Intermitterende brom in de tuner	• Lokale interferentie	• Verplaats het apparaat of de antenne, uit de buurt van computers, TL-buizen, motoren of andere elektrische apparaten
Indicatie in kanaalaanduiding knippert 14 display en audio stopt	• Digitale audiosignaal pauzeert	• Hervat weergave DVD• Controleer of een digitaal signaal naar de ingang wordt gestuurd

Processor resetten

In het zeldzame geval dat de werking van het apparaat en/of de display niet normaal lijkt kan de oorzaak liggen in een foutieve werking van het geheugen of de microprocessor.

Om dat te corrigeren neemt u de stekker van het apparaat uit het stopcontact en wacht minimaal drie minuten voordat u deze weer in het stopcontact steekt. Controleer nu de werking van het apparaat. Werkt het nog steeds niet goed, dan kan een reset noodzakelijk zijn.

Daarmee wordt het gehele systeemgeheugen van de AVR inclusief alle instellingen van de tuner, uitgangsniveaus (componentenniveaus) en de gegevens voor luidsprekercombinaties, verwijderd. Zet eerst het systeem aan met

standby 2.

Druk dan op Klankregeling in/uit 8 en houd deze drie seconden vast.

Het apparaat schakelt automatisch in. Denk er aan dat u op deze manier het geheugen heeft gewist en dat alle systeem configuraties, instellingen en zenders opnieuw moeten worden ingesteld.

Opmerking: het resetten van de processor zal alle instellingen die u heeft gemaakt wissen: uitgangsniveaus van de luidsprekers, de uitgangsniveaus, surroundfuncties, toewijzing van de digitale ingangen en de opgeslagen radiozenders. Na het resetten keert het apparaat terug in de fabrieksinstelling en moeten alle instellingen opnieuw worden gemaakt.

Functioneert het systeem nu nog steeds niet goed, dan kan een elektrische ontlading er verantwoordelijk voor zijn dat de processor en/of het geheugen is vernield.

Raadpleeg in dat geval de Harman Kardon technische dienst.

Technische gegevens

Audio gedeelte

Stereo

Continu nominaal vermogen (FTC)

50 watt per kanaal, 20 Hz – 20 kHz,

@ <0,07% THD, beide kanalen uitgestuurd in 8 ohm

5 kanaals surroundfuncties

Vermogen per kanaal

Front L&R kanalen:

40 watt per kanaal,

Ingangsgevoeligheid/impedantie

Lineair (lijnniveau) 200 mV/47 kohm

Signaal/ruis-afstand (IHF-A) 100 dB

Surround overspraak

Analoge opname 40 dB

(Pro Logic, enz.)

Dolby Digital (AC-3) 55 dB

DTS 55 dB

Frequentiebereik

@ 1W (+0 dB, -3 dB) 10 Hz – 130 kHz

High Instantaneous

Transiënt Intermodulatie

Vervorming (TIM) Onmeetbaar

Stijgtijd 16 μsec

Slew rate 40 V/μsec**

FM tuner

Afstembereik

Bruikbare gevoeligheid

Signaal/ruis-afstand

Vervorming

Stereo kanaalscheiding

Selectiviteit

Spiegelonderdrukking

MF onderdrukking

87,5 - 108 MHz

Signaal/ruis-afstand

Bruikbare gevoeligheid

Vervorming

Selectiviteit

522 - 1620 kHz

45 dB

kamerantenne: 500 μV

1 kHz, 50% mod.: 0,8%

±10 kHz: 30 dB

Video gedeelte

Videosysteem

Ingangsniveau/impedantie

Uitgangsniveau/impedantie

(5 kanalen uitgestuurd)

Afmetingen (max)

Breedte 440 mm

Hoogte 165 mm

Diepte 382 mm

Gewicht 9,7 kg

Diepte inclusief knoppen, toetsen en aansluitingen.

Hoogte inclusief voetjes en chassis.

Alle technische gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Harman Kardon, The Bridge "Bridge" en Logic 7 zijn geregistreerde handelsmerken van

EzSet/EQ ^™ is een handelsmerk van Harman International Industries, Inc.

* Gefabriceerd onder licentie van Dolby Laboratories.

'Dolby', 'Pro Logic' en het dubbele D symbool zijn handelsmerken van Dolby Laboratories.

Alle rechten voorbehouden.

SA-CD is een handelsmerk van Sony Electronics, Inc.

Apple en iPod zijn geregistreerde handelsmerken van Apple Computer, Inc.

Cirrus is een geregistreerd handelsmerk van Cirrus Logic Corp.

** Zonder ingangscompensatie en uitgangsisolatie netwerken.

Bijlage - Werkblad instellingen

Aanhangsel – Standaard Instellingen, werkbladen, codes afstandsbediening

Tabel A1 – Standaard Instellingen Ingangen

Bron DVD Video 1 Video 2 Video 3 The Bridge/ CD Tape Tuner 6-					DMP Kanalen
Title I								NT.TUNER
Component Video In	Comp V 1	Comp V 2	Comp V 3	Convert***	Convert***	Convert***	Convert***	Convert***	Convert***
Audio In	Coax 1	Analog	Optical 1	Analog	The Bridge/ DMP	Analog	Analog	Tuner	6-Channel
Auto Schakel	Aan	Aan	Aan	Aan	---	Aan	Aan	---	---
Surround Fundie!	Logic 77-Ka. Muziek	Logic 77-Ka. Muziek	Logic 77-Ka. Muziek	Logic 77-Ka. Muziek	Logic 77-Ka. Muziek	Logic 77-Ka. Muziek	Logic 77-Ka. Muziek	Logic 77-Ka. Muziek	Logic 77-Ka. Muziek

**De standaard video-ingang voor deze bron is ofwel de composiet dan wel de S-video ingang, gekopsoed aan de bron. Het signaal wordt omgezet naar component video en is besch kbaar aan de Component Video Monitor Uitgangen voor gebruik met een geschikt beeloscherm, maar wordt niet cogewardeerd.
De aangegeven instelling is de aanbevolen surround functie voor PCM en Analoge audlobronnen.

Tabel A2 – Standaard Luidspreker/Kanaal Instellingen

Bron	DVD	Video 1	Video 2	Video 3	The Bridge /DMP	CD	Tape	Tuner	6-Kananlen
Bass Manager: Global
Links/Rechts Luidspreker Grootte	Klein	Klein	Klein	Klein	Klein	Klein	Klein	Klein	Groot
Center Luidspreker Grootte	Klein	Klein	Klein	Klein	Klein	Klein	Klein	Klein	Groot
Surround Luidspreker Grootte	Klein	Klein	Klein	Klein	Klein	Klein	Klein	Klein	Groot
Surround Achter Luedspreker Grootte	Klein	Klein	Klein	Klein	Klein	Klein	Klein	Klein	Groot
Subwoofer	Sub	Sub	Sub	Sub	Sub	Sub	Sub	Sub	Sub
Links/Rechts Luidspreker Wisselfilter	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	n.v.t.
Center Luidspreker Wisselfilter	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	n.v.t.
Surround Luidspreker Wisselfilter	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	100 Hz	n.v.t.
Subwoofer Wisselfilter	Links/Rechts	Links/Rechts	Links/Rechts	Links/Rechts	Links/Rechts	Links/Rechts	Links/Rechts	Links/Rechts	n.v.t.

Tabel A3 – Standaard Instellingen Vertraging

Luidsprekerpositie	Afstand Luisprekers tot Luisterpositie	Instelling Vertraging
Front Links	3 meter
Center	3 meter
Front Rechts	3 meter
Surround Rechts	3 meter
Surround Links	3 meter
Subwoofer	3 meter
A/V Sync Vertraging	0 ms

Bijlage - Werkblad instellingen

Tabel A4 – Instellingen Ingangen

Bron DVD Video 1 Video 2 Video 3 The Bridge/DMP CD Tape Tuner 6-Kanalen
Titel									Int. Tuner
Video Ingang
Component Video In
Audio In The Bridge/DMP Tuner 6 Kanalen
Auto Schakelen --- ---		---
Surround Functie +

Tabel A5 – Luidspreker/Kanalen Instellingen

Bron	DVD	Video 1	Video 2	Video 3	The Bridge/DMP	CD	Tape	Tuner	6-Kanalen ++
Bass Manager:Global /Onafnankelijk									n.v.t.
Links/Rechts Luidspreker Grootte									n.v.t.
Center Luidspreker Grootte									n.v.t.
Surround Luidspreker Grootte									n.v.t.
Subwoofer									n.v.t.
Links/Rechts Luidspreker Wissefilter									n.v.t.
Center Luidspreker Wissefilter									n.v.t.
Surround Luidspreker Wissefilter									n.v.t.
Subwoofer Wissefilter									n.v.t.
Links/Rechts Niveau +++
Center Niveau +++
Surround Niveau +++
Subwoofer Niveau +++

¹⁷ De 6 kanalen ingang is een 'directe' ingang wat wil zeggen dat de signalen direct naar de volumeregelaar gaan zonder bass management bewerking. Op die manier zijn de luidspreker groot ton altijd broodband on is het niet mogelijk de groote of het wisselfitor in te stellen.
¹¹ Opmerking: de kanaalniveaus variëren afhankelijk van surround functie en minder van het type bron.

Tabel A6 – Codes Afstandsbediening

Bron	Product Type (aankruisen of invullen)	Code Afstandsbediening
Video 1	VCR, PVR
Video 2	Kabel, Satelliet
Video 3	TV
DVD	DVD
CD	CD, CDR
Tape	Cassette

Tabel A7 – Systeem Instellingen

Eigenschap	Standaard Instelling Uw Instelling
VFD Fade tijd	Uit
Standaard Volume	Uit
Vol standaard Instelling	-25dB
Semi OSD tijdsduur	5 seconden
Volledig OSD tijdsduur	20 seconden
Standaard Surround Functie	Aan
OSD Achtergrond	Blauw

harman/kardon®
