AVR 5000 - Audioreceiver HARMAN KARDON - Gratis gebruiksaanwijzing en handleiding

Producttype	Audioreceiver
Merk	Harman Kardon
Model	AVR 5000
Afmetingen (b x h x d)	440 mm x 167 mm x 435 mm
Gewicht	15,9 kg
Voeding	AC 220-240 V / 50 Hz
Vermogensopname	78 W (standby), 694 W max
Uitgangsvermogen (stereo)	2 x 80 W (8 ohm, 20 Hz-20 kHz, <0,07% THD)
Uitgangsvermogen (multi-kanaal)	5 x 70 W (8 ohm)
Ondersteunde audioformaten	Dolby Digital, DTS, Dolby Pro Logic, Logic 7, VMAx, HDCD, MP3
Aantal digitale ingangen	6 (3 optisch, 3 coax)
Aantal video-ingangen	5 (composiet/S-Video)
Component video-ingangen	2 (Y/Pr/Pb)
Meerkamersysteem	Ja, met aparte Zone II-afstandsbediening
EzSet automatische kalibratie	Ja
Programmeerbare afstandsbediening	Ja, verlicht, met leerfunctie
In-beeld menu (OSD)	Ja, volledig en semi-OSD
Hoofdtelefoonuitgang	Ja, 6,3 mm jack
Meegeleverde accessoires	Afstandsbediening, Zone II-afstandsbediening, FM-antenne, MG-antenne, batterijen
Reiniging	Droge zachte doek; nooit oplosmiddelen gebruiken
Veiligheid	Niet openen, geen onderdelen die door gebruiker kunnen worden onderhouden
Reparatie	Alleen door gekwalificeerde technici; garantie vervalt bij eigen reparatie

Veelgestelde vragen - AVR 5000 HARMAN KARDON

Hoe sluit ik de luidsprekers aan op de AVR 5000?

Sluit de rode (+) en zwarte (-) aansluitingen op de receiver aan op de overeenkomstige aansluitingen van de luidspreker. Gebruik kabels van goede kwaliteit met een doorsnede van minimaal 1,5 mm². Zorg dat de polariteit correct is voor een optimaal geluid.

Waarom werkt de afstandsbediening niet?

Controleer of de batterijen in de afstandsbediening niet leeg zijn en of de sensor op de voorzijde van de receiver niet wordt afgedekt. Druk eerst op de AVR toets om de afstandsbediening op de receiver te richten.

Hoe stel ik de surroundfuncties in?

Druk op de Surround toets op de afstandsbediening en gebruik de ▲/▼ toetsen om door de beschikbare functies te bladeren, zoals Dolby Digital, DTS, Logic 7 of VMAx. Bevestig met de Instellen toets.

Wat moet ik doen als er geen geluid uit de center- of surroundluidsprekers komt?

Controleer of de juiste surroundfunctie is geselecteerd en of de luidsprekerconfiguratie correct is ingesteld via het menu. Gebruik het Testsignaal om te controleren of alle kanalen werken. Mogelijk is het bronmateriaal stereo zonder surround-informatie.

Hoe kan ik de uitgangsniveaus kalibreren met EzSet?

Houd de SPL toets op de afstandsbediening drie seconden ingedrukt. De receiver stuurt een testsignaal naar elke luidspreker en past automatisch de niveaus aan tot ze gelijk zijn. De Programma/SPL-indicatie wordt groen per kanaal.

Kan ik de AVR 5000 in een andere kamer gebruiken?

Ja, via het meerkamersysteem (Zone II). Sluit een externe versterker aan op de Meerkamer uitgang (10) en gebruik de Zone II-afstandsbediening om bron en volume te regelen. Een IR-sensor in de andere kamer is nodig voor bediening.

Hoe reset ik de processor van de AVR 5000?

Zet het apparaat aan met Standby. Houd tegelijk de toetsen Klankregeling in/uit (6) en RDS (12) ingedrukt tot RESET in de display verschijnt. Alle instellingen worden gewist, herstel de fabrieksinstellingen.

Welke soorten digitale ingangen heeft de AVR 5000?

De receiver heeft zes digitale ingangen: drie optische (waarvan één op de voorzijde) en drie coaxiale (waarvan één op de voorzijde). Ze ondersteunen Dolby Digital, DTS en PCM-signalen.

Hoe programmeer ik de afstandsbediening voor andere apparaten?

Druk op de Programmeren toets (8) en daarna op de gewenste ingangskeuze (CD, DVD, etc.). Voer de driecijferige code in uit de codetabellen in de handleiding. De programmeerindicator licht op bij een correcte code.

Wat is het verschil tussen Logic 7 en Dolby Pro Logic?

Logic 7 is een exclusieve Harman Kardon functie die een breder en ruimer geluidsbeeld creëert dan Dolby Pro Logic. Het is geschikt voor zowel muziek als film en biedt een ruimtelijkere weergave. Dolby Pro Logic is een standaard surround-decoder.

GEBRUIKSAANWIJZING AVR 5000 HARMAN KARDON

15 Installeren en aansluiten

19 Systeem configuratie

19 Luidsprekerkeuze en -opstelling

20 In gebruik name en in-beeld display

20 Instellingen van elke gebruikte ingang

21 Opzet ingangen

21 Opzet Surround

22 Opzet luidsprekers

23 Instellingen overige ingangen

23 Instellingen onafhankelijk van ingangen

23 Instelling vertraging

24 Nacht instelling

24 Instelling uitgangsniveau

25 Gebruik EzSet

25 Handinstelling uitgangsniveau

27 Bediening

27 Basisbediening

27 Bronkeuze

27 Hoofdtelefoon

28 Overzicht surround functies

29 Keuze surround functies

29 Digitale audioweergave

31 Opnemen

32 Instellen uitgangsniveau

33 6-Kanaals directe ingang

33 Geheugenbeveiliging

33 Tuner

34 RDS functies

36 Bijzondere functies

36 Helderheid display

36 Volume bij inschakeling

37 Gedeeltelijke in-beeld display opzet

37 Duur in-beeld display

38 Meerkamer gebruik

39 Programmeren afstandsbediening

39 Programmeren met codes

40 Uitlezen codes

40 Codes leren van een afstandsbediening

41 Macro's programmeren

42 Geprogrammeerde functies

42 Volume doorschakelen

43 Kanaalbesturing doorschakelen

43 Transport doorschakelen

43 Toewijzen besturing

43 Restten afstandsbediening

44 Functie overzicht

46 Codetabellen

56 Problemen

56 Resetten processor

verklaren dat het product dat beschreven wordt in deze handleiding voldoet aan de technische normen:

EN 55013/6.1990

EN 55020/12.1994

EN 60065:1993

EN 61000-3-2/4.1995

Carsten Olesen

Harman Kardon Europe A/S

Opzet van de handleiding

Om de handleiding optimaal te kunnen gebruiken in combinatie met de afstandsbediening, de bedieningsorganen, de aansluitingen en de display is deze als volgt ingedeeld:

VOORBEELD (vet gedrukt) geeft een toets op de afstandsbediening of de voorzijde aan, dan wel een aansluiting op de achterzijde.

VOORBEELD (display) geeft een aanwijzing in de display aan.

1 - (cijfer in een hokje) verwijst naar een specifieke toets op de voorzijde.

① - (cijfer in een cirkel) verwijst naar een aansluiting op de achterzijde.

1 - (cijfer in een ovaal) verwijst naar een toets op de afstandsbediening.

A - (letter in een hokje) verwijst naar een indicatie in de display.

A - (letter in een ovaal) verwijst naar een toets van Zone II op de afstandsbediening.

Dank u voor de aanschaf van een Harman Kardon product!

Met de aanschaf van een Harman Kardon AVR 5000 staat u aan het begin van vele jaren luisterplezier. De AVR 5000 is ontworpen om u optimaal te laten genieten van alle spanning en effecten van filmgeluid en alle nuances in de muziek. Dankzij ingebouwde Dolby" Digital en DTS-decoders biedt de AVR 5000 zes audiokanalen die het digitale filmgeluid van de nieuwste DVD- en LD-films, naast digitale televisie uitzendingen op de beste manier tot uitdrukking brengen.

In de AVR 5000 worden complexe digitale schakelingen gebruikt om dit allemaal te verwezenlijken, maar het installeren en bedienen zijn toch heel eenvoudig. Verschillend gekleurde aansluitingen, inwendig verlichte en programmeerbare afstandsbediening en in-beeld menu's maken de AVR 5000 gemakkelijk te gebruiken. Om optimaal plezier te hebben van uw receiver, raden wij u aan even de tijd te nemen om deze handleiding in zijn geheel door te lezen. Controleer ook of alle verbindingen met de luidsprekers, bronnen en andere externe apparatuur correct zijn uitgevoerd. Op deze manier raakt u zo snel mogelijk vertrouwd met alle functies en de bedieningsorganen en kunt u alle mogelijkheden van de AVR 5000 benutten.

Bewaar de handleiding om deze later nog eens te raadplegen.

Beschrijving en functies

De AVR 5000 is een van de veelzijdigste, multifunctionele A/V receivers die er op de markt zijn en biedt talloze luistermogelijkheden. Naast Dolby Digital en DTS decoders voor digitale bronnen is er ook een reeks analoge functies voor gebruik met CD, VCR, TV en de ingebouwde FM/MG tuner van de AVR zelf. Behalve Dolby Pro Logic, Dolby 3 Stereo en speciale zaal- en theatereffecten, bieden alleen de Harman Kardon receivers Logic 7, een breder en ruimer geluids-effect. Tenslotte is de AVR 5000 een van de weinige A/V receivers die in staat is MP3 data te decoderen, waardoor u ook naar de nieuwste muziekproducties van de computer of weergave apparaatjes kunt luisteren met de kwaliteit die u van Harman Kardon gewend bent. Eveneens exclusief voor Harman Kardon is VMAx, dat gebruikt maakt van een eigen processing om een open en ruimtelijk klankbeeld te creëren via slechts twee luidsprekers.

De AVR 5000 biedt ook HDCD ^® decodering en de meest realistische weergave van CD's bij gebruik van een digitale verbinding, zelfs met een niet voor HDCD geschikte CD of DVD speler.

Buiten het grote aantal luistermogelijkheden is de AVR 5000 ook gemakkelijk te configureren voor optimaal resultaat met uw luidsprekers in uw luisterruimte. Via de in-beeld menu's kunnen de luidsprekers, ingangen en vertragingstijden gemakkelijk ingesteld worden, terwijl onze exclusieve EzSet™ afstandsbediening de niveaus van het systeem meet en automatisch kalibreert voor een perfect uitgebalanceerd klankbeeld.

Voor optimale flexibiliteit bezit de AVR 5000 aansluitingen voor vijf video apparaten, elk zowel in composiet als S-Video. Er zijn twee extra audio ingangen beschikbaar en in totaal zes digitale ingangen zorgen ervoor dat de AVR 5000 alle moderne digitale audiosignalen kan verwerken. Voor compatibiliteit met de nieuwste DVD-spelers en digitale videoproducten bezit de AVR 5000 ook video component faciliteiten. Coax en optische digitale uitgangen zijn beschikbaar voor gebruik van digitale recorders, en zowel de analoge audio/video als de coax digitale aansluitingen op de voorzijde kunnen op uitgang worden omgeschakeld voor gebruik met draagbare recorders - exclusief voor Harman Kardon. Twee video opname-uitgangen, voorversterker uitgangen en eindversterker ingangen en een zeskanaals ingang maken de AVR 5000 nagenoeg toekomstzeker, met alles wat nodig is voor de allernieuwste formaten van morgen.

De flexibiliteit en het vermogen van de AVR 5000 houden niet op bij uw centrale thuisbioscoop of luisterkamer. De AVR bevat een uitgebreid multi-zone bedieningssysteem met de mogelijkheid een bron te kiezen voor uw centrale kamer en een andere bron voor een tweede kamer. Zowel composiet video als S-video en audio, worden naar de tweede kamer doorgestuurd, waarbij u volledige controle hebt over het volume via een afzonderlijk infrarood link voor de afstandsbediening. Om de bediening van de AVR 5000 vanuit een tweede kamer gemakkelijk te maken wordt er een afzonderlijke Zone II afstandsbediening bijgeleverd.

De krachtige versterker van de AVR 5000 is gebouwd op de traditionele Harman Kardon technologieën voor de eindversterkers om een optimaal dynamisch bereik te kunnen bieden met elke denkbare programmabron.

Harman Kardon heeft de 'HiFi' receiver meer dan zevenenveertig jaar geleden uitgevonden. Met topklasse schakelingen die zich in de loop der tijd hebben bewezen, is de AVR 5000 de beste receiver die Harman Kardon ooit heeft geproduceerd.

■Ingebouwde Dolby Digital en DTS decoders op basis van Crystal Chip Technology
■Harman Kardons' exclusieve Logic 7 en VMAx functies
■MP3 Decoder voor gebruik met daartoe geschikte computers en digitale audiospelers
■Afrika-sbediening stelt automatisch de optimale niveaus in
■Analoge A/V Ingangen op de Voorzijde, Omschakelbaar als Uitgang
■Digitale ingangen op de voorzijde en coax digitale uitgangen voor gemakkelijk aansluiten van draagbare apparatuur en de nieuwste video spelletjes
■Talloze digitale ingangen en uitgangen
■In-beeld menu en display systeem
■6-Kanaals Directe Ingang en Voorversterker Uitgang en Eindversterker Ingangen voor Gemakkelijke Uitbreiding en Gebruik met Toekomstige Audio Formaten
■Compleet Multi-Zone systeem met afzonderlijke 'Zone II' afstandsbediening
■Inwendig Verlichte Hoofd Afstandsbediening met Vaste Codes en Leerfunctie
■HDCD Decodering voor Superieure CD Weergave
■Component Video Schakeling

Belangrijke veiligheidsinformatie

Controleer netspanning voor gebruik

Uw nieuwe AVR 5000 is ontworpen voor gebruik met 220 - 240 volt wisselspanning. Sluit u de receiver op een andere netspanning aan dan waarvoor deze is bedoeld, dan kan dit gevaarlijk zijn en zelfs brand ontstaan. Bovendien kan de receiver hier door beschadigd worden.

Heeft u vragen heeft over de juiste netspanning voor dit specifieke model of over de netspanning in uw omgeving, raadpleeg dan eerst uw leverancier voordat het apparaat met het lichtnet verbindt.

Gebruik geen verlengsnoeren

Gebruik het apparaat alleen met het vaste netsnoer. Het gebruik van verlengsnoeren met dit product wordt afgeraden. Leg, net als bij andere elektrische apparaten, het netsnoer niet onder vloerbedekking of tapijten en zet er geen zware voorwerpen op. Een beschadigd netsnoer onmiddellijk door een erkende technische dienst laten vervangen door een exemplaar dat aan de fabrieksspecificaties voldoet.

Ga voorzichtig met het netsnoer om

Wanneer u het netsnoer uit het stopcontact neemt, trek dan altijd aan de stekker en niet aan het snoer. Wanneer het apparaat voor langere tijd niet zal worden gebruikt, neem dan de stekker uit het stopcontact.

Open de behuizing niet

In dit product bevinden zich geen onderdelen die door de gebruiker gerepareerd kunnen worden. Bij het openen van de behuizing kunt u een schok oplopen en wijzigingen aan het product zullen de garantie ongeldig maken. Mocht water of een metalen voorwerp zoals een paperclip, een nietje of iets dergelijks in het apparaat terechtkomen, neem dan de stekker direct uit het stopcontact en raadpleeg een erkende repa- rateur.

Opstelling

■Plaats het apparaat, om een goede werking te verzekeren en risico's te vermijden, op een stevige en vlakke ondergrond. Zet u het apparaat op schap, controleer dan of het schap en de steunen het gewicht kunnen dragen.
■Zorg ervoor dat er voldoende ruimte is voor ventilatie rond het apparaat. Plaatst u dit product in een kast of andere gesloten ruimte, controleer dan of er voldoende lucht in de kast circuleert. In sommige gevallen kan een ventilator nodig zijn.
■Plaats het apparaat niet op een tapijt of een dergelijke ondergrond, daar dan de ventilatiesleuven worden afgesloten.
■Gebruik het apparaat niet op extreem hete of koude plaatsen, op een plaats waar het blootstaat aan direct zonlicht, of in de nabijheid van een verwarming.
■Plaats het apparaat niet in een vochtige of stoffige omgeving.
■Zorg ervoor dat de ventilatiesleuven in de bovenzijde van het apparaat vrij blijven en plaats er geen voorwerpen op.

Schoonmaken

Maak het apparaat zonodig schoon met een schone, zachte en droge doek. Indien nodig kunt bevochtigt u een zachte doek met lauw sop en daarna met een doek met schoon water. Droog het apparaat onmiddellijk af met een droge doek. Gebruik NOOIT benzeen, reinigingsmiddelen met drijfgassen, verdunner, alcohol of andere vluchtige middelen. Gebruik geen schuurmiddelen, want deze kunnen de afwerking van metalen onderdelen beschadigen. Vermijd het gebruik van insecticiden in de buurt van dit apparaat.

Verplaatsen

Alvorens het apparaat te verplaatsen controleren of alle verbindingen met andere apparaten los-genomen zijn en dat de stekker van het apparaat zelf uit het stopcontact genomen is.

Uitpakken

De doos en overig verpakkingsmateriaal dat gebruikt werd om uw nieuwe receiver tijdens transport te beschermen zijn speciaal ontworpen om schokken en trillingen te absorberen. Wij adviseren u de doos en het verpakkingsmateriaal te bewaren voor het geval u gaat verhuizen of als het apparaat ooit gerepareerd zou moeten worden.

Om de omvang van de doos te verkleinen kunt u deze plat maken. Dit doet u door het plakband op de bodem helemaal los te maken en de doos plat te drukken. De kartonnen hulpstukken kunnen op dezelfde manier worden bewaard. Verpakkingsmateriaal dat niet samengedrukt kan worden kan in een plastic zak worden bewaard.

Wilt u het verpakkingsmateriaal niet bewaren, is het goed te weten dat de doos en het overige verpakkingsmateriaal gerecycled kunnen worden. Denk aan het milieu en lever dit materiaal in op de daarvoor aangewezen plaats.

WAARSCHUWING

KANS OP ELEKTRISCHE SCHOKKEN. NIET OPENEN

LET OP: VERMIJD HET RISICO VAN ELEKTRISCHE SCHOKKEN. OPEN NOOIT ZELF DE BEHUIZING. IN HET APPARAAT BEVINDEN ZICH GEEN ONDERDELEN DIE DOOR DE GEBRUIKER ZELF KUNNEN WORDEN ONDERHOUDEN, GEREPAREERD EN/OF VERVANGEN. LAAT ONDERHOUD EN REPARATIE OVER AAN GEKWALIFICEERDE TECHNICI.

Het symbool van de bliksemschicht met pijlpunt en een gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde gevaarlijke voltages binnen in de behuizing van het apparaat. Deze voltages kunnen elektrische schokken veroorzaken.

Het uitroepteken in een gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van belangrijke informatie aangaande onderhoud en service in de gebruiksaanwijzing.

WAARSCHUWING: VERKLEIN BRANDGEVAAR EN DE KANS OP ELEKTRISCHE SCHOKKEN; STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT.

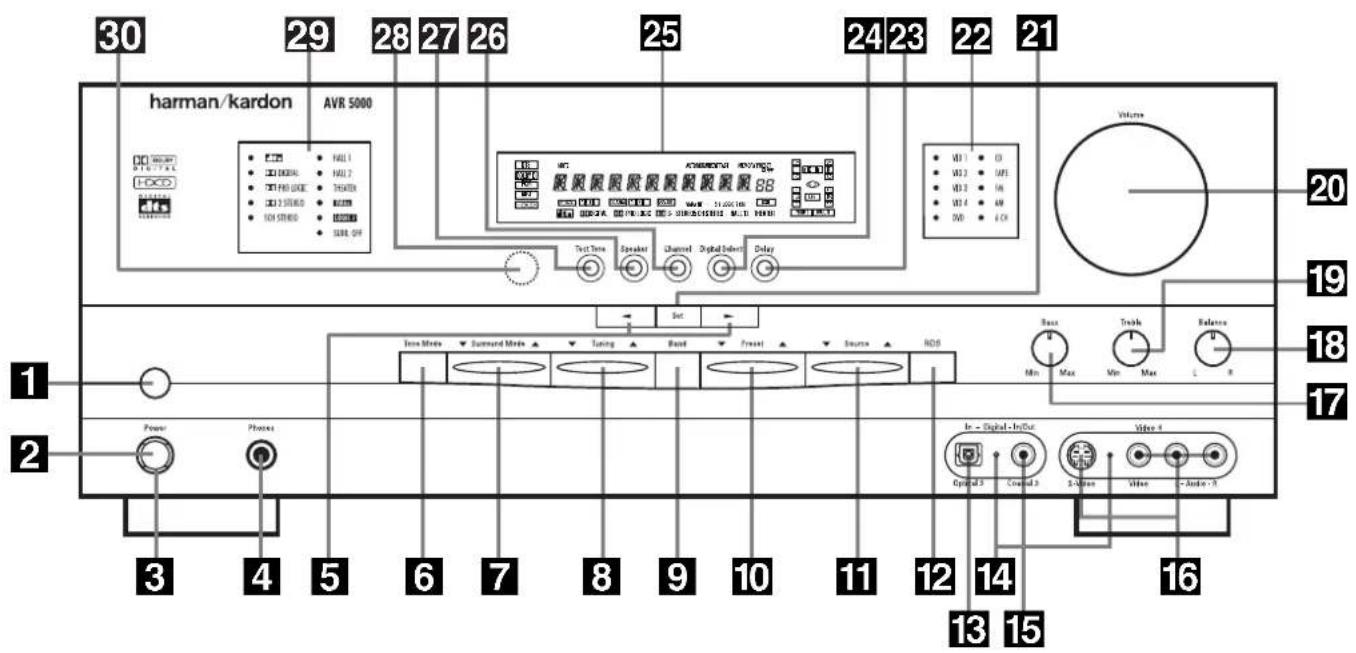

1 Netschakelaar
2 Standby
3 Lichtnetindicatie
4 Hoofdtelefoonuitgang
5 Insteltoetsen
6 Klankregeling in/uit
7 Surroundfunctie
8 Afstemmen
9 FM/MG
10 Voorkeurposities

11 Ingangskeuze
12 RDS functies
13 Digitale ingang 3 optisch
14 Status ingang/uitgang
15 Digitale ingang 3 coax
16 Video 4 aansluitingen
17 Lage tonen
18 Balans
19 Hoge tonen
20 Volume

21 Instellen
22 Ingangsindicaties
23 Vertraging
24 Digitale ingangskeuze
25 Display
26 Kanaalkeuze
27 Luidsprekerkeuze
28 Testsignaal
29 Surroundfunctie indicaties
30 Sensor afstandsbediening

1 Netschakelaar: druk op deze toets om de AVR 5000 in te schakelen. Is de schakelaar ingedrukt, dan staat het apparaat in standby, wat wordt aangegeven door de oranje LED 3 rond de standby schakelaar 2. Wanneer deze toets NIET ingedrukt is, werkt het apparaat niet. Om het apparaat geheel uit te schakelen en ook de afstandsbediening te blokkeren, deze schakelaar indrukken zodat deze naar buiten komt en het woord 'OFF' (uit) op de bovenzijde van de schakelaar zichtbaar wordt.

Opmerking: laat deze schakelaar normaal gesproken in de positie ON (aan) staan.

2 Standby: wanneer de netschakelaar 1 ingedrukt is, drukt u op deze toets om de AVR 5000 in te schakelen. Druk deze knop opnieuw in om het apparaat uit (standby) te schakelen. De lichtnetindicatie 3 (rond de schakelaar) wordt groen als het apparaat aan staat.
3 Lichtnetindicatie: licht amber op tijdens standby, als teken dat het apparaat gereed is voor gebruik. Ingeschakeld licht deze groen op.
4 Hoofdtelefoonuitgang: sluit hierop een hoofdtelefoon aan om ongestoord te kunnen luisteren. Gebruik een hoofdtelefoon met een standaard 6,3 jackplug. Bij het aansluiten van de hoofdtelefoon worden de luidsprekers in de centrale kamer en alle voorversterkeruitgangen 11 automatisch uitgeschakeld.

5 Insteltoetsen: bij het vastleggen van de configuratie kiest u met deze toetsen uit de beschikbare mogelijkheden die in de display 25 worden aangegeven.

6 Klankregeling in/uit: de klankregeling en balans worden ingeschakeld door deze toets in te drukken. De indicatie TONE IN verschijnt in de display 25 en met de regelaars Bass 17,

Treble 19 en Balance 18 kan het signaal naar de luidsprekers worden gecorrigeerd. Staat de indicatie TONE OUT in de display, dan wordt het signaal 'recht' weergegeven.

7 Surroundfunctie: indrukken om door de beschikbare surroundfuncties te schakelen en te kiezen. Niet alle functies zijn altijd beschikbaar, afhankelijk van het type ingang. Zie pagina 28 voor een overzicht van de surroundfuncties.
8 Afstemmen: druk op de linkerzijde van de toets om naar een lagere frequentie te gaan, of op de rechter om naar een hogere te gaan. Wordt een zender met een voldoende sterk sig- naal gevonden dan licht de indicatie TUNED W in de display 25 op. Zie pagina 33 voor nadere informatie over afstemmen.
9 FM/MG keuze: druk op deze toets om tuner als bron van de AVR 5000 te kiezen. Na eenmaal indrukken hoort u de laatst gebruikte zender; nogmaals indrukken schakelt heen en weer tussen AM (MG) en FM. Houd de toets vast om te schakelen tussen stereo en mono, handafstemming en automatische afstemming. Zie pagina 33 voor nadere informatie.
10 Voorkeurposities: druk op deze toetsen om voor- of achteruit door het overzicht van de voorkeurzenders te schakelen. Zie pagina 33 voor nadere informatie.
11 Ingangskeuze: druk één of meermaals op deze toets om een andere bron te kiezen.
12 RDS functie: indrukken om de verschillende boodschappen van het RDS-systeem van de AVR 5000 tuner op te roepen. Zie pagina 34 voor nadere informatie over RDS.
13 Digitale ingang 3 optisch: sluit de optische digitale audio uitgang van een audio of video product hierop aan. Wordt de ingang niet gebruikt zorg dan dat de ingang met het dopje is afgedekt om te voorkomen dat er stof in de ingang komt.
14 In/Uitgang Status: normaal gesproken lichten deze LED indicaties groen op als teken dat de Video 4 A/V aansluitingen of de Coax 3 digitale aansluiting op de voorzijde, werken als ingangen. Wanneer een van deze aansluitingen geconfigureerd is als uitgang, wordt de indicatie rood als teken dat deze aansluiting gebruikt kan worden voor opname. Zie pagina 21 voor meer informatie over het als uitgang configureren van de aansluitingen op de voorzijde.

15 Digitale ingang 3 coax: wordt gewoonlijk gebruikt voor het aansluiten van draagbare digitale audio apparaten, videospelletjes en andere producten die een coax digitale aansluiting hebben. Kan ook als uitgang worden gebruikt om een signaal naar CD-R, MiniDisc of ander digitaal opnamemedium te voeren. Zie pagina 30 voor informatie over de configuratie van de Digital Coax 3 aansluiting.
16 Video 4 Aansluitingen: deze audio/video aansluitingen kunnen gebruikt worden als tijdelijke verbinding met videospelletjes of draagbare audio/video apparaten zoals camcorders en draagbare audio spelers. Kunnen ook geconfigureerd worden als uitgangen voor opname met een audio- of videorecorder. Zie pagina 21 voor meer informatie.
17 Klankregeling laag: draai aan deze knop om de lage frequenties in de linker en rechterkanalen max. 10 dB te versterken of te verzwakken. Stel in naar smaak en afhankelijk van de kamerakoestiek.
18 Balans: draai aan deze knop om beide front kanalen even luid te laten klinken.
Opmerking: normaal gesproken dient deze regelaar ongeveer in het midden ('12 uur') te staan.
19 Klankregeling hoog: draai aan deze knop om de hoge frequenties in de linker en rechterkanalen max. 10 dB te versterken of te verzwakken. Stel in naar smaak en afhankelijk van de kamerakoestiek.
20 Volume: draai deze knop naar rechts om het niveau te verhogen, of naar links om het niveau te verlagen. Mute (geluid uit) wordt automatisch opgeheven zodra de volumeregelaar wordt verdraaid.

21 Instellen: regelt het instellen en configure- ren van de in de display 25 aangegeven instel- ling, die dan in het geheugen van de AVR 5000 wordt opgeslagen. Deze toets 21 wordt ook gebruikt om de helderheid van de display te wij- zigen. Zie pagina 36.
22 Ingangsindicatie: een groene LED licht op bij de ingang van de AVR 5000 die in gebruik is.
23 Vertragingstijd: druk op deze toets om een vertragingstijd in te stellen. Zie pagina 23 voor nadere informatie over vertragingstijden.
24 Digitale ingangskeuze: druk op deze toets om te kiezen tussen de optische 13 coax 15 digitale ingangen. Zie pagina 29 - 30 voor meer informatie over digitale audio.
25 Display: in de display worden aanwijzingen en indicaties gegeven die u helpen het apparaat te bedienen. Zie pagina 7 – 8 voor een volledige beschrijving.
26 Kanaalkeuze: indrukken om de verschillende kanalen in te stellen met behulp van een externe audiobron. Voor meer informatie over het instellen van de uitgangsniveaus, zie pagina 32.
27 Luidsprekerkeuze: kiest de luidsprekers die in uw kamer worden gebruikt. Zie pagina 21 voor meer informatie over installatie en configuratie.
28 Testsignaal: druk op deze toets om de niveaus van de kanalen in te stellen met de ingebouwde testgenerator als referentie. Voor meer informatie over het instellen van de uitgangsniveaus, zie pagina 26.
29 Surroundfunctie indicaties: een groene LED licht op bij de actieve surroundfunctie.
30 Sensor afstandsbediening: deze sensor ontvangt de bevelen van de afstandsbediening. Richt de afstandsbediening hierop en zorgt dat de sensor niet geblokkeerd wordt, tenzij een externe sensor is aangesloten.

A Signaal type
B Digitale ingang optisch
C DTS functie
D Dolby Digital
E Digitale ingang coax
F Dolby Pro Logic
G Analoge ingang
H Dolby 3 Stereo
I VMAx functie
J 5 Kanaals Stereo
K Logic 7 functie

L Zaalfunctie
M In-beeld display
N Theaterfunctie
O Nachtfunctie
P Meerkamerfunctie
Q Luidspreker/kanaal functie
R Voorkeurpositie / Sluimerfunctie
S Voorkeurpositie
T Sluimertijd
U Geheugen
V Stereo

W Afstemming
X Automatisch
Y Display
Z Muting
AA TA (Verkeersinformatie)
AB RDS-tekst
AC Tijd
AD PTY
AE RDS

A Signaal type: deze indicaties geven van een digitale ingang aan om welke soort signaal het gaat.
B Digitale ingang optisch: licht op wanneer een optische digitale ingang is gekozen.
C DTS functie: licht op wanneer de DTS-functie is gekozen.
D Dolby Digital: licht op wanneer Dolby Digital is gekozen.
E Digitale ingang coax: licht op wanneer een coaxiale digitale ingang is gekozen.
F Dolby Pro Logic: licht op wanneer Dolby Pro Logic is gekozen.
G Analoge ingang: licht op wanneer een analoge ingang is gekozen.

H Dolby 3 Stereo: licht op wanneer de Dolby 3 Stereo functie is gekozen.
VMAx functie: licht op wanneer de VMAx functie is gekozen. VMA× verschijnt wanneer de Far Field VMAx functie is gekozen; VMA×N verschijnt wanneer de Near Field VMA× functie is gekozen. Zie pagina 26 voor nadere informatie over de VMA× functies.
J 5 Kanaals Stereo: licht op wanneer de 5 Kanaals Stereo functie is gekozen.
K Logic 7 functie: licht op wanneer de Logic 7 functie is gekozen. LOGIC 7C verschijnt voor Logic 7 Cinema, LOGIC 7M voor Logic 7 Muziek. Zie pagina 26 voor een beschrijving van de Logic 7 functies.
L Zaalfunctie: licht op wanneer één van de zaalfuncties is gekozen.

M In-beeld display: wanneer de in-beeld display ingeschakeld is licht deze indicatie op om aan te geven dat andere indicaties in de display niet werken.
N Theaterfunctie: licht op wanneer de theaterfunctie ingeschakeld is.
O Nachtfunctie: licht op wanneer de AVR 5000 in de nachtfunctie staat, en het dynamisch bereik van het digitale programmamateriaal wordt beperkt.
P Meerkamerfunctie: licht op wanneer het meerkamersysteem ingeschakeld is. Blijft ook branden wanneer het meerkamersysteem in gebruik is terwijl het systeem van de centrale kamer in de sluimerfunctie staat en alle andere indicaties gedoofd zijn. Zie pagina 34 voor nade-re informatie over het meerkamersysteem.

Display

Luidspreker/kanaal functie: geven aan welke luidspreker voor elk kanaal gekozen is, of de configuratie van het binnenkomende signaal. De indicaties voor de luidsprekers links, centrum, rechts, links surround en rechts surround bestaan uit drie hokjes, terwijl de subwoofer een enkel hokje is. Het middelste hokje licht op wanneer een 'kleine' luidspreker is gekozen, de buitenste twee wanneer een grote luidspreker is gekozen. Brandt geen enkel hokje voor de kanalen centrum, surround of subwoofer, dan zijn er voor die posities geen luidsprekers gekozen. Zie pagina 21 voor nadere informatie over het configureren van de luidsprekers. De letter in het middelste hokje geeft een actief kanaal aan. Voor standaard analoge bronnen zullen alleen L en R oplichten, wat een stereobron aangeeft. Gaat het om een digitale bron dan geven de indicaties aan welke kanalen op de digitale ingang worden ontvangen. Een knipperende letter geeft een onderbroken digitaal signaal aan. Zie pagina 28 voor nadere informatie over deze indicaties.

R Voorkeurpositie / Sluimerfunctie: bij radio ontvangst geeft het nummer aan welke voorkeurzender wordt beluisterd. Zie pagina 29 voor nadere informatie over voorkeurzenders. Is de sluimerfunctie actief dan geven deze cijfers aan hoeveel minuten nog resteren voordat het apparaat in standby gaat.

S Voorkeurpositie: licht op wanneer de tuner wordt gebruikt om aan te geven dat de indicatie voorkeurpositie/sluimerfunctie R de actieve voorkeurpositie aangeeft. Zie pagina 29 voor meer informatie over voorkeurzenders.

T Sluimerfunctie: licht op wanneer de sluimerfunctie actief is. Het getal in de display geeft aan na hoeveel minuten de AVR 5000 in standby zal gaan.

U Geheugen: geeft in twee cijfers aan welke voorkeurpositie in gebruik is of vastgelegd wordt.

V Stereo: licht op als wordt afgestemd op een FM-zender die in stereo uitzendt.

W Afstemming: licht op wanneer een zender met voldoende sterkte binnenkomt en correct is afgestemd.

X Automatisch: geeft aan dat de automatische afstemming van de tuner is ingeschakeld.

Y Display: hierin verschijnen aanwijzingen over status, ingang, surroundfunctie, tuner, volume en andere aspecten van de bediening.

Z Muting: licht op wanneer de muting (geluid uit) met muting ●38 is ingeschakeld. Nogmaals indrukken om het oude volume te herstellen.

AA TA (Verkeersinformatie) indicatie: licht op wanneer de zender waarop is afgestemd van tijd tot tijd verkeersinformatie uitzendt. Zie pagina 32 voor nadere informatie over RDS.

AB RDS-tekst: licht op wanneer de zender waarop is afgestemd radiotekst uitzendt.

AC Tijd: licht op wanneer de zender waarop is afgestemd CT-code (juiste tijd) uitzendt.

AD PTY indicatie: licht op wanneer de zender waarop is afgestemd programmatype gegevens uitzendt en bij zoeken op type.

AE RDS-indicatie: licht op wanneer wordt afgestemd op een zender die RDS-informatie uitzendt.

① Tape ingangen
② Tape uitgangen
③ Video 1 audio ingangen
4 MG antenne
⑤ Video 1 audio uitgangen
⑥ DVD audio ingangen
⑦ FM antenne
8 CD ingang
⑨ 6 Kanaals directe ingang
10 Meerkamer uitgang
⑪ Voorversterker uitgangen
⑫ Subwoofer uitgang

13 TV/monitor uitgang
14 Eindversterker ingangen
15 Surround luidsprekeruitgangen
16 Geschakelde lichtnetuitgang
17 Ongeschakelde lichtnetuitgang
18 Netsnoer
19 Uitgang IR afstandsbediening
20 Ingang IR afstandsbediening
21 Multi IR ingang
22 DVD video ingangen
23 Video 1 video uitgangen
24 Video 3 video ingangen

25 Video 2 video ingangen
26 Video 2 video uitgangen
27 Video 1 video ingangen
28 Optisch digitale ingangen
29 Coax digitale ingangen
30 Digitale audio uitgangen
③1 Video 3 audio ingangen
32 Video 2 audio ingangen
33 Video 2 audio uitgangen
34 Component Video Uitgangen
35 Video 2 Component Video Ingangen
36 DVD Component Video Ingangen

① Tape-ingangen: verbind deze ingangen met de Play/Out uitgangen van een audiorecorder.
② Tape-uitgangen: verbind deze uitgangen met de Record/In ingangen van een audiore-corder.
③ Video 1 audio ingangen: verbind deze ingangen met de Play/Out uitgangen van een VCR of andere videobron.
④ MG-antenne: sluit hierop de bijgeleverde MG raamantenne aan. Wordt een externe MG-antenne gebruikt, sluit die dan aan conform de daarbij gevoegde aanwijzingen.

⑤ Video 1 audio uitgangen: verbind deze uitgangen met de Record/Input ingangen van een VCR.
⑥ DVD audio ingangen: verbind deze ingangen met de analoge audio uitgangen op een DVD of andere video bron.
⑦ FM-antenne: sluit hierop de bijgeleverde FM-antenne aan, of een buitenantenne, dan wel een kabelsysteem.
⑧ CD-ingang: verbind deze ingang met de analoge uitgangen van een CD-speler of CD-wisselaar.

⑨ 6 Kanaals directe ingang: verbind deze ingangen met de uitgangen van een externe digitale audiodecoder.
⑩ Meerkamer uitgang: sluit hierop extra audio eindversterkers aan om in een andere kamer naar de voor het meerkamersysteem gekozen bron te kunnen luisteren.
① Voorversterker uitgangen: uitgangen van de voorversterker voor gebruik van externe eindversterkers.
12 Subwoofer uitgang: verbind deze uitgang met de lijningang van een actieve subwoofer. Bij gebruik van een losse subwooferversterker wordt deze uitgang met de ingang van die versterker verbonden.

Aansluitingen

13 TV/monitoruitgang: verbind deze uitgang met de composiet- of S-Video ingang van een monitor of videoprojector, zodat ook de in-beeld menu's worden weergegeven en de signaalbron bekeken kan worden die met de videoschakelaar van de receiver is gekozen.

14 Eindversterker ingangen: wanneer de doorverbindingspennen die de Voorversterkeruitgang 11 verbinden met deze ingangen worden verwijderd, kunnen deze aansluitingen worden verbonden met een externe voorversterker.

15 Luidsprekeruitgangen: verbind deze uitgangen met de overeenkomstige + en - aan-sluitingen van de luidsprekers. Let bij het aansluiten van luidsprekers altijd goed op de polariteit: de rode + van de AVR 5000 komt aan de rode + van de luidspreker en de zwarte – van de AVR 5000 komt aan de zwarte – van de luidspreker. Zie pagina 15 voor nadere informatie.

16 Geschakelde lichtnetuitgang: voor het voeden van andere apparaten, die dan tegelijk met standby 2 op de AVR 5000 worden ingeschakeld.

⑰ Ongeschakelde lichtnetuitgang: voor het voeden van andere apparaten, die dan constant van spanning worden voorzien, ook wanneer de AVR 5000 in standby staat, maar alleen wanneer de netschakelaar 1 van de AVR 5000 ingedrukt is.

Opmerking: Het totale opgenomen vermogen van de apparaten die op de lichtnetuitgangen zijn aangesloten, mag niet hoger zijn dan 100 watt via de ongeschakelde uitgang 17 en 50 W via de geschakelde uitgang 16.

18 Netsnoer: verbind de stekker met een ongeschakeld stopcontact.

19 IR-uitgang afstandsbediening: via deze aansluiting kan de IR-sensor in de receiver ook andere op afstand bediende apparaten bedienen. Verbind deze uitgang met de 'IR-IN' ingang op andere Harman Kardon of andere geschikte apparaten.

20 Meerkamer IR-ingang: wanneer de IR-sensor van de AVR 5000 geblokkeerd is door een kast of andere obstakels, kan een externe sensor worden gebruikt. Sluit deze op deze ingang aan.

21 Meerkamer IR-ingang: verbind de uitgang van een IR-sensor in een andere kamer met deze aansluiting om het meerkamersysteem van de AVR 5000 te bedienen.

2 DVD video-ingangen: verbind deze ingangen met de composiet of S-video uitgangen van een DVD-speler of andere videobron.

23 Video 1 video uitgangen: verbind deze uitgangen met de RECORD/INPUT composiet of S-video ingang van een VCR.

24 Video 3 video ingangen: verbind deze ingangen met de PLAY/OUT composiet of S-video uitgangen van een VCR of andere video-bron.

25 Video 2 video ingangen: verbind deze ingangen met de PLAY/OUT composiet of S-video uitgangen van een tweede VCR of andere videobron.

26 Video 2 video uitgangen: verbind deze uitgangen met de RECORD/INPUT composiet of S-video ingang van een tweede VCR.

27 Video 1 video ingangen: verbind deze ingangen met de PLAY/OUT composiet of S-video uitgangen van een VCR of andere video-bron.

28 Optisch digitale ingangen: verbind deze ingang met de optisch digitale uitgang van een DVD-speler, HDTV-receiver, LD-speler, MD- of CD-speler. Het kan een Dolby Digital, DTS of standaard digitaal PCM-signaal zijn.

29 Coax digitale ingangen: verbind deze ingang met de coax digitale uitgang van een DVD-speler, HDTV-receiver, LD-speler, MD- of CD-speler. Het kan een Dolby Digital, DTS of standaard digitaal PCM-signaal zijn. Sluit geen RF digitaal signaal van een LD-speler op deze ingang aan.

30 Digitale audio uitgangen: verbind deze uitgangen met de digitale ingang van een digitale recorder zoals een CD-recorder of een MiniDisc recorder. Zie pagina 28 onder 'Opnemen'.

31 Video 3 audio ingangen: verbind deze ingangen met de PLAY/OUT audio uitgangen van een VCR of andere videobron.

32 Video 2 audio ingangen: verbind deze ingangen met de PLAY/OUT composiet of S-video uitgangen van een VCR of andere video-bron.

33 Video 2 audio uitgangen: verbind deze uitgangen met de RECORD/INPUT audio ingangen van een VCR of een andere videobron.

34 Component monitoruitgangen: sluit deze uitgangen aan op de component video-ingangen van een videoprojector of -monitor. Wanneer een bron, aangesloten op een van de twee Component video-ingangen 35 36, wordt geselecteerd dan zal het signaal naar deze aansluitingen gestuurd worden.

35 Video 2 component video-ingangen: sluit de Y/Pr/Pb component video-uitgangen van een set top convertor of een andere videobron aan op deze aansluitingen.

36 DVD component video-ingangen: sluit de Y/Pr/Pb component video-uitgangen van een DVD-speler aan op deze aansluitingen.

Afstandsbediening

① Inschakelen
2 IR-zender
3 Programma/SPL indicatie
4 Uitschakelen
5 Ingangskeuze
6 AVR keuze
7 MG/FM keuze
8 Programmeren
9 Testsignaal
10 Sluimerfunctie
11 Surroundfunctie
12 Nachtfunctie
13 Kanaalkeuze
14 ▲/▼ toetsen
15 ◀ toets
16 Instellen
17 Digitale keuze
18 Cijfertoetsen
19 Tunerfunctie
20 Directfunctie
21 Afstemmen
22 In-beeld display
23 Macro's
24 Transportfuncties
25 Volgende/vorige
26 RDS-functies
27 Voorkeuze hoger/lager
28 Wissen
29 Geheugen
30 Vertraging/vorig kanaal
31 ▶ toets
32 Luidsprekerkeuze
33 Meerkamer
34 Volume hoger/lager
35 TV/Video
36 SPL indicatie
37 6-Kanaals directe ingang
38 Muting
39 EzSet sensor microfoon
40 Verlichting

Opmerking: de hier gebruikte functienamen slaan op de voor de AVR 5000 gebruikte functies. De meeste toetsen hebben meerdere functies wanneer de afstandsbediening voor andere apparaten wordt gebruikt. Zie pagina 44/45 voor een overzicht van deze functies.

Belangrijk: de afstandsbediening van de AVR 5000 kan geprogrammeerd worden om maximaal 7 apparaten, inclusief de AVR 5000 zelf, te besturen. Voordat u de afstandsbediening in gebruik neemt eerst de ingangskeuze ⑤ indrukken en het apparaat kiezen dat u wilt gebruiken. Af fabriek is de afstandsbediening van de AVR 5000 ingesteld op het bedienen van de AVR 5000 en de meeste Harman Kardon CD en DVD-spelers en cassettedecks. De afstandsbediening kan ook een reeks andere producten bedienen via de codes die al aanwezig zijn, of door de bevelen van andere afstandsbediening te programmeren. Voordat u de afstandsbediening in gebruik neemt met andere producten, eerst de aanwijzingen op pagina 39 over het programmeren van bevelen uitvoeren.

Aan veel toetsen van de afstandsbediening kunnen functies toegewezen worden die afhankelijk zijn van het product dat met de ingangskeuze geactiveerd is. Hier worden in de eerste plaats de functies van de afstandsbediening voor de AVR 5000 beschreven. Zie pagina 37 voor informatie over andere functies voor de toetsen van de afstandsbediening.

① Inschakelen: druk op deze toets om de netspanning van het apparaat in te schakelen dat met de ingangskeuze ⑤ is gekozen, uitgezonderd Tape.
2 IR-zender: richt dit op de sensor van de AVR 5000 bij het indrukken van een toets, zodat de infrarood signalen goed worden ontvangen.
3 Programma/SPL-indicatie: deze drie- kleuren indicatie leidt u door het programmeren van de afstandsbediening en het invoeren van de bevelen van een andere afstandsbediening in het codegeheugen van de AVR 5000 en wordt tevens gebruikt als niveau indicatie bij gebruik van de EzSet mogelijkheid. Zie pagina 24 voor het instellen van uitgangsniveaus en pagina 35 voor informatie over het programmeren van de afstandsbediening.
4 Uitschakelen: druk op deze toets om de AVR 5000 of een gekozen apparaat in standby te zetten. Dat schakelt de functies in de centrale kamer uit, maar indien het meerkamersysteem actief is, zal dit ingeschakeld blijven.
⑤ Ingangskeuze: door een van deze toetsen in te drukken gebeuren er drie dingen: staat de AVR 5000 niet aan, dan wordt deze ingeschakeld; dan wordt de bron gekozen overeenkomend met de ingedrukt toets, en tenslotte wordt de afstandsbediening omgeschakeld, zodat deze de gekozen bron bedient. Nadat u op deze toets gedrukt hebt, drukt u op AVR-keuze ⑥ om de functies van de AVR met de afstandsbediening te activeren.

6 AVR-keuze: hiermee schakelt u de afstandsbediening om, zodat deze de functies van de AVR bedient. Staat de AVR 5000 op standby, dan wordt deze ingeschakeld.
7 MG/FM keuze: druk op deze toets om de tuner van de AVR 5000 als bron te kiezen. Drukt u op deze toets terwijl de tuner al gekozen is, dan wordt omgeschakeld tussen MG en FM. Zie pagina 26.
8 Programmeren: indrukken om het programmeren van codes van andere afstandsbedieningen in de afstandsbediening van de AVR 5000 te starten. Zie pagina 36 voor nadere informatie over het programmeren van de afstandsbediening.
9 Testsignaal: druk hierop om het configure- ren van de uitgangsniveaus van de AVR 5000 te starten. Zie pagina 24 voor nadere informatie over het kalibreren van de AVR 5000.
10 Sluimerfunctie: sluimerfunctie: druk op deze toets om het apparaat in de sluimerfunctie te zetten. Na de in de display aangegeven tijd zal de AVR 5000 automatisch in standby gaan. Elke keer dat u op deze toets drukt zal de tijd veranderen in deze volgorde:

Houd de toets twee seconden ingedrukt om de sluimerfunctie uit te schakelen. Denk er aan dat deze toets ook wordt gebruikt om een ander kanaal te kiezen op TV, VCR en SAT

11 Surroundfunctie: druk op deze toets om de surroundfunctie te wijzigen. Vervolgens kiest u met de toetsen ▲/▼ 14 de gewenste surroundfunctie. Zie pagina 28 voor nadere informatie. Merk op dat deze toets ook gebruikt wordt om kanalen te kiezen op de TV, VCR, AUX en SAT-ontvanger, wanneer deze gekozen zijn met de ingangskeuze 5.

12 Nachtfunctie: schakelt de nachtfunctie in. Bedoeld voor digitale bronnen en zorgt ervoor dat ook op laag volume de dialoog in het centrum kanaal verstaanbaar blijft. Zie pagina 31 voor nadere informatie.
13 Kanaalkeuze: hiermee activeert u het instellen van de uitgangsniveaus van de AVR 5000 met een externe bron. Na eenmaal op deze toets gedrukt te hebben kan met de toetsen ▲/▼ 14 het kanaal worden gekozen, waarna met instellen 16 en dan opnieuw met de ▲/▼ het niveau kan worden ingesteld. Zie pagina 32 voor aanvullende informatie.
14 ▲/▼ toetsen: worden voor meerdere functies gebruikt, bijvoorbeeld om een surroundfunctie te kiezen. Druk daarvoor eerst op surroundfunctie ▼ 11 en vervolgens gaat u met de toetsen p/q door de verschillende surroundfuncties die in de display 25 verschijnen. Deze toetsen worden ook gebruikt om de uitgangsniveaus te wijzigen wanneer het apparaat met het testsignaal of een externe bron wordt ingesteld. Tenslotte om de vertraging in te stellen, nadat op vertraging 30 is gedrukt.

Wanneer de afstandsbediening van de AVR 5000 geprogrammeerd wordt op de codes van een ander apparaat, wordt deze toets ook gebruikt bij 'Automatisch zoeken'. Zie pagina 39 voor nadere informatie omtrent het programmeren van de afstandsbediening.

15 ◀ toets: om het menu-item of –instelling te wijzigen wanneer een menugestuurd apparaat (TV, VCR, DVD, enz.) is gekozen.
16 Instellen: deze toets wordt gebruikt om instellingen in het geheugen van de AVR 5000 op te slaan. Tevens voor het invoeren van de vertragingstijd, instelling van de luidsprekerconfiguratie en het uitgangsniveau van de zender.
17 Digitale keuze: druk op deze toets om een van de digitale ingangen 13 15 28 29 te kiezen. Zie pagina 30 voor nadere informatie over het gebruik van de digitale ingangen.
18 Cijfertoetsen: met deze tien cijfertoetsen kan de frequentie van een radiozender of een programma op TV of satellietontvanger, dan wel een nummer op CD, DVD, of LD worden ingevoerd, afhankelijk van de gekozen bron en de programmering van de afstandsbediening.

19 Tunerfunctie: wanneer de tuner actief is kan met deze toets worden gekozen uit automatische of handafstemming. Drukt u op deze toets en dooft daarop de indicatie AUTO X, dan gaat de frequentie telkens wanneer u op afstemmen 218 E drukt een stap omhoog of omlaag. Is FM gekozen en brandt de indicatie AUTO X dan wordt met deze toets naar mono geschakeld voor betere ontvangst van zwakke zenders. Zie pagina 33.
20 Directfunctie: indrukken wanneer de tuner actief is om de frequentie van een zender direct in te toetsen. Voer vervolgens met de cijfertoetsen 18 de frequentie in. Zie pagina 33 voor nadere informatie.
21 Afstemmen hoger/lager: met deze toetsen kunt u de afgestemde frequentie van de tuner binnen het gekozen bereik verhogen of verlagen. Is de tunerfunctie 19 ingedrukt en brandt de indicatie AUTO X en drukt u op deze toets dan zoekt de tuner naar de eerstvolgende zender die een goed signaal geeft. Licht de AUTO X indicatie NIET op, dan gaat de afstemming met elke druk op deze toets één stap verder of terug. Zie pagina 33 voor aanvullende informatie.
22 In-beeld display/info: indrukken om aanwijzingen in beeld te zien en te kiezen. Zie pagina 22.
23 Macro's: druk op deze toetsen om een 'macro' op te slaan of op te roepen. Een macro is een vastgelegde reeks bevelen. Zie pagina 36 voor informatie over het opslaan en oproepen van macro's.
24 Volgende/vorige: deze toetsen hebben geen enkele functie voor de AVR, maar kunnen wel geprogrammeerd worden voor het voorwaarts/achterwaarts afspelen van een breed scala aan CD- of DVD-spelers, en audio- of videocassetterecorders. Zie pagina 38 voor aanvullende informatie over het programmeren van de afstandsbediening.
25 Volgende/vorige: deze toetsen hebben geen functie voor de AVR, maar worden afhankelijk van de programmering gebruikt voor CD, DVD, audio- of videorecorders om naar een volgend of voorgaand nummer te gaan. Zie pagina 38 voor aanvullende informatie.
26 RDS-functies: indrukken om de verschillende informaties op te roepen die RDS op de AVR 5000 biedt. Zie pagina 34 voor nadere informatie over RDS.

27 Voorkeuze hoger/lager: bij gebruik van de tuner drukt u op deze toets om door het overzicht van de geprogrammeerde zenders in het geheugen van de AVR 5000 te gaan. Is CD of DVD gekozen met de ingangskeuze ⑤ dan functioneert deze toets als vertraagd voor/achteruit (DVD) of +10 (CD).
28 Wissen: druk op deze toets om verkeerde instellingen te wissen wanneer u met de afstandsbediening de frequentie van de zender invoert.
29 Geheugen: druk op deze toets om een radiozender op een voorkeurpositie in het geheugen van de AVR 5000 op te slaan. De indicatie geheugen U begint te knipperen waarna binnen vijf seconden de gewenste geheugenpositie met de cijfertoetsen 18 kan worden ingevoerd. Zie pagina 33 voor aanvullende informatie.
30 Vertraging/Voorgaande zender: druk op deze toets om het instellen van de vertragingstijd in te stellen, die door de AVR 5000 bij surround gebruikt. Voer vervolgens de tijd in door op instellen 16 te drukken en dan met ▲/▼ 14 in te stellen. Druk nogmaals op instellen 16 om het proces af te ronden. Zie pagina 23 voor aanvullende informatie.
31 ▶-toets: indrukken om de menu-instelling of keuze te wijzigen nadat een menugestuurd apparaat (TV, VCR, DVD, e.a.) is gekozen.
32 Luidsprekerkeuze: indrukken om het Bass Management Systeem van de AVR 5000 te configureren op het door u gebruikte luidsprekersysteem. Vervolgens gebruikt u de ▲/▼ toetsen 14 om het kanaal te kiezen dat u wilt instellen. Druk op instellen 16 en kies het type luidspreker. Zie pagina 22 voor aanvullende informatie.
33 Meerkamer: activeert het meerkamersysteem en de instelling van het wijzigen van het ingangs- of afspeelniveau van de tweede zone. Zie pagina 38 voor nadere informatie over het meerkamersysteem.

34 Volume hoger/lager: verhoogt of verlaagt het afspeelniveau van het systeem.
35 TV/Video: deze toets heeft op de AVR 5000 geen functie, maar bij gebruik van een geschikte VCR, DVD of satellietontvanger met een TV/Video functie, schakelt deze toets tussen het signaal van de speler of receiver en de externe video input van de speler. Raadpleeg de handleiding van de speler of receiver voor details over deze functie.
36 SPL indicatie: activeert de EzSet functie van de AVR 5000 om snel en nauwkeurig de uitgangsniveaus te kalibreren: indrukken, drie seconden vasthouden en loslaten. Denk er aan dat het testsignaal beurtelings aan alle kanalen wordt toegevoerd en dat de programma
indicatie ③ van kleur verandert. Tijdens deze procedure stelt EzSet automatisch alle niveaus van alle kanalen in tot deze gelijk zijn, waarop de programma indicatie ③ van elk kanaal groen wordt.
37 6-Kanaals directe ingang: druk op deze toets om de component die op de 6-kanaals directe ingang 9 is aangesloten als bron te kiezen.
38 Muting: druk hierop om het geluid van de AVR 5000 of de TV (afhankelijk van het apparaat dat gekozen is) tijdelijk uit te schakelen.

Wanneer de afstandsbediening van de AVR 5000 geprogrammeerd is voor gebruik met een ander apparaat, kan deze toets samen met

Ingangskeuze 5 worden ingedrukt om het programmeren te activeren. Zie pagina 39 voor informatie over het programmeren van de afstandsbediening.
39 EzSet sensor microfoon: achter deze uitsparing bevindt zich de microfoon voor de EzSet. Bij gebruik van de afstandsbediening om de luidsprekerniveaus met EzSet te kalibreren opletten dat u deze opening niet afdekt. Zie pagina 22 voor informatie over het gebruik van EzSet.
40 Verlichting: activeert de inwendige verlichting van de afstandsbediening voor een betere leesbaarheid in een donkere omgeving.

Opmerking: drukt u op een van de toetsen die overeenkomt met het gekozen apparaat, dan knippert de overeenkomstige keuzetoets

5 6 kort om de keuze te bevestigen.

De Zone II afstandsbediening kan in dezelfde kamer worden gebruikt waar de AVR 5000 staat, of in een andere kamer met een extra infrarood sensor die verbonden is met de ingang multi IR van de AVR 5000.

A Uitschakelen: in dezelfde kamer waar de AVR 5000 staat drukt u op deze toets om op standby te schakelen. Gebruikt in een andere kamer met een sensor die is verbonden met de ingang multi IR {21} schakelt deze toets het meerkamersysteem uit.
B AVR: druk hierop om de AVR 5000 in te schakelen. De laatst gebruikte bron wordt automatisch gekozen.
MG/FM Tuner: indrukken om tuner als bron te kiezen. Nogmaals indrukken schakelt om tussen MG en FM.
Ingangskeuze: druk op één van deze toetsen om in te schakelen en een bepaalde bron te kiezen. Staat het apparaat al aan, dan wordt hiermee de bron gekozen.
E Afstemmen – versneld afspelen: bij gebruik in dezelfde kamer als de AVR 5000 wordt de afgestemde frequentie veranderd. Dient ook voor versneld voor/achteruit afspelen van geschikte Harman Kardon CD, DVD of cassettedecks in dezelfde kamer, of vanuit een andere kamer met een IR link die op de AVR 5000 is aangesloten.
F Opname/pauze: indrukken om op geschikte Harman Kardon CD, DVD of cassette-decks de opname of pauze functie te kiezen.

G Voorkeurposities hoger/lager – ga naar: wanneer de tuner van de AVR 5000 als bron is gekozen schakelen deze toetsen door het overzicht van de voorkeurposities. Is een CD- of DVD-speler gekozen, dan schakelt u met deze toetsen naar het volgende of voorafgaande nummer of hoofdstuk.
H Disk skip: indrukken om een andere disk te kiezen op een geschikte Harman Kardon CD- of DVD-speler.
① Volume hoger/lager: regelt het volume in de kamer waar de AVR 5000 staat. In de andere kamer wordt het volume in die kamer geregeld, via een sensor in verbinding met de multi IR ② aansluiting.
Afspelen voor/achteruit/stop: indrukken om een geschikte Harman Kardon CD- of DVD-speler of -wisselaar, dan wel cassettedeck te besturen.
Muting: indrukken om het geluid in de kamer waar de AVR 5000 staat tijdelijk uit te schakelen. In een andere kamer die via de multi IR 21 aansluiting is verbonden wordt het signaal van de andere kamer onderbroken. Nogmaals indrukken om het oorspronkelijke niveau weer te herstellen.

Belangrijk: ongeacht de kamer waarin de Zone II afstandsbediening wordt gebruikt, is het belangrijk te onthouden dat altijd eerst op de ingangskeuze D moet worden gedrukt om te bepalen welk apparaat u wilt besturen.

A Uitschakelen
B AVR keuze
MG/FM keuze
D Ingangskeuze
E Afstemmen – versneld
F Opname/pauze
G Voorkeuze/volgende
H Volgende disc
Volume hoger/lager
J Vooruit/achteruit afspelen/stop
● Muting

Opmerking: wordt de Zone II afstandsbediening in dezelfde kamer gebruikt als de AVR 5000, dan worden de functies van de AVR en de geschikte Harman Kardon apparaten in die kamer bestuurd als hiervoor beschreven. Wordt de Zone II afstandsbediening in een tweede kamer via een sensor op multi IR 21 gebruikt, dan zullen de transporttoetsen D E F

de functies van andere apparaten in de centrale kamer besturen. De toetsen voor inschakelen, bronkeuze, volume, muting en de tuner zul-

len de bron en het volume voor Zone II besturen, als aangesloten op multi uitgang 10. Zie pagina 34 voor volledige informatie over het gebruik van het meerkamersysteem.

Plaats het apparaat nadat het uitgepakt is op een stevige ondergrond en controleer of deze het gewicht kan dragen. Vervolgens dient het apparaat aangesloten te worden op de overige audio- en videoapparatuur.

Aansluiten audioapparatuur

Wij raden u aan uitsluitend signaalkabels van goede kwaliteit te gebruiken om achteruitgang van het signaal te voorkomen.

Het is een goede gewoonte om bij het maken of veranderen van de verbindingen tussen audioapparatuur of luidsprekers altijd de stekker uit het stopcontact te nemen. Daarmee wordt voorkomen dat er onbedoeld een schakelpuls o.i.d. naar de luidsprekers gaat, waardoor deze beschadigd zouden kunnen worden.

1. Sluit de analoge uitgang van een CD-speler op de CD-ingang ⑧ aan.
   Opmerking: als de CD-speler zowel een vaste als variabele audio-uitgang heeft, kunt u het beste de vaste uitgang gebruiken, tenzij het signaal om wat voor reden dan ook in niveau aangepast dient te worden aan dat van andere bronnen.
2. Verbind de analoge uitgangen PLAY/OUT van en cassettedeck, MD, CD-R of andere audiorecorder met de tape ingang ①. Verbind de analoge ingangen RECORD/IN met de uitgangen Tape uitgang ② op de AVR 5000.
3. Verbind de digitale uitgang van de bronnen met de juiste ingangen op voor- of achterzijde van de AVR 5000. Let erop dat de Optische en Coax digitale ingangen 28 29 13 15 kunnen worden gebruikt met een Dolby Digital of DTS-bron, dan wel met een PCM-signaal (S/P-DIF) van een traditionele CD-, MD- of LD-speler.
4. Verbind de Coax of Optische digitale uitgangen 30 op de achterzijde van de AVR met de overeenkomstige digitale ingangen van een CD-R of MiniDisc recorder.
5. Installeer de bij het apparaat geleverde MG kamerantenne als hieronder aangegeven. Sluit deze aan op de schroefklemmen AM en GND 4.

1. Sluit de bijgeleverde FM-antenne aan op FM (75 ohm) ingang ⑦. De FM-antenne kan een externe dakantenne, een draadantenne binnens-huis zijn, of een aansluiting op het kabel-systeem. Als de antenne is aangesloten via een lintkabel van 300 ohm, dient een 300 ohm/75 ohm adapter gebruikt te worden.

2. Sluit de luidsprekers aan op de front, centrum en surround luidsprekeruitgangen 14 15. Voor een optimale signaaloverdracht naar de luidsprekers, adviseren wij luidsprekerkabels van goede kwaliteit te gebruiken. Er zijn vele merken kabels leverbaar en de keuze van een kabel kan worden beïnvloed door de afstand tussen uw luidsprekers en de receiver, het type luidsprekers dat u gebruikt, uw persoonlijke voorkeur en andere factoren. Uw leverancier of installateur kan u helpen bij het kiezen van de juiste kabel. Een kabel met een doorsnede van 1,5 mm ² kan voor korte afstanden (minder dan 4 m) worden gebruikt. Wij raden aan om geen kabels met een doorsnede van 1 mm ² of minder te gebruiken, vanwege vermogensverlies en de teruggang in prestatie die zich zal voordoen.

Kabel die door een muur gaat dient van een keurmerk voorzien te zijn, ten teken dat deze aan alle eisen voldoet. Wend u zonodig tot uw installateur of een erkend elektriciën die op de hoogte is van de plaatselijke bouwvoorschriften met vragen over kabel die door de muur wordt gevoerd. Bij het aansluiten van de luidsprekers vooral goed letten op de juiste polariteit. Verbind de "negatieve" / "zwarte" draad met dezelfde aansluiting op zowel de receiver als de luidspreker.

Op dezelfde manier verbindt u de "positieve" / "rode" draad met de aansluitingen van dezelfde kleur op de AVR 5000 en luidsprekers.

Opmerking: hoewel de meeste luidsprekerfabrikanten zich houden aan de industriële standaard waarbij zwarte aansluitingen voor de negatieve draad en rode voor de positieve draad worden gebruikt, kunnen sommige fabrikanten van deze configuratie afwijken. Om een goede fase en optimale prestaties te verzekeren, het typeplaatje op uw luidspreker of de handleiding van de luidsprekers controleren op de polariteit. Als u niet weet wat de polariteit van uw luidspreker is, vraag dan uw leverancier om advies voordat u verder gaat met de aansluiting, of raadpleeg de fabrikant/importeur van de luidsprekers.

Gebruik ook bij voorkeur identieke kabellengten voor het aansluiten van de luidsprekerparen. Gebruik bijvoorbeeld dezelfde lengte voor de luidsprekers linksvoor en rechtsvoor en voor surround links en surround rechts, ook als de luidsprekers op verschillende afstanden van de AVR 5000 staan.

1. De subwoofers worden gewoonlijk aangesloten via een lijnniveau audio aansluiting van de subwooferuitgang ⑫ met een subwoofer met een ingebouwde versterker. Als er een passieve subwoofer wordt gebruikt, gaat de uitgang naar een eindversterker, waarop dan één of meer subwoofers worden aangesloten. Gebruikt u een actieve subwoofer zonder lijnniveau ingangen, lees dan de instructies die bij de luidspreker zijn gevoegd voor informatie over de aansluiting.

Opmerking: een luidsprekerset met twee satellieten en een passieve subwoofer wordt aangesloten op de uitgangen front luidsprekers 14, en NIET op de subwooferuitgang.

Aansluitingen van videoapparatuur

Videoapparatuur wordt op dezelfde manier aangesloten als audiocomponenten. Het gebruik van signaalkabel van goede kwaliteit is belangrijk voor het behoud van de signaalkwaliteit.

1. Verbind de audio- en video Play/Out uitgangen met de Video 1 of Video 2 In ingangen 3 25 27 32 op de achterzijde. De audio en video Record/In ingangen van de VCR worden verbonden met de Video 1 of Video 2 Out uitgangen 5 29 26 33 van de AVR 5000.
2. Verbind de analoge audio- en video-ingangen van een satellietontvanger, kabelconverter, televisie of andere videobron met de Video 2 25 32 (indien niet in gebruik) of Video 3 24 31 ingangen.
3. Verbind de analoge audio- en video-uitgangen van een DVD- of laserdiscspeler met de DVD-ingang 622.
4. Verbind de digitale audio uitgangen van een CD- of DVD-speler, satellietontvanger, kabel- of HDTV-converter aan op de juiste Optische of Coaxiale digitale ingangen 28291315.
5. Verbind de aansluitingen Video Monitor out 13 van de receiver met de composiet- en S-video ingang van de televisiemonitor of videoprojector.
6. Indien u DVD-speler en monitor beide component video aansluitingen hebben, sluit de component video uitgangen van de DVD-speler dan aan op de Component video video-ingangen 36. Merk op dat zelfs wanneer de component video-aansluitingen gebruikt worden, de audio-aansluitingen nog steeds gemaakt moeten worden op de analoge DVD audio-ingangen 6 of op de Coaxiale of Optische digitale ingangen 28-29.
7. Indien u een ander component video-apparaat ter beschikking hebt, sluit het dan aan op de Video 2 component video-ingangen 35 De audio-aansluitingen voor dit apparaat dienen te worden gemaakt op de Video 2 ingangen 32 of op de Coaxiale of Optische digitale ingangen 28-29.
8. Indien de component video-ingangen gebruikt worden, sluit dan de Component video-uit-gangen aan op de component video-ingangen van uw TV, projector of weergave-apparaat.

Opmerkingen over video-aansluitingen:

• Y/Pr/Pb component, S-Video of Composiet videosignalen kunnen alleen in hun oorspronkelijke vorm worden bekeken en worden niet omgezet naar andere formaten.
• Wanneer de component video-aansluitingen gebruikt worden zullen de on-screen menu's niet zichtbaar zijn. U moet overschakelen op de standaard composiet of S-video ingang van uw TV om deze menu's te zien.
• Het component video-systeem van de AVR 5000 is ontworpen voor standaard video-formaat video van DVD-spelers en gelijksoortige apparaten. Hoewel het misschien zal werken met hoge definitie signalen zal de video-kwaliteit misschien wat minder zijn dan met een rechtstreekse verbinding tussen de DVD en uw T.
• Alle componentingangen/-uitgangen kunnen ook gebruikt worden voor RGB signalen, op dezelfde wijze als beschreven voor de Y/Pr/Pb signalen, dan aangesloten op de aansluitingen met de overeenkomstige kleur. Maar dit is slechts waar indien uitsluitend de drie RGB-lijnen gebruikt worden en er geen apart sync-signaal gegeven wordt door de bron.

Scart A/V-aansluitingen

Voor alle hiervoor omschreven verbindingen gebruikt uw videoapparaat cinch-aansluitingen en/of S-video aansluitingen, zowel voor de audio- als de videosignalen: elk normaal video-apparaat (niet S-VHS of High 8) gebruikt voor alleen afspelen 3 cinch verbindingen; videorecorders voor afspelen en opnemen zelfs 6 cinch verbindingen. Alle S-video-apparaten (S-VHS, High 8) hebben 2 cinch (audio) en 1 S-video verbinding nodig voor afspelen, of 4 cinch (audio in/uit) en 2 S-video (video in/uit) verbindingen als het een videorecorder betreft.

Veel Europese videoapparaten zijn maar ten dele voorzien van cinch of S-video aansluitingen, niet voor alle audio- en video in- en -uitgangen die nodig zijn als eerder beschreven, maar via een zogeheten Scart of Euro-AV connector, een vrijwel haakse plug met 21 pennen, zie afbeelding. In dat geval zijn de volgende scart/cinch-adapters of kabels nodig:

- Voor weergave van satellietontvangers, camcorders, DVD- of LD-spelers, een adapter van scart naar 3 cinch pluggen, zie afbeelding 1 (normale videoapparaten), of van scart naar 2 cinch +1 S-video stekkers, zie afbeelding 4 (S-videoapparaten).

- HiFi-videorecorders hebben een adapter van scart naar 6 cinch pluggen nodig, zie afbeelding 2 (normale video), of van scart naar 4 audio +2 S-video pluggen, zie afbeelding 5 (S-video VCR). Lees de instructies bij de adapter zorgvuldig, om vast te stellen welke van de zes stekkers voor het opnamesignaal is (aansluiten op de uitgangen van de AVR) en welke voor het weergavesignaal van de videorecorder (aansluiten op de Ingangen van de AVR). Maak onderscheid tussen audio- en videosignalen. Aarzel niet uw leverancier te raadplegen indien u twijfels heeft.

- Gebruikt u uitsluitend normale videoapparaten, dan is voor de TV-monitor een adapter van 3 cinch pluggen naar scart nodig (zie afbeelding 3). Gebruikt u ook S-video apparaten, dan is een extra adapter van 2 cinch + 1 S-video plug naar scart nodig (afbeelding 6), verbonden met de scart-ingang van uw TV, geschikt voor S-video.

Alleen de videopluggen (de 'gele' cinch pluggen in afbeelding 3 en de S-video plug in afbeelding 6) worden aangesloten op de TV/Monitor

Uitgang 13 en het volume van de TV wordt geheel teruggedraaid.

Belangrijke opmerking over adapterkabels

Wanneer de cinch aansluitingen van de adapter die u gebruikt gemarkeerd zijn, sluit de audio en video ingangspluggen dan altijd aan op de audio en video uitgangen van de AVR 5000 en omgekeerd. Is dat niet het geval, let dan op de signaalrichting zoals die is aangegeven in bovenstaande afbeeldingen en in de aanwijzingen bij de adapter. Heeft u twijfels, aarzel dan niet uw leverancier om inlichtingen te vragen.

Belangrijke opmerkingen over S-video

1. Alleen de S-video in/uit van S-video appara- tuur mag verbonden worden met de AVR, NOOIT zowel de normale als de S-video aansluitingen, uitgezonderd de TV, zie punt 2.

2. Net als alle normale AV apparatuur zet de AVR 5000 het composiet videosignaal niet om naar S-video of omgekeerd. Wanneer zowel video als S-video bronnen gebruikt worden, dienen dus beide verbindingen van de AVR 5000 naar de TV gemaakt worden, waarbij ook de juiste ingang op de TV gekozen wordt.

Afbeelding 1: scart/cinch adapter voor weergave; richting: scart → cinch

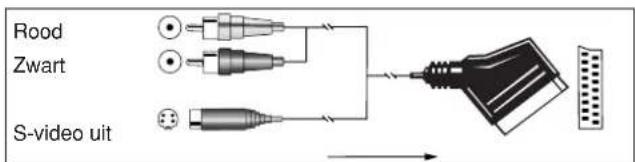

Afbeelding 2: scart/cinch adapter voor opnemen en weergeven; richting: scart ↔ cinch

Afbeelding 3: cinch/scart adapter voor weergave: richting: cinch → scart

Afbeelding 4: scart/S-video adapter voor weergave: richting: scart → cinch

Afbeelding 5: scart/S-video adapter voor opname en weergave: richting: scart < >cinch

Afbeelding 6: scart/S-video adapter voor weergave: richting: cinch → scart

¹ Ook andere kleuren mogelijk, b.v. bruin en grijs

Belangrijk bij gebruik van scart/cinch adapters

Wanneer videobronnen op de TV aangesloten zijn via een scartkabel worden naast de audio/videosignalen ook stuursignalen naar de TV gezonden. Met deze signalen werkt bijvoorbeeld de automatische bronkeuze, zodat de TV automatisch naar de juiste bron schakelt zodra de videobron wordt gestart. En bij DVD-spelers wordt de TV ook automatisch op 16:9 geschakeld (bij omschakelbare 4:3 TV's) en wordt de RGB videodecoder van de TV in/uitgeschakeld, afhankelijk van de instelling van de DVD-speler. Bij gebruik van een adapterkabel gaan deze signalen verloren en dient de TV met de hand op de juiste positie gezet te worden.

Opmerking over het RGB-signaal met SCART:

indien u een toestel gebruikt dat RGB-signalen op een SCART-uitgang (b.v. de meeste DVD-spelers doen dit) levert en u wilt dit RGB-signaal gebruiken, dan moet de SCART-uitgang recht-streeks op uw TV aangesloten worden. Hoewel de AVR 5000 RDS driewegs-videosignalen kan schakelen (zoals component signalen Y/Pb/Pr), hebben TV's aparte sync-signalen nodig naast RGB (ook met SCART) die niet additioneel door de AVR 5000 geschakeld en geleverd kunnen worden.

De AVR 5000 is ontwikkeld voor flexibele toepassing in meerkamersystemen, externe besturingen en eindversterkers.

Uitbreiding afstandsbediening centrale kamer

Wanneer de ontvanger in een gesloten kast staat of achter donker glas, dan kan dat er toe leiden dat de sensor van de afstandsbediening geen bevelen ontvangt. In dat geval kan de afstandsbedieningsensor van een ander Harman Kardon, of geschikt apparaat, die wel ontvangst heeft, worden gebruikt. Hiervoor kan ook een extra sensor gebruikt worden.

Verbind de IR-uitgang voor afstandsbediening van dat apparaat, of de uitgang van de afstandsbedieningsensor aan op de ingang IR afstandsbediening 20.

Wanneer ook andere componenten geen bevelen van de afstandsbediening ontvangen, is maar één sensor nodig. Gebruik eenvoudig de sensor van dit apparaat, of een extra sensor door een verbinding te maken van uitgang IR afstandsbediening 19 naar de aansluiting afstandsbediening ingang op de Harman Kardon of andere geschikte apparatuur.

Opmerking: alle op afstand bediende componenten moeten onderling zijn doorverbonden. Verbind de IR uitgang van het ene apparaat met de IR ingang van het volgende, om de signalen door te lussen.

Meerkamer IR-link

Een tweede kamer kan bediend worden door deze op de AVR 5000 aan te sluiten via een infrarood verbinding, plus een verbinding naar de luidsprekers of een versterker. De IR-sensor in de tweede kamer (een extra IR-sensor zijn of een op afstand te bedienen Harman Kardon apparaat met ingebouwde IR-sensor) wordt verbonden met de AVR 5000 via een standaard coaxkabel. Sluit de IR-uitgang van het apparaat of een extra sensor aan op de multi IR-ingang op de achterzijde van de AVR 5000.

Wanneer nog andere Harman Kardon compatibele bronnen deel uitmaken van de installatie in de centrale kamer, verbind dan uitgang IR afstandsbediening 19 op de achterzijde met de IR ingang van de CD-speler of DVD-speler (niet het cassettedeck). Zo kunnen vanuit de kamer op afstand ook de functies van de bronnen worden bediend, naast de bron en het volume in de kamer zelf.

Meerkamer audio aansluitingen

Afhankelijk van de afstand tussen de AVR 5000 en de tweede kamer zijn er twee mogelijkheden (A en B):

Option 1: gebruik een afgeschermde audiokabel van hoge kwaliteit met cinch pluggen aan beide zijden van de AVR 5000 naar de tweede kamer. Verbind de kabel in de andere kamer met een stereo eindversterker. Op de versterker worden dan de luidsprekers in die kamer aangesloten.

Een volumeregeling is niet nodig, aangezien de AVR 5000 en de IR-koppeling voor bediening van deze functie zorgen. Sluit de audiokabel aan op de meerkamer uitgang 10 op de achterzijde van de AVR 5000.

Option 2: zet de versterker voor de luidsprekers in de andere kamer in dezelfde kamer als de AVR 5000 en verbind de meerkamer uitgang op de achterzijde van de AVR met de audio ingang van de eindversterker voor de andere kamer. Gebruik geschikte luidsprekerkabel voor de verbinding tussen de eindversterker en de luidsprekers in de andere kamer. Aanbevolen verbinding van andere kamers wordt hoogwaardige kabel van minimaal 2,5 mm ² .

BELANGRIJK: alle kabels die door een muur gaan dienen over aan de plaatselijke bouw- en brandvoorschriften te voldoen. Om interferentie te vermijden dienen audio- en luidsprekerkabels niet in dezelfde kabelgoten te liggen of anderszins parallel te worden gelegd. Heeft u vragen hebt over de meerkamerbekabeling, raadpleeg dan uw leverancier, gespecialiseerde installateur of een audiotechnicus.

Aansluitingen externe audio vermogensversterker.

Indien u dit wenst kunt u de AVR 5000 aansluiten op optionele, externe audio vermogensversterkers of kunt u de AVR 5000 met equalizers of luidsprekersystemen, die een aansluiting vereisen tussen de voorversterker en de vermogensversterker van de receiver, gebruikt worden.

Om deze aansluitingen te maken, verwijdert u de pinnen die de voorversterker uitgangen

11 verbinden met de versterkeringangen 14 voor de kanalen die met externe apparaten gebruikt gaan worden. Bewaar de pinnen op een veilige plaats zodat u de AVR 5000 later, indien u dit wenst, nog op de normale wijze kunt gebruiken.

Wanneer er een externe versterker gebruikt wordt, sluit u de voorversterkeruitgangen

11 aan op de ingangen van de versterker. Wanneer er een equalizer of luidsprekerprocessor gebruikt wordt, sluit u de voorversterkeruitgangen 12 aan op de ingangen van de processor en de uitgangen van de processor plaatst u (weer) op de versterkeringangen 14 van de AVR. Merk op dat wanneer er externe versterkers of apparaten gebruikt worden, het volume nog steeds op de AVR bediend wordt, alhoewel additionele volumeregelaars op het externe apparaat, de volume-instellingen en de uitgangsniveaus van de AVR kunnen beïnvloeden.

Aansluiting externe audio eindversterker Desgewenst kunt u de AVR 5000 aansluiten op extra, externe audio eindversterkers. Wordt een externe versterker gebruikt, verbind dan de voorversterkeruitgangen met de ingangen van de die eindversterker. Merk op dat bij gebruik van externe versterkers of apparaten het volume nog steeds op de AVR geregeld wordt, hoewel extra volumeregelaars op het extra apparaat, het afspeelniveau en de uitgangs-niveaus van de AVR kunnen beïnvloeden.

Aansluiting externe audiodecoder

Voor optimale flexibiliteit kan de AVR 5000 ook worden gebruikt met extra externe decoders voor andere digitale audiosystemen dan de in de AVR 5000 ingebouwde Dolby Digital en DTS systemen, of met DVD-spelers waarin decoders zijn ingebouwd. Wordt een externe decoder gebruikt, verbind dan de uitgang van de decoder met de 6-kanaals direct ingang ⑨, en let er op dat de kanalen overeenstemmen. Deze ingang kan ook worden gebruikt voor aansluiting op apparaten als DVD-spelers of andere producten met een ingebouwde digitale surround decoder. Hoewel de digitale decoders van de AVR 5000 audioprestaties leveren die doorgaans die van andere decoders overtreffen, kunnen deze aansluitingen gebruikt worden als extra 6-kanaals ingang voor verbinding met een DVD-speler met ingebouwde decoder en discrete analoge 6-kanaals-uitgang.

Lichtnetuitgangen

Dit apparaat is voorzien van twee ② lichtnetuitgangen voor andere apparatuur. Het is belangrijk dat geen apparatuur wordt aangesloten die veel vermogen opneemt, zoals eindversterkers of monitoren. Het totale opgenomen vermogen mag per uitgang niet boven de 100 watt liggen.

De geschakelde lichtnetuitgang 16 voert alleen spanning wanneer het apparaat geheel is ingeschakeld. Gebruik deze uitgang voor apparaten die geen netschakelaar hebben, of een mechanische netschakelaar die continu ingeschakeld kan blijven.

Opmerking: veel audio- en videoproducten gaan over op standby wanneer deze met geschakelde lichtnetuitgangen worden gebruikt en kunnen via zo'n uitgang niet worden geactiveerd, zonder gebruik van de afstandsbediening van dat product.

De ongeschakelde lichtnetuitgang 17 voert alleen spanning zolang de AVR 5000 op het lichtnet is aangesloten en de lichtnetschakelaar 1 ingedrukt is.

Tenslotte wordt, nadat alle aansluitingen tot stand gebracht zijn, de stekker van het netsnoer in een spanning voerend stopcontact van 220-240 V. De AVR 5000 is dan bijna gereed voor gebruik!

Wanneer alle audio-, video- en systeemverbindingen gemaakt zijn, dient het systeem geconfigureerd te worden. Een juiste configuratie en afstelling van het apparaat kost enkele minuten, maar is van groot belang voor het resultaat.

Luidsprekerkeuze

Welk merk luidsprekers ook wordt gebruikt, neem altijd hetzelfde merk en type voor de front luidsprekers links, midden en rechts. Zo ontstaat een consistent front geluidsbeeld en wordt voorkomen dat zich vervelende bijeffecten voordoen, zoals bij front luidsprekers die niet goed bij elkaar passen. Harman kardon adviseert luidsprekers van JBL of Infinity.

Opstelling van de luidsprekers

De opstelling van de luidsprekers in een home theater systeem met meerdere kanalen heeft een aanzienlijke invloed op de bereikte geluidskwaliteit.

Afhankelijk van het type centrum luidspreker en uw televisietoestel, dient u uw centrum luidspreker ofwel direct op of onder de TV opgesteld te worden, dan wel in het midden achter een akoestisch doorzichtig projectiescherm.

Nadat de centrum luidspreker is geïnstalleerd, worden de front luidsprekers links en rechts opgesteld en wel op een onderlinge afstand die gelijk is aan de afstand tussen de centrum luidspreker en de gewenste luisterpositie. Idealiter dienen de front luidsprekers zo te worden opgesteld dat de tweeters zich niet meer dan 60 cm boven of onder de tweeter in de centrum luidspreker bevinden.

Houd de front luidsprekers minimaal op een afstand van 0,5 meter van de TV, tenzij de luidsprekers magnetisch afgeschermd zijn om vervorming van het TV-beeld te voorkomen. Denk er aan dat de meeste luidsprekers niet magnetisch zijn afgeschermd, zelfs die in complete surround sets, meestal is alleen de centrum luidspreker wel afgeschermd.

Afhankelijk van de kamerakoestiek en het type luidsprekers dat wordt gebruikt, kan het resultaat worden verbeterd door de front luidsprekers links en rechts ten opzichte van de centrum luidspreker iets naar voren te plaatsen. Corrigeer zo mogelijk alle front luidsprekers zo dat deze op oorhoogte staan wanneer u zich op uw luisterpositie bevindt. Aan de hand van deze uitgangspunten kunt u experimenteren met de opstelling van de front luidsprekers in uw systeem. Aarzel niet de onderdelen te verplaatsen, net zo lang tot het systeem een optimaal resultaat laat horen. Verplaats de luidsprekers tot de audioovergangen van de front luidsprekers gebalanceerd klinken. Surround luidsprekers dienen tegen de zijwanden van de kamer te worden opgesteld, ter hoogte van of iets achter de luisterpositie. Het hart van de luidspreker wordt op de kamer gericht. Wanneer het niet mogelijk is de luidsprekers tegen de zijwanden op te stellen, kunnen de luidsprekers tegen de achterwand worden geplaatst, achter de luisterpositie. De luidsprekers bij voorkeur niet meer dan 2 meter achter de luisterpositie opstellen.

Subwoofers produceren grotendeels niet gericht geluid en kunnen bijna overal in de ruimte worden opgesteld. De opstelling dient te worden gebaseerd op de afmetingen en vorm van het vertrek en het type subwoofer dat wordt gebruikt. Een methode om de optimale locatie voor een subwoofer te vinden is deze eerst in het front van de kamer te zetten, ongeveer 15 cm van een muur, of in de buurt van een hoek. Een andere methode is de subwoofer tijdelijk op de plaats te zetten waar u gewoonlijk zult zitten en vervolgens in de kamer rond te lopen totdat u een plaats vindt waar de subwoofer het beste klinkt. Zet de subwoofer dan op die plaats. Volg ook de instructies van de fabrikant van de subwoofer op, of experimenteer om de beste locatie voor een subwoofer in de luisterruimte te vinden.

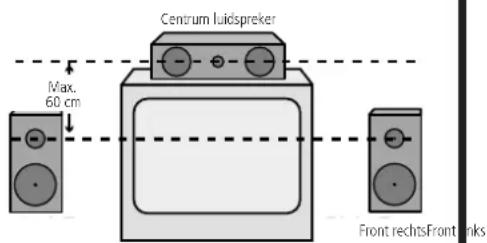

A) Opstelling van de front luidsprekers bij een TV-toestel of een projector achter het scherm.

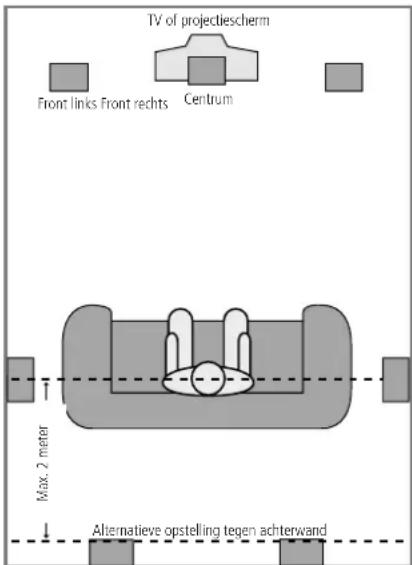

B) De afstand tussen de linker en rechter luidsprekers dient gelijk te zijn aan de afstand tussen de luisterpositie en het scherm. Experimenteer met de opstelling van de front luidsprekers door deze iets dichterbij te zetten dan de centrum luidspreker.

In gebruik name en in-beeld display

Zijn de luidsprekers in de kamer eenmaal opgesteld en aangesloten, dan dient het geheugen van de systeem geconfigureerd te worden. De AVR 5000 beschikt over twee soorten geheugens, individuele geheugens die verbonden zijn met de gekozen ingang, b.v. surroundfuncties, en andere die onafhankelijk zijn van de gekozen bron, zoals de uitgangsniveaus van de luidsprekers, wisselfrequenties of vertragingstijden die door de surround processor gebruikt worden.

Schakel de AVR 5000 nu in, zodat deze laatste instellingen kunnen worden uitgevoerd.

1. Steek de stekker van het netsnoer 18 in een ongeschakeld stopcontact.
2. Druk op de netschakelaar 1 zodat deze ingedrukt blijft staan. Controleer of de lichtnet-indicatie 3 oranje wordt, ten teken dat het apparaat in standby staat.
3. Installeer de drie bijgeleverde AAA batterijen in de afstandsbediening, als in de afbeelding aangegeven. Let op de polariteit (+) en (−), die op de bodem van het batterijvakje staat aangegeven.

1. Schakel de AVR 5000 in door op Standby 2 te drukken, of met de ingangskeuze 11 op de voorzijde, dan wel op de afstandsbediening op AVR keuze 6, of op een van de toetsen Ingangskeuze 5 7 te drukken. De licht-netindicatie 3 wordt nu groen ten teken dat het apparaat ingeschakeld is en de display 25 licht op.

Gebruik van de in-beeld display

Het maken van de volgende instellingen gaat het eenvoudigste via de in-beeld display van het TV toestel of projectiescherm. Zo kan de huidige status van de AVR 5000 gemakkelijk worden afgelezen, wat prettig is bij het kiezen van de luidsprekers, de vertraging en andere instellingen. Om de in-beeld display te activeren dient een verbinding gemaakt te zijn tussen de video monitor uitgang op de achterzijde naar de composiet- of S-video ingang van uw TV of projector. Om de in-beeld informatie van de AVR te kunnen zien, dient ook op de monitor/projector de juiste videobron gekozen te zijn.

BELANGRIJK: bij het bekijken van de in-beeld informatie op een projectie-TV is het van belang om deze niet te lang op het scherm te laten staan. Zoals bij alle videoschermen, maar in het bijzonder bij projectoren, kan het continu weergeven van statische beelden als deze menu's, of beelden van videospelletjes, permanent 'inbranden' van de beeldbuis of projector veroorzaken. Dergelijke schade valt niet onder de garantie van de AVR 5000 en is vrij zeker ook niet onder de garantie van de TV of projector. De AVR 5000 heeft twee in-beeld weergavefuncties: 'semi-OSD' (gedeeltelijk) en 'Full-OSD' (volledig). Bij het configureren raden wij u aan Full-OSD functie te gebruiken. De volledige status en de opties verschijnen dan in beeld, wat het gemakkelijker maakt uit de beschikbare mogelijkheden te kiezen en instellingen te maken. De Semi-OSD functie gebruikt slechts één regel. Denk er aan dat bij het Full-OSD (volledig inbeeld) de gekozen menu's niet in de display 25 Y verschijnen. Wordt het Full-OSD (volledig) menusysteem gebruikt, dan verschijnt de aanwijzing OSD ON in de display Y en licht inbeeld display M op ten teken dat een video-display gebruikt dient te worden.

Wordt het Semi-OSD systeem (gedeeltelijk inbeeld) gebruikt met de afzonderlijke configuratietoetsen, dan in-beeld een enkele regel tekst met de huidige menukeuze te zien zijn. Deze keuze zal ook aangegeven worden in de

Display Y.

In-beeld display kiezen

Het Full-OSD (volledig) systeem is steeds beschikbaar door op de OSD 22 te drukken. Wanneer u op deze toets drukt zal het hoofdmenu MASTER MENU (Afb. 1) verschijnen en kunnen instellingen gemaakt worden vanuit de individuele menu's. Denk er aan dat de menu's na de laatste handeling gedurende 20 seconden zichtbaar zullen blijven, daarna uit beeld verdwijnen. Deze tijd kan verlengd worden tot 50 seconden door naar het ADVANCED SELECT menu te gaan en het item FULL OSD TIME OUT te wijzigen.

De Semi-OSD is ook beschikbaar als standaard systeeminstelling en kan worden uitgeschakeld via het ADVANCED SELECT menu. Zie pagina 37. Met het Semi-OSD systeem kunt u rechtstreeks instellingen maken door op het frontpaneel, of op de afstandsbediening de specifieke parameter te kiezen en die in te stellen is als hierboven geschetst.

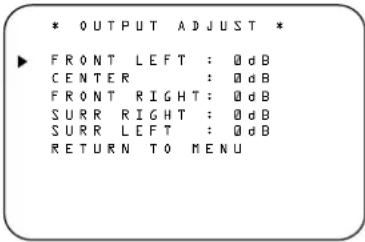

Afbeelding 1

Instellingen per gebruikte ingang

De AVR 5000 heeft een geavanceerd geheugensysteem met de mogelijkheid om voor elke bron een afzonderlijke configuratie aangaande luidsprekeropzet, digitale ingang en surroundfunctie vast te leggen. Deze flexibiliteit maakt het mogelijk de manier waarop naar elke bron geluisterd wordt op maat in te stellen en in de AVR 5000 op te slaan. Zo kunnen bijvoorbeeld verschillende surroundfuncties en analoge of digitale ingangen aan bepaalde bronnen gekoppeld worden, of verschillende luidspreker-configuraties gemaakt worden met de bijhorende wijzigingen voor de behandeling van de lage frequencies. Nadat deze instellingen zijn gemaakt zullen deze automatisch opgeroepen worden zodra een bron wordt gekozen.

Bij de standaard fabrieksinstellingen van de AVR 5000 zijn alle ingangen ingesteld op een analoge bron, met stereo als de surroundfunctie, de front luidsprekers links en rechts ingesteld op 'groot' en de overige luidsprekers voor de surroundfunctie op 'klein', plus de aanwezigheid van een subwoofer. Voordat het apparaat in gebruik wordt genomen, zullen de instellingen voor de meeste ingangen waarschijnlijk gewijzigd dienen te worden, om ze correct te configureren voor het gebruik met digitale of analoge ingangen, de gebruikte typen luidsprekers en de specifieke eigenschappen van de surroundfunctie. Denk eraan dat deze instellingen voor elke gebruikte ingang gemaakt dienen te worden, aangezien het geheugensysteem van de AVR 5000 de instellingen voor elke ingang afzonderlijk opslaat. Anderzijds zullen eerst nieuwe instellingen gemaakt dienen te worden nadat de systeemcomponenten gewijzigd zijn.

Om dit proces snel en eenvoudig uit te voeren raden wij aan het Full-OSD (volledig) systeem met menu's in beeld te gebruiken en stap voor stap alle ingangen te doorlopen. Indien u de instellingen voor de eerste ingang hebt afge-rond, kunnen vele instellingen voor de overige ingangen geduplicateerd worden. Het is tevens een goed idee te configureren in de volgorde waarin deze in het 'Hoofdmenu audio-instellingen' opgesomd zijn, aangezien sommige items een bepaalde instelling van een voorgaand menu-item vereisen.

Hierna worden de individuele instellingen beschreven die voor elke ingang nodig zijn. Denk er aan dat na het instellen van een ingang, deze instellingen ook voor alle andere bronnen in het systeem gemaakt moeten worden.

Instelling ingang

De eerste stap bij het configureren van de AVR 5000 is het kiezen van een ingang. Doe dit door zo vaak op ingangskeuze 11 op de voorzijde te drukken, tot de naam van de gewenste ingang in de display Y verschijnt en de groene LED naast de naam van de ingang bij de ingangsin-dicatie 22 oplicht. De ingang kan ook gekozen worden door op de overeenkomstige ingangs- keuze 5 7 op de afstandsbediening te druk- ken.

Wanneer u het Full-OSD (volledig in-beeld) systeem gebruikt om instellingen te maken, drukt u eenmaal op OSD 22 waarop het hoofdmenu MASTER MENU (Afb. 1) verschijnt. Denk er aan dat de ▶ cursor naast de regel van de IN/OUT SETUP staat. Druk op instellen 16 om het menu te openen, waarna het IN/OUT SETUP menu (Afb. 2) in beeld verschijnt. Druk op ◀▶1531 tot de gewenste ingang gemarkeerd wordt en een groene LED oplicht bij de ingangsindicatie 22 op de voorzijde. Als de ingang gebruik maakt van de standaard links/rechts analoge ingang is er geen verdere instelling nodig.

Afbeelding 2

Indien een van de digitale ingangen gekoppeld moet worden aan de gekozen bron drukt u op ▼ 14 op de afstandsbediening terwijl het menu IN/OUT SETUP (Afb. 2) in beeld staat en de cursor gaat naar beneden, naar de regel DIGITAL IN. Druk zo vaak op ▶ 15 31 tot de naam van de gewenste digitale ingang verschijnt. Om terug te gaan naar de ANALOG ingang, drukt u op deze toetsen tot het woord 'analog' verschijnt. Staat de gewenste ingang in beeld, drukt dan weer op ▼ 14 tot de u cursor naast RETURN TO MENU, en drukt op instellen 16.

Om de digitale ingang die gekoppeld is aan de gekozen ingang kunnen op elk moment de discrete functietoetsen worden gebruikt en het semi-OSD systeem: druk op digitale ingangskeuze 24 17 op het frontpaneel of op de afstandsbediening. Binnen vijf seconden wordt nu de ingang gekozen met instellen 5 op de voorzijde, of met ▲/▼ 14 op de afstandsbediening tot de gewenste digitale of analoge ingang in de display Y en in het onderste deel van de videodisplay die op de AVR 5000 is aangesloten. Druk tenslotte op instellen 16 om de nieuwe digitale instelling op te slaan.

Een exclusieve Harman Kardon functie is de mogelijkheid de aansluitingen op de voorzijde van normaal gebruik als ingang om te kunnen schakelen op uitgang, voor het gemakkelijk aansluiten van draagbare recorders. De analoge Video 4 aansluitingen 16 op de voorzijde worden normaal gesproken gebruikt als ingang voor camcorders, videospelletjes en andere draagbare audio/video producten, maar kan worden omgeschakeld als uitgang voor aansluiting van draagbare audio/video recorders. Om ze tijdelijk naar uitgang om te schakelen, roept u eerst het IN/OUTSETUP menu op. Druk op ▼ 14 tot de in-beeld cursor ▶ op het item VIDEO 4 staat. Druk ▶p31 tot het woord OUT gemarkeerd is. Denk er aan dat de Status ingang/uitgang 14 tussen S and Composite video aansluitingen rood wordt, als teken dat de analoge Video 4 aansluitingen 16 nu opname uitgangen zijn.

Op de AVR 5000 dient de digitale ingang 3 coax 15 normaal als ingang, maar kan worden omgeschakeld als digitale uitgang voor gebruik met CD-R/CD-RV decks, MD-recorders en andere digitale recorders. Druk op ▲/▼ 14, terwijl het IN/OUTSETUP menu in beeld is en de cursor u naast COAXIAL3 staat om de ingang in een uitgang te veranderen. Druk vervolgens op ◀▶ 15/31 tot het woord OUT wordt gemarkeerd. Merk op dat de status digitale ingang 3 coax 14 rood wordt, ten teken dat de aansluiting nu een uitgang is.

Opmerking: er staat alleen een signaal op deze uitgang wanneer het gekozen signaal voor de AVR 5000 een digitaal signaal is. Digitale signalen worden ongeacht het type doorgegeven en ongeacht de ingang (coax of optisch) waarvan ze afkomstig zijn. Analoge signalen worden echter niet in digitale omgezet en het formaat van het signaal (b.v. PCM, Dolby Digital of DTS) wordt niet veranderd. Het omzetten van de digitale coax aansluiting 3 in een uitgang blijft effectief zolang de AVR 5000 ingeschakeld blijft. Na uitschakeling en opnieuw inschakelen wordt de instelling teruggezet op de normale instelling als ingang.

Opzet Surround

Nadat de ingangen zijn ingesteld volgt het configureren van de surroundfunctie, die eveneens per ingang kan worden ingesteld. Aangezien de surroundfuncties een kwestie zijn van persoonlijke smaak, bent u vrij in uw keuze – die bovendien later gewijzigd kan worden. Het Surround Functie Overzicht op pagina 28 kan u helpen de functie te kiezen die het beste past bij de gekozen ingang. Het is het eenvoudigste om aanvankelijk voor de meeste analoge ingangen van de AVR 5000 Dolby Pro Logic te kiezen en Dolby Digital voor de digitale ingangen. Voor ingangen zoals CD-speler, tape deck of tuner kan het best de stereofunctie worden gekozen, wanneer dat tenminste de luisterfunctie is die voor de standaard stereobronnen wordt gebruikt. Voor die bronnen is het onwaarschijnlijk dat er materiaal met surroundcodering zal worden afgespeeld. Als alternatief kan de 5 Kanaals Stereo of Logic 7 Music functie worden gekozen voor stereo programmamateriaal.

De surround instellingen worden het gemakkelijkst gemaakt via de Full-OSD (volledig) menu's in beeld. Druk vanuit het hoofdmenu MASTER MENU (Afb. 1) op d▲/▼ 14 tot de cursor ▶ naast het SURROUND SETUP menu staat. Druk op instellen 16 tot het SURROUND SETUP menu (Afb. 3 of 4) in beeld verschijnt.

Afbeelding 3

Afbeelding 4

Aangezien de fabrieksinstelling voor alle ingangen Stereo is zullen de woorden SURR OFF (surround uit) in eerste instantie gemarkeerd zijn (Afb. 3), tenzij er voor de zojuist geselecteerde ingang een andere surroundfunctie gekozen is. Om de surroundfunctie te wijzigen terwijl de cursor u naast de surroundregel staat, drukt u zo vaak op▶1531 tot de naam van de gewenste surroundfunctie gemarkeerd wordt. Terwijl de functie gewijzigd wordt, licht eveneens een groene LED op naast de naam van de functie bij surround functie indicaties 29 op het frontpaneel.

Merk op dat in de regels naast de items in de display cijfers of streepjes verschijnen, afhankelijk van de vraag of deze parameter instelbaar is. Bijvoorbeeld, de vertraging 'midden' en de nachtfunctie zijn alleen bij Dolby Digital instelbaar, en de vertragingstijd is alleen bij Dolby Digital en Dolby Pro Logic instelbaar. De kantelfrequentie is in alle functies instelbaar. Merk eveneens op dat Dolby Digital en DTS alleen verschijnen als een keuzemogelijkheid is (Afb. 4), dit echter pas nadat er eerst een digitale ingang gekozen is. Deze instellingen voor vertraging, kantelfrequentie en nachtfunctie, die onafhankelijk zijn van de gekozen ingang, worden nader beschreven in het volgende hoofdstuk op pag. 23.

Opzet luidsprekers

In dit menu wordt vastgelegd welk type luidsprekers met de AVR 5000 worden gebruikt en is belangrijk, daar deze instelling bepaalt welke luidsprekers de lage frequenties (bas) toegevoerd zullen krijgen. Gebruik voor elke instelling hier de positie LARGE (groot) wanneer traditionele luidsprekers worden aangesloten die geschikt zijn voor frequenties beneden 100 Hz. Gebruik de instelling SMALL (klein) voor kleinere, satellietachtige luidsprekers die geen frequenties beneden 100 Hz kunnen weergeven. Denk er aan dat bij toepassing van kleine luidsprekers voor front links en rechts, een subwoofer onmisbaar is voor het weergeven van de lage frequenties.

Twijfelt u over de categorie waarin de luidsprekers thuishoren, raadpleeg dan de technische gegevens in de handleiding van de luidsprekers of neem contact op met de leverancier. Denk er echter aan dat de luidsprekerinstelling, voor elke ingang van de AVR 5000, afzonderlijk moet worden gemaakt. Kies voor het maken van de luidsprekerinstelling liefst de Dolby Pro Logic functie. Let op de surroundfunctie die u voor de ingeschakelde ingang heeft gekozen, schakel zonodig om naar Dolby Pro Logic en nadat de luidsprekerinstellingen zijn gemaakt zet u deze weer terug in de eerder ingestelde functie. Denk er aan dat alle met de huidige ingang gemaakte instellingen gekopieerd zullen worden naar de andere surround functies (voorzover mogelijk) en bij het instellen van andere functies niet herhaald behoeven te worden (maar wel bij elke gebruikte ingang).

1. Het wordt aanbevolen de juiste luidsprekerinstellingen te maken via het SPEAKER SETUP menu (Afb. 5). Staat dat menu nog niet in beeld van de voorgaande instellingen, druk dan op in-beeld display 22 om het MASTER MENU (Afb. 1) op te roepen, en druk tweemaal op ▼ zodat de cursor naar de regel SPEAKER SETUP gaat. Druk vervolgens op instellen 16] om het SPEAKER SETUP menu op te roepen (Afb. 5).

Afbeelding 5

1. Zodra het SPEAKERSETUP menu verschijnt staat de cursor ▶ bovenaan de reeks luidsprekerposities, wijzend naar de regel LEFT/RIGHT (links/rechst) voor de instelling van de linker en rechter front luidsprekers.

Om de instelling van de front luidsprekers te veranderen drukt u op ◄▶ 15 31 zodat LARGE (groot) of SMALL (klein) verschijnt, overeenkomend met de eerdere omschrijving.

Wanneer SMALL wordt gekozen, zullen de lage tonen voor de front kanalen alleen naar de subwooferuitgang gestuurd worden. Denk er aan dat bij deze instelling en zonder een subwoofer geen lage tonen van de front kanalen hoorbaar zullen zijn.

Wordt LARGE gekozen, dan wordt een full-range signaal naar de linker en rechter front kanalen gestuurd. Afhankelijk van de keuze voor het item SUBWOOFER in dit menu (zie verderop), kan het laag voor front links en rechts ook naar een subwoofer worden gestuurd.

Belangrijk: bij gebruik van een luidsprekerset met twee front satellieten en een passieve subwoofer, aangesloten op de front luidsprekeruitgangen 14, dan dienen de front luidsprekers ingesteld worden op LARGE.

1. Zodra de keuze voor de front luidsprekers is gemaakt drukt u op ▼ 14 op de afstandsbediening om de cursor naar CENTER te verplaatsen.
2. Druk op ◀▶ 15 31 op de afstandsbedie- ning om de optie te kiezen die het beste de gebruikte centrum luidspreker omschrijft, als elders op deze pagina aangegeven.

Wordt SMALL gekozen, dan zullen de lagen tonen voor het centrum kanaal naar de front kanalen gestuurd worden, mits deze zijn ingesteld op LARGE en de subwoofer is uitgeschakeld. Is de subwoofer ingeschakeld, dan zullen de lage tonen van het centrum kanaal uitsluitend naar de subwoofer gestuurd worden.

Wanneer LARGE is gekozen zal het volledige frequentiebereik naar de centrum luidspreker gestuurd worden, en bij analoge en digitale surroundfuncties wordt GEEN signaal van het centrum kanaal naar de subwooferuitgang gestuurd.

Wordt NONE (geen) gekozen, dan wordt geen signaal naar het centrum kanaal gestuurd. De receiver staat dan in de 'fantoom' centrum kanaal functie, wat betekent dat het centrum signaal naar de linker en rechter front luidsprekers wordt gestuurd. Deze functie is nodig wanneer de centrum luidspreker ontbreekt. Denk er aan dat voor gebruik van de Logic 7C surroundfunctie een centrum luidspreker noodzakelijk is, maar dat Logic 7M ook goed werkt zonder centrum luidspreker.

1. Nadat de keuze voor het centrum kanaal is gemaakt, drukt u op ▼ 14 op de afstandsbediening om de cursor te verplaatsen naar SURROUND.

2. Druk op ◀▶ 15 31 op de afstandsbediening om de optie te kiezen die het beste de surround luidsprekers in uw systeem omschrijft, op basis van de definities op deze pagina.

Wordt SMALL gekozen, dan worden de lage tonen van de surround kanalen naar de front luidsprekers gestuurd, mits de subwoofer uitgeschakeld is, of, wanneer de subwoofer actief is, naar de subwoofer uitgang. In de Dolby Pro Logic functie is er geen bas in de surround kanalen.

Wanneer LARGE is gekozen wordt het volledige frequentiebereik naar de surround kanalen gestuurd (bij alle analoge en digitale surround-functies) en, met uitzondering van de Hall en Theater functies, wordt geen laag van de surround kanalen naar de subwoofer gestuurd.

Wanneer NONE is gekozen, zal de surround informatie verdeeld worden over de uitgangen links front en rechts front. Merk op dat voor optimale weergave zonder surround luidsprekers gekozen dient te worden voor de Dolby 3 Stereo functie i.p.v. Dolby Pro Logic.

1. Zijn de instellingen voor de surround kanalen gereed, druk dan op ▼14 op de afstandsbediening om de cursor te verplaatsen naar SUBWOOFER.

2. Druk op ◄ 15 31 op de afstandsbediening om de optie te selecteren die best uw systeem omschrijft.

De beschikbare keuzes voor de opstelling van de subwoofer worden bepaald door de instellingen voor de andere luidsprekers, vooral de front links en rechts posities. Wanneer de front links/rechts luidsprekers op SMALL staan wordt de subwoofer automatisch op SUB gezet, wat betekent dat deze actief is. Wanneer de front links/rechts luidsprekers op LARGE staan, zijn drie opties beschikbaar:

• Is geen subwoofer aangesloten op de AVR 5000, druk dan op ◄▶ 15 31 op de afstandsbediening, zodat NONE in het in-beeld menu verschijnt. Wordt deze optie gekozen, dan wordt alle laag informatie naar de front links/rechts 'hoofdluidsprekers' gestuurd.
• Is wel een subwoofer aangesloten op de AVR 5000, dan bestaat de optie de front links/rechts 'hoofd' luidsprekers het laag in alle gevallen te laten weergeven en de subwoofer alleen te activeren wanneer de AVR 5000 wordt gebruikt met een digitale bron die een speciaal Low Frequency Effects, of LFE geluidsspoor omvat. Dan kunnen zowel de hoofdluidsprekers als de subwoofer gebruikt worden voor het speciale laag van bepaalde films. Die optie wordt gekozen door op ◄▶ 15 31 op de afstandsbediening te drukken zodat SUB (LFE) in het inbeeld menu verschijnt.

- Wanneer een subwoofer is aangesloten en deze wordt gebruikt voor de laagweergave in combinatie met de hoofdluidsprekers front links/rechts, ongeacht het type programmabron of de gekozen surroundfunctie, druk dan op

◀ / 15 31 op de afstandsbediening waarop SUB L/R+LFE in het in-beeld menu verschijnt. Is deze optie gekozen, dan wordt een 'compleet' signaal naar de front links/rechts 'hoofd' luidsprekers gestuurd en krijgt de subwoofer de lage frequenties van de front links en rechts beneden de frequentie die bij de hierna volgende instelling in dit menu wordt gekozen.

1. Nadat de keuze voor de subwoofer is voltooid, drukt u op ▼ 14 op de afstandsbediening om de cursor te verplaatsen naar SUB X-OVER FREQ.

Nu wordt de frequentie gekozen waar beneden het laag naar de subwoofer uitgang 12 wordt gestuurd. De beschikbare keuzes zijn afhankelijk van de eerder gemaakte instellingen voor de front links/rechts luidsprekers. Kies bij het maken van deze keuzes de frequentie die het dichtst ligt bij de ondergrens van het frequentiebereik van de front links/rechts luidsprekers of, bij gebruik van grote front L/R luidsprekers die geschikt zijn voor laag tot beneden 40 Hz, kies de frequentie die het dichtst ligt bij de hoogste frequentie die de subwoofer kan weergeven. Deze cijfers vindt u meestal in de handleidingen van de luidsprekers, raadpleeg anders uw leverancier of de importeur.

- Staan de front luidsprekers op LARGE, dan kan voor de kantelfrequentie worden gekozen op 40 HZ of op 60 HZ, passend bij de typische kantelfrequentie van breedband luidsprekers. Kies de optie die het best bij uw luidsprekers past.

Staan de front luidsprekers op SMALL, kan voor de kantelfrequentie worden gekozen uit 80 HZ of 1,00 HZ, passend bij de typische kantelfrequenties van kleine luidsprekers die in satellietsystemen worden toegepast. Kies de optie die het best bij uw luidsprekers past.

1. Wanneer alle luidsprekerkeuzes zijn gemaakt drukt u op ▼ 14 en vervolgens op instellen 16 om terug te gaan naar het hoofdmenu.

2. De luidsprekerinstelling kan op elk moment gewijzigd worden zonder het Full-OSD (volledig) menu in beeld op te roepen, door op luidsprekerkeuze 27 op het frontpaneel of op 32 op de afstandsbediening te drukken. Dan verschijnt FNT SPEAKER onderin het beeld en in de display Y.

Druk nu binnen vijf seconden op ◀/▶ 5 of op ▲/▼ 14 op de afstandsbediening om een andere luidsprekerpositie te kiezen, of druk op instellen 21 16 om de instelling van de front luidsprekers links en rechts te wijzigen.

Nadat op instellen 2116 is gedrukt en het systeem gereed is voor het wijzigen van de instelling voor de front luidsprekers, geven de inbeeld display en de display Y FNT LARGE of FNT SMALL aan, afhankelijk van de huidige instelling. Druk op instellen 5 op het frontpaneel, of op de ▲/▼ 14 op de afstandsbediening tot de gewenste instelling wordt aangegeven, gebruik makend van de eerder gegeven aanwijzingen omtrent 'grote' en 'kleine' luidsprekers, en druk dan op instellen 2116.

Indien nog een ander luidsprekerpositie dient te worden gewijzigd, drukt u op ◀/► 5 op het frontpaneel of op ▲/▼ 14 op de afstandsbediening om een andere luid-sprekerpositie te kiezen, vervolgens drukt u op instellen 21 16 en dan op instellen 5 op het frontpaneel, of op de ▲/▼ 14 op de afstandsbediening tot de gewenste luidsprekerpositie wordt aangegeven, en tenslotte weer op instellen 21 16 om de keuze te bevestigen.

Om u te helpen bij het maken van deze instellingen veranderen de indicaties

luidspreker/kanaal functie Q telkens wanneer een luidsprekertype voor een bepaalde positie kiest. Licht alleen het binnenste symbool op dan is op SMALL ingesteld. Wanneer het middelste vakje en de twee buitenste vakjes met cirkeltjes erin verlicht zijn, dan is de luidspreker op LARGE ingesteld. Wanneer geen indicatie voor een luidsprekerpositie verschijnt, dan is die positie op NONE of 'geen luidspreker' ingesteld.

Opmerking: deze symbolen verschijnen alleen wanneer wijzigingen in de Semi-OSD functie worden gemaakt.

Als voorbeeld zijn in Afbeelding 6 hieronder, de luidsprekers links en rechts vooraf ingesteld op LARGE, de centrum, links surround en rechts surround luidsprekers staan op SMALL en de subwoofer is actief.

Instellingen voor andere ingangen

Nadat een ingang voor de surroundfunctie, digitale ingang (indien van toepassing) en luidsprekertypen is ingesteld, keert u terug naar de

INPUT SETUP regel in het AUDIO

SETUP menu en worden de instellingen ingevoerd voor elke ingang die gebruikt wordt. In de meeste gevallen zullen alleen de digitale ingang en de surroundfunctie van ingang tot ingang verschillen, terwijl de luidsprekertypen meestal identiek zullen zijn en snel ingevoerd kunnen worden door dezelfde gegevens in te stellen als bij de eerste ingang.

Instellingen onafhankelijk van de gekozen ingang

Nadat de bovengenoemde instellingen voor alle gebruikte ingangen in het systeem zijn gemaakt blijven de nu volgende instellingen feitelijk onafhankelijk van de gekozen ingang, ongeacht met welke ingang ze worden gemaakt. Gebruik voor het instellen van de vertragingstijden voor de Dolby Digital en Dolby Pro Logic surroundfuncties het in-beeld menusysteem.

Instelling vertraging

Alleen voor de Dolby Digital of Dolby Pro Logic functies dient de vertragingstijd ingesteld te worden. Denk er aan dat de vertragingstijd voor andere functies niet instelbaar is.

Belangrijk: is de vertragingstijd eenmaal voor een bepaalde ingang ingesteld, dan geldt die ook voor alle andere ingangen. De surround vertragingstijd wordt alleen ingesteld voor de Dolby Pro Logic of de Dolby Digital functie. De overige instellingen worden automatisch gemaakt.

Vanwege de verschillende afstanden tussen de luisterpositie tot de front luidsprekers en de surround luidsprekers, is ook de tijd die het geluid nodig heeft om uw oren te bereiken verschillend. Door gebruik te maken van de vertraging kunnen deze verschillen in luidsprekerpositie en kamerakoestiek in uw luisterruimte of home theater gecompenseerd worden.

De fabrieksinstelling is geschikt voor de meeste luisterkamers, maar in sommige gevallen zijn de afstanden tussen de front en de surround luid-sprekers ongebruikelijk en dat kan tot gevolg hebben dat het geluid van de front kanalen geen eenheid meer vormt met de surround kanalen. Om de front en surround kanalen opnieuw te synchroniseren, gaat u als volgt te werk:

1. Meet de afstand in meters tussen de luister/kijk-positie tot en de front luidsprekers.

2. Meet de afstand tussen de luister/kijkpositie tot en de surround luidsprekers.

3. Bereken het verschil tussen de afstand tot de front luidsprekers en de afstand tot de surround luidsprekers en vermenigvuldig dit met 3.
   a. De optimale vertragingstijd voor Dolby Digital surround is het resultaat van dat sommetje. Voorbeeld: de front luidsprekers staan op 3 m afstand en de surround luidsprekers op 1 m. De optimale vertraging wordt nu berekend als (3-1) x 3 = 6. De vertraging voor Dolby Digital wordt in dit voorbeeld ingesteld op zes milli-seconden.
   b. Bij het instellen van de vertraging voor Dolby Pro Logic wordt die voor Dolby Digital als uitgangspunt genomen en er wordt 15 bij opgeteld om de optimale vertraging te krijgen. Als de front luidsprekers bijvoorbeeld op een afstand van 3 m staan en de surround luidsprekers op 1 m, wordt de optimale vertraging berekend als (3-1) x 3 + 15 = 21. In dit voorbeeld zal de Dolby Pro Logic vertraging dus worden ingesteld op (afgerond) twintig milliseconden.

Opmerking: de DTS, Logic 7, 5 Kan. Stereo, Hall en Theater functies maken gebruik van een vaste, niet instelbare vertragingstijd.

De Dolby Digital functie omvat ook een afzonderlijke instelling voor de vertraging van het centrum kanaal, aangezien de individuele aard van deze signalen de opstelling van de centrum kanaal luidspreker kritischer maakt. Om de vertraging voor het centrum kanaal te berekenen, meet u de afstand vanaf de favoriete luisterpositie in het midden van de kamer tot zowel de centrum kanaal luidspreker, èn de linker of rechter front luidspreker.

Zijn de afstanden identiek, dan is geen verdere correctie nodig en wordt de vertraging van de centrum luidspreker ingesteld op nul. Is de afstand tot de front luidsprekers groter dan de afstand tot de centrum luidspreker, dan kan het nodig zijn dat u de luidsprekers verplaatst door de front luidsprekers links en rechts dichter bij de luisterpositie, dan wel de centrum luidspreker verder van de luisterpositie af te zetten.

Wanneer verplaatsen van de luidsprekers niet mogelijk is, corrigeer dan de vertragingstijd voor de centrum luidspreker door een milliseconde toe te voegen voor elke 30 cm die de centrum luidspreker dichter bij de luisterpositie staat dan de front luidsprekers. Voorbeeld: wanneer de front luidsprekers links en rechts elk 3 m van de luisterpositie af staan en de centrum luidspreker 2,4 m, dan wordt de vertraging berekend als 300 cm -240 cm = 60 cm, waardoor dus een optimale centrum vertraging van 2 milliseconden wordt aanbevolen.

Om de vertragingstijd in te stellen gaat u uit van het hoofdmenu, MASTER MENU (Afb. 1). Staat het systeem nog niet in dat menu, druk dan op in-beeld display 22 om het hoofdmenu op te roepen. Om de vertraging voor de Dolby Digital functie in te stellen (inclusief de centrum vertraging en de automatische instelling van de surround vertraging voor Dolby Pro Logic), druk op instellen 16 en kies een willekeurige digitale ingang en de Dolby Digital surround functie (de surround functie gecombineerd met elke gekozen ingang wordt aangegeven met de surround functie indicaties 29 op de voorzijde), en keer terug naar het hoofdmenu. Druk op ▼ 14 en op instellen 16 om het surround menu op te roepen en druk eenmaal op ▼ 14.

Zodra de Dolby Digital functie is gekozen staat de cursor u op CENTER DELAY. Druk op ◄▶ 15 31 tot de uitkomst van de eerder uitgevoerde berekening in de display staat. Nadat de CENTER DELAY (centrum vertraging) is ingevoerd drukt u eenmaal op ▼ 14 om naar de SURR DELAY regel te gaan om de vertraging voor de surround luidsprekers in te stellen. Druk op ◄▶ 15 31 tot het eerder berekende cijfer voor de Dolby Digital surround functie in de display verschijnt (item 3a). Is de instelling van de vertragingen voltooid, druk dan op ▼ 14 om naar het volgende item te gaan.

Denk er aan dat de instelling van de vertraging op elk gewenst moment gecorrigeerd kan worden wanneer Dolby Digital of Dolby Pro Logic in gebruik zijn, door op vertraging (delay) 23 op de voorzijde, of 30 op de afstandsbediening te drukken, gevolgd door instellen 5 op de voorzijde tot de gewenste waarde in de display Y verschijnt.

Instellen nachtfunctie

De nachtfunctie is een functie van Dolby Digital die een speciale bewerking gebruikt om het dynamisch bereik en de verstaanbaarheid van het filmgeluid te behouden, terwijl het piekniveau begrensd wordt. Zo wordt voorkomen dat plotseling pieken anderen storen, zonder dat de impact van de digitale bron al te zeer wordt aangetast. Merk op dat de nachtfunctie alleen beschikbaar is bij weergave van Dolby Digital signalen.

Om de nachtfunctie vanuit het menu in te stellen, wordt de cursor nu naar de regel Night (nacht) van het SURROUND SETUP menu verplaatst. Druk vervolgens op ◄▶ 15 31 om te kiezen uit de volgende instellingen:

OFF (uit): wanneer OFF (uit) is gemarkeerd, werkt de nachtfunctie niet.

MID (medium): wanneer MID (medium) gemarkeerd is wordt een geringe compressie toegepast worden.

MAX: wanneer MAX gemarkeerd is wordt een sterke compressie toegepast.

Wij raden aan de MID (medium) instelling als uitgangspunt te kiezen en later, indien nodig, om te schakelen op MAX.

Merk op dat de nachtfunctie rechtstreeks kan worden gecorrigeerd wanneer een Dolby Digital bron speelt door op nachtfunctie 12 te drukken. Wanneer u op de toets drukt verschijnt D-RANGE in het onderste derde deel van het beeld en in de display Y. Druk binnen drie seconden op de ▲/▼ 14 om de gewenste instelling te kiezen en vervolgens op instellen 16 om de instelling te bevestigen.

Wanneer alle instellingen voor de surroundfunctie gemaakt zijn drukt u op ▲/▼ 14 zodat de u cursor naast RETURN TO MENU staat en u drukt op instellen 16 om terug te gaan naar het hoofdmenu.

Instellen uitgangsniveau

Het instellen van de uitgangsniveaus is een belangrijk onderdeel van het configuratieproces bij een surround sound product. Het is in het bijzonder belangrijk bij een Dolby Digital ontvanger als de AVR 5000, aangezien de juiste uitgangssignalen ervoor zorgen dat het filmgeluid met de juiste richting en intensiteit wordt weergegeven.

Opmerking: iuisteraars zijn vaak onzeker over werking van de surround kanalen. Sommigen menen dat er altijd geluid uit alle luidsprekers moet komen, terwijl er juist voor het merendeel van de tijd weinig of geen geluid uit de surround kanalen komt. Dat komt omdat ze alleen gebruikt worden wanneer een regisseur of geluidstechnicus daar specifiek een geluid toevoegt om een klankbeeld te creëren, een geluidseffect of een actie te laten bewegen van het front van de kamer naar de achterzijde. Wanneer de uitgangsniveaus correct zijn ingesteld, is het normaal dat de surround luidsprekers slechts zo nu en dan actief zijn. Het volume van de achter luidsprekers extra verhogen kan juist de illusie van een omringend klankbeeld teniet doen, in afwijking van de manier waarop het geluid in een bioscoop of concertzaal wordt ervaren.

BELANGRIJK: het uitgangsniveau kan apart worden ingesteld voor elke digitale en analoge surround functie. Daarmee kunnen niveauverschillen tussen de luidsprekers gecompenseerd worden, en tevens kunnen verschillen afhankelijk van de gekozen surround functie, of het niveau van bepaalde luidsprekers naar eigen inzicht verhoogd of verlaagd worden.

Voor het instellen van de uitgangsniveaus er voor zorgen dat alle luidsprekers correct zijn aangesloten. Het systeemvolume aanvankelijk geheel terug draaien. Zorg er tenslotte voor dat

balans 18 in het midden staat 'op 12 uur'.

Gebruik EzSet

Met de exclusieve EzSet afstandsbediening van Harman Kardon kunnen de uitgangsniveaus van de AVR 5000 snel en nauwkeurig worden ingesteld, zonder gebruik te hoeven maken van een geluidsdrukmeter, hoewel ook een handinstelling beschikbaar is. Voor een snelle en gemakkelijke instelling de onderstaande procedure volgen terwijl u op de luisterpositie heeft plaatsgenomen:

1. Controleer of alle luidsprekers op de juiste manier zijn geconfigureerd op LARGE en SMALL als eerder beschreven en schakel zonodig de inbeeld display uit.
2. Stel het volume zo in dat -1,5 wordt aangegeven, als aangegeven in de in-beeld display en de display Y.
3. Kies een ingang met de Dolby Pro Logic surroundfunctie. Vergeet niet dezelfde correcties te maken met alle andere surroundfuncties gecombineerd met de gebruikte ingangen.
4. Maak eerst een niet-automatische test: schakel het interne testsignaal in door op test-signaal ⑨ te drukken. U hoort een testsignaal (ruis) dat in de richting van de klok van de ene naar de andere luidspreker wordt geschakeld.

Luister goed of het geluid uit de positie van de luidspreker komt die in de display Y wordt aangegeven. Klopt het hoorbare geluid NIET met de aangegeven positie, schakel de AVR 5000 dan uit met de netschakelaar 1 en controleer de luidsprekeraansluitingen om er zeker van te zijn dat elke luidspreker met de juiste uitgang is verbonden.

1. Houd de afstandsbediening voor u op armlengte om er zeker van te zijn dat de EzSet sensor microfoon 39 niet wordt afgedekt. De microfoon bevindt zich op de voorzijde van de afstandsbediening en richt hem op de AVR 5000, niet verticaal zoals u met een gewone microfoon zou doen.

2. SPL indicatie 36 3 seconden indrukken en vasthouden. Loslaten zodra de programma/ SPL indicatie 3 niet meer knippert en het testsignaal uit de linker front luidspreker komt.

3. Op dat moment neemt EzSet over en wordt het uitgangsniveau van elk kanaal ingesteld zodat ze allen gelijk zijn en op de referentie zijn ingesteld. Dit proces duurt een paar minuten, afhankelijk van de benodigde correcties.
4. Tijdens het instellen kan het kanaal dat wordt gecorrigeerd worden afgelezen in zowel de in-beeld display (indien actief) als in de display Y, om en om met een indicatie van de instelling ten opzichte van het gekozen volume. Bij het instellen worden een paar zaken geregeld:
5. De kanaalpositie die gecorrigeerd wordt knippert in de luidspreker/kanaal functie Q. Hoort u het signaal uit een andere luidspreker dan die welke wordt aangegeven, dan is er een fout gemaakt bij het aansluiten van de luidsprekers. In dat geval drukt u TWEEMAAL op testsignaal 9 om het instellen te stoppen. Schakel het apparaat vervolgens uit en controleer alle luidsprekeruitgangen 14 15.
6. Bij het instellen van de front kanalen aan het begin van het proces corrigeert EzSet het ingestelde volume wat wordt aangegeven in de inbeeld display (indien actief) en in de display Y met FRONT L LEV. Tijdens het instellen kan het testsignaal lijken te pulseren of klikken, wanneer EzSet omschakelt. Dat is volstrekt normaal.
7. Bij het instellen van de overige kanalen verschijnen het bewuste kanaal en de instelling in de in-beeld display (indien actief) en in de display Y. Terwijl het niveau wordt aangepast verandert de kleur van de programma/SPL indicatie ③ in relatie tot het verschil met de referentie. Rood geeft aan dat het niveau te hoog is, amber is te laag. Groen tenslotte geeft aan dat het niveau juist is en het testsignaal gaat naar het volgende kanaal.

8. Terwijl de instellingen worden gemaakt knippert de rode LED onder de AVR keuze 6. Dat is normaal en geeft aan dat EzSet actief is.

9. Nadat het testsignaal alle luidsprekers eenmaal heeft ingesteld gaat het nog een keer naar het front links kanaal om het uitgangsniveau nog eens te controleren.

10. Nadat het niveau van het front links kanaal is gecorrigeerd knippert de programma/SPL indicatie ③ maal groen en dooft. Het testsignaal stopt en de AVR 5000 keert terug naar normaal bedrijf.

Handinstelling uitgangsniveau

De uitgangsniveaus kunnen ook met de hand worden ingesteld, hetzij om ze met een SPL meter zelf in te stellen, dan wel om fijninstellingen te maken ten opzichte van de niveaus die de EzSet afstandsbediening heeft gemaakt.

Handinstelling is het gemakkelijkst via het

OUTPUT ADJUST menu (Afb. 7). Staat het hoofdmenu nog in beeld druk dan op ▼14 tot de in-beeld ▶ cursor naast OUTPUT

ADJUST staat. Bent u niet in het hoofdmenu, druk dan op in-beeld display 22 om het MASTER MENU (Afb. 1) op te roepen en druk vervolgens driemaal op ▼ zodat de ▶ cursor u op de regel uitgangsniveaus staat. Druk op instellen 16 om het OUTPUT

ADJUST menu in beeld te laten verschijnen.

Afbeelding 7

Zodra het menu verschijnt zult u een testsignaal (ruis) in de kamer horen. Deze testruis gaat van luidspreker naar luidspreker, met de klok mee. De testruis zal gedurende twee seconden op elke luidspreker te horen zijn, voordat deze verder gaat, tevens zal er een knipperende cursor in beeld naast de naam van elke luidsprekerpositie verschijnen wanneer het geluid bij die luidspreker is. Draai nu het volume omhoog tot u de ruis goed kunt horen.

BELANGRIJK: omdat dit testsignaal een veel lager niveau heeft dan normale muziek dient u het volume, na de instelling van alle kanalen, terug te nemen. Het juiste volume dient weer hersteld te zijn VOORDAT u terugkeert in het hoofdmenu en het testsignaal uitgeschakeld wordt.

Nadat u de luidsprekerposities gecontroleerd heeft, laat u het testsignaal weer rondgaan en luistert u of een kanaal luider klinkt dan de andere. Met de front luidspreker links als referentie drukt u op ▲/▼ 14 op de afstandsbediening om alle luidsprekers op hetzelfde niveau te brengen. Merk op dat drukken op ◀/► 15 31 het testsignaal op dat kanaal zal blijven om de tijd te geven de afregeling te maken. Laat u de toets los dan gaat de ruis na vijf seconden weer rond. De cursor ► u in beeld kan ook dire naar de af te regelen luidspreker verplaatst worden met de ▲/▼ 14 toetsen op de afstandsbediening.

Ga door met het regelen van de afzonderlijke luidsprekers tot ze alle hetzelfde volume hebben. Merk op dat de regelingen alleen gemaakt dienen te worden met ◀▶ 15 31 op de afstandsbediening, NIET met de volumeregeling.

U kunt de uitgangsniveaus ook met de hand instellen en gebruik maken van de niveau indicatie op de EzSet afstandsbediening. Om de sensor en de indicatie te activeren drukt u op SPL indicatie 36 op de afstandsbediening terwijl het testsignaal rondgaat. De programma/SPL indicatie 3 verandert van kleur om het niveau aan te geven. Omdat de afstandsbediening nu als niveau indicatie dienst doet kunnen de correcties alleen gemaakt worden via het frontpaneel, en heeft u assistentie nodig. Corrigeer met ◄► 5 op het frontpaneel tot de LED voor alle kanalen groen oplicht. Rood geeft aan dat het niveau te hoog is, amber is te laag. Druk op SPL indicator keuze 36 als u klaar bent om de sensor en de indicatie uit te schakelen.

Opmerking: het uitgangsniveau van de subwoofer kan niet gecorrigeerd worden met behulp van het testsignaal. Om het niveau van de subwoofer te corrigeren volgt u de stappen voor het instellen van het uitgangsniveau op pagina 32.

Wanneer alle kanalen hetzelfde niveau hebben is de afregeling gereed. Zet nu met volume 20 34 het niveau op ca. -40 dB, anders zal het afspeelniveau te hoog zijn zodra de muziek begint te spelen. Om dit menu te verlaten drukt u op ▲/▼ 14 tot de cursor ▶ u in beeld naast de regel RETURN TO MENU staat en u drukt op instellen 16 om het testsignaal uit te schakelen en terug te keren naar het hoofdmenu. De uitgangsniveaus kunnen ook afgeregeld worden door de afzonderlijke toetsen en het Semi-OSD systeem te gebruiken. Om op deze manier de uitgangsniveaus te regelen drukt u op testsignaal 28 9. Vanaf het moment dat u op de toets drukt gaat het testsignaal, zoals eerder beschreven, rond. Het juiste kanaal vanwaar u het testsignaal wilt horen, wordt aangegeven in het onderste derde deel van het beeld en in de display Y. Als een extra aanwijzing wordt het juiste kanaal, terwijl het testsignaal rondgaat, ook aangegeven door de luidspreker/kanaal keuze Q, door een knipperende letter in het correcte kanaal. Draai het volume 20 34 hoger tot u de ruis duidelijk kunt horen.

Om het uitgangsniveau te regelen drukt u op insteltoetsen 5 op het frontpaneel of op de ◀▶ 15 31 tot het gewenste niveau in de display of in beeld wordt aangegeven. Zodra u de toetsen loslaat gaat het testsignaal na vijf seconden opnieuw rond.

Wanneer alle kanalen hetzelfde uitgangsniveau hebben, zet u met volume 20 34 het niveau op ca. -40 dB, anders zal het afspeelniveau te hoog zijn zodra de muziek begint te spelen. Daarna drukt u op testsignaal 28 9 om de testtoon uit te schakelen en het proces af te ronden.

BELANGRIJK: se afregeling van het uitgangsniveau zal niet effectief zijn voor alle ingangen, maar alleen voor de werkelijk geselecteerde surroundfuncties. Om ook effectief te zijn voor een andere functie, kiest u die functie (met welke ingang dan ook) en u herhaalt de boven omschreven inregeling. Zo kunt u verschillen in niveaus tussen luidsprekers, die per surroundfunctie kunnen verschillen, compenseren, of het niveau van bepaalde luidsprekers opzettelijk verhogen of verlagen, e.e.a. afhankelijk van de gekozen surroundfunctie.

Opmerking: niveau inregeling is niet beschikbaar voor de VMAx of Surround uit functie, aangezien er geen surround luidsprekers gebruikt worden (en er dus geen niveauverschillen kunnen optreden tussen luidsprekers in dezelfde kamer). Maar om niveauverschillen te compenseren tussen stereo, VMAx en andere surround-functies (onafhankelijk van de gekozen ingang) kunnen de uitgangen ingeregeld worden met de procedure voor fijnregeling van de niveaus, zie pagina 32, ook voor de Surround uit (stereo) en VMAx functies. Zodra de op de vorige pagina beschreven instellingen zijn gemaakt kan de AVR 5000 gebruikt worden. Hoewel er nog extra instellingen gemaakt kunnen worden, dient dit bij voorkeur te gebeuren nadat u naar meerdere bronnen heeft geluisterd met verschillende soorten bronmateriaal. Deze geavanceerde instellingen worden op pag. 36-37 van deze handleiding beschreven. Bovendien kan elke instelling die u in het begin gemaakt heeft, later gewijzigd worden.

Bij het toevoegen van nieuwe of andere bronnen of luidsprekers, of u wilt de instelling corrigeren naar uw eigen smaak, volgt u eenvoudig de aanwijzingen voor het veranderen van de parameter als hiervoor beschreven. Denk er aan dat alle wijzigingen op elk moment, ook bij gebruik van afzonderlijke toetsen, in het geheugen van de AVR 5000 worden opgeslagen, ook wanneer deze geheel wordt uitgeschakeld, tenzij deze wordt gereset (zie pagina 56). De instellingen worden bepaald door de gekozen ingang (luidspreker configuratie, analoge/digitale ingangskeuze, surroundfunctie) of door de gekozen surroundfunctie (luidsprekerniveau) dan wel onafhankelijk van enige ingang of surroundfunctie (kantelfrequentie, alleen bepaald door de luidsprekerconfiguratie), als op de voorgaande pagina's beschreven.

Nu u klaar bent met de instelling en configuratie van de AVR 5000 staat u op het punt het beste in muziek en home theater weergave te beleven. Veel plezier!

Basisbediening

Nadat u de installatie en de configuratie van de AVR 5000 heeft voltooid, kan het apparaat in gebruik worden genomen en kunt u ervan gaan genieten. Voor optimaal plezier van uw nieuwe receiver gaat u als volgt te werk:

Inschakelen van de AVR 5000

- Wanneer u de AVR 5000 voor het eerst in gebruik neemt drukt u op de netschakelaar 1 op het frontpaneel om het apparaat in te schakelen. Het apparaat komt dan in de standby positie, als aangegeven door de oranje kleur van de lichtnetindicatie 3. Vanuit de standby positie kan het apparaat worden ingeschakeld door op standby 2 of op ingangskeuze 11 op het frontpaneel te drukken, of op AVR keuze 6 B. Merk op dat de lichtnetindicatie 3 groen wordt. Het apparaat schakelt nu in op de laatst gebruikte bron. Het apparaat kan ook ingeschakeld worden door op één van de ingangskeuze 5 37 7 B C D toetsen te drukken op de afstandsbediening.

Opmerking: na op ingangskeuze 5 D (uitgezonderd VID4) gedrukt te hebben, drukt u op AVR keuze 6 B om de afstandsbediening de AVR functie te laten besturen.

Om het apparaat uit te schakelen aan het einde van een luistersessie drukt u eenvoudig op standby 2 op het frontpaneel of op uitschakelen 4 A op de afstandsbediening. De voeding naar een apparaat dat op de geschakelde lichtnetuitgang 16 op de achterzijde is aangesloten, zal spanningsloos worden en de lichtnetindicatie 3 wordt oranje. Als de afstandsbediening gebruikt wordt om het apparaat uit te schakelen, gaat het systeem eigenlijk in standby, als wordt aangegeven door de oranje kleur van de lichtnetindicatie 3.

Bent u gedurende langere tijd afwezig, dan is het verstandig om het apparaat helemaal uit te zetten met de netschakelaar 1.

Opmerking: alle voorkeurposities in het geheugen kunnen verloren gaan wanneer het apparaat langer dan twee weken spanningloos blijft of de netschakelaar 1 uit staat.

Gebruik sluimerfunctie

- Om de AVR 5000 te programmeren voor automatische uitschakeling, drukt u op sluimerfunctie 10 op de afstandsbediening. Telkens wanneer op deze toets wordt gedrukt wordt de tijd tot het uitschakelen verkorten in de volgende reeks:

de sluimerfunctie wordt aangegeven onder voorkeurpositie/sluimertijd R en telt terug tot de tijd verstreken is.

Wanneer de ingestelde sluimertijd is verstreken wordt het apparaat automatisch uitgeschakeld (standby). Denk er aan dat de helderheid van de display wordt gehalveerd zodra een sluimertijd is geprogrammeerd. Om de sluimerfunctie te laten vervallen drukt u op sluimerfunctie 10 en u houdt deze vast tot de display naar de normale helderheid terugkeert en de indicatie SLEEP OFF in de display Y verschijnt.

Ingangskeuze

- Om een bron te kiezen drukt u op een van de ingangskeuze 57CD op de afstandsbediening.

Opmerking: na op ingangskeuze 5D (uitgezonderd VID4) gedrukt te hebben, drukt u op AVR keuze 6B om de afstandsbedie- ning de AVR functie te laten besturen.

- De bron kan ook gewijzigd worden door op ingangskeuze 11 op het frontpaneel te drukken. Telkens wanneer u de toets indrukt zal de volgende bron in de reeks beschikbare bronnen gekozen worden.

- Wanneer een andere ingang wordt gekozen schakelt de AVR 5000 automatisch naar de digitale ingang (indien gekozen), de surroundfunctie en de luidsprekerconfiguratie die tijdens het configureren voor die bron is geprogrammeerd.

- De video 4 ingang 16 op het frontpaneel kan gebruikt worden om een apparaat als een videospel of een camcorder tijdelijk aan te sluiten op uw home entertainment systeem.

- Wanneer er een andere bron wordt gekozen, zal de naam van deze bron tijdelijk onderin beeld verschijnen. De naam verschijnt ook in de display Y en een groene LED licht op naast de naam van de bron bij de ingangsindicatie 22.

- Wanneer een pure audiobron (tuner, CD, tape, 6 kanaals directe ingang) wordt gekozen, blijft de laatst gebruikte video ingang verbonden met de video 1 en video 2 uitgangen 23 26 (uitgezonderd de eigen Video 1/bron) en video monitor uitgang 13. Zo kan tegelijkertijd naar verschillende bronnen worden gekeken en geluisterd.

- Wanneer een videobron wordt geselecteerd, zal het audiosignaal naar de luidsprekers gestuurd worden en het videosignaal naar de juiste Monitor uitgang 13 en kan deze, op een TV monitor die is aangesloten op de AVR 5000, bekeken worden. Indien een component video bron is aangesloten op de DVD 36 of Video 2 35 componentingangen, dan wordt het signaal doorgegeven naar de Component video-uitgang 34. Zorg ervoor dat uw TV is ingesteld op de juiste ingang om het geschikte videosignaal te zien (composiet, S-video of component video, zie Opmerkingen over S-Video op pag. 16).

Instellingen en Gebruik Hoofdtelefoon

- Stel het volume naar wens in met volume 20 op het frontpaneel of volume hoger/lager 34 1 op de afstandsbediening.

- De regelaar balans 18 wordt gebruikt om de onderlinge klankbalans tussen de front luidsprekers links en rechts in te stellen.

- Om alle luidsprekers tijdelijk uit te schakelen druk u op de toets muting 38. Dit zal het signaal naar alle luidsprekers en de hoofd-telefoon onderbreken, maar heeft geen invloed op een lopende opname of kopiëren. Wanneer het geluid uitgeschakeld is licht de indicatie mute z in de display 25 op. Druk nogmaals op muting 38 om het geluid weer in te schakelen.

- Tijdens het luisteren kunt u de klankregeling laag 17 en de klankregeling hoog 19 gebruiken het geluid naar eigen smaak in te stellen of de kamerakoestiek te compenseren. Merk op dat deze regelaars geen invloed hebben bij gebruik van de 6-kanaals directe ingang.

- Om een 'rechte' frequentiekarakteristiek te krijgen en de klankregeling en de balans van de AVR 5000 uit te schakelen drukt u op klankregeling in/uit 6 zodat de indicatie TONE OUT tijdelijk in de display verschijnt. Om de regeling weer in te schakelen drukt u nogmaals op klankregeling in/uit 6 zodat TONE IN tijdelijk in de display verschijnt.

- Om alleen te luisteren sluit u een hoofd-telefoon met 6,3 mm stereo jackplug aan op de hoofdtelefoonuitgang 4 op het frontpaneel. Merk op dat wanneer de plug van de hoofdtelefoon wordt aangesloten, het woord HEADPHONE kort door de display loopt en dat alle luidsprekers uitgeschakeld worden. Wanneer de plug wordt uitgetrokken zullen de luidsprekers weer ingeschakeld worden.

Overzicht Surroundfuncties

FUNCTIE EIGENSCHAPPEN BEREIK VERTRAGINGSTIJD

DOLBY DIGITAL Alleen beschikbaar met digitale bronnen, Dolby Digital gecodeerd. Maximaal vijf Midden: 0 – 5 ms audiokanalen en een speciaal kanaal voor Low-Frequency Effects. Standaard: 0 ms		Surround: 0 – 15 msStandaard: 0 ms
DTS Alleen met digitale bronnen DTS gecodeerd. Beschikbaar op speciale DVD, LD en 15 – 30 ms audiodiscs. Maximaal vijf audiokanalen en een speciaal kanaal voor Low Frequency Effects.		Standaard: 20 ms.
DOLBY PRO LOGIC Standaard functie voor analoog surround sound. Gecodeerd in tweekanaals 15 – 30 ms stereo met vier uitgangen: links, centrum, rechts en mono surround. Voor nauwkeurige reproductie van programma's in Dolby Surround, DTS stereo, UltraStereo of andere "Surround" formaten. Surround programma's zijn er als film op videocassette, DVD en LD, TV-, kabel-, radioprogramma's en audio-CD's. Dolby Pro Logic kan ook worden gebruikt voor een surroundeffect met sommige stereo signalen zonder surroundcodering.		Standaard: 20 ms.
LOGIC 7 CLOGIC 7 M	Een nieuwe functie die in elke opname, stereo of surround, de surroundinformatie optimaal benut. Bij surround materiaal is de plaatsing nauwkeuriger, overgangen en bewegingen rustiger en realistischer dan bij andere decodertechnieken. Logic 7 vergroot de ruimtelijkheid en vergroot het toneel bij conventionele stereo- en muziekprogramma's door de natuurlijke informatie in stereo-opnamen te gebruiken. Logic 7C of Cinema is bedoeld voor filmgeluid. Logic 7M of Muziek is bedoeld voor muziek.	Vertragingstijd niet instelbaar.
DOLBY 3 STEREO	Gebruikt de informatie van een surround of tweekanaals stereoprogramma om het centrumkanaal te creëren. Bovendien wordt de achter surround informatie zorgvuldig gemixt met de front kanalen links en rechts, voor meer realisme. Voor gebruik zonder surround-luidsprekers, maar met een centrum luidspreker.	Geen surround kanalen.
THEATER	Matrix surround decoding voor standaard bioscoop of theater met stereo en zelfs zuiver mono bronnen.	Vertragingstijd niet instelbaar.
HALL 1 en HALL 2	Beide bieden matrix surround decoding en simuleren een medium grote zaal met stereo en zelfs mono bronnen.	Vertragingstijd niet instelbaar.
VMAx NearVMAx Far	Bij gebruik van alleen de beide front luidsprekers biedt de gepatenteerde Harman Kardon VMAx een driedimensionaal beeld met de illusie van fantoom luidsprekers op centrum en surround posities. VMAx N (near field) is voor luisteren op minder dan 1,5 meter van de luidsprekers; VMAx F (far field) voor luisteren op meer dan 1,5 meter afstand.	Geen surround kanalen.Vertragingstijd niet instelbaar
5 Kanaals stereo	Maakt gebruik van meerdere luidsprekers om een stereosignaal zowel voor als achter in de kamer te positioneren. Ideaal bij een party, plaatst hetzelfde geluid in front links als surround links, en in front rechts en surround rechts. Het centrum kanaal krijgt een mono somsignaal van het in-fase material van links en rechts.	Geen vertraging in deze functie.
Surround uit(stereo)	Schakelt alle surround processing uit en geeft zuiver links/rechts weergave van een stereo programma.	Geen surround kanalen.

Keuze Surround Functies

Eén van de belangrijkste eigenschappen van de AVR 5000 is de mogelijkheid een volledig meerkanaals surround klankbeeld weer te geven van digitale bronnen, analoge matrix gecodeerde programma's en standaard stereo en zelfs mono programma's. Alles bij elkaar zijn dertien luisterfuncties beschikbaar op de AVR 5000.

De keuze van de surroundfunctie is gebaseerd op persoonlijk voorkeur en het gebruikte soort bronmateriaal. Bijvoorbeeld, films of TV-programma's met het logo van een van de bekende surround systemen, zoals Dolby Surround, DTS Stereo of UltraStereo, worden afgespeeld met Dolby 3 Stereo of Dolby Pro Logic surroundfuncties, afhankelijk van het bronmateriaal en de gebruikte luidsprekers.

Om echter met alle analoge stereo en surround opnamen een wijder en omringend geluidsbeeld te krijgen met duidelijkere bewegingen, horizontaal en diagonaal, kiest u de exclusieve Harman Kardon Logic 7 functie. Deze creëert linker en rechter stereo achtersignalen, net als in werkelijkheid, zodat geluiden van linksachter ook alleen daar gehoord worden. Een werkelijk indrukwekkende verbetering ten opzichte van de normale Pro Logic functie.

Opmerking: wanneer een programma is gecodeerd met matrix surround informatie blijft deze informatie behouden zolang het programma in stereo wordt uitgezonden. Films met surround geluid kunnen dus gedecodeerd worden met elke analoge surround functie, zoals Pro Logic of Logic 7, wanneer deze door conventionele TV-zenders, betaal-TV of satellieten worden uitgezonden. Bovendien worden er steeds meer TV-programma's, sportuitzendingen, hoorspelen en muziek-CD's opgenomen met surround geluid. U kunt een overzicht van deze programma's bekijken op het web van Dolby Laboratories: www.dolby.com.

Zelfs wanneer een programma niet wordt aan- gegeven als drager van standaard surround informatie, zult u merken dat de Pro Logic, Dolby 3 Stereo of Logic 7 functies vaak een omringend surround klankbeeld leveren, gebruik makend van de natuurlijke surround informatie die in alle stereo opnamen aanwezig is.

Probeer daarom bij stereoprogramma's zonder surround informatie de Theater, Hall en 5 kanaals stereo functies (5 kanaals stereo is vooral effectief met oude, extreem-stereo opnamen) en met monoprogramma's raden we aan de Theater of Hall functies te proberen. En bij gebruik van uitsluitend twee front luidsprekers bevelen wij het door Harman gepatenteerde VMAx aan, waarmee een nagenoeg driedimensionaal ruimtebeeld wordt bereikt met slechts twee luidsprekers. Surroundfuncties worden met de toetsen op het frontpaneel of op de afstandsbediening geselecteerd. Om een surroundfunctie op het frontpaneel te kiezen, drukt u op surroundfunctie 7 om door het overzicht van beschikbare functies te lopen. Om een surroundfunctie te kiezen met de afstandsbediening drukt u op surroundfunctie 11 en vervolgens op de ▲/▼ 14 om de functie te wijzigen. Wanneer u op deze toetsen drukt verschijnt de naam van de surroundfunctie in de display Y en tevens licht een afzonderlijke indicatie C D

FHIJKLN op. Wanneer de surroundfunctie wordt gewijzigd zal een groene LED naast de huidige surroundfunctie indicaties 29 op het frontpaneel oplichten. Merk op dat de functies Dolby Digital en DTS slechts gekozen kunnen worden wanneer een digitale bron gekozen is. Bovendien zal de AVR 5000 bij aanwezigheid van een digitale bron automatisch naar de juiste functie (Dolby Digital of DTS) overschakelen, e.e.a. onafhankelijk van de tevoren gekozen functie. Meer informatie over het kiezen van digitale bronnen in het volgende hoofdstuk van deze handleiding.

Om naar een programma te luisteren in traditioneel tweekanaals stereo met alleen de front luidsprekers links en rechts (en de subwoofer indien geïnstalleerd en geconfigureerd), volgt u de hierboven gegeven aanwijzingen voor de afstandsbediening tot SURR OFF in de display Y verschijnt.

Digitale audioweergave

Digitale audio is een grote vooruitgang ten opzichte van vroegere systemen zoals Dolby Pro Logic. Het beschikt over vijf gescheiden kanalen: front links, midden, front rechts, links surround en rechts surround. Elk kanaal reproduceert het volledige frequentiebereik (20 Hz tot 20 kHz) en bezit een aanzienlijk groter dynamisch bereik en ruimere signaal/ruis-afstand. Bovendien hebben digitale systemen de mogelijkheid een extra kanaal te leveren dat speciaal bedoeld is voor lage frequenties. Dit is het '.1' kanaal waarnaar wordt verwezen wanneer u deze systemen beschreven ziet als '5.1' bijvoorbeeld. Het baskanaal is gescheiden van de andere kanalen, maar aangezien de bandbreedte opzettelijk beperkt is, hebben technici er die specifieke benaming aan gegeven.

Dolby Digital

Dolby Digital (aanvankelijk bekend als AC-3°) is een standaard onderdeel van DVD, en beschikbaar op speciaal gecodeerde laserdiscs en satellietuitzendingen. Het maakt deel uit van het nieuwe high-definition televisie (HDTV) systeem.

Merk op dat er een extra, externe RF demodulator nodig is om de AVR 5000 te gebruiken met de Dolby Digital soundtracks op laserdiscs. Sluit de RF uitgang van de LD-speler aan op de demodulator en sluit vervolgens de digitale uitgang van de demodulator aan op de optische of coax ingangen 28 29 13 15 van de AVR 5000. Voor DVD-spelers en DTS-gecodeerde laserdiscs is geen demodulator nodig.

DTS

DTS is een ander digitaal audio systeem dat 5.1 audio kan leveren. Hoewel zowel DTS als Dolby Digital digitaal zijn, maken ze gebruik van andere methoden om de signalen te coderen en hebben daarom andere decoders nodig om de digitale signalen weer naar analoog om te zetten.

DTS-gecodeerde soundtracks zijn op bepaalde DVD's en LD's beschikbaar, en op speciale alleen voor audio bestemde DTS CD's. U kunt elke LD, DVD of CD-speler voorzien van een digitale uitgang gebruiken om DTS-gecodeerde speciale audio-CD's met de AVR 5000 af te spelen, maar DTS-LD's en DTS-DVD's kunnen alleen op resp. LD-spelers en op DVD-spelers worden afgespeeld. U hoeft zulke spelers slechts aan te sluiten op de optische of coax ingangen

28 29 13 15 van de AVR 5000.

Om DVD's die DTS zijn gecodeerd te beluisteren dient de DVD-speler compatibel zijn met het DTS-signaal, wat wordt aangegeven met het DTS-logo op het voorpaneel van de speler. Merk op dat sommige vroegere DVD-spelers misschien niet in staat zijn om DTS-gecodeerde DVD's af te spelen. Dit wijst niet op een probleem met de AVR 5000, want sommige spelers kunnen het DTS-signaal niet doorgeven via de digitale uitgangen. Indien u eraan twijfelt of uw DVD-speler DTS DVD's kan afspelen, raadpleeg dan de gebruiksaanwijzing van de speler.

PCM Audio afspelen

PCM (Puls Code Modulation) is een niet-gecomprimeerd digitaal audiosysteem dat gebruikt wordt voor compact discs, niet-Dolby Digital/DTS Laserdiscs en sommige speciaal PCM gecodeerde DVD's. De digitale schakelingen in de AVR 5000 kunnen digitaal-naar-analoog omzetten in hoge kwaliteit en kunnen rechtstreeks worden verbonden met de digitale audio-uitgang van uw CD- of LD-speler. (LD alleen voor PCM- of DTS-programma's, voor Dolby Digital discs is een RF-adapter nodig, zie pagina 'Dolby Digital').

Verbinden met de optische of coax ingangen 23 29 op de achterzijde, of op de digitale ingangen 13 15 op de voorzijde.

Om naar een PCM digitale bron te luisteren moet eerst de ingang voor de gewenste bron worden geselecteerd (b.v. CD) om het video-signaal (indien aanwezig) naar de TV monitor te leiden en een analoog audiosignaal te leveren voor opname. Druk vervolgens op de digitale ingangskeuze 24 17 en gebruik vervolgens de ▲/▼ 14 op de afstandsbediening of instellen 5 op het frontpaneel, tot de gewenste keuze OPTICAL of COAX in de display Y verschijnt. Druk op instellen 21 16 om de gewenste keuze in te voeren.

Wanneer een PCM bron speelt, zal de PCM-indicator A oplichten. Tijdens het spelen van PCM kunt u welke surround modus dan ook kiezen, met uitzondering van Dolby Digital of DTS. Wanneer een HDCD gecodeerde schijf wordt gespeeld (zie hieronder), en de CD-speler is aangesloten op de AVR 5000 met een digitale verbinding, kies dan Surround Off als de surround modus om van de voordelen van het HDCD proces te genieten. Het afspelen van PCM bronnen kan ook voordeel hebben van Logic 7. Bij het afspelen van stereo of surround gecodeerde PCM bronnen, zoals LD of CD of een PCM audionommer van DVD, gebruikt u de Logic 7 C of Cinema functie. Voor stereo of surround gecodeerde zuivere muziekopnamen gebruikt u de Logic 7 M of Muziek functie, die een breder front klankbeeld biedt (zie Surround Functie overzicht op pagina 28).

HDCD

HDCD, wat staat voor High Definition Compatible Digital, is een 'state of the art' proces dat de AVR 5000 in staat stelt een uitstekende digitaalnaar-analoog decodering uit te voeren van PCM-signalen van welke DVD- of CD-speler, aangesloten op een digitale ingang van de AVR 50000, dan ook onafhankelijk van welk type CD of DVD er gespeeld wordt, en zelfs wanneer normale, niet HDCD-compatibele spelers gebruikt worden (alleen een digitale uitgang is noodzakelijk).

Wanneer een CD met het HDCD-logo gespeeld wordt kan de AVR 5000 gebruik maken van het speciale opnameproces dat gebruikt wordt voor de creatie van HDCD-discs. De speciale circuits leveren audio met buitengewone getrouwheid, verbazingwekkende resolutie en de hoogst mogelijke totaalkwaliteit.

De AVR 5000 zal automatisch detecteren dat het over een HDCD opname gaat en de HDCD-indicator A zal op het frontpaneel oplichten om u erop te wijzen dat er een HDCD-disc aan het spelen is.

Het is belangrijk op te merken dat het HDCD procédé volledig compatibel is met standaard opnamen. Inderdaad, de geavanceerde digitaalnaar-anloog circuits die deel uitmaken van de HDCD en de HDCD decodeerchip, die de monolitische digitale filters in conventionele DAC's vervangt, leidt ook tot een verbetering van de prestaties bij normaal, niet-HDCD-gecodeerd programmamateriaal.

MP3 Audio Playback

De AVR 5000 is een van de eerste A/V receivers die een ingebouwde decoder bezit voor het MP3 audioformaat dat bij bepaalde computer audio bestanden en draagbare MP3 spelers/recorders wordt gebruikt. Bovendien zijn sommige nieuwe CD en DVD spelers geschikt voor optische discs die zijn opgenomen in MP3, en niet in standaard CD audio informatie. Met MP3 decoding kan de AVR 5000 de digitale signalen nauwkeuriger omzetten naar analoog, plus het voordeel naar MP3 audio te kunnen luisteren via de high current versterker van de AVR 5000 en de luidsprekers van het surround systeem, in plaats van de kleine luidsprekers en de kleine versterkers van de computer.

Om de MP3 mogelijkheden van de AVR 5000 te gebruiken sluit u de PCM uitgang van een computer simpelweg aan op een geluidskaart van de computer die het MP3 signaal in digitale vorm afgeeft, of het PCM signaal van een MP3 compatibele CD- of DVD-speler, dan wel een draagbare MP3-speler met digitale uitgang op de digitale ingang 1315 op de voorzijde, of op de digitale ingang 2829 op de achterzijde. Is het digitale MP3 signaal gekozen, dan licht de indicatie MP3 signaaltype A op en het afspelen begint.

Opmerkingen:

• de AVR 5000 kan uitsluitend signalen in het MP3 (MPEG 1/Layer 3) formaat afspelen. Hij is niet geschikt voor andere computer audiocodes.
• De MP3 DSP functie op de nieuwe AVR 5000 vereist MP3 SPDIF stream. Op het moment wordt dit slechts door een paar apparaten geboden, maar komende generaties moederborden en opwaarderingen van besturingssystemen zullen volgen, daar SPDIF de standaard is voor audio & video hardware.
• Het digitale audio ingangssignaal kan zowel optisch als coax zijn, maar het signaal dient in het PCM formaat te staan. Directe verbinding van USB of seriële data worden niet afgegeven, ook niet wanneer de signalen in het MP3 formaat staan. Heeft u vragen over de data output van uw computer of de geluidskaart, raadpleeg dan de handleiding daarvan, of neem contact op met de leverancier.

Digitale bron kiezen

Om een digitale functie te gebruiken dient een digitale bron correct op de AVR 5000 te zijn aangesloten. Sluit de digitale uitgangen van de DVD-spelers, HDTV-ontvangers, satellietsystemen en CD-spelers aan op de optische of coax ingangen 28 29 13 15 op de achterzijde of de voorzijde aan. Om ook analoog te kunnen opne- men, dienen de analoge uitgangen van de digi- tale bron te worden verbonden met de juiste ingangen op de achterzijde van de AVR 5000 (voorbeeld: sluit de analoge stereo uitgang van een DVD-speler aan op de DVD-ingang 6 op de achterzijde als u de digitale uitgangen van de bron aansluit).

Voor het afspelen van een digitale bron als DVD, kiest u eerst de ingang via de afstandsbediening of op de voorzijde, als in deze handleiding beschreven, om het videosignaal (indien aanwezig) naar de TV-monitor te sturen en het analoge audiosignaal voor opname beschikbaar te hebben. Wanneer de digitale ingang van de DVD-speler niet automatisch wordt gekozen (ten gevolge van eerder gemaakte instellingen bij de configura-tie van het systeem, zie pagina 21), kies dan de digitale bron met de digitale ingangskeuze 17 24 en gebruik ▲/▼ 14 op de afstandsbedie- ning of de insteltoetsen 5 op de voorzijde om de OPTICAL of COAXIAL ingangen te kiezen, zoals deze in de display Y indicaties B E of de in-beeld display verschijnen. Speelt een digitale bron, Speelt een digitale bron, dan zal de AVR 5000 automatisch signaleren of een meerkanaals Dolby Digital dan wel een DTS of een HDCD, MP3 of conventioneel PCM signaal wordt toegevoerd, wat de standaard is bij CD- spelers. De signaaltype indicatie A licht op in de display 25 ter bevestiging dat het digitale signaal Dolby Digital, DTS, MP3, PCM of HDCD is.

Denk er aan dat een digitale ingang (b.v. coax) verbonden blijft met de analoge ingang (b.v. DVD) zodra het is gesignaleerd, zodat het digitale signaal niet opnieuw gekozen hoeft te worden telkens wanneer een bepaalde ingang, bijvoorbeeld DVD, wordt gekozen.

Digitale status indicaties

Wanneer een digitale bron speelt, signaleert de AVR 5000 het type bitstream data dat aanwezig is. Gebruik makend van deze informatie wordt de juiste surroundfunctie automatisch gekozen. Voorbeeld: DTS bitstreams laten het apparaat naar de DTS decoder omschakelen, en Dolby Digital bitstreams zorgt voor omschakeling op de Dolby Digital decoder. Signaleert het apparaat PCM data van CD's en LD's en sommige muziek DVD's of bepaalde nummers op normale DVD's, dan kan de juiste surroundfunctie met de hand worden gekozen. Daar de beschikbare surroundfuncties worden bepaald van het type digitale data, maakt de AVR 5000 gebruik van een aantal indicaties waaraan u kunt zien om wat voor signaal het gaat. Dit verheldert de keuze van functies en ingangen afhankelijk van het materiaal op de disc.

Wanneer een digitale bron speelt zal de bitstream indicatie A oplichten ten teken om welk signaal het gaat:

DOLBY D: wanneer de Dolby D indicatie oplicht wordt een Dolby Digital bitstream ontvangen. Afhankelijk van het gekozen audionummer op de speler en het aantal kanalen op de disc zijn verschillende surroundfuncties mogelijk. Merk op dat het mogelijk is dat er maar één kanaal zonder subwoofer, aangeduid als '1.0' audio, kan zijn opgenomen op digitale surround audionummers, of juist alle vijf kanalen met subwoofer ('5.1' audio), en alle denkbare tussenvormen. Wanneer het Dolby Digital slechts uit twee kanalen bestaat ('2.0'), dan bevatten deze twee kanalen (links en rechts) vaak Pro Logic surround informatie. Bij die nummers schakelt de AVR 5000 automatisch naar de Pro Logic functie, maar ook de VMAx functie kan gekozen worden.

DTS: wanneer de DTS indicatie oplicht wordt een DTS bitstream ontvangen. Wordt dit type gegevens detecteert, dan kan alleen de DTS functie gebruikt worden.

PCM: wanneer de PCM indicatie oplicht wordt er een standaard Pulse Code Modulation of PCM signaal ontvangen. Dit is het type digitale audio dat gebruikt wordt op conventionele compact disc en laserdisc opnamen. Wanneer een PCM bitstream aanwezig is, dan zijn alle functies uitgezonderd Dolby Digital en DTS, beschikbaar. Merk op dat het PCM signaalformaat op de DVD-speler voor elke audionummer kan worden, zelfs voor Dolby Digital tracks (maar niet met Dolby Digital decoding). Er kunnen dus, indien gekozen, zelfs '2.0' DD audiotracks met alle surroundfuncties afgespeeld worden, ook met het meest effectieve Logic 7.

HDCD®: wanneer deze indicatie samen met de PCM indicatie oplicht, wil dat zeggen dat de lopende CD wordt gedecodeerd via het speciale High Definition Compatible Digital® proces. HDCD® discs maken gebruik van een 20 bit codering en andere speciale processen en bieden ultieme CD-kwaliteit. Denk er aan dat HDCD processing alleen beschikbaar is in de Stereo en Surround uit functies.

MP3: wanneer de MP3 indicatie oplicht wordt een compatibel MPEG 1/Layer 3 digitaal signaal ontvangen. Een populair audioformaat dat door veel computerprogramma's wordt gebruikt voor gecomprimeerde audio files. Wanneer een MP3 bitstream aanwezig is, wordt het geluid automatisch in stereo afgespeeld (surround uit). De surroundfuncties zijn niet beschikbaar bij MP3 weergave. Naast de signaaltype indicaties biedt de AVR 5000 een stel unieke kanaal indicaties die u vertellen hoeveel kanalen in de digitale informatie ontvangen worden en of het digitale signaal onderbroken wordt.

Deze indicaties zijn de letters L/C/R/LS/RS/LFE in de middelste vakjes van de luidspreker/kanaal functie ① in de display 25 op de voorzijde. Wanneer een standaard stereosignaal of matrix surround signaal gebruikt wordt zullen alleen de indicaties 'L' en 'R' oplichten, aangezien analoge signalen alleen respectievelijk een linker en een rechter kanaal hebben. Dat geldt zelfs bij surround opnamen, die de surround informatie alleen in het linker en rechter kanaal dragen. Digitale signalen daarentegen kunnen een tot zes kanalen bevatten, e.e.a. afhankelijk van het programmamateriaal, de uitzendmethode en de manier waarop zij gecodeerd werden. Wanneer een digitaal signaal wordt afgespeeld zullen de letters in de indicaties oplichten als gevolg van het signaal dat ontvangen wordt. Het is belangrijk op te merken dat hoewel bijvoorbeeld naar Dolby Digital verwezen wordt als een '5.1' systeem, niet alle Dolby Digital DVD of audio-nummers op een DVD of ander Dolby Digital materiaal gecodeerd zijn voor 5.1. Het is dus normaal dat voor een DVD met Dolby Digital geluid alleen de 'L' en 'R' indicaties geactiveerd worden.

Opmerking: veel DVD's zijn opgenomen met zowel een '5.1' als een '2.0' versie van hetzelfde materiaal, waarbij de '2.0' versie vaak gebruikt wordt voor andere talen. Wanneer u een DVD afspeelt, controleer dan steeds het type materiaal op de schijf. De meeste schijven geven deze informatie in de vorm van een overzicht of symbool op de hoes. Wanneer een schijf meerdere systemen aanbiedt, zult u misschien instellingen op uw DVD-speler moeten wijzigen (meestal met de 'Audio select' toets of via een menu op de schijf) om een volledig 5.1 signaal naar de AVR 5000 te sturen of om het juiste geluid en de juiste taal te kiezen ('2.0' audio kan met alle surroundfuncties afgespeeld worden, zelfs met Logic 7, zie indicatie 'PCM' op pagina 30). Het is ook mogelijk dat het type signaal verandert tijdens het afspelen van een DVD. In sommige gevallen zullen de voorproefjes van speciaal materiaal in 2.0 audio opgenomen zijn, terwijl het hoofdprogramma beschikbaar is in 5.1 audio. Zolang uw DVD-speler is ingesteld op 6-kanaals uitgangssignaal zal de AVR 5000 automatisch de veranderingen in de bitstream en het aantal kanalen detecteren en dit met de indicaties aangeven. De letters zoals gebruikt bij de indicaties luidsprekers/kanaal functie knipperen ook om aan te geven wanneer een bitstream onderbroken wordt. Dat gebeurt wanneer een digitale ingang voor het afspelen gekozen is, of wanneer een digitale bron zoals een DVD op pauze staat. De knipperende indicaties wijzen erop dat het afspelen is onderbroken door de afwezigheid van een digitaal signaal en niet door een fout in de AVR. Dit is normaal en de digitale weergave zal hervat worden zodra het afspelen opnieuw gestart wordt.

Nachtfunctie: een speciale functie van Dolby Digital. Deze functie stelt u in staat om Dolby Digital bronnen volledig verstaanbaar af te spelen, maar met beperkte maximale piekniveaus, terwijl de zwakke signalen 1/4 tot 1/3 opgetrokken worden. Dat vermijdt dat abrupt luide overgangen anderen storen, zonder de impact van de digitale bron te beperken. De nachtfunctie is alleen beschikbaar wanneer de Dolby Digital functie gekozen is.

De nachtfunctie kan worden gekozen wanneer een Dolby Digital DVD speelt door op nachtfunctie 12 op de afstandsbediening. Druk vervolgens op ▲/▼ 14 om de gematigde of de volledige compressie (medium of full) van de nachtfunctie te kiezen. Om de nachtfunctie uit te schakelen drukt u op ▲/▼ 14 tot de aanwijzing onderin de video display en de display Y D-RANGE OFF aangeeft. Wanneer de nachtfunctie actief is licht ook de indicatie nachtfunctie O op. U kunt ook voor kiezen de nachtfunctie op een van de twee compressienive-aus voortdurend ingeschakeld te laten via de opties in het surround instelmenu. Zie pagina 24 voor informatie over het gebruik van de menu's om deze optie in te stellen.

BELANGRIJK BIJ DIGITALE WEERGAVE

1. Wanneer de digitale bron stopt, in pauze, in de functie snel zoeken of hoofdstuk zoeken staat, zullen de digitale gegevens tijdelijk stoppen en de kanaalposities in de luidspreker/kanaal functie ☐ zullen knipperen. Dit is normaal en wijst niet op een probleem met de AVR 5000 of met de bron. De AVR zal, zodra de gegevens weer beschikbaar zijn en wanneer het apparaat weer op afspelen staat, naar de normale digitale weergave terugkeren.

2. Hoewel de AVR 5000 bijna alle DVD films, CD's en HDTV bronnen kan decoderen, is het mogelijk dat sommige toekomstige digitale formaten niet compatibel zijn met de AVR 5000.

3. Denk er aan dat niet alle digitaal gecodeerde programma's en niet alle audionummers op een DVD volledig 5.1-kanaals audio bevatten. Raadpleeg de handleiding van het programma bij uw DVD of laserdisc om na te gaan welk type audio op de disc is opgenomen. De AVR 5000 zal automatisch het type digitale surround codering detecteren, deze vervolgens aangeven in de luidspreker/kanaal functie indicatie en instellingen maken ter verwerking.

4. Wanneer een Dolby Digital of DTS bron speelt is het mogelijk dat u onder bepaalde omstandigheden enkele van de analoge surroundfuncties niet kunt kiezen, zoals Dolby Pro Logic, Dolby 3, Stereo, Hall, Theater, 5-kanaals Stereo of Logic 7, tenzij u gebruik maakt van speciale audionummers (zie indicatie 'Dolby Digital' op de voorgaande pagina) of gekozen data formaat (zie 'PCM' op voorgaande pagina).

5. Wanneer een Dolby Digital of DTS bron speelt kan geen analoge opname worden gemaakt via de Tape uitgangen 2 of Video 1 of Video 2 53 uitgangen, wanneer de bron alleen is verbonden met een digitale ingang op de AVR 5000. Maar het analoge tweekanaals signaal van die bron, de 'Downmix' naar Stereo of Dolby Surround, kan worden opgenomen door de analoge audio uitgangen met de juiste analoge ingangen (DVD bijvoorbeeld) van de AVR 5000, ook wanneer de digitale ingang van de AVR 5000 gekozen blijft. Bovendien worden de digitale signalen doorgegeven naar de digitale audio uitgangen 30.

HDCD, HDCD , en High Definition Compatible Digital zijn geregistreerde handelsmerken, dan wel handelsmerken van Pacific Microsonics ^TM , Inc. in de Verenigde Staten en/of andere landen. HDCD systeem gefabriceerd onder licentie van Pacific Microsonics, Inc.

Opnemen op cassette

Bij normaal gebruik worden de audio en video signalen die op de AVR 5000 voor kijken en luisteren zijn gekozen door gestuurd naar de opname uitgangen. Dat betekent dat elk programma waar u naar kijkt of luistert simpelweg kan worden opgenomen door recorders aan te sluiten op de uitgangen Tape Outputs ② of Video 1 of 2 Outputs ⑤ ⑳ ⑳. Wordt een digitale audiorecorder aangesloten op één van de digital audio uitgangen ⑩ dan kunt u de digitale signalen opnemen met CD-R, MiniDisc of ander digitaal opnamesysteem. Denk er aan dat alle digitale signalen worden doorgestuurd naar zowel de coax als optisch digitale uitgangen, ongeacht het type digitale ingang dat werd gekozen.

Naast de digitale uitgangen op de achterzijde bezit de AVR 5000 de exclusieve Harman Kardon omschakelbare aansluiting op de voorzijde. Voor gemakkelijk aansluiten van draagbare apparatuur kunt u de Digitale coax aansluiting 15 of de video 4 aansluiting 16 van ingang op uitgang omschakelen op de volgende wijze:

1. Druk op in-beeld display 22 om het MASTER MENU op te roepen (afb. 1).
2. Druk op instellen 16 om het IN/OUT SETUP menu op te roepen (afb. 2).
3. Druk op ▼ 14 waardoor de in-beeld ▶ cursor naar VIDEO4 of COAXIAL 3 wordt verplaatst afhankelijk van de inagng die u wilt veranderen in een uitgang. Elk van beide of allebei kunnen op elk moment worden veranderd.
4. Druk op ◀/▶ 15/31 zodat het woord OUT gemarkeerd wordt.
5. Druk weer op in-beeld display 22 om de menu's te verlaten en naar normaal bedrijf terug te keren.

Merk op dat na deze instelling desbetreffende indicatie status ingang/uitgang 14 rood wordt, als teken dat de gekozen analoge of digitale aansluiting nu een uitgang is, in plaats van de standaard instelling als ingang. Eenmaal omgeschakeld naar uitgang blijft dat zo zolang de AVR 5000 ingeschakeld is, tenzij dit weer wordt veranderd via het in-beeld menu, als boven beschreven. Denk er wel aan dat bij het uitschakelen deze instelling ongedaan wordt gemaakt; wordt het apparaat weer ingeschakeld dan staan de aansluitingen weer in hun normale positie als ingang. Wilt u ze weer als uitgang gebruiken, dan dient opnieuw via het in-beeld menu omgeschakeld te worden.

Opmerkingen:

- De digitale uitgangen zijn alleen actief wanneer er een digitaal signaal aanwezig is en ze zetten een analoog ingangssignaal niet naar een digitaal uitgangssignaal om, noch veranderen zij het formaat van het digitale signaal (b.v. Dolby Digital naar PCM of vice versa, maar coax digitale signalen worden naar optisch omgezet en omgekeerd). Bovendien dient de digitale recorder compatibel te zijn met het uitgangssignaal. Voorbeeld: het PCM digitale ingangssignaal van een CD-speler kan opgenomen worden op een CD-R of MiniDisc, maar Dolby Digital of DTS-signalen niet. Het signaal van een Dolby Digital of DTS-bron opnemen is niet mogelijk, als de bron uitsluitend is aangesloten op een digitale ingang van de AVR 5000. Maar het analoge tweekanaals signaal van die bron kan opgenomen worden (zie pagina 26).

- Een analoge opname te maken van een Dolby Digital of DTS bron is niet mogelijk wanneer de bron uitsluitend is aangesloten op een digitale ingang van de AVR 5000. Een analoog tweekanaals signaal van deze bron kan wel opgenomen worden (zie punt 5 'Belangrijk bij digitale weergave' op de voorgaande pagina).

Aanpassing van uitgangsniveau aan het programmamateriaal

Het normale weergaveniveau van de AVR 5000 wordt ingesteld met behulp van het testsignaal, als beschreven op pagina 24-25. In sommige gevallen echter, is het wenselijk om de weergaveniveaus aan te passen aan de diverse programma's waar u bekend mee bent. Verder kunnen de weergave niveaus voor de sub-woofer en de Stereo and VMAx functies alleen maar via deze procedure aangepast worden.

Om de weergaveniveaus aan programma's aan te kunnen passen, dient eerst de surroundfunctie waarin u de luidsprekers wilt afstellen (zie opmerking hieronder) gekozen te worden. Start vervolgens het door u gekozen programma en stel, met volume 2034 1 het referentie niveau voor de front luidsprekers links en rechts in.

Als het referentieniveau eenmaal is ingesteld, drukt u op kanaalkeuze 13 26 waarop FRONT L LEV verschijnt in de display Y. Om het niveau te veranderen drukt u eerst op instellen 16 21 en vervolgens gebruikt u de insteltoetsen 5 of ▲/▼ 14 om het niveau te verhogen of te verlagen. Gebruik NIET de volumeregelaar, want dit zal de referentie instelling wijzigen. Druk op de toets instellen 16 21, zodra de wijziging doorgevoerd is en druk vervolgens op de insteltoetsen 5 of ▲/▼ 14 om de locatie van zonodig een ander kanaal dat u wenst aan te passen, te kiezen.

Om het niveau van de subwoofer aan te passen, drukt u op de insteltoetsen 5 of ▲/▼ 14 tot de aanwijzing WOOFER LEV in de display Y of op de in-beeld display verschijnt (alleen van toepassing indien de subwoofer geactiveerd is).

Druk, zodra de naam van het gewenste kanaal in de display Y en in beeld verschijnt, op instellen 16 21 en volg de instructies op.

Herhaal de procedure zonodig, tot alle kanalen die u wilt afstellen zijn ingesteld. Als alle afstellingen zijn uitgevoerd drukt u tweemaal op de insteltoets 16 21 en de AVR 5000 zal terugkeren naar normale bediening.

Gebruikt u een disc met testsignalen (ruis) of een externe generator als bron voor het instellen van de niveaus, dan kunt u de EzSet functie van de afstandsbediening gebruiken om het juiste SPL niveau in te stellen. Om de afstandsbediening voor dit doel te gebruiken start u het testsignaal van de bron en u drukt op SPL indicatie keuze 35 en u laat deze snel los om de sensor te activeren. Wanneer het testsignaal naar de luidspreker gaat die u wilt instellen verandert de programma/SPL indicatie 3 van kleur om het niveau aan te geven. Corrigeer het niveau van dat kanaal tot de LED groen oplicht voor alle kanalen. Rood betekent dat het niveau te hoog is, amber is te laag. Wordt de afstandsbediening gebruikt als niveau indicatie (SPL sensor), dan kunnen alle kanalen worden gekozen en het niveau ingesteld als eerder omschreven, alleen met de kanaalkeuze 26 en de instellen 5 en instellen 21 op het frontpaneel van de AVR (met hulp van een ander persoon). Nadat de niveaus van alle kanalen zijn ingesteld drukt u op SPL indicatie keuze 36 om de sensor en de indicaties uit te schakelen. De kanaaluitgang gekoppeld aan welke ingang dan ook, kan ook aangepast worden m.b.v. het menu systeem 'volledig in-beeld display'. Stel allereerst met volume 20 34 1 op een plezierig geluidsniveau in. Druk vervolgens op in-beeld display 22 om in het hoofdmenu MASTER MENU (Afb.1) te komen. Druk daarna op ▼ tot de cursor ▶ naast de regel CHANNEL ADJUST (KANAALKEUZE) staat. Druk op de toets instellen 16 om het menu CHANNEL ADJUST (KANAALKEUZE) (Afb. 8) te activeren.

Afbeelding 8

Zodra het menu in beeld verschijnt, kunt u met ▲/▼ 14 de cursor ▶ in beeld naast het door u aan te passen kanaal te zetten. Druk vervolgens op de toetsen ◀▶ 15 31 om het uitgangs-niveau te verhogen of te verlagen.

Wanneer alle aanpassingen gerealiseerd zijn, drukt u op ▲/▼ 14 om de cursor ▶ in beeld naar de positie RETURN TO MENU (terug naar menu) te verplaatsen, en druk om in het hoofdmenu andere aanpassingen te maken op instellen 16. Indien u geen verdere aanpassingen wenst te maken, dan drukt u op de toets in-beeld display 22 om het menusysteem te verlaten.

Opmerking: de uitgangsniveaus kunnen voor iedere digitale en analoge surroundfunctie afzonderlijk ingesteld worden. Indien u andere niveaus voor een specifieke functie wenst, kies dan die functie en volg stapsgewijs bovenge-noemde instructies. Bij aanpassen van de niveaus als hierboven omschreven, worden automatisch en in overeenstemming daarmee (en omgekeerd), de niveaus in het Output Adjust Menu (menu aanpassen uitgangsniveaus, Afb. 7, pagina 25) aangepast. Voor wat betreft de Stereo en VMAx functies, is de hier beschreven procedure de enige methode om een uitgangsniveau in te stellen, d.w.z. om een VMAx niveau met andere functies in overeenstemming te brengen.

Directe 6-kanaals ingang

De AVR 5000 is uitgerust voor uitbreiding in de toekomst door toepassing van extra, externe adapters voor formaten die de AVR 5000 niet kan verwerken. Wordt er een adapter aangesloten op de directe 6 kanaals ingang 9, dan kiest u die door op de 6-kanaals directe ingang 37 te drukken. De directe ingang voor de 6-kanalen kan tevens gekozen worden door op ingangskeuze 11 op het frontpaneel te drukken. Druk op deze toets tot de aanwijzing CH DIRECT (direct kanaal) in display Y verschijnt en de groene LED naast de indicatie 6 CH (6 kanaals) ingangsindicatie 22. Let op dat bij gebruik van de directe 6 kanaals ingang geen surroundfunctie gekozen kan worden, aangezien de externe decoder de bewerking bepaalt. Bovendien staat er geen signaal op de opname-uitgangen bij gebruik van de directe 6-kanaals ingang en ook de klankregeling 17 19 en balans 18 werken niet.

Geheugenbeveiliging

Dit product is uitgerust met een geheugenbeveiliging die de opgeslagen zenders van de tuner en de systeemconfiguratie vasthoudt als het apparaat helemaal wordt uitgeschakeld, de stekker uit het stopcontact wordt genomen of wanneer de netspanning uitvalt. Dit geheugen blijft ca. 2 weken behouden; daarna dient alle informatie opnieuw te worden ingevoerd.

Gebruik van tuner

De AVR 5000 is geschikt voor de ontvangst van MG, FM en FM stereo zenders plus de ontvangst van RSD-gegevens. Zenders kunnen met de hand worden afgestemd, of worden opgeslagen als voorkeurzenders en weer worden opgeroepen uit een geheugen met een capaciteit voor 30 posities.

Zenderkeuze

1. Druk op MG/FM keuze 7 op de afstandsbediening om de tuner als ingang te kiezen, of door op de voorzijde op ingangskeuze 11 te drukken tot de tuner geactiveerd is, dan wel door direct op MG/FM keuze 9 te drukken.

2. Druk nogmaals op MG/FM keuze ⑦ of op de MG/FM keuze ⑨ om tussen MG en FM om te schakelen, tot het gewenste bereik wordt aangegeven.

3. Druk op tunerfunctie 19 op de afstandsbediening of houd FM/MG keuze 9 op het frontpaneel 3 seconden ingedrukt om handafstemming of automatische afstemming te kiezen. Zodra de indicatie AUTO X oplicht, zal de tuner alleen die zenders laten horen die met een voldoende sterk signaal binnenkomen om met een acceptabele kwaliteit ontvangen te kunnen worden. Wanneer de indicatie AUTO X niet oplicht staat de tuner op handafstemming en gaat elke keer dat op afstemmen 8 wordt gedrukt een stapje voor of achteruit binnen het gekozen bereik.

4. Door op afstemmen 8 te drukken kunt u zenders opzoeken. Licht de indicatie AUTO X op, dan wordt na op de toets gedrukt te hebben de eerstvolgende zender op een hogere of lagere frequentie opgezocht die met een behoorlijk signaal binnenkomt. U kunt de toets ingedrukt houden om sneller te zoeken en het automatisch zoeken te activeren. Is Auto gekozen, dan zal de tuner alle zenders zowel in mono als in stereo laten horen, afhankelijk van de uitzending. Brandt de indicatie AUTO X niet, raak dan de toets afstemmen 8 kort aan om steeds één stap verder of terug te gaan, of houd de toets ingedrukt om bepaalde zender te zoeken. Zodra de indicatie afstemming W oplicht is correct op de zender afgestemd en dient de zender helder te klinken.

5. Ook kan er op zenders afgestemd worden door eerst op direct 20 te drukken en vervolgens met de cijfertoetsen 18 de frequentie van de zender in te voeren. Wanneer het laatste cijfer van de frequentie ingevoerd is wordt automatisch op de gewenste zender afgestemd. Mocht u bij het invoeren van de frequentie een verkeerde toets drukken, druk dan op wissen 28 om de frequentie opnieuw in te voeren.

Opmerking: is de FM ontvangst van een stereozender zwak, kan de kwaliteit verbeterd worden door om te schakelen naar mono. U doet dat door op tunerfunctie 19 op de afstandsbediening te drukken, of door FM/MG 9 op de voorzijde 3 seconden ingedrukt te houden tot de indicatie STEREO v uitgaat.

Opslaan voorkeurzenders

Er kunnen 30 zenders worden opgeslagen in het geheugen van de AVR 5000, die gemakkelijk kunnen worden opgeroepen via de toetsen op het frontpaneel, dan wel via de afstandsbediening. Om een zender in het geheugen op te slaan, stemt u eerst op de zender af door de hierboven beschreven stappen uit te voeren en dan:

1. Druk op de geheugentoets 29 op de afstandsbediening. Merk op dat de indicatie MEMORY U oplicht en knippert in de display.

2. Binnen vijf seconden kiest u met de cijfer-toetsen 18 de positie waarop u de zender wilt opslaan. Het nummer verschijnt in de display bij voorkeurpositie/sluimerfunctie R.

3. Herhaal deze procedure voor alle zenders die u vast wilt leggen.

Oproepen van voorkeurzenders

- Om een eerder in het geheugen vastgelegde zenders met de hand te kiezen, drukt u op de cijfertoetsen 18 overeenkomend met de gewenste zender in het geheugen.

- Om stap voor stap de zenders in het geheugen te doorlopen drukt u op voorkeurposities 10 op de voorzijde, of op voorkeuze hoger/lager 27 op de afstandsbediening.

Wat is RDS

De AVR 5000 is uitgerust met RDS (Radio Data System), dat op FM radio een breed scala aan informatie biedt. RDS wordt nu in vele landen gebruikt en is een systeem voor het zenden van zendernamen of netwerkinformatie, een aanduiding van het programmatype van de zender, tekstboodschappen of muziekspecificaties en de juiste tijd.

Aangezien steeds meer FM-zenders met RDS werken, kan de AVR 5000 dienen als een gemakkelijk te gebruiken bron voor zowel informatie als amusement. Dit hoofdstuk helpt u het RDS-systeem maximaal te benutten.

RDS-afstemming

Als er wordt afgestemd op een FM-zender die gebruik maakt van RDS, zal de indicatie RDS AE oplichten en zal de AVR 5000 automatisch de zendernaam of andere programmaservice in de display Y aangeven.

RDS aanwijzingen

Het RDS-systeem biedt een breed aanbod aan informatie die als aanvulling op de zendernaam verschijnt wanneer voor het eerst op de zender wordt afgestemd. Bij normaal RDS gebruik zal de display de naam van de zender, zendgemachtigde of de oproepletters aangeven. Door op RDS functies 12 26 te drukken kunt u door de verschillende soorten informatie schakelen, in deze volgorde:

• Zendernaam (soms, zoals in Nederland, b.v. de naam van de omroep).
• Zendfrequentie.
• Programmasoort (PTY) zoals in onderstaand overzicht aangegeven. De indicatie PTY AD licht op als deze gegevens worden ontvangen.
• Radiotekst (RT) met een specifiek bericht via de zender die uitzendt. Denk er aan dat, indien de melding langer is dan de 8 posities van de display, de tekst zal doorlopen.Afhankelijk van de kwaliteit van het signaal, kan het tot 30 seconden duren voordat de melding verschijnt. Zodra RT is gekozen, zal het woord TEXT (tekst) knipperend in de display verschijnen. De indicatie RDS tekst AB licht op zodra de tekstgegevens ontvangen zijn en weergegeven kunnen worden.

- Juiste tijd. Denk er aan dat het 2 minuten kan duren voordat de tijd verschijnt. In de tussentijd zal het woord TIME in display knipperen, wanneer CT (clock time) gekozen is.

De indicatie tijd AC licht op wanneer de tijd ontvangen worden. De nauwkeurigheid van de tijdmelding wordt bepaald door de zender, niet door de AVR 5000.

Sommige RDS zenders gebruiken niet alle functies. Worden gegevens voor de gekozen functie niet verzonden, dan zal de display Y de aanwijzing NO TYPE, NO TEXT, of NO TIME (geen soort, geen tekst, geen tijd) na enige tijd laten zien.

In iedere FM functie heeft RDS een voldoend sterk signaal nodig om correct te functioneren. Indien het signaal zwak is, of enkele van de RDS, PTY CT of RC indicaties AE A D A C A B knipperen, probeer dan de antenne beter te richten, of stem op een sterkere RDS-zender af.

Programmasoort (PTY)

Een belangrijke eigenschap van RDS is de mogelijkheid programmacodes voor de soort programma's (PTY – Program Type) mee te zenden. Deze codes geven het type programma van de uitzending aan. De onderstaande lijst geeft alle PTY afkortingen aan, met toelichting:

• (ALLEEN RDS)
- TRAFFIC (verkeer)
- NEWS: nieuws
• AFFAIRS: actualiteiten
• INFO: algemene informatie
- SPORT: sport
• EDUCATE: educatief
- DRAMA: drama
• CULTURE: cultuur
• SCIENCE: wetenschap
• VARIED: gevarieerde praatprogramma's
• POP : populaire muziek
- ROCK: rockmuziek
• MOR: middle of the Road-muziek
• LIGHT: licht klassieke muziek
• CLASSICS: ernstige klassieke muziek
• OTHER M: andere muziek
• WEATHER: weerbericht
• FINANCE: financiële informatie
• CHILDREN: kinderprogramma's
• SOCIAL: sociale zaken
• RELIGION: religieuze uitzendingen
• PHONE IN: telefoon talkshows
- TEST:test
• TRAVEL: reis- en toeristische informatie
• LEISURE: hobby en vrije tijd
• JAZZ: jazz muziek
• COUNTRY: country muziek
• NATION: nationale muziek
- OLDIES: goud van oud
• F∅LK M: volksmuziek
• DOCUMENT: documentaire
- TEST: nood test
• ALARM: noodinformatie

Op de volgende wijze kunt u een specifiek programmatype (PTY) zoeken:

1. Druk op RDS 12 26 tot de huidige PTY in de display Y aangegeven wordt.
2. Zodra het PTY aangegeven wordt, drukt u op voorkeuze hoger/lager 1027, of houdt deze toets ingedrukt om door de lijst van beschikbare PTY typen, als hierboven aangegeven, te schakelen. Om snel en eenvoudig te zoeken naar de volgende zender die PTY gegevens uitzendt, kunt u de toets voorkeuze hoger/lager 1027 gebruiken tot RDS ONLY (alleen RDS) in de display verschijnt.
3. Druk op een van de toetsen afstemmen 821; de tuner begint de FM-band naar boven of beneden te doorzoeken op de eerste zender die RDS-gegevens uitzendt die overeenkomen met de gewenste keuze en voldoende sterk is voor kwaliteitsontvangst.
4. Terwijl de PTY indicatie AD in de display knippert, maakt de tuner een complete scan van de gehele FM-band en zoekt naar de eerstvolgende zender het gevraagde PTY type èn een acceptabele ontvangst biedt. Wordt zo'n zender niet gevonden, verschijnt gedurende enkele seconde de melding NONE (geen) en keert de tuner terug naar de zender die gekozen was voordat het zoeken begon.

Opmerkingen:

• Veel zenders zenden geen specifieke PTY uit, in welk geval de display NONE (geen) aangeeft.
• Sommige zenders zenden voortdurende verkeersinformatie uit. Om als verkeersinformatie zender gedetecteerd te worden, zenden zijn voortdurend een specifieke verkeerscode uit, waardoor de indicatie TA AA in de display oplicht. Deze zenders kunnen gevonden worden door TRAFFIC (verkeer) te kiezen; deze optie staat in de lijst voor de optie NEWS (nieuws). De AVR 5000 RDS zal desbetreffende zender vinden, ook al zendt deze zender tijdens het zoeken naar deze specifieke zender, geen verkeersinformatie uit.

De AVR 5000 is voorzien van een aantal geavanceerde functies, die het apparaat extra flexibel maken. Ook al is het niet noodzakelijk om deze extra's altijd te gebruiken, toch bieden zij vele extra keuzemogelijkheden, die u wellicht goed van pas komen.

Helderheid display

De display 25 op het frontpaneel van de AVR 5000 is standaard ingesteld op een helderheidsniveau dat voldoende is om de informatie in een normaal verlichte ruimte te kunnen lezen. Het is echter mogelijk dat u onder bepaalde omstandigheden de helderheid tijdelijk wilt wijzigen, of zelfs geheel wilt uitschakelen.

Om de ingestelde helderheid van de display voor een specifieke luistersessie te wijzigen, dient u een aanpassing te maken in het menu ADVANCED SELECT (bijzondere functies). Om die instellingen te activeren drukt u op in-beeld display 22 om het MASTER MENU (hoofdmenu) in beeld te brengen. Druk tweemaal op ▲ 14 tot de cursor ▶ naast de regel ADVANCED (bijzonder) staat. Druk op instellen 16 om het menu ADVANCED SELECT (bijzondere functies - Afb. 9) te activeren.

Afbeelding 9

Om de helderheid in het menu ADVANCED SELECT (bijzondere functies) te wijzigen, dient de cursor ▶ (in beeld) naast de regel VF D te staan en druk vervolgens op 31 tot het gewenste niveau van helderheid in beeld wordt aangegeven. Wanneer FULL (volledig) gemarkeerd is, zal de display de normale helderheid hebben. Is HALF (half) gemarkeerd, dan zal de display met halve helderheid oplichten. Is OFF (uit) gemarkeerd, dan zullen alle indicaties in de display 25 doven. Merk op dat de groene LED voor de ingangskeuze 22, de indicaties voor de surroundfunctie 29, plus de lichtnetindicatie 3 altijd actief blijven als teken dat het systeem geactiveerd is.

Wilt u nog andere instellingen in dit menu maken, druk dan op ▲/▼ 14 tot de in beeld cursor ▶ naast de gewenste instelling staat, of op de regel RETURN TO MENU (terug naar hoofdmenu) en druk dan op instellen 16. Zijn er geen andere instellingen meer te maken, druk dan op in-beeld display 22 om het menu-systeem te verlaten.

De helderheid van de display kan ook gewijzigd worden door de toets instellen 16 3 seconden ingedrukt te houden, tot in de display Y de aanwijzing VFD FULL (volledig) aangegeven wordt. Binnen 3 seconden dient u instellen 5 in te drukken tot de gewenste helderheid is bereikt. Op dat moment drukt u weer op instellen 21 om de instelling te activeren.

Zodra het gewenste helderheidsniveau gekozen is, zal deze instelling van kracht blijven tot een wijziging plaatsvindt of het systeem uitgeschakeld wordt.

Volume bij inschakeling

Net als bij de meeste audio/video receivers, zal de AVR 5000, zodra deze uitgeschakeld wordt, de positie van de volumeregelaar onthouden. Om een standaard instelling te krijgen die altijd als u het systeem aanzet, wordt geactiveerd, dient u het menu ADVANCED SELECT (bijzondere functies) aan te passen. Druk op inbeeld display 22 om het MASTER MENU (afb. 1) op te roepen. Druk tweemaal op ▲ 14 tot de cursor ▶ in beeld naast ADVANCED staat.

Druk op de toets instellen 16 om in het menu ADVANCED SELECT (bijzondere functies - Afb. 9) te komen. Zorg ervoor dat de cursor▶ in beeld naast de regel standaardinstellingen volume staat. Zonodig drukt u op ▲/▼ tot de gewenste regel gemarkeerd is. Druk vervolgens op de toets ▶ 14 tot het woord ⓍN(aan) in beeld gemarkeerd wordt.

Druk dan één keer op de toets ▼ 14 zodat de cursor ▶ (in beeld) naast de regel DEFAULT VOL SET(instelling standaard volume) staat. Om het gewenste standaard volume bij het aanzetten van het systeem in te stellen, drukt u meermaals op ◀ 15 31, of u houdt deze ingedrukt, tot het gewenste volume in de regel DEFAULT VOL SET (instelling standaard volume) aangegeven wordt. Merk op dat deze instelling niet met de reguliere volume knoppen wordt ingesteld.

Opmerking: omdat de instelling van het volume bij het aanzetten van het systeem niet hoorbaar is op het moment dat u de instelling maakt, kan het verstandig zijn de instelling van het volume tevoren te bepalen. Luister daarvoor naar een willekeurige bron, stel het volume met de reguliere volumeregelaar 2034 in. Zodra het door u gewenste volume bereikt is, maakt u een notitie van deze instelling zodra deze op het onderste derde deel van de display Y verschijnt (het typische volume verschijnt als negatief nummer, bijv. -25 dB). Wanneer de aanpassingen worden uitgevoerd, maak dan gebruik van toetsen ◄▶1531 om deze instellingen in te voeren. In tegenstelling tot de andere instellingen in het hoofdmenu, blijft het standaard ingestelde volume van kracht tot deze in dit menu uitgeschakeld is. Deze instelling blijft derhalve behouden, ook nadat het systeem uitgeschakeld is.

Wilt u nog andere instellingen in dit menu maken, druk dan op ▲/▼ 14 tot de in beeld cursor ▶ naast de gewenste instelling staat, of op de regel RETURN TO MENU (terug naar hoofdmenu) en druk dan op instellen 16. Zijn er geen andere instellingen meer te maken, druk dan op in-beeld display 22 om het menusysteem te verlaten.

Gedeeltelijke in-beeld display

Het gedeeltelijk in-beeld display systeem laat, zodra het volume, de ingangskeuze, de surroundfunctie of de afgestemde frequentie, of welke andere configuratie instelling dan ook gewijzigd is, in één regel in het onderste deel van het beeld de status zien. Het gedeeltelijk in-beeld display systeem is handig omdat het via het beeld informatie over alle wijzigingen en instellingen verschaft, welke op het front moeilijk leesbaar zijn. Het kan echter zijn dat u deze displays soms, voor bepaalde luistersessies, uit wenst te schakelen. Ook kan de duur dat de informatie in beeld staat worden aangepast. Beide opties zijn binnen de AVR 5000 mogelijk.

Om het gedeeltelijk in-beeld display systeem uit te schakelen, dient u binnen het menu

ADVANCED SELECT (bijzondere functies - Afb. 9) aanpassingen te maken. Om de correctie te activeren drukt u op in-beeld display

22 om het MASTER MENU (hoofdmenu) in beeld te krijgen. Druk tweemaal op ▲ 14 tot de in-beeld cursor ▼ naast de regel ADVAN-CED staat. Druk op insteller 16 om het

menu ADVANCED SELECT (bijzondere functies) op te roepen.

Overtuig uzelf ervan dat binnen het menu

ADVANCED SELECT (bijzondere functies)

de cursor ▶ (in beeld) naast de regel SEMI

OSD (gedeeltelijk in-beeld standaard instelling) staat. Druk indien nodig op de toetsen ▲/▼

1. Druk vervolgens op de toets ► zodat het woord OFF (uit) in beeld gemarkeerd wordt. Merk op dat deze instelling slechts tijdelijk is en alleen actief is tot de instelling gewijzigd wordt of de AVR 5000 uitgeschakeld wordt. Zodra het systeem uitgeschakeld is, zal de gedeeltelijke in-beeld display de voorkeur houden, zelfs indien dit in de voorgaande luistersessie uitgeschakeld werd.

Om de tijdsduur dat het gedeeltelijke in-beeld display in beeld verschijnt te wijzigen, gaat u naar het menu ADVANCED SELECT (bijzondere functies), als hierboven beschreven.

Druk op de toetsen ▲/▼ 14 tot de cursor ▶ (in beeld) naast de regel SEMI OSD

DEFAULT (gedeeltelijk in-beeld standaard instelling) staat. Druk zonodig op de toetsen

▲▼. Druk vervolgens op de toetsen ◀▶ 15 31 tot de gewenste tijd in seconden wordt aangegeven. Merk op dat dit, in tegenstelling tot de meeste andere opties in dit menu, een permanente wijziging van de instelling is en dat de invoer van de vervaltijd van kracht blijft tot deze gewijzigd wordt. Deze instelling blijft bestaan, ook als het systeem uitgeschakeld wordt.

Wilt u nog andere instellingen in dit menu maken, druk dan op ▲▼14 tot de in beeld cursor ▶naast de gewenste instelling staat, of op de regel RETURN TO MENU (terug naar hoofdmenu) en druk dan op instellen 16. Zijn er geen andere instellingen meer te maken, druk dan op in-beeld display 22 om het menusysteem te verlaten.

Aanpassen van de volledige in-beeld duur ('time-out')

Het systeemmenu FULL OSD (volledig inbeeld) wordt gebruikt om het wijzigen van instellingen van de AVR 5000 via een aantal inbeeld menu's te vereenvoudigen. De door de fabrikant ingestelde standaard instelling laat de menu's, wanneer gedurende 20 seconden geen activiteit plaatsvindt verdwijnen. Deze vervaltijd is een beveiliging om inbranden van de tekst op het beeldscherm te voorkomen. Desgewenst kan de duur van het menu in beeld aan de wensen worden aangepast.

Om de vervaltijd van het FULL OSD (volledig in-beeld) te wijzigen, gaat u naar het menu

ADVANCED SELECT (bijzondere functies - Afb. 1). Om het instellen te starten drukt u op in-beeld display 22 om het MASTER

MENU op te roepen. Druk tweemaal op 14 tot de cursor ▼ in beeld op de regel ADVANCED staat. Druk op instellen 16 om in het menu ADVANCED SELECT (bijzondere functies - Afb. 9) te komen.

In het menu ADVANCED SELECT (bijzondere functies) controleert u dat de cursor u (in beeld) naast de regel FULL OSD (volledig inbeeld) staat. Dit kan zonodig met de toetsen

▲/▼ 14. Druk vervolgens op de toetsen ◀► 15 31 tot de gewenste tijd in seconden wordt aangegeven. Merk op dat dit, in tegenstelling tot de meeste andere opties in dit menu, een permanente wijziging van de instelling betreft en dat de invoer van de vervaltijd van kracht blijft is tot deze gewijzigd wordt. Deze instelling blijft dus ook gelden als het systeem uitgeschakeld wordt.

Wilt u nog andere instellingen in dit menu maken, druk dan op ▲/▼ 14 tot de in beeld cursor ▶ naast de gewenste instelling staat, of op de regel RETURN TO MENU (terug naar hoofdmenu) en druk dan op instellen 16. Zijn er geen andere instellingen meer te maken, druk dan op in-beeld display 22 om het menu-systeem te verlaten.

De AVR 5000 is volledig geschikt om dienst te doen als centrum voor een modern meerkamersysteem met extra externe infrarood (IR) sensoren voor afstandsbediening, TV, luidsprekers en eindversterkers. Hoewel sommige meerkamerinstallaties door een speciaal opgeleide installateur zullen moeten worden opgezet, is het voor de gemiddelde doe-het-zelver mogelijk een eenvoudig systeem met een extra kamer te installeren.

Installatie

De basis voor meerkamersturing ligt het verbinden van de extra kamer met de AVR 5000 via een kabel voor een infrarood-sensor, plus luid-sprekers en/of een versterker. Zie voor volledige aanwijzingen omtrent de installatie pagina 18.

Meerkamer setup

Zodra de audio en IR aansluitingen gerealiseerd zijn, dient de AVR 5000 volgens de volgende procedure op meerkamersturing ingesteld wordt. Druk op de toets in-beeld display 22 om het MASTER MENU (hoofdmenu audio opzet - Afb. 1) in beeld op te roepen. Druk op de toetsen ▲/▼ 14 tot de cursor ▶ (in beeld) naast de regel MULTIROOM SETUP (meerkamer opzet) staat. Druk op de toets instellen 16 om in het menu MULTIROOM SETUP (meerkamer opzet - Afb. 10) te komen.

Afbeelding 10

Zodra het menu MULTI IN (meerkamer in) verschijnt, zal de cursor ▶ (in beeld) op de regel MULTIROOM (meerkamer) staan. Omdat deze regel gebruikt wordt om het systeem aan en uit te zetten, adviseren wij u om hier geen aanpassingen te maken, tenzij u op dit moment het systeem uit wenst te schakelen. Om het systeem aan te zetten drukt u op de toetsen ▶

15 31 zodat ON(aan) gemarkeerd wordt. Als u echter op dit moment het systeem niet aan wenst te zetten of verder wilt gaan naar de volgende stap, drukt u één keer op de toetsen ▲/▼ 14 zodat de cursor ▶ (in beeld) naast de regel MULTI IN (meerkamer in) staat. Zodra u in het menu MULTI IN (meerkamer in) bent, drukt u op de toetsen ◀/▶ 15 31 tot de gewenste audio/video ingang in beeld staat. Zodra een keuze is gemaakt, drukt u nog een keer op de toets ▼ 14 tot de cursor ▶ (in beeld) naast de regel MULTI VOL (meerkamer volume) staat.

Zodra u in de display MULTI VOL (meerkamer volume) ziet staan, drukt u op de toetsen ◀► 15 31 of u houdt deze ingedrukt tot het gewenste volume bereikt is. Gebruik voor deze instelling niet de normale volume toetsen! Zodra alle instellingen voor de meerkamerbesturing ingesteld zijn, drukt u op de toetsen ▲/▼ 14 tot de cursor ► (in beeld) naast de regel RETURN TO MENU (terug naar hoofdmenu) staat en druk op instellen 16. Indien u verder geen andere wijzigingen wilt aanbrengen, drukt u op de toets in-beeld display 22 om het systeemmenu te verlaten.

Meerkamerbesturing

Bij het bedienen van de AVR 5000 vanuit een andere kamer waar een IR sensor is aangebracht verbonden met de meerkamer IR Input op de achterzijde van de AVR 5000, kunt u zowel de hoofd afstandsbediening als de Zone II afstandsbediening gebruiken. Om de meerkamerfunctie in te schakelen drukt u op een toets ingangskeuze B C D op de Zone II afstandsbediening, of op de hoofd afstandsbediening 5 6 7. Druk op AVR keuze 6 B om het apparaat op de laatst gebruikte bron in te schakelen, of op een van de andere toetsen om naar een bepaalde bron te gaan.

Zolang als een IR signaal van de andere kamer de AVR 5000 bereikt kunnen zowel de toetsen van de hoofd afstandsbediening als de Zone II afstandsbediening worden gebruik om het volume te regelen 34, een zender af te stemmen 21, een andere voorkeurpositie te kiezen 27, of de muting in te schakelen 38.

Is de ingang IR meerkamer 21 op de AVR 5000 verbonden met de IR aansluiting van een geschikte Harman Kardon audiocomponent, zoals een CD, DVD of cassettedeck, dan kunnen de loopwerkfuncties van deze apparaten eveneens met de transport toetsen 24 E F G H J op beide afstandsbedieningen worden bestuurd.

Opmerking: wanneer de tuner als bron voor de andere kamer wordt gekozen zal elke wijziging van de frequentie ook de zender veranderen waar in de centrale kamer naar wordt geluisterd, als ook daar tuner is gekozen. En ook wanneer iemand in de centrale kamer een andere zender opzoekt, zal dit effect hebben op de andere kamer. Om een signaal naar de andere kamer te sturen drukt u eerst op meerkamer 33 op de afstandsbediening. Vervolgens drukt u op instellen 16. Druk op ▲/▼ 14 om het signaal naar de andere kamer in en uit te schakelen. Is het meerkamersysteem ingeschakeld dan licht de indicatie P in de display 25 op, en de display Y of de in-beeld display geeft aan MULTI ON. Druk tweemaal op instellen 16 om de instelling op te slaan.

Is het meerkamersysteem ingeschakeld, dan wordt de ingang die via het Multiroom Menu is gekozen naar de meerkamer uitgangen op de achterzijde gestuurd. Het volume is zoals het in hetzelfde menu is ingesteld, hoewel het via de extra IR sensor kan worden gecorrigeerd, hoewel en de Zone II afstandsbediening in de andere kamer, of op de extra eindversterker, verbonden met de meerkamer uitgangen

Het meerkamersysteem blijft ingeschakeld, ook wanneer de AVR 5000 in de hoofdkamer op standby wordt gezet, door op uitschakelen 4 of op standby 2 op het frontpaneel te drukken. Om het meerkamersysteem in de hoofdkamer uit te schakelen, zelfs wanneer de AVR op standby staat, drukt u op meerkamer 33 en daarna op instellen 16. Druk op ▲/▼ 14 zodat de MULTI indicatie P in de display 25 dooft en de display Y of in beeld de tekst MULTI OFF aangeeft. Druk op de instellen 16 om de instelling op te slaan en het apparaat uit te schakelen.

Zelfs wanneer de AVR uitgeschakeld is (naar standby) en ook het meerkamersysteem wordt uitgeschakeld, kan het meerkamersysteem op elk moment worden ingeschakeld door één van de toetsen ingangskeuze 567 BCD op de afstandsbediening in de andere kamer in te drukken.

De AVR 5000 is voorzien van een krachtige afstandsbediening, die niet alleen de functies van de receiver bedient, maar tevens de meest gangbare merken audio en video apparatuur, inclusief CD-spelers, TV-systemen, kabelsystemen, VCR's (videorecorders) satellietontvangers en andere thuisbioscoop apparatuur. Zodra de AVR 5000 eenmaal is geprogrammeerd met de codes voor de door u gebruikte apparatuur, is het mogelijk om de meeste andere afstandsbedieningen te laten vervallen en te vervangen door slechts één, inwendig verlichte, universele afstandsbediening.

Codes leren van een afstandsbediening

Op de fabriek is de afstandsbediening volledig geprogrammeerd voor alle functies van de AVR 5000, plus die voor de meeste Harman Kardon cassettedecks, CD-wisselaars, CD en DVD-spe- lers. Bovendien kunt u, door één van de onderstaande methoden te volgen, de afstandsbedie- ning programmeren op een groot aantal apparaten van andere fabrikanten.

Opmerking: de ingangskeuze Video 4 5 kan niet met codes geprogrammeerd worden daar dit een ingangscode voor de AVR 5000 zelf is. Alleen de standaard (default) code '001' kan op de AVR keuze 6 worden geprogrammeerd.

Codes rechtstreeks invoeren

Dit is de gemakkelijkste manier om uw afstandsbediening te programmeren op verschillende producten:

1. Gebruik de tabellen op de volgende pagina's om de driecijferige code of codes te vinden voor de merknaam en het type product (b.v. VCR, TV). Vindt u meer dan één nummer is voor een apparaat, probeer dan de verschillende mogelijkheden.
2. Zet het product dat u wilt programmeren aan met de afstandsbediening van de AVR 5000.
3. Druk op ingangskeuze 5 voor het type product dat u wilt programmeren en muting 38 en houd beide vast. Zodra de programma/SPL indicatie 3 amber wordt en knippert laat u de toetsen los. Begin de volgende stap binnen 20 seconden.
4. Wanneer het apparaat dat u wilt programmeren op afstand in/uit geschakeld kan worden gaat u als volgt verder:
   a. Richt de afstandsbediening van de AVR 5000 op het te programmeren apparaat en voer de eerste driecijferige code in met de cijfertoetsen 18. Wanneer het apparaat dat u programmeert nu uitgeschakeld wordt heeft u de juiste code. Druk nogmaals op de ingangskeuze 5 en zie dat het rode lichtje onder de ingangskeuze driemaal knippert en dooft als bevestiging van de invoer.

b. Wordt het apparaat dat u programmeert niet uitgeschakeld, voer dan een andere driecijferige code in tot het apparaat wel uitschakelt. Dat is dan de juiste code. Druk weer op ingangskeuze 5 en zie dat de rode indicatie onder de ingangskeuze driemaal knippert en dooft om de invoer te bevestigen.
5. Wanneer het inschakelen van het te programmeren apparaat niet lukt via de afstandsbediening, volg dan onderstaande stappen (max. 20 seconden na stap 3, anders moet eerst stap 3 worden herhaald):
a. Voer de eerste driecijferige code in met de cijfertoetsen 18 en druk weer op de ingangskeuze 5. Druk op een willekeurige transportfunctie die op afstand kan worden bediend, b.v. pauze of weergave ▶ 24. Wanneer het apparaat dat u programmeert nu werkt is de juiste code ingevoerd.
b. Werkt de functie die werd ingetoetst van het apparaat niet, herhaal dan de stappen 3 en 5a hierboven met het volgende driecijferige codenummer in de tabel voor dat merk en type product, tot het apparaat wel reageert.
6. Probeer alle functies op de afstandsbediening uit, om er zeker van te zijn dat het product goed werkt. Bedenk dat vele fabrikanten een aantal verschillende combinaties gebruiken, het is daarom een goed idee niet alleen te controleren of het commando voor inschakelen, maar ook of volume, kanaal en transport naar behoren werken. Als de functies niet goed werken heeft u waarschijnlijk een andere code nodig.
7. Als het toestel niet reageert op enige ingevoerde code, of als de code voor uw product niet voorkomt in de tabellen in deze handleiding, of als niet alle functies goed werken, probeer dan de afstandsbediening te programmeren met de automatische zoekmethode.

Opmerking bij gebruik AVR 5000 afstandsbediening met een Harman Kardon CD Recorder.

Op de fabriek is de afstandsbediening voorgeprogrammeerd voor besturing van de Harman Kardon CD-spelers. Tevens kunnen de meeste functies op de CD-recorder CDR2 en CDR20 (zie overzicht op pagina 44) bestuurd worden nadat code '002' is ingevoerd bij de CD keuze ③ als hiervoor beschreven. Om terug te gaan naar de CD-speler besturing voert u weer code '001' in.

Automatische zoekmethode

Wanneer het apparaat dat u wilt programmeren op de afstandsbediening van de AVR 5000 niet voorkomt in de codetabellen in deze handleiding, of als de code niet goed lijkt te werken, kunt u proberen de juiste code te programmeren met behulp van de onderstaande automatische zoekmethode. Merk op dat de automatische zoekmethode uitsluitend werkt voor apparaten met een op afstand bediende aan/uit-functie:

1. Zet het product dat u wilt programmeren op de afstandsbediening van de AVR 5000 aan.
2. Druk de ingangskeuze ⑤ voor het bedoelde product (b.v. VCR, TV) en de muting ③ gelijktijdig in. Zodra de programma/SPL indicatie ③ amber wordt en knippert, laat u de toetsen los. Voer de volgende stap binnen 20 seconden uit.
3. Om er achter te komen of de volgende stap voorgeprogrammeerd is richt u de afstandsbediening van de AVR 5000 op het apparaat dat u wilt programmeren en u drukt op ▲ 14 en houdt deze vast. Nu wordt elke keer dat de rode indicatie onder ingangskeuze 5 knippert een reeks codes uit de ingebouwde database van de afstandsbediening uitgezonden. Zodra het apparaat dat geprogrammeerd moet worden uitschakelt laat u toets ▲ 14 los. Denk er aan dat het een paar minuten kan duren voordat de juiste code is gevonden en het apparaat uitgeschakeld wordt.
4. Wordt ▲ niet losgelaten zodra het apparaat uitschakelt, dan wordt de juiste code weer 'overschreven', doe daarom een test: schakel het apparaat weer in en, terwijl de ingangskeuze 5 rood oplicht drukt u eenmaal op ▲ 14 en dan ook eenmaal op ▼ 14. Schakelt het apparaat nu uit, dan was de juiste code gevonden, zo niet dan is deze 'overschreven'. Om de juiste code terug te vinden drukt u terwijl de rode indicatie onder ingangskeuze 5 nog brandt meermaals (niet vasthouden) op ▼ 14 om terug te gaan door de codes en let goed op de reactie bij elke keer dat u indrukt. Zodra het apparaat uitgeschakeld wordt heeft u de juiste code gevonden.
5. Druk weer op de ingangskeuze ⑤ en merk op dat de rode indicatie driemaal knippert en dan dooft ter bevestiging van de invoer.
6. Probeer alle functies op de afstandsbediening om er zeker van te zijn dat het product werkt. Vergeet niet dat veel fabrikanten een aantal verschillende codecombinaties gebruiken, en het is goed te controleren dat niet alleen de aan-/uit schakelaar van de voeding werkt, maar ook dat volume, kanaal en transport goed werken. Als niet alle functies goed werken, kunt u de automatische zoekmethode gebruiken om een andere code te zoeken, of om een code direct in te voeren.

Controleren van codes

Wanneer de code is ingevoerd met de automatische zoekmethode, is het altijd goed om de exacte code te kennen, zodat deze zonodig later gemakkelijk opnieuw kan worden ingevoerd. U kunt ook de codes uitlezen om te controleren welk apparaat geprogrammeerd is op een specifieke keuzetoets.

1. Druk de ingangskeuze 5 voor het bedoelde product (b.v. VCR, TV) en de muting 38 gelijktijdig in. Zodra de programma/SPL indicatie 3 amber wordt en knippert, laat u de toetsen los. Voer de volgende stap binnen 20 seconden uit.

2. Druk op instellen 16. De indicatie programma/SPL 3 knippert groen in een tempo dat overeenkomt met de driecijferige code, met steeds één seconde pauze tussen de cijfers. Tel het aantal knipperingen tussen de pauzes om de code te achterhalen. Eenmaal knipperen is 1, tweemaal is 2, enzovoort. Snel achtereen driemaal knipperen staat voor '0'.

Voorbeeld: één maal knippen, gevolgd door een pauze van één seconde, met daarop zes maal knipperen, gevolgd door een pauze van één seconde, afgesloten met 4 maal knipperen, geven de code 164 aan.

Noteer hier voor later gebruik de installatiecodes van de apparatuur in uw systeem:

DVD ____ CD ____

VID1/VCR ____ VID2/TV ____

VID3/CBL/SAT

TAPE ____

Codes 'leren' via de afstandsbediening

Naast het gebruik van de interne database met de codes van de afstandsbediening, heeft de AVR 5000 de mogelijkheid om van de andere afstandsbedieningen, die niet in de interne database voorkomen, te 'leren'. Tevens kunt u deze functie gebruiken om codes aan een voorgeprogrammeerd apparaat toe te voegen ('overschrijven'). Om codes van een IR afstandsbediening te leren of over te dragen naar de AVR 5000, dient u als volgt te werk te gaan:

1. Plaats de voorzijde van de afstandsbediening die de code verzendt, zodanig dat deze naar het IR ZENDER VENSTER ② van de afstandsbediening van de AVR 5000 (kop aan kop) wijst. Leg de beide afstandsbedieningen op een onderlinge afstand van 2 tot 4 cm van elkaar.
2. Kies de toets op de afstandsbediening die u keuzetoets voor dat apparaat wilt gaan gebruiken. Dat dient één van de toetsen ingangskeuze 5 te zijn, maar NIET VID4.
3. Druk tegelijkertijd op ingangskeuze 5 en programmeren 8. Houd beide toetsen ingedrukt tot de programma/SPL indicatie 3 amber knippert en de indicatie onder de keuze rood wordt. Laat nu de toetsen los en voer de volgende stap binnen 20 seconden uit.
4. Druk nu de toets op de afstandsbediening van de AVR 5000 in die u wilt programmeren. Merk op dat de programma/ SPL indicatie ③ stopt met knipperen.

Belangrijk: niet alle toetsen op de afstandsbediening zijn programmeerbaar. De volgende toetsen zijn niet programmeerbaar (zie ook tekening op pagina 11): 6, 7, 8, 36, 37, 9, 12, 33, 19, 29, 20, 21, 22, 23, 26, 27, 28.

1. Zolang de programma/SPL indicatie ③ oplicht, houdt u de toets op de originele afstandsbediening die u wilt programmeren op de afstandsbediening van de AVR 5000 vast. Wanneer de programma/SPL indicatie ③ groen wordt laat u de toets los. De programma indicatie knippert nu weer amber.

Opmerking: wanneer de programma/SPL indicatie ③ in stap 5 rood wordt, is het programmeren niet gelukt. Herhaal de stappen om te zien of de code wil 'pakken'. Blijft de indicatie rood knipperen in stap 5, dan is programmeren van deze stap niet mogelijk.
6. Herhaal de stappen 4 t/m 5 voor iedere toets van de afstandsbediening van de 'bron' die u in de AVR 5000 wenst te programmeren.
7. Zijn alle codes van de originele afstandsbedie- ning eenmaal overbracht op de afstandsbedie- ning van de AVR 5000, druk dan op program- meren 8 . Alle LED's doven nu en het pro- grammeren wordt verlaten.
8. Herhaal de stappen 1 tot 7 voor alle extra afstandsbedieningen die u op de afstandsbediening van de AVR 5000 wilt programmeren.

Wissen geprogrammeerde codes

U kunt de code die op een enkele toets in de afstandsbediening van de AVR 5000 is opgeslagen verwijderen of wissen, maar ook alle codes van één bepaald apparaat, dan wel alle codes die in de afstandsbediening zijn opgeslagen.

Het wissen van één enkele code geprogrammeerd van een bepaald apparaat gaat als volgt:

1. Druk tegelijkertijd op de ingangskeuze
   567 waarbinnen de toets die u wilt wissen is geprogrammeerd en op programmeren 8.

2. Zodra de LED onder de ingangskeuze rood wordt en de programma/SPL indicatie 3 amber knippert, laat u de toetsen los.

3. Druk op ingangskeuze 5 6 7 waarbinnen de toets die u wilt wissen is geprogrammeerd en laat los.

4. Druk driemaal op 7 18.

5. Druk op de afzonderlijke toets waarvan u de code wilt wissen en laat deze los. De programma/SPL indicatie ③ knippert tweemaal groen en wordt weer amber.

6. Om andere functies voor hetzelfde apparaat te wissen herhaald u punt 5.
7. Wanneer alle functies die u wilt wissen zijn verwijderd drukt u op programmeren 8 om de procedure af te ronden.

Om alle codes voor een bepaald apparaat te wissen gaat u als volgt te werk:

1. Druk tegelijkertijd op ingangskeuze
   ⑤ ⑥ ⑦ waarvoor u de codes wilt wissen en op programmeren ③.
2. Zodra de rode LED onder de ingangskeuze rood oplicht en de programma/SPL indicatie ③ amber knippert, laat u de toetsen los.
3. Druk weer op dezelfde ingangskeuze
   5 6 7 waarvan u de codes wilt wissen en laat deze los.
4. Druk driemaal op 8 18.
5. De indicatie programma/SPL indicatie 3 dooft en de rode LED onder de ingangskeuze knippert als teken dat de codes zijn gewist.

Om alle codes die geprogrammeerd zijn voor alle apparaten te wissen, gaat u als volgt te werk:

1. Druk tegelijkertijd op een willekeurige ingangskeuze 5 6 7 en tevens op programmeren 8.
2. Zodra de rode LED onder de ingangskeuze rood oplicht en de programma/SPL indicatie ③ amber knippert, laat u de toetsen los.
3. Druk weer op dezelfde ingangskeuze 5 6 7 en laat deze los.
4. Druk driemaal op 9 18.
5. De indicatie programma/SPL indicatie ③ dooft en de rode LED onder de ingangskeuze knippert als teken dat de codes zijn gewist.

Programmeren met macro's

Met macro's kunt u gemakkelijk veelgebruikte combinaties van bevelen vastleggen en met één druk op een knop van de afstandsbediening van de AVR 5000 uitvoeren. Eenmaal geprogrammeerd kan een macro maximaal 19 verschillende codes van de afstandsbediening in een vooraf vastgelegde volgorde uitzenden, om bijvoorbeeld het systeem in te schakelen, bronnen te veranderen, en andere veelgebruikte handelingen uit te voeren. De AVR afstandsbediening kan maximaal vijf verschillende macro combinaties opslaan, één in combinatie met de netschakelaar ①, en vier andere die toegankelijk zijn via de toets macro ②.

1. Druk tegelijk op muting 38 en op macro 23 toets die u wilt programmeren of op de netschakelaar 1. Merk op dat de laatst gebruikte toets ingangskeuze rood zal oplichten en programma/SPL indicatie 3 knippert amber.
2. Voer de stappen voor de macro reeks in door op de toets voor het bedoelde bevel te drukken. Hoewel de macro maximaal uit 19 stappen kan bestaan, telt elke handeling, ook het omschakelen naar een ander apparaat, als een stap. De programma/SPL indicatie ③ knippert groen als bevestiging dat u een bevel heeft ingevoerd.

Opmerking: druk voor het invoeren van een inschakelbevel van een apparaat tijdens het invoeren van een macro op muting 38. Gebruik NIET de werkelijke netschakelaar.

• Vergeet niet de juiste ingangskeuze 5 in te drukken voordat u naar een ander apparaat omschakelt. Dat geldt ook voor AVR keuze 6 zolang deze niet rood oplicht en AVR functies worden geprogrammeerd.
• Wanneer alle stappen zij ingevoerd drukt u op sluimerfunctie 10 om de bevelen op te slaan. De rode indicatie onder de ingangs-keuze 5 6 knippert en dooft dan.

Voorbeeld: om de Macro 1 23 toets te programmeren zodat de AVR 5000, TV en een sat-ontvanger worden ingeschakeld, handelt u als volgt:

• Druk tegelijkertijd op macro 1 23 en op muting 38 en laat deze los.
• Denk er aan dat de programma/SPL indicatie amber zal knipperen.
  • Druk op AVR keuze 6.
• Druk op muting 38 om het inschakelen van de AVR op te slaan.
• Druk op VID 2 ingangskeuze ⑤ om de volgende stap – TV inschakelen – in te voeren.
• Druk op muting 38 om het inschakelen van de TV op te slaan.
• Druk op VID 3 ingangskeuze 5 om de volgende stap – SAT-ontvanger inschakelen – in te voeren.
• Druk op muting 38 om het inschakelen van de SAT-ontvanger op te slaan.
• Druk op sluimerfunctie/kanaal hoger 10 om het proces af te ronden en de macro op te slaan.

Na deze stappen uitgevoerd te hebben zullen al deze apparaten worden ingeschakeld zodra u op Macro 1 23 drukt.

Wissen macro's

Op de volgende wijze kunt u bevelen die in een macro zijn ondergebracht wissen:

1. Druk tegelijk op muting 38 en op de toets macro 23 waarop de bevelen die u wilt wissen zijn opgeslagen.
2. Merk op dat de programma/SPL indicatie ③ amber knippert en dat de LED onder de AVR keuze ⑥ rood wordt.
3. Binnen tien seconden drukt u op surround- functie keuze/kanaal lager 11.
4. De rode LED onder de AVR keuze dooft en de programma/SPL indicatie ③ wordt groen, knippert driemaal en dooft.
5. Zodra de programma/SPL indicatie ③ dooft is de macro is gewist.

Geprogrammeerde apparaatfuncties

Wanneer de afstandsbediening van de AVR 5000 is geprogrammeerd op de codes van andere apparaten, drukt u op de juiste ingangskeuze

5 om de afstandsbediening om te schakelen van bediening van de AVR 5000 naar het andere product. Drukt u op een van deze toetsen, dan zal deze kort oplichten, om aan te geven dat de bediening op een ander apparaat is overgeschakeld.

Bedient u een ander apparaat dan de AVR 5000, hoeven de toetsen niet altijd overeen te komen met de functie die op de afstandsbediening of toets staat aangegeven. Sommige opdrachten, zoals de cijfertoetsen, zijn dezelfde als bij de AVR 5000. Andere toetsen veranderen van functie en corresponderen met de secundaire indicatie op de afstandsbediening. Voorbeeld: de sluimer- en surround functietoetsen fungeren ook als programma hoger/lager toetsen bij de bediening van een TV-toestel, videorecorder of satellietontvanger.

Soms klopt echter ook de opgedrukte functie niet. Raadpleeg dan de tabel op pagina 44 om te zien welke functie een toets bedient. Kies in de tabel eerst het type apparaat dat u bedient (b.v.TV, VCR) en vervolgens kijkt u naar de afbeelding van de afstandsbediening op pagina 44. Om het gemakkelijk te maken zijn de toetsen genummerd.

Om er achter te komen welke functie een toets voor een specifiek apparaat bestuurt, zoekt u het nummer van de toets in het Functie Overzicht en dan kijkt u in de kolom naar het apparaat dat u bestuurt. Voorbeeld: toets nummer 54 is de Macro 2 toets voor de AVR 5000, maar is ook de toets 'favoriet' bij veel kabel-TV en satellietontvanger set-top boxen. Toets nummer 32 is de vertraging voor de AVR 5000, maar open/dicht voor CD-spelers.

Denk er daarom aan dat de nummers die de toetsfuncties in de linker kolom omschrijven, anders zijn dan die welke in deze handleiding worden gebruikt om de functies van de AVR 5000 te beschrijven.

Belangrijk bij het gebruik van de afstandsbediening van de AVR 5000 met andere apparaten

- Fabrikanten kunnen verschillende codesets gebruiken voor dezelfde productcategorie. Daarom is het belangrijk dat u controleert of de code die u heeft ingevoerd wel op alle functies werkt. Als blijkt dat niet alle functies werken, controleer dan of er een andere code is die meer functies kan besturen.

- Afhankelijk van merk en type is het mogelijk dat de functies zoals opgesomd in het functie overzicht, niet overeenstemmen met het juiste commando voor een functie, terwijl het apparaat op het commando reageert. In dat geval is het verstandig de reactie van het apparaat te noteren op dezelfde regel van de tabel, of een aparte notitie te maken.

- Wordt een toets ingedrukt op de afstandsbediening van de AVR 5000, dan moet de rode indicatie onder de ingangskeuze ⑤ vóór het te bedienen product kort knipperen. Knippert het echter wel voor sommige, maar niet voor alle functies van een bepaald product, betekent dat NIET dat er een probleem is met de afstandsbediening, maar dat er geen functie geprogrammeerd is voor de toets die ingedrukt werd.

- De afstandsbediening is voorgeprogrammeerd met de codes van apparaten van de nieuwste generatie en kunnen afwijken van die welke voor eerdere generaties werden gebruikt. Wanneer uw apparaat niet reageert als aangegeven in het Functie Overzicht op pagina 44/45, laat dan de afstandsbediening van de AVR 5000 de juiste codes van de originele afstandsbediening leren (programmeren codes, zie pagina 40).

Volume doorschakelen

De afstandsbediening van de AVR 5000 kan worden geprogrammeerd om volume hoger/lager 34 en muting 38 te regelen van een TV of de AVR in combinatie met een van de zes apparaten die met de afstandsbediening worden bestuurd. Voorbeeld: daar de AVR 5000 waarschijnlijk wordt gebruikt als het geluidssysteem bij TV-kijken, kan het handig zijn het volume van de AVR te regelen, hoewel de afstandsbediening is omgeschakeld op de TV.

Om de afstandsbediening van de volumeregelaar door te schakelen gaat u als volgt te werk:

1. Druk tegelijk op de ingangskeuze 5 voor het apparaat dat u aan de volumeregelaar wilt koppelen en muting 38 tot de rode indicatie onder de ingangskeuze 5 op lichte en merk op dat programma/SPL indicatie 3 amber knippert.

2. Druk op volume hoger 34 en merk op dat programma/SPL indicatie 3 stopt amber te knipperen.

3. Druk op AVR keuze 6 of op ingangskeuze 5, afhankelijk van welke volumeregeling u wilt koppelen aan het doorschakelen. De programma/SPL indicatie 3 knippert driemaal groen en dooft als bevestiging van de invoer.

Voorbeeld: om de volumeregelaar van de AVR te activeren ondanks het feit dat deze geschakeld is op de TV, drukt u eerst tegelijk op Video/TV 35 en muting 38. Vervolgens drukt u op Volume hoger 34, gevolgd door AVR keuze 6.

Opmerking: wanneer u wilt terugkeren naar de oorspronkelijke configuratie van de afstandsbediening na een doorschakeling van het volume geprogrammeerd te hebben, herhaalt u deze stappen. Alleen drukt u nu op Video/TV 35 in stap 1 en 3.

Kanaalkeuze doorschakelen

De afstandsbediening van de AVR 5000 kan geprogrammeerd worden zodat de kanaalkeuze van de TV, kabel- of satellietontvanger in uw systeem wordt gebruikt in combinatie met andere apparaten die worden bediend. Voorbeeld: bij het besturen van de VCR wilt u wellicht een ander kanaal kiezen op de kabel- of satellietaansluiting zonder eerst van de afstandsbediening van het andere apparaat te hoeven terugschakelen naar bediening van de AVR 5000. Om de afstandsbediening te programmeren op doorschakeling van de kanaalkeuze, volgt u deze stappen:

1. Druk tegelijk op ingangskeuze 5 voor het apparaat waaraan u de kanaalkeuze wilt koppelen en op muting 38 tot de rode indicatie onder de ingangskeuze oplicht en de programma/SPL indicatie 3 knippert in amber.
2. Druk op volume lager 34 en merk op dat programma/SPL indicatie 3 stopt amber te knipperen.
3. Druk op AVR keuze 6 of op ingangskeuze 5, afhankelijk van welk apparaat u wilt koppelen aan het doorschakelen. De programma/SPL indicatie 3 knippert driemaal groen en dooft als bevestiging van de invoer.

Voorbeeld: om de kanalen van de TV te veranderen terwijl de afstandsbediening op de VCR is geschakeld, drukt u eerst tegelijk op VID 1/VCR ingangskeuze 5 en op muting 38. Laat de toetsen los en druk op volume lager 34, gevolgd door VID 2/TV ingangskeuze 5.

Opmerking: om de doorschakeling van de kanaalkeuze te verwijderen en de oorspronkelijke configuratie weer te kunnen gebruiken, herhaalt u de stappen hierboven. Druk echter op VID 1/VCR ingangskeuze in stap 1 and 3.

Transport doorschakelen

De afstandsbediening van de AVR 5000 kan geprogrammeerd worden zodat de transport-functies 24 (weergave, stop, snel vooruit, snel achteruit, pauze en opname) van een VCR, DVD of CD in samenhang met de andere functies zullen werken met een van de andere apparaten die door de afstandsbediening worden bestuurd. Voorbeeld: bij gebruik en bediening van de TV kunt u de VCR of DVD willen starten of stoppen, zonder het apparaat dat voor de afstandsbediening van de AVR 5000 is gekozen te moeten veranderen. Om de afstandsbediening te programmeren op transport doorschakelen gaat u als volgt te werk:

1. Druk tegelijk op ingangskeuze 5 voor het apparaat waaraan u het transport wilt koppelen en op muting 38 tot de rode indicatie onder de ingangskeuze oplicht en de programma/SPL indicatie 3 knippert in amber.
2. Druk op weergave 24. De programma/SPL indicatie 3 stopt amber te knipperen.
3. Druk op AVR keuze 6 of op ingangskeuze 5, afhankelijk van welk apparaat u wilt koppelen aan het doorschakelen. De programma/SPL indicatie 3 knippert driemaal groen en dooft als bevestiging van de invoer.

Voorbeeld: om het transport van een CD-speler te besturen terwijl de afstandsbediening op de TV is geschakeld, drukt u tegelijk op VID 2/TV ingangskeuze 5 en op muting 38. Vervolgens laat u ze los en u drukt op weergave 24, gevolgd door de CD ingangskeuze 5.

Opmerking: om de transport doorschakeling te verwijderen en naar de oorspronkelijke configuratie terug te keren, herhaalt u de stappen hierboven. Druk echter op VID 2/TV ingangskeuze in stap 1 en 3.

Opmerking: voordat u de afstandsbediening voor volume, kanaal of transport programmeert, eerst controleren of de programmering nodig voor de specifieke TV, CD, DVD, kabel- of satellietontvangers is uitgevoerd.

Toewijzen besturing

Hoewel de bron en video ingangskeuze 5 normaal zijn toegekend aan het op de afstandsbediening aangegeven apparaat, is het ook mogelijk een van deze toetsen opnieuw toe te wijzen voor het bedienen van een tweede apparaat van het zelfde type. Heeft u twee VCR's, maar geen kabelontvanger, dan kunt u de CBL/SAT 5 toets programmeren voor het bedienen van de tweede videorecorder. Voordat u de normale programmering door het invoeren van de driecijfercode of de automatische zoekactie uitvoert, dient u eerst de toets als volgt opnieuw toe te kennen:

1. Druk tegelijk op ingangskeuze 5 die u wilt toewijzen en muting 38 tot de rode indicatie onder de ingangskeuze 5 en programma/ SPL indicatie 3 knippert amber.
2. Druk op ingangskeuze 5 om de functie te kiezen die u op een andere toets wilt toewijzen.
3. Voer de driecijferige code in voor het specifieke model dat u met de opnieuw toegewezen toets wilt bedienen.
4. Druk nogmaals op dezelfde ingangskeuze ⑤ als in stap 1 om de keuze op te slaan. De rode LED onder de opnieuw toegewezen ingangskeuze knippert driemaal en dooft.

Voorbeeld: om de CBL/SAT toets te gebruiken om een tweede VCR te bedienen drukt u eerst tegelijk op CBL/SAT ingangskeuze 5 en muting 38 tot de rode indicatie onder de CBL/SAT 5 toets oplicht. Druk op VCR 5, gevolgd door de driecijferige code voor het specifieke model dat u wilt besturen. Tenslotte drukt u nogmaals op CBL/SAT 5.

Resetten van het geheugen van de afstandsbediening

Bij het toevoegen van componenten aan een home theater systeem, zult u soms de afstandsbediening geheel opnieuw willen programmeren om verwarring van bevelen, macro's of doorschakelingen die u heeft gemaakt te voorkomen. U doet dat door de afstandsbediening in de oorspronkelijke fabrieksinstelling terug te zetten. Denk er wel aan dat daarmee alle bevelen worden gewist en alles opnieuw moet worden ingevoerd. Ga als volgt te werk:

1. Druk tegelijk op een willekeurige ingangs- keuze 5 en op '0' 18 tot de programma/ SPL indicatie 3 amber knippert.
2. Druk driemaal op '3'.
3. De rode LED onder de ingangskeuze ⑤ dooft en de programma/SPL indicatie ③ stopt met knipperen en wordt groen.
4. De programma/SPL indicatie ③ blijft groen tot de afstandsbediening is gereset. Denk er aan dat dit even kan duren, afhankelijk van het aantal bevelen dat in de afstandsbediening zijn opgeslagen en gewist moeten worden.
5. Wanneer de programma/SPL indicatie 3 dooft is de afstandsbediening teruggezet in de fabrieksinstelling.

Nr. Toets naam AVR functie DVD CD/CDR

1 Uitschakelen Uitschakelen Uitschakelen
2 Inschakelen Inschakelen Inschakelen Inschakelen
3 Muting Muting
4 AVR AVR keuze
5 DVD DVD ingang DVD
6	CD	CD ingang		CD Keuze
7 Tape	Tape ingang
8 VID 1	Video 1 ingang
9 VID 2	Video 2 ingang
10 VID 3	Video 3 ingang
11 VID 4	Video 4 ingang
12 Programmeren
13 MG/FM	Tuner ingang
14 6 Kanaals ingang	6 kanaals ingang
15 SPL	SPL
16 Sluimer	Sluimer
17	Test	Testsignal		-/ingangskeuze
18	TV		TV/DVD	-/CDP keuze
19	Volume hoger	Volume hoger	Volume hoger
20 Surroundfunctie		Surroundfunctie		-/CDR keuze
21	Nacht	Nachtfunctie	Ondertitels in/uit
22	Meerkamer	Meerkamer	Sub in/uit
23	Volume lager	Volume lager	Volume lager
24	Kanaal/Gids	Kanaal fijnregeling	Titel
25	▲	Verplaatsen/hoger	Hoger
26	Luidspreker/menu	Luidspreker/correctie	Menu	Intro/-
27	◀	Verplaatsen/correctie links	Links
28	Instellen	Instellen	Enter
29	▶	Verplaatsen/correctie rechts	Rechts
30	Digital/exit	Digitale ingang	Open/dicht
31	▼	Verplaatsen correctie lager	Lager
32	Vertraging/vorig kanaal	Vertraging correctie	Terug	Open/dicht
33 1	1	1	1
34 2	2	2	2
35 3	3	3	3
36 4	4	4	4
37 5	5	5	5
38 6	6	6	6
39 7	7	7	7
40 8	8	8	8
41	Afstemming	Tunerfunctie	Hoofdstuk	Herhalen
42 9	9	9	9
43 0	0	0	0
44	Geheugen	Geheugen	Audio	Tijd/CDR display
45 Afstemmen hoger	Afstemmen hoger
46	Direct	Direct frequentie ingeven	Hoek	Willekeurig
47	Wissen	Wissen	Wissen	Wissen
48	Voorkeuze hoger	Voorkeuze hoger	Langzaam vooruit	+10/-
49	Afstemmen lager	Afstemmen lager		-/hoger nummer
50 In-beeld display	In-beeld display
51	Disc overslaan		Disc overslaan	Disc overslaan
52 Voorkeuze lager		Voorkeuze/afstemmen lager	Langzaam achteruit
53 M1
54 M2
55 M3
56 M4
57	Terugspoelen		Zoeken achteruit	Zoeken achteruit
58	Weergave		Weergave	Weergave
59	Snel vooruit		Zoeken vooruit	Zoeken vooruit
60 Ophame			-/opname
61	Stop		Stop	Stop
62	Pauze		Pauze	Pauze
63	Skip lager		Skip -	Skip -
64	Skip hoger		Skip +	Skip +

Nr. Toets naam Tape VCR (VID 1) TV (VID 2) CBL (VID 3) SAT (VID 3)

1	Uitschakelen	Uitschakelen	Uitschakelen	Uitschakelen	Uitschakelen	Uitschakelen
2	Inschakelen	Inschakelen	Inschakelen	Inschakelen	Inschakelen	Inschakelen
3 Muting Muting
4 AVR
5 DVD
6 CD
7 Tape	Tape
8	VID 1		VCR ingang
9	VID 2			TV ingang
10 VID 3				VID 3 ingang
11 VID 4
12 Programmeren
13 MG/FM
14 6 Kanaals ingang
15 SPL
16	Sluimer		Kanaal +	Kanaal +	Kanaal +	Kanaal +
17 Test
18	TV		TV/VCR	TV/VCR	TV/kabel	TV/Sat
19	Volume hoger		Volume hoger	Volume hoger
20	Surroundfunctie		Kanaal -		Kanaal -	Kanaal -
21 Nacht
22 Meerkamer
23 Volume lager			Volume lager
24	Kanaal/Gids				Info/gids	Info/gids
25	▲		Hoger	Hoger	Hoger	Hoger
26	Luidspreker/menu		Menu	Menu	Menu	Menu
27	◀		Links	Links	Links	Links
28	Instellen		Enter	Enter	Enter	Enter
29	▶		Rechts	Rechts	Rechts	Rechts
30	Digitaal/exit		Exit	Exit	Exit	Exit
31	▼		Lager	Lager	Lager Lager
32	Vertraging/vorig kanaal			Vorig Kanaal	Vorig Kanaal	Vorig Kanaal
33	1		1	1	1	1
34	2		2	2	2	2
35	3		3	3	3	3
36	4		4	4	4	4
37	5		5	5	5	5
38	6		6	6	6	6
39	7		7	7	7	7
40	8		8	8	8	8
41 Afstemming
42	9		9	9	9	9
43	0		0	0	0	0
44 Geheugen
45 Afstemmen hoger
46 Direct
47	Wissen		Wissen	Wissen	Wissen	Wissen
48 Voorkeuze hoger
49 Afstemmen lager
50	In-beeld display		In-beeld display	In-beeld display	In-beeld display	In-beeld display
51 Discoverslaan
52 Voorkeuze lager
53	M1		Cancel	Sluimer	PPV	Cancel
54	M2				Favoriet	Favoriet
55	M3				Passeren	Volgende
56	M4				Muziek	Alt
57	Terugspoelen	Terugspoelen	Terugspoelen		Dag -	Dag -
58	Wergave	Weergave	Weergave
59	Snel vooruit	Doorspoolen	Doorspoolen		Dag +	Dag +
60	Opname	Opname/opn. pauze	Opname
61	Stop	Stop	Stop
62 Pauze		Pauze
63	Skip lager		Scan -		Pagina -	Pagina -
64	Skip hoger		Scan +		Pagina +	Pagina +

Merknaam Codenummers (3 cijfers)

AIWA 340 341
AKAI 019 049 050 063	102 123 133 139 141 150 174 182 195 209 225 281 288
ALBA 044 049 050 123	134 163 179 184 195 225 228 239
AMSTRAD 004 011 195
ARC EN CIEL 029 034 074	182 186
ARCAM	029 272
ASTRA	195
ATLANTIC	050 113 236 242 272
AUDIOSONIC	031 076 195
BANG & OLUFSEN	279
BARCO	310 326 327
BEKO 063 184 240 241
BLAUPUNKT	019 053 057 060 113 118 244 245 246 248 249 263
BRANDT ELECTRONIQUE	029 034 074 182 186
BRION VEGA 065 083 167	173 181 196 311
BRIONVEGA	279
BRITANNIA	272
BRUNS	056 065 279
BSR	094 110 139 168 269
BUSH	006 018 049 123 134 139 142 143 179 195 223 225 226 239 262 287
BUSH(UK)	107 147 168
CGE	002 044 054 090 093 094 096 139 142 163 168 189 309 324
CLATONIC 076 123
CONDOR	050 113 272
CROWN	154
CTC CLATRONIC	045
DAEWOO	063 140 145 161 193 195
DECCA(UK)	046 050 102 106 131
DUAL	050 095 139 156 168 243
DUAL-TEC 040 050 168	195
DUMONT	045 065 080 139 146 274 279 294 296 308 330
DUMONT-FINLUX	020 045 061 075 078 091 104 117 147
DYNATRON	049 063
ELBE	121 194 292 323 324
ELTA	195
EMERSON 004 044 065	279 282
EUROPHON	044 045 046 050 068 120 168 273 291
EXPERT	242
FERGUSON	001 032 050 073 074 076 080 082 102 103 121 158 204 244245 246 251 258 261 274 276 277 283 284 290 299 304
FIDELITY(UK)	133 304
FINLANDIA	033 122 223 262
FINLUX	003 020 045 061 075 078 080 090 091 104 117 139146 147 163 197 235 274 279 294 296 308 330
FISHER	050 056 065 069 104 117 139 143 156 189 206 275 279
FUJITSU	282
FUNAI	076 094 269 282
GEC	104 120 171 262
GEC(UK)	046 050 102 107 150 162 192
GOLDSTAR	050 055 063 107 139 152 155 168 195 202 203 219 254 272
GOODMANS	018 063 102 139 143 155
GORENJE	124 189
GRAETZ	090 104 136 139 153 159 162 171 198 262
GRANADA	018 033 063 102 104 105 112 120 148 171 209 237 238 240 241 262 280 318
GRANADA(UK)	046 050 090 107 139 143 162 262
GRUNDIG	005 019 053 080 090 101 115 118 166 244 245 246 247 248 249 263 295 296

Merknaam Codenummers (3 cijfers)

HANSEATIC 018 049 050 063 104 107 113 143
HIFIVOX 029 034 074 182 186 259
HITACHI 007 009 018 020 023 033 050 074 086 104 107 110 126 127 139 143 150 162
	168 171 176 182 185 186 192 212 218 231 259 262 264 270 288 289 299 316
IMPERIAL 002 044 054 090 093 094 142 163 168 189 262 309 324
INTERVISION 342 343 344 345 346 347 348 349 350 351 352 353
INTERFUNK 049 063 065 074 090 104 112 139 150 153 159 182 256 262 279 318
ITT 090 117 134 139 150 157 162 171 193 198 209 256 262 287 298 305
ITT-NOKIA	090 097 104 117 134 136 139 150 153 159 162
	171 172 185 193 198 209 256 262 287 298 305
JVC	018 103 123 129 143 158 170 174 182 225 287 319
KARCHER	003 020 031 050 068 107 195 207 217
KATHREIN	124
KENDO	044 045
KORTING	027 065 094 113 279
LOEWE	089
LOEWE OPTA	035 046 049 052 063 065 120 144 213 279
LUXOR	050 090 107 122 127 133 139 150 155 159 172 185 209 262 267
MAGNADYNE	045 046 047 062 065 104 120 139 150 168 265 273 279
MARANTZ	063
MARELLI	279
METZ	019 051 053 065 067 070 092 118 169 244 245 246 279
MINERVA 019 053 080 090 118 244 245 246 248 249 295 296
MITSUBISHI	013 018 019 021 049 063 065 105 124 131 132 143
	157 164 183 244 245 246 252 266 281 285 286 287
MULTITECH	031 045 046 050 120 189 195 265
MURPHY(UK)	162
NAD	209
NATIONAL	033 085 104
NEC	018 143 177
NECKERMANN	002 050 065 107 133 139 180 189 250 262 279 312
NOKIA	090 104 117 134 136 139 150 153 157 159
	162 171 193 198 209 256 262 287 298 305
NORDMENDE	017 029 034 038 074 083 130 150 165 174 182 186 218 259 262 288 289
OCEANIC	104 108 109 116 139
OCEANIC(F)	150
OPTONICA	190
ORION	004 051 094 131 134 139 150 179 191 195 199 216 269 286 321 322
OSAKI	066 102 123
OTTO VERSAND	018 049 050 053 063 104 107 139 143 244 245 246 250 287 312 317
PANASONIC	016 033 039 085 099 104 135 137 149 150 151 262 270
PATHE' CINEMA	113 121
PATHE' CINEMA(F)	050 168
PATHE' MARCONI	029 034 074 182 186
PHILCO	002 016 044 054 065 090 093 094 104 142 163 168 189 279 309 324
PHILIPS	015 022 049 050 063 065 079 089 111 112 157 158 160 175 188 192
	215 217 220 221 250 268 271 272 279 292 297 304 305 318 328 329
PHOENIX	050 075 104 113 148 279
PIONEER	049 063 074 182 209 218 227 262
PROLINE	030 049 102 191 321
PROTECH	063 076 139
QUELLE	003 019 020 037 049 050 053 063 075 078 080 090 091 094 113 115 117
	118 131 139 146 147 150 153 155 235 244 245 246 254 256 274 295 296
RADIOLA	050 063 065 079 112 158 160 188 250 297
RADIOMARELLI	045 046 047 062 063 065 104 105 150 168
RANK	147

Merknaam Codenummers (3 cijfers)

RBM (UK) 147
REDIFFUSION 059 105 139	171 262 266 298
REDIFFUSION (UK) 150 162
REDIFUSION 104 105
REX 036 040 063 071 079	095 110 138 171 236 242 243 260 262 278 293
RFT	354 355 356 357 358 359
ROADSTAR	031 195
ROTEL	257
RTF	056 065
SABA	014 017 025 029 034 038 046 065 074 077120 133 178 182 186 218 259 262 279 288 289
SALORA	033 075 107 127 133 136 139 148 150 153 171 172 185 198 209 256 262 267
SAMPO	135
SAMSUNG	050 063 066 076 102 155 189 195 217 314 315 320
SANYO	003 018 020 041 050 056 065 102 117 131 143189 198 201 206 209 257 275 280 286 287 306
SBR	063 112 157 158 192 268 271
SCHAUB LORENZ	090 104 136 139 153 159 162 171 198 262
SCHNEIDER	031 040 050 063 065 069 079 095 104 112 114 139148 156 158 160 168 188 243 250 262 271 283 297
SCOTT	282
SEG 045 050 056
SELECO	036 040 063 071 079 095 110 138 171 236 242 243 260 262 278 293 294 324
SHARP	018 094 143 190 206 214 257 317 319
SIEMENS	003 018 019 023 053 066 113 118 206 244 245 246 247 248 249 257 262
SILVER	076
SINGER	045 047 065 104 279 324
SONY	012 018 028 131 143 204 208 211 286 312 313 325
SOUND WAVE	049 113 163
STANDARD	050
STERN	036 040 063 071 079 095 110 138 171 236 242 243 260 262 278 293
TANDBERG	065 078 169 182 259
TANDY	050 096 102 123 190 262
TEC	040 050 168 243
TELEFUNKEN	032 037 064 074 082 178 182 186 187 218 290
TELETECH	195
TELETON	236
TENSAI	050 063 117 123
THOMSON	008 010 017 029 034 074 134 147 174 182 186 218 230 234 259 264 288 289
THORN	053 103 158 222 276 304
THORN-FERGUSON	032 073 074 076 080 082 103 121 158 178 258 261274 276 277 283 284 290 304 308 312 313 319 330
TOSHIBA	001 018 128 141 143 147 205 287 296 324
TRISTAR	304 319
TRIUMPH	004 046 147 235 294
UHER	069 080 090 113 147 148 236 242 262
ULTRAVOX	044 045 047 050 065 104 133 139 279
UNIVERSUM	003 020 076 155 202 235 244 245 246 308 312 330
VESTEL	125 319
VOXSON	065 090 171 262 279
WALTHAM	262
WATSON	113 244 245 246
WATT RADIO	045 050 068 104 121 139 150 265 272 291
WEGA	018 139 143 279
WEGA COLOR	065 088
WELTBLICK	063

Codetabel: TV (vervolg)

Merknaam Codenummers (3 cijfers)

WESTINGHOUSE 063 094 272
WESTON 168
YOKO 050 195
ZANUSSI 036 040 063 071 079 095 110 138 171 236 260 262 278 293

Codetabel: VCR

Merknaam Codenummers (3 cijfers)

AIWA 039 044 055 073	112 116 121 148 152
AKAI 028 035 044 053	070 090 092 103 124 133 149 150 155
AKURA 029 112
ALBA 029 061 073 114	119 120 121 136 144
AMSTRAD	039 107 119 148
ANITECH	155
ARC EN CIEL	044 045 090
ARISTONA	049 091 109
ASTRA	148
ASTRO SOUND	155
ATLANTIC	155
AUDIOSONIC	170 171
BANG & OLUFSEN	044 155
BAUR 054 134 155 156	157 158
BLAUPUNKT	086 091 098 107 109 129 137 140 147
BRANDT ELECTRONIQUE	044 045 090
BRAUN 147
BRION VEGA	160 139
BUSH	028 029 061 073 119 120 121 136 144
BUSH(UK)	134
CANON	147
CONDOR	155
CROWN	009 061 144
CROWN/ONWA	148
DAEWOO	009 061 063 064 068 069 144 155
DECCA	039 044 048 148 155
DECCA(UK)	054
DEGRAAF	015 018 039 049 054 148
DUAL	044 090 128 148 155
DUMONT	015 039 054 148 155
DYNATECH	039 148
ELBE	036 148
ELTA	148
EMERSON	011 032 039 060 062 073 127 148 155
FERGUSON	003 005 044 083 085 090 094 100 104 108 122 130 131 135 138
FINLADIA	015 054
FINLUX 015 018 019 039	044 049 053 054 103 107 143 146 147 148 149 159

Merknaam Codenummers (3 cijfers)

FISHER 008 015 019 032	034 160
FUJITSU 148
FUNAI 039 148
GRANADA(UK) 107
GBC(UK) 054 084
GEC 160
GOLDSTAR 036 055 134	148 155
GOODMANS	029 039 042 050 054 055 061 073 144 148 155
GRAETZ	044 045 084 090 106
GRAETZ(ITT)	160
GRANADA	001 015 019 049 109 147 149 155 160 162
GRANADA(UK) 018 054	134 140
GRUNDIG	054 086 091 097 098 099 109 140 143
HANSEATIC	054 134 155 160
HARMAN/KARDON	036
HIFIVOX	044 045 090
HITACHI	018 025 039 044 074 087 090 134 138 149 160
IMPERIAL	039 042 096 148 155
INTERFUNK	054 084 155 160
INTERVISION	148 155
ITT	015 019 042 044 084 090 103 133 139
ITT/NOKIA	149 150 155 160 162
ITT-NOKIA	015 019 042 044 045 084 090 103 106 133 139
JENSEN	044
JVC	001 004 007 010 044 045 047 085 090 112 115 133 135 141
KARCHER	042 054 134 155
KENDO	103
KENWOOD	019 044 047 112
KOENIG 159
KOERTING	155
KUBA	147 148
LLOYD	039 148
LOEWE	065
LOEWE OPTA	054 082 091 109 140 155
LUXOR 103 106 134	149 160
MAGNADYNE	054 155 159 160
MAGNAVOX	060 062
MARANTZ	036 050 054 073 091 109 111 140
MEMOREX 008 015 019	039 049 055 148
METZ	091 098 105 109 140
MINERVA	086 098 109 140
MITSUBISHI	047 053 054 076 098 123 154 155
MULTITECH	021 029 039 054 098 144 148 155
NATIONAL	107
NEC 036 044 047 090
NECKERMANN	011 019 042 044 054 090 109 127 133 134 139 140 155 156 157 158 160
NESCO	148
NOKIA	015 019 042 044 045 084 090 103 106 133 139
NORDMENDE	004 007 010 014 016 020 022 023 037 039 044 045
	047 090 095 097 101 102 125 126 128 132 133 141 142
OCEANIC(ITT)	160
OPTONICA	049 050
ORION	011 031 032 033 059 073 078 127 148 155
OSAKI	039 055 148 155
OTTO VERSAND	054 098 134 147 155 156 157 158 159
PALLADIUM	148 160

Merknaam Codenummers (3 cijfers)

PANASONIC 017 071 084 088 089 107 129 137 147 148 160
PATHE' MARCONI 044 045 090
PHILIPS 006 041 043 046 049 050 054 065 079 082 091 109 145 146 155
PIONEER 047 054 113 145
PROLINE 039 148
QUELLE 011 042 044 048 054 055 098 107 109 127 139 140
RADIOLA	049 091 109
RCA	060 062
REALISTIC	008 015 019 039 042 049 050 147 148
REDIFFUSION	160
REX	004 007 044 045 090
ROADSTAR	029 042 055 148
SABA	004 007 009 012 013 014 016 022 023 044045 047 090 102 125 128 132 133 142
SALORA	001 019 053 134 162
SAMSUNG	009 042 054 056 057 060 062 066 067 092 096 150 155
SANSUI	044 047
SANYO	002 008 015 019 040 073 106 149 151 160
SBR	054 079 082
SCHAUB LORENZ	044 045 084 090 106 160
SCHNEIDER	029 039 042 049 054 091 096 109 148 155 160
SEG	042 096 148
SELECO 044 045 090 155
SHARP	049 050 058 075 148
SIEMENS	019 086 091 098 106 109 140
SINGER	155
SONY	039 048 051 052 077 081 156 157 158
SUNSTAR	039 148
SUPERTEC	148 155
SYLVANIA	039 053 148
TANDBERG	032 127
TEAC	039 044 148
TEC	148 155
TECHNICS	107 147
TELEFUNKEN	004 007 016 024 026 038 044 045 090 128 132 133
TELERENT	147 148
TENSAI	148 155
THOMSON	016 020 044 045 047 090 126 128 133 141
THORN	044 085 090 110 135
THORN-FERGUSON	004 022 023 044 083 085 090 094 100 104 108130 131 133 135 149 155 156 157 158 160 162
TOSHIBA 009 044 045 053 080 090 153 155
TRANSONIC 155
UHER	042 044 096
ULTRAVOX	139 155 159 160
UNITECH	042
UNIVERSUM	147 148 149 155 156 157 158 160
W.WESTINGHOUSE	160
WATSON	155 159
WELTBLICK	155
WHITE WESTINGHOUSE	139
YAMAHA	036 044
YOKO	042 098 148 155
ZANUSSI 044 045 090
ZENDER	090

Merknaam Codenummers (3 cijfers)

AIWA 072 111 118 156	170
AKAI 050 177 184
ARCAM 220
AUDIOMECA 220
BSR 044 064
CALIFORNIA AUDIO 015	109
CAPETRONIC 070
CROWN 042
DENON	187 188 212
FISHER	023 055 057 068
FUNAI	126
GOLDSTAR (LG)	016 087
GRUNDIG	220 224 225 226 227
HAITAI	099 214
HARMAN KARDON	001 002 025 040 054 190 218 219
HITACHI	049 093
JVC	029 176 195 196
KENWOOD	014 020 023 030 062 078 079 148 151 176 178 181
KYOCERA	012
LINN	220
LUXMAN	018 035 077 102
MAGNAVOX	039 051 113
MARANTZ	043 051 058 084 191 192 193
MBL	184 062
MCINTOSH	194
MERIDIAN	220
MISSION	051
MITSUBISHI	032
MITSUMI	152
NAD	013 074 197 198
NAIM 220
NAKAMICHI 199 200	201 225
NEC	021 069
ONKYO	037 038 045 046 171 175 202 203
PANASONIC	015 075 109 119 158 183 204
PHILIPS	039 051 138 149 209
PIONEER	017 036 071 094 096 100 112 123 131 160 161 162 215
PRIMARE
PROTON	051 210
REALISTIC	049 056 057 058 093 095 104 105 108 164 166
REVOX	220 229
ROTEL	051
SAE 051
SAMSUNG	028
SANSUI	047 051 081 134 157 172
SANYO	033 057 068 082 095 168
SHARP	020 058 073 105 114 151 159 167 180 181
SHERWOOD	003 026 027 041 058 105 133 230 231 232 233
	234 235 236 237 238 239 240 241 242 243
SIGNATURE	040
SONY	060 103 115 116 118 132 139 163 205 206 207 208 212 217
T&A	221
TEAC	011 022 048 058 085 086 106 107 110 121 137 146 154
TECHNICS	244 245 246 247 248 249 250
THETA DIGITAL	039
THOMSON	217

Codetabel: CD (vervolg)

Merknaam Codenummers (3 cijfers)

THORENS 220
TOSHIBA 013 074 097 151 155 173
UNIVERSUM (QUELLE) 220 222 223
YAMAHA 019 031 053 061 135 169

Codetabel: CBL

Merknaam Codenummers (3 cijfers)

BT CABLE 007
CABLETIME 008 011 012	016
CLYDE CABLE VISION 017
DECSAT CANAL	010
FILMNET 018 019 020
FRANCE TELECOM	013 021
GEC	017
JERROLD	001 022
MOVIE TIME	028
NSC	028
PHILIPS	023
PIONEER	002
SALORA	003
SAMSUNG	002 024
SATBOX	004
SCIENTIFIC ATLANTA	005 006 025 026
STS	028
TELESERVICE	011 014
TUDI	027
UNITED CABLE	001
VISIOPASS	009
WESTMINSTER CABLE	007
ZENITH	014

Merknaam Codenummers (3 cijfers)

AIWA 141
AKAI 033
ALBA 001 017 024 056	070 111 115 117 126
AMSTRAD 071 097 128	132
ANKARO 051 121 133
ASTRA 068 098 099
ASTRO	175 176 177 178 179 180 181 182
BLAUPUNKT	038 090
BRUNS	133
BUSH	024 048 056 070 077 106 126
BUSH(UK)	053
CAMBRIDGE	060
CAMBRIDGE ARD200	104
ECHOSTAR	016 021 047 050 065 066 072 086 131
ELTASAT	059
FERGUSON	045 048 052 053 063 064 067 077 106 108 111 124
FINLUX	009 010
FTE	080 136 137
FUBA	014 047 121 128 131
G SAT	130
GALAXIS	133
GOLDSTAR	079 107
GOODMANS	111
GRAETZ	088 099
GRANADA	099
GRUNDIG	003 038 053 067 090
HIRSCHMANN	009 038
HITACHI	106 111 120
HUTH 133
IMPERIAL	126
ITT	067 069 099 120 123
ITT-NOKIA 021 067 088	099 120 123
KATHREIN 001 033	080 081 090 091 096 100 110 112 114 118
KOSMOS	080
LEMON	161
LENCO	079
LOEWE	174
LORENZEN	160 161 162 163 164
LUXOR	043 088 095 099 120 123 125 129 130 131
MARANTZ	033
MASPRO 002 049 053	093 096 106 108 113
METZ	090
MINERVA	090
MITSUBISHI	090
MULTISTAR	080
NEC	030 036 046 073
NOKIA 067 088 099 105	120 123
NORSAT	046
OTTO VERSAND	090
PACE	011 048 053 063 064 067 124
PACE MSS SERIES	067
PANASONIC	031 124
PHILIPS	019 032 033 053 121 124
PTT TELECOM	041
QUADRAL	165 166 167 168 169 170 171 172 173
QUELLE	090

Codetabel: SAT (vervolg)

Merknaam Codenummers (3 cijfers)

RADIOLA 053
RADIX 047
SAKURA 054 057
SALORA 034 068 088 095	099 120 130 131
SAMSUNG 080 127 132
SAT 127
SCHAUB LORENZ 088 099
SCHNEIDER	053
SIEMENS	038 090
SKY MASTER	133
SKYLAB	121
TANDBERG	008
TANDY	085 122
TECHNISAT	005 006 028 047 084 102 103
TELECOM	041
TELEFUNKEN	083
THORN-FERGUSON	023 045 048 052 053 063 064 067
VORTEC	082 083 132 142
WISI	004 022 026 027 047 123 127 131
ZEHNDER	080 127
ZENITH	044

Codetabel: DVD

Merknaam Codenummers (3 cijfers)

CALIFORNIA AUDIO	040
DENON	002 019 022 034
GE	003 004
GOLDSTAR (LG)	005
HARMAN KARDON	001 032
JVC 006
KENWOOD	007
MAGNAVOX	009 033
MARANTZ	033
MITSUBISHI	023 036
NAD	010
ONKYO	015
PANASONIC	024 025 034 035
PHILIPS	033
PIONEER	012 020 038 041 042
RUNCO	027
SAMSUNG 031
SANYO	013
SHARP	021 028
SONY	014 029
TECHNICS	026
THOMSON 003 004 051
TOSHIBA	033
YAMAHA 016 017 030

SYMPTOOM OORZAAK OPLOSSING

Apparaat werkt niet wanneer de • Geen netspanning • Controleer lichtnetaansluiting netschakelaar wordt ingedrukt • Controleer of er spanning op het stopcontact staat
Display licht op maar geen • Onderbroken ingangssignaal • Controleer alle aansluitingen geluid en geen beeld • Muting ingeschakeld • Druk op muting• Volume is geheel teruggedraaid • Draai het volume omhoog
Geluid hoorbaar maar display licht niet op	• Display helderheid uitgeschakeld	• Volg de aanwijzingen over de helderheid van de display op pagina 25
Geen enkele luidspreker werkt; lichtnetindicatie rood	• Versterker beveiliging actief, kortsluiting• Versterker beveiliging actief, intern probleem	• Controleer luidsprekerverbindingen op kortsluiting• Neem contact op met uw leverancier
Geen geluid uit surround en centrum luidsprekers	• Onjuiste surroundfunctie• Onjuiste configuratie • Controleer de luidsprekerfunctie• Stereo of mono programma• Luidsprekers verkeerd aangesloten	• Kies een andere functie dan stereo• Bij Dolby surroundfuncties kan geen informatie voor achterkanalen aanwezig zijn• Controleer luidspreker aansluitingen eventueel met testsignaal
Apparaat reageert niet op de afstandsbediening	• Zwakke batterijen in afstandsbediening• Verkeerde apparaat gekozen• Sensor afstandsbediening geblokkeerd	• Vervang batterijen• Druk op AVR• Controleer of de sensor op de voorzijde niet wordt afgedekt door een voorwerp of meubel
Intermitterende brom in de tuner	• Lokale interferentie	• Verplaats het apparaat of de antenne, uit de buurt van computers, TL-buizen, motoren of andere elektrische apparaten
Indicatie in kanaalaanduiding knippert; display en audio stopt	• Digitale audiosignaal pauzeert	• Hervat weergave DVD• Controleer of een digitaal signaal naar de ingang wordt gestuurd
Gecodeerde HDCD disc activeert indicatie niet	• Surroundfunctie is in gebruik, • Kies 'Surround uit'of analoge ingang gekozen	• Maak een digitale verbinding met de CD-speler en gebruik deze

Processor resetten

In het zeldzame geval dat de werking van het apparaat en/of de display niet normaal lijkt kan de oorzaak liggen in een foutieve werking van het geheugen of de microprocessor.

Om dat te corrigeren neemt u de stekker van het apparaat uit het stopcontact en wacht minimaal drie minuten voordat u deze weer in het stopcontact steekt. Controleer nu de werking van het apparaat. Werkt het nog steeds niet goed, dan kan een reset noodzakelijk zijn.

Daarmee wordt het gehele systeemgeheugen van de AVR 5000 inclusief alle instellingen van de tuner, uitgangsniveaus (componentenniveaus) en de gegevens voor luidsprekercombinaties, verwijderd. Zet eerst het systeem aan met standby

1. Druk vervolgens tegelijk op klankregeling

6 en RDS 12.

Het systeem zal nu automatisch activeren met de melding RESET in de display. Denk er aan dat na deze handeling alle instellingen van het systeem en de tuner opnieuw moeten worden gemaakt.

Opmerking: het resetten van de processor zal alle instellingen die u heeft gemaakt wissen: uitgangsniveaus van de luidsprekers, de uitgangsniveaus, surroundfuncties, toewijzing van de digitale ingangen en de opgeslagen radiozenders. Na het resetten keert het apparaat terug in de fabrieksinstelling en moeten alle instellingen opnieuw worden gemaakt.

Functioneert het systeem nu nog steeds niet goed, dan kan een elektrische ontlading er verantwoordelijk voor zijn dat de processor en/of het geheugen is vernield.

Raadpleeg in dat geval de Harman Kardon technische dienst.

Audio gedeelte

Stereo

Continu nominaal vermogen (FTC)

80 watt per kanaal, 20 Hz – 20 kHz,

@ <0,07% THD, beide kanalen uitgestuurd in 8 ohm

Vijf kanaals surroundfuncties

Vermogen per kanaal

Front L&R kanalen:

70 watt per kanaal,

Ingangsgevoeligheid/impedantie

Lineair (lijnniveau) 200 mV/47 kohm

Signaal/ruis-afstand (IHF-A) 95 dB

Surround overspraak

Analoge opname 40 dB

(Pro Logic, enz.)

Dolby Digital (AC-3) 55 dB

DTS 55 dB

Frequentiebereik

@ 1 W (+0 dB, -3 dB) 10 Hz – 100 kHz

High Instantaneous

Transiënt Intermodulatie

Vervorming (TIM) Onmeetbaar

Stijgtijd 16 μsec

Slew rate 40 V/μsec**

FM tuner

Afstembereik 87,5 – 108 MHz

Bruikbare gevoeligheid IHF 1,3 μsV / 13,2 dBf

Signaal/ruis-afstand Mono/stereo: 70/65 dB (DIN)

Vervorming Mono/stereo: 0,15/0,3%

Stereo kanaalscheiding 35 dB @ 1 kHz

Selectiviteit ±300 kHz: 65 dB

Spiegelonderdrukking 80 dB

MF onderdrukking 90 dB

MG tuner

Afstembereik 520 – 1611 kHz

Signaal/ruis-afstand 45 dB

Bruikbare gevoeligheid kamerantenne: 500 μsV

Vervorming 1 kHz, 50% mod.: 0,8%

Selectiviteit ±9 kHz: 30 dB

Video gedeelte

Videosysteem PAL/NTSC

Ingangsniveau/impedantie 1 Vtt / 75 ohm

Uitgangsniveau/impedantie 1 Vtt / 75 ohm

Video frequentiebereik 10 Hz – 8 MHz (-3 dB)

Algemeen

Lichnetspanning AC 220 – 240 V / 50 Hz

Opgenomen vermogen 78 W zonder signaal, 694 W maximum

Afmetingen (max)

Breedte 440 mm

Hoogte 167 mm

Diepte 435 mm

Gewicht 15,9 kg

Diepte inclusief knoppen, toetsen en aansluitingen.

Hoogte inclusief voetjes en chassis.

Alle technische gegevens kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Harman Kardon is een geregistreerd handelsmerk en 'Power for the Digital Revolution' is een handelsmerk van Harman International Industries, Inc.

EzSet is een handelsmerk van Harman International Industries, Inc.

(Patent nr. 5.386.478)

* Gefabriceerd onder licentie van Dolby Laboratories.

'Dolby', 'Pro Logic', 'AC-3' en het dubbele D symbool zijn handelsmerken van Dolby Laboratories. Confidential Unpublished Works. ©1992-1999 Dolby Laboratories, Inc. Alle rechten voorbehouden.

DTS en DTS Surround zijn handelsmerken van Digital Theater Systems Inc.

^†† UltraStereo is een handelsmerk van UltraStereo Corp.VMAx is een handelsmerk van Harman International Industries, Inc. en is een implementatie van Cooper Bauck Transaural Stereo patent onder licentie.

Logic 7 is een geregistreerd handelsmerk van Lexicon, Inc.

Crystal is een geregistreerd handelsmerk van Cirrus Logic Corp.

HCDC is een geregistreerd handelsmerk van Pacific Microsonics.

** Zonder ingangscompensatie en uitgangsisolatie netwerken.

harman/kardon
