TTL-8600 - Platenspeler ROADSTAR - Gratis gebruiksaanwijzing en handleiding

Type product	Platenspeler
Merk	Roadstar
Model	TTL-8600
Voeding	230 V AC, 50 Hz
Draaisnelheden	33 en 45 omw/min (toerenkeuzeschakelaar)
Toerentalregelaar	Ja, aan onderzijde met schroevendraaier instelbaar
Pick-up element	MM (magnetisch), vervangbaar
MM-versterker	Ingebouwd, schakelbaar (ON/OFF)
Aansluitingen	Audio (RCA) voor PHONO of AUX
Automatische toonarmterugkeer	Ja, bij einde plaat of via stop-toets
Toonarmhendel	Ja, voor optillen en laten zakken
Afdekkap	Ja, afneembaar met scharnieren
Schoonmaken	Met vochtig doekje (alleen water), geen sterke reinigingsmiddelen
Veiligheid	Dubbel geïsoleerd, niet blootstellen aan vocht of regen
Garantie	Bij schade door niet opvolgen handleiding vervalt garantie
Onderhoud	Pick-up naald en element vervangbaar; raadpleeg vakman

Veelgestelde vragen - TTL-8600 ROADSTAR

Hoe sluit ik de platenspeler aan op mijn stereo-installatie?

Sluit de audiostekkers (rood rechts, wit links) aan op de PHONO- of AUX-ingang van uw installatie. Zet de MM-AMP-schakelaar op OFF bij PHONO, op ON bij AUX. Sluit daarna de netkabel aan op 230V.

Welke draaisnelheid moet ik kiezen?

Gebruik de toerenkeuzeschakelaar: 33 omw/min voor LP's, 45 omw/min voor singles (gebruik SP-adapter voor 17"-single).

Wat is de functie van de MM-AMP-schakelaar?

Deze ingebouwde versterker compenseert het signaal. Zet op ON als uw installatie geen PHONO-ingang heeft (aansluiting via AUX). Zet op OFF als u PHONO-ingang gebruikt.

Hoe stel ik het toerental bij?

Het toerental kan met een kleine schroevendraaier worden ingesteld via de toerenregelaar aan de onderzijde van de platenspeler.

Heeft de platenspeler een automatische stop?

Ja, aan het einde van de plaat keert de toonarm automatisch terug en stopt het plateau. U kunt ook handmatig op de stop-toets drukken.

Hoe vervang ik de pick-upnaald?

Leg de toonarm op de houder, verwijder de beschermkap. Trek de naald in richting A eruit. Plaats een nieuwe naald in omgekeerde volgorde en steek de beschermkap terug.

Hoe reinig ik de platenspeler?

Maak het apparaat schoon met een vochtig doekje (alleen water). Gebruik geen politoeren of sterke reinigingsmiddelen. Trek eerst de stekker uit het stopcontact.

Wat moet ik doen als de toonarm niet goed beweegt?

Controleer of de toonarmklem is ontgrendeld en de beschermkap van de naald is verwijderd. Gebruik de toonarmhendel om de arm te heffen en te zakken. Forceer niets.

Kan ik de platenspeler aansluiten op een versterker zonder PHONO-ingang?

Ja, zet de MM-AMP-schakelaar op ON en sluit aan op AUX-ingangen. De ingebouwde versterker zorgt voor het juiste signaalniveau.

Wat is de garantie op dit product?

Bij schade door het niet opvolgen van de handleiding vervalt het recht op garantie. Voor volgschades is Conrad niet aansprakelijk. Bewaar de handleiding goed.

GEBRUIKSAANWIJZING TTL-8600 ROADSTAR

Alle rechten, ook vertalingen, voorbehouden. Niets uit deze uitgave mag worden verveelvoudigd, opgeslagen in een automatische gegevensbestand, of openbaar gemaakt, in enige vorm of op enige wijze, hetzij elektronisch, mechanisch, door fotokopieën, of op enige andere manier, zonder voorafgaande schriftelijke toestemming van CONRAD ELECTRONIC NEDERLAND BV. Nadruk, ook als uittreksel is niet toegestaan. Druk- en vertaalfouten voorbehouden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het in druk gaan. Wijzigingen in de techniek en uitvoering voorbehouden.

Windmolenweg 42, 7548 BM Boekelo

Internet: www.conrad.nl

E-mail: [e-mail]

Belangrijk! Beslist lezen!

Deze gebruiksaanwijzing is een integraal onderdeel van dit product. Er staan belangrijke aanwijzingen in betreffende de ingebruikneming en het gebruik.

Lees deze gebruiksaanwijzing zorgvuldig door! Bij schades, die ontstaan door het niet opvolgen van de handleiding, vervalt het recht op garantie. Voor volgschades, die hieruit ontstaan zijn wij niet aansprakelijk.

Bewaar deze gebruiksaanwijzing zorgvuldig!

Inhoudsopgave

pagina

Introductie 3

Veiligheidsaanwijzingen 3

Bedieningselementen 4

Onderhoud en verzorging 5

Netaansluiting 5

Vervangen van de pick-up-naald 6

Vervangen van het pick-up-element 6

MM-versterker 7

Toerenregelaar 7

Voorbereiding voor gebruik 7

Beluisteren van platen 8

Introductie

Geachte klant,

Hartelijk dank voor de aankoop van dit product.

Uw apparaat werd onder inachtneming van de strikte ROADSTAR-kwaliteitsvoorschriften vervaardigd.

Lees eerst deze gebruiksaanwijzing volledig en zorgvuldig door voordat u de platenspeler TTL-8600 in gebruik neemt.

U dient zich beslist te houden aan de aanwijzingen betreffende de veiligheid en het gebruik.

Bij vragen kunt u zich wenden tot onze Technische helpdesk:

Nederland: Tel. [phone]

e-mail: [e-mail]

VEILIGHEIDSAANWIJZINGEN

Het uitroepteken in de driehoek wijst de gebruiker op belangrijke aanwijzingen betreffende de bediening en onderhoud in deze handleiding, die u beslist moet opvolgen.

Het flitssymbool in de driehoek wijst de gebruiker op "gevaarlijke spanningen" op sommige vrijliggende onderdelen in het apparaat.

Om het gevaar van een elektrische schok uit te sluiten, moet u de behuizing in geen geval verwijderen. Binnenin bevinden zich geen door de gebruiker zelf te repareren onderdelen. Reparaties mogen alleen uitgevoerd worden door een geautoriseerde reparateur.

Stel het apparaat niet bloot aan vochtigheid of regen. Haal bij onweer de netstekker uit.

Plaats het apparaat op een plek waarbij het onbelemmerd geventileerd kan worden. Zet het niet op een tapijt of in de buurt van gordijnen en bouw het niet in een b.v. boekenkast

Stel het apparaat noch aan direct zonlicht noch aan warmtebronnen bloot.

1. SP-adapter
2. Draaiplateau
3. Toonarm
4. Toonarmhendel
5. Toonarmhouder
6. Pick-upelement
7. Toeren-keuzetoets (33/45 omw/m)
8. Afdekkap
9. AC-netkabel
10. Autoaansluitingen
11. Stop-toets
12. MM-versterkerschakelaar

13. Toerentalregelaar

14. Dit soort elektronische producten mogen nooit blootgesteld worden aan extreme temperaturen of hoge vochtigheid. Plaats het apparaat bijvoorbeeld niet in de badkamer of in de buurt van kookapparaten of verwarmingslichamen.

15. Indien nodig kan het apparaat met een vochtig doekje (alleen water) schoongemaakt worden. Trek eerst de netstekker uit het stopcontact! . Gebruik nooit politoeren of sterke reinigingsmiddelen, daarmee wordt de behuizing van het apparaat aangetast.
16. Deze installatie werd onder inachtneming van de hoogste internationale standaards ontwikkeld en vervaardigd.. Desondanks dient u bij het omgaan met alle elektrische apparaten die op stroom werken bepaalde voorschriften in acht te nemen om een optimale functie en veiligheid te bereiken. Dit geldt vooral voor audioapparatuur.

JA... Lees de gebruiksaanwijzing voordat u de installatie in gebruik neemt.

JA... Overtuig u ervan, dat alle elektrische verbindingen, (inclusief de netstekker, verlengsnoer en de aansluitingen tussen de afzonderlijke onderdelen van dit apparaat) vakkundig en volgens de aanwijzingen van de fabrikant uitgevoerd zijn. Let op het juiste stroomveiligheidsvermogen.

JA... Indien u twijfel heeft over het installeren, functioneren of de veiligheidsvoorschriften van uw apparaat, neem dan contact op met een vakman. Hij kan u het beste helpen.

NEE...De ventilatieopeningen mogen nooit afgedekt worden - en plaats het apparaat vooral NIET in de nabijheid van gordijnen of op een zachte ondergrond, zoals tapijten. Door oververhitting kan het apparaat onnodig beschadigd raken en zijn levensduur verkorten.

NETAANSLUITING

Voordat u het apparaat inschakelt moet u eerst controleren of de plaatselijke netspanning overeenkomt met de werkspanning op het typeplaatje.

WERKING OP WISSELSTROOM (AC)

Dit apparaat werkt uitsluitend op een spanning van (AC) 230V / 50 Hz. Als u het apparaat op een andere stroombron aansluit kan het hierdoor beschadigd worden.

LET OP!

Om een elektrische schok te vermijden moet het apparaat van het elektriciteitsnet verwijderd worden indien het deksel afgehaald moet worden. Binnenin het apparaat bevinden zich geen onderdelen die door de gebruiker onderhouden moeten worden.

Raadpleeg bij problemen een gekwalificeerd servicepersoon.

Veiligheidsmaatregelen

Stel het apparaat niet bloot aan vochtigheid of regen.

Voedingsstroom: 230 V 50Hz - enkel wisselstroom (AC)

Dit symbool betekent dat het apparaat dubbel geïsoleerd is. Aansluiting aan aarde is niet noodzakelijk.

Leg de toonarm op de toonarmhouder en maak deze vast met de toonarmklem. Verwijder de beschermkap van de naald.

Trek de pick-upnaald in richting A om deze er uit te halen.

Plaats een nieuwe pick-upnaald, handel hiertoe in omgekeerde volgorde dan hiervoor beschreven. Steek de plastiekkap terug op de pick-upnaald.

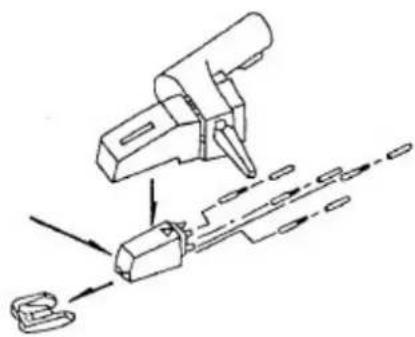

Leg de toonarm op de toonarmhouder en maak deze vast met de toonarmklem.

Verwijder de plastiekkap van de naald.

Verwijder, zoals hiervoor omschreven de pick-upnaald. Trek het pick-upelement naar onderen en verwijder deze uit de huls van het uitstekende toonarmgedeelte, waarbij u de huls met uw andere hand vasthoudt. Maak de klemmen van de verbindingsdraden los en onthoud hierbij welke draad op welke aansluiting hoort. Plaats een nieuw pick-up-element, sluit uiteraard eerst de draden aan. Schuif dan het pick-up-element voorzichtig in de huls van het uitstekende toonarmgedeelte (waarbij u deze aan de kanten vasthoud) tot het element inklikt.

Plaats de pick-up-naald terug op haar plaats zoals hiervoor beschreven.

Indien u het pick-up-element niet zelf kunt vervangen, raadpleeg dan een gekwalificeerde vakman, om schade aan de toonarm te voorkomen.

Dit apparaat bezit een ingebouwde compensatieversterker en kan zodoende ook op een muziekinstallatie aangesloten worden die niet over PHONO-bussen (platenspeler) beschikt.

Zet de MM-AMP-schakelaar op ON, indien uw muziekinstallatie geen PHONO-bussen heeft.

Zet de MM-AMP-schakelaar op OFF, indien uw muziekinstallatie wel PHONO-bussen heeft.

Het toerental kan bij deze platenspeler met een kleine schroevendraaier ingesteld worden.

Deze worden via de toeren-regelaar aan de onderzijde van de platenspeler veranderd.

VOORBEREIDING VOOR GEBRUIK

Haal de platenspeler voorzichtig uit de verpakking, bewaar de verpakking. Plaats de afdekkap in de twee scharnieren op de achterzijde van de platenspeler. De scharnieren moeten in de twee scharnierhouders op de achterzijde van de kap ingehangen worden.

Sluit de kap en druk stevig op het achterste gedeelte van de kap om te controleren of deze goed bevestigd is.

Lees voor de ingebruikneming deze gebruiksaanwijzing aandachtig door.

Aansluitingen

Voordat u uw stereo-installatie inschakelt, sluit u deze eerst als volgt aan:

Verbind de audiostekkers van de platenspeler met de AUX- of PHONO-ingangsbussen van uw muziekinstallatie.

Steek de rode stekker in de rechter bus en de witte stekker in de linker bus.

Zet de MM-AMP-schakelaar op de voor uw muziekinstallatie geschikte positie:

Zet de schakelaar op OFF, indien de platenspeler via de PHONO-bussen aangesloten is.

Zet de schakelaar op ON, indien de platenspeler via de AUX-bussen aangesloten is.

Plaats de netkabel in een AC-stopcontact (wisselstroom (AC) 230 V, 50 Hz).

U kunt nu het apparaat inschakelen.

Trek de netstekker uit het stopcontact indien u het apparaat langere tijd niet gebruikt.

Voorbereiding

Open de afdekkap van de platenspeler.

Ontgrendel de toonarmklem en verwijder de beschermkap van de naald.

Een plaat beluisteren

1. Zet de functiekeuzeschakelaar van uw muziekinstallatie op PHONO of AUX.
2. Plaats een LP op de as in het midden van het plateau. Gebruik een SP-adapter op de middenas, wanneer u een 17"-SP-plaat (17" single) wilt draaien.
3. Zet de toeren-keuzeschakelaar op 33 of 45 omw./min, overeenkomstig de opgelegde LP / single.
4. Ontgrendel de toonarm en verwijder de beschermkap van de naald.
5. Hef de toonarm via de toonarmhendel omhoog.
6. Zet de toonarm aan het begin van de plaat of een bepaalde titel.
7. Laat de toonarm voorzichtig via de toonarmhendel op de plaat zakken om de weergave te starten.
8. Aan het eind van de plaat gaat de toonarm automatisch terug op de houder en het plateau stopt met draaien.
9. Als u de plaat tijdens de weergave wilt stoppen drukt u op de stop-toets. De toonarm gaat automatisch terug op de houder en het plateau stopt met draaien.

Aanwijzing: Draai of stop het plateau niet handmatig. Als u het plateau beweegt of aanstoot zonder dat de toonarm vergrendeld is, kan dit de toonarm beschadigen.

Steek de beschermkap terug op de naald, wanner u het apparaat niet gebruikt.
