Type product	Elektrische boiler
Merk	Cointra
Model	TNC 80
Capaciteit	80 liter
Installatiepositie	Verticaal (wateraansluitingen naar beneden)
Afmetingen (ca.)	Hoogte: 850 mm, Diameter: 450 mm
Gewicht (leeg)	ca. 24 kg
Elektrische voeding	230 V / 50 Hz
Maximaal elektrisch vermogen	2000 W
Aansluitkabel	H05 V V F 3 x 1 mm, met Schuko-stekker
Maximale werkdruk	8 bar (veiligheidsklep opent bij 8 bar)
Aanbevolen waterdruk	Maximaal 5 bar (bij hogere druk reduceerventiel gebruiken)
Materiaal binnenketel	Geëmailleerd staal
Isolatie	Polyurethaanschuim
Thermostaat	Instelbaar met draaiknop
Veiligheidsklep	Inbegrepen, met terugslagklep en overdrukventiel
Bijgeleverde accessoires	Inlaatcombinatie (veiligheids- en terugslagklep)
Onderhoud	Mantel reinigen met niet-schurend middel; kalkaanslag verwijderen indien nodig
Garantie	Fabrieksgarantie via importeur Körössy Import
Ingebruikname	Eerst vullen met water, dan pas aansluiten op stroom

Veelgestelde vragen - TNC 80 COINTRA

Hoe installeer ik de boiler correct?

De boiler moet verticaal worden geplaatst met de wateraansluitingen naar beneden. Gebruik geschikte pluggen en schroeven voor het gewicht van de boiler (gevuld ca. 104 kg). Houd minimaal 25 cm vrije ruimte rondom voor onderhoud.

Kan ik de boiler ook horizontaal monteren?

Alleen de modellen TNC 80 H, TNC 100 H en TNC 150 H zijn geschikt voor horizontale montage. De standaard TNC 80 moet verticaal worden geïnstalleerd.

Wat moet ik doen voordat ik de boiler voor het eerst gebruik?

Open de afsluitkraan en laat de warmwaterkraan lopen tot alle lucht uit de leidingen is. Sluit pas daarna de stekker aan op het stopcontact. Laat het apparaat vervolgens minimaal 3 minuten doorspoelen met schoon water.

Hoe stel ik de watertemperatuur in?

Draai de knop op de thermostaat rechtsom voor een hogere temperatuur en linksom voor een lagere temperatuur. Het controlelampje brandt tijdens het verwarmen en gaat uit wanneer de gewenste temperatuur is bereikt.

Wat is de functie van de veiligheidsklep?

De veiligheidsklep beschermt tegen overdruk. Hij opent bij 8 bar. Regelmatig de hendel gebruiken om te controleren of de klep niet verstopt is. Sluit een afvoerslang aan op de uitgang van het ventiel.

Heeft de boiler onderhoud nodig?

De boiler is grotendeels onderhoudsvrij. Reinig de buitenmantel met een mild schoonmaakmiddel. Afhankelijk van de waterhardheid kan kalkaanslag ontstaan; laat dit dan door een vakman verwijderen.

Wat moet ik doen bij een hoge waterdruk?

Als de waterdruk hoger is dan 5 bar, moet u een reduceerventiel installeren vóór de boiler om schade te voorkomen.

Welk type elektrische aansluiting is vereist?

De boiler wordt geleverd met een Schuko-stekker. Gebruik een geaard stopcontact dat minimaal 1200 watt kan leveren en zekering heeft.

Hoe verwijder ik de boiler als hij niet meer gebruikt wordt?

Volg de plaatselijke regels voor afvalverwerking. Het product valt onder de WEEE-richtlijn en moet apart worden ingezameld. Lever het in bij een milieustraat of bij de leverancier bij aankoop van een nieuw apparaat.

Waar vind ik de contactgegevens voor garantie of service?

Neem contact op met de importeur Körössy Import via telefoon [phone] of e-mail [e-mail]. Adres: Dorpsstraat 33, 1657 AA Abbekerk, Nederland.

GEBRUIKSAANWIJZING TNC 80 COINTRA

Installatie, gebruik en onderhoud

COINTRA

Wij feliciteren u met de aanschaf van uw boiler. De electrische verwarmers van COINTRA die u gekozen heft, is ontworpen en geproduceerd met de grootst mogelijke zorg door onze specialisten en uitvoerig getest om aan al uw verwachtingen te voldoen.

Om de beste prestaties van uw nieuwe COINTRA elektrische water boiler en lange levensduur te garanderen, adviseren wij u om deze instructies in deze gebruiksaanwijzing nauwkeurig op te volgen.

Dit product voldoet aan EU richtlijn 2002796/EC

De afvalemmer met kruis erdoorheen zoals afgebeeld in het apparaat houdt in dat het product, aan het einde van de levensduur apart dient te worden afgevoerd, separaat van het huishoudelijke afval. Dit betekent dat het verwerkt dient te worden in milieustraat bij de afgedankte elektrische apparaten of dat u het af kunt geven bij de leverancier indien u een vergelijkbaar apparaat aanschaft.

De gebruiker is verantwoordelijk voor een correcte afvoer van het apparaat aan het einde van de levensduur hiervan.

De correcte inzameling van het apparaat, waardoor recycling hiervan mogelijk is, voorkomt mogelijk negatieve gevolgen voor het milieu en volksgezondheid, bovendien kan het restmateriaal als grondstof voor andere materialen worden gebruikt.

Voor meer gedetailleerde informatie kunt u zich wenden tot de lokale afvalverwerker of bij de leverancier waar u het product heeft aangeschaft.

Inhoudsopgave

1. INSTALLATIE, GEBRUIK EN ONDERHOUDS INSTRUCTIES......3

1.1 Algemene kenmerken....3
1.2. Installatie instructies....3
1.3. Plaatsing....3
1.4. Montage instructies....4
1.5. Installatie op het drinkwater systeem....4
1.6. Beschrijving van de veiligheidsklep.... 4
1.7. Electrische installatie 5
1.8. Ingebruikname....5
1.9. Onderhoud....5
1.10. Thermostaat aanpassing....5

1. Technische service
2. Elektrisch diagram
3. Installatie diagram

I. INSTALLATIE, GEBRUIK EN ONDERHOUDSINSTRUCTIES

Het goed functioneren van uw boiler hangt niet alleen af van de kwaliteit van het product maar ook van een correcte installatie door een erkend installateur.

1.1. Algemene Kenmerken

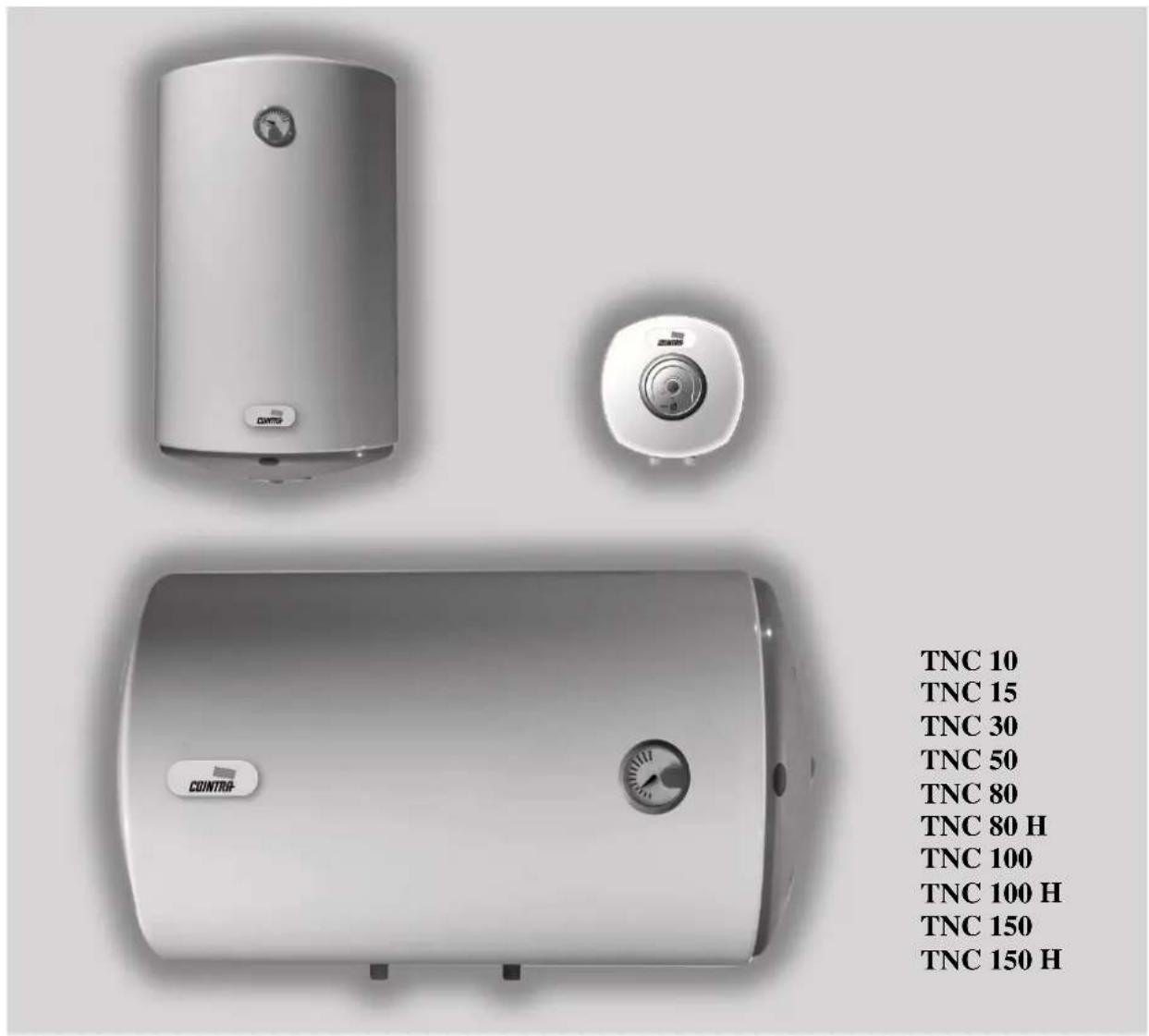

MODELLEN: TNC-10, TNC-15, TNC-30, TNC-50, TNC-80, TNC-80 H, TNC-100, TNC-100 H TNC-150, TNC-50 H

NOMINALE CAPACITEIT IN LITERS: 10, 15, 30, 50, 80, 100, 150

* Om rekening mee te houden bij de bevestiging van de muurankers.

1.2. Installatie instructies

Installatie dient te voldoen aan officiële regelgeving.

Let er vooral op dat de gekozen geiser de juiste is:

• Om naar tevredenheid te voldoen aan de behoefte aan warm water van de installatie.
• Voor de juiste netspanning en aansluitwaarde (zie de naamplaat van de boiler).
• Met betrekking tot de hydraulische druk in het netwerk die nodig is voor de werking.

1.3. Plaatsing

Plaats de boiler zo dicht mogelijk bij de warmwaterkranen, in de buurt van de gootsteen, maar NOOIT boven het fornuis.

De TNC elektrische water boiler dient altijd verticaal geïnstalleerd te worden met water aansluitpunten naar beneden gericht. Uitzondering hierop vormen de modellen TNC 80 H, TNC 100 H and TNC 150 H, die altijd horizontaal bevestigd worden, ook met de wateraansluitingen naar beneden gericht.

Voor uw gemak, eventuele reparatie of interne reiniging dient er minimaal 25 cm. Vrije ruimte te zijn tussen de buitenmantel van het apparaat en een willekeurig vast obstakel.

1.4. Montage instructies

Om de boiler aan de muur te bevestigen, gebruik hiervoor 2 pluggen en schroeven die geschikt zijn om het gewicht van de boiler te dragen als deze gevuld is met water. (Zie daarvoor de specificatie bij de Algemene kenmerken.)

1.5. Installatie op het drinkwater systeem

Sluit de boiler nog niet aan op netspanning!!! U kunt het apparaat pas aansluiten als het gevuld is met water!!!

Bij het installeren van leidingwerk, houdt u rekening met de basis regels voor roest preventie: "Gebruik geen koper of messing voor ijzer of staal in de water circulatie richting". Gebruik op de wateraansluitingen altijd Teflon tape indien u de leidingen monteert.

Bevestig de isolerende mantel van de koud water ingang (blauw) van de boiler op de hydraulische beveiliging met een afwaterventiel (meegeleverd bij de boiler). Installeer eventueel een afsluitkraan (niet meegeleverd).

Sluit de warmwater leiding aan op de het warmwater punt op de boiler.

De hydraulische beveiliging ( bijgeleverd bij deze boiler ), bevat een terugslagklep en een overdruk ventiel. Het ventiel opent zich bij een druk van 8 bar. Indien de waterdruk hoger is dan 5 bar dient u een reduceerventiel te installeren.

Het gebruik van terugslagkleppen kan een sterke drukverhoging tot gevolg hebben bij het verwarmingsproces. Het is daarom aan te bevelen om een afvoerslang aan de ontsnappingsventiel te bevestigen, deze slang dient vrij te hangen en onder een dalende hoek naar beneden gevoerd te worden.

Het legen met behulp van de hendel kan worden uitgevoerd met behulp van het bijbehorende ventiel.

Controleer altijd alle aansluitingen op waterdichtheid.

1.6. Beschrijving van de veiligheidsklep

1. – Hendel voor het afvoeren van water

2. – Uitgang van het ventiel

Richting van het koude water

Verzeker u van het feit dat het elektrische voltage 230 / 50 Hz is

Het netsnoer van de boiler is van het type "Schuko" met randaarde. Gebruik dit type stekker uitsluitend in een geaarde wandcontactdoos die bovendien een minimaal vermogen kan leveren van 1200 watt. Ook dient deze wandcontactdoos gezekerd te zijn.

Het netsnoer is van het type H05 V V F 3 x 1 mm wit.

1.8. Ingebruikname

Vul de boiler met water, door de afsluitkraan te openen en vervolgens de warmwaterkraan te laten lopen. Laat alle lucht ontsnappen uit de boiler en de leidingen, begin met de laagste tappunten in de woning en eindig met de hoogste.

Sluit nu de boiler aan op de wandcontactdoos met het netsnoer. Het waarschuwingslichtje gaat branden wat betekend dat het water wordt opgewarmd. Indien het lampje uit is betekend dit dat de ingestelde watertemperatuur bereikt is.

Spoel voor het eerste gebruik gedurende minimaal drie minuten het apparaat door met schoon water.

1.9. Onderhoud

De boiler is in principe onderhoudsvrij.

De mantel van de boiler kan met een normaal, niet schurend huishoudelijk reinigingsmiddel worden afgenomen.

Afhankelijk van de gebruiksintensiteit en de samenstelling van het leidingwater kan zich in de ketel kalkaanslag vormen.

Bedien de inlaatcombinatie regelmatig (draai de kraan op de inlaatcombinatie dicht en weer open) om te testen of deze niet geblokkeerd wordt door verontreiniging.

1.10. Thermostaat aanpassing

Om de temperatuur van het water te verhogen draait u de draaiknop met de klok mee, en tegen de klok in om de ingestelde temperatuur te verlagen.
