GEBRUIKSAANWIJZING ST65E Junkers

Installatie- en onderhoudshandleiding

ST65E

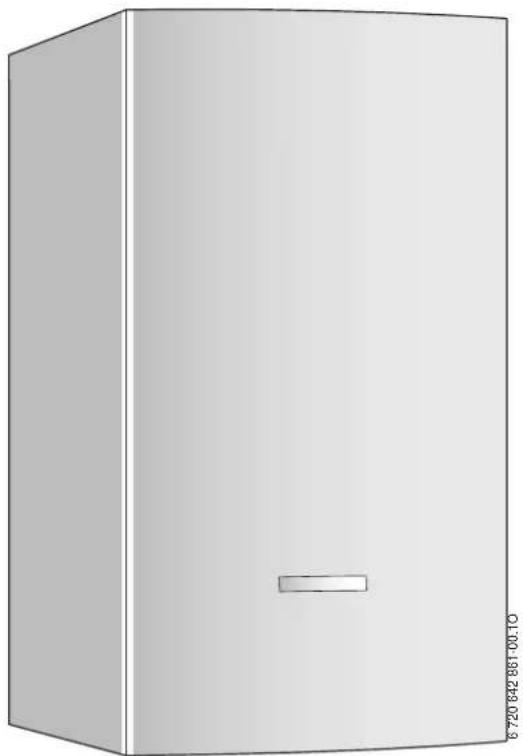

Indirect verwarmde boiler

1 Veiligheidsaanwijzingen en toelichting van de symbolen 3

1.1 Uitleg van de symbolen 3

1.2 Veiligheidsvoorschriften 3

2 Gegevens betreffende de boiler 4

2.1 Gebruik 4

2.2 Gebruik volgens de voorschriften 4

2.6 Aanwijzingen werking 4

2.7 Bouw- en aansluitmaten 5

3.3 Opstellingsplaats 8

3.4 De waterleidingen op lekken controleren 8

3.5 Montage 8

3.5.1 Montage naast het cv-toestel 9

3.5.2 Montage onder het cv-toestel 10

3.5.3 Aansluiting aan cv-zijde 11

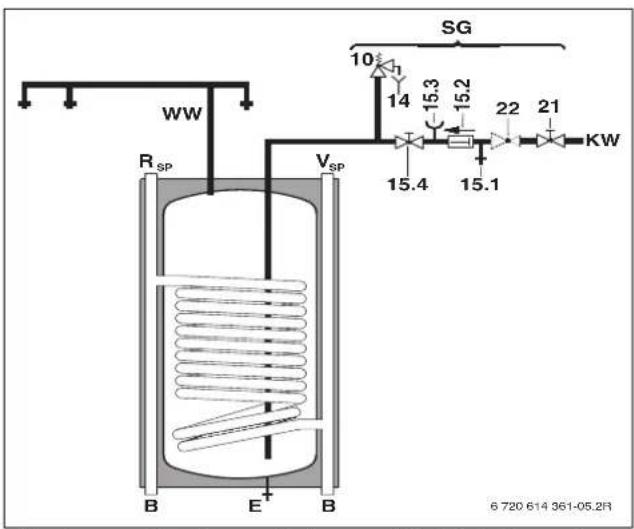

3.5.4 Waterzijdige aansluiting 11

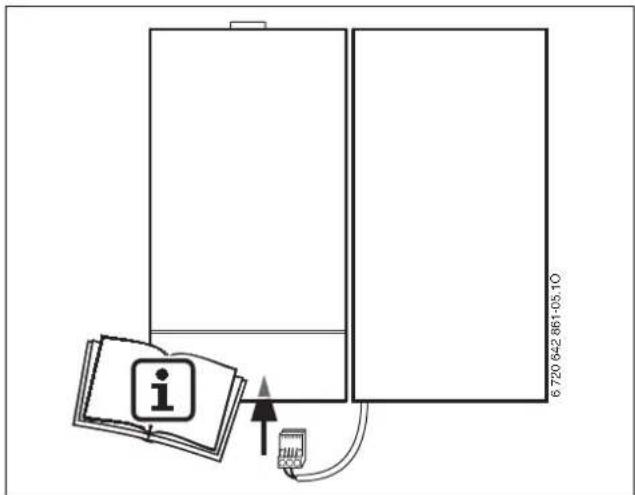

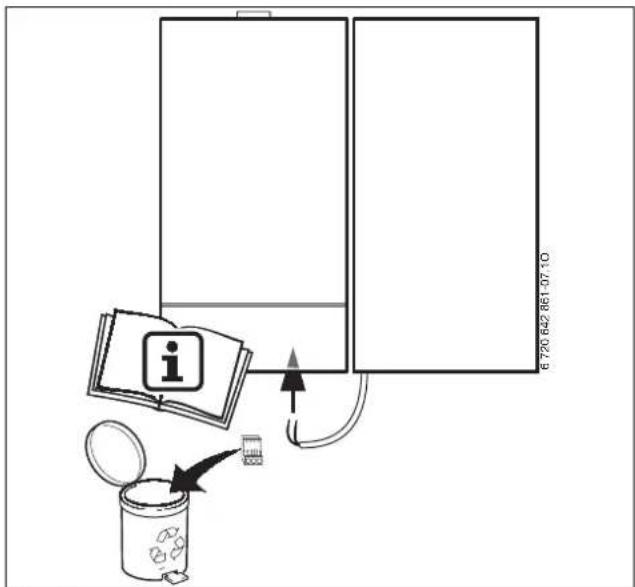

3.6 Elektrische aansluiting 12

4 Inbedrijfname 13

4.1 Uitleg door de installateur aan de gebruiker 13

4.2 In gebruik nemen 13

4.2.1 Algemeen 13

4.2.2 Boiler vullen 13

4.2.3 Doorstroombegrenzing 13

4.3 Boilertemperatuur instellen 13

5 Buiten bedrijf stellen 14

5.1 De boiler buiten bedrijf stellen 14

5.2 De cv-installatie bij vorstgevaar buiten bedrijf stellen 14

6 Milieubescherming 14

7 Inspectie en onderhoud 14

7.1 Advies voor de gebruiker 14

7.2 Onderhoud en herstelling 14

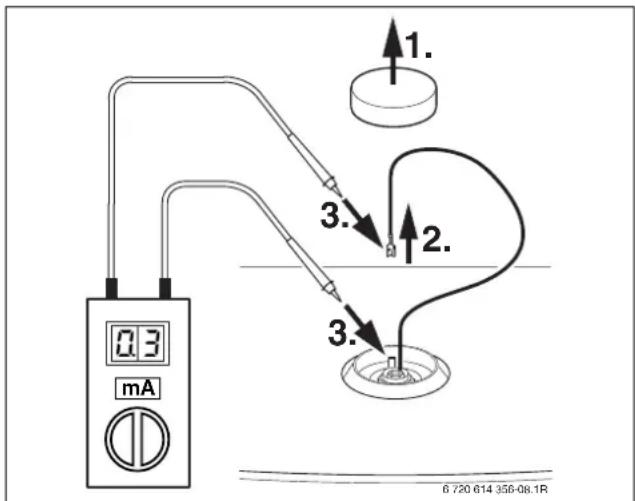

7.2.1 Veiligheidsanode (magnesiumanode) 14

7.2.2 Aftappen 15

7.2.3 Ontkalking/reiniging 15

7.2.4 Opnieuw in gebruik nemen 15

7.3 Functiecontrole 15

8 Storingen 15

1 Veiligheidsaanwijzingen en toelichting van de symbolen

1.1 Uitleg van de symbolen

Waarschuwingssymbolen

Veiligheidsinstructies worden omkaderd en aangegeven met een uitroepteken in een gevarendriehoek met grijze achtergrond.

Bij gevaar door elektriciteit wordt het uitroepteken in de gevarendriehoek vervangen door een bliksemsymbool.

Signaalwoorden geven de soort en de mate van de gevolgen aan indien de maatregelen ter voorkoming van het gevaar niet worden nageleefd.

• OPMERKING betekent dat materiële schade kan ontstaan.
• VOORZICHTIG betekent dat licht tot middelzwaar li-chamelijk letsel kan ontstaan.
• WAARSCHUWING betekent dat zwaar lichamelijk letsel kan ontstaan.
• GEVAAR betekent dat levensgevaar kan ontstaan.

Informatiesymbool

Belangrijke informatie zonder gevaar voor personen en materialen, wordt tussen 2 lijnen geplaatst en aangegeven met een i-symbol in een vierkant.

Aanvullende symbolen

Symbool Betekenis

▶Handeling

→ Verwijzing naar andere plaatsen in het document of naar andere documenten

- Opsomming

1.2 Veiligheidsvoorschriften

Opstelling en ombouw

▶Laat de boiler alleen door een erkend installatiebedrijf installeren.
-Gebruik de boiler alleen voor het verwarmen van sanitair water.

Functie

▶Installatie- en onderhoudshandleiding respecteren, zodat de correcte werking gegarandeerd blijft.
- Sluit de veiligheidsgroep in geen geval af! Tijdens het opwarmen komt water uit de veiligheidsgroep.

Thermische desinfectie (anti-legionella)

Kortstondig bedrijf met tapwatertemperaturen hoger dan 60 °C absoluut bewaken of thermostatische mengkraan inbouwen.

Onderhoud

Aanbeveling voor de gebruiker: laat de cv-ketel en de boiler jaarlijks onderhouden door een erkend installateur. Het cv-toestel jaarlijks en de boiler jaarlijks of iedere twee jaar laten onderhouden (afhankelijk van de lokale waterkwaliteit).
▶Gebruik alleen originele onderdelen!

2 Gegevens betreffende de boiler

2.1 Gebruik

De boilers zijn bedoeld voor aansluiting op een cv-toestel met aansluitmogelijkheid voor een boilertemperatuursensor (NTC). Daarbij mag de maximale boilercapaciteit van de verwarming onderstaande waarden niet overschrijden.

Boiler maximale boilercapaciteit

ST65E 18 kW

Tabel 2

Bij verwarmingen met een hogere boilercapaciteit:

▶De boilercapaciteit tot de hierboven genoemde waarden begrenzen (zie de installatiehandleiding bij de verwarmingsketel).
Daardoor wordt de in-/uitschakelfrequentie van de verwarming verminderd en de boilerlaadtijd verkort.

2.2 Gebruik volgens de voorschriften

▶De boiler mag uitsluitend worden gebruikt voor het verwarmen van drinkwater.

Een andere toepassing is niet toegelaten. Daaruit resulterende schade valt niet onder de fabrieksgarantie.

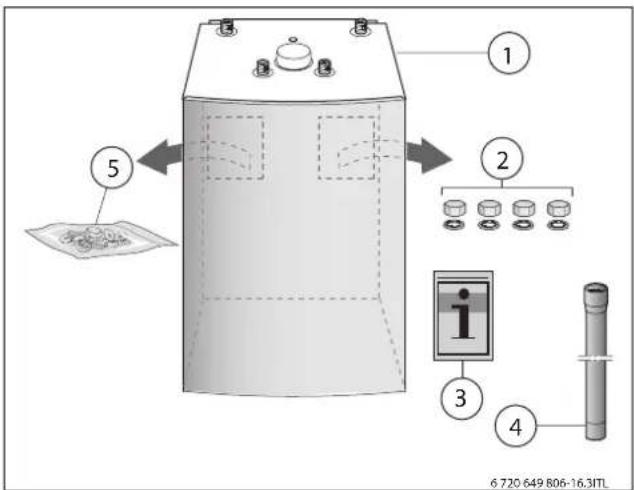

2.3 Leveringsomvang

1 2 3 4 5 6 720 649 806-16.3TL

Afb. 1

1 Boiler
2 Blindkappen
3 Documenten
4 Dompelbuis
5 Montageset

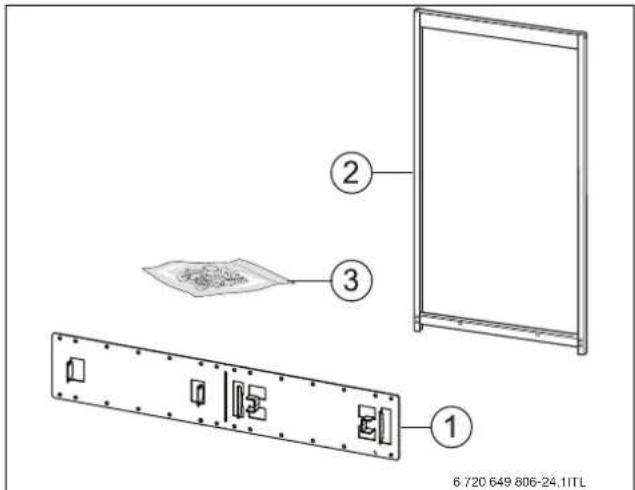

Optionele toebehoren: 8 718 540 942 Montageset voor gemeenschappelijke ophanging van toestel en boiler.

② ③ ① 6 720 649 806-24.1ITL

Afb. 2 Optionele toebehoren: 8 718 540 942

1 Ophangrail
2 Wandafstandhouder
3 Montageset

2.4 Uitvoering

• Boilertemperatuursensor (NTC) met aansluitstekker naar de aansluiting op de verwarming met NTC-aansluiting.
  • Geëmailleerd boilervat
• Magnesium anode
• Aan alle kanten cfk- en fkw-vrije hardschuim isolatie
• De ommanteling bestaat uit gecoat plaatstaal

2.5 Bescherming tegen corrosie

Aan de tapwaterzijde zijn de boilers met een homogeen verbonden emaillering uitgevoerd. De coating is ten op-zichte het gebruikelijke drinkwater en installatiemateriaal neutraal. Als extra beveiliging is een magnesiumanode ingebouwd.

2.6 Aanwijzingen werking

• Tijdens het tappen van water koelt de boilertemperatuur onderin ca. 8 °C tot 10 °C af, voordat het cv-toestel de boiler weer bijverwarmt.
• Bij veelvuldig, kort op elkaar volgend tappen kan een overschrijding van de ingestelde boilertemperatuur en een verandering van de verwarmingslagen boven in het boilervat ontstaan. Dit is systeemafhankelijk en kan niet worden veranderd.

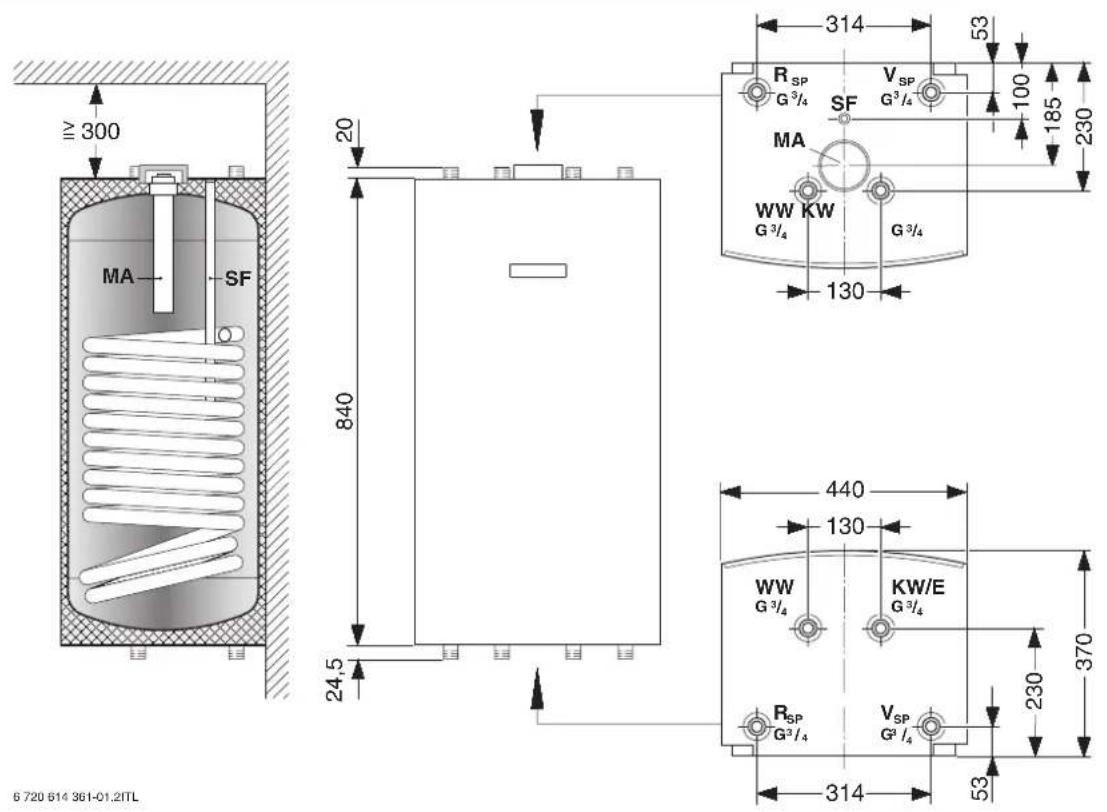

2.7 Bouw- en aansluitmaten

≥ 300 MA SF 20 840 24,5 6 720 614 361-01.2TL RSP G³/₄ SF VSP G³/₄ MA WW KW G³/₄ G³/₄ 314 53 100 185 230 130 440 130 WW G³/₄ KW/E G³/₄ RSP G³/₄ VSP G³/₄ 314 53 230 370

Afb. 3
E Lediging
KW Aansluiting koud water G ^3/4 (buitendraad)
MA Magnesiumanode
R_SP Boilerretour - G 34 (buitendraad)
SF Boilertemperatuursensor (NTC)
V_SP Boileraanvoer G 3/4 (buitendraad)
WW Warmwaterafvoer G 3/4 (buitendraad)

WAARSCHUWING: Waterschade!
▶Voor het vullen van de boiler de blindkap op de niet benodigde aansluitingen monteren.

Anode vervangen:
▶ De afstand ≥ 300 mm tot het plafond aanhouden.
▶Bij het vervangen alleen een geïsoleerde inbouwbare staafanode gebruiken.

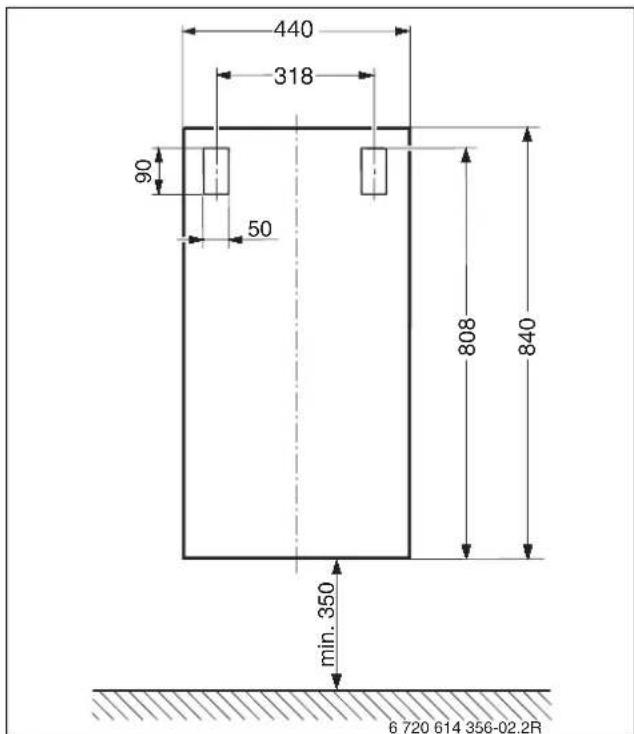

Bevestigingspunten achterwand boiler

440 318 90 50 808 840 min. 350 6 720 614 356-02.2R

Afb. 4

Boilertype ST65E
Warmtewisselaar (verwarmingsspiraal):
Aantal windingen 12
Inhoud verwarmingswater l 4,3
Verwarmingsoppervlak m	2	0,8
Maximale cv-watertemperatuur °C 110
Maximale werkdruk warmtewisselaar bar 4
Maximale capaciteit verwarmingselementen bij:
- t_V = 80 °C en t_Sp = 45 °C	kW	18
- t_V = 80 °C en t_Sp = 60 °C	kW	14
Maximaal permanent vermogen bij:
- t_V = 80 °C en t_Sp = 45 °C	l/h	438
- t_V = 80 °C en t_Sp = 60 °C	l/h	246
Hoeveelheid circulatiewater waar rekening mee wordt gehouden	l/h	764
Vermogenskengetal1) Conform NBN D 20-001
bij t_V = 80 °C (maximale boilercapaciteit)	N_L	0,5
Minimale opwarmtijd van t_K = 10 °C tot t_Sp = 60 °C met t_V = 85 °C bij:
- 18 kW boilercapaciteit	min	20
- 14 kW boilercapaciteit	min	22
Boilerinhoud:
Effectieve inhoud l 63
Nuttige hoeveelheid tapwater (zonder naladen)2) t_Sp = 60 °C en
- t_Z = 45 °C	l	76,5
- t_Z = 40 °C	l	89,2
Maximale doorstromingshoeveelheid	l/min	10
Maximale bedrijfsdruk water	bar	10
Min. maatvoering van de veiligheidsgroep	DN	15
Overige gegevens
Energieverbruik in standby-stand (24 h)2)	kWh/d	1,8
Leeggewicht (zonder verpakking)	kg	47

Tabel 3
1) Het vermogenskengetal N_L geeft het aantal volledig te verzorgen woningen met 3,5 personen, een normale backuip en twee verdere tappunten aan. N_L werd overeenkomstig NBN D 20-001 bij t_Sp = 60 ^ , t_Z = 45 ^ , t_K = 10 ^ en bij de maximale capaciteit verwarmingselementen bepaald. Bij verminderde verwarmingscapaciteit en kleinere hoeveelheid circulatiewater wordt N_L dienovereenkomstig kleiner.
2) Er is geen rekening gehouden met de verdelingsverliezen buiten de boiler.

t_K = Aanvoertemperatuur koud water

t_Sp = Boilertemperatuur

t_v = Aanvoertemperatuur

t_z = Uitstroomtemperatuur warm water

Continu vermogen tapwater:

• De aangegeven continue vermogens hebben betrekking op een cv-aanvoertemperatuur van 80 °C, een uitlooptemperatuur van 45 °C en een koudwateraanvoertemperatuur van 10 °C bij maximale boilercapaciteit (boilercapaciteit van de verwarming minstens zo groot als de capaciteit van de verwarmingselementen van de boiler).
• Een vermindering van de aangegeven doorstromingshoeveelheid c.q. de boilercapaciteit of aanvoertemperatuur heeft een vermindering van het continu vermogen alsmede het capaciteitskengetal (N _L ) tot gevolg.

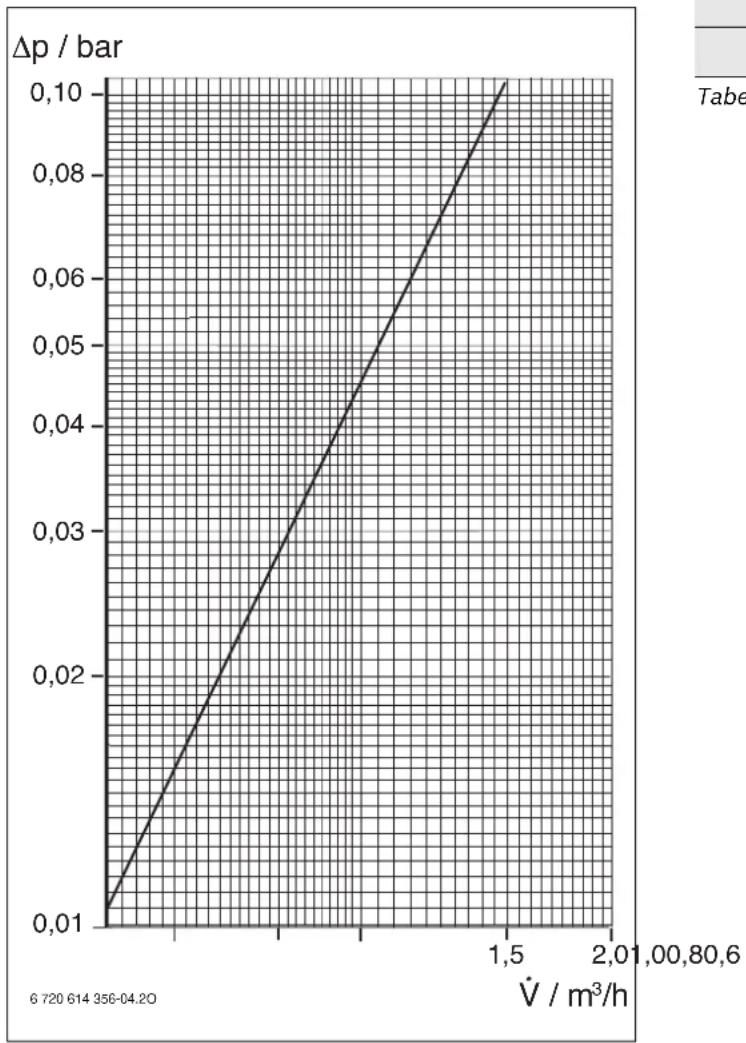

Drukverlies verwarmingselement in bar

Afb. 5
Δp Drukverlies
Hoeveelheid cv-water

In het diagram is geen rekening gehouden met drukverliezen aan de netkant.

Meetwaarden van de boilertemperatuurvoeler (NTC)

Boilertemperatuur Sensorweerstand
°C Ω
20 14772
26 11500
32 9043
38 7174
44 5730
50 4608
56 3723
62 3032
68 2488

Tabel 4

3 Installatie

3.1 Voorschriften

Neem voor de inbouw en het gebruik de geldende voorschriften, richtlijnen en normen in acht:

Nederland:

• AVWI NEN 1006

- En nationale en plaatselijke voorschriften

België:

- De geldende normen van Belgaqua

- En nationale en plaatselijke voorschriften

3.2 Transport

▶De boiler steeds rechtop vervoeren.

▶Zet de voorraadtank bij het transport niet hard neer.

▶Neem de voorraadtank pas op de opstellingsplaats uit de verpakking.

3.3 Opstellingsplaats

VOORZICHTIG: Schade door spannings-scheuren

▶Plaats de boiler in een vorstvrije ruimte.

3.4 De waterleidingen op lekken controle- ren

OPMERKING: Beschadigingen van de email-laag door overdruk!

▶Voordat de boiler wordt aangesloten, de waterleidingen met het 1,5-voudige van de toegestane bedrijfsdruk, op lekken controleren.

3.5 Montage

De boiler en het cv-toestel kunnen naast elkaar of boven elkaar worden gemonteerd. Bij de montage naast het cv-toestel moeten de bovenste aansluitingen van de boiler met blinkkappen worden uitgerust. Bij de montage onder het cv-toestel moeten de onderste aansluitingen van de boiler met blindkappen worden uitgerust.

▶De aansluitleidingen spanningsvrij monteren.

3.5.1 Montage naast het cv-toestel

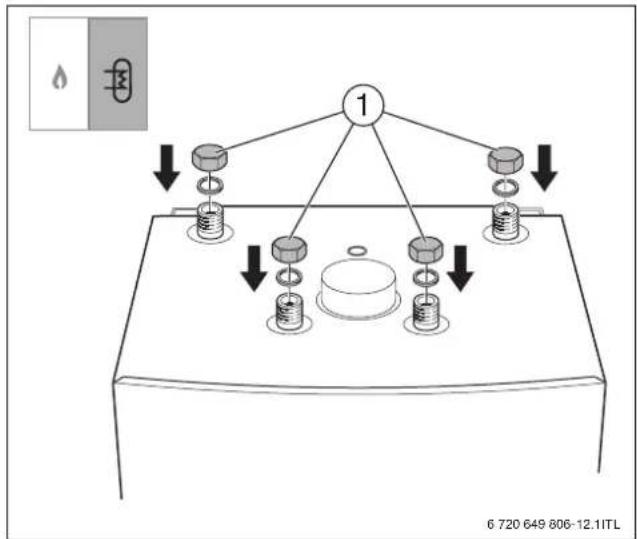

Bovenkant boiler voorbereiden

▶Blindkappen op de niet benodigde aansluitingen monteren.

Afb. 6 Blindkappen monteren

1 Blindkappen

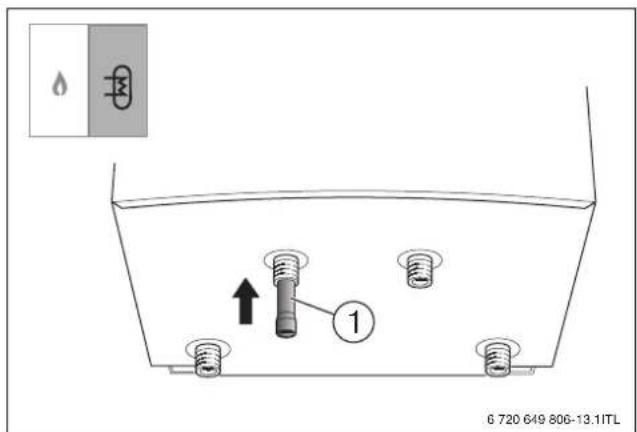

Onderzijde boiler voorbereiden

▶De dompelbuis in de tapwateraansluiting van de boiler schuiven.

6 720 649 806-13.1ITL

Afb. 7 Dompelbuis monteren

1 Dompelbuis

De boiler kan rechts of links naast het cv-toestel gemonteerd worden.

▶De montage-instructies van het cv-toestel in de separate installatie- en onderhoudshandleiding respecteren.

▶ CV-toestel monteren (→ separate installatie- en onderhoudshandleiding).

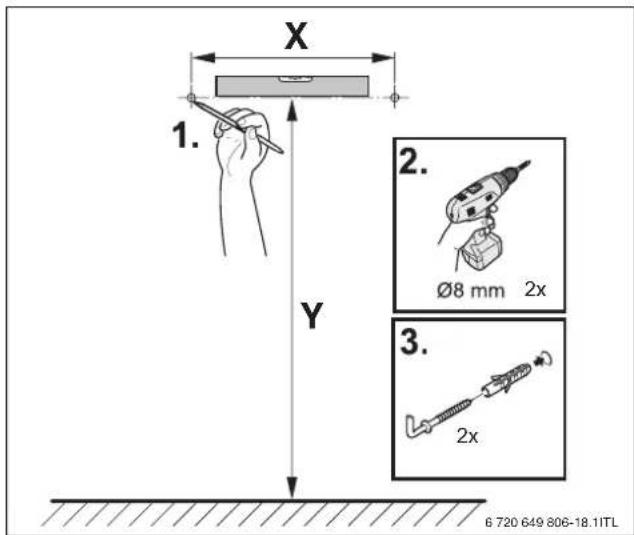

▶Gaten boren en de beugels monteren, daarbij voldoende afstand voor het cv-toestel inplannen.

X 1. Y 2. Ø8 mm 2x 3. 2x 6 720 649 806-18.1TL

Afb. 8 Beugels monteren

X 350 mm

Y >1060 mm

VOORZICHTIG: gevaar voor lichamelijk let- sel door boiler die kan vallen.

▶Boiler met 2 personen monteren.

▶ Waarborg, dat het cv-toestel correct is ingehangen.

▶De boiler naast het cv-toestel aan de beugels hangen.

3.5.2 Montage onder het cv-toestel

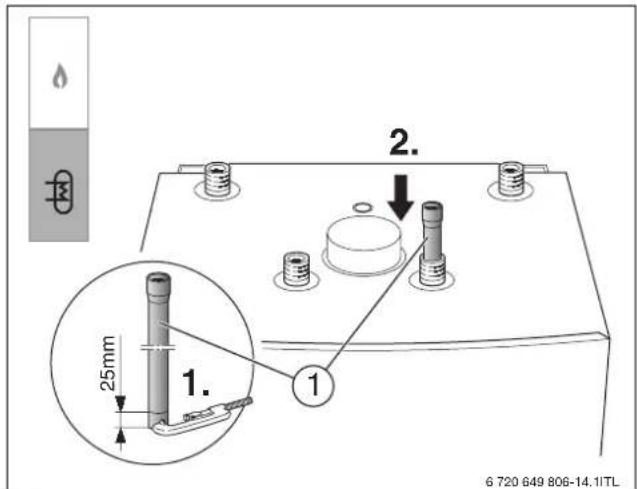

Bovenzijde boiler voorbereiden

▶De dompelbuis 25 mm inkorten en in de koudwater-aansluiting van de boiler schuiven.

2. 1. 25mm 6 720 649 806-14.1TL

Afb. 10 Dompelbuis monteren

1 Dompelbuis

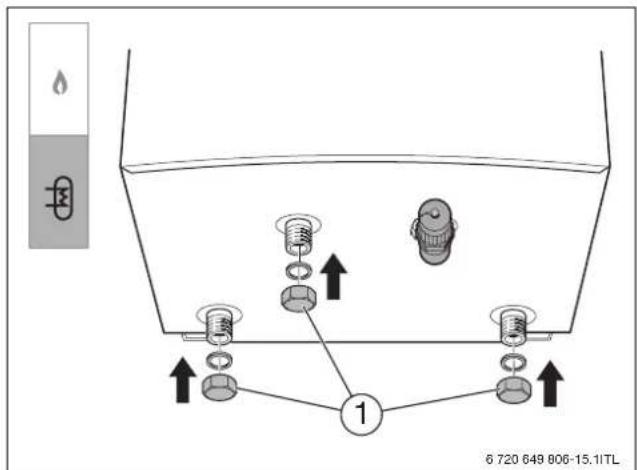

Onderzijde boiler voorbereiden:

▶Blindkappen op de niet benodigde aansluitingen monteren.
▶Lokale aftap monteren.

6 720 649 806-15.1ITL

Afb. 11 Blindkappen monteren

1 Blindkappen

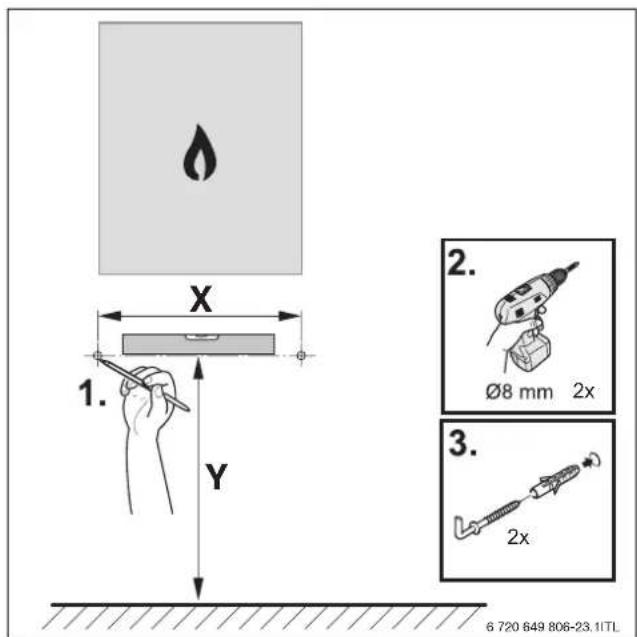

▶CV-toestel monteren, daarbij voldoende afstand tot de boiler inplannen (→ afzonderlijke installatie- en onderhoudshandleiding).

▶Gaten boren en de beugels monteren.

1. X Y 2. Ø8 mm 2x 3. 2x 6 720 849 806-23.1TL

Afb. 12 Beugels monteren

X 350 mm

Y >1060 mm

VOORZICHTIG: gevaar voor lichamelijk let- sel door vallende boiler!

▶Boiler met 2 personen monteren.
▶ Waarborg, dat het cv-toestel correct is ingehangen.

▶De boiler onder het cv-toestel aan de beugels ophan-gen.

6 720 649 806-20.2ITL

Afb. 13 Boiler monteren

3.5.3 Aansluiting aan cv-zijde

▶Verwarmingselement in meestroombedrijf aansluiten, d.w.z. de aan- en afvoeraansluitingen niet verwisselen. Daardoor wordt een gelijkmatige boilervulling in de bovenkant van de boiler gerealiseerd.
▶Vulleidingen zo kort mogelijk uitvoeren en goed isoleren. Daardoor worden onnodige drukverliezen en het afkoelen van de boiler door buiscirculatie e.d. voorkomen.
▶Wanneer de boiler op dezelfde hoogte als het CV-toestel wordt gemonteerd: het verwarmingselement bij losgemaakte blindkappen vullen, tot verwarmingswater uittreedt. Blindkappen weer dicht sluiten.
▶Wanneer de boiler niet op dezelfde hoogte als het CV-toestel wordt gemonteerd: monteer een effectieve ontluchting (bijv. een lucht-pot) op de hoogste plaats tussen de boiler en de verwarming om bedrijfsstoringen door luchtinsluitingen te voorkomen.

Wanneer de boiler op dezelfde hoogte als het cv-toestel wordt gemonteerd, is geen terugslagklep nodig.

Wanneer de boiler niet op dezelfde hoogte als het cvtoestel wordt gemonteerd:

▶Ter voorkoming van circulatie t.g.v. thermosifonwerking in de boilerretour een terugslagklep inbouwen. -of-
▶Buizen die rechtstreeks op de boiler worden aangesloten, zodanig uitvoeren dat eigencirculatie niet mogelijk is.

3.5.4 Waterzijdige aansluiting

VOORZICHTIG: Schade door contactcorrosie aan de boileraansluitingen!

▶Bij aansluiting aan de drinkwaterkant in koper: aansluitfitting in messing of rood koper gebruiken.

▶De aansluiting op de koudwaterleiding gebruik makend van een complete veiligheidsgroep of geschikte afzonderlijke armaturen.
▶De typegoedgekeurde veiligheidsklep moet minimaal de volumestroom kunnen uitblazen, die door middel van de ingestelde doorstromingshoeveelheid op de koudwateraanvoer wordt begrensd (→ hoofdstuk 4.2.3, pagina 13).

▶De typegoedgekeurde veiligheidsklep moet af fabriek zodanig zijn ingesteld, dat het overschrijden van de toegestane boilerbedrijfsdruk wordt voorkomen.
▶De uitblaasleiding van de veiligheidsklep moet in het tegen bevriezing beschermde gebied via een ontwateringsplaats uitmonden, waarbij de plaats vrij moet kunnen worden geobserveerd.

De diameter van de uitblaasleiding moet ten minste overeenstemmen met de diameter van de uitgang van de veiligheidsklep.

WAARSCHUWING: Beschadiging door overdruk!

▶Wanneer een terugslagklep wordt gebruikt: de veiligheidsklep tussen de terugslag-klep en de boileraansluiting (koud water) monteren.
▶Sluit de uitblaasopening van de veiligheidsgroep niet af.

In de buurt van de uitblaasleiding van de overstort een waarschuwingsbordje met de onderstaande tekst aanbrengen:

"Tijdens het verwarmen kan op veiligheidstechnische gronden water uit de uitblaasleiding kommen! Niet afsluiten!"

Wanneer de rustdruk van de installatie groter is dan 80 % van de aanspreekdruk van de veiligheidsgroep:
▶Een drukreductieklep voorschakelen.

WW B B RSP VSP E 10 14 SG 15.3 15.2 22 21 KW 15.4 15.1 6 720 614 356-03.2R

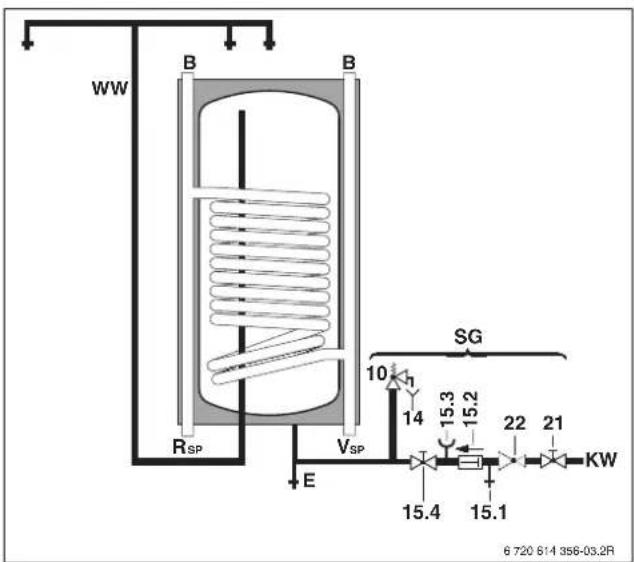

Afb. 14 Aansluitschema drinkwaterzijde bij boiler naast het cv-toestel

SG 10 14 15.3 15.2 22 21 KW WW RSP VSP 15.4 15.1 B E B 6 720 614 361-05.2R

Afb. 15 Aansluitschema drinkwaterzijde bij boiler onder het cv-toestel

B Blinkstoppen
E Lediging
KW Koudwateraansluiting
R_SP Boilerretour - G 3/4 (buitendraad)
SG Veiligheidsgroep volgens de geldende voorschriften
V_SP Boileraanvoer G % (buitendraad)
WW Warmwateruitloop G 3/4 (buitendraad)
10 Overdrukveiligheidsventiel
14 Afloop
15.1 Controleventiel
15.2 Terugslagklep
15.3 Manometeraansluitstuk
15.4 Afsluitkraan
21 Afsluitkraan (bouwzijdig)
22 Drukverminderventiel (indien nodig, toebehoren)

3.6 Elektrische aansluiting

GEVAAR: Gevaar voor stroomschok!

▶Onderbreek de spanningsvoorziening (230 V wisselstroom) naar de verwarmingsinstallatie voordat u de elektrische aansluiting tot stand brengt.

Aansluiting op een cv-installatie

Een gedetailleerde beschrijving ten aanzien van de elektrische aansluiting is vermeld in de installatiehandleiding van de cv-installatie.

▶De aansluitstekker van de boilertemperatuurssensor op het cv-toestel aansluiten.
-of-
▶Aansluitstekker van de boilertemperatuursensor verwijderen (afb. 18).
Kabel van de boilertemperatuursensor op het cv-toestel aansluiten.

6720 642-861-05.10

Afb. 16

8 720 642 861-07-10

Afb. 17

4 Inbedrijfname

4.1 Uitleg door de installateur aan de gebruiker

De installateur legt de gebruiker de werking en het gebruik van de gaswandketel en de boiler uit.

▶De installateur wijst de gebruiker op het belang van regelmatig onderhoud. De werking en levensduur han-gen daarvan af.
▶Tijdens het opwarmen komt water uit het overdrukveiligheidsventiel. Sluit het overdrukveiligheidsventiel in geen geval af.
▶Maak de boiler leeg bij kans op vorst en wanneer de boiler buiten gebruik wordt gesteld.
▶De installateur dient alle bijgevoegde documentatie aan de gebruiker over te dragen.

4.2 In gebruik nemen

4.2.1 Algemeen

De ingebruikname vindt plaats door de installateur of door een deskundige in opdracht van de installateur.

▶Neem de gaswandketel in gebruik volgens de aanwijzingen van de fabrikant of de bijbehorende installatiehandleiding en de gebruiksaanwijzing.

4.2.2 Boiler vullen

▶Voor het vullen van de boiler de blindkappen op de niet benodigde blindsokken monteren (→ fig. 6 op blz. 9).

▶Voor het vullen van de boiler: spoel de leidingen, met uitzondering van de boiler.
▶Vul de boiler terwijl het warmwatertappunt geopend is, tot water naar buiten komt.
▶Alle aansluitingen en de anode op lekken controleren.

4.2.3 Doorstroombegrenzing

▶Voor de best mogelijke benutting van het boilervermo-gen en ter voorkoming van een voortijdige vermenging adviseren wij de externe koudwateraanvoer naar de voorraadtank tot de volgende doorstroomhoeveelheid te reduceren:

Boiler maximale doorstromingshoeveelheid

ST65E 10 l/min

Tabel 5

4.3 Boilertemperatuur instellen

▶Stel de gewenste warmwatertemperatuur volgens de gebruiksaanwijzing van de gaswandketel in.

Thermische desinfectie (anti-legionella)

WAARSCHUWING: Gevaar voor verbranding!

Heet water kan zware brandwonden veroorzaken.

▶De thermische desinfectie alleen buiten de normale bedrijfstijden uitvoeren.
▶De bewoners op het verbrandingsgevaar wijzen en de thermische desinfectie absoluut bewaken of thermostatische mengkraan inbouwen.

▶De thermische desinfectie overeenkomstig de bedieningshandleiding van de cv-installatie met regelmatige tussenpozen uitvoeren.

5 Buiten bedrijf stellen

5.1 De boiler buiten bedrijf stellen

▶De tapwatertemperatuur overeenkomstig de bedie- ningshandleiding van de cv-installatie tegen de linker- aanslag aan zetten (ca. 10 °C beveiliging tegen bevriezing).

5.2 De cv-installatie bij vorstgevaar buiten bedrijf stellen

▶De CV-installatie conform de bedieningshandleiding van de CV-installatie buiten bedrijf stellen

▶Maak de boiler leeg bij kans op vorst en wanneer de boiler buiten gebruik wordt gesteld.

6 Milieubescherming

Milieubescherming is een belangrijk beginsel van ons. Productkwaliteit, spaarzaamheid en milieubescherming zijn voor ons doelen die even belangrijk zijn. Wetten en voorschriften ten aanzien van de milieubescherming worden strikt in acht genomen. Ter bescherming van het milieu passen wij met inachtneming van economische gezichtspunten de best mogelijke techniek en materialen toe.

Verpakking

Wij nemen deel aan de recyclingssystemen in de verschillende landen, die een optimale recycling van verpakkingen waarborgen. Alle toegepaste verpakkingsmaterialen zijn onschadelijk voor het milieu en kunnen worden gerecycled.

Afdanken

Agedankte toestellen bevatten waardevolle stoffen die moeten worden gerecycleerd. De componenten kunnen gemakkelijk worden gescheiden en de kunststoffen zijn gekenmerkt. Daardoor kunnen de verschillende componenten worden gesorteerd en gerecycleerd resp. afgevoerd.

7 Inspectie en onderhoud

7.1 Advies voor de gebruiker

Aanbeveling voor de gebruiker: laat de cv-ketel en de boiler jaarlijks onderhouden door een erkend installateur.

7.2 Onderhoud en herstelling

▶Er mogen alleen originele onderdelen gemonteerd worden!

7.2.1 Veiligheidsanode (magnesiumanode)

De magnesiumveiligheidsanode vormt een minimumbescherming voor eventuele fouten in het email.

Een eerste controle moet een jaar na de ingebruikname plaatsvinden.

VOORZICHTIG: Schade door corrosie! Verwaarlozing van de veiligheidsanode kan tot vroegtijdige corrosieschade leiden.

▶Vervang de veiligheidsanode afhankelijk van de plaatselijke waterkwaliteit elk jaar of elke twee jaar.

Veiligheidsanode controleren

▶Verwijder de verbindingsleiding van de anode naar de boiler.
▶Schakel daartussen in serie een stroommeetapparaat (meetbereik mA).

De stroom mag bij een opgewarmde boiler niet minder dan 0,3 mA bedragen.

1. 3. 2. 3. 6 720 614 356-08.1R mA

Afb. 18
▶Bij een te lage stroom en sterke slijtage van de anode: anode onmiddellijk vervangen.

Montage van een nieuwe veiligheidsanode

▶Bouw de anode geïsoleerd in.
▶ Breng een elektrische geleidende verbinding van de anode naar de ketel tot stand via de verbindingsleiding.

7.2.2 Aftappen

▶Voordat de boilertank wordt gereinigd of gerepareerd, moet de verbinding met het stroomnet worden onderbroken en de boiler worden leeggemaakt.
- Indien noodzakelijk de verwarmingsspiraal aftappen. Daarbij eventueel de onderste windingen uitblazen.

7.2.3 Ontkalking/reiniging

Bij kalkhoudend water

De verkalkingsgraad is afhankelijk van de gebruiksduur, de bedrijfstemperatuur en de waterhardheid. Verkalkte verwarmingselementen verminderen de waterinhoud, de verwarmingscapaciteit en vergroten het energieverbruik en verlengen de opwarmtijd.

▶De boiler overeenkomstig de verkalkingsgraad regelmatig ontkalken.

Bij kalkarm water

- Controleer de boilertank regelmatig en verwijder slib dat zich heeft afgezet.

7.2.4 Opnieuw in gebruik nemen

▶ Spoel de boiler na een reiniging of reparatie grondig door.
▶De cv- en drinkwaterzijde ontluchten.

7.3 Functiecontrole

WAARSCHUWING: een niet correct werkend veiligheidsventiel kan schade door overdruk veroorzaken!

▶Controleer de werking van de veiligheids-groep door het ventiel meermaals te openen en te sluiten.
▶Sluit de uitblaasopening van de veiligheidsgroep niet af.

8 Storingen

Verstopte aansluitingen

In combinatie met koperleidingen kunnen onder ongunstige omstandigheden door elektrochemische werking tussen de magnesiumveiligheidsanode en het leidingmateriaal aansluitingen verstopt raken.

Zorg voor een elektrische scheiding tussen de aansluiting en de koperleidingen door gebruik te maken van schroefverbindingen met scheidingsisolatie.

Onaangename geuren en donkere kleur van het verwarmde water

Dit komt doorgaans door de vorming van zwavelwaterstof door sulfaatreducerende bacteriën. Deze komen voor in zeer zuurstofarm water en krijgen hun voeding uit het door de anode geproduceerde waterstof.

▶Reinig de boilertank, vervang de veiligheidsanode en gebruik de boiler op een temperatuur van ≥ 60 °C of hoger.
▶Wanneer dit geen blijvende oplossing biedt: Vervang de magnesiumveiligheidsanode door een bouwzijdige vreemdstroomanode. De ombouwkosten zijn voor rekening van de gebruiker.

Inschakelen van de veiligheidstemperatuurbegrenzer

Indien de in de cv-ketel aanwezige veiligheidstemperatuurbegrenzer herhaaldelijk wordt ingeschakeld:

▶Raadpleeg een vakman voor verwarming.

JUNKERS

NV SERVICO SA

Kontichsesteenweg 60

2630 Aartselaar

Tel. [phone]

Fax [phone]

www.junkers.be
