Producttype	Koelkast
Merk	Baumatic
Model	BR 15.3 A
Hoogte	82 cm
Breedte	60 cm
Diepte	55 cm
Gewicht	28 kg
Energieklasse	A+
Jaarlijks energieverbruik	180 kWh
Netto inhoud koelgedeelte	120 liter
Ontdooimethode	Handmatig
Koelmiddel	R600a
Geluidsniveau	40 dB
Spanning	220-240 V
Frequentie	50 Hz
Vermogen	100 W
Klimaatklasse	N-ST
Instelbare thermostaat	Ja
Deur omkeerbaar	Ja
Verstelbare voeten	Ja
Groentelade	Ja
Type deur	Scharnierdeur
Garantie	2 jaar
Inbouwgeschikt	Ja
Kleur	Wit

Veelgestelde vragen - BR 15.3 A BAUMATIC

Hoe stel ik de temperatuur in op mijn Baumatic BR 15.3 A koelkast?

Draai aan de thermostaatknop in het koelgedeelte. Normaal gesproken staat stand 2-3 voor een gemiddelde koeling. Raadpleeg de handleiding voor exacte aanwijzingen.

Waarom maakt mijn koelkast veel lawaai?

Een koelkast maakt normaal gesproken geluid door de compressor en koelvloeistof. Als het geluid erg hard is, controleer dan of de koelkast waterpas staat en of er geen voorwerpen tegen de achterkant aan staan.

Hoe ontdooi ik de koelkast?

Schakel de koelkast uit, haal de stekker uit het stopcontact en laat de deur open staan. Plaats een bak om het dooiwater op te vangen. Gebruik geen scherpe voorwerpen om ijs te verwijderen.

Wat moet ik doen als de koelkast niet koud genoeg wordt?

Controleer of de thermostaat op een hogere stand staat. Zorg dat de deur goed sluit en de ventilatieopeningen niet geblokkeerd zijn. Laat warme etenswaren eerst afkoelen voordat u ze plaatst.

Kan ik de deur van de koelkast omdraaien?

Ja, de deur is omkeerbaar. Volg de instructies in de handleiding om de scharnieren te verplaatsen. Zorg dat u het apparaat uitschakelt en leegmaakt voordat u begint.

Hoe reinig ik mijn Baumatic koelkast?

Maak de binnenkant schoon met een zachte doek en een milde zeepoplossing. Gebruik geen schurende middelen. Vergeet niet de rubberen afdichting en de buitenkant ook schoon te maken.

Wat is de energieklasse van de BR 15.3 A?

De BR 15.3 A heeft energieklasse A+, wat een redelijk energiezuinig apparaat is.

Waar vind ik reserveonderdelen voor deze koelkast?

Reserveonderdelen zijn verkrijgbaar via de klantenservice van Baumatic of erkende servicepunten. Houd het modelnummer BR 15.3 A bij de hand.

Hoe lang is de garantie op de Baumatic BR 15.3 A?

De standaard garantie is 2 jaar. Registreer uw product op de Baumatic-website om de garantie te activeren.

Wat moet ik doen bij een stroomstoring?

Houd de deur zoveel mogelijk gesloten. Een volle koelkast blijft langer koud. Als de storing langer dan een paar uur duurt, controleer dan het voedsel op bederf.

GEBRUIKSAANWIJZING BR 15.3 A BAUMATIC

BR15.3A inbouw koelkast met vriesvak

HANDLEIDING

BR15.3A inbouw koelkast met vriesvak

OPMERKING: Deze gebruiksaanwijzing bevat belangrijke informatie, met inbegrip van de veiligheid & installatiepunten, die u in staat zal stellen om het meeste uit uw apparaat te halen. Houd het op een veilige plaats, zodat ze gemakkelijk beschikbaar is voor toekomstige referentie; voor u of een persoon die niet vertrouwd is met de werking van het apparaat.

Contents

E n v i r o n m e n t a l

Opmerking: Voordat u een oud apparaat weggooit, moet u het eerst uitschakelen en de stekker ervan uit het stopcontact halen. Snijd de stekker eraf zodat deze onbruikbaar is. Snijd de kabel direct achter het toestel eraf om misbruik te voorkomen. Dit moet worden uitgevoerd door een bevoegd persoon.

OVEREENSTEMMING MET W.E.E.E.-RICHTLI JN

Dit apparaat is gemarkeerd overeenkomstig de

Europese Richtlijn 2002/96/EG betreffende afval van elektrische en elektronische toestellen (Waste Electrical and Electronic Equipment, WEEE). Door te verzekeren dat dit product op de juiste wijze wordt weggegooid, helpt u potentiële negatieve gevolgen voor het milieu en de gezondheid te voorkomen die anders veroorzaakt kunnen worden door de ongeschikte afvalbehandeling van dit product.

Het symbool op het product of op de bij het product horende documenten geeft aan dat dit apparaat niet mag worden behandeld als huishoudelijk afval. In plaats daarvan moet het overhandigd worden aan het toepasselijke verzamelpunt voor het recycleren van elektrische en elektronische apparatuur.

Verwijdering moet worden uitgevoerd in overeenstemming met de lokale milieuvoorschriften voor afvalverwijdering.

Voor gedetailleerdere informatie over het behandelen, terugnemen en recycleren van dit product, neem contact op met uw lokale gemeente, uw afvaldienst voor huishoudelijk afval of de winkel waar u het product gekocht hebt.

Belangrijke veiligheidsinformatie

Uw veiligheid is van het grootste belang voor Baumatic. Gelieve ervoor te zorgen dat u dit instructieboekje leest alvorens te proberen het toestel te installeren of te gebruiken. Als u van om het even welke informatie in dit boekje onzeker bent, gelieve de Baumatic servicedesk te contacteren.

STOP

BELANGRIJK: Elk installatiewerk moet door een gekwalificeerde elektricien of een bekwaam persoon worden uitgevoerd.

Gebruik van het toestel

- Uw toestel is uitsluitend ontworpen om in huis te worden gebruikt. Het is geschikt om voedsel op te slaan dat moet worden gekoeld en ingevroren. Als het voor een ander doel wordt gebruikt of het niet correct wordt gebruikt, dan zal Baumatic Ltd. geen aansprakelijkheid voor om het even welke schade aanvaarden die hierdoor zou kunnen worden veroor

- Vanwege de veiligheid mogen de specificaties van het toestel niet worden gewijzigd.

Alvorens uw toestel te gebruiken

- Controleer het toestel op tekenen van vervoerschade. Als u enige schade opmerkt moet u uw toestel niet aansluiten maar uw leverancier contacteren.

Koelmiddel

- Uw toestel bevat koelmiddel R600a, een gas dat geen CFK's bevat die het milieu kunnen beschadigen. Nochtans is het een brandbare substantie, daarom moet het volgende in acht worden genomen:

• Tijdens het vervoer en de installatie van het toestel moet u ervoor zorgen dat de koelleidingen niet beschadigd worden.
• Bij beschadiging moeten ontstekingsbronnen en open vuur worden vermeden. Ook zou de ruimte waar het toestel staat goed geventileerd te worden.

- Plaats geen voorwerpen bovenop het toestel, aangezien dit de bovenkant kan beschadigen.

• Het verpakkingsmateriaal zou van kinderen moeten worden weggehouden.
• Kinderen moeten worden weggehouden bij de bedieningsknoppen, en mogen niet met het toestel spelen.

- Trek niet aan de stroomkabel om de stekker uit het stopcontact te verwijderen.

- Verwijder de stekker niet met natte handen, steek hem ook niet in stopcontact met natte handen.

○ Probeer niet om uw toestel in de openlucht te gebruiken of een andere plaats waar het waarschijnlijk in contact zal komen met de weerselementen.

- Alvorens het toestel schoon te maken of onderhoudswerk uit te voeren moet u ervoor zorgen dat het toestel van de elektriciteit is losgemaakt.

○ Laat de achterwieltjes van het toestel niet in contact komen met de achterwand.

- Zorg ervoor dat de plaats waar u uw toestel installeert vrij is van opgeslagen voorwerpen zoals documenten en andere brandbare materialen.

○ Blokkeer nooit de ventilatieopeningen van het toestel, zowel aan de binnenkant als aan de buitenkant.

- Het is essentieel om uw toestel goed geventileerd te houden, zodat er een goede luchtstroom tussen de bodem van het apparaat en de plint of schopplaat is het waar h geplaatst.

- Plaats geen elektra-apparaten in het toestel, zoals mixers en elektrische ijsmakers.

Service

Probeer het toestel niet zelf te repareren, aangezien dit tot verwondingen of ernstiger kan leiden. Als u service verlangt neemt u dan contact op met de servicedesk.

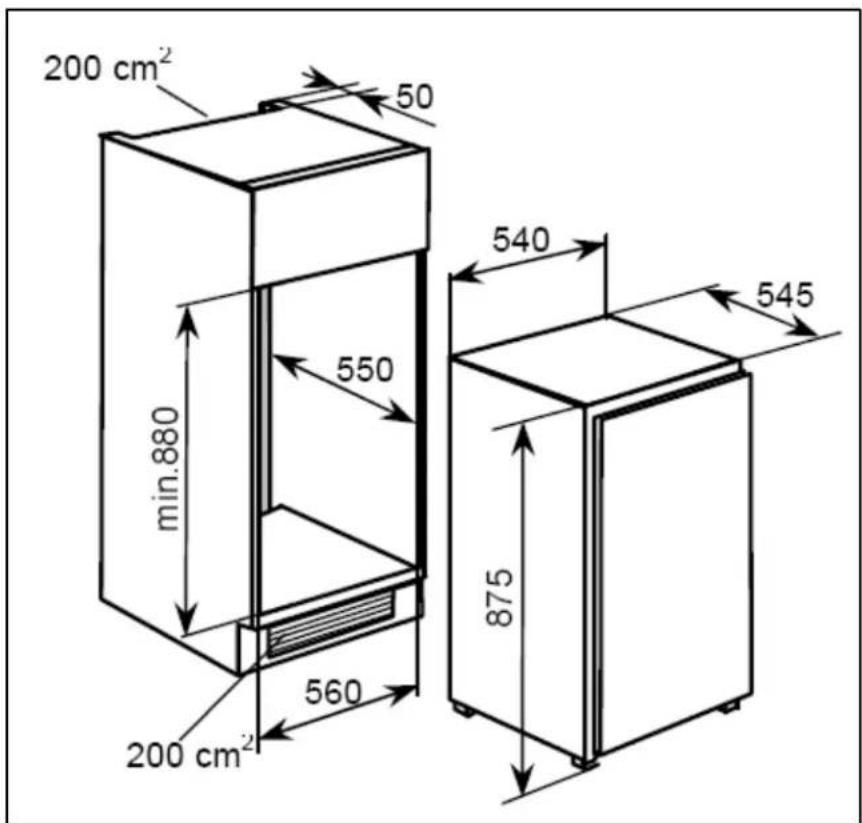

Specificaties van uw koelkast

200 cm² 50 min.880 550 540 545 200 cm² 560 875

Afmetingen van toestel

Hoogte: 875 mm

Breedte: 540 mm

Diepte: 545 mm

Afmetingen van nis\*

Hoogte: 880 mm (min)

Breedte: 560 mm

Diepte: 550 mm

○ Automatisch ontdooiing (uitsluitend vriesvak)
o Vier-sterren vriesvak
- Deur-open indicatie van het vriesvak
o Regelbare thermostaat
- Boter compartment
○ Eierrekje
o Flessenrek

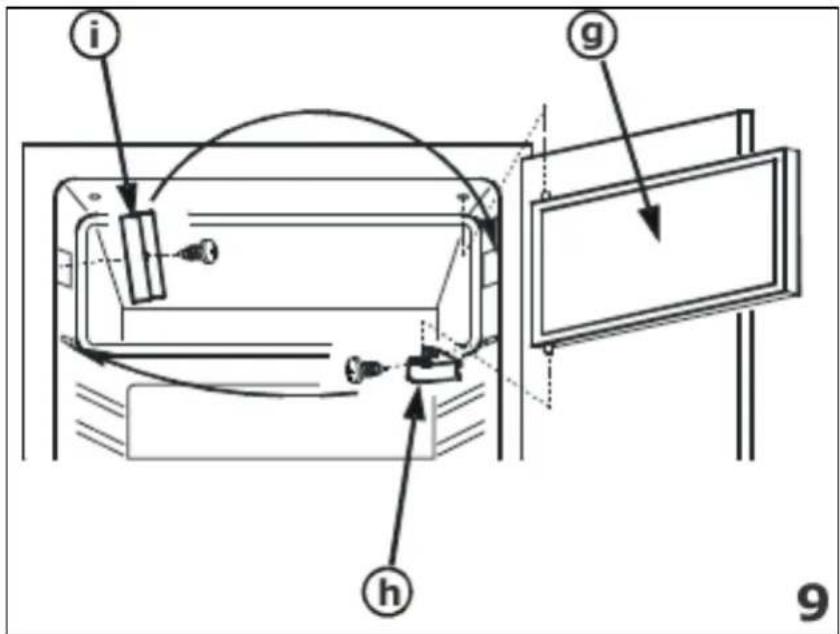

- Omkeerbare deur
- Sleepdeurmontage

Energieklasse: A

* Gelieve de installatie-instructies te raadplegen voor specifieke informatie over de grootte van de nis die u nodig zult hebben.

BELANGRIJK: Wanneer u uw toestel installeert is het belangrijk om zijn klimaatclassificatie in gedachten te houden.

Om de klimaatclassificatie van uw toestel te weten te komen controleert u het typeplaatje. Het typeplaatje is bevestigd op aan de

binnenkant, links van de groentenla. U zult de deur van uw toestel moeten openen en de linker groentenla moeten verwijderen om het te kunnen vinden.

Het typeplaatje vermeldt de omgevingstemperatuur waarbinnen uw toestel correct zal functioneren.

Beschrijving van het toestel

1) Drager van veiligheidsglas
(2x)
2) Groentenladen afdenkplank
3) Groentenlade (x 2)
4) Thermostaatknop
5) Viersterren vriesvak
6) Eierrekje

Beschrijving van de producteigenschappen

1) Dragers

• De dragers kunnen in elke groef aan de binnenkant van het toestel worden geschoven.
• Om een drager te verwijderen: Verwijder alle voorwerpen die op de drager zijn opgeslagen. Til vervolgens de voorzijde van de drager op en trek hem zorgvuldig uit de groeven.

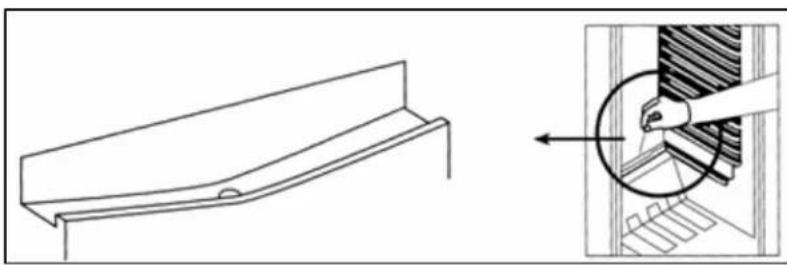

2) Ontdooiwaterafvoer

• De binnenkant van de ijskast wordt gekoeld door de koelplaat die op de achterwand is bevestigd. Hieronder loopt een afvoerkanaal en een afvoer voor ontdooiwater.
• Het is belangrijk dat dit kanaal nooit verstopt raakt (zie de sectie "ontdooiwaterafvoer" voor een gedetailleerde uitleg hoe het kanaal vrij te houden).

3) Groentenladen en afdekplaat

• De groentenladen staan op de bodem van uw ijskast en is afgedekt met een afdekplaat.
• De afdekplaat voorkomt dat groeten en fruit voortijdig uitdrogen.

4) Boven- en middendeurrekken

- Het zuivelrek is geschikt om eieren, kaas en yoghurt op te slaan, evenals kleinere verpakkingen, tubes, blikjes enz.

5) Flessenrek

- Het lagere rek moet worden gebruikt voor het bewaren van flessen met een redelijk formaat.

BELANGRIJK: GEEN VAN DE DEURREKKEN DIENT OVERBELAST TE WORDEN, AANGEZIEN DIT HUN LEVENSDUUR DRASTISCH ZAL VERMINDEREN.

Het gebruik van uw Baumatic koelkast

Alvorens aan te zetten

• Zorg ervoor dat het door een geschikt en gekwalificeerd persoon is geïnstalleerd, volgens de informatie in de installatieinstructies van Baumatic.
• Na levering moet u acht uren wachten alvorens het toestel op de elektriciteit aan te sluiten. Dit zorgt voor stabilisatie van het koelmiddel, welke tijdens het transport verstoord zou kunnen zijn.
• De buitenkant van het toestel, alsmede de losse accessoires dienen te worden schoongemaakt met een vloeibaar schoonmaakmiddel en water.
• De binnenkant van het toestel moet met een oplossing van soda in lauwwarm water worden schoongemaakt. De binnenkant en toebehoren moeten na het schoonmaken volledig worden drooggemaakt.
• Er kan een geur ontstaan als u het toestel de eerste keer inschakelt. Dit zal verminderen als het apparaat begint te koelen.

Tijdens het eerste gebruik

• Zet de thermostaatknop op maximum voor 24 uur nadat u het apparaat voor de eerste keer heeft aangezet.
• Als u het toestel voor de eerste keer inschakelt zal de compressor ongeveer 24 uren continu lopen tot het vriesvak voldoende is afgekoeld.
  o Tijdens deze periode moet u de deur niet openen of een grote hoeveelheid voedsel in het toestel plaatsen.
  o Vervolgens zet u de thermostaatknop op zijn normale positie.
• Als de koelkast is uitgeschakeld of de stekker uit het stopcontact is gehaald moet u minstens 5 minuten wachten alvorens het toestel met de thermostaat in te schakelen of op de elektriciteit aan te sluiten.

Het inschakelen van het toestel en het instellen van de thermostaat

U schakelt uw toestel in door het aan te sluiten op de elektriciteit en de thermostaat in te stellen. De thermostaa bevestigd aan de boven rechterkant, naast het binnenlicht.

• De thermostaat regelt automatisch de temperatuur in de ijskast, afhankelijk van het nummer waar u de thermostaat op heeft ingesteld.
• Positie <0> betekent dat het toestel niet zal koelen. Het licht zal wel functioneren.
  o Positie <1> zal u een hogere temperatuur in de ijskast geven.
  o Positie <5> zal u een lagere temperatuur in de ijskast geven.
• Idealiter zou u de thermostaat moeten instellen tussen positie <3> en positie <4>.
  ○ Uw ijskast kan een temperatuur handhaven tussen 4 - 6 graden Celsius.

o BELANGRIJK: De omgevingstemperatuur van de ruimte, de temperatuur van het voedsel en de hoeveelheid voedsel die in de ijskast is geplaatst en hoe vaak de deur wordt geopend, zullen de temperatuur beïnvloeden die door het toestel wordt gehandhaafd.

- Op de maximum instelling (positie <5>) zal uw ijskast harder werken om een lagere temperatuur te handhaven. Het is niet noodzakelijk om uw toestel voor lange tijd op deze positie in te stellen en u zou de thermostaatknop tussen <3> en <4> moeten terugzetten.

o BELANGRIJK: Zet de thermostaat niet boven <4> omdat anders het afvoerkanaalgat zal bevriezen.

Het inrichten en bewaren van voedsel in uw ijskast

○ Warme etenswaren of dampende vloeistoffen mogen niet in uw ijskast moeten worden bewaard, aangezien dit de vochtigheid in het toestel zal verhogen.
○ Alle etenswaren moeten worden verpakt of afgedekt, dit is met name belangrijk als het voedsel een sterk aroma heeft. U zou polytheenzakken of folie, aluminiumfolie, vetvrij papier moeten gebruiken. Vloeistoffen moeten in afgedekte houders of flessen worden opgeslagen.
- Om de ruimte in uw ijskast optimaal te gebruiken moet onnodig verpakkingsmateriaal van het voedsel worden verwijderd.
- Snel bederfelijke voedsel moet bij de achterwand worden bewaard, aangezien dit het koudste deel van het toestel is.
- Voedsel mag niet in contact komen met de achterwand van de ijskast.
- Zorg ervoor dat u voedsel zodanig plaatst dat de deur volledig kan sluiten. Denk in het bijzonder aan flessen welke kunnen uitpuilen wanneer ze op de dragers van de ijskast zijn geplaatst.
- Sommige organische oplossingen, zoals de oliën in citroen/sinaasappelschil en zuur in boter, kunnen schade aan de plastic delen van de binnenkant van de ijskast veroorzaken.
- Open de ijskastdeur niet te vaak en laat de deur niet voor lange perioden open, aangezien dit de temperatuur in het toestel zal verhogen.
- Vlees moet in polytheenzakken worden verpakt en dan op de glasplank boven de groentenladen worden geplaatst.
(Vlees mag zo slechts één of twee dagen worden bewaard).
- Koude schotels/gekookt voedsel moet worden afgedekt en kan op elk rek worden geplaatst.
- Fruit en groenten moeten grondig worden schoongemaakt en in de groentenladen worden geplaatst.
- Kaas en boter moeten in luchtdichte houders worden geplaatst, of zij kunnen in aluminiumfolie of polytheenzakken worden verpakt. Zoveel mogelijk lucht zou uit de zakken moeten worden verwijderd.
- Melkpakken moeten kunnen worden afgesloten en in het flessenrek worden bewaard welke in de deur zit.
○ Knoflook, aardappels, uien en bananen zouden slechts in een ijskast moeten worden opgeslagen als zij in luchtdichte houders worden bewaard.

Het

Het vriesvak is geschikt om voedsel in op te slaan en te bevriezen.

- De vriesvaktemperatuur moet -18 graden Celsius reeds bereikt hebben (of minder) alvorens u probeert om voedsel te bewaren dat reeds bevroren is of bij het invriezen van vers voedsel.

- Het vriesvak kan slechts een bepaalde hoeveelheid voedsel in één keer bevriezen. Vries niet meer dan 2 kilogram vers voedsel in binnen een 24 uurperiode.

o Warm voedsel moet eerst afkoelen alvorens u probeert om het in te vriezen. Als u warm voedsel in het vriesvak plaatst zal de verhoogde vochtigheid snellere ijsvorming veroorzaken en zal het toestel meer stroom verbruiken.

- De instructies van de voedselfabrikant voor wat betreft de maximum opslagtijd moeten worden opgevolgd.

- Ontdooid voedsel mag niet voor een tweede keer worden ingevroren.

De open deur indicator van het vriesvak

Er is een deurindicator op het slot van het vriesvakdeur, welke aangeeft of de deur van het vriesvak behoorlijk gesloten is.

- Als de rode indicator zichtbaar is is de vriesvakdeur nog open en moet ze worden gesloten.

- Als de rode indicator niet zichtbaar is is de vriesvakdeur goed gesloten.

BELANGRI JK: Een goed gesloten vriesvakdeur voorkomt dat voedsel gaat ontdooien. Het zal ook snellere ijsvorming in het vriesvak voorkomen.

Invriezen vers voedsel

- Om de maximum gespecificeerde hoeveelheid vers voedsel te bevriezen zoals hierboven aangegeven, zou u de thermostaatknop op positie <5> zetten, 24 uur voordat u wilt gaan invriezen.

- Om kleinere hoeveelheden vers voedsel te bevriezen zou u de thermostaatknop op positie <5> moeten zetten, 6 uur voordat u

wilt gaan invriezen.

- Vers voedsel dient in luchtdichte houders of verpakking te worden ingepakt. Dit voorkomt dat het voedsel uitdroogt of zijn smaak verliest. Het zal er ook voor zorgen dat aroma's niet naar ander voedsel wordt overgebracht.

○ Laat vers voedsel niet in aanraking komen met reeds bevroren voedsel.

○ Na 24 uren moet u controleren dat het verse voedsel naar genoegen bevroren is. Als dit het geval is moet de thermostaat op zijn normale stand (tussen <3> en <4>) worden ingesteld.

Tips voor invriezen

- Diepvrieszakken, polytheenomslagen, aluminiumfolie (extra dik) en speciale blikken voor bevroren voedsel zijn geschikte verpakkingsmaterialen voor het bewaren van bevroren goederen.

- Plakband, elastiekjes of plastic klemmen zijn geschikt om zakken en verpakkingsmateriaal te verzegelen.

○ Alvorens een geschikte zak te verzegelen moet u de lucht eruit persen, aangezien dit zal helpen het voedsel gemakkelijker te bevriezen.

- Platte pakketten bevriezen gemakkelijker.

- Als u vloeistof invriest, vul de container dan niet tot aan de rand. De vloeistoffen zullen zich wanneer ingevroren uitzetten.

- Plaats geen flessen (glas of blik) met vloeistoffen (vooral bruisende vloeistoffen) in het vriesvak aangezien de fles kan barsten tijdens het invriezen.

Het bewaren van gekocht diepvriesvoedsel

- De bewaartijd en de geadviseerde temperatuur voor het opslaan van gekocht diepvriesvoedsel zijn vermeld op de verpakking.

- Volg altijd de instructies op van de fabrikant voor opslag en gebruik van diepvriesvoedsel.

- Koop tijdens het winkelen etenswaar welke goed is ingepakt en instructies bevat voor opslag. Het moet zijn opgeslagen in een diepvriezer waar de temperatuur niet boven de -18°C uitkomt.

- Koop geen pakketten voedsel die met rijp bedekt zijn. Dit kan erop wijzen dat het pakket eerder eens is ontdooid.

- Zorg ervoor dat uw bevoren voedselpakketten niet beginnen te ontdooien voordat u hen in het vriesvak plaatst. Dit zal de tijdsduur verkorten dat u het voedsel veilig kunt bewaren.

Ontdooien van bevroren voedsel

o Gedeeltelijk of volledig ontdooid voedsel moet zo spoedig mogelijk worden gebruikt.

- Koude lucht bewaart het voedsel maar het vernietigt niet de micro-organismen welke zich snel na het ontdooien activeren en het voedsel bederfelijk maken.

- Het gedeeltelijk ontdooien vermindert de voedingswaarde van voedsel, vooral van fruit, groenten en kant-en-klare maaltijden.

Het maken van ijsblokjes

o Vul een ijsblokjesbakje met water en plaats het in het vriesvak
- Nadat het water volledig bevoren is en ijs is geworden kunt u het ijsblokjes dienblad (zoals aangetoond in de tekening hieronder) verdraaien om het ijs te verwijderen.

Schoonmaken en onderhoud

STOP

MAAK HET TOESTEL LOS VAN DE ELEKTRICITEIT VOORDAT U HET GAAT SCHOONMAKEN.

o Maak het toestel niet schoon door er water op te gieten of over te spuiten.

- De diepvriezer zou periodiek moeten worden schoongemaakt met een oplossing van soda en lauw water.

o Maak de toebehoren apart schoon met zeep en water. Maak hen niet in een afwasmachine schoon.

- Gebruik geen schurende producten, detergentia of zepen.

○ Na het schoonmaken van het toestel veeg u het gebied af met een vochtige doek en droog het grondig.
○ Na het schoonmaken moet u uw handen drogen en sluit u het apparaat weer aan.

Ontdooi afvoerkanaalgat

• Het ontdooien gebeurt automatisch in het ijskastcompartiment als de koelkast in werking is. Ontdooiwater wordt verzameld in het verdampbakje boven de compressor en verdampt automatisch.
• Het afvoerkanaalgat moet periodiek met de gatreiniger worden schoongemaakt. Dit zal voorkomt dat water op de bodem van de ijskast verzamelt, in plaats van door het afvoerkanaal naar het verdampbakje te stromen.
  o BELANGRIJK: de gatreiniger moet niet permanent in het gat gestoken blijven. Dit kan verhinderen dat dooiwater afvoerkanaal binnengaat.
• U kunt een kleine hoeveelheid water in het kanaal gieten om het schoon te maken.
• Zorg dat etenswaar niet de achterwand van het toestel raakt, aangezien dit het automatisch ontdooiproces kan onderbreken en water voor water in uw ijskast kan zorgen.
• Gebruik een sodaoplossing en lauw water om het opvangbakje schoon te maken.
  o BELANGRIJK: Het is normaal dat er ijsdruppeltjes vormen op de achterwand van het toestel. Dit is geen storing.

Het ontdooien van het vriesvak

De rijp in het vriesvak zou periodiek moeten worden verwijderd. U kunt een plastic schraper gebruiken om de hoeveelheid rijp te beperken.

BELANGRI JK: Het vriesvak zou minstens tweemaal per jaar moeten worden ontdooid. Het aantal keren dat u moet ontdooien zal afhangen van de instelling van de thermostaat en de hoeveel voedsel wat u invriest en bewaart in het vriesvak.

• De dag voordat u het vriesvak gaat ontdooien zet u de thermostaatwijzer op stand <5>, dit zal ervoor zorgen dat de etenswaar in het vriesvak goed bevroren blijft.
• Tijdens het ontdooien van het toestel moet de etenswaar uit het compartiment worden verwijderd en moet het in enige lagen papier worden verpakt en in een koele plaats worden opgeslagen. De stijging van temperatuur zal de opslagperiode verkorten en daarom zou de etenswaar binnen een vrij korte periode moeten worden gebruikt.
  ○ PLAATS GEEN VOEDSEL TERUG IN HET VRIESVAK DAT AAN HET ONTDOOI EN IS.
• Plaats de thermostaatknop op stand <0> en haal de stekker uit het stopcontact.
  ○ Laat de deur van de koelkast en het vriesvak open. U kunt het ontdooiproces versnellen door een kom warm water in het vriesvak te plaatsen.
• Als al het ijs uit het vriesvak is gesmolten dient u de binnenkant van het vriesvak grondig te drogen. Als u dit niet doet zal er direct weer ijs gevormd worden als u het toestel aanzet.
• Stop de stekker in het stopcontact met droge handen. Zet de thermostaatknop voor 24 uur op stand <5>, alvorens het op de normale stand tussen <3> en <4> terug te zetten.
  o Wacht met invriezen van verse etenswaar tot deze periode is verstreken.
• Ontdooi het toestel niet met gebruik van andere elektroapparaten (b.v. een haardroger). Gebruik geen scherpe metalen voorwerpen om het ijs in de diepvriezer te verwijderen, aangezien dit schade aan het koelmiddelensysteem kan veroorzaken.

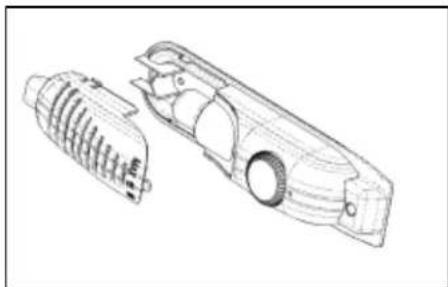

Het vervangen van de gloeilamp

STOP

WAARSCHUWING: VERWIJDER DE STEKKER UIT HET STOPCONTACT ALVORENS U DE GLOEILAMP GAAT VERVANGEN.

o Druk op het uiteinde van het afdekkapje tot de zijkanten loslaten en u hem kunt verwijderen.
o Vervang de huidige gloeilamp door een nieuwe. De nieuwe lamp mag geen hoger vermogen hebben dan 10W (een E14 10W lampje moet worden gebruikt).
- Plaats het afdekkapje terug en wacht vijf minuten alvorens u de stekker in het stopcontact steekt.

Installatie

STOP

BELANGRIJK: Lees vóór installatie en gebruik alle instructies en zorg ervoor dat het voltage (V) en de frequentie (Herz) die op het typeplaatje staan overeenkomen met de voltage en frequentie in uw huis. Het typeplaatje is bevestigd op aan de binnenkant, links van de groentenla. U zult de deur van uw toestel moeten openen en de linker groentenla moeten verwijderen om het te kunnen vinden.

De fabrikant wijst alle verantwoordelijkheid af in het geval dat de installateur niet alle ongevallenpreventieverordeningen heeft nageleefd, die voor normaal gebruik en de regelmatige bediening van het elektrische systeem noodzakelijk zijn.

Wij adviseren dat het toestel door een gekwalificeerd elektricien wordt aangesloten.

- De bedrading in de hoofdkabel is als volgt gekleurd:

Bruine Levend

Blauwe Neutraal

Groene en gele Aarde

- Als de kleuren van de bedrading in de hoofdleiding van het toestel niet overeenstemt met de gekleurde aanduidingen welke de aansluitingen in uw contactdoos markeren, ga dan als volgt te werk:

De bruine draad moet met de rode aansluiting of „L“ worden verbonden.

De blauwe draad moet met de zwarte aansluiting of „N“ worden verbonden.

De groen-gele draad moet met de groen-gele aansluiting of „E“

of het aardesymbool = worden verbonden.

- Wanneer de aansluiting wordt voltooid mogen geen losse bundels kabels aanwezig zijn. De snoerklem moet over de buitenkant van de bekabeling worden bevestigd.

Plaatsing

- Het wordt aangeraden om uw toestel te installeren op een locatie waar de omgevingstemperatuur van de ruimte overeenkomt met de klimaatclassificatie die op het typeplaatje van uw toestel wordt vermeld. Uw toestel zou niet correct kunnen functioneren als de omgevingstemperatuur buiten de volgende waarden valt.

klimaatclassificatie	Juiste omgevingstemperatuur
Sn +10 tot +32 graden	Celsius
N +16 tot +32 graden	Celsius

• Uw toestel moet niet in direct zonlicht worden geplaatst of blotgesteld worden aan voortdurende hitte of extreme temperaturen (b.v. naast een radiator of een boiler).
• De deur moet volledig en vrijelijk open kunnen.
• Het toestel moet zodanig worden geplaatst dat u makkelijk toegang hebt tot de bewaarde etenswaren.
• Controleer of er na installatie een stopcontact aanwezig is waar uw toestel op kan worden aangesloten.

Ventilatievereisten

min 200cm² 1 min 200cm²

1) Uw toestel vereist ventilatie. De minimumhoeveelheid ventilatie die wordt vereist wordt getoond in figuur 1.

Nis- en toestelafmetingen

50 mm (min) min 200cm² 550 560 540 max 2100 mm B 90° min 200cm² A 2

A B
875 mm	880 mm

2) Figuur 2 toont de nisgrootte welke nodig is voor installatie van het toestel.

o het toestel moet op een gelijkmatige vloer worden geplaatst.

Geleverde installatiecomponenten

a 3 b c d e f

a) Afdekstrip
b) Afsluitstrip
c) Deurgeleider
d) Deursleuf
e) schroeven (∅4 x 17)
f) schroeven (∅4.2 x 9.5)

Het installeren van uw ijskast

Als u de draairichting van de deur wil omkerengelieve dit dan te doen vóór u met installeren begint (Zie onderdeel „het omkeren van de deur van uw toestel“, pagina's 25 - 27).

4) Plaats de afdekstrip (a) in de groef aan de bovenkant van het toestel. Gebruik de ∅4.2x9.5 schroeven (f) om de strip aan de bovenkant van het toestel te bevestigen.

○ Leid de stroom-kabel naar de achterkant van de nis. Hierdoor kan het apparaat makkelijk worden aangesloten als de installatie is voltooid.

5) Snijd de afdichtstrip af op dezelfde hoogte als de nis.

- Plak de afdichtstrip op de zijkant van de nis waar de deur opent.

- Til het apparaat voorzichtig op en plaatst het in de nis van het kabinet waar u het in installeert.

- Glijdt het toestel naar de linker kant van de opening, tenzij u de deur hebt omgekeerd, dan moet u het toestel uiterst rechts van de opening plaatsen.

6) Lijn de voorste stelvoeten van het toestel uit met de voorrand van het kabinet.

- Bevestig de voorvoeten in positie gebruikend de ∅4 x 17 het bevestigen schroeven (e).

e 7

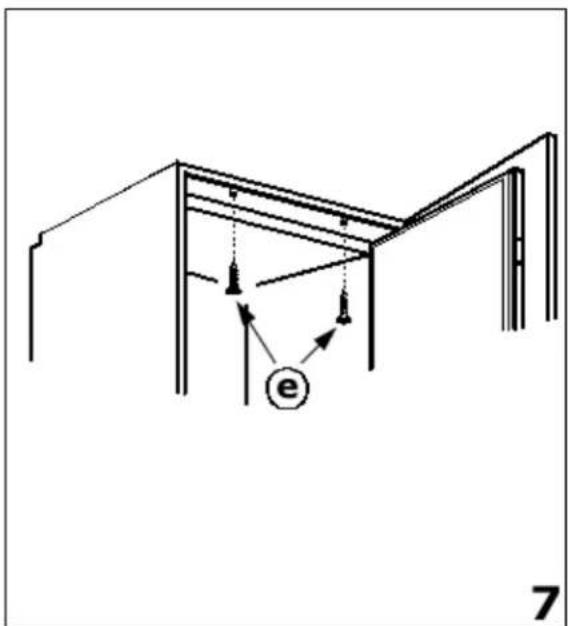

7) schroef de afdekstrip vast aan de onderkant van de keukeneenheid met de ∅4x17 schroeven (e).

8a) Maak de deursleuven (d) vast aan de koelkastdeur maar draai de schroeven nog niet vast aan.

• Open de meubilairdeur en de koelkastdeur volledig. Beide deuren moeten nog steeds met elkaar in contact zijn.
  o Markeer met een potlood waar de rand van de koelkastdeur met de meubilairdeur samenkomt.
  o Markeer met een potlood de afstand vanaf de rand van de meubeldeur, welke de dikte van de zijkant van het kabinet + 10 mm. Dit is de plaats waar de deurgeleider (c) moet worden geplaatst, uitgelijnd met de deursleuf (d).
• Bevestig de deurgeleider (c) aan de meubilairdeur met de ∅4 x 17 schroeven (e). De buitenrand van de deurgeleider moet geplaatst worden op de tweede potloodmarkering en uitgelijnd met de deursleuf.

8b) Steek de deurgeleiders (d) in de deursleuven (c) bevestig de geleiders met de ∅4.2x9.5 schroeven (f) aan de koelkastdeur, door de voorgeboorde gaten.

- Sluit de meubilairdeur en koelkastdeur tot zij bijna volledig gesloten zijn. In deze positie zou de deurgeleider (d) niet voorbij de buitenrand van de deursleuf (c) moeten komen. Als dit gebeurt zit de geleider te dicht bij de rand van uw meubilairdeur en moet ze van plaats worden veranderd.

De draairichting van de deur veranderen

STOP

Voorzichtig! Na het losschroeven van de scharnieren moet u de deur vasthouden om schade door vallen te voorkomen.

Onderdelen welke u uit het toestel verwijdert terwijl u de deurrichting verandert moeten voor later gebruik worden bewaard.

- Open de vriesvakdeur en de toesteldeur volledig.

i g h 9

o Demonteer het scharnier van de vriesvakdeur (h) en verwijder de vriesvakdeur (G) voorzichtig. Plaats de vriesvakdeur op een beschermd oppervlakte zodat het niet wordt beschadigd.

o Demonteer het slot van de vriesvakdeur (i) en bevestig het aan de andere kant van het vriesvak.

- Plaats de vriesvakdeur zodanig dat het handvat naast het slot van de vriesvakdeur zit.

- Er zijn twee spillen aan het andere eind van het vriesvakdeur. De hogere spil zou in het relevante gat in het vriesvak moeten worden gestoken.

- Plaats het scharnier van de vriesvakdeur tegen de koelkast aan, aan de overzijde van het handvat.

- De lage spil moet in het vriesvakdeurscharnier worden gestoken, vervolgens moet het vriesvakdeurscharnier aan het apparaat bevestigd worden.

m 3 k 1 l n 2 j 10

- Demonteer het bovenste deurscharnier (k) en verwijder de koelkastdeur (j) voorzichtig. Leg de koelkastdeur op een beschermd oppervlakte om schade te voorkomen.

○ Schroef de pin van het bovenste deurscharnier (I) los; deze pin moet vervolgens stevig in de tegenover liggende zijde van het bovenste deurscharnier worden gestoken (dit wordt getoond in bovenstaande tekening, in het met "1" gemarkeerde segment).

- Verwijder de pin van het onderste deurscharnier (n) en plaats het aan de tegenoverliggende kant van het kabinet (dit wordt getoond in bovenstaande tekening, in het met "2" gemarkeerde segment).

- Verwijder de plastic dopjes (m) en steek ze in de gaten aan de tegenoverliggende zijde van het kabinet (dit wordt getoond in bovenstaande tekening, in het met "3" gemarkeerde segment).

- Plaats de koelkastdeur voorzichtig op de onderste pin van het deurscharnier.

- De bovenste pin moet in de koelkastdeur worden gestoken, vervolgens moet het bovenste deurscharnier aan het apparaat

worden bevestigd (aan de tegenoverliggende kant van de oorspronkelijke positie).

BELANGRI JK: Controleer of de deur goed opent en sluit, zonder onregelmatigheden, nadat u bovenstaande instructies hebt voltooid.

Nadat de deur is omgekeerd, moet u de deurverbinding van het toestel controleren. De afdichtstrip mag niet worden gevouwen of worden geplet, anders zal er een hiaat tussen de strip en de binnenkant van de deur zijn.

• De afdichtstrip moet rond de gehele deur goed aansluiten.

• Als de strip niet goed tegen het kabinet aansluit, dan moet u: -

• Een warme vochtige doek gebruiken en bewerk de strip tot deze goed en geheel rondom de deur aan het kabinet aansluit.

of
2. Een haardroger gebruiken op de laagste stand en verwarm licht de gebieden van de deurstrip die niet goed aansluiten. De hitte zal de strip plooibaar maken en hierdoor kunt u de strip in de juiste positie manoeuvreren.

BELANGRIJK: VERWARM DE AFDICHTSTRIP ALLEEN OP DE LAAGSTE STAND EN NI ET VOOR LANGE TIJD, ANDERS KAN DE AFDICHTSTRIP BESCHADI GEN, WAT NI ET ONDER DE GARANTIE VALT.

Het oplossen van problemen

BELANGRI JK: Als uw koelkast niet behoorlijk lijkt te werken, controleer dan onderstaande adviezen alvorens contact op te nemen met de Baumatic servicelijn:

Mijn koelkast lijkt niet goed te werken/ mijn apparaat krijgt geen stroom.

o Controleer of de stekker volledig in het stopcontact zit.

• Controleer of er stroom op de hoofdleiding staat (b.v. dat er geen stroomstoring is geweest of een zekering is gesprongen).
• Controleer of de thermostaat in het toestel niet op de 'uit' positie staat.
• Controleer dat het voltage overeenkomt met het voltage dat op het typeplaatje van het toestel vermeld staat.

Mijn koelkast lijkt slecht te presteren

• Controleer dat het toestel niet overbeladen is en dat de etenswaar niet te dicht op elkaar is gepakt.
• De thermostaat staat te laag; u moet hem op een hogere stand zetten.
• Zorg ervoor dat de deur behoorlijk sluit en dat de deur niet per ongeluk voor langere periode heeft open gestaan.
  o Zorg ervoor dat er adequate ventilatie voor uw toestel is.

Mijn koelkast maakt lawaai

• Het koelmiddelen dat in de buisleidingen van het toestel circuleert kan een licht lawaai maken, zelfs als de compressor niet loopt.
• Als het lawaai verergert of het toestel maakt meer geluid dan normaal: controleer dat het waterpas staat, dat niets de achterkant van de koelkast raakt en dat er niets rammelt in de koelkast.

Er is ijsvorming aan de achterwand in mijn koelkast

- Controleer dat er geen etenswaar te ver naar achteren is geschoven waardoor het in contact met de achterwand komt.

○ BELANGRIJK: Het is normaal dat er ijsdruppeltjes gevormd worden op de achterwand, dit is geen storing.

Er is staat water op de bodem van de ijskast.

- Volg de instructies „ontdooien van het afvoerkanaalgat“ op pagina 17.

BELANGRIJK: Als uw toestel correct schijnt te werken sluit het dan af van de stroom en neem contactc op met de Baumatic Servicelijn: 036-5491550.

Als een monteur een toestel onder waarborg bezoekt en constateert dat het probleem niet het resultaat van een apparaatfout, dan kunt u aansprakelijk worden gesteld voor alle kosten die door de melding worden veroorzaakt.

Het toestel moet voor de monteur toegankelijk zijn om om het even welke noodzakelijke reparatie uit te voeren. Als uw toestel zodanig geïnstalleerd is dat een ingenieur vreest dat schade aan het toestel of aan uw keuken zal worden veroorzaakt, dan zal hij geen reparatie uitvoeren.

Dit omvat situaties waarbij de toestellen zijn omtegeld, verzegeld met dichtingsproduct, houten obstakels voor het toestel, plinten.

BELANGRIJK: Baumatic Ltd. heeft een beleid van ononderbroken verbetering en behoudt zich het recht voor zijn producten zonder voorafgaand bericht aan te passen en te wijzigen.

Baumatic®

Baumatic Ltd.,

Baumatic Buildings,

6 Bennet Road,

Reading, Berkshire

RG2 0QX

United Kingdom

Sales Telephone

[phone]

Sales Fax

[phone]

Grindzuigerstraat 22

1333 MS ALMERE

Nederland

[phone]

www.baumatic.nl
