Type de produit	Four électrique encastrable
Marque	M-System
Modèle	MIO 630
Dimensions (L x H x P)	Environ 56 x 60 x 55 cm
Poids net	Environ 28 kg
Alimentation	230 V / 50 Hz / 16 A
Puissance totale	Environ 3000 W
Capacité intérieure	Environ 63 liter
Fonctions de cuisson	Chauffage haut et bas, grill, ventilatie, ontdooien, hetelucht
Thermostat	Instelbaar van 50 °C tot 250 °C
Verlichting	Ovenlampje inbegrepen
Timer	Ingebouwde timer met geluidssignaal
Uitvoering deur	Omkeerbare deur met dubbelglas
Rooster	Inclusief 1 rooster
Bakplaat	Inclusief 1 geëmailleerde bakplaat
Onderhoud en reiniging	Reinig met een vochtige doek en mild reinigingsmiddel; geen schurende producten gebruiken
Veiligheid	Kinderslot, oververhittingsbeveiliging, automatische uitschakeling
Onderdelen en repareerbaarheid	Vervangbare gloeilamp, rooster, bakplaat; onderdelen verkrijgbaar bij servicecentrum
Algemene informatie	Energieklasse A; garantie 2 jaar

Veelgestelde vragen - MIO 630 M-SYSTEM

Hoe schakel ik de oven in?

Draai de functieknop naar de gewenste stand en stel de temperatuur in met de thermostaatknop.

Wat moet ik doen als de oven niet warm wordt?

Controleer de stroomtoevoer, of de stekker in het stopcontact zit, en of de zekering niet is gesprongen.

Hoe stel ik de timer in?

Draai de timer knop naar de gewenste tijd totdat u een klik hoort en de oven automatisch uitschakelt.

Kan ik het ovenglas verwijderen voor reiniging?

Het ovenglas is vast gemonteerd; reinig het aan de binnenkant met een vochtige doek en mild schoonmaakmiddel.

Welke bakvormen kan ik gebruiken?

Gebruik hittebestendige schalen en bakvormen die geschikt zijn voor gebruik in een oven tot 250 °C.

Hoe ontdooi ik voedsel in de oven?

Selecteer de ontdooistand en plaats het voedsel op een rooster; de ventilator circuleert koude lucht.

Wat is het kinderslot en hoe activeer ik het?

Houd de toets 'Kinderslot' 3 seconden ingedrukt totdat een sloticoon verschijnt; de oven is dan vergrendeld.

De ovenlamp werkt niet, wat nu?

Schakel de stroom uit, verwijder de lamp afdekking en vervang de lamp door eenzelfde type (25 W, 300 °C bestendig).

Hoe maak ik de oven schoon?

Laat de oven afkoelen, verwijder losse onderdelen zoals rooster en bakplaat, en reinig met een vochtige doek en een mild schoonmaakmiddel. Gebruik geen schuursponsjes.

Waar vind ik het serienummer van de oven?

Het serienummer staat op een typeplaatje aan de achterkant of onderkant van de oven.

GEBRUIKSAANWIJZING MIO 630 M-SYSTEM

Gebruiksaanwijzing - Raad voor de installatie

EWAAR DIT BOEKJE OP EEN VEILIGE PLEK

Lees de gebruiksaanwijzingen alvorens de oven in gebruik te nemen

Geachte consument,

Hartelijk gefeliciteerd met de aankoop van dit apparaat.

De adviezen en waarschuwingen vermeldt in deze gebruiksaanwijzing zijn voor uw veiligheid en die van uw naasten. Wij adviseren u deze gebruiksaanwijzing zorgvuldig door te lezen zodat u het apparaat maximaal kunt benutten.

Tevens is het belangrijk deze gebruiksaanwijzing als naslagwerk bij de hand te houden of bij de verkoop van het apparaat aan de volgende eigenaar te overhandigen.

Het apparaat mag alleen worden gebruikt voor de doeleinden waarvoor het gemaakt is, nl. het bakken van levensmiddelen. Elk ander gebruik is onverantwoord en dus gevaarlijk.

De fabrikant/importeur is niet verantwoordelijk voor schades veroorzaakt door verkeerd of onverantwoord gebruik.

Verklaring van overeenstemming CE

• Dit oven is ontworpen om uitsluitend dienst te doen als kooktoestel. leder ander gebruik (bijv. als kachel) is oneigenlijk en dientengevolge gevaarlijk.

• Dit oven is ontworpen, gebouwd en op de markt gebracht in overeenstemming met:

• De veiligheidsvoorschriften van "Laagspanning" Richtlijn 73/23/EEG;

• De voorschriften van "EMC" Richtlijn 89/336/EEG;
• De voorschriften van Richtlijn 93/68/EEG.

BELANGRIJKE INFORMATIE VOOR DE CORRECTE VERWERKING VAN HET PRODUCT IN OVEREENSTEMMING MET DE EUROPESE RICHTLIJN 2002/96/EC

Aan het einde van zijn nuttig leven mag het product niet samen met het gewone huishoudelijke afval worden verwerkt. Het moet naar een speciaal centrum voor gescheiden afvalinzameling van de gemeente worden gebracht, of naar een verkooppunt dat deze service verschaft. Het apart verwerken van een huishoudelijk apparaat voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid die door een ongeschikte verwerking ontstaan en zorgt ervoor dat de materialen waaruit het apparaat bestaat teruggewonnen kunnen worden om een aanmerkelijke besparing van energie en grondstoffen te verkrijgen.

Om op de verplichting tot gescheiden verwerking van elektrische huishoudelijke apparatuur te wijzen, is op het product het symbool van een doorgekruiste vuilnisbak aangebracht.

BELANGRIJKE AANWIJZINGEN EN WAARSCHUWINGEN

• Verwijder de verpakking en controleer of het apparaat niet beschadigd is. Neemt u in geval van twijfel kontakt op met uw leverancier of de Technische Dienst van Délonghi Nederland bv.
• Verpakkingen (plastic zakken e.d.) buiten het bereik van kinderen houden.
• Wijzig nooit de technische specificaties van het apparaat.
• Verwijder altijd de stekker uit het stopkontakt voordat u het apparaat gaat reinigen.
• Wanneer u het apparaat niet langer gebruikt of vervangt door een ander model, ontdoet u zich dan op een verantwoorde manier van het apparaat en zorgt u ervoor dat het niet meer funktioneert, zeker met het oog op kinderen die met een op straat gevonden apparaat zullen gaan spelen.

BELANGRIJKE AANWIJZINGEN EN TIPS VOOR HET GEBRUIK VAN ELEKTRISCHE APPARATEN

Voor een veilig gebruik van elektrische apparaten dient u een aantal regels in acht te nemen. De belangrijkste zijn:

• Raak het apparaat nooit met natte handen of voeten aan.
• Gebruik het apparaat nooit met blote voeten.
• Laat kinderen of onbevoegden het apparaat niet zonder toezicht gebruiken.

De fabrikant is niet verantwoordelijk voor de consequenties van verkeerd of onverantwoord gebruik.

HET EERSTE GEBRUIK VAN DE OVEN

Het is aan te bevelen vóór het eerste gebruik de volgende handelingen uit te voeren:

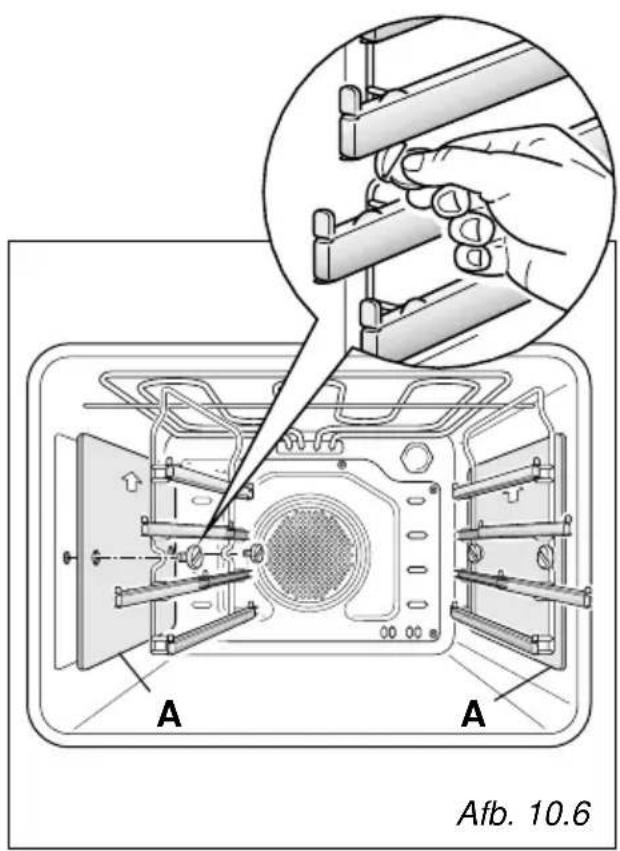

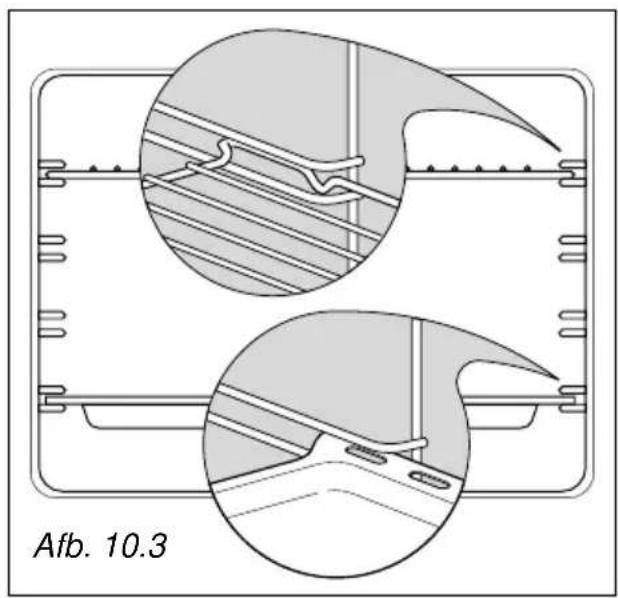

• Monteer de laterale roosters in de oven zoals beschreven in het hoofdstuk "MONTEREN EN DEMONTEREN VAN DE ZIJPLATEN".

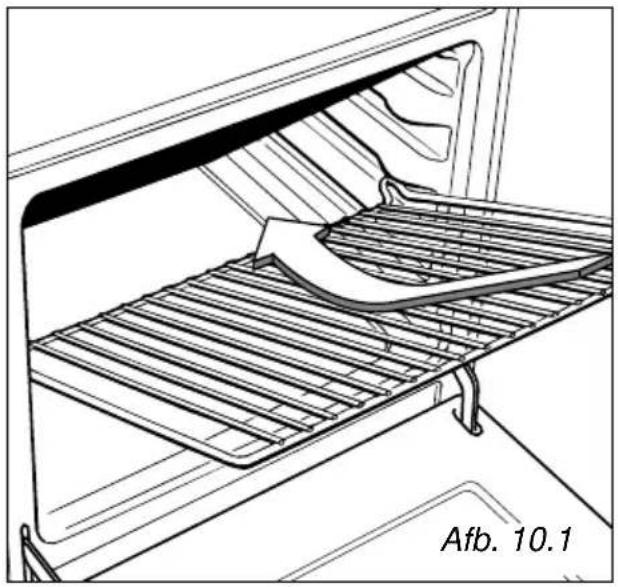

• Plaats de roosters en de druippan.
• Verwarm de lege oven op maximaal vermogen om alle vetsporen op de verwarmings-elementen te verwijderen, zoals beschreven in het desbetreffende hoofdstuk.
• Reinig de binnenzijde van de oven met een doek die u nat heeft gemaakt met water en een neutraal detergent. Droog grondig af.

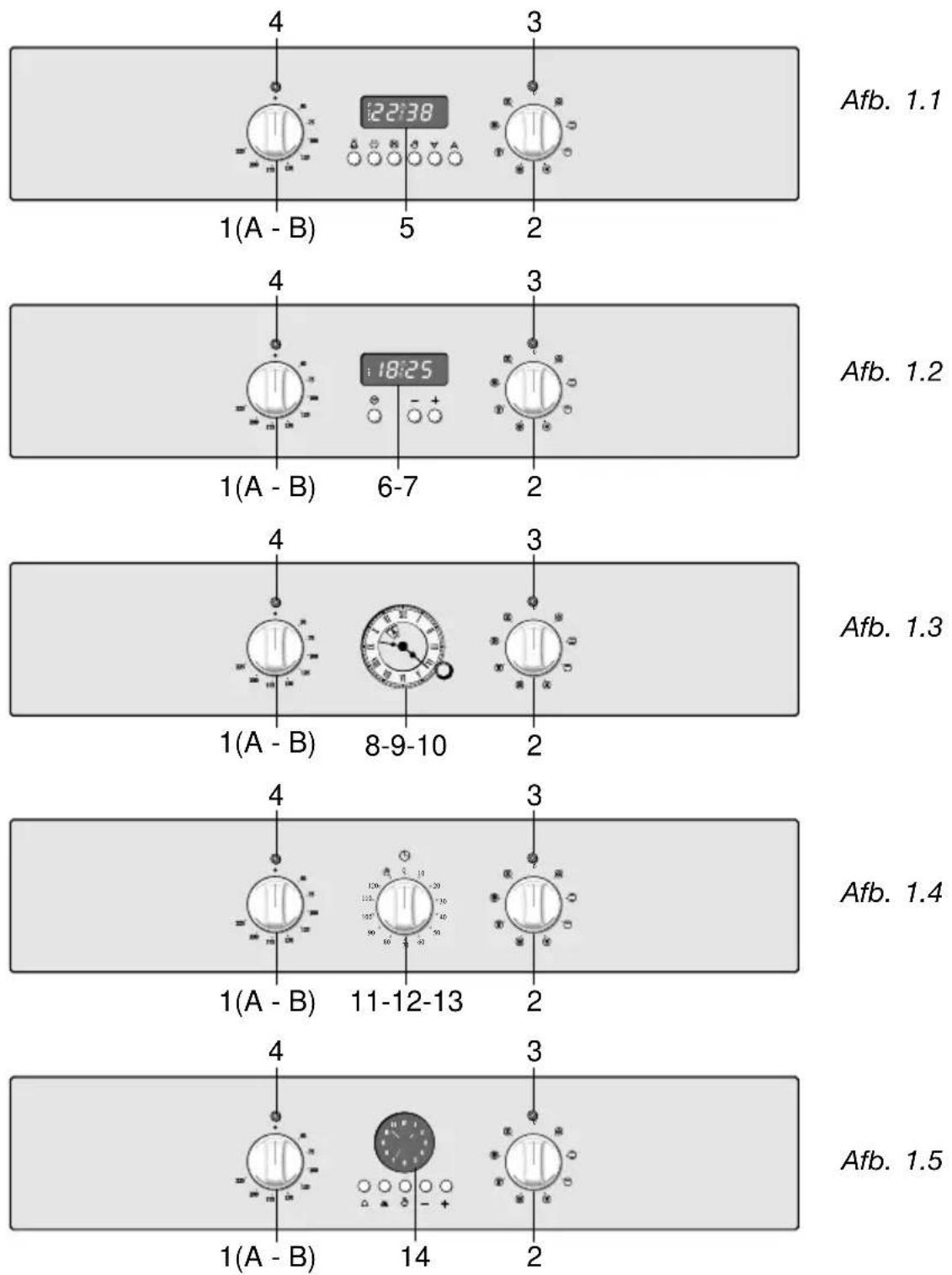

Bedieningspaneel

11

Afb. 1.1
Afb. 1.2
Afb. 1.3
Afb. 1.4
Afb. 1.5

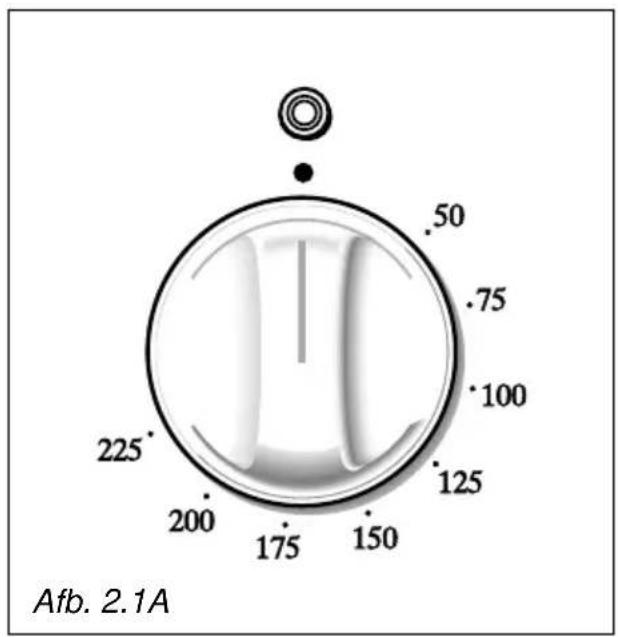

TYPE THERMOSTAAT

Afhankelijk van het model is de thermostaat van het type A (regelbereik 50-225°C) of van het type B (regelbereik 50-250°C)

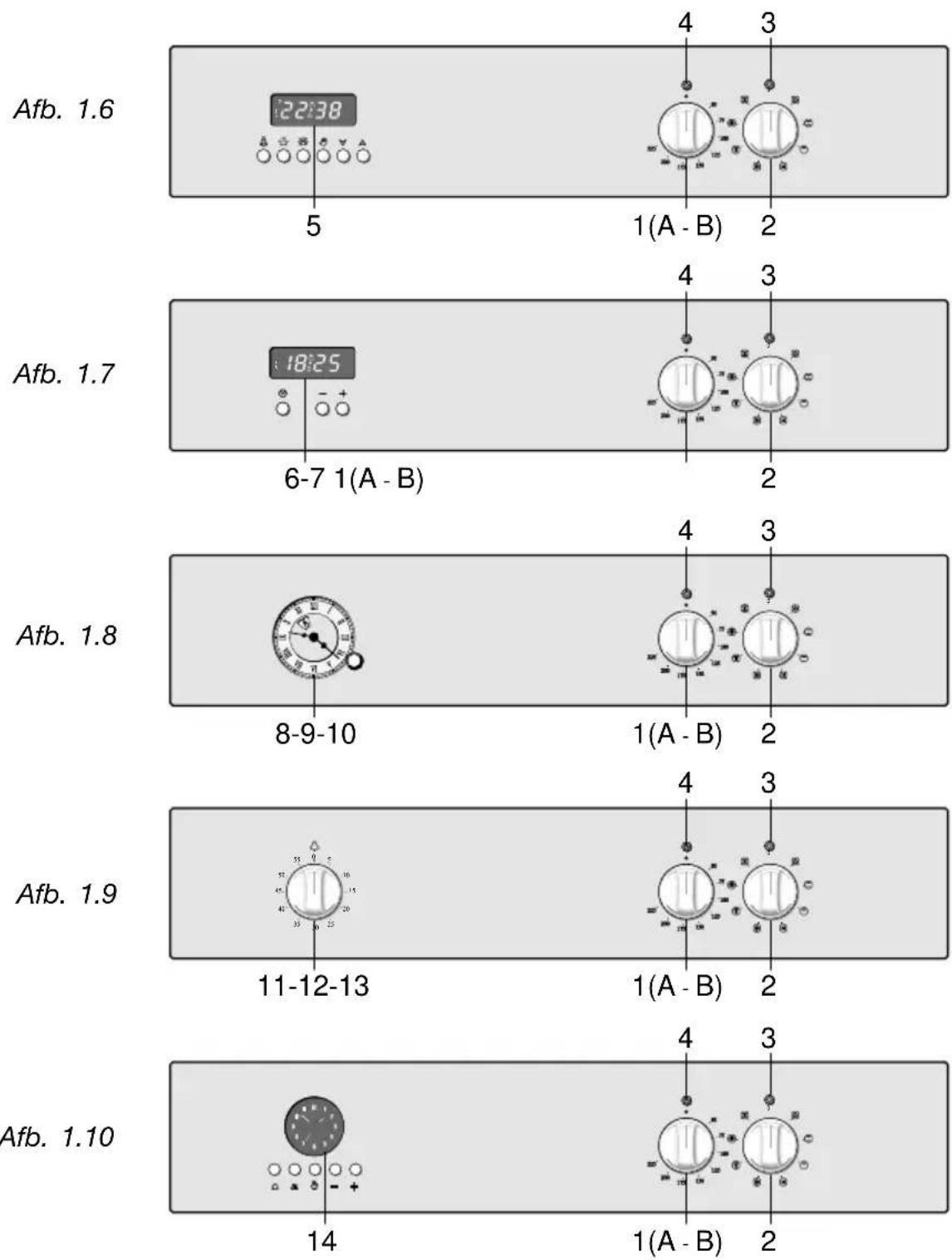

KNOPPENBORD

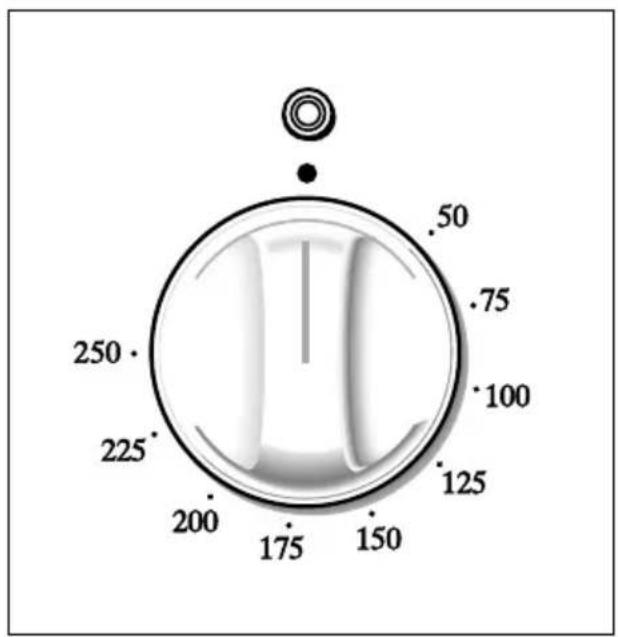

1. Thermostaatknop (type A of B)
2. Bakstandenschakelaar
3. Spanningslampje
4. Temperatuur lampje

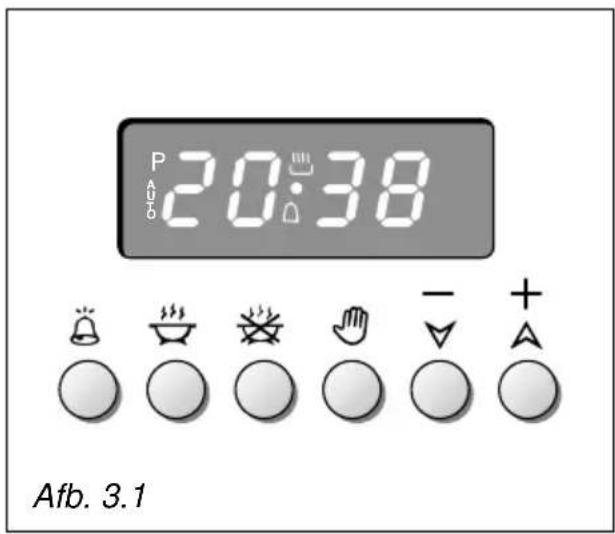

5. Elektronische programmeereenheid

6. Einde baktijd programmeereenheid

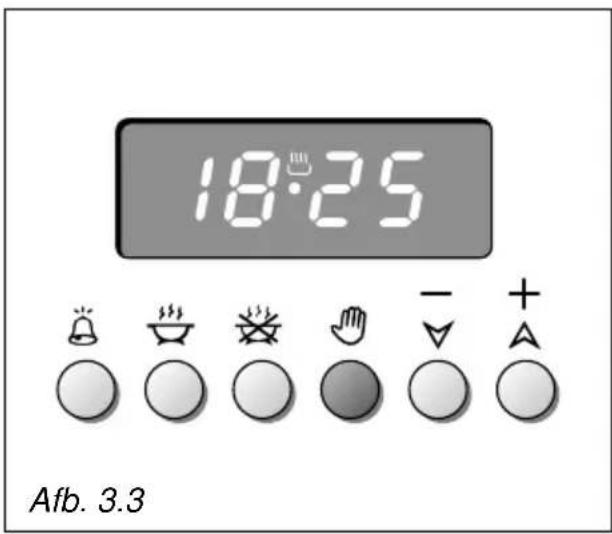

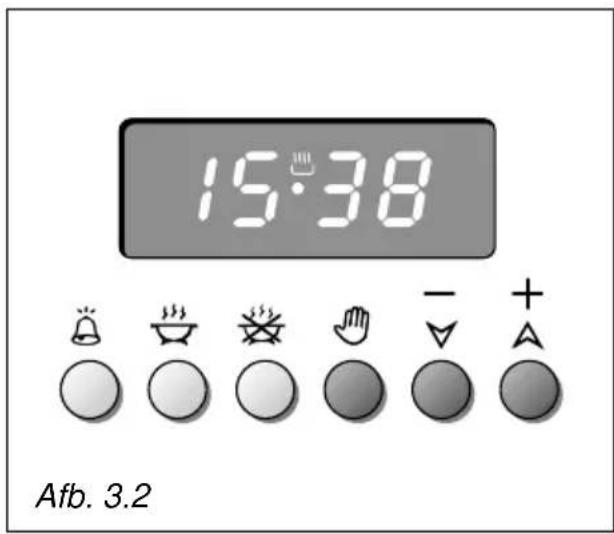

7. Digitale klok met kookwekker

8. Einde baktijd klok

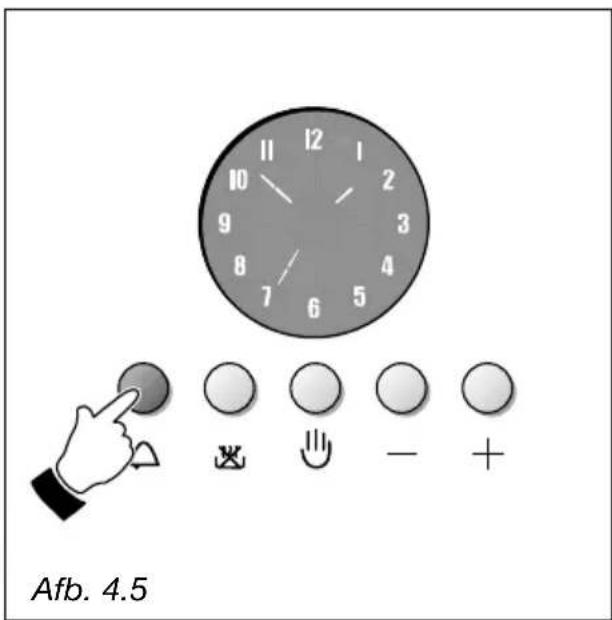

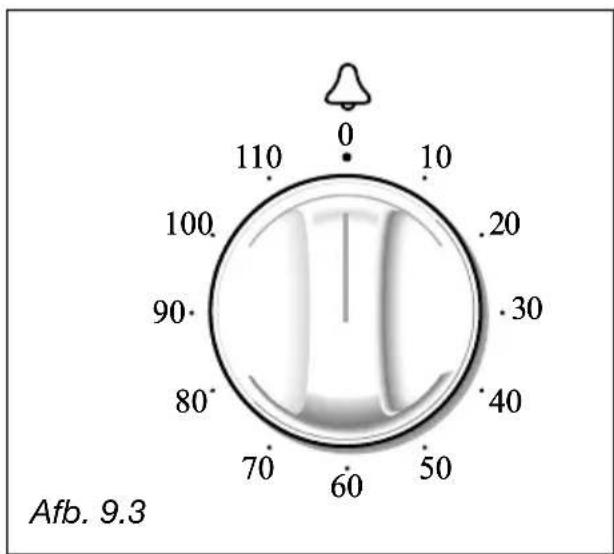

9. Klok met kookwekker

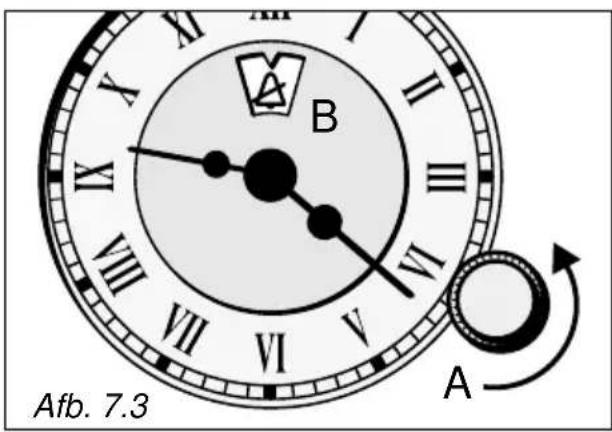

10. Klok

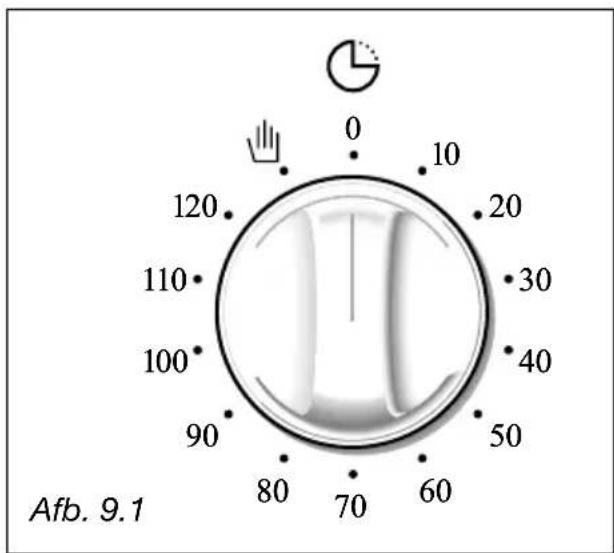

11. Bedieningsknop tijdschakelaar (120')
12. Bedieningsknop tijdklock 60'
13. Bedieningsknop tijdklock 120'
14. Elektronische klok/programmeur

MULTIFUNKTIONELE OVENS 7 FUNKTIES

De aangegeven modellen zijn multifunktionele ovens. Zoals de naam al aangeeft, zijn deze ovens uitgevoerd met 7 speciale funkties.

Deze funkties voldoen aan al uw kookwensen.

De 7 functies met temperatuurregeling maken gebruik van 4 verwarmingselementen, in het bijzonder:

• Onderste verwarmingselement 1300 W
• Bovenste verwarmingselement 1000 W
• Grillelement 2000 W
• Cirkelvorming element 2200 W

OPMERKING:

Voor het eerste gebruik raden wij aan de lege oven 60 minuten in stand en

vervolgens 15 minuten in stand 📄

het maximumvermogen te laten werken (thermostaatknop op de hoogste stand) teneinde alle vetsporen van de verwarminselementen te verwijderen.

Doe dit ook 15 minuten met de grillfunctie, zoals beschreven in de hoofdstukken DE GRILL GEBRUIKEN en GRILLEREN EN GRATINEREN.

VETFILTER (sommige modellen)

• Aan de achterkant van de oven is een speciaal filter aanwezig dat vetdeeltjes opvangt, vooral wanneer er vlees in de oven wordt geroosterd (zie blz. 30).
• verwijder het vetfilter wanneer u gebak en dergelijke in de oven bereidt.
• Maak het vetfilter na iedere kookbeurt schoon. Een vuil vetfilter kan nadelige gevolgen hebben voor de prestaties van de oven.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet. Houd kinderen weg van de oven.

WERKING

Opwarmen en bakken in de multifunktionele oven kan worden gerealiseerd door:

a. automatische convectie

De warmte wordt geproduceerd door het boven- en onderelement.

b. convectie door ventilatie

De ventilator zuigt de lucht uit de oven aan, voert het door de spiralen van het cirkelvormige element en blaast het terug de oven in. Voordat de ventilator de lucht weer aanzuigt om dit proces te herhalen, vult de hete lucht de oven waardoor een snelle en komplete bereiding van de gerechten plaatsvindt. Verschillende gerechten kunnen gelijktijdig op deze stand worden bereid.

c. hete lucht

De warmte geproduceerd door het onder- en bovenelement wordt door de ventilator gelijkmatig door de oven verdeeld.

d. straling

De warmte wordt geproduceerd door het infrarood grillelement.

e. straling en ventilatie

De stralingswarmte van de infrarood grill wordt m.b.v. de ventilator gelijkmatig door de oven verdeeld.

f. ventilatie

Het voedsel wordt zonder verwarming door de ventilator ontdooid.

WAARSCHUWING:

De deur is heet. Gebruik het handvat.

Gedurende het gebruik wordt het apparaat warm. Opletten om niet de warme elementen binnen de oven te treffen.

Met deze knop stelt u de temperatuur in, maar zet u de oven niet in werking. Draai de knop met de klok mee tot de gewenste temperatuur is bereikt. Het temperatuurcontrolelampje brandt wanneer de verwarmingselementen in werking zijn.

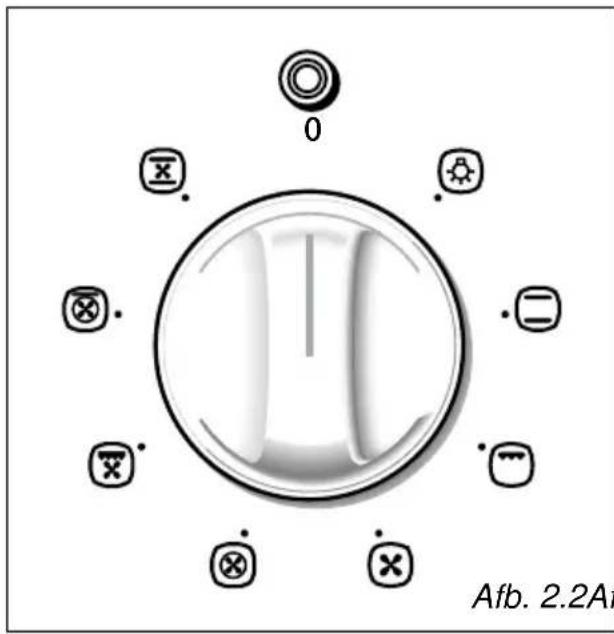

BAKSTANDENSCHAKELAAR (afb. 2.2)

Draai de schakelaar met de klok mee om één van de bakstanden in te stellen.

BINNENVERLICHTING

Als de schakelaar op deze stand wordt gezet, gaat de binnenverlichting branden (15 W).

Deze zal tijdens alle bakfunkties branden.

BAKKEN DOOR AUTOMATISCHE CONVECTIE

Het boven- en onderelement zijn in werking.

De warmte verspreidt zich door natuurlijke convectie en de temperatuur moet tussen 50°C en de maximumtemperatuur worden ingesteld met de thermostaatknop.

De oven dient te worden voorverwarmd.

Speciaal aanbevolen voor: gerechten die zowel aan de binnen-als aan de buitenkant dezelfde temperatuur vereisen zoals gebraden vlees, spare ribs, schuimtaart etc.

Afb. 2.2Afb. 2.1B

TRADITIONEEL GRILLEREN

Het infrarood grillelement is in werking. De warmte wordt door straling door de oven verspreid.

Te gebruiken met de thermostaatknop op een stand tussen 50°C en 200°C max en met de ovendeur dicht.

Voor kooktips wordt verwezen naar het hoofdstuk "TRADITIONEEL GRILLE-REN".

Speciaal aanbevolen voor: intensief grilleren, bruinen, gratineren en roosteren.

Her is aanbevelingswaardig niet langer dan 30 minuten te grillen.

Heel belangrijk: De toegankelijke delen kunnen warm worden bij het gebruik van de grill.

Houd kinderen op afstand.

ONTDOOIEN VAN BEVROREN LEV ENSMIDDELEN

Alleen de ventilator is in werking. Stel de thermostaat in op stand “●” - andere instellingen hebben geen effekt.

De levensmiddelen worden door ventilatie ontdooid: er komt geen verwarming aan te pas.

Speciaal aanbevolen voor: het snel ontdooien van bevroren levensmiddelen; 1 kg. heeft ± 1 uur nodig om te ontdooien.

Ontdooitijden variëren afhankelijk van de hoeveelheid en de soort te ontdooien levensmiddelen.

BAKKEN DOOR HETE LUCHT

De ventilator en het cirkelvormige element zijn in werking.

De warmte verspreidt zich door aangedreven ventilatie en de temperatuur is met de thermostaatknop te regelen tussen 50°C en de maximumstand.

De oven hoeft niet te worden voorverwarmd.

Speciaal aanbevolen voor: gerechten die aan de buitenkant goed gebraden en aan de binnenkant zacht of rose moeten zijn, zoals lasagne, lamsvlees, rosbief, vis etc.

BAKKEN DOOR GRILLEREN EN VENTILATIE

Het infrarood grillelement en de ventilator zijn in werking. De warmte wordt geproduceerd door de straling van het grillelement en daarna door de ventilator gelijkmatig over de oven verspreid.

De oven moet met de deur dicht worden gebruikt en de temperatuur is met de thermostaatknop te regelen tussen 50°C en 200°C max.

Voor kooktips wordt verwezen naar het hoofdstuk "GRILLEREN EN GRATINE-REN".

Her is aanbevelingswaardig niet langer dan 30 minuten te grillen.

Let op: Wanneer de functie grill + hetelucht in werking is kunnen de toegankelijke delen van de oven heet worden. Houd kinderen op afstand.

Speciaal aanbevolen voor: grilleren waarbij het vlees snel moet bruinen om de sappen te bewaren. Bijvoorbeeld var-kensfilet, karbonades etc.

BEHOUDEN VAN DE TEMPERATUUR NA HET BAKKEN OF HET LANGZAAM OPWARMEN VAN GERECHTEN

Het bovenste element, het cirkelvormige element en de ventilator zijn in werking. De warmte wordt verspreid door de ventilator, waarbij de meeste warmte in het bovenste gedeelte van de oven terecht komt. De temperatuur kan tussen 50°C en 140°C worden ingesteld via de thermostaatknop.

Speciaal aanbevolen voor: Gerechten die goed doorbakken dienen te zijn. Het warmhouden van gerechten na het bakken. Het langzaam opwarmen van reeds gebakken gerechten.

BAKKEN DOOR CONVECTIE EN VENTILATIE

Het boven- enonderelement en de ventilator zijn in werking. De warmte van het boven- enonderelement wordt m.b.v. de ventilator gelijkmatig door de oven verspreid. De temperatuur is met de thermostaatknop te regelen tussen 50°C en de maximumstand.

Speciaal aanbevolen voor:

grotere gerechten die zowel aan de binnen- als aan de buitenkant dezelfde temperatuur vereisen zoals rollade, kalkoen, lamsbout, cakes etc.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOOKTIPS

Sterilisatie

Voor het steriliseren van levensmiddelen die in glazen potten bewaard gaan worden, dient u de volgende handelingen uit te voeren (de glazen potten dienen vol en luchtdicht afgesloten te zijn).

a. Zet de bakstandenschakelaar op stand 📧
b. Zet de thermostaatknop op 175°C en verwarm de oven voor.
c. Vul de druipschaal met heet water.
d. Zet de potten in de druipschaal. Zorg ervoor dat ze niet tegen elkaar aan staan. Bevochtig de deksels met water, sluit de oven en stel de thermostaat in op 130°C.

Op het moment dat u belletjes in de glazen potten ziet, is de sterilisatie begonnen en kunt u de oven uitzetten.

Laat de potten in de oven staan totdat ze zijn afgekoeld.

OPWARMEN VAN BROOD

Stel de bakstandenschakelaar in op stand 📄n de thermostaat op 150°C.

Door het brood met enkele druppels water te bevochtigen en ±10 minuten in de oven te leggen, zal het zijn versheid terugkrijgen.

BRADEN

Om een perfekt gebraden stuk vlees te verkrijgen dient u de volgende punten in acht te nemen:

– de temperatuur dient tussen 180°C en 200°C te liggen
- de baktijd is afhankelijk van de hoeveelheid en de kwaliteit van het vlees.

Door de bakstandenschakelaar op stand Ⓧ en Ⓞzetten, is het mogelijk dat u verschillende gerechten gelijktijdig in de multifunktionele oven bereidt.

Vis, cake en vlees kan gelijktijdig bereid worden zonder dat de smaken en geuren zich met elkaar vermengen.

U dient slechts enkele voorzorgsmaatregelen in acht te nemen:

- Het verschil in temperatuurn benodigd om de gerechten te bereiden moet zo klein mogelijk zijn, maximaal 20°C - 25°C.

- De verschillende gerechten dienen op verschillende tijdstippen in de oven geplaatst te worden, afhankelijk van de gewenste bereidingstijd.

Deze manier van bakken bespaart veel tijd en energie.

ROOSTEREN EN GRATINEREN

Met de schakelaar op stand kan het roosteren zonder braadspit gbeuren, daar delucht volledig rond de gerechten verspreid wordt.

Draai de thermostaatknop op een stand tussen 50°C en 200°C max en plaats het voedsel op het rooster.

Sluit de deur en laat de oven op de ingestelde temperatuur werken totdat het voedsel gaar is.

Voor het eind van de kooktijd enkele boterkrulletjes toevoegen om het mooie gravneffekt te bekomen.

De grill niet langer dan 30 min. gebruiken.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

KOKEN MET DE GRILL

Zet de grill aan door de functieknop op te draaien en de thermostaatknop op een stand tussen 50°C en 200°C max.

De oven moet voorverwarmd worden gedurende 5 minuten.

Voor gebruik moet de deut-van de oven gesloten zijn.

Het gerecht op het ovenroosterplaatsen dat zo hoog mogelijk in de oven wordt geschoven.

Breng de ovenschaal onder de grill aan, om het vet en de sappen op te vangen.

Attentie: Voor gebruik moet de deutvan de oven gesloten zijn.

De grill niet langer dan 30 min. gebruiken.

Attentie: tijdens het gebruik wordt de ovendeur zeer heet.

Houd kinderen weg van de oven.

De elektronische programmering is een mechanisme met de volgende functies:

• 24-uurs klok met lichtgevend display
• Kookwekker (in te stellen tot aan 23 uur en 59 minuten)
• Programma voor automatisch bakken in de oven.
• Programma voor half-automatisch bakken in de oven.

Beschrijving van de drukknoppen:

Kookwekker

Baktijd

Einde baktijd

Handmatige bediening en ongedaan maken van de ingeschakelde programma's.

+Vooruit zetten van de cijfers van alle functies

Achteruit zetten van de cijfers van alle functies en instellen van het geluidssignaal.

Beschrijving van de oplichtende tekens:

AUTO - knipperend - Programmering op automatische bediening maar nog niet geprogrammeerd (men kan de oven niet aan zetten).

AUTO - Brandt, maar knippert niet - Programmering op automatische of half-automatische bediening met ingeschakeld programma.

Programmering op handmatige bediening of automatisch bakken in werking.

Kookwekker in werking

en AUTO - knipperend en met geluidssignaal - Verkeerde programmering (de baktijdinstelling is langer dan de instelling van einde baktijd).

Opmerking: Het programmeren (met één hand) gebeurt door het indrukken van de knop die overeenkomt met de gewenste functie.

Nadat men deze weer heeft losgelaten dient men binnen 5 seconden de tijd in te stellen met de toetsen Ⓐ of-

(⊕)edere keer dat de stroom uitvalt wordt de programmering op nul gezet.

DIGITAALKLOK (afb. 3.2)

De programmeer-eenheid is voorzien van een elektronische klok met lichtgevende cijfers die de uren en de minuten aangeven. Bij de eerste aansluiting van de oven op het elektriciteitsnet of na een stroomstoring zijn er drie knipperende nullen zichtbaar op het display van de programmeer-eenheid.

Om de tijd in te stellen dient U het knopje en vervolgens het knopje of (ingedrukt houden totdat de klok op de juiste tijd staat (afb. 3.2).

Er bestaat ook een ander systeem: druk de knopje egetijk in en druk tegelijkertijd op de knopjes (A) off().

Opmerking: Bij het instellen van de tijd worden eventuele in werking zijnde of ingestelde programma's op nul gezet.

HANDMATIGE BEDIENING VAN DE OVEN ZONDER PROGRAMMERING

(afb. 3.3)

Om de oven handmatig te bedienen, zonder gebruik van de programmering, moet het knipperende opschrift AUTO worden uitgezet door op de knop te drukken (het opschrift AUTO zal uitgaan, terwijl het symbool 🎨 gaat branden).

Let op: Als het opschrift AUTO niet knippert (hetgeen betekent dat er al een bakprogramma is ingesteld) zorgt het indrukken van de knop voor het wissen van het programma en voor het omschakelen naar de handmatige bediening.

Indien de oven aanstaat dient men hem handmatig uit te zetten.

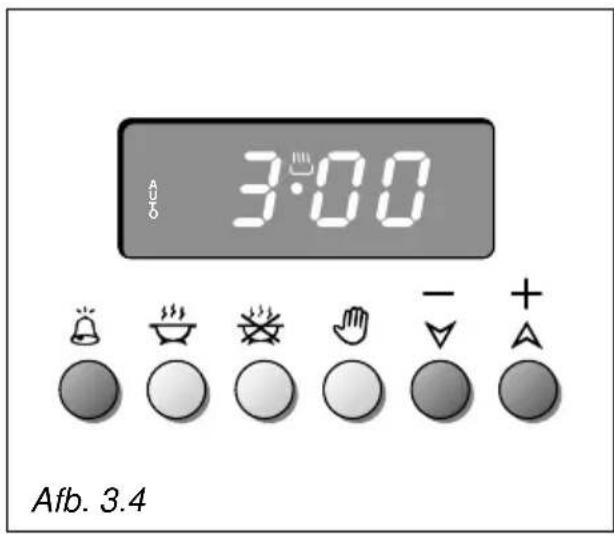

ELEKTRONISCHE KOOKWEKKER (afb. 3.4)

De kookwekkerfunctie bestaat slechts uit een geluidssignaal dat ingesteld kan worden voor een tijdsbestek van maximaal 23 uur en 59 minuten.

Om de tijd in te stellen moet U op het knopje drukken en vervolgens op het knopje (A) of+ () totdat het display de gewenste tijd aangeeft (afb. 3.4).

Als de kookwekker is ingesteld verschijnt de tijd van de klok weer op het display en gaat het symbool △ branden. Het terugstellen begint onmiddellijk.

Dit is op elk gewenst moment te zien op het display wanneer U het knopje indrukt.

Als de ingestelde tijd verstreken is gaat het symbool △ uit en hoort U een repeterend geluidssignaal dat uitgezet kan worden door op een willekeurige knop te drukken.

INSTELLING VAN DE TOON VAN HET GELUIDSSIGNAAL

Door op de knop Ⓥ) te drukken hoort U na elkaar drie verschillende klanken.

Het als laatste gehoorde geluidssignaal blijft ingesteld.

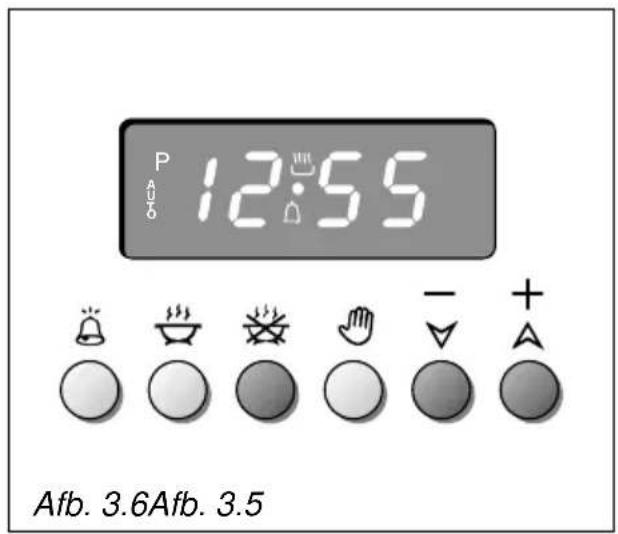

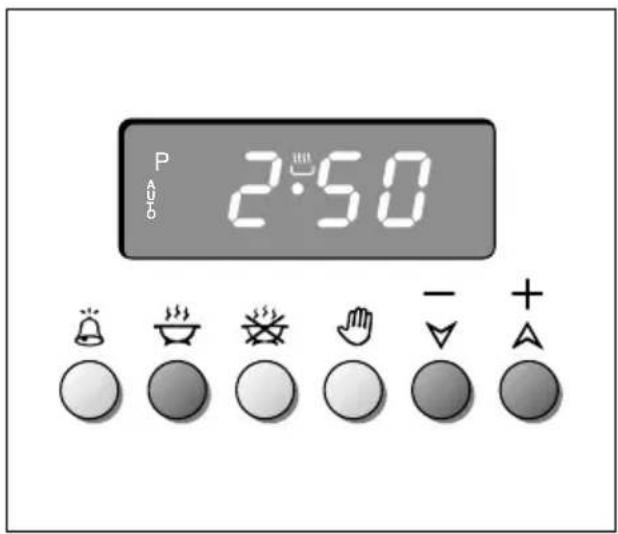

AUTOMATISCH BAKKEN (afb. 3.5 - 3.6)

Voor het automatisch bakken in de oven moet U:

1. De baktijd instellen
2. Einde baktijd instellen
3. Temperatuur en functie van de oven instellen.

Hiervoor gaat U als volgt te werk:

1. Stel de baktijd in door op de knop te drukken en vervolgens op de knop
   (✝)(vooruit) of (✝)(achteruit, als men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool gaan branden.

1. Druk op de knop de baktijd, reeds opgeteld bij het tijdstip van de klok verschijnt op het display.

Stel het tijdstip van einde baktijd in door op de knop (A); te drukken; indien men over het gewenste tijdstip heen gaat kan men achteruit gaan door op de knop (F), te drukken.

Na deze instelling zal het symbool doven. Indien na deze instelling het opschrift AUTO op het display knippert en men een geluidssignaal hoort, betekent dat dat er een fout is gemaakt bij het programmeren, dat wil zeggen, dat de baktijd over de tijd van de klok heen is ingesteld. in dit geval dient men het tijdstip einde baktijd of de baktijd te wijzigen op de hierboven aangegeven wijze.

1. Stel de temperatuur en de bakfunctie in met behulp van de schakelaar en de thermostaat van de oven (zie de betreffende hoofdstukken).

De oven is nu geprogrammeerd en alle zal automatisch functioneren: de oven zal op het juiste moment worden ingeschakeld en vervolgens, na het verstrijken van de baktijd op het geprogrammeerde tijdstip weer uit te gaan.

Tijdens het bakken blijft het symbool ,,, branden en door op de knop te druk- ken kan men op het display aflezen hoe lang het nog duurt tot het einde van de baktijd.

Het bakprogramma kan op ieder gewenst ogenblik worden uitgeschakeld door op de knop te drukken.

Na het verstrijken van de ingestelde baktijd wordt de oven automatisch uitgeschakeld. Het symbool gaat uit, het opschrift AUTO knippert en men hoort een geluidssignaal dat kan worden afgezet door op een willekeurige knop te drukken. Zet de schakelaar en de thermostaat van de oven op de nulstand, en zet vervolgens de programmeer-eenheid op de "handmatige" bediening door op de knop te drukken.

Let op: Als de stroom uitvalt springt de klok op nul en worden alle ingestelde programma's gewist. De stroomuitval wordt gesignaleerd door het de knipperende cijfers op het display.

HALFAUTOMATISCH BAKKEN

Met deze instelling gaat de oven automatisch uit na de gewenste baktijd. Er zijn twee manieren om half-automatisch te bakken:

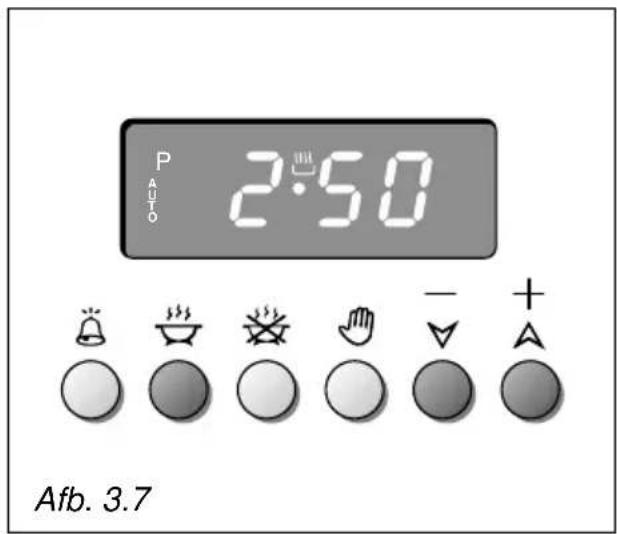

1e MANIER: Programmering van de baktijd (afb. 3.7)

- Stel de baktijd in door op de knop te drukken en vervolgens op de knop (vooruit) of de knop (achteruit, wanneer men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool gaan branden.

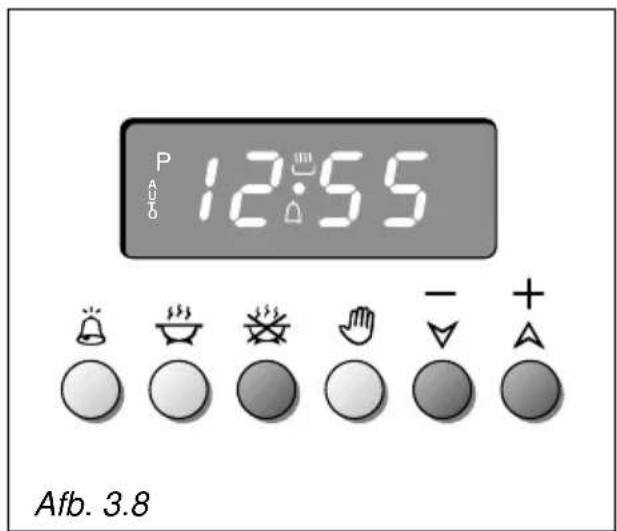

2e MANIER: Programmering van einde bak- tijd (afb. 3.8)

- Stel het tijdstip van einde baktijd in door op de knop te drukken en vervolgens op de knop (vooruit) of de knop (achteruit, wanneer men over de gewenste tijd heen is gegaan).

Het opschrift AUTO en het symbool 🚗 gaan branden.

Wanneer men één van deze programmeringen heeft uitgevoerd dient men de temperatuur en de bakfunctie van de oven in te stellen met behulp van de schakelaar en de thermostaat (zie de betreffende hoofdstukken).

De oven zal onmiddellijk worden ingeschakeld en na het verstrijken van de ingestelde tijd of bij het bereiken van het als einde baktijd ingestelde tijdstip zal hij automatisch weer worden uitgeschakeld.

Tijdens het bakken blijft het symbool branden en door op de knop e drukken kan men van het display aflezen hoe lang het nog duurt voordat de baktijd afgelopen is.

Het bakprogramma kan op ieder gewenst moment ongedaan worden gemaakt door op de knop te druk-ken.

Als de baktijd verstreken is wordt de oven uitgeschakeld en dooft het symbool ⚪, het opschrift AUTO knippert en men hoort een geluidssignaal dat uitgezet kan worden door op een willekeurige knop te drukken.

Zet de schakelaar en de thermostaat op de nulstand en zet de programmering op de handmatige bediening door op de knop 📊 te drukken.

De elektronische klok/programmeur is een inrichting die de volgende functies groepeert, die met een enkele hand kunnen geprogrammeerd worden:

• Klok12 urem met verlichte wijzers (uren, minuten en seconden).
• Timer (tot 60 minuten).
• Programma voor automatisch koken in de oven. Aanschakeling op het geprogrammeerde uur (binnen de 12 uren vanaf het ogenblik van de programmering) en automatische uitschakeling na de geprogrammeerde kooktijd (max. 6 uren).
• Programma voor halfautomatisch koken in de oven. Automatische uitschakeling van de oven na de geprogrammeerde kooktijd (max 6 uren).

Beschrijving van de drukknoppen:

Timer
Kooktijd/Uur van einde kooktijd
Uurregeling/Annulering programma's
⊕ Vooruitgaan van de cijfers van alle functies
- Achteruitgaan van de cijfers van alle functies

Opmerking: De programmering (met een enkele hand) wordt uitgevoerd door te drukken op de toets die overeenstemt met de gewenste functie, en nadat men deze heeft losgelaten, is het voldoende binnen de 7 seconden de tijd te beginnen instellen met de toetsen cf

De klok/programmeur wordt op nul afgesteld bij iedere onderbreking van de elektrische energie.

KLOK:

Verlichte wijzer van de minuten

Verlichte wijzer van de uren

Verlichte wijzer van de seconden

AUTOMATISCH OF HALFAUTOMATISCH KOKEN

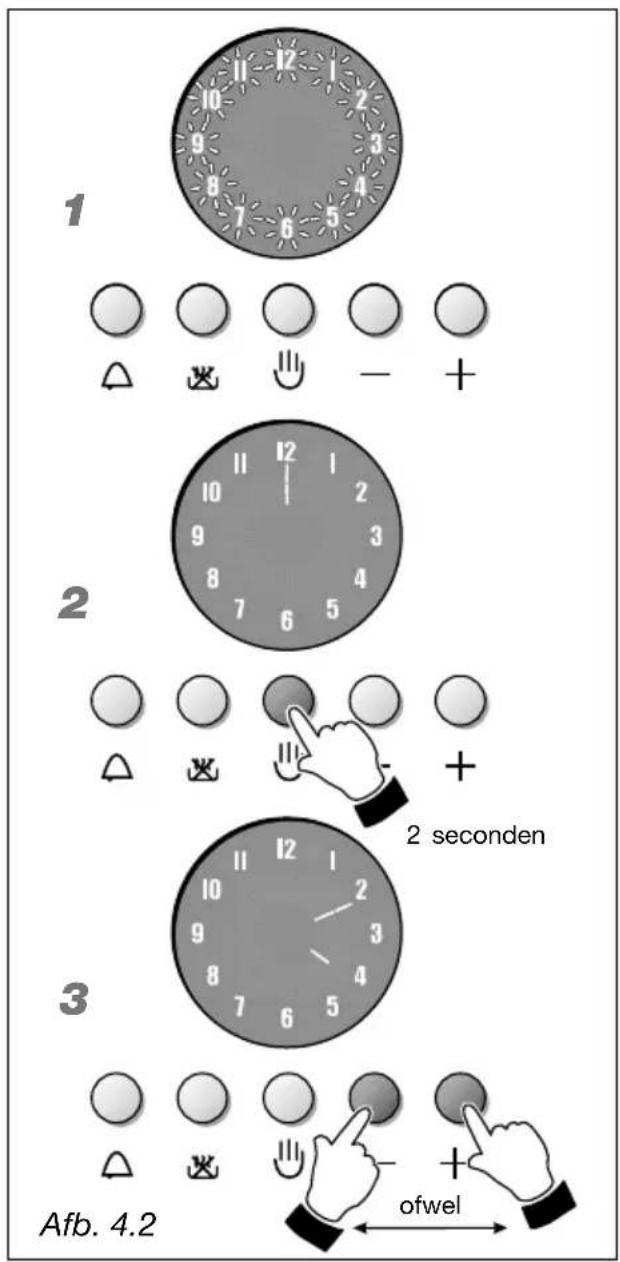

1. Afb. 4.2 - Bij de eerste elektrische aansluiting van de oven of na een stroom-onderbreking, zullen alle nummers van de programmeur knipperen.
2. Afb. 4.2 - Om het uur te regelen, de toets indrukken gedurende een seconde; de wijzer zal aangaan op de 12.
3. Afb. 4.2 - Binnen de 7 seconden de drukknop of indrukken om de verlichte uur- en minutenwijzers te regelen. Wanneer de regeling beëindigd is, zal de verlichte secondenwijzer verschijnen.

Opmerking: De regeling van de klok houdt de op nul afstelling in van eventuele programma's in uitvoering of van ingestelde programma's.

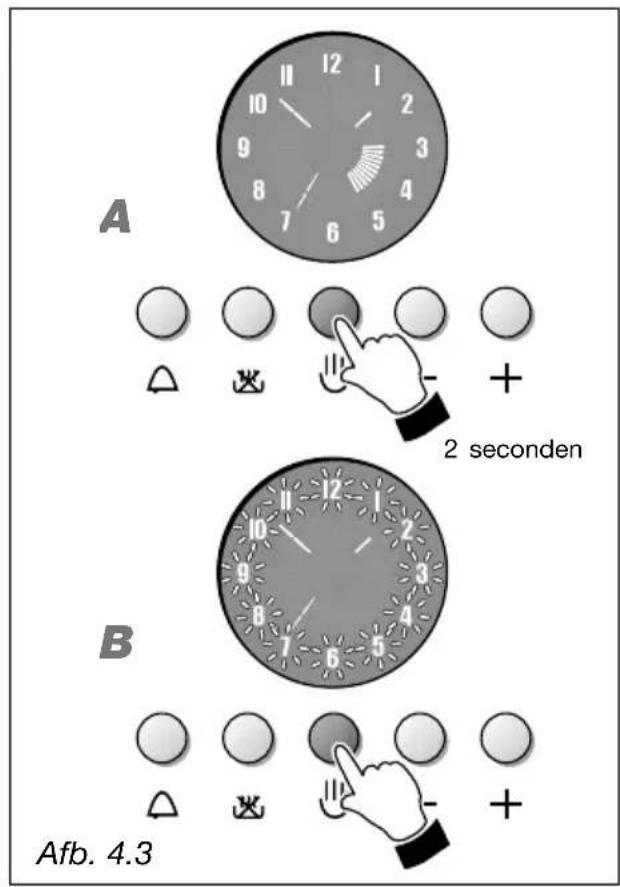

MANUEEL KOKEN ZONDER PROGRAMMEUR (Afb. 4.3)

Om de oven manueel te gebruiken, d.w.z. zonder de hulp van de programmeur, mogen de nummers niet knipperen of mag er geen enkel intern verlicht segment aan zijn (er mogen geen half-automatische of automatische kookprogramma's ingesteld zijn).

A. Afb. 4.3 - Programmeur met ingesteld programma. Om het programma te annuleren, gedurende 2 seconden de drukknop indrukken; de interne verlichte segmenten zullen uitgaan.
B.Afb. 4.3 - Programmeur met knipperende nummers (deze omstandigheid doet zich voor na de uitschakeling van het geluidssignaal van einde kooktijd). De drukknop indrukken. De nummers worden stabiel en de programmeur zal overgeschakeld worden naar manueel.

Opgelet: Op het einde van het koken de oven manueel uitschakelen en hierbij onmiddellijk de knoppen van de schakelaar en van de thermostaat naar de stand van uit (OFF) draaien.

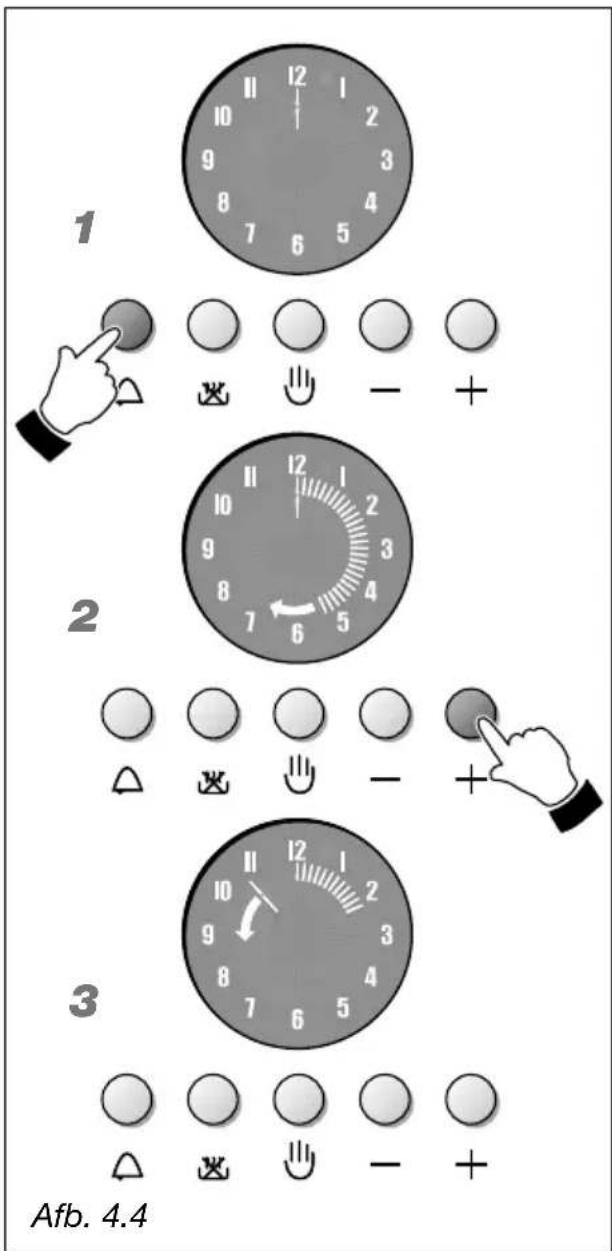

TIMER (Afb. 4.4)

De functie timer bestaat uitsluitend uit een geluidssignaal dat kan afgesteld worden voor een maximum tijd van 60 minuten.

1. Afb. 4.4 - Om de tijd in te stellen, drukken op de drukknop

2. Afb. 4.4 - Binnen de 7 seconden drukken op de drukknop tot de externe segmenten aangaan die overeenstemmen met de gewenste tijd (ieder segment stemt overeen met 1 minuut). Indien de gewenste tijd verstreken is, drukken op de drukknop tot de regeling is uitgevoerd.

3. Afb. 4.4 - Het aftellen begint onmiddel- lijk en wordt gevisualiseerd door een verlichte wijzer die draait tegen de wij- zers van de klok en die bij iedere toer (1 minuut) een segment zal uitschake- len.

Tijdens het aftellen is het mogelijk op gelijk welk ogenblik de ingestelde tijd te veranderen door te drukken op de toetsen + of -om het aftellen op nul af te stellen, drukken op de toets -tot aan het uitgaan van alle aangeschakelde externe sectoren).

Wanneer de tijd verstreken is, zal het laatste verlichte segment uitgaan en er zal een intermitterend geluidssignaal geactiveerd worden dat onderbroken kan worden door te drukken op een willekeurige drukknop. Het display visualiseert opnieuw het uur.

Om de klok te visualiseren tijdens het aftellen, een ogenblik de drukknop (afb. 4.5); om opnieuw het aftellen te visualiseren, terug een ogenblik de drukknop indrukken.

Opmerking: De functie timer kan ook ingesteld worden indien er een halfautomatische of een automatische kooktijd in uitvoering is.

OPGELET: De functie timer schakelt de oven niet automatisch uit op het einde van de tijd ingesteld door de timer. De oven manueel uitschakelen door de knoppen van de schakelaar en van de thermostaat te draaien naar de stand van uit (OFF).

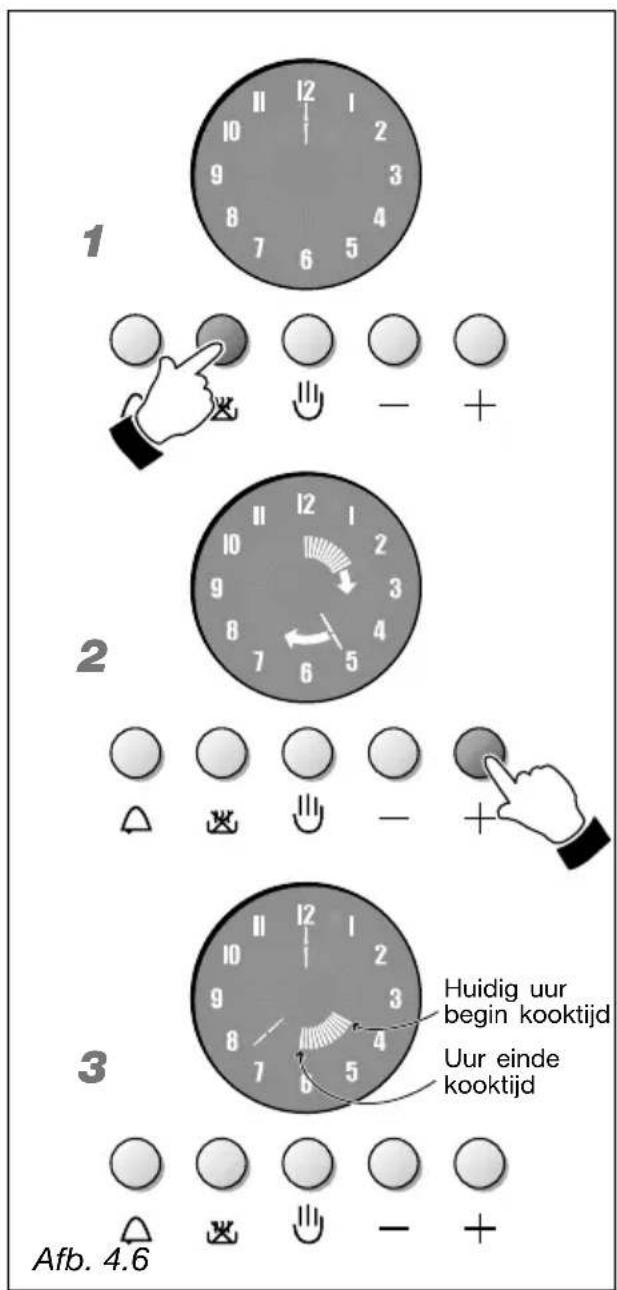

HALFAUTOMATISCH KOKEN (Afb. 4.6)

Dient om de oven automatisch uit te schakelen nadat de gewenste kooktijd verstreken is.

1. Afb. 4.6 - Om de kooktijd in te stellen (max 6 uren) drukken op de drukknop de wijzers van de klok gaan uit en er gaat een wijzer aan op de 12.
2. Afb. 4.6 - Binnen de 7 seconden drukken op de drukknop en een verlichte wijzer (zoals die van de minuten en de seconden) wordt geactiveerd. Ieder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minuten een intern segment aan (5 segmenten zijn gelijk aan een uur). Indien de gewenste tijd verstreken is, de drukknop indrukken tot de regeling is uitgevoerd.
3. Afb. 4.6 - Na 7 seconden zullen de aangeschakelde interne segmenten zich gaan plaatsen op het huidige uur en hierbij de geprogrammeerde kooktijd aanduiden.
4. De temperatuur en de kookfunctie van de oven instellen door in te grijpen op de desbetreffende knoppen van de schakelaar en van de thermostaat (zie specifieke hoofdstukken). De oven zal onmiddellijk aangaan en wanneer de ingestelde tijd verstreken is, zal hij automatisch uitgaan.

Tijdens het koken zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen gradueel uitgaan met het verlopen van de tijd (een alle 12 minuten).

Tijdens het kookprogramma is het mogelijk op gelijk welk ogenblik de ingestelde tijd te veranderen door eerst de toets ①n vervolgens de toetsen of in te-druk-ken.

Wanneer de tijd verstreken is, zal het laatste verlichte segment uitgaan, de oven zal uitgaan, alle nummers van de klok zullen knipperen en er zal een intermitterend geluidssignaal geactiveerd worden.

Om het geluidssignaal uit te schakelen, een willekeurige drukknop indrukken.

Om het knipperen van de nummers van de klok uit te schakelen, drukken op de drukknop 🌐.

Het kookprogramma kan geannuleerd worden op gelijk welk ogenblik door de drukknop gedurende 2 seconden in te drukken.

Opgelet: Op het einde van het halfautomatisch koken onmiddellijk de knoppen van de schakelaar en van de thermostaat van de oven naar de stand van uit (OFF) draaien.

Opgelet: De onderbreking van de elektrische energie veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking wordt gesignaleerd door de knipperende nummers zonder verlichte wijzers - Afb. 4.9).

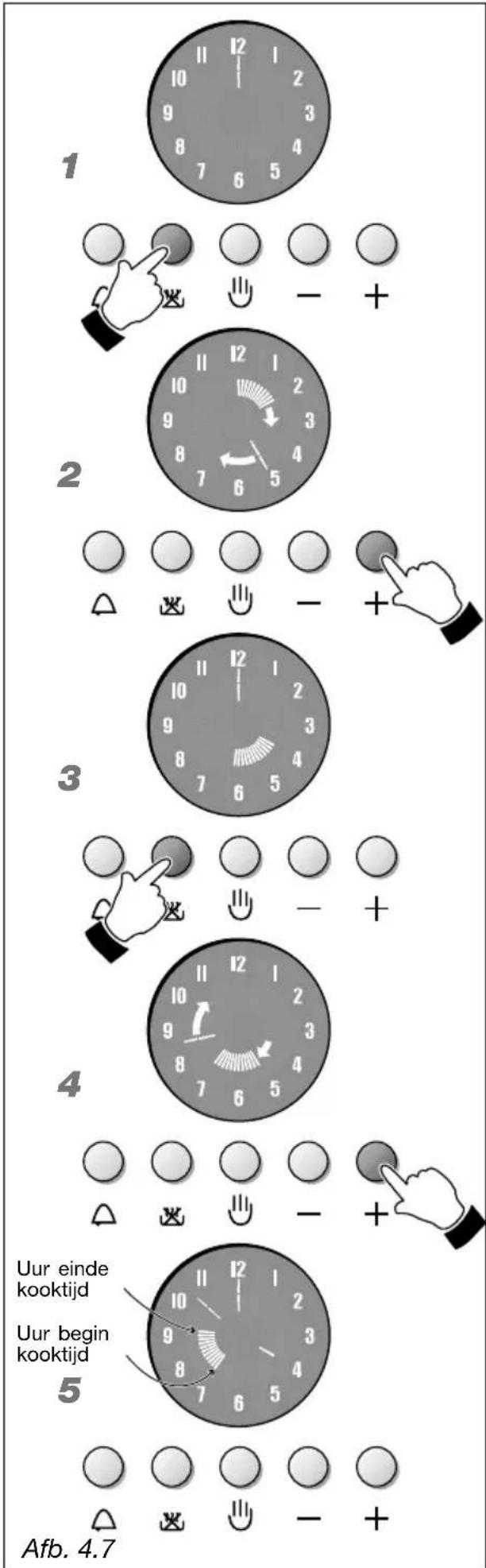

AUTOMATISCH KOKEN (Afb. 4.7)

Dient om de oven aan te schakelen op een vooringesteld uur en automatisch uit te schakelen nadat de geprogrammeerde kooktijd verstreken is. Om in de oven te koken in automatisch, moet men:

• De kooktijd instellen (max 6 uren)
• Het uur van einde kooktijd instellen (binnen de 12 uren vanaf het ogenblik van programmering)
• De temperatuur en de kookfunctie van de oven instellen.

Deze operaties worden op de volgende manier uitgevoerd:

1. Afb. 4.7 - De kooktijd instellen door te drukken op de drukknop de wijzers van de klok gaan uit en er gaat een wijzer aan op de 12.
2. Afb. 4.7 - Binnen de 7 seconden de drukknop indrukken en er wordt een verlichte wijzer geactiveerd (zoals die van de minuten en de seconden). Ieder segment van vermeerdering duidt een minuut aan. Bovendien schakelt iedere vermeerdering van 12 minuten een intern segment aan (5 segmenten zijn gelijk aan een uur). Indien de gewenste tijd verstreken is, de drukknop indrukken tot de regeling is uitgevoerd.
3. Afb. 4.7 - Binnen de 7 seconden nogmaals op de toets drukken; de aangeschakelde interne segmenten zullen zich op het huidige uur gaan plaatsen.
4. Afb. 4.7 - Binnen de 7 seconden drukken op de toets tot de aangeschakelde segmenten verplaatst worden op het uur waarop men het koken wenst uit te voeren. Indien het gewenste uur overschreden is, drukken op de drukknop tot de regeling is uitgevoerd.
5. Afb. 4.7 - Na 7 seconden worden de wijzers van de klok terug gevisualiseerd en de aangeschakelde segmenten duiden de kooktijd aan.
6. De temperatuur en de kookfunctie instellen door in te grijpen op de desbetreffende knoppen van de schakelaar en van de thermostaat van de oven (zie specifieke hoofdstukken). Nu is de oven geprogrammeerd en zal aangaan en aan blijven voor de tijd aangeduid door de verlichte segmenten, nadien zal hij automatisch uitgaan.

Wanneer het koken begint, zullen de interne segmenten knipperen om aan te duiden dat het koken in uitvoering is, en ze zullen gradueel uitgaan met het verlopen van de tijd (een alle 12 minuten). Tijdens het kookprogramma is het mogelijk op gelijk welk ogenblik de ingestelde tijd te veranderen door eerst op de toets en vervolgens op de toetsen + of - te drukken.

Wanneer de tijd verstreken is, zal het laatste verlichte segment uitgaan, de oven zal uitgaan, alle nummers van de klok zullen knipperen en er zal een intermitterend geluidssignaal geactiveerd worden.

Om het geluidssignaal uit te schakelen, drukken op een willekeurige drukknop.

Om het knipperen van de nummers van de klok uit te schakelen, drukken op de drukknop 🤘.

Het kookprogramma kan geannuleerd worden op gelijk welk ogenblik door te drukken op de drukknop gedurende 2 seconden.

Opgelet: Op het einde van het automatisch koken onmiddellijk de knoppen van de schakelaar en van de thermostaat van de oven naar de stand van uit (OFF) draaien.

Opgelet: De onderbreking van de elektrische energie veroorzaakt de op nul afstelling van de klok en het wissen van alle ingestelde programma's. De uitgevoerde onderbreking wordt gesignaleerd door de knipperende nummers zonder verlichte wijzers - afb. 4.9).

Elektronische klok / timer einde kooktijd

55

De elektronische programmakiezer is een apparaat met de volgende functies.:

• 24-uren klok met verlicht display
• Timing van het koken in de oven met automatische uitschakeling (max. 99 minuten).

ELEKTRONISCHE KLOK

Onmiddellijk na de aansluiting van de oven of na een stroomonderbreking, knipperen er drie nullen op de programmakiezer.

Om het uur in te stellen, drukt u op de knop en daarna binnen 7 seconden op de knoppen of tot het juiste uur is ingesteld.

Een stroomonderbreking zet de klok opnieuw op nul.

Opgelet: Wanneer het display van de programmakiezer drie knipperende nullen visualiseert, kan de oven niet aangeschakeld worden.

De oven kan aangeschakeld worden wanneer het symbool wordt gevisualiseerd op het display.

INSTELLING VAN DE FREQUENTIE VAN HET ALARMSIGNAAL

U kunt kiezen uit drie mogelijkheden van geluid die u selecteert door de knop - in te drukken.

Afb. 5.1

KOKEN MET AUTOMATISCHE UITSCHAKELING

Het doel van deze functie bestaat erin het koken automatisch te stoppen na een vooringestelde tijd, voor een maximum tijd van 99 minuten.

Om de kooktijd in te stellen, de drukknop of indrukken tot de gewenste tijd wordt gevisualiseerd op het display. Het symbool AUTO zal gevisualiseerd worden op het display. Dan kunt u de knop van de oventhermostaat bijregelen volgens de gevraagde temperatuur. De oven zal onmiddellijk beginnen werken en dit gedurende de vooringestelde tijd. Het display visualiseert het aftellen. De tijd van de klok kan gevisualiseerd worden door de drukknop in te drukken.

Wanneer de tijd verstreken is, zal de oven automatisch uitgeschakeld worden, het symbool AUTO zal uitgaan en een intermitterend belsignaal zal starten gedurende 7 minuten; het belsignaal kan gestopt worden door de drukknop in te drukken.

Belangrijk: Voordat het belsignaal gestopt wordt, de oven manueel uitschakelen.

Om op gelijk welk ogenblik het kookprogramma te wissen, de drukknoppen en samen indrukken en de drukknop eerst loslaten.

ELEKTRONISCH ALARM

De programmakiezer kan gebruikt worden als een alarm gedurende een maximum tijd van 99 minuten. Om het alarm in te stellen, de drukknop of indrukken tot de gewenste tijd gevisualiseerd wordt op het display. Wanneer de tijd verstreken is, zal een intermitterend belsignaal starten gedurende 7 minuten; dit signaal kan gestopt worden door de drukknop in te drukken.

Opgelet: Indien de ovenknop op aan werd gezet wanneer het belsignaal start, zal deze automatisch uitgeschakeld worden. Om de oven verder te laten werken moet het belsignaal gestopt worden door de drukknop in te drukken.

Elektronische klok

Het elektronisch alarm is een 24-uren klok met een LCD-schermpje en een alarm met een tijdabereik van 99 minu- ten.

Onmiddellijk na de aansluiting van de oven of na een stroomonderbreking, knipperen en drie nullen op de programmakiezer.

Om het uur in te stellen drukt u op de knop en daarna binnen 7 seconden op de knoppen of tot het juiste uur is ingesteld.

Een stroomonderbreking zet de klok opnieuw op 0.

Afb. 6.1

ELEKTRONISCH ALARM

Het alarmprogramma bestaat uit een bel- latje dar kan worden ingesteld voor een periode van maximum 99 minuten.

Om de tijd in te stellen drukt u op of tot de gewenste tijd op het scherm verschijnt.

Wanneer de instelling voltooid is licht het symbool op en begint de attelling onmiddellijk.

Wanneer de ingestelde tijd veratreken is, dooft symbool en hoort u gedurende 7 minuten een onderbroken belsignaal, u kunt dit stopzetten door de knop in te drukken.

Om de aftelling van het alarm te onderbreken drukt u tegelijk op knoppen ② en ①.

Daarna laat u eerat knop ①os.

INSTELLING VAN DE FREQUENTIE VAN HET ALARMSIGNAAL

U kunt kiezen uit 3 mogelijkheden die u selecreert door de knop in te drukken.

Tijdschakelaar

De tijdschakelaar heeft de volgende functies:

• Klok
• Geprogrammeerde kooktijd. Deze functie schakelt de oven na de gewenste tijdsduur (max. 180 minuten) automatisch uit.

- "Einde kooktijd" geluidssignaal

DE KLOK GELIJKZETTEN

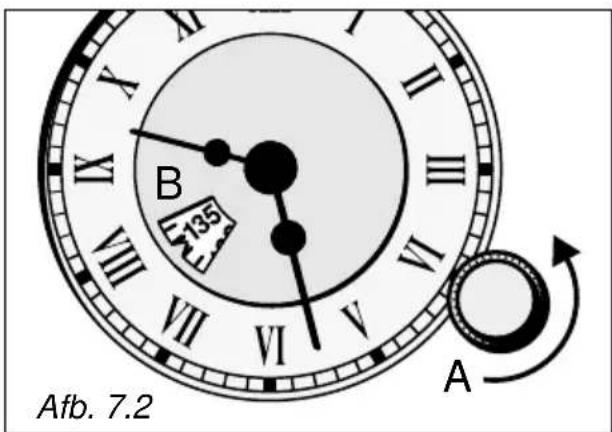

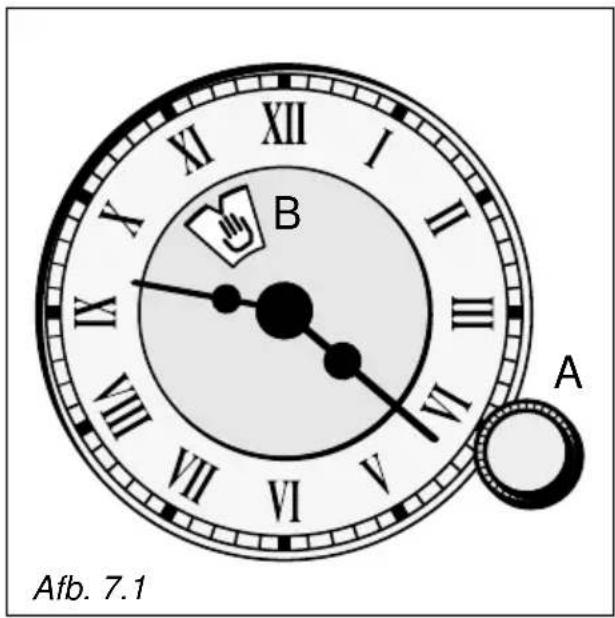

Druk het knopje "A" (afb. 7.1) in en draai het met de klok mee totdat de klok gelijk staat.

MANUELE BEDIENING VAN DE OVEN (zonder geprogrammeerde kooktijd)

Om de oven handmatig te gebruiken, moet de tijdschakelaar worden uitgeschakeld door het knopje met de klok mee te draaien totdat het symbol in het venstertje B verschijnt (afb. 7.1).

DE OVEN MET DE TIJDSCHAKELAAR BEDIENEN

• Kies een functie en een temperatuur om de oven aan te zetten (zie de desbetreffende hoofdstukken).
• Stel de kooktijd in door het knopje "A" te draaien totdat het venstertje "B" de gewenste kooktijd aangeeft (afb. 7.2).

De oven slaat onmiddellijk aan en zal automatisch uitgeschakeld worden wanneer de geprogrammeerde kooktijd om is, waarbij een geluidssignaal hoorbaar wordt dat kan worden afgezet door het knopje "A" te draaien totdat het symbol in het venstertje "B" verschijnt (afb. 7.3).

Draai vervolgens de functieknop en de thermostaatknop op de nulstand.

Klok met kookwekker - Klok

U zet de klok gelijk door het knopje "A" in te drukken en met de klok mee te draaien totdat de klok gelijk staat.

Let op: Het knopje "A" raakt los als het tegen de klok in gedraaid wordt.

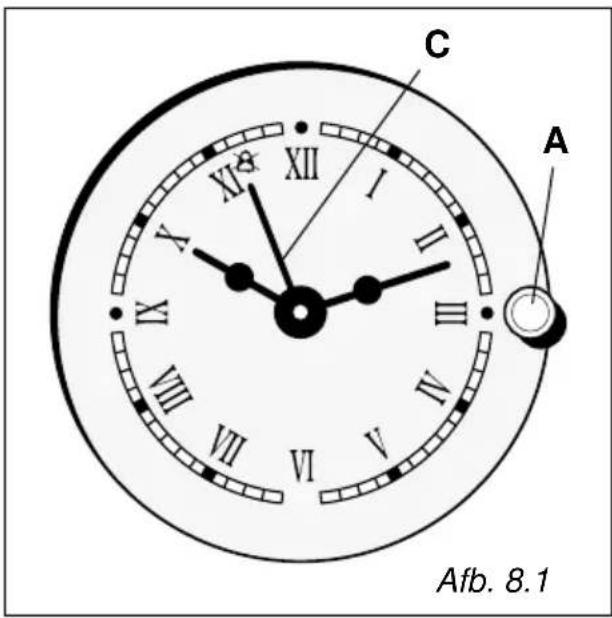

KOOKWEKKER (Afb. 8.1)

De kookwekker geeft eenvoudig een geluidssignaal wanneer de ingestelde tijd verstreken is.

U stelt de kookwekker in door de kleine knop (A) met de klok mee of tegen de klok in te draaien (zonder hem in te drukken) totdat de wijzer (C) de gewenste tijdsduur aanduidt (max. 55 minuten) (afb. 8.1).

De tijdsaftelling begint onmiddellijk; de wijzer (C) draait tegen de klok in en geeft de ontbrekende tijd aan.

Wanneer de ingestelde tijdsduur verstreken is, geeft de kookwekker een geluidssignaal dat hoorbaar blijft totdat de wijzer (C) op het symbool wordt gezet door de knop (A) tegen de klok in te draaien.

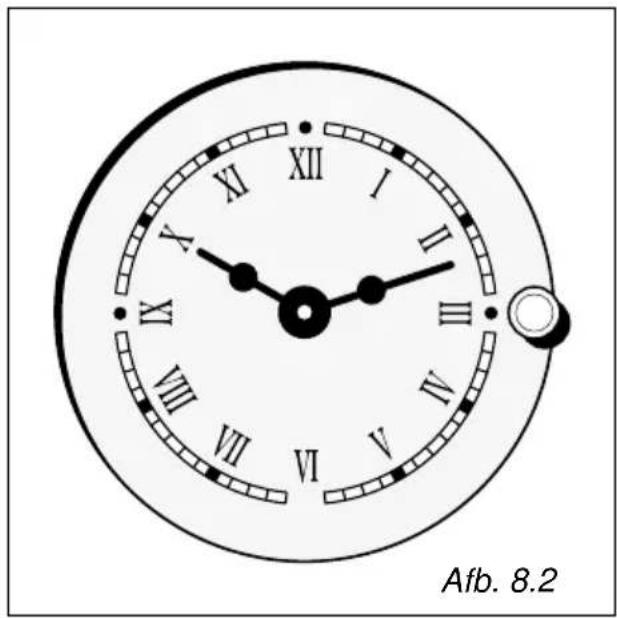

KLOK (afb. 8.2)

U zet de klok gelijk door het kleine knopje "A" in te drukken en met de klok mee te draaien totdat de klok gelijk staat.

Let op: Het knopje "A" raakt los als het tegen de klok in gedraaid wordt.

Tijdschakelaar - Kookwekker

TIJDSCHAKELAAR (afb. 9.1)

De tijdschakelaar stelt de oven in werking gedurende een vooraf door u ingestelde periode.

1) In werking stellen

Nadat de bakstandenschakelaar en de thermostaat op de gewenste stand zijn ingesteld, draait u de tijdschakelaar met de klok mee tot de gewenste baktijd (max. 120 minuten).

Als deze tijd verstreken is zal de tijd- schakelaar op stand "0" staan en zal de oven automatisch uitschakelen.

2) Handmatige bediening

Indien de baktijd meer dan 2 uur bedraagt of indien u de oven handmatig wenst te bedienen, zet u de knop op stand 🏠

De kookwekker kan tot maximaal 60 minuten worden ingesteld en geeft bij afloop van de ingestelde tijd een geluidssignaal.

De knop (afb. 9.2) moet met de klok mee worden gedraaid tot de 60 minuten positie en daarna tegen de klok in terug worden gedraaid totdat de juiste stand is bereikt.

De kookwekker kan tot maximaal 120 minuten worden ingesteld en geeft bij afloop van de ingestelde tijd een geluidssignaal.

De knop (afb. 9.3) moet met de klok mee worden gedraaid tot de 120 minuten positie en daarna tegen de klok in terug worden gedraaid totdat de juiste stand is bereikt.

Reining en Onderhoud

ALGEMENE RAAD

Sluit het komfoor af van het elektriciteitsnet en wacht totdat het is afgekoeld voordat u begint met het schoonmaken.

Het is raadzaam om het apparaat, en vooral de geëmailleerde oppervlakken, te laten afkoelen voordat u met de schoonmaak begint.

Verwijder zure stoffen (citroensap, azijn, enz.) die op het apparaat gemorst zijn onmiddellijk.

Gebruik geen chloorhoudende of zure schoonmaakproducten.

De oven moet na ieder gebruik met geschikte producten worden schoongemaakt. Denk eraan dat u de oven kunt reinigen door hem 30 minuten op de maximumtemperatuur te laten werken; zo wordt veel vuil verast.

OPPERVLAKKEN IN ROESTVRIJ STAAL

OPGELET

De oppervlakken in roestvrij staal gebruikt in deze oven zijn beschermd met een speciale transparante lak die het effect afdrukken beperkt.

Teneinde de beschadiging van deze bescherming te vermijden, voor de schoonmaak van de roestvrije componenten geen schuurproducten gebruiken.

ALLEEN WARM ZEEPWATER GEBRUIKEN VOOR DE SCHOON- MAAK VAN DE OPPERVLAKKEN IN ROESTVRIJ STAAL.

Gebruik geen stoomreiniger, omdat deze condens aan de binnenkant van het komfoor kan veroorzaken, hetgeen het kooktoestel onveilia maakt.

ONDERDELEN VAN ROESTVRIJ STAAL, ALUMINIUM EN OPPERVLAKKEN MET EEN PRINT

Reinig deze onderdelen en oppervlakken met een hiervoor geschikt reinigingsmiddel. Droog ze daarna zeer zorgvuldig af.

BELANGRIJK: deze onderdelen dienen altijd zeer zorgvuldig gereinigd te worden om beschadigingen te voorkomen. U wordt geadviseerd een zachte doek en een neutraal reinigingsmiddel te gebruiken.

EMAIL

De geëmai/leerde delen mogen enkel schoongemaakt worden met een spons en zeep of andere niet schurende middelen. Bij voorkeur met een zeemvel droogwrijven.

Alkalische of zure vlekken (citroensap, azijn, enz...) moeten onmiddellijk verwijderd worden.

Ook het gebruik van chloor- of zuurhoudende producten dient vermeden te worden.

BINNENKANT VAN DE OVEN

De binnenkant van de oven moet na ieder gebruik worden gereinigd.

Demonteer en monteer de zijframes.

Neem, als de oven nog warm is, de wanden af met een doek en zeer warm sop.

De bodem van de oven, de zijframes, de druipbak en het rooster kunnen worden verwijderd en in de gootsteen worden schoongemaakt.

Plaats geen licht ontvlambaar materiaal in de oven.

MONTAGE VAN DE ROOSTERS IN DE OVEN

Modellen met diepgetrokken moffel

De roosters, die voorzien zijn van een veiligheidsblokkering om onopzettelijk naar buiten schuiven te vermijden, moeten in de geleiders in de zijwanden van de oven gestoken worden zoals op de afbeelding te zien is (Afb. 10.1).

Voor het uittrekken van de roosters, omgekeerd te werk gaan.

Modellen met zijrekken

• Monteer de zijrekken en bevestig deze met 2 schroeven aan de ovenwanden (Afb. 10.2).
• Bij de modellen met zelfreingende panelen "A" dienen deze tussen het rek en de ovenwand worden geplaats, met de pijl naar boven gericht (Afb. 10.2).
• Schuif de druipbak en het rooster in het frame zoals afgebeeld in afb. 9.3. Het rooster moet dusdanig worden aangebracht dat de veiligheids steun die voorkomt dat het rooster uit het frame valt, tegen de binnenkant van de oven zit.
• Om de zijframes te demonteren handelt u in tegenovergestelde volgorde.

Modellen met scharnierend grill-element en zijrekken

• Monteer de zijrekken en bevestig deze met 2 schroeven aan de ovenwanden (afb. 10.2).
• Bij de modellen met zelfreingende panelen "A" dienen deze tussen het rek en de ovenwand worden geplaats, met de pijl naar boven gericht (afb. 10.4).
• Schuif de druipschaal en het rooster in de gleuven van de zijrekken (afb. 10.3). Het rooster moet zodanig geplaats worden dat de veiligheidspal, die voorkomt dat het rooster onopzettelijk kan wordt uitgenomen, naar de binnenkant van de oven is gericht.

Handel als volgt om het grill-element af te monteren:

- Draai de bevestigingsschroeven los en neem de rekken en de zelfreinigende panelen (indien aanwezig) van de ovenwand af (afb. 10.4).

Handel als volgt om het grill-element af te monteren: - Draai de bevestigingsschroeven los en neem de rekken en de zelfreinigende panelen (indien aanwezig) van de ovenwand af (afb. 10.4).

Het grill-element is scharnierend aan de achterkant van de ovenruimte bevestigd, zodat het kan worden neergeklapt om de bovenkant van de ovenruimte schoon te maken (afb. 10.5).

Afb. 10.4

Modellen met scharnierend grill-element en schuifrekken

• Monteer de schuifrekken en bevestig deze met 2 schroeven aan de ovenwanden (afb. 10.6).
• Bij de modellen met zelfreingende panelen "A" dienen deze tussen de rekken en de ovenwand te worden geplaats, met de pijl naar boven gericht (afb. 10.6).

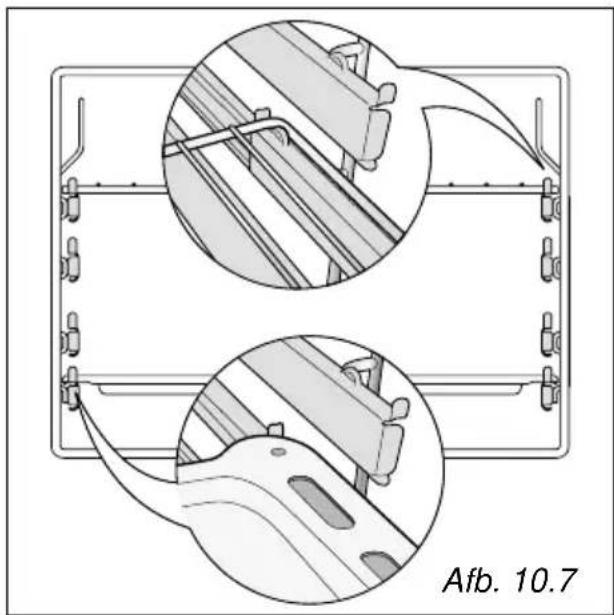

• Plaats de druipschaal en het rooster op de schuifrekken (afb. 10.7).

Handel als volgt bij het afmonteren:

- Draai de bevestigingsschroeven los en neem de schuifrekken en de zelfreinigende panelen (indien aanwezig) van de ovenwand af (afb. 10.6).

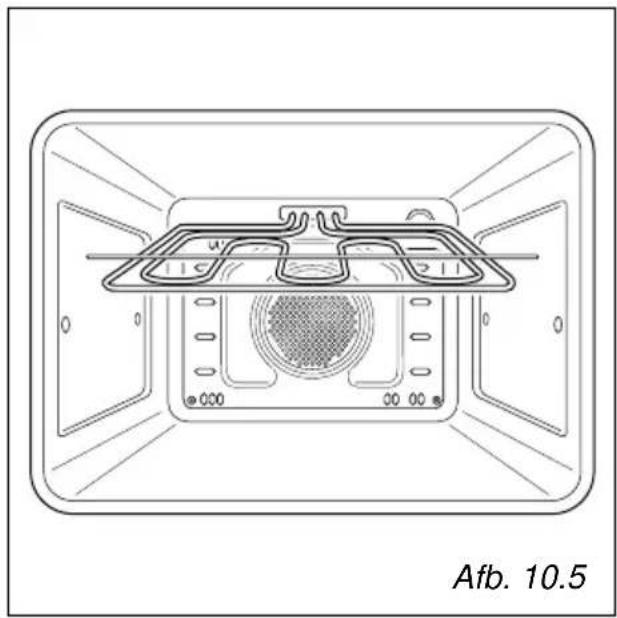

Het grill-element is scharnierend aan de achterkant van de ovenruimte bevestigd, zodat het kan worden neergeklapt om de bovenkant van de ovenruimte schoon te maken (afb. 10.5).

• De schuifrekken vereenvoudigen het inzetten en uitnemen van de roosters wanneer de oven in werking is. Ook de druipschaal en de eventueel aanwezige overige accessoires moeten op de schuifrekken worden geplaatst.
• De rekken blokkeren als zij tot de uiterste stand worden uitgeschoven.
• Zij kunnen op eenvoudige wijze van de ovenwanden worden afgemonteerd door de bevestigingsschroeven van de rekken los te draaien.
• Zij kunnen in de afwasmachine gewassen worden.

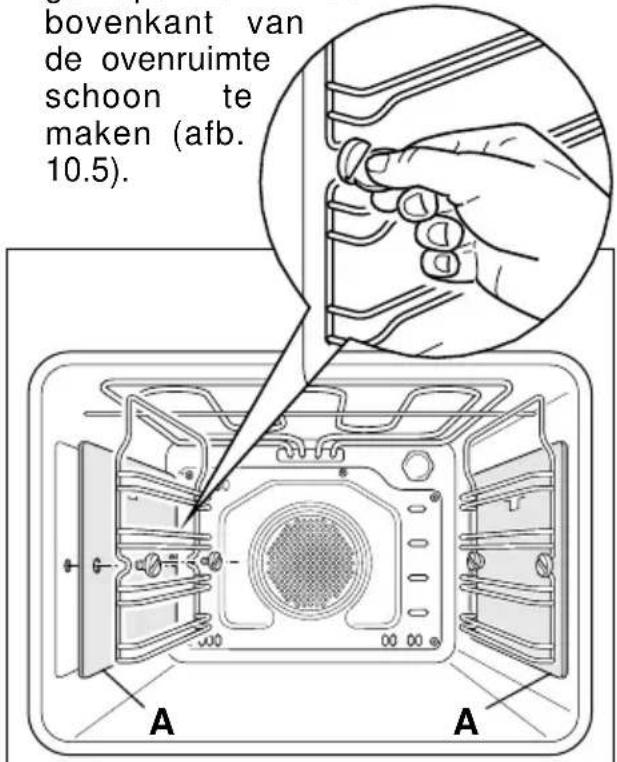

• Wanneer de schuifsledes afgemon- teerd zijn, is de bovenkant van de ovenruimte toegankelijk voor de schoonmaak (nadat het grill-element neergeklapt is - afb. 10.5).

De zelfreinigende panelen zijn voorzien van een speciaal microporeus laagje dat olie- en vetspetters absorbeert en oplost tijdens het bakken boven 200°C.

Als, na het bakken van zeer vette gerechten, de wanden nog vuil zijn, zet u de oven ± 30 minuten op de maximale stand aan.

Deze panelen hoeven niet te worden gereinigd maar het is wel aan te raden ze periodiek te verwijderen en met een zachte, vochtige doek te reinigen.

Reinig deze panelen nooit met schurende, bijtende of alkalische middelen.

De zijpanelen kunnen aan beide zijden gebruikt worden en zijn dus omkeerbaar in het geval de zelfreinigende laag aan 1 zijde beschadigd is.

• het vetfilter moet aan de achterkant van de ovenruimte worden vastgehaakt, zoals aangegeven in afbeelding 10.8.
• Maak het vetfilter na iedere kookbeurt schoon!
  Neem het vetfilter uit de oven en was het met warm water en afwasmiddel.
• Droog het vetfilter goed af voordat u het in de oven terugmonteert.

DE OVENLAMP VERVANGEN

Voor iedere ingreep aan de elektrische onderdelen van de oven, moet u het apparaat afsluiten van het elektriciteitsnet.

• Laat de ovenruimte en de verwarmingselementen afkoelen;
• Sluit het apparaat af van het elektrici-teitsnet;
• Draai de lampenkap los en verwijder deze (afb. 10.9);
• Draai de gloeilamp los en vervang hem door een nieuwe hittebestendige (300°C) gloeilamp met de volgende eigenschappen:
  230-240V 50 Hz, 15W, E14
• Monteer de lampenkap weer;

OPMERKING: De vervanging van de lamp valt buiten de garantie.

De ovendeur kan eenvoudig worden gedemonteerd op de volgende wijze:

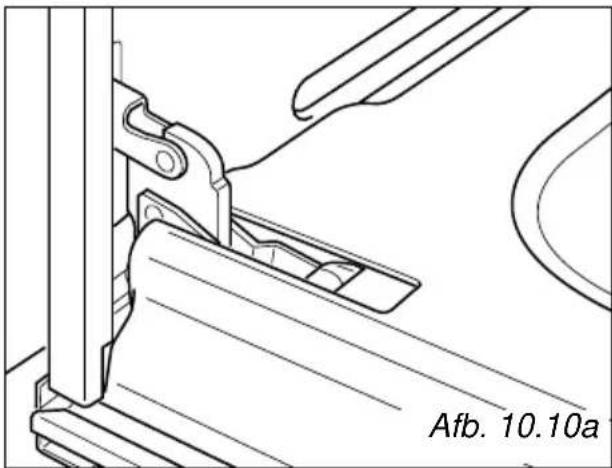

• De ovendeur volledig openen (afb. 10.10a).
• Open de hendel "A" van het rechter en linker scharnier volledig (afb. 10.10b).
• Neem de deur vast zoals getoond in afb. 10.10.
• Sluit de deur (afb. 10.10c) totdat de hendels "A" van net rechter en linker scharnier vasthaken aan het onderdeel "B" van de deur (afb. 10.10c).
• Ook de bovenste pen van de scharniere-n uit haar behuizing halen (afb. 10.10d).
• Leg de deur op een zacht oppervlak.
• Ga in omgekeerde volgorde te werk om de deur opnieuw te monteren.

Aanwijzingen voor de installatie

ATTENTIE

- De installatie mag uitsluitend worden uitgevoerd door een gekwalificeerd elektricien, in overeenstemming met de lokaal geldende voorschriften en de aanwijzingen van de fabrikant. Als hieraan niet wordt voldaan, vervalt de garantie.

De oven kan in ieder standaard kastje met een breedte en diepte van 60 cm worden geplaatst.

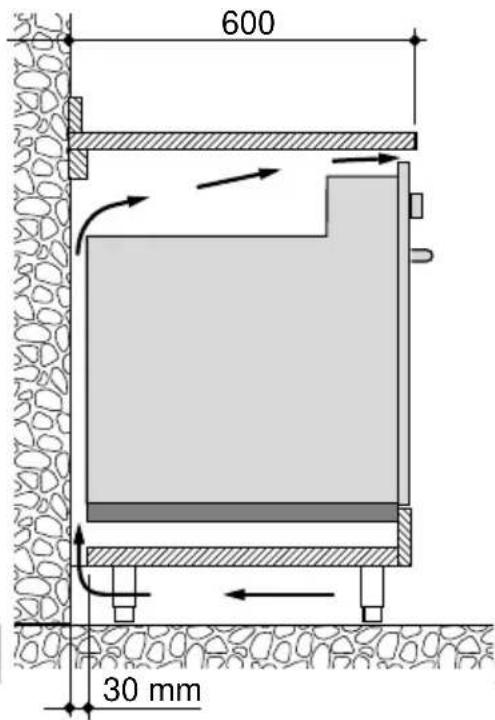

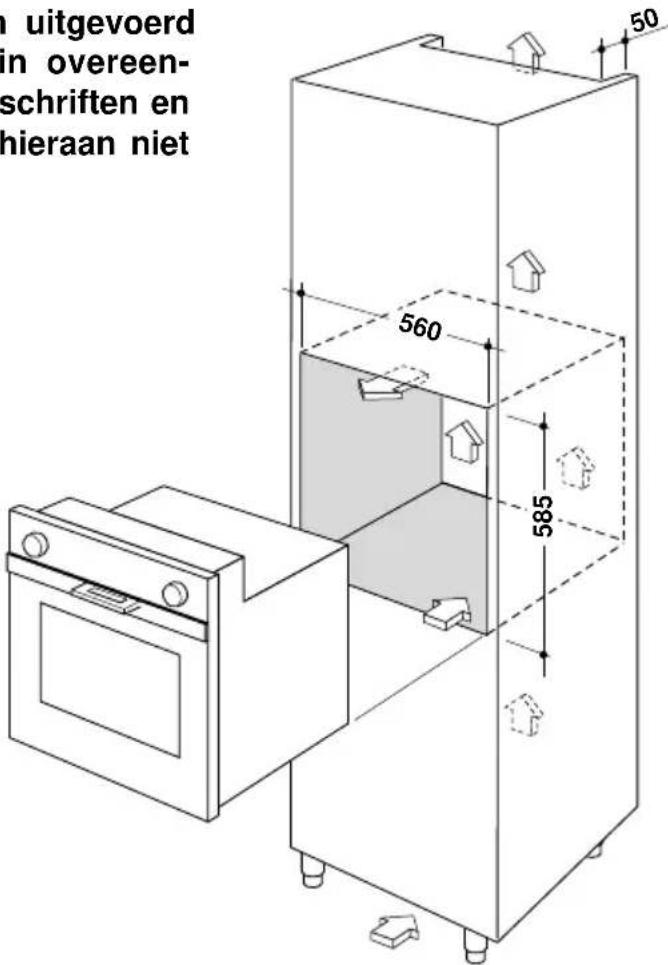

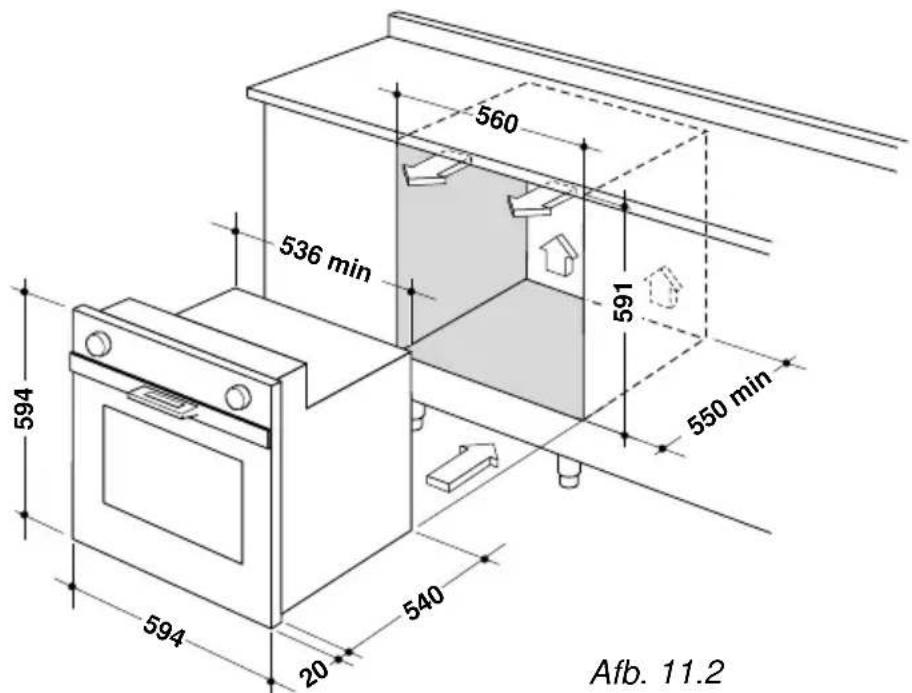

Maak ruimte vrij zoals aangegeven in Afb. 11.1 en 11.2.

De oven moet met zijn onderkant op steunelementen rusten die het gewicht van de oven kunnen dragen; de 4 schroeven aan de voorkant dienen alleen voor de bevestiging.

Afb. 11.1

Afb. 11.3

Afb. 11.4

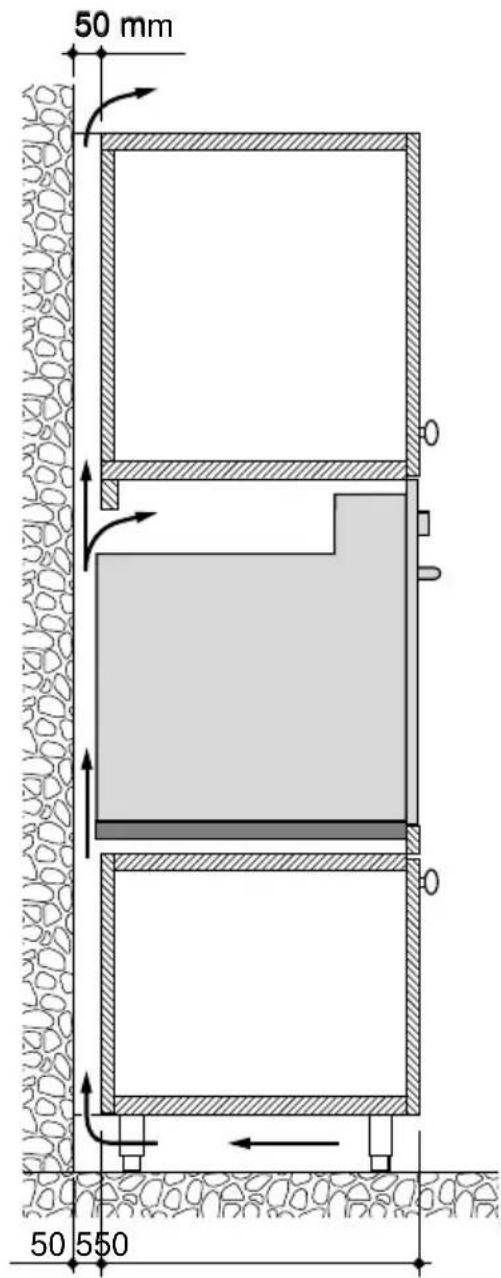

Voor de noodzakelijke binnenventilatie dienen ontluchtingskanalen te worden gemaakt zoals aangegeven op de tekening (11.3 en 11.4).

De wanden waartegen de oven geplaatst wordt, moeten hittebestendig zijn.

LET OP: Gebruik het handvat niet om de oven op te tillen.

Afb. 11.5

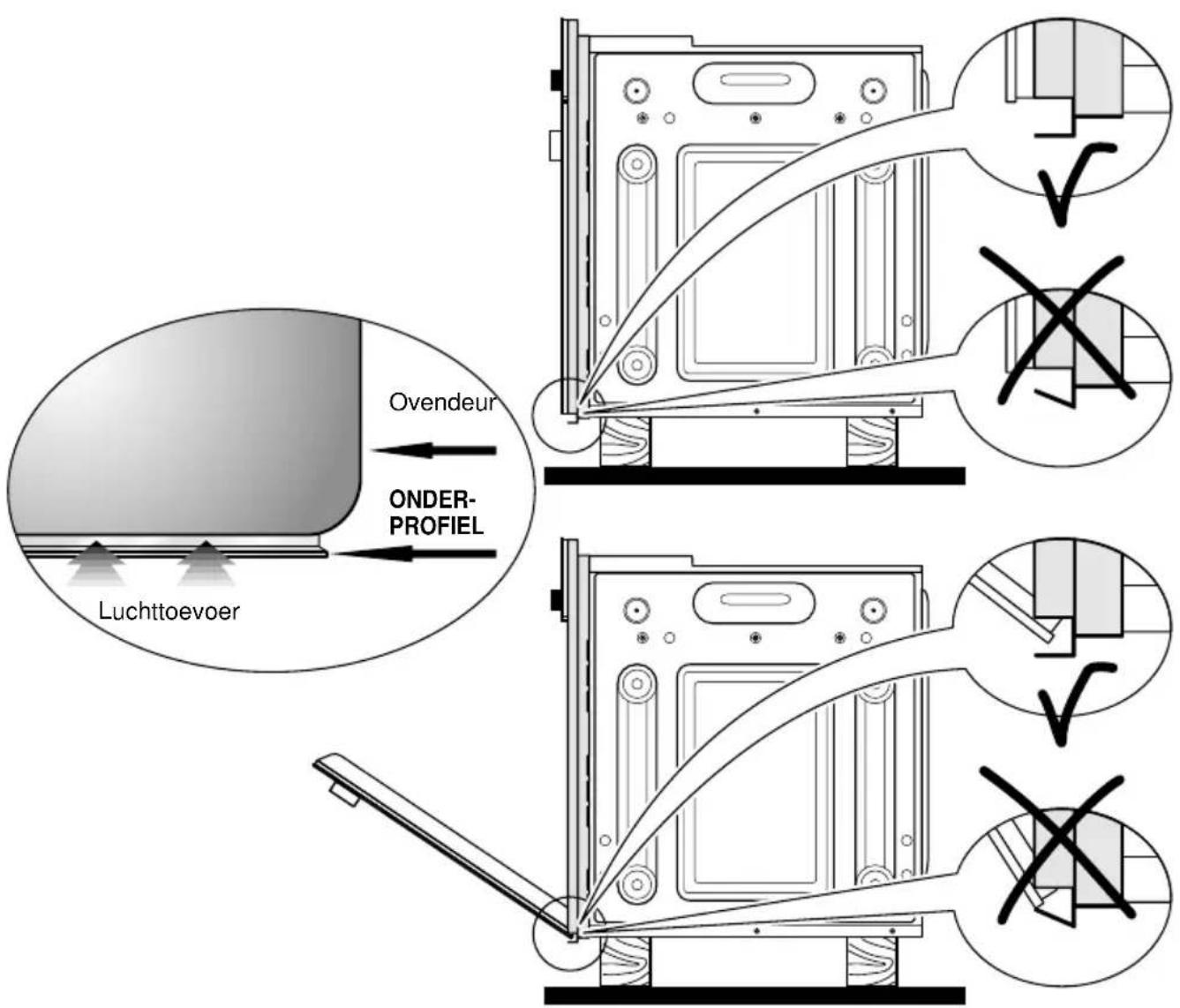

BELANGRIJK:

Houdt u aan de volgende instructies om schade aan het onderprofiel van de oven te voorkomen.

Het onderprofiel dient voor een goede luchtcirculatie en zorgt ervoor dat de ovendeur goed geopend kan worden.

Om te voorkomen dat het onderprofiel beschadigd wordt, bijvoorbeeld doordat de oven rechtstreeks op zijn onderkant wordt neergezet, moeten geschikte steunelementen worden gebruikt zoals aangegeven in de afbeeldingen hierboven.

Wanneer de oven geïnstalleerd is, opent u de deur langzaam om zich ervan te verzekeren dat het onderprofiel geen schade heeft opgelopen.

De fabrikant stelt zich niet aansprakelijk voor schade aan het onderprofiel als deze instructies niet worden opgevolgd.

Trek altijd de stekker uit alvorens werken uit te voeren aan het elektrische gedeelte van het toestel.

ALGEMEEN

• Aansluiting op het elektriciteitsnet dient door vakbekwaam personeel of een erkend installateur te worden gedaan, overeenkomstig de geldende voorschriften.
• De netspanning moet overeenkomen met die vermeld op het typeplaatje. De stroomgroep van het elektriciteitsnet moet bestand zijn tegen de op het typeplaatje aangegeven maximale belasting.
• De oven is niet voorzien van een stekker. Indien u de oven niet direkt op het elektriciteitsnet aansluit, dient u de oven te voorzien van een geaarde stekker, geschikt voor het aanwezige elektriciteitsnet.
• Aangezien de aders van het netsnoer van dit apparaat mogelijkkerwijs kleuren hebben die niet overeenstemmen met de gekleurde markeringen van de aansluitklemmen in de stekker, dient u als volgt te handelen:
• de geel/groene ader moet worden aangesloten op de klem van de stekker die gemarkeerd is met de letter E, het aardesymbool of de kleur geel/groen;
• de blauwe ader moet worden aangesloten op de klem die gemarkeerd is met de letter N of de kleur zwart;

• de bruine ader moet worden aangesloten op de klem die gemarkeerd is met de letter L of de kleur rood;

• De geaarde stekker moet op een geaard stopkontakt worden aangesloten, overeenkomstig de geldende veiligheids- voorschriften.

• het is mogelijk om het apparaat direct op het elektriciteitsnet aan te sluiten door middel van een lijnschakelaar met een minimumafstand van 3 mm tussen de contacten;
• de voedingskabel mag niet in aanraking komen met hete oppervlakken en moet zo geplaatst worden dat de temperatuur nergens boven de 75°C komt;
• De oven moet dusdanig geïnstalleerd worden dat de schakelaar of het stopkontakt altijd bereikbaar zijn.
• Wanneer de aansluitkabel is beschadigd, dient u het door een erkent instaleur te laten vervangen.

N.B. Gebruik geen adapters, verloopstekkers en meervoudige stekkerdozen omdat deze oververhitting en verbrandingen kunnen veroorzaken.

Als de elektrische voorziening in uw woning aangepast moet worden om het toestel te installeren of als de stekker niet in het stopcontact past, laat de nodige werkzaamheden dan verrichten door een bevoegd vakman.

Deze moet bovendien controleren of de doorsnede van de bekabeling van het stopcontact groot genoeg is voor het vermogen dat het toestel opneemt.

Aarding van het toestel is verplicht. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade of ongevallen ontstaan t.g.v. het niet in acht nemen van bovenstaande regels.

HET NETSNOER VERVANGEN

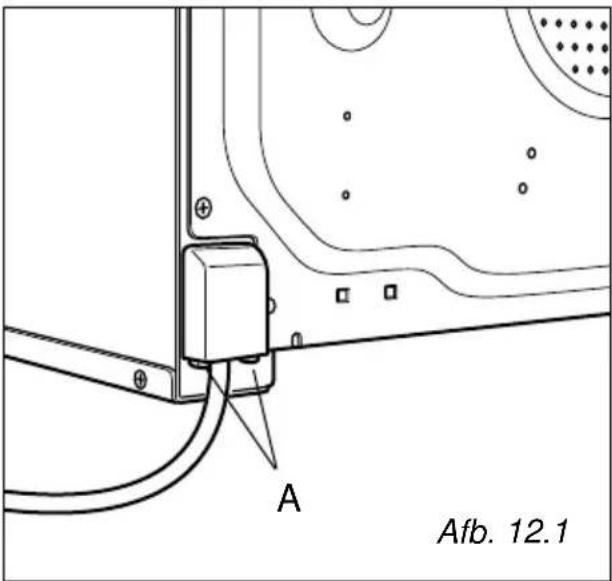

Open het deksel van de contactdoos door een schroevendraaier tussen de klemmen "A" te steken (afb. 12.1).

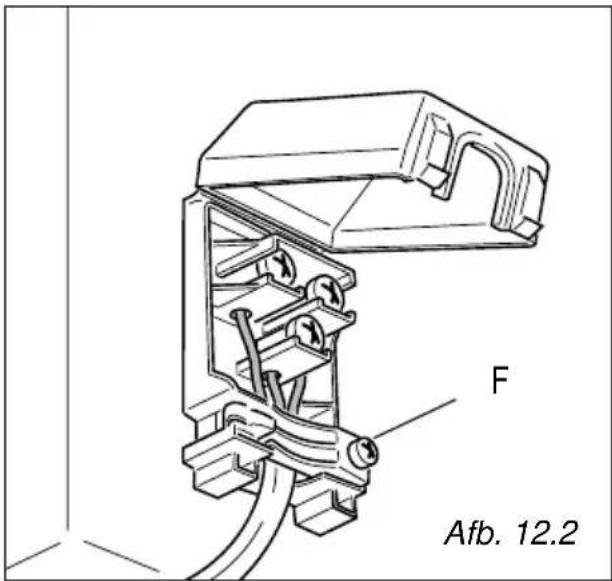

Maak de kabelklem los door de schroef "F" (afb. 12.2) los te draaien, draai de schroefjes van de aansluitklemmen los en verwijder het netsnoer.

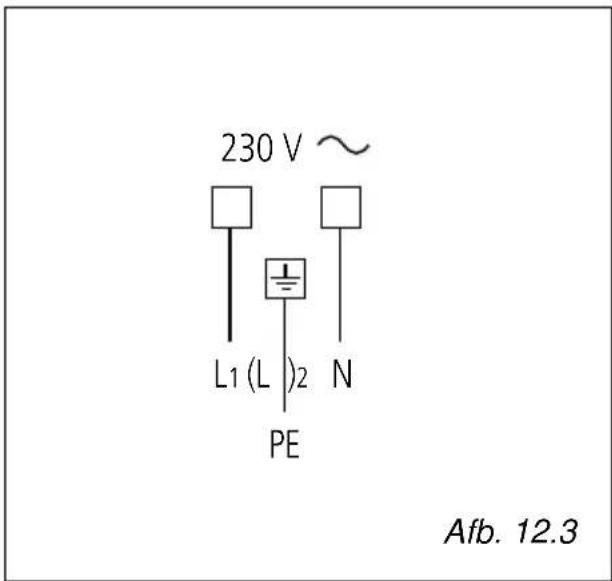

Het nieuwe netsnoer, van een geschikt type en met een geschikte doorsnede, moet in overeenstemming met het schema in afb. 12.3 op de klemmen worden aangesloten.

DOORMETER VAN DE VOEDINGSDRAAD - TYPE HO5RR-F

230 V 3×1.5 mm

2

De fabrikant kan niet aansprakelijk gesteld worden voor onwaarheden in deze folder veroorzaakt door druk- of vertaalfouten. De fabrikant heeft het recht alle wijzigingen aan het produkt aan te brengen die zij voor commerciële- of fabricagedoeleinden noodzakelijk acht, op ieder moment en zonder voorafgaande kennisgeving.
