Type product	Thermostaat
Merk	Bulex
Model	EXACOM
Afmetingen	Ca. 12 x 8 x 2 cm
Gewicht	Ca. 200 g
Voeding	2x AAA batterijen (1,5 V)
Type display	LCD-scherm
Temperatuurbereik	5 °C tot 35 °C
Nauwkeurigheid	±0,5 °C
Programmeerbaar	Ja, dagelijks/wekelijkse schema's
Kinderslot	Ja
Schakelcontact	Potentialvrij (combi/gasketel)
Montage	Wandmontage of op voet
Draadloos	Nee (bedraad)
Onderhoud	Reinig met droge, zachte doek. Geen water of reinigingsmiddelen gebruiken.
Veiligheid	Niet blootstellen aan vocht of directe warmtebronnen.
Inhoud doos	Thermostaat, handleiding, bevestigingsmateriaal
Garantie	2 jaar
Reparatie	Neem contact op met een erkende installateur.

Veelgestelde vragen - EXACOM BULEX

Hoe installeer ik de Bulex EXACOM thermostaat?

Monteer de thermostaat op de muur op de gewenste plek, sluit de draden aan volgens de aansluitschema in de handleiding en plaats de batterijen. Schakel de stroom uit voor installatie.

Hoe stel ik de temperatuur in?

Druk op de '+' of '-' knop om de gewenste temperatuur in te stellen. De actuele temperatuur wordt weergegeven op het LCD-scherm.

Kan ik een weekschema programmeren?

Ja, u kunt dagelijkse en wekelijkse schema's instellen via het menu. Raadpleeg de handleiding voor gedetailleerde stappen.

Wat moet ik doen als de thermostaat niet reageert?

Controleer eerst de batterijen. Vervang deze indien nodig. Als het probleem aanhoudt, reset u de thermostaat door de resetknop 5 seconden in te drukken.

Hoe vervang ik de batterijen?

Verwijder het deksel van het batterijvak aan de achterkant, vervang de oude AAA-batterijen door nieuwe en let op de polariteit. Plaats het deksel terug.

Kan ik de thermostaat gebruiken met een vloerverwarming?

Ja, de EXACOM is geschikt voor vloerverwarming, maar u moet de maximale vloertemperatuur instellen in het menu om schade te voorkomen.

Wat betekent de 'fout' melding op het scherm?

Een foutmelding kan duiden op een sensorprobleem of communicatiefout. Raadpleeg de handleiding voor foutcodes. Neem bij aanhoudende fout contact op met een installateur.

Hoe reinig ik de thermostaat?

Gebruik een droge, zachte doek om het oppervlak schoon te maken. Gebruik geen water of schoonmaakmiddelen, deze kunnen de elektronica beschadigen.

Kan ik de thermostaat resetten naar fabrieksinstellingen?

Ja, houd de resetknop aan de achterkant 10 seconden ingedrukt tot het display leeg wordt. De thermostaat wordt herstart met standaardinstellingen.

Waar vind ik de handleiding voor de EXACOM?

De handleiding is beschikbaar op notice-facile.com. U kunt deze gratis downloaden in PDF-formaat. Ook bijgeleverd in de doos.

GEBRUIKSAANWIJZING EXACOM BULEX

INSTALLATIE-EN GEBRUIKSAANWIJZING

EXACOM

1 Specifieke eigenschappen 6

2 Montage, ingebruikname, demontage 11

2.1 Montage 12

2.2 De eerste keer in gebruik nemen 14

2.3 Demonteren en spanningsonderbreking 16

3 Handmatig bedienen 17

3.1 Activeren van de handmatige bediening 18

3.2 De thermostaat handmatig bedienen 19

4 Cv-klokprogramma 20

4.1 Activeren van het cv-klokprogramma 21

4.2 Stel de drie gewenste kamertemperaturen in 22

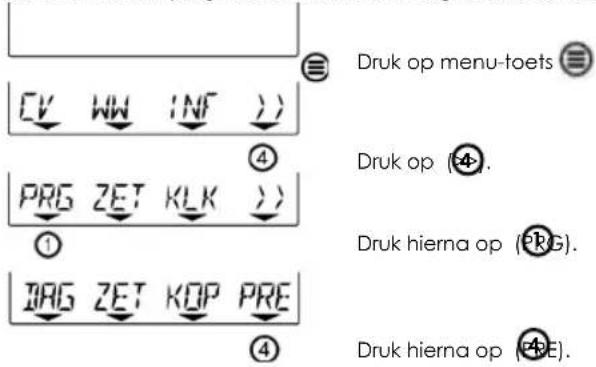

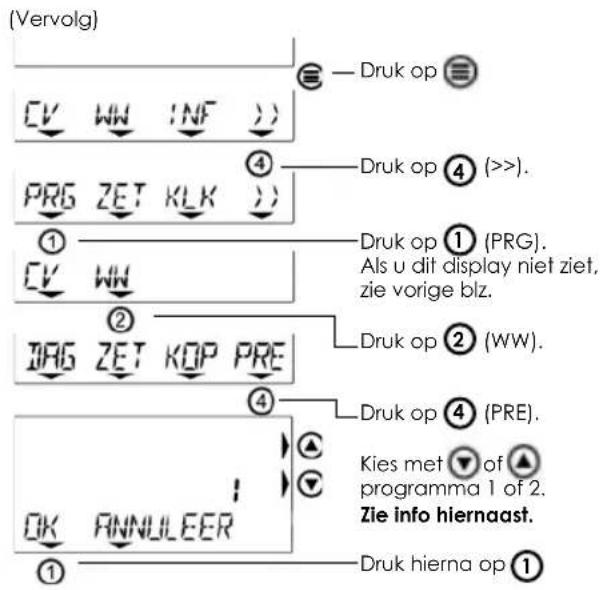

4.3 Kies een voorgeprogrammeerd weekprogramma 24

4.4 Het weekprogramma aanpassen 26
4.5 De temperatuur tijdelijk aanpassen 32
5 Gebruikersinstellingen 33

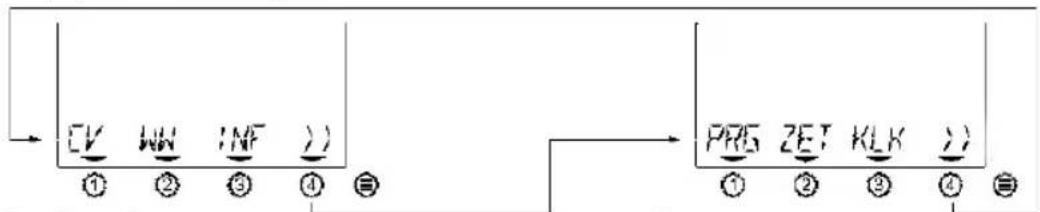

5.1 Overzicht gebruikersmenu 34
5.2 Instelling comfort-/economystand	35
5.3 De cv-timer gebruiken	40

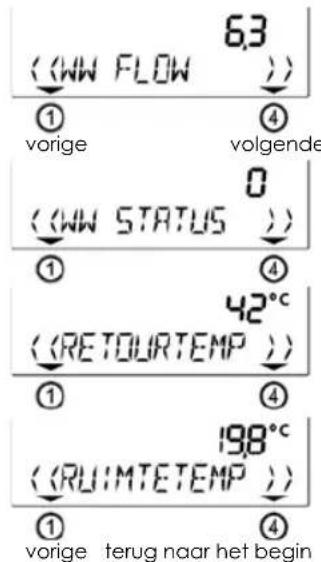

5.4 Toestelinformatie uitlezen	42

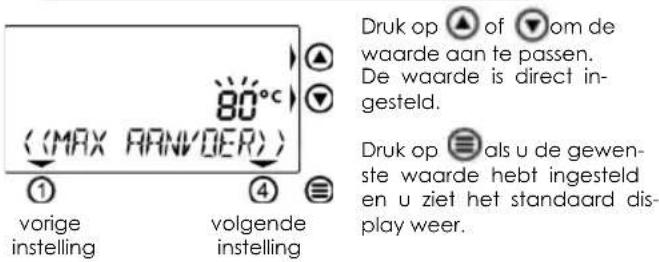

5.5 Warmwater- en cv-setpoint bijstellen	45
5.6 Overzicht instellingenmenu 48

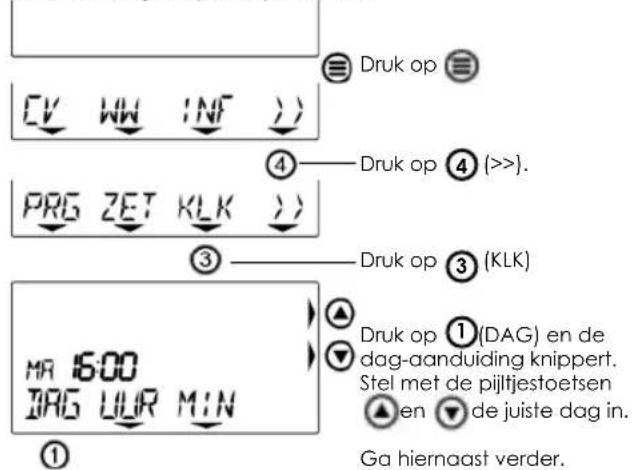

5.7 De juiste dag en tijd opnieuw instellen (bijv. zomer-/wintertijd)	51
5.8 Gebruikersadviezen / vakantie	52
6 Storingswijzer	55

Bulex

1 Tijdbalk (24uur) van het klokprogramma. Hierop is het ingestelde dagprogramma te zien.

2 Kraan-symbol voor comfort-/ economystand tapwater.

• Symbool zichtbaar: comfortstand altijd aan of automatisch aan-/ of uitschakelend.
• Symbool niet zichtbaar: economystand.

3 Radiator-symbol voor cv-bedrijf.

• Symbool zichtbaar = cv-bedrijf mogelijk.
• Symbool niet zichtbaar = geen cv-bedrijf mogelijk.

4 Dit symbool is zichtbaar als het toestel op economy-stand staat en geen cv-bedrijf mogelijk is. De kamertemperatuur wordt nu op ca. 5°C gehouden (vorstbeveiliging).

5 Het hand-symbol is zichtbaar als de kamertemperatuur van het klokprogramma met de pijltjestoetsen is aangepast (dit geldt tot eerstvolgende temperatuurverandering in het klokprogramma).
6 Het zon-symbol is zichtbaar als bij een ingeschakelde weersafhankelijke regeling de gemiddelde dagtemperatuur boven de 18°C blijft.
7 Het storings-symbol is zichtbaar als er een storing is.
8 Dit vlamsymbool is zichtbaar als de brander van het toestel aan is.

9 Pijltjestoetsen ▲ en ▼ , waarmee instellingen, zoals de kamertemperatuur aangepast kunnen worden.
10 Huidige kamertemperatuur (gemeten). Als het °C-teken knippert, is het aanwarmgedrag actief.
11 Menu-knop 📋. Als er op deze knop gedrukt wordt, verschijnt het gebruikersmenu (zie hoofdstuk 5.1). Als er weer op deze knop wordt gedrukt, of er 2 minuten geen toets wordt ingedrukt, verschijnt het standaard display weer.
12 De pijl-symbolen worden zichtbaar als de bijbehorende toets een functie heeft.
13 Functietoetsen. De nummers staan niet op de toetsen van de thermostaat afgedrukt, maar worden alleen in deze handleiding vermeld.
14 De tekstbalk wordt gebruikt om informatie aan te geven.
15 Dag- en fijdsaanduiding.

Tijd anders instellen (bijv. zomer-/wintertijd): zie hoofdstuk 5.7.

Deze klokthermostaat is geschikt voor verwarmingstoestellen met een OpenTherm-aansluiting.

Controleer dit voor montage.

Bulex

1 Specifieke eigenschappen

In dit hoofdstuk worden de werking en enkele bijzondere functie's van de thermostaat uitgelegd.

• Geen batterijen.
• Stroomonderbreking.
• Handbediening.
  • Klokprogramma voor cv.
  • Zelfaanlerend aanwarmingsgedrag: op tijd lekker warm.
• Extra besparing op economystand.
• OpenTherm-communicatietaal.
• Toestelinformatie op het display.
• Modulerende regeling voor cv.
• Weersafhankelijk regelen.
• Timerfunctie.

Geen batterijen.

De thermostaat krijgt via het aangesloten cv-toestel energie om te kunnen functioneren.

Er zijn geen batterijen nodig, wat dus erg gemakkelijk is bij het gebruik van deze thermostaat.

Stroomonderbreking.

Alle instellingen blijven bij stroomonderbreking in het geheugen van de thermostaat staan. Alleen de tijd- en daginstelling dient na 4 uur stroom onderbreking opnieuw ingesteld te worden. Voor deze 4 uur stroomonderbreking moet de thermostaat wel minimaal 1 uur aangesloten zijn geweest. Om tijdens de stroomonderbreking energie te sparen, wordt er geen informatie op het display weergegeven.

Handbediening.

De thermostaat kan ook als 'gewone' kamerthermostaat worden gebruikt, dus zonder het klokprogramma. U kunt in dit geval de thermostaat 's morgens aanzetten, overdag naar wens bijstellen en 's avonds weer naar de nachttemperatuur zetten. Zie hoofdstuk 3 voor meer informatie.

Klokprogramma voor cv.

De thermostaat heeft een klokprogramma waarmee de kamertemperatuur iedere dag van de week automatisch wordt geregeld. Per dag kan ieder half uur een andere temperatuur ingesteld

worden. Zie hoofdstuk 4 voor meer informatie.

Bulex

Zelfaanlerend aanwarmingsgedrag: op tijd lekker warm.

Dit aanwarmgedrag zorgt ervoor dat op het geprogrammeerde tijdstip de gewenste temperatuur is bereikt.

Omdat de buitentemperatuur meestal iedere dag anders is, zal de thermostaat iedere dag opnieuw bepalen hoe vroeg het cvtoestel 's morgens aan moet gaan om het op tijd warm te krijgen. Als de temperatuur niet op het ingestelde tijdstip is bereikt, zal deze de volgende morgen eerder beginnen met opwarmen. Andersom geldt dit ook. Dit aanwarm gedrag geldt ook als de thermostaat overdag lager gezet wordt en 's middags het huis weer opgewarmd wordt. Hierbij geldt dat het aanwarm gedrag 's morgens (voor 12:00 uur) anders is dan 's middags (na 12:00 uur). Dit komt doordat de afkoeling overdag meestal minder is dan 's nachts. Het kan ongeveer een week duren voordat de thermostaat 'ingeleerd' is.

Extra besparing op economystand.

Met de thermostaat is het mogelijk om de eventueel aanwezige comfortstand voor tapwaterbedrijf aan of uit te zetten. In de comfortstand wordt het tapwaterdeel van het cv-toestel op temperatuur gehouden om snel warmwater te kunnen leveren. Als de leidinglengte tot aan de kraan kort is, 's nachts of als u afwezig bent, is deze comfortstand overbodig en kan het toestel op economy worden gezet. Er zijn een 4-tal mogelijkheden m.b.t. de instellingen voor comfort- en economystand. Meer informatie hierover kunt u vinden in hoofdstuk 5.2.

OpenTherm-communicatietaal.

De Exacom-klokthermostaat communiceert met het aangesloten cv-toestel via OpenTherm, een universele communicatietaal voor cv-toestellen. Via een twee-aderige kabel worden er m.b.v. deze taal tussen de thermostaat en het aangesloten toestel gegevens uitgewisseld.

Toestelinformatie op het display.

Via de thermostaat kunnen bepaalde gegevens van het cv-toestel uitgelezen worden. Met vlamsymbool wordt bijvoorbeeld aangegeven of het toestel brandt of niet. In het INFORMATIEMENU kan o.a. de buitentemperatuur worden afgelezen of de druk in de cv-installatie. Het is afhankelijk van het type cv-toestel of alle informatie uit dit menu wordt aangegeven, want de beschikbare sensoren moeten wel aanwezig zijn. Zie hoofdstuk 5.4 voor meer informatie.

Modulerende regeling voor cv.

De Exacom-klokthermostaat meet de kamertemperatuur en bepaalt hiermee de warmtebehoefte van de woning. Afhankelijk van de kamertemperatuur bepaalt de thermostaat de gewenste watertemperatuur in de cv-installatie. Het cv-toestel bepaalt mede hierdoor hoeveel vermogen er nodig is, waardoor er een optimale warmte toevoer naar de woning ontstaat tegen een zo laag mogelijk energieverbruik.

Bulex

Weersafhankelijk regelen.

De Exacom klokthermostaat kan ook als weersafhankelijke regelaar worden gebruikt. Het grote verschil met de gewone kamertemperatuurregeling is dat bij ingeschakelde weersafhankelijke regeling de cv-aanvoertemperatuur wordt geregeld in plaats van de kamertemperatuur. De regeling heet 'weersafhankelijk' omdat deze gebruikt maakt van een buitentemperatuuropnemer.

Met behulp van de thermostatische radiatorkranen kan in iedere kamer afzonderlijk de kamer temperatuur worden gesteld. Afhankelijk van de gemeten buitentemperatuur en de ingestelde stooklijn op de thermostaat, zal de cv-watertemperatuur warmer of minder warm worden.

Er geldt: hoe kouder het buiten wordt, hoe warmer het water in de cv-installatie wordt, en andersom.

Zie hoofdstuk 5.8 voor meer informatie.

Timerfunctie.

Met de timerfunctie kan voor een ingestelde tijd voor een vaste temperatuur gekozen worden. Zo kan bij langere afwezigheid tijdelijk een lagere temperatuur gekozen worden of bij een feestje of overwerk tijdelijk een hogere temperatuur. Zie hoofdstuk 5.3 voor meer informatie.

2 Montage, ingebruikname en demontage

In dit hoofdstuk wordt de montage van de thermostaat uitgelegd, evenals de informatie die daarna op het display wordt getoond.

Eventuele demontage en het weer terugplaatsen wordt ook toegelicht.

bladzijde

2.1 Montage 12
2.2 De eerste keer in gebruik nemen 14
2.3 Demonteren en spanningsonderbreking .....16

Bulex

2.1 Montage

A. Kies een goede plaats om de thermostaat op te hangen

Goede montageplaats:

Op ca. 1,5 m hoogte; uit de buurt van ramen en deuren; op een binnenmuur, zonder obstakels rondom de kamerthermostaat.

Verkeerde montageplaatsen :

• Op een plaats waar direct op de thermostaat de zon kan schijnen.
• Op een koude buitenmuur (eventueel isolatie achter de thermostaat aanbrengen).
• In een "dode" hoek, bijvoorbeeld achter een kast;
• Boven een warmtebron, zoals een radiator, schemerlamp of tv-toestel;

B. Neem de achterplaat los

C. Monteer de achterplaat op de muur (zie A)

Gebruik de achterplaat als sjabloon voor aftekening van de gaten! Dicht het gat waar de bedrading uit komt af. Gebruik bijgeleverde schroefjes.

D. Bevestig de bedrading op de achterplaat

Zorg dat de stekker van het cv-toestel uit het stopcontact is!

Sluit de bedrading alleen aan op OpenTherm-aansluiting van het cv-toestel om ernstige beschadiging van de thermostaat te voorkomen! Het maakt niet uit welke ader op welke aansluiting zit. Voorkom dat de draden langs 230V kabels lopen.

Bulex

E. Klik de behuizing op de achterplaat

(thermostaat met twee handen vastpakken)

De thermostaat scharmiert aan de bovenkant en zit aan de onderzijde vastgeklemd (in het midden).

2.2 De eerste keer in gebruik nemen

Doe de stekker van het cv-toestel in het stopcontact.

Stel de juiste taal in (standaard Nederlands)

Als de thermostaat de eerste keer spanning krijgt, ziet u dit display.

U heeft nu NEDERLANDS als taal ingesteld. (Duits en Frans zijn ook mogelijk, te kiezen met de pijltjestoetsen ▲ en ▼).

Stel hierna de juiste dag en tijd in

①

②

③

Druk op 1 (DAG) en de dag-aanduiding knippert.

Stel met de pijltjestoetsen en de juiste dag in.

Druk op 2 (UUR) en de uur-aanduiding knippert.

Stel met de pijltjestoetsen en het juiste uur in.

Druk op 3 (MIN) en de minuten-aanduiding knippert.

€

Stel met de pijltjestoetsen en de juiste tijd in.

Druk op de menu-toets en de gewijzigde tijd is ingesteld.

De thermostaat werkt na deze instellingen direct volgens klokprogramma 1 voor cv-bedrijf (zie hoofdstuk 4.3) en de comfortstand 'AAN' voor tapwaterbedrijf (zie hoofdstuk 5.2).

Zie hoofdstukken 3, 4 en 5.2 voor eventuele aanpassingen van deze fabrieksinstellingen.

Zie ook hoofdstuk 5.7, de juiste dag en tijd instellen.

Bulex

2.3 Demonteren en spanningsonderbreking

Spanningsonderbreking

De thermostaat werkt zonder batterijen en krijgt de benodigde energie via het cv-toestel.

Als de thermostaat van de montageplaat wordt verwijderd blijven alle instellingen in het geheugen staan.

Alleen de juiste tijd en dag dienen na ± 4 uur onderbreking opnieuw ingesteld te worden.

Demonteren

• Maak het cv-toestel spanningsloos (stekker uit stopcontact of met de aan/uit knop).
• De thermostaat scharniert aan de bovenkant en zit aan de onderzijde vastgeklemd (in het midden). Verwijder de thermostaat van de montageplaat door deze stevig met 2 handen vast te pakken en de onderzijde naar voren los te trekken.

Terugplaatsen

• Haak de thermostaat aan de bovenzijde in de montageplaat en kantel deze naar beneden totdat hij aan de onderkant vastklikt.
• Zet weer spanning op het cv-toestel, Stel, als de thermostaat er om vraagt, de juiste tijd en dag in en de thermostaat is weer klaar voor gebruik.
• Zie hoofdstuk 5.7 voor uitleg over het instellen van de juiste dag en tijd.

In dit hoofdstuk wordt uitgelegd hoe u de thermostaat gebruikt zonder deze te programmeren.

U kunt de temperatuur met de hand op ieder gewenst moment zelf hoger of lager zetten.

bladzijde

3.1 Activeren van de handmatige bediening .....18
3.2 De thermostaat handmatig bedienen ....19

Bulex

Bulex

3.1 Activeren van de handmatige bediening

U kunt deze thermostaat ook gebruiken zonder het ingeschakelde klokprogramma.

Raadpleeg de onderstaande uitleg.

U kunt de handbediening als volgt activeren:

De thermostaat is nu ingesteld voor handmatige bediening. Ga verder naar hoofdstuk 3.2.

3.2 De thermostaat handmatig bedienen (klokprogramma niet geactiveerd)

Als de thermostaat ingesteld is voor handmatige bediening (zie bij 3.1), wijzigt u de gewenste temperaturen als volgt:

In het display dat standaard wordt weergegeven, ziet u de huidige kamertemperatuur.

Druk één keer op afen u zich de ingestelde gewenste temperatuur knipperen.

Verhoog of verlaag de ingestelde temperatuur met pijltjestoetsen en de nieuwe gewenste waarde die u ziet is direct ingesteld. De temperatuur is per 0,5°C aan te passen.

Na 6 seconden wachten of na het drukken op stæpt het knipperen en u ziet de huidige kamertemperatuur weer. Zie hoofdstuk 5.8 voor advies over de temperatuurinstelling.

ingestelde kamertemperatuur

Bulex

4 Cv-klokprogramma

In dit hoofdstuk wordt uitleg gegeven over het klokprogramma. Volg de stappen in hoofdstuk 4.1 t/m 4.4 om het cv-klokprogramma te programmeren.

Attentie:

De thermostaat heeft een zelflerend aanwarmgedrag.

D.w.z. dat de geprogrameerde tijden het moment aangeven wanneer de gewenste temperatuur bereikt moet zijn. Let hierop bij het programmeren.

bladzijde

4.1 Activeren van het cv-klokprogramma 21
4.2 Stel de drie gewenste kamertemperaturen in.... 22
4.3 Kies een voorgeprogrammeerd weekprogramma... 24
4.4 Het weekprogramma aanpassen 26
4.5 De temperatuur tijdelijk aanpassen 32

4.1 Activeren van het cv-klokprogramma

Controleer of het klokprogramma is geactiveerd:

Als u in het display de klok- balk ziet, ga dan verder naar hoofdstuk 4.2.

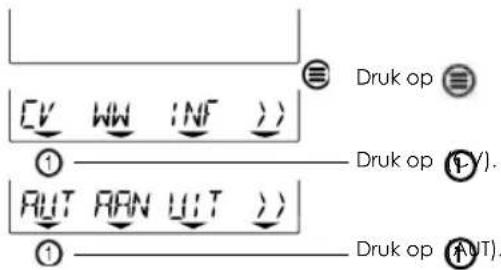

Als u geen klokbalk in het display ziet, activeer dan het klokprogramma. Zie hiernaast.

U kunt het klokprogramma als volgt activeren:

De thermostaat is nu ingesteld voor automatische werking volgens het klokprogramma. In het standaard display ziet u nu de klokbalk. Ga verder naar hoofdstuk 4.2.

Bulex

4.2 Stel de drie gewenste kamertemperaturen in (laag - midden - hoog)

Voor het klokprogramma van de automatische temperatuuregeling kunnen drie temperaturen gekozen worden. leder half uur van de dag kunt u één van deze drie temperaturen kiezen. In onderstaand voorbeeld zijn de weergegeven temperaturen fabrieksinstellingen.

Zie hoofdstuk 5.8 voor advies over de temperaturen. U kunt de gewenste temperaturen als volgt aanpassen:

④

De ingestelde temperatuur knippert en is direct ingesteld.

Druk op

④

De ingestelde temperatuur knippert en is direct ingesteld.

Druk op

Stel met de pijltjestoetsen of ▲ de gewenste (midden) temperatuur T2 in. Ga hiernaast verder.

Stel met de pijltjestoetsen of de gewenste (hoogste) temperatuur T3 in.

Als u op drukt gaat u terug naar het vorige scherm (T1).

Foutje? Druk op voor het beginscherm.

Druk op menu-toets om weer terug te gaan naar het standaard display. Ga verder naar hoofdstuk 4.3.

Bulex

4.3 Kies een voorgeprogrammeerd weekprogramma

Om het instellen te vergemakkelijken staan er 5 weekprogramma's voorgeprogrammeerd. Zie hiernaast (1 t/m 5). Hieruit kan een programma gekozen worden, dat het beste overeenkomt met het uiteindelijk gewenste weekprogramma.

Bij hoofdstuk 4.4 kunt u het gekozen programma verder aanpassen.

De blokjes geven de ingestelde temperaturen aan:

• Een streepje = T1 (laag)
• Een streepje en 1 blokje erboven = T2 (hidden)
• Een streepje en 2 blokjes erboven = T3 -moog)

De tijdbalk loopt van 3:00 's nachts tot 3:00 uur de volgende nacht.

Standaard staat programma 1 ingesteld.

Bulex

Als u kiest voor programma 1, ga verder naar 4.4.

Als u een ander programma wilt kiezen, volg onderstaande uitleg:

Ga hiernaast verder. Foutje? Druk op voor het beginscherm.

Druk na het kiezen op

① (OK): programma is aangepast of
② (ANNULEER): programma niet aangepast.

U ziet hierna het programma-menu weer.

Ga verder naar hoofdstuk 4.4.

Bulex

4.4 Het weekprogramma aanpassen

Hieronder volgt een voorbeeld van een verdere instelling van het voorgeprogrameerde dagprogramma.

(in dit voorbeeld is dit weekprogramma 1).

De klokbalk voor maandag ziet er standaard zo uit:

Stel dat u deze dag op onderstaande manier wilt instellen: Van 7:00 - 16:00 uur = T2. Van 16:00 -

24:00 uur = T3. Zie hieronder. Let op! Door het zelflerende aanwarmgedrag wordt de gewenste temperatuur bereikt op het ingestelde tijdstip.

Zie hoofdstuk 1 voor meer informatie.

U kunt de daginstelling als volgt aanpassen:

Als u niet in het programma-menu zit (zoals hiernaast zichtbaar is), zie hieronder. Als u wel in het programma-menu zit, ga hiernaast verder.

U zit nu in het programma-menu. Ga hiernaast verder.

Foutje? Druk op voor het beginscherm.

Bulex

Druk op (GEEN).

U kunt nu met de pijltjestoetsen door de tijdbalk lopen zonder dat de temperatuur verandert.

Ga met een pijltjestoets of naar 8:00 uur.

Druk op (ZET).

Druk op ③. Ga hiernaast verder.

Doorloop met de toets de tijdbalk tot u 16:00 uur in het display ziet.

De vakjes die niet meer knipperen zijn ingesteld, dus van 7:00 t/m 16:00 uur is nu T2 ingesteld.

Foutje?

Bent u per ongeluk te ver gegaan met het veranderen van de temperatuur? U kunt dit als volgt weer terug veranderen. Druk op (ZET) 18 kies de gewenste temperatuur.

en de temperatuur is weer anders ingesteld.

(Vervolg)

Druk op ② (ZET).

Druk op ① (GEEN).

Doorloop met de pijltjes- toets ▲ de tijdbalk t/m 23:00 uur. Ga hiernaast verder.

Druk op ② (ZET).

Druk op ④(T3).

Doorloop met de toets de tijdsbalk t/m 00:00 uur.

De vakjes die niet meer knipperen zijn ingesteld. Dus van 16:00 t/m 00:00 uur (=24:00) is nu T3 ingesteld. De wijziging is nu direct ingesteld.

Bulex

Dagprogramma kopieren naar de volgende dag

Als u op maandag staat kunt u met de pijltjestoetsen in de klokbalk naar de volgende of vorige dag gaan. U ziet MA (maandag) bijvoorbeeld veranderen in DI (dinsdag). Zo kunt u heel de week programmeren. U kunt echter ook de instelling van maandag kopieren naar dinsdag. U kunt dit doen zoals hiernaast staat vermeld.

Volgens dit voorbeeld kunt u iedere dag naar wens programmeren. Het weekprogramma werkt direct volgens de ingestelde tijd en temperaturen.

Ga op de dag staan die u wilt kopieren, bijv. MA.

Druk op ③ (KOP).

Druk op ① (DAG).

U staat nu op de volgende dag, dinsdag (DI). U ziet dat dinsdag nu het zelfde staat ingesteld als maandag.

Samenvatting instelling weekprogramma:

Het display dat zichtbaar is bij het PROGRAMMA-MENU.

• Druk achtereenvolgens op ≡, op ④(>>), op ①(PRG) en u ziet het programma-menu.
• Druk op ② (ZET) en kies hier 'GEEN' als u naar een bepaalde tijd wilt gaan zonder iets te veranderen.
• U doorloopt de tijdsbalk met de pijltjestoetsen ▲ en ▼. De tijd van de klok loopt mee, evenals de knipperende blokjes in de tijdsbalk.
• Kies T1(—), T2(■) of T3 (■) bij "ZET" als u op de "TIJD" staat waar vanaf u de temperatuur wilt veranderen.
• Ga met de ▲ of ▼ tot en met de tijd die u wilt aanpassen. U ziet de blokjes veranderen en de tijd meegaan.
• Druk op de menu-toets Ⓔ als u wilt stoppen.

Foutje? Druk op ≡ voor het beginscherm.

Bulex

4.5 De temperatuur tijdelijk aanpassen (bij geactiveerd klokprogramma)

U kunt de temperatuurinstelling als volgt tijdelijk aanpassen:

In het display ziet u de huidige kamertemperatuur.

Druk één keer op een pijltjestoets ▲ of ▼ en u ziet nu de geprogrammeerde temperatuur (gewenst).

Met de pijltjestoetsen ▲ of kunt u de geprogrammeerde temperatuur verhogen of verlagen (per 0,5°C).

Na 6 seconden springt het display weer naar de gewone toestand (of na het drukken op de menu-toets ≡).

In het display is bij tijdelijke instelling van een andere temperatuur het handsymbool te zien.

De handmatig ingestelde temperatuur blijft gehandhaafd totdat het klokprogramma overgaat op een andere geprogrammeerde temperatuur.

Hierbij verdwijnt ook het handsymbool weer.

5 Gebruikersinstellingen

In dit hoofdstuk wordt uitgelegd hoe u bepaalde instellingen kunt aanpassen. Hierbij worden adviezen gegeven waarmee u zelf kunt bepalen wat de beste instelling voor uw installatie is. Tevens wordt uitgelegd hoe u informatie van het cv-toestel kunt uitlezen, zoals bijvoorbeeld de druk in de cv-installatie.

bladzijde

5.1 Overzicht gebruikersmenu 34
5.2 Instelling comfort-/economystand 35
5.3 De cv-timer gebruiken 40
5.4 Toestelinformatie uitlezen 42
5.5 Warmwater- en cv-setpoint bijstellen 45
5.6 Overzicht instellingenmenu 48
5.7 De juiste dag en tijd opnieuw instellen 51
(bijv. zomer-/wintertijd)
5.8 Gebruikersadviezen / vakantie 52

Bulex

5.1 Overzicht gebruikersmenu

Als u de menu-toets 📋 indrukt, komt u in het GEBRUIKERSMENU. Druk weer op de menu-toets 📋 om terug te gaan naar het standaard display of druk 2 minuten geen toets meer in.

Druk op 12.34 of om naar het bijbehorende menu te gaan en op voor het andere display.

hoofdstuk

CV ...... Cv-menu ...... zie 3.1, 4.1 en 5.3.

WW .... Warmwater-menu .... zie 5.2.

INF ..... Informatie-menu ..... zie 5.4.

hoofdstuk

PRG .... Programma-menu ....zie 4.3 en 4.4.

ZET ..... Instellingen-menu ....... zie 5.5 en 5.6.

KLK .... Klokmenu ....zie 5.7.

5.2 Instelling comfort- / economystand (warmwater)

Als het cv-toestel de mogelijkheid biedt, kan via de thermostaat de warmwaterfunctie van het cv-toestel op comfort of economy gezet worden.

Kijk in de handleiding van het cv-toestel voor eventuele instellingen die hiervoor nodig zijn.

Wat houdt de comfort-/ economystand in ?

Veel combi-toestellen hebben een functie om snel warm water te kunnen leveren, de zogenaamde comfortstand. Vooral bij langere leidinglengtes is dit prettig, omdat je dan minder lang op het warme water hoeft te wachten.

Bij een combi-toestel geldt:

• comfort = warmthoudstand tapwater AAN.
• economy = warmthoudstand UIT = wel warm water te gebruiken, maar de wachttijd is wat langer.

Bij een cv-toestel met een aparte boiler geldt:

• comfort = boiler AAN
• economy = boiler UIT = geen warm water meer als de boiler leeg is.

(bij een indirecte gestookte boiler)

uitleg kraan-symbool op display

• Kraan-symbool zichtbaar: comfortstand altijd aan of comfort/economy volgens klokprogramma.
• Kraan-symbool niet zichtbaar: economystand.

Bulex

De volgende warmwater-comfortinstellingen zijn mogelijk:

1. Continu comfort (geen klokprogramma) (standaard fabrieksinstelling)
2. Continu economy (geen klokprogramma)
3. Automatische omschakeling tussen comfort-/ economystand volgens het cv-klokprogramma
4. Automatische omschakeling tussen comfort-/ economystand volgens eigen warmwater klokprogramma

Zie hiernaast en op de volgende bladzijden voor informatie over het instellen van één van deze vier mogelijkheden.

1 Continu comfort : (kraan-symbool zichtbaar).

2 Continu economy : (kraan-symbool niet zichtbaar).

Automatische omschakeling tussen comfort-/ economystand volgens cv-klokprogramma

Overdag staat de comfortstand aan (tijdens T2 en T3) en 's nachts de economystand (tijdens T1). Dit functioneert uiteraard alleen als het cv-klokprogramma geactiveerd is: de tijdbalk moet zichtbaar zijn boven in het display. Zie 4.1.

Verander met de waarde van 1 naar 3 (3 = programma volgens cv-klokprogramma).

Druk op ①(AUT). U komt weer in het standaard display.

Bulex

Automatische omschakeling comfort-/economystand volgens eigen warmwater-klokprogramma

Met deze optie kunt u bepalen wanneer u het toestel op comfort wilt hebben en wanneer op economy, automatisch 7 dagen per week. Dit aparte warmwater-programma is een ander programma als het cv-klokprogramma en kan ook gebruikt worden als u de thermostaat op handmatige bediening hebt gezet. Tijdens ( ) staat het toestel op economy en tijdens ( ) op comfort.

U kunt kiezen uit 2 voorgeprogrameerde dag-programma's.

U kunt nu voor iedere dag van de week programmeren op welk tijdstip het cv-toestel op comfortstand moet staan en wanneer op economy-stand.

Begin weer linksboven op deze pagina

Bij optie 'ZET' kunt u T1 = ( _ ) of T2 = ( ■ ) kiezen.

Zie eventueel vanaf 4.4 voor verdere uitleg over het programmeren.

Bulex

5.3 De cv-timer gebruiken

Alleen als het cv-klokprogramma actief is, kan met de cv-timer tijdelijk een andere temperatuur ingesteld worden. Min. 30 minuten, max.12 uur.

Druk op ④ (WENS) en stel met ▲ of ▼ de gewenste temperatuur in.

U ziet het woord 'TIMER' nu in het display. De timer is geactiveerd.

Zie de volgende bladzijde voor meer uitleg.

Na de ingestelde tijd zal het klokprogramma automatisch weer hervat worden.

Als u de ingestelde tijd eerder wilt beëindigen, kies dan weer de eerdere instelling:

- Druk op menu-toets Ⓔ, druk op ①(CV):

a - Als u wel gebruikt maakt van het klokprogramma: druk op ① (AUT) (klokbalk is weer zichtbaar op het display).

b - Als u het klokprogramma niet gebruikt, kies AAN ②

Bij gebruik van de cv-timer als de thermostaat op 'handmatige bediening' staat, zal de temperatuur na afloop van de TIMER-functie niet terug gaan naar de eerst ingestelde temperatuur.

Als u de thermostaat dus zonder klokprogramma gebruikt heeft deze TIMER-functie geen functie.

Bulex

5.4 Toestelinformatie uitlezen

In het INFORMATIE-MENU van de thermostaat kunnen bepaalde gegevens van het cv-toestel uitgelezen worden. Hieronder wordt uitgelegd hoe u in dit menu komt en wat de weergegeven informatie betekend.

Let op! De gegevens worden alleen weergegeven als het cv-toestel de benodigde sensoren heeft en de gegevens doorgeeft aan de thermostaat.

1. Buitentemperatuur. Als ____°C in het display verschijnt, is er geen buitenvoeler aangesloten of functioneert deze niet.

2 Druk van cv-installatie. De juiste druk wordt alleen weergegeven als er een cv-druksensor in het cv-toestel aanwezig is. In andere gevallen geldt soms een fictieve druk van +/- 1,4 bar. Kijk in de handleiding van het cv-toestel of er een cv-druksensor aanwezig is. Voor bijvullen altijd de 'normale drukmeter' controleren!

3 Cv-aanvoertemperatuur in het cv-toestel

4 Brandervermogen 0% = uit of laagstand 100% = vollast Aan het symbol in het standaarddisplay ziet u of de brander aan is.

5 Warmwater temperatuur (soms indirect gemeten, zie handleiding cv-toestel) (Deze temperatuur wordt niet bij ieder type toestel weergegeven)

Bulex

6 Warmwaterstroom (in l/min (±10%) bij een combi-toestel)

7 1: toestel in bedrijf voor warmwater (of de wachttijd erna)

0: toestel niet in bedrijf voor warmwater

8 Cv-retourtemperatuur in het cv-toestel

9 Huidige kamertemperatuur (zoals gemeten wordt in de klokthermostaat) Deze waarde wordt per 0,1°C nauwkeurig weergegeven.

5.5 Warmwater- en cv-setpoint bijstellen

Op veel cv-toestellen is het mogelijk om de instelling voor de warmwatertemperatuur (= tapwater setpoint) en maximum cv-temperatuur (= cv-setpoint) aan te passen.

Als er een OpenTherm-thermostaat, zoals deze thermostaat op het toestel wordt aangesloten, kunnen deze aanpassingen soms niet meer op het cv-toestel worden ingesteld. Dit komt omdat de thermostaat-instellingen voorrang hebben op de toestelinstellingen. De fabrieksinstellingen zijn in veruit de meeste gevallen de juiste instellingen.

Raadplaag daarom eerst de handleiding van het cv-toestel als u deze waarden wilt aanpassen. Dringend advies: deze setpoints niet aanpassen!

Bulex

U kunt het cv-setpoint als volgt aanpassen:

MAX AANVOER = cv-setpoint

(= maximum cv-aanvoertemperatuur).

Let op! De maximum cv-aanvoertemperatuur kan bij sommige toestellen 5°C hoger worden dan deze waarde.

Advies: dit setpoint niet veranderen indien dit niet dringend nodig is.

U kunt het tapwater-setpoint als volgt aanpassen:

(= regelwaarde voor tapwatertemperatuur).

Let op! De instelling is niet de zelfde als de warmwater temperatuur die uit de kraan komt.

Advies: dit setpoint niet veranderen indien dit niet dringend nodig is.

Bulex

5.6 Overzicht instellingenmenu

Instellingen t.b.v. de kamerthermostaat en het cv-toestel.

Druk op ③, ④ en ② op om in dit menu te komen.

Met behulp van de pijltjestoetsen ( ▲ en ▼ ) kunnen de instellingen gewijzigd worden.

Let op: Als de waarde in het display verandert, is deze direct aangepast.

standaard

RUIMTE T1 = 1e temperatuur t.b.v. klokprogramma, zie hoofdstuk 4.2 15,0 7 - 35*

RUIMTE T2 = 2e temperatuur t.b.v. klokprogramma, zie hoofdstuk 4.2 20,0 7 - 35*

RUIMTE T3 = 3e temperatuur t.b.v. klokprogramma, zie hoofdstuk 4.2 21,0 7 - 35*

WW PROGRAM = Economy/comfortstand warmthoudstand tapwater 11-3

(zie hoofdstuk 5.2 voor meer informatie)

1: Geen klokprogramma (wel AAN/UIT via WARMWATER-MENU mogelijk) De optie 'AUT' in het WARMWATERMENU is nu niet zichtbaar.

2: Apart warm water klokprogramma instelbaar. (bij PROGRAMMA-MENU is er nu een extra programmeermogelijkheid voor WW) Kies nu ook "AUT" in WARMWATERMENU.

3: Inschakeling volgens cv-klokprogramma. (economy bij T1 en comfort bij T2 en T3): Kies nu ook "AUT" in WARMWATER-MENU.

Bulex

	standaard
WW WENS = Tapwater-setpoint van het cv-toestel. Zie hoofdstuk 5.5 (tijdens 1e in bedrijfstelling overgenomen van cv-toestel)	58** 0 - 70
MAX AANVOER = Cv-setpoint van het cv-toestel. Zie hoofdstuk 5.5 (tijdens 1e in bedrijfstelling overgenomen van cv-toestel)	80** 0 - 90

* Waarde per 0,5 aan te passen
** Voorbeeld temperaturen, instellingen afhankelijk van het aangesloten cv-toestel.

Dringend advies: deze setpoints NIET aanpassen.

5.7 De juiste dag en tijd opnieuw instellen (bijv. zomer-/wintertijd)

U kunt als volgt de juiste tijd instellen:

Druk op ② (UUR) en de uur-aanduiding knippert. Stel met de pijltjestoetsen en het juiste uur in.

Druk op ③ (MIN) en de minuten-aanduiding knippert. Stel met de pijltjestoetsen ▲ en ▼ de juiste tijd in.

Druk weer op en de gewijzigde tijd is ingesteld.

Bulex

5.8 Gebruikersadviezen / vakantie

Houdt de radiatoren, die in de ruimte met de kamerthermostaat zijn geplaatst, altijd open.

Afhankelijk van de installatie en positie van de kamerthermostaat kunnen de werkelijke temperatuur en de door de thermostaat gemeten ruimtetemperatuur iets van elkaar afwijken. Dit kan bijvoorbeeld voorkomen als de thermostaat op een buitenmuur is geplaatst. Raadpleeg uw installateur voor meer informatie.

Temperatuursinstelling voor de nacht

Voor de nacht wordt geadviseerd om de nachttemperatuur nooit meer dan 4°C lager in te stellen dan de dagtemperatuur. Bij installaties met alleen vloerverwarming niet meer dan 2°C lager instellen, in verband met het opstoken na nachtverlaging.

Vakantie / tijdelijk vast ingestelde temperaturen

Als u enige tijd van huis gaat en tijdelijk een vaste lagere temperatuur wilt instellen, kunt u het toestel op handmatige bediening zetten. Zie hoofdstuk 3.1 en 4.1 voor uitleg hierover.

Weersafhankelijk regelen

Meestal staat de weersafhankelijke regeling aan als er een buitenvoeler gemonteerd is. Dit kunt u controleren door in hoofstuk 5.4 te kijken of de buitentemperatuur (nr.1) wordt weergegeven. Als u een buitentemperatuur ziet, is er een buitenvoeler gemonteerd. Raadpleeg eventueel ook uw installateur.

Als u de weersafhankelijke regeling van de thermostaat gebruikt, hebben bepaalde instellingen een andere betekenis:

• De ingestelde temperaturen T1, T2 en T3 geven niet meer de gewenste kamertemperaturen aan, maar een verschuiving van de stooklijn. Als de ingestelde temperatuur hoger is dan 20°C, zal de cv-watertemperatuur hoger worden dan ingesteld door de installateur. Bij een instelling lager dan 20°C wordt deze cv-temperatuur ook lager (bijvoorbeeld 's nachts).
  U kunt dus met de instelling van T1, T2 en T3 de cv-installatie warmer of minder warm bijstellen.
  -T < 20°C: de cv-watertemperatuur wordt minder warm.
  -T > 20°C: de cv-watertemperatuur wordt warmer.

- Als u tijdelijk een hogere of lagere temperatuur wenst dan de geprogrammeerde stooklijn, kunt u deze tijdelijk handmatig hoger of lager zetten. Zie hoofdstuk 4.5.

- De stooklijn wordt door uw installateur ingesteld. Raadpleeg uw installateur voor meer informatie.

Bulex

Voorkom bevriezing van uw cv-installatie

Als de thermostaat uitgeschakeld is voor comfortstand en cv-bedrijf (het symbool is zichtbaar), zal de thermostaat de kamertemperatuur op minimaal 5°C houden (vorstbeveiliging). Dit is het geval als voor 'UIT' is gekozen in het cv-menu en tapwatermenu.

Het is echter beter de thermostaat niet lager in te stellen dan ca. 12°C. Vooral bij vorstgevoelige ligging van leidingen wordt hiermee het risico dat onderdelen van uw cv-installatie of waterleidingen bevriezen zo laag mogelijk gehouden.

6 Storingswijzer

In dit hoofdstuk worden eventuele storingen en vragen die u hebt over de werking van de thermostaat uitgelegd.

Vragen / klachten over uw verwarmingsinstallatie

Er wordt uitleg gegeven over mogelijke vragen.

Storingen

Ook wordt er uitleg gegeven over storingen die meestal met het symbool worden aangegeven. Kijk of u zelf de storingen kunt verhelpen en bel uw installateur als dit nodig is. Deze storingen kunnen ook afkomstig zijn door een aangesloten cv-toestel. Kijk daarom ook naar het display van het cv-toestel en raadpleeg de bijbehorende handleiding.

Bulex

Vragen / klachten over uw verwarmingsinstallatie

Vraag

1. 's Morgens duurt het opwarmen te lang.

2. Het cv-toestel gaat eerder aan dan het ingestelde tijdstip van het cv-klokprogramma

Antwoord

• Staan alle radiatorkranen open? Controleer dit.
• Staat 's nachts de temperatuur niet te laag ingesteld? U kunt eventueel de nachttemperatuur 1 à 2 graden hoger instellen dan nu het geval is om dit trage opwarmen te voorkomen.
• Raadplaag uw installateur als de klacht blijft.
• De thermostaat zal op het ingestelde tijdstip de gewenste temperatuur willen bereiken. Hiervoor zal het toestel eerder beginnen met opwarmen, het zogenaamde zelflerende aanwarmgedrag (zie hoofdstuk 1).

Het moment dat het toestel aan gaat kan per dag anders zijn, omdat iedere dag opnieuw wordt berekend hoe vroeg de thermostaat aan moet gaan om het op tijd warm te krijgen. Dit is een normale situatie.

-Tijdens dit aanwarmgedrag knippert het °C'-teken in het display.

Vraag

3 Het duurt soms langer voor u warm water heeft dan anders

4 Het is te koud in huis

Antwoord

- De thermostaat kan een eventuele warmhoudstand van het cv-toestel aan (comfort) of uitzetten (economy). In de comfortstand levert het toestel meestal sneller warmwater dan in de economystand. Kijk in hoofstuk 5.3 voor meer informatie over deze instelling.

Als het te koud is terwijl de thermostaat geen storing aangeeft, kan dat verschillende oorzaken hebben. De volgende oorzaken zijn mogelijk:

- Staan de radiatoren overal wel voldoende open?

Controleer dit en zet ze eventueel verder open.

- Mogelijk is het toestel nog bezig met aanwarmen. Controleer dit. Kijk op de thermostaat en u ziet de temperatuur die gemeten wordt in de thermostaat. Druk 1 keer op de

- toets en u ziet de gewenste temperatuur. Als deze temperaturen ongeveer gelijk zijn, werkt de thermostaat en cvtoestel naar behoren.

(Zie vervolg op volgende bladzijde).

Bulex

Vraag

Vervolg vraag 4.

Antwoord

Stel eventueel een hogere temperatuur in:

-Zie hoofdstuk 3.2 bij handmatige bediening.

-Zie hoofdstuk 4.2 voor instelling bij het klokprogramma.

- Ziet u het radiator-symbool wel in het display?

Als u dit niet ziet, staat de thermostaat uit voor cv-verwarming.

Het radiator-symbol moet zichtbaar zijn om de cv-installatie te kunnen verwarmen.

-Zie hoofdstuk 3.1 om de handmatige bediening te activeren.

-Zie hoofdstuk 4.1 om het klokprogramma te activeren.

- Staat het cv-toestel wel in de winterstand? Sommige cv-toestellen hebben een zomer- en een winterstand.

In de zomerstand werkt het toestel niet voor cv-verwarming.

Controleer of het toestel wel in de winterstand staat.

Zie de handleiding van het cv-toestel.

Weergeven storingen op het display van de thermostaat

De thermostaat kan ook storingen van het cv-toestel doorgeven.

Controleer daarom eerst of de storing niet afkomstig is van het aangesloten cv-toestel.

Raadpleeg de handleiding van het cv-toestel voor uitleg over de eventuele toestelstoring.

U ziet onderstaand display:

Als er 'Err' in plaats van een temperatuur staat, is iets mis met de aansluiting van de thermostaat op het toestel. Controleer of de bedrading juist is aangesloten op het cv-toestel (op de OpenTherm-aansluiting) en in de thermostaat (zie hoofdstuk 2.1). Raadpleeg uw installateur als de storing blijft.

• Zit de stekker van het cv-toestel wel in het stopcontact?
• Als het cv-toestel een aan/uit-knop heeft, staat het toestel wel aan?
• Controleer of de bedrading naar het cv-toestel wel in orde is.
• Mogelijk is de thermostaat defect. Raadpleeg uw installateur.

Bulex

Een aangesloten cv-toestel heeft een storing.

Er zijn kleine storingen die zichzelf op kunnen heffen en deze verdwijnen ook weer vanzelf.

Kijk voor de zekerheid toch even naar het cv-toestel.

④

Als de storing blijft, kunt u op ④ (>>) drukken.

U ziet het nevenstaande display met foutcode die nu optreedt (een andere foutcode is ook mogelijk, foutcode nr. 5 is een voorbeeld).

Raadpleeg de handleiding van het cv-toestel voor de betekenins van deze foutcode en kijk hierin wat u kunt doen.

④

Druk op ④ (>>).

U ziet het nevenstaande display.

Het is een ketelstoring of de druk in de cv-installatie is te laag.

④

Druk op ④ (>>).

U ziet nu de fout-historie van het cv-toestel.

Als u op 4(>>) drukt ziet u achtereenvolgens de fouten die in het verleden zijn voorgekomen.

Druk op ③ en u ziet het standaard display weer.

Zie de handleiding van het cv-toestel voor een verklaring van de codes.

De druk in de cv-installatie is te laag. Vul de cv-installatie.

Zie eventueel de handleiding van het cv-toestel voor uitleg hierover.

(niet alle cv-toestellen geven dit bericht door aan de thermostaat).

Bij deze storing is de thermostaat defect.

Raadpleeg uw installateur.

Bulex

Bij deze storing is de thermostaat defect. De thermostaat zal de ketel wel enigzins warmte laten leveren (cv-aanvoertemperatuur ± 40°C) maar de thermostaat dient vervangen te worden.

Bij foutcodes of informatie die in dit hoofdstuk niet wordt vermeldt:

Kijk of uw cv-toestel wel goed functioneert en raadpleeg uw installateur.

Bergensesteenweg 1425 - 1070 Brussel

Tel. [phone] - Fax [phone]

Bulex service dienst na verkoop en regionale info centra

Brussel

Bergensesteenweg 1425 - 1070 Brussel

Tel. [phone] - Fax [phone]

Antwerpen

Middelmolenlaan 19 - 23 - 2100 Deurne

Tel. [phone] - Fax [phone]

Gent

L. Van Houttestraat 55 B - 9050 Gent

Tel [phone] - Fax [phone]

Hasselt

Maastrichtersteenweg 139 a - 3500 Hasselt

Tel [phone] - Fax [phone]

Luik
