Producttype	Radiatorthermostaat
Merk	Danfoss
Model	RA 2982
Toepassing	Regeling van radiatortemperatuur
Afmetingen (hoogte x breedte x diepte)	52 mm x 48 mm x 60 mm
Gewicht	Ongeveer 70 g
Voeding	Geen (mechanisch, vloeistofgevuld)
Temperatuurinstelling	Handmatig via draaiknop (0-28 °C)
Hoofdfuncties	Temperatuurregeling, vorstbeveiliging (instelbaar)
Montage	Direct op de radiator (RA ventiel)
Materiaal	Kunststof behuizing, metalen sensor
Onderhoud en reiniging	Afnemen met droge doek; geen chemicaliën gebruiken
Veiligheid	Vorstbeveiligingsstand; geen scherpe randen
Reserveonderdelen	Vervangingssensor of hele eenheid bij Danfoss dealer
Repareerbaarheid	Niet repareerbaar door gebruiker; vervang bij defect
Algemene informatie	Geschikt voor de meeste Danfoss RA ventielen

Veelgestelde vragen - RA 2982 DANFOSS

Hoe stel ik de temperatuur in op de Danfoss RA 2982?

Draai de knop naar de gewenste stand. De cijfers op de knop komen overeen met een temperatuurbereik van 0 (gesloten) tot 28 °C (maximaal). Gebruik de vorstbeveiligingsstand (meestal een sneeuwvlok) om de radiator tegen bevriezing te beschermen.

Kan de Danfoss RA 2982 op elke radiator worden gemonteerd?

De thermostaat is ontworpen voor Danfoss RA ventielen. Controleer of uw radiator een RA aansluiting heeft. Andere merken zijn mogelijk niet compatibel zonder adapter.

Wat betekent het sneeuwvloksymbool op de thermostaat?

De sneeuwvlokstand is de vorstbeveiligingsmodus. In deze stand wordt de temperatuur rond de 7 °C gehouden om bevriezing te voorkomen, ideaal als u langere tijd afwezig bent.

Heeft de Danfoss RA 2982 batterijen nodig?

Nee, dit is een volledig mechanische thermostaat die werkt met een vloeistofgevulde sensor. Geen batterijen of elektriciteit benodigd.

Hoe reinig ik de thermostaat?

Veeg de behuizing voorzichtig af met een droge, zachte doek. Gebruik geen water, schoonmaakmiddelen of schurende materialen om beschadiging te voorkomen.

Wat moet ik doen als de thermostaat niet goed reageert?

Controleer of de thermostaat correct is gemonteerd en of de radiatorkraan niet vastzit. Als het probleem aanhoudt, raadpleeg dan de handleiding of neem contact op met een erkende Danfoss monteur.

Kan ik de thermostaat gebruiken voor vloerverwarming?

Nee, de RA 2982 is specifiek ontworpen voor radiatoren. Voor vloerverwarming zijn andere Danfoss modellen beschikbaar.

Wat is het temperatuurbereik van de Danfoss RA 2982?

Het instelbare bereik loopt van ongeveer 0 °C (dicht) tot 28 °C. De exacte temperatuur per stand kan variëren afhankelijk van de omgeving.

Is de thermostaat geschikt voor CV-systemen met lage temperatuur?

Ja, de thermostaat werkt met de meeste CV-systemen, waaronder lage temperatuurinstallaties. Let wel op dat het optimale werkbereik van de sensor tussen 5 en 30 °C ligt.

Waar kan ik de handleiding voor de RA 2982 downloaden?

De handleiding is gratis beschikbaar op notice-facile.com in PDF-formaat. U kunt deze ook als gedrukte kopie opvragen via de Danfoss klantenservice.

GEBRUIKSAANWIJZING RA 2982 DANFOSS

ingebouwde voeler RA 2980

voeler op afstand RA 2982

De standaard regelementen omvatten uitvoeringen met ingebouwde voeler en met voeler op afstand.

Een regelelement uit deze serie kan worden gecombineerd met regelafsluiters:

• met voorinstelbare begrenzing: type RA-N, -UN, UR en afsluitercombinatie RA-K
• met vaste maximum doorlaat: type RA-FN, en RA-G Standaard regelementen kunnen universeel worden toegepast mits geen gevaar bestaat voor diefstal, beschadiging of onoordeelkundig gebruik. In dat geval het vandaalbestendige model toepassen Voor combinatie met Danfoss regelafsluiters type RAV en RAVL dan wel met Heimeier of MNG afsluiters, los of als in radiator geïntegreerde inserts, zijn RAV(/L) vervangings- of RAE-K elementen met aangepaste voet en bevestiging beschikbaar.

Eigenschappen

-thermostatisch, zonder hulpenergie, werkende ruimtetemperatuurregelaar
-instelbereik te begrenzen of te blokkeren
-hoge regelnauwkeurigheid en lange levensduur dankzij uniek balgsysteem en gesmeerde O-ring
-hysterese (dode slag bij omkeren klepbeweging) regelaar+afsluiter slechts 0,38 K(°C)
-stabiel regelgedrag ook bij kleine P-band resp. kleine afsluiteropening

-hoog cv-comfort en optimale benutting van "gratis" warmte
-eenvoudig van afstandsvoeler resp. afstandsbediening te winden capillair
-in elk interieur passend uiterlijk (RAL 9016)
-uitgebreide keuze bijpassende regelafsluiters. Alle combinaties voldoen aan EN 215-1.
-"click"-bevestiging met anti-diefstal borgpal.

Danfoss radiatorthermostaten type RA 2000 zijn vervaardigd volgens hoge, volledig aan de nieuwe Europese standaard EN 215 beantwoordende, productienormen in fabrieken en werkplaatsen waarvan de beschikbare faciliteiten voldoen aan de ISO 9000 maatstaven.

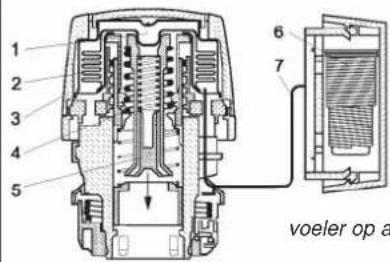

Constructie en werking

1. Ingebouwde voeler
2. Balgelement
3. Instelknop
4. Instelveer
5. Drukstift
6. Voeler op afstand
7. Capillair

voeler op afstand

ingebouwde voeler

Voeler, balgelement en capillair zijn gevuld met een kleine hoeveelheid vloeistof en voor de rest met damp van deze vloeistof. De vloeistof condenseert op de koudste, dus t.o.v. de warme afsluiter meest geïsoleerde, plaats en dat is de voeler. De dampspanning stijgt en daalt met de temperatuur van de vloeistof-(spiegel).

Bij dalende ruimte(voeler)temperatuur en dampdruk worden balg en bedieningsstift door de instelveer verder naar binnen bewogen en wordt de regelklep van de afsluiter door de ingebouwde veer verder geopend.

Bij stijgende ruimte(voeler)temperatuur en dampdruk drukt de balg de bedieningsstift tegen de instelveer in verder naar buiten en wordt de regelklep van de afsluiter tegen de eigen veer in verder gesloten.

Een beveiligingsveer voorkomt beschadiging van de klepzitting t.g.v. de bij hoge ruimtetemperaturen optredende grote sluitkrachten.

T.g.v. de relatief geringe meetenergie reageren elementen met vloeistofdamplading snel en nauwkeurig op veranderingen in de ruimtetemperatuur.

Datablad

Regelelementen - standaard model

Technische gegevens en bestelnummers

Regelementen met "click"-bevestiging

Type Uitvoering1)		Instelbereik2)	Instelschaal	Voelertemp. Bestelnummer
RA 2980 ingebouwde voeler 013G2980		5 - 26 °C	1 - 5
RA 2982 voeler op afstand 0-2 m 013G2982

1) Het capillair van de uitvoeringen met voeler op afstand en met afstandsbediening is rond de voeler resp. rond het balghuis gewonden en kan tot de gewenste lengte worden afgerold.

2) Dit bereik geldt bij een afsluiteropening van kv2, de doorlaat kv bij een ruimte(voeler)temperatuur gelijk aan de ingestelde waarde. De afsluiter is pas volledig gesloten bij een ruimte(voeler)temperatuur die 2 graden boven deze ingestelde waarde ligt. Met z.g. range displacer (zie "Toebehoren") kan instelbereik worden verlaagd tot 2-24 °C.

Toebehoren

Omschrijving	Bestelnummer
Hulpgereedschap voor demontage diefstalbeveiliging	013G1236
Diefstalbeveiliging (20 st.)	013G5245
Temperatuurbegrenzer	013G1215

Instellingen

RA 2980 /82

De van 1 tot 5 lopende instelschaal voor de gewenste ruimtetemperatuur geeft, conform Euronorm EN 215-1, de voelertemperatuur die nodig is om de regelklep tot kv2 (Xp = 2 graden) te openen.

De regelklep zal dus pas bij een 2 graden hogere ruimtetemperatuur volledig sluiten.

Bij keuze van de met een * gemerkte instelling, de

vorstbeveiligingsstand, wordt de ruimtetemperatuur op een veilig vorstvrij niveau gehandhaafd. Het instelbereik kan op een bepaalde minimum en/of maximum waarde worden begrensd of op een bepaalde vaste instelling worden geblokkeerd.

Selectie en montage

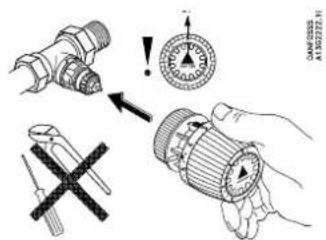

Regelelement d.m.v. click-verbinding op afsluiter bevestigen en desgewenst anti-diefstal borgpal indrukken.

De meetomstandigheden in het vertrek zijn maatgevend voor de keuze van de voeleruitvoering en van de plaats waar de voeler moet worden aangebracht.

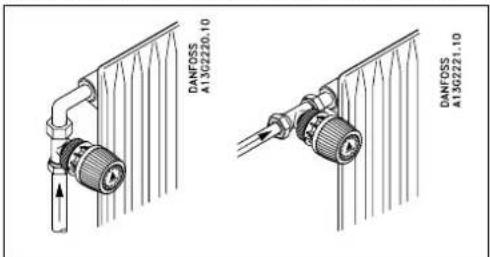

Regelelement met ingebouwde voeler Afsluiterspindel moet HORIZONTAAL liggen.

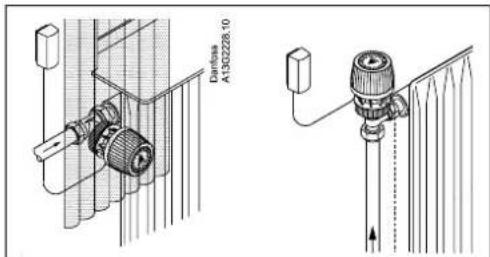

Regelelement met voeler op afstand Afsluiterspindel mag zowel horizontaal als vertikaal liggen.

Regelementen - standaard modelDatablad

Begrenzing en blokkering van het instelbereik

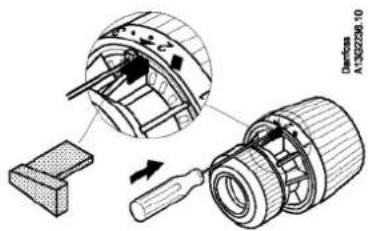

Begrenzing van hoogste instelling (Max. begrenzing)

Voorbeeld: Gewenste max. stand = 4

- De thermostaat op 4 instellen

- Plaats een stift tegenover het vierkante merkteken op de handgreep

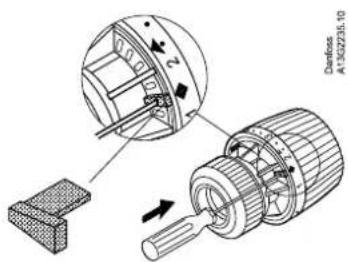

Begrenzing van laagste instelling (Min. begrenzing)

Voorbeeld: Gewenste min. stand = 2

- De thermostaat op 2 instellen

- Plaats de andere stift tegenover het driehoekige merkteken op de handgreep

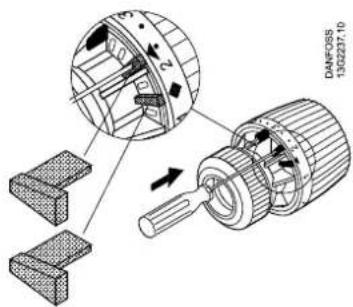

Blokkering van instelling

Voorbeeld: Instelling = 3

- De thermostaat op 3 instellen

- Een stift tegenover zowel het vierkante als het driehoekige merkteken aanbrengen

Maatschetsen

ingebouwde voeler type RA 2980

Don'ts A13G2227.10

voeler op afstand type RA 2982

Danfoss kan niet verantwoordelijk worden gesteld voor mogelijke fouten in catalogi, handboeken en andere documentatie. Danfoss behoudt zich het recht voor zonder voorafgaande kennisgeving haar produkten te wijzigen. Dit geldt eveneens voor reeds bestelde produkten, mits zulke wijzigingen aangebracht kunnen worden zonder dat veranderingen in reeds overeengekomen specificaties noodzakelijk zijn. Alle in deze publicatie genoemde handelsmerken zijn eigendom van de respectievelijke bedrijven. Danfoss en het Danfoss-logo zijn handelsmerken van Danfoss A/S. Alle rechten voorbehouden.
