Producttype	Thermostaat
Merk	Danfoss
Model	TP7000-RF
Afmetingen (hxbxd)	86 x 86 x 25 mm
Gewicht	150 g
Voeding	2x AA batterijen (niet meegeleverd)
Scherm	LCD met achtergrondverlichting
Communicatie	Draadloze RF (868 MHz)
Temperatuurbereik	5°C – 35°C
Nauwkeurigheid	±0,5°C
Programmeerbaar	Ja, 7-dagen programmering
Functies	Vorstbeveiliging, vakantiemodus, kinderslot
Montage	Wandmontage of op voet
Materiaal	Kunststof
Kleur	Wit
Onderhoud	Afnemen met droge doek
Veiligheid	CE-markering, RoHS
Reparatie	Neem contact op met Danfoss service

Veelgestelde vragen - TP7000-RF DANFOSS

Hoe installeer ik de Danfoss TP7000-RF thermostaat?

Volg de stappen in de handleiding: monteer de basis op de muur, plaats de batterijen (2x AA), en koppel de thermostaat aan de ontvanger via de RF-verbinding.

Hoe programmeer ik een weekprogramma?

Ga naar het programmeermenu, stel de tijd en dag in, en voer de gewenste temperaturen in voor elke periode. U kunt maximaal 4 schakelmomenten per dag instellen.

Hoe vervang ik de batterijen?

Verwijder de thermostaat van de montageplaat, open het batterijvak aan de achterzijde, vervang de oude batterijen door nieuwe AA-batterijen en plaats de thermostaat terug.

Wat moet ik doen als het display leeg is?

Controleer of de batterijen correct zijn geplaatst en voldoende spanning hebben. Vervang ze indien nodig. Als het probleem aanhoudt, reset dan de thermostaat door de batterijen 10 seconden te verwijderen.

Hoe stel ik de temperatuur handmatig in?

Draai aan de instelknop of gebruik de pijltjestoetsen om de gewenste temperatuur in te stellen. De thermostaat schakelt dan naar de handmatige modus tot de volgende programmeerperiode.

Hoe activeer ik de vakantiemodus?

Druk op de vakantieknop (zonnebrilicoon) en stel het aantal dagen in. De thermostaat schakelt naar een energiebesparende temperatuur tot het einde van de vakantieperiode.

Wat is de vorstbeveiliging en hoe werkt deze?

De vorstbeveiliging zorgt dat de temperatuur niet onder de 5°C zakt om bevriezing te voorkomen. Deze functie wordt automatisch geactiveerd wanneer de thermostaat in de 'uit' stand staat.

Hoe kan ik het kinderslot inschakelen?

Houd de OK-knop 5 seconden ingedrukt tot het sloticoon verschijnt. Herhaal deze handeling om het slot weer uit te schakelen.

Waarom werkt de RF-verbinding niet?

Controleer of de ontvanger onder spanning staat en of de afstand tussen thermostaat en ontvanger niet te groot is. Houd rekening met storende materialen zoals metaal. Reset indien nodig de RF-koppeling.

Hoe reset ik de thermostaat naar fabrieksinstellingen?

Verwijder de batterijen, wacht 10 seconden, plaats ze terug en houd de menu-toets ingedrukt tot het display reset. Let op: alle geprogrammeerde instellingen worden gewist.

GEBRUIKSAANWIJZING TP7000-RF DANFOSS

Installatie handleiding Instructies voor gebruik

Installatie handleiding

N.B.:

Dit product dient alleen te worden geïnstalleerd door een erkend elektrotechnicus of een vakkundige verwarmingsinstallateur conform de thans geldende IEEE-voorschriften voor bedrading.

Technische specifi caties

Omschrijving	TP7000-RF TP7000 TP7000M
Voeding	2 x AA/MN1500/LR6 alkaline batterijen
Programma backup	Condensator, 1 minuut tijdens batterijen wisselen
Relaisuitgang n.v.t. SPDT potentiaalvrij
Contactbelasting n.v.t. 3(1)	A, 230 volt
Zendfrequentie (RF modellen) 43	3,92 MHz n.v.t.
Zendbereik (RF modellen) max.	30 meter n.v.t.
Max. piekspanning vlgns. EN 6730.9 n	v.t. 2,5KV
Afmetingen (mm)	138 x 88 x 28 (bxhxd)
Kogeldruktest vlgns. EN 6730.9	75°C
Temperatuurbereik	5-30°C
Constructienorm	EN 60730-2-7 (EN300220 : RF)
Milieu gradatie vlgns. EN 6730.9	2
Tijdnauwkeurigheid	±1 min.
Nauwkeurigheid	±1°C
*1): Voedingsspanning moet minstens 6 dagen aanwezig zijn voor volledige backup van 48 uur

Belangrijk voor RF modellen: Let er op dat zich geen grote metalen voorwerpen, zoals ketels of andere grote apparaten, in de gezichtslijn tussen thermostaat en ontvanger bevinden, aangezien hierdoor de communicatie tussen thermostaat en ontvanger wordt verhinderd.

Montage

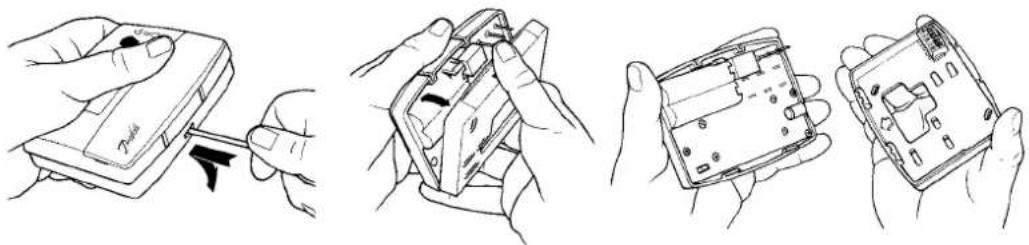

□ Verwijder eerst de wandplaat van de achterkant van de thermostaat

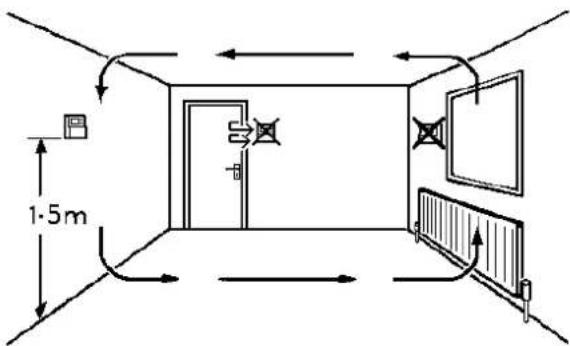

Monteer de wandplaat op een hoogte van ca. 1,5m vanaf de vloer, niet op de tocht en uit de buurt van warmtebronnen zoals radiatoren, open haard of direct zonlicht.

☐ Rondom de wandplaat dient een vrije ruimte van minimaal 140 mm te worden aangehouden.

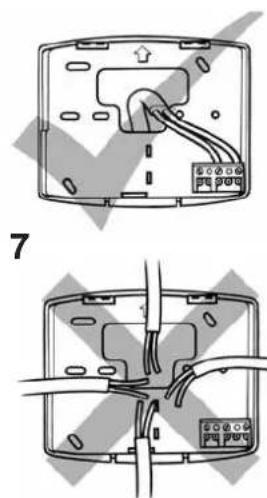

☐ Controleer voorafgaand aan de plaatsing van de thermostaat of de 4 DIL-schakelaars aan de achterkant van de unit in de gewenste stand zijn gezet (zie hieronder). De fabrieksinstelling is 7 dagen, met de Optimum Start en Chrono-proportionele regeling op OFF.

Instelling DIL-schakelaars

Alle modellen

S ^1 5/2-dagen programma 7-dagen programma

S^2 Optimum Start Control aan Optimum Star

S^3 Chrono-proportionele regeling Aan/Uit reg

TP7000, A, B, AB, M, MA, RF & A-RF modellen met 3 of 6 schakelingen per uur

S ^4 Chrono, 6 schakelingen / uur Chrono, 3 so

N.B.

Gebruik Chrono 3 voor vloerverwarming en/of staande gietijzeren ketels. Gebruik Chrono 6 voor radiatoren en/of ketels met kleine waterinhoud.

7-dagen – elke dag kan afzonderlijk worden geprogrammeerd met verschillende tijden en temperaturen.

5/2-dagen - één set tijden en temperaturen voor doordeweekse dagen en een andere set voor weekeinden.

Optimum-Start-Control - functie die de verwarming eerder inschakelt dan Periode 1 om te zorgen dat de gewenste temperatuur op tijd bereikt wordt.

Chrono-proportioneel - energiebesparende comfortabele functie die de ketel met regelmatige tussenpozen inschakelt waardoor een constante ruimtetemperatuur voor de gebruiker wordt bereikt.

Voor een uitgebreide beschrijving van alle geavanceerde functies kunt u onze website www.danfossverwarming.nl bezoeken.

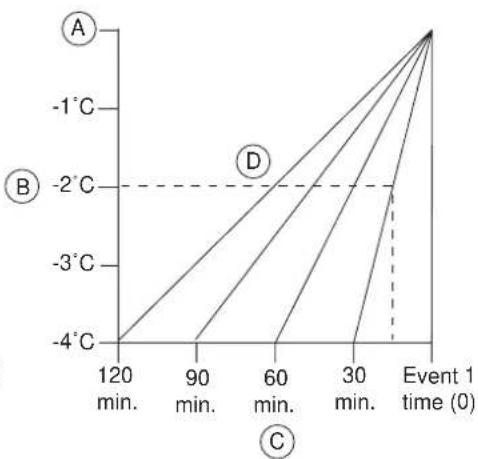

Instellen van Optimum Start Control

☐ Zet DIL-schakelaar S2 op OSC ON (Optimum Start Control aan)

□ Stel tijdens het programmeren de gewenste optimaliseringscurve in (zie Instructies voor Gebruik)

A - Ingestelde temperatuur van Periode 1 B - Afwijking t.o.v. ingestelde temperatuur C - Vervroegde inschakeling t.o.v. Periode 1 D - Ingestelde optimaliseringscurve

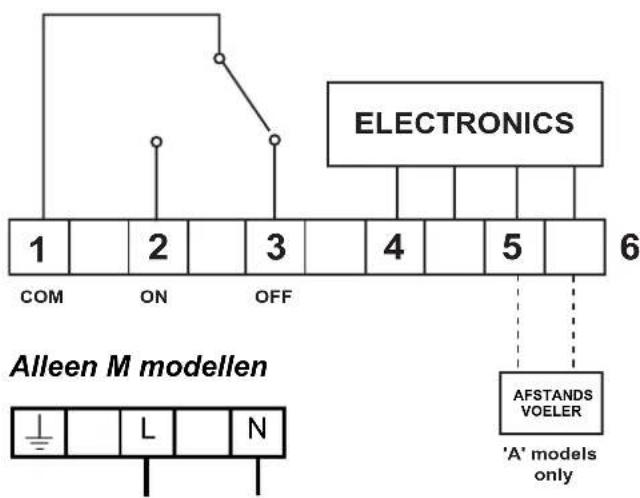

Aansluiting (niet voor RF-modellen)

Sluit de klemmen 1 en 2 aan op de thermostaatklemmen van de ketel (bij modulerende ketels de klemmen voor schakelende thermostaten, indien aanwezig).

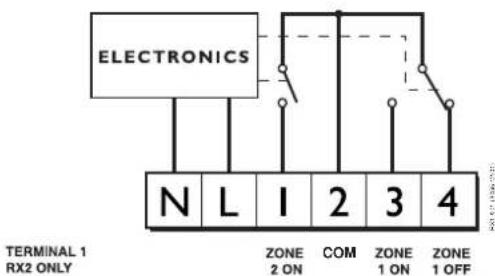

Aansluiting van de RX-ontvanger (alleen bij RF-modellen)

RX1 & RX2

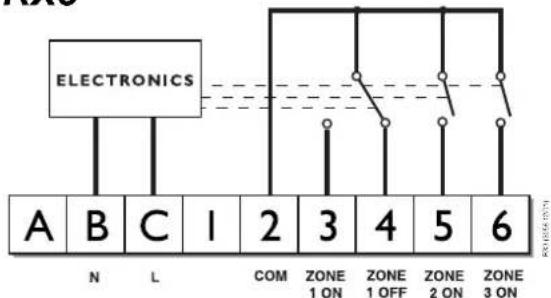

RX3

N.B. Bij netspanning gevoede systemen dient klem 2 te worden aangesloten op de fase van de netvoeding.

Inbedrijfstelling van RF modellen

Verwijder de isolatiestrip uit het batterijcompartiment en volg onderstaande stappen om de thermostaat bij de ontvanger aan te melden

1. TP7000-RF

Druk met een niet metalen voorwerp gedurende 3 seconden op de in een uitsparing aangebrachte LEARN-toets. N.B. De thermostaat zendt nu gedurende 5 minuten een aanmeldsignaal uit.

Druk binnen 5 minuten na stap 1 gedurende 3 seconden gelijktijdig op PROG en CH1. De groene LED knippert één keer: aanmelding in orde.

3. TP7000-RF

Druk op ▲ of ▼ van de zojuist aangemelde thermostaat. Het aanmeldsignaal stopt en de thermostaat gaat naar normaal bedrijf. Verhoog of verlaag de gewenste temperatuur d.m.v. de ▲ of ▼ toets om te controleren of de thermostaat op de juiste wijze schakelt.

4. RX2../RX3..(indien van toepassing)

Herhaal voor de overige thermostaten de stappen 1,2 en 3, nu echter met de knoppen CH2 en CH3 van de RX ontvanger.

Instructies voor Gebruik

Uw klokthermostaat

Met de TP7000 kunt u voor elke dag van de week maximaal 6 verschillende tijds- en temperatuurinstellingen invoeren om volledige fl exibiliteit mogelijk te maken. Hij biedt verschillende energiebesparende functies en beschikt over een aantal nuttige tijdelijke wijzigingen, waaronder een vakantiemodus van 99 dagen.

Vooraf ingestelde programma's

Uw TP7000 wordt kant en klaar geprogrammeerd met een set werktijden en temperaturen die vaak geschikt zijn voor de meeste mensen.

Weekdagen (maa-vrij) Weekende (zat-zon)
Periode	Tidj Temp	°C Periode	Tidj Temp °C
1	06:30	20		1	07:30
2	08:30	15		2	09:30
3	11:30	20		3	11:30
4	13:30	15		4	13:30
5	16:30	21		5	16:30
6	22:30	15		6	22:30

Wanneer u een van deze instellingen wilt veranderen kunt u dit doen met behulp van de instructies op bladzijde 59-60. Volg eerst de stappen op bladzijde 58 voor het instellen van de correcte tijd en dag.

Alvorens te beginnen

Open de klep aan de voorkant van de thermostaat en verwijder de isolatiestrip uit het batterij-compartment. De fabrieksinstellingen worden nu geactiveerd (reset) en de tijd op Dag 1 op 12:00 en de temperatuur op 20°C gezet.

Voor een reset van een reeds geprogrammeerde thermostaat: Druk met een niet metalen voorwerp op de in een uitsparing aangebrachte RESET-toets tot de display blanco is.

Display voorkeur

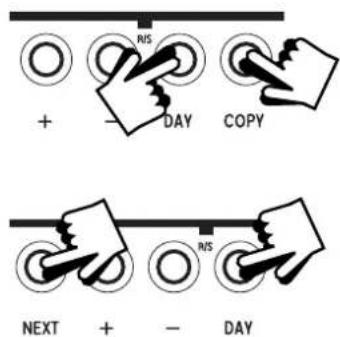

Temperatuur-weergave (°C / °F) Druk tegelijk op DAY & COPY tot de display verandert

Klok-weergave (12 / 24 hr) Druk tegelijk op NEXT & DAY tot de display verandert (AM of PM verschijnt in 12-uursstand)

De dag en kloktijd instellen

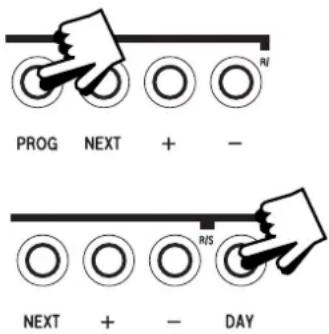

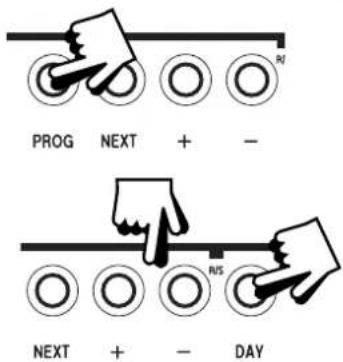

DAG - Druk op PROG en daarna op DAY tot de correcte dag zichtbaar wordt (1 = maandag)

KLOKTIJD - Druk op + of - om de tijd in te stellen (houd ingedrukt voor stappen van 10 minuten)

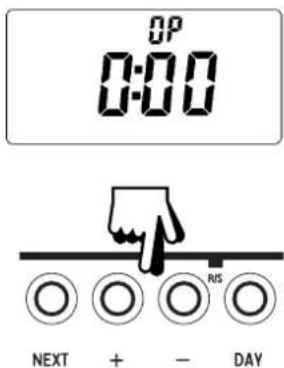

Instellen van de OSC-periode, indien geactiveerd (zie blz. 55)

Deze display zal ALLEEN verschijnen wanneer de OSC-functie is geactiveerd door uw installateur.

Gebruik de toetsen voor + of – voor het selecteren van de OSC-periode. De keuzes zijn 0:30 (30 min), 1:00 (1 uur), 1:30 en 2:00.

De aanbevolen instelling is 0:30. Indien deze is ingesteld op 0:00, is de functie uitgeschakeld.

Accepteren van de vooraf ingestelde programma's

Wanneer u de op bladzijde 57 vooraf ingestelde programma's wilt gebruiken hoeft u verder niets te doen. Voor het accepteren van de ingevoerde instellingen sluit u gewoon de klep aan de voorkant en na 2 minuten zullen de vooraf ingestelde instellingen automatisch worden geaccepteerd (& gaat de dubbele punt knipperen).

De thermostaat staat nu in Normaal Bedrijf (de dubbele punt knippert in de display) en de verwarming werkt volgens de vooraf ingestelde programma's.

Voordat u programma's gaat wijzigen

Uw installateur zal de thermostaat op de 7-dagen stand of op de 5/2-dagen stand hebben ingesteld. Om te zien op welke stand uw thermostaat is ingesteld drukt u op PROG tot Periode 1 knippert in de display.

Deze thermostaat staat in de 7-dagen stand en u kunt voor elke dag van de week andere instellingen programmeren (zie bladzijde 59-60).

Deze thermostaat staat in de 5/2-dagen stand en u kunt een set programma's voor weekdagen en een andere set voor weekeinden invoeren (zie bladzijde 60).

7-dagen stand

(afzonderlijke programma's voor elke dag van de week)

a) Druk telkens op PROG tot Periode 1 knippert, dan op DAY om naar Dag 1 (maandag) te gaan.
b) Wijzig de tijd en temperatuur als volgt:

I) Gebruik de + of – toets om de tijd te veranderen (houd ingedrukt voor stappen van 10 minuten)
II) Gebruik de ▲ en ▼ toetsen om de temperatuur in stappen van 0,5° C (1° F) te veranderen
III) Druk op NEXT om door te gaan naar de volgende Periode
IV) Herhaal bovengenoemde stap I, II & III voor Periode 2, 3, 4, 5 & 6

Als u minder dan 6 Perioden nodig heeft, maak dan de niet gebruikte Perioden qua tijd en temperatuur gelijk aan de laatst geprogrammeerde Periode.

c) Druk op DAY om Dag 2 te programmeren

(Wanneer u het programma van de vorige dag wilt herhalen drukt u simpelweg op COPY)

d) Herhaal bovenstaande stap b & c voor het programmeren (of kopiëren) van Perioden voor Dag 3, 4, 5, 6 & 7

Terugkeren naar normaal bedrijf - druk op PROG tot de dubbele punt knippert in de display

(een programma voor weekdagen, een ander programma voor weekeinden)

☐ Druk telkens op PROG tot Periode 1 knippert, druk dan op DAY tot de display Day 1-5 toont

☐ Volg bovenstaande stap b & c voor het programmeren van tijden & temperaturen voor weekdagen

Druk op DAY voor het programmeren van perioden voor weekeinden (Day 6-7) of druk op COPY voor het herhalen van weekdagprogramma's

Terugkeren naar normaal bedrijf - druk op PROG tot de dubbele punt knippert in de display

Thermostaat funkcie (geen klokprogramma)

De TP7000 kan worden ingesteld op een vaste, door de gebruiker gekozen temperatuur, inplaats van de geprogrammeerde periodetemperaturen aan te houden.

Druk gelijktijdig op ▲ en ▼ tot de display verandert in knipperende dubbele punt en standaard temperatuur (8° C).

Druk op ▲ of ▼ om de temperatuur naar wens te veranderen.

! N.B.: de TP7000 blijft in de thermostaat funkcie staan tot weer gelijktijdig op ▲ en ▼ wordt gedrukt.

Vakantie programmeren

(in de Thermostaat funkcie)

De TP7000 kan op een vaste lage temperatuur regelen terwijl u met vakantie bent en na een ingesteld aantal dagen (maximaal 99) terugkeren naar uw geprogrammeerde instellingen.

(Vanuit Normaal Bedrijf: druk gelijktijdig op

▲ en ▼ tot de display verandert in een knipperende dubbele punt en 8°C.)

Druk op DAY (display toont een koffer en :00)

Druk op + of - om het aantal vakantiedagen in te voeren (max. 99)

Gebruik de ▲ en ▼ toetsen om de constante temperatuur indien nodig te veranderen.

Na het verstrijken van het ingestelde aantal dagen zal de TP7000 terugkeren naar Normaal Bedrijf en regelen volgens uw ingestelde programma's.

N.B.: Om de vakantiestand voortijdig te verlaten: druk gelijktijdig op ▲ en ▼.

Tijdelijke veranderingen door de gebruiker

Het is mogelijk dat u soms de manier waarop u uw verwarming gebruikt tijdelijk moet veranderen, bijv. in verband met abnormaal koud weer. De TP7000 heeft een aantal door de gebruiker toe te passen tijdelijke wijzigingen, die geselecteerd kunnen worden zonder dat dit van invloed is op de programmering van de thermostaat

☐ Tijdelijke wijziging van de geprogrammeerde temperatuur:
- druk op ▲ of ▼ om de temperatuur te verhogen of te verlagen (wordt automatisch opgeheven bij de volgende Periode)

□ Verlenging van Periode 1 voor de hele dag:
- druk één keer op de aangegeven knop (wordt automatisch opgeheven aan het einde van de dag)

□ Verlenging van momentele temperatuur met 1, 2 of 3 uur:
- druk respectievelijk 1, 2 of 3 keer op de aangegeven knop. Om voortijdig op te heffen: druk een 4e keer.

☐ Display wisselen van tijd naar gemeten temperatuur (en andersom):
- druk gelijktijdig op NEXT en COPY

Batterijen vervangen (niet TP7000M)

Batterijen gaan meer dan 2 jaar mee. Als het batterij-symbool knippert heeft u 15 dagen tijd om de batterijen te vervangen. Verwijder de oude batterijen en zet er binnen een minuut nieuwe in, dan gaat de programmering niet verloren. Gebruik hoogwaardige alkaline batterijen!
