Producttype	Thermostaat
Merk	Elro
Model	AB300K
Afmetingen (BxHxD)	85 x 85 x 30 mm
Gewicht	120 g
Voeding	2x AAA batterijen (niet inbegrepen)
Weergave	LCD-scherm met achtergrondverlichting
Instelbereik temperatuur	5°C tot 35°C
Nauwkeurigheid	±0.5°C
Programmeerbaar	Ja, dagelijks en wekelijks programma
Functies	Handmatig, programma, vakantiemodus, vorstbeveiliging
Type systeem	Open/dicht contact (geschikt voor CV-ketel of vloerverwarming)
Maximale schakelstroom	2 A / 24 V~
Montage	Wandmontage (lijm of schroeven)
Beschermingsgraad	IP20
Omgevingstemperatuur	0°C tot 40°C
Onderhoud	Regelmatig afstoffen; geen water of reinigingsmiddelen gebruiken
Veiligheid	Vorstbeveiliging, kinderslot, batterij-indicator
Reparatieset	Enkelvoudige interne componenten; neem contact op met Elro voor onderdelen
Garantie	2 jaar

Veelgestelde vragen - AB300K ELRO

Hoe installeer ik de Elro AB300K thermostaat?

Monteer de thermostaat op de muur met behulp van de meegeleverde pluggen of lijmstrip. Sluit de draden aan volgens de handleiding: bruin (fase), blauw (nul), en de schakeldraad (meestal zwart). Plaats de batterijen (2x AAA).

Waarom geeft de thermostaat een foutcode E1?

Foutcode E1 duidt op een sensorprobleem. Controleer of de sensor correct is aangesloten en niet beschadigd is. Reset de thermostaat door de batterijen 10 seconden te verwijderen.

Kan ik de thermostaat gebruiken voor vloerverwarming?

Ja, de AB300K is geschikt voor zowel CV-ketels als vloerverwarmingssystemen. Zorg dat het type verwarmingssysteem in het menu wordt ingesteld.

Hoe stel ik een weekprogramma in?

Druk op de P-knop om naar programmamodus te gaan. Kies de dag en stel de gewenste temperatuur en tijd in voor elke periode (bijv. ochtend, avond). Bevestig met OK.

Wat betekent het icoon met een sneeuwvlok?

Het sneeuwvlokicoon geeft aan dat de vorstbeveiliging actief is. De thermostaat houdt de temperatuur minimaal op 5°C om bevriezing te voorkomen.

Hoe vervang ik de batterijen?

Verwijder de thermostaat van de wand door aan de onderkant te trekken. Open het batterijcompartiment aan de achterzijde en vervang de 2 AA-batterijen. Plaats de thermostaat terug.

De thermostaat reageert niet op aanraking, wat nu?

Controleer of de batterijen correct zijn geplaatst en voldoende spanning hebben. Reset de thermostaat door de batterijen kort te verwijderen. Als het probleem aanhoudt, neem contact op met de klantenservice.

Kan ik de temperatuur handmatig overschrijven?

Ja, draai aan de draaiknop of gebruik de + en - toetsen om de temperatuur tijdelijk aan te passen. Het handmatige symbool verschijnt op het scherm. Na het volgende programma keert de thermostaat terug naar het schema.

Hoe stel ik de kinderslot functie in?

Houd de Menu-knop 5 seconden ingedrukt tot het sloticoon verschijnt. Uitschakelen door dezelfde actie te herhalen. Alle knoppen zijn dan vergrendeld.

Wat is de garantie op de Elro AB300K?

Elro biedt 2 jaar garantie vanaf aankoopdatum. Bewaar het aankoopbewijs. De garantie dekt fabricagefouten, niet bij verkeerd gebruik of beschadiging.

GEBRUIKSAANWIJZING AB300K ELRO

1. Inleiding
2. Plaats bepaling
3. Openen en sluiten van behuizing
4. Elektrischeaansluiting
5. Instellingenvan de drie dip switches
6. Plaatsenvan de batterijen
7. Reset toets
8. Instellen vandagentijd
9. Temperatuurinstellen
10. Programma's
11. Handmatig een programma overbruggen
12. Gebruikvandethermostaat
13. Speciale functies
14. Troubleshooting
15. Specifications
16. Garantiebepaling
17. Verkortprogrammeren
18. Aantekeningen

De AB300K is een vol automatische kamerthermostaat met totaal 9 dagprogramma's. Waarvan 6 programma's fabrieksmatig zijn voorgeprogrammeerd en de overige 3 zijn eenvoudig zelf te programmeren. DeAB300Kwerktmet3bepaaldetemperaturen,datzijn: -comforttemperatuur -economische temperatuur -vorstbeveiligings temperatuur

Met de AB300K kunt u op een comfortabele manier energie besparen, doordat het huis verwarmd wordt alleenopdietijdendathetnodigis. Dethermostaatiszelfenkendenberekentvooraf detijd die de ketel nodig heeft om op het geprogrammeerde tijdstip op de juiste (comfort) temperatuur te komen Automatisch wordt 's avonds voord u gaat slapen de verwarming lager gezet. Ook kan er bij deze klokthermostaat heel eenvoudig, eventueel tijdelijk, van het programma afgewekenen worden. Dit kan danopdethermostaatofm.b.v.deafstandsbediening.

U zult zien dat de AB300K zeer eenvoudig te programmeren en te gebruiken is, wij raden u wel aan de gebruiksaanwijzingaandachtigdoortelezen.

2. Plaatsbepaling

Het is belangrijk dat u de thermostaat op de juist plaats monteert, immers waar de thermostaat gemonteerd is wordt de temperatuur gemeten. Vervangt u uw oude thermostaat voor de Elro AB300K dan is de plaats van montage waarschijnlijk goed. Dit hoeft niet zo te zijn. Er kan namelijk iets in de bestaande situatie veranderd zijn. Bijvoorbeeld na een verbouwing zijn er radiatoren verplaatst, bijgekomen, etc. In het algemeen wordt een kamerthermostaat op een centrale plaats gehangen. Let op! Niet tegen een buitenmuur en niet vlakbijeenraamofboveneenradiator. Gebruik de meegeleverde montagesjabloon voor het boren van de gaten.

Geschikte plaats voor AB300K
Geen geschikte plaats voor AB300K

4.Elektrische aansluiting

De kamerthermostaat kan nagenoeg op alle twee en drie draads verwarmingssystemen aangesloten worden (ook stadsverwarming). De thermostaat heeft drie aansluitpunten, het middelste contact is het hoofdkontakt met het opschrift COM. Hier moet altijd een aansluiting op gemaakt worden. Het bovenste contact met het opschrift NO is in rusttoestand geopend (normally open). Het onderste contact met opschrift NCisinrusttoestandgesloten(normallyclosed).

De twee meest voorkomende aansluitingen worden hieronder beschreven.

Let op:

schakel voordat u de thermostaat aan gaat sluiten de netspanningvandec.vketeluit,

enraadpleegbijtwijfeluwaltijdc.v.installateur.

Aansluiting1

Huidige thermostaat is aangesloten met twee draden, deze dradenaansluitenop de COMenopdeNO, hetmaaktnietuit welkedraadwaaropkomt.

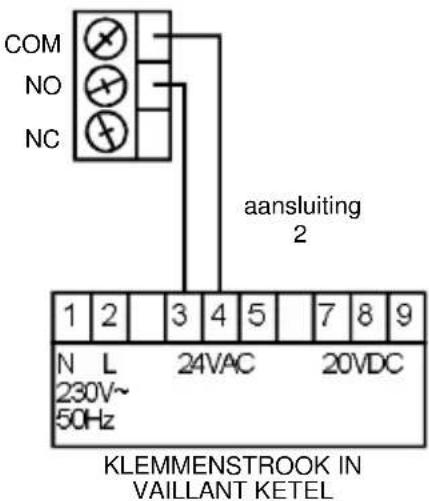

Aansluiting2

Een andere veel voorkomende aansluiting is de drie draads aansluiting van een Vaillant ketel. Van deze drie draads aansluiting wordt een tweedraadsaansluiting gemaakt. Indit geval moet Uookwatveranderenop de klemmenstrook in uw cv ketel. Het schema hiernaast is een aansluiting van een Vaillant ketel. Een eventuele weerstand tussen 4 en 5 moet eruit gehaald worden. Op nr. 5 mag beslist niets aangesloten worden. Controleer aansluiting inketel.

15. Specifications.

batterijen	-2penlightalkalinetype"AA"
levensduurbatterijen	-1 à 2 jaar
schakelspanning	-max.250 voltAC
schakelstroom	-max.5(3)ampere
schakelvertraging	-ongeveer 10seconden
meetbereik	-0°Ct/m34.5°C
instelbereik	-5°Ct/m30°C
afmeting	-L. 11.5cm/H. 9.5cm/D2.2cm

16. Garantiebepaling.

U heeft gedurende de garantieperiode recht op kosteloze reparatie of vervanging van de AB300K kamerthermostaat. Wij verlenen uitsluitend garantie op fabricagefouten. Mocht er een probleem voordoen raadpleeg dan eerst de gebruiksaanwijzing, lukt het niet dan kunt u altijd terecht bij uw leverancier. U kuntalleenaanspraak makenopgarantiemet eengeldigaankoopbewijs.

Let erop dat als u uw kamerthermostaat demonteert dat u altijd eerst de spanning van de cv uitschakelt.

Alsdebatterij"leeg"indicatorinhetvensterverschijnt, moetende2 batterijen z.s.m.vervangenworden. Plaats alleenalkalinebatterijenAA1,5Volt

7. Resettoets

Met een pen kan de reset toets ingedrukt worden, de thermostaat maakt het hele door u geprogrammeerde geheugen leeg, en gaat weer naar de fabrieks-stand. De instellingen in de fabrieks-

standzijnalsvolgt:

tijd	- 00:00
dag	- maandag
comforttemperatuur	- 21°C (23°Cbijkelen)
economische temperatuur	- 18°C (26°Cbijkelen)
programma	- voor iederedagprog.1
zelfteprogrammeren programma's	- degeheledagcomforttemperatuur
handmatigeprogrammaoverbrugging	- geen
uitgang	- "uit" (geenverbindingtussenCOMenNO)

8.Instellen vandagentijd.

Hetinstellenvandeeactuele dagentijdgaatmetbehulpvandetoetsen:

- Druk op , dedagindicator knippert, stel dejuistedagmet

de'1' is maandag

- Druk op . deuurindicatorknippert, steldezeinmet:

- Druk op , deminutenindicatorknippert, steldezeinmet:

Heeftueenfoutgemaakt, dankuntuditcorrigerendooropnieuwop

tedrukken.

11. Handmatig een programma overbruggen.

Het is mogelijk om een programma handmatig te overbruggen. Dit kan op twee manieren: Bij beide manieren zal er een handje in het scherm verschijnen.

Dit overbruggen kan met de toetsen op de thermostaat maar ook met behulp van de afstandsbediening. Deze afstandsbediening werkt met infra rood, richt de Afstandsbediening naar de thermostaat en druk op een toets.

1. Het is iets te koud of te warm.

Druk op of pas bij de tweede keer drukken gaat de temperatuur 0,5°C

omhoog of omlaag. Na 15 seconden komt de gemeten temperatuur weer terug in beeld, het handje blijft in het venster ter indicatie dat het programma overbrugd is. Wilt u terug gaan naar het normale dagprogramma druk dan op de toets

1. U komt vroeger thuis of gaat eerder weg en U wilt de economische of comfort temperatuur wijzigen.

Druk dan op • . De thermostaat schakelt automatisch terug naar het dagprogramma als het

volgende schakelpunt in het normale dagprogramma veranderd.

12. Gebruik van de thermostaat

Na programmeren staat in het venster weer de tijd en afhankelijk van het programma en de huidige tijd een zonnetje of een maantje. De AB300K is zelfdenkend dat houdt in dat de verwarmingsketel al aan schakelt voor dat schakelmoment aangebroken is. Dus wilt u dat het om 17.00 uur 20 graden is, dan zorgt de thermostaat ervoor dat het op dat tijdstip ook werkelijk 20 graden is. De ingebouwde computer onthoudtde opwarmings- en afkoelingstijd van uwwoning.Met dezeinformatie berekent deAB300Kzelf het moment om te gaan verwarmen. Tijdens het verwarmen draait er een wieltje in het display. Het kan zijndattijdenshetverwarmendeketeluitschakelt,ditisnormaal.Vrijsneldaarnaschakeltdezeweerin.

10. Programma's

De AB300K heeft 9 dagprogramma'swaarvaner
-6programma'svoorgeprogrammeerdzijn, deze kunt u niet wijzigen,ditzijnprogramma1 tot enmet 6.
-3programma'sdienaareigen keuzegeprogrammeerd kunnen worden, enditzijnprogramma7,8en9.

Uit deze dagprogramma's wordt voor iedere dag van de week een programma worden gekozen. Een bepaald programma kanvoormeerderedagengekozenworden. Een dagprogramma duurt dus 24 uur. Voor ieder heel uur kan er gekozen worden tussen comfort of economische temperatuur. Onderin het beeldscherm wordt het lopende programma voor die dag aangegeven, de comfort temperatuur wordt hierin aangegeven met een zwart blokje. De economische temperatuur wordt aangegevendoor eenopen plaats.

Zelf-lerende thermostaat

De AB300K zorgt ervoor dat op de ingestelde tijd uw woning reeds de ingestelde comfort temperatuur heeft bereikt. De thermostaat berekend de opwarmtijd van uw woning. Dus als u insteld dat het om 2 uur 20°C moet zijn, dan begint de thermostaat al voor die tijd met verwarmen.

Het programmeren van de AB300K bestaat uit twee onderdelen

-Weekprogrammasamenstellen
-Zelfeenprogrammainstellen(programma7,8 en9)

hele dag comfort temperatuur

hele dag economische temperatuur

Hele dag thuis

Volledige dag werken

Hele dag werken met lunch thuis

Halvedagen werken

zelf in te stellen

zelf in te stellen

zelf in te stellen

Weekprogramma samenstellen

Voor iedere dag van de week moet er een dagprogramma worden gekozen. Het is mogelijk om voor de hele week, midweek of weekend één dagprogramma te kiezen. U kunt kiezen uit 6 voorgeprogrammeerde en 3 zelf te programmeren dagprogramma's. Een bepaald dagprogramma kan ook gekozen worden voor meerdere dagen.

Druk eerst op de toets

, in het display begint de dag aanduiding te knipperen.

Met de toetsen

selecteert u de dag, gehele week, midweek of weekend. Heeft u de

Keuze gemaakt druk dan nogmaals op de toets

, de programmakeuze begint te knipperen.

Maak met

toetsen kunt u de keuze maken uit de 9 programma's.

Afsluiten met

of 2 x

bij programma 7, 8 of 9.

Herhaal deze procedure voor andere dagen, let er wel op dat een dag maar één keer voor mag komen, anders vervalt het programma.

Voorbeeld:

De gehele week programma 3:

- druk 1 maal toets

- selecteer met

de gehele week (bovenin het display staan de cijfers 1 t/m 7)

- druk nogmaals op de toets

- selecteer met de toetsen

programma 3

- druk 1maal toets

(bij keuze dagprogramma 7, 8 of 9 druk 2 maal op

- de thermostaat is nu klaar voor gebruik.

NEDERLANDS

Zelfeenprogrammainstellen (programma7,8 en9)

Het programmeren van de laatst 3 programma's wordt dmv. een voorbeeld uitgelegd. We willen programmeren dat van 7.00 tot 10.00 uur s'ochtens en van 17.00 tot 23.00 uur s'avonds de comfort temperatuurheerst.Derestvan dedagdeeconomischetemperatuur.

Het dagprogramma wordt ingesteldmetdevolgendtoetsen:

Metdetoetsen

wordt de tijdsbalk doorlopen. Tijdens hetdoorlopenvandetijdsbalkwordt

Debegintijdaangegevenvanhetknipperendeblokjeopdetijdsbalk.Met de toets

wordterper

"Uurblok" de keuze gemaakt tussen comfort en economische temperatuur. Comfort wordt aangegeven meteenzwartblokje, en de economischedooreenopenplaats.

-druknu2xopdetoets

-gavervolgensmetdetoetsen

naar dagprogramma 7

-druknogmaalsopde

toets, heteersteblokjevandetijdsbalkbegintteknipperen

-druknu7maalopde

toets

-3maalopde

toets

-7 maalopde ⚠️ toets

-6maalopde

toets

-1 maalopde 📞 toets

-bevestigditmetde P toets

Nu is dagprogramma 7 klaar. Zo kunnen8en9ookingesteldworden.

Wordt er 15 seconde geen toets ingedrukt, dan gaat de thermostaat terug naar de begin d stand. Eventuele veranderingen wordenopgeslageninhetgeheugen.

NEDERLANDS

9.Temperatuur instellen.

De AB300K werkt met3verschillendetemperaturennamelijk:

1. De comforttemperatuurofdagtemperatuur. Dezesteltuinopdevoorucomfortabele temperatuur welke u wenstalsuthuisbent.
2. Economische temperatuur ofnachttemperatuur. Dezesteltuinopdetemperatuurwelke u wensttijdensde nachtofafwezigheidoverdag.
3. Vorstbeveiligingstemperatuur. Deze temperatuurzorgtervoordatdetemperatuur in uw huis nietbeneden de 7 graden komt. Deze temperatuuris nietinstelbaar.

Comfort temperatuur of dagtemperatuur instellen

Druk eerstoptoets

Staateronderdetemperatuureenzonnetjedanisditdeingesteldecomfort

temperatuur. Staatereenmaantjedrukdan:

Met

kandecomforttemperatuur verlaagdofverhoogdworden(tussen7°Cen30°C).

Door nuweerop

tedrukkenwordtdecomforttemperatuurvastgelegd.

Deeconomischetemperatuurofnachttemperatuurinstellen

Druk eerstoptoets

Staateronderdetemperatuureenmaantjedanisditdeingestelder

economische temperatuur. Staatereenmaantjedrukdan:

Met 30°C

kandeeconomische t temperatuur verlaagdofverhoogdworden (tussen7°Cen

Door nuweerop

tedrukkenwordtdeeconomische temperatuur vastgelegd.

Devorstbeveiligings temperatuur

Deze temperatuurisvastingesteld op 7 graden dus niettewijzigen.

Wordt er 15 seconden geen enkele toets bediend, dan gaat de thermostaat automatisch terug naar de normaalstand. Eventueleveranderingenwordenopgeslageninhetgeheugen.

13. Speciale functies

Vorstbeveiliging.

deze stand wordenalle progra

(nietinstelbaar). De vorstbeve

toets in tedrukken.Hetvorsttekenzalinhetdisplayverschijnen.In umma's overbrugt. De temperatuur zal nu niet beneden de 7 graden komen

eiligingkuntuweeruitschakelendooropde

toetstedrukken.

14.Troubleshooting

Geen display:

-Batterijen leeg.

-Batterijen verkeerdomgeplaatst (polariteit).

C.V.ketelschakelt nietaan,wieltjedraaitwel:

-verkeerd typebatterij gebruikt,gebruikalleenalkalinebatterijen.

-batterijen te ver leeg.

-draadverbindinglosbijkroonsteenaansluiting.

-verkeerde aansluitingopketelgebruikt.

Display geeft vreemde tekens:

-druk opderesettoets.DeAB300Kmoethiernaopnieuw wordengeprogrammeerd.

Temperatuurwordtnietgoedgeregeld:

-de thermostaatistedichtbijeenradiatorofraamgeplaatst.

-stel despaninop1graden.

Thermostaatschakeltnietin,wieltjedraaitookniet:

-temperatuur is telaagingesteld

-hetprogrammaishandmatigoverbrugdop economische temperatuur (maantjeinhetdisplay).

Deketelbrandtalvoordeingesteldetijd:

-dethermostaatisalbegonnenetopwarmenomervoortezorgen

datdewoningoptijdwarmis.

Thermostaatneemt instellingenvandipswitchesnietover:

-dedipswitcheszijningesteldnaplaatsenvandebatterijen,drukopderesettoetsende

thermostaat zal deinstellingenvandipswitches overnemen.

5. Instellingen van de drie dip switches

Op de printplaat aan de binnenzijde van de thermostaat zitten drie dip switches. De functies zijn als volgt: Ze zijn met een potlood in te stellen.

Dip switch 1 VERWARMEN/KOELEN

Deze thermostaat kan eventueel ook een airconditioning bedienen, zet deze dip switch dan naar OFF, let er wel op dat bij een airco de comfort temperatuur lager zal zijn dan de economische temperatuur, bij verwarmen is dit andersom. Let op, sluit een airco nooit samen met een cv ketel aan.

Dip switch 2&3 INSTELLING SPAN

De span kan ingesteld worden op 0,25 0,5 0,75 of 1°C, dit wil zeggen dat de thermostaat de cv inschakelt 0,25 0,5 0,75 of 1°C beneden de ingestelde temperatuur en uitschakelt 0,25 0,5 0,75 of 1°C boven de ingestelde temperatuur. Hoe groter de span instelling, des te groter is de temperatuurs verandering in huis.

6.Plaatsen van de batterijen

DIP SWITCH 1

Dipswitch 2

on	on	0,25 ^ C
on	off	0,5 ^ C
off	on	0,75 ^ C
off	off	1 ^ C

DIP SWITCH 2&3

ON : verwarming

OFF : airco

Batterijen plaatsen
2x AA 1,5V ALKALINE

Batterijen plaatsen
2x AAA 1,5V ALKALINE

17. Verkort programmeren

Instellendag, uurenminuut

Instellenvan ✉ comforttemperatuur

Instellenvan € economische temperatuur

Programmakeuze

Programma7,8of9instellen

Programma overbruggen

Vorst beveiliging

3. Openenensluitenvanbehuizing

Voor montage en installatievandethermostaatmoetdebehuizing geopendenuiteindelijkweergesloten worden,gaalsvolgt te werk:

Open behuizing voorzichtig door met een schroeven-draaier te drukken

Open beschermdeksel door met schroevendraaier te drukken

1 kabelinvoer
2 montagegaten
3 aansluitklemmen

Plaats beschermdeksel na elektrische installatie hoofdstuk 4) terug tot hij klikt

Dip switches instellen zie hoofdstuk 5

Behuizing sluiten, eerst bovenzijde inhaken, daarna voorzichtig dichtdrukken
