Merk	Bernina
Model	Aurora 440QE
Type product	Naaimachine
Afmetingen (L x B x H)	42 x 25 x 30 cm
Gewicht	8 kg
Voeding	220-240V, 50/60 Hz
Vermogen	90 W
Naaiveligheid	Tot 900 steken per minuut
Aantal steken	440 (inclusief decoratieve en nuttige steken)
Knoopsgat	Automatisch 1-staps
Inrijgsysteem	Automatisch
Spoelhuls	Horizontaal
Naald	Systeem 130/705H
Vrije arm	Ja
Verlichting	LED
Tafelinzet	Ja
Accessoires meegeleverd	Diverse voeten, naalden, spoelen
Onderhoud	Regelmatig reinigen en oliën
Veiligheid	Uitschakeling bij overbelasting
Garantie	2 jaar

Veelgestelde vragen - Aurora 440QE BERNINA

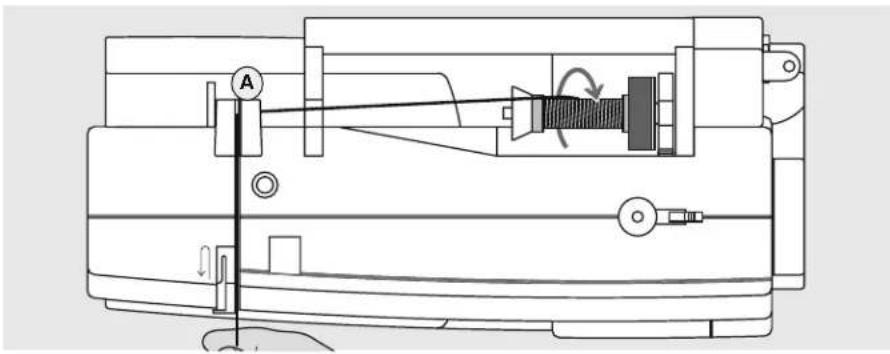

Hoe rijg ik de draad in bij de Bernina Aurora 440QE?

Volg de stappen in de handleiding: zet de naald in de hoogste stand, plaats de draad op de spoelhouder, leid deze langs de spanningsschijven en door het inrijgsysteem, en rijg de naald in. Gebruik het automatische inrijgsysteem voor eenvoud.

Hoe stel ik de draadspanning in?

Draai aan de spanningsknop op de bovenkant van de machine. Een hoger cijfer betekent meer spanning. Test op een proeflapje. Bij problemen, raadpleeg de handleiding voor juiste spanning per stof.

Wat moet ik doen als de naald breekt?

Schakel de machine uit. Verwijder de naaldresten. Controleer of de juiste naald voor de stof wordt gebruikt en of deze correct is geplaatst. Gebruik altijd naalden van Systeem 130/705H.

Hoe maak ik een knoopsgat met de Aurora 440QE?

Gebruik de automatische 1-staps knoopsgatfunctie. Plaats de knoop in de houder, selecteer de knoopsgatsteek en naai. De machine naait het knoopsgat op maat.

Hoe reinig ik de machine?

Schakel de machine uit en verwijder de stekker. Open het spoelhuis en verwijder pluisjes met een borstel. Oliën volgens schema in de handleiding. Gebruik alleen speciale naaimachineolie.

Welke naald moet ik gebruiken voor jeans?

Gebruik een jeansnaald (maat 90/14 of 100/16) voor dikke stoffen zoals denim. Controleer of de naald compatibel is met Systeem 130/705H.

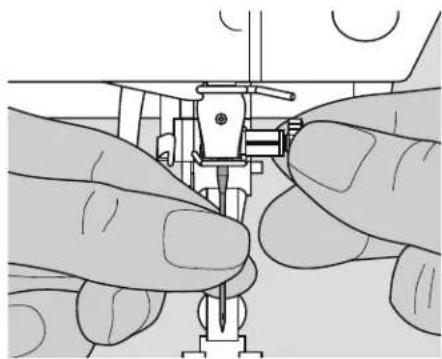

Hoe vervang ik de naald?

Draai de naaldhouder omhoog. Draai de schroef los, verwijder de oude naald, plaats de nieuwe met de platte kant naar achteren en draai de schroef vast. Zorg dat de naald volledig is ingebracht.

Wat betekent foutmelding E1?

Foutcode E1 duidt op een storing in de motor of overbelasting. Schakel de machine uit, wacht enkele minuten en start opnieuw. Als het probleem aanhoudt, raadpleeg de service.

Kan ik de naaisnelheid aanpassen?

Ja, met de snelheidsregelaar kunt u de naaisnelheid variëren van langzaam tot maximaal. Dit is handig voor nauwkeurig werk.

Waar vind ik de handleiding voor de Aurora 440QE?

De handleiding is beschikbaar op notice-facile.com in PDF-formaat. U kunt deze gratis downloaden en raadplegen voor alle functies en onderhoud.

GEBRUIKSAANWIJZING Aurora 440QE BERNINA

BERNINA heeft de uiterst succesvolle «aurora»-serie met een nieuw, fantastisch naai- & borduursysteem uitgebreid. Het model «aurora 450» beschikt over een nieuw grijpersysteem, waarmee nog bredere steken kunnen worden genaaid.

De «aurora»-familie bestaat nu uit drie verschillende modellen, zodat u precies het voor u geschikte naai- & borduur-systeem kunt kiezen. Bij alle «aurora»'s kan de BERNINA SteekRegulator worden gebruikt, een innovatieve wereld-primeur van BERNINA. Bij het model «aurora 440 QE» is deze unieke naaivoet één van de standaardaccessoires.

De modellen «aurora» 430, 440 QE en 450 bieden een breed assortiment aan veelzijdige naaifuncties. Indien u uw creatieve mogelijkheden wilt uitbreiden en de BERNINA borduurwereld nader wilt ontdekken, dan kunt u uw naicomputer gewoon op uw PC aansluiten en bij uw BERNINA dealer nog een borduurmodule aanschaffen. Het borduur-avontuur kan dan beginnen!

Ik wens u veel creatief plezier met uw nieuwe «aurora» naai- & borduursysteem.

H.P. fumm di

H.P. Ueltschi

Eigenaar BERNINA

BERNINA International AG

CH-8266 Steckborn

www.bernina.com

BERNINA+

BELANGRIJKE VEILIGHEIDSVOORSCHRIFTEN

Bij het gebruik van een elektrisch apparaat dienen de gebruikelijke en navolgende veiligheidsvoorschriften absoluut in acht te worden genomen: Lees voor het gebruik van deze naai- en borduurcomputer alle instructies zorgvuldig door. De naai- en borduurcomputer moet, als deze niet wordt gebruikt, altijd uitgeschakeld worden door de stekker uit het stopcontact van het stroomnet te trekken.

GEVAAR

Om het risico van een elektrische schok te vermijden:

1. Laat de naai- en borduurcomputer nooit onbeheerd staan zolang deze nog op het stroomnet is aangesloten.
2. Na gebruik en voordat u de naai- en borduurcomputer reinigt, moet u de netstekker uit het stopcontact trekken.

WAARSCHUWING

Om het risico van verbrandingen, brand, elektrische schok of verwondingen van personen te vermijden:

1. Laat niet toe, dat de naai- en borduurcomputer als speelgoed wordt gebruikt. Voorzichtigheid is vooral vereist, wanneer deze door of in de nabijheid van kinderen wordt gebruikt. De naicomputer mag niet door personen (en kinderen) met verminderde lichamelijke, sensorische en/of mentale capaciteiten of door personen, die niet over de noodzakelijke ervaring en kennis van de bediening van dit apparaat beschikken, worden gebruikt. In dit geval mag de naicomputer alleen worden gebruikt, als de bediening door een persoon, die voor de veiligheid van de gebruik(st)er verantwoordelijk is, werd uitgelegd.
2. Gebruik de naai- en borduurcomputer alleen voor de in de handleiding beschreven doeleinden. Gebruik alleen accessoires, die door de producent worden aanbevolen.
3. Gebruik de naai- en borduurcomputer niet als

• kabel of stekker zijn beschadigd
- deze niet storingvrij naait
- deze gevallen of beschadigd is
- deze met water in aanraking is gekomen

Laat uw naaicomputer en de borduur- module door de dichtst bijzijnde BERNINA dealer controleren of repareren.

1. Let erop, dat de ventilatie-openingen tijdens het gebruik van de naai- en borduurcomputer nooit geblokkeerd zijn. Verwijder pluis jes, stof- en draadresten regel matig uit de openingen.
2. Houd uw vingers op voldoende afstand van alle bewegende delen. Let vooral op de naald.
3. Gebruik altijd een originele BERNINA steekplaat. Een andere steekplaat kan veroorzaken, dat de naald breekt.
4. Gebruik geen kromme naalden.
5. Duw niet tegen en trek nooit aan de stof tijdens het naaien. Dit kan veroorzaken, dat de naald breekt.
6. Zet voor alle handelingen binnen het bereik van de naald, bijv. inrijgen, vervangen van de naald, naaivoet verwisselen, enz. de hoofdschakelaar altijd op «0».
7. Trek tijdens de in de handleiding beschreven reinigings- en onderhoudswerkzaamheden de stekker van de naai- en borduurcomputer altijd uit het stopcontact van het stroomnet.
8. Steek geen voorwerpen in de openingen van de naai- en borduurcomputer.
9. Gebruik de naai- en borduurcomputer nooit buiten.
10. Gebruik de naai- en borduurcomputer niet in ruimtes waar aërosolproducten (sprays, spuitbussen) worden gebruikt.
11. Schakel de naai- en borduurcomputer uit door de hoofdschakelaar op «0» te zetten en de stekker uit het stopcontact van het stroomnet te trekken.
12. Trek bij het uitschakelen altijd aan de stekker, nooit aan de kabel.
13. De producent kan geen aansprakelijkheid aanvaarden voor eventuele schaden, die door een verkeerde bediening van de naai- en borduurcomputer zijn ontstaan.
14. Bij het gebruik van de borduurmodule mag de naai- en borduurcomputer nooit zonder toezicht worden bediend.
15. De naai- en borduurcomputer is dubbel geïsoleerd. Gebruik a.u.b. alleen originele onderdelen. Raadpleeg a.u.b. de aan wijzingen voor het onderhoud van dubbel geïsoleerde producten.

ONDERHOUD DUBBEL GEISOLEER- DE PRODUCTEN

Een dubbel geïsoleerd product is van twee isoleereenheden, i.p.v. een aarding, voorzien. Een dubbel geïsoleerd product bevat geen aardingsmiddel. Dit hoeft ook niet te worden gebruikt. Het onderhoud van een dubbel geïsoleerd product vereist grote zorgvuldigheid en een uitstekende kennis van het systeem en dient derhalve alleen door vakkundig personeel te worden uitgevoerd. Gebruik voor service en reparatie alleen originele onderdelen. Een dubbel geïsoleerd product is op de volgende wijze gekenmerkt: «dubbele isolatie» of dubbel geïsoleerd».

Het symbool □ kan eveneens aangeven, dat een product dubbel geïsoleerd is.

Deze naai- en borduurcomputer is alleen voor huishoudelijk gebruik bestemd.

VEILIGHEIDS- VOORSCHRIFTEN ZORGVULDIG BEWAREN!

Uw naaicomputer 4 - 22

Accessoires 5-7

Details aurora 430 / 440 QE / 450 8-9

Naaicomputer gereedmaken 10-17

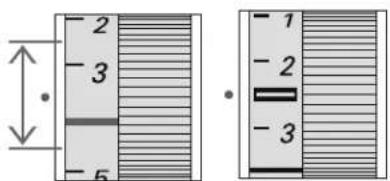

Draadspanning 17

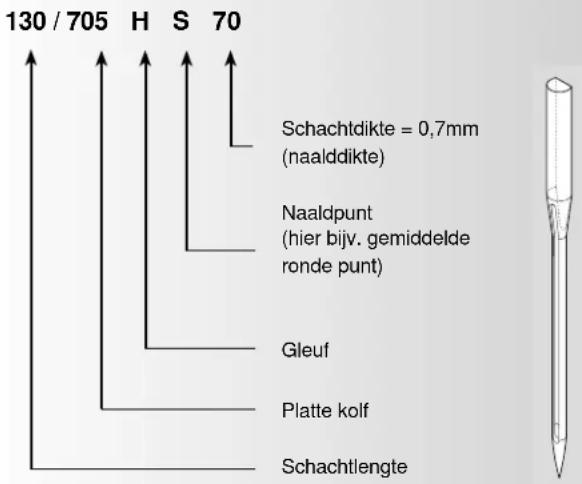

Belangrijke informatie over naald en garen 18-19

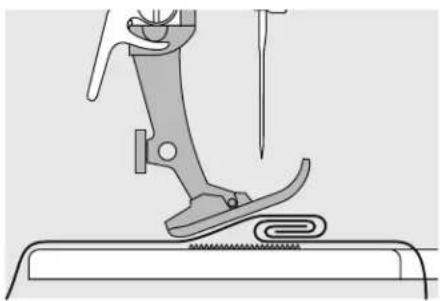

Steekplaat, transporteur en stoftransport 20-21

Naalvoetdruk en balans 22

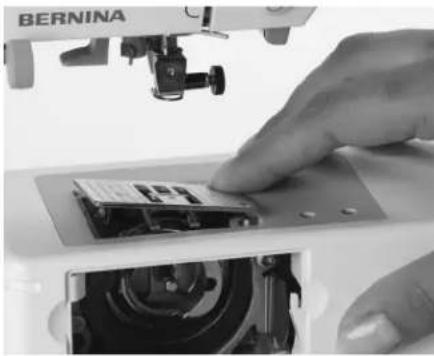

Reinigen en onderhoud / Storingen 57-58

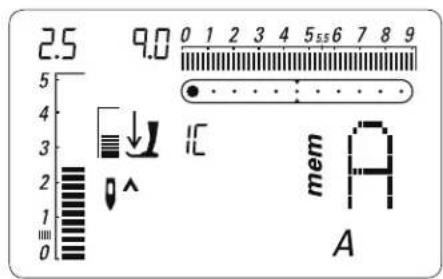

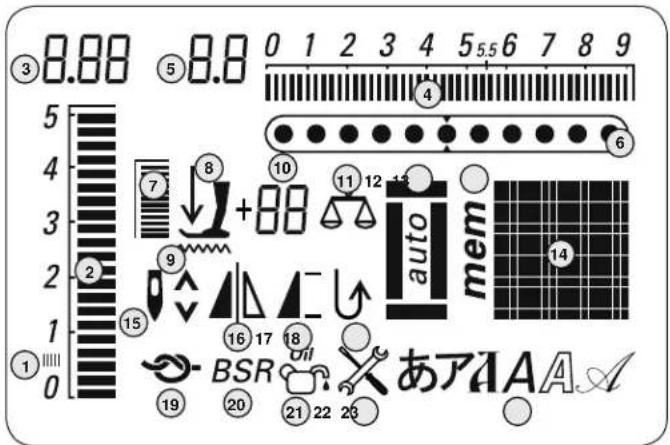

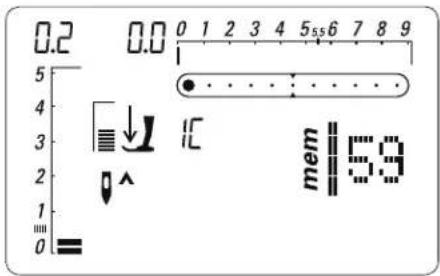

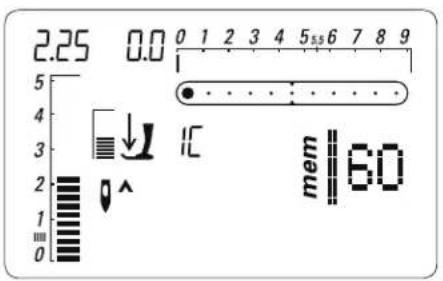

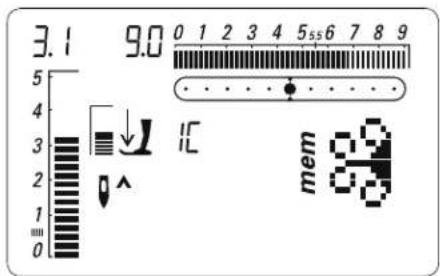

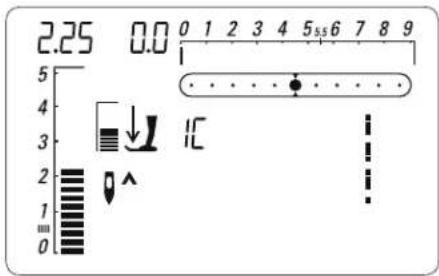

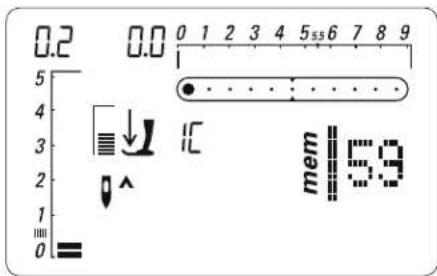

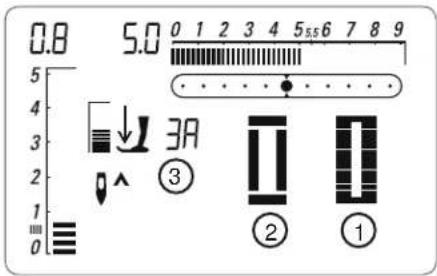

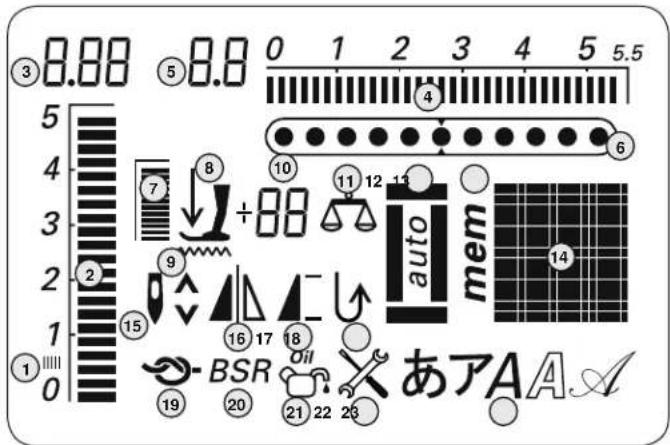

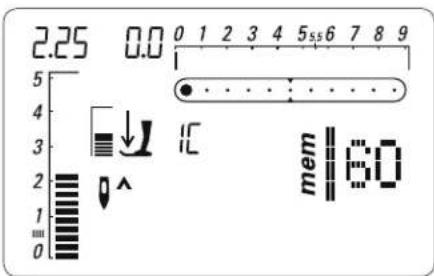

Informatie op het beeldscherm 23 - 29

Informatie op het beeldscherm 23

Functions 24-25

Geheugen 26-29

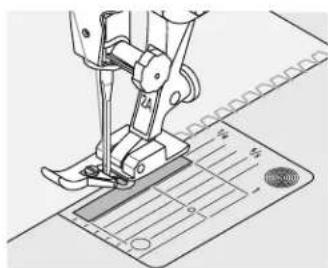

Naaien 30 - 56

Overzicht nuttige steken 430 / 440 QE / 450 30-32

Persoonlijk geheugen 33

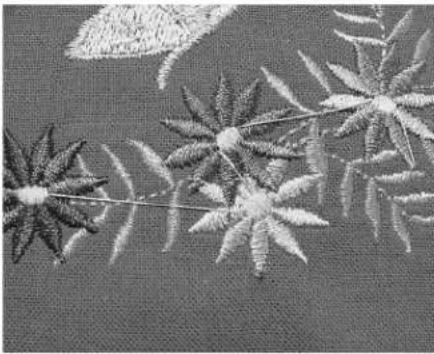

Toepassing nuttige steken, quiltsteken, decoratieve steken 34-47

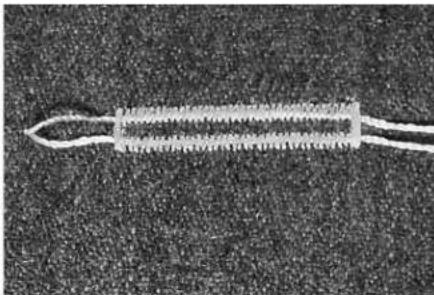

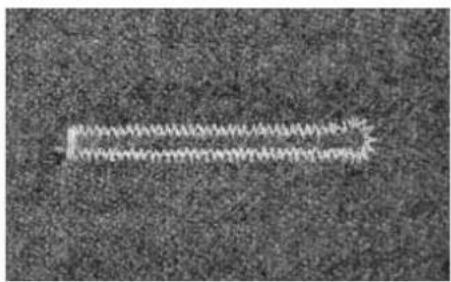

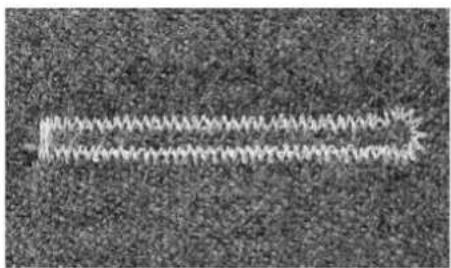

Wetenswaardigheden over knoopsgaten 48

Toepassing knoopsgaten / ogen / knopen aanzetten 49-56

Borduren

Details 59

Accessoires 60-62

Borduurcomputer gereedmaken 63-67

Wetenswaardigheden over het borduren 67-69

Voorwaarden voor het borduren 70

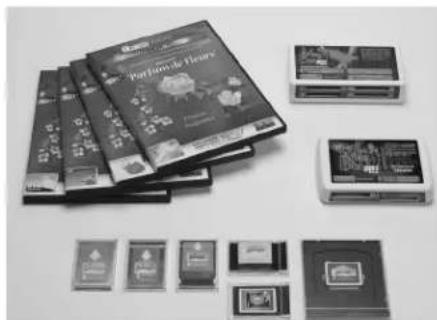

BERNINA borduursoftware 70-71

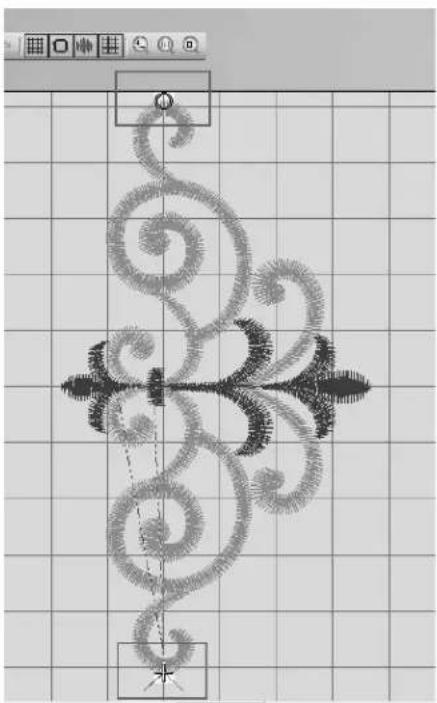

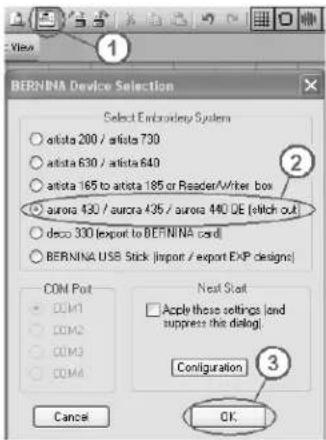

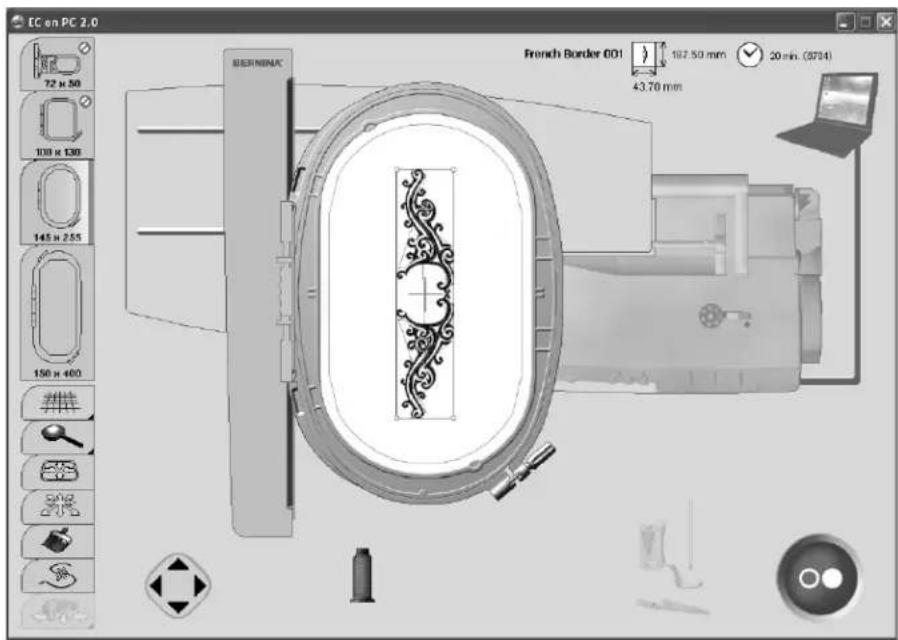

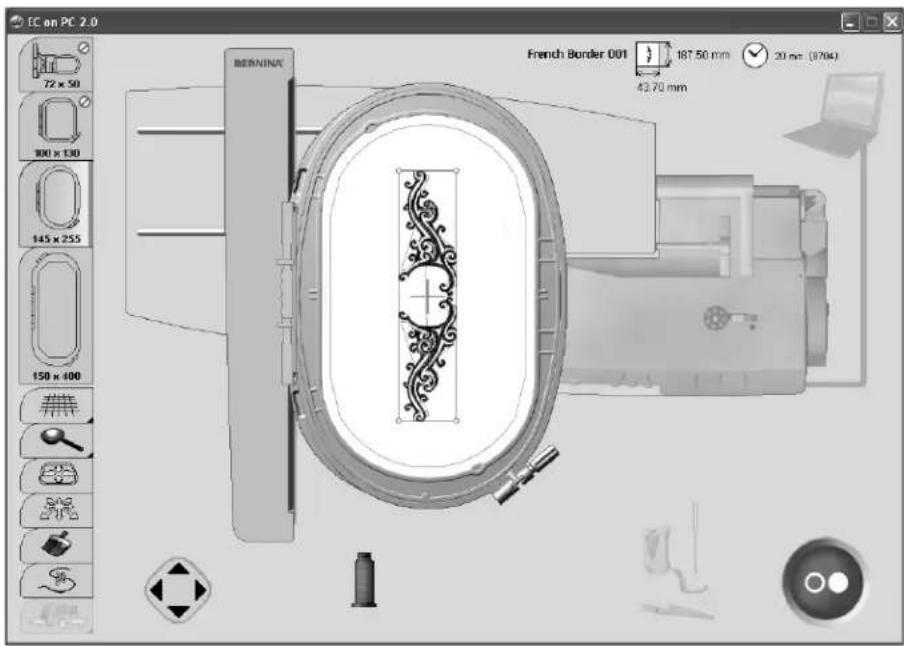

Software - EC on PC 72-77

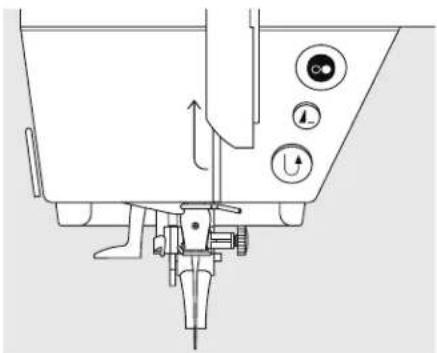

Borduurbegin 78

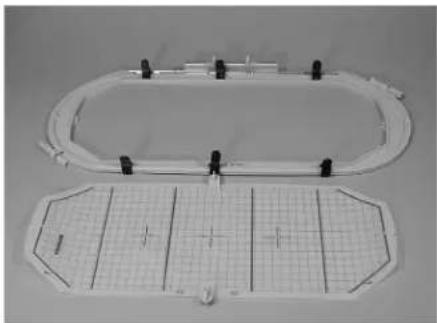

Mega-Hoop 79-80

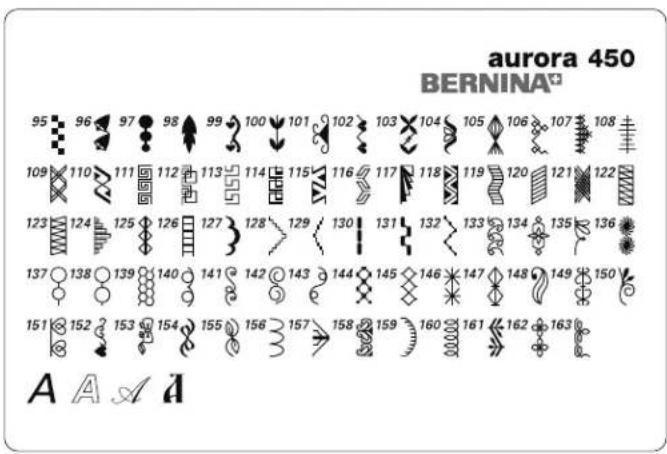

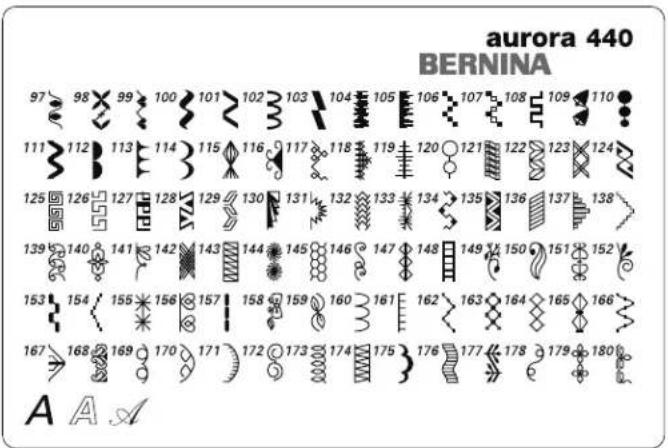

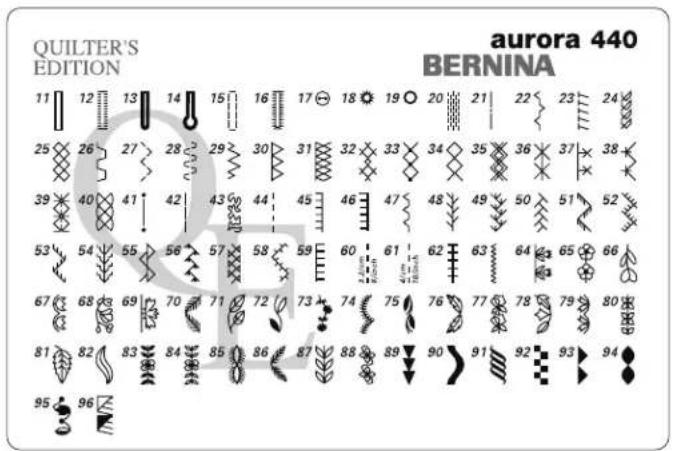

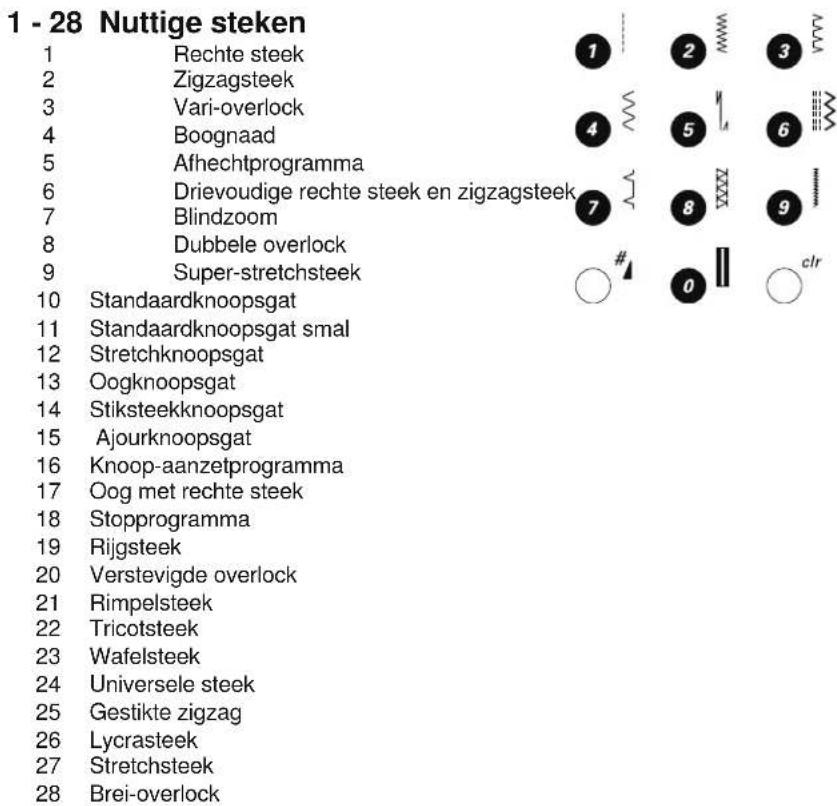

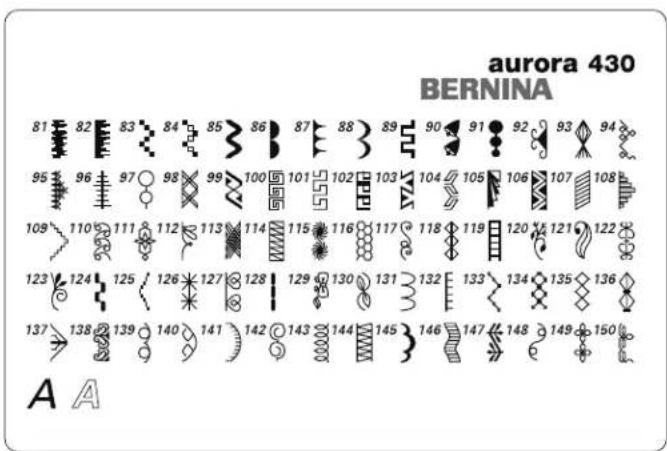

Steekoverzicht 81-83

Index

59 - 80

84 - 85

Aanvullende informatie!

Meer informatie over het betreffende thema vindt u op de aangegeven bladzijde!

Handige tips!

Let a.u.b. op de veiligheids→voorschriften!

Onvoorwaardelijk in acht te nemen! Beschadigingsgevaar!

Alle rechten voorbehouden.

Ten behoeve van een verbetering van het product, alsmede ten voordele van onze klanten, kunnen wijzigingen m.b.t. de uitrusting van het apparaat of de onderdelen, zonder aankondiging vooraf, te allen tijde worden aangebracht.

Tekst

Herbert Stolz

Afbeeldingen

Vormgeving, zetsel, layout, DTP

Susanne Ribi

Copyright

2008 BERNINA International AG, Steckborn

Accessoires

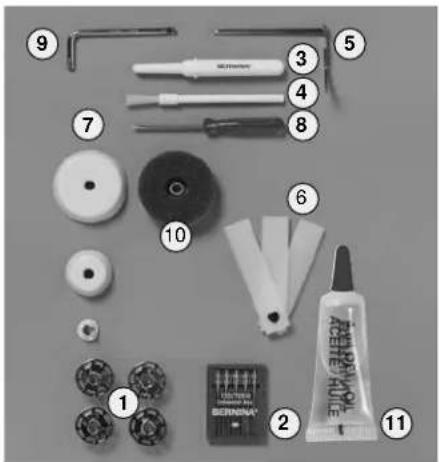

Standaardaccessoires:

1 5 spoelen (daarvan 1 in de spoelhuls)

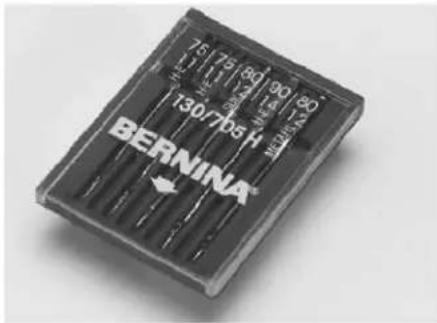

2 assortiment naalden 130/705H
3 tornmesje
4 kwastje
5 randgeleider

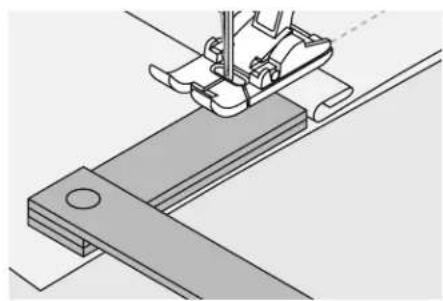

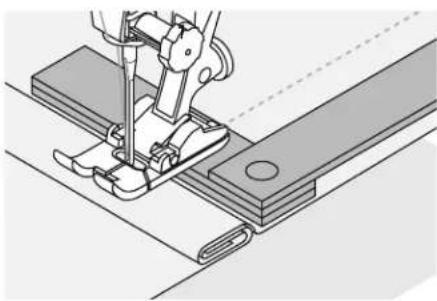

6 nivelleerplaatjes
7 3 garengeleidingsschijven
8 kleine schroevendraaier
9 speciale Torx schroevendraaier
10 plaatjes van schuimstof
11 oliespuitje gevuld

Accessoires

• pedaal
- handleiding
- netkabel
- garantiebewijs
• Free-Hand-System (FHS) kniehevel

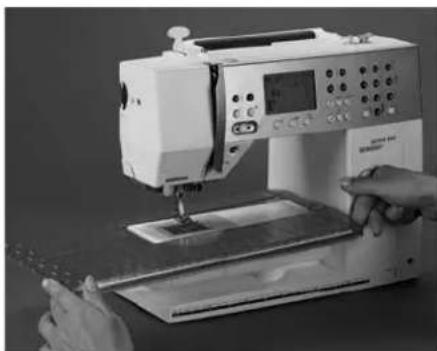

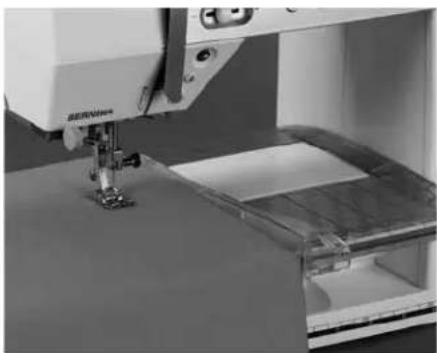

- aanschuiftafel
- kantliniaal voor aanschuiftafel
• presentatie/instructie-CD-ROM

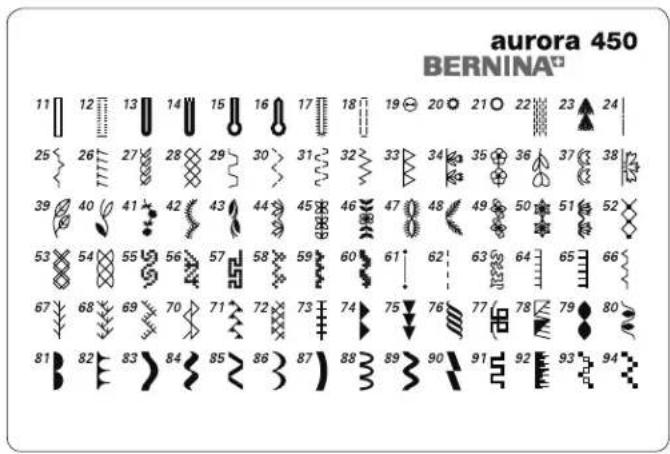

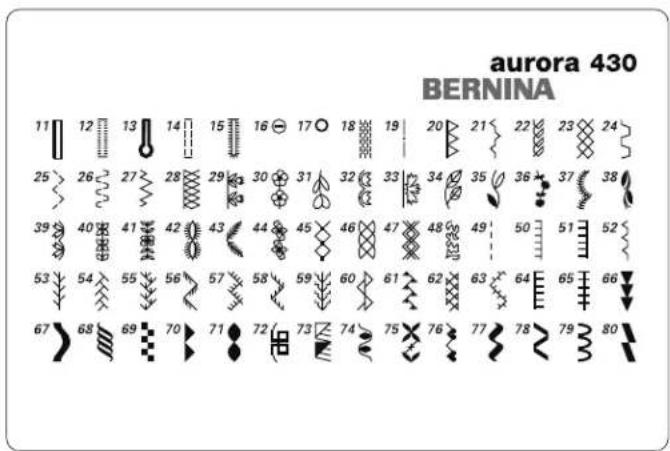

- steekkaart

A aurora 430 / 440 QE

B aurora 450

Naaivoet-assortiment\*

1430/440, 1C450 Terugtransportvoet rechte steek, nuttige en decoratieve steken, quiltsteek

• ogen
• afhechten

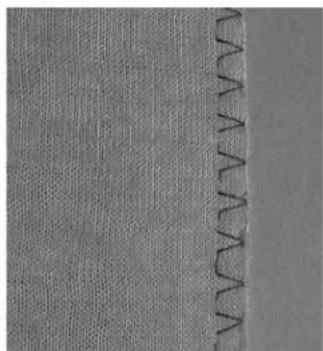

2430, 2A450 Overlockvoet overlocknaad, overlockzoom, smalle kordonnaad, overlocksteek

• gebreide en geweven stoffen,
• naden afwerken

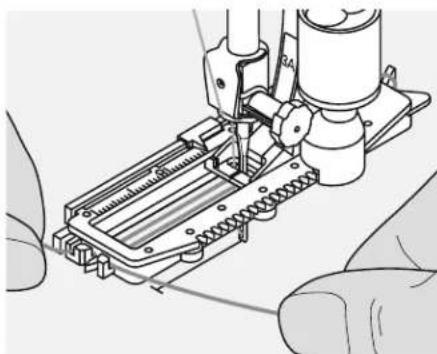

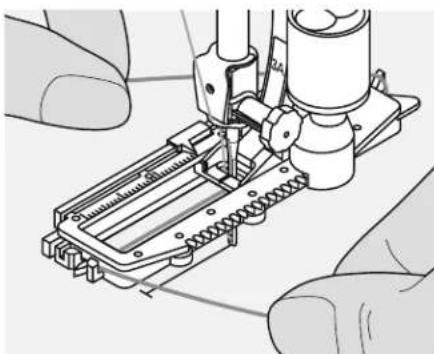

3A Automatische knoopsgatvoet

knoopsgaten in plat materiaal, stopprogramma's

4 Ritsvoet rits inzetten, rechte steek

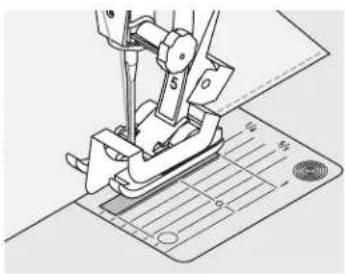

5 Blindzoomvoet randen doorstikken, rechte steek

- blindzoom en applicaties met blindsteek

9 Stopvoet stoppen, mono- grammen, borduren uit de vrije hand, rijgsteek, knopen aanzetten • stoppen • knopen aanzetten

20 440 , 20C 450 Open borduurvoet borduren, applique- ren, motieven met kordonnaad, monogrammen

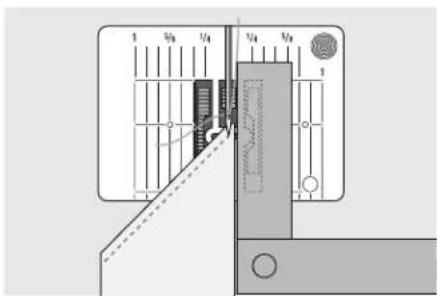

37 _440 Patchworkvoet 6 mm / 1/4 inch patchwork met een naad van 1/4 of 1/8 inch (6 mm / 3 mm)

42_440 BSR-naaivoet

rechte steek, quilten uit de vrije hand

50 _440 Boventransportvoet

naaien van stroef materiaal en stoffen die snel verschuiven; quiltwerkzaamheden; rechte steek, quiltsteek, decoratieve steken

- naaien van moeilijk te verwerken stoffen, zoals fluweel, geruite stoffen op elkaar aanpassen, enz.

Transporthulp voor het naaien van knoopsgaten**

verbetert het transport van moeilijk te verwer- ken stoffen tijdens het naaien van knoopsgaten

* kan afhankelijk van het land variëren
** Speciale accessoires

Accessoirebox 430 / 440 QE

• kantel beide draaivoeten naar buiten tot ze vastzitten
  • zet de accessoirebox neer

Accessoires opbergen

De standaardaccessoires bevinden zich in het plastic zakje.

De box is standaard met een kleine en grote opbergla (B en C) uitgerust, alsmede met houders voor spoeltjes D en naai-voeten E. (Extra opbergvakken en laden zijn tegen meerprijs verkrijgbaar).

• schuif de spoeltjes in de hiervoor bestemde houders D
- spoeltje wegnemen = lichtjes op de veerplaat F drukken
• hang de naaivoeten in houder E
- de knoopsgat-sledevoet nr. 3A kan in het linkervak G worden opgeborgen
• berg het meegeleverde assortiment naalden in het speciale vak H op

Accessoirebox aan de naaicomputer bevestigen

• maak de deurtjes dicht
• kantel de draaivoeten terug
- box aan de naaicomputer bevestigen: schuif de naaivoethevel in de opening J, pal A moet vastzitten

Accessoirebox verwijderen

• druk lichtjes op de klikhendel A aan de bovenkant van de box
• neem de box naar achteren weg

Zet de naaivoethevel eerst naar beneden!

Draagtas

• beschermt de naaicomputer tegen stof en verontreiniging
• beschermt de naaicomputer tijdens het transport
  • met geïntegreerde accessoirevakken

Bij levering van de naai-computer zitten de draagtas en de accessoires in de verpakking.

Wanneer de naaicomputer niet wordt gebruikt, kan deze in de tas worden opgeborgen. Pedaal, netkabel, aanschuif-tafel en handleiding kunnen eveneens in de draagtas worden opgeborgen.

Speciale BERNINA naaivoeten

De naaivoeten uit het standaardassortiment voldoen aan de meeste wensen en eisen voor gebruikelijke naaiwerkzaamheden. Voor speciale werkzaamheden (bijv. quilten, patchwork) raden wij aan, speciale naaivoeten van BERNINA te gebruiken. Uw BERNINA dealer geeft u graag vrijblijvend inlichtingen over het uitgebreide assortiment.

3
Knoopsgatvoet knoopsgaten

8
Jeansvoet stiknaden in dik, hard materiaal

10/10C
Smalle kantvoet rechte steek

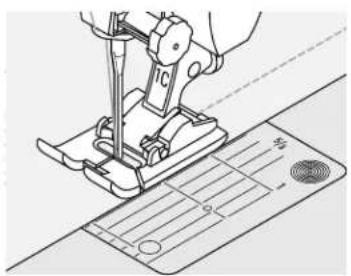

• randen doorstikken

14
Ritsvoet rits inzetten, rechte steek

18
Knoop-aanzetvoet knopen en druk- knopen aanzetten

21
Koordvoet zigzagsteek
- koorden met een dikte tot 3 mm en smalle bandjes vastnaaien

32
Biezenvoet rechte steek
• biezen in fijne stoffen naaien

35
Naaivoet voor onzichtbare ritssluiting rits inzetten, rechte steek

39
Borduurvoet transparant
zigzagsteek, decoratieve steken • kordonnaden

43
Vrije hand-koord- voet
rechte steek • koorden in rondingen vastnaaien

57
Patchworkvoet met zijgeleider patchwork-werkzaamheden met naad van 1/4 of 1/8 inch (6 mm / 3 mm)

Voor meer comfort tijdens het naaien raden wij aan om het BERNINA loepenset te gebruiken.

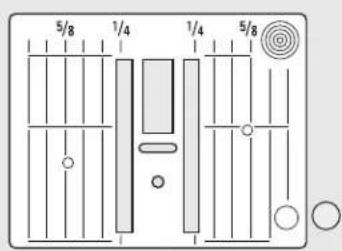

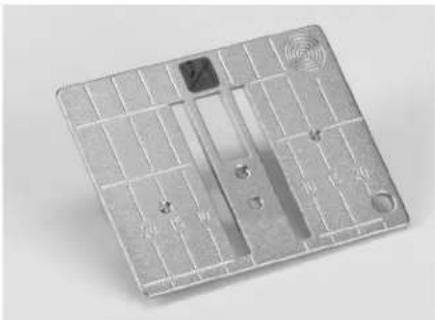

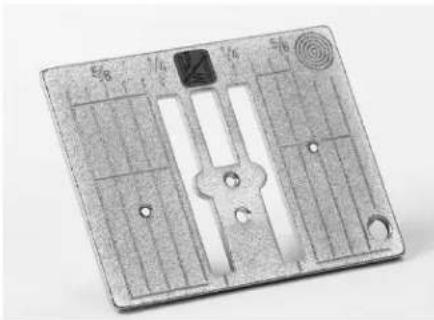

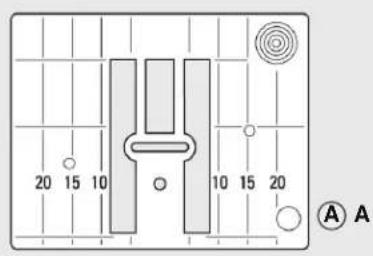

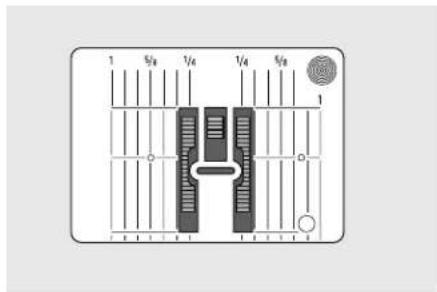

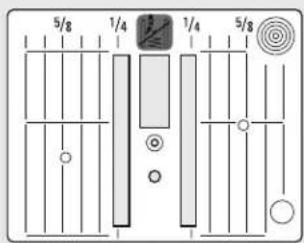

Steekplaat 430 / 440 QESTeekplaat 450Loepenset

Details

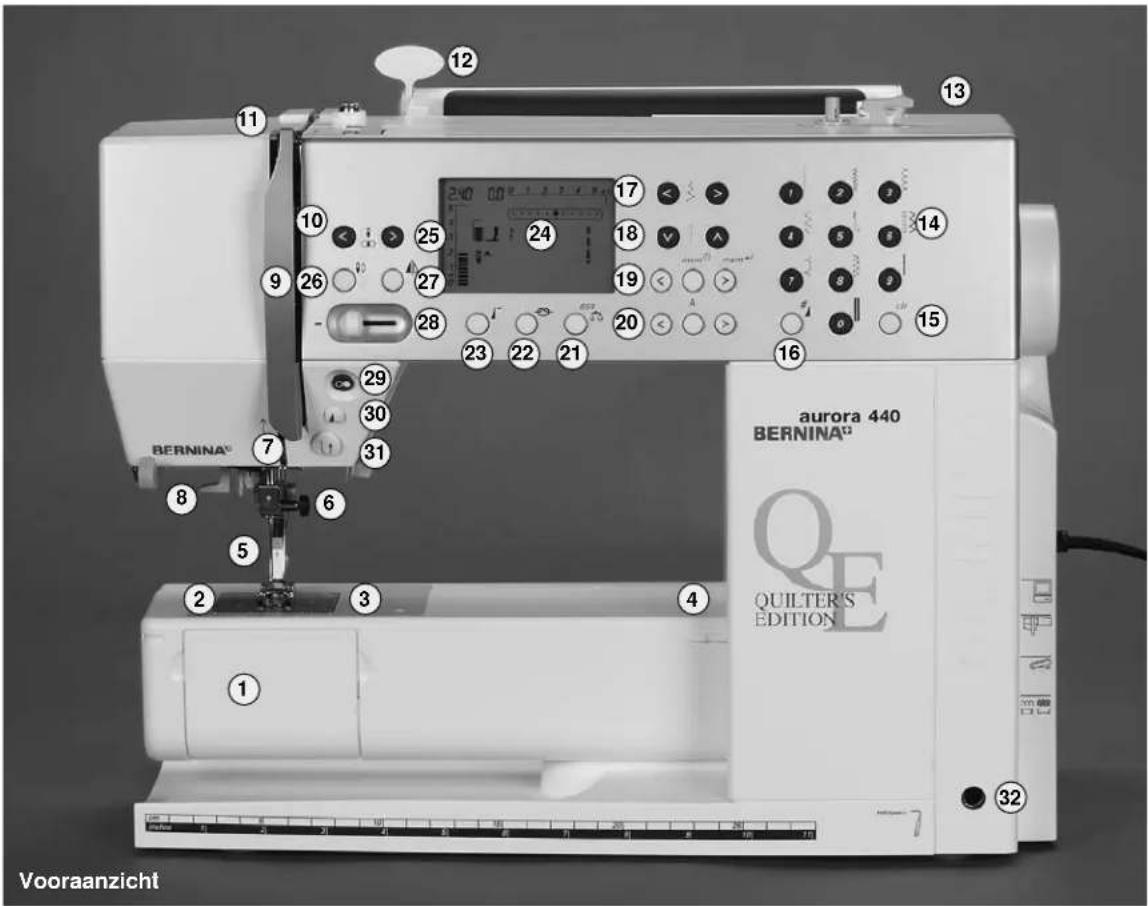

Vooraanzicht

1 Spoelhuisdeksel
2 Steekplaat
3 Bevestiging voor speciale accessoires
4 Opening voor bevestiging van stopring
5 Naaivoet
6 Naaldhouder
7 Draadgeleider

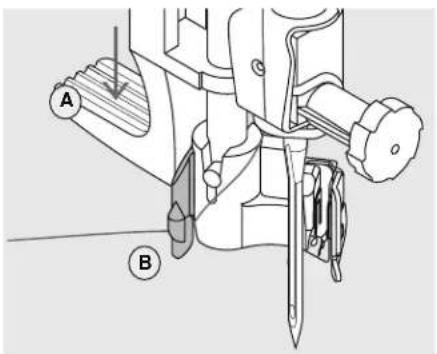

8 Naaldinrijger
9 Draadhevelbescherming
10 Draadgeleidingsgleuf
11 Draadhevel
12 Houder voor kaart met steekoverzicht
13 Garenwinder met aan-/ultschakelaar en draadafsnijder

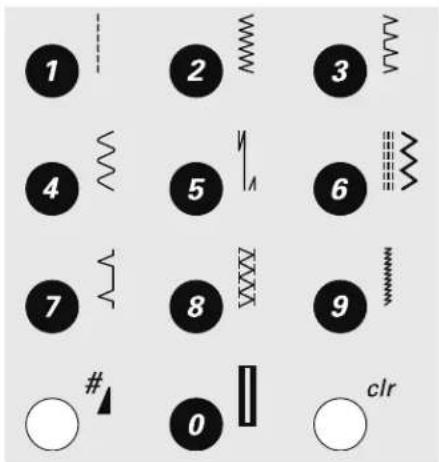

14 Steekkeuzetoetsen
15 clr-toets
16 Hek (#)-toets
17 Steekbreedtetoetsen
18 Steeklengtetoetsen
19 mem (geheugentoets)
20 Alfabettoets
21 Balans- / BSR-toets
22 Afhechttoets
23 Motiefbegintoets
24 Beeldscherm
25 Naaldstandtoetsen
26 Naaldstoptoets boven/onder
27 Spiegelbeeldtoets
28 Snelheidsregelknop
29 Start-/stoptoets
30 Motiefeindetoets
31 Achteruitnaaitoets
32 Opening voor kniehevel - FHS

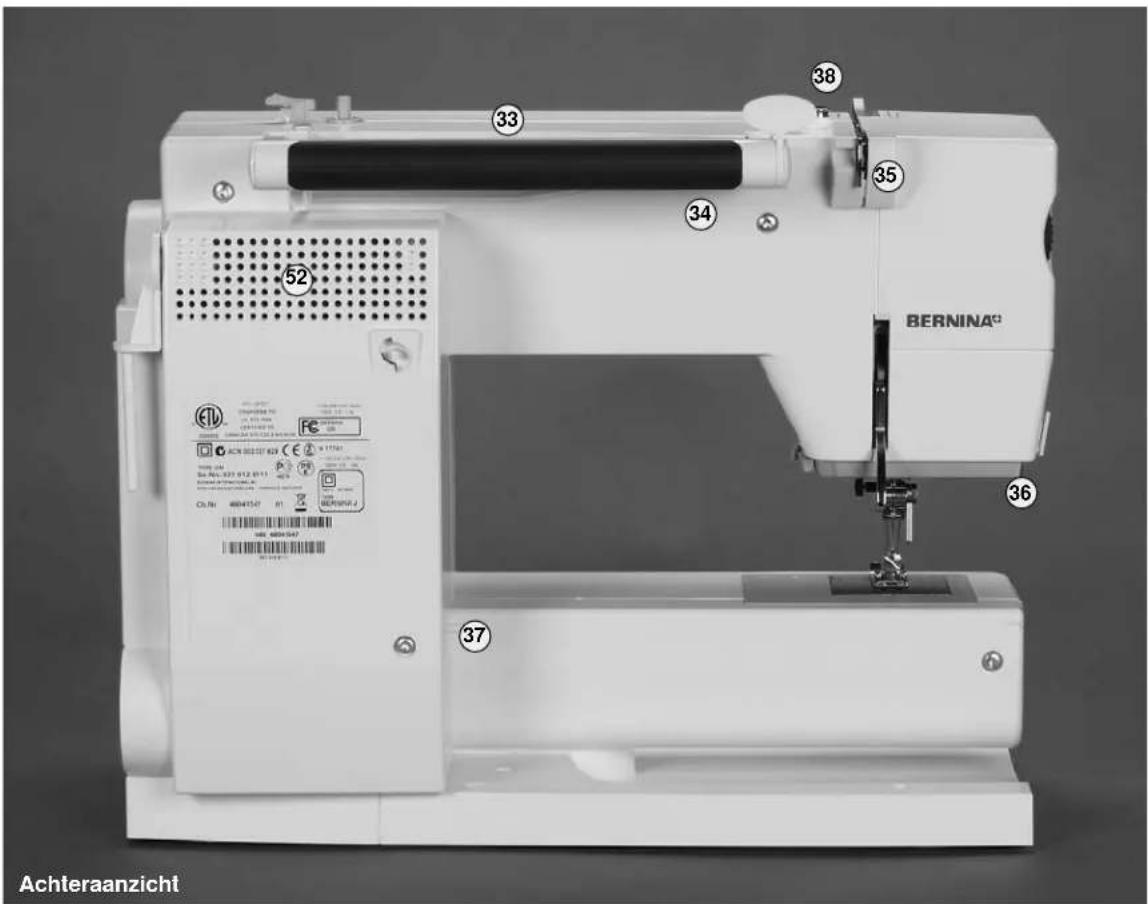

Achteraanzicht

33 Garenkloshouder horizontaal

34 Handvat

35 Achterste draadgeleiding

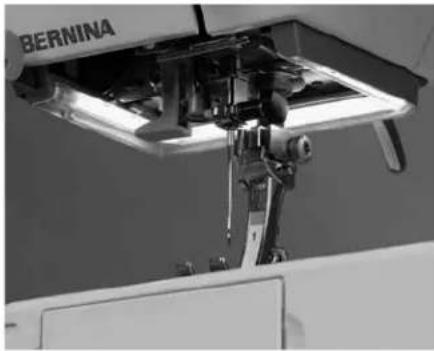

36 CFL-naallicht (koud fluorescentielicht)

37 Houder voor aanschuiftafel

38 Spoelvoorspanning

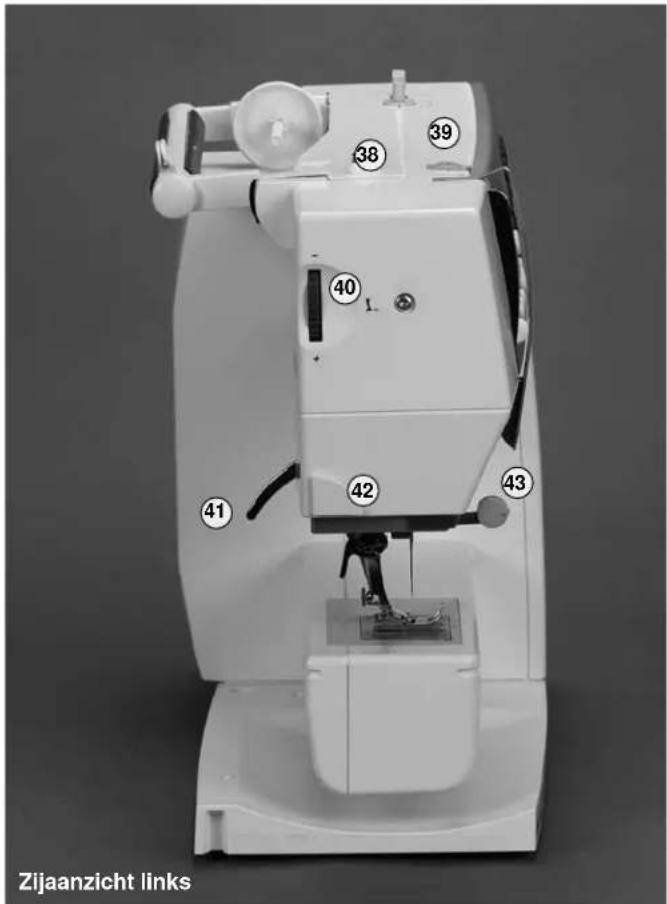

Zijaanzicht links

39 Draadspanningsknop

40 Naaivoetdrukknop

41 Naaivoethevel

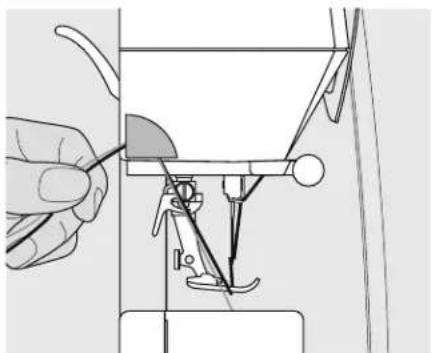

42 Draadafsnijder

43 Loephouder (speciaal accessoire)

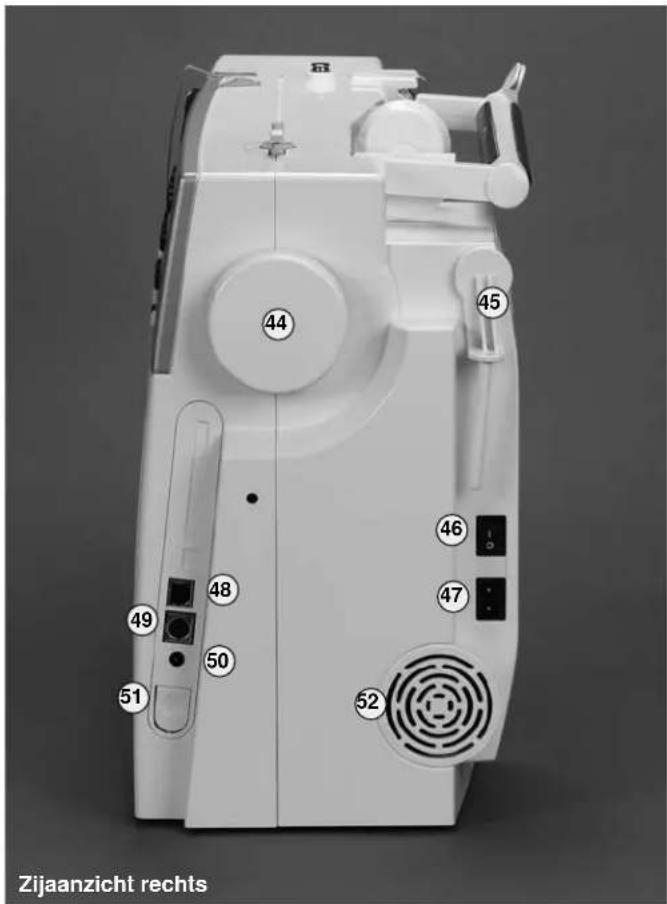

Zijaanzicht rechts

44 Handwiel

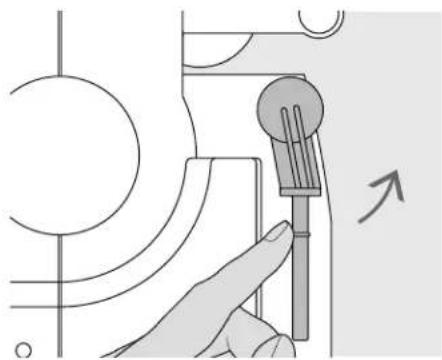

45 Garenkloshouder (verticaal, draaibaar)

46 Hoofdschakelaar aan/uit

47 Stopcontact voor netkabel

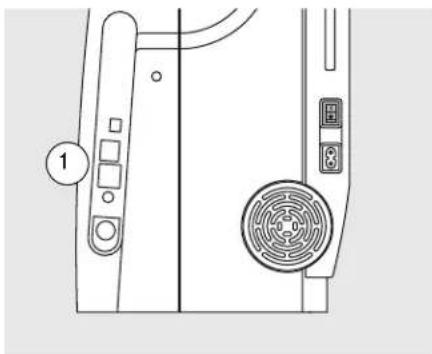

48 PC-aansluiting

49 Aansluiting voor borduurmodule (speciaal accessoire)

50 Aansluiting voor pedaal

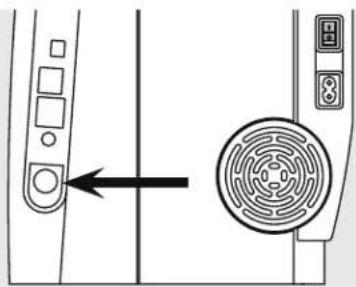

51 Transporteurknop

52 Ventilatie-openingen

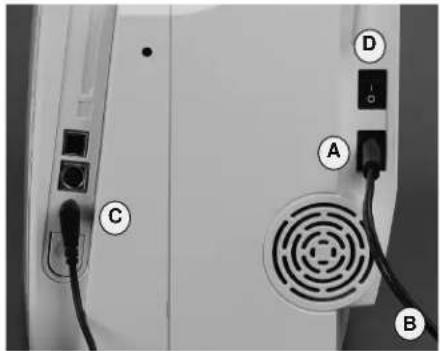

Hoofdschakelaar / Kabelaansluiting

Netkabel

• A in het stopcontact van de naaicomputer steken
• B in het stopcontact van het stroomnet steken

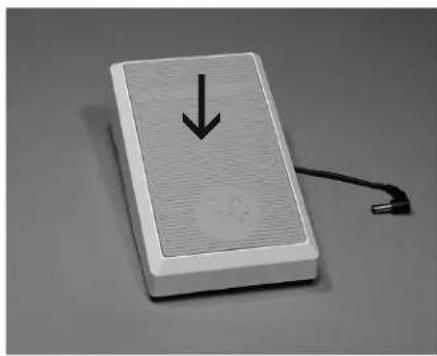

Pedaalkabel

- stekker van pedaalkabel C in het stopcontact van de naaicomputer steken

De hoofdschakelaar (D)

De hoofdschakelaar bevindt zich aan de kant van het handwiel. 1 de naaicomputer is ingeschakeld 0 de naaicomputer is uitgeschakeld

Het naailicht wordt tegelijkertijd met de hoofdschakelaar aan-/uitgeschakeld.

Pedaal

Naaisnelheid regelen

• de naaisnelheid wordt geregeld door harder of zachter op het pedaal te drukken
• door met de hak op het pedaal te drukken, kan de naald omhoog- of omlaaggezet worden

Kabel oprollen

• rol de kabel aan de onderkant van het pedaal op
  • zet het uiteinde (stekker) bij A vast

Tijdens het naaien

- zet de afgerolde kabel op de gewenste lengte bij B of C vast

CFL-naailicht

Het CFL-naailicht onderscheidt zich van een gewone gloeilamp door een betere verlichting van het werkoppervlak, maar ook door een zeer lange levensduur.

Een defect naallicht mag alleen door vakkundig personeel worden vervangen. Breng de naicomputer naar de BERNINA dealer!

Naaivoet omhoog- en omlaagzetten

• de kniehevel wordt gebruikt om de naaivoet omhoog of omlaag te zetten; beide handen blijven vrij voor het geleiden van het naaiwerk
• duw de kniehevel naar rechts
• tegelijkertijd wordt de transporteur naar beneden gezet
• na de eerste steek staat de transporteur weer op de normale stand

Indien nodig, kan uw BERNINA dealer de stand van de kniehevel aanpassen.

- bevestig de kniehevel in de hiervoor bestemde opening; u moet de kniehevel normaal zittend gemakkelijk kunnen bedienen

Aanschuiftafel

Vergroting van het werkoppervlak

- de aanschuiftafel dient ter vergroting van het werkoppervlak

Aanschuiftafel bevestigen

• zet de naald en naaivoet omhoog
• schuif de aanschuiftafel over de vrije arm naar rechts tot deze vastzit

Aanschuiftafel verwijderen

• zet de naald en naaivoet omhoog
• geef een beetje druk - duim drukt tegen het frame, wijsvinger tegen de aanschuiftafel - en trek de aanschuiftafel naar links weg

Kantliniaal

• schuif de kantliniaal vanaf de linker-of rechterkant in de opening (voorkant aanschuiftafel)
• kan traploos over de gehele tafellengte worden ingesteld

Maatverdeling

- het cijfer «0» komt overeen met de middelste naaldstand

Zet de naald en naalvoet voor het bevestigen en verwijderen van de aanschuiftafel altijd omhoog!

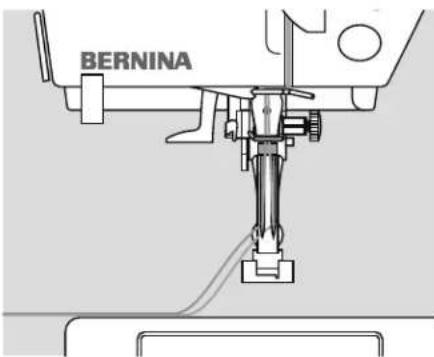

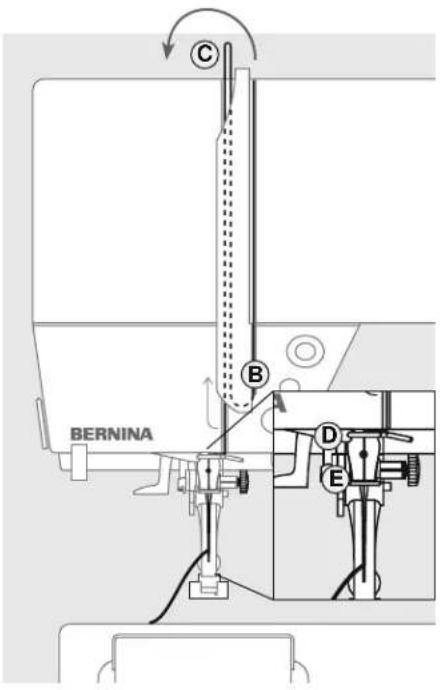

Bovendraad inrijgen

• zet de naald en naaivoet omhoog!
• zet de hoofdschakelaar op «0»
• bevestig het plaatje van schuimstof
- zet het naaigaren op de garenkloshouder, zodat het garen met de wijzers van de klok mee van de klos loopt

• zet de passende garengeleidingsschijf op; diameter van de garenklos = grootte van de garengeleidingsschijf; er mag geen speling tussen de garengeleidingsschijf en de garenklos voorhanden zijn
• trek de draad in de achterste draadgeleiding A
• en dan naar voren door de gleuf in de bovendraadspanning
• trek de draad rechts langs de draadhevelafdekking naar beneden om punt B
• trek de draad links in de richting van de pijl langs de afdekking naar boven om punt C (draadhevel)
• trek de draad naar beneden in de draadgeleidingen D en E

Let a.u.b. op de veiligheidsvoorschriften.

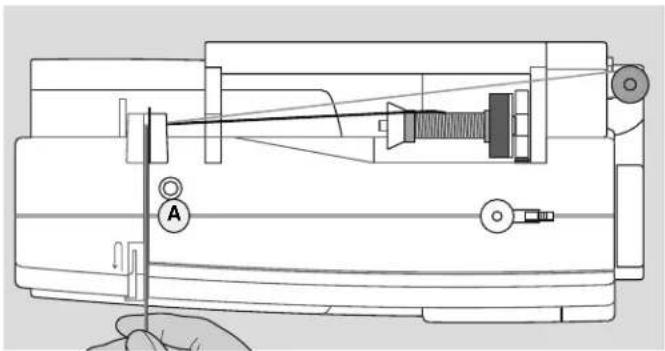

Tweelingnaald inrijgen

Eerste draad inrijgen

• bevestig de garenklos op de horizontale garenkloshouder en rijg de draad in
• trek het garen in de gleuf naar voren en aan de rechterkant langs de draadspanningsschijf A
• rijg het garen zoals gebruikelijk tot aan de naald in en rijg de rechternaald in

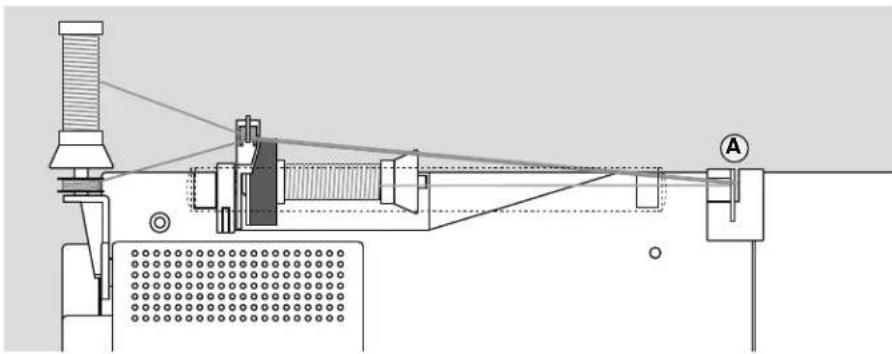

Tweede draad inrijgen

• Bevestig bij het gebruik van de verticale garenkloshouder altijd het plaatje van schuimstof (verhindert dat de draad aan de garenkloshouder blijft hangen)
• zet de tweede garenklos op de afzonderlijke garenkloshouder en rijg het garen in
• trek het garen in de gleuf naar voren en aan de linkerkant langs de draadspanningsschijf A
• rijg de linkernaald in
• de draden mogen niet in elkaar gedraaid zijn

Drielingnaald inrijgen

• neem twee garenklossen en een vol spoelklosje
• bevestig een garenklos op de horizontale garenkloshouder
• zet de andere garenklos en het spoelklosje, beide door een garengeleidingsschijf gescheiden, op

de afzonderlijke garenkloshouder (beide klossen moeten in dezelfde richting draaien)
- rijg zoals gewoonlijk in; trek 2 draden langs de linker- en één draad langs de rechterkant van de draadspanningsschijf A

M.b.v. de metallic-garen-geleider (speciaal toebehoren) kan het garen beter van de klos lopen.

Naaldinrijger

Hendel naar beneden duwen

• zet de naald omhoog
  • zet de naaivoet omlaag
  • houd de draad naar linksachter vast
• druk hendel A naar beneden en leg dan de draad om het haakje B naar rechts naar de naald toe

Draad voor de naald leggen

• trek de draad vanaf de voorkant in de draadgeleiding tot hij vastzit (haakje), dan van achter naar voor over de draadafsnijder aan de rechterkant van het CFL-naailicht
• de draad wordt afgesneden en is tegelijkertijd gefixeerd

Hendel loslaten

• laat hendel A los
• trek de draad onder de voet door naar achteren of
• trek de draad onder de voet door en van voor naar achter over de draadafsnijder op het frame

Draadafsnijder

Draadafsnijder aan de zijkap

• trek de boven- en onderdraad van voor naar achter over de draadafsnijder
• de draden laten bij de eerste steek automatisch los

Tweeling- en drielingnaalden moeten met de hand worden ingeregen.

Afzonderlijke garenkloshouder

- noodzakelijk voor het naaien met verschillende draden, bijv. bij werkzaamheden met de tweelingnaald, enz.

- draai de garenkloshouder voor het naaien naar boven tot hij niet verder kan

- bevestig het plaatje van schuimstof A, zodat de garenklos voldoende steun heeft en het garen gelijkmatig wordt afgewikkeld

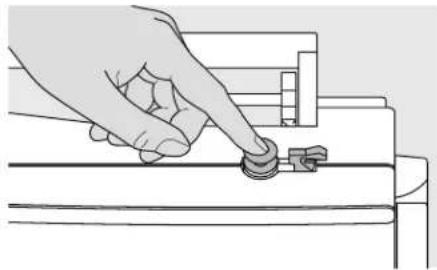

Onderdraad opspoelen

• zet de hoofdschakelaar aan
• zet een leeg spoelklosje op de as

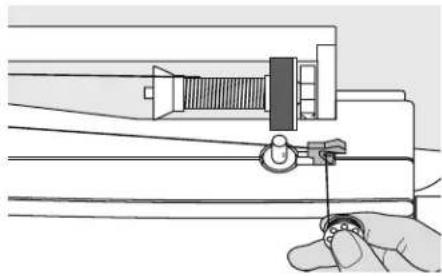

Onderdraad opspoelen

- zet het naaigaren op de garenkloshouder

• zet hier de passende garengeleidingsschijf op (diameter van de garenklos = grootte van de garengeleidingsschijf)

• trek de draad van de garenklos in de achterste geleiding en in de richting van de pijl om de voorspanning

• wikkel het garen twee tot drie maal om de lege spoel en snijd het restgaren m.b.v. de draadafsnijder af

• duw de hendel tegen het spoeltje, de garenwinder loopt automatisch
• het spoelen stopt wanneer het spoeltje vol is

- trek de draad over de draadafsnijder als het spoeltje wordt verwijderd

Spoelen tijdens het naaien of borduren

- trek de draad van de verticale garenkloshouder door de geleiding op het bovendeksel en in de richting van de pijl om de voorspanning

- ga verder te werk zoals boven beschreven

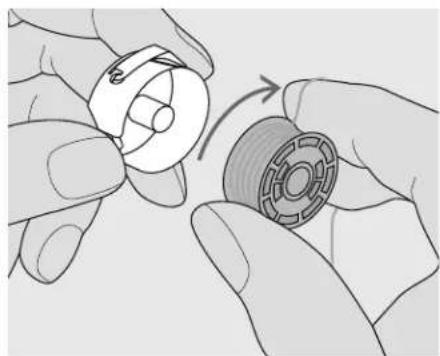

Spoeltje inzetten

Zet het spoeltje zo in, dat de draad met de wijzers van de klok mee is opgespoeld.

Draad onder de veer trekken

Trek de draad in de gleuf en naar links onder de veer.

Spoeltje draait met de wijzers van de klok mee

Het spoeltje moet met de wijzers van de klok meedraaien.

Alle spoeltjes (430 / 440 QE / 450) worden op dezelfde manier ingezet en ingeregen.

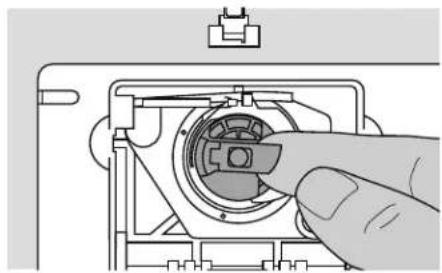

Spoelhuls\*

Spoelhuls verwijderen

• zet de naald omhoog
• zet de hoofdschakelaar op «0»
• open het spoelhuisdeksel van de naaicomputer
• pak het klepje van de spoelhuls
• neem de spoelhuls uit de naaicomputer

* Afbeeldingen = aurora 450

Spoelhuls in de grijper zetten

• houd het klepje van de spoelhuls vast
• aurora 430 / 440 QE: de vinger van de spoelhuls moet naar boven wijzen
• aurora 450: opening van de spoelhuls wijst naar boven
• zet de spoelhuls in de grijper

Onderdraadafsnijder

• trek de draad over de draadafsnijder A
  • garen wordt afgesneden
• sluit het spoelhuisdeksel
• de onderdraad moet niet naar boven worden gehaald, omdat de hoeveelheid van het onder garen voor naaibegin voldoende is

Let a.u.b. op de veiligheidsvoorschriften!

Naald verwisselen

• zet de naald omhoog
• zet de hoofdschakelaar op «0»
• zet de naaivoet naar beneden
• draai de naaldbevestigingsschroef los
• trek de naald naar beneden

Naald inzetten

• platte kant van de naald naar achteren
• schuif de naald naar boven tot hij niet verder kan
• draai de naaldbevestigingsschroef vast

Let a.u.b. op de veiligheidsvoorschriften!

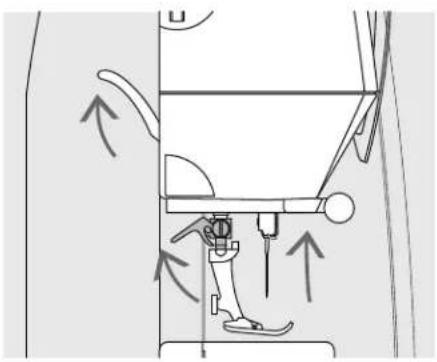

Naaivoet verwisselen

Naaivoet verwisselen

• zet de naald en naaivoet omhoog
• zet de hoofdschakelaar op «0»
- duw de bevestigingshendel naar boven
- neem de naaivoet weg

Naaivoet bevestigen

• schuif de naaivoet vanaf de onderkant over de houder
• duw de bevestigingshendel naar beneden

Draadspanning

Bijvoorbeeld:

Draadspanning

Naald

Metaalgaren ca. 3

90

Monofil ca. 2-4

80

De draadspanning moet aan het naaiwerk en de gewenste steek worden aangepast.

Basisinstelling

- de rode markering op de knop komt met het teken A ernaast overeen

• voor normale werkzaamheden moet de draadspanning niet worden veranderd

Instellingen draadspanning

Optimale steek

- de draadverstrengeling ligt in het midden van de stof

Bovendraadspanning te hoog

• de onderdraad wordt meer in de stof getrokken
• bovendraadspanning verminderen = draaiknop op 3-1 zetten

Bovendraadspanning te laag

• de bovendraad wordt meer in de stof getrokken
  • bovendraadspanning verhogen = draaiknop op 5-10 draaien

Belangrijke informatie over garen en naalden

Als de juiste naald en het juiste garen worden gebruikt, krijgt u een optimaal resultaat.

Als richtlijn geldt: verwissel de naald voor elk naaiproject.

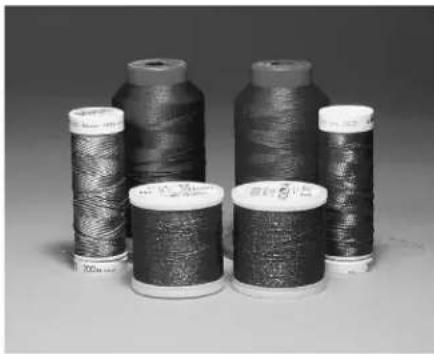

Garen

Het garen wordt naar aanleiding van de werkzaamheid gekozen. Voor een perfect resultaat spelen ook kwaliteit en materiaal een belangrijke rol. Het is raadzaam merkproducten van uitstekende kwaliteit te gebruiken.

Katoen

• katoen is bijzonder geschikt voor het naaien van katoenen stoffen
• gemerceriseerde katoen heeft een lichte glans

Polyester

• polyester is geschikt voor alle werkzaamheden
• polyester is bijzonder breukvast en zeer kleurecht
• polyester is elastischer dan katoen en is vooral aan te bevelen als een duurzame en rekbare naad noodzakelijk is

Naald, garen en stof

De juiste naalddikte is afhankelijk van het garen en de stof. De soort en structuur van de stof bepalen de dikte van het garen en de naald, alsmede de vorm van de naaldpunt.

Naaldoverzicht

BERNINA heeft het naaldsysteem 130/705 H. Dit systeemnummer heeft betrekking op de kolfvorm, de lengte en de vorm van de naaldpunt.

Toestand van de naald controleren

De naald moet regelmatig gecontroleerd en vervangen worden. Een defecte naald beschadigt namelijk het naaiwerk en de naaicomputer.

Richtlijnen Naald

Lichte materialen: fijn garen (stopgaren, borduurgaren) 70–75

Halfzware materialen:

naaigaren 80–90

Zware materialen:

naaigaren (quiltgaren, doorstikgaren) 100, 110, 120

Verhouding van naald en garen

Om de verhouding tussen de naald en het garen te controleren, wordt het garen in de gleuf van de naald gelegd.

Juiste verhouding naald-garen

De draad ligt tijdens het naaien precies in de lange gleuf van de naald. Het resultaat is perfect.

Garen te dun of naald te dik

Het garen is te dun voor de gleuf, er kunnen steekfouten ontstaan of het garen kan worden beschadigd.

Garen te dik of naald te dun

Het garen schuurt langs de rand van de naaldgleuf en kan klem raken. Hierdoor kan de draad breken.

Naaldkeuze

Als de juiste naald wordt gebruikt, kunnen vele materialen gemakkelijker worden verwerkt.

Naaldtype	Vorm	Toepassing	Naalddikte
Universeel130/705 H	normale punt, iets afgerond	bijna alle natuurlijke en synthetische stoffen (geweven en gebreide stoffen)	60-100
Jersey/Stretch130/705 H-S130/705 H-SES130/705 H-SUK	ronde punt (ball point)	jersey, tricot, gebreide stoffen, stretchstoffen	70-90
Leer130/705 H-LL130/705 H-LR	snijpunt	alle soorten leer, kunstleer, plastic, folie	90-100
Jeans130/705 H-J	zeer dunne punt	zware stoffen zoals denim, canvas, overall-stof	80-110
Microtex130/705 H-M	bijzonder dunne punt	microvezelstoffen en zijde	60-90
Quilting130/705 H-Q	dunne punt	stik- en doorstikwerkzaamheden	75-90
Borduren130/705 H-E	groot oog, iets afgeronde punt	borduurwerk op alle natuurlijke en synthetische stoffen	75-90
Metafil130/705 H-MET	groot oog	naaiwerk met metallic-garen	75-90
Cordonnet130/705 H-N	kleine ronde punt, lang oog	voor doorstikken met dik garen	80-100
Zwaardnaald(ajournaald)130/705 HO	brede naald (vleugel)	ajourzomen	100-120
Tweeling-ajournaald130/705 H-ZWI-HO		voor speciale effecten bij ajour-borduurwerk	100
Tweelingnaald130/705 H-ZWI	naaldafstand 430 / 440 QE / 450:1,0 / 1,6 / 2,0 / 2,5 / 3,0 / 4,0450 aanvullend: 6,0 / 8,0	zichtbare zoom in rekbare stoffen; biezen; decoratief naaiwerk	70-100
Drielingnaald130/705 H-DRI	naaldafstand: 3,0	voor decoratief naaiwerk	80
Naaimachinenaalden zijn bij uw BERNINA dealer verkrijgbaar.

Steekplaat

9 mm (inch- of mm-markering) alleen aurora 450

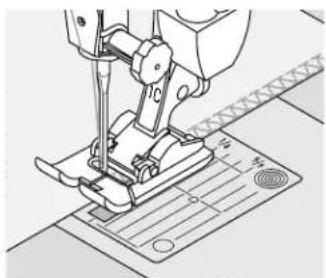

Markeringen op de steekplaat

• de steekplaat is van lengtemarkeringen in mm en inch voorzien
• mm-markeringen zijn voor op de steekplaat zichtbaar
• inch-markeringen zijn achter op de steekplaat zichtbaar

• de lengtemarkeringen hebben betrekking op de afstand van de naald tot aan de markering

• positie 0 is de plaats waar de naald in de stof steekt (= naaldstand midden)

• de mm- of inch-markeringen staan rechts en links aangegeven
• deze dienen als hulp bij het naaien van naden, exact doorstikken, enz.
• de dwarslijnen zijn praktisch voor het naaien van hoeken, knoopsgaten, enz.

Steekplaat verwijderen

• zet de hoofdschakelaar op «0»
• zet de naaivoet en naald omhoog
• zet de transporteur omlaag
- druk de steekplaat rechtsachter naar beneden (tot de linkervoorkant omhoogkantelt)
• verwijder de steekplaat

Steekplaat bevestigen

- leg de steekplaat op opening A en druk hem naar beneden tot hij vastzit

Transporteur

Drukknop aan de rechterzijde

Drukknop gelijk met het frame = transporteur omhoog

Drukknop ingedrukt = transporteur omlaag

• voor werkzaamheden, die uit de vrije hand worden geleid, bijv. stoppen, borduren of quilten uit de vrije hand
  • voor borduurwerk met de borduurmodule

Laat het naaiwerk gelijkmatig onder de naaivoet doorglijden!

Transporteur en steeklengte

Bij elke steek verschuift de transporteur één stap. De lengte van zo'n stap hangt van de gekozen steek lengte af.

Door trekken, duwen of tegenhouden van de stof ontstaat een onregelmatige steekvorming.

Bij een korte steeklengte zijn de stappen ook heel klein. De stof glijdt heel langzaam onder de naaivoet door, ook bij maximale naaisnelheid. bijv. knoops gaten en satijn-

steken worden bijvoor beeld met zo'n kleine steeklengte genaaid.

Transporteur en stoftransport met nivelleerplaatjes

De transporteur kan alleen goed functioneren, als de naaivoet horizontaal op de stof ligt.

Als de naaivoet «schuin» staat, bijv. bij een dikke naad, kan de transporteur de stof niet goed geleiden. De stof wordt samen gedrukt.

Om het verschil in hoogte te compenseren, moeten één, twee of drie nivelleerplaatjes achter de naald onder de naaivoet worden gelegd.

Om het verschil aan de voorkant van de naaivoet te compenseren, moeten één of meer plaatjes aan de rechterkant van de naaivoet, zo dicht mogelijk bij de naald worden gelegd. Naai tot de naaivoet het dikke gedeelte helemaal is gepasseerd en neem de plaatjes weg.

Naaien van hoeken

Vanwege de breedte van het steekgat liggen de buitenste transporteurrijen ver uit elkaar.

Het naaiwerk wordt beter getransporteerd als één of verschillende plaatjes zijdelings aan de rechterkant van de naaivoet tot dicht aan de rand van het naaiwerk worden gelegd.

Naaivoetdruk instellen

Draaiknop op de zijkap

- de knop voor het instellen van de naaivoetdruk bevindt zich aan de linkerkant van het frame

Naaivoetdruk normaal

• voor normale werkzaamheden
• standaard = 47
- de basisinstelling is altijd zichtbaar en knippert

Naaivoetdruk verhogen

• voor stevig materiaal
• de stof wordt beter getransporteerd

Naaivoetdruk verminderen

• voor tricot, los gebreide stoffen
• de stof rekt tijdens het naaien niet uit
- verminder de naaivoetdruk met mate, zodat de stof nog goed wordt getransporteerd

Balans

Verschillende soorten stof, garen en verstevigingsmateriaal kunnen de geprogrammeerde steken in de naicomputer dusdanig beïnvloeden, dat deze niet meer mooi op elkaar aansluiten of over elkaar worden genaaid (d.w.z. dat de steken te ver uit elkaar of te dicht op elkaar liggen).

M.b.v. de balans kunnen dergelijke afwijkingen worden gecorrigeerd. De steken kunnen op deze manier optimaal aan het materiaal worden aangepast.

Zet de balans, indien deze werd gewijzigd, na beeindiging van het naaiwerk weer op de normale stand door op de balanstoets of clr-toets te drukken!

Balans bij nuttige en decoratieve steken

Bij het naaien van zachte stoffen (jersey, tricot) is het mogelijk, dat de stof onder de naaivoet uitrekt. De wafelsteek bijvoorbeeld, sluit dan niet meer mooi op elkaar aan. Bij dikke stoffen kan het voorkomen, dat steken over elkaar vallen. Met behulp van de balans kan dit gemakkelijk worden gecorrigeerd. Maak altijd eerst een proeflapje.

Steken te ver uit elkaar Steken te dicht op elkaar Originele steek

• druk op de balanstoets
• druk op de linker naaldstandtoets = de steken worden naar elkaar toe geschoven (max. 9 stappen)

• druk op de balanstoets
- druk op de rechter naaldstandtoets = de steken worden uit elkaar geschoven (max. 9 stappen)

Informatie op het beeldscherm

aurora 430 / 440 QE aurora 450

1 Satijnsteek: dichte, korte zigzag
2 Steeklengte: basisinstelling knippert
3 Steeklengte: effectieve waarde
4 Steekbreedte: basisinstelling knippert
5 Steekbreedte: effectieve waarde
6 Naaldstand: 11 mogelijkheden
7 Naaivoetdruk: basisinstelling knippert
8 Pijl- en naaivoetsymbool: knipperen als de naaivoet omhoogstaat en de naaicomputer wordt gestart
9 Transporteursymbool: knippert als de transporteur niet omlaagstaat in de BSR- en borduurmodus

10 Drievoudige cijferaanduiding:
a. Naaivoetindicator: geeft de geschikte naaivoet voor de gekozen steek aan
b. Naaivoetdruk: geeft de naaivoetdruk tijdens het verstellen aan
c. Balans: geeft het aantal balansstappen tijdens het uitbalanceren weer
11 Balansindicator: zichtbaar als de balanstoets wordt ingedrukt
12 Knoopsgatsymbool: zichtbaar als een knoopsgat wordt gekozen
13 «mem»-indicator: zichtbaar als het geheugen is geopend
14 Steekindicator: grafisch of numeriek
15 Naaldstop boven / onder: stopt gewoonlijk boven / in de BSR-modus onder

16 Spiegelbeeld: links / rechts
17 Motiefbegin / Motiefeinde
18 Permanent achteruitnaaien
19 Afhechtfunctie
20 BSR: BERNINA Steek Regulator
21 Reinigingssymbool: zichtbaar als de naicomputer moet worden gereinigd/geolied
22 Servicesymbool: zichtbaar als de naaicomputer voor een servicebeurt naar de BERNINA dealer moet worden gebracht
23 Alfabetindicator

Functietoetsen

Steekbreedte veranderen

• druk op de linkertoets = de steekbreedte wordt kleiner
• druk op de rechtertoets = de steekbreedte wordt groter
  • snel wijzigen = houd de toets ingedrukt
• de basisinstelling van de gekozen steek is altijd zichtbaar, deze knippert

Steeklengte veranderen

• druk op de linkertoets = de steeklengte wordt kleiner
• druk op de rechtertoets = de steeklengte wordt groter
  • snel wijzigen = houd de toets ingedrukt
• de basisinstelling van de gekozen steek is altijd zichtbaar, deze knippert

Naaldstand veranderen

• druk op de linkertoets = de naald wordt naar links verschoven
• druk op de rechtertoets = de naald wordt naar rechts verschoven
• snel verschuiven = houd de toets ingedrukt
• in totaal 11 naaldstanden (5 links, 5 rechts, 1 midden)

Motiefbegin

• druk op de toets
• de gekozen steek of het programma wordt weer op motiefbegin gezet

• druk op de toets
• de gekozen steek wordt in spiegelbeeld genaaid

«clr» (clear)

• druk op de «clr»-toets
• steeklengte, steekbreedte, naaldstand worden in de basisinstelling gezet
• de geactiveerde functies worden uitgeschakeld

Uitzondering:

Naaldstop onder

Afhechtfunctie (4 afhechtsteken)

• druk voor naaibegin op de toets = de steek of steekcombinatie wordt aan het begin afgehecht
• druk tijdens het naaien van een afzonderlijke steek op de toets = de steek wordt op het einde afgehecht
  • de naaicomputer stopt
• druk tijdens het naaien van een steek-combinatie op de toets = de steekcombinatie wordt aan het einde afgehecht
  • de naaicomputer stopt

Naaldstop veranderen

In de basisinstelling wijst de pijl naar boven.

• druk kort op de toets:
• de naald wordt omhoog- of omlaaggezet (net als bij een druk met de hak op het pedaal)
  • druk lang op de toets:
  • de naald wordt omlaaggezet
• de pijl op het beeldscherm wijst naar beneden
• de naaicomputer stopt met naaldstand onder

• druk nogmaals lang op de toets:

• de naald wordt omhooggezet

- de pijl op het beeldscherm wijst naar boven

- de naaicomputer stopt met naaldstand boven

Balans / BSR

Balans

• druk op de toets
• de balansweergave op het beeldscherm is geactiveerd
• door op de linker naaldstandtoets te drukken, worden de steken naar elkaar toegeschoven
• door op de rechter naaldstandtoets te drukken, worden de steken uit elkaar geschoven
• druk nogmaals op de toets = balans is uitgeschakeld, de gewijzigde steek staat weer in de basisstand
• gewijzigde naaldstandinstellingen blijven tijdens het balansproces onveranderd

BSR

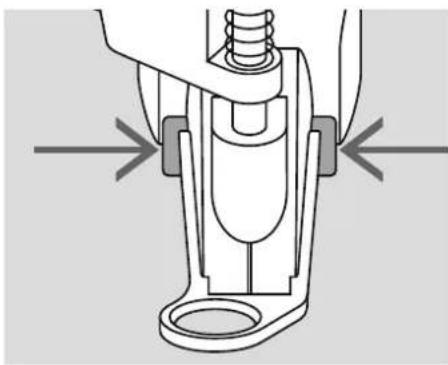

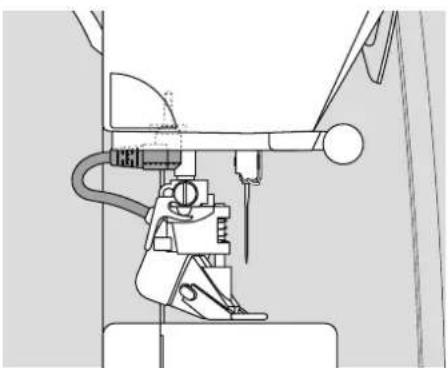

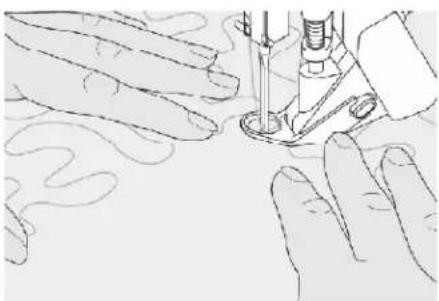

- als de BSR-naaivoet is bevestigd, wordt de BSR-functie door een druk op de toets in- en uitgeschakeld

Snelheidsregelknop

• met behulp van de schuifknop kan de motorsnelheid traploos von min. tot max. worden ingesteld
• bij het opspoelen van de onderdraad kan, als de naaicomputer stilstaat, de snelheid van de garenwinder worden geregeld

mem (memory = geheugen)

• druk op dememtoets
  • op het beeldscherm verschijnt «mem»
  • de lege geheugenplaatsen (90) of (60) en de cursor knipperen
• de linker pijltoets en denemteets zijn voor het scrollen en programmeren van steken, letters en cijfers

Achteruitnaaien, tijdelijk:

• druk tijdens het naaien op de toets: steek wordt achteruitgenaaid, zolang de toets ingedrukt blijft
  • knoopsgatlengtes programmeren
• lengte van het stopprogramma programmeren
  • naadeinde bij afhechtprogramma nr. 5
• handmatig afhechten van naadbegin en naadeinde

Achteruitnaaien, permanent:

• druk op de toets als de naaicomputer stilstaat totdat u een signaal hoort en het symbool op het beeldscherm verschijnt
• de naaicomputer naait de gekozen steek permanent achteruit
• achteruitnaaien beëindigen: druk op de toets als de naaicomputer stilstaat totdat u een signaal hoort en het symbool verdwijnt

Motiefeinde / Motiefherhaling

Druk tijdens het naaien op de toets

- de naaicomputer stopt aan het einde van de geactiveerde afzonderlijke steek of de geactiveerde steek in een combinatie (in het geheugen)

Druk voor het naaien even op de toets

• op het beeldscherm verschijnt het motiefeinde-symbool
- een afzonderlijke steek of de eerste steek van een combinatie in het geheugen wordt 1x genaaid, de naaicomputer stopt
- als u verder naait, is de motiefeinde-functie weer uitgeschakeld en het motiefeinde-symbool verdwijnt

Druk voor het naaien iets langer op de toets totdat u een signaal hoort

• op het beeldscherm verschijnt het motiefeinde-symbol
• een steek of een steekcombinatie in het geheugen wordt 1x genaaid
• de functie motiefeinde blijft geactiveerd, tot u opnieuw voor het naaien op de toets drukt totdat u een signaal hoort
• het motiefeinde-symbol op het beeldscherm verdwijnt

Start-/stoptoets

• starten en stilzetten van de naaicomputer bij besturing zonder pedaal
• starten en stilzetten van de naai-/borduurcomputer in de borduurmodus met aangesloten borduurmodule
• starten en stilzetten van de BSR-functie als de BSR-naaivoet is bevestigd en aangesloten; bij besturing zonder pedaal

Steken

- in de enkelmodus kunnen door het drukken op de pijlknoppen alle steken worden doorgescrold

Lettertypes, cijfers

• druk op de middelste toets
- op het beeldscherm verschijnt één van de mogelijke lettertypes
- kies het gewenste lettertype = druk op de alfabettoets
- druk op de rechtertoets = letters/cijfers/tekens (A B C ...) vooruitkiezen
- druk op de linkertoets = tekens/ cijfers/ letters ( ) [ )...) achteruitkiezen

?Letters / cijfers / tekens

?ABCDEFGHIJKLMNOPQRSTUVWXYZÄÖÜ ÄÄEØÑÉÉEÀÄ

$$ \begin{array}{l} 1 2 3 4 5 6 7 8 9 0 \ _ -. ^ {\prime}! + = \& \div ? \% \zeta @ () [ ] \end{array} $$

Hek (#)-toets

Standaard = grafische weergave

• druk op de toets en voer het gewenste steeknummer in
• de steek wordt grafisch (afbeelding) weergegeven

Alternatief = numerieke weergave

• druk op de toets totdat u een kort signaal hoort
• de weergave van de geactiveerde steek wisselt van grafisch (afbeelding) naar numeriek (cijfer)
• verdere steken worden nu numeriek (in cijfers) weergegeven
• schakel weer op dezelfde manier om naar de standaardweergave

Invoeren van steeknummers met 3 cijfers:

• druk net zo lang op de toets tot het cijfer «1» verschijnt
  • voer nu de beide andere cijfers in

Geheugen

Geheugentoetsen

• met de linkertoets kan de geheugeninhoud worden teruggescrold
  • met de middelste toets wordt het geheugen geopend en gesloten
• dememtoets wordt gebruikt om het geheugen te programmeren en de geheugeninhoud vooruit te scrollen

In het geheugen kunnen 90 (aurora 440 QE), resp. 60 (aurora 430 / 450) steken, letters of cijfers worden samengesteld en opgeslagen. Het geheugen is een permanent geheugen. De inhoud blijft opgeslagen totdat dit door de gebruiker wordt gewist. Stroomuitval

of het uitschakelen van de naaicomputer heeft geen invloed op het opgeslagen programma. Steeklengte/-breedte en naaldstand kunnen altijd worden gewijzigd. Afzonderlijke steken, letters of cijfers kunnen worden gewist of vervangen.

Nuttige en decoratieve steken programmeren

Geheugen openen

• druk op demem ^1 -toets
• de cursor links en het cijfer, bijv. «60», voor de lege geheugenplaatsen knipperen en «mem» wordt op het beeldscherm weergegeven

• kies de gewenste steek
- de steek is op het beeldscherm zichtbaar
- druk op dementoets
• de steek is geprogrammeerd

• de lege opslagplaatsen worden weergegeven
• kies de nieuwe steek
  • programmeer m.b.v. denem←-toets (opslagtoets) enz.

De volgende steken kunnen niet worden geprogrammeerd:

knoopsgaten / afhecht-programma nr. 5, nr. 61 (450)

ogen nr. 20, 21 (450), nr. 18, 19 (440), nr. 17 (430)

knoop-aanzetprogramma nr. 19 (450), nr. 17 (440), nr. 16 (430)

grote vliegsteek nr. 23 (450)

rijgsteek nr. 24 (450), nr. 21 (440), nr. 19 (430)

Naaibegin

Als op het pedaal of de start-/stoptoets wordt gedrukt, schakelt de naaicomputer naar het begin van de steekcombinatie.

aurora 430 / 440 QE aurora 450

Steekcombinatie zonder onderbreking naaien

• druk op de mem ^⊕ -toets
• kies de gewenste steek, bijv. steek nr. 155 (440) of 126 (430)
• druk op de teets, kies een nieuwe steek, bijv. steek nr. 92 (440) of 69 (430), druk op de e teets, enz.
• naai de steekcombinatie
• druk op de mem^① -toets = de steek-combinatie wordt opgeslagen
• tijdens het opslagproces is op het display een zandloper zichtbaar

Voorbeeld B:

Steek en functie (spiegelbeeld) combineren en zonder onderbreking naaien

• programmeer de gewenste steek, bijv. steek nr. 159 (440) of 130 (430)
  • activeer de spiegelbeeld-functie, programmeer steek nr. 159 (440) of 130 (430) in spiegelbeeld

- naai de steekcombinatie, de steken worden afwisselend genaaid (origineel en in spiegelbeeld)

Voorbeeld A:

Steekcombinatie zonder onderbreking naaien

• druk op de mem ^⊕ -toets
• kies de gewenste steek, bijv. steek nr. 146
• druk op de m ets ^1 , kies een nieuwe steek, bijv. steek nr. 95, druk op de mem^2 -toets, enz.
• naai de steekcombinatie
• druk op de mem^① -toets = de steek-combinatie wordt opgeslagen
• tijdens het opslagproces is op het display een zandloper zichtbaar

Voorbeeld B:

Steek en functie (spiegelbeeld) combineren en zonder onderbreking naaien

• programmeer de gewenste steek, bijv. steek nr. 155
  • activeer de spiegelbeeld-functie, programmeer steek nr. 155 in spiegelbeeld

- naai de steekcombinatie, de steken worden afwisselend genaaid (origineel en in spiegelbeeld)

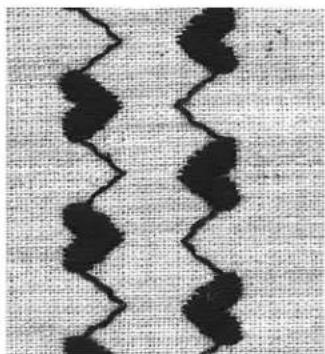

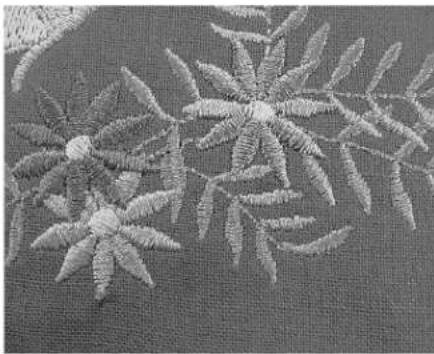

Combinaties met decoratieve steken en borduurgaren

- de steken zien er beter gevuld uit

Steekcombinaties op een dubbele laag stof

• de ondergrondstof trekt niet

Steekcombinaties op een enkele laag stof

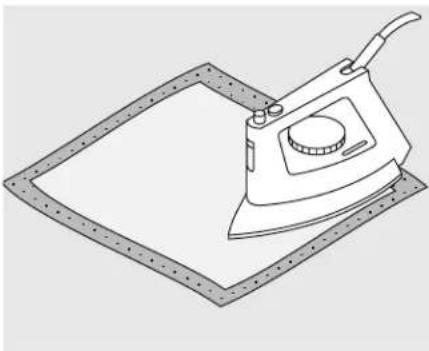

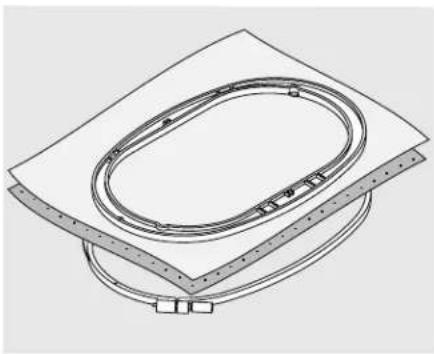

• werk altijd met (plak)vlies, borduurvlies of zijdepapier aan de achterkant van de stof
• verwijder het borduurvlies of zijdepapier na het naaien
• rijg de onderdraad in de vinger van de spoelhuls voor een optimaal resultaat (430 / 440 QE)

Letters en cijfers programmeren

Geheugen openen

• druk op de teets
• de cursor links en het cijfer, bijv. «60», voor de lege geheugenplaatsen knippenen en «mem» is op het beeldscherm zichtbaar

Alfabet kiezen

• kies het gewenste alfabet door één of verschillende keren op de alfabettoets te drukken
• A en het gekozen lettertype zijn op het beeldscherm zichtbaar

Letters / cijfers programmeren

• kies de letter/het cijfer
• druk op de toets/(opslagtoets) = letter / cijfer is geprogrammeerd
• de lege opslagplaatsen worden weergegeven
• kies één of verschillende nieuwe letters/ cijfers
• programmeer met mem←, enz.
• programmeer verschillende woorden:
• kies na een woord het spatieteken ( _ )
  • programmeer met mem
  • voer het volgende woord in
• als een instelling (steeklengte / -breedte) bij de letters en / of cijfers wordt gewijzigd, heeft dit principieel invloed op het complete alfabet
• indien alleen afzonderlijke letters of cijfers moeten worden veranderd, moet de wijziging bij elke afzonderlijke letter worden gemaakt

Voorbeeld: letters / cljfers programmeren

• open het geheugen, kies het alfabet
  • voer de letters en/of cijfers in
• op het beeldscherm verschijnt telkens de ingevoerde letter of het cijfer
  • activeer de afhechtfunctie
• de naaicomputer hecht bij het begin van de ingevoerde combinatie af
• druk op de mtoefs om de combinatie op te slaan
• tijdens het opslagproces is een zandloper op het display zichtbaar
• knip de spandraden na het naaien weg

Geheugen – functies

De inhoud van het geheugen blijft behouden, ook als de naaicomputer wordt uitgeschakeld door de stekker uit het stopcontact van het stroomnet te trekken. De inhoud kan altijd weer worden opgeroepen.

De inhoud van het geheugen gaat verloren, als de naaicomputer wordt uitgeschakeld, zonder van tevoren het geheugen m.b.v. de mem ^® -toets te verlaten.

Balans in het geheugen

- de inhoud van het geheugen in zijn geheel kan als volgt worden uitgebalanceerd:

verlaat het geheugemem ^+ druk op de balanstoets
- open het geheugen, pas nu de gehele inhoud van het megeheugen m.b.v. de beide naaldstandtoetsen aan

Afzonderlijke steken / letters / cijfers vervangen

- druk opnem← of de linkertoets, scrol door tot het gewenste motief op het beeldscherm zichtbaar is

• kies het nieuwe steeknummer / cijfer, de nieuwe letter, steeklengte / -breedte of naaldstand
• druk op de _mem ←' -toets (opslagtoets)
• het motief is gecorrigeerd (werd vervangen)

Afzonderlijke steken / letters / cijfers wissen

• druk opem ^← of de linkertoets, scrol door tot het gewenste motief op het beeldscherm zichtbaar is
• druk op «clr»
• de gewenste steek, letter of het cijfer werd gewist

Geheugeninhoud in zijn geheel wissen

• druk eerst op «clr», houd deze toets ingedrukt en druk bovendien op de mem ^① - toets
• laat beide toetsen los
• verlaat het geheugen d.m.v. een tik op de mem ^♦ -toets

Geheugen verlaten

• druk op denem ^① -toets
• tijdens het opslagproces is op het display een zandloper zichtbaar
• de gehele inhoud van het geheugen is opgeslagen
  • het geheugen is gesloten
  • «mem» verdwijnt van het display

Steek kiezen

• steken 1–10: druk op de gewenste toets; de steek en de basisinstelling van steeklengte en steekbreedte verschijnen op het beeldscherm
• steken 11-99: druk op de #-toets en geef het betreffende steeknummer in
• steken vanaf 100: druk iets langer op de #-toets totdat in het vak op het beeldscherm een 1 verschijnt; voer daarna de laatste 2 cijfers van de steek in

Steek nr. 10 wordt met behulp van toets 0 gekozen (standaardknoopsgat)

Steekkeuze

Rechte steek

voor niet-elastische stoffen; alle werkzaamheden met rechte steken

Zigzagsteek

alle werkzaamheden met zigzag, zoals afwerken, elastiek en kant aannaaien

Vari-overlock

voor dunne jersey; elastische overlocknaad en rekbare zoom

Boognaad

voor de meeste soorten stof; stoppen met boognaad, verstellen, randen verstevigen, enz.

aurora 430

Oogknoopsgat

voor stevige materialen (niet-elastisch); jacks, mantels, pantalons, vrijetijdskleding

Stiksteekknoopsgat

programma voor het voorstikken van knoopsgaten, voor zakopeningen, het verstevigen van knoopsgaten, speciaal voor knoopsgaten in leer of kunstleer

Ajourknoopsgat

voor lichte tot middelzware stoffen van geweven materiaal; blouses, jurken, vrijetijdskle- ding, bedlinnen

Knoop-aanzetprogramma

knopen met 2 en 4 gaatjes aanzetten

Oog met rechte steek

als opening voor koorden en smalle bandjes, voor decoratief naaiwerk

Afhechtprogramma

voor alle soorten stof; voor het afwerken van naadbegin en -einde bij naden met rechte steken

Drievoudige rechte steek en zigzagsteek

voor duurzame naden in stevige materialen

Blindzoom

voor de meeste soorten stof; blindzoom, schelpzoom in zachte jersey en fijne stoffen; siernaad

Dubbele overlock

voor alle soorten rekbare en gebreide stoffen; overlocknaad = naaien en afwerken in één handeling

Stopprogramma

automatisch stoppen in dun tot middelzwaar materiaal

Rijgsteek

voor het rijgen van naden, zomen, quilts, enz.

Verstevigde overlock

voor middelzware rekbare en gebreide stoffen en badstof; overlocknaad, platte verbin- dingsnaad

Rimpelsteek

voor de meeste soorten stof; rimpelen met elastiek, voeg- naden (= randen van de stof liggen tegen elkaar)

Tricotsteek

voor tricot; zichtbare zoom of naad, vooral geschikt voor lin gerie, truien, verstellen van tricot

Wafelsteek

voor alle soorten tricot en gladde stoffen; zichtbare naad voor kleding, lingerie, tafella-kens, enz.

032907.52.05_1103_a430_a440_a450_NL

Super-stretchsteek

voor zeer elastisch materiaal; zeer rekbare open naad voor alle soorten kleding

Standaardknoopsgat

voor fijne tot middelzware stoffen; blouses, jurken, pantalons, huishoudtextiel

Standaardknoopsgat smal

voor fijne tot middelzware stoffen; blouses, jurken, kinder- en babykleding, knutselwerk

Stretchknoopsgat

voor alle zeer elastische jerseystoffen van katoen, wol, zijde of synthetische vezels

Universele steek

voor stevige materialen, alsmede voor vilt en leer; platte verbindingsnaad, zichtbare zoom, elastiek aannaaien, siernaad

Gestikte zigzag

afwerken van geweven stoffen, randen verstevigen, elastiek aanzetten, siernaad

Lycrasteek

voor lycrastoffen; platte verbindings naad en zoom, doorstikken van naden in lingerie

Stretchsteek

voor zeer elastische materi- alen; open naad voor sportkle- ding

Brei-overlock

voor met de hand of machinaal gebreide delen. Overlocknaad = naaien en afwerken in één handeling

aurora 440 QE					Toepassing nuttige steker
13	Afgerond knoopsgatvoor alle soorten middelzware tot zware stoffen; jassen, mantels, regenkleding	19	Oog met rechte steekals opening voor koorden en smalle bandjes, voor decoratief naaiwerk	26	Universele steekvoor stevige materialen, alsmede voor vilt en leer; platte verbindingsnaad, zichtbare zoom, elastiek aannaaien, siernaad
14	Oogknoopsgatvoor zware, niet-rekbare stoffen; jacks, mantels, pantalons, vrijetijdskleding	20	Stopprogrammaautomatisch stoppen in dun tot middelzwaar materiaal	27	Gestikte zigzagafwerken van geweven stoffen, randen verstevigen, elastiek aanzetten, siernaad
15	Stiksteekknoopsgatprogramma voor het voor-stikken van knoopsgaten, voor zakopeningen, voor het verstevigen van knoopsgaten, vooral voor knoopsgaten in leer of kunstleer	21	Rijgsteekvoor het rijgen van naden, zomen, quilts, enz	28	Lycrasteekvoor lycrastoffen; platte verbindings naad en zoom, doorstikken van naden in lingerie
		22	Rimpelsteekvoor de meeste soorten stof; rimpelen met elastiek, voegnaden (= randen van de stof liggen tegen elkaar)	29	Stretchsteekvoor zeer elastische materialen; open naad voor sportkleding
16	Ajourknoopsgatvoor lichte tot middelzware stoffen van geweven materiaal; blouses, jurken, vrijetijdskleding, bedlinnen	23	Stretch-overlockvoor middelzware rekbare stoffen, badstof en andere stevige stoffen; overlocknaad, platte verbindingsnaad	30	Verstevigde overlockvoor middelzware rekbare en gebreide stoffen en badstof; overlocknaad, platte verbindingsnaad
17	Knoop-aanzetprogrammaknopen met 2 en 4 gaatjes aanzetten	24	Tricotsteekvoor tricot; zichtbare zoom of naad, vooral geschikt voor lin gerie, truien, verstellen van tricot	31	Brei-overlockvoor met de hand of machinaal gebreide delen. Overlocknaad = naaien en afwerken in één handeling
18	Oog met zigzagsteekals opening voor koorden en smalle banden, voor decoratief naaiwerk	25	Wafelsteekvoor alle soorten tricot en gladde stoffen; zichtbare naad voor kleding, lingerie, tafella-kens, enz.

aurora 450

Afgerond knoopsgat

voor alle soorten middelzware tot zware stoffen; jassen, mantels, regenkleding

Afgerond knoopsgat met dwarstrens

voor middelzware tot zware stoffen van verschillende soorten materiaal: jurken, jassen, mantels, regenkleding

Oogknoopsgat

voor zware, niet-rekbare stoffen; jacks, mantels, pantalons, vrijetijdskleding

Oogknoopsgat met spitse trens

voor stevige, niet-rekbare stoffen: jassen, mantels, vrijetijdskleding

Ajourknoopsgat

voor lichte tot middelzware stoffen van geweven materiaal; blouses, jurken, vrijetijdskle- ding, bedlinnen

Stiksteekknoopsgat

programma voor het voorstikken van knoopsgaten, voor zakopeningen, het verstevigen van knoopsgaten, speciaal voor knoopsgaten in leer of kunstleer

Knoop-aanzetprogramma

knopen met 2 en 4 gaatjes aanzetten

20

21 O

Oog met zigzagsteek

als opening voor koorden en smalle banden, voor decoratief naaiwerk

Oog met rechte steek

als opening voor koorden en smalle bandjes, voor decoratief naaiwerk

Stopprogramma

automatisch stoppen in dun tot middelzwaar materiaal

Grote vliegsteek

voor middelzware tot dikke stoffen: zakopeningen, ritsslui- tingen, verstevigen van splitjes

Rijgsteek

voor het rijgen van naden, zomen, quilts, enz.

Rimpelsteek

voor de meeste soorten stof; rimpelen met elastiek, voeg- naden (= randen van de stof liggen tegen elkaar)

Stretch-overlock

voor middelzware rekbare stoffen, badstof en andere stevige stoffen; overlocknaad, platte verbindingsnaad

Tricotsteek

voor tricot; zichtbare zoom of naad, vooral geschikt voor lin gerie, truien, verstellen van tricot

Wafelsteek

voor alle soorten tricot en gladde stoffen; zichtbare naad voor kleding, lingerie, tafella-kens, enz.

Universele steek

voor stevige materialen, alsmede voor vilt en leer; platte verbindingsnaad, zichtbare zoom, elastiek aannaaien, siernaad

Gestikte zigzag

afwerken van geweven stoffen, randen verstevigen, elastiek aanzetten, siernaad

Lycrasteek

voor lycrastoffen; platte verbindings naad en zoom, doorstikken van naden in lingerie

Stretchsteek

voor zeer elastische materi- alen; open naad voor sportkle- ding

Verstevigde overlock

voor middelzware rekbare en gebreide stoffen en badstof; overlocknaad, platte verbin- dingsnaad

Persoonlijk geheugen

Persoonlijk geheugen

• voor alle soorten steken en materialen
- gewijzigde steeklengte, steekbreedte en naaldstand worden automatisch opgeslagen
- naai een gewijzigde steek (bijv. zigzagsteek)
- kies een andere steek en naai (bijv. rechte steek)
- bij het terughalen van de individueel gewijzigde zigzagsteek blijven de wijzigingen behouden
- het persoonlijk geheugen kan een willekeurig aantal steken bevatten

Terughalen van de basisinstelling

• afzonderlijke steken kunnen handmatig worden teruggezet
• druk op de «clr»-toets
• bij het uitschakelen van de naaicomputer worden alle wijzigingen, bij alle steken, uitgewist

Toepassing

• heel praktisch bij twee afwisselende toepassingen, bijv. randen afwerken, zigzag, vari-overlock aan het materiaal aanpassen
• stiksteeknaad, gewijzigde steeklengte gebruiken
• blindzoom, steekbreedte en steeklengte afhankelijk van het materiaal aanpassen

Het persoonlijk geheugen is onbegrensd en kan een willekeurig aantal steekwijzigingen bevatten (steeklengte, steekbreedte, naaldstand, spiegelfunctie en balans).

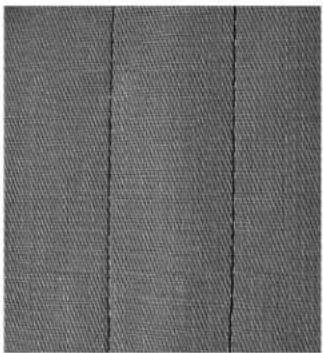

Rechte steek

Steekkeuze:

Naald:

Garen:

Transporteur:

Naaivoet:

rechte steek nr. 1

soort en dikte afhankelijk van de stof

katoen / polyester

omhoog

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

- na het inschakelen verschijnt de geactiveerde rechte steek

Toepassing

• afhankelijk van de techniek is een andere naaivoet noodzakelijk, bijv. handmatig stoppen
  • voor alle stoffen geschikt

Steeklengte aan het naaiwerk aanpassen

- bijv. voor denim een lange steek (ca. 3–4 mm), voor fijne stoffen korte steken (2–2,5 mm)

Steeklengte aan het garen aanpassen

- bijv. een lange steek (3–5 mm) bij doorstikken met cordonnetgaren

Naaldstop onder activeren

De stof verschuift niet als deze bijv. moet worden gedraaid.

Naad met drievoudige rechte steek

Steekkeuze:

Naald:

Garen:

Transporteur:

Naaivoet:

drievoudige rechte steek nr. 6

jeansnaald of 80-90 universeel

katoen / polyester

omhoog

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

jeansvoet nr. 8 (speciaal accessoire)

• duurzame naad voor harde en dicht geweven stoffen zoals denim en ribfluweel
• verstevigde naad bij gedeeltes in kledingstukken die veel te lijden hebben

Bij harde of zeer dicht geweven stoffen

Jeansnaald en jeansvoet nr. 8 vergemakkelijken het naaien van zware stoffen zoals denim en canvas.

Decoratief doorstikken

Vergroot de steeklengte en gebruik de drievoudige rechte steek voor decoratief doorstikwerk op denim.

Randen doorstikken

Steekkeuze: rechte steek nr. 1

Naald: soort en dikte afhankelijk van de stof

Garen: katoen / polyester / cordonnet (doorstikken)

Transporteur: omhoog

Naaivoet:

blindzoomvoet nr. 5

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

smalle kantvoet nr. 10 (speciaal accessoire)

Randen smal doorstikken

linker naaldstanden of uiterst rechts

Naaivoet nr. 10:

alle naaldstanden mogelijk

Buitenranden

• leg de rand van de stof links tegen de geleider van de blindzoomvoet
• stel de naaldstand links, op de gewenste afstand van de rand van de stof in

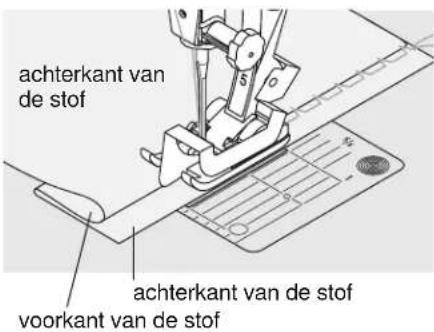

Zomen

• leg de bovenrand van de zoom rechts tegen de geleider van de naaivoet
• stel de naaldstand rechts in, zodat de stiklijn langs de bovenrand loopt

Naaldstand

• linkerstand voor buitenranden
• rechterstand voor omslagen (zoomkanten)

Naaivoet

- blindzoomvoet nr. 5

Randen breed doorstikken

Doorstikken met de randgeleider

- een hulpmiddel voor het doorstikken van gelijkmatige naden, ruiten, enz.

Naaiwerk geleiden

Naaivoet als geleider:

• laat de rand van de stof langs de rand van de naaivoet lopen
  Steekplaat als geleider:
• laat de rand van de stof langs de markeringen op de steekplaat lopen (1 tot 2,5 cm)

Randgeleider als geleidingshulp:

• steek de randgeleider door het gat in de naaivoet
  • stel de gewenste breedte in
  • draai de schroef vast
• laat de rand van de stof langs de randgeleider lopen
• wanneer de naden parallel moeten lopen, laat de randgeleider dan langs een reeds genaaide naad lopen

Naaldstand

- door de naaldstand te wijzigen, kan de gewenste doorstikbreedte worden gekozen

Naaivoet

• 430 / 440 QE: terugtransportvoet nr. 1 • 450: terugtransportvoet nr. 1C

Afhechtprogramma (afhechten met rechte steek)

Steekkeuze:

Naald:

Garen:

Transporteur:

Naaivoet:

afhechtprogramma nr. 5

soort en dikte afhankelijk van de stof

katoen / polyester

omhoog

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

• geschikt voor alle soorten stof
• afhechten van naadbegin en -einde

Naaien van lange naden

• het afhechten bij naadbegin en -einde gaat sneller en gemakkelijker
• exact en regelmatig afhechten bij alle stoffen

Naadbegin

• de naaicomputer naait bij naadbegin automatisch een paar afhechtsteken (5 steken vooruit, 5 steken achteruit)
• de naaicomputer naait verder vooruit met een rechte steek

Naadeinde

• druk op de achteruitnaaitoets boven de naald; de naaicomputer naait automatisch een paar afhechtsteken (5 steken achteruit, 5 steken vooruit)
• de naaicomputer stopt automatisch aan het einde van het afhechtprogramma

Stopprogramma

Steekkeuze:

soort en dikte afhankelijk van de stof stopgaren

omhoog

automatische knoopsgatvoet nr. 3A

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

Snel stoppen van versleten plekken of scheuren

«Vervangen» van lengtedraden bij elke soort stof.

Voorbereiding

- span dunne stoffen in een stopring (speciaal accessoire), zodat de stof nergens trekt

De oppervlakte kan door het verschuiven van de stof in de lengte en in de breedte worden vergroot.

Stoppen met de terugtransportvoet nr. 1C, nr. 1 (stekenteller-automaat)

• zet de naald links boven de beschadigde plek in de stof
• naai de eerste lengte en stop de naai-computer
• druk op de achteruitnaaitoets boven de naald (lengte is geprogrammeerd)
• naai het stopprogramma verder, de naaicomputer stopt automatisch
• schakel de programmering m.b.v. de «clr»-toets uit

Versteviging bij scheuren

- leg een fijne stof of dunne vlieseline onder de scheur

Stoppen met de automatische knoops-gatvoet nr. 3A

• alleen bij kleine scheuren en beschadigde plekken met een stoplengte van max. 3 cm
• werkwijze net als bij naaivoet nr. 1C, nr. 1

Gestopte gedeelte corrigeren

- als het gestopte gedeelte scheef trekt, kan m.b.v. de balans worden gecorrigeerd (meer info over de balansfunctie op blz. 22)

Handmatig stoppen

Steekkeuze: rechte steek nr. 1

Naald: soort en dikte afhankelijk van de stof

Garen: stopgaren

Naaivoet: stopvoet nr. 9

Gaten en versleten plekken stoppen

«Vervangen» van lengte- en dwarsdraden bij elke soort stof.

Voorbereiding

• span het naaiwerk in een stopring (speciaal accessoire); zo blijft het gedeelte wat gestopt wordt goed gespannen en het materiaal trekt nergens
• gebruik de aanschuiftafel

De steken zijn niet mooi

• als de draad bovenop de stof ligt, moet het naaiwerk lang-zamer worden verschoven
• als er knoopjes aan de achterkant van de stof ontstaan, moet het naaiwerk sneller worden verschoven

Draadbreuk

- als de draad breekt, moet het naaiwerk gelijkmatiger worden verschoven

• geleid het naaiwerk in de stopring gelijkmatig met de hand
• werk van links naar rechts en verschuif het naaiwerk zonder druk
• verander van richting door boven en onder rondingen te naaien (niet spits, omdat dan eventueel gaatjes ontstaan of de draad breekt)
• naai de rijen op onregelmatige lengtes, de draad «verdwijnt» beter in het naaiwerk

1. Spandraden over het gat naaien

• naai de eerste spandraden (niet te dicht op elkaar en over de beschadigde plaats naaien)
• naai de rijen op onregelmatige lengte
  • draai het naaiwerk 90°

2. Over de eerste spandraden naaien

• naai over de eerste spandraden, ook hier niet te dicht op elkaar
  • draai het naaiwerk 180°

3. Stopwerk afmaken

- naai nogmaals losjes in dezelfde richting als de 2e rij

Zigzagsteek

Steekkeuze: zigzagsteek nr. 2

Naald: soort en dikte afhankelijk van de stof

Garen: katoen / polyester

Transporteur: omhoog

Naaivoet: 430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

• voor alle materialen
• voor het afwerken van randen
• voor rekbare naden
• voor decoratief naaiwerk

Randen afwerken

• laat de rand van de stof onder het midden van de naaivoet lopen
• stel de zigzag niet te breed, de steeklengte niet te lang in
• de naald steekt aan één kant in de stof, aan de andere kant naast de stof
• de rand moet platliggen en mag niet oprollen
• gebruik bij dunne stoffen fijn stopgaren

Randen met zigzagsteek afwerken

Indien de rand niet platligt, maar oprolt: gebruik de vari-overlock en naaivoet nr. 2A (450) / nr. 2 (430 / 440 QE)

Borduren met de satijnsteek

Voor nieuwe effecten: verander de steekbreedte tijdens het naaien.

Satijnsteek

• dichte zigzagsteek (geschikt voor applicaties, borduren, enz.)
- verminder de steeklengte, de satijnsteekinstelling wordt m.b.v. evenwijdige lijnen aangegeven

Smal elastiek vastnaaien

Steekkeuze:

430: universele steek nr. 24

440 QE: universele steek nr. 26

450: universele steek nr. 29

Steekbreedte:

afhankelijk van de breedte van het elastiek

soort en dikte afhankelijk van de stof katoen / polyester

Transporteur:

omhoog

Naaivoet:

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

borduurvoet nr. 6 (speciaal accessoire)

• rimpelen van lange stroken stof, voor afwerkingen
• in zachte materialen, voor kleding, sport-, kinder- en poppenkleding, knutselwerk, enz.
• geschikt voor het rimpelen van mouwen en halsopeningen

Voorbereiding

- knip het elastiek op de gewenste lengte

Naaien

• naai over het elastiek, steekbreedte iets breder dan het elastiek
  • de naald mag niet in het elastiek steken
  • verdeel de gerimpelde stof na het naaien gelijkmatig

Begin en einde van het ela- stiek fixeren

Naai enkele rechte steken vooruit en achteruit = afhechten op het elastiek.

«Snelle zoom»

• voor kinder- of poppenkleding en vooral voor carnavals-kostuums
- naai het elastiek aan de zoom voordat de zijnaad wordt gesloten

Stretch-overlocknaad

1111

Steekkeuze: 440 QE: stretch-overlock nr. 23

450: stretch-overlock nr. 26

Naald: universele naald, naald met ronde punt (ball point) of stretchnaald

Garen: katoen / polyester

Transporteur: omhoog

Naaivoet: 430 / 440 QE: overlockvoet nr. 2, terugtransportvoet nr. 1

450: overlockvoet nr. 2A, terugtransportvoet nr. 1C

• overlocknaad voor grove en los gebreide stoffen en fleece

Naaien

• naai de stretch-overlock langs de stofrand
• bij de beweging naar rechts moet de naald over de rand van de stof steken

Vari-overlocknaad

W

Steekkeuze: vari-overlocksteek nr. 3

Naald: soort en dikte afhankelijk van de stof

Garen: katoen / polyester

Transporteur: omhoog

Naaivoet: 430 / 440 QE: overlockvoet nr. 2, terugtransportvoet nr. 1

450: overlockvoet nr. 2A, terugtransportvoet nr. 1C

De overlockvoet nr. 2A, nr. 2 werd speciaal voor overlocksteken ontwikkeld. De steek wordt over het staafje van de naaivoet gevormd. Hierdoor wordt er voldoende garen in de steek verwerkt, zodat de naad goed elastisch is.

Gesloten naad

Elastische naad in dunne, zachte rekbare stoffen zoals zijden jersey, tricot.

Naaien

• het staafje van de overlockvoet moet langs de rand van de stof lopen
• de steek valt over het staafje van de naaivoet en ligt langs de stofrand

Dubbele overlocknaad

VW

Steekkeuze:

Naald:

Garen:

Transporteur:

Naaivoet:

dubbele overlocksteek nr. 8

soort en dikte afhankelijk van de stof

katoen / polyester

omhoog

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

- naai de overlocknaad langs de rand van de stof

Rekbare stoffen

- gebruik een nieuwe jerseynaald om de fijne vezels niet te beschadigen

Naaien van elastische stoffen

- gebruik, indien nodig, een stretchnaald (130/705 H-S) = de naald «glijdt» a.h.w. langs de vezels van de stof

universele naald, naald met ronde punt (ball point) of stretchnaald

katoen / polyester

omhoog

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

• leg de randen van de stof over elkaar en naai op de naadtoeslag = zeer platte, duurzame naad
  • vooral geschikt voor hoogpolige of dikke stoffen zoals badstof, fleece, vilt, leer

Naaien

• naai de stretch-overlock langs de rand van de stof
• de naald moet bij de rechterbeweging langs de bovenste stof in de onderste stof steken

Stof en garen

Als de garenkleur vrijwel hetzelf- de als de kleur van de stof is, is de naad in hoogpolige stoffen nauwelijks zichtbaar.

Rits inzetten

Steekkeuze: rechte steek nr. 1

Naald:

Garen:

Transporteur:

Naaivoet:

Naaldstand:

soort en dikte afhankelijk van de stof

katoen / polyester

omhoog

ritsvoet nr. 4 of ritsvoet nr. 14 (speciaal accessoire)

uiterst links of uiterst rechts

- sluit de naad tot aan de ritsopening en werk de naden af

- rijg de rits onder de stof, zodat de stofranden in het midden van de rits tegen elkaar liggen

Rits inzetten

• maak de rits een paar centimeter open
  • begin linksboven te naaien
• geleid de naaivoet, zodat de naald langs de tandjes in de stof steekt
• stop voor het lipje (naaldstand onder), zet de naaivoet omhoog en sluit de rits
• naai verder tot het einde van de ritsopening (naaldstand onder)
• draai het naaiwerk en naai naar de andere kant van de rits (naaldstand onder)
• draai het naaiwerk opnieuw en naai langs de andere kant van de rits naar boven

Variante: rits aan weerszijden van onder naar boven inzetten

• geschikt voor alle stoffen met een vleug (bijv. fluweel)
• bereid de ritssluiting zoals boven beschreven voor
• begin in de naad aan het einde van de ritssluiting en naai de eerste kant van onder naar boven
• naai de tweede kant op dezelfde manier van onder naar boven

Ritssluiting als decoratief element

- zet de ritssluiting zichtbaar als blikvanger in

Langs het lipje van de rits naaien

• sluit de rits helemaal, naai tot ca. 5 cm voor het lipje
• zet de naald in de stof en de naaivoet omhoog, open de rits, zet de naaivoet naar beneden en naai verder

Transport bij naadbegin

- houd het garen bij naadbegin vast en trek dit met het naaiwerk lichtjes naar achteren (maar enkele steken)

Hard ritsband of dicht geweven stoffen

- gebruik naald nr. 90-100 voor een mooie, regelmatige steek

Patchworksteek / Rechte steek

Steekkeuze: rechte steek nr. 1

Steeklengte: 1,5 tot max. 2 mm

Naald:

Garen:

Transporteur:

Naaivoet:

soort en dikte afhankelijk van de stof

katoen / polyester

omhoog

patchworkvoet nr. 37 (speciaal accessoire 430 / 450)

patchworkvoet nr. 57 (speciaal accessoire)

Het is belangrijk, dat patchworkdelen exact aan elkaar worden genaaid.

De patchworkvoet is vanuit het midden naar beide kanten (links en rechts) 6 mm breed. De middelste inkepingen aan beide kanten van de naaivoet geven de plaats aan waar de naald in de stof steekt. De andere beide inkepingen bevinden zich 6 mm voor en achter de naald.

Als de naden even breed als de naaivoet worden genaaid, zijn deze altijd overal

M.b.v. de aanschuiftafel kunnen de stofdelen gemakkelijker en exacter aan elkaar worden genaaid.

gelijkmatig en ook de plaats waar de stof gedraaid moet worden, kan precies worden bepaald.

Afhechtsteken zijn bij deze korte steek- lengte niet noodzakelijk.

Blindzoom

Steekkeuze:

Naald:

Garen:

Transporteur:

Naaivoet:

blindzoom nr. 7

soort en dikte afhankelijk van de stof

katoen / polyester / monofil

omhoog

blindzoomvoet nr. 5

Voor «onzichtbare» zomen in middelzware tot zware stoffen van katoen, wol of gemengde vezels.

Voorbereiding

• werk de rand van de zoom af
- vouw de zoom om en speld of rijg hem vast
- vouw de stof terug, zodat de afgewerkte rand aan de rechterkant ligt (zie afbeelding)
- schuif het naaiwerk met de omgevouwen zoomrand tegen de geleding van de naaivoet

Fijnafstelling van de steekbreedte

• maak een proeflapje en corrigeer de steekbreedte afhankelijk van de stofkwaliteit; de naald mag maar net in de rand steken
• laat de stofvouw gelijkmatig langs de geleider van de naaivoet lopen, zodat u een mooi resultaat krijgt

Naaien

• de naald mag maar net in de rand van de stof steken (net als bij het naaien met de hand)
  • pas de steekbreedte aan de stof aan
• controleer de blindzoom na ong. 10 cm aan beide kanten van de stof, pas de steekbreedte eventueel nogmaals aan

Rijgsteek

Steekkeuze:

430: rijgsteek nr. 19

440 QE: rijgsteek nr. 21

450: rijgsteek nr. 24

soort en dikte afhankelijk van de stof

katoen / polyester / stopgaren

omlaag

Transporteur:

stopvoet nr. 9

• voor alle werkzaamheden, waarbij een zeer grote steeklengte gewenst of noodzakelijk is
• voor het rijgen van naden, zomen, quilts, enz.
• tijdelijk vastnaaien
• gemakkelijk los te tornen

Voorbereiding

- speld de stoflagen met kopspelden dwars t.o.v. de rijgrichting op elkaar (dit verhindert, dat de lagen stof verschuiven)

Afhechten/draden fixeren

- naai bij begin en einde een paar kleine rijgsteken

Rijgen

- gebruik bij het rijgen fijn stopgaren; dit kan later gemakkelijker worden losge- tornd

Rijgen (tijdelijk vastnaaien)

• leg de stof onder de naaivoet en naai een steek; houd de draden bij rijgbegin vast
• trek het naaiwerk op de gewenste steeklengte naar achteren
  • naai een steek, herhaal deze handeling

Decoratieve steken

Steekkeuze: decoratieve steek

Naald: soort en dikte afhankelijk van de stof

Garen: katoen / decoratief garen

Transporteur: omhoog

Naaivoet:

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

open borduurvoet nr. 20 (speciaal accessoire voor aurora 430 / 450),

borduurvoet nr. 6 (speciaal accessoire), terugtransportvoet nr. 34 (speciaal accessoire), borduurvoet nr. 39 (speciaal accessoire)

A decoratieve steek met basisinstellingen

B decoratieve steek met kleinere steekbreedte

C decoratieve steek met kleinere steeklengte

Decoratieve steken

• voor alle soorten stof
• voor decoratief naaiwerk

Steekkeuze

- kies de gewenste steek

Basisinstelling veranderen

• de steek kan naar wens worden veranderd
• steekbreedte verminderen, bijv. voor babykleertjes

Steekbreedte veranderen

steekbreedte

vergroten

<- steekbreedte verkleinen

Steeklengte veranderen

v steeklengte verkleinen
steeklengte vergroten

Decoratieve steken op een enkele laag stof

• gebruik altijd verstevigingsmateriaal (bijv. vlieseline of zijdepapier) aan de achterkant van de stof
  • verwijder het verstevigingsmateriaal na het naaien

Functies wissen

- wis voor het samenstellen van een nieuwe combinatie alle functies (clr-functie)

Activeer voor het naaien van lange rijen de functie «Naaldstop onder»

- de stof wordt op deze manier zo min mogelijk verschoven

Druk op «Motiefeinde» tijdens het naaien

- de naaicomputer stopt aan het einde van de geactiveerde steek

Decoratieve steken met functies combineren

• elke steek kan met verschillende functies worden gecombineerd
• het is mogelijk verschillende functies op één afzonderlijke steek toe te passen

Werkwijze

• kies de gewenste steek (A)
- begin te naaien

• kies de gewenste functie; spiegelbeeld (B)
• begin te naaien

Basisinstellingen en functies combineren

- als basisinstellingen en verschillende functies met elkaar worden gecombineerd, kunnen verrassende effecten ontstaan

Functions wissen

• druk op de «clr»-toets
- wis speciale functies afzonderlijk door op de overeenkomstige functietoets te drukken

Quiltsteek / doorpitsteek

Steekkeuze:

430: quiltsteek nr. 49

440 QE: quiltsteek nr. 44, nr. 60, nr. 61

450: quiltsteek nr. 62

soort en dikte afhankelijk van de stof

quiltgaren (monofil)

borduurgaren

omhoog

Naaivoet:

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

boventransportvoet nr. 50 (speciaal accessoire 430 / 450)

Quiltsteek / doorpitsteek

Voor alle soorten stof en naaiwerk, die er «met de hand gemaakt» moeten uitzien.

Proeflapje

- de onderdraad moet worden omhooggehaald

- 1 steek is zichtbaar (onderdraad), 1 steek is onzichtbaar (monofil) = «met de hand genaaid»-effect

Bovendraadspanning

• verhoog de bovendraadspanning afhankelijk van de stof (6–9)

Balans

• pas de steek evt. met behulp van de balans aan

Perfecte hoeken

• schakel de functie «Motiefeinde» en «Naaldstop onder» in, draai het naaiwerk
• let er bij het draaien op, dat de stof nergens trekt

Quiltgaren (monofil) breekt

• verminder de naaisnelheid
• verminder de bovendraadspanning

Quilten uit de vrije hand

Steekkeuze:

rechte steek nr. 1

soort en dikte afhankelijk van de stof

katoen / monofil

omlaag

stopvoet nr. 9

borduurvoet voor borduren uit de vrije hand nr. 24 (speciaal accessoire)

quiltvoet nr. 29 (speciaal accessoire)

Quilten uit de vrije hand

• voor alle quiltwerkzaamheden, die vrij uit de hand worden geleid

Voorbereiding

• speld of rijg de bovenkant van de quilt, het volumevlies en de onderkant van de quilt exact op elkaar
• gebruik de aanschuiftafel voor de naaicomputer

Werkwijze

• houd de stof met beide handen net als een borduurraam vast
• begin in het midden en werk van daaruit naar de rand toe

Motief quilten

- schuif de stof met lichte, ronde bewegingen naar alle kanten tot het gewenste motief ontstaat

Meander-quilten

• bij deze techniek wordt de hele oppervlakte van de stof met quiltsteken gevuld
• de afzonderlijke, kronkelende quiltlijnen zijn altijd rondgevormd, dus niet spits, en kruisen of raken elkaar nooit

Quilten uit de vrije hand met BSR

Steekkeuze: rechte steek nr. 1

Naald: soort en dikte afhankelijk van de stof

Garen: katoen / monofil

Transporteur: onder

Naaivoet: BSR-naaivoet nr. 42

Met deze functie is, bij het gebruik van een speciale naaivoet, quilten uit de vrije hand met de rechte steek en een vastgelegde steeklengte (tot 4 mm) mogelijk. De BSR-naaivoet reageert op de beweging van de stof onder de naaivoet en stuurt zo de snelheid van de naaicomputer tot de maximaal mogelijke snelheid. Hierbij geldt: hoe sneller de stof wordt bewogen, des te hoger is de snelheid van de naaicomputer. De ingestelde steeklengte blijft, onafhankelijk van de beweging van de stof, binnen een bepaalde snelheid onveranderd. Als de stof te snel wordt bewogen, hoort u een akoestisch signaal, mits de beeper van tevoren werd ingeschakeld (blz. 46).

Als de BSR-functie wordt ingeschakeld, naait de naaicomputer of permanent met een klein toerental (modus 1, standaard) of zodra de stof wordt bewogen (modus 2). Zolang het lampje van de BSR-naaivoet rood schijnt, mogen er geen werkzaamheden, zoals inrijgen, naald vervangen e.d. worden uitgevoerd, omdat de naald beweegt, zodra de stof per ongeluk wordt bewogen! Als de stof niet wordt ge-transporteerd, schakelt de BSR-modus na ong. 7 sec. uit, het rode lampje gaat uit.

Er zijn twee verschillende BSR-modi

BSR

1

• de BSR-modus 1 is standaard geactiveerd
• zodra het pedaal of de start-/stoptoets wordt ingedrukt, beweegt de naald permanent
  • door het bewegen van de stof naait de naaicomputer sneller
• door de voortdurende beweging van de naald is het afhechten op dezelfde plaats tijdens het quilten mogelijk, zonder dat een extra toets moet worden ingedrukt

BSR

2

• de BSR-modus 2 wordt door het drukken van toets 2 in het steekmenu (blz. 29) ingeschakeld
• de naaicomputer start alleen als het pedaal of de start-/stoptoets wordt ingedrukt en de stof gelijktijdig wordt bewogen
• de beweging van de stof bepaalt de naaisnelheid
  • voor het afhechten moet de «Afhechtfunctie»-toets worden ingedrukt
• door op toets 1 te drukken, wordt weer naar modus 1 omgeschakeld

Om een gelijkmatig naadbegin (1e steek) te krijgen, moet het pedaal worden ingedrukt en gelijktijdig de stof worden bewogen. Dit geldt ook bij het naaien van spitse en ronde vormen.

Als de BSR-functie wordt uitgeschakeld en daarna weer wordt geactiveerd, is de BSR-modus actief, die het laatst werd gekozen, ook als de naaicomputer in de tussentijd werd uitgeschakeld.

Voorbereiding

• zet de transporteur omlaag
• de naaivoetdruk moet, afhankelijk van de stof en de dikte van de stof, worden verminderd
• gebruik de aanschuiftafel

- bevestig de gewenste naaivoetzool aan de BSR-naaivoet

• naaivoetzool verwijderen: druk de beide knopjes (zie pijl) naar elkaar toe
• trek de zool schuin naar beneden uit de geleider
• naaivoetzool bevestigen: schuif de zool in de geleider naar boven tot hij vastzit

• als een knoopsgat wordt gekozen, kunt u niet naar de BSR-modus wisselen

• kies eerst de rechte steek

• bevestig de BSR-naaivoet aan de naaicomputer en steek de stekker van de kabel in het hiervoor bestemde stopcontact (groen) tot hij niet verder kan

• «BSR» knippert links op het beeldscherm, naaivoet nr. 42 wordt weergegeven
• druk op de BSR-/balanstoets
• op het display verschijnt «BSR 1» = modus 1 (standaard)
• de standaardsteeklengte is 2 mm
• stel de gewenste steeklengte in
• bij kleine motieven en stippling is een steeklengte van 1 mm - 1,5 mm raadzaam

Toepassing van de onderstaande functies in de BSR-modus

Naaldstop onder (standaard)

- op het beeldscherm verschijnt de pijl naar beneden = de naaicomputer stopt met de naald onder zodra het pedaal wordt losgelaten

Naaldstop boven

- druk op de naaldstoptoets (pijl naar boven) = de naaicomputer stopt met de naald boven zodra het pedaal wordt losgelaten

Naald omhoog- of omlaagzetten

- als op de naaldstoptoets of met de hak op het pedaal wordt gedrukt, gaat de naald naar boven of beneden

Afhechten met de start-/stoptoets (alleen modus 1)

• leg de stof onder de naaivoet, zet de naaivoet omlaag
• druk twee keer op de naaldstoptoets om de onderdraad omhoog te halen
• houd de boven- en onderdraad vast en start de BSR-modus d.m.v. een druk op de start-/stoptoets
• naai 5-6 afhechtsteken
• stop de BSR-modus door een druk op de start-/stoptoets
• snij de draden af
• start de BSR-modus opnieuw door een druk op de start-/stoptoets en ga door met quilten

Afhechtfunctie (alleen modus 2)

• druk op de afhechtfunctie
• druk op het pedaal of de start-/stoptoets
• door het bewegen van de stof worden enkele korte steken genaaid, dan is de ingestelde steeklengte geactiveerd en de afhechtfunctie wordt automatisch uitgeschakeld

Beeper (akoestisch signaal) in-/uit- schakelen

• druk langer op de modustoets (1 of 2)
• een signaal geeft aan, dat de beeper is ingeschakeld
• u hoort het signaal, als de maximale snelheid van de naaicomputer is bereikt
• bij een korte steeklengte is de maximale bewegingssnelheid van de stof kleiner
• druk opnieuw langer op de modus-toets (1 of 2 = het signaal is uitgeschakeld)
• als de BSR-modus wordt uitgeschakeld, blijft de beeper in de actuele stand (in- of uitgeschakeld)

Als een bepaalde snelheidsgrens wordt overschreden, kan het aanhouden van de gelijkmatige steeklengte niet worden gega- randeerd.

Let erop, dat de lens aan de onderkant van de BSR-naai-voet goed gereinigd is (geen vingerafdrukken, enz.). Maak de lens en het omhulsel regelmatig met een zachte, vochtige doek schoon.

Quilten uit de vrije hand met uitgeschakelde BSR-modus

• druk op de BSR-/balanstoets, «BSR 1» verdwijnt van het beeldscherm
• het BSR-symbool links op het beeldscherm knippert
• nu is normaal quilten uit de vrije hand, zonder automatische gelijkmatige steeklengtes, met de BSR-naaivoet mogelijk

BSR-functie starten

1e mogelijkheid BSR-functie met behulp van het pedaal

• sluit het pedaal aan
  • zet de naaivoet naar beneden
• start de BSR-modus door het pedaal naar beneden te drukken, het symbool «BSR-modus actief» verschijnt
• bij de naaivoet brandt een rood lampje
• het pedaal moet tijdens het naaien ingedrukt blijven
• de snelheid van de naaicomputer wordt door de beweging van de stof gestuurd
  • door het loslaten van het pedaal wordt de BSR-modus gestopt

2e mogelijkheid BSR-functie met behulp van de start-/ stoptoets

• verwijder het pedaal
• zet de naaivoet naar beneden
- start de BSR-modus door op de start-/stoptoets te drukken, het symbool «BSR-modus actief» verschijnt

- bij de naaivoet brandt een rood lampje

- de snelheid van de naaicomputer wordt door de beweging van de stof gestuurd

- door opnieuw op de start-/stoptoets te drukken of de kniehevel te gebruiken, wordt de BSR-modus uitgeschakeld

BSR-functie uitschakelen m.b.v. de start-/ stoptoets

Modus 1:

- als de stof gedurende 7 sec. niet wordt bewogen, wordt de BSR-modus inactief (weergave wisselt naar BSR) en het rode lampje aan de naaivoet gaat uit Modus 2:

- als het quilten wordt gestopt, doordat de stof niet meer wordt bewogen, wordt, afhankelijk van de naaldstand, 1 extra steek genaaid. De naaicomputer stopt dan altijd met naaldstand boven, ook als de pijl op het beeldscherm naar beneden wijst

• houd het naaiwerk met beide handen goed strak vast en schuif het in de gewenste richting
• als de stof abrupt wordt bewogen (langzamer of sneller) kunnen wat korte of lange steken ontstaan
• geleid de stof gelijkmatig (geen plotselinge bewegingen) zodat een mooier resultaat ontstaat
• draai het naaiwerk niet tijdens het naaien

BSR-functie uitschakelen

• trek de stekker van de BSR-naaivoetkabel uit de naaicomputer
  • verwijder de BSR-naaivoet

Knoopsgaten – belangrijke informatie

aurora 430 / 440 QE

aurora 450

Draadspanning bij knoopsgaten

• rijg de onderdraad in de vinger van de spoelhuls = hogere draadspanning onder
• hierdoor lijkt het alsof het knoopsgatkordon aan de bovenkant iets gewelfd is
  • het knoopsgat ziet er perfect uit
• een vuldraad verstevigt het knoopsgat en geeft het een mooie vorm
• naai beide knoopsgatkordons met dezelfde snelheid

Draadspanning bij knoopsgaten

• stel de bovendraadspanning op 2,5 in
- de bovendraadspanning is iets losser, hierdoor lijkt het alsof het knoopsgatkordon aan de bovenkant een beetje gewelfd is
• het knoopsgat ziet er perfect uit
- een vuldraad verstevigt het knoopsgat en geeft het een mooie vorm
• naai beide knoopsgatkordons met dezelfde snelheid

Knoopsgaten markeren

• geef de knoopsgatlengtes op de gewenste plaatsen aan
• gebruik knoopsgatvoet nr. 3C, nr. 3 (speciaal accessoire)

• geef de gehele lengte van één enkel knoopsgat aan
• nadat het eerste knoopsgat werd genaaid, is de lengte geprogrammeerd
• geef voor alle andere knoopsgaten alleen het beginpunt aan
• gebruik de automatische knoopsgatvoet nr. 3A

• geef alleen de lengte van het kordon aan
• de lengte van het oog wordt extra genaaid

Proeflapje

• naai het knoopsgat altijd op een proeflapje met de originele stof
• gebruik hetzelfde verstevigingsmateriaal (bijv. vlieseline) als bij het uiteinde- lijke knoopsgat
  • kies hetzelfde soort knoopsgat
• naai het knoopsgat in dezelfde richting (in de lengte of dwars)
  • snijd het knoopsgat open
  • schuif de knoop door het knoopsgat
  • corrigeer de lengte van het knoopsgat indien nodig

Dikke knopen

- als de knopen erg dik zijn, maak de knoopsgatlengte (anhankelijk van de knoopdikte) dan ong. 3-5 mm langer

Kordonbreedte veranderen

• verander de steekbreedte

Steeklengte veranderen

• een wijziging van de steeklengte heeft invloed op beide knoopsgatkordons (de steken liggen dichter op of verder van elkaar af)
• als de steeklengte wordt veranderd, moet de knoopsgatlengte opnieuw worden geprogrammeerd

Bij het naaien van knoopsgaten in moeilijke stoffen is het raadzaam de transporthulp (in enkele landen alleen als speciaal accessoire verkrijgbaar) te gebruiken. Deze kan samen met de knoopsgat-sledevoet nr. 3A of 3B worden gebruikt.

Wanneer een knoopsgat dwars t.o.v. de rand van het naaiwerk genaaid moet worden, is het raadzaam een nivelleerplaatje te gebruiken. Dit is als speciaal accessoire verkrijgbaar. Schuif het nivelleerplaatje van achteren tussen de stof en de naai voet zool tot het tegen het dikkere gedeelte van het naaiwerk ligt; schuif het nivelleerplaatje dan naar voren.

Verstevigingsmateriaal voor knoopsgaten

• gebruik altijd verstevigingsmateriaal, zodat de knoopsgaten er mooi uitzien
• het verstevigingsmateriaal moet bij de stof passen, niet omgekeerd

- bij dikke, hoogpolige stoffen kan borduurvlies worden gebruikt, de stof wordt dan beter getransporteerd

Knoopsgat met vuldraad

• een vuldraad verstevigt het knoopsgat en geeft het een mooie vorm
• de lus van de vuldraad moet aan die kant van het knoopsgat liggen, die de meeste druk van de knoop moet uithouden
• leg de stof overeenkomstig onder de naaivoet

Ideaal materiaal voor vuldraden

• parelgaren nr. 8
• stevig handnaaigaren
- dun haakgaren

Vuldraad in de automatische knoops-gatvoet nr. 3A hangen

• zet de naald bij knoopsgatbegin in de stof
  • de naaivoet staat omhoog
• leg de vuldraad rechts onder de knoops-gatvoet
• leg de draad over de pin aan de achterkant van de knoopsgatvoet

• trek de vuldraad links onder de naaivoet naar voren
• trek de uiteinden van de vuldraad in de houders

Naaien

• naai het knoopsgat zoals gewoonlijk, houd de vuldraad niet vast
• de knoopsgatkordons vallen over de vuldraad

Vuldraad aan naaivoet nr. 3C, nr. 3 (speciaal accessoire)

• zet de naald bij knoopsgatbegin in de stof
  • de naaivoet staat omhoog

• hang de vuldraad over het middelste haakje aan de voorkant van de knoops-gatvoet

• trek beide uiteinden van het garen onder de naaivoet naar achteren (één draad in elke gleuf van de naaivoet)
  • laat de naaivoet zakken

Naaien

• naai het knoopsgat zoals gewoonlijk, houd de vuldraad niet vast
• de knoopsgatkordons vallen over de vuldraad

• trek de vuldraad aan tot de lus in de trens verdwijnt
• trek de uiteinden naar de achterkant van de stof (gebruik een handnaainaald)
• knoop de uiteinden aan elkaar of hecht ze af

Knoopsgat met tornmesje openen

• snijd het knoopsgat met het tornmesje vanaf de uiteinden naar het midden toe open
• als extra veiligheidsmaatregel kan bij korte knoopsgaten een kopspeld bij de trens in de stof worden gestoken, zodat de trens niet wordt doorgesneden

Knoopsgatbijtel (speciaal accessoire)

• leg de stof op een stukje hout
- zet de knoopsgatbijtel tussen de beide kordons van het knoopsgat
- druk de knoopsgatbijtel met de hand of met een hamer naar beneden

Knoopsgat - Balans

Balans bij automatische en handmatige knoopsgaten

• bij de handmatige en automatische knoopsgaten en knoopsgaten met lengtemeting heeft de balans gelijktijdig invloed op beide kordons, omdat beide kordons in dezelfde richting worden genaaid
• het oog of de ronding wordt op de volgende manier aangepast:
• naai rechte steken vooruit tot de naaicomputer op het oog of de ronding omschakelt, zet de naaicomputer daarna stil
  • druk op de balanstoets

Oog naar rechts vervormd (afb. A):

• druk op de rechter naaldstandtoets = het oog wordt naar links gecorrigeerd
  • Maak een proeflapje!

Oog naar links vervormd (afb. B):

• druk op de linker naaldstandtoets = het oog wordt naar rechts gecorrigeerd
  • Maak een proeflapje!

Zet de balans na het naaien van de knoopsgaten weer in de normale stand!

Knoopsgatsoorten

aurora 430

Nr. 10 Standaardknoopsgat

Nr. 11 Standaardknoopsgat smal

Nr. 10 Standaardknoopsgat

Nr. 11 Standaardknoopsgat smal

Nr. 13 Afgerond knoopsgat

Nr. 14 Oogknoopsgat

Nr. 15 Stiksteekknoopsgat

Nr. 10 Standaardknoopsgat

Nr. 11 Standaardknoopsgat smal

Nr. 13 Afgerond knoopsgat

Nr. 14 Afgerond knoopsgat met

d w a r s t r e n s

Nr. 15 Oogknoopsgat

Nr. 16 Oogknoopsgat met spitse trens

Nr. 17 Ajourknoopsgat

Nr. 18 Stiksteekknoopsgat

Knoopsgaten zijn praktische sluitingen, die echter ook voor decoratieve doeleinden kunnen worden gebruikt.

Voorbereiding

• 430 / 440 QE: rijg de onderdraad in de vinger van de spoelhuls

• 450: stel de bovendraadspanning op 2,5 in

- gebruik naaivoet nr. 3A of knoopsgatvoet nr. 3C, nr. 3 (speciaal accessoire)

- kies het gewenste knoopsgat; op het beeldscherm verschijnt

1 afbeelding knoopsgat

2 knoopsgatsymbool

3 geschikte naaivoet

Handmatig knoopsgat

Steekkeuze: knoopsgat (alle soorten)

Naald: soort en dikte afhankelijk van de stof

Garen: katoen / polyester

Transporteur: omhoog

Naaivoet: knoopsgatvoet nr. 3C, nr. 3 (speciaal accessoire)

Voorbereiding

• kies het gewenste knoopsgat

• op het beeldscherm verschijnt:

- afbeelding van het gekozen knoopsgat

- naaivoet nr. 3A

- het knoopsgatsymbool (de eerste fase knippert)

Op het beeldscherm knippert de geactiveerde fase. Naai beide kordons met dezelfde snelheid.

Handmatige knoopsgaten zijn geschikt voor knoopsgaten die maar één keer worden genaaid of voor het verstellen van bestaande knoopsgaten. Het aantal fasen is afhankelijk van het gekozen knoopsgat.

Een handmatig knoopsgat kan niet in het geheugen worden opgeslagen.

Standaardknoopsgat (4 fasen)

1. naai het kordon tot aan de markering en zet de naaicomputer stil

- druk op de achteruitnaaitoets

1. naai rechte steken achteruit, zet de naaicomputer op de hoogte van de eerste steek (knoopsgatbegin) stil

- druk op de achteruitnaaitoets

1. naai de trens boven en het tweede kordon, zet de naaicomputer stil

- druk op de achteruitnaaitoets

1. naai de trens onder en de afhechtsteken

Oogknoopsgat (5 fasen)

1. naai rechte steken vooruit, zet de naaicomputer stil

- druk op de achteruitnaaitoets

1. naai het oog en 1e kordon achteruit, zet de naaicomputer op de hoogte van de eerste steek (knoopsgatbegin) stil

- druk op de achteruitnaaitoets

1. naai rechte steken vooruit, zet de naaicomputer op de hoogte van het oog stil

- druk op de achteruitnaaitoets

1. naai het 2e kordon achteruit, zet de naaicomputer op de hoogte van de eerste steek (knoopsgatbegin) stil

- druk op de achteruitnaaitoets

1. naai de trens en afhechtsteken

knoopsgat (alle soorten)

soort en dikte afhankelijk van de stof katoen / polyester

omhoog

automatische knoopsgatvoet nr. 3A

• bij het gebruik van de automatische knoopsgatvoet nr. 3A wordt de lengte van het knoopsgat automatisch via de lens op de naaivoet gemeten = het knoopsgat wordt exact geduplicateerd en bij maximale lengte wordt automatisch omgeschakeld
  • op het beeldscherm knippert de actieve fase
• beide knoopsgatkordons worden in dezelfde richting genaaid

Knoopsgaten in het blijvend geheugen

Geprogrammeerd knoopsgat in het blijvend geheugen opslaan

• druk na het programmeren op de mem← ^J -toets
• het knoopsgat is in het blijvend geheugen opgeslagen

Oproepen van een opgeslagen knoops-gat

Geprogrammeerde knoopsgaten kunnen altijd worden opgeroepen, ook wanneer de naaicomputer in de tussentijd werd uitgeschakeld en de stekker uit het stopcontact werd getrokken.

• kies het gewenste knoopsgat
• druk op dememtoets
• naai het geprogrammeerde knoopsgat
- per knoopsgatsoort kan maar één knoopsgatlengte worden geprogrammeerd; wanneer een nieuwe lengte m.b.v.t _m wordt opgeslagen, wordt de voorheen geprogrammeerde lengte hierdoor vervangen

De automatische knoopsgatvoet moet plat op het materiaal liggen! Als de naaivoet op een naad ligt, kan de lengte niet exact worden gemeten!

Naaisnelheid

• u krijgt het beste resultaat wanneer u met een wat lagere snelheid naait
• de steekdichtheid is mooi gelijkmatig wanneer alle knoopsgaten op dezelfde snelheid worden genaaid

Exacte duplicaties

- geprogrammeerde knoopsgaten worden allemaal even lang en even mooi

Oogknoopsgaten dubbel genaaid

• in dikke stoffen kunnen oogknoopsgaten dubbel worden genaaid, het eerste knoopsgat wordt dan met een grotere steeklengte genaaid
  • verschuif de stof na het naaien van het eerste knoopsgat niet
• zet de steeklengte terug en druk nogmaals op het pedaal

Standaard- en stretchknoopsgat programmeren

Programmering uitwissen Wis de programmering uit m.b.v. de «clr»-toets.

1. naai het eerste kordon vooruit, zet de naaicomputer stil
2. druk op de achteruitnaaitoets

3. op het beeldscherm verschijnt «auto» = de knoopsgatlengte is geprogrammeerd

4. de naaicomputer naait automatisch rechte steken achteruit

5. de eerste trens

6. het tweede kordon vooruit

7. de tweede trens en de afhechtsteken

8. de naaicomputer stopt en schakelt automatisch terug naar knoopsgatbegin
9. alle volgende knoopsgaten worden nu automatisch op dezelfde lengte genaaid (zonder op de achteruitnaaitoets te drukken)

Afgerond knoopsgat en oogknoopsgat programmeren

1. naai rechte steken vooruit, zet de naaicomputer stil
2. druk op de achteruitnaaitoets

3. op het beeldscherm verschijnt «auto» = knoopsgatlengte is geprogrammeerd

4. de naaicomputer naait automatisch het oog

5. het eerste kordon achteruit

6. rechte steken vooruit

7. het tweede kordon achteruit

8. de trens en afhechtsteken

9. de naaicomputer stopt en schakelt automatisch terug naar knoopsgatbegin
10. alle volgende knoopsgaten worden nu op dezelfde lengte genaaid (zonder op de achteruitnaaitoets te drukken)

Ogen

Steekkeuze:

430: oog met rechte steek nr. 17

440 QE: oog met rechte steek nr. 19

450: oog met rechte steek nr. 21

440 QE: oog met zigzagsteek nr. 18

450: oog met zigzagsteek nr. 20

soort en dikte afhankelijk van de stof

katoen / polyester

omhoog

Transporteur:

Naaivoet:

430 / 440 QE: terugtransportvoet nr. 1

450: terugtransportvoet nr. 1C

• als opening voor koorden, smalle bandjes
• voor decoratief naaiwerk, versieringen op kinderkleding, knutselwerk
• kan niet worden opgeslagen

Oog naaien

• kies het oogprogramma
• naai het oog
• de naaicomputer stopt automatisch aan het einde
• de naaicomputer staat automatisch weer op oogbegin

Oog openen

• m.b.v. een priem, gatentang of drevel

Ogen naaien

- als ogen bij stoffen beesten, poppen of poppenkast-poppen

Markante cirkel

• rijg de onderdraad in de vinger van de spoelhuls = grotere onderdraadspanning
  • decoratieve toepassing of als opening voor bandjes

Knoop-aanzetprogramma

Steekkeuze:

430: knoop-aanzetprogramma nr. 16

440 QE: knoop-aanzetprogramma nr. 17

450: knoop-aanzetprogramma nr. 19

Steekbreedte:

afhankelijk van de afstand tussen de gaatjes van de knoop

soort en dikte afhankelijk van het materiaal

katoen / polyester

omlaag

stopvoet nr. 9

knoop-aanzetvoet nr. 18 (speciaal accessoire)

• voor het aannaaien van knopen met 2 en 4 gaatjes
- knopen, die alleen als decoratie dienen, worden zonder «steel» aangenaaid
- de afstand («steel») tussen de knoop en de stof kan m.b.v. naaivoet nr. 18 naar wens worden ingesteld

Begin- en einddraden

• de draden zijn reeds afgehecht en kunnen worden afgeknipt of:
• haal de bovendraden na beeindiging van het naaiwerk naar de achterkant en knoop ze aan elkaar

Knopen aanzetten met stopvoet nr. 9

• kies het knoop-aanzetprogramma
• controleer de afstand tussen de gaatjes m.b.v. het handwiel en verander, indien nodig, de steekbreedte
• naai de eerste afhechtsteken; houd de draden bij naaibegin vast
• naai het knoop-aanzetprogramma
• de naaicomputer stopt automatisch wanneer het programma is beëindigd en staat meteen weer op het begin van het programma

Reinigen

Wanneer de naaicomputer in een koude ruimte staat, moet deze ongeveer 1 uur voor gebruik in een warme ruimte worden gezet.

Verwijder de draadresten onder de steekplaat en rond de grijper regelmatig.

• zet de hoofdschakelaar op «0»
- trek de stekker van de naaicomputer uit het stopcontact van het stroomnet
• verwijder de naaivoet en naald
- open het spoelhuisdeksel aan de vrije arm
- druk de steekplaat rechtsachter naar beneden en neem hem weg
- maak de naaicomputer met het kwastje schoon
- bevestig de steekplaat

Beeldscherm en naai-computer reinigen

- reinig het beeldscherm met een zachte, vochtige doek

Grijper reinigen

aurora 430 / 440:

• zet de hoofdschakelaar op «0»
- trek de stekker van de naaicomputer uit het stopcontact van het stroomnet
• verwijder de spoelhuls
- druk de ontgrendelingshevel naar links
- klap de afsluitbeugel met de zwarte grijperbaanring naar beneden
- neem de grijper weg
- reinig de grijperbaan, gebruik geen spitse voorwerpen
- bevestig de grijper, draai indien nodig aan het handwiel, tot de grijperdrijver links staat
- sluit de grijperbaanring en afsluitbeugel, de ontgrendelingshevel moet vastzitten
• draai ter controle aan het handwiel
- zet de spoelhuls in

aurora 450:

• zet de hoofdschakelaar op «0»
• trek de stekker van de naaicomputer uit het stopcontact van het stroomnet
  • verwijder de spoelhuls
• reinig de grijperbaan, gebruik geen spitse voorwerpen
• zet de spoelhuls in

Oliën

• zet de hoofdschakelaar op «0»
- trek de stekker van de naaicomputer uit het stopcontact van het stroomnet
- breng een druppel olie in de grijperbaan aan
- laat de naicomputer even zonder garen (niet ingeregen) lopen; zo wordt verme- den, dat de stof vies wordt

Trek de stekker voor het reinigen en oliën uit het stopcontact van het stroomnet!

Gebruik voor het schoonma- ken nooit alcohol, benzine, verdunmiddel of bijtende

Reinigingsindicator

• het symbool verschijnt op het beeldscherm als de naaicomputer moet worden gereinigd/geolied (na ong. 180'000 steken)
• nadat de naaicomputer werd gereinigd, kan door twee keer op de «#»-toets te drukken het symbool worden gewist
• door een druk op de «clr»-toets kan het symbool tijdelijk worden gewist; als de naaicomputer opnieuw wordt ingeschakeld, verschijnt het symbool echter weer
• nadat het symbool voor de derde keer met «clr» werd gewist, verschijnt dit pas weer na de volgende ca. 180'000 steken

Service-indicator

• het symbool verschijnt op het beeldscherm als de naaicomputer voor een servicebeurt naar de BERNINA dealer moet worden gebracht (na ong. 2'000'000 steken)
• nadat de servicebeurt werd uitgevoerd, staat de stekenteller weer op «0», het symbool verschijnt niet meer
• het symbool kan m.b.v. de «clr»-toets tijdelijk worden gewist; als de naaicomputer opnieuw wordt ingeschakeld, verschijnt het symbool echter weer
• nadat het symbool voor de derde keer met «clr» werd gewist, verschijnt dit niet meer; de volgende verwijzing volgt pas weer bij ong. 4'000'000 steken

Milieubescherming

BERNINA voelt zich verplicht een bijdrage aan het milieubeheer te leveren. Wij streven ernaar de invloed van onze producten op het milieu tot een minimum te beperken. Derhalve verbeteren wij de vormgeving en productiemethode van onze producten voortdurend.

Indien u het product niet meer nodig heeft, verzoeken wij u om dit, rekening houdend met de milieueisen en overeenkomstig de geldende richtlijnen, weg te doen. Gooi dit product niet met het normale huishoudafval weg. Neem in geval van twijfel met uw dealer contact op.

Vermijden en verhelpen van storingen

Met behulp van de onderstaande informatie kunt u eventuele storingen van de naaicomputer zelf oplossen.

Controleer of:

• boven- en onderdraad goed ingeregen zijn
- de naald goed is ingezet, d.w.z. met de platte kant naar achteren
• de naalddikte juist is zie naald-/draadtabel blz. 18
- de naaldpunt en de naaldkolf onbeschadigd zijn
- de naaicomputer is gereinigd en draadrestjes zijn verwijderd
• de grijperbaan is gereinigd
- tussen de draadspanningsschijven en onder de veer van de spoelhuls geen draadresten vastzitten

StoringOnregelmatige steken	OorzaakBovendraad te strak/te losOnderdraad te strak/te losNaald bot, krom of van slechte kwaliteitNaald verkeerd ingezetGaren van slechte kwaliteitNaald past niet bij het garenVerkeerd ingeregenVerkeerd naaldsysteem	OplossingBovendraadspanning verminderen/verhogenOnderdraadspanning verminderen/verhogenNieuwe kwaliteitsnaald gebruiken (BERNINA)Naald met platte kant naar achteren inzettenKwaliteitsgaren gebruikenPas de naald op de dikte van het garen aanControleer het inrijgverloop van de boven-/onderdraad
Overgeslagen steken	Verkeerd naaldsysteemNaald bot, krom of van slechte kwaliteitNaald verkeerd ingezetVerkeerde naaldpuntOud garen of garen van slechte kwaliteit	Naaldsysteem 130/705H gebruiken (BERNINA)Nieuwe kwaliteitsnaald gebruikenNaald met platte kant naar achteren inzettenPas de naaldpunt aan de textiele structuur van het naaiwerk aan
Bovendraad breekt	Bovendraadspanning te strakVerkeerd ingeregenOud garen of garen van slechte kwaliteitSteekgat of grijperpunt beschadigd	Bovendraadspanning verminderenControleer het inrijgverloop van de bovendraadKwaliteitsgaren gebruikenLaat de naai-/borduurcomputer door uw BERNINA dealer controleren
Onderdraad breekt	Onderdraadspanning te strakSteekgat van de steekplaat beschadigdNaald bot of krom	Onderdraadspanning verminderenLaat de naai-/borduurcomputer door uw BERNINA dealer controlerenGebruik een nieuwe naald
Naald breekt	Naald niet goed bevestigdEr werd aan de stof getrokkenBij dik materiaal werd het naaiwerk geschovenSlecht garen met knoopjes	Draai de naaldhouderschroef goed aanTrek nooit aan de stof tijdens het naaienGebruik de juiste naaivoet bij dik materiaal (bijv. jeansvoet, nr. 8), gebruik bij dikke naden de nivelleerplaatjesGebruik kwaliteitsgaren
Naai-/borduur-computer loopt niet of langzaam	Stekker niet goed in het stopcontactNaai-/borduurcomputer loopt niet op kamertemperatuurNaai-/borduurcomputer niet aangezet	Steek de stekker goed in het stopcontactGebruik de naai-/borduurcomputer altijd bij kamertemperatuurZet de naai-/borduurcomputer aan
Het borduurproces is onderbroken	Bovendraad is bijv. gebroken, transporteur staat niet omlaag, enz.Borduursoftware/EconPC kan niet worden geïnstalleerd	Volg de aanwijzingen op het beeldschermRaadpleeg uw BERNINA dealer
Garen bij draadhevel klemt	Bovendraadbreuk	Als het garen bij draadbreuk in de draadhevel klemt, ga dan als volgt te werk:zet de hoofdschakelaar op «0»verwijder de schroef van de bovenkap m.b.v. de Torx schroevendraaierneem de bovenkap naar links wegverwijder de draadrestjesbevestig de bovenkap en draai de schroef vast

Borduren

Details van de borduurmodule

1 Borduuroppervlak
2 Borduurarm
3 Verbinding voor borduur- raambevestiging
4 Accessoirebox
5 Bevestigingspal rechts
6 Bevestigingspal midden

7 Kabel voor aansluiting aan de naaicomputer
8 Kabelhouder

Een afbeelding van het zijaanzicht (kant van het handwiel) van de naai- en borduurcomputer met de aansluitingen vindt u op blz. 9 van de handleiding van de naaicomputer.

Standaardaccessoires

Borduurraam groot, ovaal (145x255 mm) Sjabloon behorend bij borduurraam

Borduurvoet nr. 26 Assortiment borduurnaalden

(over de bovendraadklos trekken)

Borduurraam klein (voor normale werkzaamheden en borduren met de vrije arm 72x50 mm). Sjabloon blauw voor normale werkzaamheden. Sjabloon rood voor borduren met de vrije arm

Borduurraam medium (100x130 mm) Sjabloon behorend bij borduurraam medium

Borduurraam Mega-Hoop (150x400 mm) Sjabloon behorend bij Mega-Hoop

Adapter voor borduren met de vrije arm

Rechtsteekplaat 450 Rechtsteekplaat 430 / 440 QE

BERNINA borduursoftware
Koffersysteem voor naaicomputer en borduurmodule

BERNINA borduursoftware voor sierranden
Meer informatie over accessoires voor naaien, borduren en quilten vindt u in uw accessoirecatalogus of onder www.bernina.com

Adapter voor borduren met de vrije arm aansluiten

Met behulp van de adapter en de vrije arm van de naaicomputer kunnen rondgesloten delen (bijv. mouwen, broekspijpen) worden geborduurd.

Adapter aan de naaicomputer bevestigen

- schuif de adapter achter de vrije arm tegen de naicomputer, tot de bevestigingspallen in de grondplaat van de naicomputer vastzitten

Borduurmodule aan de adapter bevestigen

• zet de voorkant van de borduurmodule zo dicht mogelijk tegen de L-vormige geleider van de adapter
• schuif de borduurmodule vanaf de linkerkant langs de geleider, tot de bevestigingspallen in de grondplaat vastzitten

Adapter van de naaicomputer verwijderen

• verwijder de borduurmodule van de adapter
  • de rechter achterhoek van de adapter dient als handvat
• houd de adapter hier vast en neem hem uit de grondplaat van de naaicomputer

Borduurraam voor het borduren met de vrije arm

- het kleine, ovale borduurraam is speciaal ontworpen voor het borduren op de vrije arm

Gebruik voor het borduren met de vrije arm alleen het kleine borduurraam!

Borduurmodule aan de naaicomputer aansluiten

Borduurmodule aan de naaicomputer bevestigen

• zet de borduurmodule achter de vrije arm tegen de naaicomputer
• schuif de borduurmodule vanaf de linkerkant tegen de naaicomputer, tot de bevestigingspallen in de grondplaat van de naaicomputer vastzitten
• verwijder het pedaal

Aansluitkabel losmaken

• de kabel verbindt de borduurmodule met de naaicomputer
• trek de kabel uit de kabelhouders aan de achterkant van de borduurmodule

Kabel aan de naalcomputer aansluiten

• platte kant van de stekker naar voren
• steek de stekker in het hiervoor bestemde stopcontact aan de rechterkant van de naaicomputer

Borduurmodule verwijderen

• trek de netkabel uit het stopcontact
• pak de rechter achterhoek met de hand vast, til de borduurmodule op en schuif deze naar links weg

Kabel aan de borduurmodule fixeren

• leg de kabel over de beide kabelhouders
• druk de kabel lichtjes aan

Let er bij het aansluiten van de borduurmodule op, dat alle apparaten op dezelfde vlakke ondergrond staan!

Voordat u de naaicomputer en borduurmodule transporteert, moeten deze altijd van elkaar worden verwijderd. Transporteer de beide apparaten nooit als één geheel!

Borduurcomputer voor het borduren voorbereiden

Borduurvoet nr. 26 voor borduren

• bevestig voor het borduren borduurvoet nr. 26 aan de naaicomputer
• zet de borduurvoet omhoog, zodat het borduurraam later kan worden bevestigd

Machinenaald voor borduren

• gebruik, afhankelijk van het borduurgaren, een naald met een dikte van nr. 75 tot nr. 90
• kies een speciale borduur- of metafilnaald voor borduur- of metallicgaren
• gebruik een onbeschadigde naald
• zet de naald omhoog, zodat het borduurraam later kan worden bevestigd

- zet de transporteur m.b.v. de druktoets aan de rechterkant van de naaicomputer naar beneden

Boven- en onderdraad inrijgen

• bevestig het plaatje van schuimstof, daarna de bovendraadklos
• trek bij alle gladde borduurgarens het netje over de bovengarenklos
• de bovendraad loopt regelmatiger van de klos en kan niet in de war raken

Onderdraad inrijgen

• aurora 430 / 440 QE: rijg de onderdraad voor het borduren in de vinger van de spoelhuls
• aurora 450: rijg voor het borduren de onderdraad in de geleidingsveer van de borduurspoelhuls

Net als bij het naaien kan ook tijdens het borduren worden opgespoeld.

Garenkloshouder

Gebruik bij metallic-garen of ander speciaal garen de verticale garenkloshouder en de metallic-garengeleider (speciaal accessoire).

Draadspanning instellen / aanpassen

De draadspanning kan handmatig worden versteld.

• stel de draadspanning op 2.5 – 4.5 (aurora 430 / 440 QE) en 2.5 (aurora 450) in
• aanpassingen aan bepaalde, buitengewone materialen zijn altijd mogelijk

Indien onderdraadspoeltjes van karton worden gebruikt, kan BERNINA de steek-kwaliteit niet garanderen.

Stof in het borduurraam spannen

Bepaal het middelpunt van de stof

• bepaal het middelpunt van het borduurmotief op de ondergrondstof
  • markeer het middelpunt met een textielpotlood of kleermakerskrijt

Borduurraam uit elkaar nemen

• draai evt. de schroef (n) van het buitenste raam los
  • neem het binnenste raam weg
• de pijlmarkeringen van de beide borduurramen moeten altijd op elkaar liggen
• de pijlmarkeringen bevinden zich bij het grote en middelste borduurraam en bij de Mega-Hoop middenvoor, bij het kleine borduurraam aan de rechterzijkant

• bij elk borduurraam hoort een overeenkomstige borduursjabloon
• het borduurgedeelte is met vierkanten van 1 cm aangegeven
• het middelpunt en de hoekpunten van de middellijnen zijn van gaatjes voorzien om de gewenste markeringen op de stof te kunnen overbrengen
• leg de borduursjabloon in het binnenste borduurraam, zodat het BERNINA logo aan de voorkant (bij de pijlmarkering) ligt
• in deze positie zit de sjabloon in het binnenste borduurraam vast
• d.m.v. de vingergaatjes of de sjabloon-houders kan de sjabloon gemakkelijk uit het borduurraam worden genomen

Stof in het borduurraam spannen

• leg de stof onder het binnenste borduurraam; het midden van de sjabloon moet op het gemarkeerde middelpunt op de stof liggen
• leg de stof en het binnenste borduurraam op het buitenste borduurraam
• de pijlmarkeringen op de beide borduurramen moeten op elkaar liggen
• schuif de borduurramen in elkaar; let erop, dat de stof niet verschuift
• het binnenste en buitenste borduurraam moeten goed in elkaar passen
  • span de stof strak in het borduurraam, draai schroef (n) vast
  • verwijder de borduursjabloon

Borduurvlies

• kan net als papier worden weggescheurd
- één of twee lagen kunnen worden gebruikt
- is in verschillende kwaliteiten verkrijgbaar
- fixeer het vlies met plakspray aan de achterkant van de stof voor meer stabiliteit
- trek het overtollige vlies na het borduren voorzichtig weg
- onder grote borduurvlakken blijft het vlies onder het borduurgaren zitten

Toepassing:

• voor alle geweven en niet-rekbare stoffen

Knipvlies

• één of twee lagen kunnen worden gebruikt
• is in verschillende kwaliteiten verkrijgbaar
• fixeer het vlies met plakspray aan de achterkant van de stof voor meer stabiliteit
• knip het overtollige vlies na het borduren voorzichtig weg
  • het borduurmotief wordt niet vervormd
• onder grote borduurvlakken blijft het vlies onder het borduurgaren zitten

Toepassing:

• voor alle rekbare stoffen

• Strijk het vlies met een warm strijkijzer op de onderkant van de stof
• Strijkvlies is in verschillende kwaliteiten verkrijgbaar; let erop, dat de stof en het strijkvlies m.b.t. kwaliteit op elkaar zijn afgestemd
• gebruik strijkvlies dat gemakkelijk van de ondergrondstof kan worden weggenomen

Toepassing:

- voor alle materialen, die snel vervormen, bijv. rekbare stoffen zoals tricot, jersey, enz.

Zelfklevend vlies

• span het vlies in het borduurraam, zodat de papieren kant naar boven ligt
• scheur het papier met een spits voorwerp (evt. schaar) in en verwijder het, zodat de zelfklevende kant zichtbaar wordt
• leg de stof op de zelfklevende kant van het vlies en druk hem aan

Toepassing:

• ideaal voor delicate stoffen zoals jersey, zijde, enz.
• voor patroondelen en materiaal dat niet in een borduurraam kan worden gespannen

Let er bij zelfklevend vlies op, dat eventuele lijmresten aan de naald, steekplaat en rond de grijper worden verwijderd.

• gebruik plakspray niet direct bij de borduurcomputer
• fixeer het borduurvlies met plakspray aan de achterkant van de stof voor meer stabiliteit
• spuit de plakspray op een afstand van 25-30 cm spaarzaam op het borduurvlies
• leg de stof en het met plakspray bespoten borduurvlies helemaal glad op elkaar en druk beide lagen goed vast

Toepassing:

• rekbare en gebreide stoffen: om te verhinderen dat deze stoffen vervormen
• applicaties: fixeert applicaties exact voor het borduurproces
• gladde stoffen: verhindert dat gladde stoffen verschuiven
• kleine delen: om kleine delen, zoals zakken, kragen, enz. op het borduurvlies te fixeren

- delen, die niet in het borduurraam kunnen worden gespannen, omdat anders een afdruk ontstaat: bespuit het borduurvlies en span dit daarna in het borduurraam, fixeer de delen waarop geborduurd moet worden

Verstevigingsspray als extra hulp

• verstevigingsspray kan een dunne, los geweven stof meer stabiliteit geven
• bespuit de ondergrondstof met spray en laat hem goed drogen; strijk evt. met het strijkijzer droog
• leg altijd nog een ander vlies (bijv. wateroplosbaar vlies) onder de ondergrondstof

Toepassing:

- bij fijne, los geweven stoffen, zoals batist, dun linnen, enz.

Wateroplosbaar vlies voor langvezelige stoffen en kantwerk

• wateroplosbaar vlies ziet eruit als plastic folie
- de folie kan na het borduren met water worden uitgewassen
- wateroplosbaar folie biedt een optimale bescherming voor stoffen met lange vezels; de lussen van bijv. badstof worden niet beschadigd; het garen "verdwijnt" niet in de stof en er ontstaan geen extra lussen tussen het kantwerk
- leg de folie op de bovenkant van de stof en span alle lagen in het borduurraam
- fixeer de wateroplosbare folie evt. met plakspray
- verstevig evt. ook de achterkant van stoffen met lange vezels met het passende vlies

• span bij kantwerk één of twee lagen wateroplosbaar vlies in het borduurraam (omdat het motief niet op stof wordt geborduurd, blijft alleen het met garen geborduurde motief over)
• leg het motief na het uitwassen van het vlies plat om te drogen

Toepassing:

• voor badstof, fluweel, bouclé, enz.
• voor dunne stoffen, waarbij ander vlies zou doorschijnen, bijv. organdie, batist, enz.
• als ondergrond voor kantwerk

Wetenswaardigheden over het borduren

Keuze van het borduurmotief

• eenvoudige motieven met een gering stekenaantal zijn geschikt voor borduurwerk op fijne stoffen
• ingewikkelde, dicht geborduurde motieven (bijv. met veel kleuren en richtingsveranderingen) zijn voor middelzware en zware stoffen geschikt

Proeflapje

• maak altijd een proeflapje op een stukje van de originele stof en pas evt. kleuren, garen, naald, borduurdichtheid, enz. aan het motief aan
  • verstevig het proeflapje ook met hetzelfde vlies dat later wordt gebruikt

Motief vergroten / verkleinen

• motieven kunnen op de pc met de BERNINA borduursoftware worden vergroot of verkleind
• om een goed resultaat te krijgen, mogen de motieven niet onbegrensd worden vergroot of verkleind

Verschillende soorten steken

- basissteken vormen een onderlaag voor een motief en zorgen voor stabilisatie en vormgeving van de ondergrondstof; ze zorgen er ook voor, dat de deksteken van het motief niet zo diep in de vezels van de stof wegzinken

• valt afwisselend aan de ene en aan de andere kant in de stof, zodat het garen het motief met een zeer dichte zigzagsteek overdekt
• bladsteken zijn geschikt voor het vullen van smalle en kleine vormen en zijn ongeschikt voor het vullen van grote oppervlakten, omdat lange steken te los zijn en de stof niet goed bedekken; bovendien bestaat het gevaar, dat bij te lange steken de draden ergens blijven hangen en het borduurwerk wordt beschadigd

- vele korte, even lange steken worden in rijen, die verzet lopen, heel dicht bij elkaar genaaid; zo ontstaat een dichtgevuld oppervlak

Decoratieve steken (Fancy-Fill)

- om oppervlakten van een speciale structuur te voorzien, worden als vulling diverse decoratieve steken gebruikt

• voor dunne lijnen wordt een eenvoudige stiksteek, voor dikke lijnen een drievoudige stiksteek, een satijnsteek of een decoratieve steek gebruikt
• contoursteken worden voor afzonderlijke lijnen, voor contouren van objecten en voor randen gebruikt

• lange steken, die gebruikt worden om van een deel van het motief naar het volgende te gaan
  • voor en na de verbindingssteek worden afhechtsteken genaaid
  • verbindingssteken worden weggeknipt

Borduurgaren

Bij borduurgaren is het belangrijk, dat het garen van goede kwaliteit is (merkgaren), zodat er geen afbreuk door onregelmatigheden, draadbreuk, enz. aan het borduurwerk wordt gedaan.

Het borduurwerk krijgt vooral een mooi effect als voor de bovendraad fijn glansborduurgaren wordt gebruikt. Vele garenfabrikanten bieden een groot assortiment garensoorten en kleuren aan.

Glanspolyester

Hoogglanzend polyester is een duurzaam, breukvast en kleurecht garen, dat voor alle soorten borduurwerk is geschikt.

Viscose

Viscose is een fijne, natuurlijke vezel met zijdeachtige glans, dat voor fijn borduurwerk, dat niet veel te lijden heeft, geschikt is.

Metallic-garen

Metallic-garen is dun tot middeldik glanzend garen, dat voor speciale effecten in het borduurwerk geschikt is.

Machinenaald voor het borduren

• gebruik voor elke garensoort het juiste naaldtype
  • verwissel de naald regelmatig

Gebruik bij speciaalgaren de verticale garenkloshouder en de metallic-garengeleider (speciaal accessoire); het garen loopt beter van de klos.

Het is raadzaam een meta- filnaald 130/705H MET te gebruiken en de snelheid te reduceren.

Onderdraad

Bobbin-Fil (speciaal grijpergaren)

Bobbin-Fil is een hele zachte en lichte polyester, dat goed als onderdraad geschikt is. Dit garen zorgt voor een gelijkmatige steek aan de boven- en onderkant van de stof.

Stop- en borduurgaren

Fijne gemerceriseerde katoen, geschikt voor borduurwerk, op katoenen stoffen.

Pas de onderdraad aan de stof aan of gebruik een witte onderdraad.

Voorwaarden voor het borduren

BERNINA zet voor haar producten de in de PC-wereld reeds in gebruik zijnde USB-technologie in. Opdat u de afzonderlijke USB-apparaten van BERNINA gelijktijdig kunt gebruiken en zich geen ongewenste wisselwerkingen met andere USB-apparaten voordoen, raden wij aan van de onderstaande maatregelen nota te nemen:

• vermijd het in- en uitschakelen van het aurora borduursysteem of andere USB-apparaten in korte intervallen.
• let erop, dat tijdens het gebruik van de BERNINA borduursoftware met dongle, deze niet wordt verwijderd.
• de USB-kabel mag tijdens het borduurproces niet worden verwijderd.
• BERNINA raadt aan, bij het uitschakelen van het aurora borduursysteem altijd eerst de borduursoftware toepassing te sluiten en daarna de USB-kabel te verwijderen.
• indien u in de toekomst een USB-hub wilt gebruiken om andere USB-apparaten te kunnen bedienen, raadt BERNINA aan de USB standaardversie 2 te gebruiken.
• BERNINA raadt aan tijdens het borduren met de borduursoftware / EC on PC alle andere toepassingen te sluiten

Minimale voorwaarden

Pentium III CPU, 800MHz of hoger Windows XP Prof. en Home Service Pack 2

256MB RAM, 2 USB poorten, 8GB Hard Disk geheugen, 500MB beschikbaar geheugen,

16 Bit True Color grafische kaart

Aanbevolen voorwaarden

Pentium 4 CPU of hoger Windows XP Prof. en Home Service Pack 2

Windows Vista

512MB RAM of hoger, 2 USB poorten,

750MB beschikbaar geheugen,

32MB of hogerTrue Color grafische kaart

Het «aurora»-borduursysteem wordt via de BERNINA PC-borduursoftware en via de PC-software EC on PC direct op de Personal Computer bediend*.

* De beschrijving geldt algemeen voor PC en laptop.

Tijdens de borduurmodus mag het pedaal niet zijn aangesloten!

Om storingen tijdens het borduren vanaf de Personal Computer te vermijden, mag GEEN virusscanner zijn geactiveerd.

Als de aurora 430 / 440 QE / 450 via een USB hub met de computer is verbonden, is het mogelijk, dat bij het uitschakelen van de aurora 430 / 440 QE / 450, bij geactiveerde BERNINA borduursoftware en afhankelijk van de PC configuratie, het systeem storingen veroorzaakt. Deze zijn gemakkelijk op te lossen door de PC opnieuw te starten. Het reeds geborduurde motief kan met de functie «Borduurmotiefcontrole» en «Opgeslagen borduurpositie» (zie blz. 76) vanaf de plaats waar het proces werd onderbroken weer verder worden geborduurd.

BERNINA borduursoftware

BERNINA borduursoftware

Deze software is noodzakelijk om de borduurmotieven te openen en te bewerken (draaien, vergroten, enz.).

De instructies vindt u op de bijgesloten CD-ROM.

De PC-software EC on PC wordt automatisch samen met de BERNINA borduur-software geïnstalleerd. Met deze software kunnen de motieven in de juiste positie gebracht en geborduurd worden.

Naai-/borduurcomputer inschakelen

• zet de hoofdschakelaar op «|»
• sluit de USB-verbindingskabel op de Personal Computer en het hiervoor bestemde stopcontact aan de rechterkant van de naaicomputer (1) aan

BERNINA borduursoftware starten

- dubbelklik op het BERNINA borduursoftware symbool op uw Windows Desktop of kies Start / Programma's / PC-borduursoftware

Belangrijk Het is raadzaam alle wijzigingen aan het borduurmotief op te slaan voordat het wordt geborduurd.

Motief openen

• klik in de werkbalk op het symbool «Openen»
• het menu «Openen» wordt geopend, kies een bestand
• open het gewenste borduurmotief met een dubbelklik en bewerk het desgewenst

Borduurproces starten

• VERWIJDER EERST HET BORDUUR-RAAM
- klik op het symbool «Write to Machine» (1)
• op het geopende beeldscherm moet het aurora vakje worden geactiveerd (2)
• klik op de «OK»-knop (3)
- de software EC on PC wordt gestart - na enkele sec. is op het display van de borduurcomputer een borduurmodule-symbool zichtbaar
• borduurvoet nr. 26 wordt weergegeven
- de borduurarm beweegt = de borduurmodule wordt gekalibreerd
• bevestig het borduurraam
- de naaldstand moet met het midden van het borduurraam (sjabloon gebruiken) overeenstemmen; anders moet het borduurraam opnieuw worden ingesteld (zie blz. 77, Software EC on PC)

Het borduurproces - EC on PC

PC-beeldscherm

Borduurmotief

• het borduurmotief wordt in kleur weergegeven
• het kleinste borduurraam, dat voor het gekozen motief mogelijk en geschikt is, wordt weergegeven

- de naaldstand (gemarkkeerd door een, groen kruisje) staat bij het beginpunt van de eerste kleur

Informatie op het PC-beeldscherm

Verbinding tussen de PC en de borduurcomputer

• tijdens de datatransmissie wordt de verbinding tussen de PC en de borduur-computer gecontroleerd
• is de verbinding onderbroken, wordt dit rood gemarkeerd
• zet de muiswijzer op de rode elementen (zonder muisklik)
• er wordt een animatie gestart, die de gebruiker laat zien, dat alle kabelverbindingen gecontroleerd moeten worden

Borduurvoorwaarden

• het programma controleert of:
- de naaivoet voor het kalibreren omhoogstaat
• de transporteur omlaagstaat
• de naald in de hoogste stand staat
- de naaivoet voor het borduren omlaagstaat
- elk element, dat niet in de juiste stand staat, wordt oranje weergegeven

Voorbeeld:

• zet de muiswijzer op het oranje element (zonder muisklik)
• een animatie wordt gestart om te laten zien, hoe het element in de juiste positie moet worden gezet
• hier moet de naaivoet naar beneden worden gezet

French Border 001

187.50 mm

43.70mm

16 min (7033)

Motiefgrootte

- weergave van motiefnaam, motiefbreedte en motiefhoogte in millimeter (mm)

Borduurtijd en stekenaantal

• weergave van de totale borduurtijd van het gekozen motief in minuten
• weergave van het totale aantal steken van het gekozen motief

Kleuroverzicht

• elke kleur van het borduurmotief wordt als garenklos in de originele kleur weergegeven
• bij meer dan vier kleuren kan met de rechter scrolpijl door de anderen kleuren worden gescrold

Kleurinformatie / Kleurkeuze

• zet de muiswijzer op de gewenste kleur, de garenklos wordt vergroot en de volgende informatie verschijnt:
• garenmerk / garennummer / kleurnummer
• positie actuele kleur / totaal aantal kleuren
  • borduurtijd van deze kleur
• totaal aantal steken van deze kleur
• klik op de gewenste kleur
• de geactiveerde kleur wordt in kleur in het borduurmotief weergegeven
• het borduurraam verschuift naar het beginpunt van de gekozen kleur
• dubbelklik op een kleur = het borduurproces kan direct met deze kleur worden gestart (zie ook «Kleurvolgorde handmatig veranderen», blz. 76)

• met «F3» kan eveneens vooruit door de kleuren worden gescrold
• klik op de pijl = terug naar het kleuroverzicht

Borduurvoortgang

• reeds geborduurde kleuren worden door een lege, staande garenklos weergegeven
• de resterende totale borduurtijd en de borduurtijd van de geactiveerde kleur worden weergegeven

Als het borduurproces nu wordt gestart, wordt altijd de eerste kleur geborduurd.

De borduurvolgorde van de kleuren kan worden veranderd door middel van een dubbelklik op de overeenkomstige kleur of door het kiezen van «Borduur-motiefcontrole» zie blz. 76.

Start-/stopsymbool op het PC-beeld-scherm

- is grijs (niet geactiveerd) als het kalibre-ren niet kon plaatsvinden

- is blauw als het borduurproces kan worden gestart

• klik met de muis op het symbool

- het borduurraam verschuift = het borduurraam wordt gecontroleerd

- als het borduurraam niet of een verkeerd borduurraam werd bevestigd, wordt dit d.m.v. een animatie aan de gebruiker doorgegeven

- klik met de muis op de animatie = het basisbeeldscherm verschijnt opnieuw

- tijdens het overbrengen van gegevens van de PC naar de borduurmodule is op het display van de borduurcomputer een zandloper zichtbaar

- zodra op het display van de borduurcomputer het knipperende start-stop-symbool verschijnt, is de borduurcomputer gereed

- het proces wordt bevestigd, de animatie gesloten

- het proces wordt onderbroken, het vorige beeldscherm verschijnt

- de pijl (in plaats van het start-/ stopsymbool) geeft aan, dat d.m.v. een muisklik weer naar het basisbeeldscherm kan worden teruggekeerd

- als aan alle vereisten voor het starten is voldaan, geeft een animatie aan, dat het borduurproces nu d.m.v. een druk op de start-/stoptoets op de borduurcomputer kan worden gestart

- het borduurproces kan alleen d.m.v. de start-/stoptoets op de borduurcomputer worden gestopt

Borduurraam

• het aanbevolen borduurraam wordt geaccentueerd weergegeven
• het bevestigde borduurraam wordt d.m.v. een groene balk weergegeven
• borduurramen die niet kunnen worden gekozen, worden door een «Parkeerverbod»-symbool aangegeven
• de borduurraamgrootte wordt in mm weergegeven

Functies op het beeldscherm

Hulplijnen

1. een grote cursor, blauw kruis, geeft het midden van het borduurraam weer; bovendien wordt bij de Mega-Hoop een groen kruis voor het midden van de borduurraampositie 1 en een rood kruis voor het midden van de borduurraampositie 3 weergegeven
2. hulplijnen verschijnen, het motief kan beter in positie worden gebracht
3. de hulplijnen en de cursor verdwijnen

Zoom (4 fasen)

• per muisklik wordt de weergave van het borduurmotief naar de volgende fase vergroot
• met de vijfde klik keert u terug naar de basisstand
  • door de gebruiker te bepalen aanzicht:
• zet de muiswijzer op de zojuist verschenen pijlvakken, zonder muisklik
• het borduurmotief wordt horizontaal of verticaal verschoven
• als extra op de «Ctrl»-toets wordt gedrukt, wordt het borduurmotief sneller verschoven

Borduurraam in positie brengen

1. het borduurraam wordt verschoven tot de naald precies in het midden van het borduurraam staat, dan verschijnt in het midden van het symbool een blauwe stip
2. het borduurraam wordt verschoven tot de naald precies bij het begin van de gekozen kleur staat
3. dit proces kan ook met «F2» worden uitgevoerd

▲geeft aan, dat dit vak verschillende functies heeft; deze worden door nieuwe kliks geactiveerd.

Borduurmotief in het borduurraam plaatsen

• deze mogelijkheid is beschikbaar als de positiemodus is ingeschakeld
• zet de muiswijzer op het motief (binnen de blauwe omranding)
• de muiswijzer wisselt naar een hand
• houd de linkermuisknop ingedrukt en verschuif het borduurmotief naar de gewenste plaats
• laat de muisknop los
• als het borduurmotief buiten het mogelijkke borduurgedeelte wordt gezet, verandert de kleur van de omranding van blauw naar rood
• schakel voor een betere plaatsing eventueel de hulplijnen in

Let op:

Als bij een borduurmotief met een rode omranding op het start-/stopsymbool wordt geklikt, wordt het borduurproces niet gestart, omdat het borduurmotief niet in de gekozen positie geborduurd kan worden. Verschuif eerst het borduurmotief tot de omranding van rood naar blauw wisselt.

Borduurmotief exact in het borduurraam plaatsen

• klik met de muiswijzer op het vak = positiemodus inschakelen
• kan ook met «F4» worden ingeschakeld
• verschuif het borduurmotief met kleine stappen binnen het borduurraam naar de gewenste plaats door op de richtingspijl(en) te klikken
• met de vier pijlen op het toetsenbord kan het borduurmotief exact worden geplaatst
  • per toetsdruk verschuift het borduurmotief 0.2 mm
• als bovendien op de «Ctrl»-toets wordt gedrukt, beweegt het borduurmotief 2 mm

Eenkleurig/meerkleurig borduurmotief

• als het symbool niet is geactiveerd, worden de kleuren afzonderlijk geborduurd = standaard
• als het symbool is geactiveerd wordt het complete borduurmotief, zonder onderbreking, in één kleur geborduurd
• het borduurmotief en de kleurinformatie worden in één kleur weergegeven

Borduurraamtype controleren (bijv. bij het verwisselen van een borduurraam)

• zet de muiswijzer op de borduurarm
• de borduurarm wordt blauw
- door een muisklik op de borduurarm verschuift het borduurraam en op het beeldscherm wordt het bevestigde borduurraam weergegeven

Borduurraam verschuiven

• het borduurraam wordt blauw geaccentueerd, als de muiswijzer in het borduurraam staat
• m.b.v. een muisklik beweegt het borduurraam naar de gekozen plaats, zowel op het beeldscherm als ook bij de borduurmodule
  • de cursor geeft de naaldpositie weer

• controleer of de plaats van het motief met de positie van de stof overeenstemt
• de hoeken van de omranding zijn met cirkels gemarkeerd
• als op de cirkels wordt geklikt (met de wijzers van de klok mee/tegen de wijzers van de klok in) wordt de borduurmotief-grootte in 4 stappen gecontroleerd
• met «F5», «F6», «F7» en «F8» kunnen de hoeken eveneens worden aangeklikt
• klik bij de Mega-Hoop m.b.v. de F-toets 5-8 op de hoeken, verschuif tussen de bovenste en onderste hoeken van het borduurraam

Borduurmotiefcontrole / Kleurvolgorde handmatig veranderen

1. Borduurmotiefcontrole
   • met de pijltoetsen wordt het motief trapsgewijs afgetast
2. als bovendien op de «Ctrl»-toets wordt gedrukt, worden de stappen op min. 10 steken verhoogd
   • met «Page down = vooruit» of «Page up = achteruit» worden de stappen op 100 steken verhoogd
3. klik opnieuw op de knop = het borduurraam gaat terug naar de eerste steek van het motief

Overgeslagen kleuren worden in het borduurproces als reeds geborduurde kleuren, met een lege, staande garenklos, gekenmerkt. Deze kunnen echter nog steeds worden gekozen, door opnieuw op de knop te klikken. Als de laatste kleur hiertussen wordt geborduurd, verschijnt na het beeindigen van de kleur op het start-/stopsymbool een groen haakje. Als u met de muiswijzer hierop klikt, wordt dit gewist en andere kleuren kunnen worden geborduurd.

Opgeslagen borduurpositie

- alleen zichtbaar, als de borduurmotief-controle is geactiveerd en het borduurproces voor het actuele motief al is begonnen

Doorborduren na onderbreking van het borduurproces na een stroomstoring:

• schakel PC en borduurcomputer in
- start de BERNINA borduursoftware en EC on PC, zie blz. 71
• klik op «Borduurmotiefcontrole»
- klik op het «Pijl»-symbool dat ernaast verschijnt, het borduurraam verschuift naar de steek die het laatst werd geborduurd
- voordat opnieuw wordt gestart m.b.v. de pijltoetsen evt. enkele steken terugzetten

1. Onderbreking van het borduurproces bij draadbreuk / draadeinde

• door op het symbool te klikken verschuift het borduurraam naar de laatste steek voor de draadbreuk

• voordat opnieuw wordt gestart m.b.v. de pijltoetsen evt. enkele steken terugzetten

1. Borduurvolgorde naar wens instelbaar

- kies de functie

- klik op de gewenste garenklos

- kies de functie - klik op de gewenste garenklos

Borduurraamverplaatsing voor het inrijgen van boven- en onderdraad

- als opnieuw moet worden ingeregen, vanwege een draadbreuk of kleurwisseling, en één kant van het borduurraam staat te dicht bij de naald, kan het borduurraam worden verschoven

1. Positie:
2. klik met de muiswijzer op het symbool of druk op «F9»
3. het borduurraam verschuift naar het midden, de naald staat in het midden van het borduurraam
4. rijg de bovendraad opnieuw in
5. Positie:
   • zet de naaivoet omhoog
6. klik met de muiswijzer nogmaals op de knop of druk op «F9»
7. het borduurraam verschuift naar de positie linksachter
8. de onderdraadspoel kan worden verwisseld of opnieuw worden opgespoeld
9. door een klik op het start-/stopsymbool, de functieknop of door een druk op «F9» verschuift het borduurraam terug naar de basispositie; er kan worden doorgeborduurd
10. druk op de start-/stoptoets om verder te borduren

Voor het eerste gebruik moet de borduurmodule gekalibreerd worden.

Naald t.o.v. het middelpunt van het borduurraam controleren (alleen bij het ovale borduurraam)

• is noodzakelijk als het midden van het borduurraam niet met het aangegeven midden op het beeldscherm overeenstemt
• het borduurraam hoeft maar één keer te worden aangepast, omdat de instelling voor alle borduurraamgroottes geldt
• leg de borduursjabloon in het borduurraam

• druk op de «F12»-toets

• kies het ovale borduurraam

- plaats m.b.v. de pijltoetsen het middelpunt van de borduursjabloon precies onder de naald

- druk op de «Shift»-toets (ingedrukt houden)

- muisklik op het symbool dat nu verschijnt (naast «Borduurraam in positie brengen»)

• de afstelling wordt opgeslagen

Verbindingsfout

Als de verbinding tijdens het borduurproces wordt onderbroken, worden de PC en de kabel rood.

Mits de USB-kabel correct is aangesloten en de verbinding niet automatisch weer tot stand wordt gebracht (PC en kabel grijs), moet het volgende worden ondernomen:

- sluit EC on PC-toepassing door een klik op «Sluiten» of met «Alt + F4»

• controleer alle kabels
- zet de naaicomputer uit en weer aan
- trek de USB-kabel uit het stopcontact en sluit hem weer aan
• zet de PC uit en daarna weer aan
- start EC on PC opnieuw door een klik op «Write to Machine»
- klik op «Opgeslagen borduurpositie», zie blz. 76

Borduurraam bevestigen

Borduurraam bevestigen

• zet de naald en borduurvoet omhoog
- houd het borduurraam met de goede kant van de stof naar boven en de borduurraamkoppeling naar links vast
- schuif het borduurraam onder de borduurvoet
- druk de beide knopjes op het borduurraam naar elkaar toe
- houd het borduurraam boven de pinnen van de borduurarm
- druk het borduurraam naar beneden tot het vastzit
- laat de knopjes los

Borduurraam verwijderen

• druk de beide knopjes aan de borduurraamkoppeling naar elkaar toe
  • neem het borduurraam weg

Borduurbegin

Borduurbegin met de start-/stoptoets boven de naald

• zet de borduurvoet naar beneden
• druk op de start-/stoptoets
- de borduurcomputer borduurt ong. 7 steken en stopt automatisch
• zet de borduurvoet omhoog
• knip het draadeinde bij borduurbegin af
- zet de borduurvoet naar beneden
- druk op de start-/stoptoets om verder te borduren

Borduurproces onderbreken

• druk tijdens het borduren op de start-/stoptoets
  • de borduurcomputer stopt meteen
• de animatie die nu verschijnt, kan door een klik worden verschoven
• enkele functies kunnen nu weer worden gekozen of door een druk op de blauwe achteruitpijl kan na het basisbeeld-scherm worden teruggekeerd

Kleur afborduren

• zet de borduurvoet weer naar beneden
  • druk opnieuw op de start-/stoptoets
• alle motiefdelen van de geactiveerde kleur worden afgeborduurd
• de borduurcomputer stopt automatisch aan het einde

Verwisselen van kleur

• de borduurcomputer schakelt automatisch naar de volgende kleur om
  • verwissel het bovengaren
  • borduur met de nieuwe kleur

Draden na het borduren afknippen

• zet de naaivoet omhoog
- verwijder het borduurraam van de borduurarm
- knip de resterende draden en de verbindingsdraden dicht bij het borduur-motief af
- bij het wegnemen van het borduurraam mag de onderdraad niet te dicht bij de steekplaat worden weggeknipt, zodat het garen bij een nieuw begin niet in de war kan raken

Mega-Hoop (speciaal accessoire)

Motief openen/creëren

• een motief wordt, zoals op blz. 71 beschreven, geopend
• in de map «Mega-Hoop» kan een bestaand Mega-Hoop motief worden gekozen en bewerkt
  • er kunnen ook persoonlijke Mega-Hoop creaties worden gemaakt

Borduurproces starten

- het borduurproces wordt, zoals op blz. 71 beschreven, gestart

Verschuif de Mega-Hoop

naar positie 1:

- verschuif het borduurraam voorzichtig tot dit bij positie 1 (boven) vastzit

naar positie 2:

- trek aan of duw tegen het borduurraam tot dit bij positie 2 (midden) vastzit

Positieverandering van de Mega-Hoop

• er verschijnt een animatie, als de positie van het bm moet worden veranderd
  • zet de naaivoet omhoog
• druk op de voorste drukknop van het borduurraam en verschuif het borduurraam naar de aangegeven positie

naar positie 3:

- verschuif het borduurraam voorzichtig tot dit bij positie 3 (onder) vastzit

Borduurraampositie controleren

• beëindig de positieverandering van het borduurraam door een klik op het haakje in de animatie op het beeldscherm of door een druk op de start-/stoptoets van de borduurcomputer
• het borduurraam beweegt = de borduurraampositie wordt gecontroleerd
• zet het borduren voort door een druk op het start-/stopsymbool op het beeld-scherm

Mega-Hoop verwijderen

• verschuif het borduurraam naar positie 2
- druk de beide drukknopjes aan het borduurraam naar elkaar en neem het borduurraam weg

Bovendraad

Na het verschuiven van het borduurraam naar de nieuwe positie, moet de bovendraad, voordat verder wordt geborduurd, handmatig aan de bovendraadklos worden teruggetrokken.

Kettingborduurwerk

Een decoratieve rand kan uit verschillende kleine borduurmotieven of uit lange, met elkaar verbonden motieven bestaan. Bij kettingmotieven is het eindpunt vaak ook het beginpunt van het volgende motief. M.b.v. EC on PC kan het beginpunt zonder moeite worden gevonden, ook als de stof opnieuw moet worden ingespannen.

Voorbereiding:

Voor kettingborduurwerk wordt gewoonlijk op de stof een lijn langs de ketting gemarkeerd. Span de stof m.b.v. de sjabloon in het borduurraam; hiervoor moet de gemarkeerde lijn met een verticale lijn op de sjabloon overeenstemmen.

Borduren:

• start de borduursoftware
• open het motief
- het begin van het motief is met een stip en

het einde met een kruisje gemarkeerd

• markeer het gewenste beginpunt voor het borduurmotief op de stof
• klik op het symbool «Write to Machine», EC on PC wordt gestart

Borduurraam verschuiven

- klik in het borduurraam - het borduurraam verschuift op het beeldscherm en aan de borduurmodule naar de gekozen plaats. De met een groen kruis gemarkeerde naaldpositie verschijnt op het beeldscherm in de nieuwe positie (aangeklikte plaats = naaldpositie).

Plaats het borduurraam m.b.v. de pijlen op het toetsenbord, tot de naald precies boven de gemarkeerde plaats staat.

Borduurmotief plaatsen

- klik op de zoom-knop tot het motief goed op het beeldscherm zichtbaar is

• klik op de knop «Borduurmotief plaatsen»
• verschuif het motief tot het groene kruisje (naaldpositie) en de cirkel voor motiefbegin op elkaar liggen (zie blz. 75)

plaats het motief exact m.b.v. de pijlen op het toetsenbord

Als bij een motief het begin- en eindpunt in het midden liggen, kunnen deze met de borduursoftware opnieuw worden bepaald (zie handleiding blz. 259)

Steekoverzicht

aurora 430

29 - 44 / 66 - 150 Decoratieve steken

45 - 65 Quiltsteken

aurora 440 QE

1 - 31 Nuttige steken

1	Rechte steek	1	2	3
2	Zigzagsteek
3	Vari-overlock	4	5	6
4	Boognaad
5	Afhechtprogramma
6	Drievoudige rechte steek en zigzagsteek	7	8	9
7	Blindzoom
8	Dubbele overlock
9	Super-stretchsteek	○#	0	○clr
10	Standaardknoopsgat
11	Standaardknoopsgat smal
12	Stretchknoopsgat
13	Afgerond knoopsgat
14	Oogknoopsgat
15	Stiksteekknoopsgat
16	Ajourknoopsgat
17	Knoop-aanzetprogramma
18	Oog met zigzagsteek
19	Oog met rechte steek
20	Stopprogramma
21	Rijgsteek
22	Rimpelsteek
23	Stretch-overlock
24	Tricotsteek
25	Wafelsteek
26	Universele steek
27	Gestikte zigzag
28	Lycrasteek
29	Stretchsteek
30	Verstevigde overlock
31	Brei-overlock

32 - 63 Quiltsteken

64 - 180 Decoratieve steken

aurora 450

1 - 33 Nuttige steken

1	Rechte steek
2	Zigzagsteek
3	Vari-overlock
4	Boognaad
5	Afhechtprogramma
6	Drievoudige rechte steek en zigzagsteek
7	Blindzoom
8	Dubbele overlock
9	Super-stretchsteek
10	Standaardknoopsgat
11	Standaardknoopsgat smal
12	Stretchknoopsgat
13	Afgerond knoopsgat
14	Afgerond knoopsgat met dwarstrens
15	Oogknoopsgat
16	Oogknoopsgat met spitse trens
17	Ajourknoopsgat
18	Stiksteekknoopsgat
19	Knoop-aanzetprogramma
20	Oog met zigzagsteek
21	Oog met rechte steek
22	Stopprogramma
23	Grote vliegsteek
24	Rijgsteek
25	Rimpelsteek
26	Stretch-overlock
27	Tricotsteek
28	Wafelsteek
29	Universele steek
30	Gestikte zigzag
31	Lycrasteek
32	Stretchsteek
33	Verstevigde overlock

34 - 60 / 74 - 160 Decoratieve steken

61 - 73 Quiltsteken

Index

A

Aanschuiftafel 11

Accessoires

Borduren 60-62

Box 6

Naaien 5-7

Software 70

Adapter 62

Ajourknoopsgat 32

Automatisch knoopsgat

Automatische knoopsgatvoet 3A 5

Programmeren 55

B

Balans

In het geheugen 29

Knoopsgaten 51

Nuttige en decoratieve steken 22

Basissteek 68

Beeldscherm

Display 23

Reinigen 57

Bladsteek 68

Blindzoom

Naaien 42

Naaivoet 5

Boognaad

Naaivoet 5

Nuttige steek 30

Borduren EC on PC

Borduren met de vrije arm 62

Borduurvlies 66-67

Borduurvoet 64

Draadspanning 64

Garen 69

Naaldkeuze 19

Verstevigingsmateriaal voor

borduurwerk 66-67

Voorbereiding 64

Weergave op PC-beeldscherm 72-74

Borduurmodule

Aansluiten / verwijderen 63

Borduurraam bevestigen /

verwijderen 78

Details 59

Koffersysteem (speciaal accessoire) 61

Borduurmotieven

Enkel- of meerkleurig 75

Functions 75-77

Kiezen 71

Openen 71

Zoomen 75

Borduurproces

Starten 78

Tijdsduur 73

Zandloper 74

Borduurraam

Bevestigen / verwijderen 78

Inspannen 65

Kiezen 74

Mega-Hoop 79-80

Plaatsen 76

Sjabloon 65

Speciale accessoires 61

Stof in borduurraam spannen 65

Verschuiven 76

Weergave 74

Borduursjabloon 65

Borduursoftware 61, 70-71

Bovendraad

Inrijgen 12,64

Spanning 17,64

BSR

Activeren 45

Functions 46

Naaien 47

Quilten uit de vrije hand 46

Signaal 46

Verlaten 47

C

CFL-naailicht 11

Combinatie

Correcties 29

Inhoudsopgave 26

Nuttige / decoratieve steken 26

Contoursteek 68

D

Details

Borduurmodule 59

Naaicomputer 8,9

Doorpitsteek 44

Draadafsnijder 9, 14, 15, 16

Draadgeleiding 8

Draadhevel 8

Afdekking 8

Draadspanning

Borduren 64

Bovendraad 17

Knoopsgat 48

Knop 9

Schijf 13

Draagtas 6

Drievoudige rechte steek 34

E

EC on PC

Beeldschermweergave

op de PC 72-74

Borduurfuncties 75-77

Systeemvereisten 70

Verbindingsonderbreking 77

Elastiek vastnaaien 38

F

Functions 24-25

Afhechten 24

Alfabetten / Cijfers 25

Balans 24

Clear 24

Geheugen 24

Hekje 25

Motiefbegin 24

Motiefeinde / Motiefherhaling 25

Naaien achteruit 25

Naaldstand verzetten 24

Naaldstop 24

Snelheidsregelaar 24

Spiegelbeeld 24

Start / Stop 25

Steekbreedte 24

Steeklengte 24

Steekmotief 25

G

Garen

Informatie 18

Voor het borduren 69

Garengeleidingsschijf 5

Garenkloshouder

Horizontaal 12

Extra 13,14

Geheugen (Memory)

Alfabetten 28

Cijfers 28

Correcties 29

Display 23

Functietoetsen 24-25

Openen 26

Persoonlijk geheugen 33

Programmeren 26-28

Verlaten 29

Voorbeelden 27

Wissen 29

H

Handvat 8

Handwiel 9

Hoofdschakelaar 10

Hulplijnen 75

|

Inhoud 3

Inrijgen

Bovendraad 12,64

Onderdraad 15,64

Tweeling- / Drielingnaald 13

Instellingen

Balans 22

Draadspanning 17

Naaivoetdruk 22

K

Kantliniaal 11

Kniehevel 11

Knoop-aanzetprogramma 56

Knoopsgat

4-traps 53

5-traps 53

Automatisch 54-55

Balans 51

Draadspanning 48

Handmatig 52-53

In het langdurig geheugen 54

Informatie 48

Knoopsgatsledevoet 3A 5

Korte beschrijving 30-32

Lengtes programmeren 55

Met vuldraad 49-50

Oogknoopsgat 55

Overzicht 52

Programmeren 55

Standaard knoopsgat 55

Stretchknoopsgat 55

Transporthulp 5

Verstevigingsmateriaal 49

L

Langdurig geheugen 54

Lettertype 28

Licht (zie CFL) 11

Loepenset 7

N

Naaien

Accessoires 5-7

Achteruit 25

Functietoetsen 24-25

Letters 24, 28

Met BSR 45

Met nivelleerplaatjes 21

Speciale tekens 25

Van combinaties 26-28

Van hoeken 21

Naailicht (CFL) 11

Naaivoet

BSR 5,45

Druk 22

Standaardaccessoires 5

Verwisselen 17

Weergave 23

Naald

Boven / onder 24

Houder 8

Informatie 18, 19

Inrijgen 14

Overzichtstabel 19

Stand veranderen 8,24

Stop 24

Tweeling-/drielingnaald 13

Verwisselen 16

Voor het borduren 60, 64

Naaldsystem 18

Netkabel

Aansluiting 10

Nivelleerplaatjes 5, 21

Nuttige steken

Afhechtprogramma 36

Blindzoom 42

Drievoudige rechte steek 34

Overlock 39-40

Overzicht 83

Patchwork 41

Platte verbindingsnaad 40

Randen doorstikken 35

Rechte steek 34

Rijgsteek 42

Rits inzetten 41

Steekkeuze 29

Stoppen handmatig 37

Stopprogramma 36

Zigzagsteek 38

0

Oliën 57

Onderdraad

Accessoires 5

Borduurspoelhuls 64

Opspoelen 15

Spoel inzetten 15

Spoelhuls verwijderen 16

Onderhoud 57

Opspoelen 15

Overlock

Overlockvoet 5

Steken 30-33, 81-83

Toepassingen 39-40

Overzicht

Beeldscherm 23

Borduurmodule 59

Naaicomputer 8-9

Steken 30-32, 81-83

Functietoetsen 24-25

P

Patchwork

Patchworkvoet 5

Pedaal

Aansluiting 10

Naald omhoog-/omlaagzetten 10

Q

Quilten

Meanderquilten 44

Met BSR 45

Quiltsteken 44

Uit de vrije hand 44

R

Randen doorstikken 35

Randgeleider 5,35

Reinigen 57

Rijgsteek 42

Rits inzetten 41

S

Schuimstof plaatje 5

Snelheid

Pedaal 10

Regelaar 24

Aanzicht op beeldscherm 23

Functietoets rechts / links 24

Spoelvoorspanning

Steek veranderen

Aanzicht op beeldscherm 23

Breedte 24

Decoratieve steken 43

Knoopsgat 48

Lengte 24

Steekplaat

Bevestigen / verwijderen 20

Reinigen 57

Speciale accessoires 7,61

Steken

Aanzicht op beeldscherm 23

Kiezen 29

Overzicht 81-83

Stof

In het borduurraam spannen 65

Middelpunt bepalen 65

Naald en garen 18

Stoppen

Storingen

Opheffen 58

EC on PC 72,77

T

Tweeling-/drielingnaald

Inrijgen 13

Transporteur

Omhoog / omlaag 20

Stand 20

V

Vari-overlock 39

Veiligheidsvoorschriften 2

Verstevigde overlock 32

Verstevigingsmateriaal 49

Voor borduurwerk 66

Voorbereiden en gereedmaken

Borduurmodule 63-67

Naaicomputer 10-17

Vuldraad 49-50

Z

Zigzagsteek 38

11/03 NL 032 907 52 05
