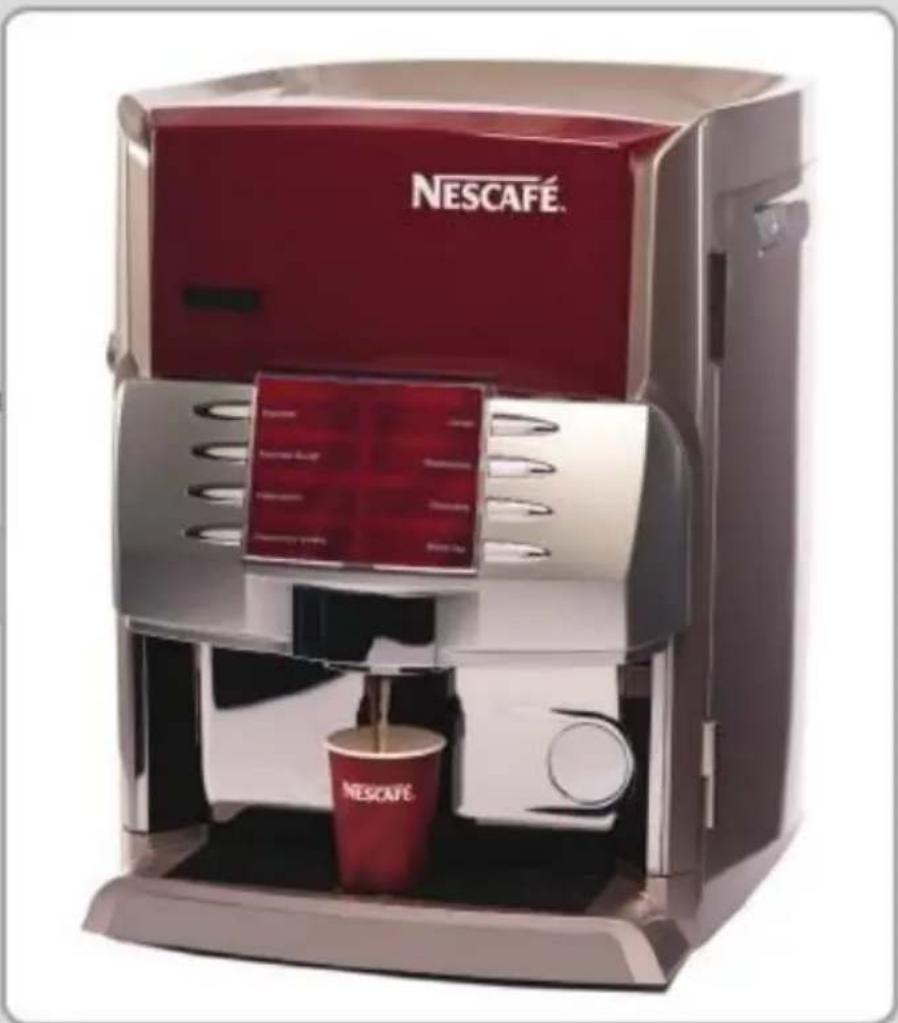

Solution 8-60 I - Koffiezetapparaat NESCAFE - Gratis gebruiksaanwijzing en handleiding

Type product	Koffiezetapparaat
Merk	Nescafé
Model	Solution 8-60 I
Afmetingen (H x D x B)	600 mm x 580 mm x 450 mm
Gewicht	35,0 kg
Elektrische aansluiting	230 V, 50/60 Hz, 1700-2000 W
Watertoevoer	Externe waterpomp of waterinlaat
Canisters	2 (verschillende maten voor koffie en andere ingrediënten)
Mixersysteem	Mengbekers, mixervinnen, uitstroompijpjes
Display	LCD-scherm met menu
Keuzepaneel	Toetsen voor dranken en programmeerfuncties
Uitschenkpunten	2 uitschenkpunten met kopjeshouder
Lekbak	Verwijderbaar rooster en lekbak
Spoelprogramma	Semi-automatisch; 3x per dag (ochtend, middag, avond)
Reinigingsfrequentie	Dagelijks, wekelijks, maandelijks, 2x per jaar
Brewer (zetsysteem)	Wekelijks reinigen; spoelprogramma met reinigingstablet
Veiligheid	Uitschakelen voor reiniging; alleen originele NESTLÉ producten en schoon water gebruiken
Onderdelen vaatwasserbestendig	Canisters, mixerbeker, uitloop, etc.
Gebruiksdoel	Professionele bereiding van koffie en andere dranken
Storingsindicaties	Display toont foutcodes (OFF 03, 6, 6A, 6B, 14)

Veelgestelde vragen - Solution 8-60 I NESCAFE

Hoe zet ik een drank klaar met de Nescafé Solution 8-60 I?

Plaats een kopje in het midden van de kopjeshouder. Druk op een keuzetoets voor de gewenste drank. De toets licht op en de uitgifteruimte wordt verlicht. Wacht tot de keuzetoetsen weer oplichten en een signaal klinkt; de drank is dan klaar.

Hoe voer ik een spoelprogramma uit?

Zet een bakje van minimaal 0,5 liter op de lekbak. Houd toets 4 en 8 gelijktijdig enkele seconden ingedrukt. Het spoelprogramma start en spoelt de mixers. Verwijder daarna het spoelwater.

Wat moet ik doen als de machine overloopt?

Controleer of het uitstroompijpje, de mengbekers en de overloopslang correct zijn gemonteerd. Zorg dat de mixerafdichting aanwezig is. Monteer onderdelen indien nodig opnieuw.

Hoe reinig ik de canisteruitloop?

Open de deur, sluit de canisteruitloop en reinig deze met een borstel. Sluit de canister bij het vullen en open deze na terugplaatsen. Reinig de canister volgens het schema (elke dag: C, elke week: D).

Kan ik onderdelen in de vaatwasser doen?

Ja, de canisters, doseerwormen, mengbekers en andere onderdelen zijn vaatwasserbestendig. Zorg dat ze volledig droog zijn voordat u ze terugplaatst om verstopping te voorkomen.

Wat betekent de foutcode OFF 6A in het display?

Deze fout geeft aan dat er geen watertoevoer is. Schakel de externe waterpomp in of controleer de watertoevoer.

Hoe reinig ik de brewer (zetsysteem)?

Schakel de machine uit. Open de deur, plaats een opvangbakje onder de uitlooppunten en activeer de deurschakelaar. Druk op de programmeertoets, kies optie 4 (CLEAN) en toets 8 voor uitgebreid spoelen. Voeg een reinigingstablet toe in het brewerhuis en wacht tot het programma klaar is.

Hoe vaak moet ik het apparaat doorspoelen?

Het wordt aangeraden om driemaal per dag een spoelprogramma uit te voeren: 's ochtends, 's middags en 's avonds.

Welk water moet ik gebruiken?

Gebruik altijd schoon en vers water. Het apparaat hoort alleen met vers en schoon water gebruikt te worden voor constante kwaliteit.

Wat zijn de afmetingen en het gewicht van de machine?

Hoogte: 600 mm, diepte: 580 mm, breedte: 450 mm. Het gewicht is 35,0 kg.

GEBRUIKSAANWIJZING Solution 8-60 I NESCAFE

Gebruikershandleiding

1

Schakel altijd dit apparaat UIT voor dat aan het reinigen hiervan begonnen wordt.

Volg de schoonmaak-

Instructies zoals

beschreven in deze

handleiding.

Bij twijfel: raadpleeg deze handleiding.

Was handen voor aanvang reinigingswerkzaamheden.

Bij gebruik van chemicaliën draag handschoenen.

Gebruik schone en

voedselveilige schoonmaak

hulpmiddelen.

ATTENTIE: Om zeker te zijn van kwaliteit en veiligheid, gebruik uitsluitend

NESTLÉ PROFESSIONAL producten en schoon vers water

Tijdens gebruik dient de deur van dit apparaat gesloten te zijn.

SPECIFICATIES:

Elektrische waarden: 230 V / 50Hz-60Hz - 1700W to 2000W

Afmetingen-gewicht: Hoog: 600mm · Diep: 580mm · Breed: 450mm · Gewicht: 35.0kg

BASIS ONDERDELEN VAN DEZE MACHINE

2

1. Voor en zijpanelen
2. Zijpaneel
3. Display
4. Keuzepaneel
5. Pre-selectie (optie)
6. Kopjeshouder
7. Lekbak en rooster
8. Electrische aansluiting
9. Hoofdschakelaar
10. Waterinlaat
11. Deurschakelaar A en houder B
12. Bovenklep
13. Canisters
14. Programmeerknop
15. Slot programmeer stick
16. Mixers
17. Uitschenkpunten
18. Canisteruitloop

2

BASIS ONDERDELEN VAN DEZE MACHINE

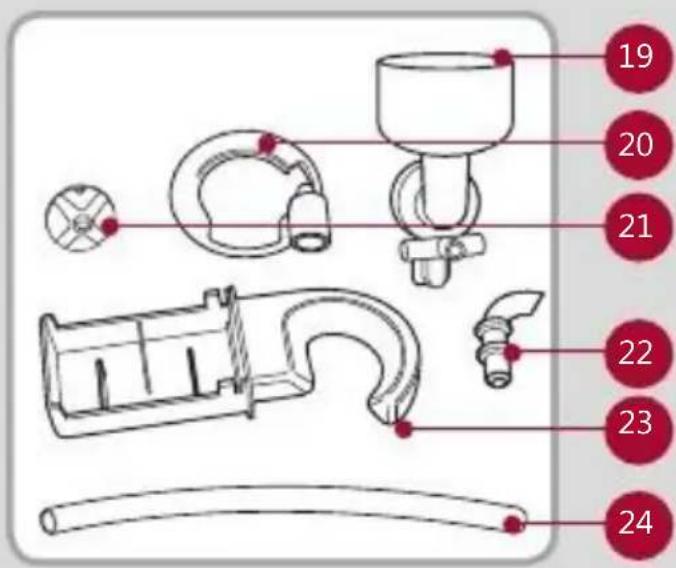

Mixersysteem onderdelen

1. Mengbeker, mixbeker (1 behuizing en bevestiging
2. Water inlaat (los onderdeel)
3. Mixervin
4. Uitstroompijpje
5. Stoomafzuighuis
6. Uitloopslang

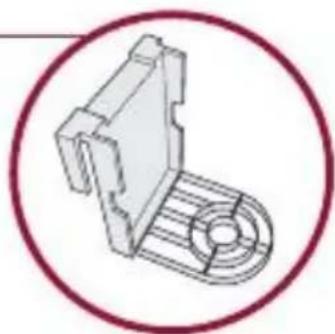

Clip deurschakelaar

1. Clip deurschakelaar

Programmeer paneel

1. Programmeer-knop
2. Slot rogrammeer stick

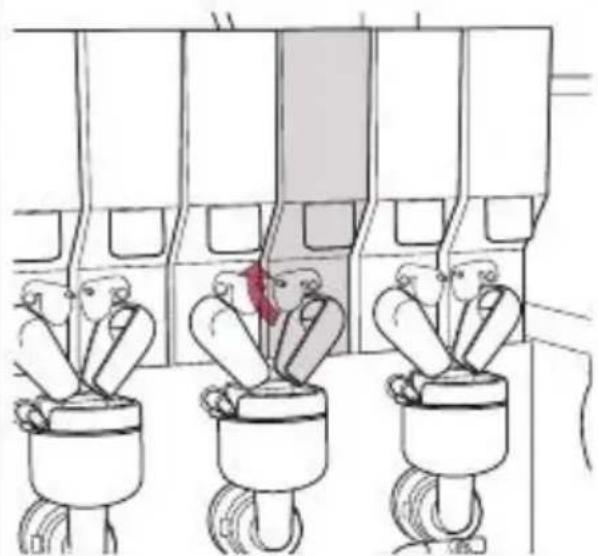

1. Sluit de canisteruitloop en neem de canister uit de machine, door deze iets op te tillen en naar voren te bewegen.

1. Klop eerst resterende product in de canister los, zodat deze zich naar onderzijde verplaatst.

1. Vul de canister met betreffende ingrediënt tot ongeveer 1cm onder de rand.

1. Sluit de canister met de deksel

2. Schud om product te verdelen.

3

1. Plaats de canister terug (Let op de overbrenging naar de ingrediëntmotor).

1. Sluit de deur en controleer de werking door het tappen van een test consumptie.

BEREIDEN VAN EEN DRANK

4

DIT APPARAAT HOORT ALLEEN GEBRUIKT TE WORDEN MET VERS EN SCHOON WATER OM ZEKER TE ZIJN VAN CONSTANTE KWALITEIT VAN HET EINDPRODUCT.

1. Plaats een kopje of beker in het midden van de kopjeshouder.

2. Kies een drank d.m.v. een keuzetoets.

3. De gekozen toets licht op en de anderen zullen uit gaan.

4. De uitgifteruimte wordt verlicht d.m.v. knipperde Led's. In het display staat de naam van de gekozen drank. Wanneer de gekozen drank klaar is zullen de keuzetoetsen weer oplichten.

5. Wanneer de keuzetoetsen weer oplichten, klinkt een signaal als teken dat uw gekozen drank klaar is.

5

DOORSPOELEN

VOORZICHTIG HEETWATER!

IN DE MORGEN, MIDDAG EN AVOND (3x / DAG) Semi automatisch spoelprogramma.

1. Plaats een bakje(min 0.5 liter) op de lekbak om het doorspoelwater in op te vangen.

2. Het spoelprogramma wordt gestart en spoelt de mixers.

3. Houd toets 4 en 8 gelijktijdig enkele seconds ingedrukt.

4. Verwijder het spoelwater.

REINIGEN BREWER: zie hoofdstuk 10

REINIGEN & HYGIENE PROCEDURES

6

SCHAKEL HET APPARAAT UIT VOORDAT U BEGINT MET REINIGEN.

WAS WAS UW HANDEN MET WATER EN ZEEP VOORDAT U BEGINT MET HET REINIGEN EN VULLEN VAN DIT APPARAAT. GEBRUIK SCHOON EN VERS WATER VOOR HET REINIGEN EN VULLEN.

Materialen: Papieren handdoeken, borstel en schoonmaakmiddelen.

Voorbereiding:

1. Los schoonmaakmiddel op. (voedselveilge oplossing)
2. Dompel alle gedemonteerde onderdelen gedurende 15 minuten in deze oplossing.
3. Spoel deze af met schoon water en droog deze af voor het terugplaatsen.

ELKE 24 UUR

Handmatige schoonmaakhandeling.

A. Canisteruitloop:

1. Open de deur.

2. Sluit de canisteruitloop en reinig deze met een borstel.

Sluit de canister elke keer bij het vullen en open deze weer na het terugplaatsen.

1. Reinig canister volgens schema. Zie tabel op pagina 14.

2. Reinig met schoon water, droog goed af voordat deze teruggeplaatst worden.

Wees er zeker van dat canisteronderdelen droog zijn voordat deze teruggeplaatst worden!!!

Is dit niet het geval dan zal dit vervuiling en verstopping tot gevolg hebben. OPMERKING: Al deze onderdelen zijn vaatwasser bestendig.

6

REINIGEN & HYGIENE PROCEDURES

SCHAKEL HET APPARAAT UIT VOORDAT U BEGINT MET HET REINIGEN.

WAS UW HANDEN MET WATER EN ZEEP VOORDAT U BEGINT MET HET REINIGEN EN VULLEN VAN DIT APPARAAT. GEBRUIK SCHOON EN VERS WATER VOOR HET REINIGEN EN VULLEN.

Materialen: Papieren handdoeken, borstel en schoonmaakmiddelen.

ELKE 24 UUR

Handmatige schoonmaakhandeling.

B. Mixersysteem

OPMERKING: Let er op dat bij het terugplaatsen van de onderdelen:

1/ A in lijn staat met de platte zijde van de mixermotoras.

2/ B de slang op de juiste mixeruitloop is geplaatst.

1. Open de deur.
2. Sluit de canisters en neem deze uit het apparaat.

3. Draai ring A naar rechts om om mixer te ontgrendelen. Neem onderdeel B, C tegelijk los.

4. Neem onderdeel D los.

5. Neem onderdeel E los van de mixermotoras F. U kunt onderdeel D hiervoor als hulpmiddel gebruiken. verwijder de 'O'-ring.

6. De slang welke op onderdeel B gemonteerd is kunt u laten zitten.

7. Reinig de mixers volgens schema. Zie tabel op pagina 14.

8. Reinig mixeronderdelen met schoon water en droog deze voor het terugplaatsen.

9. Reinig mixermotoras F met heet water voordat u de mixer- onderdelen terugplaatst.

REINIGEN & HYGIENE PROCEDURES

SCHAKEL HET APPARAAT UIT VOORDAT U BEGINT MET HET REINIGEN.

WAS UW HANDEN MET WATER EN ZEEP VOORDAT U BEGINT MET HET REINIGEN EN VULLEN VAN DIT APPARAAT. GEBRUIK SCHOON EN VERS WATER VOOR HET REINIGEN EN VULLEN.

Materialen: Papieren handdoeken, borstel en schoonmaakmiddelen..

ELKE 24 UUR

Handmatige schoonmaakhandeling.

C. Uitgifteruimte en externe onderdelen

1. Open de deur.
2. Reinig deze volgens schema.

Zie tabel op pagina 14.

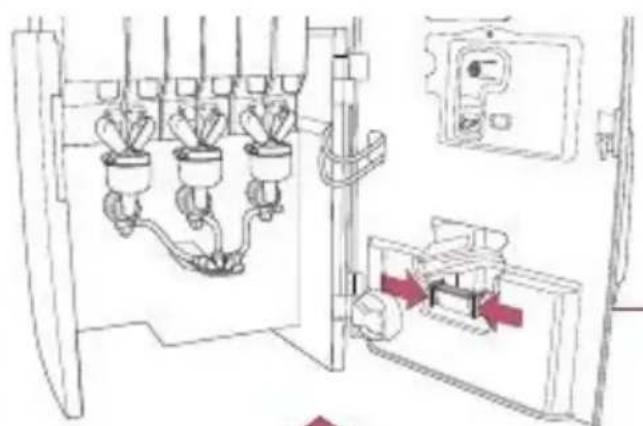

D. Lekbak en kopjeshouder

1. Leeg de lekbak.
2. Klik de kopjeshouder los en neem deze uit.
3. Reinig en droog deze onderdelen en plaats ze terug.
   Reinig deze volgens schema. Zie tabel op pagina 14.

Materialen: Papieren handdoeken, borstel en schoonmaakmiddelen.

WEKELIJKS / MAANDELIJKS

Voor diverse onderdelen, zie tabel op pagina 14.

2 X PER JAAR

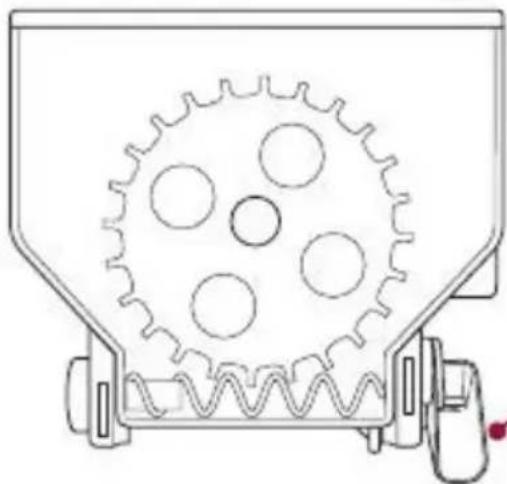

Ingrediënt canister.

1. Demonteer de onderdelen: canister, wiel, doseerworm en productuitloop, etc.

2. Reinig deze onderdelen volgens schema. Zie tabel op pagina 14.

OPMERKING: Let op dat de canisteronderdelen op de juiste plaats teruggezet worden:

• 2 verschillende canister maten
• 2 verschillende product uitloop maten
• 2 verschillende maten doseerwormen.( klein voor koffie/groot voor andere producten)
  OPMERKING: Om zeker te zijn van een constante In-Cupkwaliteit, is terugplaatsen van de juiste onderdelen noodzakelijk.
  OPMERKING: AI deze onderdelen zijn vaatwasser bestendig.

SIGNAAL	MOGELIJKE OORZAAK	OPLOSSING
1. Machine loopt over	- Uitstroompijpje verkeerd gemonteerd verkeerde uitlooptuit op mixbeker gekozen- Mengbekers verkeerd gemonteerd- Mixerafdichting mist- Overloopijp verkeerd gemonteerd	- Controleer dit en monteer deze opnieuw- Controleer deze en monteer opnieuw- Controleer afdichtingen- Monteer overloopijp opnieuw
2. Stroring OFF "03" in display	- Lekbak vol	- Leeg lekbak
3. Storing OFF "6" in display	- Vultijd boiler verstreken	- Controleer watercircuit / lekkages
4. Storing OFF "6A" in display	- Water OFF, geen water	-Schakel water ON (externe water pump)
5. Storing OFF "6B" in display	- Doseerd water zonder dat keuze is gemaakt	- Controleer watercircuit / lekkages
6. Storing OFF "14" in display	- Vult geen water bij	- Controleer watercircuit
7. No beverage dispensed	- Mengbeker of slangen verstopt- Canister(s) leeg- Machine staat niet op ON	- Demonteer mixersysteem reinig deze en plaats. onderdelen terug- Vul canister(s) met product(en)- Controleer of de machine is aangesloten op elektriciteit- Controleer of de deur goed gesloten is- Controleer of de hoofdschakelaar op ON staat

Voor alle andere storingen: Bel uw service provider.

REINIGINGS OVERZICHT

ONDERDEEL	Elke dag	Elke week	Elke maand	2 x per jaar
Canisteruitloop	C		D
Mixerafzuighuis mengbeker / mixerhuis mixervin en slangen	C	D
Drank uitgifteruimte en verdure buitenkant van het apparaat	C		D
Kopjeshouder, lekbak en lekbakrooster	C		D
Ingrediënt canister				D

C: REINIGEN D: DESINFECTEREN
OPMERKING: Onderdelen eerst reinigen dan desinfecteren.

REINIGEN BREWER: zie hoofdstuk 10

10

Brewer doorspoelen

1. Open de deur
2. Plaats opvangbakje onder uitlooppunten
3. Activeer de deurschakelaar.
4. Druk op de programmeertoets

Op het display verschijnt:

1 = PROGR 2 = DATA 3 = VRIJ 4 = CLEAN

1. Druk op toets 4

Op het display verschijnt:

REINIGING

1-2-3

8=HC

Toets 2 = doorspoelen mixer 1

Toets 3 = doorspoelen mixer 2

Toets 8 = uitgebreid doorspoelprogramma brewer

Werp pas nu reinigingstablet in het brewerhuis en druk nogmaals op toets 8. Wacht tot het spoelprogramma voltooid is.

Brewer reinigen Wekelijks

1. Verwijder de droesbak
2. Draai nylon moer los
3. Beweeg vergrendeling omhoog
4. Neem de brewer los door deze iets op te tillen

1. Reinig de brewer( afspoelen met warmwater)
2. Hierna brewer goed droogmaken
3. Plaats brewer weer terug LET OP: verdraai mechanisme kwartslag naar rechts
4. Draai voorzichtig nylon moer vast ( eerst naar links tot deze klikt, dan naar rechts tot hand vast)
5. Activeer deurcontact
6. Neem test consumptie

10

Brewer

10

Zetsysteem
