Compact One - Koffiezetapparaat NESCAFE - Gratis gebruiksaanwijzing en handleiding

Type apparaat	Koffiezetapparaat
Merk	Nescafé
Model	Compact One
Afmetingen (h x b x d)	69 x 26 x 32 cm
Elektrische aansluiting	230V / 16A of 400V / 16A (3 fase)
Boiler inhoud	6 liter
Waterdruk	Min. 2 atm, max. 6 atm
Capaciteit	Tot 700 kopjes per uur
Gebruiksmogelijkheden	Per kopje of per kan
Smaakinstelling	Instelbare dosering en volume per keuzetoets
Display	LCD met symbolen voor kopje, kan, maatschepje, temperatuur, waterniveau
Speciale functies	Servicetoets, aanpasbare toetsen, tellerstanden, spoelprogramma
Dagelijks onderhoud	Reiniging van trechters, mixerhuis, mengkom, lekbak en uitgifteruimte
Preventief onderhoud	Wekelijkse reiniging van mixersysteem en lekbak
Veiligheid	Beveiliging tegen droogkoken, overlopen, thermische beveiliging, resetknop
Wateraansluiting	Stoppenkraan, terugslagklep, muurplaat 12" of 3/8"
Garantie	Raadpleeg de documentatie bij het apparaat

Veelgestelde vragen - Compact One NESCAFE

Hoe zet ik een kopje koffie met de Nescafé Compact One?

Plaats een kopje op de kopjeshouder en druk op de keuzetoets met het kopjesymbool. Het display toont het kopje en de bereiding start. Het symbool verdwijnt wanneer de koffie klaar is.

Hoe gebruik ik de kan voor meerdere kopjes?

Klap de kopjeshouder omhoog en plaats een kan onder de uitloop. Druk op een kannentoets en selecteer 'Koffie' of 'Heet water'. Het display toont zowel het kan- als kopjesymbool. U kunt de bereiding onderbreken met de STOP-toets.

Hoe stel ik de koffiesterkte in?

Druk op de ADJ-toets in de servicemodus. Selecteer de gewenste keuzetoets. Het display toont 'Pr. 1 + getal' voor de dosering. Gebruik de STEP-toets om de dosis aan te passen en bevestig met SET.

Wat betekenen de symbolen op het display?

Kopje: Bereiding per kopje. Kan: Bereiding per kan. Maatschepje: Smaakinstelling. TEMP: Te lage temperatuur. Kraan: Te laag waterniveau. Het informatieveld toont normaal de temperatuur.

Hoe reinig ik het apparaat dagelijks?

Zet de hoofdschakelaar op '0'. Verwijder de trechters, mixerhuis en mengkom. Reinig alle onderdelen in heet water en droog ze goed. Plaats alles terug, leeg de lekbak en voer een spoelprogramma uit via de CLEAN-toets.

Wat moet ik doen als het kraansymbool knippert?

Dit duidt op een te laag waterniveau in de boiler. Controleer of de watertoevoer open is, of er knikken in de slang zitten en of de waterfilter niet verstopt is. Druk daarna op 'Heet water' om te resetten.

Hoe voer ik een spoelprogramma uit?

Druk op de CLEAN-toets in de servicemodus. Het display toont 'CLEAN' en het programma start automatisch. Wanneer 'CLEAN' verdwijnt, is het spoelen voltooid en keert u terug naar 'SERVIC'.

Hoe stel ik de tellerstanden in?

Druk op de READ-toets in de servicemodus. Het display toont de totale tellerstand. Druk op een individuele keuzetoets om de teller voor die keuze te zien. Herhaal voor andere toetsen. Druk op STOP om te eindigen.

Hoe schakel ik het apparaat uit?

Druk op de SERVICE-toets tot 'SERVIC' verschijnt. Druk daarna op de ON/OFF-toets. Het display toont 'OFF'. Het apparaat blijft in stand-by. Om in te schakelen, herhaal de stappen en druk op ON/OFF tot 'ON' verschijnt.

Waar bevindt de servicetoets?

De servicetoets bevindt zich aan de binnenzijde van de deur van het apparaat. Druk deze in om de servicemodus te openen of te sluiten.

GEBRUIKSAANWIJZING Compact One NESCAFE

Gebruikers handleiding

Handig formaat, grote prestaties

De Nescafé Compact One. Een fraaie machine. Compact van formaat en in staat tot grote daden. Lekkere koffie, razendsnel, voor kop of kan. Tot maar liefst 700 kopjes koffie per uur. Slechts één druk op de knop en klanten en medewerkers krijgen een overheerlijke kop koffie met een romig crème-laagje. Met de Nescafé Compact One haalt u smaak, gemak en snelheid in huis. En biedt u iedereen, op elk moment van de dag, de lekkerste verse koffie.

INHOUD

Pagina

1. Waarschuwing 1
2. Technische specificaties 2
3. Benaming componenten 3
4. Uitleg display-symbolen 4
5. Gebruik per kopje of glas 5
6. Gebruik per kan 6

7. Bijzondere functies 7

8. Volume per keuze

9. Smaak per keuze

10. Aantal per kan

11. Tellerstanden 9

12. Doorspoelen 10

13. On / Off 11

14. Dagelijks onderhoud 12

15. Preventief onderhoud 13

16. Hulp bij eventuele storingen

Onderhoudsfiche

14

15

1. WAARSCHUWING

• Dit apparaat doseert heet water van 95° C.
• Voordat U het apparaat gaat schoonmaken zet dan de hoofdschakelaar (12) op "0"

Noot : De hoofdschakelaar schakelt alleen de besturing, niet het 220/380 volt circuit.

Elektrische aansluiting : 230 volt / 16 amp.

400 volt / 16 amp. (3 fase)

Boiler inhoud : 6 ltr.

Maten - hoogte : 69 cm.

breedte : 26 cm.

diepte : 32 cm.

Wateraansluiting : druk min. 2 atm. - max. 6 atm.

: stopkraan - terugslagklep - muurplaat 1/2 " of 3/8".

Beveiligingen : tegen droogkoken.

: tegen overlopen.

: radio ontstoord.

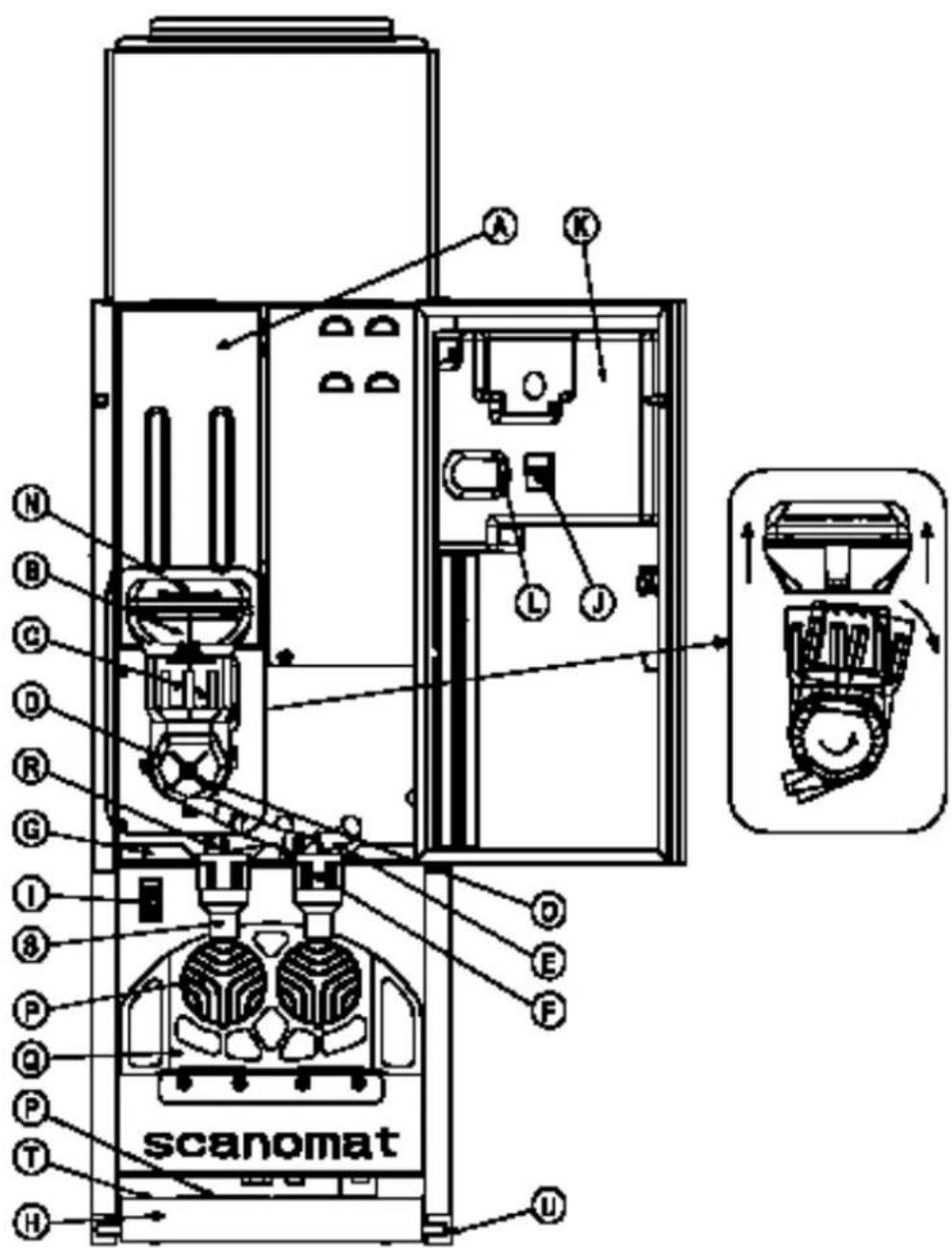

3. BENAMING COMPONENTEN

1. Grondstofhouders (A)
2. Servicestoets (L)
3. Deksel mixersysteem (N)
4. Trechter mixersysteem (B)
5. Mengkom (C)
6. Mixerhuis (D)
7. Mixervin (O)
8. Slang naar kniestuk (E)
9. Kniestuk (R)
10. Houder kniestuk (F)
11. Mixerplateau (G)
12. Hoofdschakelaar (I)
13. Rooster lekbak (P)
14. Lekbak (H)
15. Verstelbare pootjes (U)

Reset-knop = rode knop achterzijde apparaat

Alarm te lage temperatuur

Alarm te laag waterniveau

Informatie veld

Symbool kopje

Symbool maatschepje

Symbool kan

ON Apparaat is in gebruik.( display verlichting brandt )

OFF Apparaat is buiten gebruik ( blijft wel op temperatuur en displayverlichting is uit )

INFORMATIE VELD In normale toestand wordt hier de temperatuur weergegeven.

KOPJE

Verschijnt

tijdens

het tappen van een kopje

MAATSCHEPJE

Veschijnt tijdens het afstellen van de sterkte.

KAN Verschijnt tijdens het tappen van een kan.

TEMP (symbool) Verschijnt als de temperatuur te laag is.

KRAAN (symbool) Verschijnt als het waterniveau in de boiler te laag is.

5. GEBRUIK PER KOPJE OF GLAS

• Plaats een kopje of glas op de daarvoor bestemde houder.
• Druk op de keuzetoets met het kopje-symbool. Op het display verschijnt het kopje-symbool, bereiding wordt gestart. Als het kopje-symbool verdwijnt is de bereiding voltooid.

6. GEBRUIK PER KAN

• Klap de kopjeshouder omhoog.
• Plaats een kan op de daarvoor bestemde ruimte.
  • Druk op een kannentoets.
• Druk op de toets "KOFFIE" of "HEET WATER". Op het display verschijnt het kan en kopje-symbool, bereiding wordt gestart. Als het kan en kopje-symbool verdwijnt is de bereiding voltooid.

Noot ! : Tijdens het tappen van een kan is het altijd mogelijk dit proces te onderbreken d. m. v. de STOP toets in te drukken.

7. BIJZONDERE FUNCTIES

Voor het toegang krijgen tot de bijzondere functies moet eerst de SERVICE-TOETS ingedrukt worden.

(de service-toets bevindt zich aan de binnenzijde van de deur)

Op het display verschijnt "SERVIC".

Om de bijzondere functies te verlaten moet wederom de SERVICE-TOETS ingedrukt worden.

Afstellen individuele keuzetoetsen

1. Druk op de ADJ. toets. Op het display verschijnt "ADJUST".
2. Druk op de te wijzigen keuzetoets. Op het display verschijnt “ CUP + getal ”. Dit getal geeft het volume weer.
3. Druk op de STEP ( of ↑ - ↓ ) toets om het getal te wijzigen. Dit beïnvloedt alleen het volume, niet de smaak.
4. Druk op de SET toets. Op het display verschijnt "Pr. 1 + getal". Dit getal geeft de dosering aan van produkt 1 Produkt 1 is de grondstof die het eerst gedoseerd wordt en Pr. 2 wat als tweede gedoseerd wordt, enz.
5. Druk zonodig op de STEP ( of ↑ - ↓ ) toets om het getal te wijzigen.
6. Druk op de SET toets. Is er maar 1 produkt van toepassing dan verschijnt er op het display, "SERVIC". Zijn er meerdere grondstoffen van toepassing dan verschijnt er op het display "Pr. 2 + getal".
7. Herhaal vanaf punt 5. enz. tot dat er "SERVIC" in het display verschijnt.

Afstellen aantal kopjes per kan

1. Druk op de ADJ. toets. Op het display verschijnt "ADJUST".

2. Druk op de te wijzigen kannentoets. Op het display verschijnt “ CUP + getal ”. Dit getal geeft het aantal kopjes per kan aan.

3. Druk op de STEP ( of ↑ - ↓ ) toets om het getal te wijzigen.

4. Druk op de SET toets. Op het display verschijnt weer "SERVIC".

8. TELLERSTANDEN

1. Druk op de READ toets. Op het display verschijnt de " TOTAAL-TELLERSTAND ".
2. Druk op een individuele " KEUZE " toets. Op het display verschijnt de " TELLERSTAND VAN DIE KEUZE ".
3. Druk op de volgende individuele " KEUZE-TOETS ".enz. enz.
4. Eindig met het drukken op de "STOP" toets. Op het display verschijnt "SERVIC".

9. DOORSPOELEN

Druk op de CLEAN toets.

Op het display verschijnt "CLEAN". Er start nu een automatisch spoelprogramma.

Als “ CLEAN “ uit het display verdwenen is verschijnt er weer “ SERVIC “ in het display en is het spoelprogramma voltooid.

10. ON / OFF

Het apparaat buiten gebruik zetten, "OFF".

1. Druk op de SERVICE-TOETS.

Op het display verschijnt "SERVIC".

1. Druk op de ON / OFF toets.

Op het display verschijnt "OFF".

Het apparaat is nu niet te gebruiken, maar blijft wel " STAND BY ".

Het apparaat in gebruik zetten, "ON".

1. Druk op de SERVICE-TOETS.

Op het display verschijnt "SERVIC".

1. Druk op de ON /OFF toets.

Op het display verschijnt " ON ".

Het apparaat is nu normaal te gebruiken.

11. DAGELIJKS ONDERHOUD

1. Zet de hoofdschakelaar (12) op "0".
2. Neem trechters (4) van de mixers.
3. Neem mixerhuis (6) en mengkom (5) los d. m. v. deze naar rechts te draaien en dan naar U toe te trekken.(zie tekening)
4. Neem mixerplateau (11) los.
5. Reinig al deze onderdelen in heet water en droog deze. Let er op dat de trechters (4 ) goed gedroogd zijn !!!
6. Plaats mixerhuis (6) en mengkommen (5) weer terug.
7. Plaats trechters (4) terug.
8. Plaats mixerplateau (11) terug.
9. Vul zonodig de grondstofhouders (1).
10. Leeg en reinig de lekbak (14).
11. Reinig de uitgifteruimte.
12. Zet de hoofdschakelaar op " 1 ".
13. Plaats een bakje onder de tappunten.
14. Spoel het apparaat door en controleer of er geen lekkages zijn. Het spoelprogramma is te onderbreken d. m. v. op de "STOP" knop te drukken.

12. PREVENTIEF ONDERHOUD

1. Neem de grondstofhouders (1) uit het apparaat. (A)
2. Reinig het plateau zonodig.
3. Leeg zonodig de grondstofhouder en controleer of er geen klontvorming is ontstaan.
4. Plaats de grondstofhouders (1) terug. (A)
5. Vul zonodig de grondstofhouders (1). (A)

Probleem	Mogelijke oorzaak Oplossing
Doet niets
Wel tekst op display en geen verlichting	Apparaat staat ‘OFF’ Druk op de SERVICE TOETS.Op de display verschijnt ‘SERVIC’. Druk op de ON/OFF toets.
Geen tekst op de display en geen verlichting	Hoofdschakelaar staat ‘OFF’	Zek de hoofdschakelaar ‘AAN’
Geen spanning op stopcontact		Controleer of er spanning is.
Kraansymbool knippert W	Waterniveau boiler te laag.Knik op waterslang.Kraan dicht / waterfilterUitgifte blijft druppelenThermisch uitgeschakeld	Controleer deze punten en toets ‘HEET WATER’
Termperatuursymbool knippert	Watertemperatuur te laagThermisch uitgeschakeldWaterniveau te laag.	Druk op de ‘RESET’ knopDruk op de ‘RESET’ knopToets ‘HEET WATER’
Dubbele piep bij keuze Een van de toetsen blijft plakken		Toets alle keuzetoetsen een paar maal (ook de blinde).
Mixer
Vervuild of verstopt Afzuigsysteem werkt niet goed Controleer dit (roostertje achterzijde) en reinig deze zo nodig.
Lekt Mixerhuis scheef gemonteerd of niet goed aangedrukt		Haal het mixergedeelte los en monteer deze opnieuw
‘O’ ring zit los of scheef Controleer en corrigeer dit zo		nodig
Doseringen
Onregelmatig Canisters lo	pen te zwaar of zijn vervuild.Bij het vullen zijn ingrediënten naast de canisters gekomen.	Controleer deze punten en reinig zo nodig de canisters

SCANOMAT

ONDERHOUDSFICHE

Dagelijks onderhoud

1

Open de deur. Schakel over op de stand "Service" door op de binnenkaop te drukken.

2

Controleer of de stand "Service" op het scherm verschijet. Plaats een kan onder alle productuitgangen. Druk op de knop "Clean" en herhaal tot u helder water hebt.

3

Drak na het spoelen opnieuw op de knop "Service". De temperatuur verschijst terug op het scherm.

Wekelijks onderhoud

1

Open de deur van het toestel. Kantel het bovendeel van de trechter.

2

Verwijder de goedertrechter door hem naar rechts los te klikken.

3

Was en sgoel na (gebruik geen schuurspons). Droog daarna zorgveldig af.

4

Verwijder de uitlooptaiten door ze naar a toe te schuiven. Koppel de aanvoerbeisjes los.

5

Verwijder de kop (stevig trekken). Reinig beide delen zorguildig met water (reinig de gaatjes met een ronde en zachte borstei). Schuld beide stukken weer in elkaar.

6

Draai de mengbak naar rechts en trek het stuk naar u toe.

7

Maak het doorzichtige deel los van het zwarte. Spoel met water (gebruik eventueel) een zachte spons), Schuif beide delen opnieuw in elkaar.

8

Druk de mengeer goed diep om hem terug op het toestel te bevestigen en draai hem dan naar links om de pinnen vast te klikken.

9

Koppel de aanvoerbuisjes opnieuw aan en schuif de tait opnieuw in de opening.

10

Plaats de trechters longekeerde van fig. 1 en 21 opnieuw door zo vast te klaken.

11

Schakel wanneer de deur nog open staat over op de stand "Service" door op de binnenknop te drukkes.

12

Controller of de stand "Service" verschijet op het scherm. Plaats een kan onder alle productuitgangen. Drak op de knop "Clean" en berhaal tot u helder water hebt.

13

Druk na het spoelen opnieuw op de knop "Service". De temperatuor verschijnt terug op het scherm.

14

Demonteer tenslotte de opuangbak door de zijkanten los te klikken, was en spoel (gebruik geen schaurspons).

NESCAFÉ
