Inhoud

1 Bescherming van het milieu.... 4

2 Belangrijke informatie voor uw veiligheid 5

2.1 Algemene informatie 5
2.2 Kindveiligheid 6
2.3 Algemene Veiligheid 6

3 Verklaring 8

3.1 Verklaring van overeenstemming 8

4 Specifications 10

4.1 Elektrische gegevens 11
4.2 Indeling van het oppervlak van de keramische plaat ..... 11
4.3 Indeling van het bedieningspaneel.... 12

5 Vóór het eerste gebruik 13

5.1 Tiptoets bediening.... 13
5.2 Inschakelen van de plaat 13
5.3 Inschakelen van een zone en het vermogen.... 14
5.4 Uitschakelen van een zone 14
5.5 Onmiddellijk uitschakelen van de zone 15
5.6 Uitschakelen van de kookplaat 15
5.7 Indicator voor de restwarmte 15
5.8 De kookplaat timer.... 16
5.9 De kookplaat timer (gekoppeld aan een kookzone) 17

6 Schoonmaken en onderhoud.... 25

6.1 Reiniging van de keramische plaat.... 25
6.2 Na elk gebruik 25
6.3 Schoonmaaktabel.... 25
6.4 Het gebruik van de krabber 26
6.5 Gebruik van het speciale schoonmaakmiddel.... 26

7 Installatie 27

7.1 Plaatsing.... 27
7.2 Installatie boven een oven 28
7.3 Uitpakken van het apparaat.... 29
7.4 Installatie van het apparaat.... 29
7.5 Aansluiting op het elektrische netwerk 32
7.6 Aansluiting van de voedingskabel op de kookplaat 33
7.7 Vervanging van de voedingskabel.... 34

8 Mijn apparaat werkt niet goed 35

9 Contact 37

1 Bescherming van het milieu

Scheid het afval volgens de verschillende materialen (karton, polystyreen, enz.) en verwerk dat volgens de plaatselijke voorschriften (wet nr. 125/97 op de afvalstoffen § 18 en 19 en uitvaardiging nr. 338/97 Stbl. §16).

Het apparaat en de onderdelen ervan dient u na verstrijken van de levensduur af te geven bij een verzamelpunt voor grondstoffen (§ 16 en 17 van uitvaardiging nr. 338/97 Stbl.).

Dit apparaat is slechts bestemd voor huishoudelijk gebruik.

Wij danken u, dat u ons product gekozen hebt. Wij verzoeken u om aandachtig de gebruikshandleiding te lezen, wat u zal helpen om het apparaat op de juiste wijze te gebruiken. Wij verzoeken u om deze handleiding voor toekomstig gebruik te bewaren.

Omdat Baumatic voortdurend zijn producten verbetert, behoudt het bedrijf zich het recht voor op wijzigingen door te voeren die als onvermijdelijk worden beschouwd, en dat zonder waarschuwing in deze handleiding.

2 Belangrijke informatie voor uw veiligheid

Uw veiligheid is van het allergrootste belang voor Baumatic. Leest eerst deze gebruiksaanwijzing voordat u het apparaat probeert te installeren of gaat gebruiken. Als u niet zeker bent van de informatie in dit boekje kunt u contact opnemen met de Baumatic Servicelijn.

2.1 Algemene informatie

• Dit apparaat is ontworpen voor huishoudelijk gebruik en kan worden ingebouwd in een kast of inbouwnis.
  o BELANGRIJK: het aangrenzende meubilair of behuizing en alle materialen die tijdens de installatie worden gebruikt moeten tijdens het gebruik bestand zijn tegen een minimale temperatuur van 85°C bovenop de temperatuur van de kamer waar de oven is geïnstalleerd.
  o Bepaalde soorten vinyl of laminaat keukenmeubelen zijn bijzonder gevoelig voor warmtebeschadiging of verkleuring bij temperaturen beneden de richtlijnen die hierboven zijn gegeven.
• Voor eventuele schade veroorzaakt door het apparaat omdat het is geïnstalleerd in strijd met de boven aangegeven temperatuurgrens, of door het plaatsen van aangrenzend kabinet materialen dichterbij dan 4mm van het apparaat, zal de eigenaar aansprakelijk zijn.
• Het gebruik van dit apparaat voor andere doeleinden of in een andere omgeving, zonder de uitdrukkelijke instemming van Baumatic Ltd. zal leiden tot ongeldigheid van de garantie beroep op aansprakelijkheid.
  ○ Uw nieuwe toestel is gegarandeerd tegen elektrische of mechanische defecten, onder voorbehoud van bepaalde uitzonderingen die zijn vermeld in de voorwaarden van de Baumatic Garantie. Het voorgaande is niet van invloed op uw wettelijke rechten.

• U mag dit apparaat niet gebruiken als opslag of als een werkoppervlak.

• Er mogen geen wijzigingen aan het apparaat worden gedaan zonder toestemming van Baumatic Ltd.
  ○ Licht ontvlambare of ontvlambare vloeistoffen / materialen kunnen niet op of in de buurt van het apparaat opgeslagen worden. Objecten gemaakt van aluminium, plastic of plastic folie kunnen samensmelten met het apparaat en moeten daarom verwijderd worden.
  o Reparaties mogen uitsluitend worden uitgevoerd door Baumatic reparateurs of door Baumatic geautoriseerde bedrijven.

2.2 Kindveiligheid

○ Baumatic adviseert dat baby's en jonge kinderen worden verhinderd in de buurt van het toestel te komen en onder geen beding worden toegestaan om het apparaat te bedienen of aan te raken.
- Indien het noodzakelijk is voor jongere gezinsleden worden in de keuken, kunt u ervoor zorgen dat zij worden gehouden onder streng toezicht op alle tijden.
o Oudere kinderen mogen het toestel alleen onder supervisie gebruiken.

2.3 Algemene Veiligheid

• Dit toestel moet correct door een geschikt gekwalificeerde persoon worden geïnstalleerd, strikt in overeenstemming met de instructies van de fabrikant.
• De eenheden en werk oppervlakken waarin het toestel worden gebouwd, moeten voldoen aan de relevante normen.
• Als u krassen, scheuren of barsten constateert in het keramisch glas, moet u onmiddellijk het toestel uitschakelen en loskoppelen van uw stroomnet. Anders bestaat het risico dat er een elektrische schok optreedt.

2.4 Tijdens gebruik

• Folie of stickers die aanwezig zijn na levering moeten worden verwijderd voor gebruik.
• Wees voorzichtig wanneer het apparaat ingeschakeld wordt, anders is er het risico op brandwonden.
• De elektrische aansluiting of kabels mogen niet in contact komen met de oppervlakte van de kookplaat als het warm is of in contact komen met heet kookgerei.
• Oververhit vet en olie kunnen zeer snel ontbranden. Laat het apparaat daarom niet onbeheerd achter als er gekookt wordt.
  o Zorg ervoor dat alle kookzones zijn uitgeschakeld na gebruik.
  ○ BELANGRIJK: Deze keramische inductiekookplaat is volledig in overeenstemming met de huidige wetgeving met betrekking tot elektromagnetische interferentie en kan samenwerken met andere elektronische apparaten die aan dezelfde wetgeving voldoen.
• Omdat de kookplaat magnetische velden in de onmiddellijke nabijheid genereert, moeten pacemakers en actieve hartimplantaten zodanig zijn ontworpen om te voldoen aan de relevante regelgeving. Bij twijfel moet u de fabrikant van uw apparaat of uw arts raadplegen. In dit verband kan Baumatic enige garantie bieden.
• Als een object van metaal (bijvoorbeeld steelpan deksel, mes, vork of lepel) op een ingeschakelde kookzone wordt geplaatst, kan deze warm worden.

2.5 Schoonmaken

• Het schoonmaken moet regelmatig worden uitgevoerd.
  o BELANGRIJK: Voordat het apparaat schoon kan worden gemaakt, moet deze worden losgekoppeld van het lichtnet en afkoelen.
• Grote zorg moet in acht worden genomen tijdens het gebruik en tijdens de schoonmaakprocedure.
• U mag geen gebruik maken van een stoomapparaat of andere hoge druk apparatuur voor het reinigen van het apparaat.

3 Verklaring

Dit toestel moet correct door een geschikt gekwalificeerde persoon worden geïnstalleerd, strikt in overeenstemming met de instructies van de fabrikant.

Baumatic Ltd. wijst elke verantwoordelijkheid voor verwonding of schade af, aan persoon of bezit, als resultaat van ongepast gebruik of verkeerde installatie van dit toestel.

3.1 Verklaring van overeenstemming

• Dit toestel is in overeenstemming met de vereisten van de EG richtlijn
• 2006/95/CE Algemeen reglement / Laagspanning
  o 1935/2004/CE 90/128/EEC Deze toestel is geschikt om in contact komen met voedsel
• 2004/108/CE Elektromagnetische compatibiliteit

- De fabrikant verklaart dat dit toestel is gebouwd met gebruikmaking van gecertificeerde materialen en vereist dat het toestel worden geïnstalleerd in overeenstemming met de normen welke momenteel van kracht zijn. Dit toestel moet slechts door een opgeleid persoon voor huishoudelijke doeleinden worden gebruikt.

3.2 Voorkomen van beschadiging

• Het keramische glas kan beschadigen als er voorwerpen op vallen.
• De keramische glasrand kan worden beschadigd door het stoten van kookgerei.
  o Gietijzeren en aluminium kookgerei met beschadigde bodems kunnen krassen op het keramische oppervlak aanbrengen als ze er overheen worden gesleept.
  o Pannen moeten zachtjes opgetild en neergezet worden op de kookplaat.

o Kookzones mogen niet ingeschakeld worden als er geen kookgerei op geplaatst is. Daarnaast mag het kookgerei niet leeg zijn.
Voedsel of vloeistof die een hoog suikergehalte hebben kunnen schade aan de kookplaat veroorzaken als deze in contact komen met de oppervlakte van de kookplaat. Eventuele lozingen moeten onmiddellijk worden afgeveegd, hoewel dit niet kan voorkomen dat de kookplaat beschadigd.

4 Specifications

770 510 58 490 750

Afmetingen:

Hoogte:	58	mm
Breedte:	770	mm
Diepte:	510	mm

Diafragma
afmetingen:

Breedte:	750	mm
Diepte:	490	mm

○ 2 x 2.30 kW inductie zones ∅ 200 mm
○ 2 x 1.40 kW inductie zones ∅ 160 mm
- Front touch control bediening
o 4 x individuele restwarmte-indicatoren
- 4 x Onafhankelijke inductie generatoren Timer
- Veiligheidsslot
o Roestvrij stalen frame
- Geschikt voor installatie boven ingebouwde ovens. Mits de specifieke installatie-instructies in deze handleiding worden gevolgd.

Standaard toebehoren

o Keramische kookplaat krabber

Aansluiting: 32 A (dubbel polig geschakeld

stopcontact met gesmolten 3mm contact kloof)

Max Rated-ingangen: 7.4kW

Mains Supply Lead: 3 kern x 6 mm ^2 (niet

meegeleverd)

Voor toekomstig gebruik gelieve de volgende gegevens noteren die te vinden zijn op het typeplaatje en uw verkoopfactuur. Het typeplaatje van uw kookplaat is gelegen aan de onderzijde van het apparaat. Het is verstandig om deze gegevens te registreren voordat u uw apparaat installeert.

Modelnummer

Serienummer

Aanschafdatum

4.2 Indeling van het oppervlak van de keramische plaat


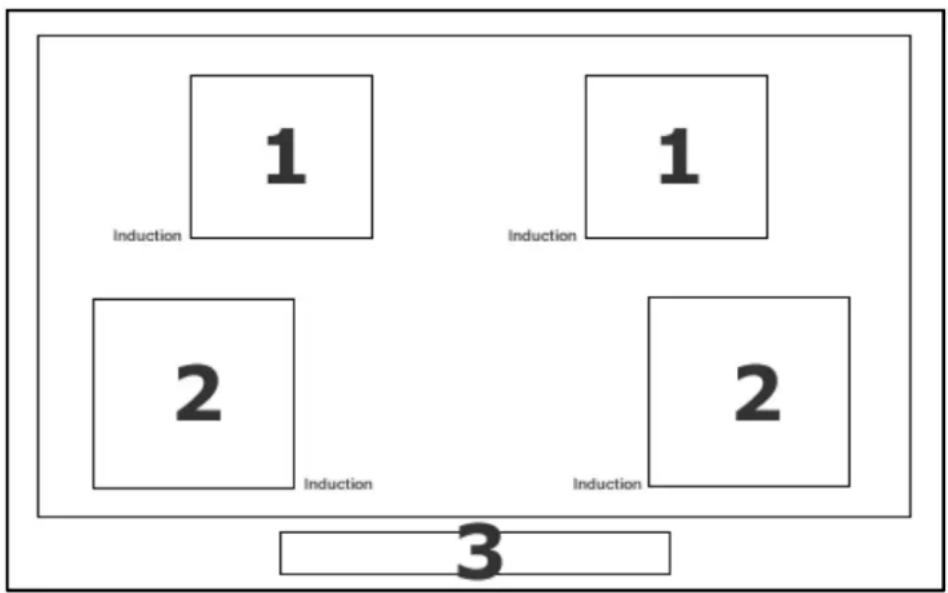

1) 1,40 kW inductie zone ∅ 160 mm
2) 2,30 kW inductie zone ∅ 200 mm
3) Bedieningspaneel

4.3 Indeling van het bedieningspaneel

9 8 8.8. - + 10 8. - + 8. - + 8. - + 5 7 6 4 3 2 1

1) Aan/uit toets
2) Veiligheid / blokkade toets
3) Plus-toets (x4)
4) Minus-toets (x4)
5) Kookzone indicatie toets (x4)
6) Timer plus-toets
7) Timer minus-toets
8) Timer display
9) Timer neon lichten (x5)
10) Pauze / Herinneringstoets

5 Vóór het eerste gebruik

BELANGRIJK: U moet voor het eerste gebruik de oppervlakte van de keramische kookplaat reinigen (zie "Reiniging en onderhoud" sectie).

• U moet elke kookzone om de beurt aanzetten op de hoogste instelling gedurende 5 minuten. Hiermee zullen nieuwe geuren en eventuele vochtigheid die zich heeft gevormd tijdens het transport geëlimineerd worden.
  o Dus niet meer dan één zone tegelijk aanzetten.
• En natuurlijk moet u een pan halfvol gevuld met koud water op elke zone zetten gedurende dit proces. Anders zal de inductie zone niet werken.

5.1 Tiptoets bediening

○ Alle handelingen worden verricht door middel van de tiptoets bediening die gevonden kan worden op het bedieningspaneel.
- Elke tiptoets heeft een visuele weergave.
- Iedere keer dat u op een tiptoets drukt, zal er een akoestisch signaal klinken.

5.2 Inschakelen van de plaat

o Druk op de aan / uit knop (1)
- Op alle kookzone indicatoren zal "0" staan

5.3 Inschakelen van een zone en het vermogen

5 8. - + 4 3

○ BELANGRIJK: Een zone moet worden geselecteerd binnen twee minuten na het aanzetten van de kookplaat.

o Druk op de plus-toets (3) of minus-toets (4) voor de zone die u wilt gebruiken.

- Als je op de plus-toets drukt, dan kun je van de waarde 0 tot 9 instellen (van koud naar warm)

- Als je op de minus-knop drukt, dan kun je van de waarde 9 naar 0 instellen (van warm naar koud)

- Als je de plus- of minus-toets indrukt zal de waarde op de kookzone indicator (5) aanpassen naar boven of beneden om de 0,5 seconden.

5.4 Uitschakelen van een zone

o Druk op de minus-toets (4) van de kookzone die u wenst uit te schakelen, totdat nummer "0" bereikt (5). Na 3 seconden, zal de kookzone automatisch uitschakelen.
- Een "H" zal verschijnen in de kookzone indicator (5) tot de temperatuur van de zone onder de 60 °C zal zijn (zie de paragraaf over de "restwarmte-indicator" voor verdere informatie).

5.5 Onmiddellijk uitschakelen van de zone

o Druk tegelijkertijd op de minus-toets (4) en de plus-toets (3) van de zone die u wilt uitschakelen.
- De zone zal onmiddellijk uitschakelen.
- Een "H" zal verschijnen in de kookzone indicator (5), afgewisseld met "0". (Zie de paragraaf over de "restwarmte-indicator" voor verdere informatie).

5.6 Uitschakelen van de kookplaat

• Zodra u alle kookzones hebt uitgeschakeld, moet u de kookplaat uitzetten.
  o Druk op de AAN / UIT toets (1).
• Het is mogelijk om de kookplaat op elke moment uit te zetten, door de AAN/ UIT toets (9) in te drukken.

5.7 Indicator voor de restwarmte

- Nadat een kookzone is uitgeschakeld, zal de overeenkomstige kookzone indicator (5) de letter "H" tonen. Dit betekent dat de temperatuur van de zone meer dan 60°C is en is daarom nog steeds hoog genoeg om schade te veroorzaken.

• Als de zone onder de 60°C is én er nog andere kookzones ingeschakeld zijn, zal er een "0" verschijnen op de de zone-indicator (5).
  ○ BELANGRIJK: De restwarmte indicator zal verdwijnen als uw netvoeding is gesneden.

5.8 De kookplaat timer

Uw kookplaat is uitgerust met een timer, die je kunt gebruiken als kookwekker.

BELANGRIJK: Als er kookzones actief zijn als de timer is ingesteld, dan zullen de kookzones niet automatisch uitgaan nadat de tijd verstreken is.

9 8 8.8. - + 7 6

○ Schakel de kookplaat aan met de AAN / UIT toets (1).

o Druk de timer plus-toets (6) en de timer minus-toets (7) tegelijk in.

- De timer neon lichten (zie pijl in bovenstaande tekening) zullen aangaan, om aan te geven dat de kookplaat timer ingesteld kan worden.

- Gebruik de timer plus- en minus-toetsen om de tijd die u nodig hebt in te stellen. De tijd die u instelt zal verschijnen op het display (8).

- Als er gedurende 10 seconden geen toets wordt ingedrukt, dan zal de kookplaat timer weer uitgaan.

- Als de gewenste tijd door u is ingesteld, stop dan met het indrukken van de plus- en minus-toets.

- Het aftellen wordt onmiddellijk gestart. Een akoestisch signaal klinkt aan het einde van de tijd die u hebt ingesteld.

BELANGRIJK: De kookzones zullen niet automatisch uitgaan nadat de tijd verstreken is.

5.9 De kookplaat timer (gekoppeld aan een kookzone)

9 8 8.8. - + 7 6

○ Schakel de kookplaat aan met de AAN / UIT toets (1).

- Zet de niveaus op de kookzones die u wilt koppelen aan de kookplaat timer.

o Druk de timer plus-toets (6) en de timer minus-toets (7) tegelijk in. Als u deze toetsen ingedrukt blijft houden, dan zullen de timer neon lichten in de volgende volgorde gaan branden:

- Front links

- Achter links

- Achter rechts

- Voor rechts

- Let op: er gaat alleen een timer neon licht branden van de kookplaat die ingeschakeld is.

• Als het timer neon licht van de kookzone gaat branden die u wilt instellen, gebruik dan de timer plus-toets en minus-toets om de tijd in te stellen.
• Als u voor meerdere kookzones een tijd in wilt stellen, druk dan wederom tegelijkertijd op de timer plus-toets en timer minus-toets totdat het neon licht van de betreffende kookzone gaat branden.
  o Wanneer u klaar bent met instellen van de tijd(en), laat u de timer plus-toets en timer minus-toets los. Daarna wordt het aftellen onmiddellijk gestart.
• Als een kookzone actief is en hiervoor een timer is ingesteld, dan zal het timer neon licht hiervan branden.
  ○ Aan het einde van de tijd, zal er een akoestisch signaal klinken en zal de kookzone uitgeschakeld worden.
• Het akoestisch signaal klinkt voor twee minuten. Om dit signaal uit te zetten moet u op een knop drukken van de kookplaat.

o Mocht u de timer stop willen zetten, dan moet u de timer plus-toets en timer minus-toets tegelijkertijd indrukken totdat het neon licht van de betreffende kookplaat brandt en de tijd wordt weergegeven op het LED display. Houdt dan de timer minus-toets ingedrukt totdat deze op "00" staat.

5.10 Automatische voorverwarming

Deze functie zal een kookzone voor een bepaalde tijd een maximum aan kracht geven (voorverwarming) en zal dan automatisch de kookzone op een niveau zetten die u hebt geselecteerd.

5 8. - + 4 3

o Druk één keer op de minus-toets (4) en niveau 9 zal verschijnen op de kookzone-indicator (5).

o Druk één keer op de plus-toets (3) een keer en de letter "A" zal worden afgewisseld met "9" op de kookzone-indicator.

- Gebruik de minus-toets (4) om de zone aan te passen aan het niveau waarmee u wilt koken. Dit moet gebeuren binnen 10 seconden. Zo niet, dan zal de automatische voorverwarming worden geannuleerd.

- Als de minus-toets (4) wordt vrijgegeven, zal de kookzone op maximaal vermogen draaien gedurende de tijd vermeld in de onderstaande tabel.

- Zodra de automatische voorverwarming periode voorbij is, zal de kookzone de warmte hebben van het niveau dat u

hebt geselecteerd. De kookzone-indicator (5) toont dit niveau.

Energieniveau	Voorverwarmingstijd
1	50
2	90
3	150
4	220
5	320
6	540
7	150
8	240
9	N/A

5.11 De pauze functie

⑪ 10

o Wanneer een of meer kookzones zijn geactiveerd, is het mogelijk om het verwarmingsproces te onderbreken door op de pauze-knop (10) te drukken. Het neon licht naast de pauze knop zal dan oplichten.
- Als er een timer actief is voor een kookzone, dan zal deze ook worden onderbroken.
- Als de automatische voorverwarming aan de gang is, dan zal deze ook worden onderbroken. BELANGRIJK: De voorverwarmingstijd zal blijven lopen als de kookplaat in pauze staat.

• De pauze functie zal maximaal 10 minuten actief zijn. Na deze tijd, zal de kookplaat weer doorgaan.
• Om de pauzestand te verlaten, drukt u opnieuw op de pauze toets (10) en dan elke andere knop op de kookplaat.

5.12 De herinneringsfunctie

• Als u per ongeluk de kookplaat uitgeschakeld hebt met behulp van de AAN / UIT toets (1). U kunt dan de niveaus die in u in gebruik had weer oproepen met behulp van de herinneringsfunctie (10).
• Schakel het apparaat weer aan met de AAN / UIT toets (1). Als het mogelijk is om de herinneringsfunctie te gebruiken, dan zal deze toets (10) flikkeren.
  o Druk op de herinneringstoets en het apparaat zal herinnerd worden aan de laatste instellingen (dit is inclusief automatische voorverwarming of aftellen).

5.13 Automatische detectie

• Elke kookzone heeft een sensor waarmee het de aanwezigheid van een pan kan detecteren.

• Deze sensor is afgestemd om een pan te detecteren. Zo wordt voorkomen dat een kookzone aangaat als er geen pan op is geplaatst.

• Als u de pan verwijdert van de kookzone als deze nog actief is, dan zal de automatische detectie deze kookzone uitschakelen.

• Als de kookzone niet geactiveerd wordt, betekend dit dat de pan ofwel de verkeerde grootte of vorm heeft. Of gemaakt van een materiaal dat ongeschikt is voor gebruik op een inductie kookplaat.
• De pan moet een maat kleiner zijn dan de nominale diameter van de kookzone.
• De pan moet een vlakke onderzijde hebben en de juiste maat (zie tabel hieronder).
• Als een kookzone is geactiveerd, maar er wordt geen pan gedetecteerd, dan zal het systeem elke 2 seconden op de aanwezigheid van een pan controleren.
• U moet controleren of uw pannen geschikt zijn voor gebruik op een inductie kookplaat. Kijk naar het handelsmerk van de pan of de instructies van de fabrikant van de pan(nen).

∅ kookzone	Minimale afmeting	Maximale afmeting
160 mm 90 mm 160 mm
200 mm 120 mm 200 mm

5.14 Keukengerei dat geschikt is voor inductieplaten

De onderstaande tabel toont kookgerei die normaal geschikt is voor gebruik op een inductie kookplaat:

Kookgerei	Geschikt
Staal, geëmailleerd staal Ja
Gietijzer	Ja
Roestvrijstaal (RVS) Ja	(indien aangegeven door de fabrikant)
Aluminium, koper, messing Nee
Glas, keramiek, porselein Nee

• De bodem van de pannen moet zo vlak en dik als mogelijk zijn.
  o Bepaalde soorten kookgerei kunnen een geluid maken als ze in gebruik zijn op de inductie kookplaat. Dit betekent niet dat er een defect is aan het apparaat.

o BELANGRIJK: U moet ervoor zorgen dat alle pannen worden geplaatst in het centrum van de inductie kookzone die u gebruikt.

5.15 Inschakelen van het veiligheidsslot

• Het is mogelijk om de kookplaat te vergrendelen zodat geen van de kookzones kan worden ingeschakeld.
• Schakel de kookplaat aan met de AAN / UIT toets (1)
• De gehele kookplaat kan worden vergrendeld door de toets van het veiligheidsslot (2) enkele seconden in te drukken, terwijl het apparaat is ingeschakeld.

• Een neon licht naast de toets zal aangaan om te bevestigen dat de veiligheidsslot functie is ingeschakeld.

• Indien deze functie is geactiveerd, zullen alle andere toetsen niet werken met uitzondering van de AAN / UIT toets.

• Om deze functie uit te schakelen, moet u een paar seconden op de toets van het veiligheidsslot (2) drukken, totdat het neon licht naast de toets uitgaat.
• U zult dan in staat zijn om het niveau van elke kookzone op de kookplaat aan te passen.
  o BELANGRIJK: Als het apparaat is uitgeschakeld terwijl de functie van het veiligheidsslot nog actief was, dan kan deze nog steeds actief zijn als u het apparaat de volgende keer weer aanzet. Voordat u een kookzone dan kunt inschakelen, moet u het veiligheidsslot deactiveren door op de toets van het veiligheidsslot te drukken.

5.16 Veiligheidsonderbreking

- Als een of meer van de kookzones per ongeluk nog actief zijn, zal de veiligheidsonderbreking na verloop van tijd geactiveerd worden. De tijdsduur is afhankelijk van het niveau van een zone of zones.

Niveau	Tijd
1	520	minuten
2	402	minuten
3	318	minuten
4	260	minuten
5	212	minuten
6	170	minuten
7	139	minuten
8	113	minuten
9	90	minuten

- Indien de veiligheidsonderbreking is geactiveerd, het symbool "H" zal verschijnen in de kookzone-indicator (5) van de kookzone die per ongeluk is aangelaten. Voor een reset van het apparaat, moet u op de AAN / UIT toets (1) drukken.

- Als de plus (4) of min (3) toetsen worden ingedrukt, dan is de tijd voordat de veiligheidsonderbreking zal worden geactiveerd gereset.

5.17 Kookzone temperatuursensor

In het midden van elke kookzone zit een temperatuursensor die in contact staat met het glas.

• In het geval van een kookzone oververhitting, wordt dit opgemerkt door de temperatuur sensor.
• Als de kookzone temperatuur sensor een te hoge temperatuur waarneemt, dan zal het elektronische circuit het energieniveau van de kookzones verlagen of het apparaat volledig uitschakelen
• Een kookzone oververhitting kan worden veroorzaakt door een lege pan op een actieve kookzone.
• Als de bodem van de pan niet volledig in contact is met het midden van een kookzone, dan zou de kookzone temperatuurregeling niet goed kunnen werken.

- BELANGRIJK: Als de kookzone temperatuursensor het apparaat consequent uitzet. Dit geeft aan dat de kookplaat niet correct is geïnstalleerd of de opening voor ventilatie niet groot genoeg is. Er moeten maatregelen worden genomen om dit onmiddellijk te corrigeren.

5.18 Kookplaat richtlijnen

• De eerste paar keer dat u de kookplaat gebruikt, kan deze een bijtende, brandende geur afgeven. Deze geur zal volledig verdwijnen met herhaald gebruik.
• De kookplaat is uitgerust met diverse kookzones van verschillende diameters en energieniveaus.
• De plaatsen die warm zullen worden zijn duidelijk gemarkeerd op de kookplaat. De pannen moeten precies worden geplaatst op deze gebieden voor een efficiënte verwarming. De pannen moeten dezelfde diameter hebben als de kookzone.
• U mag geen pannen gebruiken met ruwe bodems, omdat deze krassen op het keramische oppervlak kunnen veroorzaken.
• Zorg ervoor dat voor gebruik de bodems van de pannen schoon en droog zijn.
• De bodem van de pannen moet enigszins hol zijn. De bodem zet namelijk uit als deze warm is en plat ligt op de kookplaat. Hierdoor kan de warmte gemakkelijker wegkomen.
• De beste dikte voor de onderkant van de pannen is 2 tot 3 mm geëmailleerd staal en 4 tot 6 mm voor roestvrij staal met sandwich bodem type.
• Door het volgen van deze regels kan verspilling van energie worden voorkomen.
• Gebruik bij voorkeur pannen met een deksel zodat op een lagere warmte gekookt kan worden.
  o Kook groenten en aardappelen etc. altijd in zo weinig mogelijk water om de kooktijd te verkorten.
  Voedsel of vloeistof die een hoog suikergehalte bevatten kunnen schade aan de kookplaat veroorzaken. Wanneer deze in contact komen met de oppervlakte van de keramische kookplaat moeten deze direct afgeveegd worden. Dit kan niet voorkomen dat de kookplaat beschadigd.

o BELANGRIJK: De kookplaat is taai, maar niet onbreekbaar en kan worden beschadigd. Vooral als scherpe en harde voorwerpen met kracht op de kookplaat vallen.
- Gebruik de kookplaat NIET als deze gebroken of gebarsten is. U moet dan direct contact opnemen met de serviceafdeling van Baumatic.

6 Schoonmaken en onderhoud

Schoonmaak werkzaamheden mogen alleen worden uitgevoerd wanneer de kookplaat koel is.

Het apparaat moet worden losgekoppeld van uw stroomnet alvorens te beginnen met het reinigingsproces.

6.1 Reiniging van de keramische plaat

Eventuele resten die op de kookplaat achterblijven, zullen de kookplaat beschadigen. U moet deze verwijderen met warm water gemengd met een beetje afwasmiddel.

Door schuurmiddelen of scherpe voorwerpen zal de kookplaat beschadigen. Je moet schoonmaken met warm water gemengd met een beetje afwasmiddel.

Het zal gemakkelijker zijn om de kookplaat schoon te maken als deze warm is. Pas op dat u zich niet brandt als de kookplaat nog warm is.

6.2 Na elk gebruik

• Veeg het apparaat schoon met een vochtige doek.
  ○ Droog het apparaat daarna door te wrijven met een schone doek.

6.3 Schoonmaaktabel

Type Direct verwijderen? Verwijderen als het apparaat is afgekoeld?			Hoe verwijder ik het restant?
Suiker of voedsel/vloeibaar dat suiker bevat	Ja	Nee	Keramische kookplaat krabber
Folie of plastic Ja Nee Keramische			kookplaat krabber
Vetresten	Nee		Ja kookplaat reiniger
Metallic verkleuringen Nee Ja Keramische			kookplaat reiniger
Waterspatten of waterringen	Nee	Ja	Keramische kookplaat reiniger

6.4 Het gebruik van de krabber

Uw apparaat zal worden voorzien van een kookplaat krabber. De volgende richtlijnen moeten worden gevolgd bij het gebruik van de keramische kookplaat krabber:

- De krabber moet onder een hoek op het keramische oppervlak worden geplaatst.

○ Afval moet worden verwijderd door het mes voorzichtig over het keramische oppervlak te glijden.

- Het keramische oppervlak moet worden afgeveegd met een vochtige doek. De doek is gedoopt in warm water gemengd met een kleine hoeveelheid afwasmiddel.

○ Droog het apparaat af door het oppervlakte na te wrijven met een schone doek.

6.5 Gebruik van het speciale schoonmaakmiddel

- Het is mogelijk om een speciale keramische kookplaat reiniger / conditioner te kopen.

- U volgt de instructies van de fabrikant van de gespecialiseerde keramische kookplaat reiniger. U moet ervoor zorgen dat het geschikt is voor gebruik op uw apparaat.

7 Installatie

De installatie moet worden uitgevoerd door een voldoende gekwalificeerd persoon, in overeenstemming met de geldige versies van de plaatselijke voorschriften.

• UK verordeningen en normen voor de veiligheid of de Europese norm Replacements.
  o Bouwregelgeving (uitgegeven door het ministerie van Milieu).
  ○ Building Standards (uitgegeven door de Scottish Development Department).
  o IEE-Bedrading verordeningen.
  o Elektriciteit At Work Regulations.

7.1 Plaatsing

Het aangrenzende meubilair moet tijdens het gebruik van dit apparaat bestendig zijn tegen een temperatuursverhoging van minimaal 85°C ten opzichte van de omgeving waar het apparaat werd geplaatst.

Dit apparaat is geclassificeerd als klasse 3 en moet daarom in een keukenblok worden ingebouwd (afhankelijk van de grootte) of een 600 mm werkblad welke tussen de 25 mm en 40 mm dik is. De volgende minimale vrije afstanden moeten worden genomen:

• 700 mm tussen het oppervlak van de kookplaat en de onderkant van ieder mogelijk horizontaal vlak boven de plaat.
• 50 mm ruimte rond het apparaat en tussen het oppervlak van de kookplaat en ieder mogelijk brandbaar materiaal.
• 55 mm ruimte tussen de achterkant van de oppervlakte van de kookplaat en de muur erachter.
• Als de kookplaat zo is geplaatst dat de rechter- of linkerkant van het apparaat in de buurt van een keukenblok. Er moet een gat van tenminste 120 mm tussen de zijkant van de kookplaat en de verticale wand van de keuken zijn.

o BELANGRIJK: onder het apparaat moet er een partitie gemaakt worden van isolerend materiaal (bijvoorbeeld hout). Er moet een gat van tenminste 17 mm tussen de onderzijde van het apparaat en deze partitie zijn.
- U moet ervoor zorgen dat er een 5 mm gat onder de onderzijde van het werkblad aan de voorkant van de kookplaat.

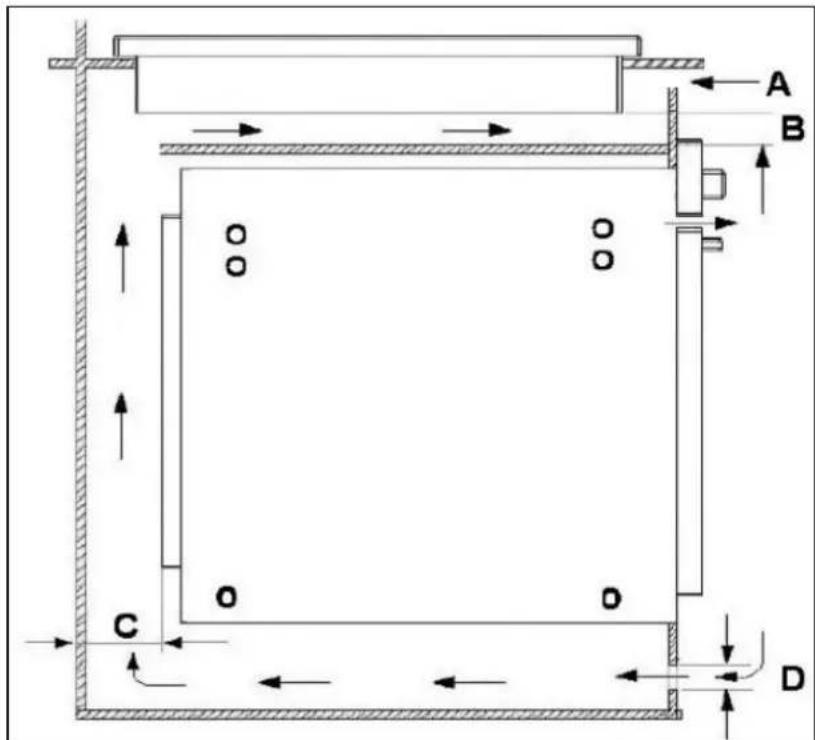

7.2 Installatie boven een oven

o BELANGRIJK: Als u de kookplaat in gaat bouwen boven een oven, dan MOET de oven over een koelventilator beschikken. Daarnaast mag de oven een nominaal vermogen van maximaat 3,68 kW hebben. De ventilatie-eisen hieronder moeten worden nageleefd.

- Er moet een gat van tenminste 17 mm tussen de onderzijde van het apparaat en de bovenkant van de oven zitten.

- U moet ervoor zorgen dat er een 5mm gat tussen de onderzijde van het werkblad aan de voorkant van de kookplaat zit.

7.3 Uitpakken van het apparaat

Controleer tijdens het uitpakken van het apparaat of in de verpakking de volgende voorwerpen zijn meegeleverd:

• 1 Baumatic kookplaat
  o 1 Krabber voor de keramische kookplaat
  o 1 Handleiding voor de installatie en aanwijzingen
  o 1 Baumatic garantiekaart
• 4 fixatiesteunen
• 4 fixatieschroeven
• 1 dichtingsstrip

7.4 Installatie van het apparaat

770 510 58 490 750

o Maak in het werkvlak een opening met de afmetingen volgens de tekening hierboven.

○ BELANGRI JK: Er moet een gat van tenminste 17 mm tussen de onderzijde van het apparaat en elk oppervlak eronder zitten.

• Draai de kookplaat voorzichtig met de bovenkant naar onder en leg hem op een zachte ondergrond.

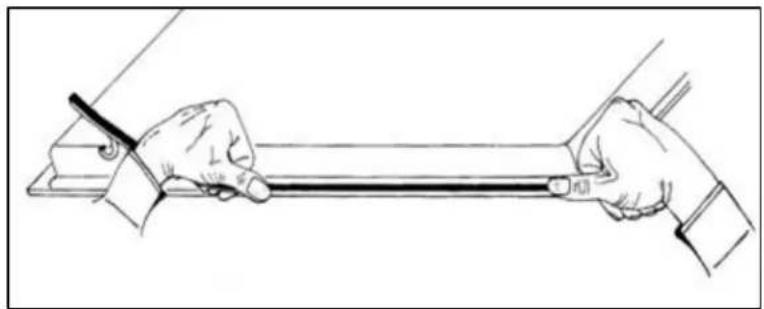

• Plak de geleverde afdichtingstrip rond de rand van het apparaat.
• Het beschermingsmateriaal moet van beide kanten worden verwijderd.
  ○ Laat geen open ruimte bij het dichtingmateriaal en bedek de dikte niet.
  o BELANGRIJK: Gebruik geen siliconendichting voor het afdichten van de ruimte tussen de plaat en het werkvlak. Anders zou het in de toekomst lastig worden de plaat uit de opening te nemen, vooral in een geval van nodig onderhoud.

• Fixatiesteun
• Fixatieschroef

- Gebruik de fixatiesteun die geschikt is voor de dikte van uw werkblad.

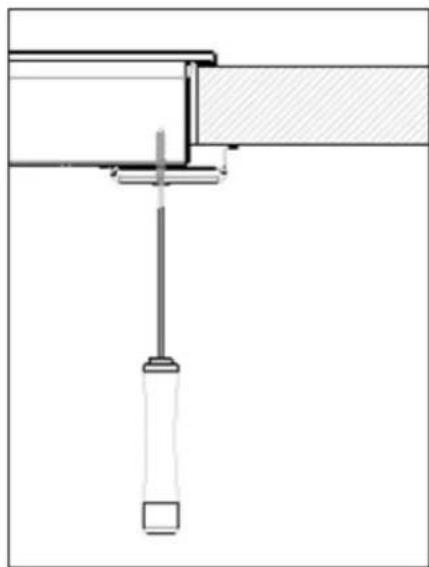

- Plaats een fixatiesteun over het gat in elke hoek aan de onderzijde van de kookplaat. Plaats dan een schroef door het gat en de fixatiesteun. Draai de schroeven gedeeltelijk vast, zodat de fixatiesteunen op hun plaats blijven. BELANGRIJK: draai de schroeven niet volledig vast.

- Draai de kookplaat voorzichtig terug en plaats hem daarna langzaam in de opening, die u eerder heeft uitgesneden.

○ Aan de zijkanten onderaan bevinden zich openingen voor de 4 steunen, waarmee u de kookplaat kunt vastzetten. Iedere steun heeft drie gaatjes.

- De steunen dient u zodanig aan de onderkant van de kookplaat te bevestigen, dat het geheel in de opening van

het werkvlak past. Met behulp van de geleverde schroeven bevestigt u de steunen aan de kookplaat. Deze schroeven MOETEN degelijk aangedraaid worden.

7.5 Aansluiting op het elektrische netwerk

Dit apparaat moet aangesloten worden door een gekwalificeerd persoon, volgens de plaatselijke voorschriften en in overeenstemming met de aanwijzingen van Baumatic.

Voorafgaand aan het eigenlijke aansluiten controleert u of de waarde van de voedingsspanning vermeld op het typelabel overeenkomt met de spanningswaarde van uw elektrische voedingsnetwerk.

WAARSCHUWING: Dit apparaat moet geaard worden.

• Dit apparaat moet aangesloten worden op voeding van 32 Ampère met 3 mm contact scheiding en geplaatst op een gemakkelijk toegankelijke locatie grenzend aan het apparaat. De aansluiting behoort niet boven het apparaat te zijn geplaatst en de afstand naar het apparaat mag niet groter zijn dan 1,25 meter.
• De aansluiting moet altijd toegankelijk zijn - ook na plaatsing van de oven op de plek van gebruik.
  o Kabeltype: H05 RRF 3 aders x 6 mm.

7.6 Aansluiting van de voedingskabel op de kookplaat

- De contactdoos voor de kabelaansluiting bevindt zich aan de onderkant van de plaat en de schroefklemmen zijn bereikbaar na het losschroeven van de afdekking van de contactdoos.

- De kabel moet worden aangesloten volgens het schema op de onderkant van de plaat (zie hieronder).

220-240 V~ H05V2V2-F 3 x 6 mm² 4 3 2 1 N L 380-415 V2N~ H05V2V2-F 4x2,5mm² 4 3 2 1 N L2 L1

- De verbinding moet worden uitgevoerd volgens de aanwijzingen op het bijbehorende schema. Voor de aansluiting gebruikt u een geschikte schroevendraaier om ALLE schroeven grondig aan te draaien.

o BELANGRIJK: Wanneer de kookplaat voor het eerst wordt aangezet en er slechts twee zones functioneren, controleert u of alle schroeven in de contactdoos stevig zijn aangedraaid en of de verbinding veilig op de juiste manier is verzekerd. Dit dient u uit te voeren voordat u contact opneemt met de servicedienst van Baumatic.

o BELANGRIJK: Het apparaat mag niet worden aangesloten op het stroomnet door middel van een 13A stekker en stopcontact.

- De kabel kan eventueel worden opgerold, maar men dient wel te controleren of de kabel niet in de knoop of in de knel zit na plaatsing van de plaat. Het is noodzakelijk te controleren of de kabel geen contact maakt met hete delen van het apparaat.

7.7 Vervanging van de voedingskabel

Wanneer de voedingskabel beschadigd is, moet hij vervangen worden door een geschikt equivalent.

De voedingskabel mag alleen vervangen worden met inachtneming van de volgende aanwijzingen:

o Zet het apparaat uit met behulp van de bedieningsschakelaar.
o Maak de contactdoos aan de onderkant van de plaat open.
o Draai de schroeven los, waarmee de kabel vastzit.
- Vervang de kabel met een nieuwe kabel, die even lang is volgens de vereiste specificaties.
- De geelgroene aardleiding draait u vast op de aansluiting met het teken ÷Deze moet ongeveer 10 mm langer zijn dan de fasedraad en de nuldraad.
- De blauwe nuldraad moet aangedraaid worden op de aansluiting met de letter N - de fasedraad op de aansluiting met de letter L.

8 Mijn apparaat werkt niet goed

◆ De kookzones werken niet of gaan niet aan.
Er zijn al meer dan 2 minuten verstreken, nadat de zone werd aangezet. Met behulp van de knop ON/OFF schakelt u de betreffende zone opnieuw in.
De pannen die u gebruikt zijn niet geschikt voor het koken op een inductiekookplaat.
- Het veiligheidsslot is ingeschakeld (informatie over het uitschakelen van het veiligheidsslot vindt u in het onderdeel "Vergrendelen van de kookplaat").
Er werden tegelijkertijd knoppen van meerdere zones ingedrukt. U kunt slechts één zoneknop per keer indrukken.
De veiligheidsonderbreking werd ingeschakeld. Wanneer u de kookplaat wilt resetten, drukt u op de AAN/UIT toets (1)
- Controleer of de voedingskabel voor elektrische energie correct en functioneel op het apparaat is aangesloten. Controleer de netzekering.
De indicator voor de restwarmte brandt niet, nadat ik de kookplaat heb uitgezet.
De kookzone werd slechts voor een korte tijd aangezet, zodat de warmte ervan niet boven 60°C uitkwam.
✿ BELANGRI JK: Wanneer de kookzone waarschijnlijk warmer is dan 60°C en de indicator voor de restwarmte niet brandt, zou u contact op moeten nemen met de servicedienst van Baumatic.
- Na keuze van een kookzone is een zoemend geluid te horen. Dit is een normaal verschijnsel; na opwarming van de kookzone verdwijnt dit geluid.
De kookzones zijn verkleurd. Dit kan veroorzaakt zijn doordat er verbrande overblijfselen van voedsel zijn achtergebleven. Dit heeft geen invloed op de werking van het apparaat. Toch moet u ervoor zorgen dat de schoonmaak instructies regelmatig worden opgevolgd.

✿ Slechts twee van de zones op mijn kookplaat werken. U moet controleren of de terminal schroeven allemaal volledig aangedraaid zijn tussen de links.

BELANGRI JK: Als er een foutcode verschijnt op uw kookplaat, dan moet u contact opnemen met de servicedienst van Baumatic. Zorg ervoor dat u de foutcode noteert.

BELANGRI JK: Indien u het vermoeden heeft dat uw apparaat niet juist werkt, ontkoppelt u het van het netwerk en wendt u zich tot de servicedienst van Baumatic op telefoonnummer 036-5491550.

PROBEER HET APPARAAT NI ET ZELF TE REPAREREN.

U dient te weten, dat de kosten voor het voorrijden van de reparateur, wanneer deze tijdens een reparatie binnen de garantieperiode ontdekt, dat het probleem niet werd veroorzaakt door een defect van het apparaat, bij u in rekening worden gebracht.

Het is noodzakelijk het apparaat voor het servicepersoneel toegankelijk te maken voor de uitvoering van iedere mogelijke reparatie. Indien de reparateur vanwege de aard van de installatie van het apparaat vermoedt, dat uw keuken beschadigd zou kunnen worden, dan voert hij de reparatie niet uit.

Dit betreft bijvoorbeeld situaties, waarbij het apparaat werd betegeld, met houten schrootjes werd bedekt of op een ander manier ingebouwd. Of de installatie werd op een andere manier uitgevoerd, dan werd aangegeven door firma Baumatic.

Lees alstublieft de voorwaarden voor de garantie vermeld op het garantiebewijs, dat u samen met het apparaat heeft ontvangen.

Gedetailleerde informatie over garantievoorwaarden vindt u op de Baumatic websites www.baumatic.nl - www.baumatic.com, of vraag uw verkoper ernaar.

9 Contact

Baumatic®

Nederland

Baumatic Benelux B.V.

Grindzuigerstraat 22

1333 MS ALMERE

Nederland

+31 (0)36 - 549 1555

www.baumatic.nl

Verenigd Koninkrijk

Baumatic Ltd.,

Baumatic Buildings,

6 Bennet Road,

Reading, Berkshire

RG2 0QX

United Kingdom

www.baumatic.co.uk
