XL-MP10H - Hi-Fi SHARP - Gratis gebruiksaanwijzing en handleiding

Type product	Microsysteem bestaande uit hoofdtoestel XL-MP10H en luidsprekersysteem CP-S10H
Afmetingen (hoofdtoestel)	Breedte: 160 mm, Hoogte: 242 mm, Diepte: 250 mm
Gewicht (hoofdtoestel)	2,3 kg
Afmetingen luidspreker (per stuk)	Breedte: 130 mm, Hoogte: 240 mm, Diepte: 161 mm
Gewicht luidspreker (per stuk)	1,4 kg
Voedingsspanning	230 V wisselstroom, 50 Hz
Stroomverbruik ingeschakeld	25 W
Stroomverbruik standby	0,9 W
Uitgangsvermogen (PMPO)	30 W (totaal)
Uitgangsvermogen (RMS)	10 W (5 W + 5 W)
Luidsprekerimpedantie	4 Ohm
CD-speler type	Compactdisc-speler met 3-straals halfgeleider laser
Frequentiebereik CD-speler	20 - 20.000 Hz
Dynamisch bereik CD-speler	90 dB (1 kHz)
Tuner frequentiebereik FM	87,5 - 108,0 MHz
Tuner frequentiebereik AM	522 - 1.620 kHz
Cassettedeck frequentiebereik (normal cassette)	125 - 8.000 Hz
Signaal/ruisverhouding cassettedeck	50 dB (opname/weergave)
Wow en flutter cassettedeck	0,35% (DIN 45 511)
Luidspreker type	10 cm full-range luidspreker
Maximaal ingangsvermogen luidspreker	10 W
Meegeleverde accessoires	FM/AM-ringantenne, afstandsbediening, batterijen (2x AA)
Kenmerken	Timer, slaaptimer, geprogrammeerde weergave, willekeurige weergave, herhaalde weergave, direct zoeken
Veiligheid	Laserklasse 1, waarschuwing voor oogbeschadiging
Onderhoud	Reinig CD-lens met droog wattenstokje; reinig cassettekoppen met alcohol

Veelgestelde vragen - XL-MP10H SHARP

Hoe stel ik de klok in op de Sharp XL-MP10H?

Druk op de CLOCK-toets op de afstandsbediening, daarna binnen 5 seconden op MEMORY. Kies met PRESET-toetsen 24- of 12-uurs display, druk MEMORY. Stel uren en minuten in met PRESET-toetsen en bevestig met MEMORY.

Waarom werkt mijn afstandsbediening niet?

Controleer of de batterijen correct zijn geplaatst en niet leeg zijn. Richt de afstandsbediening op de sensor op het toestel. Vermijd fel licht op de sensor.

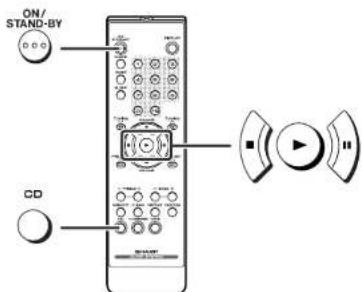

Hoe kan ik een CD afspelen?

Druk ON/STAND-BY, selecteer CD-functional (houd FUNCTION ingedrukt tot CD DISC verschijnt), open het discvak met ▲CD EJECT, leg de disc erin, sluit het vak en druk op ▶(▶).

Wat moet ik doen als de CD niet wordt afgespeeld?

Controleer of de disc schoon is en niet ondersteboven ligt. Gebruik geen beschadigde discs. Soms duurt het langer om CD-R/RW in te lezen. Zet het toestel uit en weer aan.

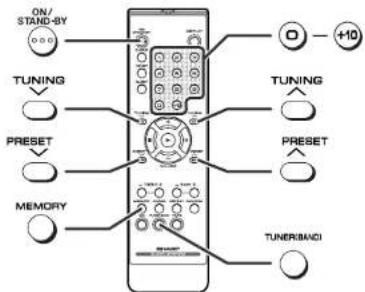

Hoe sla ik radiozenders op?

Stem af op de gewenste zender, druk MEMORY, kies met PRESET-toets een voorkeurzendernummer en druk MEMORY om op te slaan. In totaal kunnen 40 FM- en AM-zenders worden opgeslagen.

Kan ik van een cassette opnemen?

Ja. Plaats een normale cassette met intact wispreventielipje. Selecteer TAPE-functional, druk op ● en ██ om opname te starten. U kunt opnemen van CD of radio.

Hoe stel ik de timer in om wakker te worden met muziek?

Zorg dat de klok juist is ingesteld. Selecteer de gewenste bron (CD of tuner) en stel volume in. Druk TIMER, dan binnen 6 seconden MEMORY. Stel begintijd in met PRESET-toetsen en bevestig met MEMORY.

Het geluid klinkt slecht of er is ruis. Wat kan ik doen?

Controleer de luidsprekerverbindingen. Reinig de cassettekoppen als u cassettes gebruikt. Bij FM-ontvangst kunt u de antenne verplaatsen. Zet het toestel niet te dicht bij andere elektronica.

Hoe reset ik het toestel naar fabrieksinstellingen?

Zet het toestel in standby. Houd MEMORY/SET en CLEAR toetsen ingedrukt en druk tegelijk op ON/STAND-BY tot 'CL' verschijnt. Hiermee worden klok, timer, voorkeurzenders en programma's gewist.

Welke soorten discs kan ik afspelen?

Dit systeem speelt standaard CD's, CD-R/RW in CD-formaat, en CD-R/RW met MP3- of WMA-bestanden af. Opname op deze media is niet mogelijk.

GEBRUIKSAANWIJZING XL-MP10H SHARP

XL-MP10H micro systeem bestaande uit XL-MP10H (hoofdtoestel) en CP-S10H (luidsprekersysteem).

XL-MP10H Sistema de Micro Componente composto de XL-MP10H (unidade principal) e CP-S10H (sistema de alto-falante).

Raadpleeg de bladzijden i t/m vi en N-1 t/m N-24.

PORTUGUÊS

●Wanneer de ON/STAND-BY toets in de STAND-BY stand staat, loopt er nog steeds stroom (netspanning) in het toestel. Wanneer de ON/STAND-BY toets in de STAND-BY stand staat, kan het toestel ingeschakeld worden via de timerfunctie of de afstandsbediening.

Waarschuwing: Dit toestel bevat geen door de gebruiker te repareren onderdelen. Verwijder de behuizing nooit tenzij u deskundig bent op dit gebied. In het toestel loopt een gevaarlijke spanning; haal de stekker altijd uit het stopcontact alvorens onderhoud uit te voeren of wanneer het toestel voor langere tijd niet gebruikt wordt.

Gebruik van regelaars, het maken van instellingen, gebruik of handelingen anders dan in deze gebruiksaanwijzing vermeld, kan gevaarlijke straling blootleggen.

De laserstraal in deze CD-speler kan de ogen beschadigen, Probeer derhalve de ombouw niet te verwijderen. Laat reparaties alleen over aan erkend onderhoudspersoneel.

●CUIDADO

Stralingsduur: doorlopend

Laseruitgang: max. 0,6 mW

Hartelijk bedankt voor de aanschaf van dit SHARP product. Voor het verkriligen van de best mogelijke prestaties van dit product, moet u deze gebruiksaanwijzing goed doorlezen. Deze aanwijzingen verduidelijken de bediening van dit SHARP product.

Accessoires

Controleert u alstublieft of de volgende accessolres Inderdaad aanwezig zijn.

Opmerking: Alleen de bovenvermelde accessoires worden meegeleverd.

Inhoud

■Algemene informatie
Voorzorgen....2 Bedieningsorganen en indicatoren....3,4
■Voorbereidingen voor gebruik Systeemaansluitingen .... 5,6 Afstandsbediening .... 6
■Basisbediening Geluidsregeling .... 7 Instellen van de klok .... 8
■Discweergave Luisteren naar een disc 9 - 11 Geavanceerde discweergave 12 - 14
■Radio Luisteren naar de radio .... 15 Luisteren naar een opgeslagen zender .... 16
■Cassette weergave Luisteren naar een cassette .... 17
■Opname van een cassette Opnemen op een cassette....18, 19
■Geavanceerde mogelijkheden Timer en inslaaptimer bediening 20, 21
■Referenties Tabel probleemoplossing ..... 22, 23 Onderhoud ..... 23 Technische gegevens ..... 24

Voorzorgen

■Algemeen

- Controleer dat de apparatuur op een goed geventileerde plaats staat en dat er tenminste 10 cm vrije ruimte naast en achter de apparatuur is. Er moet daarbij tenminste 20 cm vrije ruimte boven de apparatuur zijn.

• Gebruik het toestel op een stevige, horizontale ondergrond die vrij is van trillingen.
• Stel het toestel niet aan direct zonlicht, magnetisme, stof, en vochtigheid bloot en houd het toestel uit de buurt van elektronische/elektrische apparaten (personal computers, facsimiles, etc.) die mogelijk storing veroorzaken.
• Zet niets bovenop het toestel.
• Stel het toestel niet aan vocht, temperaturen hoger dan 60°C of extreem lage temperaturen bloot.
• Als uw systeem niet naar behoren functioneert, dient u de stekker uit het stopcontact te halen. Doe vervolgens de stekker weer terug in het stopcontact en zet uw systeem aan.
• Bij onweer dient u voor de veiligheid de stekker van uw toestel uit het stopcontact te halen.
• Grijp de stekker zelf beet als u deze uit het stopcontact haalt. Indien aan het snoer wordt getrokken, kunnen de interne draden beschadigen.
• De behuizing mag niet verwijderd worden, aangezien dit kan leiden tot elektrische schokken. Raadpleeg voor werkzaamheden aan het binnenwerk uw plaatselijke SHARP servicecentrum.
• De ventilatie mag niet worden belemmerd door de ventilatieopeningen af te dekken met voorwerpen zoals kranten, tafellakens, gordijnen enz.
• Er mögen geen open vuurbronnen, zoals brandende kaarsen op het toestel gezet worden.
• U dient rekening te houden met het milieu wanneer u batterijen weggooit.
• Hef toestel is ontworpen voor gebruik in een gematigd klimaat.
• Dit toestel dient uitsluitend te worden gebruikt bij een omgevingstemperatuur vanaf 5°C tot 35°C.

Waarschuwingen:

• De netspanning dient overeen te komen met de spanning aangegeven op het toestel. Gebruik van dit toestel met een ander voltage dan het aangedulde is gevaarlijk en kan leden tot brand of andere ongelukken. SHARP kan niet aansprakelijk worden gesteld voor schade ten gevolge van gebruik van dit toestel met een ander voltage dan het gespecificeerde.
• CD-spelers maken gebruik van een laserstraal die uw ogen mogelijk kan beschadigen wanneer u direct in de straal kijkt. Kijk niet naar de aftastkop en raak deze niet aan.

■Volumeregeling

Het daadwerkelijke geluidsniveau bij een gegeven volume-instelling hangt mede af van de doelmatigheid en de opstelling van de luidsprekers en van diverse andere factoren. U dient blootstelling aan hoge geluidsniveaus, die zich kunnen voordoen wanneer het toestel wordt aan gezet terwijl het volume hoog staat, of bij doorlopend luisteren bij hoge volumes, te vermijden.

■Zorg voor uw CD's

Compact Discs zijn redelijk duurzaam, maar door vuil op het oppervlak van het schijfje kan er een afleesfout ontstaan. Volg de onderstaande richtlijnen zodat u maximaal kunt profiteren van uw CD collectie en uw speler.

• Schrijf niet op het schijlje, vooral niet op de kant zonder label, waar het signaal op staat. Maak geen markering van enigerlei soort op dit oppervlak.
• Stel de CD's niet bloot aan overmalige warmte of vochtigheid, of aan direct zonlicht.
• Pak een CD altijd vast aan de rand, en nooit aan het plaatoppervlak. Vingerafdrukken, vuil of water op de CD kan storingen bij het aflezen van de CD-signalen veroorzaken. Als een CD vuil is en daardoor niet goed speelt, maak deze dan schoon door met een zachte, droge doek van het middenpunt uit naar de rand toe te vegen.

XL-MP10H

NEDERLANDS

XL-MP10H

NEDERLANDS

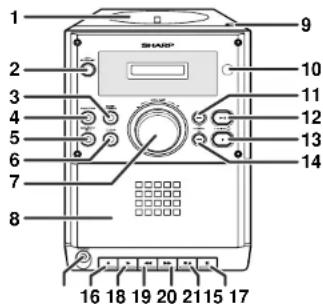

Bedieningsorganen en indicatoren

Referentiepagina

1. Discvak 10
2. Aan/uit (standby) toets 6
3. Lage/hoge tonen keuzetoets ....7
4. Functiekeuzetoets.... 10, 15, 17
5. Geneugen/insteltoets .... 14, 16
6. Wirtschaft.... 14, 18
   6.Wistoets 14,16 7.Volumerogelser 7
7. volumeregelaar .....
8. Georghavak ....
9. Cassetlevak .... 17
10. Disco-vilwarpctsta.... 10
11. Disc-uitwerptoels .... 10
12. Afetandsbedieningaepoor .... 6
13. Arstandsbedieningssensor .... 6
14. Toets voor hoger discfragment of snel door
    hogere tuner-voorkeurzender 12, 16
15. Toets voor disc weergave of pauze,
    hoger afstemmen 10, 15
16. Toets voor disc stoppen, lager afstemmen ..... 10, 15
    14.Toets voor lager discfragment of snel terug,
    lagere tuner-voorkeurzender 12, 16
    15.Aansluiting hoofdtelefoon 11
17. Cassette opnametoets 18, 19
18. Cassette weergavetoets 17
19. Cassette terugspoeltoets 17
20. Cassette snel doorspoeltoets 17
21. Cassette stop-/uitwerptoets 17
22. Cassette pauzetoets .... 17
23. Cassette opname-indicator 18
24. Inslaantimer-indicator 21
25. Disc willekeurige weergave-indicator 13
26. Geheugenindicator 14.16
27. MP3 fragmentindicator 10
28. WMA fragmentindicator 10
29. WMA fragmentindicator 16
30. Timer-gestuurde weergave-indicator 20
31. Disc weergave-indicator 10
32. Disc-herhaalindicator 13
33. EM-stereofunctie indicator 15
34. FM-stereofunctionic indicator 15
35. FM stereo-ontyangst indicator 15
36. In stereo unitvangst indicator 10
37. Aansluiting voor FM/AM-ringantenne 5
    34.Luidspreker-aansluitingen 5
    35.Netsnoer 5,6

1.Luidspreker met volledig bereik

2.Luidsprekersnoer

Opmerking:

De luidsprekerroosters kunnen niet worden verwijderd.

Referentiepagina

1. Zender afstandsbediening 6
   4.Aan/uit (standby) toets 6
   5.Kloktoets....8
   6.Timertoets 20
   7.Slaaptimertoets. 21
2. Toets voor disc snel terug, lager afstemmen ..... 12, 15
   9.Disc stoptoels 10
3. Tests voor disc lager fragment
4. Toets voor disc lager fragment, tuner lagere voorkeurzender, lagere tijd 8. 12. 16
   tunier lagere voorkeurzender, lagere tijd 8, 12, 16
5. Discweergavetoets 10
6. Toatsen voor versterken en verzwakken hoge tonen 7
7. Toetsen voor versterkein en verzwakken hoge tonen .... 7
8. Geheugentoets 8 14 16
   14 Disctoets 10
   15.Wistoets 14.16
9. Toets voor kiezen tuner en golfband 15
   17.MP3/WMA displaytoets 11.12
10. Directe zoektoetsen 13
    19.Toets voor hoger volume 7
    20.Toets voor disc snel door, hoger afstemmen ..... 12, 15
    21.Disc pauzetoets 10
    22.Toets voor disc hoger fragment,
    tuner hogere voorkeurzender, hogere tijd ..... 8, 12, 16
    23.Volume lager toets 7
11. Toetsen voor versterken en verzwakken lage tonen .....7
12. Disc willekeurige weergavetoets 13
    26.Disc-herhaaltoets 13
    27.Cassette toets 17

XL-MP10H

NEDERLANDS

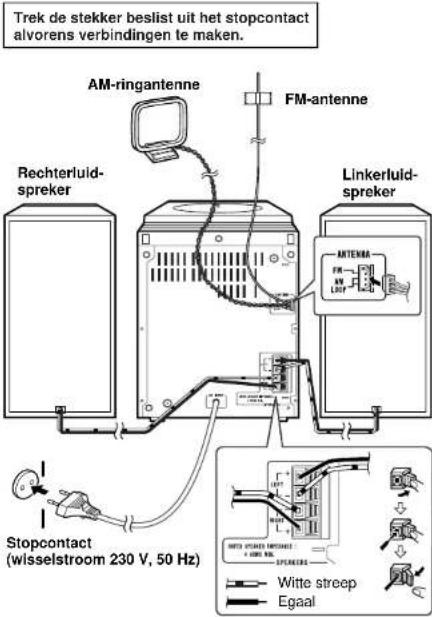

Systeemaansluitingen

■Aansluiten van de antennes

Verbind de FM/AM-ringantenne met de ANTENNA aansluiting. Leid de FM draadantenne en zet de AM ringantenne zo dat de ontvangst optimaal is. Zet de ringantenne op een plank of op een standaard, of bevestig deze aan de wand.

Opmerkingen:

- Als u de antenne op het toestel of in de buurt van het netsnoer plaatst, kan het signaal gestoord worden. Plaats de antenne zo ver mogelijk uit de buurt van het toestel voor een betere ontvangst.

- Sluit de vaste FM antenne niet aan op een buitenanterne. Dit zal resulteren in storingen.

Installeren van de AM-ringantenne:

< In elkaar zetten > < Bevestigen aan de wand >

■Aansluiten van de luidsprekers

Verbind de wit-gestreepte draad met de negatieve (-) aansluiting en de andere draad met de (+) aansluiting.

Let op:

• Laat de ontblote luidsprekerdraden elkaar niet raken.
• Gebruik luidsprekers met een impedantie van 4 Ohm of hoger, daar luidsprekers met een lagere impedantie het toestel mogelijk beschadigen.
• Verwissel in geen geval de rechter en linker kanalen. De rechter luidspreker is de luidspreker aan de rechterkant wanneer u naar het toestel gekeerd staat.

Opstellen van het luidsprekersysteem:

Er is geen verschil tussen de linker en de rechter luidspreker.

■Netsnoeraansluiting

Steek de stekker van het netsnoer van dit toestel pas in een stopcontact nadat u heeft gecontroleerd dat alle verbindingen in orde zijn.

Opmerking:

Trek de stekker uit het stopcontact indien u het toestel voor langere tijd niet gaat gebruiken.

Afstandsbediening

■Batterijen inzetten

1 Verwijder de klep van het batterijvak.

2 Plaats de bijgeleverde batterijen overeenkomstig de (+) en (-) markeringen in het batterijvak.

Bij het plaatsen of verwijderen van de batterijen moet u deze naar de polen drukken.

3 Doe de klep terug op het batterijvak.

Voorzorgen bij het gebruik van batterijen:

- Vernieuw altijd alle batterijen tegelijk. - Gehruik reelt uede op pleuws batteri

- Gebruik hoolt bude en nieuwe batterijen tegelijkertijd.

- Verwijder de batterijen als het toestel langere tijd niet gebruikt zal worden. Hierdoor voorkomt u mogelijke schade vanwege lekkende batterijen.

Let op:

- Gebruik geen oplaadbare batterijen (nikkelcadmium batterij, etc.)

- Verkeerd geplaatste batterijen kunnen problemen veroorzaken.

Verwijderen van batterij:

Verwijder de batterij-afdekking. Druk iedere batterij naar de Θpool en verwijder.

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

■Inschakelen van de stroom

Druk op de ON/STAND-BY toets om de stroom in te schakelen.

Na gebruik:

Druk op de ON/STAND-BY toets om het toestel in de standby-stand te zetten.

Opmerkingen aangaande de afstandsbediening:

• Vervang de batterijen wanneer het bereik afneemt of wanneer de bediening onbetrouwbaar wordt. Gebruik 2 "AA" formaat batterijen (UM/SUM-3, R6, HP-7 of vergelijkbaar).
• Reinig de zender van de afstandsbediening en de sensor op het toestel zelf regelmatig met een zachte doek.
• De bediening wordt mogelijk gestoord als de sensor op het hoofdtoestel blootstaat aan fel licht. Verander de verlichting of verplaats het toestel.
• Houd de afstandsbediening uit de buurt van vocht, hütte, schokken en trillingen.

■Testen van de afstandsbediening

Controleer de afstandsbediening

nadat u alle verbindingen heeft ge-

controleerd (zie bladzijden 5 - 6).

Richt de afstandsbediening op de

sensor van het toestel.

De afstandsbediening kan binnen

het getoonde bereik worden ge

bruikt

Druk op de ON/STAND-BY toets.

Wordt de stroom ingeschakeld? Nu

kunt u van uw muziek genieten

XL-MP10H

NEDERLANDS

Geluidsregeling

■Regelen van het volume

Bediening via hoofdtoestel:

Het volume wordt verhoogd door de VOLUME regelaar naar rechts te draalen. Draal de regelaar naar links om het volume te verlagen.

Bediening via afstandsbediening:

Druk op de VOLUME (- of +) toets om het volume te verlagen of te verhogen.

■Instellen van de lage tonen

Bediening

1 Druk op de BASS/TREBLE toets om "BASS" te selecteren.
2 Verdraai binnen 5 seconden de VOLUME regelaar voor het instellen van de lage tonen.

Bediening via afstandsbediening:

Druk op de BASS (- of +) toets om de lage tonen te regelen.

■Instellen van de hoge tonen

Bediening via hoofdtoestel:

1 Druk op de BASS/TREBLE toets om "TRE" te selecteren.
2 Verdraai binnen 5 seconden de VOLUME regelaar voor het instellen van de hoge tonen.

Bediening via afstandsbediening:

Druk op de TREBLE (- of +) toets om de hoge tonen te regelen.

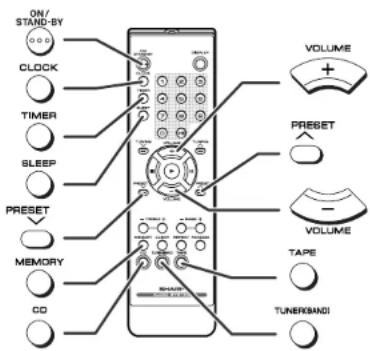

Instellen van de klok

Dit kan alleen worden uitgevoerd met de afstandsbediening. In dit voorbeeld wordt de klok ingesteld op 24-uurs (0:00) display.

1 Druk op de CLOCK toets en vervolgens binnen 5 seconden op de MEMORY toets.

2 Druk binnen 1 minuut op de PRESET ( of ) toets om het 24-uurs of 12-uurs display te selecteren en druk vervolgens op de MEMORY toets.

"0:00" De 24-uurs tijdsaanduiding verschijnt. (0:00 - 23:59)

"AM 12:00" De 12-uurs tijdsaanduiding verschijnt. (AM 12:00 - PM 11:59)

3 Druk binnen 1 minuut op de PRESET (of) toets om het aantal uren in te stellen en druk vervolgens op de MEMORY toets.

Druk éénmaal op de PRESET (of) toets om de tijd met 1 uur te verhogen. Houd ingedrukt om de tijd continu te verhogen.

4 Druk binnen 1 minuut op de PRESET (of) toets om het aantal minuten in te stellen en druk vervolgens op de MEMORY toets.

Druk éénmaal op de PRESET (of) toets om de tijd met 1 minuut te verhogen. Houd ingedrukt om snel te verhogen.

Bevestigen van het tijddisplay:

Druk op de CLOCK toets

De tijdsaanduiding zal circa 5 seconden worden getoond.

Opmerking:

"0:00" of de tijd knippert indien er weer stroom wordt geleverd na een stroomonderbreking of na het ontkoppelen van het toestel. Zet de klok als volgt gelijk.

Gelijk zetten van de klok:

Voer "Instellen van de klok" vanaf het begin uit. Indien "0:00" niet in slap 1 knippert, wordt slap 2 (voor het kiezen van 24-uur of 12-uur display) overgeslagen.

Veranderen van het 24- of 12-uurs display:

1 Wis alle geprogrammeerde gegevens. [Zie "Wissen van het gehele geheugen (terugstellen)" op bladzijde 23 voor details.] 2 Voer de aanwijzingen onder "Instellen van de klok" van het begin af aan uit.

XL-MP10H

NEDERLANDS

XL-MP10H

NEDERLANDS

Luisteren naar een disc

Met dit systeem kunt u een standaard CD, CD-R/RW van het CD-formaat en CD-R/RW met MP3-bestanden of WMA-bestanden afspelen, maar opname op deze media is echter niet mogelijk. Bepaalde audio CD-R en CD-RW discs kunnen vanwege de status van de disc of de voor opname gebruikte apparatuur niet worden afgespoeld.

MP3:

MP3 is een compressieformaat. De afkorting staat voor MPEG Audio Layer 3.

MP3 is een soort audiocodering voortkomend uit een aanzienlijke compressie van de oorspronkelijke audiobron met zeer weinig verlies van de geluidskwaliteit.

• De MP3 fragmentindicator licht op wanneer een MP3-fragment wordt afgelezen.
• Dit systeem is geschikt voor MPEG 1 Layer 3, MPEG 2 Layer 3 en VBR bestanden.
• Tijdens weergave van een VBR bestand verschilt de tijdteller op het display mogelijk van de werkelijke weergavetijd.

WMA

WMA-bestanden zijn bestanden van ASF (Advanced Systems Format) met inbegrip van audiobestanden die met Windows Media Audio codec zijn gecomprimeerd. WMA is ontwikkeld door Microsoft als een audioformaatbestand voor Windows Media Player.

• De WMA fragmentindicator licht op wanneer een WMA-fragment wordt algelezen.
• Geschikte bitwaarden voor WMA-bestanden zijn vanaf 64 kbps t/m 160 kbps.

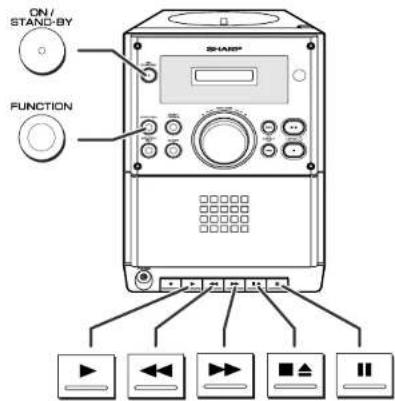

1	Druk op de ON/STAND-BY toets om de stroom in te schakelen.
2	Houd de FUNCTION toets ingedrukt tot "CD DISC" op het display verschijnt.Bij gebruik van de afstandsbediening dient u de CD toets in te drukken.
3	Druk op de ▲CD EJECT toets om het discvak te openen.
4	Leg de disc op de spil met het label boven.
5	Sluit het discvak door stevig op de met "PUSH CLOSE" gemarkeerde hoek te drukken.[MP3] MP3 fragmentindicatorTotaal aantal fragmenten[WMA] WMA fragmentindicatorTotaal aantal fragmentenTotale weergavetijdTotaal aantal fragmenten● Vanwege de structuur van de discinformatie, duurt het aflezen van een CD-R/RW die met het MP3-formaat of WMA-formaat is opgenomen langer (ongeveer 20 tot 90 seconden) dan in geval van een normale CD.

Totaal aanta fragmenten
Totale weergavetijd
[MP3] MP3 fragmentindicator
Totaal aantal fragmenten
[WMA] WMA fragmentindicator
Totaal aantal fragmenten

6 Druk op de ▶(i) teets om de weergave vanaf fragment 1 te beginnen.

Disc weergave-indicator

Na weergave van het laatste fragment van de CD schakelt het toestel automatisch in de stopfunctie.

Onderbreken van de weergave:

Bediening via hoofdtoestel

Druk op de Hoets

Om de weergave vanaf hetzelfde punt te laten hervatten, dient u nog een keer op de►nets te drukken

Bedlening via afstandsbedlening:

Druk op de 11toets

Druk op de ▶toets om de weergave te hervatten vanaf hetzelfde punt.

Stoppen van de weergave:

Druk op de ■toets

Verwijderen van de disc:

Druk op de ▲CD EJECT toets als de stopfunctie is Ingesteld.

Let op:

- Gebruik geen discs met speciale vormen (hart of achthoekig).

Deze discs veroorzaken problemen.

- Als een disc beschadigd, vuil of ondersteboven geladen is, zal "NO DISC" op het display verschijnen.

- Plaats geen andere voorwerpen in het discvak.

- Ontsporen wordt mogelijk veroorzaakt indien het toestel aan schokken of trillingen blootstaat.

- Sluit het discvak wanneer het toestel niet wordt gebruikt. Er zou anders stof op de lens kunnen komen met een onjuiste werking van het toestel tot gevolg.

- Plaats het toestel verder van de andere apparatuur indien er tijdens werking van een disc TV- of radiostoring is.

XL-MP10H

NEDERLANDS

Luisteren naar een disc (vervolg)

■Hoofdtelefoon

• Zet het volume laag voor u de hoofdtelefoon aansluit of uit het toestel haalt.
• Let er op dat de gebruikte hoofdtelefoon een 3,5 mm diameter stekker heeft en een impedantie tussen de 16 en 50 Ohm. De aanbevolen impedantie is 32 Ohm.
• Door een hoofdtelefoon aan te sluiten, worden de luidsprekers automatisch uitgeschakeld. Stel het volume in met de VOLUME regelaar.

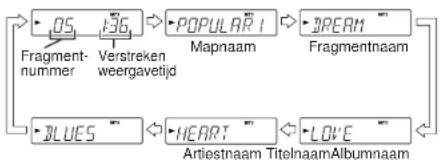

■Veranderen van het display (Alleen voor CD-R/RW opgenomen met het MP3-formaat of WMA-formaat)

Druk tijdens de stop- of weergavefunctie op de DISPLAY toets. Door ledere druk op de toets verandert het display als volgt.

[Tijdens de stopfunctie]

- Druk op de ■toets om het totaal aantal fragmenten te controle-ren.

[Tijdens de weergavefunctie]

Geavanceerde discweergave

■Kiezen van de gewenste map of het fragment aan de hand van de naam (Alleen voor CD-R/RW opgenomen met het MP3-formaat of WMA-formaat)

1	Druk tijdens de stopfunctie op de DISPLAY toets van de afstandsbediening om de mapnaam te to-nen.
2	Kies de gewenste map met de Hof toets.
3	Druk op de DISPLAY toets om de fragmentnaam te tonen.
4	Kies het gewenste fragment met de Hof toets.
5	Druk op de ▶(▶toets om de weergave te starten.

■Opzoeken van het begin van een fragment

Naar het begin van het volgende fragment verspringen:

Druk tijdens weergave korter dan 0,5 seconden op de teets.

Opnieuw beginnen van het spelende fragment:

Druk tijdens weergave korter dan 0,5 seconden op de Hoets.

Opmerking:

U kunt naar een gewenst fragment verspringen door herhaaldelijk op de kof toets te drukken, totdat het gewenste fragmentnummer verschijnt.

■Opzoeken van het gewenste deel

U hoort geluid met een CD, maar niet met een CD-R/RW die met het MP3-formaat of WMA-formaat is opgenomen. (Controleer de getoonde weergavetijd voor deze discs.)

Snel vooruit spoelen:

Houd de ▶bets ingedrukt tijdens weergave.

Snel terug spoelen:

Houd de ◀ets ingedrukt tijdens weergave.

Opmerkingen:

• Normale weergave zal hervatten zodra de teets wordt losgelaten.
• Indien het eind van het laatste fragment tijdens snel voorwaarts wordt bereikt, verschijnt "END" op het display en wordt de disc gepauzeerd. Wanneer het begin van het eerste fragment tijdens snel achterwaarts wordt bereikt, start de weergave van de disc automatisch.
• Met de 🔒 toets op het hoofdoestel kunt u het gewenste gedeelte opzoeken.

XL-MP10H

NEDERLANDS

Geavanceerde discweergave (vervolg)

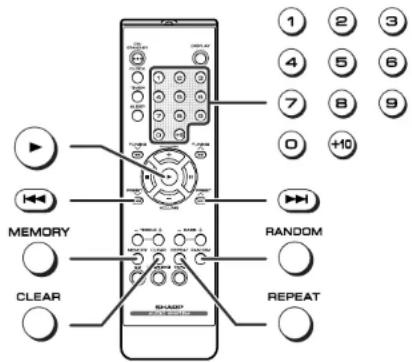

■Direct zoeken van een fragment

Met gebruik van de directe zoektoetsen kunnen de gewenste fragmenten worden afgespeeld.

Gebruik tijdens de stopfunctie de directe zoektoetsen van de afstandsbediening om het gewenste fragment te kiezen.

Ingesteld fragmentnummer

• Met de directe zoektoetsen kunt u tot nummer 9 kiezen.
• Gebruik de "+10" toets om nummer 10 of hoger te kiezen.

A. Bijvoorbeeld 13 kiezen

1 Druk éénmaal op de "+10" toets.

2 Druk op de "3" toets.

B. Bijvoorbeeld 30 klezen

1 Druk driemaal op de "+10" toets.

2 Druk op de "0" toets.

Druk op de ▶()bets om de weergave te starten.

De weergave van het gekozen fragment start. Het toestel stopt automatisch nadat het laatste fragment van de disc is afgespeeld.

Stoppen van de weergave:

Druk op de ■toets.

Opmerkingen:

• Het gekozen fragment kan gemakkelijk worden gestart door tijdens weergave op de directe zoektoelsen te drukken. [U hoelt niet op de ▶( ▶)ets te drukken.]
• Een hoger fragmentnummer dan het aantal fragmenten op de disc kan niet worden gekozen.
• Direct zoeken is niet tijdens willekeurige weergave mogelijk.
• Met een CD-R/RW die met het MP3-formaat of WMA-formaat is opgenomen, kunt u wel fragmentnummers maar niet de map met de directe zoektoetsen kiezen.

■Herhaalde weergave

Alle fragmenten of geprogrammeerde fragmenten kunnen doorlo- pend worden herhaald.

Herhalen van alle fragmenten:

1 Druk op de REPEAT toets.

Herhalen van een gewenst fragment:

1 Voer stappen 1 - 3 van "Geprogrammeerde weergave" op bladzijde 14 uit en druk vervolgens op de REPEAT toets.

Druk tijdens willekeurige weergave op de REPEAT toets.

Annuleren van de herhaalde weergave:

Druk nogmaals op de REPEAT toets. "dooft.

Let op:

Druk na herhaalde weergave beslist op de ■ toets. De disc zal anders doorlopend worden afgespeeld.

■Willekeurige weergave

De fragmenten kunnen automatisch in willekeurige volgorde worden afgespeeld.

Druk tijdens de stopfunctie op de

RANDOM toets en vervolgens op de

▶ (▶) toets om de willekeurige

weergave te starten.

Annuleren van de willekeurige weergavevolgorde:

Druk tijdens de stopfunctie nogmaals op de RANDOM toets.

Opmerkingen:

• Willekeurige weergave wordt met het hoofdtoestel geactiveerd wanneer u tijdens weergave op de RANDOM toets drukt.
• De willekeurige weergave stopt automatisch nadat alle fragmenten éénmaal zijn afgespeeld. (Hetzelfde fragment wordt niet tweemaal afgespeeld.)
• Bij willekeurige weergave worden de fragmenten automatisch kris-kras door elkaar weergegeven. (U kunt niet zelf een bepaalde volgorde voor weergave kiezen.)
• Als u op de teets drukt bij willekeurige weergave, kunt u doorgaan naar het volgende willekeurig gekozen fragment. U kunt echter niet met de teets teruggaan naar het vorige fragment. In plaats daarvan zal het begin van het huidige fragment worden opgezocht.

■Geprogrammeerde weergave

U kunt maximaal 32 fragmenten voor weergave in de gewenste volgorde kiezen.

1 Gebruik tijdens de stopfunctie de directe zoektoetsen om het gewenste fragment te kiezen.

Ingesteld fragmentnummer

U kunt tevens een fragment kiezen met de 101 toets.

2 Druk op de MEMORY (MEMORY/SET) toets om het fragmentnummer op te slaan.

Weergavevolgorde

"MEMORY" zal verschijnen wanneer het fragment in het geheugen is vastgelegd.

3 Herhaal de stappen 1 - 2 voor verdere fragmenten. U kunt maximaal 32 fragmenten programmeren.

U kunt de geprogrammeerde fragmenten door een druk op de CLEAR toets wissen indien u een vergissing heeft gemaakt.

4 Druk op de ▶()▶ets om de weergave te starten.

Wissen van de geprogrammeerde fragmenten:

Schakel de CD in de stopfunctie terwijl de "MEMORY" indicator is opgelicht en druk dan op de CLEAR toets. Door iedere druk op de toets wordt, beginnend bij het laatste fragment, een fragment gewist. "MEMORY" zal doven wanneer alle fragmenten zijn gewist.

Toevoegen van fragmenten aan het programma:

Indien er reeds een programma is vastgelegd, zal de "MEMORY" indicator worden getoond. Voer in dat geval stappen 1 - 2 uit om fragmenten aan het programma toe te voegen. De nieuw geprogrammeerde fragmenten worden na het laatst geprogrammeerde fragment van het oorspronkelijke programma vastgelegd.

Opmerkingen:

• De geprogrammeerde volgorde wordt automatisch geannuleerd wanneer u het discvak opent.
• De geprogrammeerde keuzes worden niet gewist, ookal drukt u op de ON/STAND-BY toets om de standbyfunctie te activeren of een andere functie dan CD te kiezen.
• Willekeurige weergave is niet mogelijk tijdens geprogrammeerde bedlening.
• Met een CD-R/RW de met het MP3-formaat of WMA-formaat is opgenomen, kunt u wel fragmentnummers maar niet de map met de directe zoektoetsen kiezen.

XL-MP10H

NEDERLANDS

Luisteren naar de radio

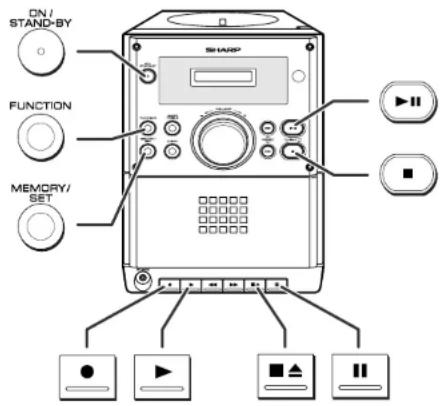

1 Druk op de ON/STAND-BY toets om de stroom in te schakelen.
2 Houd de FUNCTION toets Ingedrukt tot "FM" of "AM" op het display verschijnt.
Druk bij gebruik van de afstandsbediening op de TUNER (BAND) toets om "FM" of "AM" te klezen.
3 Stem af op de gewenste zender met de TUNING (√of) toets.
Afstemmen met de hand:
Druk zo vaak als nodig is op de TUNING toets om af te stemmen op de gewenste zender.
Automatisch afstemmen:
Wanneer de TUNING toets meer dan 0,5 seconden ingedrukt wordt gehouden, zal het automatisch afstemmen beginnen en stoppen bij de eerste zender die ontvangen kan worden.

Opmerkingen:

• Bij radiostoring, is het mogelijk dat het automatisch afstemmen automatisch op dat punt blijft staan.
• Het automatisch afstemmen zal signalen van zwakke zenders overslaan.
• Druk nog eens op de TUNING toets om het automatisch alstemmen te stoppen.

Ontvangen van FM stereo uitzendingen:

Druk op de FUNCTION [TUNER (BAND)] toets zodat de "ST" Indi- cator oplicht.
- "Wordt getoond indien het FM programma stereo wordt uitgezonden.
- Als de FM ontvangst zwak is, kunt u op de FUNCTION [TUNER (BAND)] toets drukken zodat de "ST" indicator uit gaat. De ontvangst wordt nu mono en het geluid zal duidelijker worden.

FM 98.00

FM-stereofunctie indicator

FM stereo-ontvangst indicator

Luisteren naar een opgeslagen zender

■Zenders opslaan in het geheugen

U kunt 40 AM en FM zenders in het geheugen opslaan en deze met een druk op een toets weer oproepen. (Voorkeurzenders)

1 Voer de stappen 1 - 3 uit onder "Luisteren naar de radio" op bladzijde 15.

2 Druk op de MEMORY/SET (MEMORY) toets om de functie voor het programmeren van zenders te activeren.

3 Druk binnen 5 seconden op de PRESET (√ of λ) toets om het voorkeurzendernummer te selecteren.

Programmeer de zenders op volgorde in het geheugen beginnende met voorkeurzendemummer 1.

4 Druk binnen 5 seconden op de MEMORY/SET (MEMORY) toets om deze zender in het geheugen op te slaan.

Als de "MEMORY" indicator en de aanduilding van het voorkeurzendernummer doven alvorens de zender in het geheugen is ingevoerd, dient de procedure te worden herhaald vanaf stap 2.

5 Herhaal de stappen 1 - 4 om andere zenders in te stellen of om een voorkeurzender te wijzigen.

Wanneer een nieuwe zender in het geheugen opgeslagen wordt, zal de eerder opgeslagen zender worden gewist.

Opmerking:

De backup functie kan de opgeslagen zenders een paar uur in het geheugen houden in geval van een stroomstoring of wanneer de stekker uit het stopcontact raakt.

■Instellen van een voorkeurzender

Druk de PRESET (Vof ) toets korter dan 0,5 seconden in om op de gewenste zender af te stemmen.

Kiezen van een voorkeurzender met de directe cijfertoetsen: Druk op de overeenkomende cilfertoets ("0" - "+10").

Voorbeeld:

Voor het klezen van 28, drukt u op "+10", op "+10" en vervolgens op "8".

■Aftasten van de voorkeuzezenders

De in het geheugen opgeslagen zenders kunnen automatisch worden afgelast. (Aftasten voorkeuzegeheugen)

1 Houd de PRESET ( of ) toets tenminste 0,5 seconden ingedrukt. Het voorkeuzezendernummer gaat knipperen en er zal op volgorde 5 seconden lang op elk van de geprogrammeerde zenders worden afgestemd.

2 Druk nog een keer op de PRESET ( of ) toets wanneer u de gewenste zender gevonden heeft.

■Wissen van een opgeslagen zender

1 Roep een opgeslagen zender op. 2 Druk op de MEMORY/SET (MEMORY) toets terwijl dit op het display staat.
3 Druk binnen 5 seconden op de CLEAR toets op de afstandsbediening.

■Wissen van het gehele ingestelde geheugen

1 Druk op de ON/STAND-BY toets om het toestel in de standby-stand te zetten.

2 Houd de MEMORY/SET en de PRESET toets ingedrukt en druk tegelijkertijd op de ON/STAND-BY toets totdat "TUCL" verschijnt.

XL-MP10H

NEDERLANDS

Radio

N-16

XL-MP10H

NEDERLANDS

Luisteren naar een cassette

Alvorens weergave:

• Voor een optimaal geluid moet u normaal of low-noise cassettes voor weergave gebruiken. (Metaal of CrO, worden afgeraden.)
• Gebruik geen C-120 cassettes of banden van slechte kwalitelt, daar deze storingen kunnen veroorzaken.
• Draal de band met bijvoorbeeld een pen strak alvorens een cassette in de cassettehouder te plaatsen.

1	Druk op de ON/STAND-BY toets om de spanning in te schakelen.
2	Houd de FUNCTION toets ingedrukt tot "TAPE" op het display verschijnt.Bij gebruik van de afstandsbediening dient u de TAPE toets in te drukken.
3	Druk op de ■ toets om het cassettevak te openen.
4	Plaats een cassette in het cassettevak met de af te spelen kant naar u toe gericht.
5	Sluit het cassettevak.
6	Druk op de ▶toets om de weergave te starten.

Stoppen van de weergave:

Druk op de ■ 4oets.

Snel door-/terugspoelen:

Druk voor snel doorspoelen eerst op de ■ toets, en vervolgens op de ▶ toets. Voor snel terugspoelen, druk op de ■ oats, en dan op de ◀ eels.

Onderbreken van de weergave:

Druk tijdens de weergave op de liitoets.

Druk nogmaals op de IItoets om de weergave weer te hervatten.

Let op:

• Druk lijdens het snel door- of terugspoelen niet op de Itoets. De ◀ of ►oets zal anders niet terugspringen wanneer het eind van de band wordt bereikt. U moet in dat geval op de ■ oets drukken.
• Druk alvorens de bandtransportfunctie over te schakelen eerst op de ■ oets.

Opnemen op een cassette

Alvorens opname:

• Wanneer u belangrijke dingen wilt opnemen, kunt u het beste eerst een test maken om er zeker van te kunnen zijn dat alles goed wordt opgenomen.
• SHARP is niet aansprakelijk voor beschadiging of het verliezen van een opname vanwage een onjuiste working van dit toestel.
• Het volume en het geluid kunnen worden geregeld zonder dat dit invloed heeft op het opgenomen signaal (variabele geluidsmonitor).
• Gebruik uitsluitend normaalcassettes voor opname. Gebruik geen metaal of CrO, cassettes.
• Gebruik geen C-120 cassettes of banden van slechte kwaliteit, daar deze storingen kunnen veroorzaken.

Wispreventleilipje van cassettes:

• Voor opname op een cassette, moet u controleren dat de wispreventiellipjes niet zijn verwijderd. Cassettes hebben wispreventiellipjes die kunnen worden verwijderd om het per ongeluk opnemen of wissen te voorkomen.
• Voor het beschermen van een opname moet u het wlspreventielpje na de opname verwijderen. Wilt u later toch op deze cassette opnemen, dan moet u de opening van het wispreventielpje met plakband bedekken.

■Opname van een disc

1 Druk op de ON/STAND-BY toets om de stroom in te schakelen.
2 Houd de FUNCTION toets ingedrukt tot "CD DISC" op het display verschijnt.
Bij gebruik van de afstandsbediening dient u de CD toets in te drukken.
3 Plaats de gewenste CD.
4 Plaats een cassette in het cassettevak met de op te nemen kant naar u toe gericht.
Spoel de band voorbij de voor opname onbruikbare aanloopstrook.
5 Druk op de Iitoets.
6 Door een druk op de ● toets wordt tevens de ▶toets geactiveerd.
7 Druk nogmaals op de IItoets om de pauzefunctie te annuleren.
8 Druk op de ▶(1) teets om de opname te beginnen.

XL-MP10H

NEDERLANDS

Opnemen op een cassette (vervolg)

Geprogrammeerde opname:

1 Programmeer fragmenten (zie bladzijde 14).

2 Druk op de toets.

3 Door een druk op de toets wordt tevens de toets geactiveerd.

4 Druk nogmaals op de 10ets om de pauzerunctie te annuleren.

5 Druk op de 100ets om de opname te beginnen.

Onderbreken van de opname:

Druk op de Iitoets.

Druk op de Iitoets om de opname te hervatten.

Stoppen van de opname:

Druk op de ■ aets.

De cassette stopt.

■Opname van de radio

1 Stem af op de gewenste zender (zie bladzijde 15).
2 Plaats een cassette in het cassettevak met de op te nemen kant naar u toe gericht.
Spoel de band voorbij de voor opname onbruikbare aanloopstrook.
3 Druk op de Iitoets.
4 Door een druk op de ● toets wordt tevens de ▶toets geactiveerd.
5 Druk nogmaals op de Iitoets om de opname te starten.

Stoppen van de opname:

Druk op de ■ 4oets.

Opmerking

Als u bij het opnemen van een AM zender een fluittoon hoort, dient

u de AM ringantenne te verplaatsen.

■Wissen van opgenomen cassettes

1 Plaats de te wissen cassette in het cassettevak met de te wissen kant naar u toe gericht.
2 Houd de FUNCTION toets ingedrukt tot "TAPE" op het display verschijnt. Bij gebruik van de afstandsbediening dient u de TAPE toets in te drukken.
3 Door een druk op de boets wordt tevens de toets voor het starten van het wissen geactiveerd.

Timer en inslaaptimer bediening

Dit kan alleen worden uitgevoerd met de afstandsbedlening.

Timer-gestuurd weergeven:

Het toestel wordt ingeschakeld en de weergave van de gewenste bron (disc of tuner) start op de ingestelde tijd.

Bediening slaaptimer:

De radio en disc kunnen automatisch worden uitgeschakeld.

Opmerking:

Tijdens de cassettefunctie kunt u de timer en inslaaptimer niet gebruiken.

Voor u de timer in gaat stellen:

1 Controleer dat de juiste tijd voor de klok is ingesteld (zie bladzijde 8).

2 Doe de disc die wilt afspelen in het toestel.

■Timer-gestuurd weergeven

1 Druk op de ON/STAND-BY toets om de spanning in te schakelen.

2 Druk op de CD of TUNER (BAND) toets om de gewenste functie te klezen.

Nadat u de TUNER (BAND) heeft gekozen, kunt u afstemmen op de gewenste zender.

3 Stel het volume in met de VOLUME toetsen.

Zet het volume niet te hoog.

4 Druk op de TIMER toets en vervolgens binnen 6 seconden op de MEMORY toets.

5 Druk binnen 1 minuten op de PRESET (√of) toets om het aantal uren voor het begintijdstip in te voeren en druk vervolgens op de MEMORY toets.

6 Druk binnen 1 minuten op de PRESET (Vof) toets om het aantal minuten voor het begintijdstip in te voeren en druk vervolgens op de MEMORY toets.

- De begintijd, functie en volume voor de timer-gestuurde weergave zullen worden getoond, waarna het toestel automatisch uit (standby) zal gaan.

- *zal verschijnen en de tijd op dit moment zal worden getoond.

Annuleren van de timer-gestuurde weergave:

Druk op de ON/STAND-BY toets om de stroom in te schakelen.

Vervolg op de volgende bladzijde

XL-MP10H

NEDERLANDS

Timer en inslaaptimer bediening (vervolg)

7 Wanneer de ingestelde tijd bereikt wordt, zal de weergave beginnen.
Het volume neemt geleidelijk toe tot het volume bereikt wordt dat u gebruikte voordat uw systeem in de timer-standbyfunctie ging.
8 Het toestel schakelt een uur na het starten van timerweergave standby. Indien de discweergavetijd echter een uur of korter is, wordt de standbyfunctie na de weergave geactiveerd.

Resetten of wijzigen van de instelling van de timer: Voer "Timer-gestuurd weergeven" van het begin af aan uit.

■Slaaptimer

1 Geef de gewenste geluidsbron weer.

2 Druk op de SLEEP toets.

Veranderen van de slaaptijd:

Druk herhaaldelijk op de SLEEP toets om de gewenste tijd voor het inslapen te kiezen. De tijd wordt met de volgende stap verlaagd.

De Inslaaptijd kan ook nog worden veranderd als de Inslaaptimer reeds in werking is.

(Maximum: 3 uur - minimum: 5 minuten)

3 Uw systeem gaat automatisch in de standby-stand wanneer de ingestelde tijd verstreken is.

Het volume wordt 40 seconden voor het stoppen van de in- slaaptimer verlaagd.

Annuleren van de inslaaptimer:

Druk op de ON/STAND-BY toets terwijl "SLEEP" wordt getoond. Druk op de SLEEP toets totdat "OFF" op het display verschijnt om de inslaaptimer te annuleren zonder het systeem standby te schakelen.

Controleren van de resterende slaaptijd:

Druk opeen keerde SLEEP toets terwijl de slaaptimer in bedrijf is. De resterende inslaaptijd wordt ongeveer 3 seconden lang getoond.

■Gebruik van de timer en de inslaaptimer samen

Voorbeeld: In slaap vallen en wakker worden met dezelfde radiozender

U kunt alleen dezelfde signaalbron laten weergeven (de functie kan niet worden omgeschakeld).

Instelling van de inslaaptimer

Instelling timergestuurde weergave

Automatische uitschakeling Inslaaptimer.

Begintijd timergestuurde weergave

Tabel probleemoplossing

Veel vermeende problemen kunnen door de gebruiker zelf worden opgelost, zonder een reparateur in te schakelen. Als er iets mis lijkt met dit product, dient u eerst de onderstaande punten te controleren voor u contact opneemt met uw erkende SHARP dealer of servicecentrum.

■Algemeen

Symptoom Mogelijke oorzaak
● De juiste tijd is niet voor de klok ingesteld.	● Is er een stroomstoring geweest? Stel de klok opnieuw in. (Zie bladzijde 8.)
● Het toestel reageert niet na een druk op een toets.	● Zet het toestel in de standby-stand en zet het vervolgens weer aan.● Als het toestel nog steeds niet naar behoren functioneert, dient u het te resetten. (Zie bladzijde 23.)
● Geen geluid.	● Staat het volumeniveau op "0"?● Is de hoofdtelefoon aangesloten?● Sluiten de luidsprekersnoeren kort?

■CD-speler

Symptoom Mogelijke oorzaak
De weergave begint niet.De weergave slopt halverwege of verloopt niet naar behoren.	Zit de disc misschien ondersteboven in het toestel?Voldoet de disc aan de standaarden?Is de disc vervormd of bekrast?
Het weergegeven geluid slaat over of stopt midden-in een fragment.	Is het toestel onderhevig aan trillingen?Is de disc erg vuil?Heeft zich wellicht condens gevormd binnenin het toestel?

Tuner

Symptoom Mogelijke oorzaak
● De tuner produceert conti-nu rare geluiden.	● Staat het toestel dicht bij een TV of computer?● Is de FM/AM-ringantenne juist geplaatst? Plaats de antenne verder uit de buurt van het netsnoer indien te dicht bij elkaar.

■Cassettedeck

Symptoom Mogelijke oorzaak
● Kan niet opnemen.	● Is het wispreventiellipje mis-schien verwijderd?
● Fragmenten kunnen niet met behoorlijke geluids-kwaliteit worden opgeno-men.● Er kan niet volledig gewist worden.	● Is dit een normale band? (U kunt niet opnemen op een metaal of CrO2 band.)
● Geluid slaat over.● Hoge tonen niet hoorbaar.● Zwevend geluid.	● Is de band niet strak opgerold?● Is de band uitgerekt?● Zijn de capstans, aandrukrollers of koppen vuil?

■Afstandsbediening

Symptoom Mogelijke oorzaak
● De afstandsbediening werkt niet.	● Zit de stekker van het toestel in het stopcontact?● Zijn de batterijen met de polen in de juiste richting ingezet?● Zijn de batterijen leeg?● Is de afstand of de hoek verkeerd?● Valt er sterk licht op de sensor voor de afstandsbediening?

XL-MP10H

NEDERLANDS

XL-MP10H

NEDERLANDS

■Bij problemen

Wanneer dit product wordt blootgesteld aan sterke invloeden van buitenaf (mechanische schokken, abnormale statische elektriciteit, abnormale netspanning als gevolg van blikseminslag, enz.) of wanneer het toestel onjuist bediend wordt, is het mogelijk dat er storingen optreden.

Als zich een dergelijk probleem voordoet, dient u het volgende te doen:

1 Zet het toestel uit (standby) en vervolgens weer aan.

2 Indien het toestel na de voorgaande handeling nog niet juist functioneert, moet u de stekker even uit het stopcontact trekken, weer terug steken en de spanning vervolgens inschakelen.

Opmerking

Indien geen van de handelingen het toestel weer herstelt, moet u het gehele geheugen terugstellen.

■Wissen van het gehele geheugen (terugstellen)

1 Druk op de ON/STAND-BY toets om het toestel in de standby stand te zetten.

2 Houd de MEMORY/SET en de CLEAR toets ingedrukt en druk tegelijkertijd op de ON/STAND-BY toets totdat "CL" verschijnt.

Let op:

Deze handeling wist alle in het geheugen opgeslagen gegevens, Inclusief de klok- en timer-instellingen, voorkeuzezenders en CD programma's.

■Condensatie

Door plotselinge temperatuurverschillen en opslag of gebruik in een zeer vochtige ruimte wordt condens in het toestel (op de CD-aftastlens, cassettekoppen, enz.) of op de zender van de afstandsbediening gevormd.

Het toestel functioneert mogelijk niet juist door condens. U moet in geval van condensvorming de stroom ingeschakeld laten zonder een CD (of cassette) geplaatst en wachten totdat normale weergave weer mogelijk is (ongeveer 1 uur). Veeg condens met een zachte doek van de zender van de afstandsbediening alvorens deze voor bediening te gebruiken.

Onderhoud

■Schoonmaken van de CD pick-up lens

Raak de aftastlens niet aan. Reinig de af- tastlens met een droog wattenstokje indien er vingerafdrukken, vuil of stof op de aftast- lens is.

■Reinigen van de behuizing

Neem de behuizing van tijd tot tijd af met een zachte doek en een slap sopje en wrijf na met een droge doek.

Let op:

- Gebruik geen chemische middelen voor het reinigen (benzine, verfverdunner enz.). Deze kunnen de afwerking van de behuizing aantasten.

- Probeer in geen geval het binnenwerk van het toestel te smeren. Dit kan storingen veroorzaken.

■Reinigen van de onderdelen die contact maken met de band

• Vuile koppen, aandrijfas en aandrukrol kunnen de geluidskwalitelt aantasten en vastlopen van de band in het transportmechanisme veroorzaken. Maak deze onderdelen daarom regelmatig schoon met gebruik van een in de handel verkrilgbare reinigingsset of een wattenstokje bevochtigd met een weinig alcohol.
• Bij het reinigen van de koppen, de aandrukrollen enz. dient u de stekker van het toestel uit het stopcontact te halen vanwege de hoge spanningen in het binnenwerk.

Wiskop Opname-/weergavekop Capstan Aandrukrol

- Na langdurig gebruik is het mogelijk dat de koppen van het cassettedeck en de capstan gemagnetiseerd raken, wat zal resulteren in een slechte geluidskwaliteit. U dient deze onderdelen tenminste eenmaal per 30 uur weergave -opnametijd te demagnetiseren met een los in de handel verkrijgbare demagnetiseur. Lees de instructies van de demagnetiseur zorgvuldig door voor u deze gaat gebruiken.

Technische gegevens

SHARP behoudt zich het recht voor om het ontwerp en de technische gegevens aan te passen terwille van productverbeteringen zonder mededeling vooraf. De waarden gegeven in het gedeelte "Technische gegevens" zijn gebaseerd op een gemiddeld model van de productieijn. Er kunnen echter lichte afwijkingen bestaan per individueel toestel.

■Algemeen

Voedingsbron 230 V	wisselstroom, 50 Hz
Stroomverbruik Stroom	Ingeschakeld: 25 W
	Stroom standby: 0,9 W
Afmetingen Breedte:	160 mmHoogte: 242 mmDiepte: 250 mm
Gewicht 2,3 kg

■Versterker

Uitgangsvermogen	PMPO: 30 W (Totaal)MPO: 15 W (7,5 W + 7,5 W) (DIN 45 324)RMS: 10 W (5 W + 5 W) (DIN 45 324)
Uitgangsaansluitingen	Luidsprekers: 4 OhmHoodtelefoon: 16 - 50 Ohm(aanbevolen: 32 Ohm)

Tuner

Frequentiebereik FM: 87.5 - 108,0 MHzAM: 522 - 1.620 kHz

■CD-speler

Type Compactdisc-speler
Signaalaflezing Geen	contact makende, 3-straalshallgeleider laser leeskop
D/A converter 1-blt D	A converter
Frequentiebereik 20	- 20.000 Hz
Dynamlsch bereik 90	dB (1 kHz)

■Cassettedeck

Frequentiebereik 125 - 8.000 Hz (normal cassette)
Slignaal/rulsverhoudlng	50 dB (opname/weergave)
Wow en flutter 0,35 % (DIN 45 511)

■Luidspreker

Type 10 cm luidspreker met volledig bereik
Maxlum ingangsvermogen	10 W
Opgegeven ingangsvermogen	5 W
Impedantie 4 Ohm
Afmetingen Breedte:	130 mmHoogte: 240 mmDiepte: 161 mm
Gewicht 1,4 kg/per stuk

XL-MP10H

NEDERLANDS

SHARP

SHARP CORPORATION

TINSZA033SJZZ

04L N HK①

04/10/6 XL-MP10H(H)_BACK.fm

TINSZA033SJZZ

04/10/6 XL-MP10H(H)_SP.fm

TINSZA033SJZZ
