Type product	Micro componentsysteem bestaande uit XL-MP40H (hoofdtoestel) en CP-MP40H (luidsprekersysteem)
Afmetingen hoofdtoestel (B x H x D)	160 mm x 240 mm x 245 mm
Gewicht hoofdtoestel	2,5 kg
Afmetingen luidspreker (B x H x D)	145 mm x 240 mm x 180 mm per stuk
Gewicht luidspreker	1,4 kg per stuk
Voedingsspanning	230 V wisselstroom, 50 Hz
Stroomverbruik ingeschakeld	25 W
Stroomverbruik standby	0,9 W
Uitgangsvermogen versterker (PMPO)	30 W totaal
Uitgangsvermogen versterker (RMS)	10 W (5 W + 5 W) (DIN 45324)
Luidsprekerimpedantie	4 Ohm
Hoofdtelefoonimpedantie	16 - 50 Ohm (aanbevolen 32 Ohm)
Frequentiebereik FM	87,5 - 108,0 MHz
Frequentiebereik AM	522 - 1.620 kHz
CD-speler type	Compactdisc-speler met 3-straals halfgeleider laser leeskop
CD frequentiebereik	20 - 20.000 Hz
CD dynamisch bereik	90 dB (1 kHz)
Cassettedeck frequentiebereik	50 - 14.000 Hz (normale cassette)
Cassettedeck signaal/ruisverhouding	50 dB (opname/weergave)
Cassettedeck wow en flutter	0,35 % (DIN 45511)
Luidspreker type	10 cm luidspreker met volledig bereik
Luidspreker maximaal ingangsvermogen	10 W
Luidspreker nominaal ingangsvermogen	5 W
Functies	CD, radio (FM/AM), cassette, timer, slaaptimer, geprogrammeerde weergave, willekeurige/herhaalde weergave
Aansluitingen	Video/externe ingang (Audio), hoofdtelefoon, luidsprekers, FM/AM-antenne

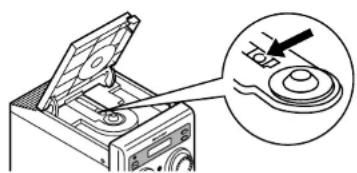

Onderhoud	Reinig CD-lens met droog wattenstokje; reinig cassettekoppen regelmatig; behuizing afnemen met zachte doek en mild sop
Veiligheid	Netspanningscompatibiliteit controleren; niet blootstellen aan vocht, hoge temperaturen; laserstraling vermijden; alleen erkend onderhoud
Batterijen afstandsbediening	2 x AAA (UM-4, HP-16 of vergelijkbaar)

Veelgestelde vragen - XL-MP40H SHARP

Hoe stel ik de klok in op de Sharp XL-MP40H?

Druk op de SHIFT-toets en vervolgens op de CLOCK-toets. Druk binnen 5 seconden op SHIFT + MEMORY. Kies met PRESET (√ of ►) 24-uurs of 12-uurs display en bevestig met SHIFT + MEMORY. Stel het uur in met PRESET en bevestig, daarna de minuten. Zie pagina 8 van de handleiding.

Waarom werkt de afstandsbediening niet?

Controleer of de stekker in het stopcontact zit, of de batterijen correct zijn geplaatst (polariteit + en -) en of ze niet leeg zijn. Zorg dat er geen fel licht op de sensor valt en dat de afstand en hoek correct zijn (< 7 meter, 30 graden). Zie pagina 23-24 van de handleiding.

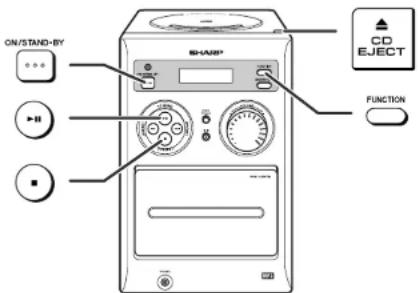

Hoe kan ik een CD afspelen?

Druk op ON/STAND-BY, selecteer CD-functie met FUNCTION (of CD op afstandsbediening). Druk op ▲CD EJECT om het discvak te openen, leg de disc met label naar boven, sluit het vak en druk op ▶(▌▌) om af te spelen. Zie pagina 9-10 van de handleiding.

Wat moet ik doen als er geen geluid is?

Controleer of het volume niet op 0 staat, of de hoofdtelefoon niet is aangesloten, en of de luidsprekerkabels niet kortsluiten. Controleer ook of de juiste bron is geselecteerd. Zie pagina 23 van de handleiding.

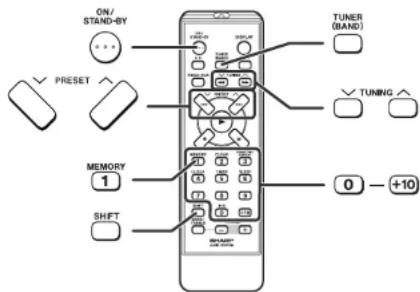

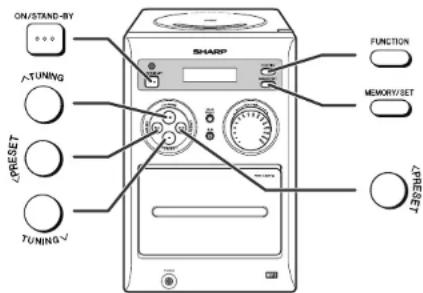

Hoe sla ik radiozenders op in het geheugen?

Stem af op de gewenste zender (pagina 15). Druk op MEMORY/SET, kies binnen 5 seconden een voorkeursnummer met PRESET (√ of ►), druk opnieuw op MEMORY/SET om op te slaan. U kunt maximaal 40 zenders opslaan. Zie pagina 16 van de handleiding.

Waarom slaat de CD over of stopt halverwege?

Controleer of de disc niet beschadigd, vuil of ondersteboven is. Zorg dat het toestel niet aan trillingen wordt blootgesteld. Bij condensvorming het toestel ongeveer 1 uur aan laten staan zonder disc. Zie pagina 23 van de handleiding.

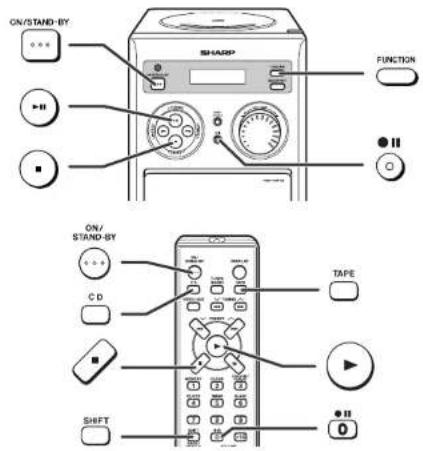

Hoe neem ik op van CD naar cassette?

Plaats een CD en een cassette (normale band). Selecteer CD-functie, druk op de opname-pauzetoets (●), dan op ▶(▌▌) om de opname te starten. De disc speelt automatisch af en de cassette neemt op. Zie pagina 18-19 van de handleiding.

Wat is de maximale speelduur van de slaaptimer?

De slaaptimer kan worden ingesteld van 5 minuten tot maximaal 3 uur. Druk op SHIFT + SLEEP om de tijd te verlagen met elke druk. Het volume wordt 40 seconden voor het einde verlaagd. Zie pagina 21 van de handleiding.

Hoe reset ik het toestel naar fabrieksinstellingen?

Zet het toestel in standby. Houd MEMORY/SET en PRESET (√) ingedrukt en druk tegelijkertijd op ON/STAND-BY totdat 'CL' verschijnt. Hiermee worden alle geheugeninstellingen gewist. Zie pagina 24 van de handleiding.

Wat voor cassettes kan ik gebruiken voor opname?

Gebruik alleen normale (Type I) cassettes. Metal of CrO₂ (Type II/IV) worden niet ondersteund. Gebruik geen C-120 cassettes of banden van slechte kwaliteit. Zorg dat de wispreventielipjes intact zijn. Zie pagina 18 van de handleiding.

GEBRUIKSAANWIJZING XL-MP40H SHARP

XL-MP40H micro systeem bestaande uit XL-MP40H (hoofdtoestel) en CP-MP40H (luidsprekersysteem).

XL-MP40H Sistema de Micro Componente composto de XL MP40H (unidade principal) e CP-MP40H (sistema de alto-falante). XL-MP40H Micro Component System consisting of XL-MP40H (main unit) and CP-MP40H (speaker system).

Raadpleeg de bladzijden i t/m vi en N-1 t/m N-26.

PORTUGUÊS

●Wanneer de ON/STAND-BY toets in de STAND-BY stand staat, loopt er nog steeds stroom (netspanning) in het toestel. Wanneer de ON/STAND-BY toets in de STAND-BY stand staat, kan het toestel ingeschakeld worden via de timerfunctie of de afstandsbediening.

Waarschuwing:

Dit toestel bevat geen door de gebruiker te repareren onderdelen. Verwijder de behuizing nooit tenzij u deskundig bent op dit gebled. In het toestel loopt een gevaarlijke spanning; haal de stekker altijd uit het stopcontact alvorens onderhoud uit te voeren of wanneer het toestel voor langere tijd niet gebruikt wordt.

Gebruik van regelaars, het maken van instellingen, gebruik of handelingen anders dan in deze gebruiksaanwijzing vermeld, kan gevaarlijke straling blootleggen.

De laserstraal in deze CD-speler kan de ogen beschadigen, Probeer derhalve de ombouw niet te verwijderen. Laat reparaties alleen over aan erkend onderhoudspersoneel.

●CUIDADO

Stralingsduur: doorlopend

Laseruitgang: max. 0,6 mW

Hartelijk bedankt voor de aanschaf van dit SHARP product. Voor het verkriligen van de best mogelijke prestaties van dit product, moet u deze gebruiksaanwijzing goed doorlezen. Deze aanwijzingen verduidelijken de bediening van dit SHARP product.

Accessoires

Controleert u alstublieft of de volgende accessolres Inderdaad aanwezig zijn.

Let op:

Gebruik het bijgeleverde netsnoer niet voor andere apparatuur. Dit zou namelijk brand of een elektrische schok kunnen veroorzaken.

Opmerking:

Alleen de bovenvermelde accessoires worden meegeleverd.

Inhoud

■Algemene informatie

Pagina

Voorzorgen....2 Bedieningsorganen en indicatoren....3,4

■Voorbereidingen voor gebruik

Systeemaansluitingen....5,6 Afstandsbediening....

■Basisbediening

Geluidsregeling 7 Instellen van de klok 8

■Discweergave

Luisteren naar een disc....9-11 Geavanceerde discweergave....12-14

■Radio

Luisteren naar de radio .... 15 Luisteren naar een opgeslagen zender .... 16

■Cassette weergave

Luisteren naar een cassette 17

■Opname van een cassette

Opnemen op een cassette....18, 19

■Geavanceerde mogelijkheden

Timer en inslaaptimer bediening 20 - 22 Verbeteren van uw systeem 22

■ Referenties

Tabel probleemoplossing 23, 24

Onderhoud 25 Technische gegevens 26

Voorzorgen

■Algemeen

- Controleer dat de apparatuur op een goed geventileerde plaats staat en dat er tenminste 10 cm vrije ruimte naast en achter de apparatuur is. Er moet daarbij tenminste 20 cm vrije ruimte boven de apparatuur zijn.

• Gebruik het toestel op een stevige, horizontale ondergrond die vrij is van trillingen.
• Stel het toestel niet aan direct zonlicht, magnetisme, stof, en vochtigheid bloot en houd het toestel uit de buurt van elektronische/elektrische apparaten (personal computers, facsimiles, etc.) die mogelijk storing veroorzaken.
• Zet niets bovenop het toestel.
• Stel het toestel niet aan vocht, temperaturen hoger dan 60°C of extreem lage temperaturen bloot.
• Als uw systeem niet naar behoren functioneert, dient u de stekker uit het stopcontact te halen. Doe vervolgens de stekker weer terug in het stopcontact en zet uw systeem aan.
• Bij onweer dient u voor de veiligheid de stekker van uw toestel uit het stopcontact te halen.
• Grijp de stekker zelf beet als u deze uit het stopcontact haalt. Indien aan het snoer wordt getrokken, kunnen de interne draden beschadigen.
• De behuizing mag niet verwijderd worden, aangezien dit kan leiden tot elektrische schokken. Raadpleeg voor werkzaamheden aan het binnenwerk uw plaatselijke SHARP servicecentrum.
• De ventilatie mag niet worden belemmerd door de ventilatieopeningen af te dekken met voorwerpen zoals kranten, tafellakens, gordijnen enz.
• Er mögen geen open vuurbronnen, zoals brandende kaarsen op het toestel gezet worden.
• U dient rekening te houden met het milieu wanneer u batterijen weggooit.
• Het toestel is ontworpen voor gebruik in een gematigd klimaat.
• Dit toestel dient uitsluitend te worden gebruikt bij een omgevingstemperatuur vanaf 5°C tot 35°C.

Waarschuwingen:

• De netspanning dient overeen te komen met de spanning aangegeven op het toestel. Gebruik van dit toestel met een ander voltage dan het aangedulde is gevaarlijk en kan leden tot brand of andere ongelukken. SHARP kan niet aansprakelijk worden gesteld voor schade ten gevolge van gebruik van dit toestel met een ander voltage dan het gespecificeerde.
• CD-spelers maken gebruik van een laserstraal die uw ogen mogelijk kan beschadigen wanneer u direct in de straal kijkt. Kijk niet naar de aftastkop en raak deze niet aan.

■Volumeregeling

Het daadwerkelijke geluidsniveau bij een gegeven volume-instelling hangt mede af van de doelmatigheid en de opstelling van de luidsprekers en van diverse andere factoren. U dient blootstelling aan hoge geluidsniveaus, die zich kunnen voordoen wanneer het toestel wordt aan gezet terwijl het volume hoog staat, of bij doorlopend luisteren bij hoge volumes, te vermijden.

■Zorg voor uw CD's

Compact Discs zijn redelijk duurzaam, maar door vuil op het oppervlak van het schijfje kan er een afleesfout ontstaan. Volg de onderstaande richtlijnen zodat u maximaal kunt profiteren van uw CD collectie en uw speler.

• Schrijf niet op het schijlje, vooral niet op de kant zonder label, waar het signaal op staat. Maak geen markering van enigerlei soort op dit oppervlak.
• Stel de CD's niet bloot aan overmalige warmte of vochtigheid, of aan direct zonlicht.
• Pak een CD altijd vast aan de rand, en nooit aan het plaatoppervlak. Vingerafdrukken, vuil of water op de CD kan storingen bij het aflezen van de CD-signalen veroorzaken. Als een CD vuil is en daardoor niet goed speelt, maak deze dan schoon door met een zachte, droge doek van het middenpunt uit naar de rand toe te vegen.

XL-MP40H

NEDERLANDS

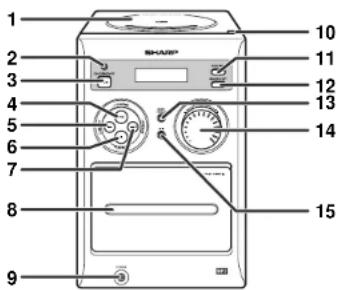

Bedieningsorganen en indicatoren

Referentiepagina

1. Discvak 10
2. Afstandsbedieningssensor 6
3. Aan/uit (standby) toets 6
4. Toets voor afspelen of pauzeren van disc, afspelen van cassette, hoger afstemmen....10, 15, 17
5. Toets voor lager discfragment of snel terug, cassette terugspoelen, lagere tuner-voorkeurzender ..... 12, 16, 17
6. Toets voor stoppen disc of cassette, lager afstemmen .... 10, 15, 17
7. Toets voor hoger discfragment of snel door, cassette snel doorspoelen, hogere tuner-voorkeurzender ..... 12, 16, 17
8. Cassettevak 17

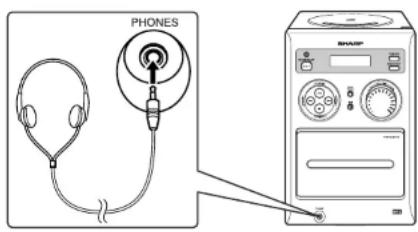

   9.Aansluiting hoofdtelefoon 11
9. Disc-uitwerptoets .... 10
10. Functlekeuzetoets.... 10, 15, 17
11. Geheugen/insteltoets 14, 16
12. Lage/hoge tonen keuzetoets 7
13. Volumeregelaar ....7
14. Cassette opname-pauzetoets ....18, 19
15. Cassette opname-indicator 18
16. Inslaptimer-indicator 21
17. Disc willekeurige weergave-indicator 13
18. Geheugenindicator 14, 16
19. MP3 fragmentindicator 10
20. WMA fragmentindicator 10
21. Timer-gestuurde weergave-indicator 20
22. Disc weergave-indicator 10
23. Disc-herhaalindicator 13
    25.FM-stereofunctie indicator ....15 26.FM stereo-ontvangst indicator ....15
24. Wisselstroom ingangsaansluiting 5.6
25. Aansluiting voor EM/AM-ringantenne 5
    29.Video/externe apparatuur (audiosignaal) ingangsaansluitingen 22
    30.Luidspreker-aansluitingen 5

1. Bassreflexkanaal

2.Luidspreker met volledig bereik

3.Luidsprekersnoer

Opstellen van het luidspreker-

systeem: De linker- en rechterluidsprekers hebben een verschillende vorm. Voor een optimaal geluid moet u de luidsprekers plaatsen zoals u in de rechterafbeelding ziet.

Opmerking

De luidsprekerroosters kunnen niet worden verwijderd.

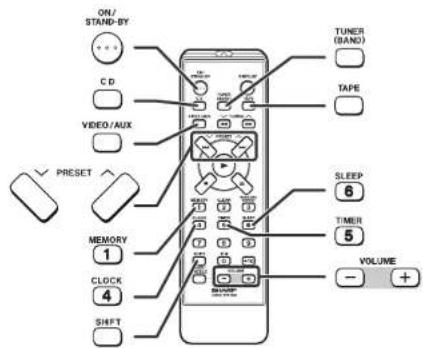

Referentiepagina

1. Zender afstandsbediening 6
   5.Aan/uit (standby) toets 6
   6.Disctoets 10 7.Vide/eutermopropotentiets 99
2. Video/externe apparatuur toets 22
3. Toots voor dino opel teveu, lager of stemmen 13-15
4. Toets voor disc shel terug, lager alstemmen ..... 12, 15
5. Tacts voor disc lager fragment, oassette teruggevolen
6. Toels voor disc lager fragment, cassette terugspoelen, tuner lagere voorkeurzender, lagere tijd 8-12-16-17
   tunei lagere voorkeurzender, lagere tijd ..... 8, 12, 16, 17
7. Stentoots voor disc of cassette ..... 10, 17
8. Stoptoets voor disc of cassette .... 16, 17
9. Gebeugentests .... 8, 14, 15
10. Genelugemboets 8, 14, 16
11. Wistoets 14, 16
    13 Kinktoets
    14 Timartoats 20
12. Hinternots .... 20
13. Shift-tests 9
14. Shift-toets .... 8
15. Lage/hoge tonen keuzetoets 7
16. Tests voor kiezen tuner en golfhand 15
17. Toets voor klezen tener en gondband .... 15
18. MP3/WMA displaytoets 11. 12
19. MM 5/WM A displaytoets ....11, 12 19 Cassette toets 17
20. Toets voor disc snel door, hoger afstemmen 12. 15
21. Toets voor disc hoger fragment, cassette snel doorspoelen
22. Poets voor also hoger fragment, bassette ther doorspotion, tuner hogere voorkeurzender, hogere tijd ..... 8. 12. 16. 17
23. Disc of cassette weergavetoets 10, 17
    23.Disc pauzetoets 10
24. Toets voor herhaalde/willekeurige weergave .... 13
    25.Slaaptimertoets. 21
    26.Directe zoektoetsen....13
25. Cassette opname-pauzetoets 18, 19
    28.Toetsen voor het verhogen en verlagen van het volume .. 7

XL-MP40H

NEDERLANDS

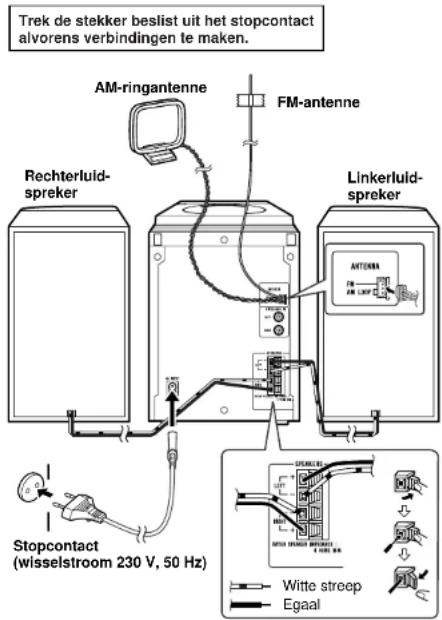

Systeemaansluitingen

■Aansluiten van de antennes

Verbind de FM/AM-ringantenne met de ANTENNA aansluiting. Leid de FM draadantenne en zet de AM ringantenne zo dat de ontvangst optimaal is. Zet de ringantenne op een plank of op een standaard, of bevestig deze aan de wand.

Opmerkingen:

- Als u de antenne op het toestel of in de buurt van het netsnoer plaatst, kan het signaal gestoord worden. Plaats de antenne zo ver mogelijk uit de buurt van het toestel voor een betere ontvangst.

- Sluit de vaste FM antenne niet aan op een buitenantenne. Dit zal resulteren in storingen.

Installeren van de AM-ringantenne:

< In elkaar zetten > < Bevestigen aan de wand >

■Aansluiten van de luidsprekers

Verbind de wit-gestreepte draad met de negatieve (-) aansluiting en de andere draad met de (+) aansluiting.

Let op:

• Laat de ontblote luidsprekerdraden elkaar niet raken.
• Gebruik luidsprekers met een impedantie van 4 Ohm of hoger, daar luidsprekers met een lagere impedantie het toestel mogelijk beschadigen.
• Verwissel in geen geval de rechter en linker kanalen. De rechter luidspreker is de luidspreker aan de rechterkant wanneer u naar het toestel gekeerd staat.

■Netsnoeraansluiting

Nadat u gecontroleerd heeft of alle aansluitingen op de juiste manier gemaakt zijn, dient u het netsnoer in de wisselstroom-aansluiting te steken en vervolgens de stekker van het netsnoer in het stopcontact te doen.

Opmerkingen:

• Trek de stekker uit het stopcontact indien u het toestel voor langere tijd niet gaat gebruiken.
• Gebruik in geen geval een ander netsnoer dan het meegeleverde. Doet u dit toch, dan kunnen zich storingen of zelfs ongelukken voordoen.

Afstandsbediening

■Batterijen inzetten

1 Verwijder de klep van het batterijvak.

2 Plaats de bijgeleverde batterijen overeenkomstig de (+) en (-) markeringen in het batterijvak. Bij het plaatsen of verwijderen van de batterijen moet u deze naar de polen drukken.

3 Doe de klep terug op het batterijvak.

Voorzorgen bij het gebruik van batterijen:

- Vernieuw altijd alle batterijen tegelijk.

• Gebruik nooit oude en nieuwe batterijen tegelijkertijd.
• Verwijder de batterijen als het toestel langere tijd niet gebruikt zal worden. Hierdoor voorkomt u mogelijke schade vanwege lekkende batterijen.

Let op:

• Gebruik geen oplaadbare batterijen (nikkelcadmium batterij, etc.)
• Verkeerd geplaatste batterijen kunnen problemen veroorzaken.

Verwilderen van batterii:

Verwijder de batterij-afdekking. Druk iedere batterij naar de -epool en verwijder.

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

■Inschakelen van de stroom

Druk op de ON/STAND-BY toets om de stroom in te schakelen.

Na gebruik:

Druk op de ON/STAND-BY toets om het toestel in de standbystand te zetten.

Opmerkingen aangaande de afstandsbediening:

• Vervang de batterijen als het bereik minder wordt of de bediening onberekenbaar wordt. Schaf 2 "AAA" formaat batterijen aan (UM-
• R03, HP-16 of vergelijkbaar).
• Reinig de zender van de afstandsbediening en de sensor op het toestel zelf regelmatig met een zachte doek.
• De bediening wordt mogelijk gestoord als de sensor op het hoofdtoestel blootstaat aan fel licht. Verander de verlichting of verplaats het toestel.
• Houd de afstandsbediening uit de buurt van vocht, hitte, schokken en trillingen.

■Testen van de afstandsbediening

Controleer de afstandsbediening nadat u alle verbindingen heeft ge- controleerd (zie bladzijden 5 - 6). Richt de afstandsbediening op de sensor van het toestel.

De afstandsbediening kan binnen het getoonde bereik worden gebruikt:

Druk op de ON/STAND-BY toets. Wordt de stroom ingeschakeld? Nu kunt u van uw muziek genieten.

XL-MP40H

NEDERLANDS

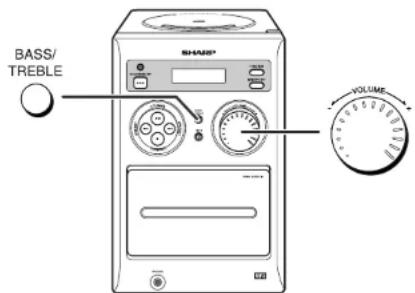

Geluidsregeling

■Regelen van het volume

Bediening via hoofdtoestel:

Het volume wordt verhoogd door de VOLUME regelaar naar rechts te draaien. Draai de regelaar naar links om het volume te verlagen.

Bediening via afstandsbediening:

Druk op de VOLUME (- of +) toets om het volume te verlagen of te verhogen.

■Instellen van de lage tonen

Bediening via hoofdtoestel:

1 Druk op de BASS/TREBLE toets om "BASS" te selecteren.

2 Verdraai binnen 5 seconden de VOLUME regelaar voor het instellen van de lage tonen.

Bediening via afstandsbediening:

1 Druk op de BASS/TREBLE toets om "BASS" te selecteren.

2 Druk binnen 5 seconden op de VOLUME (- of +) toets om de lage tonen te regelen.

■Instellen van de hoge tonen

Bediening via hoofdtoestel:

1 Druk op de BASS/TREBLE toets om "TRE" te selecteren.

2 Verdraal binnen 5 seconden de VOLUME regelaar voor het instellen van de hoge tonen.

Bediening via afstandsbediening:

1 Druk op de BASS/TREBLE toets om "TRE" te selecteren.

2 Druk binnen 5 seconden op de VOLUME (- of +) toets om de hoge tonen te regelen.

Instellen van de klok

Dit kan alleen worden uitgevoerd met de afstandsbediening. In dit voorbeeld wordt de klok ingesteld op 24-uurs (0:00) display.

1 Druk op de SHIFT toets en vervolgens op de CLOCK toets. Druk binnen 5 seconden op de SHIFT toets en vervolgens op de MEMORY toets.

2 Druk binnen 1 minuut op de PRESET (of) toets en kies de aanduiding met 24-uur of 12-uur en druk vervolgens op de SHIFT toets en dan op de MEMORY toets.

"0:00" De 24-uurs tijdsaanduiding verschijnt.

(0:00

"AM 12:00" De 12-uurs tijdsaanduiding verschijnt.

3 Druk binnen 1 minuut op de PRESET (of) toets om het uur in te stellen en druk vervolgens op de SHIFT toets en dan op de MEMORY toets.

Druk éénmaal op de PRESET (of) toets om de tijd met 1 uur te verhogen. Houd ingedrukt om de tijd continu te verhogen.

4 Druk binnen 1 minuut op de PRESET (√ of ) toets om de minuten in te stellen en druk vervolgens op de SHIFT toets en dan op de MEMORY toets.

Druk éénmaal op de PRESET (of) toets om de tijd met 1 minuut te verhogen. Houd ingedrukt om snel te verhogen.

Bevestigen van het tijddisplay:

Druk op de SHIFT toets en vervolgens op de CLOCK toets.

De tijdsaanduiding zal circa 5 seconden worden getoond.

Opmerking:

"0:00" of de tijd knippert indien er weer stroom wordt geleverd na een stroomonderbreking of na het ontkoppelen van het toestel. Zet de klok als volat gelijk

Zet de Klok als volgt genijk.

Gelijk zetten van de klok:

Voer "Instellen van de klok" vanaf het begin uit. Indien "0:00" niet in stap 1 knippert, wordt stap 2 (voor het kiezen van 24-uur of 12-uur display) overgeslagen.

Veranderen van het 24- of 12-uurs display:

1 Wis alle geprogrammeerde gegevens. [Zie "Wissen van het gehele geheugen (terugstellen)" op bladzijde 24 voor details.]

2 Voer de aanwijzingen onder "Instellen van de klok" van het begin af aan uit.

XL-MP40H

NEDERLANDS

XL-MP40H

NEDERLANDS

Luisteren naar een disc

Met dit systeem kunt u een standaard CD, CD-R/RW van het CD-formaat en CD-R/RW met MP3-bestanden of WMA-bestanden afspelen, maar opname op deze media is echter niet mogelijk. Bepaalde audio CD-R en CD-RW discs kunnen vanwege de status van de disc of de voor opname gebruikte apparatuur niet worden afgespeeld.

MP3:

MP3 is een compressieformaat. De afkorting staat voor MPEG Audio Layer 3.
MP3 is een soort audiocodering voortkomend uit een aanzienlijke compressie van de oorspronkelijke audiobron met zeer weinig verlies van de geluidskwaliteit.
- De MP3 fragmentindicator licht op wanneer een MP3-fragment wordt afgelezen.
- Dit systeem is geschikt voor MPEG 1 Layer 3, MPEG 2 Layer 3 en VBR bestanden.
- Tijdens weergave van een VBR bestand verschilt de tijdteller op het display mogelijk van de werkelijke weergavetijd.

WMA

WMA-bestanden zijn bestanden van ASF (Advanced Systems Format) met inbegrip van audiobestanden die met Windows Media Audio codec zijn gecomprimeerd. WMA is ontwikkeld door Microsoft als een audioformaatbestand voor Windows Media Player.
- De WMA fragmentindicator licht op wanneer een WMA-fragment wordt algelezen.
- Geschikte bitwaarden voor WMA-bestanden zijn vanaf 64 kbps t/m 160 kbps.

1	Druk op de ON/STAND-BY toets om de stroom in te schakelen.
2	Houd de FUNCTION toets ingedrukt tot "CD DISC" op het display verschijnt.Bij gebruik van de afstandsbediening dient u de CD toets in te drukken.
3	Druk op de ▲CD EJECT toets om het discvak te openen.
4	Leg de disc op de spil met het label boven.
5	Sluit het discvak door stevig op de met "PUSH CLOSE" gemarkeerde hoek te drukken.
	[HIE]	[MP31]	MP3 fragmentindicator
	[CD]	Totaal aantal fragmenten[WMA]	WMA fragmentindicator
	[16 47:38]
	Totaal aantal fragmenten	Totaal aantal fragmenten
	● Vanwege de structuur van de discinformatie, duurt het aflozen van een CD-R/RW die met het MP3-formaat of WMA-formaat is opgenomen langer (ongeveer 20 tot 90 seconden) dan in geval van een normale CD.

6 Druk op de ▶(i) beets om de weergave vanaf fragment 1 te beginnen.

Disc weergave-indicator

Na weergave van het laatste fragment van de CD schakelt het toestel automatisch in de stopfunctie.

Onderbreken van de weergave:

Bediening via hoofdtoestel

Druk op de ►toets

Om de weergave vanaf hetzelfde punt te

laten hervatten, dient u nog een keer op

de ▶bets te drukken

Bediening via afstandsbediening:

Druk op de 11toets

Druk op de ▶toets om de weergave te hervatten vanaf hetzelfde

punt.

Stoppen van de weergave:

Druk op de ■toets

Verwijderen van de disc:

Druk op de ▲CD EJECT toets als de stopfunctie is Ingesteld.

Let op:

• Gebruik geen discs met speciale vormen (hart of achthoekig).
  Deze discs veroorzaken problemen.
• Als een disc beschadigd, vuil of ondersteboven geladen is, zal
  "NO DISC" op het display verschiine
• Plaats geen andere voorwerpen in het discvak.
• Ontsporen wordt mogelijk veroorzaakt indien het toestel aan schokken of trillingen blootstaat.
• Sluit het discvak wanneer het toestel niet wordt gebruikt. Er zou anders stof op de lens kunnen komen met een onjuiste werking van het toestel tot gevolg.
• Plaats het toestel verder van de andere apparatuur indien er tijdens werking van een disc TV- of radiostoring is.

XL-MP40H

NEDERLANDS

Luisteren naar een disc (vervolg)

■Hoofdtelefoon

• Zet het volume laag voor u de hoofdtelefoon aansluit of uit het toestel haalt.
• Let er op dat de gebruikte hoofdtelefoon een 3,5 mm diameter stekker heeft en een impedantie tussen de 16 en 50 Ohm. De aanbevolen impedantie is 32 Ohm.
• Door een hoofdtelefoon aan te sluiten, worden de luidsprekers automatisch uitgeschakeld. Stel het volume in met de VOLUME regelaar.

■Veranderen van het display (Alleen voor CD-R/RW opgenomen met het MP3-formaat of WMA-formaat)

Druk tijdens de stop- of weergavefunctie op de DISPLAY toets. Door ledere druk op de toets verandert het display als volgt.

[Tijdens de stopfunctie]

- Druk op de ■toets om het totaal aantal fragmenten te controle-ren.

[Tijdens de weergavefunctie]

Geavanceerde discweergave

■Kiezen van de gewenste map of het fragment aan de hand van de naam (Alleen voor CD-R/RW opgenomen met het MP3-formaat of WMA-formaat)

1	Druk tijdens de stopfunctie op de DISPLAY toets van de afstandsbediening om de mapnaam te to-nen.
2	Kies de gewenste map met de hot toets.
3	Druk op de DISPLAY toets om de fragmentnaam te tonen.
4	Kies het gewenste fragment met de hot toets.
5	Druk op de ▶(▶toets om de weergave te starten.

■Opzoeken van het begin van een fragment

Naar het begin van het volgende fragment verspringen:

Druk tijdens weergave korter dan 0,5 seconden op de teets.

Opnieuw beginnen van het spelende fragment:

Druk tijdens weergave korter dan 0,5 seconden op de Hoets.

Opmerking:

U kunt naar een gewenst fragment verspringen door herhaaldelijk op de te toets te drukken, totdat het gewenste fragmentnummer verschijnt.

■Opzoeken van het gewenste deel

U hoort geluid met een CD, maar niet met een CD-R/RW die met het MP3-formaat of WMA-formaat is opgenomen. (Controleer de getoonde weergavetijd voor deze discs.)

Snel vooruit spoelen:

Houd de ▶bets ingedrukt tijdens weergave.

Snel terug spoelen:

Houd de ◀ets ingedrukt tijdens weergave.

Opmerkingen:

• Normale weergave zal hervatten zodra de teets wordt losgelaten.
• Indien het eind van het laatste fragment tijdens snel voorwaarts wordt bereikt, verschijnt "END" op het display en wordt de disc gepauzeerd. Wanneer het begin van het eerste fragment tijdens snel achterwaarts wordt bereikt, start de weergave van de disc automatisch.
• Met de 🔒 toets op het hoofdoestel kunt u het gewenste gedeelte opzoeken.

XL-MP40H

NEDERLANDS

Geavanceerde discweergave (vervolg)

■Direct zoeken van een fragment

Met gebruik van de directe zoektoetsen kunnen de gewenste fragmenten worden afgespeeld.

1	Gebruik tijdens de stopfunctie de directe zoektoetsen van de afstandsbediening om het ge-wenste fragment te kiezen.
	Ingesteld fragmentnummerMet de directe zoektoetsen kunt u tot nummer 9 kiezen.Gebruik de "+10" toets om nummer 10 of hoger te kiezen.
	A. Bijvoorbeeld 13 kiezen1 Druk éénmaal op de "+10" toets.2 Druk op de "3" toets.
	B. Bijvoorbeeld 30 kiezen1 Druk driemaal op de "+10" toets.2 Druk op de "0" toets.
2	Druk op de ▶) Noets om de weergave te starten.De weergave van het gekozen fragment start. Het toestel stopt automatisch nadat het laatste fragment van de disc is afge-speeld.

Stoppen van de weergave:

Druk op de ■toets.

Opmerkingen:

• Het gekozen fragment kan gemakkelijk worden gestart door tijdens weergave op de directe zoektoelsen te drukken. [U hoelt niet op de ▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶▶>
• Een hoger fragmentnummer dan het aantal fragmenten op de disc kan niet worden gekozen.
• Direct zoeken is niet tijdens willekeurige weergave mogelijk.
• Met een CD-R/RW dié met het MP3-formaat of WMA-formaat is opgenomen, kunt u wel fragmentnummers maar niet de map met de directe zoektoetsen kiezen.

■Herhaalde of willekeurige weergave

U kunt de gewenste weergavefunctle klezen: "Herhaalde weergave", "Willekeurige weergave" en "Normale weergave".

1	Druk op de SHIFT toets en vervolgens op de RANDOM/RE-PEAT toets.
2	Herhaal stap 1 om de gewenste weergavefunctie te kiezen.
	22 MP3	→
	Random	22 MP3
	Willekeurige weergavefunctie
	22 MP3	←
	22 MP3	Herhaalde weergavefunctie

3 Druk op de ▶()ûts om de weergave te starten.

Herhalen van geprogrammeerde fragmenten:

Voer stappen 1 - 4 uit van "Geprogrammeerde weergave" op bladzijde 14 en kies vervolgens herhaalde weergave.

Opmerkingen:

• De willekeurige weergave stopt automatisch nadat alle fragmenten éénmaal zijn afgespeeld. (Hetzelfde fragment wordt niet tweernaal afgespeeld.)
• Bij willekeurige weergave worden de fragmenten automatisch kris-kras door elkaar weergegeven. (U kunt niet zelf een bepaalde volgorde voor weergave kiezen.)
• Als u op de teets drukt bij willekeurige weergave, kunt u doorgaan naar het volgende willekeurig gekozen fragment. U kunt echter niet met de teets teruggaan naar het vorige fragment. In plaats daarvan zal het begin van het huidige fragment worden opgezocht.

Let op:

Druk na herhaalde weergave beslist op de ■ toets. De disc zal anders doorlopend worden afgespeeld.

Annuleren van herhaalde of willekeurige weergave: Druk op de SHIFT toets en vervolgens op de RANDOM/REPEAT toets. Herhaal voor het kiezen van de normale weergavefunctie.

■Geprogrammeerde weergave

U kunt maximaal 32 fragmenten voor weergave in de gewenste volgorde kiezen.

1 Gebruik tijdens de stopfunctie de directe zoektoetsen om het gewenste fragment te kiezen.

Ingesteld fragmentnummer

U kunt tevens een fragment klezen met de hot toets.

2 Druk op de SHIFT toets en vervolgens op de MEMORY toets om het fragmentnummer vast te leggen.

Weergavevolgorde

• "MEMORY" zal verschijnen wanneer het fragment in het geheugen is vastgelegd.
• Met het hoofdtoestel, drukt u op de MEMORY/SET toets.

3 Herhaal de stappen 1 - 2 voor verdere fragmenten. U kunt maximaal 32 fragmenten programmeren. Indien u een fout heeft gemaakt, kunt u de geprogrammeerde fragmenten wissen door een druk op de SHIFT toets en vervolgens op de CLEAR toets.

4 Druk op de ▶)t-bets om de weergave te starten.

Wissen van de geprogrammeerde fragmenten:

Stop de CD wanneer de "MEMORY" indicator is opgelicht en druk vervolgens op de SHIFT toets en dan op de CLEAR toets. Door iedere druk op de toets wordt, beginnend bij het laatste fragment, een fragment gewist. "MEMORY" zal doven wanneer alle fragmenten zijn gewist.

Toevoegen van fragmenten aan het programma:

Indien er reeds een programma is vastgelegd, zal de "MEMORY" indicator worden getoond. Voer in dat geval stappen 1 - 2 uit om fragmenten aan het programma toe te voegen. De nieuw geprogrammeerde fragmenten worden na het laatst geprogrammeerde fragment van het oorspronkelijke programma vastgelegd.

Opmerkingen:

• De geprogrammeerde volgorde wordt automatisch geannuleerd wanneer u het discvak opent.
• De geprogrammeerde keuzes worden niet gewist, ookal drukt u op de ON/STAND-BY toets om de standbyfunctie te activeren of een andere functie dan CD te kiezen.
• Willekeurige weergave is niet mogelijk tijdens geprogrammeerde bedlening.
• Met een CD-R/RW de met het MP3-formaat of WMA-formaat is opgenomen, kunt u wel fragmentnummers maar niet de map met de directe zoektoetsen kiezen.

Luisteren naar de radio

1 Druk op de ON/STAND-BY toets om de stroom in te schakelen.
2 Houd de FUNCTION toets Ingedrukt tot "FM" of "AM" op het display verschijnt.
Druk bij gebruik van de afstandsbediening op de TUNER (BAND) toets om "FM" of "AM" te klezen.
3 Stem af op de gewenste zender met de TUNING (√of) toets.
Afstemmen met de hand:
Druk zo vaak als nodig is op de TUNING toets om af te stemmen op de gewenste zender.
Automatisch afstemmen:
Wanneer de TUNING toets meer dan 0,5 seconden ingedrukt wordt gehouden, zal het automatisch afstemmen beginnen en stoppen bij de eerste zender die ontvangen kan worden.

Opmerkingen:

• Bij radiostoring, is het mogelijk dat het automatisch afstemmen automatisch op dat punt blijft staan.
• Het automatisch afstemmen zal signalen van zwakke zenders overslaan.
• Druk nog eens op de TUNING toets om het automatisch afstemmen te stoppen.

Ontvangen van FM stereo uitzendingen:

Druk op de FUNCTION [TUNER (BAND)] toets zodat de "ST" Indi- cator oplicht.

- " wordt getoond indien het FM programma stereo wordt uitgezonden.

- Als de FM ontvangst zwak is, kunt u op de FUNCTION [TUNER (BAND)] toets drukken zodat de "ST" indicator uit gaat. De ontvangst wordt nu mono en het geluid zal duidelijker worden.

FM 98.00

FM-stereofunctie indicator

FM stereo-ontvangst indicator

Luisteren naar een opgeslagen zender

■Zenders opslaan in het geheugen

U kunt 40 AM en FM zenders in het geheugen opslaan en deze met een druk op een toets weer oproepen. (Voorkeurzenders)

1 Voer de stappen 1 - 3 uit onder "Luisteren naar de radio" op bladzijde 15.

2 Druk op de MEMORY/SET toets om de functie voor het programmeren van zenders te activeren.

3 Druk binnen 5 seconden op de PRESET (√ of ↗ toets om het voorkeurzendernummer te selecteren.

Programmeer de zenders op volgorde in het geheugen beginnende met voorkeurzendernummer 1.

4 Druk binnen 5 seconden op de MEMORY/SET toets om deze zender in het geheugen op te slaan.

Als de "MEMORY" indicator en de aanduiding van het voorkeurzendernummer doven alvorens de zender in het geheugen is ingevoerd, dient de procedure te worden herhaald vanaf stap 2.

5 Herhaal de stappen 1 - 4 om andere zenders in te stellen of om een voorkeurzender te wijzigen.

Wanneer een nieuwe zender in het geheugen opgeslagen wordt, zal de eerder opgeslagen zender worden gewist.

Opmerkingen:

- Met de afstandsbediening, drukt u op de SHIFT toets en vervolgens in stap 2 en 4 op de MEMORY toets.

- De backup functie kan de opgeslagen zenders een paar uur in het geheugen houden in geval van een stroomstoring of wanneer de stekker uit het stopcontact raakt.

■Instellen van een voorkeurzender

Druk de PRESET (Vof ) toets korter dan 0,5 seconden in om op de gewenste zender af te stemmen.

Kiezen van een voorkeurzender met de directe cijfertoetsen: Druk op de overeenkomende cilfertoets ("0" - "+10").

Voorbeeld:

Voor het klezen van 28, drukt u op "+10", op "+10" en vervolgens op "8".

■Aftasten van de voorkeuzezenders

De in het geheugen opgeslagen zenders kunnen automatisch worden afgetast. (Aftasten voorkeuzegeheugen)

1 Houd de PRESET ( of ) toets tenminste 0,5 seconden ingedrukt. Het voorkeuzezendernummer gaat knipperen en er zal op volgorde 5 seconden lang op elk van de geprogrammeerde zenders worden afgestemd.

2 Druk nog een keer op de PRESET ( of ) toets wanneer u de gewenste zender gevonden heeft.

■Wissen van een opgeslagen zender

1 Roep een opgeslagen zender op. 2 Druk terwijl het wordt getoond op de SHIFT toets en vervolgens op de MEMORY toets.

3 Druk binnen 5 seconden op de SHIFT toets en vervolgens op de CLEAR toets.

■Wissen van het gehele ingestelde geheugen

1 Druk op de ON/STAND-BY toets om het toestel in de standby-stand te zetten.

2 Houd de FUNCTION en de totts ingedrukt en druk tegelijkertijd op de ON/STAND-BY toets totdat "TUCL" verschijnt.

XL-MP40H

NEDERLANDS

Radio

N-16

Luisteren naar een cassette

Alvorens weergave:

• Voor een optimaal geluid moet u normaal of low-noise cassettes voor weergave gebruiken. (Metaal of CrO, worden afgeraden.)
• Gebruik geen C-120 cassettes of banden van slechte kwalltelt, daar deze storingen kunnen veroorzaken.
• Draal de band met bijvoorbeeld een pen strak alvorens een cassette in de cassettehouder te plaatsen.

1 Druk op de ON/STAND-BY toets om de spanning in te schakelen.
2 Houd de FUNCTION toets ingedrukt tot "TAPE" op het display verschijnt. Bij gebruik van de afstandsbediening dient u de TAPE toets in te drukken.
3 Open het cassettevak door op het met "PUSH EJECT ▲" gemarkeerde gedeelte te drukken.
4 Plaats een cassette in het cassettevak met de af te spelen kant naar u toe gericht.
5 Sluit het cassettevak door op het met "PUSH EJECT ≈ gemarkeerde gedeelte te drukken.
6 Druk op de ▶(1) toets om de weergave te starten.

Stoppen van de weergave:

Druk op de ■toets

Snel door-/terugspoelen:

Om de band door te spoelen, drukt u op de ►bets. Voor het terugspoelen drukt u op de ►bets.

Let op:

• Druk op de ■toets en open vervolgens het compartiment om de cassette te verwijderen.
• Druk alvorens de bandtransportfunctie over te schakelen eerst op de ■toets.
• De cassettekop blijft op de band en het cassettevak opent niet indien de stroom tijdens de werking werd onderbroken. Wacht totdat er weer stroom wordt geleverd.
• Het toestel schakelt niet in de pauzefunctie, ook niet wanneer u tijdens cassetteweergave op de ▶■■ bets drukt.

Opnemen op een cassette

Alvorens opname:

• Wanneer u belangrijke dingen wilt opnemen, kunt u het beste eerst een test maken om er zeker van te kunnen zijn dat alles goed wordt opgenomen.
• SHARP is niet aansprakelijk voor beschadiging of het verliezen van een opname vanwage een enjuiste working van dit toestel.
• Het volume en het geluid kunnen worden geregeld zonder dat dit invloed heeft op het opgenomen signaal (variabele geluidsmonitor).
• Gebruik uitsluitend normaalcassettes voor opname. Gebruik geen metaal of CrO, cassettes.
• Gebruik geen C-120 cassettes of banden van slechte kwaliteit, daar deze storingen kunnen veroorzaken.

Wispreventlelipje van cassettes:

• Voor opname op een cassette, moet u controleren dat de wispreventiellipjes niet zijn verwijderd. Cassettes hebben wispreventiellipjes die kunnen worden verwijderd om het per ongeluk opne- men of wissen te voorkomen.
• Voor het beschermen van een opname moet u het wispreventielipje na de opname verwijderen. Wilt u later toch op deze cassette opnemen, dan moet u de opening van het wispreventielipje met plakband bedekken.

■Opname van een disc

1 Druk op de ON/STAND-BY toets om de stroom in te schakelen.
2 Houd de FUNCTION toets ingedrukt tot "CD DISC" op het display verschijnt.
Bij gebruik van de afstandsbediening dient u de CD toets in te drukken.
3 Plaats de gewenste CD.
4 Plaats een cassette in het cassettevak met de op te nemen kant naar u toe gericht. Spoel de band voorbij de voor opname onbruikbare aanloop-strook.
5 Druk op de oldets.
- De opname zal worden gepauzeerd.
- Met de afstandsbediening, drukt u op de SHIFT toets en vervolgens op de omets.
6 Druk op de ▶(I) foets om de opname te beginnen.
- De disc weergave start een paar seconden na het starten van de cassette.
- De disc en cassette stoppen automatisch na weergave van de disc of wanneer het eind van de cassette is bereikt.

XL-MP40H

NEDERLANDS

Opnemen op een cassette (vervolg)

Geprogrammeerde opname:

1 Programmeer fragmenten (zie bladzijde 14).

2 Druk op de toets.

3 Druk op de 100ets om de opname te beginnen.

Stoppen van de opname:

Druk op de ■toets.

Opmerking:

Bij gebruik van de afstandsbediening, moet u beslist op de SHIFT toets drukken alvorens op de •••ets te drukken.

■Opname van de radio

1	Stem af op de gewenste zender (zie bladzijde 15).
2	Plaats een cassette in het cassettevak met de op te nemen kant naar u toe gericht.Spoel de band voorbij de voor opname onbruikbare aanloop-strook.
3	Druk op de oets.De opname zal worden gepau-zeerd.
4	Druk op de ▶□ beets om de opname te beginnen.

Stoppen van de opname:

Druk op de ■toets.

Onderbreken van de opname:

Druk op de 010ets.

Druk op de ▶Bets om de opname te hervatten.

Dreunannulering

U hoort mogelijk ruis tijdens opname van een AM-zender. U kunt de ruis als volgt verminderen:

1 Druk op de totts om de opname te pauzeren.

2 Druk op de tots en kies "TP REC A" of "TP REC B" om de ontvangst te verbeteren.

Opmerkingen:

- Als u bij het opnemen van een AM zender een fluittoon hoort, dient u de AM ringantenne te verplaatsen.

- Bij gebruik van de afstandsbediening, moet u beslist op de SHIFT toets drukken alvorens op de ●toets te drukken.

■Wissen van opgenomen cassettes

1 Plaats de te wissen cassette in het cassettevak met de te wissen kant naar u toe gericht.

2 Houd de FUNCTION toets ingedrukt tot "TAPE" op het display verschijnt. Bij gebruik van de afstandsbediening dient u de TAPE toets in drukken

3 Druk op de 100ts.

4 Druk op de Pitoets om het wissen te starten.

Opmerking:

Bij gebruik van de afstandsbediening, moet u beslist op de SHIFT toets drukken alvorens op de ●bets te drukken.

Timer en inslaaptimer bediening

Dit kan alleen worden uitgevoerd met de afstandsbedlening.

Timer-gestuurd weergeven:

Het toestel wordt ingeschakeld en de weergave van de gewenste bron (disc, tuner, cassette) start op de ingestelde tijd.

Bediening slaaptimer:

De radio, disc of cassette kan automatisch worden uitgeschakeld.

Voor u de timer in gaat stellen:

1 Controleer dat de julste tijd voor de klok is ingesteld (zie bladzijde 8).

2 Plaats de af te spelen cassette of disc.

■Timer-gestuurd weergeven

1 Druk op de ON/STAND-BY toets om de spanning in te schakelen.
2 Druk op de CD, TUNER (BAND) of TAPE toets om de gewenste functie te klezen.
Nadat u de TUNER (BAND) heeft gekozen, kunt u afstemmen op de gewenste zender.
3 Stel het volume in met de VOLUME toetsen.
Zet het volume niet te hoog.
4 Druk op de SHIFT toets en vervolgens op de TIMER toets. Druk binnen 6 seconden op de SHIFT toets en vervolgens op de MEMORY toets.

5 Druk binnen 1 minuut op de PRESET (of) toets om het uur voor de starttijd in te voeren en druk vervolgens op de SHIFT toets en dan op de MEMORY toets.

6 Druk binnen 1 minuut op de PRESET (√ of ) toets om de minuten voor de starttijd in te voeren en druk vervolgens op de SHIFT toets en dan op de MEMORY toets.

• De begintijd, functie en volume voor de timer-gestuurde weergave zullen worden getoond, waarna het toestel automatisch uit (standby) zal gaan.
• 10 zal verschijnen en de tijd op dit moment zal worden getoond.

Annuleren van de timer-gestuurde weergave:

Druk op de ON/STAND-BY toets om de stroom in te schakelen.

Vervolg op de volgende bladzijde

XL-MP40H

NEDERLANDS

Timer en inslaaptimer bediening (vervolg)

7 Wanneer de ingestelde tijd bereikt wordt, zal de weergave beginnen.
Het volume neemt geleidelijk toe tot het volume bereikt wordt dat u gebruikte voordat uw systeem in de timer-standbyfunctie ging.
8 Het toestel schakelt één uur na het starten van de timer-weergave standby. Indien de weergavetijd van de disc of cassette echter korter dan één uur is, zal het toestel na de weergave standby schakelen.

Resetten of wijzigen van de instelling van de timer:

Voer "Timer-gestuurd weergeven" van het begin af aan uit.

Opmerking:

Voor timerweergave van een ander apparaat dat met de VIDEO/ AUX IN aansluitingen is verbonden, kiest u "VIDEO/AUX" in stap 2. Uitsluitend dit toestel wordt automatisch standby- of ingeschakeld. De standbyfunctie wordt 1 uur naar het starten van timerweergave geactiveerd. Het andere apparaat wordt echter niet in- of uitgeschakeld.

■Slaaptimer

1 Geef de gewenste geluidsbron weer.
2 Druk op de SHIFT toets en vervolgens op de SLEEP toets.
Veranderen van de slaaptijd:
Door iedere volgende druk op de loetsen wordt de tijd verlaagd. De inslaaptijd kan ook nog worden veranderd als de inslaaptimer reeds in werking is.
(Maximum: 3 uur - minimum: 5 minuten)
3 Uw systeem gaat automatisch in de standby-stand wanneer de ingestelde tijd verstreken is.
Het volume wordt 40 seconden voor het stoppen van de In- slaaptimer verlaagd.

Annuleren van de inslaaptimer:

Druk op de ON/STAND-BY toets terwijl "SLEEP" wordt getoond. Voor het annuleren van de inslaaptimer zonder het systeem standby te schakelen, drukt u op de SHIFT toets en vervolgens op de SLEEP toets zodat "OFF" op het display verschijnt.

Controleren van de resterende slaaptijd:

Druk op de SHIFT toets en vervolgens éénmaal op de SLEEP toets terwijl de inslaaptimer is ingesteld.

De resterende inslaaptijd wordt ongeveer 3 seconden lang getoond.

■Gebruik van de timer en de inslaaptimer samen

Voorbeeld: In slaap vallen en wakker worden met dezelfde radiozender

U kunt alleen dezelfde signaalbron laten weergeven (de functie kan niet worden omgeschakeld).

1 Stel de slaaptijd in (stappen 1 - 2, bladzijde 21).
2 Stel de gewenste weergavetijd in terwijl de slaaptimer is ingesteld (stappen 4 - 6, bladzijde 20).

Instelling van de inslaaptimer

Instelling timergestuurde weergave

Let op:

Controleer dat de speelduur van de cassette voldoende is voor belde functies. Timer-gestuurde weergave van de cassette is namel- lijk niet mogelijk indien u met cassetteweergave in slaap wilt vallen en weer met cassetteweergave wakker wilt worden, maar de speel- duur korter is dan de ingestelde tijd voor het inslapen.

Verbeteren van uw systeem

Het aanslultsnoer wordt niet meegeleverd. U dient een In de handel verkrijgbaar snoer zoals hieronder afgebeeld aan te schaffen.

■Luisteren naar geluidsweergave van een video-recorder, DVD, enz.

1 Gebruik een verbindingskabel om de videorecorder. DVD enz. aan te sluiten op de VIDEO/ALIX IN aansluitingen
Bij gebruik van video-apparatuur, dient u de audio uitgangsaansluiting op dit toestel aan te sluiten en de video uitgangsaansluiting op een televisie.
2 Druk op de ON/STAND-BY toets om de spanning in te schakelen. 3 Houd de FUNCTION toets ingedrukt tot "AUX" op het display verschijnt.
Bij gebruik van de afstandsbediening dient u de VIDEO/AUX toets in te drukken.

4 Laat de aangesloten apparatuur weergeven.

Plaats om storing te voorkomen het toestel uit de buurt van de TV.

■ Opname op een cassette

1 Plaats een cassette in het cassettevak met de op te nemen kant naar u toe gericht.
2 Houd de FUNCTION toets ingedrukt tot "AUX" op het display verschijnt. Bij gebruik van de afstandsbediening dient u de VIDEO/AUX toets in te drukken.
3 Druk op de teets. Met de afstandsbediening, drukt u op de SHIFT toets en vervolgens op de teets.
4 Druk op de ▶Hitoets.
5 Speel de video, DVD, enz. af.

XL-MP40H

NEDERLANDS

N-22

XL-MP40H

NEDERLANDS

Referenties

Tabel probleemoplossing

Veel vermeende problemen kunnen door de gebruiker zelf worden opgelost, zonder een reparateur in te schakelen. Als er iets mis lijkt met dit product, dient u eerst de onderstaande punten te controleren voor u contact opneemt met uw erkende SHARP dealer of servicecentrum.

■Algemeen

Symptoom Mogelijke oorzaak
De julste tijd is niet voor de klok ingesteld.	Is er een stroomstoring geweest?Stel de klok opnieuw in. (Zie bladzijde 8.)
Het toestel reageert niet na een druk op een toets.	Zet het toestel in de standby-stand en zet het vervolgens weer aan.Als het toestel nog steeds niet naar behoren functioneert, dient u het te resetten. (Zie bladzijde 24.)
Geen geluid.	Staat het volumeniveau op "0"?Is de hoofdtelefoon aangesloten?Sluiten de luidsprekersnoeren kort?

■ CD-speler

Symptoom Mogelijke oorzaak
De weergave begint niet.De weergave stopt halver- wege of verloopt niet naar behoren.	Zit de disc misschien onderste- boven in het toestel?Voldoet de disc aan de standaarden?Is de disc vervormd of bekrast?
Het weergegeven geluid slaat over of stopt midden- in een fragment.	Is het toestel onderhevig aan tril- lingen?Is de disc erg vuil?Heeft zich wellicht condens ge- vormd binnenin het toestel?

Tuner

Symptoom Mogelijke corzaak
● De tuner produceert continu rare geluiden.	● Staat het toestel dicht bij een TV of computer?● Is de FM/AM-ringantenne juist geplaatst? Plaats de antenne verder uit de buurt van het netsnoer indien te dicht bij elkaar.

■Cassettedeck

Symptoom Mogelijke oorzaak
● Kan niet opnemen.	● Is het wispreventielpje mis-schien verwijderd?
● Fragmenten kunnen niet met behoorlijke geluidskwaliteit worden opgenomen.● Er kan niet volledig gewist worden.	● Is dit een normale band? (U kunt niet opnemen op een metaal of CrO, band.)
● Geluid slaat over.● Hoge tonen niet hoorbaar.● Zwevend geluid.	● Is de band niet strak opgerold?● Is de band uitgerekt?● Zijn de capstans, aandrukrollers of koppen vuil?
● De cassette kan niet verwijderd worden.	● Indlen de stroom tijdens weerga-ve wordt onderbroken, blijven de koppen in contact met de band.Open de cassettehouder niet met goweld.

N-23

■Afstandsbediening

Symptoom Mogelijke oorzaak

● De afstandsbediening werkt niet.

● Zit de stekker van het toestel in het stopcontact?● Zijn de batterijen met de polen in de julste richting ingezet?● Zijn de batterijen leeg?● Is de afstand of de hoek verkeerd?● Valt er sterk licht op de sensor voor de afstandsbediening?

■Bij problemen

Wanneer dit product wordt blootgesteld aan sterke invloeden van bultenaf (mechanische schokken, abnormale statische elektriclteit, abnormale netspanning als gevolg van blikseminslag, enz.) of wanneer het toestel onjuist bediend wordt, is het mogelijk dat er storingen optreden.

Als zich een dergelijk probleem voordoet, dient u het volgende te doen:

1 Zet het toestel uit (standby) en vervolgens weer aan.

2 Indien het toestel na de voorgaande handeling nog niet juist functioneert, moet u de stekker even uit het stopcontact trekken, weer terug sleken en de spanning vervolgens inschakelen.

Opmerking:

Indien geen van de handelingen het toestel weer herstelt, moet u het gehele geheugen terugstellen.

■Wissen van het gehele geheugen (terugstellen)

1 Druk op de ON/STAND-BY toets om het toestel in de standbystand te zetten.

2 Houd de MEMORY/SET en de PRESET "toets Ingedrukt en druk tegelijkertijd op de ON/STAND-BY toets totdat "CL" verschijnt.

Let op:

Deze handeling wist alle in het geheugen opgeslagen gegevens, inclusief de klok- en timer-instellingen, voorkeuzezenders en CD programma's.

■Condensatie

Door plotselinge temperatuurverschillen en opslag of gebruik in een zeer vochtige ruimte wordt condens in het toestel (op de CD-aftastlens, cassettekoppen, enz.) of op de zender van de afstandsbediening gevormd.

Het toestel functioneert mogelijk niet juist door condens. U moet in geval van condensvorming de stroom ingeschakeld laten zonder een CD (of cassette) geplaatst en wachten totdat normale woergave weer mogelijk is (ongeveer 1 uur). Veeg condens met een zachte doek van de zender van de afstandsbediening alvorens deze voor bediening te gebruiken.

XL-MP40H

NEDERLANDS

Onderhoud

■Schoonmaken van de CD pick-up lens

Raak de aftastlens niet aan. Reinig de aftastlens met een droog wattenstokje indien er vingerafdrukken, vuil of stof op de aftastlens is.

■Reinigen van de behuizing

Neem de behuizing van tijd tot tijd af met een zachte doek en een slap sopje en wrijf na met een droge doek.

Let op:

• Gebruik geen chemische middelen voor het reinigen (benzine, verlverdunner enz.). Deze kunnen de afwerking van de behuizing aantasten.
  ●Probeer in geen geval het binnenwerk van het toestel te smeren. Dit kan storingen veroorzaken.

■Reinigen van de onderdelen die contact maken met de band

• Vuile koppen, aandrijfas en aandrukrol kunnen de geluidskwalitelt aantasten en vastlopen van de band in het transportmechanisme veroorzaken. Maak deze onderdelen daarom regelmatig schoon met gebruik van een in de handel verkrijgbare reinigingsset of een wattenstokje bevochtigd met een weinig alcohol.
• Bij het reinigen van de koppen, de aandrukrollen enz. dient u de stekker van het toestel uit het stopcontact te halen vanwege de hoge spanningen in het binnenwerk.

Ⓐ Wiskop Capstan
⑧ Opname-/weergavekop Aandrukrol
- Na langdurlig gebruik is het mogelijk dat de koppen van het cassettedeck en de capstan gemagnetiseerd raken, wat zal resulteren in een slechte geluidskwaliteit. U dient deze onderdelen tenminste eenmaal per 30 uur weergave-/opnamelijd te demagnetiseren met een los in de handel verkrijgbare demagnetiseur. Lees de instructies van de demagnetiseur zorgvuldig door voor u deze gaat gebruiken.

Technische gegevens

SHARP behoudt zich het recht voor om het ontwerp en de technische gegevens aan te passen terwille van productverbeteringen zonder mededeling vooraf. De waarden gegeven in het gedeelte "Technische gegevens" zijn gebaseerd op een gemiddeld model van de productieilijn. Er kunnen echter lichte afwijkingen bestaan per individueel toestel.

■Algemeen

Voedingsbron 230 V	wisselstroom, 50 Hz
Stroomverbruik Stroom	Ingeschakeld: 25 W
	Stroom standby: 0,9 W
Afmetingen Breedte:	160 mmHoogte: 240 mmDiepte: 245 mm
Gewicht 2,5 kg

■Versterker

Uitgangsvermogen	PMPO: 30 W (Totaal)MPO: 15 W (7,5 W + 7,5 W) (DIN 45 324)RMS: 10 W (5 W + 5 W) (DIN 45 324)
Uitgangsaansluitingen	Luidsprekers: 4 OhmHoofdtelefoon: 16 - 50 Ohm(aanbevolen: 32 Ohm)
Ingangsaansluitingen	Video/extern (audiosignaal): 500 mV:47 kOhm

Tuner

Frequentiebereik FM: 87,5 - 108,0 MHzAM: 522 - 1.620 kHz

■CD-speler

Type Compactdisc-speler
Signaalaflezing Geen	contact makende, 3-straalshallgeleider laser leeskop
D/A converter 1-blt D	A converter
Frequentiebereik 20	- 20.000 Hz
Dynamlsch bereik 90	dB (1 kHz)

■Cassettedeck

Frequentiebereik 50	- 14.000 Hz (normal cassette)
Signaal/ rulsverhouding	50 dB (opname/weergave)
Wow en flutter 0,35 % (DIN 45 511)

■Luidspreker

Type 10 cm luidsprekter met volledig bereik
Maximum ingangsvermogen	10 W
Opgegeven ingangsvermogen	5 W
Impedantie 4 Ohm
Afmetingen Breedte:	145 mmHoogte: 240 mmDiepte: 180 mm
Gewicht 1,4 kg/per stuk

XL-MP40H

NEDERLANDS

SHARP

SHARP CORPORATION

TINSZA040SJZZ

05A N HK①

05/1/14 XL-MP40H(H)_BACK.fm

TINSZA040SJZZ

05/1/14 XL-MP40H(H)_SP.fm

TINSZA040SJZZ
