Type product	Hi-Fi systeem met CD/MP3-speler, radio en cassettedeck
Afmetingen (hoofdtoestel)	160 x 228 x 248 mm (B x H x D)
Gewicht (hoofdtoestel)	4,2 kg
Voeding	230 V wisselstroom, 50 Hz
Vermogen opgenomen (ingeschakeld)	107 W
Vermogen opgenomen (standby)	0,6 W
Versterker uitgangsvermogen (PMPO)	300 W totaal
Versterker uitgangsvermogen (RMS DIN 45324)	100 W (50 W + 50 W)
Tuner frequentiebereik FM	87,5 - 108 MHz
Tuner frequentiebereik AM	522 - 1.620 kHz
CD-speler type	Compact disc-speler met 3-straals halfgeleider laser
CD-speler frequentiebereik	20 - 20.000 Hz
Cassettedeck frequentiebereik (normale cassette)	50 - 14.000 Hz
Luidspreker type	2-weg systeem: 4 cm semi-koepel tweeter, 9 cm woofer
Luidspreker impedantie	6 Ohm
Luidspreker gewicht (per stuk)	2,0 kg
Afmetingen luidspreker	132 x 228 x 197 mm (B x H x D)
Extra functies	RDS, timer-gestuurde weergave, slaaptimer, surround effect, programmeerbare CD-weergave
Onderhoud	Reinig behuizing met zachte doek; cassettekoppen reinigen met alcohol; demagnetiseer koppen na 30 uur gebruik
Veiligheid	Geen door gebruiker te repareren onderdelen; netspanning controleren; laserstraling vermijden

Veelgestelde vragen - XL-MP100H SHARP

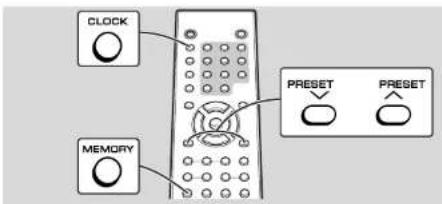

Hoe stel ik de klok in op de Sharp XL-MP100H?

Druk op de CLOCK toets en binnen 7 seconden op MEMORY. Kies 24- of 12-uurs display met PRESET toetsen, druk op MEMORY. Stel het uur en de minuten in met PRESET toetsen, bevestig elke stap met MEMORY.

Hoe programmeer ik radiozenders in het geheugen?

Stem af op de gewenste zender (FM of AM). Druk op MEMORY/SET, selecteer een voorkeurzendernummer met PRESET toetsen en druk nogmaals op MEMORY/SET om op te slaan. Maximaal 30 FM- en 15 AM-zenders.

Waarom werkt de afstandsbediening niet?

Controleer of de batterijen correct zijn geplaatst (polariteit + en -) en of ze niet leeg zijn. Vervang ze indien nodig met twee AA-batterijen. Zorg dat er geen fel licht op de sensor valt en dat de afstand binnen 7 meter is.

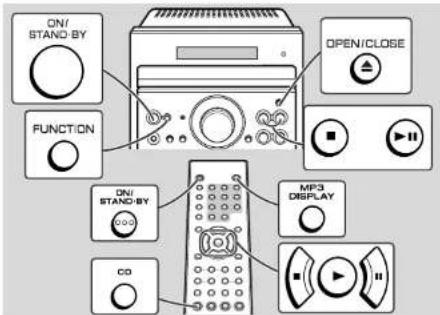

Hoe kan ik een CD of MP3-disc afspelen?

Druk op ON/STAND-BY en selecteer CD met de FUNCTION toets. Open de disclade met OPEN/CLOSE, plaats de disc met label naar boven, sluit de lade en druk op de ▶ toets.

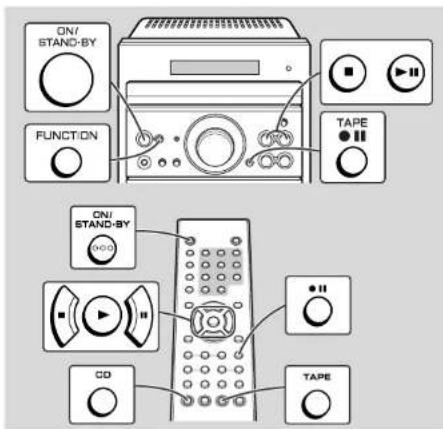

Hoe neem ik een cassette op van de radio?

Stem af op de gewenste zender. Plaats een cassette met de op te nemen kant naar u toe. Druk op TAPE (●) om de opname te pauzeren en daarna op ▶(II) om te starten. Het volume heeft geen invloed op de opname.

Wat moet ik doen als er geen geluid is?

Controleer of het volume niet op 0 staat. Zorg dat de hoofdtelefoon niet is aangesloten. Controleer of de luidsprekerdraden goed zijn aangesloten en niet kortsluiten. Reset het apparaat door het in standby te zetten en weer aan te zetten.

Hoe gebruik ik de RDS-functie?

Stem af op een FM-zender die RDS uitzendt. Druk op de DISPLAY toets om te wisselen tussen zendernaam, programmatype en frequentie. Gebruik PTY.TI om te zoeken op programmatype of verkeersinformatie.

Hoe stel ik de timer-gestuurde weergave in?

Zet de klok correct. Selecteer de bron (CD, tuner of cassette) en stel het volume in. Druk op TIMER, dan MEMORY en stel de starttijd in met PRESET toetsen. Na bevestiging gaat het toestel in standby en start automatisch op de ingestelde tijd.

Hoe reinig ik de cassettekoppen?

Haal de stekker uit het stopcontact. Gebruik een in de handel verkrijgbare reinigingsset of een wattenstokje met alcohol. Reinig de opname-/weergavekop, de capstan en de aandrukrol. Demagnetiseer de koppen na elke 30 uur gebruik.

Wat is de maximale ondersteunde capaciteit voor MP3-discs?

Het systeem ondersteunt MPEG 1 Layer 3, MPEG 2 Layer 3 en VBR-bestanden. Er is geen specifiek maximum aantal mappen of fragmenten vermeld, maar de weergave kan langer duren door de discinformatie. Gebruik standaard CD-R of CD-RW.

GEBRUIKSAANWIJZING XL-MP100H SHARP

- Wanneer de ON/STAND-BY toets in de STAND-BY stand staat, loopt er nog steeds stroom (netspanning) in het toestel. Wanneer de ON/STAND-BY toets in de STAND-BY stand staat, kan het toestel ingeschakeld worden via de timerfunctie of de afstandsbediening.

Waarschuwing:

Dlt toestel bevat geen door de gebruiker te repareren onderdelen. Verwijder de behuizing nooit tenzij u deskundig bent op dit gebied. In het toestel loopt een gevaarlijke spanning; haal de stekker altijd uit het stopcontact alvorens onderhoud uit te voeren of wanneer het toestel voor langere tijd niet gebruikt wordt.

Gebruik van regelaars, het maken van instellingen, gebruik of handelingen anders dan in deze gebruiksaanwijzing vermeld, kan gevaarlijke straling blootleggen.

De laserstraal in deze CD-speler kan de ogen beschadigen, Probeer derhalve de ombouw niet te verwijderen. Laat reparaties alleen over aan erkend onderhoudspersoneel.

• CUIDADO

Stralingsduur: doorlopend

Laseruitgang: max. 0,6 mW

Hartelijk bedankt voor de aanschaf van dit SHARP product. Voor het verkrijgen van de best mogelijke prestaties van dit product, moet u deze gebruiksaanwijzing goed doorlezen. Deze aanwijzingen verduldellijken de bedlening van dit SHARP product.

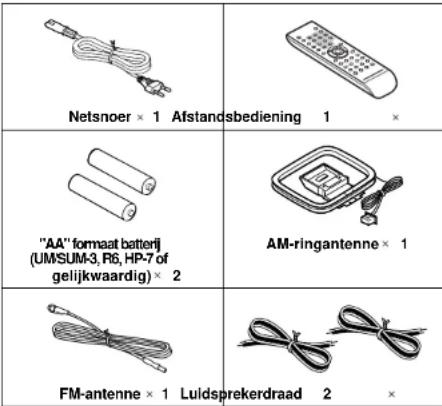

Accessoires

Controleert u alstublieft of de volgende accessoires inderdaad aanwezig zijn.

Opmerking:
Alleen de bovenvermelde accessoires worden meegeleverd.

NEDERLANDS

Inhoud

■Algemene informatie

Pagina

Voorzorgen 2 Bedieningsorganen en indicatoren 3,4

■Voorbereidingen voor gebruik

Systeemaansluitingen 5,6 Afstandsbediening 7

■Basisbediening

Geluidsregeling 8 Instellen van de klok 9

■Weergave van een CD of MP3-disc

Luisteren naar een CD of MP3-disc .... 10, 11 Geavanceerde weergave van een CD of MP3-disc .... 12 - 14

■Radio

Luisteren naar de radio 15 Luisteren naar een opgeslagen zender 16

■Cassette weergave

Luisteren naar een cassette ....17

■Opname van een cassette

Opnemen op een cassette .... 18, 19

■Geavanceerde mogelijkheden

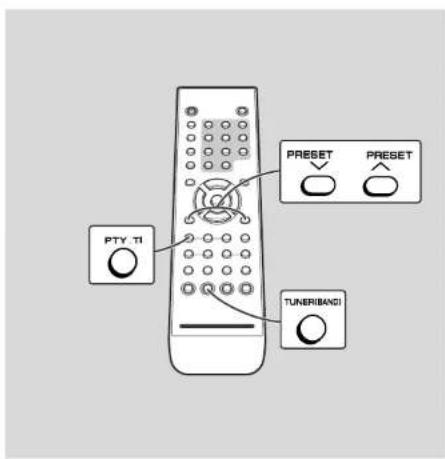

Gebruiken van het Radio Data Systeem (RDS) 20 - 25 Timer on ineloantimer bodiening 26 - 28

Tiller en insiaaptinier bediening 26 - 28 Verbeteren van uw systeem 28, 29

■Referenties

Tabel probleemoplossing 30, 31

Onderhoud 31 Technische gegevens 32

Voorzorgen

■Algemeen

- Controleer dat het toestel in een goed geventileerde ruimte is geplaatst en dat er tenminste 10 cm vrije ruimte is bij de zijpanelen, en het boven- en achterpaneel van het toestel.

• Gebruik het toestel op een stevige, horizontale ondergrond die vrij is van trillingen.
• Stel het toestel niet aan direct zonlicht, magnetisme, stof, en vochtigheid bloot en houd het toestel uit de buurt van elektronische/elektrische apparaten (personal computers, facsimiles, etc.) die mogelijk storing veroorzaken.
• Zet niets bovenop het toestel
• Stel het toestel niet aan vocht, temperaturen hoger dan 60°C of extreem lage temperaturen bloot.
• Als uw systeem niet naar behoren functioneert, dient u de stekker uit het stopcontact te halen. Doe vervolgens de stekker weer terug in het stopcontact en zet uw systeem aan.
• Bij onweer dient u voor de veiligheid de stekker van uw toestel uit het stopcontact te halen.
• Grijp de stekker zelf beet als u deze uit het stopcontact haalt. Indien aan het snoer wordt getrokken, kunnen de interne draden beschadigen.
• De behuizing mag niet verwijderd worden, aangezien dit kan leiden tot elektrische schokken. Raadpleeg voor werkzaamheden aan het binnenwerk uw plaatselijke SHARP servicecentrum.
• De ventilatie mag niet worden belemmerd door de ventilatieopeningen af te dekken met voorwerpen zoals kranten, tafellakens, gordijnen enz.
• Er mogen geen open vuurbronnen, zoals brandende kaarsen op het toestel gezet worden.
• U dient rekening te houden met het milieu wanneer u batterijen weggooit.
• Het toestel is ontworpen voor gebruik in een gematigd klimaat.
• Dit toestel dient uitsluitend te worden gebruikt bij een omgevingstemperatuur vanaf 5°C tot 35°C.

Waarschuwing:

De netspanning dient overeen te komen met de spanning aangegeven op het toestel. Gebruik van dit toestel met een ander voltage dan het aangeduide is gevaarlijk en kan leiden tot brand of andere ongelukken. SHARP kan niet aansprakelijk worden gesteld voor schade ten gevolge van gebruik van dit toestel met een ander voltage dan het gespecificeerde.

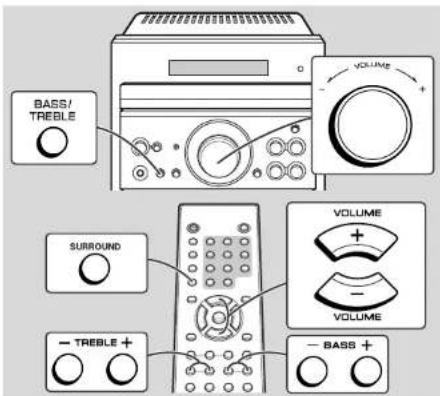

■Volumeregeling

Het daadwerkelijke geluidsniveau bij een gegeven volume-instelling hangt mede af van de doelmatigheid en de opstelling van de luidsprekers en van diverse andere factoren. U dient blootstelling aan hoge geluidsniveaus, die zich kunnen voordoen wanneer het toestel wordt aan gezet terwijl het volume hoog staat, of bij doorlopend luisteren bij hoge volumes, te vermijden.

■Zorg voor uw CD's

Compact Discs zijn redelijk duurzaam, maar door vuil op het oppervlak van het schijfje kan er een afleesfout ontstaan. Volg de onderstaande richtlijnen zodat u maximaal kunt profiteren van uw CD collectie en uw speler.
- Schrijf niet op het schijfje, vooral niet op de kant zonder label, waar het signaal op staat. Maak geen markering van enigerlei soort op dit oppervlak.
- Stel de CD's niet bloot aan overmatige warmte of vochtigheid, of aan direct zonlicht.
- Pak een CD altijd vast aan de rand, en nooit aan het plaatoppervlak. Vingerafdrukken, vuil of water op de CD kan storingen bij het aflezen van de CD-signalen veroorzaken. Als een CD vuil is en daardoor niet goed speelt, maak deze dan schoon door met een zachte, droge doek van het middenpunt uit naar de rand toe te vegen.

XL-MP100H

NEDERLANDS

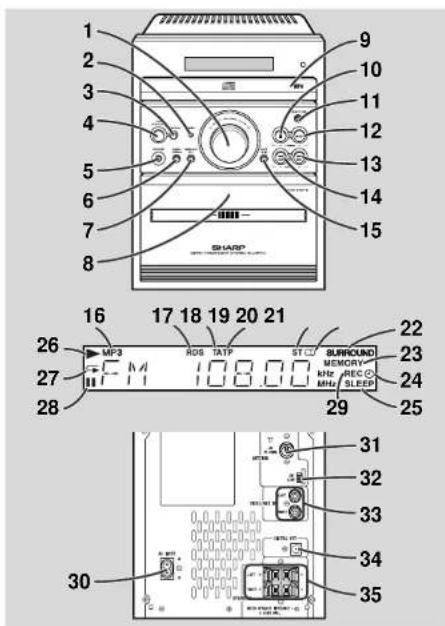

Bedieningsorganen en indicatoren

Referentiepagina

1. Volumeregelaar....8

2. Timer instel-indicator 27

3. Functiekeuzetoets....10, 15, 17, 29

4. Appuit (standby) tests

5. Aarruit (standby) toels 6

6. Appeluiting hoofdtelefoon 28

7. Aansluiting houdtelefoon....28

8. Lage/hoge topen keuzetoets....8

9. Geheugen/insteltoets 14.16

10. Cassettevak 1

9.Disclade 10

1. Toets voor stoppen disc of cassette,

lager afstemmen 11, 15, 1

11.Toets voor openen/sluiten disclade 10

1. Toets voor atspelen of pauzeren van disc,

alspelen van cassette, hoger alstemmen .... 10, 11, 15, 17 12 Tools voor hoger disfragment of opel door

1. Toets voor hoger disfragment of shel door, cassette snel doorspoelen

cassette sher doorspochen, hogere tuner-voorkeurzender 12.16.17

1. Toets voor lager discfragment of snel terug.

cassette terugspoelen.

lagere tuner-voorkeurzender....12, 16, 17

1. Cassette opname-pauzetoets 18

2. H2O 100%

3. MP3 disc indicator 10

17.RDS indicator 20

1. Verkeersinformatie-indicator 20

2. Verkeersinformationprogramme indicator 20

3. Verkeersinformatieprogramma-indicator ..... 20

4. EM stereofynatic indicator ..... 15

5. FM-stereobunctile indicator 15

6. EU stereo antivessel indicator 15

21.FM Stereo-untvangst indicator .... 15 22. Surround indicator.

1. Surround indicator 14.16

2. Timer-gestuurde weergave-indicator 26

3. Inslaaptimer-indicator 27

4. Disc weergave-indicator 10

5. Disc-herhaalindicator 13

6. Disc pauze-indicator 11

7. Cassette opname-indicator 18

8. When the number of cases is 1, we have

9. Wisselstroom Ingangsaansluiting ....6

10. 75 Ohm FM-antenne-aansluiting .... 5

11. AM ringantenne aansluiting .... 5

12. Am tingantenne aansluiting ....5

13. Videop/externe apparatuur (audiosignaal)

14. Video externe apparatdui (audio signal) ingangsaansluitingen 29

15. Digitale CD-uitgang 29

16. Luidspreker-aansluitingen 5.6

1. Tweeter
   2.Woofer
2. Luidsprekeraansluitingen
   4.Bassreflexkanaal

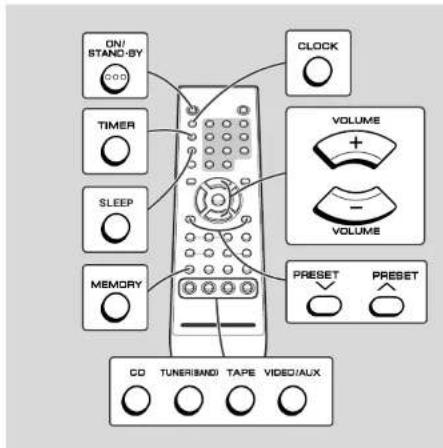

Referentiepagina

1. Zender afstandsbediening 7
2. Aan/uit (standby) toets 7
   7.Kloktoets 9
3. Timertoets 26
4. Glantimertoets 27
   9.Slaaptimerbets....27 10.Surround toots....9
5. Surround toets ....8
6. Toets voor disc snel verder, lager afstemmen.
7. Poets voor deze snel verder, lager arstemmen, cassette snel terugspoelen 12. 15. 17
   12.Disc of cassette weergavetoets 10.17
8. Stoptoels voor disc of cassette 11, 17
9. Toets voor disc lager fragment,
   tuner lagere voorkeurzender, lagere tijd .....9, 12, 16
10. RDS ASPM
    (Automatisch Station Programma Geheugen) toets ..... 21
11. HDS programmatype/verkeersinformatie zoektoets ..... 23
12. Tooten voor versterken op verzwecken hoge tenen .....
13. Toetsen voor versterken en verzwakken hoge tohen ..... 8
14. Geheugentoets 9 14 16
15. Toets voor wissen discprogramma 14
    20.CD/MP3 disc toets 10
    21.Toets voor kiezen tuner en golfband 15
    22.MP3 disc displaytoets 1
    23.Directe zoektoetsen 13
16. Toets voor hoger volume 8
17. Toets voor disc shel verder, hoger afstemmen,
    cassette snel doorspoelen 12, 15, 17 26 Dino neuvzstexts 11
    26.Disc padzeboets ....11
18. Volume lager toets
19. Volume lager toets ....8
20. Toets voor disc hoger fragment
    tuner hogere voorkeurzender, hogere tijd 9.12.16
21. Keuzetoets RDS-displayfunctie 20
22. Cassette opname-pauzetoets 18
23. Toetsen voor versterken en verzwakken lage tonen .....
24. Disc willekeurige weergavetoets 13
    33.Disc-herhaaltoets 13
    34.Video/externe apparatuur toets 29
    35.Cassette toels 17

XL-MP100H

NEDERLANDS

XL-MP100H

NEDERLANDS

Voorbereidingen voor gebruik

Systeemaansluitingen

Trek de stekker beslist uit het stopcontact alvorens verbindingen te maken.

■Aansluiten van de antennes

Bijgeleverde FM-antenne: Sluit de FM-antennedraad aan op de FM 75 OHMS aansluiting en richt de draad zodanig dat de ontvangst optimaal is.

Bilgeleverde AM-ringantenne: Sluit het snoer van de AM-antenne aan op de AM LOOP aansluiting. Richt de AM-antenne zodanlig dat het ontvangen signaal optimaal is. De AM-ringantenne kan rechtop worden neergezet, bijvoorbeeld op een boekenplank, of met schroeven (niel bijgeleverd) tegen de muur of het audiorack aan worden bevestigd.

Opmerking: Als u de antenne op het toestel of in de buurt van het netsnoer plaatst, kan het signaal gestoord worden. Plaats de antenne zo ver mogelijk uit de buurt van het toestel voor een betere ontvangst.

Installeren van de AM-ringantenne: < In elkaar zetten > < Bevestigen aan de wand >

Externe FM-antenne: Gebruik een externe FM-antenne voor een optimale ontvangst. Raadpleeg uw handelaar.

■Aansluiten van de luidsprekers

Sluit de zwarte draad aan op de min (-) pool van de aansluiting, en de rood gekleurde draad op de (+) pool van de aansluiting.

Let op:

• Sluit de luidsprekerdraden eerst op de luidsprekers aan en daarna pas op het toestel zelf.
• Gebruik luidsprekers met een impedantie van 6 Ohm of hoger, daar luidsprekers met een lagere impedantie het toestel mogelijk beschadigen.
• Verwissel in geen geval de rechter en linker kanalen. De rechter luidspreker is de luidspreker aan de rechterkant wanneer u naar het toestel gekeerd staat.
• Ga niet op de luidsprekers zitten of staan. Dit kan leiden tot persoonlijk letsel.
• Zorg dat er geen voorwerpen in de bassreflexkanalen vallen of worden gestoken.
• Laat de ontblote luidsprekerdraden elkaar niet raken.

Onjuist Onjuist

Opstellen van het luidsprekersysteem:

Er is geen verschil tussen de linker en de rechter luidspreker.

De grilles van de luidsprekers zijn afneembaar:

Er mag niets in aanraking komen met de luidspreker-membranen wanneer u de grilles van de luidsprekers haalt.

■Aansluiten van het netsnoer

Nadat u gecontroleerd heeft of alle aansluitingen op de juiste manier gemaakt zijn, dient u het netsnoer in de wisselstroom-aansluiting te steken en vervolgens de stekker van het netsnoer in het stopcontact te doen.

Opmerkingen:

• Trek de stekker uit het stopcontact indien u het toestel voor langere tijd niet gaat gebruiken
• Gebruik in geen geval een ander netsnoer dan het meegeleverde. Doet u dit toch, dan kunnen zich storingen of zelfs ongelukken voordoen.

■Inschakelen van de stroom

Druk op de ON/STAND-BY toets om de stroom in te schakelen.

Na gebruik:

Druk op de ON/STAND-BY toets om het toestel in de standby-stand te zetten.

XL-MP100H

NEDERLANDS

Afstandsbediening

■Batterijen inzetten

1 Verwijder de klep van het batterijvak.

2 Plaats de bijgeleverde batterijen overeenkomstig de (+) en

(-)markeringen in het batterijvak.

Bij het plaatsen of verwijderen van de batterijen moet u deze naar de ÷ polen drukken.

3 Doe de klep terug op het batterijvak.

Voorzorgen bij het gebruik van batterijen:

●Vernieuw altijd alle batterijen tegelijk.

- Gebruik nooit oude en nieuwe batterijen tegelijkertijd.

- Verwijder de batterijen als het toestel langere tijd niet gebruikt zal worden. Hierdoor voorkomt u mogelijke schade vanwege lekkende batterijen.

Let op:

• Gebruik geen oplaadbare batterijen (nikkelcadmium batterij, etc.).
• Verkeerd geplaatste batterijen kunnen problemen veroorzaken.

Bij dit product zijn batterijen geleverd. Wanneer deze leeg zijn, moet u ze niet weggoolen maar inleveren als KCA.

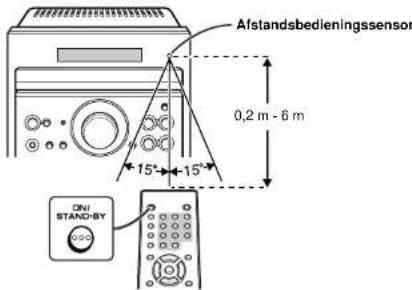

Opmerkingen aangaande de afstandsbediening:

• Vervang de batterijen wanneer het bereik alneemt of wanneer de bediening onbetrouwbaar wordt. Gebruik 2 "AA" formaat batterijen (UM/SUM-3, R6, HP-7 of vergelijkbaar).
• Reinig de zender van de afstandsbediening en de sensor op het toestel zelf regelmatig met een zachte doek.
• De bediening wordt mogelijk gestoord als de sensor op het hoofdtoestel blootstaat aan fel licht. Verander de verlichting of verplaats het toestel.
• Houd de afstandsbediening uit de buurt van vocht, hitte, schokken en trillingen.

■Testen van de afstandsbediening

Controleer de afstandsbediening nadat u alle verbindingen heeft gecontroleerd (zie bladzijden 5 - 6). Richt de afstandsbediening op de sensor van het toestel.

De afstandsbediening kan worden gebruikt binnen het hieronder aangegeven bereik:

Druk op de ON/STAND-BY toets. Wordt de stroom ingeschakeld? Nu kunt u van uw muziek genieten.

Geluidsregeling

■Regelen van het volume

Bediening via hoofdtoestel:

Het volume wordt verhoogd door de VOLUME regelaar naar rechts te draaien. Draai de regelaar naar links om het volume te verlagen.

Bedlening via afstandsbedlening:

Druk op de VOLUME (+ of -) toets om het volume te verlagen of te verhogen.

■Instellen van de lage tonen

Bediening via hoofdtoestel:

1 Druk op de BASS/TREBLE toets om "BASS" te selecteren.

2 Verdraai binnen 5 seconden de VOLUME regelaar voor het instellen van de lage tonen.

Bediening via afstandsbediening:

Druk op de BASS (+ of -) toets om de lage tonen te regelen.

■Instellen van de hoge tonen

Bediening via hoofdtoestel:

1 Druk op de BASS/TREBLE toets om "TREB" te selecteren.

2 Verdraai binnen 5 seconden de VOLUME regelaar voor het instellen van de hoge tonen.

Bediening via afstandsbediening:

Druk op de TREBLE (+ of -) toets om de hoge tonen te regelen.

■Instellen van het surround effect

Druk op de SURROUND toets om te kunnen profiteren van een geluidsweergave waarbij de muziek u geheel lijkt te omhullen. "SURROUND" zal verschijnen.

Druk nog eens op de SURROUND toets om de surround weergave functie te annuleren.

Opmerking:

Het surround-effect kan niet worden verkregen met mono geluids- signalen.

XL-MP100H

NEDERLANDS

XL-MP100H

NEDERLANDS

Basisbediening

Instellen van de klok

Dit kan alleen worden uitgevoerd met de afstandsbediening. In dit voorbeeld wordt de klok ingesteld op 24-uurs (0:00) display.

1 Druk op de CLOCK toets en vervolgens binnen 7 seconden op de MEMORY toets.

2 Druk op de PRESET ( of ) toets om de 24-uur of 12-uur aanduiding voor het display te kiezen en druk vervolgens op de MEMORY toets.

"0:00" De 24-uurs tijdsaanduiding verschijnt. (0:00 - 23:59)

"AM 12:00" De 12-uurs tijdsaanduiding verschijnt. (AM 12:00 - PM 11:59)

3 Druk op de PRESET ( of ) toets om het uur in te stellen en druk vervolgens op de MEMORY toets.

• Druk éénmaal op de PRESET (of) toets om de tijd met 1 uur te verhogen. Houd ingedrukt om de tijd continu te verhogen.
• Wanneer het 12-uursdisplay geselecteerd wordt, zal "AM" automatisch veranderen in "PM".

4 Druk op de PRESET ( of ) toets om de minuten in te stellen en druk vervolgens op de MEMORY toets.

• Druk éénmaal op de PRESET (Vof) foels om de tijd met 1 minuut te verhogen. Houd ingedrukt om snel te verhogen.
• Het ingestelde uur zal niet veranderen als de minuten van "59" naar "00" springen.

Bevestigen van het tijddisplay:

Druk op de CLOCK toets.

De tijdsaanduiding zal circa 7 seconden worden getoond.

Opmerking:

De tijd zal gaan knipperen als u op de CLOCK toets drukt wanneer de stroomtoevoer weer is hersteld na een stroomstoring of nadat de stekker uit het stopcontact is geweest.

Zet de klok als volgi gelijk.

Gelijk zetten van de klok:

Voer "Instellen van de klok" vanaf het begin uit. Indien "0:00" niet in stap 1 knippert, wordt stap 2 (voor het kiezen van 24-uur of 12-uur display) overgeslagen.

Veranderen van het 24- of 12-uursdisplay:

1 Wis alle geprogrammeerde gegevens. [Zie "Wissen van het gehele
geheugen (terugstellen) op bladzijde 31 voor details.
2 Voer de aanwijzingen onder *Instellen van de klok* van het begin af aan uit.

Luisteren naar een CD of MP3-disc

Met dit systeem kunt u tevens een audio CD-R en CD-RW afspelen maar niet opnemen.

Bepaalde audio CD-R en CD-RW discs kunnen vanwege de status van de disc of de voor opname gebruikte apparatuur niet worden afgespeeld.

MP3 is een compressieformaat. De afkorting staat voor MPEG Audio Layer 3.

MP3 is een soort audiocodering voortkomend uit een aanzien- lijke compressie van de oorspronkelijke audiobron met zeer weinig verlies van de geluidskwaliteit.

Opmerkingen:

• Vanwege de structuur van de discinformatie, duurt het allezen van een MP3 disc langer dan bij een normale CD.
• De "MP3" indicator licht op indien een MP3 disc is geïntitialiseerd.
• Dit systeem is geschikt voor MPEG 1 Layer 3, MPEG 2 Layer 3 en VBR bestanden.
• Tijdens weergave van een VBR bestand verschilt de tijdteller op het display mogelijk van de werkelijke weergavetijd.

1 Druk op de ON/STAND-BY toets om de stroom in te schakelen.
2 Houd de FUNCTION toets ingedrukt tot "CD" op het display verschijnt.
Bij gebruik van de afstandsbediening dient u de CD toets in te drukken.
3 Druk op de OPEN/CLOSE 4oets om de disclade te openen.
4 Plaats de disc met de labelkant boven in de disclade.
5 Druk op de OPEN/CLOSE teets om de disclade te sluiten.
6 Druk op de teets om de weergave vanaf fragment 1 te beginnen.

Plaats 8 cm discs beslist in het midden van de discgeleiders.

Totaal aantal Totale fragmenten weergavetijd
Totaal aantal fragmenten

Na weergave van het laatste fragment van de CD schakelt het toestel automatisch in de stopfunctie.

XL-MP100H

NEDERLANDS

XL-MP100H

NEDERLANDS

Weergave van een CD of MP3-disc

Luisteren naar een CD of MP3-disc (vervolg)

Onderbreken van de weergave:

Bediening via hoofdtoestel:

Druk op de ►ibets

Om de weergave vanaf hetzelfde punt te

laten hervatten, dient u nog een keer op

de ►bets te drukken.

Bediening via afstandsbediening:

Druk op de Itoets.

Druk op de ▶toets om de weergave te hervatten vanaf hetzelfde punt.

Stoppen van de weergave:

Druk op de ■toets

Verwijderen van de disc:

Druk op de OPEN/CLOSE 4oets als de stopfunctie is ingesteld.

Let on:

Leg. de
●Gebruik geen discs mel speciale vormen (hart of achthoekig).
Deze discs veroorzaken problemen.
●Druk niet op de CD-lade terwijl deze beweegt.
●Wanneer de spanning wordt onderbroken met de lade geopend
moet u wachten totdat er weer spanning wordt geleverd.
●Als een disc beschadigd, vuil of ondersteboven geladen is, zal
deze worden overgeslagen om niet worden aigespeeld.
- Ontsporen wordt mogelijk verboorzaakt indien het toester aan schekken of trillingen bloetstaat
Indien een radio of TV de woergave van de CD steert, dient u het
toestel verder van de TV of radio te plaatsen.

■Veranderen van het display (alleen voor MP3-discs)

Druk tijdens de stop- of weergavefunctie op de MP3 DISPLAY toets.

Door ledere druk op de toets verandert het display als volgt.

[Tijdens de stopfunctie]

[Tijdens de weergavefunctie]

N-11

Geavanceerde weergave van een CD of MP3-disc

■Kiezen van de gewenste map of het fragment met de naam (alleen voor MP3-discs)

1 Druk tijdens de stopfunctie op de MP3 DISPLAY toets van de afstandsbedlening om de mapnaam te tonen.

POPULARI

2 Kies de gewenste folder met de 100 toets.

3 Druk op de MP3 DISPLAY toets om de fragmentnaam te tonen.

MP3 HAPPY, MP

4 Kies het gewenste fragment met de 100 toets.

5 Druk op de ▶( )▶bets om de weergave te starten.

5 001

■Opzoeken van het begin van een fragment

Naar het begin van het volgende fragment verspringen: Druk tijdens weergave korter dan 0,5 seconden op de Hoets. Opnieuw beginnen van het spelende fragment: Druk tijdens weergave korter dan 0,5 seconden op de Hoets.

Opmerking:

U kunt naar een gewenst fragment verspringen door herhaaldelijk op de te toots te drukken, totdat het gewenste fragmentnummer verschijnt.

■Opzoeken van het gewenste deel

Tijdens bedlening met een CD hoort u het geluld, maar u hoort het niet met een MP3-disc. Controleer de getoonde weergavetijd in geval van een MP3-disc.

Snel vooruit spoelen:

Houd de ▶bets ingedrukt tijdens weergave.

Snel terug spoelen:

Houd de teets ingedrukt tijdens weergave.

Opmerkingen:

- Normale weergave zal hervatten zodra de - toets wordt losgelaten.

- De CD wordt gepauzeerd wanneer het eind van het laatste fragment tijdens snel voorwaarts is bereikt. Indien het begin van het eerste fragment tijdens snel achterwaarts wordt bereikt, zal de weergave starten zodra u de ◀slaat.

XL-MP100H

NEDERLANDS

XL-MP100H

NEDERLANDS

Weergave van een CD of MP3-disc

Geavanceerde weergave van een CD of MP3-disc (vervolg)

■Direct zoeken van een fragment

Met gebruik van de directe zoektoetsen kunnen de gewenste fragmenten worden afgespeeld.

Kies het gewenste fragment met de directe zoektoetsen van de afstandsbediening.

Ingesteld fragmentnummer

• Met de directe zoektoetsen kunt u tot nummer 9 kiezen.
  -Gebruik de "+10" toets om nummer 10 of hoger te kiezen.

A. Bijvoorbeeld 13 kiezen

1 Druk éénmaal op de "+10" toets.
2 Druk op de "3" toets.

B. Bijvoorbeeld 30 kiezen

1 Druk driemaal op de "+10" toets.
2 Druk op de "0" toets

De weergave van het gekozen fragment start. Het toestel stopt automatisch nadat het laatste fragment van de disc is afgespeeld.

Opmerkingen:

• Een hoger fragmentnummer dan het aantal fragmenten op de disc kan niet worden gekozen.
• Direct zoeken is niet tijdens willekeurige weergave mogelijk.
• Met MP3 discs kunt u wel het fragmentnummer maar niet de map met de directe zoektoets(en) kiezen.

■Herhaalde weergave

Alle fragmenten of geprogrammeerde fragmenten kunnen doorlopend worden herhaald.

Herhalen van alle fragmenten:

1 Druk op de REPEAT toets

2 Druk op de 📋) https.

Herhalen van een gewenst fragment:
1 Voer stappen 1 - 3 van "Geprogrammeerde weergave" op bladzijde 14 uit en druk vervolgens op de REPEAT toets.
2 Druk op de jets.

Herhalen van willekeurige weergave:

Druk tijdens willekeurige weergave op de REPEAT toets.

Annuleren van de herhaalde weergave

Druk nogmaals op de REPEAT toets. " dooft.

Let op:

Druk na herhaalde weergave beslist op de ■ toels. De disc zal anders doorlopend worden afgespeeld.

■Willekeurige weergave

De fragmenten kunnen automatisch in willekeurige volgorde worden afgespeeld.

Druk tijdens de stopfunctie op de

RANDOM toets en vervolgens op de ▶

(→)toets om de willekeurige weerga-

ve te starten.

Annuleren van de willekeurige weergavevolgorde:

Druk tijdens de stopfunctie nogmaals op de RANDOM loets.

Opmerkingen:

• De willekeurige weergave stopt automatisch nadat alle fragmenten eenmaal zijn afgespeeld. (Hetzelfde fragment wordt niet tweemaal afgespeeld.)
  ●Bij willekeurige weergave worden de fragmenten automatisch kris- kras door elkaar weergegeven. (U kunt niet zelf een bepaalde volg- orde voor weergave kiezen.)
  ●Als u op de ••els drukt bij willekeurige weergave, kunt u doorgaan naar het volgende willekeung gekozen fragment. U kunt echter niet met de ••eets teruggaan naar het vorige fragment. In plaats daarvan zal het begin van het huidige fragment worden opgezocht.

■Geprogrammeerde weergave

U kunt maximaal 20 fragmenten voor weergave in de gewenste volgorde kiezen.

1 Druk op de MEMORY (MEMORY/SET) toets terwijl het toestel gestopt is om de functie voor het opslaan van een programma in te schakelen.

2 Druk op de directe zoektoetsen van de afstandsbediening om het gewenste fragment te kiezen.

Ingesteld fragmentnummer et de 📄 toets.

3 Druk op de MEMORY (MEMORY/SET) toets om het fragmentnummer op te slaan.

Weergavevolgorde

4 Herhaal de stappen 2 - 3 voor verdere fragmenten. U kunt maximaal 20 fragmenten programmeren.

U kunt de geprogrammeerde fragmenten door een druk op de CLEAR toets wissen indien u een vergissing heeft gemaakt.

5 Druk op de ( ) teets om de weergave te starten.

Wissen van de geprogrammeerde fragmenten:

Schakel de CD in de stopfunctie terwijl de "MEMORY" indicator is opgelicht en druk dan op de CLEAR toets.

Door iedere druk op de toets wordt, beginnend bij het laatste fragment, een fragment gewist. "MEMORY" zal doven wanneer alle fragmenten zijn gewist.

Toevoegen van fragmenten aan het programma:

Indien er reeds een programma is vastgelegd, zal de "MEMORY" indicator worden geloond. Voer in dat geval stappen 2 - 3 uit om fragmenten aan het programma toe te voegen. De nieuw geprogrammeerde fragmenten worden na het laatst geprogrammeerde fragment van het oorspronkelijke programma vastgelegd.

Opmerkingen:

• De geprogrammeerde volgorde wordt automatisch geannuleerd wappes u de disclade spont af de standbyfunctie activiert
• Het programma wordt niet gewist, ook niet wanneer u de ingang van CD naar een andere functie verandert.
• Willekeurige weergave is niet mogelijk tijdens geprogrammeerde bediening.
• Met MP3-discs kunt u wel het fragmentnummer maar niet de map met de directe zoektoets(en) kiezen.

XL-MP100H

NEDERLANDS

XL-MP100H

NEDERLANDS

Luisteren naar de radio

1 Druk op de ON/STAND-BY toets om de stroom in te scha-kelen.

2 Houd de FUNCTION toets ingedrukt tot "FM" of "AM" op het display verschijnt.

Druk bij gebruik van de afstandsbediening op de TUNER (BAND) toets om "FM" of "AM" te kiezen.

3 Stern af op de gewenste zender met de TUNING ( of )^ toets.

Afstemmen met de hand:

Druk zo vaak als nodig is op de TUNING toets om af te stemmen op de gewenste zender.

Automatisch afstemmen:

Wanneer de TUNING toets meer dan 0,5 seconden ingedrukt wordt gehouden, zal het automatisch alstemmen beginnen en stoppen bij de eerste zender die ontvangen kan worden.

Opmerkingen:

• Bij radiostoring, is het mogelijk dat het automatisch afstemmen automatisch op dat punt blijft staan.
• Het automatisch alstemmen zal signalen van zwakke zenders overslaan.
• Druk nog eens op de TUNING toets om het automatisch afstemmen te stoppen.
• Wanneer u heeft afgestemd op een RDS (Radio Data Systeem), zal eerst de frequentie getoond worden en daarna zal de RDS indicator oplichten. Tenslotte zal de naam van het station getoond worden.
• U kunt volautomatisch laten afstemmen op RDS zenders via "ASPM", zie bladzijde 21.

Ontvangen van EM stereo uitzendingen:

Druk op de FUNCTION [TUNER (BAND)] toets zodat de "ST" Indi- cator oplicht.
● "wordt getoond indien het FM programma stereo wordt uitge zonden.
- Als de FM ontvangst zwak is, kunt u op de FUNCTION [TUNER (BAND)] toets drukken zodat de "ST" indicator uit gaat. De ontvangst wordt nu mono en het geluid zal duldeiljker worden.

FM-stereofunctie indicator

FM stereo-ontvangst indicator

N-15

Luisteren naar een opgeslagen zender

■Zenders opslaan in het geheugen

U kunt maximaal 45 zenders vastleggen (30 FM-zenders en 15 AM-zenders) en deze vervolgens met één druk op een toets weer oproepen (afstemmen op voorkeurzenders).

1 Voer de stappen 1 - 3 uit onder "Luisteren naar de radio" op bladzijde 15.

2 Druk op de MEMORY/SET (MEMORY) toets om de functie voor het programmeren van zenders te activeren.

3 Druk binnen 5 seconden op de PRESET (√ of ♂ toets om het voorkeurzendernummer te selecteren.

Programmeer de zenders op volgorde in het geheugen beginnende met voorkeurzendernummer 1.

4 Druk binnen 5 seconden op de MEMORY/SET (MEMORY) toets om deze zender in het geheugen op te slaan.

●U kunt 30 FM-zenders vastleggen (voorkeurkanalen 1 t/m 30).

- U kunt 15 AM-zenders vastleggen (voorkeurkanalen 1 t/m 15).

- Als de "MEMORY" indicator en de aanduiding van het voorkeurzendernummer doven alvorens de zender in het geheugen is ingevoerd, dient de procedure te worden herhaald vanaf stap 2.

5 Herhaal de stappen 1 - 4 om andere zenders in te stellen of om een voorkeurzender te wijzigen.

Wanneer een nieuwe zender in het geheugen opgeslagen wordt, zal de eerder opgeslagen zender worden gewist.

Opmerking:

De backup functie kan de opgeslagen zenders een paar uur in het geheugen houden in geval van een stroomstoring of wanneer de stekker uit het stopcontact raakt.

■Instellen van een voorkeurzender

Druk de PRESET (of) toets korter dan 0,5 seconden in om op de gewenste zender af te stemmen.

Voorkeuzekanaal
Frequentie
en

XL-MP100H

NEDERLANDS

■Wissen van het gehele ingestelde geheugen

1 Druk op de ON/STAND-BY toets om het toestel in de standby-stand te zetten.

2 Houd de MEMORY/SET en de PRE-SET \toets ingedrukt en druk tegelijkertijd op de ON/STAND-BY toets totdat "TUNER CL" verschijnt.

Radio

N-16

Luisteren naar een cassette

Alvorens weergave:

• Voor een optimaal geluid moet u normaal of low-noise cassettes voor weergave gebruiken. (Metaal of CrO, worden afgeraden.)
  -Gebruik geen C-120 cassettes of banden van slechte
  kwaliteit, daar deze storingen kunnen veroorzaken.
• Draai de band met bijvoorbeeld een pen strak alvorens een cassette in de cassettehouder te plaatsen.

1 Druk op de ON/STAND-BY toets om de spanning in te schakelen.
2 Houd de FUNCTION toets ingedrukt tot "TAPE" op het display verschijnt.

Bij gebruik van de afstandsbediening dient u de TAPE toets in te drukken.

3 Open het cassettevak door op het met "PUSH EJECT ▲ gemarkeerde gedeelte te drukken.

4 Plaats een cassette in het cas- settevak met de af te spelen kant naar u toe gericht.

5 Sluit het cassettevak door op het met "PUSH EJECT "ge-markeerde gedeelte te drukken.

6 Druk op de ►bets om de weergave te starten.

Druk op de ►oets om de weergave met de afstandsbediening te starten.

Stoppen van de weergave:

Druk op de ■toets

Snel door-/terugspoelen:

Om de band door te spoelen, drukt u op de ►bets. Voor het terug- spoelen drukt u op de ◀bets.

Let op:

• Druk op de -bets en open vervolgens het compartiment om de cassette te verwijderen.
• Druk alvorens de bandtransportfunctle over te schakelen eerst op de ■ toets.
• De cassettekop blijft op de band en het cassettevak opent niet indien de stroom tijdens de werking werd onderbroken. Wacht totdat er weer stroom wordt geleverd.
• Het toestel schakelt niet in de pauzefunctie, ook niet wanneer u tijdens cassetteweergave op de▶(1) loets drukt.

Opnemen op een cassette

Alvorens opname:

• Wanneer u belangrijke dingen wilt opnemen, kunt u het beste eerst een test maken om er zeker van te kunnen zijn dat alles goed wordt opgenomen.
  ●SHARP is niet aansprakelijk voor beschadiging of het verliezen van een opname vanwege een oniiste werking van dit toestel.
• Het volume en het geluld kunnen worden geregeld zonder dat dit invloed heeft op het opgenomen signaal (Varlabele geluldsmonitor).
• Gebruik uitsluitend normaalcassettes voor opname. Gebruik geen metaal of CrO, cassettes.
• Gebruik geen C-120 cassettes of banden van slechte kwaliteit, daar deze storingen kunnen veroorzaken.

Wispreventielipje van cassettes:

• Voor opname op een cassette, moet u controleren dat de wispreventiellipjes niet zijn verwijderd. Cassettes hebben wispreventiellipjes die kunnen worden verwijderd om het per ongeluk opnemen of wissen te voorkomen.
• Voor het beschermen van een opname moet u het wispreventielpje na de opname verwijderen. Wilt u later toch op deze cassette opnemen, dan moet u de opening van het wispreventielpje met plakband bedekken.

■Opname van een CD of MP3-disc

1 Druk op de ON/STAND-BY toets om de stroom in te schakelen.
2 Houd de FUNCTION toets ingedrukt tot "CD" op het display verschijnt.

Bij gebruik van de afstandsbediening dient u de CD toets in te drukken.

3 Plaats de gewenste CD.

4 Plaats een cassette in het cassettevak met de op te nemen kant naar u toe gericht.

Spoel de band voorbij de voor opname onbruikbare aanloopstrook.

5 Druk op de TAPE (●)toets.

De opname zal worden gepau- zeerd.

6 Druk op de ▶(II) foets om de opname te beginnen.

• De disc weergave start een paar seconden na het starten van de cassette.
• Na weergave van de disc stoppen de disc en de cassette automatisch.

XL-MP100H

NEDERLANDS

XL-MP100H

NEDERLANDS

Opnemen op een cassette (vervolg)

Stoppen van de opname:

Druk op de ■oets.

De cassette stopt. De disc stopt nadat u nogmaals op de ■toets drukt.

Onderbreken van de opname:

Druk op de TAPE 📄, 📄uts.

Druk op de ▶▶▶ets om de opname te hervatten.

Geprogrammeerde opname:

1 Programmeer fragmenten (zie bladzijde 14).
2 Druk op de TAPE
3 Druk op de 10toets.

■Opname van de radio

1 Stem af op de gewenste zender (zie bladzijde 15).

2 Plaats een cassette in het cassettevak met de op te nemen kant naar u toe gericht. Spoel de band voorbij de voor opname onbrulkbare aanloop-strook.

3 Druk op de TAPE P)toets. De opname zal worden gepau-zeerd.

4 Druk op de (II) toets om de opname te beginnen.

Stoppen van de opname:

Druk op de ■loets.

Onderbreken van de opname:

Druk op de TAPE 📄! teits.

Druk op de ▶(1) bets om de opname te hervatten.

Opmerking:

Als u bij het opnemen van een AM zender een fluittoon hoort, dient

u de AM ringantenne te verplaatser

■Wissen van opgenomen cassettes

1 Plaats de te wissen cassette in het cassettevak met de te wissen
kant naar u toe gericht.
2 Houd de FUNCTION toets ingedrukt tot "TAPE" op het display
verschijnt.
Bij gebruik van de afstandsbedlening dient u de TAPE toets in te
drukken
3 Druk op de TAPE
4 Druk op de ••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••

Gebruiken van het Radio Data Systeem (RDS)

RDS is een door een groeiend aantal FM zenders aangeboden service. Deze FM zenders sturen met hun reguliere programma's extra signalen mee. Deze signalen bevatten gegevens zoals de naam van de zender en informatie over het soort programma, zoals sport, muziek enz.

Wanneer u heeft afgestemd op een RDS zender, zullen "RDS" en de naam van de zender worden getoond.

*TP* (Verkeersinformatieprogramma) verschijnt op het display wanneer de zender verkeersinformatie heeft, en "TA" (Verkeersinformatie) verschijnt zodra verkeersinformatie wordt uitgezonden.

U kunt de RDS functie alleen via de afstandsbediening bedienen.

■Via RDS verzorgde informatie

Met elke druk op de DISPLAY toets zal het display als volgt veranderen:

Wanneer u afstemt op een zender die geen RDS gegevens uitzendt, of op een zeer zwakke RDS zender, zal het display in deze volgorde veranderen:

XL-MP100H

NEDERLANDS

Geavanceerde mogellijkeden

N-20

04/1/29 XL-MP100H(H)N.fm

TINSZA010SJZZ

XL-MP100H

NEDERLANDS

Geavanceerde mogelijkheden

Gebruiken van het Radio Data Systeem (RDS) (vervolg)

■Gebruiken van het Auto Station Program Memory (ASPM)

Tijdens de ASPM functie zoekt de tuner automatisch nieuwe RDS-zenders zoeken. Er kunnen maximaal 30 zenders worden vastge- logd.

Als u al een paar zenders in het geheugen heeft gezet, zal het aantal nieuwe zenders dat u kunt opslaan minder zijn.

1 Druk op de TUNER (BAND) toets en selecteer de FM band.

2 Houd de ASPM toets tenminste 3 seconden ingedrukt.

1 Nadal "ASPM" ongeveer 4 seconden heeft geknipperd, zal het scannen beginnen (87,50 - 108,00 MHz).

2 Wanneer er een RDS zender wordt gevonden, zal de aanduiding "RDS" korte tijd getoond worden en zal de zender in het geheugen worden opgeslagen.

3 Na het scannen zal het aantal zenders dat in het geheugen is opgeslagen 4 seconden worden getoond, waarna 4 seconden lang de aanduiding "END" getoond zal worden.

N-21

Voortijdig stoppen van de ASPM functie:

Druk tijdens het zoeken naar zenders op de ASPM toets.

De reeds in het geheugen opgeslagen zenders worden hier bewaard.

Opmerkingen:

• Als dezelfde zender op verschillende frequenties uitzendt, zal de sterkst doorkomende frequentie in het geheugen worden opgeslagen.
• Een zender met dezelfde frequentie als een reeds in het geheugen opgeslagen zender zal niet worden opgeslagen.
• Als er reeds 30 zenders in het geheugen zijn opgeslagen, zal het scannen worden afgebroken. Als u de ASPM functie opnieuw wilt laten uitvorgen, dient u het voorkeuzegeheugen eerst te wissen
• "0MEMORY" wordt ongeveer 4 seconden getoond indien er geen zenders in het geheugen werden vastgelegd.
• Als de RDS signalen zeer zwak zijn, is het mogelijk dat de naam van de zender in kwestie niet in het geheugen kan worden opgeslagen.

Wissen van het gehele voorkeurzendergeheugen:

Voer "Wissen van het gehele ingestelde geheugen" op bladzijde 16 uit.

Om opnieuw te proberen een zendernaam op te slaan, wanneer de verkeerde naam in het geheugen was gezet:

Het kan onmogelijk blijken zendemamen in het geheugen op te slaan via de ASPM functie als er veel ruis is of als het signaal te zwak is. Doe in dit geval het volgende.

1 Druk op de PRESET ( of ) toets om te controleren of de namen correct zijn.
2 Als u een verkeerde naam tegenkomt terwijl u een zender aan het ontvangen bent. Wacht tot de correcte naam verschijnt. Druk ver volgens op de MEMORY toets.
3 Druk binnen 5 seconden op de MEMORY toets terwijl het nummer van het voorkeuzekanaal knippert.
- De zendernaam is correct in het geheugen opgeslagen.

Opmerkingen:

• U kunt dezelfde zendernaam opslaan in verschillende kanalen.
• Het is mogelijk dat de zendernamen tijdelijk afwijken in bepaalde gebieden of gedurende bepaalde perioden.

■Opmerkingen aangaande het gebruik van RDS Mocht zich een van de volgende gevallen voordoen, dan betekent dit niet dat het toestel defect is:

• "PS", "NO PS" en een zendernaam worden afwisselend getoond en het toestel functioneert niet juist.
• Indien een bepaalde zender niet de juiste signalen uitzendt of aan het testen is, zal de RDS ontvangstfunctie mogelijk niet juist functioneren.
• Het is mogelijk dat gegevens zoals de zendernaam niet geloond worden wanneer u afstemt op een RDS zender waarvan het signaal te zwak is.
• "NO PS" of "NO PTY" knipperen ongeveer 5 sekonden en vervolgens wordt de frekwentie getoond.

XL-MP100H

NEDERLANDS

N-22

XL-MP100H

NEDERLANDS

Geavanceerde mogelijkheden

Gebruiken van het Radio Data Systeem (RDS) (vervolg)

■Oproepen van zenders uit het geheugen

Opgeven van programmatypes en zenders selecteren (PTY zoeken):

U kunt een in het geheugen opgeslagen zender opzoeken door het programmatype op te geven (nieuws, sport, verkeersprogramma enz, zie de bladzijden 24 - 25).

1 Druk op de TUNER (BAND) toets en selecteer de FM band.
2 Druk op de PTY.TI toets.
"PTY TI" blijft ongeveer 4 seconden knipperen.
3 Druk binnen 4 seconden op de PRESET ( of ) toets om het programmatype te selecteren.
Door iedere druk op de toets zal het programmatype veranderen. Indien u de toets langer dan 0,5 seconden indrukt, zal het programmatype voortdurend veranderen.
4 Druk op de PTY.TI toets terwijl het gewenste programma-type knipperend wordt getoond (binnen 9 seconden).
Nadat het geselecteerde programmatype 2 seconden gebrand heeft, zal de aanduiding "SEARCH" verschijnen en zal het zoeken beginnen.

N-23

Opmerkingen:

- Als het display niet meer knippert, kunt u opnieuw beginnen vanaf stap 2. Als het toestel een programma van het gewenste type vindt, zal het overeenkomstige kanaalnummer ongeveer 4 seconden lang knipperen, waarna de zendemaam 7 seconden zal knipperen om vervolgens te blijven branden.

- Als u naar hetzelfde programmatype wilt luisteren maar via een andere zender, dient u op de PTY.TI toets te drukken terwijl het kanaalnummer of de zendermaam knippert. Het toestel zal dan de volgende zender opzeken.

- Als er geen zender gevonden kan worden, zal de aanduiding "NOTFOUND" 4 seconden lang getoond worden.

Als u het verkeersprogramma selecteert:

Als u bij stap 4 het verkeersprogramma (TP) selecteert, zal de aanduiding "TP" verschijnen. (Dit betekent niet dat u nu direct naar verkeersinformatie kunt luisteren.)

De aanduiding "TA" zal verschijnen wanneer er verkeersinformatie wordt uitgezonden.

Handmatig opgeven van zendernamen en kiezen van zenders: U kunt afstemmen op een zender door de zendernaam op te gever (BBC R1, BBC R2 enz.) van een van de in het geheugen opgeslagen zenders.

Voor u deze handeling gaat proberen, moet u eerst een of meer stationsnamen in het geheugen gezet hebben.

1 Druk op de TUNER (BAND) toets en selecteer de FM band. 2 Druk op de PRESET ( of ) toets om af te stemmen op de ge- wenste zender

3 De naam van de zender zal ongeveer 6 seconden lang getoond worden. Vervolgens zal het display veranderen.

Beschrijving van de verschillende PTY (Programmatype) codes, TP (Verkeersinformatieprogramma) en TA (Verkeersinformatie). U kunt de volgende PTY, TP en TA signalen opzoeken en ontvangen.

NEWS Korte verslagen van feiten, gebeurtenlissen en openbare meningen, reportages en actualiteiten.
AFFAIRS Actualiteitenprogramma dat dieper ingaat op het nieuws, in het algemeen met een andere presenta-tiestijl en een ander concept, inclusief debatten en analyses.
INFO Programma met als doel advies te geven, in de breedste zin des woords.
SPORT Programma over enig aspect van sport.
EDUCATE Programma dat in de eerste plaats bedceld is om iets van te leren, met de nadruk op de formele kan- ten van het onderwijs.
DRAMA Alle hoorspelen en radio-series.
CULTURE Programma's over enig aspect van de nationale of regionale cultuur, inclusief taal, theater enz.
SCIENCE Programma's over de natuurwetenschappen en technologie.
VARIED	Voornamelijk gebruikt voor licht amusement praat-programma's die niet onder een andere categorie vallen. Bijvoorbeeld quizzen, panel-spelletjes, interviews met beroemdheden ed.
POP M	Commerciële muziek, gewoonlijk beschouwd als popular in het huldige tijdsgewricht, vaak opdulkend op ranglijsten van platenverkopen van dit moment of uit het recente verleden.
ROCK M Hedendaagse moderne muziek, gewoonlijk geschreven en uitgevoerd door jonge muzikanten.
EASY M	Gemakkelijk in het gehoor liggende hedendaagse muziek, niet zijnde Pop, Rock of Klassiek, noch behorend tot een van de gespecialiseerde muziekstijlen, Jazz, Folk of Country. Muziek in deze categorie is vaak, maar niet altijd, vocaal en gewoonlijk van korte duur.

XL-MP100H

NEDERLANDS

XL-MP100H

NEDERLANDS

Geavanceerde mogelljhenen

Gebruiken van het Radio Data Systeem (RDS) (vervolg)

LIGHT M Klassieke Muziek voor een breed publiek, niet speciaal voor afficionado's. Bijvoorbeeld instrumentale muziek en individuele of koorzang.

CLASSICS Uitvoeringen van de grote orkestrale werken, symfonieen, kamermuziek enz. inclusief de grote opera's.

OTHER M Muziek die niet onder de andere titels valt. Vooral voor specialistische genres als Rhythm & Blues en Reggae.

WEATHER Weerberichten, voorspellingen en Meteorologische informatie.

FINANCE Beursberichten, handel en industrie enz.

CHILDREN Programma's voor een jeugdig publiek vooral ter vermaak, minder ter lering.

SOCIAL Programma's over mensen en dingen die invloed hebben op individuen en groepen mensen. Inclusief sociologie, geschiedenis, aardrijkskunde, psychologie en maatschappij.

RELIGION Alle kanten van overtuiging en geloof met betrekking tot God of Goden, de aard van het bestaan en ethiek.

PHONE IN Waarin gewone mensen hun meningen op de radio tot uitdrukking brengen via de telefoon of in een publiek forum.

TRAVEL Programma's over reizen naar bestemmingen dichtbij en veraf, groepsreizen en reis-ideeën en kansen. Niet voor het aankondlgen van problemen, vertragingen of wegomleggingen met gevolgen voor het dagelijks verkeer, waarvoor de TP/TA berichten bedoeld zijn.

LEISURE Programma's over recreationele activiteiten waar de lulsteraar mogelijk aan deel kan nemen. Bijvoorbeeld tuinleren, vissen, antiek verzamelen, kokkerellen, eten en wijn enz.

JAZZ Polyfone syncopatische muziek gekarakteriseerd door improvisatie.

COUNTRY Liedjes die ontstaan zijn in het zuiden van de Vere-nigde Staten of de muzikale traditie van die regio voortzetten, gekarakteriseerd door een gemakkelijk in het gehoor liggende melodie en een tekst met een verhaal.
NATION M Actuele populaire muziek uit het land of de regio zelf in de landstaal, in contrast tot internationale populaire muziek die gewoonlijk gelinspireerd is op Amerikaanse of Engelse muziek en in het Engels wordt uitgevoerd.
OLDIES Muziek uit de zogeheten 'gouden tijd' van de populaire muziek.
FOLK M Muziek die geworteld is in de muzikale traditie van een bepaald volk, gewoonlijk uitgevoerd op akoestische instrumenten. De teksten zijn soms gebaseerd op historische gebeurtenissen of personen.
DOCUMENT	Programma's die van doen hebben met feitelijke zaken, gepresenteerd in een onderzoekende stijl.
TEST	Uitgezonden wanneer ontvangers of noodzendapparatuur getest worden.
ALARM	Noodbericht, uitgezonden onder uitzonderlijke omstandigheden om te waarschuwen voor gebeurtenissen die een publiek gevaar vertegenwoordigen.
TA	Er wordt verkeersinformatie uitgezonden.
TP	Uitzendingen met verkeersinformatie.
NONE	Geen programmatype (uitsluitend ontvangst).

N-25

Timer en inslaaptimer bediening

Dit kan alleen worden uitgevoerd met de afstandsbediening.

Timer-gestuurd weergeven:

Het toestel schakelt in en de weergave van de gekozen bron (CD, MP3-disc, tuner, cassette) start op de ingestelde tijd.

Bediening slaaptimer:

De radio, CD, MP3 disc en cassette kunnen allen automatisch worden uitgeschakeld.

■Timer-gestuurd weergeven

Voor u de timer in gaat stellen:

1 Druk op de CLOCK toets om te controleren dat de juiste tijd voor de klok is ingesteld. (Zie bladzijde 9.)

2 Plaats de af te spelen cassette of disc.

1 Druk op de ON/STAND-BY toets om de spanning in te schakelen.

2 Druk op de CD, TUNER (BAND) of TAPE toets om de gewenste functie te klezen. Nadat u de TUNER (BAND) heeft gekozen, kunt u afstemmen op de gewenste zender.

3 Stel het volume in met de VOLUME toetsen. Zet het volume niet te hoog.

4 Druk op de TIMER toets en vervolgens binnen 7 seconden op de MEMORY toets.

5 Druk op de PRESET ( of ) toets om het uur voor de start- tijd in te stellen en druk vervolgens op de MEMORY toets.

Vervolg op de volgende bladzijde

XL-MP100H

NEDERLANDS

Timer en inslaaptimer bediening (vervolg)

6 Druk op de PRESET ( of ) toets om de minuten in te stellen en druk vervolgens op de MEMORY toets.

• De begintijd, functie en volume voor de timer-gestuurde weergave zullen worden getoond, waarna het toestel automatisch uit (standby) zal gaan.
• De timer instel-indicator licht op.

Annuleren van de timer-gestuurde weergave:

Druk op de ON/STAND-BY toets om de stroom in te schakelen.

7 Wanneer de ingestelde tijd bereikt wordt, zal de weergave beginnen.

Het volume neemt geleidelijk toe tot het volume bereikt wordt dat u gebruikte voordat uw systeem in de timer-standbyfunctie ging.

8 Eén uur nadat de timerweergave werd gestart, schakelt het toestel standby. Indien de weergavetijd van de CD of cassette echter korter dan één uur is, zal het toestel standby schakelen wanneer de weergave stopt.

Resetten of wijzigen van de instelling van de timer: Voer "Timer-gestuurd weergeven" van het begin af aan uit.

Opmerkingen:

• Als de timer eenmaal is ingesteld zullen deze instellingen in het geheugen blijven bewaard tot een nieuwe tijd wordt ingesteld.
• Voor timerweergave van een ander apparaat dat met de VIDEO/AUX IN aansluitingen is verbonden, kiest u "VIDEO/AUX" in stap 2. Uitsluitend dit toestel wordt automatisch standby- of ingeschakeld. De standbyfunctie wordt 1 uur naar het starten van timerweergave geactiveerd. Het andere apparaat wordt echter niet in- of uitgeschakeld.

■Slaaptimer

1 Geef de gewenste geluidsbron weer.
2 Druk op de SLEEP toets.

Veranderen van de slaaptijd:

Druk herhaaldelijk op de SLEEP toets om de gewenste tijd voor het inslapen te kiezen. De tijd wordt met de volgende stap verlaagd.

De inslaaptijd kan ook nog worden veranderd als de inslaaptimer reeds in werking is.

(Maximum: 3 uur - minimum: 5 minuten)

3 Uw systeem gaat automatisch in de standby-stand wanneer de ingestelde tijd verstreken is.
Het volume wordt 10 seconden voor het stoppen van de in- slaaptimer verlaagd.

Verbeteren van uw systeem

XL-MP100H

NEDERLANDS

Geavanceerde mogellijkeden

N-28

XL-MP100H

NEDERLANDS

Geavanceerde mogelijkheden

Verbeteren van uw systeem (vervolg)

Het aansluitsnoer wordt niet meegeleverd. U dient een in de handel verkrijgbaar snoer zoals hieronder afgebeeld aan te schaffen.

N-29

■Luisteren naar geluidsweergave van een video-recorder, DVD, enz.

1 Gebruik een verbindingskabel om de videorecorder, DVD enz. aan te sluiten op de VIDEO/AUX IN aansluitingen. Bij gebruik van video-apparatuur, dient u de audio uitgangsaansluiting op dit toestel aan te sluiten en de video uitgangsaansluiting op een televisie.
2 Druk op de ON/STAND-BY toets om de spanning in te schaken- lon.
3 Houd de FUNCTION toets ingedrukt tot "AUX" op het display verschijnt. Bij gebruik van de afstandsbedlening dient u de VIDEO/AUX toets in te drukken.
4 Laat de aangesloten apparatuur weergeven.

Opmerking:

Plaats om storing te voorkomen het toestel uit de buurt van de TV.

■Opnemen van CD signalen op MD's

Het digitale signaal van dit toestel kan worden opgenomen door MiniDisc-recorders, enz.

1 Verwijder de DIGITAL OUT aansluitingafdekking.
2 Gebruik een voor digitale opnamen geschikte kabel om het toestel aan te sluiten op de OPTICAL IN aansluiting van een Mini-Disc-recorder enz.
3 Druk op de ON/STAND-BY toets om de stroom in te schakelen.
4 Zet de MiniDisc-recorder enz. in de opnamefunctie.
5 Geef een CD met dit toestel weer.

Opmerkingen:

• Verwijder het dopje voor gebruik van de optische digitale aansluiting. Plaats het dopje terug wanneer u de aansluiting niet gebruikt.
• Alleen CD-signalen kunnen via deze aansluiting worden uitgevoerd.

■Opname op een cassette

1 Plaats een cassette in het cassettevak met de op te nemen kant naar u toe gericht.
2 Druk op de VIDEO/AUX toets.
3 Druk op de TAPE
4 Druk op de 1000s.
5 Speel de video, DVD, enz. af.

04/1/29 XL-MP100H(H)N.fm

TINSZA010SJZZ

Tabel probleemoplossing

Veel vermeende problemen kunnen door de gebruiker zelf worden opgelost, zonder een reparateur in te schakelen. Als er iets mis lijkt met dit product, dient u eerst de onderstaande punten te controleren voor u contact opneemt met uw erkende SHARP dealer of servicecentrum.

Algemeen

Symptoom Mogelijke oorzaak
●De juiste tijd is niet voor de klok ingesteld.	●Is er een stroomstoring geweest?Stel de klok opnieuw in. (Zie bladzijde 9.)
●Het toestel reageerl niet na een druk op een toets.	●Zet het toestel in de standby-stand en zet het vervolgens weer aan.●Als hat toestel nog steeds niet naar behoren functioneert, dient u het te resetten. (Zie bladzijde 31.)
●Geen geluid.	●Staat het volumeniveau op "0"?●Is de hoofdtelefoon aangesloten?●Sluiten de luidsprekersnoeren kort?

CD-speler

Symptoom Mogelijke	oorzaak
De weergave begint niet.De weergave stopt halver- weg of verloopt niet naar behoren.	Zit de disc misschien onderstebo- ven in het toestel?Voldoet de disc aan de standaar- den?Is de disc vervormd of bekrast?
Het weergegeven geluid slaat over of stopt middenin een fragment.	Is het toestel onderhevig aan trillin- gen?Is de disc erg vuil?Heeft zich wellicht condens ge- vormd binnenin het toestel?

Tuner

Symptoom Mogelijkoorzaak
●De tuner produceert continu rare geluiden.	●Staat het toestel dicht bij een TV of computer?
	●Is de FM-antenne of AM-ringantenne juist geplaatst? Plaats de antenne verder uit de buurt van het netsnoer indien te dicht bij elkaar.

Cassettedeck

Symptoom Mogelijke oorzaak
● Kan niet opnemen.	● Is het wispreventielpje misschlen verwijderd?
●Fragmenten kunnen niet met behoorlijke geluidskwa- lielit worden opgenomen.●Er kan niet volledig gewist worden.	●Is dit een normale band? (U kunt niet opnemen op een metaal of CrO, band.)
● Geluid slaat over.● Hoge tonen niet hoorbaar.●Zwovond goluid.	● Is de band niet strak opgeroid?●Is de band uitgerekt?● Zijn de capstans, aandrukrollers of koppen vuil?
●De cassette kan niet verwij- derd worden.	●Indien de stroom tijdens weergave wordt onderbroken, blijven de kop- pen in contact met de band. Open de cassattahouder niet met gewald.

Afstandsbediening

Symptoom Mogelijkoorzaak
●De afstandsbediening werkt niet.	●Zit de stekker van het toestel in het stopcontact?●Zijn de batterijen met de polen in de juisle richting ingezet?●Zijn de batterijen leeg?●Is de afstand of de hoek verkeerd?●Valt er sterk licht op de sensor voor de afstandsbediening?

XL-MP100H

NEDERLANDS

XL-MP100H

NEDERLANDS

■Bij problemen

Wanneer dit product wordt blootgesteld aan sterke invloeden van buitenaf (mechanische schokken, abnormale statische elektriciteit, abnormale netspanning als gevolg van blikseminslag, enz.) of wanneer het toestel onjuist bediend wordt, is het mogelijk dat er storingen optreden.

Als zich een dergelijk probleem voordoet, dient u het volgende te doen:

1 Zet het toestel uit (standby) en vervolgens weer aan.

2 Indien het toestel na de voorgaande handeling nog niet juist functioneert, moet u de stekker even uit het stopcontact trekken, weer terug steken en de spanning vervolgens inschakelen.

Opmerking:

Indien geen van de handelingen het toestel weer herstelt, moet u het gehele geheugen terugstellen.

■Wissen van het gehele geheugen (terugstellen)

1 Druk op de ON/STAND-BY toets om het toestel in de standby-stand te zetten.

2 Houd de MEMORY/SET en de TAPE oets ingedrukt en druk tegelijkertijd op de ON/STAND-BY toets totdat "CLEAR" verschijnt.

Let op:

Deze handeling wist alle in het geheugen opgeslagen gegevens, inclusief de klok- en timer-instellingen, voorkeuzezenders en CD programma's.

■Condensatie

Door plotselinge temperatuurverschillen en opslag of gebruik in een zeer vochlige ruimte wordt condens in het toestel (op de CD-altastlens, cassettekoppen, enz.) of op de zender van de afstandsbediening gevormd.

Het toestel functioneert mogelijk niet juist door condens. U moet in geval van condensvorming de stroom ingeschakeld laten zonder een CD (of cassette) geplaatst en wachten totdat normale weergave weer mogelijk is (ongeveer 1 uur). Veeg condens met een zachte doek van de zender van de afstandsbediening alvorens deze voor bediening te gebruiken.

N-31

Onderhoud

■Reinigen van de behuizing

Neem de behuizing van tijd tot tijd af met een zachte doek en een slap sopje en wrijf na met een droge doek.

Let op:

• Gebruik geen chemische middelen voor het reinigen (benzine, verfverdunner enz.). Deze kunnen de afwerking van de behuizing aantasten.
• Probeer in geen geval het binnenwerk van het toestel te smeren. Dit kan sloringen veroorzaken.

■Reinigen van de onderdelen die contact maken met de band

• Vuile koppen, aandrijfassen en aandrukrollen kunnen de geluidskwalitelt aantasten en vastlopen van de band in het transportmechanisme veroorzaken. Maak deze onderdelen daarom regelmatig schoon met gebruik van een in de handel verkrijgbare reinigingsset of een wattenstokje bevochtigd met een weinig alcohol.
• Wanneer u de koppen, aandrukrollen, enz. schoonmaakt, dient u de stekker van het toestel uit het stopcontact te halen vanwege de hoge spanningen in het binnenwerk.

Viskop

Capstan

Opname-/weergavekop Aandtukrol

●Na langdurig gebruik zullen de koppen en aandrijfassen van het cassetlemechanisme gemagnetiseerd raken waardoor de geluidskwaliteit afneemt. Demagnetiseer deze onderdelen daarom na elke 30 uur weergave-/opnametijd met een in de handel verkrijgbare demagnetiseur. Volg de aanwijzingen van de betreffende demagnetiseur goed op.

Technische gegevens

SHARP behoudt zich het recht voor om het ontwerp en de technische gegevens aan te passen terwille van productverbeteringen zonder mededeling vooraf. De waarden gegeven in het gedeelte "Technische gegevens" zijn gebaseerd op een gemiddeld model van de productieijn. Er kunnen echter ilchte afwijkingen bestaan per individueel toestel.

■Algemeen

Voedingsbron 230 V	wisselstroom, 50 Hz
Stroomverbruik Stroom	ingeschakeld: 107 W
	Stroom standby: 0,6 W
Afmetlingen Breedte:	160 mmHoogte: 228 mmDiepte: 248 mm
Gewicht 4,2 kg

■Versterker

Uitgangsvermogen	PMPO: 300 W (Totaal)MPO: 150 W (75 W + 75 W) (DIN 45 324)RMS: 100 W (50 W + 50 W) (DIN 45 324)RMS: 75 W (37,5 W + 37,5 W) (DIN 45 500)
Uitgangsaansluitingen	Luidsprekers: 6 OhmHoofdtelefoon: 16 - 50 Ohm(aanbevolen: 32 Ohm)Digitale (optische) CD-uitgang
Ingangsaansluitingen	Video/extern (audiosignaal): 500 mV/47 kOhm

Tuner

Frequentiebereik FM: 87,5 - 108 MHzAM: 522 - 1.620 kHz

■CD-speler

Type Compactdisc-speler
Signaalaflezing Geen	contact makende, 3-straals halfgeleider laser loeskop
D/A converter 1-bit D	A converter
Frequentleberelk 20	- 20.000 Hz
Dynamisch bereik 90	dB (1 kHz)

■Cassettedeck

Frequentiebereik 50	- 14.000 Hz (normal cassette)
Signaal/ruisverhouding	50 dB (opname/weergave)
Wow en flutter 0,3 %	(DIN 45 511)

■Luidspreker

Type 2-weg type luidsprekersysteem4 cm semi-koepel tweeter9 cm woofer
Maximum ingangsvermogen	100 W
Opgegeven ingangsvermogen	50 W
Impedantie	6 Ohm
Afmetlingen Breedte:	132 mmHoogte: 228 mmDiepte: 197 mm
Gewicht 2,0 kg/per stuk

XL-MP100H

NEDERLANDS

SHARP

SHARP CORPORATION

TINSZA010SJZZ

04A N HK①

03/8/20 XL-MP100H(H)_BACK.fm

TINSZA010SJZZ

03/8/20 XL-MP100H(H)_SPINE.fm TINSZA010SJZZ
