GEBRUIKSAANWIJZING BTV-N203HT Itho

Itho Kanaalventilatoren BTV-N installatie handleiding

BTV-N200 (standaard uitvoering) BTV-N201T (met timer) BTV-N202H (met hygrostaat) BTV-N203HT (met timer en hygrostaat) BTVZ-N211T (met timer)

Alvorens het apparaat in gebruik te nemen wijzen wij u er op, deze handleiding goed door te lezen en op te volgen!

1.1 Gebruikersmogelijkheden

Deze ventilatoren kunnen in elke stand worden toegepast op kanalen van 100 tot 125 mm rond. De kanalen dienen hun eigen open verbinding met de buitenlucht te hebben.

Aansluitspanning 230 V-50 Hz

Opgenomen vermogen 14 W, het toerental is niet regelbaar

Luchtverplaatsing circa 50 m 3 /h bij 26 Pa in werkgebied

Nalooptijd T-uitvoering circa 3-25 minuten ( ± 25%)

Nalooptijd HT-uitvoering circa 1/2-20 minuten ( ± 25%)

Instelbereik relatieve 40-90% vochtigheid

Maximale omgevings - 40 °C temperatuur

Kleur BTV-N Wit

Kleur BTVZ-N Mat zilver

Plaatsing "zone 2" (IPx4)

1.3 Elektrische aansluiting

Schakel eerst de netspanning uit!

De ventilatoren zijn dubbel geïsoleerd en hoeven daarom niet geaard te worden. De ventilator moet met behulp van een dubbelpolige schakelaar (3 mm contactopening) op het net worden aangesloten.

1.4 Aansluitschema's

BTV-N200

BTV-N201T, BTVZ-N211T (voorzien van timer)

Toepassing met een aparte of licht- schakelaar, types BTV-N201T, BTVZ-N211T

BTV-N202H (voorzien van hygrostaat)

Toepassing direct op het lichtnet en eventueel met een aparte of lichtschakelaar, types BTV-N202H

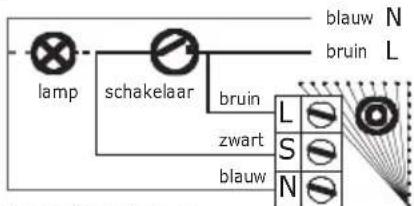

BTV-N203HT (voorzien van hygrostaat en timer)

Toepassing met aparte of lichtschakelaar, types BTV-N203HT

1.5 Uitvoeringen en werking

BTV-N200

Deze uitvoering kan worden ingeschakeld:

• Via een speciaal voor de ventilator geplaatste schakelaar.
• Via de schakelaar waarmee de verlichting in- en uitgeschakeld wordt. Met deze schakelaar wordt dan tevens de ventilator bediend.

BTN-N201T en BTVZ-N211T met tijdschakelaar

Deze uitvoering is voorzien van een tijdschakelaar en is ideaal voor toepassingen waar na-ventilatie gewenst is, zoals in toiletten. Inschakeling vindt plaats via de lichtschakelaar of een aparte schakelaar en na uitschakeling zal de ventilator nog circa 10 minuten blijven doordraaien.

De zogenaamde nalooptijd is bij aflevering circa 10 minuten. Indien gewenst kan, voor de ingebruikstelling van de ventilator, deze tijd door middel van verdraaiing van de instelpotmeter (achter de gebogen sierplaat) gewijzigd worden van (links-om) 3 minuten tot (rechts-om) 25 minuten. De tijd dient experimenteel te worden vastgesteld.

BTV-N202H met hygrostaat

Deze uitvoering is voorzien van een instelbare hygrostaat en is bijzonder geschikt voor toepassing in vochtige ruimten zoals badkamers, douches en was-droogruimten. De ventilator schakelt automatisch in wanneer de vochtigheidsgraad te hoog wordt (instelbaar tussen de 40% en 90% RV).

Daalt de vochtigheidsgraad onder de ingestelde waarde, dan zal de ventilator automatisch stoppen.

Optioneel kan deze ventilator ook in combinatie met een (licht-)schakelaar worden toegepast. Bij inschakeling van deze (licht-)schakelaar zal de ventilator gaan draaien en bij uitschakeling zal de ventilator na circa 1 minuut stoppen en zal de hygrostaat functie weer in werking treden. Het schakelpunt voor de relatieve vochtigheidsgraad is instelbaar door middel van een instelpotmeter. Schakel hiervoor eerst de netspanning uit. De instelpotmeter is bereikbaar na het wegnemen van de gebogen sierplaat. Verdraaiing rechtsom is verhogen en linksom is verlagen van het schakelpunt. Het kan ook voorkomen dat de ventilator gaat draaien als de ingestelde vochtigheidsgraad wordt overschreden door een temperatuurdaling in de ruimte. Dit vindt bijvoorbeeld 's nachts plaats. Het voordeel hiervan is een verminderde condensvorming op wanden etcetera. Het spreekt voor zich dat (bijvoorbeeld in de zomer) bij een hoge vochtigheid van de buitenlucht de ventilator langer blijft doordraaien. Om beïnvloeding van buitenaf te beperken is de BTV-N202H voorzien van een terugslagklepje.

BTV-N303HT met hygrostaat en tijdschakelaar

Deze uitvoering is voorzien van een instelbare hygrostaat en bovendien van een tijdschakelaar. Bijzonder geschikt voor toepassing in gecombineerde ruimten zoals bijvoorbeeld toilet/badkamers.

Deze ventilator schakelt:

- Automatisch aan bij een te hoge vochtigheidsgraad (instelbaar tussen 40% en 90% RV) en automatisch uit wanneer de vochtigheidsgraad weer is gedaald. Het schakelpunt voor de relatieve vochtigheidsgraad is instelbaar door middel van een instelpotmeter. Schakel hiervoor eerst de netspanning uit. De instelpotmeter is bereikbaar na het wegnemen van de gebogen sierplaat. Verdraaiing rechtsom is verhogen en linksom is verlagen van het schakelpunt.

Het kan ook voorkomen dat de ventilator gaat draaien als de ingestelde vochtigheidsgraad wordt overschreden door een temperatuurdaling in de ruimte. Dit vindt bijvoorbeeld 's nachts plaats. Het voordeel hiervan is een verminderde condensvorming op wanden etcetera. Het spreekt voor zich dat (bijvoorbeeld in de zomer) bij een hoge vochtigheid van de buitenlucht de ventilator langer blijft doordraaien. Om beïnvloeding van buitenaf te beperken is de BTV-N203HT voorzien van een terugslagklepje.

- Tevens via de lichtschakelaar of een aparte schakelaar waarmee de tijdschakelaar in werking wordt gesteld. De ventilator schakelt aan en blijft na uitschakeling nog tussen de circa 1/2 en 20 minuten doordraaien. Dit is instelbaar via de instelpotmeter achter de gebogen sierplaat.

1.6 Montage

1. Verwijder de gebogen sierplaat.
2. Schroef de beschermkap er af..
3. Gebruik de ventilator als mal om de plaatsen van de vier te boren gaten (6 mm) in de muur.
4. Schroef de ventilator op de muur met gebruikmaking van de bijgeleverde pluggen en schroeven.
5. Schakel de netspanning uit.
6. Sluit de ventilator elektrisch aan.
7. Plaats de beschermkap en de gebogen sierplaat.
8. Schakel de netspanning aan.

1.7 0 nderhoud

De motor is voorzien van zelfsmerende glijlagers. Oliën of smeren is daarom dan ook niet nodig. De ventilator kan van tijd tot tijd gereinigd worden met niet agressieve huishoudelijke schoonmaakmiddelen zonder zuurhoudende stoffen. Schakel alvorens dit te doen de spanning van de ventilator af. Verwijder de sierplaat. Deze kan gereinigd worden in lauw water waaraan een afwasmiddel is toegevoegd. De binnenkant van het apparaat kan met een schone droge doek of een stofkwastje schoongemaakt worden.

1.8 Luchttoevoer

Om een goede werking van de ventilator te verzekeren is een goede luchttoevoer noodzakelijk. Hierdoor kan frisse lucht toestromen om de door de ventilator afgevoerde hoeveelheid te vervangen. Een dergelijke luchttoevoeropening kan men verkrijgen door het aanbrengen van een spleet (circa 2 cm) onder de toegangsdeur, het plaatsen van een rooster in de toegangsdeur, etcetera. Om het beste resultaat te bereiken dient het totale netto-oppervlak van de luchttoevoeropening circa 160 cm ² te zijn. Bij een opening onder de deur kan dit bijvoorbeeld 80 x 2 cm zijn.

Hierbij verklaren wij op de ltho kanaalventilatoren type BTV gedurende 1 jaar garantie te verlenen. Als ingangsdatum van de garantie geldt de factuurdatum waarmee de ventilator is aangekocht.

De garantie omvat het door ltho bv gratis repareren of gratis leveren van een vervangende ventilator.

De garantie geldt niet voor:

• Demontage- en montagekosten.
• Gebreken die naar het oordeel van ltho het gevolg zijn van onjuiste handeling, onachtzaamheid of ongeluk.
• Gebreken die ontstaan door behandeling of herstel door derden zonder toestemming.
• Gebreken die het gevolg zijn van niet-regelmatig en/of onvakkundig onderhoud.

Bij eventuele retourzending van de ventilator moet de installateur contact opnemen met Itho bv, tel. [phone].

Hier krijgt de installateur een retournummer. De defecte ventilator moet onder vermelding van dit retournummer en met een kopie van de leveringsfactuur gestuurd worden aan:

Itho bv

t.a.v. Retour Goederen

Adm. de Ruyterstraat 2

3115 HB Schiedam

CE

EG verklaring van overeenstemming

Volgens laagspanningsrichtlijn 2006/95/EG en EMC

richtlijn 2004/108/EG

Inbouwverklaring

Volgens bijlage IIB van de machinerichtlijn 2006/42/EG,

Itho bv

Admiraal de Ruyterstraat 2

3115 HB Schiedam

Nederland

verklaart hierbij onder eigen verantwoordelijkheid dat de navolgende

producten:

Badkamerventilator BTV-N

Type:

voldoen aan de volgende richtlijnen:

• Laagspanningsrichtlijn 2006/95/EG
• Richtlijn elektromagnetische compatibiliteit 2004/108/EG

en moet worden beschouwd als een niet voltooide

machine en is bestemd te worden ingebouwd in een

machine/ installatie of samengebouwd met andere machines tot één machine/ installatie waarop de machinerichtlijn 2006/42/EG van toepassing is.

Wij willen u erop attenderen dat het product bestemd is om in een ventilatie-installatie te worden ingebouwd en dat op grond van de machinerichtlijn deze pas in gebruik mag worden genomen nadat de gehele installatie in overeenstemming is gebracht met de bepalingen van de Europese eisen, waarvoor u de belangrijkste aanwijzingen in deze gebruiksaanwijzing terugvindt.

Wij wijzen u er expliciet op dat de CE-markering op het product alleen betrekking heeft op de laagspanningsrichtlijn 2006/95/EG en EMC richtlijn 2004/108/EG.

Na overlegging van een verklaring volgens bijlage IIA van de machinerichtlijn voor de gehele installatie heeft het CE markering op het apparaat ook betrekking op de machinerichtlijn 2006/42/EG.

Schiedam, november 2009

W. van den Bogerd

Algemeen directeur

Volgens bijlage IIA van de machinerichtlijn 2006/42/EG

wij:

naam installateur:

volledig adres en land:

Verklaren hierbij onder eigen verantwoordelijkheid het navolgende

product met typeaanduiding:

Badkamerventilator BTV-N

Type:

BTV-N200, BTV-N201, BTV-N202H, BTV-N203HT

te hebben geïnstalleerd, waarop deze verklaring betrekking heeft. Daarmee is de gehele installatie (zijnde één machine) in overeenstemming met de machinerichtlijn.

Plaats:

Naam:

Datum:

Functie:

Handtekening:
