5105 - Televisie SEG - Gratis gebruiksaanwijzing en handleiding

Type product	LED-televisie
Schermdiagonaal	81 cm (32 inch)
Resolutie	HD Ready (1366 x 768)
Ontvangers	DVB-T2, DVB-C
Aansluitingen	2x HDMI, 1x USB, 1x SCART, antenne-ingang
Geluidsvermogen	2 x 8 W
Energieverbruik (gebruik)	40 W
Energieverbruik (standby)	< 0,5 W
Stroomvoorziening	220-240 V ~ 50 Hz
Afmetingen zonder voet	732 x 437 x 78 mm
Afmetingen met voet	732 x 485 x 198 mm
Gewicht zonder voet	5,2 kg
Gewicht met voet	5,5 kg
Functies	Teletekst, slaaptimer, kinderslot
Accessoires	Afstandsbediening, voetstuk, handleiding
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen vloeistoffen.
Veiligheid	Niet in direct zonlicht plaatsen; zorg voor voldoende ventilatie; niet zelf openen.
Reparatie en reserveonderdelen	Neem contact op met een erkende service. Geen zelfreparatie; reserveonderdelen niet beschikbaar voor consumenten.

Veelgestelde vragen - 5105 SEG

Hoe schakel ik de televisie in?

Druk op de aan/uit-knop aan de onderkant van het toestel of op de rode knop van de afstandsbediening. De televisie start binnen enkele seconden op.

Hoe sluit ik een HDMI-apparaat aan?

Verbind het apparaat met een HDMI-kabel met een van de HDMI-ingangen aan de achterzijde. Selecteer vervolgens met de bronknop op de afstandsbediening de juiste HDMI-ingang.

Hoe stel ik de zenders in?

Ga naar het menu via de knop 'Menu' op de afstandsbediening. Kies voor Zenders instellen (of 'Automatisch zoeken') en volg de instructies. De televisie scant automatisch alle beschikbare kanalen.

Werkt de televisie met een decoder via SCART?

Ja, de televisie heeft een SCART-ingang. Sluit de decoder aan met een SCART-kabel en selecteer de SCART-bron in het bronnenmenu.

Hoe activeer ik het kinderslot?

Open het menu, ga naar Instellingen en vervolgens naar 'Kinderslot' (of 'Ouderlijk toezicht'). Stel een pincode in en kies welke zenders of ingangen worden vergrendeld.

Wat moet ik doen als het beeld zwart blijft?

Controleer eerst of de televisie is ingeschakeld (controlelampje). Controleer de stroomkabel en probeer een andere input. Als het probleem aanhoudt, schakel de televisie uit, haal de stekker eruit en wacht 10 minuten voordat u opnieuw probeert.

Kan ik de televisie aan de muur bevestigen?

Ja, de televisie is compatibel met een VESA 200x200 mm muurbeugel (niet inbegrepen). Bevestigen vereist een stevige muur en geschikt bevestigingsmateriaal.

Hoe stel ik de slaaptimer in?

Druk op de knop 'Slaaptimer' op de afstandsbediening (of ga naar Menu > Instellingen > Slaaptimer). Kies een tijd na welke de televisie automatisch uitschakelt.

Mijn afstandsbediening werkt niet, wat nu?

Vervang de batterijen (AAA). Zorg dat er geen objecten tussen de afstandsbediening en de sensor op de televisie zijn. Als het nog niet werkt, probeer de televisie handmatig te bedienen met de knoppen op het toestel.

Waar vind ik de handleiding online?

De handleiding is te downloaden via notice-facile.com. Zoek op 'SEG 5105' en kies de Nederlandse versie. U kunt ook de gratis PDF downloaden op de productpagina.

GEBRUIKSAANWIJZING 5105 SEG

Toetsen op de afstandsbediening ..... 2

Frontpaneel en randaansluitingen ..... 3

Antenne-aansluitingen 3

Voorbereiding 4

KENMERKEN 4

Veiligheidsmaatregelen 4

Voordat u uw televisie inschakelt ...... 6

Elektriciteitsaansluiting.... 6

Aansluiting op het RF-contact 6

Andere apparaten aansluiten 6

Batterijen in de afstandsbediening plaatsen 6

De televisie in-en uitschakelen ...... 6

De televisie inschakelen 6

De televisie uitschakelen 6

De televisie bedienen 7

A.P.S. (optie)

(Automatisch Programmeersysteem) . 7

De toetsen op het televisietoestel gebruiken 7

Bediening met de afstandsbediening . 7

Menusysteem 8

Menu Functies (Feature) 11

Installatiemenu 12

Zendermenu (Program.) 13

FREQUENTIE-OPTIE 14

KANAAL OPTIE 15

Andere functies 15

TV status 15

Dubbel cijfer (- -) 15

Picture-functie (optie) 16

Sleep Timer indicator van de laatste minuut 16

Mute-indicator 16

Geen signaal 16

Blauwe achtergrond bij geen signaal 16

Geluidsvolumebalk 16

AV-Modi (optie) 17

Teletekst 17

Teletekst bedienen 17

Een teletekstpagina kiezen 17

Teletekst verlaten 17

Andere apparaten aansluiten 18

Via de Euroconnector 18

Via de Ant ingang 18

Decoder.... 18

TV en videorecorder 18

Playback NTSC (optie) 18

Het testsignaal van de videorecorder zoeken en opslaan 18

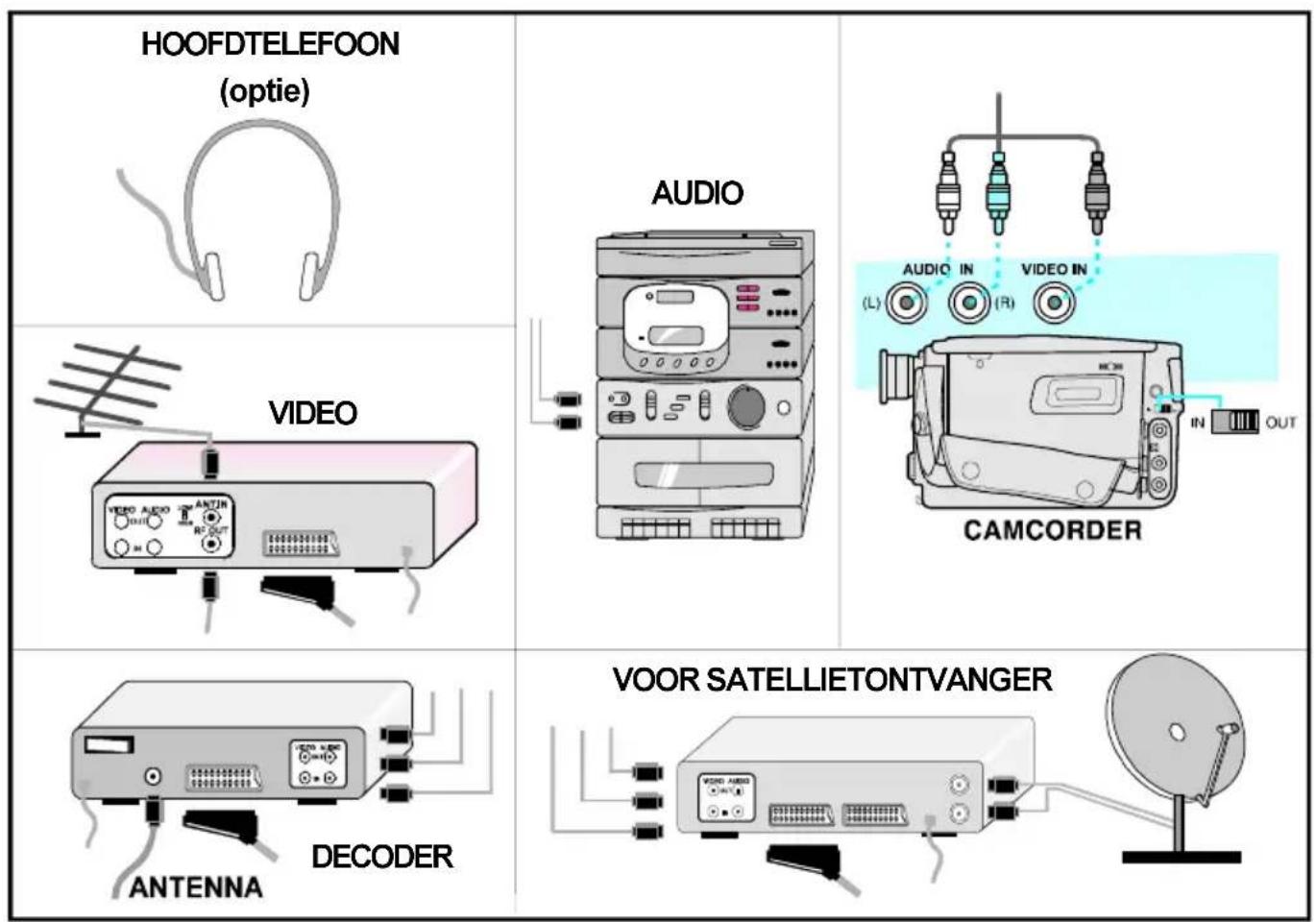

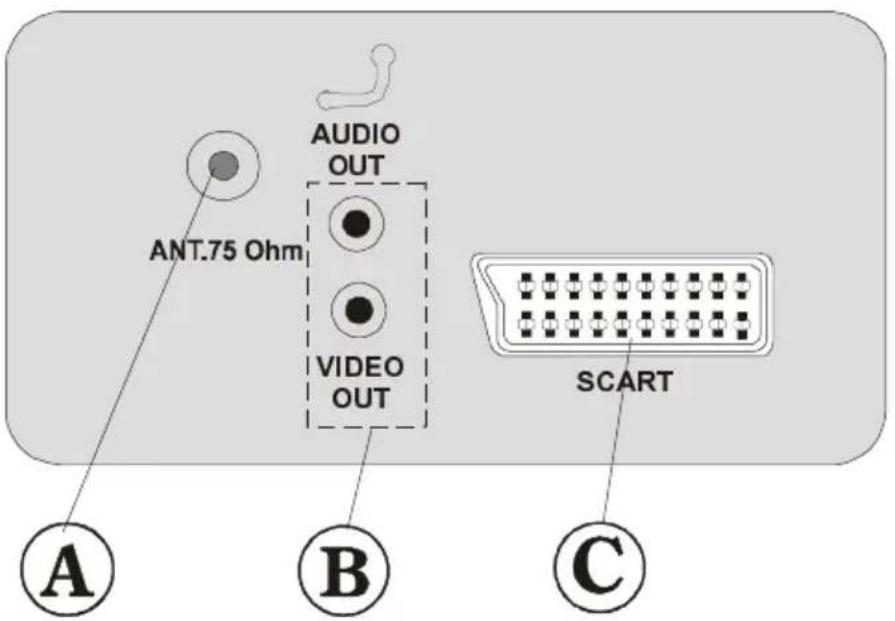

Randapparatuur aansluiten 19

Camera en Camcorder 20

Aansluiten op voorzijde AV-ingang (FAV) (optie): 20

Aansluiten op de achterzijde -AV (BAV) ingang / uitgang (optie): ...... 20

De decoder op de videorecorder aansluiten 20

Hoofdtelefoon aansluiten(optie) ...... 20

Tips 20

Het televisiescherm schoonmaken .. 20

Slecht beeld 20

Geen beeld 20

Geluid 20

Afstandsbediening 21

Specifications 21

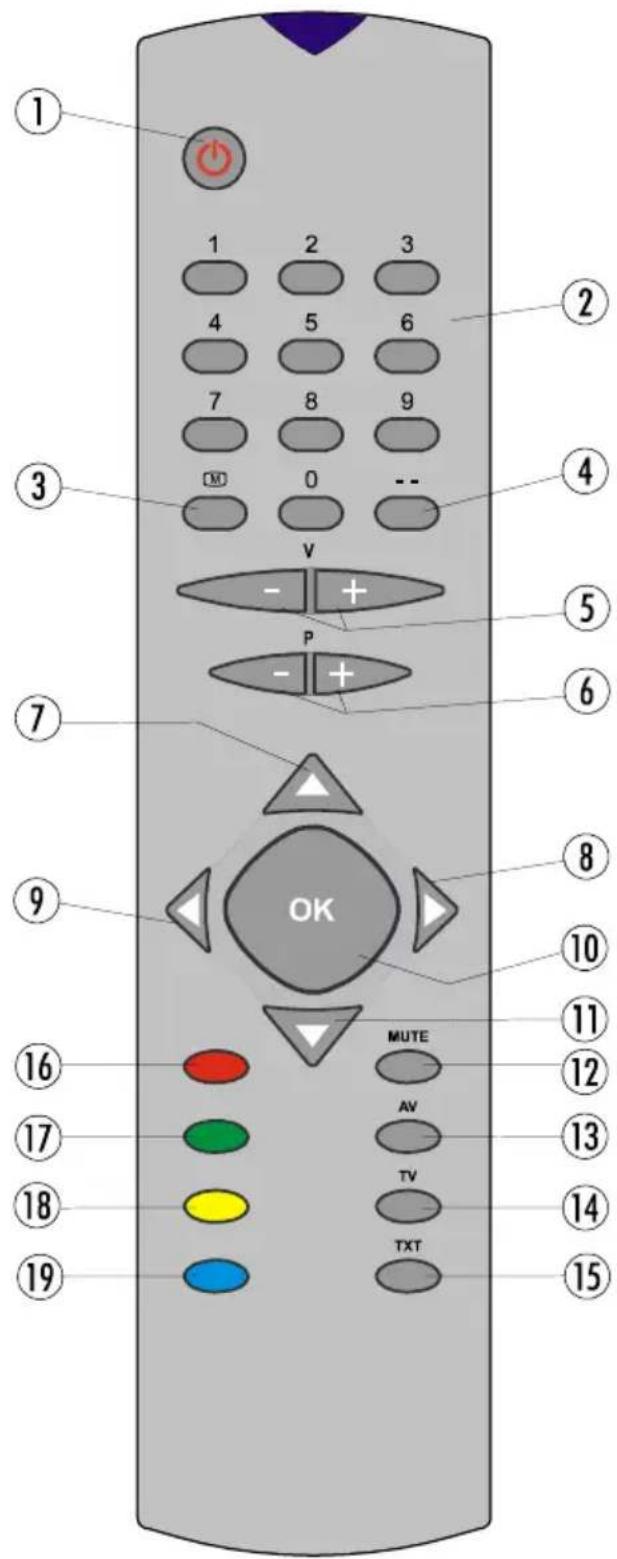

Toetsen op de afstandsbediening

① Stand By
② 0 - 9 = Rechtstreeks zenders kiezen
③ MMenu
4 -- = Twee cijfers
⑤ V + I - = Volume + / -
6 P + / - = Programma + / -
⑦ △ = Cursor omhoog
8 ▷ Cursor naar rechts
9 ← Cursor links
10 OK = OK (Geen Functie)
⑪ ∇= Cursor naar beneden
12 MUTE: Mute
13 AV = Externe Bron (AV-1, FAV / BAV, RGB) (optie)
14 TV = TV / Menu verlaten
15 TXT = Teletekst
16 Rood (SOUND) = Menu Geluid
17 Groen (PICTURE) = Menu Beeld
18 Geel (FEATURE) = Menu Functions
19 Blauw (INSTALL) = Menu Installatie

1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 V - + P - + OK 8 9 10 11 12 13 14 15 16 17 18 19 MUTE AV TV TXT

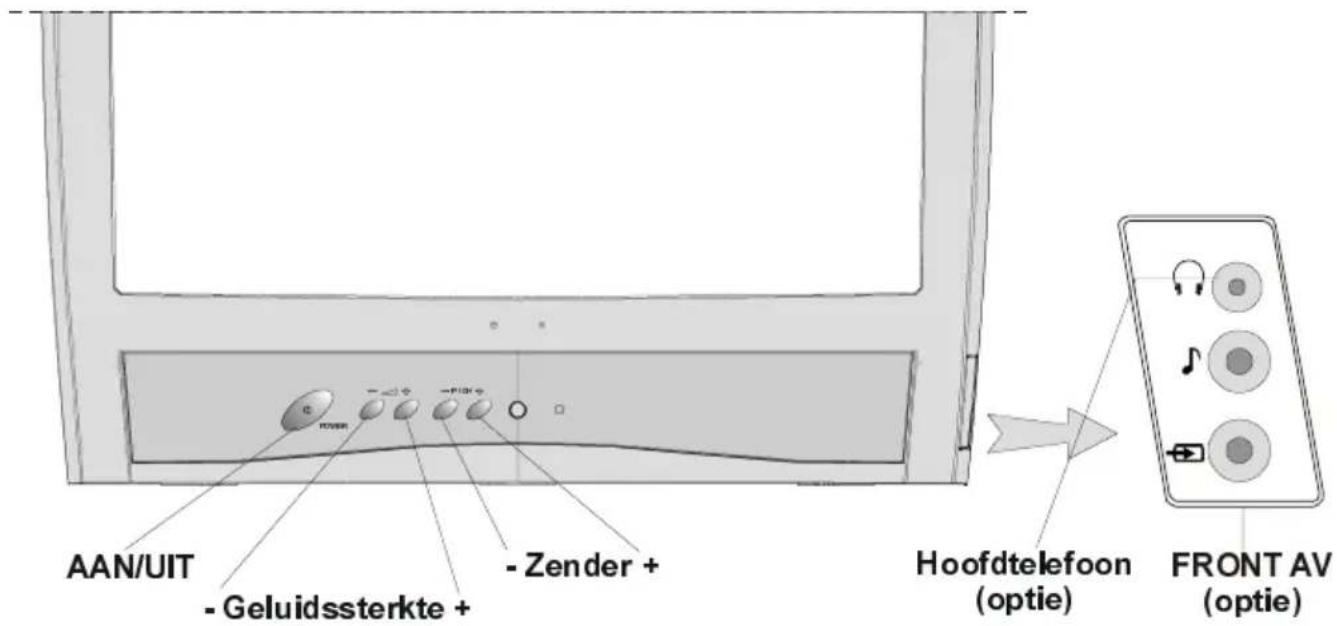

Frontpaneel en randaansluitingen

AAN/UIT - Geluidssterkte + - Zender + Hoofdtelefoon (optie) FRONT AV (optie)

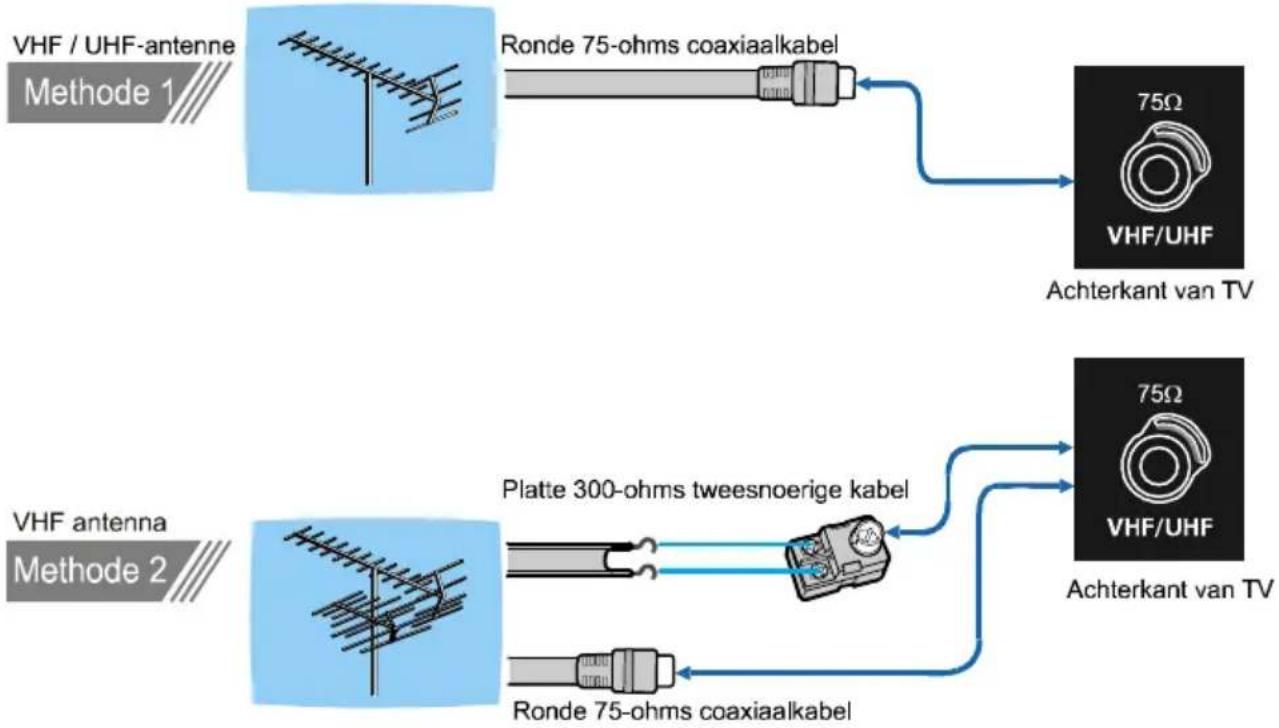

Antenne-aansluitingen

Buitenantenne-aansluitingen

Voorbereiding

Laat voor de ventilatie een ruimte van ten minste 10 cm vrij rondom het toestel. Om onveilige situaties te voorkomen, dient u geen voorwerpen op het toestel te plaatsen.

Gebruik dit apparaat in een tropisch en/of gematigd klimaat.

KENMERKEN

• Kleurentelevisie met afstandsbediening.
• Er kunnen 100 zenders van VHF- of UHF-banden of kabelzenders voorgeprogrammeerd worden.
• Het kan kabelzenders afstellen.
• Dankzij het menugestuurde systeem is de televisie gemakkelijk in te stellen.
• Het heeft een Euroconnectoraansluiting voor externe toestellen (zoals een computer, videorecorder, videospelletjes, stereo-installatie, enz.)
  • Volledige Teletekst (optie).
  • Hoofdtelefoonaansluiting mogelijk (optie)
• Directe toegang tot zenders (optie)
  • A.P.S. (Automatisch Programmeersysteem) (optie)
• Alle zenders kunnen benoemd worden.
• Automatisch instellen naar voor of naar achter.
• Sleep timer.
• Geluid wordt automatisch uitgezet wanneer er geen signaal is.
• Wanneer er geen geldig signaal wordt gedetecteerd, schakelt de televisie na 5 minuten automatisch naar standby.
  • WSS (Wide Screen Signaling) (optie)
  • NTSC Playback. (optie)

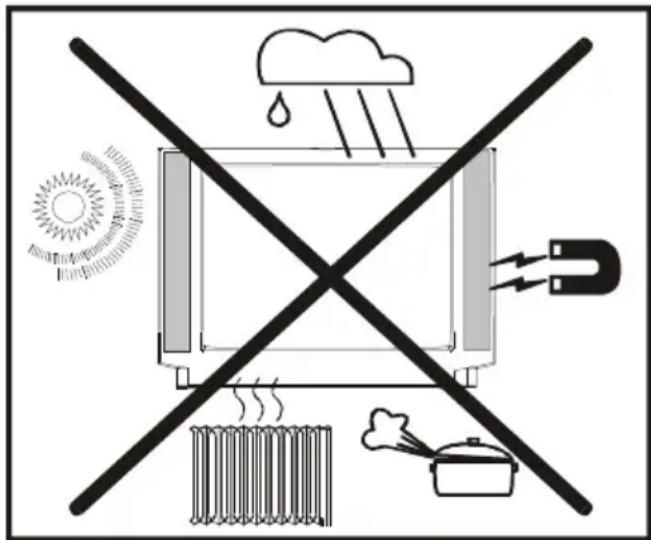

Veiligheidsmaatregelen

1. Voeding

Het toestel mag alleen worden aangesloten op een stopcontact van 230 V AC,50 Hz. Controleer of u de juiste voltage-instelling heeft geselecteerd.

2. Stroomkabel

De stroomkabel moet zo gelegd worden dat er niet over gelopen kan worden en dat hij niet afgeklemd kan worden door voorwerpen die er op of tegen geplaatst zijn. Let met name op de plaats waar de kabel op de stekker is aangesloten, het stopcontact en het punt waar de kabel uit het televisietoestel komt.

3. Vocht en water

De apparatuur niet in een vochtige omgeving gebruiken (vermijd gebruik in de badkamer, in de gootsteen in de keuken en in de buurt van de wasmachine). De apparatuur niet aan regen of water blootstellen aangezien dit gevaarlijk kan zijn en geen met vloeistof gevulde voorwerpen bovenop de apparatuur plaatsen. Beschermen tegen waterspatten en druipende voorwerpen.

4. Schoonmaken

Neem de stekker uit het stopcontact voordat u het toestel schoonmaakt. Gebruik geen vloeibare reinigingsmiddelen en geen spuitbussen. Gebruik een zachte, droge doek.

5. Ventilatie

De gleuven en openingen op het toestel zijn bedoeld voor ventilatie en moeten voor een betrouwbare werking zorgen. Om oververhitting te voorkomen, mogen deze openingen in geen geval versperd of bedekt zijn.

6. Onweer

Neem de stekker uit het stopcontact bij storm en onweer of wanneer u op vakantie gaat.

7. Vervangingsonderdelen

Wanneer er vervangingsonderdelen nodig zijn, moet u ervoor zorgen dat de onderhoudsmonteur reserveonderdelen gebruikt die gespecificeerd zijn door de fabrikant of die dezelfde specificaties hebben als de originele onderdelen.

Het gebruik van ongeoorloofde vervangings-onderdelen kan leiden tot brand, elektrische schokken of andere gevaren.

8. Onderhoud

Laat alle onderhoud uitvoeren door erkend personeel. Verwijder de behuizing niet, want dat kan tot elektrische schokken leiden.

9. Röntgenstraling

De röntgenstraling die uit deze televisie kommt is voldoende afgeschermd.

10. Bronnen van open vuur

Plaats geen bronnen van open vuur op het apparaat.

Waarschuwing!

Ingrepen die in strijd zijn moet de voorschriften en met name wijziging van hoogspanning of vervanging van de beeldbuis kan leiden tot een toename van de röntgenstraling. Een televisietoestel dat op deze manier gewijzigd is, voldoet niet meer aan de vergunning en mag niet meer gebruikt worden.

Instructies voor het verwerken van afval:

• De verpakking en de verpakkingsmiddelen zijn recycleerbaar en moeten dan ook in eerste instantie gerecycleerd worden. Zorg ervoor dat verpakkingsmateriaal zoals de verpakkingsfolie niet in de buurt van kinderen komt.
• Batterijen behoren niet tot het huishoudelijke afval. Dit geldt eveneens voor batterijen die geen zware metalen bevatten. Lege batterijen dienen op milieuvriendelijke wijze te worden afgevoerd. U dient hierbij de plaatselijk geldende voorschriften op te volgen.

Het figuurtje in de vorm van een bliksemschicht met een pijl in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen dat engeïsoleerde, "gevaarlijke spanning" aanwezig is in het product, die groot genoeg kan zijn om elektrische schokken bij personen te veroorzaken.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen dat er belangrijke bedienings- of onderhoudsinstructies staan vermeld in de handleiding bij het toestel.

LAAT UW TELEVISIE NIET STANDBY OF AAN STAAN WANNEER U UW HUIS VERLAAT

Voordat u uw televisie inschakelt

Elektriciteitsaansluiting

BELANGRIJK: Het televisietoestel is bedoeld om bij 230V AC, 50 Hz te werken.

- Laat de televisie nadat u hem heeft uitgepakt even staan, zodat hij op kamertemperatuur kan komen. Sluit het toestel dan pas aan op de voeding.

Aansluiting op het RF-contact

75Ω VH/URF TV REAR PANEL CABLE TV

- Sluit de antenne- of kabeltelevisiestekker aan op het RF-contact aan de achterkant van de televisie en sluit de kabelstekker die uit de TV-uitgang bij andere toestellen (VCR, DVB etc.) komt ook op dit contact aan.

Andere apparaten aansluiten

BELANGRIJK: Zet de televisie uit voordat u een extern apparaat aansluit

De aansluitpunten voor externe aansluitingen bevinden zich aan achter- en voorzijde van het televisietoestel (optie). Voor de aansluiting van andere apparaten via de euroconnector dient u de handleidingen van de desbetreffende apparaten te raadplegen.

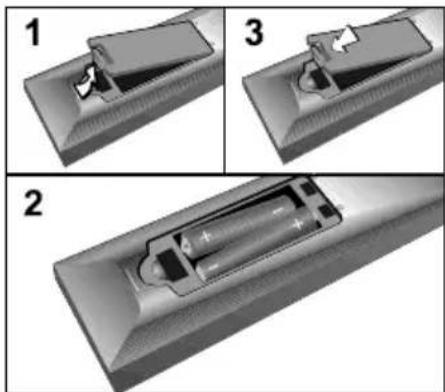

Batterijen in de afstandsbediening plaatsen

• Plaats de batterijen in de juiste richting, zoals hieronder aangegeven.
• Verwijder de batterijdeksel die zich aan de achterkant van de afstandsbediening bevindt door deze voorzichtig naar boven te trekken, vanaf het aangegeven deel.
• Doe twee MN2400 AAA of soortgelijke batterijen in het batterijvak.

- Schuif de deksel van het batterijvak weer terug.

OPMERKING: Verwijder de batterijen uit de afstandsbediening wanneer u deze gedurende lange tijd niet gebruikt. U riskeert anders dat de batterijen gaan lekken en daardoor schade veroorzaken.

De televisie in-en uitschakelen

De televisie inschakelen

Uw televisie wordt in twee stappen ingeschakeld:

1- Druk op de aan/uitknop aan de voorzijde van het televisietoestel. De televisie gaat automatisch standby staan en het RODE lampje onderaan de televisie gaat branden.
2- Om de televisie vanuit standbypositie in te schakelen:

Druk op een cijfertoets op de afstandsbedie- ning, zodat u een zendernummer kiest, of,

Druk op de toetsen "P+" of "P-" aan de voorzijde van de televisie of op de afstandsbediening, zodat de zender die het laatst is uitgeschakeld, gekozen wordt. Op beide manieren wordt de televisie ingeschakeld, waarna het RODE lampje GROEN wordt.

De televisie uitschakelen

- Druk op de standbytoets op de afstandsbediening, zodat de televisie standby komt te staan. Het GROENE lampje wordt ROOD, of,

Druk op de aan/uittoets aan de voorzijde van het televisietoestel, zodat de televisie wordt uitgeschakeld. Het GROENE lampje gaat uit.

De televisie bedienen

U kunt uw televisie bedienen met behulp van de afstandsbediening en met de toetsen op het toestel zelf.

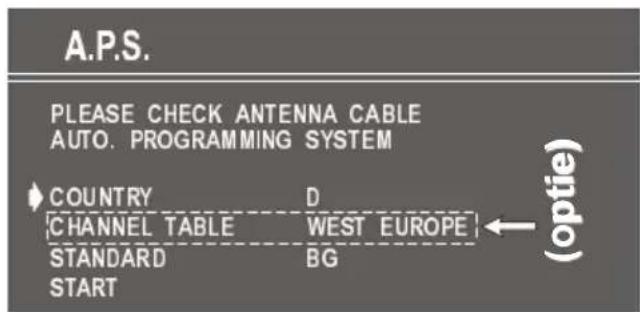

A.P.S. (optie)

(Automatisch Programmeersysteem)

Het berichte "PLEASE CHECK ANTENNA CABLE AUTO. PROGRAMMING SYSTEM" (CONTROLEER A.U.B. ANTENNEKABEL. AUTO PROGRAMMEERSYSTEEM) wordt weergegeven wanneer u uw televisie voor de eerste keer aanzet. APS zoekt en sorteert alle zenders en slaat ze automatisch op op uw televisie, afhankelijk van de wijze waarop de zendersystemen in uw regio werken.

Om APS op te heffen voordat het van start gaat, drukt u de toets "TV" in. Kies eerst het COUNTRY (Land) en de CHANNEL TABLE (optie). Dit is van invloed op het sorteerproces in APS. Om Start te kiezen, dient u de "▽" of "△toets te gebruiken of op de "◀ of "▶" toets te drukken.

A.P.S. PLEASE CHECK ANTENNA CABLE AUTO. PROGRAMMING SYSTEM ♦ COUNTRY D CHANNEL TABLE WEST EUROPE STANDARD BG START (optie)

A.P.S. A.P.S. IS RUNNING P 07 C12 CANCEL

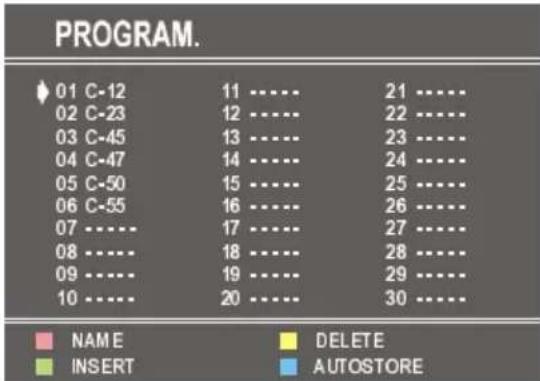

Nadat APS gereed is, wwoodteeen zederelijst op het scherm weergegeven. Inndezederlijst ziet u de zendennummeerseendelenaren die aan de zenders zijn toegekend.

Als u de zenders een andere plaats en/of naam wilt geven, kunt u dat doen in he menu Zenders.

De toetsen op het televisietoestel gebruiken

U kunt het geluid instellen en de zenders kiezen met behulp van de toetsen aan de voorzijde van het televisietoestel.

Instelling van het geluidsvolume

Druk op de “- ∠” toets om het geluid zachter te zetten of op de “△+” toets om het geluid harder te zetten. Er wordt middenonder op het scherm een schaalverdeling voor het geluid weergegeven.

- Door tegelijkertijd op de “∠ +” en “- ∠ toetsen te drukken, opent u het Hoofdmenu.

Een zender kiezen

- Druk op de "P/CH+" toets om de volgende zender te kiezen, of druk op de "-P/CH" toets om terug te gaan naar de vorige zender.

Het hoofdmenu openen (optie)

- Druk op de "MENU"-toets om het hoofd-menu te openen. Kies in het hoofdmenu het submenu met behulp van de "-P/CH" of "P/CH+" toets en voer het submenu in met behulp van de "-∠" of " " toets.

Als u meer wilt weten over het gebruik van de menu's, dient u het gedeelte Menusysteem te raadplegen.

Bediening met de afstandsbediening

Met de afstandsbediening van uw televisie kunt u alle functies van het door u gekozen model bedienen. De functies worden beschreven in de volgorde van het menusysteem van uw televisie.

De functies van het menusysteem worden beschreven in het gedeelte Menusysteem.

Instelling van het geluidsvolume

Druk op de "V+" toets om het geluid harder te zetten.

Druk op de "-V" toets om het geluid zachter te zetten. Er wordt middenonder op het scherm een schaalverdeling voor het geluid weergegeven.

(Vorige of volgende zender)

• Druk op de "-P" toets op de vorige zender te kiezen.
• Druk op de "P+" toets om de volgende zender te kiezen.

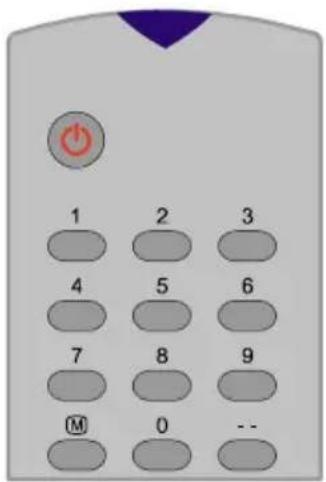

Een zender kiezen (rechtstreeks):

Druk op de cijfertoetsen van de afstandsbediening om zenders tussen 0 en 9 te kiezen. De televisie gaat naar de gekozen zender. Om zenders tussen 10 en 99 te kiezen moet u de toets voor dubbele cijfers “- -” gebruiken.

P-- Dit vakje wordt linksboven op het scherm weergegeven.

Kies daarna met de cijfertoetsen het nummer van de zender die u wilt kiezen (bijv voor zender 27 drukt u eerst op 2 en vervolgens op 7). Wanneer u te lang wacht voordat u op een cijfertoets drukt, wordt deze functie genegeerd en het vakje wordt niet langer op het scherm weergegeven. Op dezelfde manier moet u niet te lang wachten om d tweede cijfertoets in te drukken. U heeft hier- voor maximaal 3 seconden de tijd.

Druk rechtstreeks op het zendernummer om de zenders met 1 cijfer te kiezen.

1 2 3 4 5 6 7 8 9 M 0 --

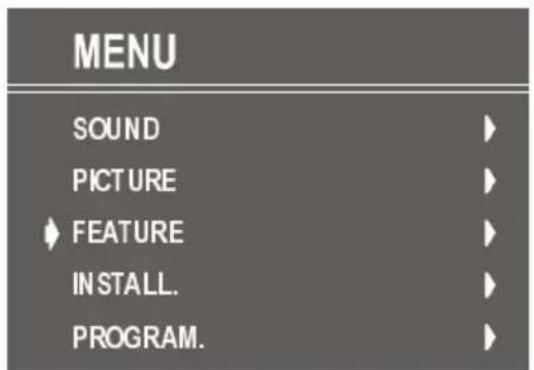

Menusysteem

Uw televisie is voorzien van een menusysteem, zodat u op eenvoudige wijze een multifunctioneel systeem kunt bedienen. De televisie wordt bediend met behulp van commando's, die op het scherm worden weergegeven.

Druk op de "M"-toets. Het hoofdmenu wordt midden op het scherm weergegeven.

Als u een onderdeel in dit menusysteem selecteert, wordt dit in het GEEL weergegeven en gemarkeerd met een pijl links van het onderdeel.

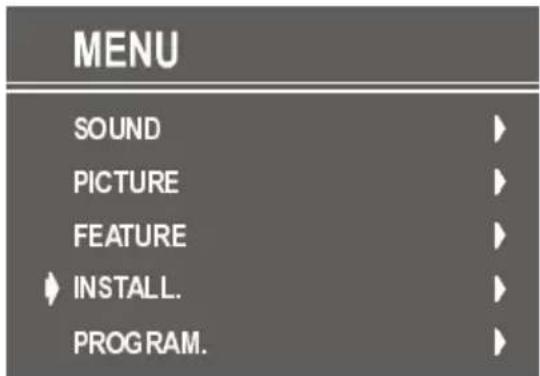

MENU ►SOUND ► PICTURE ► FEATURE ► INSTALL. ► PROGRAM. ►

Als u een submenu willtseletderen, gebruikt u de " ▽" of " "toets, en drukt u op de " " ◀ of " ▶" toets.

HOOFDMENU

Het menusysteem wordt hieronder beschreven.

De kortste manier om de menu's te openen is als volgt. Druk op:

"Menu"-toets, Hoofdmenu.

Rode toets, Menu Geluid.

Groene toets, Menu Beeld.

Gele toets, Menu Speciale functies.

Blauwe toets, Installatiemenu.

De menutoets heeft twee functies. De eerste functie is het openen en sluiten van het "HOOFDMENU" en de tweede is het sluiten van het submenu en het openen van het volgende submenu.

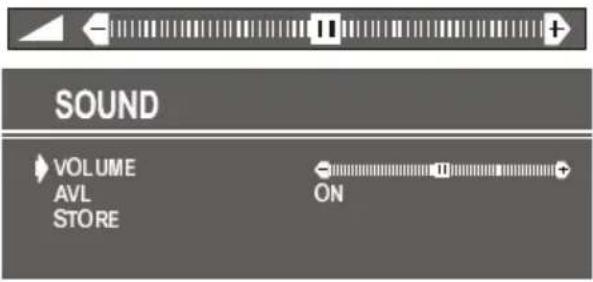

Menu Geluid (Sound)

De geluidsinstellingen wijzigen

- Ga rechtstreeks naar het menu Geluid (Sound) door op de rode toets te drukken, of

- als u het hoofdmenu opent, is Geluid (Sound) de eerste geselecteerde optie. In het hoofdmenu kiest u GELUID (SOUND) met behulp van de "▽" of "△toets, en vervolgens opent u het menu Geluid (Sound) door op de "◀" of "▶toets te drukken.

Het geluidsvolume instellen

Als u het menu Geluid (Sound) opent, is Volume de eerste geselecteerde optie.

• Druk op de "Dtoets om het geluid (Sound) harder te zetten.
• Druk op de "toets om het geluid (Sound) zachter te zetten.

U kunt het volume ook rechtstreeks wijzigen met behulp van de toetsen "V+" (harder) of "-V"(zachter).

De functie Automatische Volumelimitering (AVL) zet het geluid op een standaardwaarde, zodat het geluid steeds op hetzelfde niveau blijft als u tussen zenders met verschillende geluidssterktes wisselt. Door op de “◀” of “▶” toets te drukken, schakelt u deze functie in en uit.

- Druk op de “◀” of “▶toets in de STORE-optie om de instellingen van het menu Geluid (Sound) op te slaan.

• Als u het menu Beeld (Picture) rechtstreeks wilt openen, drukt u op de GROENE toets, of
• Druk op de "M" toets – nu bevindt u zich in het hoofdmenu. Kies vanuit het hoofdmenu PICTURE (BEELD) met behulp van de "▼ of " "toets, en open vervolgens het menu Beeld (Picture) door op de "◀" of "▶toets te drukken.

MENU SOUND PICTURE FEATURE INSTALL. PROGRAM.

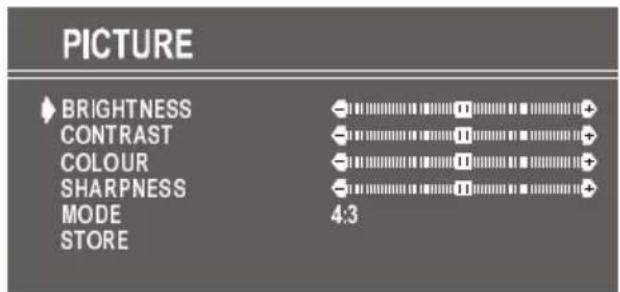

De helderheid instellen (Brightness)

• Als u het menu Picture (Beeld) opent, is Brightness (Helderheid) de eerste geselecteerde optie.
• Druk op de “ ” toets voor meer Brightness (Helderheid).
• Druk op de" ◀ toets voor minder Brightness (Helderheid).

PICTURE BRIGHTNESS CONTRAST COLOUR SHARPNESS MODE STORE 4:3

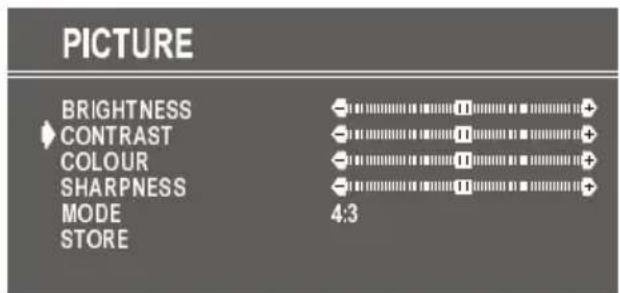

Het contrast instellen

• Gebruik de "Vof " " toets om Contrast te selecteren.
• Druk op de "▷" toets voor meer contrast.
• Druk op de “◀” toets voor minder contrast.

PICTURE BRIGHTNESS CONTRAST COLOUR SHARPNESS MODE STORE 4:3

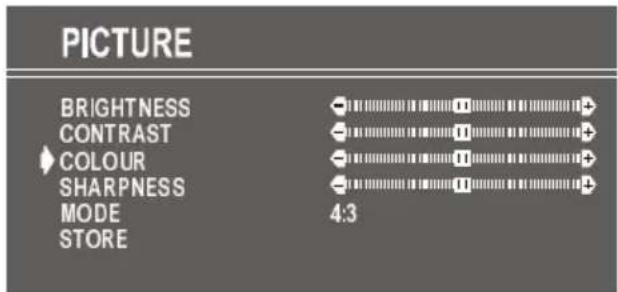

De kleur instellen (Colour)

• Gebruik de" ∇ of " " Δoets om Colour (Kleur) te selecteren.
• Druk op de "▷" toets voor diepere colour (kleuren).
• Druk op de “◀” toets voor vlakkere colour (kleuren).

PICTURE BRIGHTNESS CONTRAST COLOUR SHARPNESS MODE STORE 4:3

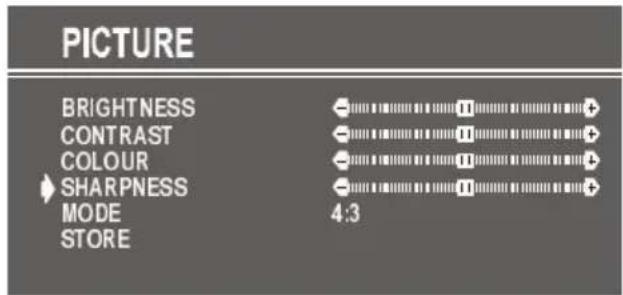

De scherpte instellen (Sharpness)

• Gebruik de "▽ of " " aets om de sharpness (scherpte) in te stellen.
• Druk op de "▷" toets om het piekniveau te verhogen.
• Druk op de “◀” toets om het piekniveau te verlagen.

PICTURE BRIGHTNESS CONTRAST COLOUR SHARPNESS MODE STORE 4:3

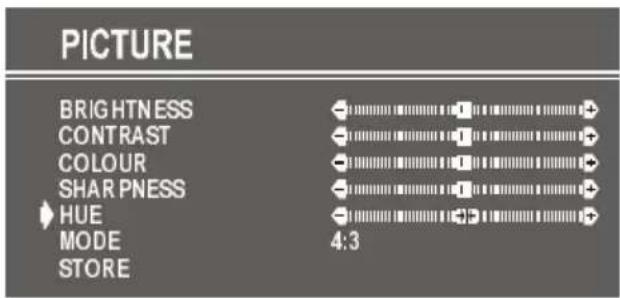

De kleurdiepte instellen (Hue)

(Tijdens het afspelen van een NNTSC system, verschijnt dit alleen in AV-modus wanneer er een NTSC videobron wordt toegepast. Anders is de kleurdiepte-optie onzichtbaar in het menu Beeld) (optie):

• Gebruik de "▽" of "△toets om kleur-diepte te selecteren.
• Druk op de “ ” toets voor meer kleurdiepte.
• Druk op de "◀" toets voor minder kleurdiepte.

De middenwaarde wordt aangegeven met aan weerszijden een pijl.

PICTURE BRIGHTNESS CONTRAST COLOUR SHARPNESS HUE MODE STORE 4:3

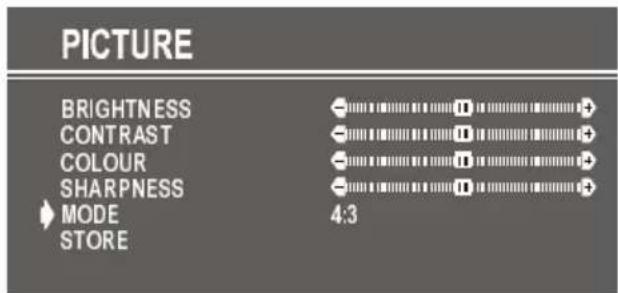

Modus (Mode)

Dit onderdeel wordt gebruikt om de beeld-grootte te wijzigen.

Door op de " of " " toets dettakkenkent kunt een van de drie beschlikbare opties kiezen. Het betreft de opties 4:3, 16:9 en AUTO.

• 4:3 Deze optie brengt de beeldverhouding in de 4:3 modus.
• 16:9 Deze optie brengt de beeldverhouding in de 16:9 modus.
• AUTO (optie) Deze optie is alleen beschikbaar als uw televisie voorzien is van een WSS functie. Hiermee kan de beeldmodus automatisch gewijzigd worden, afhankelijk van de transmissie van de gekozen zender. Een voorbeeld: uw televisie staat in 4:3 modus, maar de transmissie van die bepaalde zender is in 16:9 modus. Als u de AUTO-modus selecteert, wordt de televisie automatisch naar 16:9 overgeschakeld. Als de televisie in 4:3 modus staat en de beeldverhouding van de zender is eveneens 4:3, verandert er niets als u de beeldmodus op AUTO modus zet.
  WSS wordt alleen gebruikt in de functies TV en FAV / BAV. Voor de selectie van de functie Picture in AV1 wordt de waarde van pin 8 (van Scart) gebruikt. In de functies RGB kan de functie Picture 4:3 of 16:9 zijn (Auto-functie is niet beschikbaar.)(optie).

PICTURE BRIGHTNESS CONTRAST COLOUR SHARPNESS MODE STORE 4:3

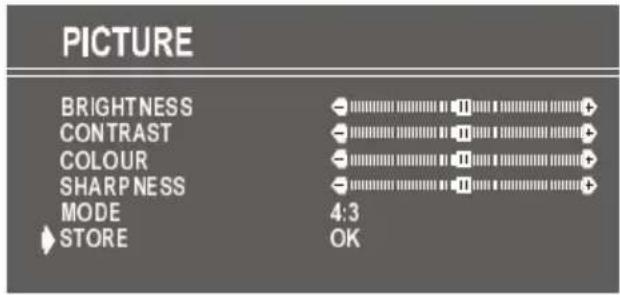

Om de instellingen op te slaan

- Druk op de toets “◀” of “▶wanneer het item STORE (opslaan) staat geselecteerd, zodat de instellingen van het menu Beeld worden opgeslagen.

De opgeslagen instelling van het beeldformaat is alleen van toepassing in het huidige programma. De overige in het menu Beeld opgeslagen waarden zijn echter wel in alle programma's van toepassing (optie).

PICTURE BRIGHTNESS CONTRAST COLOUR SHARPNESS MODE STORE 4:3 OK

- Als u het menu Functies rechtstreeks wilt openen, drukt u op de GELE toets of u drukt op de "M" toets. U bent nu in het hoofd-menu. Kies in het hoofdmenu FEATURE (FUNCTIE) met behulp van de "∇of " " △ toets. Open dan het menu Functies door op de "◀" of "▶toets te drukken.

MENU SOUND PICTURE FEATURE INSTALL. PROGRAM.

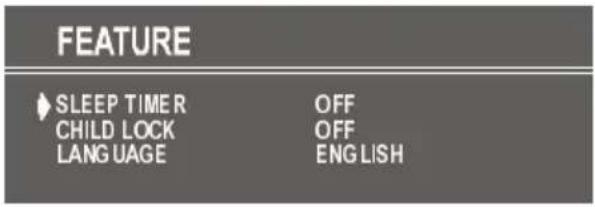

Sleep Timer

Als u het menu Functies opent, is SLEEPde eerste optie die geselektseerd is. Gebruik de " of " toets om de waarden van de Sleep Timer in te stellen op UIT, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 of 2:00:00.

Het wordt rechtsboven in het scherm weergegeven. Indien de sleep timer ingeschakeld is, wordt het samen met de status van de televisie weergegeven, waarna het na 3 seconden verdwijnt.

0:15:00

FEATURE SLEEP TIMER CHILD LOCK LANGUAGE OFF OFF ENG LISH

Als er nog maar een minuut te gaan is voor- dat de standbytijd ingaat, wordt dit automa- tisch linksboven op het ssoherma aangege- ven. De tijd blijft aangegeven totdat de mi- nuut voorbij is. Dan schakelt de televisie au- tomatisch over op standby.

U kunt deze functie gebruiken om ervoor te zorgen dat kinderen de televisie niet kunnen inschakelen of dat ze geen zenders of instellingen kunnen veranderen enz. zonder de afstandsbediening.

De functie CHILD LOCK (KINDERSLOT) kan alleen AAN of UIT worden geschakeld, en wel met de "◀" of "▶toets. Als UIT is geselecteerd, is er geen verschil in de bediening van uw televisie. Wanneer AAN is geselecteerd, kan de televisie alleen bediend worden met behulp van de afstandsbediening. In dat geval werken de toetsen aan de voorzijde van het televisietoestel niet (met uitzondering van de AAN/UIT-knop).

FEATURE SLEEP TIMER OFF CHILD LOCK OFF LANGUAGE ENGLISH

De menutaal kiezen

U kunt de menutaal kiezen door met de "◀" of "▶" toets op het onderdeel LANGUAGE (TAAL) te kiezen.

FEATURE SLEEP TIMER OFF CHILD LOCK OFF LANGUAGE ENGLISH

De instellingen opslaan (Store)

In het menu Functies worden alle instellingen automatisch opgeslagen.

Installatiemenu

• Om het installatiemenu rechtstreeks te openen, drukt u op de BLAUWE toets, of
• u drukt op de “Moets. U bent nu in het hoofdmenu. Kies vanuit het hoofdmenu INSTALL. (INSTALLATIE) met behulp van de “Vof” toets. Open dan het Installatie-menu door op de “◀” of “▶toets te drukken.

MENU SOUND PICTURE FEATURE INSTALL. PROGRAM.

De zender kiezen

Om het zendernummer te kiezen, kunt u de "◀ of " "toets gebruiken. U kunt ook de cijfertoetsen of de toets voor dubbele cijfers en vervolgens de cijfertoetsen gebruiken.

De bandbreedte kiezen

Voor de BAND kunt u kiezen tussen VHF1, VHF3 of UHF (in frequentie-optie) met behulp van de " of " toets.

• C of S (in de Zenderoptie).

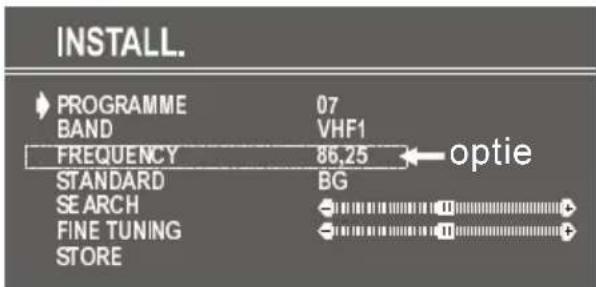

De frequentie kiezen (optie)

De frequentiewaarde is

- 044 - 890 MHz voor band VHF1 - VHF3 - UHF.

INSTALL. PROGRAMME 07 BAND VHF1 FREQUENCY 86,25 optie STANDARD BG SEARCH FINE TUNING STORE

FREQUENCY (FREQUENTIE) kan gewijzigd worden met de "◀" off "◀" toetsel kuntook de cijfertoetsen off de toets voor dubbele cijfers en vervolgens de cijfertoetsen gebruiken.

De decimale waarde in de frequentie kan niet worden gewijzigd met de cijfertoetsen, alleen met de “◀” of “▶” toets. De waarde kan worden ingesteld op 00, 25, 50 en 75. Ook als de fijnafstemming wordt gewijzigd, wijzigt het decimale gedeelte ges the decimal part.

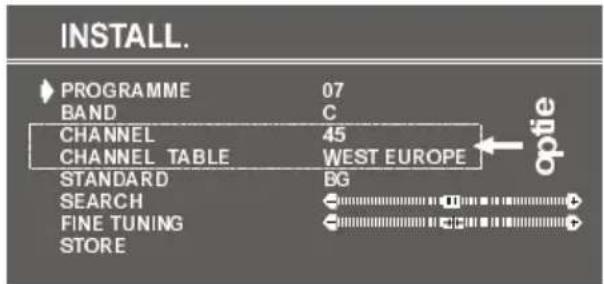

Het kanaal kiezen (optie)

Het CHANNEL (KANAAL) kan worden gewijzigd met behulp van de “◀” of “▶” toets. U kunt ook de cijfertoetsen of de toets voor dubbele cijfers en vervolgens de cijfertoetsen gebruiken.

INSTALL. PROGRAMME 07 BAND C CHANNEL 45 CHANNEL TABLE WEST EUROPE STANDARD BG SEARCH FINE TUNING STORE

Voor band C,

01 - 83, WEST EUROPE (WEST-EUROPA)

01 - 12, 21 - 69, EAST EUROPE

(OOST-EUROPA)

01 - 17, 21 - 73, UK (ENGELAND)

01 - 76, FRANCE (FRANKERUK)

01 - 41, voor alle kanalentabellen.

De kanalentabel kiezen (optie)

CHANNEL TABLE (kanalentabel) is alleen geldig voor de kanaaloptie en kan een van de volgende instellingen zijn,

met behulp van de " of " toets.

De standaard kiezen

Met behulp van de “◀” of “▶toets op STAN-DARD (STANDAARD) kunt u de standaard instellen op B/G, D/K, I/I’, L/L’.

Zoeken selecteren

Om het zoekproces te starten, drukt u op de "▶" toets om vooruit te zoeken, of op de "◀" toets om achteruit te zoeken. Het SEARCH (ZOEKEN) onderdeel knippert tijdens het zoeken, en stopt wanneer er een signaal gevonden wordt. Tijdens het zoeken wordt de bijna transparante menuachtergrond "BLAUW". Om het zoekproces te stoppen, moet u de ◀" of ▶" toets op-nieuw indrukken.

Fijnafstemming selecteren.

U kunt de fijnafstemming selecteren als u (na een globale aanpassing) niet tevreden bent met het beeld op het scherm.

Gebruik de “◀” of “▶” toets op het onderdeel FINE TUNNING (FIJNAFSTEMMING), totdat u tevreden bent met het beeld dat u op uw televisie ziet.

In de optie Kanaal staat de cursor voor de fijnafstemming meestal in het midden van de liniaal, met aan weerszijden een pijl.

De instellingen opslaan

Druk op de “◀” of “▶” toets op de STORE (OPSLAAN) -optie om de instellingen van het installatiemenu op te slaan.

Zendermenu (Program.)

- Druk op de “Moets. U bent nu in het hoofdmenu. Kies in het hoofdmenu met de “▽” of “△” toets de PROGRAM. (ZENDER) Open dan het Zendermenu door op de “◀” of “▶” toets te drukken.

MENU SOUND PICTURE FEATURE INSTALL. PROGRAM.

Als u de coussoririndelevierichtingen beweegt, kunt u 30 zenders op dezelfde pagina krijgen. Door naar boven en beneden door de pagina's te bladeren met de navigatie-toetsen kunt u alle zenders in TV-modus kiezen (met uitzondering van de AV-modus).

Door de cursor te bewegen wordt een zender automatisch geselecteerd. De gekozen zender wordt weergegeven in het GEEL. U kunt ook een zender selecteren met behulp van cijfertoetsen of de tweecijfertoets. Op deze manier worden zenders automatisch geselecteerd, en na selectie wordt de gekozen zender in het geel weergegeven. De TV-status wordt ook door de zenderselectie gewijzigd. Als u de tweecijfertoets gebruikt om een zender te selecteren, wordt het zender-nummer op het scherm weergeven in de vorm van "P --". Als u daarna cijfertoetsen indrukt, worden de cijfers hierin weergegeven.

Het zendernummer ligt tussen 00 en 99.

Zendernaam heeft een naamreeks met 5 te- kens. Na het automatische bewaarproces zijn de zendernamen ingesteld op:

• Frequentiezoeken "PR01" (zendernummer),
• Kanaalzoeken "C-01" of "S-01" (band en kanaalnummer), standaard.

Aan de onderkant van het menu bevindt zich een gedeelte met functies waarmee zenders gesorteerd kunnen worden. Elke functie wordt geactiveerd met een kleurentoets (hierboven uitgelegd). Met NAME (NAAM) kunt u de naam van de zender wijzigen.

Met DELETE kunt u programma's wissen.

Het gedeelte INSERT (INVOEGEN) is be-doeld om zenders een andere plaats te ge-ven. Door het deel AUTOSTORE (AUTOM. OPSLAAN) te kiezen, wordt het menu Automatisch opslaan beschikbaar.

Als u de naam van een bepaalde zender wilt wijzigen, kiest u die zender en drukt u op de RODE toets NAME (NAAM). De eerste letter van de gekozen naam begint te knipperen. Om die letter te wijzigen, kunt u de " " of " " toets gebruiken. Om de volgende letters te kiezen, gebruikt u de " " of " " toets. Als de cursor op de laatste letter van de zendernaam staat, drukt u op de " " toets om de cursor naar het begin te verplaatsen. Als de cursor aan het begin van de zendernaam staat, verplaatst u de cursor naar het einde door op de " " toets te drukken.

PROGRAM. 01 C-12 11 ---- 21 ---- 02 C-23 12 ---- 22 ---- 03 C-45 13 ---- 23 ---- 04 C-47 14 ---- 24 ---- 05 C-50 15 ---- 25 ---- 06 C-55 16 ---- 26 ---- 07 ---- 17 ---- 27 ---- 08 ---- 18 ---- 28 ---- 09 ---- 19 ---- 29 ---- 10 ---- 20 ---- 30 ---- NAME DELETE INSERT AUTOSTORE

Nadat u de naam heeft gewijzigdodo oppde RODE toets te drukken STORE (OPSLAAN), is de naam opgestagen. Bij het programmeren van de naam van een zekerderzijde de processen INSERT (INVOEGEN) DELETE (WISSEN) en AUTOSTORE (AUTOM.COPSLAAN) uitgeschakeld. De CANCEL (OPHEFFEN) -optie kan welgebruiktwoorden. Met deze optie woddte enie indegegraakt aan het programmeren wanden naam alals u de nieuwe naam niet wilt opslaan.

STORE CANCEL

Wanneer u op de GROENE knop drukt INSERT (INVOEGEN), worden de functies NAME ("NAAM"), AUTOSTORE ("AUTOM. OPSLAAN") en DELETE ("WISSEN") gewist, en de gekozen zender (A) wordt in het groen weergegeven. De automatische selectie is nu opgeheven. De cursorbewegingen worden aangegeven in het GEEL. Met de navigatietoetsen kan de bepaalde zenderplaats (B) gekozen worden en door opnieuw opde groene toets te drukken wordt de zender op die plaats toegevoegd.

Prog-00 is de laagste zender. Als er een zender wordt toegevoegd aan Prog-00, schuiven de zenders onder die zenderplaats één plaats op, en Prog-99 wordt verplaatst naar de eerste frequentiewaarde van VHF1 (44 MHz).

Als Prog-00 op welke zenderplaats dan ook wordt ingevoegd, verschuiven alle zenders onder die ruimte één plaats, en Prog-99 wordt gewist. Prog-00 wordt aangepast aan de eerste frequentiewaarde van VHF1 (44 MHz).

De CANCEL ("OPHEFFEN")-functie heft het geactiveerde INSERT(INVOEGEN)-proces op.

Voor het DELETE ("WISSEN")-proces wordt de gele toets ingedrukt (de functies NAME (NAAM), INSERT (INVOEGEN) en AUTOSTORE (AUTOM. OPSLAAN) zijn niet actief).

Als u opnieuw op de gele toets drukt, wordt de geselecteerde zender uit het programma gewist, en de daaronder liggende programma's schuiven één plaats op. Prog-00 wordt aangepast aan de eerste frequentiewaarde van VHF1 (44 MHz). Als u op de blauwe toets drukt, annuleert u het geactiveerde DELETE (WISSEN)-proces.

Om het menu Autom. Opslaan te openen, drukt u op de blauwe knop. Als u de functies van deze functie wilt kennen, lees dan AUTOSTORE ("AUTOM. OPSLAAN") hierna.

Automatisch opslaan

Automatisch opslaan, voor het automatisch zoeken en opslaan van alle zenders is afhankelijk van de transmissie van zendersystemen in uw regio.

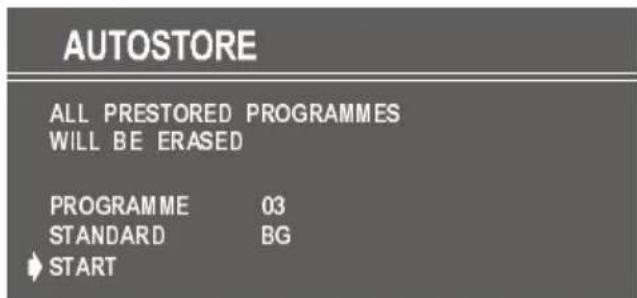

FREQUENTIE-OPTIE

AUTOSTORE ALL PRESTORED PROGRAMMES WILL BE ERASED PROGRAMME 03 STANDARD BG START

AUTOSTORE PLEASE WAIT P 07 VHF1 CANCEL

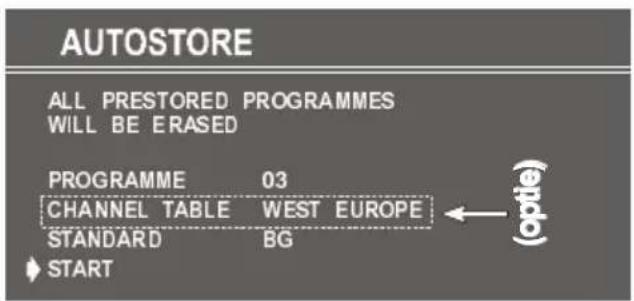

KANAAL OPTIE

AUTOSTORE ALL PRESTORED PROGRAMMES WILL BE EASED PROGRAMME 03 CHANNEL TABLE WEST EUROPE STANDARD BG START

AUTOSTORE PLEASE WAIT P 07 C12 CANCEL

Het onderdeel Zender wordt gebruikt om de kanalen op te slaan madatt alles automatisch is opgeslagen. Standaard wordt hetzendernummer ingesteld op de zendervolgedopp de zender die het laatst is ingesteld. Met behulp van de "◀" of "▶toets kunt u het nummer wijzigen. U kunt hiervoor ook de cijfertoetsen of de tweecijfertoets gebruiken.

Indien uw televisie meer dan een standaardoptie heeft (dat is afhankelijk van uw land) zou u het met behulp van de◀" of "▶" toets kunnen wijzigen in BG, DK, I/I' of L/L', op het onderdeel STANDARD.

Met de kanaaloptie kunt u de kanaaltabel (optie) kiezen met behulp van de “ ◀” of “ ▶ toets (WEST EUROPE (WEST-EUROPA), EAST EUROPE (OOST-EUROPA), UK (ENGE-LAND), FRANCE (FRANKRIJK), FRANCE2 (FRANKRIJK 2))

Om de AUTOSTORE (AUTOM. OPSLAAN) uit te schakelen voordat deze van start gaat, dient u op de "TV" toets te drukken. Om START te selecteren, gebruikt u de "▽" of "△" toets en drukt u op de◀" of ▶" toets. Als u AUTOSTORE (AUTOM. OPSLAAN) opslaan wilt opheffen terwijl het bezig is, drukt u op de "◀" of "▶toets.

Na het voltooien van Automatisch opslaan, verschijnt er een zenderlijst op het scherm. In de zenderlijst ziet u de nummers en namen die aan de zenders zijn toegekend. Als u het niet eens bent met de plaats en/of de naam van de zenders, kunt u dit wijzigen in het menu Zenders.

Andere functies

TV status

Zendernummer, Zendernaam (of AV), (weergegeven linksboven op het scherm) en Sleep Timer (toont de overgebleven tijd rechtsboven in het scherm indien ingeschakeld). Deze worden gedurende 3 seconde na het overschakelen op een andere zender weergegeven.

P 01 Zendernummer

PR-01 Zendernaam (5 tekens)

Deze beelden op het scherm (OSD's) worden weergegeven wanneer er een nieuwe zender wordt ingevoerd met behulp van een cijfertoets, of doordat er op de "P+" of "P-" toets, of de "TV"-toets wordt gedrukt.

1 2 3 4 5 6 7 8 9 M 0 --

Dubbel cijfer (- -)

Dit pictogram op het scherm (OSD) wordt weergegeven wanneer de toets "Dubbele cijfers" is ingedrukt in plaat van de zender-nummerindicator.

Hierna moeten er, om een zender in te voeren, twee cijfers na elkaar ingevoerd worden Wanneer u te laat bent, wordt deze functie genegeerd, ongeacht op welke toets u drukt, en de pictogram op het beeldscherm verdwijnt. Zo moet u ook niet te lang wachter met het indrukken van de tweede cijfer nadat u het eerste cijfer heeft ingevoerd. U heeft 3 seconden om de toets in te drukken.

Picture-functie (optie)

Als uw TV is uitgerust met WSS, wordt de OSD van de functie Picture weergegeven onder de geluidsindicator, door OSD's van de TV Status. Op basis van de WSS- gegevens wordt binnen de OSD-kast "4:3" of "16:9" of "Auto" geschreven.

4:3

Sleep Timer indicator van de laatste minuut

De laatste minuut voor activering van de sleep timer wordt weergegeven rechtsboven van het scherm. Indien de sleep timer is ingeschakeld, wordt dit samen met de TV-status weergegeven. Het verdwijnt samen met de TV-status binnen 3 seconden van het scherm.

Als er nog maar een minuut van de reste- rende tijd over is, wordt deze tijd automa- tisch linksboven op het scherm weergege- ven tot aan de laatste seconde. Dan gaat de televisie automatisch op standby staan.

0:15:00

Mute-indicator

Wanneer deze is ingeschakeld, staat deze indicator middenboven op het scherm, en hij blijft daar totdat hij weer wordt uitgeschakeld.

De mute-functie kan op twee manieren worden opgeheven: de eerste mogelijkheid is op de "MUTE" toets te drukken, waarmee het volume weer op de vorige waarde wordt ingesteld, en de tweede is het geluid harder te zetten, zodat het geluid vanaf het minimumniveau wordt opgevoerd. Door de geluidssterkte te laten afnemen terwijl het toestel in mute staat, wordt de mute niet genegeerd, maar alleen het geluid wordt zachter. Als mute wordt opgeheven nadat het geluid zachter is gezet, klinkt de geluidssterkte met het zachtere geluid.

Geen signaal

De indicator dat er geen signaal is

Deze indicator wordt midden in het scherm weergegeven wanneer er geen geldig signaal gedetecteerd wordt. Het laat de overgebleven tijd zien voordat het televisietoestel overschakelt naar de stand-by modus (het duurt 5 minuten wanneer er een signaal gedetecteerd wordt, wanneer er geen commando wordt gegeven vanaf de afstandsbediening). De indicator wordt drie seconden weergegeven nadat het ontbreken van een signaal is vastgesteld. Na een commando met de afstandsbediening (als er geen signaaltimer actief is) stopt de timer. Als er opnieuw geen signaal gedetecteerd wordt, wordt de timer ingesteld op 5 minuten, waarna hij 3 seconden later weer begint terug te tellen tot nul

Deze indicator verschijnt niet in AV-modus

05:00

Blauwe achtergrond bij geen signaal

Indien er geen geldig signaal wordt gedetecteerd (in TV- (optie) of AV-modus) wordt een blauwe achtergrond weergegeven. Gedurende het zoekproces is de blauwe achtergrond niet actief. In plaats daarvan wordt een andere functie gegeven: de halftransparante menuachtergrond wordt blauw.

Geluidsvolumebalk

Deze wordt weergegeven midden onder in het scherm. Wanneer er een opdracht wordt gegeven om het geluid harder of zachter te zetten (doordat er op V+ of V- gedrukt is van- af de afstandsbediening of het voorpaneel) en er is geen menu actief, blijft de indicator

3 seconden op het scherm staan, na de laatste opdracht tot wijziging van de geluidssterkte of totdat er een andere opdracht wordt gegeven.

AV-Modi (optie)

Door op de "AV" toets te drukken, kunt u uw televisie in AV-standen zetten (behalve wanneer u Teletekst aan het lezen bent). Als u achter elkaar op deze toets drukt, schakelt de televisie over naar de AV-modi: AV1, RGB, FAV/BAV (voorkant AV, achterkant AV) (optie)

AV1 ondersteunt de RGB-modus. Als er echter een probleem is met de kleuren in AV1-modus, dient u de AV-modus in RGB-modus te forceren. Als u de AV-modus wilt verlaten, drukt u op de AV-toets.

Om de AV-mode te verlaten drukt u op een van de "TV"-cijfertoetsen of op de knoppen P+of P-.

Teletekst

(Deze informatie is alleen van toepassing indien uw televisie teletekst kan ontvangen) (optie)

Teletekst is een informatiesysteem dat tekst op uw televisiescherm weergeeft. Met behulp van het informatiesysteem van Teletekst kunt u een bladzijde met informatie bekijken over een onderwerp dat wordt aangekondigd in de inhoudsopgave (index).

Terwijl u teletekst raadpleegt, kunt u geen OSD (On screen display – weergave op het scherm) gebruiken.

Contrast, helderheid of kleur is niet beschikbaar. Wel kunt u het geluidsvolume hoger of lager zetten in tekstmodus.

Teletekst bedienen

• Selecteer een zender waarop Teletekst wordt uitgezonden.
• Druk op de (TELETEKST) "TXT" toets. Meestal wordt daarna een inhoudsopgave (index) op het scherm weergegeven.

Een teletekstpagina kiezen

- Kies met de cijfertoetsen het gewenste Teletekst-paginanummer.

Het geselecteerde paginanummer wordt linksboven op het scherm weergegeven. De Teletekst paginateller zoekt totdat het gekozen paginanummer gevonden wordt. Daarna wordt de gewenste pagina op scherm weergegeven

• Druk op de "P+/△ toets om Teletekst met één pagina tegelijkertijd naar voren te bladeren
• Druk op de "-P/ ♥ toets om Teletekst met één pagina tegelijkertijd naar achteren te bladeren.

- Druk op de "TV" toets. Het scherm schakelt over op TV-modus.

Andere apparaten aansluiten

U kunt vele soorten audio- en video-apparatuur aansluiten op uw televisie.

De volgende aansluitschema's tonen waar de diverse (optionele) apparaten aangesloten moeten worden aan de achter- of voorzijde van de televisie.

Via de Euroconnector

Uw televisietoestel is voorzien van een Euroconnector-aansluiting (de tweede is optie). Als u andere apparaten voorzien van een Euroconnector op uw televisie wilt aansluiten (zoals een video, decoder, enz.), dient u de SCART1 ingangen aan te sluiten.

Als een extern toestel via Euroconnectors is aangesloten, schakelt de televisie automatisch over naar de AV-modus. Als het signal RGB is, dan wordt de RGB OSD indicator op het scherm weergegeven.

Via de Ant ingang

Als u een videorecorder of een decoder op uw televisie wilt aansluiten, terwijl het toestel dat u wilt aansluiten niet voorzien is van een Euroconnector, moet u het aansluiten op de ANT invoer van uw televisietoestel. Als de videorecorder is aangesloten via een antenneaansluiting, wordt geadviseerd om zender 0 te gebruiken.

Decoder

Met kabeltelevisie heeft u een ruime keuze aan zenders. De meeste zijn gratis, maar voor sommige zenders moet u als kijker betalen. Dat betekent dat u een abonnement moet nemen bij de kabelmaatschappij waarvan u de programma's wilt ontvangen. Deze organisatie levert u een decoder waarmee u de programma's kunt decoderen. Meer informatie is verkrijgbaar bij uw leverancier. Zie ook de gebruiksaanwijzing die met uw decoder meegeleverd wordt.

Een decoder met een antennestekker op de televisie aansluiten

- Sluit de antennekabel aan.

Een decoder zonder antennekabel op de televisie aansluiten

- Sluit de decoder met een Eurokabel (kabel met RCA-stekker) aan op uw televisie op EXTERNAL (RCA-stekker) (optie). Wanneer uw decoder een Euroconnector / RCA-stekker heeft, verkrijgt u betere beeldkwaliteit als u een Eurokabel (kabel met RCA-stekker) aansluit op EXTERNAL (RCA-stekker) (optie).

TV en videorecorder

Sluit de antennekabels aan.

U krijgt betere beeldkwaliteit als u ook een eurokabel aansluit op EXTERNAL aansluit-punten (optie).

Playback NTSC (optie)

Sluit de NTSC videorecorder aan op een euroconnector aan de achterzijde van het televisietoestel.

Sluit de NTSC videorecorder aan op de RCA-stekker aan de voorzijde van het televisietoestel (optie).

Druk vervolgens op de "AV" toets om AV1 of FAV / BAV (optie) selecteren.

Het testsignaal van de videorecorder zoeken en opslaan

• Neem de antennekabel uit de contactpunt ANT van uw videorecorder.
• Zet uw televisie aan en zet de videorecorder op het testsignaal (zie de handleiding voor uw videorecorder)
• Ga via het installatiemenu naar het menu Afstemmen.
• Zoek het testsignaal van uw videorecorder op, op dezelfde manier als dat u de tv-signalen heeft gezocht en opgeslagen. Zie Televisiezenders afstemmen, zoeken en opslaan. Bewaar het testsignaal onder zender nummer 0.
• Vervang de antennekabel in het antenneaansluitpunt ANT van uw videorecorder zodra u het testsignaal heeft opgeslagen.

Randapparatuur aansluiten

ANT.75 Ohm AUDIO OUT VIDEO OUT SCART A B C

A ANTENNA
B Back AV Out (optie)
© Scart ()optie

HOOFDTELEFOON (optie) AUDIO AUDIO IN L R VIDEO IN CAMCORDER VIDEO VIDEO AUDIO OUT VIDEO IN OUT VIDEO AUDIO ANTENNA DECODER VOOR SATELLIETONTVANGER ANTENNA

Camera en Camcorder

Aansluiten op voorzijde AV-ingang (FAV) (optie):

Sluit uw camera of camcorder aan op de voorzijde van uw televisie.

- Sluit uw apparatuur op de televisie aan via de VIDEO en AUDIO ingangen. U moet de aansluitpunten aansluiten op de ingang met dezelfde kleur.

Aansluiten op de achterzijde -AV (BAV) ingang / uitgang (optie):

Sluit uw camera of camcorder aan op de achterzijde van uw televisie.

- Sluit uw apparatuur op de televisie aan via de VIDEO en AUDIO ingangen. U moet de aansluitpunten aansluiten op de ingang met dezelfde kleur.

U kunt Back-AV uitgang gebruiken om audio- en videosignalen te ontvangen die u invoert vanuit de antenne-ingang van uw televisie en Back-AV ingang om een CVBS-signaal in te voeren zoals voorzijde AV ingang (optie)

De decoder op de videorecorder aansluiten

Sommige videorecorders hebben een speciale euroconnector voor de decoder.

- Sluit een eurokabel aan op de euroconnector van uw decoder en op de speciale euroconnector van uw videorecorder. Zie ook het handboek van uw videorecorder.

- Als u uw videorecorder wilt aansluiten op de televisie, zie dan het gedeelte televisie en videorecorder.

Als u meer apparaten op uw televisie wilt aansluiten, dient u uw leverancier te raadplegen.

Hoofdtelefoon aansluiten(optie)

Sluit de hoofdtelefoon aan op het contact-punt voor de stereo-hoofdtelefoon (HP) dat zich rechtsonder op de televisie bevindt.

Tips

Het televisiescherm schoonmaken

Maak het televisiescherm schoon met een enigszins vochtige, zachte doek. Gebruik geen agressieve schoonmaakmiddelen, deze kunnen de speciale laag over het televisiescherm aantasten.

Slecht beeld

Heeft u het juiste televisiesysteem gekozen? Staat uw televisietoestel met huisantenne te dicht bij de luidsprekers, bij niet-geaarde apparatuur, neonlichten, enz.?

Bergen of hoge gebouwen kunnen dubbele beelden of ruis veroorzaken.

Soms kunt u de beeldkwaliteit verbeteren door de antenne te draaien.

Is het beeld of Teletekst onherkenbaar?

Controleer of u de juiste frequentie heeft ingevoerd. De beeldkwaliteit kan achteruitgaan wanneer er twee apparaten tegelijkertijd op de televisie zijn aangesloten. Maak in dat geval een van de twee apparaten los.

Geen beeld

Is de antenne correct aangesloten? Zitten de stekkers stevig in de aansluitpunten?

Is de antennekabel beschadigd? Zijn er geschikte stekkers gebruikt om de antenne aan te sluiten? Als u het niet zeker weet, raadpleeg dan uw leverancier.

Geen beeld betekent dat uw televisie geen transmissie ontvangt. Heeft u de juiste toetsen op de afstandsbediening ingedrukt? Probeer het nog een keer.

Geluid

U krijgt geen geluid. Heeft u het geluid mis- schien onderbroken door op de "MUTE" toets te drukken?

Afstandsbediening

Uw televisie reageert niet meer op de afstandsbediening. Druk nog een keer op de "TV" toets. Misschien zijn de batterijen leeg. Als dat het geval is, kunt u in ieder geval nog de toetsen aan de voorzijde van uw televisietoestel gebruiken.

Heeft u het verkeerde menu gekozen? Druk op de "TV" toets om terug te gaan naar

"TV"-modus of druk op "M" om terug te ke-ren naar het vorige menu.

Als dat niet helpt:

Schakel uw televisietoestel uit en weer aan. Als dat niet helpt, bel dan een televisiemon- teur. Probeer nooit zelf uw televisie te repa- reren.

Specifications

TV TOESTEL

PAL B/G

TE ONTVANGEN KANALEN

VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

KABEL TV (S1-S20/ S21-S41)

AANTAL VOORGESELECTEERDE ZENDERS 100

ZENDERINDICATOR

On Screen Display (OSD-Weergave op het scherm)

RF ANTENNE INGANG

75 Ohm (niet uitgebalanceerd)

BEDRIJFSSPANNING

230V AC, 50 Hz

AUDIO UITGANG

Mono

AUDIO UITGANGSVERMOGEN

(W RMS.) (%10 THD)

2

STROOMVERBRUIK (W) (max.)

68

BEELDBUIS

20" (51 cm)

AFMETINGEN (mm)

AFMETINGEN (mm)
D	L	H	GEWICHT (kg)
470	495	460	17.4
