Type product	Camcorder
Merk	Panasonic
Model	SDR-H60EB
Opslag	60 GB harde schijf (HDD) + SD/SDHC-kaart
Afmetingen (B×H×D)	67 mm × 70 mm × 116 mm
Gewicht (excl. batterij)	ca. 340 g
Voeding	DC 9,3 V / 7,2 V (netadapter of batterij)
Scherm	2,7" breed LCD (ca. 123.000 pixels)
Optische zoom	50x (SDR-H60)
Digitale zoom	tot 2500x (SDR-H60)
Videoformaat	MPEG-2 (XP/SP/LP)
Stilstaand beeld	JPEG, 640×480 (4:3) of 640×360 (16:9)
Microfoon	Stereo met zoomfunctie
Luidspreker	1 ronde luidspreker ∅20 mm
Minimale verlichting	6 lx (ca. 2 lx met nachtkleurenstand)
Interfaces	USB 2.0, A/V-uitgang
Meegeleverde accessoires	Batterijpak, netadapter, netsnoer, DC-snoer, AV-snoer, USB-snoer, cd-rom
Accuduur (opgenomen)	HDD: max. 1u05 (bijgeleverde batterij)
Veiligheid	CE-markering, lithiumbatterij, bescherming tegen oververhitting

Veelgestelde vragen - SDR-H60EB PANASONIC

Hoe laad ik de batterij op?

Sluit de netadapter aan op het stopcontact en plaats de batterij in de oplader. Het CHARGE-lampje brandt tijdens het opladen en gaat uit als de batterij vol is. Opladen duurt ca. 1 uur en 35 minuten voor de bijgeleverde batterij.

Hoeveel opnametijd heb ik op de harde schijf?

Met een 60 GB harde schijf kunt u in de LP-stand tot 54 uur bewegende beelden opnemen, in de SP-stand 27 uur en in de XP-stand 14 uur. De werkelijke tijd hangt af van de opnameomstandigheden.

Kan ik ook SD-kaarten gebruiken?

Ja, u kunt SD-geheugenkaarten en SDHC-geheugenkaarten gebruiken. Voor bewegende beelden worden kaarten van Class 2 of hoger aanbevolen. Formateer de kaart in de camcorder voor gebruik.

Hoe schakel ik de beeldstabilisator in?

Druk op de O.I.S.-knop (optische beeldstabilisator) om de functie in te schakelen. Het pictogram [ ] verschijnt op het scherm. Druk nogmaals om uit te schakelen. Gebruik een statief voor stabielere opnamen.

Hoe wis ik opgenomen beelden?

Druk tijdens het afspelen op de verwijderknop ( ) en bevestig met [JA]. U kunt ook meerdere scènes selecteren via het menu [EDIT SCÈNE] > [VERWIJD.] en kiezen voor [KIES] of [ALLES]. Verwijderde beelden kunnen niet worden hersteld.

Hoe sluit ik de camcorder aan op een tv?

Gebruik de meegeleverde AV-kabel en sluit deze aan op de A/V-uitgang van de camcorder en de ingang van de tv. Zet de tv op de juiste ingang. Voor weergave op een breedbeeld-tv stelt u [TV Beeldformaat] in op 16:9.

Wat is de maximale zoom?

De optische zoom is 50x. De digitale zoom kan worden ingesteld op 80x of 2500x (SDR-H60). Bij digitale zoom neemt de beeldkwaliteit af.

Hoe stel ik de datum en tijd in?

Druk op MENU, ga naar [INSTELLEN] > [Klok instelling] en stel de datum en tijd in met de joystick. U kunt de weergavestijl wijzigen via [Datum/Tijd] en [Datumstijl].

Wat moet ik doen bij condensatie?

Als de lens beslaat, schakel het toestel uit en wacht tot de condensatie verdwenen is. Plaats het toestel in een plastic zak voordat u het van een koude naar een warme omgeving brengt. Gebruik het pas als het volledig is aangepast.

Hoe gebruik ik de nachtkleurenstand?

Druk op de joystick om het bedieningspictogram te tonen en selecteer het nachtkleurenpictogram. Het toestel neemt dan op met een minimale verlichting van ca. 2 lx. Gebruik een statief voor stabiele beelden.

GEBRUIKSAANWIJZING SDR-H60EB PANASONIC

Informatie voor uw veiligheid

WAARSCHUWING:

OM HET RISICO VAN BRAND, ELEKTRISCHE SCHOK OF PRODUCTBESCHADIGING TE VERKLEINEN,

• STELT U DIT APPARAAT NIET BLOOT AAN REGEN, VOCHT, DRUPPELS OF SPETTERS, EN MAG U GEEN VOORWERPEN WAARIN EEN VLOEISTOF ZIT BOVENOP HET APPARAAT PLAATSEN. • GEBRUIKT U UITSLUITEND DE AANBEVOLEN ACCESSOIRES.
• VERWIJDERT U NIET DE AFDEKKING (OF HET ACHTERPANEEL). ER BEVINDEN ZICH GEEN ONDERDELEN IN HET APPARAAT DIE DOOR DE GEBRUIKER MOETEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN VAKBEKWAAM ONDERHOUDSPERSONEEL.

WAARSCHUWING!

• OM EEN GOEDE VENTILATIE TE VERZEKEREN, DIT APPARAAT NIET IN EEN BOEKENKAST, EEN INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT DE VENTILATIEWEGEN NIET DOOR GORDIJNEN OF ANDERE MATERIALEN WORDEN AFGESLOTEN, OM GEVAAR VOOR ELEKTRISCHE SCHOK OF BRAND TEN GEVOLGE VAN OVERVERHITTING TE VOORKOMEN.
• ZORG DAT DE VENTILATIE-OPENINGEN VAN HET APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN, TAFELKLEEDJES, GORDIJNEN, OF IETS DERGELIJKS.
• ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP HET APPARAAT. • DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER.

Het stopcontact moet dichtbij het apparaat zitten en gemakkelijk bereikbaar zijn.

De stekker van het netsnoer moet goed te bedienen blijven.

Om dit apparaat volledig los te koppelen van het elektriciteitsnet, trekt u de stekker van het netsnoer uit het stopcontact.

Het productidentificatiemerkteken bevindt zich op de onderkant van de toestellen.

■ EMC ElektroMagnetische compatibiliteit

Dit symbool (CE) bevindt zich op de kenplaat.

Gebruik alleen de aanbevolen accessoires.

• Gebruik alleen de bijgeleverde AV- en USB-snoeren.
• Bij gebruik van een afzonderlijk aangeschafte kabel mag de lengte van die kabel maximaal 3 meter bedragen.

Informatie over het weggooien van elektrische en elektronische apparatuur (particulieren)

Dit symbool betekent in Europa dat gebruikte elektrische en elektronische producten niet bij het normale huishoudelijke afval mogen.

Lever deze producten in bij de aangewezen

inzamelingspunten, waar ze

gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. In Nederland kunt u uw producten bij uw winkelier inleveren bij de aanschaf van een vergelijkbaar nieuw product.

Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulpbronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kunnen ontstaan door een onjuiste verwerking van afval. Neem contact op met uw gemeente voor meer informatie over het dichtstbijzijnde inzamelingspunt of raadpleeg www.nvmp.nl, www.ictoffice.nl of www.stibat.nl.

Voor zakelijke gebruikers in de Europese Unie

Neem voor het weggooien van elektrische en elektronische apparatuur contact op met uw leverancier voor verdere informatie.

Informatie over verwijdering van afval in landen buiten de Europese Unie

Dit symbool is alleen geldig in de Europese Unie.

Neem wanneer u dit product wilt weggooien, contact op met de lokale overheid of uw leverancier en vraag wat de juiste verwijderingsmethode is.

■ Opmerking over lithiumbatterijen

- Bij dit product zijn lithiumbatterijen geleverd. Wanneer deze verbruikt zijn, mag u deze niet weggooien maar moet u deze inleveren als klein chemisch afval.

- Dit apparaat bevat een lithiumbatterij als stroomvoorziening voor de klok.

- Raadpleeg uw leverancier over het verwijderen van de lithiumbatterij op het moment dat u het apparaat aan het einde van de levensduur vervangt.

- Verzekert u ervan dat de ingebouwde lithiumbatterij door vakbekwaam servicepersoneel wordt verwijderd.

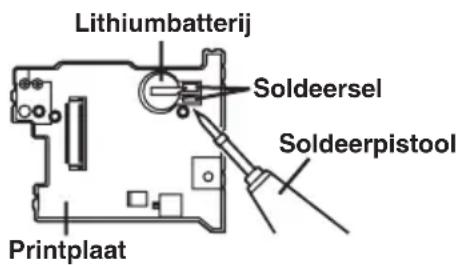

■ Alleen voor servicepersoneel:

• Gebruik een soldeerpistool voor het verwijderen van de lithiumbatterij van de printplaat, zoals aangegeven in de bovenstaande afbeelding.
• Smelt de twee soldeerpunten waarmee de lithiumbatterij is vastgezet.
• De vorm van de printplaat en de plaats van de soldeerpunten kan iets verschillen afhankelijk van het model camerarecorder.

■ Schadeloosstelling voor opnamen

De fabrikant kan in geen geval aansprakelijk worden gesteld voor het verlies van een opname wegens slechte werking of een defect van dit toestel, de accessoires of opneembare media.

■ Houd rekening met eventuele auteursrechten

Het kopiëren van eerder opgenomen tapes of diskettes of ander gepubliceerd of uitgezonden materiaal voor andere doeleinden dan privégebruik kan een inbreuk vormen op het auteursrecht. Zelfs indien alleen bedoeld voor privégebruik kunnen aan het kopiëren van bepaald materiaal beperkingen zijn verbonden.

Deze bedieningsinstructies zijn geschreven voor het gebruik met de modellen SDR-H60, SDR-H50 en SDR-H40. Beelden kunnen licht afwijken van het origineel.

• Voor de afbeeldingen in deze gebruiksaanwijzing is het model SDR-H40 gebruikt. Delen van de tekst verwijzen echter wel naar andere modellen.
• Afhankelijk van het model, kunnen sommige functies niet beschikbaar zijn.
• De mogelijkheden kunnen verschillen – lees dus aandachtig.

Inhoud

Informatie voor uw veiligheid.... 114

Accessoires.... 119

Mogelijkheden.... 120

Voorbereiding

Voordat u het toestel in gebruik neemt

1 Identificatie van onderdelen en bediening.... 122

2 Voeding.... 126 De batterij opladen .... 126 De batterij in het toestel plaatsen .... 127 Oplaadduur en opnameduur.... 128 Aansluiten op een stopcontact .... 129

3 Informatie over harde schijven en SD-kaarten.... 130 Informatie over SD-kaarten .... 131 Behandeling van de harde schijf .... 133 Toegangslampje .... 133

4 Een SD-kaart invoeren/ verwijderen.... 134

Instellen

1 Het toestel in-/uitschakelen Een stand kiezen .... 135

2 Gebruik van het menuscherm .... 136 Taalkeuze .... 137 Menulijst .... 137

3 Datum en tijd instellen 139

4 Het lcd-scherm afstellen.... 140

Opnemen

Opnemen (basis)

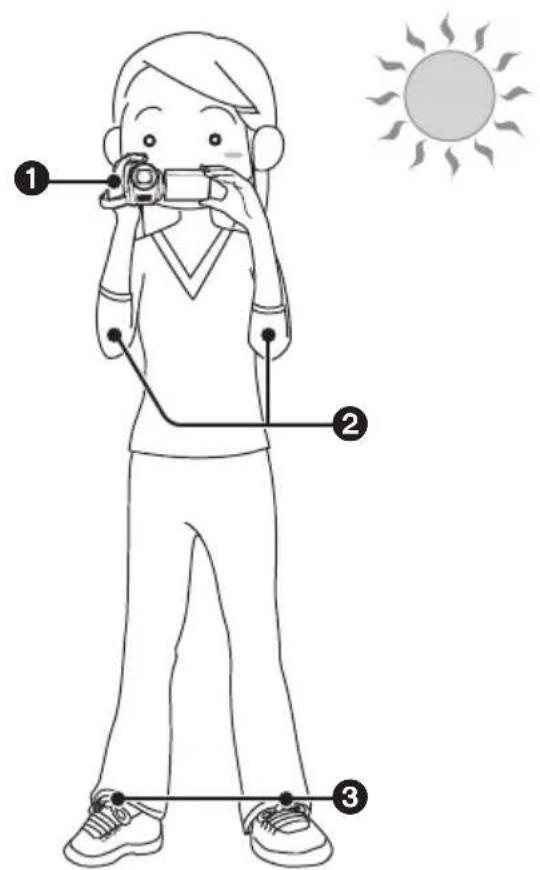

1 Voor u begint op te nemen ...... 142

2 Bewegende beelden opnemen..... 143 Opnamestanden en opnameduur..... 145

3 Stilstaande beelden opnemen .... 146 Aantal pixels en beeldkwaliteit.... 147

4 Opnamefuncties .... 148 In-/uitzoomfunctie .... 148 Uzelf opnemen .... 149 Quick Start.... 149 Beeldstabilisatorfunctie.... 150

Opnemen (geavanceerd)

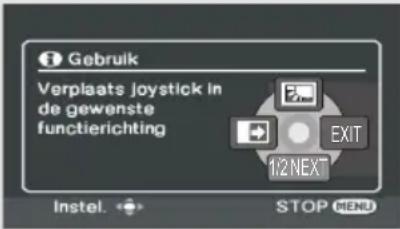

1 Opnamefuncties van bedieningspictogrammen .... 151 Bedieningspictogrammen.... 152 Tegenlichtcompensatie/Fade/ Hulpstand/ Nachtkleurenstand/ Stand soft skin/ PRE-REC (SDR-H60/SDR-H50)/ Zelfontspanner

2 Opnamefuncties van menu's .... 155 Menu's.... 155 Richtlijn/Beeldverhouding/ Windruisreductie/ Automatische langzame sluiter

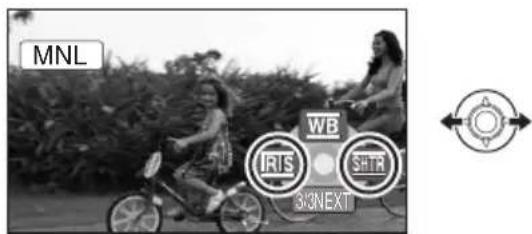

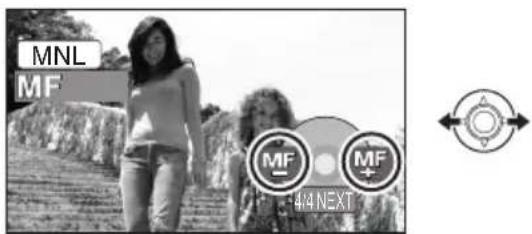

3 Handmatige opnamefuncties.... 156 Scènestand .... 157 Handmatig scherpstellen.... 158 Witbalans .... 158 Handmatige instelling sluitertijd/ lensopening.... 160

Afspelen

Afspelen

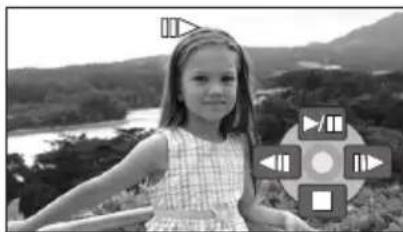

1 Bewegende beelden afspelen...... 162

2 Stilstaande beelden afspelen...... 165

Bewerken

1 Scènes/bestanden verwijderen..... 167 Scènes/bestanden één voor één verwijderen..... 167 Meerdere scènes/bestanden verwijderen..... 167 De gekopieerde scènes tezamen verwijderen..... 168

3 Afspeellijsten gebruiken.... 172 Nieuwe afspeellijst samenstellen .... 172 Afspeellijst bewerken .... 173

4 Stilstaande beelden bewerken..... 175

Mediabeheer

1 Beheer harde schijf en SD-kaart.... 179 Harde schijven formatteren.... 179 Hardeschijfinformatie weergeven.... 179 Een SD-kaart formatteren.... 179

Met andere apparaten

1 Afspelen op een tv-toestel 180

2 Met een dvd-brander 181

Dit toestel aansluiten op de dvd-brander 182

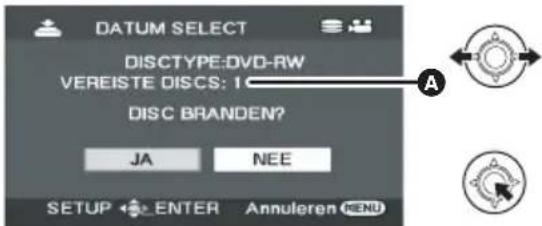

DVD KOPIE-functie 183

FAVOR.SCÈNES functie 184

Opmerkingen met betrekking tot het kopiëren van data naar schijven met behulp van de dvd-brander.... 186

Een schijf afspelen die in de dvd-brander is geplaatst .... 187

3 Met andere videoapparaten ..... 188

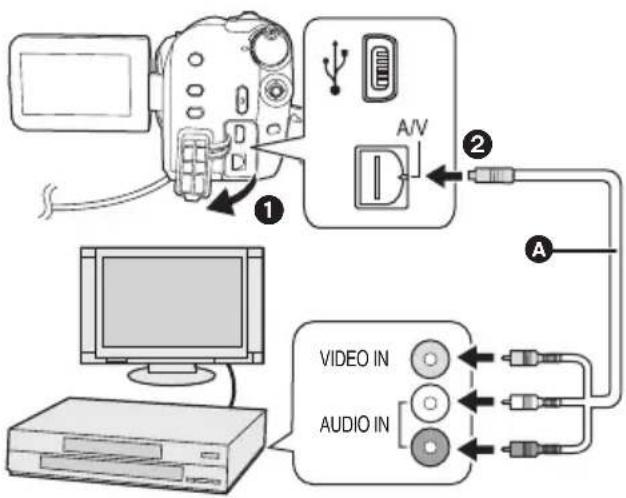

Beelden naar andere videoapparaten kopiëren.... 188

4 Met een printer (PictBridge) ..... 189

Met een pc

Voordat u het toestel in gebruik neemt

1 Mogelijkheden met een pc.... 192

2 Besturingsomgeving...... 193 Gebruiksrechtovereenkomst voor eindgebruikers ...... 195

Instelling

1 Installatie.... 196 Installeren VideoCam Suite .... 196 De software verwijderen.... 197

2 Aansluiting en herkenning .... 198 Informatie over het pc-scherm.... 198 USB-snoer veilig uittrekken .... 199

De software gebruiken

1 VideoCam Suite gebruiken .... 200 De gebruiksaanwijzing van de software lezen .... 200 DVD KOPIE functie .... 201

Macintosh gebruiken

1 Als u een Macintosh gebruikt...... 202

Overige

Aanduidingen

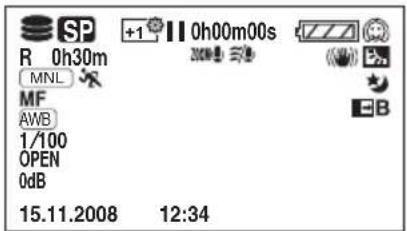

1 Aanduidingen.... 204 2 Berichten.... 207

Nuttige tips

1 Functies die niet kunnen worden gecombineerd.... 209

2 Veelgestelde vragen.... 210

3 Problemen oplossen 212

Waarschuwingen voor het gebruik .... 217

Verklaring van termen 220

Specificaties 222

Aantal beelden dat kan worden opgenomen op de vaste schijf of een SD-kaart.... 225

Accessoires

Kijk de accessoires even na voordat u het toestel in gebruik neemt.

Batterijpak

VW-VBG070A

Lichtnetadapter

VSK0698

Netsnoer

K2CQ2CA00006 of

K2CR2DA00004

Gelijkstroomsnoer

K2GJ2DC00021 of

K2GJ2DC00022

AV-snoer

K2KZ9CB00002

USB-snoer

K1HA05CD0019 of

K1HA05CD0016

Cd-rom

Optionele accessoires

Sommige optionele accessoires zijn mogelijk niet in alle landen verkrijgbaar.

Lichtnetadapter (VW-AD21E-K)*1

Batterijpak (lithium/VW-VBG130/1320 mAh)

Batterijpak (lithium/VW-VBG260/2640 mAh)*2

Batterijpak (lithium/VW-VBG6/5800 mAh)*2

Batterijhouderset (VW-VH04)

Dvd-brander (VW-BN1)

Schoenadapter (VW-SK12E)

Gelijkstroom-videolampje (VW-LDC102E)*3

Gloeilamp voor gelijkstroom-videolampje (VZ-LL10E)

Statief (VW-CT45E)

*1 De bijgeleverde gelijkstroomsnoeren kunnen niet met dit toestel worden gebruikt. *2 U hebt de batterijhouderset VW-VH04 (optioneel) nodig. *3 U hebt de schoenadapter VW-SK12E (optioneel) nodig.

Bij dit product zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet weggooien maar inleveren als KCA.

Mogelijkheden

Extra opnemen!

Aangezien bewegende beelden worden opgenomen op de harde schijf in dit toestel kunt u urenlang opnamen maken zonder dat u media, zoals bandjes en schijven, hoeft te verwisselen. Het is ook mogelijk bewegende en stilstaande beelden op te nemen op een SD-kaart.

Het toestel gebruiken met een dvd-brander!

Met de dvd-brander kunt u zonder tussenkomst van de pc reservekopieën van bewegende en stilstaande beelden die op dit toestel zijn opgenomen, op schijven maken.

(→ 181)

Het toestel gebruiken met een pc!

Met de bijgeleverde software kunt u een reserve-dvd maken van de scènes die op dit toestel zijn opgenomen. U kunt ook een originele dvd-video maken door de scènes eerst naar een pc te exporteren en ze dan te bewerken.

(→ 192)

Voorbereiding

Opnemen

Afspelen

Met een pc

Overige

122 Voordat u het toestel in gebruik neemt

135 Instellen

1 Open/dicht-schakelaar voor de lensbescherming 2 Knop automatische bediening [AUTO] (→ 142) 3 Knop voor handmatige bediening [MANUAL AF/MF] (→ 156) 4 Luidspreker 5 Bij het opnemen: zoomknop [W/T] (→ 148) Bij het afspelen: volumeregeling [-VOL+] (→ 163) 6 Gedeelte voor openen lcd-scherm 7 Lcd-scherm

Door beperkingen in de productietechnologie van lcd-schermen kunnen in het lcd-scherm enkele heel kleine heldere of donkere vlekken voorkomen. Dit is geen defect en heeft geen invloed op het opgenomen beeld.

8 Klepje SD-kaartgleuf [SD CARD] (→ 134)

9 Lampje toegang SD-kaart [ACCESS] (→ 133, 198)

10 Resetknop [RESET] (→ 215)

Lensbescherming

Voor bescherming van de lens, de lensdop buiten gebruik sluiten.

Verschuif de open/dicht-schakelaar voor de lensbescherming.

Trek het lcd-scherm met uw vingers naar buiten in de richting van de pijl.

- Het scherm kan maximaal 90° geopend worden.

A

• Het scherm kan tot 180° A in de richting van de lens of tot 90° B in tegengestelde richting worden gedraaid.
• De helderheid en het kleurniveau van het lcd-scherm kunnen worden aangepast. (→ 140)

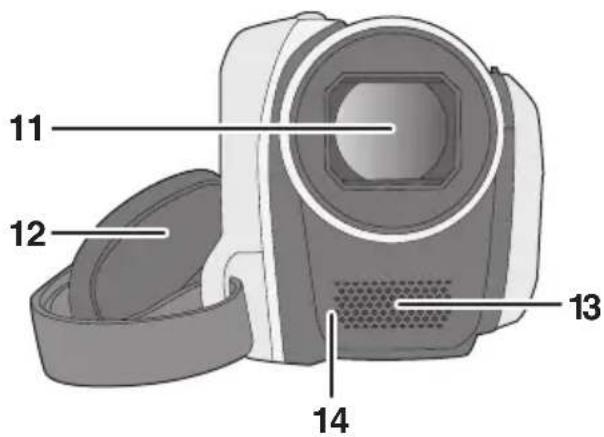

11 Lens 12 Handgreepriem 13 Microfoon (ingebouwd, stereo) 14 Witbalanssensor (→ 159)

Handgreepriem

Pas de lengte van de riem en de plaats van het kussen aan.

① Kantel de riem. ② Stel de lengte af. ③ Breng de riem weer terug in de oorspronkelijke positie.

15 Beeldstabilisatorknop [, (●)I.S.] (→ 150) 16 Power LCD plus-knop [POWER LCD PLUS] (→ 140) 17 DVD-Kopieerknop [DVD COPY] (→ 201) 18 Lampje toegang harde schijf [ACCESS HDD] (→ 133, 198) 19 Statusindicator (→ 135) 20 Standkiezer (→ 135) 21 Joystick 22 Knop opname starten/stoppen (→ 143, 146) 23 Menuknop [MENU] (→ 136) 24 Verwijderknop [ ]→ 167) 25 Klepje aansluitingen 26 USB-aansluiting 27 Audio/video-uitgang [A/V] (→ 180, 188)

Joystick

Met de joystick kunt u de opnamefuncties en weergavehandelingen selecteren en kunt u het menuscherm bedienen.

Selecteer een instelling of scène door de joystick omhoog, omlaag, naar links of naar rechts te bewegen en druk vervolgens op de joystick om de keuze te bevestigen.

1 Selecteer door de joystick omhoog, omlaag, naar links of naar rechts te bewegen. ② Bevestig de keuze door de joystick in het midden in te drukken.

• Bedieningen op het menuscherm (→ 136)
• De opnamefuncties selecteren (→ 151) • Handmatig aanpassen (→ 156) • Weergavehandelingen (→ 162, 165)

28 SD-kaartgleuf (→ 134) 29 Uitsparing voor statief 30 Batterijvak (→ 127, 129) 31 Batterij-ontgrendelknop [BATTERY]

(→ 127, 129)

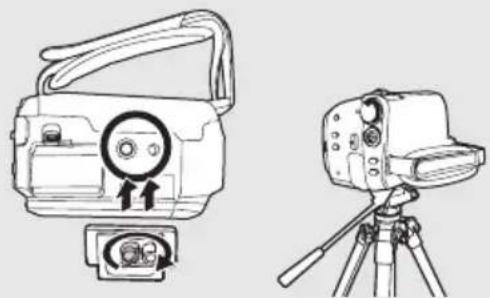

Uitsparing voor statief

Dit is een gat waarop u het optionele statief kunt aansluiten.

- Als het statief wordt gebruikt, kan de SD-kaartgleuf niet worden geopend. Zorg ervoor dat u een SD-kaart en de batterij in het toestel plaatst voordat u het toestel op het statief plaatst. (→ 127, 134)

■ Informatie over batterijen die u in dit toestel kunt gebruiken

In dit toestel kan de bijgeleverde Panasonic-batterij/VW-VBG130/VW-VBG260/VW-VBG6 worden gebruikt.

De bijgeleverde batterij/VW-VBG130/VW-VBG260/VW-VBG6 is voorzien van een functie waarmee kan worden gecontroleerd of de batterij en het toestel veilig samen gebruikt kunnen worden.

- Als u VW-VBG260/VW-VBG6 gebruikt, hebt u de batterijhouderset VW-VH04 (optioneel) nodig.

Het blijkt dat in sommige markten namaakaccu's te koop zijn die sterk lijken op het originele product. Sommige van deze accu's zijn niet afdoende beveiligd met ingebouwde veiligheidsfuncties om te voldoen aan de vereisten van de geldende veiligheidsnormen. Het is mogelijk dat deze accu's in brand raken of exploderen. Wij wijzen u erop dat wij niet aansprakelijk zijn voor enig ongeluk of defect voortvloeiend uit het gebruik van namaakaccu's. Om er zeker van te zijn dat u veilige producten gebruikt, adviseren wij u de originele accu van Panasonic te gebruiken.

- Bedenk goed dat veel accu's die tegen zeer lage prijzen worden verkocht of worden aangeboden in situaties waarin het moeilijk is het daadwerkelijke product vóór aankoop te controleren, na aankoop namaakproducten blijken te zijn.

De batterij opladen

De batterij is niet opgeladen wanneer u dit toestel net hebt gekocht. Laad de batterij op voordat u het toestel in gebruik neemt.

Belangrijk:

Als het gelijkstroomsnoer verbonden is met de lichtnetadapter, wordt de batterij niet opgeladen. Trek het gelijkstroomsnoer uit de lichtnetadapter.

Bezig met opladen ( → 128, Oplaadduur)

Uit:

Opladen voltooid.

Knippert:

• Als de batterij zeer warm of koud is, gaat het lampje knipperen en zal het opladen langer duren dan normaal.
• Verwijder vuil, vreemde voorwerpen of stof van de aansluitingen van de batterij of de lichtnetadapter.

Als het lampje blijft knipperen, is er mogelijk iets mis met de batterij of de lichtnetadapter. Neem contact op met uw dealer.

1 Sluit het lichtnetsnoer aan op de lichtnetadapter en het stopcontact. 2 Plaats de batterijen in de batterijoplader en zorg ervoor dat de pijltjes zich op één lijn bevinden.

• Wij raden aan Panasonic-batterijen te gebruiken. (→ 119, 128)
• Als u andere batterijen gebruikt, kunnen wij de kwaliteit van dit product niet garanderen.

De batterij in het toestel plaatsen

De batterij uit het toestel nemen Beweeg Ⓐ in de richting van de pijl terwijl u de knop Ⓑ ingedrukt houdt om de batterij te ontgrendelen en neem de batterij dan uit het toestel.

- Houd de batterij vast met uw hand zodat hij niet valt.

Duw de batterij in het toestel totdat u een klikje hoort. Let erop dat u de batterij in de goede richting in het toestel plaatst.

A Druk op het midden van de batterij totdat zij vastklikt.

• Zet de standkiezer op OFF en controleer of de statusindicator uit is voordat u de batterij uit het toestel neemt.
• Verhit de batterij niet en stel haar niet bloot aan vuur.
• Laat een batterijpak niet in een auto liggen die lange tijd met dichte portieren en ramen in de volle zon blijft staan.

Opmerking over de oplaadbare batterij

De batterij is geschikt voor hergebruik. Neem de plaatselijk geldende bepalingen voor hergebruik in acht.

LET OP

Er bestaat ontploffingsgevaar als de batterij verkeerd is ingelegd. Vervang ze uitsluitend door een batterij van hetzelfde of een gelijkaardig type dat wordt aanbevolen door de fabrikant. Gooi lege batterijen weg volgens de instructies van de fabrikant.

Waarschuwing

Brand-, explosie- en verbrandingsgevaar. Haal de batterij niet uit elkaar, verhit haar niet tot boven de 60 °C en veras haar niet.

Oplaadduur en opnameduur

■ Oplaadduur

- Temperatuur: 25 °C/luchtvochtigheid: 60%

Modelnummer batterij Spanning/capaciteit Oplaadduur
Bijgeleverde batterij	7,2 V/770 mAh	1 h 35 min
VW-VBG130 (optioneel)	7,2 V/1320 mAh	2 h 35 min
VW-VBG260 (optioneel)	7,2 V/2640 mAh	4 h 40 min
VW-VBG6 (optioneel)	7,2 V/5800 mAh	9 h 25 min

- Als de temperatuur hoger of lager is dan 25 °C, zal het opladen langer duren.

■ Opnameduur

- Temperatuur: 25 °C/luchtvochtigheid: 60%

Modelnummer batterij	Spanning/ capaciteit	Opnamebe-stemming	Maximale ononderbroken opnameduur	Werkelijke opnameduur
Bijgeleverde batterij	7,2 V/770 mAh	HDD 1 h 3	5 min 50 min
		SD	1 h 45 min	55 min
VW-VBG130 (optioneel)	7,2 V/1320 mAh	HDD 2 h 5	5 min 1 h	30 min
		SD	3 h 10 min	1 h 45 min
VW-VBG260 (optioneel)	7,2 V/2640 mAh	HDD 5 h 5	0 min 3 h	5 min
		SD	6 h 20 min	3 h 35 min
VW-VBG6 (optioneel)	7,2 V/5800 mAh	HDD	13 h 25 min	7 h 10 min
		SD 14 h 30 min 8 h		15 min

• De genoemde tijden zijn benaderingen.
• De werkelijke opnameduur is de tijd gedurende welke er kan worden opgenomen op een schijf terwijl herhaaldelijk wordt gestart/gestopt met opnemen, het toestel herhaaldelijk wordt aan-/uitgezet, de zoomknop herhaaldelijk wordt gebruikt enz.
• De opnameduur verschilt afhankelijk van de gebruiksstatus. De opnameduur is korter als u dit toestel met verlicht lcd-scherm gebruikt met behulp van de POWER LCD PLUS-knop.
• Houd er rekening mee dat de batterij minder lang meegaat bij lage temperaturen. Wij raden aan een reservebatterij bij de hand te hebben.
• De batterijen worden warm na gebruik of bij het opladen. Dit toestel wordt ook warm bij gebruik. Dit is geen defect.

Weergave batterij-inhoud

- De weergave verandert geleidelijk als volgt naarmate de batterij leegloopt.

- Als de batterij leegloopt, gaat ( ) knipperen.

Aansluiten op een stopcontact

Het toestel staat in stand-by wanneer de lichtnetadapter is aangesloten. Het hoofdcircuit blijft onder spanning staan zolang de lichtnetadapter is aangesloten op een stopcontact.

Belangrijk:

Als het gelijkstroomsnoer wordt aangesloten op de lichtnetadapter wordt de batterij niet opgeladen.

1 Sluit het lichtnetsnoer aan op de lichtnetadapter en het stopcontact. 2 Sluit het gelijkstroomsnoer aan op de lichtnetadapter. 3 Sluit het gelijkstroomsnoer aan op dit toestel. A Druk op het midden van het gelijkstroomsnoer totdat deze vastklikt.

- Gebruik het lichtnetsnoer niet in combinatie met andere apparaten; het is speciaal ontworpen voor dit toestel. Gebruik het lichtnetsnoer van andere apparaten niet in combinatie met dit toestel.

Het gelijkstroomsnoer losmaken Beweeg Ⓐ in de richting van de pijl terwijl u de knop Ⓑ ingedrukt houdt om het gelijkstroomsnoer te ontgrendelen en maak het dan los.

- Houd het gelijkstroomsnoer vast met uw hand zodat het niet valt.

Met dit toestel kunnen zowel bewegende als stilstaande beelden worden opgenomen op de interne harde schijf en op een SD-kaart.

	Interne harde schijf (harde schijf)	SD-geheugenkaart			SDHC-geheugenkaart
Symbool op het scherm
Aanduiding in deze gebruiksaanwijzing
Capaciteit	60 GB*1 (SDR-H60/SDR-H50)40 GB*2 (SDR-H40)	8 MB/16 MB	32 MB/64 MB/128 MB	256 MB/512 MB/1 GB/2 GB	4 GB/8 GB/16 GB
Functies
Bewegende beelden opnemen			###	●
Stilstaande beelden opnemen	###	###
Afspeellijsten maken ●	—

60 GB ¹ (SDR-H60/SDR-H50) 40 GB ² (SDR-H40) ●: wel van toepassing –: niet van toepassing *1 De 60 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 60 GB staat gelijk aan 60.000.000.000 bytes. De beschikbare capaciteit is minder groot. *2 De 40 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 40 GB staat gelijk aan 40.000.000.000 bytes. De beschikbare capaciteit is minder groot. *3 Kan niet worden gegarandeerd tijdens gebruik.

Informatie over SD-kaarten

Dit toestel is compatibel met zowel SD-geheugenkaarten als SDHC-geheugenkaarten. U kunt alleen SDHC-geheugenkaarten gebruiken in toestellen die hiermee compatibel zijn. U kunt geen SDHC-geheugenkaarten gebruiken in toestellen die alleen compatibel zijn met SD-geheugenkaarten. (Wanneer u een SDHC-geheugenkaart gebruikt in een ander toestel, lees dan de gebruiksaanwijzing van dat toestel.)

• In deze gebruiksaanwijzing worden SD-geheugenkaarten en SDHC-geheugenkaarten "SD-kaart" genoemd.
• Ga voor de meest recente informatie naar de volgende website. (Deze website is alleen in het Engels beschikbaar.) http://panasonic.jp/support/global/cs/e_cam
• Dit toestel biedt ondersteuning voor SD-geheugenkaarten die geformatteerd zijn als FAT12 en FAT16 op basis van de specificaties voor SD-geheugenkaarten, en voor SDHC-geheugenkaarten die geformatteerd zijn als FAT32.
• Als u 4 GB, 8 GB en 16 GB geheugenkaarten wilt gebruiken, bent u aangewezen op SDHC-geheugenkaarten.
• Geheugenkaarten van 4 GB (of meer) zonder SDHC-logo zijn niet gebaseerd op de specificaties voor SD-geheugenkaarten.
• Formatteer SD-kaarten met dit toestel. Als een SD-kaart wordt geformatteerd met een ander apparaat (bijv. een pc) duurt het opnemen mogelijk langer en kunt u de SD-kaart mogelijk niet gebruiken. (→ 179)
• Wij raden aan een SD-kaart van Panasonic te gebruiken.
• Als u een SD-kaart gebruikt waarnaar al vaak data is geschreven, is er mogelijk minder tijd over voor opnemen.
• Als het schuifje voor de schrijfbeveiliging Ⓐ op een SD-kaart vergrendeld is, kan er geen data op de kaart worden opgenomen, verwijderd of bewerkt.
• Houd de geheugenkaart buiten het bereik van kinderen; anders zouden zij hem kunnen inslikken.
• Kaarten van het type MultiMediaCard kunnen niet worden gebruikt met dit toestel.

■ Meer over de miniSD-kaart

• Steek een miniSD-kaart in de speciale kaartadapter voordat u ze in het toestel invoert. Wanneer u een dergelijke kaart zonder adapter in dit toestel invoert, kan het toestel of de kaart schade oplopen.
• Steek nooit een lege kaartadapter in dit toestel. Laat de adapter niet in het toestel steken terwijl u een miniSD-kaart invoert of verwijdert. Anders kan het toestel slecht werken.

Informatie over SD-kaarten die geschikt zijn voor het opnemen van bewegende beelden

Wij raden aan SD-kaarten te gebruiken die voldoen aan Class 2 of hoger van de SD Speed Class Rating of de onderstaande Panasonic SD-kaarten voor het opnemen van bewegende beelden. (Als u een andere soort SD-kaart gebruikt, stopt de opname mogelijk plots tijdens de opname van bewegende beelden.)

	High Speed SD-geheugenkaart	Class 2 SD/SDHC-geheugenkaart	Class 4 SD/SDHC-geheugenkaart	Class 6 SD/SDHC-geheugenkaart
256 MB	RP-SDH256 RP-SDR256	--
512 MB	RP-SDK512 RP-SDR512	--
1 GB	RP-SDH01G RP-SDR01G	RP-SDV01G
2 GB	RP-SDK02G RP-SDR02G	RP-SDM02G RP-SDV02G
4 GB	RP-SDR04G RP-SDM04G	RP-SDV04G
8 GB	-- RP-SDV08G
16 GB	-- RP-SDV16G

- Als u een van de onderstaande SD-kaarten gebruikt kan niet worden gegarandeerd dat het toestel op de juiste wijze bewegende beelden opneemt.

- SD-kaarten van 32 MB tot 128 MB

- SD-kaarten van 256 MB tot 16 GB die niet bij de bovengenoemde kaarten staan vermeld

Behandeling van de SD-kaart

• Raak de aansluitpunten op de achterkant van de kaart niet aan.
• Stel de aansluitingen van de kaart niet bloot aan water, vuil of stof.
• Laat de SD-kaarten niet op de volgende plaatsen liggen:

—Op heel stoffige of vochtige plaatsen.

—Bij een verwarming.

- Plaatsen met grote temperatuurverschillen (er kan dan immers condensatie optreden).

—Plaatsen met statische elektriciteit of elektromagnetische golven.

• Om SD-kaarten te beschermen moet u ze in hun omhulsel plaatsen als ze niet worden gebruikt.
• Elektrische ruis, statische elektriciteit of een storing van dit toestel kunnen de data die op de SD-kaart is opgeslagen beschadigen. Wij raden aan de data op de SD-kaart op te slaan op een pc.

Behandeling van de harde schijf

Dit toestel heeft een interne vaste schijf. De vaste schijf is een precisie-instrument waarmee voorzichtig moet worden omgegaan.

■ Zorg ervoor dat dit toestel niet aan trillingen of schokken wordt blootgesteld

Dit kan tot gevolg hebben dat de vaste schijf niet meer wordt herkend of dat opnemen of afspelen niet meer mogelijk is. Veroorzaak vooral geen trillingen of schokken tijdens het opnemen of afspelen.

■ Laat dit toestel niet vallen

Als het toestel een sterke schok krijgt, bijvoorbeeld door een val, kan de vaste schijf worden beschadigd. Dit toestel beschikt over een valdetectiefunctie die de vaste schijf beschermt tegen schokken als men het toestel laat vallen. Als een val van het toestel wordt gedetecteerd tijdens het opnemen van bewegende beelden, kan het werkgeluid van de beschermfunctie van de vaste schijf worden opgenomen. Als wordt vastgesteld dat het toestel voortdurend valt, kan de opname of weergave stoppen.

■ Let op de temperatuur van dit toestel

U kunt mogelijk geen opnamen meer maken of afspelen als dit toestel te warm of te koud is. Er wordt een waarschuwing weergegeven op het lcd-scherm van dit toestel als er een onregelmatigheid met betrekking tot de temperatuur wordt waargenomen. (→ 207)

■ Gebruik het toestel niet in een lagedrukgebied

De HDD kan beschadigd raken als u dit toestel gebruikt op een hoogte van meer dan 3000 m.

■ Maak een reservekopie van belangrijke data om deze te beschermen

Maak regelmatig reservekopieën van opgenomen data op een pc, dvd-schijf of een ander medium. In geval van beschadiging van de vaste schijf kunnen de opgenomen gegevens niet worden hersteld.

■ Waarschuwingen met betrekking tot het wegdoen van dit toestel

Als bepaalde scènes op de harde schijf worden verwijderd of als de harde schijf wordt geformatteerd, lijkt het alsof de informatie is gewist maar die informatie is er nog steeds. Aangeraden wordt dit toestel letterlijk te vernietigen wanneer u er afstand van wilt doen.

■ Opmerkingen met betrekking tot het opnemen

Beelden worden in de nabijheid van luidsprekers met een hoog volume mogelijk niet goed op de harde schijf opgenomen als gevolg van de trilling die de luidsprekers genereren. Zorg er in dat geval voor dat de afstand tot de luidsprekers groter is wanneer u opneemt of gebruik een SD-kaart.

■ Vrijwaring ten aanzien van opgenomen inhoud

Panasonic aanvaardt geen aansprakelijkheid voor directe of indirecte schade als gevolg van problemen van welke aard dan ook die ertoe leiden dat opgenomen of bewerkte inhoud verloren gaat, en geeft geen garantie ten aanzien van inhoud als het opnemen of bewerken niet op de juiste manier verloopt. Het bovenstaande geldt ook wanneer het toestel op enige wijze is gerepareerd (met inbegrip van andere onderdelen die niet gerelateerd zijn met de harde schijf).

Toegangslampje

A Lampje toegang harde schijf [ACCESS HDD]

• Wanneer dit toestel toegang verkrijgt tot de harde schijf gaat het lampje branden.
• Voer de onderstaande handelingen niet uit zolang het lampje brandt:

—het toestel blootstellen aan sterke trillingen of schokken —de standkiezer bedienen —de batterij verwijderen of de lichtnetadapter losmaken

- Als u de bovenstaande handelingen toch uitvoert terwijl het lampje brandt kunnen de data/de harde schijf of dit toestel beschadigd raken.

B Lampje toegang SD-kaart [ACCESS]

• Wanneer dit toestel toegang verkrijgt tot de SD-kaart gaat het lampje branden.
• Voer de onderstaande handelingen niet uit zolang het lampje brandt:

—het klepje van de SD-kaartgleuf openen en de SD-kaart verwijderen —de standkiezer bedienen —de batterij verwijderen of de lichtnetadapter losmaken

- Als u de bovenstaande handelingen toch uitvoert terwijl het lampje brandt kunnen de gegevens, de SD-kaart of dit toestel beschadigd raken.

Let op:

Als u een SD-kaart invoert of verwijdert terwijl het toestel aan is, kan het toestel storingen gaan vertonen of kunnen gegevens die op de SD-kaart zijn opgeslagen verloren gaan.

1 Draai de standkiezer naar OFF.

• Controleer of de statusindicator uit is. 2 Open eerst het lcd-scherm en open dan het klepje van de SD-kaartgleuf. 3 Plaats/verwijder de SD-kaart.

- Duw de SD-kaart recht in het toestel en duw hem aan totdat hij niet verder kan.

- Druk in het midden van de SD-kaart en trek de kaart recht naar buiten.

4 Sluit het klepje van de SD-kaartgleuf zorgvuldig.

Draai aan de standkiezer om opnemen, afspelen of aan-/uitzetten (OFF) te kiezen.

• Draai aan de standkiezer terwijl u gelijktijdig de ontgrendelknop A indrukt als u van OFF naar een andere stand overschakelt.
• Breng het symbool in lijn met de statusindicator B.

Zet het toestel aan door de standkiezer te draaien terwijl u de ontgrendelknop indrukt.

De statusindicator begint te branden en het toestel wordt ingeschakeld.

• Wanneer het toestel voor het eerst wordt ingeschakeld, verschijnt een bericht dat u vraagt om de datum en de tijd in te stellen. Selecteer [JA] en stel de datum en tijd in. (→ 139)
• Wanneer het toestel voor het eerst wordt aangezet, krijgt u een scherm te zien waarin u het medium moet selecteren waarop moet worden opgenomen. Selecteer [HDD] of [SD-KAART] en druk op de joystick.

Uitschakelen

Zet de standkiezer op OFF.

- De statusindicator wordt gedoofd en het toestel wordt uitgeschakeld.

	Video-opnamestand (→ 143)
	Videoweergavestand (→ 162)
	Beeldopnamestand (→ 146)
	Beeldweergavestand (→ 165)
OFF

In- en uitschakelen met het lcd-scherm

Als de standkiezer op uit staat, kan het toestel aan en uit worden gezet met behulp van het lcd-scherm en de zoeker.

Aanzetten

Open het lcd-scherm

Sluit het lcd-beeldscherm.

De statusindicator gaat uit.

- Als Quick Start op [AAN] staat, knippert de statusindicator groen. Zet Quick Start op [UIT] om ervoor te zorgen dat het toestel onmiddellijk na het sluiten van het lcd-scherm wordt uitgeschakeld. (→ 149)

Zet de standkiezer op OFF als dit toestel niet wordt gebruikt.

1 Druk op de MENU-knop.

Afhankelijk van de stand van de standkiezer verschijnt een ander menu.

2 Selecteer het gewenste bovenmenu, beweeg de joystick naar rechts of druk op de joystick.

3 Selecteer het submenu-item, beweeg de joystick naar rechts of druk op de joystick.

4 Selecteer de gewenste instelling en druk op de joystick om de keuze te bevestigen.

Terugkeren naar het vorige scherm Beweeg de joystick naar links.

Menuscherm verlaten

Druk op de MENU-knop.

• Verander de stand van de standkiezer niet wanneer het menu wordt weergegeven.
• Het menuscherm wordt niet weergegeven tijdens het opnemen of afspelen. U kunt geen andere handelingen starten terwijl het menuscherm wordt weergegeven.

Taalkeuze

U kunt selecteren welke taal op het scherm wordt weergegeven.

1 Druk op de MENU-knop, selecteer [LANGUAGE] en druk op de joystick.

2 Selecteer [Nederlands] en druk op de joystick.

Menulijst

Menu's voor het opnemen van bewegende beelden

[BASIS]

[Windruis uit] (→ 155)

[Mic. Zoom] (→ 149)

[SLTR AUT. LANG.] (→ 155)

■ [KIES MEDIUM]

[HDD] (→ 143)

[SD-KAART] (→ 143)

[INSTELLEN]

[Display]

• [UIT] • [AAN]

De schermaanduidingen worden geselecteerd zoals getoond op de afbeelding hieronder.

[UIT] [AAN]

[Datum/Tijd] (→ 139)

[Datumstijl] (→ 139)

[FORMATTEREN] *1 (→ 179)

[Snel start] (→ 149)

[SPAARSTAND]

• [UIT] • [5 MINUTEN]

[UIT]:

De spaarstandfunctie is niet ingeschakeld.

[5 MINUTEN]:

Als dit toestel ongeveer 5 minuten niet is gebruikt, gaat dit toestel automatisch uit om de batterij te sparen. U moet het toestel weer aanzetten om het weer te kunnen gebruiken.

- De spaarstandfunctie wordt niet geactiveerd als u de AC-adapter gebruikt, het toestel met behulp van de USB-kabel aansluit op een pc, dvd-brander of printer, of als PRE-REC wordt gebruikt.

[Audio opname] ^*1 ( → 144)

[Piep geluid]

• [UIT] • [AAN]

Hiermee kunt u handelingen zoals het beginnen en beëindigen van de opname laten aangeven door een piepgeluid.

1 piepgeluid

Wanneer u de opname begint

Wanneer u het toestel inschakelt

Wanneer dit toestel wordt herkend door de pc of de printer of een ander apparaat

2 piepgeluiden

Wanneer u de opname pauzeert

Wanneer u het toestel uitschakelt

4 keer 2 piepgeluiden

Wanneer zich een fout voordoet, bijvoorbeeld wanneer de opname niet begint. Lees het bericht op het scherm. (→ 207)

[LCD Instelling] (→ 140)

[Begin instelling]

• [JA] • [NEE]

Als u een menu niet kunt selecteren omdat er op dat moment een andere functie of stand is ingeschakeld, kies dan [JA] om terug te gaan naar de standaardmenu-instellingen.

(De taalinstelling kan niet worden teruggezet op standaard.)

[DEMO stand]

• [UIT] • [AAN]

Met deze instelling wordt een demonstratie van het toestel gestart.

(Alleen wanneer de lichtnetadapter wordt gebruikt en de standkiezer op of staat)

Als u deze op [AAN] zet en u voert geen SD-kaart in, gaat dit toestel automatisch in de demonstratiestand om de functies te presenteren. De demonstratiestand wordt geannuleerd zodra u op een knop drukt of een functie gebruikt. Als het toestel ongeveer 10 minuten niet wordt gebruikt, begint de demonstratiefunctie automatisch. Zet deze op [UIT] om de demostand te beëindigen. Zet deze functie op [UIT] om het toestel normaal te gebruiken.

■ [LANGUAGE] (→ 137)

Menu's voor het opnemen van stilstaande beelden

[BASIS]

Zie menu's voor het opnemen van bewegende beelden.

■ [LANGUAGE] (→ 137)

Menu's voor het afspelen van bewegende beelden

■ [EDIT SCÈNE]

[VERGRENDELD.] (→ 169)

[SPLITS&VERW] *2 (→ 170)

[VERWIJD.] (→ 167)

(In afspeellijstweergavestand)

■ [EDIT LIJST]

[TOEVOEGEN] (→ 174)

[VERPLAATS] (→ 174)

[VERWIJD.] (→ 167, 173)

■ [KIES MEDIUM]

[HDD] (→ 162)

[SD-KAART] (→ 162)

■ [INSTELLEN]

[HERH AFSP.] (→ 163)

[TV Beeldformaat] (→ 180)

[HDD FORMAT.]² (→ 179)

Zie de menu's voor het opnemen van bewegende beelden voor andere items.

■ [LANGUAGE] (→ 137)

Menu's voor het afspelen van stilstaande beelden

[BEELDINST.]

[VERGRENDELD.] (→ 175)

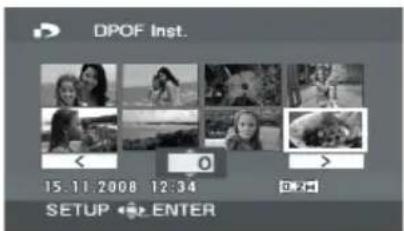

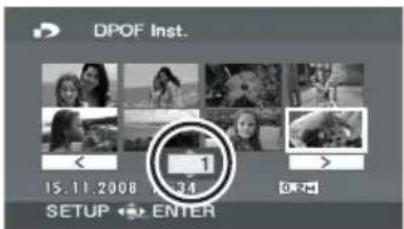

[DPOF Inst.]*¹ (→ 176)

[KOPIËREN] (→ 177)

[VERWIJD.] (→ 167)

■ [KIES MEDIUM]

[HDD] (→ 165)

[SD-KAART] (→ 165)

[INSTELLEN]

[TV Beeldformaat] (→ 180)

Zie de menu's voor het opnemen van

bewegende beelden voor andere items.

■ [LANGUAGE] (→ 137)

*1 Alleen als [KIES MEDIUM] op [SD-KAART] staat

*2 Alleen als [KIES MEDIUM] op [HDD] staat

Wanneer het toestel voor het eerst wordt ingeschakeld, verschijnt een bericht dat u vraagt om de datum en de tijd in te stellen.

Selecteer [JA] en druk op de joystick. Voer stap 2 en 3 hieronder uit om de datum en tijd in te stellen.

◇Selecteer af door aan de standkiezer te draaien.

1 Selecteer het menu. (→ 136)

[BASIS] → [Klok instelling] → [JA]

2 Selecteer de datum of tijd en stel de gewenste waarde in met de joystick.

• Het jaar verandert als volgt: 2000, 2001, ..., 2099, 2000, ...
• Het uur wordt weergegeven volgens het 24-uursysteem.

3 Druk op de joystick om de keuze te bevestigen.

- De klok begint te werken op [00] seconden wanneer op de joystick wordt gedrukt.

4 Druk op de MENU-knop om de instelling te voltooien.

- Controleer de datum en tijd die worden weergegeven.

■ De weergavewijze van datum en tijd wijzigen Selecteer het menu. (→ 136)

[INSTELLEN] → [Datum/Tijd] → gewenste weergavestijl

[DATUM] [D/T]

15.11.2008 15.11.2008 12:34

[UIT]

■ De datumopmaak wijzigen

Selecteer het menu. (→ 136)

[INSTELLEN] → [Datumstijl] → gewenste weergavestijl

Weergavestijl Schermweergave

[J/M/D] 2008.11.15

[M/D/J] 11.15.2008

[D/M/J] 15.11.2008

• Een ingebouwde lithiumbatterij zorgt voor de voeding van de functie voor datum en uur.
• Als de tijd wordt weergegeven als [- -], moet de ingebouwde lithiumbatterij worden opgeladen. Laad de batterij als volgt op en stel dan de datum en tijd in.

De ingebouwde lithiumbatterij opnieuw opladen

Sluit de lichtnetadapter aan of plaats de batterij in het toestel; de ingebouwde lithiumbatterij zal opnieuw worden opgeladen. Laat het toestel ongeveer 24 uur ongebruikt staan; de batterij zal de datum en tijd ongeveer 6 maanden vasthouden. (Zelfs als de standkiezer op OFF staat, wordt de batterij opnieuw opgeladen.)

- Deze instellingen hebben geen invloed op de opgenomen beelden.

De helderheid en het kleurniveau afstellen

1 Selecteer het menu. (→ 136)

[INSTELLEN] → [LCD Instelling] → [JA]

2 Selecteer het item en pas de instellingen dan aan met de joystick.

[HELDERHEID]:

Helderheid van het lcd-scherm

[KLEUR]:

Kleurniveau van het lcd-scherm

Helderheid van het volledige lcd-scherm verhogen en verlagen

Druk op de POWER LCD PLUS-knop.

Bij elke druk op de knop:

① Oorspronkelijke helderheid ② Helder ③ Helderder ④ Donkerder ⑤ Donker

- Als u het toestel inschakelt wanneer de lichtnetadapter wordt gebruikt, wordt deze functie automatisch "Helder".

Voorbereiding

Opnemen

Afspelen

Met een pc

Overige

142 Opnemen (basis) 151 Opnemen (geavanceerd)

Basishouding voor opnemen met de camera

1 Houd de camera met beide handen vast. Steek uw hand door de handgreepriem. Zorg ervoor dat uw handen de microfoons of sensoren niet bedekken.

2 Houd uw armen in de buurt van uw lichaam. 3 Zet uw benen iets uit elkaar zodat u stabiel staat.

- Als u buiten bent, zorg er dan voor dat u de zon achter zich heeft als u opnamen maakt. Een onderwerp met tegenlicht wordt donker weergegeven op de opname.

- Zorg er bij het opnemen voor dat u stabiel staat en dat er geen gevaar is dat u tegen een andere persoon of een voorwerp botst.

Over de automatische stand

Druk op de AUTO-knop, de kleurbalans (witbalans) wordt dan automatisch afgesteld en er wordt automatisch scherpgesteld. (Het pictogram voor de automatische stand [A] wordt weergegeven.)

- Automatische witbalans (→ 220) - Autofocus (→ 220)

Afhankelijk van de helderheid van het onderwerp en andere factoren worden het diafragma en de sluitertijd automatisch afgesteld zodat een optimale helderheid wordt verkregen.

(In de video-opnamestand: de sluitertijd wordt aangepast tot maximaal 1/250.)

- De kleurbalans en focus worden afhankelijk van de lichtbron of scènes mogelijk niet automatisch afgesteld. Stel deze instellingen in dat geval handmatig af. (→ 156)

HDD SD

- Open de lensbescherming voordat u het toestel aanzet.

1 Selecteer door aan de standkiezer te draaien en open het lcd-scherm.

2 Selecteer de opnamebestemming via het menu. (→ 136)

3 Druk op de knop opname starten/stoppen om te starten met opnemen.

Druk opnieuw op de knop opname starten/stoppen.

- [●] en [■■] zijn rood tijdens de opname. Beweeg het toestel niet tot [■■] groen wordt.

- De beelden die worden opgenomen tussen het moment waarop de knop opname starten/stoppen wordt ingedrukt om te starten met opnemen en het moment waarop de knop opnieuw wordt ingedrukt om het opnemen te onderbreken, worden één scène.

De scène wordt automatisch gesplitst als de opgenomen data groter is dan 3,9 GB. (Het opnemen gaat gewoon door.)

- Als dit toestel ongeveer 5 minuten niet is gebruikt nadat het opnemen is onderbroken, gaat dit toestel automatisch uit om de batterij te sparen.

U moet het toestel weer aanzetten om het weer te kunnen gebruiken.

Deze spaarstandoptie kan ook op [UIT] worden gezet. (→ 137, [SPAARSTAND])

■ Schermaanduidingen

A Opnamestand B Gekozen opnamebestemming C Resterende tijd voor opname

Bij een resterende tijd van minder dan 1 minuut, gaat [R 0h00m] rood knipperen.

D Verlopen opnametijd

Telkens wanneer het toestel in de opnamestand wordt gepauzeerd, wordt de teller gereset op "0h00m00s".

• Tijdens de opname van bewegende beelden stopt de opname niet, ook niet wanneer u het lcd-scherm sluit.
• Trek de lichtnetadapter niet uit of verwijder de batterij niet terwijl bewegende beelden worden opgenomen. Als u dit toch doet, kan een herstelbericht verschijnen zodra u het toestel weer inschakelt. (→ 208, Informatie over data recupereren)

Geluidsopnamestanden

SD

Met deze stand kan de manier waarop geluid op een SD-kaart wordt opgenomen, worden gewijzigd.

Selecteer het menu. (→ 136)

[INSTELLEN]→ [Audio opname]→ [DOLBY] of [MPEG]

[DOLBY] (Dolby AC-3):

Deze opnamemethode is geschikt voor het kopiëren van bewegende beelden die op een SD-kaart zijn opgenomen, naar een dvd-schijf door het toestel aan te sluiten op de dvd-brander. [MPEG] (MPEG-1 Audio Layer 2):

Deze opnamemethode is geschikt voor het weergeven van geluid met behulp van een toestel dat overeenkomstig de SD-videonorm is.

• Dit toestel is niet in staat om de methode voor het opnemen van geluid te wijzigen nadat bewegende beelden zijn opgenomen. Als u de bijgeleverde software gebruikt, kan geluid op een schijf worden opgenomen in de [DOLBY]-stand en op een SD-kaart in de [MPEG]-stand.
• Deze functie staat standaard ingesteld op [MPEG].

Opnamestanden en opnameduur

De beeldkwaliteit van de bewegende beelden wijzigen

Selecteer het menu. (→ 136)

[BASIS] → [Opn. stand] → gewenste instelling

■ Harde schijf

	Opnamestand
	XP(Hoge kwaliteit)	SP(Normaal)	LP(Long play)
Capaciteit
60 GB(SDR-H60/SDR-H50)	14 h 27 h 54 h
40 GB(SDR-H40)	9 h 18 h 36 h

Beeldkwaliteit prioritair Opnameduur prioritair

■ SD-kaart

	Opnamestand
	XP(Hoge kwaliteit)	SP(Normaal)	LP(Long play)
Capaciteit
256 MB 3 min	6 min 12 min
512 MB 6 min	12 min 25 min
1 GB	12 min	25 min	50 min
2 GB	25 min	50 min	1 h 40 min
4 GB 50 min	1 h 40 min	3 h 20 min
8 GB 1 h 40 min	3 h 20 min	6 h 40 min
16 GB	3 h 20 min	6 h 40 min	13 h 20 min

Beeldkwaliteit prioritair Opnameduur prioritair

• De opnameduur in de tabel is bij benadering juist.
• Dit toestel neemt op in VBR (Variable Bit Rate). Bij een VBR-opname verandert de bitsnelheid automatisch (hoeveelheid data in een bepaalde tijd) afhankelijk van het onderwerp dat wordt opgenomen. Dit betekent dat de opnameduur korter is als er een opname wordt gemaakt waarin veel beweging is.
• In de volgende gevallen kunnen mozaïekachtige storingen in het weergavebeeld verschijnen.

—Een ingewikkeld patroon op de achtergrond —Als het toestel te snel wordt bewogen —Een snel bewegend onderwerp

(In het bijzonder als het is opgenomen in de [LP]-stand.)

- Als u stilstaande beelden opneemt op de harde schijf of op een SD-kaart, is er minder tijd over voor het opnemen van bewegende beelden.

Open de lensbescherming voordat u het toestel aanzet.

1 Selecteer door aan de standkiezer te draaien en open het lcd-scherm.

2 Selecteer de opnamebestemming via het menu. (→ 136)

3 Druk op de opname start/stopknop.

Het toestel stelt automatisch scherp op het onderwerp dat zich in het midden van het scherm bevindt (als het op automatisch scherpstellen staat).

- Informatie over het aantal op te nemen stilstaande beelden (→ 225)

■ Schermaanduidingen

A Formaat van stilstaande beelden B Gekozen opnamebestemming C Aantal resterende stilstaande beelden Knippert rood als [R 0] wordt weergegeven. D Kwaliteit van stilstaande beelden

■ Scherpe stilstaande beelden opnemen

• Wanneer u met een vergrotingsfactor van 4× of meer op een onderwerp inzoomt, is het moeilijk de lichte trillingen die worden veroorzaakt doordat u het toestel in de hand houdt, te beperken. Zoom bij voorkeur minder sterk in en ga dichter bij het onderwerp staan wanneer u opneemt.
• Houd het toestel bij het opnemen van stilstaande beelden goed vast met uw handen en houd uw armen stil langs uw lichaam zodat u het toestel niet schudt.
• U kunt stabiele, onbewogen opnamen maken met behulp van het statief.

Opnamen maken met het geluid van een sluiter.

Selecteer het menu. (→ 136)

[GEAVANCEERD] → [SLUITEREFFECT] → [AAN]

- De standaardinstelling voor deze functie is [AAN].

Aantal pixels en beeldkwaliteit

■ [Foto formaat]

Selecteer het menu. (→ 136)

[BASIS] → [Foto formaat] → gewenste instelling

Pictogram	Beeldver-houding	Aantal pixels
0.3M	4:3 640×480
0.2M	16:9 640×360

- [Foto formaat] staat standaard op 0.2m Beelden die zijn opgenomen met een beeldverhouding van 16:9 worden aan de zijkanten mogelijk afgesneden als ze worden afgedrukt. Controleer dit vóór het afdrukken.

■ [Foto kwaliteit]

Selecteer het menu. (→ 136)

[BASIS] → [Foto kwaliteit] → gewenste instelling

: Stilstaande beelden worden met een hoge beeldkwaliteit opgenomen. Er wordt voorrang gegeven aan het aantal stilstaande beelden dat wordt opgenomen. Stilstaande beelden worden opgenomen met een normale beeldkwaliteit.

- Als de [Foto kwaliteit] op. ^[1] staat, worden beelden, afhankelijk van de beeldinhoud, mogelijk afgespeeld met een mozaïekachtig patroon.

HDD SD

In-/uitzoomfunctie

SDR-H60:

U kunt optisch inzoomen tot 50x.

SDR-H50/SDR-H40:

U kunt optisch inzoomen tot 42x.

◇Selecteer af door aan de standkiezer te draaien.

Beweeg de zoomknop.

T-kant:

Close-upopname (inzoomen)

W-kant:

Groothoekopname (uitzoomen)

- De zoomsnelheid varieert afhankelijk van de mate waarin het zoomhendeltje wordt verplaatst.

- Als u tijdens het zoomen uw vinger van de zoomknop verwijdert, kan het bedieningsgeluid worden opgenomen. Beweeg de zoomknop stil wanneer u hem weer in zijn oorspronkelijke stand zet.

• Wanneer u een ver onderwerp dichterbij brengt, stelt het toestel scherp op ongeveer 1,3 m of meer.
• Met een zoomvergroting van 1x kan dit toestel scherpstellen op een onderwerp dat zich op een afstand van ongeveer 2 cm van de lens bevindt. (Macrofunctie)
• Bij een hoge zoomsnelheid wordt mogelijk niet goed scherpgesteld op het onderwerp.

Digitale zoomfunctie

Bij een zoomvergroting van meer dan 50x (SDR-H60)/42x (SDR-H50/SDR-H40) wordt de digitale zoom ingeschakeld. De maximale vergroting die met de digitale zoom kan worden bereikt, kan worden gewijzigd.

◇Selecteer door aan de standkiezer te draaien.

Selecteer het menu. (→ 136)

[GEAVANCEERD] → [Digital Zoom] → gewenste instelling

SDR-H60:

[UIT]: alleen optische zoom (tot 50x)

[80x]: tot 80x

[2500x]: tot 2500x

- Als [80x] of [2500x] wordt geselecteerd, wordt het bereik van de digitale zoom tijdens het zoomen in het blauw weergegeven.

SDR-H50/SDR-H40:

[UIT]: alleen optische zoom (tot 42x)

[70x]: tot 70x

[2000x]: tot 2000x

- Als [70x] of [2000x] wordt geselecteerd, wordt het bereik van de digitale zoom tijdens het zoomen in het blauw weergegeven.

• Hoe meer u inzoomt met de digitale zoom, hoe slechter de beeldkwaliteit.
• Deze functie kan niet worden gebruikt in de beeldopnamestand.

Gebruik van de zoommicrofoonfunctie

De zoommicrofoon is gekoppeld aan de zoomfunctie, zodat verre geluiden bij een teleopname en nabije geluiden bij een breedhoekopname duidelijker worden opgenomen.

◇Selecteer door aan de standkiezer te draaien.

Selecteer het menu. (→ 136)

◇Selecteer of door aan de standkiezer te draaien.

Draai het lcd-scherm naar de kant van de lens.

• Het beeld wordt horizontaal gedraaid als in spiegelbeeld. (Het beeld dat wordt opgenomen is echter hetzelfde als een normale opname.)
• Wanneer het lcd-scherm naar de kant van de lens is gedraaid, verschijnt het pictogram niet, ook niet wanneer u op de joystick drukt.
• Op het scherm verschijnen alleen enkele aanduidingen. Draai het lcd-scherm weer in de normale stand en controleer de aanduiding van de waarschuwing/het alarm wanneer [!] verschijnt. (→ 207)

Quick Start

Het toestel gaat ongeveer 2,1 seconden nadat het lcd-scherm weer is geopend terug in de opname-/pauzestand.

• In Quick Start stand-by verbruikt het toestel ongeveer 60% van de stroom die in de opnamepauzestand wordt verbruikt; de opnameduur is dus korter. ◇Selecteer of door aan de standkiezer te draaien.

1 Selecteer het menu. (→ 136)

[INSTELLEN] → [Snel start] → [AAN]

2 Sluit het LCD-beeldscherm terwijl de standkiezer op of staat.

De statusindicator Ⓐ gaat groen knipperen en het toestel gaat in Quick Start-stand-by.

3 Open het LCD-scherm.

De statusindicator A licht rood op en het toestel gaat ongeveer 2,1 seconden nadat het is aangezet in de opnamepauzestand.

• De standaardinstelling staat aan.
• Quick Start-stand-by wordt geannuleerd als
• er ongeveer 5 minuten zijn verstreken
• aan de standkiezer wordt gedraaid
• de batterij uit het toestel wordt genomen of de lichtnetadapter wordt losgemaakt

- In de Quick Start-stand kan het even duren voordat de automatische witbalans is afgesteld als de scène die wordt opgenomen een andere lichtbron heeft dan de laatst opgenomen scène. (Als de kleurennachtstandfunctie wordt gebruikt, wordt de witbalans van de laatst opgenomen scène vastgehouden.)

• In de stand Quick Start verandert de zoomvergroting in 2× en wijkt de beeldgrootte mogelijk af ten opzichte van de beeldgrootte voordat de stand Quick Start werd ingeschakeld.
• Als [SPAARSTAND] (→ 137) op [5 MINUTEN] staat en het toestel gaat automatisch in Quick Start-stand-by, sluit het LCD-scherm dan even en open het weer.

Beeldstabilisatorfunctie

Hiermee wordt het trillen van beelden door een onvaste hand verminderd.

◇ Selecteer 📁 of 📋 door aan de standkiezer te draaien.

Druk op de O.I.S.-knop.

Het pictogram voor de beeldstabilisator [ ] wordt weergegeven.

Beeldstabilisatorfunctie annuleren

Druk nogmaals op de O.I.S.-knop.

• De standaardinstelling staat aan.
• Als u een statief gebruikt, adviseren wij u de beeldstabilisatiefunctie uit te schakelen.
• In de volgende gevallen zal de beeldstabilisatorfunctie het mogelijk niet goed doen. —Wanneer de digitale zoom wordt gebruikt —Wanneer het toestel hevig wordt geschud —Wanneer u een bewegend onderwerp volgt terwijl u het opneemt

HDD SD

Stel de opnamefuncties in met behulp van de bedieningspictogrammen om verschillende effecten aan de opgenomen beelden toe te voegen.

◇Selecteer of door aan de standkiezer te draaien.

1 Als u op de joystick drukt, verschijnen er pictogrammen op het scherm.

• De aanduiding verandert telkens wanneer u de joystick omlaag beweegt.
• De aanduiding verdwijnt zodra u op het midden van de joystick drukt.

2 Selecteer een pictogram met de joystick.

De functie annuleren

Selecteer het pictogram opnieuw.

Bedieningspictogrammen

Tegenlichtcompensatie/Fade/Hulpstand/Nachtkleurenstand/Stand soft skin/PRE-REC (SDR-H60/SDR-H50)/Zelfontspanner

Video-opnamestand

* PRE-REC wordt alleen weergegeven als [KIES MEDIUM] op [SD-KAART] staat. - De grijze bedieningspictogrammen worden niet weergegeven tijdens het opnemen.

	Tegenlicht-compensatie	Fade Hulpstand
SDR-H60SDR-H50	Nachtkleurenstand Stand soft skin PRE-REC		* (SDR-H60/SDR-H50)
SDR-H4022NEXT

* PRE-REC wordt alleen weergegeven als [KIES MEDIUM] op [SD-KAART] staat. - De grijze bedieningspictogrammen worden niet weergegeven tijdens het opnemen.

• De tegenlichtcompensatie- en de zelftimerfuncties worden geannuleerd zodra u het toestel uitzet of de standkiezer gebruikt.
• De fadefunctie wordt uitgeschakeld wanneer u het toestel uitschakelt.

—het toestel uit wordt gezet —de instelknop wordt gebruikt —het klepje van de SD-kaartgleuf wordt geopend —de batterij wordt verwijderd of de AC-adapter wordt uitgenomen —de MENU-knop wordt ingedrukt -ongeveer 3 uur zijn verstreken

— het toestel wordt uitgeschakeld — de instelknop wordt gebruikt — het klepje van de SD-kaartgleuf wordt geopend — de batterij wordt verwijderd of de AC-adapter wordt uitgenomen — de MENU-knop wordt ingedrukt — er zijn ongeveer 3 uur verstreken

De tegenlichtcompensatiefunctie wordt geannuleerd zodra u het toestel uitzet of zodra u de standkiezer bedient.

	Tegenlicht-compensatie	Zelfontspanner Hulpstand
	Stand soft skin

• De zelfontspannerfunctie wordt geannuleerd zodra u het toestel uitzet.
• De zelfontspannerfunctie wordt geannuleerd zodra u het toestel uitzet.

Functie Effect
Tegenlicht-compensatie	Hiermee wordt het beeld lichter gemaakt om te voorkomen dat een onderwerp met tegenlicht donker wordt weergegeven.
Fade	Het beeld/geluid wordt geleidelijk weergegeven vanaf het moment dat u begint met opnemen. (Fade in)Het beeld/geluid verdwijnt geleidelijk vanaf het moment dat u het opnemen onderbreekt. (Fade out)Zodra het beeld/geluid volledig verdwenen is, wordt het opnemen gestopt en wordt de fade-instelling geannuleerd.Kleur voor fade in/out selecterenSelecteer het menu. (→ 136)[GEAVANCEERD] → [FADE KLEUR] → [WIT] of [ZWART]
Hulpstand	Hier worden de opnamefuncties toegelicht. (Alleen voor pictogrammen die kunnen worden geselecteerd in de automatische stand)Selecteer het gewenste pictogram met de joystick om een toelichting op het scherm weer te geven.Hulpstand afsluitenDruk op de MENU-knop of selecteer [EXIT].
	Hiermee kunt u gekleurde onderwerpen in een donkere omgeving laten afsteken tegen de achtergrond.Minimaal benodigde belichting: ongeveer 2 lxZet dit toestel op een statief zodat u zonder trillingen kunt opnemen.Als het scherpstellen moeilijk gaat, stelt u handmatig scherp. (→ 158)
	Deze stand maakt de huidtinten aantrekkelijker door ze zachter te doen voorkomen.Deze functie werkt beter wanneer u de bovenste helft van een persoon van dichtbij opneemt.
PRE-REC(SDR-H60/SDR-H50)SD	Hiermee is het mogelijk de beelden en het geluid op te nemen ongeveer 3 seconden voordat op de start-stopknop wordt gedrukt. Het pictogram [PWERE] op het scherm afgebeeld en het toestel neemt continu beelden op gedurende ongeveer 3 seconden in het interne geheugen en verwijder ze daarna.Richt dit op het onderwerp en zorg dat het exact wordt gepositioneerd.Druk op de opname start/stopknop om de opname te starten.Het beeld en geluid zijn gedurende ongeveer 3 seconden opgenomen voordat u op de knop opname starten/stoppen drukte.Er klinkt geen signaal.Zodra de opname wordt gestart, wordt de PRE-REC instelling opgeheven.
Zelfontspanner	Hiermee kunt u stilstaande beelden met behulp van de timer opnemen. Gebruik deze functie als u zelf op de opname wilt staan.Druk op de knop opname starten/stoppen, het symbool [💡] zal ongeveer 10 seconden knipperen voordat het stilstaande beeld wordt opgenomen.Na de opname wordt de zelftimer geannuleerd.De timer voor het einde stoppenDruk op de MENU-knop. (De zelftimer wordt geannuleerd.)

- De miniatuurweergaven van scènes die zijn opgenomen met fade worden zwart (of wit).

- De miniatuurweergaven van scènes die zijn opgenomen met fade worden zwart (of wit).

Hulpstand:

• U kunt geen functies instellen wanneer de hulpstand wordt gebruikt.
• U kunt geen bewegende en stilstaande beelden opnemen wanneer de hulpstand wordt gebruikt.

Nachtkleurenstand:

• In de opgenomen scène lijkt het alsof er frames ontbreken.
• Met de nachtkleurenstand doet de CCD er ongeveer 25× langer over dan normaal om het signaal te laden, waardoor donkere scènes licht kunnen worden opgenomen. U kunt daarom heldere stippen zien die u anders niet ziet, maar dit is geen defect.
• Als deze stand wordt ingesteld in een lichte omgeving, wordt het scherm mogelijk gedurende enkele tijd dof.

Stand soft skin:

• Als de achtergrond of een ander voorwerp in de scène ook kleuren bevat die gelijken op huidtinten, worden zij ook zachter weergegeven.
• Het effect is misschien niet zo duidelijk als de helderheid te laag is.

- Wanneer u een persoon in de verte opneemt, is het gelaat misschien niet duidelijk zichtbaar. Annuleer in dit geval de stand soft skin of zoom in op het gelaat.

PREC PRE-REC:

• Het is niet mogelijk PRE-REC te kiezen als de resterende opnametijd voor video's minder dan 1 minuut is.
• Bewegende beelden die zijn genomen 3 seconden voordat de knop opname starten/stoppen werd ingedrukt, kunnen niet worden opgenomen als het opnemen binnen minder dan 3 seconden na het instellen van PRE-REC wordt gestart of als het PRE-REC-lampje binnen ongeveer 3 seconden na het starten van de Quick Start-bewerking begint te knipperen.
• Als u op de knop opname starten/stoppen drukt, kan het beeld trillen en kan het geluid van de knopbediening worden opgenomen.
• De miniatuurweergave van de scènes die met behulp van de PRE-REC-functie zijn opgenomen, zal de eerste weergave van de daadwerkelijk opgenomen scènes zijn.
• De datum die wordt weergegeven voor scènes die met behulp van de PRE-REC-functie zijn opgenomen, zal de datum zijn waarop de knop starten/stoppen wordt ingedrukt. Daardoor kan er tijdens het weergeven van miniatuurweergaven of tijdens het afspelen een andere datum worden weergegeven dan de datum waarop het opnemen daadwerkelijk werd gestart.

HDD SD

Menu's

Richtlijn/Beeldverhouding/Windruisreductie/Automatische langzame sluiter

◇Selecteer of door aan de standkiezer te draaien.

Functie Effect/Instellingswijze
Richtlijnfunctie	Met behulp van de richtlijnen die op het scherm worden weergegeven, kunt u tijdens het opnemen controleren of het beeld waterpas is.Selecteer het menu. (→ 136)[BASIS] → [RICHTLIJNEN] → [AAN]Selecteer [UIT] om de functie te annuleren.
Beeldverhouding(Alleen wanneer de standkiezer op staat.)	Hiermee kunt u beelden opnemen die compatibel zijn met breedbeeld-tv's (16:9) en gewone tv's (4:3).Selecteer het menu. (→ 136)[BASIS] → [ASPECT] → [16:9] of [4:3]De standaardinstelling is [16:9].
Windruisreductie-functie(Alleen wanneer de standkiezer op staat.)	Hiermee wordt de windruis die door de microfoon wordt opgepikt verminderd.Selecteer het menu. (→ 136)[GEAVANCEERD] → [Windruis uit] → [AAN]De standaardinstelling is [AAN].Selecteer [UIT] om de functie te annuleren.
Automatische langzame-sluitenstand.	U kunt in een donkere omgeving toch heldere opnamen maken door de sluitertijd te vertragen.Selecteer het menu. (→ 136)[GEAVANCEERD] → [SLTR AUT. LANG.] → [AAN]De standaardinstelling is [AAN].Selecteer [UIT] om de functie te annuleren.

Richtlijnfunctie:

• De richtlijnen verschijnen niet op de werkelijk opgenomen beelden.
• De richtlijnen worden niet weergegeven terwijl het lcd-scherm naar voren wordt gedraaid om uzelf op te nemen.

Windruisreductiefunctie:

- De windruisreductie hangt af van de windkracht. (Als u deze functie inschakelt bij een sterke wind, kan het stereo-effect ook

worden beperkt. Het stereo-effect wordt weer beter zodra de wind afneemt.)

Automatische langzame-sluiterstand:

• Door de automatische langzame-sluitertijdstand te selecteren verandert de langzaamste sluitertijd van 1/50 in 1/25.
• Bij een sluitertijd van 1/25 lijken er mogelijk beeldjes op het scherm te ontbreken en ziet u mogelijk nabeelden.
• Als de scène vrij donker is of weinig contrast heeft, krijgt u het onderwerp mogelijk niet scherp.

Bij elke druk op de MANUAL AF/MF-knop:

① Handmatige stand

Het pictogram op de afbeelding wordt weergegeven.

WB Witbalans

IRIS Diafragmaregeling

SHTR Sluitertijd

De aanduiding voor handmatig scherpstellen [MF] en het pictogram in de afbeelding verschijnen.

MF MF handmatig scherpstellen

◇Selecteer of door aan de standkiezer te draaien.

Druk op de MANUAL AF/MF-knop.

Scènestand

Wanneer u beelden in verschillende omstandigheden opneemt, stelt deze stand automatisch de optimale sluitertijd en lensopening in.

1 Selecteer de handmatige stand. (→ 156)

2 Selecteer het menu. (→ 136)

Pictogram	Stand/Opnameomstandigheden
	SportOm sportscènes of scènes met snelle bewegingen op te nemen
	PortretOm personen te laten opvallen tegen de achtergrond
	Weinig lichtOm de scène op een donkere plaats helderder te maken
	SpotlightOm een onderwerp onder een spotlight er beter te laten uitzien
	Surf & sneeuwOm beelden op een heldere plaats, zoals een skipiste of het strand, op te nemen

Scènestandfunctie annuleren

- U kunt de scènestandfunctie ook annuleren door op de AUTO-knop te drukken.

Sportstand

• Voor de slow-motionweergave of het pauzeren van opgenomen beelden helpt deze stand de trillingen van de camera te beperken.
• Tijdens de normale weergave zullen de bewegingen in het beeld er misschien niet zo vloeiend uitzien.
• Vermijd opnamen bij het licht van tl-lampen, kwiklampen of natriumlampen omdat de kleur en de helderheid van het weergavebeeld kunnen veranderen.
• Er worden mogelijk verticale lichtstrepen weergegeven als u een onderwerp opneemt dat met fel licht wordt beschenen of als u een sterk reflecterend onderwerp opneemt.
• Als het niet helder genoeg is, kunt u de sportstand niet gebruiken. Het [ ]-pictogram knippert.
• Als u deze stand binnenshuis gebruikt, kunnen er beeldtrillingen ontstaan.

Portretstand

- Als deze stand binnen wordt gebruikt, gaat het scherm mogelijk flikkeren. Zet de scènestand in dat geval op [UIT].

Weinig licht-stand

- Soms kunnen heel donkere scènes niet met veel detail worden opgenomen.

Spotlightstand

- Als het onderwerp dat wordt opgenomen heel licht is, wordt het onderwerp mogelijk dof en wordt de omgeving mogelijk heel donker weergegeven.

Surf & sneeuw-stand

- Als het onderwerp zeer licht is, wordt de opname mogelijk dof.

Als de omstandigheden automatisch scherpstellen moeilijk maken, stel dan handmatig scherp.

1 Selecteer de handmatige scherpstelstand. (→ 156)

2 Stel scherp op het onderwerp met behulp van de joystick.

Automatisch scherpstellen weer inschakelen Druk nogmaals op de MANUAL AF/MF-knop.

- U kunt ook teruggaan naar automatisch scherpstellen door op de AUTO-knop te drukken.

Witbalans

Afhankelijk van de scène of de belichting zal de automatische witbalansfunctie de natuurlijke kleuren niet weergeven. In dat geval kunt u de witbalans handmatig regelen.

1 Selecteer de handmatige stand. (→ 156)

3 Selecteer de witbalansstand met de joystick.

Pictogram	Stand/Opnameomstandigheden
AWB	Automatische witbalansregeling
[48X0]	Binnenshuisstand (opnemen onder gloeilampen)Gloeilampen, halogeenlampen
[4800]	BuitenshuisstandBuiten onder een heldere hemel
[X6HT]	Handmatige regelstandKwiklampen, natriumlampen, sommige tl-lampenLichten die worden gebruikt bij huwelijksfeesten in hotels, podiumlichten in het theaterZonsopgang, zonsondergang, enz.

Automatisch scherpstellen weer inschakelen Zet de witbalansstand op [AWB

- U kunt ook teruggaan naar automatisch afstellen door op de AUTO-knop te drukken.

De witbalans handmatig instellen

1 Selecteer [ ] met de joystick en vul het scherm met een wit voorwerp.

De instelling is voltooid als het symbool [ˌɒz] ophoudt met knipperen.

- Als het symbool blijft knipperen, kan de witbalans niet worden ingesteld omdat het te donker is. Gebruik in dat geval de automatische witbalans.

■ Witbalanssensor A

De sensor van de witbalans detecteert het type van de lichtbron tijdens de opname.

Dek de sensor van de witbalans niet af tijdens de opname, of de functie zal niet goed werken.

- Als het toestel wordt aangezet terwijl de lensbescherming nog gesloten is, werkt de automatische witbalansregeling mogelijk niet juist. Open eerst de lensbescherming voordat u het toestel aanzet.

- Als het symbool knippert, wordt de eerder afgestelde handmatige witbalans bewaard. Telkens als de opnameomstandigheden veranderen moet u de witbalans opnieuw instellen zodat deze steeds juist is afgesteld.

- Wanneer u zowel de witbalans als de diafragma/gain-waarde instelt, moet u eerst de witbalans regelen.

Handmatige instelling sluitertijd/lensopening

SHTR Sluitertijd:

Deze moet worden afgesteld voor het opnemen van onderwerpen die zich snel voortbewegen.

IRIS Diafragma:

Verander dit wanneer het scherm te helder of te donker is.

1 Selecteer de handmatige stand. (→ 156)

2 Selecteer [Rof[] met de joystick.

3 Regel de instellingen met de joystick.

A Sluitertijd:

1/25 tot 1/8000

1/25 tot 1/500

- Een sluitertijd dicht bij 1/8000 is sneller.

- Als [SLTR AUT. LANG.] op [UIT] staat, is de langzaamste sluitertijd 1/50.

B Diafragma/gain-waarde: SDR-H60

CLOSE → (F16 tot F2.2) → OPEN → (0dB tot 18dB)

SDR-H50/SDR-H40

CLOSE → (F16 tot F2.0) → OPEN → (0dB tot 18dB)

- Hoe dichter de waarde [CLOSE] nadert, hoe donkerder het beeld.

• Hoe dichter de waarde [18dB] nadert, hoe lichter het beeld.
• Wanneer de diafragmawaarde op helderder dan [OPEN] wordt geregeld, verandert ze in de gain-waarde.

Automatische regeling weer inschakelen

Druk op de AUTO-knop.

- Wanneer u zowel de sluitertijd als de diafragma/gain-waarde instelt, moet u eerst de sluitertijd instellen, en dan pas de diafragma/gain-waarde.

■ Handmatige instelling sluitertijd

• Vermijd opnamen bij het licht van tl-lampen, kwiklampen of natriumlampen omdat de kleur en de helderheid van het weergavebeeld kunnen veranderen.
• Als u de sluitertijd handmatig verhoogt, neemt de ruis op het scherm mogelijk toe.
• U ziet mogelijk heldere verticale lijnen in het weergavebeeld van een helder of een sterk reflecterend onderwerp, maar dit is geen defect.
• Tijdens de normale weergave zullen de bewegingen in het beeld er misschien niet zo vloeiend uitzien.
• Wanneer u in een heel heldere plaats opneemt, kan het scherm van kleur veranderen of knipperen. Stel de sluitertijd in dat geval handmatig in op [1/50] of [1/100].

■ Handmatige diafragma/gain-regeling

- Als de gain-waarde wordt verhoogd, verschijnen ook meer storingen in het beeld.

- Afhankelijk van de zoomwaarde, worden sommige diafragmawaarden niet weergegeven.

Voorbereiding

Opnemen

Afspelen

Met een pc

Overige

162 Afspelen

167 Bewerken

179 Mediabeheer

180 Met andere apparaten

HDD SD

▶/II: Afspelen/Onderbreken : Afspelen overslaan (achteruit) ▶▶I: Afspelen overslaan (vooruit) ■: Afspelen stoppen en miniatuurweergaven tonen.

1 Selecteer door aan de standkiezer te draaien. 2 Selecteer het afspeelmedium via het menu. (→ 136)

A Scènenummer (Paginanummer: Als [I/II wordt geselecteerd.)

De geselecteerde scène wordt afgespeeld en het bedieningspictogram wordt automatisch weergegeven op het scherm.

4 Selecteer de afspeelhandeling met de joystick.

• Selecteer [ ]/[ ] en druk op de joystick.
• Als u de joystick naar links of naar rechts beweegt en hem daar vasthoudt, kunt u snel door de pagina's bladeren. Het scherm blijft gelijk, maar de scènenummers of paginanummers veranderen wel. Laat de joystick los zodra u de pagina met de scène die u wilt weergeven hebt bereikt.
• Alleen tijdens normaal afspelen wordt geluid weergegeven.
• Als de scène met te weinig tijd is opgenomen, kan de scène mogelijk niet worden afgespeeld.
• Wanneer een scène wordt weergegeven als [0] in de miniatuurweergave, kan ze niet worden afgespeeld.
• Als de video-afspeelstand is ingeschakeld, gaat het toestel niet uit, ook niet als het lcd-scherm wordt gesloten.
• Als u bewegende beelden die met een ander apparaat op een SD-kaart zijn opgenomen, op dit toestel afspeelt, of als u bewegende beelden die met dit toestel op een SD-kaart zijn opgenomen, op een ander apparaat afspeelt, is de beeldkwaliteit mogelijk slechter of kunnen de beelden mogelijk helemaal niet worden afgespeeld. (Het bericht "KAN NIET SPELEN" wordt weergegeven.)
• Als u bewegende beelden afspeelt die met andere apparaten op een SD-kaart zijn opgenomen, kan de tijd die wordt weergegeven, afwijken van de opnameduur en kan het even duren voordat het scherm met miniatuurweergaven wordt weergegeven.
• De opnameduur wordt niet op het scherm weergegeven wanneer u scènes afspeelt die met andere apparaten op een SD-kaart zijn opgenomen.

De afspeelsnelheid veranderen

- U gaat terug naar normaal afspelen door de joystick omhoog te bewegen.

■ Snel vooruitgaan/snel achteruitgaan Beweeg de joystick tijdens het afspelen naar links of naar rechts en houd hem daar vast totdat de beelden snel vooruit/achteruit worden afgespeeld.

- Beweeg de joystick opnieuw om de snelheid te verhogen.

■ Slow-motionweergave

1 Afspelen onderbreken.

2 Beweeg de joystick naar links of naar rechts en houd hem daar vast.

■ Beeldje-voor-beeldjeweergave

1 Afspelen onderbreken.

2 Beweeg de joystick naar links of naar rechts.

Het volume van de luidspreker tijdens het afspelen regelen

Beweeg het volumeschuifje.

Naar “+”: het volume gaat omhoog Naar “−”: het volume gaat omlaag

Vorige weergave hervatten

Selecteer het menu. (→ 136)

[INSTELLEN] → [HERH AFSP.] → [AAN]

Als de weergave van een film is gestopt, verschijnt [R] op de miniatuurweergave van de gestopte scène.

De hervatfunctie annuleren

Zet [HERH AFSP.] op [UIT].

- De in het geheugen bewaarde hervatpositie wordt gewist als u de scènes gaat bewerken enz.

Films op datum afspelen Een afspeellijst afspelen

Scènes die op dezelfde dag zijn opgenomen, kunnen achter elkaar worden afgespeeld.

1 Selecteer (DATUM) en druk op de joystick.

2 Selecteer de afspeeldatum en druk op de joystick.

(Als u bewegende beelden afspeelt die op de harde schijf staan)

Een andere datum selecteren

Selecteer (DATUM) en druk op de joystick. Teruggaan naar het scherm waarop alle scènes worden weergegeven

Selecteer (AVOL WEERG) en druk op de joystick.

- Scènes die op dezelfde dag zijn opgenomen, worden toch afzonderlijk gegroepeerd als het aantal scènes hoger is dan 99.

Nieuwe afspeellijst samenstellen (→ 172)

HDD

1 Selecteer PL (AFSPEELLIJST) en druk op de joystick.

2 Selecteer de afspeellijst die u wilt afspelen en druk op de joystick.

Andere afspeellijst kiezen

Selecteer (RAFSPEELLIJST) en druk op de joystick.

Teruggaan naar het scherm waarop de oorspronkelijke scènes worden weergegeven

Selecteer (AVOL WEERG) en druk op de joystick.

HDD SD

▶/II: Diavoorstelling starten/onderbreken. ◀◀: Het vorige beeld afspelen. ▶: Het volgende beeld afspelen. ■: Afspelen stoppen en miniatuurweergaven tonen.

1 Selecteer door aan de standkiezer te draaien. 2 Selecteer het afspeelmedium via het menu. (→ 136)

3 Selecteer het bestand dat u wilt afspelen en druk op de joystick.

A Bestandsnummer (Paginanummer: Als [I/Wordt geselecteerd.)

- Het selecteren van pagina's gaat op dezelfde wijze als bij het afspelen van bewegende beelden. (→ 162)

Het geselecteerde bestand wordt afgespeeld en het bedieningspictogram wordt automatisch op het scherm weergegeven.

4 Selecteer de afspeelhandeling met de joystick.

■ Informatie over de compatibiliteit van stilstaande beelden

• Dit toestel voldoet aan de DCF-norm (Design rule for Camera File system) van de JEITA (Japan Electronics and Information Technology Industries Association).
• Het bestandsformaat dat door dit toestel wordt ondersteund is JPEG. (Niet alle JPEG-geformatteerde bestanden worden afgespeeld.)
• Als een bestand wordt weergegeven dat niet aan de norm voldoet, zal het map-/bestandsnummer mogelijk niet verschijnen.
• Dit toestel zal data die gemaakt zijn met een ander product misschien slecht of niet weergeven, en een ander product zal data die met dit toestel zijn opgenomen misschien slecht of niet weergeven.
• Zorg ervoor dat u het klepje van de SD-kaartgleuf niet opent en dat u de SD-kaart niet uit het toestel neemt terwijl dit toestel toegang verkrijgt tot de SD-kaart (het lampje toegang SD-kaart brandt).
• Verander de stand van de standkiezer niet tijdens de diapresentatie.
• Het weergeven van het bestand neemt tijd in beslag, hoe lang het duurt is afhankelijk van het aantal pixels waaruit het bestand bestaat.
• Als een scène op het scherm met miniatuurweergaven als [1] wordt weergegeven, kan hij niet worden afgespeeld.
• Als u stilstaande beelden afspeelt die met andere apparaten op een SD-kaart zijn opgenomen, kan de tijd die wordt weergegeven, afwijken van de opnameduur en kan het even duren voordat het scherm met miniatuurweergaven wordt weergegeven.
• Als de stand voor het afspelen van beelden is ingeschakeld, gaat het toestel niet uit, ook niet als het lcd-scherm wordt gesloten.

HDD SD

Belangrijk:

Verwijderde scènes/bestanden kunnen niet worden hersteld.

◇Scènes met bewegende beelden verwijderen: Zet de standkiezer op ◇Bestanden met stilstaande beelden verwijderen: Zet de standkiezer op ◇Selecteer [HDD] of [SD-KAART] in [KIES MEDIUM]. - Een ongewenst deel van een scène kunt u verwijderen met behulp van de SPLITS&VERW-functie. (→ 170)

Scènes/bestanden één voor één verwijderen

1 Druk tijdens het afspelen op de -knop. 2 Als het bevestigingsbericht wordt weergegeven, selecteer [JA] en druk op de joystick.

Meerdere scènes/bestanden verwijderen

1 Druk op de knop in het scherm met de miniatuurweergaven. 2 Selecteer [KIES] of [ALLES] en druk op de joystick.

(Alleen als [ALLES] is geselecteerd)

• Alle scènes/bestanden op de harde schijf of op de SD-kaart worden verwijderd, met uitzondering van de vergrendelde scènes/bestanden. Ga naar stap 5.
• Als u een datum selecteert tijdens het afspelen van bewegende beelden, worden alle scènes op de geselecteerde datum verwijderd.

3 (Alleen als [KIES] is geselecteerd in stap 2) Selecteer de scène/het bestand dat u wilt verwijderen en druk op de joystick.

Er verschijnt een rood kader rondom de geselecteerde scène/het geselecteerde bestand.

• Druk nogmaals op de joystick om de selectie van de scène/het bestand ongedaan te maken.
• Er kunnen tot 50 scènes/bestanden worden geselecteerd om te worden verwijderd.

4 (Alleen als [KIES] is geselecteerd in stap 2) Druk op de knop 📋

5 Als het bevestigingsbericht wordt weergegeven, selecteer [JA] en druk op de joystick.

(Alleen als [KIES] is geselecteerd in stap 2) Doorgaan met het verwijderen van andere scènes/bestanden

Herhaal de stappen 3 tot 5.

Bewerking beëindigen Druk op de MENU-knop.

• U kunt scènes/bestanden ook verwijderen via het menu. Selecteer [EDIT SCÈNE] of [BEELDINST.] → [VERWIJD.].
• Met [ALLES] kan het verwijderen enige tijd in beslag nemen als er veel scènes/bestanden zijn.

De gekopieerde scènes tezamen verwijderen

Scènes die met de dvd-brander of met de bijgeleverde software (DVD KOPIE-functie) naar een schijf zijn gekopieerd, kunnen als groep worden verwijderd.

Het pictogram 'Gekopieerd' wordt na het kopiëren op het scherm met miniatuurweergaven weergegeven. (→ 183, 201)

1 Selecteer het menu. (→ 136)

[EDIT SCÈNE] → [VERWIJD.] → [GEKOPIEERD]

2 Als het bevestigingsbericht wordt weergegeven, selecteert u [JA] en drukt u vervolgens op de joystick.

- De vergrendelde scènes of scènes waarin gekopieerde informatie is beschadigd, kunnen niet worden verwijderd.

■ Opmerkingen ten aanzien van het verwijderen van scènes/bestanden

• Schakel het toestel niet uit terwijl bestanden worden gewist.
• Voor het verwijderen van scènes/bestanden hebt u een voldoende opgeladen batterij of de lichtnetadapter nodig.
• Open het klepje van de SD-kaartgleuf niet en neem de SD-kaart niet uit het toestel terwijl er scènes/bestanden die op de SD-kaart zijn opgenomen, worden verwijderd. Het wissen zal anders worden afgebroken.
• Als u bestanden met de DCF-norm wist, worden alle data van de bestanden gewist.
• Als u bestanden met stilstaande beelden die met andere producten zijn opgenomen op een SD-kaart, verwijdert, wordt een bestand met stilstaande beelden (geen JPEG-bestand) dat niet op dit toestel kan worden afgespeeld, mogelijk gewist.
• Als een stilstaand beeld met behulp van een pc of andere apparatuur naar een SD-kaart wordt gekopieerd, wordt het mogelijk niet weergegeven op het scherm van het toestel. Het beeld wordt in dat geval niet verwijderd.

◇Selecteer door aan de standkiezer te draaien.

Functie Bedieningswijze

Bewegende beelden vergrendelen

HDD SD

Hiermee wordt voorkomen dat scènes van stilstaande beelden per ongeluk worden verwijderd. (Vergeet echter niet dat als een medium wordt geformatteerd, alle data op dat medium wordt gewist.)

[Wordt weergegeven en de geselecteerde scène wordt vergrendeld.

• Druk opnieuw op de joystick om het bestand te ontgrendelen.
• U kunt meerdere scènes na elkaar selecteren.

Instellingen beëindigen

Druk op de MENU-knop.

Een scène splitsen om deze te verwijderen

HDD

Hiermee worden de opgenomen scènes in tweeën gesplitst en wordt de eerste helft of de laatste helft verwijderd.

3 Als u het punt bereikt waar u de scène wilt splitsen, selecteert u [ ] met de joystick.

• Beweeg de joystick naar links of naar rechts om snel vooruit/achteruit af te spelen.
• Met slow-motionweergave of beeldje-voor-beeldjeweergave kunt u gemakkelijk het punt zoeken waarop u de scène in tweeën wilt splitsen. (→ 163)

4 Selecteer de helft die u wilt verwijderen en druk op de joystick.

Zie volgende pagina.

Functie Bedieningswijze

Een scène splitsen om deze te verwijderen (vervolg)

5 Selecteer [JA] en druk op de joystick om het gedeelte dat u wilt verwijderen af te spelen.

- Als u [NEE] selecteert, wordt het bevestigingsbericht weergegeven. Ga naar stap 6.

Zodra u het afspelen beëindigt, wordt het bevestigingsbericht weergegeven.

6 Selecteer [JA] en druk op de joystick.

Doorgaan met het splitsen en verwijderen van andere scènes: Herhaal de stappen 2 tot 6.

Bewerking beëindigen

Druk op de MENU-knop.

• Scènes met een korte opnameduur kunnen niet worden gesplitst en verwijderd. De resterende scènes moeten 3 seconden of langer duren.
• U kunt de scène niet helemaal aan het begin of helemaal aan het einde splitsen.
• Als een scène die met behulp van de functie SPLITS&VERW is gesplitst en verwijderd, met behulp van de dvd-brander of de bijgeleverde software naar een schijf wordt gekopieerd en dan wordt afgespeeld op een ander toestel, wordt mogelijk maximaal ongeveer 1 seconde van het verwijderde gedeelte afgespeeld.
• Als een scène met (pictogram 'Gekopieerd') wordt gesplitst en verwijderd, wordt de gekopieerde informatie ook gewist. (→ 183)
• Het punt waar de scène uiteindelijk wordt gesplitst, kan iets afwijken van het eerder bepaalde punt.

U kunt een afspeellijst maken door uw favoriete opnamen samen te nemen.

Een afspeellijst komt niet tot stand door het kopiëren van data en neemt daarom zeer weinig hardeschijfruimte in beslag.

- De oorspronkelijke scènes worden niet aangetast door het maken of verwijderen van afspeellijsten. De oorspronkelijke scènes worden niet aangetast door het bewerken van scènes op een afspeellijst.

• U kunt alleen een afspeellijst maken op de harde schijf. U kunt geen afspeellijst maken op een SD-kaart.
• Maximum aantal afspeellijsten op de harde schijf: 4 Maximum aantal scènes in afspeellijsten op de harde schijf: 99
• Als oorspronkelijke scènes worden verwijderd, wordt het gedeelte van afspeellijsten waarin deze scènes voorkomt, ook verwijderd.

Nieuwe afspeellijst samenstellen

◇Selecteer door aan de standkiezer te draaien. ◇Selecteer [HDD] in [KIES MEDIUM]. 1 Selecteer (AFSPEELLIJST) en druk op de joystick.

2 Selecteer [Samenstellen] en druk op de joystick.

3 Selecteer de scène die u aan de afspeellijst wilt toevoegen en druk op de joystick.

Rond de geselecteerde scène verschijnt een rood kader.

• Druk nogmaals op de joystick om de selectie van de scène ongedaan te maken.
• Er kunnen tot 50 scènes worden geselecteerd en toegevoegd.
• De scènes komen in de afspeellijst terecht in de volgorde waarin ze werden geselecteerd.

4 Druk op de MENU-knop.

5 Als het bevestigingsbericht wordt weergegeven, selecteert u [JA] en drukt u op de joystick.

Afspeellijst bewerken

Scènes in een afspeellijst bewerken heeft geen invloed op de oorspronkelijke scènes.

◇Selecteer door aan de standkiezer te draaien. ◇Selecteer [HDD] in [KIES MEDIUM]. 1 Selecteer (AFSPEELLIJST) en druk op de joystick.

2 Selecteer de afspeellijst die u wilt bewerken en druk op de joystick.

Functie Bedieningswijze

Scènes verwijderen

Het verwijderen van scènes in een afspeellijst gaat op dezelfde wijze als “Scènes/bestanden verwijderen”. (→ 167)De oorspronkelijke scènes worden niet aangetast als scènes uit een afspeellijst worden verwijderd.Als [ALLES] wordt geselecteerd, wordt de geselecteerde afspeellijst verwijderd.U kunt een scènes in een afspeellijst ook verwijderen via het menu. Selecteer [EDIT LIJST] → [VERWIJD].Scènes uit een afspeellijst wissen maakt geen ruimte vrij voor extra opnames.De afspeellijst zelf wordt verwijderd als u alle scènes uit de lijst verwijdert.Wanneer u een afspeellijst verwijdert, verandert de nummering van de volgende afspeellijsten.

Functie Bedieningswijze

Scènes toevoegen aan afspeellijst

Er kunnen scènes aan de gemaakte afspeellijst worden toegevoegd.

Selecteer het menu. (→ 136)

De vervolgstappen zijn dezelfde als stap 3 tot 5 in "Nieuwe afspeellijst samenstellen". (→ 172)

Scènes binnen een afspeellijst verplaatsen

De volgorde van scènes in de afspeellijst kan worden gewijzigd door de scènes te verplaatsen.

1 Selecteer het menu. (→ 136)

2 Selecteer de scène die u wilt verplaatsen en druk dan op de joystick.

Rond de geselecteerde scène verschijnt een rood kader, en een gele balk geeft de plaats aan waar ze zal worden ingevoegd.

3 Selecteer de plaats waar u de scène wilt invoegen en druk dan op de joystick.

Meer scènes verplaatsen in de afspeellijst

Herhaal de stappen 2 tot 3.

Bewerking beëindigen

Druk op de MENU-knop.

◇Selecteer door aan de standkiezer te draaien.

Functie Bedieningswijze

Stilstaande beelden vergrendelen

HDD SD

Hiermee kunt u voorkomen dat bestanden van stilstaande beelden per ongeluk worden gewist.

(Vergeet echter niet dat als een medium wordt geformatteerd, alle data op dat medium wordt gewist.)

2 Selecteer het bestand dat u wilt beveiligen, en druk dan op de joystick.

[Wordt weergegeven en het geselecteerde bestand wordt vergrendeld.

• Druk opnieuw op de joystick om het bestand te ontgrendelen. U kunt meerdere bestanden na elkaar selecteren.

Instellingen beëindigen

Druk op de MENU-knop.

DPOF-instelling SD

Hiermee kunnen de afdrukgegevens naar geselecteerde stilstaande beelden worden geschreven.

Wat is DPOF?

DPOF Met het formaat (Digital Print Order Format) kunnen gebruikers van een digitale camera bepalen welke beelden die zijn vastgelegd op de SD-kaart moeten worden afgedrukt met informatie over het aantal afdrukken dat zij willen maken. (Let op: Niet alle commerciële afdrukcentrales ondersteunen deze mogelijkheid op dit moment.)

Selecteer het bestand dat u wilt instellen, en druk dan op de joystick.

Selecteer het aantal afdrukken en druk op de joystick.

• Stel het aantal afdrukken in op [0] om de instelling te annuleren. U kunt meerdere bestanden na elkaar selecteren.

Instellingen beëindigen

Druk op de MENU-knop.

Alle DPOF-instellingen annuleren

Selecteer [BEELDINST.] → [DPOF Inst.] → [Alles annul.].

• De DPOF-instelling is mogelijk voor maximaal 999 bestanden.
• Dit toestel zal de DPOF-instellingen van een ander toestel misschien niet herkennen. Voer de DPOF-instellingen uit met dit toestel.
• U kunt de opnamedatum niet toevoegen aan beelden die worden afgedrukt met de DPOF-instellingen.

Bestanden met stilstaande beelden kopiëren

HDD SD

Hiermee kunnen bestanden met stilstaande beelden van de harde schijf naar een SD-kaart of vice versa worden gekopieerd.

1 Selecteer het menu. (→ 136) [BEELDINST.] → [KOPIËREN] 2 Selecteer de gewenste taal en druk op de joystick.

: van de harde schijf naar een SD-kaart kopiëren

: van een SD-kaart naar de harde schijf kopiëren

3 Selecteer [GESEL.] of [ALLES] en druk op de joystick.

• Zodra [ALLES] wordt geselecteerd, worden alle bestanden met stilstaande beelden op de harde schijf of op de SD-kaart gekopieerd. Ga naar stap 6. 4 (Alleen als [GESEL.] is geselecteerd in stap 3) Selecteer het bestand dat u wilt kopiëren en druk op de joystick.

Rond het geselecteerde bestand verschijnt een rood kader.

• Druk nogmaals op de joystick om de selectie van de scène ongedaan te maken.
• Er kunnen tot 50 bestanden worden geselecteerd om te worden gekopieerd.
• De bestanden worden gekopieerd in de volgorde waarin ze zijn geselecteerd.

5 (Alleen als [GESEL.] is geselecteerd in stap 3) Druk op de knop MENU. 6 Als het bevestigingsbericht wordt weergegeven Selecteert u [JA] en drukt u op de joystick.

Zie volgende pagina.

Functie Bedieningswijze

Bestanden met stilstaande beelden kopieren (vervolg)

(Alleen als [GESEL.] is geselecteerd in stap 3)Doorgaan met het kopieren van andere bestandenHerhaal de stappen 4 tot 6.Het kopieren halverwege annulerenDruk op de MENU-knop.Bewerking beeindigenDruk op de MENU-knop.

Schakel het toestel niet uit terwijl bestanden worden gekopieerd.Om bestanden te kopieren, gebruikt u best een batterij met voldoende vermogen of de lichtnetadapter.Open het klepje van de kaartgleuf niet tijdens het kopieren. Het kopieren wordt dan beeindigd.Bij [ALLES] neemt het kopieren mogelijk veel tijd in beslag als er veel bestanden zijn.De gekopieerde bestanden worden opgenomen na de fotobestanden in de kopierbestemming. (De bestandsnamen of de mapnamen zullen verschillen van het originele bestand.)De vergrendelings- en DPOF-instellingen van het bestand kunnen niet worden gekopieerd.Als een stilstaand beeld met behulp van een pc of andere apparatuur naar een SD-kaart wordt gekopieerd, wordt het mogelijk niet weergegeven op het scherm van het toestel. Het beeld wordt in dat geval niet naar de harde schijf gekopieerd, zelfs niet als [ALLES] is geselecteerd.

Harde schijven formatteren

HDD

Hiermee kunnen harde schijven worden geïntialiseerd. Vergeet niet dat als de harde schijf wordt geformatteerd, alle data op de harde schijf wordt gewist. Sla belangrijke data op een pc of op een ander apparaat op.

◇Zet de standkiezer op ▶ ◇Selecteer [HDD] in [KIES MEDIUM].

1 Selecteer het menu. (→ 136)

[INSTELLEN] → [HDD FORMAT.] → [JA]

2 Als het bevestigingsbericht wordt weergegeven, selecteer [JA] en druk op de joystick.

• Wanneer het formatteren beëindigd is, drukt u op de MENU-knop om het berichtenscherm te verlaten.
• Schakel het toestel niet uit terwijl het formatteert.
• Om de vaste schijf te formatteren, gebruikt u best een batterij met voldoende vermogen of de lichtnetadapter.
• Stel dit toestel niet bloot aan trillingen of schokken tijdens het formatteren.

Hardeschijfinformatie weergeven

HDD

Er wordt informatie weergegeven over de gebruikte en resterende ruimte op de harde schijf.

◇Zet de standkiezer op ▶

Selecteer het menu. (→ 136)

[INSTELLEN] → [INFORMATIE] → [JA]

Informatiescherm verlaten

Druk op de MENU-knop.

- De eenheid waarmee de capaciteit van de gebruikte en de beschikbare ruimte wordt aangeduid is 1 GB=1.073.741.824 bytes.

• (SDR-H60/SDR-H50) De 60 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 60 GB staat gelijk aan 60.000.000.000 bytes. De beschikbare capaciteit is minder groot.
• (SDR-H40) De 40 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 40 GB staat gelijk aan 40.000.000.000 bytes. De beschikbare capaciteit is minder groot.

Een SD-kaart formatteren

SD

Hiermee kunnen SD-kaarten worden geïntitialiseerd. Vergeet niet dat wanneer u een SD-kaart formatteert, alle data op de kaart wordt gewist. Sla belangrijke data op een pc of op een ander apparaat.

1 Selecteer het menu. (→ 136)

[INSTELLEN] → [FORMATTEREN] → [JA]

2 Als het bevestigingsbericht wordt weergegeven Selecteert u [JA] en drukt u vervolgens op de joystick.

- Wanneer het formatteren beëindigd is, drukt u op de MENU-knop om het berichtenscherm te verlaten.

• Schakel het toestel niet uit terwijl het formatteert.
• Open het klepje van de kaartgleuf niet tijdens het formatteren. Het formatteren wordt dan beëindigd.
• Om een SD-kaart te formatteren, gebruikt u best een batterij met voldoende vermogen of de lichtnetadapter.
• Formatteer SD-kaarten op dit toestel. Als u een SD-kaart formatteert op een ander apparaat (bijv. een pc) kan het opnemen langer duren en kunt u de SD-kaart mogelijk niet gebruiken.
• Het formatteren kan even duren, afhankelijk van het type van de SD-kaart.

HDD SD

Bewegende en stilstaande beelden die met dit toestel zijn opgenomen, kunnen op een tv worden afgespeeld of weergegeven.

• Wanneer u de lichtnetadapter gebruikt, hoeft u zich geen zorgen te maken over een lege batterij.
• Als uw tv-toestel een SD-kaartgleuf heeft, kunnen de bewegende en stilstaande beelden die op een SD-kaart zijn opgenomen mogelijk op het tv-toestel worden afgespeeld. (Raadpleeg de gebruiksaanwijzing van het tv-toestel voor informatie over de compatibiliteit van het tv-toestel.)

1 Sluit dit toestel aan op een tv. 2 Zet dit toestel aan en selecteer ▶ of ▶ door aan de standkiezer te draaien. 3 Selecteer het afspeelmedium via het menu. (→ 136)

4 Begin de weergave op dit toestel.

■ Als het beeld of geluid van dit toestel niet op het tv-toestel wordt weergegeven - Controleert u de aansluitingen. - Controleer of de stekkers helemaal in de aansluitingen steken. - Controleert u de ingangsinstelling van het tv-toestel (ingangsschakelaar). (Lees voor meer informatie de gebruiksaanwijzing van uw tv-toestel.)

A AV-snoer (bijgeleverd)

• Steek de stekkers zo ver mogelijk in.
• Gebruik alleen het bijgeleverde AV-snoer.
• Selecteer de video-ingang op het tv-toestel waarop dit toestel wordt aangesloten.

■ Beelden met 16:9-beeldverhouding afspelen op een gewone tv (4:3)

Als de beelden horizontaal worden samengedrukt op een tv-toestel met een beeldverhouding van 4:3, pas de menu-instelling dan zo aan dat de beelden in de oorspronkelijke beeldverhouding worden afgespeeld.

- Als de beelden niet op de juiste wijze worden weergegeven op een breedbeeld-tv, pas de beeldverhouding op de tv dan aan. (Zie de gebruiksaanwijzing van het tv-toestel voor meer informatie.)

Selecteer het menu. (→ 136)

[INSTELLEN] → [TV Beeldformaat] → [4:3]

Voorbeeld van beelden met een beeldverhouding van 16:9 op een normale tv (4:3)

[TV Beeldformaat]-instelling
[16:9] [4:3]

• De standaardinstelling voor deze functie is [16:9].
• Afhankelijk van de instellingen van de tv worden de beelden mogelijk niet goed weergegeven. Lees voor meer informatie de gebruiksaanwijzing van uw tv.

Beelden die op dit toestel zijn opgenomen kunnen naar schijven worden gekopieerd door de optionele dvd-brander aan te sluiten.

De schijf waarnaar de beelden zijn gekopieerd kan worden afgespeeld door dit toestel aan te sluiten op een dvd-brander. (→ 187)

Toestel waarmee beelden naar schijven kunnen worden gekopieerd wanneer het op dit toestel wordt aangesloten

-Dvd-brander/VW-BN1

• Wij raden aan VW-BN1 te gebruiken.
• De werking wordt niet gegarandeerd met andere dvd-stations.
• Sluit dit toestel aan op de dvd-brander met behulp van de Mini AB USB-aansluitkabel die is geleverd bij de dvd-brander. (De werking kan niet worden gegarandeerd met andere kabels dan de kabel die bij de dvd-brander is geleverd.)

Informatie over geschikte schijven

Nieuwe 12 cm schijven (DVD-RAM, DVD-RW, DVD-R, DVD-R DL, CD-RW, CD-R)

• Zorg ervoor dat er geen vingerafdrukken of vuil op de opname-/afspeelzijde van de schijf terechtkomt.
• +RW/+R/+R DL schijven of 8 cm schijven zijn niet geschikt voor kopiëren.
• Raadpleeg de gebruiksaanwijzing van de dvd-brander voor informatie over aanbevolen schijven, de behandeling van schijven enz. *1 U kunt niet opnemen op een schijf die al eerder is gebruikt. U kunt wel kopiëren naar een geformatteerde DVD-RAM, DVD-RW of CD-RW schijf. Als er een DVD-RAM, DVD-RW of CD-RW schijf met opnamen in de dvd-brander wordt geplaatst, wordt de schijf geformatteerd en wordt het opnemen gestart. De data die op de schijf is opgenomen, wordt gewist. Houd er rekening mee dat gewiste data niet kan worden hersteld. *2 Ondersteunt alleen bewegende beelden *3 Ondersteunt alleen stilstaande beelden

■ De verschillende beschikbare kopieerfuncties wanneer dit toestel wordt aangesloten op de dvd-brander

Data Bewegende beelden			Stilstaande beelden	Pagina
Media	Harde schijf	SD	Harde schijf/SD
DVD KOPIE functie
1 ALLE SCÈNES	●	●	●	183
2 TOEGEV. SCÈNES	●	●	-	183
FAVOR.SCÈNES functie
3 SCÈNES KIEZEN ●	●		- 184
4 DATUM SELECT ●	●		- 185
5 AFSP.LST.SEL	●	-	-	185

●: wel van toepassing –: niet van toepassing

• Bewegende en stilstaande beelden kunnen niet gelijktijdig worden gekopieerd.
• Er kan niet gelijktijdig data vanaf de harde schijf en de SD-kaart worden gekopieerd.
• U kunt niet vanaf meerdere SD-kaarten naar 1 schijf kopiëren.
• De volgorde waarin de scènes worden gekopieerd kan niet worden gewijzigd.

Dit toestel aansluiten op de dvd-brander

Sluit dit toestel aan op de dvd-brander als u data naar schijven wilt kopiëren of als u bewegende of stilstaande beelden die naar een schijf zijn gekopieerd, wilt afspelen.

A Mini AB USB-aansluitkabel (bij de dvd-brander geleverd) B Dvd-brander (optioneel) - Steek de Mini A-aansluiting in dit toestel en steek de Mini B-aansluiting in de dvd-brander. - Steek de stekkers zo ver mogelijk in.

1 Sluit de lichtnetadapter die bij de dvd-brander is geleverd aan op de dvd-brander.

- Dit toestel kan de dvd-brander niet voeden.

2 Verbind dit toestel met de lichtnetadapter.

- Met de batterij werkt het toestel niet wanneer het verbonden is met een dvd-brander.

3 Schakel dit toestel in.

4 Sluit dit toestel met behulp van de Mini AB USB-aansluitkabel (bij de dvd-brander geleverd) aan op de dvd-brander.

- Het selectiescherm voor de dvd-branderfunctie wordt weergegeven.

5 Plaats de schijf in de dvd-brander.

- Plaats de schijf in de dvd-brander nadat u de dvd-brander op dit toestel hebt aangesloten.

• Lees de gebruiksaanwijzing voor de dvd-brander.
• Als de dvd-brander op dit toestel wordt aangesloten terwijl er al een schijf in zit, wordt mogelijk het bericht "KAN VERBONDEN APPARAAT NIET CONTROLLEREN. MAAK USB-KABEL LOS VAN DIT APPARAAT." weergegeven nadat eerst "EEN MOMENT GEDULD ." ruim een minuut weergegeven is geweest. U moet in dat geval de Mini AB USB-aansluitkabel uit het toestel trekken en de schijf uit de dvd-brander nemen om te controleren of de schijf bruikbaar is en niet verkeerd om in het toestel is geplaatst. (→ 181)

Van de beelden die op dit toestel zijn opgenomen kan een reservekopie op schijven worden gemaakt. Als scènes van bewegende beelden met behulp van de DVD KOPIE-functie naar een schijf worden gekopieerd, wordt de gekopieerde informatie in de scènes opgeslagen. Er kunnen alleen scènes worden geschreven die na het kopiëren worden toegevoegd of de gekopieerde scènes kunnen als groep worden verwijderd.

◇ Sluit dit toestel aan op de dvd-brander. (→ 182)

① Alle scènes naar schijven kopiëren

Alle bewegende of stilstaande beelden op alle media naar schijven kopiëren.

1 U kunt op de volgende wijze menu's selecteren.

* Alleen als [VIDEO] is geselecteerd.

② Toegevoegde scènes naar schijven kopiëren

Scènes op de media, die zijn toegevoegd nadat ze met behulp van de DVD KOPIE-functie naar de schijf zijn gekopieerd (scènes met de pictogrammen 'Gekopieerd' (worden niet weergegeven), naar schijven kopiëren.

1 U kunt op de volgende wijze menu's selecteren.

[DISC BRANDEN] → [HDD] of [SD-KAART] → [VIDEO] → [DVD KOPIE] → [TOEGEV. SCÈNES]

2 Selecteer [JA] en druk op de joystick.

A Het aantal voor kopiëren benodigde schijven per schijftype.

- Als er 2 of meer schijven nodig zijn voor het kopiëren volg dan de instructies op het scherm voor het verwisselen van de schijven.

• Wanneer er een opgenomen DVD-RAM, DVD-RW of CD-RW schijf in de dvd-brander wordt geplaatst, wordt op het scherm weergegeven of de inhoud van de schijf kan worden gewist of niet. Selecteer [JA] nadat u hebt gecontroleerd of de data kan worden gewist.
• Druk op de joystick zodra er een bericht verschijnt waarin wordt aangegeven dat het kopiëren is voltooid. Als alle scènes zijn gekopieerd kunt u nog een serie met dezelfde inhoud maken. Volg de instructies op het scherm. Neem de schijf uit het toestel en maak de Mini AB USB-aansluitkabel los om de handeling te voltooien.

- Druk tijdens de handeling op de MENU-knop om terug te gaan naar het oorspronkelijke menuscherm.

■ Pictogram voor gekopieerd (☑)

De gekopieerde informatie wordt opgeslagen in scènes van bewegende beelden die met behulp van de DVD KOPIE-functie naar een schijf zijn gekopieerd en in de miniatuurweergave wordt [ ] weergegeven.

• Scènes van bewegende beelden die worden aangeduid met [☑] kunnen als groep met behulp van het verwijdermenu worden verwijderd. (→ 168)
• De gekopieerde informatie wordt verwijderd als u scènes die met behulp van de DVD KOPIE-functie waren gekopieerd, splitst en verwijdert met behulp van de SPLITS&VERW-functie. Deze scènes worden daarom opnieuw gekopieerd als de TOEGEV. SCÈNES-functie wordt gebruikt.

FAVOR.SCÈNES functie

U kunt scènes van bewegende beelden die op dit toestel zijn opgenomen, selecteren en op één dvd-schijf zetten en u kunt scènes kopiëren door de opnamedatum te selecteren.

Het is ook mogelijk om afspeellijsten die op de harde schijf zijn gemaakt, naar dvd-schijven te kopiëren.

◇ Sluit dit toestel aan op de dvd-brander. (→ 182)

③ De scènes selecteren die u naar 1 schijf wilt kopiëren

HDD SD

Selecteer scènes uit de opgenomen bewegende beelden die u naar één dvd-schijf wilt kopiëren.

1 U kunt op de volgende wijze menu's selecteren.

[DISC BRANDEN] → [HDD] of [SD-KAART] → [VIDEO] → [FAVOR.SCÈNES] → [SCÈNES KIEZEN]

- Wanneer er een opgenomen DVD-RAM of DVD-RW schijf in de dvd-brander wordt geplaatst, wordt op het scherm weergegeven of de inhoud van de schijf kan worden gewist of niet. Selecteer [JA] nadat u hebt gecontroleerd of de data kan worden gewist.

2 Selecteer de scènes die u wilt kopiëren en druk op de joystick.

A Datagrootte van de scène B Resterende ruimte op de schijf*

Er verschijnt een rood kader rondom de geselecteerde scène.

• Druk nogmaals op de joystick om de selectie van de scène ongedaan te maken.
• Er kunnen tot 50 scènes achter elkaar worden ingesteld.
• Als de totale datagrootte van de scène groter is dan de capaciteit van de schijf, wordt de weergave van de resterende ruimte op de schijf rood en wordt aangegeven met hoeveel de beschikbare ruimte wordt overschreden. Selecteer scènes zo dat ze op één schijf passen. * De beschikbare capaciteit op een dvd-schijf wordt weergegeven in MB waarbij 1 MB = 1.048.576 bytes.

3 Als het bevestigingsbericht wordt weergegeven, selecteert u [START] en drukt u op de joystick.

4 Selecteer [JA] en druk op de joystick.

• Druk op de joystick zodra er een bericht verschijnt waarin wordt aangegeven dat het kopiëren is voltooid. U kunt nog een schijf met dezelfde inhoud maken. Volg de instructies op het scherm. Neem de schijf uit het toestel en maak de Mini AB USB-aansluitkabel los om de handeling te voltooien.
• Druk tijdens de handeling op de MENU-knop om terug te gaan naar het oorspronkelijke menuscherm.

④ Scènes op datum naar schijven kopiëren

HDD SD

Scènes die met dit toestel zijn opgenomen worden zorgvuldig op datum naar dvd-schijven gekopieerd.

1 U kunt op de volgende wijze menu's selecteren.

[DISC BRANDEN] → [HDD] of [SD-KAART] → [VIDEO] → [FAVOR.SCÈNES] → [DATUM SELECT]

⑤ Scènes per afspeellijst naar schijven kopiëren

HDD

Afspeellijsten die op de harde schijf van dit toestel zijn gemaakt, worden naar dvd-schijven gekopieerd.

1 U kunt op de volgende wijze menu's selecteren.

[DISC BRANDEN] → [HDD] → [VIDEO] → [FAVOR.SCÈNES] → [AFSP.LST.SEL]

2 Selecteer de datum/afspeellijst die u wilt kopiëren en druk op de joystick.

Er verschijnt een rood kader rondom de geselecteerde datum/afspeellijst.

• Druk nogmaals op de joystick om de selectie van de datum/afspeellijst ongedaan te maken.
• Er kunnen tot 50 data achter elkaar worden ingesteld.

3 Druk op de MENU-knop.

4 Als het bevestigingsbericht wordt weergegeven, selecteert u [JA] en drukt u op de joystick.

5 Selecteert u [JA] en drukt u op de joystick.

A Het aantal voor het kopiëren benodigde schijven per schijftype. - Als er 2 of meer schijven nodig zijn voor het kopiëren, volg dan de instructies op het scherm over het verwisselen van de schijven.

• Wanneer er een opgenomen DVD-RAM of DVD-RW schijf in de dvd-brander wordt geplaatst, wordt op het scherm weergegeven of de inhoud van de schijf kan worden gewist of niet. Selecteer [JA] nadat u hebt gecontroleerd of de data kan worden gewist.
• Druk op de joystick zodra er een bericht verschijnt waarin wordt aangegeven dat het kopiëren is voltooid. U kunt nog een serie met dezelfde inhoud maken. Volg de instructies op het scherm.

Neem de schijf uit het toestel en maak de Mini AB USB-aansluitkabel los om de handeling te voltooien.

- Druk tijdens de handeling op de MENU-knop om terug te gaan naar het oorspronkelijke menuscherm.

Opmerkingen met betrekking tot het kopiëren van data naar schijven met behulp van de dvd-brander

Als u gegevens van het medium wilt verwijderen nadat u een kopie hebt gemaakt, speel de schijven dan eerst af om te controleren of het kopiëren goed is verlopen. (→ 187)

• Zet dit toestel of de dvd-brander niet uit en maak de Mini AB USB-aansluitkabel niet los tijdens het kopiëren. Schud het toestel en de dvd-brander ook niet heen en weer tijdens het kopiëren.
• U kunt geen USB-hub aansluiten en gebruiken.
• U kunt een schijf niet verwijderen tijdens het kopiëren.
• Als data wordt gesplitst en naar meer dan één schijf wordt gekopieerd, krijgt u mogelijk een schijf met veel ongebruikte ruimte omdat data per scène wordt opgenomen.
• Nadat er data naar een schijf is gekopieerd, kunnen er geen beelden aan de schijf worden toegevoegd door het toestel aan te sluiten op de dvd-brander.
• Aangeraden wordt stilstaande beelden die weinig ruimte in beslag nemen, te kopiëren naar een CD-RW of CD-R schijf.
• Als "DISC LEZEN BEZIG" langer dan 2 minuten op het scherm blijft staan, neemt u de schijf uit de dvd-brander en controleert u of de schijf bruikbaar is en niet verkeerd om in het toestel is geplaatst. (→ 181)
• Een schijf die is gemaakt door dit toestel en de dvd-brander op elkaar aan te sluiten, kan niet gegarandeerd worden afgespeeld op elk willekeurig afspeelapparaat.
• Voor scènes of bestanden die naar een schijf zijn gekopieerd door de dvd-brander in combinatie met dit toestel te gebruiken, is de opnamedatum de datum waarop de scène of het bestand is gekopieerd. Afhankelijk van de software die u gebruikt, wordt deze datum mogelijk niet juist weergegeven.
• Data die op een ander apparaat is opgenomen wordt mogelijk niet gekopieerd of wordt mogelijk niet juist afgespeeld als het kopiëren wel lukt.
• Als een stilstaand beeld met behulp van een pc en andere apparatuur naar een SD-kaart wordt gekopieerd maar niet wordt weergegeven op het scherm van het toestel, wordt het beeld niet naar de schijf gekopieerd.

Als er een schijf in de dvd-recorder wordt geplaatst die met dit toestel en de dvd-brander is gemaakt, wordt mogelijk een bericht weergegeven waarin u wordt gevraagd de schijf te formatteren. Formatteer de schijf niet, anders wordt alle data onherstelbaar gewist. Raadpleeg de gebruiksaanwijzing van de dvd-recorder voor informatie.

■ Informatie over de tijd die het kopiëren in beslag neemt

De benodigde tijd voor het kopiëren naar 1 schijf. (Als u 4 GB bewegende beelden naar 1 schijf kopieert)

Schijftype Kopieerduur

DVD-RAM Ongeveer 40 tot 90 min.

DVD-RW Ongeveer 30 tot 60 min.

DVD-R Ongeveer 15 tot 60 min.

De tijd die het kopiëren in beslag neemt hangt af van het aantal scènes dat op het medium is opgeslagen, het schijftype, het aantal gekopieerde schijven en de kamertemperatuur. Het automatisch controleren van de gekopieerde data neemt ook tijd in beslag. Om die reden kan het kopiëren langer duren dan wanneer data wordt opgenomen op het medium. Wacht totdat het bericht wordt weergegeven dat het kopiëren is voltooid.

- Een DVD-R DL schijf bevat twee opnamelagen, waardoor de kopieerduur ongeveer 1,5 tot 2 maal langer is dan wanneer u een DVD-R schijf gebruikt.

Een schijf afspelen die in de dvd-brander is geplaatst

U kunt de bewegende of stilstaande beelden die naar een schijf zijn gekopieerd afspelen.

1 Sluit dit toestel aan op de dvd-brander. (→ 182) 2 Selecteer [DISC AFSPELEN] en druk op de joystick.

- De bewegende of stilstaande beelden op een schijf worden weergegeven als miniaturen.

3 Selecteer de scène/het bestand dat u wilt afspelen en druk op de joystick.

4 Selecteer de afspeelhandeling met de joystick.

• Het afspelen werkt op dezelfde wijze als wanneer u bewegende of stilstaande beelden afspeelt. (→ 162, 165)
• Neem de schijf na het afspelen uit het toestel en maak de Mini AB USB-aansluitkabel los.

Beelden naar andere videotoestellen kopiëren

HDD SD

U kunt een afspeellijst samenstellen met alle scènes op de vaste schijf die u wilt kopiëren, en dan alleen de scènes in deze afspeellijst naar andere toestellen kopiëren. (→ 172)

- Wanneer u de lichtnetadapter gebruikt, hoeft u zich geen zorgen te maken over een lege batterij.

A AV-snoer (bijgeleverd) - Steek de stekkers zo ver mogelijk in. - Gebruik alleen het bijgeleverde AV-snoer. - Selecteer de video-ingang op het videoapparaat en op het tv-toestel waarop dit toestel en het videoapparaat worden aangesloten.

1 Sluit dit toestel en een videoapparaat op elkaar aan.

2 Schakel dit toestel in. Zet de standkiezer op ▶

3 Selecteer het afspeelmedium via het menu. (→ 136)

4 Begin de weergave op dit toestel. Begin op te nemen met het aangesloten toestel.

Het kopiëren beëindigen

Stop de opname met het aangesloten toestel.

Stop vervolgens de weergave op dit toestel.

■ De SD-kaartgleuf van andere videoapparaten gebruiken

Als u over een dvd-recorder met een SD-kaartgleuf beschikt, kunt u beelden die met dit toestel zijn opgenomen kopiëren naar de vaste schijf of naar een dvd-disc.

Zie de gebruiksaanwijzing van uw dvd-recorder om te weten of kopiëren vanaf een SD-kaart al dan niet mogelijk is.

- Zie de gebruiksaanwijzing van de dvd-recorder voor meer informatie over het kopiëren van beelden.

Als u beelden rechtstreeks vanaf een SD-kaart of met behulp van het AV-snoer kopieert en ze dan afspeelt op een breedbeeld-tv, worden ze mogelijk horizontaal samengedrukt. Raadpleeg in dat geval de gebruiksaanwijzing van het toestel waarnaar u kopieert of lees de gebruiksaanwijzing van de breedbeeld-tv en stel de beeldverhouding in op 16:9 (Full).

HDD SD

Om beelden af te drukken door dit toestel rechtstreeks aan te sluiten op de printer moet u een printer gebruiken die compatibel is met PictBridge. (Lees de gebruiksaanwijzing voor de printer.)

- Wanneer u de lichtnetadapter gebruikt, hoeft u zich geen zorgen te maken over een lege batterij.

1 Sluit dit toestel aan op een pc.

Het USB-functiekeuzescherm verschijnt.

2 Selecteer [PictBridge] → [HDD] of [SD-KAART] en druk vervolgens op de joystick.

Het symbool [ ] wordt weergegeven op het scherm van dit toestel.

3 Selecteer een bestand dat u wilt afdrukken, en druk dan op de joystick.

USB-snoer (bijgeleverd)

• Sluit de USB-connectoren aan en duw ze goed aan.
• Gebruik alleen de bijgeleverde USB-aansluitkabels. (De werking wordt niet gegarandeerd met andere USB-snoeren.)

4 Selecteer het gewenste aantal afdrukken en druk op de joystick.

• U kunt maximaal 9 afdrukken instellen. - Stel het aantal afdrukken in op [0] om de instelling te annuleren. - Er kunnen tot 8 bestanden worden geselecteerd om te worden afgedrukt.

5 Druk op de MENU-knop om de PictBridge-menu's te laten verschijnen.

6 Selecteer de instelling voor het afdrukken van de datum bij [DATUM AFD] en druk op de joystick.

- Als de printer de datum niet kan afdrukken, is deze instelling niet beschikbaar.

7 Selecteer de instelling voor het papierformaat bij [PAPIERFORM] en druk op de joystick.

[STANDARD]: Specifiek formaat voor de printer

- U kunt alleen een papierformaat instellen dat door de printer wordt ondersteund.

8 Selecteer de opmaakinstelling bij [PAGINA.IND.] en druk op de joystick.

[STANDARD]: Specifieke opmaak voor de printer

[8] : Geen rand afdrukken

[ ] : Rand afdrukken

- U kunt geen paginaopmaak instellen die niet wordt ondersteund op de printer.

9 Selecteer [AFDRUKKEN] → [JA] en druk op de joystick.

- Sluit PictBridge af door het USB-snoer uit te trekken nadat de beelden zijn afgedrukt.

Wanneer u wilt stoppen met afdrukken vóór het einde

Beweeg de joystick omlaag.

Er wordt een bevestigingsbericht weergegeven.

Als [JA] wordt geselecteerd, wordt het ingestelde aantal afdrukken geannuleerd en gaat het scherm terug naar stap 3. Als [NEE] wordt geselecteerd, worden alle instellingen bewaard en gaat het scherm terug naar stap 3.

- Voer de onderstaande handelingen niet uit tijdens het afdrukken. Als u dat wel doet, verloopt het afdrukken niet juist.

—Het USB-snoer uittrekken

—Het klepje van de SD-kaartgleuf openen en de SD-kaart uitnemen

- De standkiezer veranderen

—De voeding onderbreken

- Controleer de instellingen van het papierformaat, de afdrukkwaliteit, enz. op de printer.

- Beelden die zijn opgenomen in de 0.2 stand worden mogelijk aan de zijkanten

afgesneden. Controleer dit voordat u gaat afdrukken (afdrukvoorbeeld).

Wanneer u werkt met een printer met een afsnijdfunctie of een functie voor randloos afdrukken, schakelt u deze functie uit vóór het afdrukken. (Zie de gebruiksaanwijzing van de printer voor meer informatie.)

- Wanneer het toestel rechtstreeks op de printer is aangesloten, kunnen de DPOF-instellingen niet worden gebruikt.

- Sluit de printer rechtstreeks aan op dit toestel. Gebruik geen USB-hub.

Voorbereiding

Opnemen

Afspelen

Met een pc

Overige

192 Voordat u het toestel in gebruik neemt

196 Instelling

200 De software gebruiken

202 Macintosh gebruiken

Als u VideoCam Suite vanaf de bijgeleverde cd-rom hebt geïnstalleerd en als u uw pc op het toestel hebt aangesloten, kunt u de onderstaande handelingen verrichten.

A Beelden die met dit toestel zijn opgenomen op een pc afspelen. B Beelden die met dit toestel zijn opgenomen naar de harde schijf van een pc kopiëren. De gewenste beelden selecteren en originele dvd-videoschijven maken. - Beelden die zijn gekopieerd naar een pc bewerken (splitsen, samenvoegen of wissen). Afspeellijsten maken.

• VideoCam Suite is geschikt voor beelden die met dit toestel of met VideoCam Suite zijn opgenomen. Beelden die zijn gemaakt met behulp van andere videocamera's, dvd-recorders, software en commerciële dvd-video's worden niet ondersteund.
• Wij kunnen de juiste werking van dit toestel niet garanderen als u andere software dan de bijgeleverde software gebruikt.
• Kopieer beelden die op dit toestel zijn opgenomen alleen met behulp van de bijgeleverde software.

■ Adobe Reader

Om de geïnstalleerde gebruiksaanwijzing te kunnen lezen, hebt u Adobe Reader (Adobe Acrobat Reader) 5.0 of later nodig.

Als Adobe Reader (Adobe Acrobat Reader) nog niet op uw pc is geïnstalleerd, kunt u het installeren vanaf de cd-rom. Klik op de gewenste taal in [Setup Menu] en volg de aanwijzingen op het scherm om het programma te installeren.

- Er moet worden voldaan aan de volgende systeemvereisten om Adobe Reader vanaf de bijgeleverde cd-rom te kunnen installeren.

- Intel Pentium III of een vergelijkbare processor - Microsoft Windows 2000 Professional Service Pack 4, Microsoft Windows XP Home Edition Service Pack 2, Microsoft Windows XP Professional Service Pack 2 of Microsoft Windows Vista - 128 MB RAM (256 MB aanbevolen voor ingewikkelde formulieren of omvangrijke documenten) - Microsoft Internet Explorer 6.0 of 7.0, Firefox 1.5 of 2.0, Mozilla 1.7, AOL 9

- Als de toepassing niet kan worden geïnstalleerd terwijl wel aan de bovenstaande systeemvereisten wordt voldaan, voer dan een Windows Update uit en probeer de toepassing daarna opnieuw te installeren.

• Om de bijgeleverde softwaretoepassing te kunnen installeren hebt u een cd-romstuurprogramma nodig.
• De juiste werking wordt niet gegarandeerd als 2 of meer USB-apparaten op één pc zijn aangesloten of als apparaten met behulp van USB-hubs of verlengkabels zijn aangesloten.
• Sluit het toestel met behulp van het bijgeleverde USB-snoer aan op de pc. (De werking wordt niet gegarandeerd met andere USB-snoeren.)

■ VideoCam Suite 1.0

Computer IBM PC/AT compatibele personal computer
Besturingssysteem Microsoft Windows 2000 Professional Service Pack 4Microsoft Windows XP Home Edition Service Pack 2Microsoft Windows XP Professional Service Pack 2Microsoft Windows Vista Home BasicMicrosoft Windows Vista Home Premium
CPU	Intel Pentium III 800 MHz of hoger(Intel Pentium 4 1,8 GHz of hoger aanbevolen)
RAM	Windows Vista: 512 MB of meer (1 GB of meer aanbevolen)Windows XP/2000: 256 MB of meer
Display	High Colour (16 bits) of meer (32 bits of meer aanbevolen)Bureaubladresolutie van 1024×768 pixels of meerVideokaart die DirectX 9.0c ondersteunt (ondersteunt overlay van DirectDraw)
Vrije ruimte op harde schijf	DMA-overdracht werkzaam bij Ultra DMA/33 of meer (Ultra DMA/100 of hoger aanbevolen)Voor het installeren van de toepassing: 150 MB of meerBij het maken van schijven (DVD-video):5 GB of meer voor de werkmap (10 GB of meer voor dubbellaagse schijven)Als compressie is ingeschakeld, kunnen er fouten optreden tijdens het opnemen. Schakel [Compress this drive and clear the disc area] in [Properties] op de harde schijf uit.
Benodigde software DirectX 9.0c of laterDe pc werkt mogelijk onjuist als u de software installeert op een pc die niet compatibel is met DirectX 9.0c. Als u niet weet of uw pc compatibel is, neem dan contact op met de fabrikant van uw pc.Adobe Acrobat Reader 5.0 of later of Adobe Reader 6.0 of later (nodig voor het weergeven van de gebruiksaanwijzing)Gebruik Adobe Reader 8.0 of later voor Windows Vista.
Schijfstation Een station dat het opnemen op DVD-R/DVD-RW/DVD-RAM-schijven ondersteunt
Geluid DirectSound-ondersteuning
Interface	USB-poort [Hi-Speed USB (USB 2.0)] wordt aanbevolen
Overige vereisten	Muis of vergelijkbaar aanwijsinstrumentSD-kaartlezer/-schrijver (nodig om de SD-kaart te kunnen lezen en naar de SD-kaart te kunnen schrijven)

• Zelfs als wordt voldaan aan de systeemvereisten in deze gebruiksaanwijzing, is het mogelijk dat sommige pc's toch niet kunnen worden gebruikt.
• De bijgeleverde cd-rom is alleen beschikbaar voor Windows.
• Deze software is niet compatibel met Microsoft Windows 3.1, Windows 95, Windows 98/98SE, Windows Me en Windows NT.
• De werking op een bijgewerkt besturingssysteem wordt niet gegarandeerd.
• De werking wordt niet gegarandeerd op computers die niet PC/AT compatibel zijn.
• Deze software is niet compatibel met een multibootomgeving.
• Deze software is niet compatibel met een multi-cpu-omgeving.
• De werking wordt niet gegarandeerd op Microsoft Windows XP Media Center Edition, Tablet PC Edition, Windows Vista Business/Enterprise en 64 bits besturingssystemen.
• Invoer wordt alleen ondersteund in de talen Engels, Duits, Frans, Italiaans, Spaans en vereenvoudigd Chinees.
• DirectX 9.0c wordt automatisch geïnstalleerd tijdens de installatie van de bijgeleverde software.
• De werking kan niet worden gegarandeerd op alle DVD-stuurprogramma's.
• DVD-schijven die met deze software zijn gemaakt, kunnen niet gegarandeerd worden afgespeeld in alle DVD-spelers.
• Afhankelijk van de omgeving van uw pc, als deze bijv. Hi-Speed USB (USB 2.0) niet ondersteunt, treedt er mogelijk frame drop-out op, wordt het geluid mogelijk onderbroken of werkt de software mogelijk traag tijdens het afspelen van opgenomen beelden.
• Als uw pc niet voldoet aan de bovenstaande systeemvereisten, treedt er mogelijk een fout op tijdens het schrijven van gegevens naar de schijf.

■ SD-kaartlezerfunctie (massaopslag)

Computer IBM PC/AT compatibele personal computer
Besturingssysteem Microsoft Windows 2000 Professional Service Pack 4Microsoft Windows XP Home EditionMicrosoft Windows XP ProfessionalMicrosoft Windows Vista Home BasicMicrosoft Windows Vista Home Premium
CPU	Windows Vista: Intel Pentium III 1,0 GHz of hogerWindows XP/2000: Intel Pentium II 300 MHz of hoger
RAM Windows Vista Home Basic:512 MB of meerWindows Vista Home Premium:1 GB of meerWindows XP/2000: 32 MB of meer (64 MB of meer aanbevolen)
Interface USB-poort

• De USB-apparatuur werkt met het stuurprogramma dat standaard in het besturingssysteem is geïnstalleerd.

Gebruiksrechtovereenkomst voor eindgebruikers

Lees het volgende voordat u het cd-rompakket opent.

Aan u ("Licentiehouder") wordt een gebruikrecht verleend op de Software die in deze

Softwareovereenkomst voor eindgebruikers ("Overeenkomst") wordt genoemd op voorwaarde dat u akkoord gaat met de voorwaarden van deze Overeenkomst. Als de Licentiehouder niet akkoord gaat met de voorwaarden van deze overeenkomst, stuur de Software dan onmiddellijk terug naar Matsushita Electric Industrial Co., Ltd. ("Matsushita") of naar de distributeur of dealer bij wie de software is gekocht.

Artikel 1 Gebruiksrechtovereenkomst

Aan de licentiehouder wordt het recht toegekend gebruik te maken van de software, inclusief de gegevens die zijn opgenomen of die staan vermeld op de cd-rom, in de handleidingen of op enige andere informatiedrager die aan de Licentiehouder is verstrekt (tezamen "Software" genoemd), maar de toepasselijke patentrechten, auteursrechten, handelsmerken en handelsgeheimen in de Software worden niet overgedragen aan de Licentiehouder.

Artikel 2 Gebruik door derden

De Licentiehouder mag de Software niet gebruiken, kopiëren, wijzigen of overdragen en de Licentiehouder mag derden, al dan niet tegen betaling, niet de gelegenheid bieden de Software te gebruiken, te kopiëren of te wijzigen, behalve als daarvoor in deze Overeenkomst uitdrukkelijk toestemming wordt gegeven.

Artikel 3 Beperkingen met betrekking tot het kopiëren van de Software

De Licentiehouder mag slechts één kopie van de gehele Software of van een gedeelte daarvan maken, uitsluitend voor het maken van een reservekopie.

Artikel 4 Computer

De Licentiehouder mag de Software slechts op één computer gebruiken. Gebruik op meer dan één computer is niet toegestaan.

Artikel 5 Terugwerkend construeren, decomprimeren of demonteren

De Licentiehouder mag de Software niet terugwerkend construeren, decomprimeren of demonteren, tenzij een van deze handelingen is toegestaan bij de wet van het land waar de Licentiehouder verblijft. Matsushita of haar distributeurs aanvaarden geen aansprakelijkheid voor eventuele beschadiging van de Software of schade aan de Licentiehouder die het gevolg is van het terugwerkend construeren, decompileren of demonteren van de Software door de Licentiehouder.

Artikel 6 Beperking van aansprakelijkheid

De Software wordt geleverd "AS-IS" zonder enige uitdrukkelijke of stilzwijgende waarborg, met inbegrip van, maar niet beperkt tot waarborgen met betrekking tot de niet-strijdigheid, verhandelbaarheid en/of geschiktheid voor een bepaald doel. Voorts garandeert Matsushita niet dat het gebruik van de Software niet zonder onderbrekingen zal zijn of foutloos zal verlopen. Noch Matsushita noch een van haar distributeurs is aansprakelijk voor schade die de Licentiehouder ondervindt als gevolg van of in verband met het gebruik van de Software door de Licentiehouder.

De Licentiehouder gaat ermee akkoord de Software, in welke vorm dan ook, niet te exporteren of te herexporteren naar een ander land zonder dat de Licentiehouder beschikt over de benodigde exportvergunningen, indien nodig, overeenkomstig de wettelijke voorschriften van het land waar de Licentiehouder verblijft.

Artikel 8 Beëindiging van de Overeenkomst

Het recht dat hierbij aan de Licentiehouder wordt toegekend, komt automatisch te vervallen als de Licentiehouders een van de bepalingen van deze Overeenkomst schendt. In dat geval is de Licentiehouder gehouden de Software, de bijbehorende documentatie en alle kopieën daarvan te vernietigen op kosten van de Licentiehouder zelf.

Meldt u zich voor het installeren van de software op uw pc aan als de Administrator (of gebruik een gebruikersnaam met vergelijkbare rechten) of met de gebruikersnaam in het geval van een standaardgebruikersaccount. (Raadpleeg uw leidinggevende als u hiertoe niet bevoegd bent.)

• Sluit alle andere softwareapplicaties af voordat u de installatie begint.
• Voer geen andere handelingen uit op uw pc terwijl de software wordt geïnstalleerd.

Voor Windows Vista:

Klik op [Continue] als het dialoogvenster [User Account Control] wordt weergegeven.

Installeren VideoCam Suite

1 Plaats de cd-rom in de pc.

Het [Setup Menu]-scherm wordt weergegeven.

- Als het [Setup Menu] niet wordt weergegeven, dubbelklik dan op het pictogram voor het cd-rom-stuurprogramma in [My Computer (Computer)].

2 Klik op [VideoCam Suite 1.0].

4 Bepaal waar u de toepassing wilt installeren en klik op [Next].

5 Selecteer [Yes] of [No] om een snelkoppeling te maken.

6 Selecteer het land of de regio waar u woont en klik op [Next].

- Als het land of de regio niet kan worden geselecteerd, selecteert u [PAL Area].

- Klik op [Yes] wanneer het bevestigingsbericht wordt weergegeven.

7 Klik op [Install] om het installatieproces te starten.

8 Zodra de installatie is voltooid, worden er enkele opmerkingen weergegeven. Lees de inhoud en sluit het venster.

De toepassing werkt pas nadat de pc opnieuw is gestart.

- Afhankelijk van het besturingssysteem moet u mogelijk DirectX 9.0c installeren. Klik in dat geval op [Yes] en installeer het. De pc werkt mogelijk onjuist als u de software installeert op een pc die niet compatibel is met DirectX 9.0c. Als u niet weet of uw pc compatibel is, neem dan contact op met de fabrikant van uw pc.

De software verwijderen

Ga als volgt te werk om de software te verwijderen als u deze niet meer nodig hebt.

■ Voor Windows Vista

Nadat de software is geïnstalleerd, moet het toestel worden aangesloten op de pc en moet het op de juiste wijze worden herkend door de pc.

- Neem de bijgeleverde cd-rom uit uw pc.

A USB-snoer (bijgeleverd)

• Sluit de USB-connectoren aan en duw ze goed aan.
• Gebruik alleen de bijgeleverde USB-aansluitkabels. (De werking wordt niet gegarandeerd met andere USB-snoeren.)

◇Sluit dit toestel aan op de lichtnetadapter en zet het toestel aan.

1 Sluit dit toestel aan op een pc.

Het USB-functiekeuzescherm verschijnt.

2 Selecteer [PC CONN] → [HDD] of [SD-KAART] en druk vervolgens op de joystick.

Dit toestel wordt automatisch waargenomen door de pc.

• Zolang het toestel op een pc is aangesloten, kan het niet worden uitgezet. Maak het USB-snoer los voordat u het toestel uitzet. (→ 199)
• Maak het USB-snoer of de lichtnetadapter niet los terwijl het toegangslampje aan is of zolang het toegangspictogram (of) wordt weergegeven op het lcd-scherm. Als u dat wel doet, kunnen de gegevens op de harde schijf of op de SD-kaart beschadigd raken.
• U kunt niet gelijktijdig toegang krijgen tot de harde schijf en de SD-kaart.
• De pc moet mogelijk opnieuw worden gestart nadat dit toestel voor het eerst op de pc is aangesloten.

Informatie over het pc-scherm

Zodra het toestel wordt aangesloten op een pc wordt het herkend als een extern station.

• Dit toestel ondersteunt alleen het uitlezen van gegevens met behulp van de pc. De pc kan geen gegevens naar het toestel schrijven of gegevens van het toestel wissen.
• Het pictogram en de naam van het station varieert afhankelijk van de besturingsomgeving van de pc.

■ Stationspictogrammen

Het pictogram wordt weergegeven in [My Computer (Computer)].

Wanneer u toegang krijgt tot de harde schijf

- Windows Vista:

HDD_CAMERA (G:)

- Windows XP:

HDD_CAMERA (G:)

- Windows 2000:

Removable Disk (G:)

Wanneer u toegang krijgt tot de kaart

- Windows Vista:

Removable Disk (G:)

- Windows XP:

Verwisselbare schijf (G:)

- Windows 2000:

Verwisselbare schijf (G:)

■ Voorbeeld van mapstructuur Harde schijf

DCIM

100CDPFP

SD_VIDEO

MGR_INFO

PRG001

PRIVATE

SD-kaart

DCIM

100CDPFP

MISC

SD_VIDEO

• Bewegende beelden in SD-videoformaat worden opgeslagen in de [PRG***]-map. ("***" zijn tekens van 001 tot FFF gebaseerd op grondtal-16 (hexadecimaal).)
• Er kunnen maximaal 99 bestanden worden opgeslagen in de [PRG***]-map.
• Stilstaande beelden in JPEG-formaat (IMGA0001.JPG enz.) worden opgeslagen in de [100CDPFP]-map.
• Er kunnen maximaal 999 bestanden worden opgeslagen in de map [100CDPFP] of in een vergelijkbare map.
• De DPOF-instellingsbestanden worden opgeslagen in de [MISC]-map (alleen SD-kaart).

■ Stilstaande beelden kopiëren naar een pc Hardeschijf- of SD-kaartlezerfunctie (massaopslag)

Als het toestel wordt aangesloten op een pc en als de harde schijf of de SD-kaart kan worden gebruikt als een extern station, kunnen stilstaande beelden op het station met Windows Explorer of met andere programma's naar de pc worden gekopieerd.

1 Dubbelklik op de map waarin de bestanden op het station zijn opgeslagen ([100CDPFP] enz.).

2 Verplaats de bestanden naar de bestemmingmap (op de harde schijf van de pc) door middel van slepen en neerzetten.

• Verwijder de mappen van de SD-kaart niet. Als u dat wel doet, kan de SD-kaart niet meer in dit toestel worden gebruikt.
• Formatteer SD-kaarten altijd met dit toestel.

USB-snoer veilig uittrekken

1 Dubbelklik op het pictogram (in de taakbalk.

Het dialoogvenster Hardware verwijderen verschijnt.

- Afhankelijk van de instellingen van uw pc wordt dit pictogram mogelijk niet weergegeven.

2 Selecteer [USB Mass Storage Device] en klik op [Stop].

3 Controleer of [MATSHITA HDD CAM-HDD USB Device] of [MATSHITA HDD CAM-SD USB Device] is geselecteerd en klik op [OK].

Klik op [Close]; u kunt het snoer nu veilig losmaken.

Voor Windows Vista:

- Als u VideoCam Suite gebruikt, meldt u zich dan op uw pc aan als Administrator (of gebruik een aanmeldingsnaam met dezelfde rechten) of meldt u zich aan met de gebruikersnaam voor een standaardgebruikersaccount. De software kan niet worden gebruikt als u zich aanmeldt met een gebruikersnaam voor een gastgebruikersaccount.

Voor Windows XP/2000:

- Als u VideoCam Suite gebruikt, meldt u zich dan op uw pc aan als Administrator (of gebruik een aanmeldingsnaam met dezelfde rechten). De software kan niet worden gebruikt als u zich aanmeldt met een andere aanmeldingsnaam dan Administrator.

Zie de gebruiksaanwijzing voor de software (PDF-bestand) voor informatie over hoe u het programma kunt gebruiken.

De gebruiksaanwijzing van de software lezen

- U hebt Adobe Reader nodig om de gebruiksaanwijzing in PDF te kunnen lezen. (→ 192)

Als u VideoCam Suite gebruikt kunt u eenvoudig dvd-videoschijven maken door op de DVD COPY-knop van het toestel te drukken.

Als er zich tussen de bewegende beelden die op de harde schijf van het toestel zijn opgenomen scènes bevinden die nog niet met deze functie naar de DVD zijn gekopieerd, worden deze automatisch herkend en naar de DVD geschreven.

Dvd-videoschijven die met deze functie zijn gemaakt kunnen worden afgespeeld op een dvd-speler of op een ander apparaat.

◇Plaats een dvd-schijf in een station voor het schrijven van een dvd op de pc.

1 Sluit dit toestel aan op een pc. (→ 198)

2 Druk op de DVD COPY-knop.

Het [Create DVD-Video Disc]-scherm wordt weergegeven.

- Zie de gebruiksaanwijzing voor de software (PDF-bestand) voor informatie over hoe u het programma kunt gebruiken.

- Zodra het kopiëren is voltooid, wordt er een bericht weergegeven. Als u op [OK] klikt, wordt de USB-functie ingesteld op [PC CONN]. Maak het USB-snoer (→ 199) los voordat u dit toestel uitzet.

- Scènes die worden gekopieerd met de DVD KOPIE-functie worden aangeduid met [m] (pictogram 'Gekopieerd') en kunnen als groep worden verwijderd met behulp van het verwijdermenu. (→ 168, 183)

- De bewegende beelden op een schijf worden automatisch gerangschikt als de schijf door middel van de DVD KOPIE-functie wordt gemaakt. Als u de volgorde wilt bepalen waarin de bewegende beelden naar een schijf worden gekopieerd, importeer de bewegende beelden dan eerst naar de pc en schrijf ze daarna naar de dvd-schijf. (→ 200)

- Beelden kunnen maar eenmaal met de DVD KOPIE-functie worden gekopieerd. Importeer de bewegende beelden eerst naar de pc en schrijf ze daarna naar de dvd-schijf. (→ 200)

Als u data van de harde schijf wilt verwijderen nadat u een kopie hebt gemaakt, speel de schijven dan eerst af om te controleren of het kopiëren goed is verlopen.

■ Besturingsomgeving voor kaartlezerfunctie (massaopslag)

Computer Macintosh
Besturingssysteem Mac OS X v1	0.4
CPU PowerPC G5 (1,8 GHz of	hoger)Intel Core DuoIntel Core Solo
RAM 64 MB of meer
Interface USB-poort

- Zelfs als wordt voldaan aan de systeemvereisten die in deze gebruiksaanwijzing worden genoemd, is het mogelijk dat sommige pc's toch niet kunnen worden gebruikt.

- De USB-apparatuur werkt met het stuurprogramma dat standaard in het besturingssysteem is geïnstalleerd.

- De bijgeleverde cd-rom is alleen beschikbaar voor Windows.

■ Stilstaande beelden kopieren naar een pc

1 Sluit dit toestel met behulp van het bijgeleverde USB-snoer aan op een pc.

- Het selectiescherm voor de USB-functie wordt weergegeven.

2 Selecteer [PC CONN] → [HDD] of [SD-KAART] en druk vervolgens op de joystick.

3 Dubbelklik op [HDD_CAMERA] of [NO NAME] op het bureaublad.

- Bestanden worden opgeslagen in de [100CDPFP]-map enz. in de [DCIM]-map.

4 Verplaats de bestanden naar de bestemmingmap (op de harde schijf van de pc) door middel van slepen en neerzetten.

■ Het USB-snoer veilig losmaken Versleep het [HDD_CAMERA] of [NO NAME] schijfpictogram naar de [Trash] en maak dan het USB-snoer los.

Voorbereiding

Opnemen

Afspelen

Met een pc

Overige

204 Aanduidingen

209 Nuttige tips

■ Media-aanduidingen

Vaste schijf is geselecteerd

SD-kaart is geselecteerd

■ Opname-aanduidingen

Bewegende beelden opnemen

Stilstaande beelden opnemen

Resterend batterijvermogen (→ 128)

R 0h30m Resterende tijd voor opname
0h00m00s Verlopen opnametijd
15.11.2008	Aanduiding van datum/tijd(→ 139)
12:34
●/■ (Rood)	Opnemen op/schrijven naar het medium (→ 143)
■ (Groen)	Opnamepauze (→ 143)
PRE-REC	PRE-REC (SDR-H60/SDR-H50) (→ 154)
16:9	Beeldverhouding 16:9 (→ 155)
AUTO	Automatische stand (→ 142)
MNL	Handmatige stand (→ 156)
MF	Handmatig scherpstellen(→ 158)
2× Aanduiding zoomvergroting(→ 148)
Tegenlichtcompensatiefunctie(→ 153)
(↓)	Beeldstabilisator (→ 150)
1/100 Sluitertijd (→ 160)

OPEN, F4.0 F-getal (→ 160)

0dB Gain-waarde (→ 160)
	Stand soft skin (→ 153)
	(Wit), Fade (Zwart)(→ 153)
	Nachtkleurenstandfunctie(→ 153)
ZOOM	Zoommicrofoon (→ 149)
	Windruisreductie (→ 155)
	LCD-versterking-plusfunctie(→ 140)
XP, SP, LP	Opnamestand bewegende beelden (→ 145)
	Scènestand (→ 157)SportstandPortretstandWeinig licht-standSpotlightstandSurf & sneeuw-stand
	Witbalans (→ 158)Automatische witbalansBinnenshuisstand (opnemen onder gloeilampen)BuitenshuisstandHandmatige regelstand
	Opnemen met zelftimer(→ 154)
	Aantal opnamepixels voor stilstaande beelden (→ 147)640×480640×360
	Opnemen op/toegang verkrijgen tot de harde schijf
	U kunt opnemen op deze SD-kaartBezig met herkennen SD-kaartOpnemen op/toegang krijgen tot de SD-kaart
	Kwaliteit stilstaand beeld(→ 147)
R 10000	Aantal resterende stilstaande beelden

■ Weergave-aanduidingen

Bewegende beelden afspelen

Stilstaande beelden weergeven

▶ Afspelen (→ 162)

II Onderbreken (→ 162)

▶, ▶▶▶/

Snel vooruitspoelen/snel

◀◀, ◀◀

achteruitspoelen (→ 163)

Afspelen overslaan (→ 162)

/

Vertraagd afspelen (→ 163)

|||▶/◄►

Beeldje voor beeldje afspelen (→ 163)

0h00m00s Weergavetijd bewegende beelden

Afspeelstand (→ 164)

ALL

Scènes die zijn opgenomen op de weergegeven datum

PL01

Scènes van de weergegeven afspeellijst

XP；LF，

Opnamestand bewegende beelden (→ 145)

No.10 Scènenummer

#

Volumeregeling (→ 163)

Vergrendelde bewegende en stilstaande beelden (→ 169, 175)

Gekopieerde bewegende beelden (→ 183)

100-0001 Nummerweergave van map/bestand met stilstaand beeld

DPOF is al ingesteld (op meer dan 1) (→ 176)

Aantal opnamepixels voor stilstaande beelden (→ 147)

0.3M 640×480 0.2M 640×360

Het fotoformaat verschijnt niet voor stilstaande beelden die met een ander product met andere fotoformaten dan die hierboven zijn opgenomen.

■ Aanduidingen als er andere apparaten worden aangesloten

	De dvd-brander wordt aangesloten
	Als het [DISC BRANDEN]-menu wordt geselecteerd
	Als het [DISC AFSPELEN]-menu wordt geselecteerd
	Schijftype (→ 181)
	DVD-RAM schijf
	DVD-RW schijf
	DVD-R schijf
	DVD-R DL schijf
	CD-RW schijf
	CD-R schijf
PictBridge	Als een PictBridge-compatibele printer is aangesloten (→ 189)
	, Toegang verkrijgen tot de harde schijf of tot een SD-kaart (→ 198)

■ Bevestigingsaanduidingen

--(Tijdweergave)	De ingebouwde batterij is bijna leeg. (→ 139)
! De waarschuwing/het alarmverschijnt wanneer het lcd-scherm naar de lens is gedraaid. Draai het lcd-scherm weer in de normale stand en controleer de aanduiding van de waarschuwing/het alarm.
∅	Geen SD-kaart ingevoerd/onbruikbare kaart.
∅	De vaste schijf is niet toegankelijk omdat de valdetectiefunctie heeft vastgesteld dat het toestel is gevallen.Als deze merkt dat het toestel telkens valt, kan het opnemen stoppen.

REGELMATIG DATABACKUP MAKEN AANBEVOLEN.

De harde schijf heeft beperkte opslagruimte. Wij raden aan belangrijke opgenomen data regelmatig op te slaan op een pc enz. om de data te beschermen. Dit bericht geeft niet aan dat er een probleem met dit toestel is.

HDD-BACKUP AANBEVOLEN

Er is mogelijk een probleem met de harde schijf. Kopieer de data onmiddellijk naar de harde schijf van een pc of een ander apparaat en laat het toestel repareren.

KAART KAN GEEN VIDEO OPNEMEN.

Er is een SD-kaart van 8 MB of 16 MB ingevoerd in de video-opnamestand.

CONTROLEER KAART

Deze kaart is niet compatibel of het toestel herkent ze niet.

FOUT OPNAME GESTOPT

• Bij gebruik van een SD-kaart die geschikt is voor het opnemen van bewegende beelden (→ 132) Wanneer dit bericht verschijnt, is het raadzaam de SD-kaart die u gebruikt te formatteren. (→ 179) Als een SD-kaart wordt geformatteerd, wordt alle data die erop is opgenomen gewist. Sla de data die op de SD-kaart staan op een computer of een ander apparaat voordat u de SD-kaart gaat formatteren.
• Bij gebruik van een andere kaart Gebruik een SD-kaart van Panasonic of een andere SD-kaart die geschikt is voor het opnemen van bewegende beelden. (→ 132)

GEEN BRUIKBARE BATTERIJ.

Gebruik een batterij die compatibel is met dit toestel. (→ 126) U probeert een lichtnetadapter aan te sluiten die niet compatibel is met dit toestel. Gebruik de bijgeleverde lichtnetadapter. (→ 129) Als u een Panasonic-batterij gebruikt die compatibel is met dit toestel (→ 126), verwijder de batterij dan en plaatst haar weer terug. Als het bericht blijft verschijnen ook nadat u dit meerdere malen hebt gedaan, moet het toestel gerepareerd worden. Verwijder de voeding en neem contact op met de dealer bij wie u dit toestel hebt gekocht. Probeer het toestel niet zelf te repareren.

SLUIT MENU EN SCHAKEL OVER NAAR MANUELE BEDIENING.

ANNULEER NACHTSTAND

U probeert een functie te gebruiken die niet kan worden gecombineerd met een eerder ingestelde functie.

MISLUKT OMDAT VRIJE VAL IS GECONSTATEERD. PROBEER LATER OPNIEUW.

De bediening is onderbroken omdat is vastgesteld dat het toestel is gevallen.

WACHT EVEN, SCHAKEL UIT-IN

De binnentemperatuur van het toestel is te hoog, waardoor geen bediening mogelijk is. Schakel het toestel uit, laat het afkoelen en schakel het dan weer in.

GEBRUIK NIET MOGELIJK DOOR LAGE TEMPERATUUR.

De inwendige temperatuur van dit toestel is zo laag dat het niet kan worden gebruikt. Als "EEN MOMENT GEDULD." verschijnt na deze melding wacht u even zonder het toestel uit te schakelen. Het kan even duren voor het toestel gebruikt kan worden.

DRUK OP RESET TOETS

Er is een probleem met het toestel. Verwijder de SD-kaart en druk op de RESET-knop om het toestel te herstarten. (→ 215)

neem de USB kabel los

Het toestel kan de aansluiting tot de pc of printer niet op de juiste wijze tot stand brengen. Maak het USB-snoer los en sluit het weer aan en selecteer vervolgens opnieuw de gewenste USB-functie.

NIET MOGELIJK TERWIJL USB WORDT AANGESLOTEN.

U kunt het toestel niet uitschakelen als het toestel op de computer is aangesloten.

ALLE GEGEVENS OP DEZE DISC WORDEN VERWIJDERD. WILT U VERDER GAAN?

Op de ingevoerde is data opgenomen. Controleer de inhoud door middel van het apparaat waarmee de data werd opgenomen voordat die werd verwijderd.

SCÈNE KAN NIET WORDEN GELEZEN. KOPIËREN NAAR DISC IS AFGEBROKEN.

Verwijder eerst de scène die wordt weergegeven om de scène opnieuw te kunnen kopiëren.

FOUT OPGETREDEN IN DVD-BRANDER. KOPPEL DE USB-KABEL LOS VAN DIT TOESTEL.

Maak de Mini AB USB-aansluitkabel los van het toestel en zet het toestel uit en weer aan.

Informatie over data recupereren

Het kan gebeuren dat het systeem een bestand niet volledig kan wegschrijven wanneer bijvoorbeeld de voeding wordt onderbroken tijdens de opname of het bewerken.

Als er onjuiste beheerinformatie wordt aangetroffen wanneer toegang wordt verkregen tot de harde schijf of de SD-kaart, wordt mogelijk een van de volgende berichten weergegeven. Volg altijd de instructies van de berichten. (De reparatie kan even duren, afhankelijk van het probleem.)

HDD-FOUT. GEGEVENS WORDEN HERSTELD.

KAARTFOUT GEVONDEN. GEGEVENS WORDEN GEREPAREERD.

• Voor het repareren van de data hebt u een voldoende opgeladen batterij of de lichtnetadapter nodig. Ook als het toestel uitgaat terwijl de schijf niet is gerepareerd, kunt u de schijf repareren als u het toestel weer aanzet.
• Afhankelijk van de toestand van de data, kan niet alle data worden gerepareerd.
• Repareer geen SD-kaart waarop is opgenomen met een ander apparaat. Dit kan leiden tot het verlies van data of van de kaart.

Sommige functies van dit toestel zijn uitgeschakeld of kunnen niet worden geselecteerd door de specificaties van het toestel. In de onderstaande tabel vindt u voorbeelden van functies die beperkt zijn door verschillende omstandigheden.

Functies	Omstandigheden waardoor de functies worden uitgeschakeld
Digitale zoom • In de beeldopnamestand
Fade • In de beeldopnamestand	• (SDR-H60/SDR-H50) Bij gebruik van PRE-REC
Nachtkleurenstand	• Tijdens de opname (kan niet worden ingesteld of uitgeschakeld)• In de beeldopnamestand• (SDR-H60/SDR-H50) Bij gebruik van PRE-REC (kan niet worden ingesteld of uitgeschakeld)
Tegenlichtcorrectie	• Wanneer de nachtkleurenstand wordt gebruikt• Wanneer diafragma/gain is ingesteld
Stand soft skin (instellen en uitschakelen)	• Tijdens de opname• (SDR-H60/SDR-H50) Bij gebruik van PRE-REC
Hulpstand
Scènestand • In de automatische stand	• Wanneer de nachtkleurenstand wordt gebruikt
Witbalans veranderen	• Wanneer de digitale zoom wordt gebruikt• Wanneer de nachtkleurenstand wordt gebruikt
Sluitertijd, diafragma/gain regelen	• Wanneer de nachtkleurenstand wordt gebruikt• Wanneer de scènestand wordt gebruikt

Welke kaarten kan ik gebruiken in dit toestel?

Er kunnen SD-geheugenkaarten en SDHC-geheugenkaarten worden gebruikt. (→ 130) Voor het opnemen van bewegende beelden raden wij aan SD-kaarten van 256 MB tot 16 GB te gebruiken die overeenkomstig Class 2 of hoger van de SD Speed Class Rating zijn.

Kan ik continu opnemen van de vaste schijf op een SD-kaart of omgekeerd?

Nee, continu opnemen is niet mogelijk.

Gebruik [KIES MEDIUM] in het menu om de opnamebestemming te wijzigen. (→ 143, 146)

Kan ik data op de vaste schijf of een SD-kaart kopiëren met dit toestel?

Het kopiëren van stilstaande beelden is mogelijk. (→ 177)

Het kopiëren van bewegende beelden is niet mogelijk.

Wat moet ik doen wanneer de vaste schijf vol is?

Maak een reservekopie van de data op een pc of op een DVD-schijf met behulp van de bijgeleverde software.

Beelden kunnen ook naar een schijf worden gekopieerd door dit toestel aan te sluiten op de optionele dvd-brander.

Verwijder daarna overbodige scènes of formatteer de harde schijf. (→ 167, 179)

■ Met een dvd-brander

Welk type apparaat heb ik nodig voor het afspelen van een schijf die met de dvd-brander is gemaakt?

Een schijf die met de dvd-brander is gemaakt, kan worden afgespeeld met een dvd-speler. (Raadpleeg de gebruiksaanwijzing van de speler voor informatie over de compatibiliteit van de schijf.)

Met de dvd-brander kunnen maximaal 9999 stilstaande beelden per schijf worden opgenomen. Het maximum aantal stilstaande beelden dat kan worden afgespeeld kan per speler variëren; sommige stilstaande beelden op de schijf worden daardoor mogelijk niet afgespeeld.

Als het apparaat de schijf niet kan afspelen, sluit de dvd-brander dan aan op dit toestel voor het afspelen van de schijf.

■ Met een pc

Kan ik gegevens vanaf een pc naar de harde schijf van het toestel of naar de SD-kaart schrijven?

Nee, dat kan niet.

De USB-aansluiting van dit toestel is alleen-lezen.

Is afspelen en bewerken op een pc mogelijk?

Gebruik VideoCam Suite.

Kan ik de functie DVD KOPIE ook gebruiken voor het kopiëren van bewegende beelden die op SD-kaarten zijn opgenomen naar DVD-schijven?

Nee, dat kan niet.

Met de DVD KOPIE-functie kunt u alleen bewegende beelden die zijn opgenomen op de harde schijf kopiëren.

Als u bewegende beelden van een SD-kaart naar een dvd-schijf wilt kopiëren, kopieer ze dan eerst naar een pc en kopieer ze daarna naar een dvd-schijf. (→ 200)

Probleem Controle

Dit toestel kan niet worden ingeschakeld.

Het toestel blijft niet lang genoeg ingeschakeld.

De batterij raakt snel uitgeput.

- Laad de batterij op met de lichtnetadapter. (→ 126)

- Misschien is het beveiligingscircuit van de batterij geactiveerd. Sluit de batterij 5 à 10 seconden aan op de lichtnetadapter. Als het toestel dan nog niet kan worden gebruikt, is de batterij defect.

- Zorg ervoor dat het lcd-scherm geopend is.

- De omgevingstemperatuur heeft invloed op de batterij. In een koude omgeving kan de batterij minder lang gebruikt worden.

- De batterij heeft een beperkte levensduur. Als de batterij volledig opgeladen is en toch niet lang genoeg stroom biedt, is ze versleten en kan ze niet meer worden gebruikt.

Dit toestel wordt automatisch uitgeschakeld.

- Als u het toestel ongeveer 5 minuten niet gebruikt, wordt het automatisch uitgeschakeld om energie te besparen. Schakel het toestel weer in om verder op te nemen. Het toestel wordt niet automatisch uitgeschakeld als de energiespaarfunctie (→ 137) op [UIT] staat.

Dit toestel is ingeschakeld, maar het werkt niet.

- Het toestel kan alleen worden gebruikt als u het lcd-scherm opent.

Dit toestel werkt niet normaal.

- Verwijder de SD-kaart en druk vervolgens op de RESET-knop. (→ 215) Als de normale situatie nog niet wordt hersteld, verwijder de batterij of de lichtnetadapter dan en sluit deze ongeveer na 1 minuut opnieuw aan. Schakel het toestel ongeveer 1 minuut later weer in. (Als u de bovenstaande handeling uitvoert terwijl het toegangslampje brandt, raakt de data op de harde schijf of op de SD-kaart mogelijk beschadigd.)

Er is een klikgeluid hoorbaar wanneer het toestel wordt uitgeschakeld.

- Dit is het geluid van de lens die beweegt en is geen defect.

Het scherm is plotseling veranderd. (De demostand is aan)

- Als u [DEMO stand] op [AAN] zet terwijl er geen SD-kaart in de video-opnamestand of beeldopnamestand is ingevoerd, wordt het toestel automatisch in de demostand gezet voor het presenteren van de functies van het toestel. Normaal zou deze optie op [UIT] moeten worden gezet. (→ 138)

Probleem Controle

Er verschijnt geen functie-aanduiding, zoals bijvoorbeeld een aanduiding van de resterende tijd of de verlopen tijd.

De opname start niet hoewel het toestel is ingeschakeld.

- Als u [INSTELLEN] → [Display] → [UIT] instelt, worden alleen waarschuwingen en de datum weergegeven.

• Er kan niet worden opgenomen als de schrijfbeveiliging van de SD-kaart op LOCK staat. (→ 131)
• Als er geen geheugen meer beschikbaar is op de harde schijf of op de SD-kaart, maak dan geheugen vrij door overbodige scènes (→ 167) te verwijderen of gebruik een nieuwe SD-kaart.
• Staat het toestel in de video-opname- of beeldopnamestand?
• Als het klepje van de SD-kaartgleuf open is, werkt het toestel mogelijk niet normaal. Sluit het klepje van de kaartgleuf.

De opname begint, maar stopt meteen.

Het weergavebeeld is even gestoord.

- Het toestel is warm. Volg de berichten op het scherm op. Om het toestel weer te kunnen gebruiken, schakelt u het uit en laat u het even staan.

- Als het opnemen wordt afgebroken terwijl de harde schijf wordt gebruikt, maak dan een reservekopie van de data die op de harde schijf staat op een pc of een soortgelijk apparaat en formatteer daarna de harde schijf. (→ 179)

Het toestel stopt op willekeurige ogenblikken.

Het opnemen stopt plots tijden het opnemen van bewegende beelden op een SD-kaart.

- De valdetectie is ingeschakeld ter bescherming van de harde schijf. Laat het toestel niet vallen en schud het niet heen en weer terwijl u het gebruikt.

• Gebruik een SD-kaart die geschikt is voor het opnemen van bewegende beelden. (→ 132)
• Als u een SD-kaart gebruikt waarop vaak data is geschreven en als de schrijfsnelheid is gedaald, stopt het opnemen mogelijk plots tijden het opnemen van bewegende beelden. Maak een reservekopie van de data die op de SD-kaart staat op een pc of een soortgelijk apparaat en formatteer daarna de SD-kaart. (→ 179)

Opgenomen stilstaande beelden zijn niet scherp.

- Als u kleine of gedetailleerde voorwerpen probeert op te nemen met [Foto kwaliteit] op [ ] kan er een mozaïekachtig patroon ontstaan in het beeld. Zorgt ervoor dat [Foto kwaliteit] op [ ] staat tijdens het opnemen. (→ 147)

Probleem Controle

De autofocusfunctie doet het niet.

• Druk op de AUTO-knop. - Autofocus werkt niet goed bij sommige onderwerpen of in sommige omstandigheden. (→ 220) Stel in dat geval scherp met de handmatige scherpstelstand. (→ 158)

"CONTROLEER LENSDOP." wordt weergegeven.

• Open de lensbescherming voordat u het toestel aanzet.
• Het bericht wordt mogelijk weergegeven als u opnamen probeert te maken in een zeer donkere omgeving.

De ingebouwde luidspreker van dit toestel geeft geen geluid weer.

- Verplaats de volumeregeling tijdens het afspelen zodat het volume wordt aangegeven, en regel het volume. (→ 163)

Dit toestel is goed aangesloten op een tv, maar u krijgt geen beeld.

• Lees de gebruiksaanwijzing van uw tv-toestel en selecteer de video-ingang waarop dit toestel wordt aangesloten.
• Stem de instelling af met de beeldverhouding van de tv. (→ 180)

De afgespeelde beelden zijn horizontaal platgedrukt.

U kunt geen scènes of bestanden wissen of bewerken.

• Vergrendelde scènes of bestanden kunnen niet worden gewist. Ontgrendel het bestand. (→ 169, 175)
• Scènes die op het scherm met miniatuurweergaven worden weergegeven als [☐] kunnen mogelijk niet worden verwijderd. Als de scènes overbodig zijn kunt u de harde schijf of de SD-kaart formatteren om de data te wissen. (→ 179) Vergeet niet dat als de harde schijf of een SD-kaart wordt geformatteerd, alle data die op de harde schijf of op de SD-kaart is opgenomen, wordt gewist.
• Als de schrijfbeveiliging van de SD-kaart op LOCK staat, is verwijderen en bewerken onmogelijk. (→ 131)

De beelden op de SD-kaart zien er niet normaal uit.

- De gegevens worden mogelijk vernietigd. Dit kan veroorzaakt zijn door statische of elektromagnetische golven. Sla belangrijke data ook op een computer of andere producten op.

De harde schijf of een SD-kaart is geformatteerd maar kan toch niet worden gebruikt.

- Het toestel of de kaart zijn mogelijk beschadigd. Neem contact op met een dealer. - Gebruik een SD-kaart van 8 MB tot 16 GB voor dit toestel. (→ 130)

Probleem Controle

De aanduiding verdwijnt.

Het scherm is geblokkeerd.

U kunt geen enkele functie gebruiken.

• U kunt geen handelingen verrichten met dit toestel als het is aangesloten op een pc.
• Schakel dit toestel uit. Als het niet lukt om het toestel uit te schakelen, verwijder de SD-kaart dan en druk op de RESET-knop of verwijder de batterij of de lichtnetadapter en sluit deze opnieuw aan. Schakel het toestel weer in. Als het toestel daarna nog niet normaal werkt, maak het snoer dan los en neem contact op met de dealer bij wie u dit toestel hebt gekocht.

"DRUK OP RESET TOETS" wordt weergegeven.

- Het toestel heeft automatisch een storing gedetecteerd. Verwijder de SD-kaart en druk vervolgens op de knop RESET om het toestel opnieuw te starten. Druk op de RESET-knop met het uitstekende gedeelte van de handgreepriem A.

• Als u niet op de RESET-knop drukt, wordt dit toestel ongeveer 1 minuut later automatisch uitgeschakeld.
• Zelfs als u op de RESET-knop drukt, kan de aanduiding nog herhaaldelijk verschijnen. In dat geval moet het toestel worden gerepareerd. Verwijder de voeding en neem contact op met de dealer waar u dit toestel hebt gekocht. Probeer het toestel niet zelf te repareren.

De SD-kaart wordt niet herkend wanneer ze in dit toestel wordt geplaatst.

- Formatteer SD-kaarten met dit toestel. Vergeet niet dat wanneer u een SD-kaart formatteert, alle data op de kaart wordt gewist. (→ 179)

De SD-kaart wordt niet herkend wanneer ze in een ander toestel wordt geplaatst.

- Controleer of het toestel compatibel is met de capaciteit of het type van de geplaatste SD-kaart (SD-geheugenkaart/SDHC-geheugenkaart). Zie de gebruiksaanwijzing van het apparaat voor meer informatie.

Met andere producten

Probleem Controle

Het geluid wordt niet juist weergegeven tijdens het afspelen van een dvd-schijf die met behulp van de dvd-brander is gekopieerd.

- Het geluid wordt mogelijk niet juist weergegeven als de scènes die op een SD-kaart zijn gekopieerd door [Audio opname] op [MPEG] te zetten, met behulp van de dvd-brander naar een dvd-schijf worden gekopieerd en vervolgens met andere apparaten worden afgespeeld. Neem in dat geval scènes op door [Audio opname] op [DOLBY] te zetten en ze dan naar de schijf te kopiëren. U kunt de scènes ook kopiëren met de bijgeleverde software.

Met een pc

Probleem Controle

Als dit toestel wordt aangesloten met behulp van het USB-snoer, wordt het niet waargenomen door de pc.

• Sluit het menuscherm voordat u het USB-snoer aansluit.
• Selecteer een andere USB-aansluiting op de pc.
• Controleer de besturingsomgeving. (→ 193)
• Maak het USB-snoer los, zet het toestel uit en weer aan en sluit het USB-snoer weer aan.

Wanneer het USB-snoer wordt losgemaakt, wordt er een foutmelding weergegeven op de pc.

- Dubbelklik op het pictogram in de taakbalk en volg de instructies op het scherm om het USB-snoer veilig los te maken.

De functie DVD KOPIE start niet, zelfs niet als ik op de DVD COPY-knop druk.

- Om dvd-videoschijven te kunnen maken met behulp van de functie DVD KOPIE moet u VideoCam Suite op uw pc installeren vanaf de bijgeleverde cd-rom. (→ 196)

Ik kan geen bewegende beelden kopiëren met behulp van de DVD KOPIE-functie.

- Bewegende beelden kunnen maar eenmaal met de DVD KOPIE-functie worden gekopieerd. Importeer de bewegende beelden eerst naar de pc en schrijf ze dan naar de dvd-schijf.

Het maken van een DVD duurt lang.

- Het maken van een DVD kan enige tijd in beslag nemen, zelfs als de bestanden met bewegende beelden klein zijn.

De DVD-speler kan de schijven die ik heb gemaakt niet afspelen met behulp van VideoCam Suite.

- Om een DVD-schijf die is gemaakt met VideoCam Suite af te kunnen spelen, moet de speler het afspelen van die DVD-schijf ondersteunen. (Zie gebruiksaanwijzing van de speler.)

Waarschuwingen voor het gebruik

Over dit toestel

- Het toestel en de SD-kaart worden warm als ze lang achtereen worden gebruikt, maar dit is geen storing.

Houd de SD Card/Hard Disk Video Camera zover mogelijk verwijderd van elektromagnetische apparatuur (bijvoorbeeld, magnetronovens, tv's, videogames enz.).

• Als u de SD Card/Hard Disk Video Camera op of in de buurt van een tv gebruikt, kunnen beeld en geluid op de SD Card/Hard Disk Video Camera gestoord zijn door de elektromagnetische straling.
• Gebruik de SD Card/Hard Disk Video Camera niet in de buurt van een mobiele telefoon omdat dan storingen in het beeld en geluid kunnen optreden.
• Het krachtige magnetisch veld van een luidspreker of een grote motor kan opnamen beschadigen of beelden vervormen.
• De elektromagnetische straling van microprocessors kan beeld en geluid van de SD Card/Hard Disk Video Camera storen.
• Als de SD Card/Hard Disk Video Camera wordt gestoord door elektromagnetische apparatuur en niet goed meer werkt, schakelt u de SD Card/Hard Disk Video Camera uit en verwijdert u de batterij of de lichtnetadapter. Sluit de batterij of de lichtnetadapter vervolgens weer aan en schakel de SD Card/Hard Disk Video Camera in.

Gebruik de SD Card/Hard Disk Video Camera niet in de buurt van een radiozender of hoogspanningsleidingen.

- Als u beelden opneemt in de buurt van een radiozender of hoogspanningsleidingen, kunnen beeld of geluid gestoord zijn.

Gebruik altijd de bijgeleverde snoeren en kabels. Gebruik bij optionele accessoires ook de bijgeleverde snoeren en kabels. Gebruik geen verlengsnoeren of verlengkabels.

Spuit geen insecticiden of vluchtige chemicaliën op het toestel.

• Als u dergelijke chemicaliën op het toestel sproeit, kunnen ze de buitenkant aantasten.
• Laat geen rubberen of plastic producten lang op of tegen het toestel liggen.

Wanneer u het toestel op een zanderige of stoffige plaats, zoals bijvoorbeeld een strand, gebruikt, mag er geen zand of fijn stof in het toestel en de aansluitingen terechtkomen.

Houd het toestel ook uit de buurt van zeewater.

• Zand of stof kan het toestel beschadigen. (U moet zorgvuldig te werk gaan bij het plaatsen of uitnemen van een SD-kaart.)
• Veeg zeewater dat op het toestel is gespat weg met een goed uitgewrongen doek. Veeg het toestel droog.

Laat het toestel niet vallen en sla er nergens mee tegen wanneer u het draagt.

- De behuizing van het toestel kan breken door een sterke schok, waardoor het toestel defect zou raken.

Maak het toestel niet schoon met benzine, verfverdunner of alcohol.

• Verwijder de batterij of trek het netsnoer uit het stopcontact voordat u het toestel schoonmaakt.
• De buitenkant van het toestel kan verkleuren en de afwerkingslaag kan loskomen.
• Veeg stof en vingerafdrukken af met een zachte droge doek. Veeg hardnekkige vlekken weg met een goed uitgewrongen doek die in een neutraal schoonmaakmiddel verdund met water is gedrenkt. Veeg het toestel daarna af met een droge doek.
• Wanneer u een stofdoek met chemicaliën gebruikt, volgt u de instructies bij de doek op.

Gebruik het toestel niet voor bewakingsdoeleinden of ander zakelijk gebruik.

• Dit toestel is ontworpen om met tussenpozen door consumenten te worden gebruikt. Het is niet ontworpen voor continu gebruik of voor industriële of commerciële doeleinden waarvoor het toestel lang achtereen gebruikt zou worden.
• In sommige situaties leidt continu gebruik mogelijk tot oververhitting van het toestel en storingen. Het wordt sterk afgeraden het toestel op die manier te gebruiken.

Wanneer u het toestel een tijdje niet gaat gebruiken

- Wanneer u het toestel in een kast opbergt, legt u er best een ontvochtigingsproduct (silicagel) bij.

Over de batterij

De batterij van dit toestel is een oplaadbare lithium-ion-batterij. Hoe meer de temperatuur stijgt of daalt, hoe gevoeliger de batterij is voor vochtigheid en temperatuur. Op een koude plaats zal de aanduiding dat de batterij volledig opgeladen is misschien niet verschijnen, of zal de aanduiding dat ze volledig ontladen is misschien pas na 5 minuten verschijnen. Een hoge temperatuur kan de beveiligingsfunctie activeren, waardoor u het toestel niet kunt gebruiken.

Verwijder de batterij na gebruik.

• Als u de batterij in het toestel laat, wordt er altijd een kleine hoeveelheid stroom verbruikt, zelfs als het toestel is uitgeschakeld. De batterij kan daardoor teveel leeglopen. U kunt de batterij daardoor mogelijk niet gebruiken, zelfs niet nadat zij is opgeladen.
• Bewaar de batterij in een plastic zak zodat de aansluitpunten niet in contact kunnen komen met metalen voorwerpen.
• De batterij dient op een koele, vochtvrije plaats met een zo constant mogelijke temperatuur te worden bewaard. (Aanbevolen temperatuur: 15 °C tot 25 °C, aanbevolen luchtvochtigheid: 40% tot 60%)
• Extreem hoge of lage temperaturen verkorten de levensduur van de batterij.
• De aansluitpunten van de batterij kunnen gaan roesten en defecten veroorzaken als u de batterij op een plaats met een hoge temperatuur, een hoge vochtigheidsgraad of in een vettige of rokerige omgeving bewaart.
• Als u de batterij voor lange tijd wilt opbergen, raden wij aan de batterij eens per jaar op te laden en haar pas weer op te bergen nadat de opgeladen capaciteit helemaal is verbruikt.
• Verwijder stof en ander vuil van de aansluitpunten van de batterij.

Voorzie extra batterijen wanneer u ergens gaat opnemen.

• Laad voldoende batterijen op zodat u 3 à 4 maal langer kunt opnemen dan hebt gepland.
• Bij koud weer, bijv. in skigebieden, kunt u mogelijk minder lang opnemen.

Controleer de aansluitpunten op schade als u de batterij per ongeluk hebt laten vallen.

- Als u een batterij met beschadigde aansluitpunten in het toestel plaatst, kan het toestel of de lichtnetadapter beschadigd raken.

Gooi een oude batterij nooit in een vuur.

• Wanneer u een batterij verwarmt of in een vuur gooit, kan ze ontploffen.
• Als het toestel niet lang bediend kan worden, zelfs nadat de batterij is opgeladen, is de batterij versleten. Gelieve een nieuwe batterij te kopen.

Over de lichtnetadapter

• Als de batterij heel warm of heel koud is, duurt het opladen mogelijk lang of is opladen niet mogelijk.
• Als het CHARGE-lampje blijft knipperen, controleer dan of de aansluitpunten van de batterij of van de lichtnetadapter schoon zijn en vrij van vreemde deeltjes of stof en sluit ze opnieuw zorgvuldig aan. Als het lampje blijft knipperen, is er mogelijk iets mis met de batterij of de lichtnetadapter. Neem contact op met uw dealer.
• Als u de lichtnetadapter in de buurt van een radio gebruikt, kan de radio gestoord worden. Houd de lichtnetadapter op minstens 1 m van de radio.
• De lichtnetadapter kan een zoemend geluid maken. Dit is normaal.
• Trek de lichtnetadapter uit na gebruik. (Als u hem aangesloten laat, verbruikt hij een heel kleine hoeveelheid stroom.)
• Houd de elektroden van de lichtnetadapter en de batterij altijd schoon.

Lcd-scherm

• Als het lcd-scherm vies wordt, neem het dan af met een zachte droge doek.
• In ruimtes met grote temperatuurschommelingen kan er condensatie op het lcd-scherm ontstaan. Verwijder condensatie met een zachte, droge doek.
• Wanneer het toestel heel koud is geworden, bijvoorbeeld omdat u het in een koude plaats hebt opgeborgen, is het lcd-scherm iets donkerder dan gewoon net nadat u het toestel hebt ingeschakeld. Het lcd-scherm wordt weer helderder zodra de temperatuur binnen in het toestel is gestegen.

Het lcd-scherm is gemaakt met een technologie met uiterst hoge precisie en biedt in totaal ongeveer 123.000 pixels. Het resultaat is 99,99% actieve pixels, met slechts 0,01% inactieve of altijd actieve pixels. Dit is geen defect en heeft geen invloed op het opgenomen beeld.

Over condensatie

Als er condensatie op dit toestel ontstaat, de lens beslaat, raakt de harde schijf mogelijk beschadigd en werkt het toestel mogelijk niet zoals het hoort. Stel alles in het werk om condens te voorkomen. Als u het toch niet kunt voorkomen, neemt u de onderstaande maatregelen.

Oorzaken van condensatie

Condensatie ontstaat wanneer de omgevingstemperatuur of de vochtigheid als volgt veranderen.

• Wanneer u dit toestel van een koude (bijvoorbeeld een skipiste) naar een warme plaats brengt.
• Wanneer u dit toestel uit een auto met airconditioning neemt.
• Wanneer een koud vertrek snel is verwarmd.
• Wanneer koele lucht van een airconditioner rechtstreeks op dit toestel wordt geblazen.
• Na een regenbui op een zomerdag.
• Op een heel vochtige plaats met veel waterdamp. (bijvoorbeeld een verwarmd zwembad)

Nuttige tip

Als u bijvoorbeeld met dit toestel op een skipiste hebt opgenomen, en het dan in een verwarmd vertrek meeneemt, plaatst u het toestel in een plastic zak, verwijdert u zoveel mogelijk lucht uit de zak, en sluit u dan de zak. Laat het toestel ongeveer een uur in het vertrek liggen om het toestel op kamertemperatuur te laten komen, en gebruik het dan.

Vergunningen

• Het SDHC-logo is een handelsmerk. • U.S. Patent Nr. 6.836.549, 6.381.747, 7.050.698, 6.516.132 en 5.583.936. Dit product omvat technologie ter bescherming van het copyright die wordt beschermd door octrooien in de V.S. en door andere intellectuele-eigendomsrechten. Gebruik van deze technologie ter bescherming van het copyright moet worden goedgekeurd door Macrovision en is bedoeld voor thuisgebruik en voor andere beperkte weergavetoepassingen tenzij anderszins goedgekeurd door Macrovision. Het terugwerkend ontwikkelen en construeren of het de-assembleren is verboden.
• Gefabriceerd onder licentie van Dolby Laboratories. Dolby en het symbool double-D zijn handelsmerken van Dolby Laboratories.
• Microsoft®, Windows®, Windows Vista®, DirectDraw®, DirectSound®, DirectX® en Internet Explorer® zijn geregistreerde merken of merken van Microsoft Corporation in de Verenigde Staten en/of in andere landen.
• Schermafbeelding(en) van producten van Microsoft weergegeven met toestemming van Microsoft Corporation.
• IBM, PC/AT en PowerPC zijn geregistreerde merken van International Business Machines Corporation in de Verenigde Staten.
• Intel, Core™ en Pentium® zijn geregistreerde merken of merken van de Intel Corporation in de Verenigde Staten en in andere landen.
• Macintosh en Mac OS zijn geregistreerde merken of merken van Apple Inc. in de Verenigde Staten en/of in andere landen.
• Andere namen van systemen en producten die in deze handleiding worden vermeld, zijn doorgaans de geregistreerde handelsmerken of handelsmerken van de fabrikanten die het systeem of product in kwestie hebben ontwikkeld.

Verklaring van termen

De witbalansregeling herkent de kleur van het licht en regelt het toestel zo dat de witte kleur zuiverder wit wordt. Het toestel bepaalt de lichtschakering die op de lens en de sensor van de witbalans valt, beoordeelt zo de opnameomstandigheden en selecteert de beste schakeringsinstelling.

Dit staat bekend als automatische witbalansregeling.

Aangezien het toestel alleen de informatie over de witte kleur met bepaalde lichtbronnen opslaat, werkt de automatische witbalansregeling niet normaal met andere lichtbronnen.

Op de afbeelding hierboven wordt het bereik weergegeven waarbinnen de automatische witbalans werkt.

1) Effectief bereik van de automatische witbalansregeling met dit toestel 2) Blauwe lucht 3) Bewolkt (regen) 4) Tv-scherm 5) Zonlicht 6) Witte tl-lamp 7) Halogeenlamp 8) Gloeilamp 9) Zonsopgang of zonsondergang 10) Kaarslicht

Buiten het effectieve bereik van de automatische witbalansregeling krijgt het beeld een rode of blauwe schijn. Zelfs binnen het effectieve bereik van de automatische witbalansregeling zal de automatische witbalansregeling misschien niet goed werken als er meer dan één lichtbron is.

Voor licht dat buiten het functionele bereik van de automatische witbalansregeling valt, gebruikt u de handmatige witbalansregeling.

Witbalansregeling

De witbalansregeling bepaalt de kleur van wit onder verschillende lichtbronnen. Door de kleur van wit in zonlicht en in het licht van een tl-lamp te herkennen, kan het toestel de balans van de andere kleuren regelen.

De kleur wit is de referentie voor alle kleuren; door de referentiekleur wit te herkennen, kan dit toestel beelden met een natuurlijke kleur opnemen.

Autofocus

De lens gaat automatisch naar voren of naar achteren om scherp te stellen op het onderwerp.

Autofocus heeft de volgende kenmerken.

• De focus wordt veranderd zodat de verticale lijnen van een onderwerp scherper zijn.
• Probeert scherp te stellen op een voorwerp met een hoger contrast.
• Stelt alleen scherp op het midden van het scherm.

Deze kenmerken betekenen dat autofocus niet goed werkt in de volgende situaties. Neem beelden op in de handmatige scherpstelstand.

Veraf- en dichtbijgelegen voorwerpen tegelijk opnemen

Aangezien het toestel scherpstelt op het onderwerp in het midden van het scherm, kunt u de achtergrond moeilijk scherpstellen wanneer is scherpgesteld op een voorwerp dat zich dicht bij het toestel bevindt. Wanneer u mensen opneemt met bergen ver op de achtergrond, kunt u niet scherpstellen op het voorwerp dat zich dicht bij het toestel bevindt en de voorwerpen in de verte.

Een onderwerp opnemen van achter een vuil of stoffig raam

U kunt niet scherpstellen op het onderwerp achter het raam omdat het toestel scherpstelt op het vuile raam.

Zo zal het toestel misschien ook scherpstellen op een voorbijrijdend voertuig wanneer u iets aan de andere kant van een drukke straat wilt opnemen.

Een onderwerp tussen glimmende of heel reflecterende voorwerpen opnemen

Aangezien het toestel scherpstelt op glimmende of reflecterende voorwerpen, kunt u moeilijk scherpstellen op het gewenste onderwerp. Scherpstellen kan moeilijk zijn bij onderwerpen op het strand, 's nachts, vuurwerkscènes of scènes met speciaal licht.

Een onderwerp in een donkere omgeving opnemen

Het toestel kan niet goed scherpstellen omdat de lichtinformatie in de lens te zwak is.

Een snel bewegend onderwerp opnemen

Aangezien de lens mechanisch wordt gefocust, kan ze snel bewegende onderwerpen niet bijhouden. Wanneer u bijvoorbeeld snel bewegende onderwerpen bij een sportwedstrijd opneemt, kan het beeld onscherp worden.

Een onderwerp met weinig contrast opnemen

Onderwerpen met een uitgesproken contrast of verticale lijnen of strepen zijn gemakkelijk in focus te brengen. Dit betekent dat een onderwerp dat weinig contrast biedt, zoals bijvoorbeeld een witte muur, wazig kan worden omdat het toestel zich voor het scherpstellen baseert op de verticale lijnen in een beeld.

Specificaties

SD-kaart/harde schijf videocamera

Informatie voor uw veiligheid

Voedingsbron:	DC 9,3 V/7,2 V
Stroomverbruik:	Opname
	4,0 W

Signaalsysteem CCIR: 625	ijnen, 50 velden PAL-kleursignaal
Opnameformaat SD-kaart: ge	bebaseerd op de SD-Video-normVaste schijf: onafhankelijke norm
Beeldsensor 1/6" CCD-beeld sensor
Lens SDR-H60:	Automatisch diafragma, F2.0 tot F5.0Focuslengte:1,8 mm tot 90 mmMacro (Full range AF)SDR-H50/SDR-H40:Automatisch diafragma, F1.9 tot F4.3Focuslengte:1,8 mm tot 75,6 mmMacro (Full range AF)
Zoom SDR-H60:	50x optische zoom, 80x/2500x digitale zoomSDR-H50/SDR-H40:42x optische zoom, 70x/2000x digitale zoom
Scherm	2,7" breed lcd-scherm (ong. 123 K pixels)
Microfoon Stereo (met een zoomfunctie)
Luidspreker	1 ronde luidspreker ∅ 20 mm
Standaardbelichting 1.400 lx
Minimaal vereiste belichting	6 lx [ongeveer 2 lx met de functie hetnachtkleurenstand]
Video-uitgangsniveau	1,0 Vp-p, 75 Ω
Audio-uitgangsniveau (Line)	316 mV, 600 Ω
USB	Kaartleesfunctie (geen ondersteuning voor copyright-beveiliging)HDD leesfunctieConform met Hi-Speed USB (USB 2.0)Type USB-aansluiting Mini ABConform met PictBridgeUSB-hostfunctie (voor dvd-brander)
Afmetingen(uitstekende delen niet meegerekend)	67 mm (B) × 70 mm (H) × 116 mm (D)
Gewicht(excl. batterij)	Ongeveer 340 g
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid 10% tot	80%
Bedieningshoogte Minder dan 3000 m boven de zeespiegel

Bewegende beelden

Opnamemedia SD-geheugenkaart (uitneembaar type):32 MB*1/64 MB*1/128 MB*1/256 MB/512 MB/1 GB/2 GB(geformatteerd als FAT12 of FAT16)SDHC-geheugenkaart (uitneembaar type):4 GB/8 GB/16 GB (overeenkomstig FAT32-formaat)Harde schijf (vast type):60 GB*2 (SDR-H60/SDR-H50)40 GB*3 (SDR-H40)
Compressie MPEG-2
Opnamestand en overdrachtsnelheid	XP: 10 Mbps (VBR)SP: 5 Mbps (VBR)LP: 2,5 Mbps (VBR)
Opnameduur Zie bladzijde 145.
Audiocompressie	SD-Kaart: Dolby Digital/MPEG-1 Audio Layer 2Harde schijf: Dolby Digital16 bits (48 kHz/2 ch)
Maximumaantal mappen en scènes dat kan worden opgenomen	SD-kaart: 99 mappen×99 scènes (9801 scènes)Vaste schijf: 999 mappen×99 scènes (98901 scènes)(Wanneer de datum verandert, wordt een nieuwe map gemaakt en worden scènes opgeslagen in deze nieuwe map, ook als nog geen 99 scènes zijn opgeslagen in de oude map.)

*1 Kan niet worden gegarandeerd tijdens gebruik. *2 De 60 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 60 GB staat gelijk aan 60.000.000.000 bytes. De beschikbare capaciteit is minder groot. *3 De 40 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 40 GB staat gelijk aan 40.000.000.000 bytes. De beschikbare capaciteit is minder groot.

Stilstaande beelden

Opnamemedia SD-geheugenkaart (uitneembaar type):8 MB/16 MB/32 MB/64 MB/128 MB/256 MB/512 MB/1 GB/2 GB(geformatteerd als FAT12 of FAT16)SDHC-geheugenkaart (uitneembaar type):4 GB/8 GB/16 GB (overeenkomstig FAT32-formaat)Harde schijf (vast type):60 GB*1(SDR-H60/SDR-H50)40 GB*2(SDR-H40)
Compressie	JPEG (Design rule for Camera File system, op basis van de Exif 2.2-norm), conform met DPOF
Beeldformaat	640×480 (4:3), 640×360 (16:9)
Aantal beelden dat kan worden opgenomen	Zie bladzijde 225.

*1 De 60 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 60 GB staat gelijk aan 60.000.000.000 bytes. De beschikbare capaciteit is minder groot. *2 De 40 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 40 GB staat gelijk aan 40.000.000.000 bytes. De beschikbare capaciteit is minder groot.

Lichtnetadapter

Informatie voor uw veiligheid

Voedingsbron:	AC 110 V tot 240 V, 50/60 Hz
Stroomverbruik:	19 W
Gelijkstroomuitgang:	DC 9,3 V, 1,2 A (Bediening van het toestel)DC 8,4 V, 0,65 A (Opladen van de batterij)

Afmetingen	92 mm (B) × 33 mm (H) × 61 mm (D)
Gewicht Ongeveer 115 g

De specificaties zijn onderhevig aan veranderingen zonder voorafgaand bericht.

Aantal beelden dat kan worden opgenomen op de vaste schijf of een SD-kaart

Beeldformaat		0.3M (640×480)		0.2M (640×360)
Beeldkwaliteit
HDD	60 GB (SDR-H60/SDR-H50) 99999	*	99999*	99999*	99999*
	40 GB (SDR-H40) 99999	*	99999*	99999*	99999*
SD	8 MB 37 75 37 75
	16 MB 92 185 92 185
	32 MB 200 410 200 410
	64 MB 430 850 430 850
	128 MB	820	1640	820	1640
	256 MB	1710	3410	1710	3410
	512 MB	3390	6780	3390	6780
	1 GB	6790	13580	6790	13580
	2 GB	13820	27640	13820	27640
	4 GB	27150	54290	27150	54290
	8 GB	55260	99999*	55260	99999*
	16 GB	99999*	99999*	99999*	99999*

* Dit toestel kan slechts maximaal 99.999 stilstaande beelden op de HDD of in deze SD-kaarten opnemen.

• Het aantal beelden dat kan worden opgenomen hangt af van het feit of [■■■] en [■■■] tegelijk worden gebruikt en van het onderwerp van de opname.
• De geheugencapaciteit die wordt aangegeven op het etiket van een SD-kaart is de totale capaciteit voor auteursrechtbeveiliging en -beheer en de capaciteit die kan worden gebruikt op het toestel, een pc, enz.
• De gegevens in de tabel zijn bij benadering juist.
• Als u bewegende beelden opneemt op de harde schijf of op een SD-kaart, kunt u minder stilstaande beelden meer opnemen.
