GEBRUIKSAANWIJZING SDRH90EB PANASONIC

Beknopte gebruiksaanwijzing SD Card/Hard Disk Video Camera

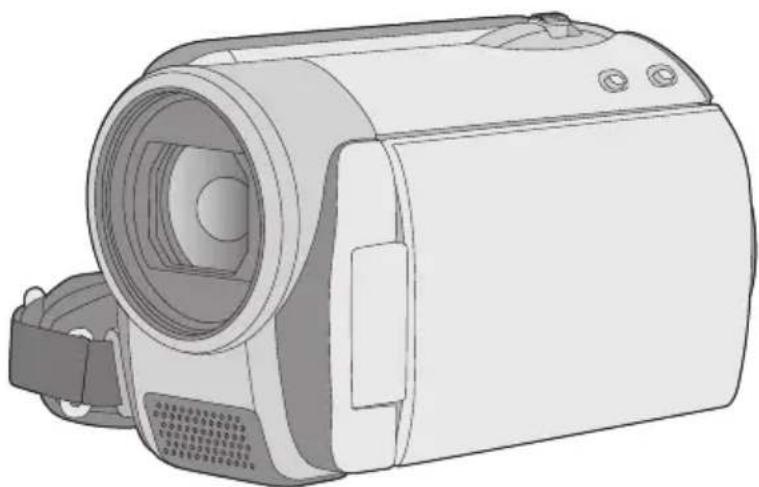

Model No. SDR-H90 SDR-H80

Gelieve deze gebruiksaanwijzing volledig door te lezen alvorens dit apparaat in gebruik te nemen.

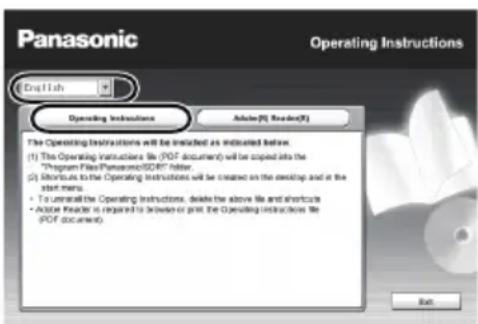

Lees ook de Gebruiksaanwijzing

(PDF) op de CD-ROM met de

Gebruiksaanwijzing

(meegeleverd).

U vindt er informatie in over gevordere opnamemethodes en de lijst met problemen en oplossingen.

Web Site: http://www.panasonic-europe.com

Informatie voor uw veiligheid

WAARSCHUWING:

OM HET RISICO VAN BRAND, ELEKTRISCHE SCHOK OF PRODUCTBESCHADIGING TE VERKLEINEN,

• STELT U DIT APPARAAT NIET BLOOT AAN REGEN, VOCHT, DRUPPELS OF SPETTERS, EN MAG U GEEN VOORWERPEN WAARIN EEN VLOEISTOF ZIT BOVENOP HET APPARAAT PLAATSEN.
  • GEBRUIKT U UITSLUITEND DE AANBEVOLEN ACCESSOIRES.
• VERWIJDERT U NIET DE AFDEKKING (OF HET ACHTERPANEEL). ER BEVINDEN ZICH GEEN ONDERDELEN IN HET APPARAAT DIE DOOR DE GEBRUIKER MOETEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN VAKBEKWAAM ONDERHOUDSPERSONEEL.

WAARSCHUWING!

• OM EEN GOEDE VENTILATIE TE VERZEKEREN, DIT APPARAAT NIET IN EEN BOEKENKAST, EEN INGEBOUWDE KAST OF EEN ANDERE GESLOTEN RUIMTE INSTALLEREN OF GEBRUIKEN. ZORG ERVOOR DAT DE VENTILATIEWEGEN NIET DOOR GORDIJNEN OF ANDERE MATERIALEN WORDEN AFGESLOTEN, OM GEVAAR VOOR ELEKTRISCHE SCHOK OF BRAND TEN GEVOLGE VAN OVERVERHITTING TE VOORKOMEN.

- ZORG DAT DE VENTILATIE-OPENINGEN VAN HET APPARAAT NIET GEBLOKKEERD WORDEN DOOR KRANTEN, TAFELKLEEDJES, GORDIJNEN, OF IETS DERGELIJKS.

- ZET GEEN OPEN VUUR, ZOALS BRANDENDE KAARSEN, OP HET APPARAAT.

• DOE LEGE BATTERIJEN WEG OP EEN MILIEUVRIENDELIJKE MANIER.

Het stopcontact moet dichtbij het apparaat zitten en gemakkelijk bereikbaar zijn.

De stekker van het netsnoer moet goed te bedienen blijven.

Om dit apparaat volledig los te koppelen van het elektriciteitsnet, trekt u de stekker van het netsnoer uit het stopcontact.

■ EMC ElektroMagnetische compatibiliteit

Dit symbool (CE) bevindt zich op de kenplaat.

Gebruik alleen de aanbevolen accessoires.

• Gebruik alleen de bijgeleverde AV- en USB-snoeren.
• Bij gebruik van een afzonderlijk aangeschafte kabel mag de lengte van die kabel maximaal 3 meter bedragen.
• Bewaar de geheugenkaart buiten het bereik van kinderen.

Het productidentificatiemerkteken bevindt zich op de onderkant van de toestellen.

■ Waarschuwingen voor het gebruik

Houd de SD Card/Hard Disk Video Camera zover mogelijk verwijderd van elektromagnetische apparatuur (bijvoorbeeld, magnetronovens, tv's, videogames enz.).

- Als u de SD Card/Hard Disk Video Camera op of in de buurt van een tv gebruikt, kunnen beeld en geluid op de SD Card/Hard Disk Video Camera gestoord zijn door de elektromagnetische straling.

- Gebruik de SD Card/Hard Disk Video Camera niet in de buurt van een mobiele telefoon omdat dan storingen in het beeld en geluid kunnen optreden.

- Het krachtige magnetisch veld van een luidspreker of een grote motor kan opnamen beschadigen of beelden vervormen.

- De elektromagnetische straling van microprocessors kan beeld en geluid van de SD Card/Hard Disk Video Camera storen.

- Als de SD Card/Hard Disk Video Camera wordt gestoord door elektromagnetische apparatuur en niet goed meer werkt, schakelt u de SD Card/Hard Disk Video Camera uit en verwijdert u de batterij of de lichtnetadapter. Sluit de batterij of de lichtnetadapter vervolgens weer aan en schakel de SD Card/Hard Disk Video Camera in.

Gebruik de SD Card/Hard Disk Video Camera niet in de buurt van een radiozender of hoogspanningsleidingen.

- Als u beelden opneemt in de buurt van een radiozender of hoogspanningsleidingen, kunnen beeld of geluid gestoord zijn.

Over het aansluiten van een televisie of ander videoapparaat.

• Gebruik alleen de meegeleverde AV-kabels.
  Over het aansluiten op een computer of printer.
• Gebruik alleen de meegeleverde USB-kabels.

■ Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zijn naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt.

Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

Opmerking over het batterijensymbool (beneden twee voorbeelden):

Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld.

■ Opmerking over lithiumbatterijen

- Bij dit product zijn lithiumbatterijen geleverd. Wanneer deze verbruikt zijn, mag u deze niet weggooien maar moet u deze inleveren als klein chemisch afval.

• Dit apparaat bevat een lithiumbatterij als stroomvoorziening voor de klok.
• Raadpleeg uw leverancier over het verwijderen van de lithiumbatterij op het moment dat u het apparaat aan het einde van de levensduur vervangt.
• Verzekert u ervan dat de ingebouwde lithiumbatterij door vakbekwaam servicepersoneel wordt verwijderd.

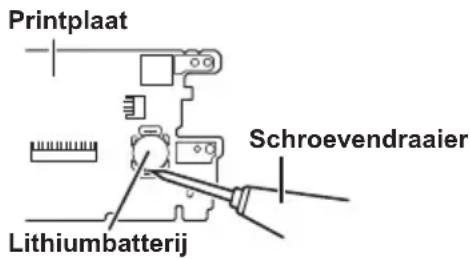

  ■ Alleen voor servicepersoneel:

Printplaat Schroevendraaier Lithiumbatterij

• Verwijder de lithiumbatterij van de Gedrukte Bedradingsplaat met behulp van de schroevendraaier etc. zoals het figuur hierboven.
• De vorm van de Gedrukte Bedradingsplaat en de positie van de lithiumbatterij kunnen verschillen afhankelijk van het model van de camera.

■ Schadeloosstelling voor opnamen

De fabrikant kan in geen geval aansprakelijk worden gesteld voor het verlies van een opname wegens slechte werking of een defect van dit toestel, de accessoires of opneembare media.

■ Houd rekening met eventuele auteursrechten

Het kopiëren van eerder opgenomen tapes of diskettes of ander gepubliceerd of uitgezonden materiaal voor andere doeleinden dan privégebruik kan een inbreuk vormen op het auteursrecht. Zelfs indien alleen bedoeld voor privégebruik kunnen aan het kopiëren van bepaald materiaal beperkingen zijn verbonden.

■ Kaarten die geschikt zijn voor dit toestel

SD-geheugenkaart en SDHC-geheugenkaart

• Geheugenkaarten van 4 GB of meer zonder SDHC-logo zijn niet gebaseerd op de specificaties van SD-geheugenkaarten.
• Raadpleeg pagina 15 voor meer informatie over SD-kaarten.

■ Ten behoeve van deze gebruiksaanwijzing

• Wordt een SD-geheugenkaart en SDHC-geheugenkaart simpelweg een "SD-kaart" genoemd.
• Referentiepagina's worden aangegeven met een pijl, bijvoorbeeld: → 00
• Deze bedieningsinstructies zijn geschreven voor het gebruik met de modellen SDR-H90 en SDR-H80. Beelden kunnen licht afwijken van het origineel.
• Voor de afbeeldingen in deze gebruiksaanwijzing is het model SDR-H80 gebruikt. Delen van de tekst verwijzen echter wel naar andere modellen.
  — Afhankelijk van het model, kunnen sommige functies niet beschikbaar zijn.
• De mogelijkheden kunnen verschillen - lees dus aandachtig.

Licenties

• Het SDHC logo is een handelsmerk.
  ● U.S. Patent Nr. 6.836.549, 6.381.747, 7.050.698, 6.516.132 en 5.583.936.
  Dit product omvat technologie ter bescherming van het copyright die wordt beschermd door octrooien in de V.S. en door andere intellectuele-eigendomsrechten. Gebruik van deze technologie ter bescherming van het copyright moet worden goedgekeurd door Macrovision en is bedoeld voor thuisgebruik en voor andere beperkte weergavetoepassingen tenzij anderszins goedgekeurd door Macrovision. Het terugwerkend ontwikkelen en constureren of het de-assembleren is verboden.
• Gefabriceerd onder licentie van Dolby Laboratories. Dolby en het symbool double-D zijn handelsmerken van Dolby Laboratories.
• Microsoft®, Windows®, Windows Vista®, DirectDraw®, DirectSound® en DirectX® zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Schermkopie(ën) van producten van Microsoft weergegeven met de toestemming van Microsoft Corporation.
• IBM, PC/AT en PowerPC zijn geregistreerde merken van International Business Machines Corporation in de Verenigde Staten.
• Intel ^ , Core ^TM , Pentium ^ en Celeron ^ zijn de gedeponeerde handelsmerken of handelsmerken van Intel Corporation in de Verenigde Staten en andere landen.
• YouTube en het YouTube-logo zijn gedeponeerde handelsmerken of handelsmerken van YouTube LLC.
• Macintosh en Mac OS zijn geregistreerde merken of merken van Apple Inc. in de Verenigde Staten en/of in andere landen.
• Andere namen van systemen en producten die worden vermeld in deze handleiding zijn doorgaans de geregistreerde handelsmerken of de handelsmerken van de fabrikanten die het systeem of het product in kwestie hebben ontwikkeld.

©

Accessoires

Kijk de accessoires even na voordat u het toestel in gebruik neemt.

Batterijpak

VW-VBG070

- De accu is niet opgeladen. Zorg ervoor dat de accu is opgeladen voordat u de camera gaat gebruiken. (→ 10)

Lichtnetadapter

VSK0698

Netsnoer

K2CQ2CA00006 of

K2CR2DA00004

Gelijkstroomsnoer

K2GJ2DC00015

AV-snoer

K2KC4CB00022

USB-snoer

K1HA05AD0006

Cd-rom

Software

Cd-rom

LSFT0775

Gebruiksaanwijzing

Optionele accessoires

Sommige optionele accessoires zijn niet in alle landen verkrijgbaar.

Netadapter (VW-AD21E-K)

Accu (lithium/VW-VBG070)

Accu (lithium/VW-VBG130)

Accu (lithium/VW-VBG260)

Accu (lithium/VW-VBG6)*1

Batterijhouderset (VW-VH04)

Groothoeklens (VW-W3707H)

Filterset (VW-LF37WE)

Dvd-brander (VW-BN1)

Schoenadapter (VW-SK12E)

Videolamp (VW-LDC103E)*2

Gloeilamp voor gelijkstroom-videolampje (VZ-LL10E)

*1 De kit voor de accuhouder VW-VH04 (optioneel) is noodzakelijk.
*2 De schoenadapter VW-SK12E (optioneel) is noodzakelijk.

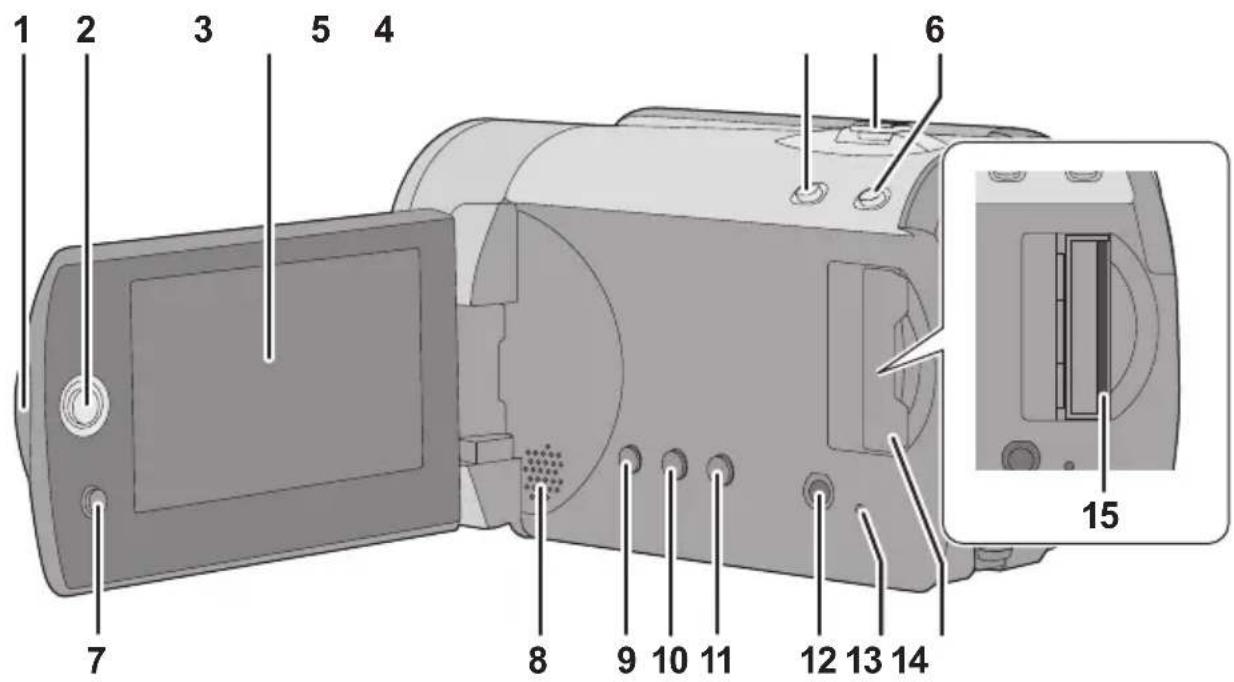

1 2 3 5 4 6 7 8 9 10 11 12 13 14 15

1 LCD-scherm uitklapgedeelte
2 Joystick
3 Lcd-scherm

Door beperkingen in de productietechnologie van lcd-schermen kunnen in het lcd-scherm enkele heel kleine heldere of donkere vlekken voorkomen. Dit is geen defect en heeft geen invloed op het opgenomen beeld.

4 Webfunctieknop [WEB MODE]

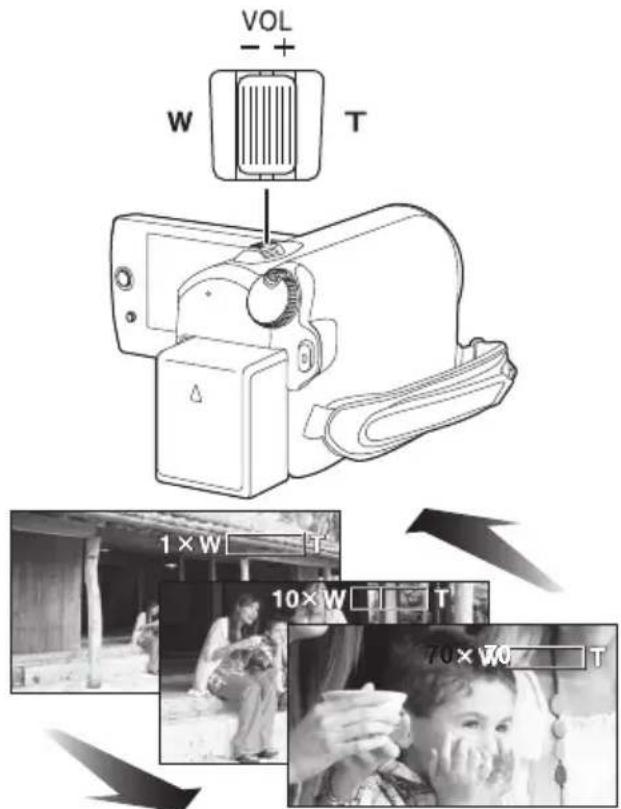

5 Bij het opnemen: zoomknop [W/T] Bij het afspelen: volumeregeling [-VOL+]

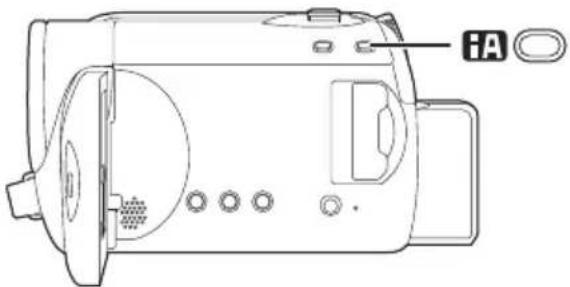

6 Intelligent automatisch knop [iA]
7 Menuknop [MENU]
8 Luidspreker

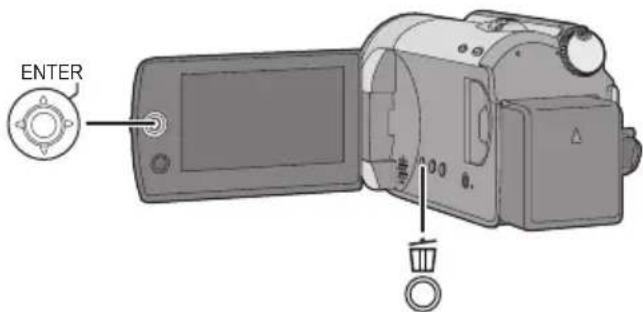

9 Verwijderknop [ ]
10 Knop voor handmatige bediening [MANUAL AF/MF]

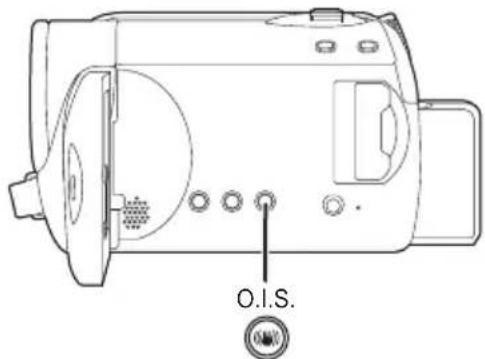

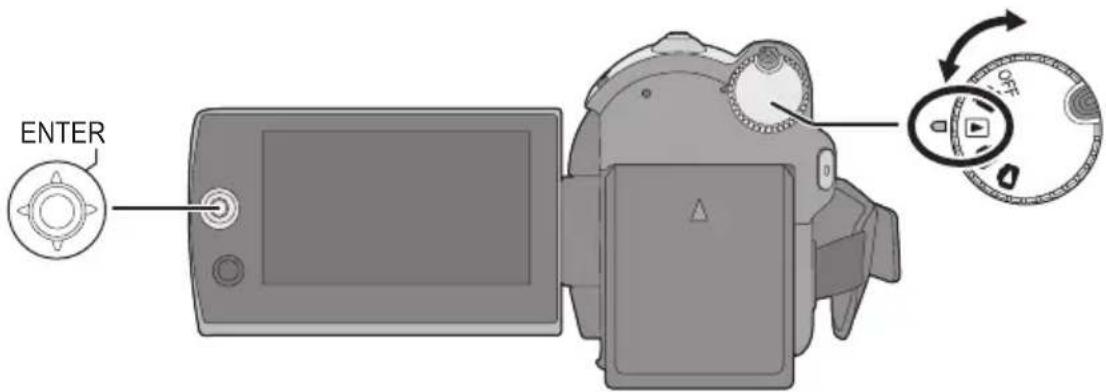

11 Optische-beeldstabilisatieknop [O.I.S.]
12 AV-uitgang [A/V]
13 Lees-/schrijflampje geheugenkaart [ACCESS]

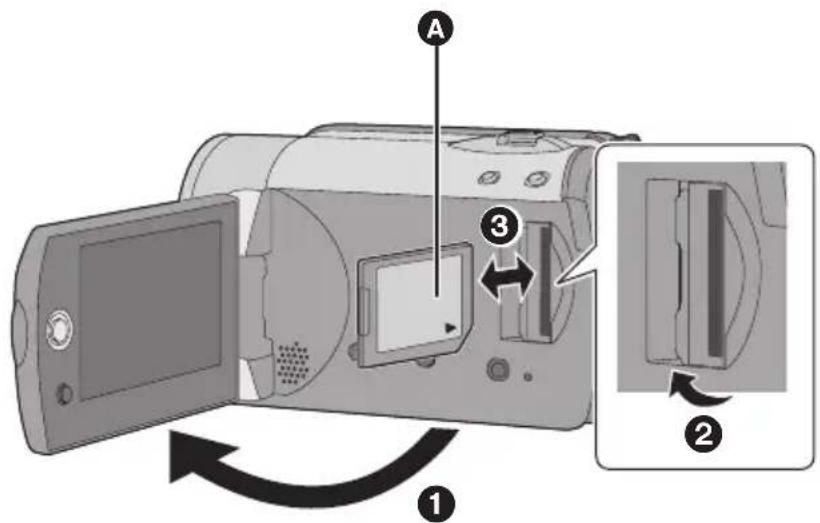

14 Klepje SD-kaartgleuf [SD CARD]
15 SD-kaartgleuf

Lcd-scherm

Trek het lcd-scherm met uw vingers naar buiten in de richting van de pijl.

- Het scherm kan maximaal 90° geopend worden.

A

• Het scherm kan tot 180° A in de richting van de lens of tot 90° B in tegengestelde richting worden gedraaid.
• De helderheid en het kleurniveau van het lcd-scherm kunnen worden aangepast.

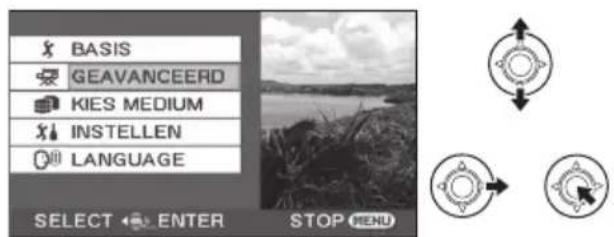

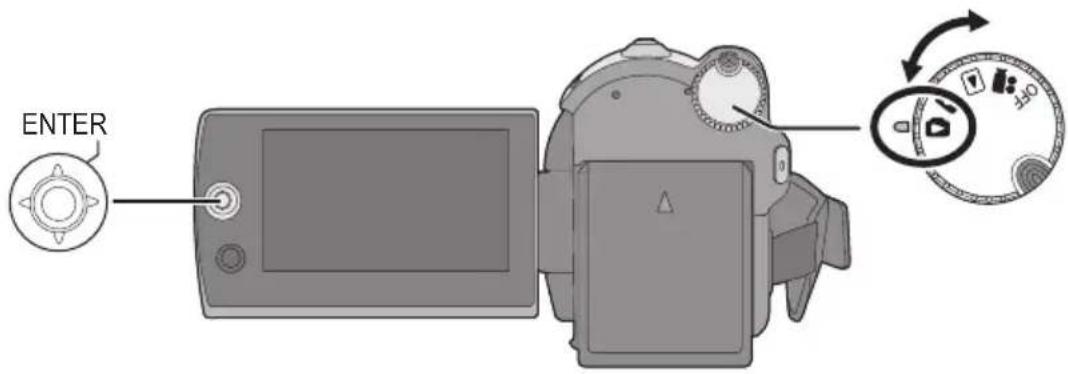

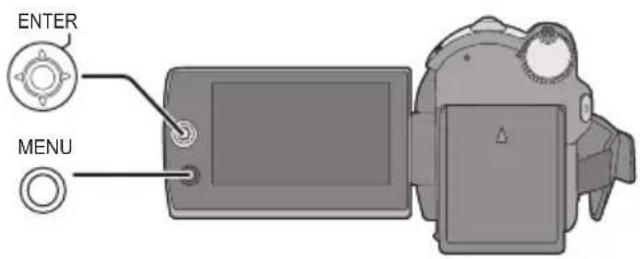

Joystick

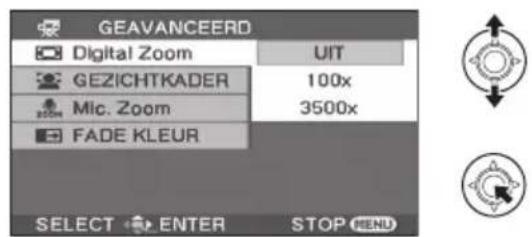

Met de joystick kunt u de opnamefuncties en weergavehandelingen selecteren en kunt u het menuscherm bedienen.

Selecteer een instelling of scène door de joystick omhoog, omlaag, naar links of naar rechts te bewegen en druk vervolgens op de joystick om de keuze te bevestigen.

1 Selecteer door de cursor naar boven, onder, links of rechts te bewegen.
② Bevestig de keuze door de joystick in het midden in te drukken.

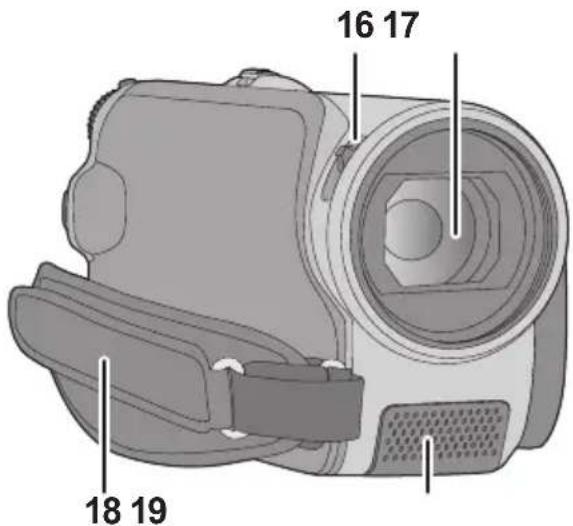

16 17 18 19

16 Open/dicht-knop voor de lensdop 17 Lens

• Plaats de MC-beschermer of het ND-filter van de Filterset (VW-LF37WE; optioneel) op de groothoeklens (VW-W3707H; optioneel) voorop de lens.
• Als tijdens gebruik van de groothoeklens de vergrotingsfactor hoger wordt dan 20×, verslechtert de beeldkwaliteit.
• De telelens kan niet worden gebruikt.

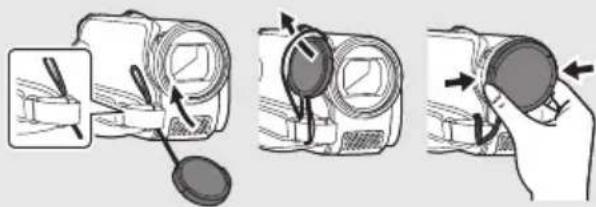

Plaatsing van de lensdop (Maakt deel uit van de Filterset (VW-LF37WE; optioneel))

- Wanneer de filterset (VW-LF37WE; optioneel) wordt gebruikt, beschermt u het oppervlak van de lens wanneer het toestel niet wordt gebruikt met de lensdop die bij de filterset werd geleverd.

- Pak de lensdop met twee vingers vast om de lensdop te bevestigen of te verwijderen.

18 Handgreepriem

19 Microfoon (ingebouwd, stereo)

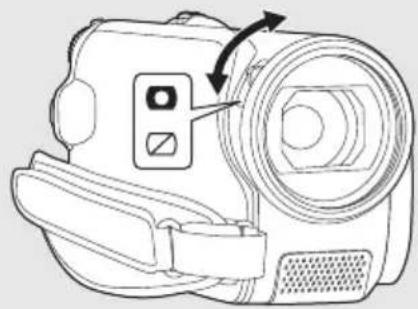

Lensbescherming

Voor bescherming van de lens, de lensdop buiten gebruik sluiten.

Verschuif de open/dicht-schakelaar voor de lensbescherming.

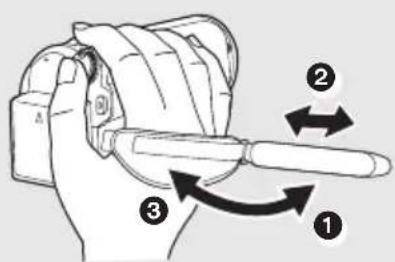

Pas de lengte van de riem en de plaats van het kussen aan.

① Kantel de riem.
② Stel de lengte af.
③ Breng de riem weer terug in de oorspronkelijke positie.

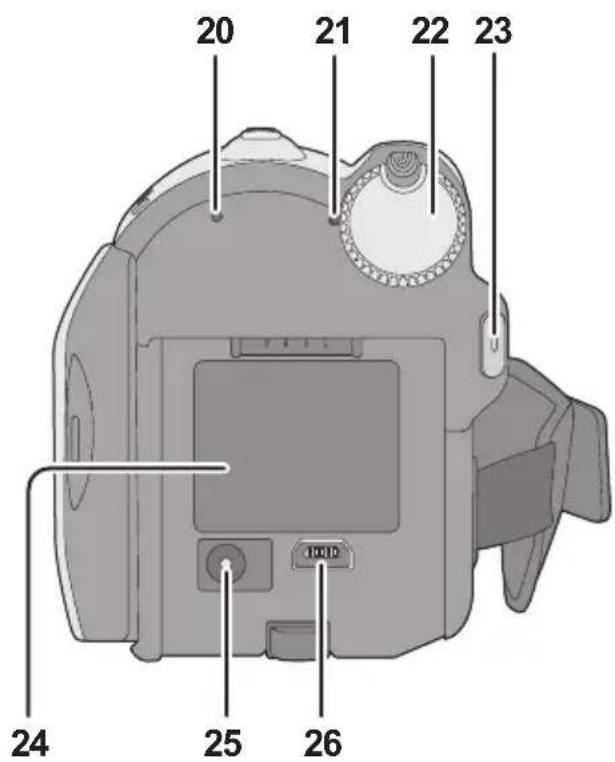

20 21 22 23 24 25 26

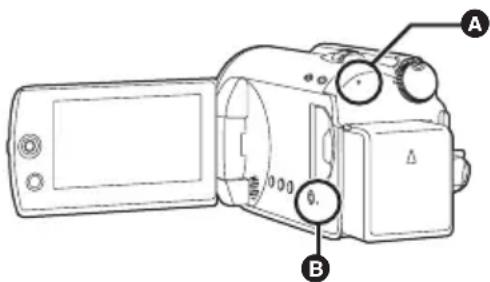

20 Lees-/schrijflampje van harde schijf [ACCESS HDD]
21 Statusindicator

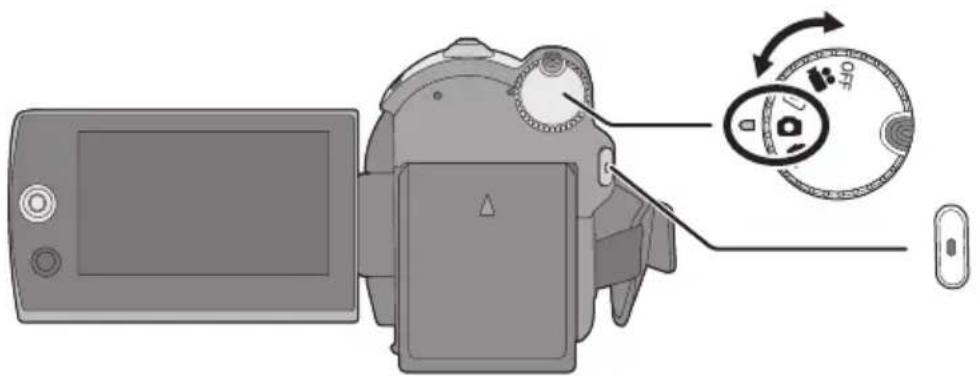

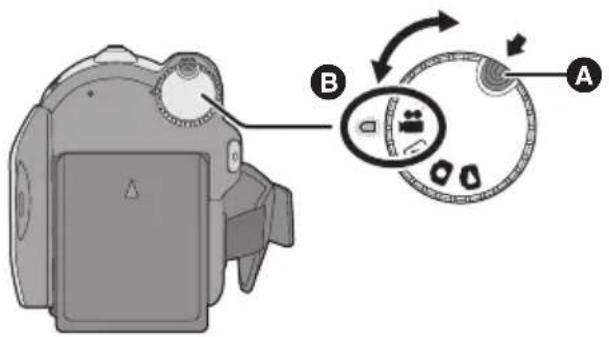

22 Standkiezer
23 Knop opname starten/stoppen
24 Accuhouder
25 DC-aansluiting [DC IN]

- Gebruik altijd de meegeleverde netadapter of een originele netadapter van Panasonic (VW-AD21E-K; optioneel).

26 USB-aansluiting [ ]

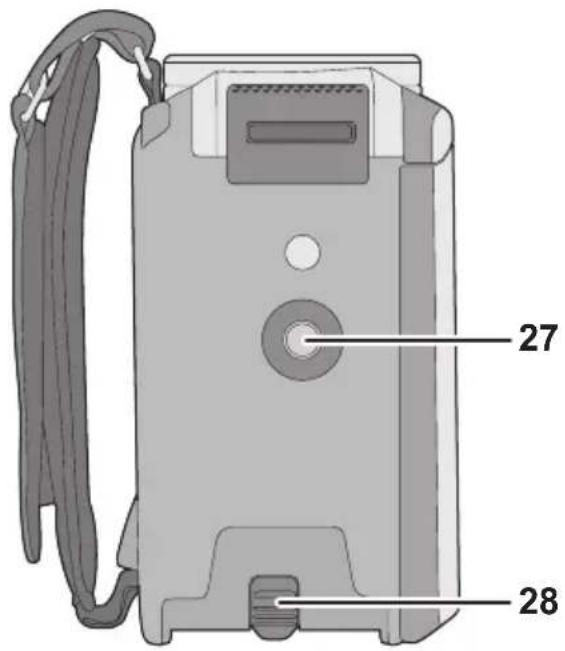

27 28

27 Uitsparing voor statief
28 Accu-ontgrendelknop [BATTERY]

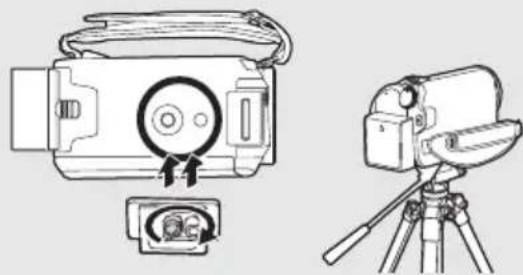

Uitsparing voor statief

Dit is een gat waarop u het optionele statief kunt aansluiten.

Accu's die geschikt zijn voor dit toestel

De accu die geschikt is voor dit toestel is de meegeleverde accu/VW-VBG070/VW-VBG130/VW-VBG260/VW-VBG6.

• Dit toestel is uitgerust met een functie die de accu's herkent die kunnen worden gebruikt, en de accu's (VW-VBG070/VW-VBG130/VW-VBG260/VW-VBG6) zijn compatibel met dit toestel. (De accu's die niet compatibel zijn volgens deze functie, kunnen niet worden gebruikt.)
• De kit voor de accuhouder VW-VH04 (optioneel) is noodzakelijk bij gebruik van VW-VBG6.

Het blijkt dat in sommige markten namaakaccu's te koop zijn die sterk lijken op het originele product. Sommige van deze accu's zijn niet afdoende beveiligd met ingebouwde veiligheidsfuncties om te voldoen aan de vereisten van de geldende veiligheidsnormen. Het is mogelijk dat deze accu's in brand raken of exploderen. Wij wijzen u erop dat wij niet aansprakelijk zijn voor enig ongeluk of defect voortvloeiend uit het gebruik van namaakaccu's. Om er zeker van te zijn dat u veilige producten gebruikt, adviseren wij u een originele accu van Panasonic te gebruiken.

Accu opladen

Bij aankoop van dit toestel is de accu nog niet opgeladen. Laad de accu op voordat u de camera gaat gebruiken. Belangrijk:

Als de DC-kabel op de netadapter is aangesloten, wordt de accu niet opgeladen. Verwijder daarvoor eerst de DC-kabel uit de netadapter.

Bezig met opladen ( 12, Oplaadduur)

Uit:

Opladen voltooid

Knippert:

• Als de batterij zeer warm of koud is, gaat het lampje knipperen en zal het opladen langer duren dan normaal.
• Verwijder vuil, vreemde voorwerpen of stof van de aansluitingen van de batterij of de lichtnetadapter.
  Als het lampje blijft knipperen, is er mogelijk iets mis met de batterij of de lichtnetadapter. Neem contact op met uw dealer.

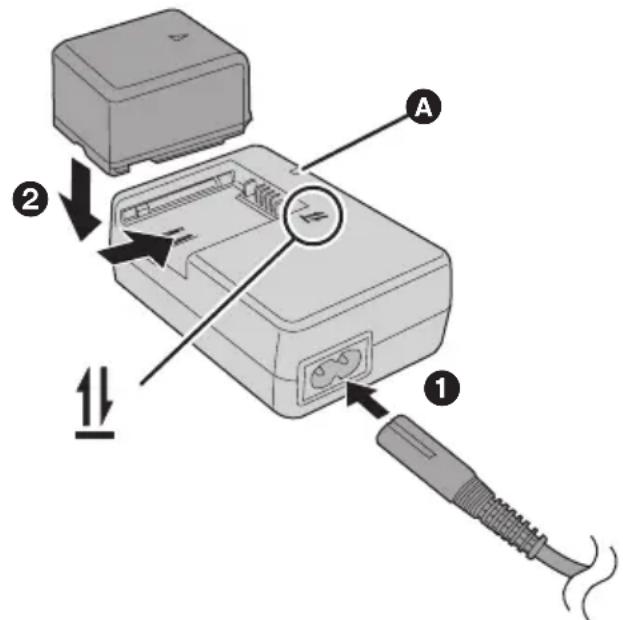

1 Sluit de netkabel aan op de netadapter en steek deze in het stopcontact.

2 Plaats de accu op de netadapter door de pijlen uit te lijnen.

• We raden aan accu's van Panasonic te gebruiken. (→ 6, 12)
• Bij gebruik van andere accu's, kunnen we de kwaliteit van dit product niet garanderen.

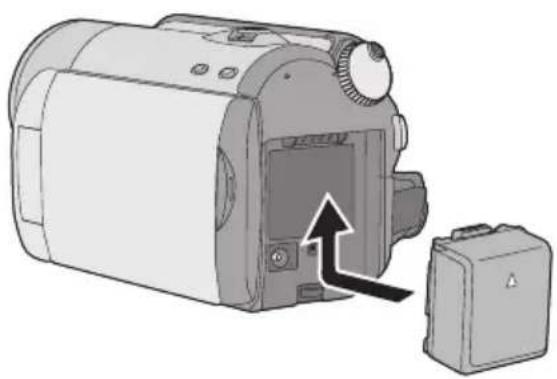

De batterij in het toestel plaatsen

Druk de accu tegen de accuhouder en schuif de accu in de richting van de pijl totdat deze vastklikt.

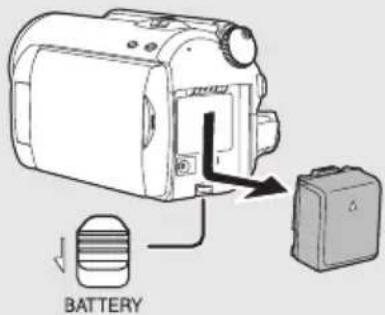

De accu verwijderen Verschuif de schakelaar BATTERY en schuif de accu om deze te verwijderen.

BATTERY

• Houd de batterij vast met uw hand zodat zij niet valt.

• Zorg ervoor dat de functieknop op OFF staat en controleer of de statusindicator uit staat alvorens de accu te verwijderen.

• Niet verwarmen of blootstellen aan vuur.
• Laat de accu('s) niet liggen in een voertuig dat gedurende een lange tijd is blootgesteld aan direct zonlicht met alle portieren en ruiten gesloten.

LET OP

Er bestaat ontploffingsgevaar als de batterij verkeerd is ingelegd. Vervang ze uitsluitend door een batterij van hetzelfde of een gelijkaardig type dat wordt aanbevolen door de fabrikant. Gooi lege batterijen weg volgens de instructies van de fabrikant.

Waarschuwing

Brand-, explosie- en verbrandingsgevaar. Haal de batterij niet uit elkaar, verhit haar niet tot boven de 60 °C en veras haar niet.

Oplaadduur en opnameduur

■ Oplaadduur

- Temperatuur: 25 °C/luchtvochtigheid: 60%

Modelnummer batterij	Spanning/Capaciteit (Minimum)	Oplaadduur
Meegeleverde accu/VW-VBG070 (optioneel)	7,2 V/7 25 mAh 1 h 35 min
VW-VBG130 (optioneel)	7,2 V/1250 mAh	2 h 35 min
VW-VBG260 (optioneel)	7,2 V/2500 mAh	4 h 40 min
VW-VBG6* (optioneel)	7,2 V/5400 mAh	9 h 25 min

- Als de temperatuur hoger of lager is dan 25 °C, zal het opladen langer duren.

■ Opnameduur

- Temperatuur: 25 °C/luchtvochtigheid: 60%

Modelnummer batterij	Spanning/ Capaciteit (Minimum)	Opname bestemming	Opnemen	Maximale ononderbroken opnametijd	Werkelijke opnametijd
Meegeleverde accu/VW-VBG070 (optioneel)	7,2 V/ 725 mAh	HDD	XP	1 h 50 min	55 min
			SP/LP	1 h 55 min	1 h
		SD	XP/SP/LP	2 h 1 h 5	min
VW-VBG130 (optioneel)	7,2 V/ 1250 mAh	HDD	XP	2 h 55 min	1 h 30 min
			SP/LP	3 h	1 h 35 min
		SD	XP/SP/LP	3 h 10 min	1 h 45 min
VW-VBG260 (optioneel)	7,2 V/ 2500 mAh	HDD	XP	5 h 20 min	2 h 50 min
			SP/LP	5 h 35 min	2 h 55 min
		SD	XP/SP/LP	5 h 50 min	3 h 15 min
VW-VBG6* (optioneel)	7,2 V/ 5400 mAh	HDD	XP	13 h 20 min	7 h
			SP/LP	13 h 50 min	7 h 20 min
		SD	XP/SP/LP	14 h 30 min	8 h 5 min

* De kit voor de accuhouder VW-VH04 (optioneel) is noodzakelijk.

- De genoemde tijden zijn benaderingen.

- De werkelijke opnameduur is de tijd gedurende welke er kan worden opgenomen op een schijf terwijl herhaaldelijk wordt gestart/gestopt met opnemen, het toestel herhaaldelijk wordt aan-/uitgezet, de zoomknop herhaaldelijk wordt gebruikt enz.

- De opnametijden variëren al naar gelang het gebruik. Opgelet: In een koude omgeving loopt de gebruikstijd van de accu terug. We raden aan een reserve-accu op te laden tijdens opname.

- De batterijen worden warm na gebruik of bij het opladen. Dit toestel wordt ook warm bij gebruik. Dit is geen defect.

Pictogram van de acculading

- Het pictogram op het scherm verandert naarmate de lading in de accu afneemt.

Als de resterende opnametijd 3 minuten bedraagt, wordt het pictogram roch. Als de accu leeg is, gaat het pictogram ( ) knipperen.

• De resterend gebruikstijd wordt weergegeven, indien de voor dit toestel geschikte accu van Panasonic wordt gebruikt. Het kan enige tijd duren voordat de resterend gebruikstijd wordt weergegeven. De werkelijke resterende gebruikstijd varieert afhankelijk van het daadwerkelijke gebruik.
• De maximale resterende acculading die kan worden afgebeeld is 9 uur en 59 minuten. Als de resterende tijd meer is dan 9 uur en 59 minuten, blijft de weergave groen en verandert niet totdat de resterende tijd lager is dan 9 uur en 59 minuten.
• Als u de functieknop draait om van functie te wisselen, gaat de tijdsaanduiding kortstondig uit om de resterende gebruikstijd van de accu te herberekenen.
• Indien u een netadapter van een andere fabrikant gebruikt, wordt het resterend accuvermogen niet weergegeven.

Op de netvoeding aansluiten

De camera staat op standby wanneer de netadapter wordt aangesloten. Zolang de netadapter in het stopcontact zit, is het primaire circuit altijd "live".

Belangrijk:

Zolang de DC-kabel op de netadapter is aangesloten, wordt de accu niet opgeladen.

1 Sluit de netkabel aan op de netadapter en steek deze in het stopcontact.
2 Sluit de DC-kabel aan op de netadapter.
3 Sluit de camera aan op de DC-kabel.

- De netkabel is specifiek voor deze camera ontworpen en mag niet met een ander apparaat worden gebruikt. Bovendien mag een netkabel van andere apparatuur niet worden gebruikt met deze camera.

Met dit toestel kunnen zowel bewegende als stilstaande beelden worden opgenomen op de interne harde schijf en op een SD-kaart.

	Interne harde schijf(harde schijf)	SD-geheugenkaart			SDHC-geheu-genkaart
Symbool op het scherm		[DDDH]
Aanduiding in deze gebruiksaanwijzing
Capaciteit	80 GB*1 (SDR-H90)60 GB*2 (SDR-H80)	8 MB/16 MB	32 MB/64 MB/128 MB	256 MB/512 MB/1 GB/2 GB	4 GB/6 GB/8 GB/12 GB/16 GB/32 GB
Functies
Bewegende beelden opnemen	[ASC3]		[WDW]	[ZWH]
Stilstaande beelden opnemen	[sprrr]	[GSY4]
Afspeellijsten maken ●	-

●: wel van toepassing –: niet van toepassing

*1 De 80 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 80 GB staat gelijk aan 80.000.000.000 bytes. De beschikbare capaciteit is minder groot.

*2 De 60 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 60 GB staat gelijk aan 60.000.000.000 bytes. De beschikbare capaciteit is minder groot.

*3 De werking kan niet worden gegarandeerd.

Informatie over SD-kaarten die geschikt zijn voor het opnemen van bewegende beelden

Wij raden aan SD-kaarten te gebruiken die voldoen aan Class 2 of hoger van de SD Speed Class Rating of de onderstaande Panasonic SD-kaarten voor het opnemen van bewegende beelden. (Als u een andere soort SD-kaart gebruikt, stopt de opname mogelijk plots tijdens de opname van bewegende beelden.)

	High Speed SD-geheugenkaart	Class 2 SD/SDHC-geheugenkaart	Class 4 SD/SDHC-geheugenkaart	Class 6 SD/SDHC-geheugenkaart
256 MB RP-SDH256 RP-SDR256 --
512 MB RP-SDK512 RP-SDR512 --
1 GB RP-SDH01G RP-SDR01G - RP-SDV01G
2 GB RP-SDK02G RP-SDR02G RP-SDM02G RP-SDV02G
4 GB - RP-SDR04G RP-SDM04G RP-SDV04G
6 GB -- RP-SDM06G -
8 GB --		- RP-SDV08G
12 GB -- RP-SDM12G -
16 GB --		- RP-SDV16G
32 GB --		- RP-SDV32G

- Als u een van de onderstaande SD-kaarten gebruikt kan niet worden gegarandeerd dat het toestel op de juiste wijze bewegende beelden opneemt.

-SD-kaarten van 32 MB tot 128 MB

- SD-kaarten van 256 MB tot 32 GB, anders dan hierboven vermeld

Behandeling van de SD-kaart

• Raak de aansluitpunten op de achterkant van de kaart niet aan.
• Stel de aansluitingen van de kaart niet bloot aan water, vuil of stof.
• Laat de SD-kaarten niet op de volgende plaatsen liggen:

-Op heel stoffige of vochtige plaatsen.

-Bij een verwarming.

- Plaatsen met grote temperatuurverschillen (er kan dan immers condensatie optreden).

—Plaatsen met statische elektriciteit of elektromagnetische golven.

• Om SD-kaarten te beschermen moet u ze in hun omhulsel plaatsen als ze niet worden gebruikt.
• Elektrische ruis, statische elektriciteit of een storing van dit toestel kunnen de data die op de SD-kaart is opgeslagen beschadigen. Wij raden aan de data op de SD-kaart op te slaan op een pc.
• Houd de geheugenkaart buiten het bereik van kinderen; anders zouden zij hem kunnen inslikken.

Behandeling van de harde schijf

Dit toestel heeft een interne vaste schijf. De vaste schijf is een precisie-instrument waarmee voorzichtig moet worden omgegaan.

■ Zorg ervoor dat dit toestel niet aan trillingen of schokken wordt blootgesteld

Door stoten kan een storing in de harde schijf worden veroorzaakt.

• Het is mogelijk dat het toestel de harde schijf niet meer herkend.
• Het is mogelijk dat niet meer op de harde schijf kan worden opgenomen.
• Het is mogelijk dat de inhoud op de harde schijf niet meer kan worden afgespeeld.

Tijdens het opnemen of afspelen:

- Stel de harde schijf niet bloot aan trillingen of schokken.

■ Laat dit toestel niet vallen

Als het toestel een sterke schok krijgt, bijvoorbeeld door een val, kan de vaste schijf worden beschadigd. Dit toestel beschikt over een valdetectiefunctie die de vaste schijf beschermt tegen schokken als men het toestel laat vallen. Als een val van het toestel wordt gedetecteerd tijdens het opnemen van bewegende beelden, kan het werkgeluid van de beschermfunctie van de vaste schijf worden opgenomen. Als wordt vastgesteld dat het toestel voortdurend valt, kan de opname of weergave stoppen.

■ Let op de temperatuur van dit toestel

U kunt mogelijk geen opnamen meer maken of afspelen als dit toestel te warm of te koud is. Er wordt een waarschuwing weergegeven op het lcd-scherm van dit toestel als er een onregelmatigheid met betrekking tot de temperatuur wordt waargenomen.

■ Gebruik het toestel niet in een lagedrukgebied

De HDD kan beschadigd raken als u dit toestel gebruikt op een hoogte van meer dan 3000 m.

■ Maak een reservekopie van belangrijke data om deze te beschermen

Maak regelmatig reservekopieën van opgenomen data op een pc, dvd-schijf of een ander medium. In geval van beschadiging van de vaste schijf kunnen de opgenomen gegevens niet worden hersteld.

■ Opmerkingen met betrekking tot het opnemen

Beelden worden in de nabijheid van luidsprekers met een hoog volume mogelijk niet goed op de harde schijf opgenomen als gevolg van de trilling die de luidsprekers genereren. Zorg er in dat geval voor dat de afstand tot de luidsprekers groter is wanneer u opneemt of gebruik een SD-kaart.

■ Dit toestel weggeven of weggooien

Lees het bestand Bedieningshandleiding (pdf-formaat)

■ Vrijwaring ten aanzien van opgenomen inhoud

Panasonic aanvaardt geen aansprakelijkheid voor directe of indirecte schade als gevolg van problemen van welke aard dan ook die ertoe leiden dat opgenomen of bewerkte inhoud verloren gaat, en geeft geen garantie ten aanzien van inhoud als het opnemen of bewerken niet op de juiste manier verloopt. Het bovenstaande geldt ook wanneer het toestel op enige wijze is gerepareerd (met inbegrip van andere onderdelen die niet gerelateerd zijn met de harde schijf).

Toegangslampje

A Lampje toegang harde schijf [ACCESS HDD]

- Wanneer dit toestel toegang verkrijgt tot de harde schijf gaat het lampje branden.

- Voer de onderstaande handelingen niet uit zolang het lampje brandt:

—Het toestel blootstellen aan sterke trillingen of schokken
— De standkiezer bedienen
— De batterij verwijderen of de lichtnetadapter losmaken

- Als u bovenstaande bedieningen uitvoert terwijl het lampje brandt, kunnen de gegevens, de vaste schijf of het toestel worden beschadigd. Echter, het lees-/schrijflampje dient te branden terwijl de functieknop wordt gedraaid voor het selecteren van een functie. In dat geval is er geen probleem.

B Lees-/schrijflampje van SD-kaart [ACCESS]

• Wanneer dit toestel toegang verkrijgt tot de SD-kaart gaat het lampje branden.
• Voer de onderstaande handelingen niet uit zolang het lampje brandt:

— Het klepje van de SD-kaartgleuf openen en de SD-kaart verwijderen
— De standkiezer bedienen
— De batterij verwijderen of de lichtnetadapter losmaken

- Als u bovenstaande bedieningen uitvoert terwijl het lampje brandt, kunnen de gegevens, de SD-kaart of het toestel worden beschadigd. Echter, het lees-/schrijflampje dient te branden terwijl de functieknop wordt gedraaid voor het selecteren van een functie. In dat geval is er geen probleem.

Let op:

Als u een SD-kaart invoert of verwijdert terwijl het toestel aan is, kan het toestel storingen gaan vertonen of kunnen gegevens die op de SD-kaart zijn opgeslagen verloren gaan.

1 Draai de standkiezer naar OFF.
- Controleer of de statusindicator uit is.
2 Open eerst het Icd-scherm en open dan het klepje van de SD-kaartgleuf.
3 Plaats/verwijder de SD-kaart.

- Duw de SD-kaart recht in het toestel en duw hem aan totdat hij niet verder kan.

- Druk in het midden van de SD-kaart en trek de kaart recht naar buiten.

4 Sluit het klepje van de SD-kaartgleuf zorgvuldig.

Draai aan de standkiezer om opnemen, afspelen of aan-/uitzettenOFF te kiezen.

Zet het toestel aan door de

standkiezer

zetten terwijl u de ontgrendelknop indrukt.

De statusindicator begint te branden en het toestel wordt ingeschakeld.

- Wanneer het toestel voor het eerst wordt ingeschakeld, verschijnt een bericht dat u vraagt om de datum en de tijd in te stellen. Selecteer [JA] en stel de datum en tijd in.

(→ 20)

Uitschakelen

Zet de standkiezer op OFF.

- De statusindicator wordt gedoofd en het toestel wordt uitgeschakeld.

	Video-opnamestand (→ 22)
	Videoweergavestand (→ 25)
	Beeldopnamestand (→ 23)
	Beeldweergavestand (→ 26)
OFF

• Draai aan de standkiezer terwijl u gelijktijdig de ontgrendelknop A indrukt als u van OFF naar een andere stand overschakelt.
• Breng het symbool in lijn met de statusindicator B.

In- en uitschakelen met Icd- te Scherm

Als de standkiezer op stet, kan het toestel aan en uit worden gezet met behulp van het lcd-scherm en de zoeker.

Aanzetten

Open het Icd-scherm.

Sluit het Icd-beeldscherm.

De statusindicator gaat uit.

- Als Quick Start op [AAN] staat, knippert de statusindicator groen. Zet Quick Start op [UIT] om ervoor te zorgen dat het toestel onmiddellijk na het sluiten van het lcd-scherm wordt uitgeschakeld.

Zet de standkiezer op OFF als dit toestel niet wordt gebruikt.

ENTER MENU

1 Druk op de MENU-knop.

Afhankelijk van de stand van de standkiezer verschijnt een ander menu.

2 Selecteer het gewenste bovenmenu, beweeg de joystick naar rechts of druk op de joystick.

BASIS GEAVANCEERD KIES MEDIUM INSTELLEN LANGUAGE SELECT ENTER STOP MENU

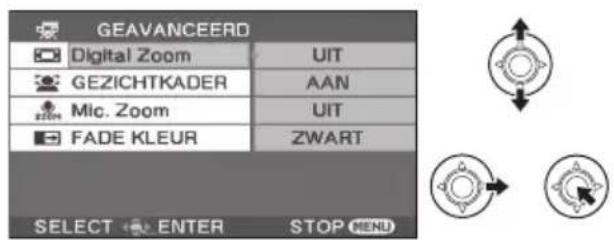

3 Selecteer het submenu-item, beweeg de joystick naar rechts of druk op de joystick.

GEAVANCEERD Digital Zoom UIT GEZICHTKADER AAN Mic. Zoom UIT FADE KLEUR ZWART SELECT ENTER STOP MENU

4 Selecteer de gewenste instelling en druk op de joystick om de keuze te bevestigen.

GEAVANCEERD Digital Zoom UIT GEZICHTKADER 100x Mic. Zoom 3500x FADE KLEUR SELECT ENTER STOP MENU

Terugkeren naar het vorige scherm Beweeg de joystick naar links.

Menuscherm verlaten Druk op de MENU-knop.

• Verander de stand van de standkiezer niet wanneer het menu wordt weergegeven.
• Het menuscherm wordt niet weergegeven tijdens het opnemen of afspelen. U kunt geen andere handelingen starten terwijl het menuscherm wordt weergegeven.

Taalkeuze

U kunt selecteren welke taal op het scherm wordt weergegeven.

1 Druk op de MENU-knop, selecteer [LANGUAGE] en druk op de joystick.
2 Selecteer [Nederlands] en druk op de joystick.

Wanneer het toestel voor het eerst wordt ingeschakeld, verschijnt een bericht dat u vraagt om de datum en de tijd in te stellen.

Selecteer [JA] en druk op de joystick. Voer stap 2 en 3 hieronder uit om de datum en tijd in te stellen.

◇Selecteer of door aan de standkiezer te draaien.

1 Selecteer het menu. (→ 19)

[BASIS] → [Klok instelling] → [JA]

2 Selecteer de datum of tijd en stel de gewenste waarde in met de joystick.

Klok instelling 15 11. 2009 12:34 SELECT Instel. ENTER STOP MENU

• Het jaar verandert als volgt: 2000, 2001, ..., 2099, 2000, ...
• Het uur wordt weergegeven volgens het 24-uursysteem.
• [1] wordt afgebeeld rechtsboven op het scherm wanneer [WERELDTIJD] is ingesteld op [THUIS], en [ ] wordt afgebeeld wanneer dit is ingesteld op [BESTEMMING].

3 Druk op de joystick om de keuze te bevestigen.

- De klok begint te werken op [00] seconden wanneer op de joystick wordt gedrukt.

4 Druk op de MENU-knop om de instelling te voltooien.

- Controleer de datum en tijd die worden weergegeven.

■ De weergavewijze van datum en tijd wijzigen

Selecteer het menu. (→ 19)

[INSTELLEN] → [Datum/Tijd] → gewenste

weergavestijl

[DATUM] [D/T] [UIT]

15.11.2009

15.11.2009 12:34

■ De datumopmaak wijzigen

Selecteer het menu. (→ 19)

[INSTELLEN] → [Datumstijl] → gewenste weergavestijl

Weergavestijl Schermweergave
[J/M/D]	2009.11.15
[M/D/J]	11.15.2009
[D/M/J]	15.11.2009

• Om de zomertijdinstelling te activeren, selecteert u de zomertijdinstelling bij [THUIS] in de [WERELDTIJD] nadat de huidige tijd is ingesteld.
• Een ingebouwde lithiumbatterij zorgt voor de voeding van de functie voor datum en uur.
• Als de tijd als [- -] wordt weergegeven, moet de ingebouwde lithiumbatterij worden opgeladen. Voer de volgende stappen uit om de accu op te laden en stel daarna de datum en tijd in.
  Sluit de netadapter of de accu aan op de camera en de ingebouwde lithiumbatterij wordt opgeladen. Voorzie de camera circa 24 uur van stroom en de lithiumbatterij zal de datum en tijd gedurende ongeveer zes maanden aangeven. (Ook als de functieknop op OFF staat, wordt de batterij opgeladen.)

De ingebouwde lithiumbatterij opladen

Intelligente automatische functie

Deze functie kiest automatisch de optimale instelling afhankelijk van het onderwerp en de opnameomstandigheden.

◇ Selecteer of do aan de functieknop te draaien.

Dit wordt automatisch ingesteld op een van de volgende instellingen, afhankelijk van het onderwerp en de opnameomstandigheden.

Portret Wanneer het on

De gezichten worden automatisch herkend, en de helderheid wordt zodanig ingesteld dat de gezichten duidelijk worden opgenomen.

Landschap Opnemen b

Het gehele landschap wordt met levendige kleuren opgenomen zonder dat de lucht in de achtergrond witachtig wordt wanneer deze erg helder is.

Spotlight Onder een spot

Een zeer helder onderwerp wordt duidelijk opgenomen.

Schemerlicht Donker ve

De camera kan duidelijke beelden opnemen in een donker vertrek of in de schemering.

Intelligent automatisch knop

Druk op deze knop om de intelligente automatische functie in of uit te schakelen.

FA Normaal	Overige	situaties
		De helderheid en kleurbalans worden automatisch ingesteld voor heldere beelden.

• Als gevolg van de omstandigheden kan een verschillende functie worden gekozen voor hetzelfde onderwerp.
• De instelling wordt automatisch door het toestel geselecteerd waardoor, afhankelijk van de opnameomstandigheden, mogelijk niet de gewenste instelling wordt gekozen.
• De helderheid kan plotseling veranderen of flikkeren wanneer dit wordt ingeschakeld.
• De optische beeldstabilisatiefunctie (→ 24) wordt in alle functies ingeschakeld.
• Als dit wordt ingeschakeld, wordt de guide line-functie uitgeschakeld.

■ Wanneer de intelligente automatische functie is uitgeschakeld

Het pictogram van de automatische functie wordt [ ] Avergegeven.

De kleurbalans (witbalans) en scherpstelling worden automatisch ingesteld.

Afhankelijk van de helderheid van het onderwerp en andere factoren worden het diafragma en de sluitertijd automatisch afgesteld zodat een optimale helderheid wordt verkregen. (In de video-opnamestand:

de sluitertijd wordt aangepast tot maximaal 1/350.)

- De kleurbalans en focus worden afhankelijk van de lichtbron of scènes mogelijk niet automatisch afgesteld. Stel deze instellingen in dat geval handmatig af.

2

Bewegende beelden opnemen

HDD SD

- Open de lensbescherming voordat u het toestel aanzet.

1 Selecteer door aan de standkiezer te draaien en open het lcd-scherm.
2 Selecteer de opnamebestemming via het menu. (→ 19)

3 Druk op de knop opname starten/stoppen om te starten met opnemen.

Opname beëindigen

Druk opnieuw op de knop opname starten/stoppen.

• [●] en [■■] zijn rood tijdens de opname. Beweeg het toestel niet tot [■■] groen wordt.
• De beelden die worden opgenomen tussen het moment waarop de knop opname starten/stoppen wordt ingedrukt om te starten met opnemen en het moment waarop de knop opnieuw wordt ingedrukt om het opnemen te onderbreken, worden één scène. De scène wordt automatisch gesplitst als de opgenomen data groter is dan 3,9 GB. (Het opnemen gaat gewoon door.)

- Als in de opnamepauzestand ongeveer 5 minuten verstrijken zonder enige bediening, schakelt dit apparaat automatisch uit om acculading te besparen.

Als u de camera weer wilt gebruiken, schakel deze dan weer in.

De economische functie kan ook op [UIT] ingesteld worden.

■ Schermaanduidingen

A

0h00m10s0h00m10s

B

SP

R 12h45mR 12h45m

©

D

A Opnamestand
B Geselecteerde opnamebestemming
© Resterende tijd voor opname

Bij een resterende tijd van minder dan 1 minuut, gaat [R 0h00m] rood knipperen.

D Verlopen opnametijd

Telkens wanneer het toestel in de opnamestand wordt gepauzeerd, wordt de teller gereset op "0h00m00s".

• Tijdens de opname van bewegende beelden stopt de opname niet, ook niet wanneer u het lcd-scherm sluit.
• Koppel de netadapter niet los en haal de accu niet eruit terwijl het toestel in de opnamefunctie staat. Hierdoor kan een reparatiemelding worden afgebeeld nadat het toestel weer wordt ingeschakeld.

HDD SD

- Open de lensbescherming voordat u het toestel aanzet.

1 Selecteer door aan de standkiezer te draaien en open het lcd-scherm.

2 Selecteer de opnamebestemming via het menu. (→ 19)

3 Druk op de opname start/stopknop.

Het toestel stelt automatisch scherp op het onderwerp dat zich in het midden van het scherm bevindt (als het op automatisch scherpstellen staat).

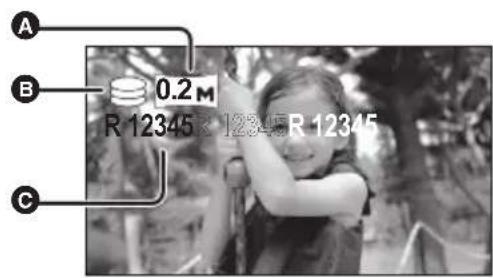

■ Schermaanduidingen

A B 0.2 M R 12345 R 12345 R 12345 C

A Formaat van stilstaande beelden
B Geselecteerde opnamebestemming
© Aantal resterende stilstaande beelden Knippert rood als [R 0] wordt weergegeven.

■ Scherpe stilstaande beelden opnemen

• Wanneer u met een vergrotingsfactor van 4× of meer op een onderwerp inzoomt, is het moeilijk de lichte trillingen die worden veroorzaakt doordat u het toestel in de hand houdt, te beperken. Zoom bij voorkeur minder sterk in en ga dichter bij het onderwerp staan wanneer u opneemt.
• Houd het toestel bij het opnemen van stilstaande beelden goed vast met uw handen en houd uw armen stil langs uw lichaam zodat u het toestel niet schudt.
• U kunt stabiele, onbewogen opnamen maken met behulp van het statief.

In-/uitzoomfunctie

U kunt optisch inzoomen tot 70×.

◇Selecteer af door aan de standkiezer te draaien.

Beweeg de zoomknop.

VOL + W T 1×W T 10×W T 70×V0 T

T-kant:

Close-upopname (inzoomen)

W-kant:

Groothoekopname (uitzoomen)

- De zoomsnelheid varieert afhankelijk van de mate waarin het zoomhendeltje wordt verplaatst.

• Als u tijdens het zoomen uw vinger van de zoomknop verwijdert, kan het bedieningsgeluid worden opgenomen. Beweeg de zoomknop stil wanneer u hem weer in zijn oorspronkelijke stand zet.
• Als objecten dichterbij worden gehaald, worden deze op ongeveer 1,5 m of meer scherpgesteld.
• Met een zoomvergroting van 1× kan dit toestel scherpstellen op een onderwerp dat zich op

HDD SD

een afstand van ongeveer 2 cm van de lens bevindt. (Macrofunctie)

- Bij een hoge zoomsnelheid wordt mogelijk niet goed scherpgesteld op het onderwerp.

Optische- beeldstabilisatiefunctie

Hiermee wordt het trillen van beelden door een onvaste hand vermindert.

◇ Selecteer 📁 of 📋 door aan de standkiezer te draaien.

Druk op de O.I.S.-knop.

O.I.S.

O.I.S.: Optical Image Stabilizer

Het pictogram voor de beeldstabilisator [ ] wordt weergegeven.

De optische-beeldstabilisatiefunctie uitschakelen

Druk nogmaals op de O.I.S.-knop.

• De standaardinstelling staat aan.
• Schakel de intelligente automatische functie uit voordat u de optische-beeldstabilisatiefunctie inschakelt.
• Als u een statief gebruikt, adviseren wij u de beeldstabilisatiefunctie uit te schakelen.
• In de volgende gevallen zal de beeldstabilisatorfunctie het mogelijk niet goed doen.
  —Wanneer de digitale zoom wordt gebruikt
  —Wanneer het toestel hevig wordt geschud
  —Wanneer u een bewegend onderwerp volgt terwijl u het opneemt

HDD SD

ENTER

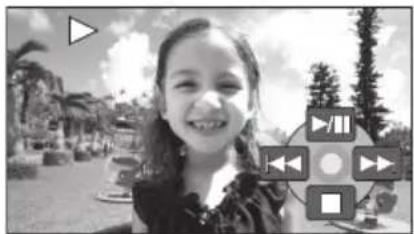

▶/II: Afspelen/Onderbreken
◀◀: Afspelen overslaan (achteruit)
▶▶: Afspelen overslaan (vooruit)
■: Afspelen stoppen en miniatuurweergaven tonen.

1 Selecteer door aan de standkiezer te draaien.
2 Selecteer het afspeelmedium via het menu. (→ 19)

A Scènenummer (Paginanummer: Behalve wanneer miniaturen zijn geselecteerd.) De geselecteerde scène wordt afgespeeld en het bedieningspictogram wordt automatisch weergegeven op het scherm.

4 Selecteer de afspeelhandeling met de joystick.

• Selecteen[ ]/[ ]en druk daarna op de joystick.
• Als u de joystick naar links of rechts gedrukt houdt, kunt de pagina's snel vooruitspoelen of terugspoelen. De miniaturen gaan uit, maar de scènenummers of paginanummers veranderen. Laat de joystick los wanneer u de pagina bereikt hebt waarop de scène staat die u wilt afspelen.

HDD SD

ENTER

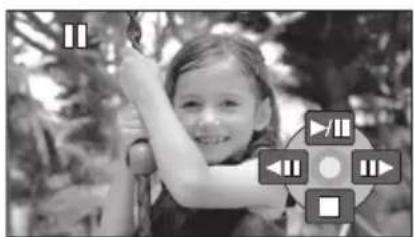

▶/II: Diavoorstelling starten/onderbreken.
◀II: Het vorige beeld afspelen.
▶: Het volgende beeld afspelen.
■: Afspelen stoppen en miniatuurweergaven tonen.

1 Selecteer door aan de standkiezer te draaien.
2 Selecteer het afspeelmedium via het menu. (→ 19)

3 Selecteer het bestand dat u wilt afspelen en druk op de joystick.

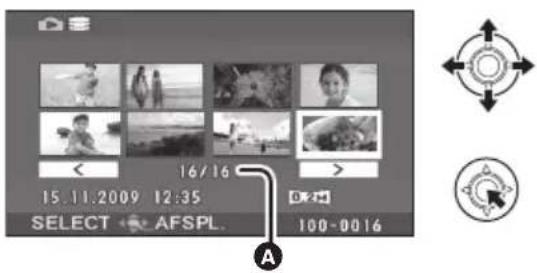

15.11:2009 12:35 SELECT AFSPL. 100-0016

A Bestandsnummer (Paginanummer: Wanneer [17] is geselecteerd.)
- Het selecteren van pagina's gaat op dezelfde wijze als bij het afspelen van bewegende beelden. (→ 25)

Het geselecteerde bestand wordt afgespeeld en het bedieningspictogram wordt automatisch op het scherm weergegeven.

4 Selecteer de afspeelhandeling met de joystick.

Verwijderde scènes/bestanden kunnen niet worden hersteld.

ENTER

◇Scènes met bewegende beelden verwijderen:

Zet de standkiezer op

◇Bestanden met stilstaande beelden verwijderen:

Zet de standkiezer op

Scènes/bestanden één voor één verwijderen

1 Druk tijdens het afspelen op de -knop.

2 Als het bevestigingsbericht wordt weergegeven

Selecteer [JA] en druk op de joystick.

Meerdere scènes/bestanden verwijderen

1 Druk op de knop in het scherm met de miniatuurweergaven.

2 Selecteer [KIES] of [ALLES] en druk op de joystick.

(Alleen als [ALLES] is geselecteerd)

- Alle scènes/bestanden op de harde schijf of op de SD-kaart worden verwijderd, met

uitzondering van de vergrendelde scènes/ bestanden. Ga naar stap 5.

- Als u een datum selecteert tijdens het afspelen van bewegende beelden worden alle scènes op de geselecteerde datum verwijderd.

3 (Alleen als [KIES] is geselecteerd in stap 2) Selecteer de scène/het bestand dat u wilt verwijderen en druk op de joystick.

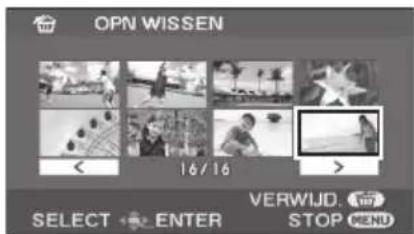

OPN WISSEN 16/16 SELECT ENTER VERWJJD. 命 STOP MENU

Er verschijnt een rood kader rondom de geselecteerde scène/het geselecteerde bestand.

- Druk nogmaals op de joystick om de selectie van de scène/het bestand ongedaan te maken.

- Er kunnen tot 50 scènes/bestanden worden geselecteerd om te worden verwijderd.

4 (Alleen als [KIES] is geselecteerd in stap 2) Druk op de knop 📂

5 Als het bevestigingsbericht wordt weergegeven Selecteer [JA] en druk op de joystick.

(Alleen als [KIES] is geselecteerd in stap 2) Doorgaan met het verwijderen van andere scènes/bestanden

Herhaal de stappen 3 tot 5.

Bewerking beëindigen

Druk op de MENU-knop.

Harde schijven formatteren

HDD

Hiermee kunnen harde schijven worden geïntialiseerd.

Vergeet niet dat als de harde schijf wordt geformatteerd, alle data op de harde schijf wordt gewist.Sla belangrijke data op een pc of op een ander apparaat.

◇Zet de standkiezer op
◇Selecteer [HDD] in [KIES MEDIUM].

1 Selecteer het menu. (→ 19)

[INSTELLEN] → [HDD FORMAT.] → [JA]

2 Als het bevestigingsbericht wordt weergegeven Selecteer [JA] en druk op de joystick.

- Wanneer het formatteren beëindigd is, drukt u op de MENU-knop om het berichtenscherm te verlaten.

• Schakel het toestel niet uit terwijl het formatteert.
• Om de vaste schijf te formatteren, gebruikt u best een batterij met voldoende vermogen of de lichtnetadapter.
• Stel dit toestel niet bloot aan trillingen of schokken tijdens het formatteren.
• Formatteer de harde schijf voordat u dit toestel weggooit of aan een ander overdoet.

Hardeschijfinformatie weergeven

HDD

Er wordt informatie weergegeven over de gebruikte en resterende ruimte op de harde schijf.

◇Zet de standkiezer op

Selecteer het menu. ( 19)

[INSTELLEN] → [STATUS HDD] → [JA]

Informatiescherm verlaten

Druk op de MENU-knop.

• De eenheid waarmee de capaciteit van de gebruikte en de beschikbare ruimte wordt aangeduid is 1 GB=1.073.741.824 bytes.
• (SDR-H90) De vaste schijf van 80 GB gebruikt een gedeelte vn de opslagruimte voor formattering, bestandsbeheer en andere doeleinden. 80 GB is 80.000.000.000 bytes. De werkelijk bruikbare opslagcapaciteit zal minder zijn.
• (SDR-H80) De vaste schijf van 60 GB gebruikt een gedeelte vn de opslagruimte voor formattering, bestandsbeheer en andere doeleinden. 60 GB is 60.000.000.000 bytes. De werkelijk bruikbare opslagcapaciteit zal minder zijn.

SD-kaart formatteren

SD

Hiermee kunnen SD-kaarten worden geïntitialiseerd. Vergeet niet dat wanneer u een SD-kaart formatteert, alle data op de kaart wordt gewist. Sla belangrijke data op een pc of op een ander apparaat.

1 Selecteer het menu. (→ 19)

[INSTELLEN] → [FORMATTEREN] → [JA]

2 Als het bevestigingsbericht wordt weergegeven Selecteert u [JA] en drukt u vervolgens op de joystick.

- Wanneer het formatteren beëindigd is, drukt u op de MENU-knop om het berichtenscherm te verlaten.

• Schakel het toestel niet uit terwijl het formatteert.
• Open het klepje van de kaartgleuf niet tijdens het formatteren. Het formatteren wordt dan beëindigd.
• Om een SD-kaart te formatteren, gebruikt u best een batterij met voldoende vermogen of de lichtnetadapter.
• Formatteer SD-kaarten op dit toestel. Als u een SD-kaart formatteert op een ander apparaat (bijv. een pc) kan het opnemen langer duren en kunt u de SD-kaart mogelijk niet gebruiken.
• Het formatteren kan even duren, afhankelijk van het type van de SD-kaart.

Het bestand Bedieningshandleiding (pdf-formaat) lezen

• U hebt de basisbedieningen geoefend die in deze bedieningshandleiding worden beschreven en wilt verder gaan met de geavanceerde bedieningen.
  • U wilt Problemen oplossen raadplegen.

Raadpleeg in dit soort gevallen het bestand Bedieningshandleiding (pdf-formaat) dat op de cd-rom (meegeleverd) staat met daarin de bedieningsinstructies.

■ Voor Windows

1 Schakel de computer in en plaats de cd-rom (meegeleverd) waarop het bestand Bedieningshandleiding staat.
2 Selecteer de gewenste taal en klik vervolgens op [Gebruiksaanwijzing] om het te installeren.

(Voorbeeld: Bij een Engelstalig besturingssysteem)

3 Dubbelklik op het snelkoppelingspictogram "H90_H80 Gebruiksaanwijzing" op het bureaublad.
■ Als het bestand Bedieningshandleiding (pdf-formaat) niet open gaat

U hebt Adobe Acrobat Reader 4.0 of hoger of Adobe Reader 6.0 of hoger nodig om het bestand Bedieningshandleiding (pdf-formaat) te kunnen lezen of afdrukken.

Download en installeer een versie van Adobe Reader die u kunt gebruiken met uw besturingssysteem vanaf de volgende website. http://www.adobe.com/nl/products/acrobat/readstep2_allversions.html

Bij gebruik van het volgende besturingssysteem

—Windows 2000 SP4
—Windows XP SP2/SP3
—Windows Vista en SP1

Plaats de cd-rom (meegeleverd) waarop het bestand Bedieningshandleiding staat, klik op [Adobe(R) Reader(R)] en volg de aanwijzingen op het scherm om het te installeren.

■ Het bestand Bedieningshandleiding (pdf-formaat) verwijderen

Wis het pdf-bestand uit de map "Program Files\Panasonic\SDR".

- Als de inhoud van de map Programma's niet kan worden afgebeeld, klikt u op [Show the contents of this folder] om deze af te beelden.

■ Voor Macintosh

1 Schakel de computer in en plaats de cd-rom (meegeleverd) waarop het bestand Bedieningshandleiding staat.
2 Open de map "Manual" in "LSFT0775" en kopieer daarna het pdf-bestand van de gewenste taal in de map.

3 Dubbelklik op het pdf-bestand om het te openen.

Specifications

SD Card/Hard Disk Video Camera

Informatie voor uw veiligheid

Voedingsbron:	DC 9,3 V/7,2 V
Stroomverbruik:	Opname
	3,8 W

Signaalsysteem CCIR: 625	lijnen, 50 velden PAL-kleursignaal
Opnameformaat SD-kaart:	Gebaseerd op de SD-Video-normVaste schijf: Onafhankelijke norm
Beeldsensor 1/8" CCD beeld	doekerTotaal: 800 KEffectieve pixels:Bewegend beeld: 400 K (4:3), 370 K (16:9)Stilstaand beeld: 410 K (4:3), 380 K (16:9)
Lens Automatische diafragma	F1.9 tot F5.7Focuslengte: 1,5 mm tot 105 mmMacro (Full range AF)
Filterdiameter 37 mm
Zoom	70× optische zoom, 100×/3500× digitale zoom
Scherm	2,7" breed lcd-scherm (circa 123 K pixels)
Microfoon Stereo (met een zoomfunctie)
Luidspreker	1 ronde luidspreker ∅ 15 mm
Standaardbelichting 1.400 lx
Minimaal vereiste belichting	Circa 6 lx (1/25 in de schemerlichtfunctie)Circa 2 lx in de nachtkleurenstand
Video-uitgangsniveau 1,0 Vp-p, 75 Ω
Audio-uitgangsniveau (Line)	316 mV, 600 Ω
USB	Kaartleesfunctie (Geen ondersteuning voor copyright-beveiliging)HDD leesfunctieConform met Hi-Speed USB (USB 2.0)Type USB-aansluiting Mini ABConform met PictBridgeUSB-hostfunctie (voor dvd-brander)
Afmetingen (uitstekende delen niet meegerekend)	53 mm (B) × 67 mm (H) × 107 mm (D)
Gewicht	Circa 300 g[zonder accu (meegeleverd) en SD-kaart (optioneel)]
Totale gewicht	Circa 351 g[met accu (meegeleverd) en SD-kaart (optioneel)]
Bedrijfstemperatuur	0 °C tot 40 °C
Bedrijfsvochtigheid	10% tot 80%
Bedieningshoogte	Minder dan 3000 m boven de zeespiegel

Bewegende beelden

Opnamemedia	SD-geheugenkaart (uitneembaar type):32 MB*1/64 MB *1/128 MB*1/256 MB/512 MB/1 GB/2 GB (geformatteerd als FAT12 of FAT16)SDHC-geheugenkaart (uitneembaar type):4 GB / 6 GB / 8 GB / 12 GB / 16 GB / 32 GB (FAT32 formaat)Harde schijf (vast type): 80 GB*2 (SDR-H90)/60 GB*3 (SDR-H80)
Compressie	MPEG-2
Opnamestand en overdrachtsnelheid	XP: 10 Mbps (VBR)SP: 5 Mbps (VBR)LP: 2,5 Mbps (VBR)
Audiocompressie	SD-Kaart: Dolby Digital/MPEG-1 Audio Layer 2Harde schijf: Dolby Digital16 bits (48 kHz/2 ch)
Maximumaantal mappen en scènes dat kan worden opgenomen	SD-kaart: 99 mappen×99 scènes (9801 scènes)Vaste schijf: 999 mappen×99 scènes (98901 scènes)(Wanneer de datum verandert, wordt een nieuwe map gemaakt en worden scènes opgeslagen in deze nieuwe map, ook als nog geen 99 scènes zijn opgeslagen in de oude map.)

*1 De werking kan niet worden gegarandeerd.

*2 De 80 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 80 GB staat gelijk aan 80.000.000.000 bytes. De beschikbare capaciteit is minder groot.

*3 De 60 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 60 GB staat gelijk aan 60.000.000.000 bytes. De beschikbare capaciteit is minder groot.

Stilstaande beelden

Opnamemedia	SD-geheugenkaart (uitneembaar type):8 MB/16 MB/32 MB/64 MB/128 MB/256 MB/512 MB/1 GB/2 GB (geformatteerd als FAT12 of FAT16)SDHC-geheugenkaart (uitneembaar type):4 GB / 6 GB / 8 GB / 12 GB / 16 GB / 32 GB (FAT32 formaat)Harde schijf (vast type): 80 GB*1 (SDR-H90)/60 GB*2 (SDR-H80)
Compressie	JPEG (Design rule for Camera File system, op basis van de Exif 2.2-norm), conform met DPOF
Beeldformaat	640×480 (4:3), 640×360 (16:9)

*1 De 80 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 80 GB staat gelijk aan 80.000.000.000 bytes. De beschikbare capaciteit is minder groot.

*2 De 60 GB harde schijf neemt een gedeelte van de opslagruimte in beslag die wordt gebruikt voor formatteren, bestandsbeheer en andere doelen. 60 GB staat gelijk aan 60.000.000.000 bytes. De beschikbare capaciteit is minder groot.

Netadapter

Informatie voor uw veiligheid

Voedingsbron:	AC 110 V tot 240 V, 50/60 Hz
Stroomverbruik:	19 W
Gelijkstroomuitgang:	DC 9,3 V, 1,2 A (Bediening van het toestel)
	DC 8,4 V, 0,65 A (Opladen van de batterij)

Afmetingen	92 mm (B) × 33 mm (H) × 61 mm (D)
Gewicht	Circa 115 g

De specificaties zijn onderhevig aan veranderingen zonder voorafgaand bericht.

EU

Panasonic Corporation

Web site: http://panasonic.net
