Type product	Vaatwasser
Merk	ASKO
Model	D3530
Afmetingen (hxbxd)	820-870 x 596 x 550 mm
Gewicht	48 kg (zonder waterontharder), 51 kg (met waterontharder)
Capaciteit	12 couverts
Waterdruk	0,03-1,0 MPa (0,3-10 kp/cm²)
Elektrische aansluiting	1-fase, 230 V, 50 Hz, 10 A
Max. aansluitvermogen	1900 W
Waterontharder	Instelbaar (0-9), zoutreservoir
Reinigingssysteem	Super Cleaning System™ (SCS) – geen voorspoelen nodig
Programma's	Automatisch, Intensief, Normaal, Gemengde vaat, Bovenkorf gevuld, Onderkorf gevuld, Kwetsbare vaat, Kort, Afspoelen, Spoelen & Drogen
Opties	Vertraagde start (0,5-24 u), laden keuze, temperatuur (koud tot 75°C), droogtijd, extra snel, super spoelen, afkoelen
Display	LED-display met programmaduur, resttijd, foutmeldingen
Kinderbeveiliging	Kindervergrendeling (toetsen) en kinderslot (deur)
Filters	Grove filter en fijne filter; reinigingsindicator na 300 wasbeurten
Afvoerpomp	Bereikbaar van binnenuit; zelfreinigend
Sproeiarmen	Onderste en bovenste; verwijderbaar voor reiniging
Bestekkorf	Inklapbare klep, messenrek
Accessoires meegeleverd	Werkblad, zijplaten, kantelbeveiliging, trechter voor zout
Installatie	Inbouw of halfvrijstaand; hoogte verstelbaar (poten); aansluiting op water, elektra en afvoer

Veelgestelde vragen - D3530 ASKO

Hoe stel ik de waterhardheid in op mijn ASKO D3530 vaatwasser?

Ga naar Speciale instellingen via het menu, kies Waterhardheid en stel de juiste waarde in met de Set-toets (0-9). Raadpleeg uw waterleidingbedrijf voor de hardheid. Zie handleiding pag. 16.

Wat moet ik doen als de vaat niet schoon wordt?

Controleer of de sproeiarmen vrij draaien en de filters schoon zijn. Gebruik voldoende reinigingsmiddel en kies een sterker programma zoals Intensief. Plaats de vaat niet te vol.

Hoe activeer ik de kindervergrendeling?

Schakel de machine uit, houd de Start/Stop-toets ingedrukt terwijl u de hoofdschakelaar inschakelt. Druk op Menu tot Kindervergrendeling verschijnt, kies Aan met Set. Bevestig met Start.

Welk programma moet ik kiezen voor kwetsbare vaat?

Gebruik het programma Kwetsbare vaat. Laat de droogwarmte uit voor extra veiligheid. Dit programma werkt op lage temperatuur (50°C) en is geschikt voor glas en porselein.

Hoe vul ik het zoutreservoir bij?

Draai de afsluitdop open, plaats de trechter en voeg maximaal 1,5 kg grofkorrelig zout toe. Bij eerste vulling ook 1 liter water toevoegen. Sluit de dop en draai een Normaal programma om gemorst zout weg te spoelen.

Wat betekent het symbool voor spoelglansmiddel?

Het symbool gaat branden als het spoelglansmiddel bijna op is. Vul bij tot het kijkglaasje zwart is. Stel de dosering in op 1-6 afhankelijk van de waterhardheid. Een te hoge dosering kan strepen geven.

Kan ik de machine aansluiten op warm water?

Ja, de machine kan op warm water (ca. 60°C) worden aangesloten. De programmaduur wordt dan korter. Zie installatiehoofdstuk in de handleiding.

Hoe reinig ik de filters?

Verwijder de grove filter en maak deze schoon onder de kraan. Draai de fijne filter los, maak hem schoon met een borstel en plaats hem terug. Na 300 wasbeurten verschijnt Filter reinigen op het display.

Wat moet ik doen bij een foutmelding 'Watertoevoer fout'?

Controleer of de waterkraan geopend is en of de aanvoerslang niet geknikt is. Zet de machine uit en weer aan. Blijft de melding, neem dan contact op met de serviceafdeling.

Heeft de ASKO D3530 een energieklasse?

De machine voldoet aan de Europese norm EN 50242. Het energieverbruik varieert per programma, bijvoorbeeld Normaal 55°C verbruikt ca. 1,0 kWh op koudwateraansluiting.

GEBRUIKSAANWIJZING D3530 ASKO

Gebruiksaanwijzing Vaatwasser

ASKO D3530

ASKO D3630

Beste ASKO-klant,

Wij feliciteren u met uw keuze voor een eersteklas huishoudelijk apparaat en heten u welkom bij de Scandinavische ASKO-familie. Een internationale familie met wortels in Scandinavië.

Een perfect resultaat, een mooi en functioneel design, zo min mogelijk invloed op natuur en leefmilieu, gebruiksvriendelijk, tijd-, energie- en waterbesparend, een lange levensduur, betrouwbaarheid .... Eersteklas huishoudelijke apparaten moeten al deze eigenschappen bezitten. En dat proberen wij u te bieden.

Als u een huishoudelijk apparaat van ASKO aanschaft, moet u erop kunnen vertrouwen dat de binnenzijde net zo goed is als de buitenzijde. Het ethisch en moreel produceren van onze apparaten is daarom voor ons even belangrijk als de kwaliteit en de prestaties van de machine. Dat bedoelen wij met kwaliteit uit Scandinavië.

Lees eerst de gebruiksaanwijzing, voordat u de vaatwasser in gebruik neemt. Dat biedt u de mogelijkheid de eigenschappen en de functies van de machine optimaal te benutten. Voor vragen kunt u telefonisch contact met ons opnemen of ons op onze website bezoeken.

Met vriendelijke groet uit Scandinavië, de medewerkers van Asko

ASKO Nederland b.v.

Postbus 137

8280 AC Genemuiden

tel. [phone]

fax. [phone]

e-mail: [e-mail]

www.asko.nl

Inhoud

Pagina

Inhoud 3-4

Voordat u de eerste keer gaat afwassen 5

Lees de gebruiksaanwijzing

Wees voorzichtig met bepaalde materialen

Controleer de afstelling van de deur

Controleer de hardheidsgraad van het water

Als u een machine met een ontharder heeft

Veiligheid 6

Algemeen

Winteropslag/Transport

Niveauregelaar

Reinigen

Verpakkingsmateriaal

Afdanken

Kindveiligheid 7

Kindervergrendeling

Kinderslot

Kindveilig afwassen

Denk aan de kinderen! Machine-

afwasmiddel is bijtend!

De onderdelen van de afwasmachine 8

Basisinstructies 11-17

Vul de korven op de juiste wijze

Reinigingsmiddel doseren

Kies een programma

Opties 13

Vertraagde start

Laden van de korven

Drogen

Extra snel

Super spoelen

Afkoelen

Economisch afwassen 14

Was alleen af als de machine volledig is gevuld

Spoel voor het afwassen niet af

Kies een milieuvriendelijk

reinigingsmiddel

Sluit op koudwater aan

Speciale instellingen 15-16

Taal

Kindervergrendeling

Volume geluidsignaal

Waterhardheid

Temperatuur unit

De machine herstellen

Druk op start 17

Heeft u zich vergist?

Wilt u meer afwas plaatsen?

Als de machine met de hoofdschakelaar

wordt uitgeschakeld

Na de afwas

Kwetsbare vaat 18

Kwetsbare decoratie

Kristal/glas

Zilver

Bestek met verlijmd heft

Hout

Aluminium

Kunststof

Om kunststofvoorwerpen te beschermen

Standaard programma 19-20

Display 21

Reinigen 22-23

Grove filter

Fijne filter

Afvoerpomp

Sproeiarmen

Deur

Spoelglansmiddel 24

Spoelglansmiddel bijvullen

Dosering kiezen

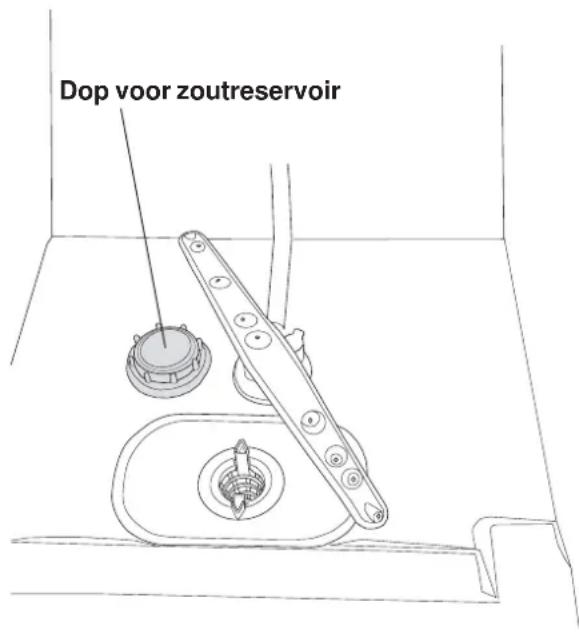

Zout 25

Zout bijvullen

Storingen 26

Foutopsporing 27-29

De vaat is niet schoon

Vlekken op of een aanslag over de vaat

Een wit/blauwe aanslag op de vaat

Vlekken op roestvrij staal of zilver

Vlekken die na het afwassen achterblijven

Rammelend geluid tijdens het afwassen

De machine start niet

Er is water in de machine achtergebleven

Vreemde geurtjes in de machine

Gegevens prestaties 30

Installatie 31-35

Mogelijkheden voor het plaatsen van

de afwasmachine

A. Inbouwen

B. Half vrijstaand

Aansluiting op water

Aansluiting op elektriciteit

Aansluiting op afvoer

De machine op zijn plaats schuiven

A. Instellen van een machine met 6 pootjes (vrijstaande afwasmachine)

B. Instellen van een machine met drie of vier pootjes

C. Machine met stelpoot stellen

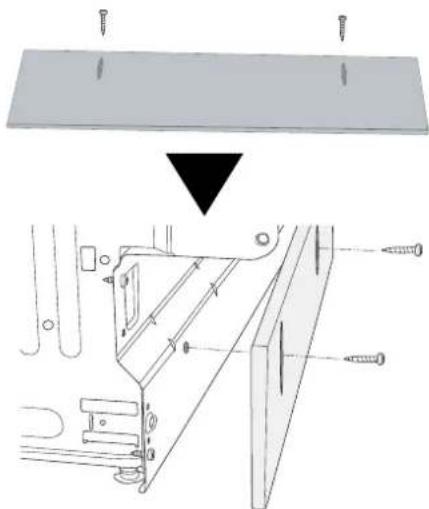

Instelling van de sokkel

(Alleen met plint als accessoire)

Vastschroeven van de machine

Monteren van de afdichtstrip

(op de afdichtplaat van de vloersokkel)

Instelling van ontharder

Service & garantie 36

Aantekeningen 37-38

Trefwoorden 39

Beknopte handleiding 40

Voordat u de eerste keer gaat afwassen

Lees de gebruiksaanwijzing

Lees de gebruiksaanwijzing, voordat u voor de eerste keer gaat afwassen, met name de hoofdstukken Veiligheid, Kindveiligheid en Basisinstructies.

Wees voorzichtig met bepaalde materialen

Lees het hoofdstuk Kwetsbare vaat, voordat u serviesgoed met ongeglazuurde decora- ties of andere waardevolle voorwerpen van kunststof, hout of kristal gaat afwassen.

Controleer de afstelling van de deur

Controleer of de deur van de afwasmachine juist is afgesteld: zet de deur op een kier en laat hem los. Blijft de deur precies in de stand staan waarin u hem hebt losgelaten? Indien dat niet het geval is, moet u de installatie-instructies controleren of contact opne- men met de installateur.

Controleer de hardheidsgraad van het water

Het plaatselijke waterleidingbedrijf kan u inlichten over de hardheid van het water. Dat is belangrijk voor de dosering van reinigings- en spoelglansmiddel.

Als u een machine met een ontharder heeft

Als u de hardheidsgraad van het water weet, kunt u de ontharder instellen, zie Instellingen. Voordat u de machine in gebruik neemt, moet u het zoutreservoir vullen met zout, zie Zout.

Algemeen:

• Lees en bewaar de gebruiksaanwijzing!
• Installatie van water, waterafvoer en elektrische aansluiting moet door een erkende vakman worden uitgevoerd.
• De afwasmachine mag niet voor andere doeleinden dan in deze gebruiksaanwijzing vermeld, worden gebruikt.
• Plaats geen andere voorwerpen dan vaat op de deur van de afwasmachine of de korven.
• Gebruik alleen machineafwasmiddel!
• Plaats messen en andere scherpe voorwerpen zodanig, dat u geen verwondingen oploopt of de afwasmachine beschadigd raakt.

Plaats nooit vaat met oplosmiddelresten in de machine, vanwege eventueel explosiegevaar. Was vaat met as, was en smeervet liever niet af in de afwasmachine.

Winteropslag/Transport

Sla de machine vorstvrij op.

Vermijd langdurige transporten bij lage temperaturen. Transporteer de machine rechtop of plat op de achterkant.

Niveauregelaar

De niveauregelaar start het afpompen van het water en sluit de watertoevoer af als het waterniveau van de machine boven het normale niveau stijgt. Sluit de watertoevoer af, als de regelaar geactiveerd wordt en neem contact op met de serviceafdeling. Zie ook "Foutopsporing" op pagina 27-29.

Reinigen

De randen rond de deur mogen alleen met een vochtige doek schoongemaakt worden. Sproei niet met een douchekop! Het water kan dan in het slot dringen en in contact komen met de elektrische componenten.

Verpakkingsmateriaal

Scheid het materiaal overeenkomstig de gemeentelijke bepalingen.

Afdanken

Als de machine buiten bedrijf wordt gesteld en wordt afgevoerd, moet u de machine meteen onbruikbaar maken. Haal de stekker uit het contact en knip het snoer zo kort mogelijk af.

Neem contact op met de gemeentelijke reinigingsdienst en informeer daar hoe de machine het beste afgevoerd kan worden! De machine is door de productie en de aangebrachte merktekens geschikt voor recycling.

Kindervergrendeling

Om te voorkomen dat kinderen de machine starten kunt u een kindervergrendeling activeren.

Ga als volgt te werk:

1. Schakel de machine uit met de hoofdschakelaar.
2. Houd de Start-/Stop-toets ingedrukt terwijl u de hoofdschakelaar indrukt.
3. Druk op de Menu-toets totdat "Kindervergrendeling" op het display verschijnt.
4. Kies: Aan met de Set-knop.
5. Druk op de Start-toets.
6. Ga verder met de Menu-toets tot u weer in het hoofdmenu bent of druk op de Start-/Stop-toets.
   Op het display wordt een sleutelsymbool weergegeven wanneer de kindervergren- deling geactiveerd is.

Om tijdelijk kindervergrendeling te deactiveren wanneer u de machine wil starten, moet u gelijktijdig op de Set- en de Menu-toets drukken.

De kindervergrendeling wordt vervolgens na 3 minuten automatisch weer geactiveerd. Om de kindervergrendeling definitief te deactiveren, moeten dezelfde handelingen worden verricht als bij het activeren. Alleen moet er dan voor Uit gekozen worden.

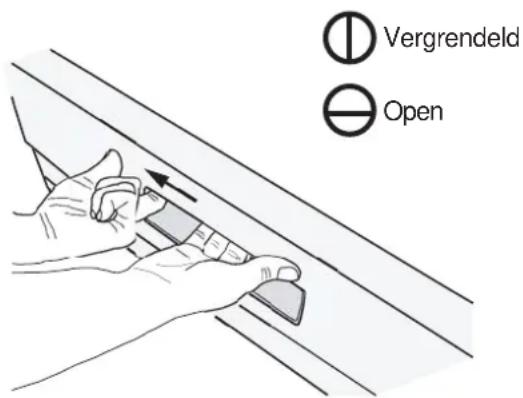

Kinderslot

(slechts bepaalde machines)

Er is op bepaalde machines een kinderslot om te voorkomen dat kinderen de deur van de machine kunnen openen.

1. Activeer het kinderslot door het klepje van de handgreep in te drukken en met een schroevendraaier de schroefgleuf (in linker bovenhoek) in de verticale stand te draaien.
2. Om de deur te kunnen openen moet de kunststof vergrendeling (zie onderstaande afbeelding) naar links gedrukt worden terwijl de handgreepvergrendeling omhoog gedrukt wordt.

Herstellen doet u door de schroefgleuf weer horizontaal te draaien.

Kindveilig afwassen

• Gebruik messenkorf of messenrek voor alle lange/scherpe voorwerpen.
• Sluit de deur altijd en start het programma direct nadat u het reinigingsmiddel heeft gedoseerd.
  •Houd kinderen buiten bereik van de afwas-machine als die open staat. Er kunnen reinigingsmiddelresten achtergebleven zijn!
• Laat kinderen de afwasmachine niet bedienen of ermee spelen. Wees met name op uw hoede als de deur is geopend.

Denk aan de kinderen!

- Machineafwasmiddel is bijtend!

Bewaar reinigings- en spoelglansmiddel buiten bereik van kinderen! Laat iemand die machineafwasmiddel ingeslikt heeft direct één à twee glazen melk of water drinken. Laat hem/haar niet braken. Neem contact op met een arts! Spoel (minimaal 15 minuten) rijkelijk met water als machineafwasmiddel in contact is gekomen met de ogen.

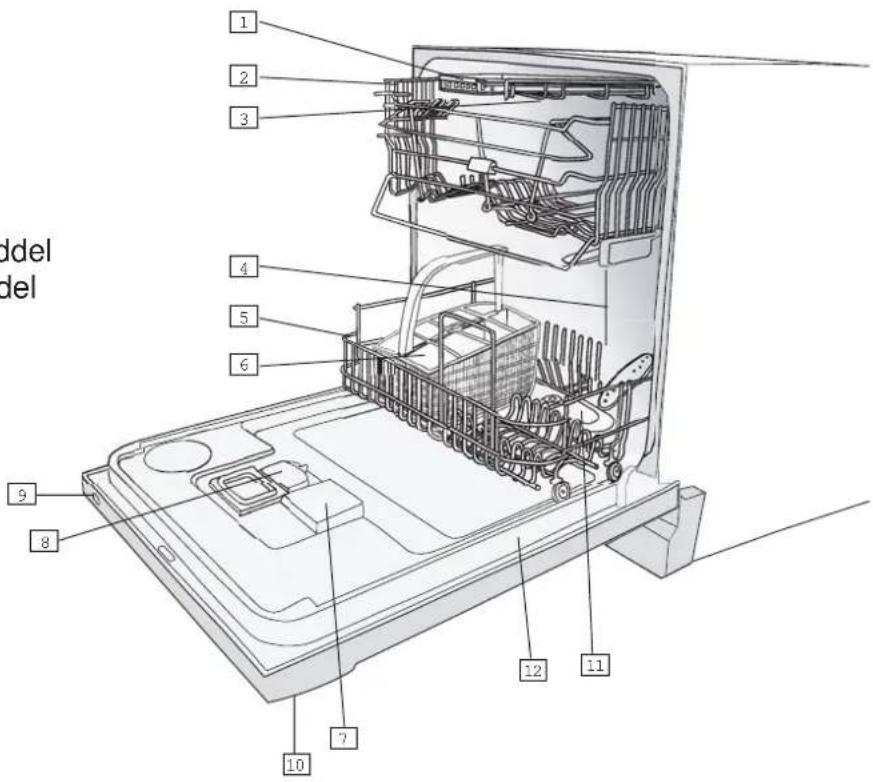

De onderdelen van de afwasmachine*

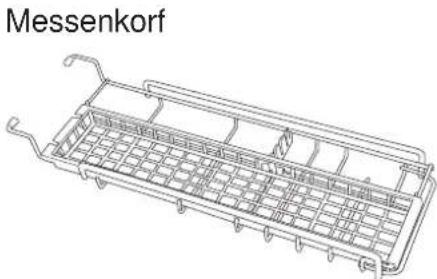

1. Messenkorf
2. Bovenkorf
3. Lampje
4. Sproeiarmen
5. Onderkorf
6. Bestekkorf
7. Doseerbakje spoelglansmiddel
8. Doseerbakje reinigingsmiddel
9. Hoofdschakelaar
10. Bedieningspaneel
11. Filter
12. Typeplaatje

* Afhankelijk van model en markt kunnen afwijkingen voorkomen!

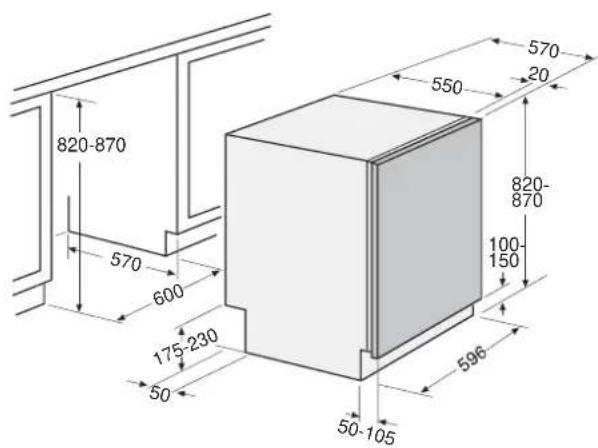

Technische gegevens

Hoogte

Breedte

Diepte

Gewicht

Capaciteit**

Waterdruk

Aansluiting

Max. aansluitvermogen

Accessoires

820-870mm

596 mm

550 mm****

48 kg/51 kg met ontharder*

12 couverts

0,03-1,0 MPa (0,3-10 kp/cm²)

1-fase, 230 V, 50Hz 10A***

1900W***

Werkblad, Zijplaten, Kantelbeveiliging

* Afhankelijk van model en markt kunnen afwijkingen voorkomen!
**Volgens standaard, EN 50242.
***Zie typeplaatje.
****Zonder gemonteerde houten deur.

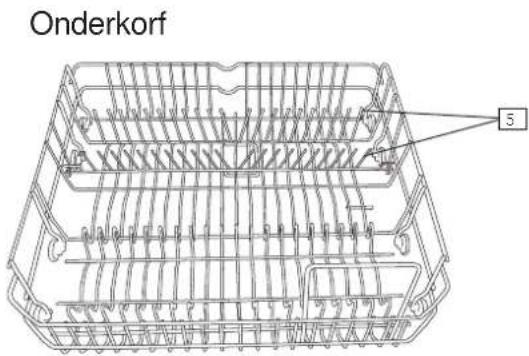

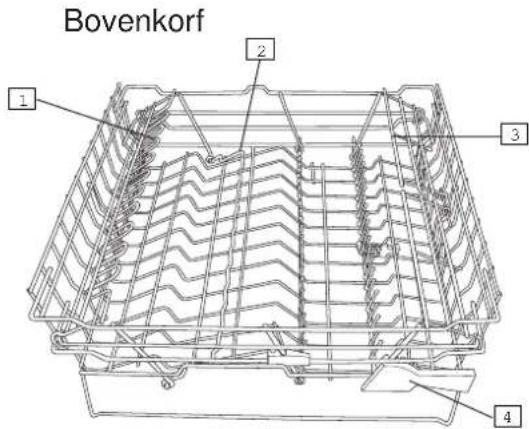

1. Wijnglasrek
2. Opklapbare glazensteun
3. Deelbaare kopjesrekken
4. Messenstop
5. Inklapbaar bordenrek

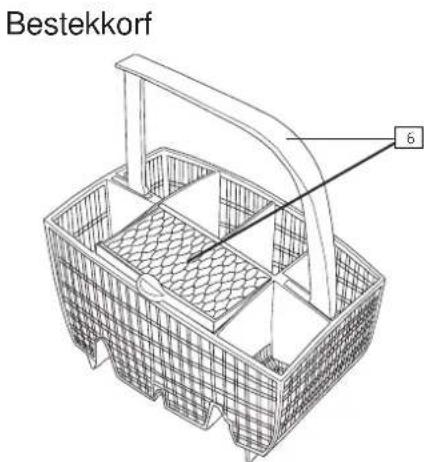

6. Bestekkorf met klep en inklapbaar handvat

* Afhankelijk van model en markt kunnen er afwijkingen voorkomen!

1. Bakje voor hoofdafwasmiddel
2. Vakje voorspoelmiddel

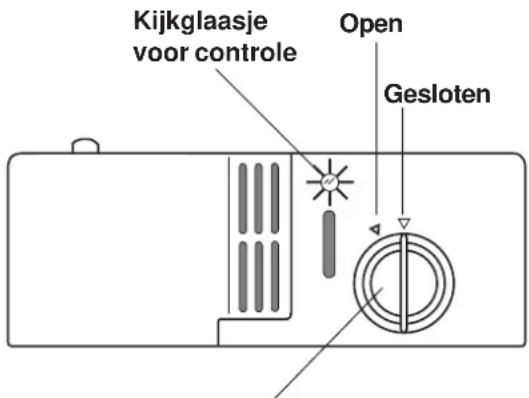

3. Controlekijkglaasje spoelglansmiddel
4. Klepje spoelglansmiddel
5. Klep doseerbak reinigingsmiddel

Basisinstructies

SCS

SUPER CLEANING SYSTEM™

Hieronder volgt een stapsgewijze instructie voor het verkrijgen van een optimaal afwasresultaat.

1 Vul de korven op de juiste wijze!

Uw afwasmachine is voorzien van het Super Cleaning System™. Hierdoor hoeft u voor het afwassen de vaat niet onder stromend water af te spoelen.

Verwijder etensresten en afval. Gemakkelijk en milieuvriendelijk!

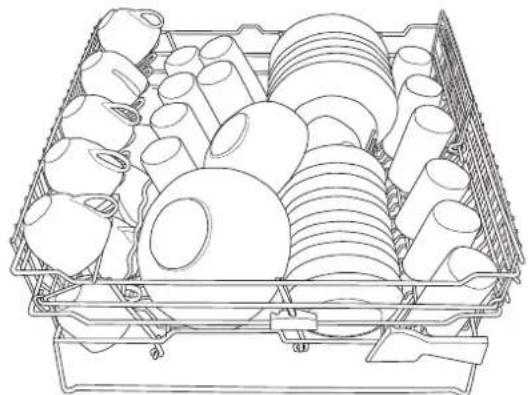

Plaats glaswerk, kopjes, kommen, bordjes en schalen in het bovenkorf, wijnglazen worden in het rooster met de gegolfde kant geplaatst, en messen in het messenkorf (indien aanwezig).

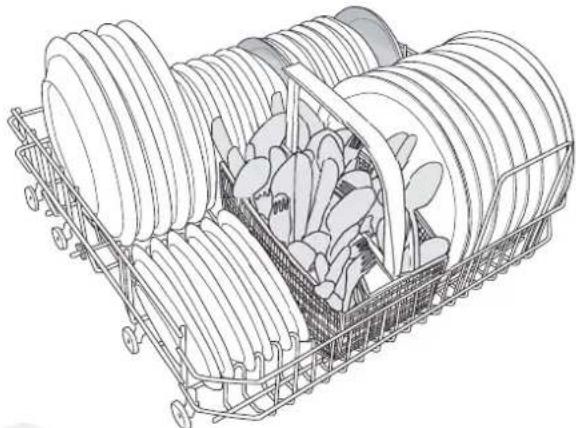

LET OP!

Plaats alle vervuilde oppervlakken naar binnen of naar beneden!

Zet borden, schoteltjes, dienschalen, pannen en bestek (in de bestekkorf) in de onderkorf. De inklapbare houders (sommige modellen) kunnen eenvoudig neergeklapt worden om zo plaats te bieden aan grote borden, pannen en braadpannen.

Plaats het bestek met de grepen naar beneden gericht en zo ver mogelijk van elkaar. Let erop dat lepels niet in elkaar liggen.

Plaats bestek van verschillend materiaal, bijv. zilver en roestvrij staal, niet in hetzelfde vakje (risico op vlekken).

De bestekkorf heeft in het midden een inklapbare klep voor klein of smal bestek, zoals bijv. de gardes van een elektrische mixer.

Plaats lang bestek en vleesmessen in het speciale messenrek (indien aanwezig) of in de bovenkorf.

Controleer of de sproeiarmen vrij kunnen ronddraaien.

Zie Kwetsbare vaat, als u kwetsbare voor- werpen wilt afwassen.

2 Reinigingsmiddel doseren

De dosering van het reinigingsmiddel moet worden aangepast aan de hardheidsgraad van het water.

Volg de doseeraanwijzingen op de verpakking van het afwasmiddel. Als u een machine met ontharder heeft, dient u de dosering van zacht water te hanteren.

Doseer het reinigingsmiddel in het doseerbakje voor reinigingsmiddel. Er is een bakje voor voorspoelen en een bakje voor de hoofdafwas, zie Doseerbakje. Neem contact op met de fabrikant van het reinigingsmiddel als u vragen heeft over het reinigingsmiddel.

WAARSCHUWING!

Denk aan de kinderen!

- Machineafwasmiddel is bijtend!

LET OP!

Gebruik uitsluitend machineafwas-middelen

Gebruik geen handafwasmiddelen, aangezien de schuimvorming het functioneren van de machine belemmert.

3

Druk de hoofdschakelaar

in kies een programma

Kies een programma door één of meerdere keren op de programmakeuzeknop te drukken, totdat het gewenste programma verschijnt.

Automatisch programma

De afwasmachine registreert hoe vuil de vaat is en past het waterverbruik en de temperatuur daarop aan.

Intensief programma

Kies het Intensief programma voor het afwassen van erg vervuilde afwas als braadpannen, kookpannen en ovenschalen. Als een dergelijke afwas de machine niet geheel vult, kunt u de machine verder vul- len met borden enz.

Gemengde vaat

Dit programma kunt u gebruiken voor een licht vervuilde vaat in het bovenkorf en een erg vervuilde vaat in het onderkorf.

Bovenkorf gevuld

Als er alleen kopjes en glaswerk in het bovenkorf staan om afgewassen te worden, kunt u dit programma gebruiken.

Onderkorf gevuld

Als er alleen borden en bestek in het onderkorf staan om afgewassen te worden, kunt u het programma voor het onderkorf gebruiken.

Normaal programma

Wordt gebruikt voor het afwassen van nor- maal vervuilde vaat, zoals borden, dien- schalen, kopje, glaswerk enz.

Kwetsbare vaat

Als de afwas niet erg vervuild is, kunt voor Kwetsbare vaat kiezen. Het programma is bedoeld voor glaswerk en serviesgoed, dat kort ervoor gebruikt is en daarom geen krachtig programma vergt.

Kwetsbare vaat

kan met het programma Kwetsbare vaat worden afgewassen. Kies ervoor geen droogwarmte te gebruiken als u extra voorzichtig wilt zijn. Zie ook het hoofdstuk over Kwetsbare vaat.

Kort programma

Als de afwas slechts licht vervuild is, kunt u Kort programma kiezen. Dit programma wordt gebruikt voor licht vervuild glaswerk en servies, zoals bijvoorbeeld koffiekopjes.

Afspoelprogramma

Om de vaat te spoelen, totdat er voldoende vaat is om de machine geheel te vullen.

Spoelen & Drogen

Het spoelprogramma bestaat uit spoelen met warm water en drogen. Dit pro-gramma is geschikt wbijv.neer u bijv. jam wilt maken en eerst de eerder afgewassen potten wilt afspoelen en verwarmen.

Ga door naar punt 5, als u voor een extra optie kiest. In de andere gevallen kan de machine nu gestart worden, zie punt 6.

Opties

4 Kies extra opties

Om een optie te kiezen, moet u één of meerdere keren op de Menu-toets drukken, totdat de gewenste optie op het display verschijnt.

Vertraagde start

Als u de machine op een later tijdstip wilt laten starten, kiest u de optie Vertraagde start.

1. Door op de Set-toets te drukken, kunt u een startvertraging van 0,5 - 24 uur kiezen. Op het display worden bijv. 1:30 en het kloksymbool weergegeven, als u een startvertraging van anderhalf uur heeft gekozen.
2. Bevestig uw keuze door op de Menutoets te drukken en kies eventueel voor meer opties of druk op Start.

Laden van de korven

Als u alleen een kleine hoeveelheid licht vervuilde vaat heeft, kunt u er voor kiezen alleen de bovenkorf of de onderkorf af te laten wassen. Het is ook mogelijk voor een gecombineerde afwas te kiezen met een kleine hoeveelheid vaatwerk in de bovenkorf en een volle belading in de onderkorf.

1. Met de Set-knop kunt u "Beide rekken gevuld", "Bovenrek gevuld", "Onderrek gevuld" of "Rekken gecombineerd gevuld" kiezen.
2. Bevestig uw keuze door op de Menu-toets te drukken en kies voor meer opties of druk op Start.

Temperatuur

De temperatuur kan in alle programma's behalve in Automatisch programma, Afspoelprogramma en Kwetsbare vaat gewijzigd worden.

1. Door één of meerdere keren op de Set-toets te drukken kunt u de temperatuur tot de gewenste temperatuur hoger instellen, van koud (temp. van aangevoerd water), 30°, 40°, 50°, 55°, 60°, 70°, 75°C. In de programma's Kwetsbare vaat en Kort programma kunt u de temperatuur tot 60°C instellen.
2. Bevestig uw keuze door op de Menu-toets te drukken en kies voor meer opties of druk op Start.

Drogen

Er kunnen verschillende droogtijden gekozen worden, afhankelijk van hoe droog de vaat moet zijn als de machine klaar is. Dit is mogelijk bij alle programma's, behalve bij het Automatisch programma, Afspoelprogramma en Kwetsbare vaat.

1. Met de Set-knop kunt u "Kort drogen", "Normaal drogen" (het droogsymbool licht op met één golfvormig streepje) of "Lang drogen" (het droogsymbool licht op met drie golfvormige streepjes) kiezen.
2. Bevestig uw keuze door op de Menu-toets te drukken en kies voor meer opties of druk op Start.

Extra snel

Met de optie Extra snel verkort u de programmaduur en de afwastemperatuur wordt 10°C lager. Kan niet gebruikt worden in de programma's Kort programma en Afspoelprogramma.

1. Met de Set-knop kunt u Snel Aan (E-symbol is aan) of Uit (E-symbol is uit) kiezen.
2. Bevestig uw keuze door op de Menu-toets te drukken en kies voor meer opties of druk op Start.

Super spoelen

De optie Super spoelen voegt twee extra spoelbeurten toe. Hierdoor wordt het spoelresultaat nog beter. Kan niet gebruikt worden bij de programma's Automatisch programma, Kort programma, Afspoelprogramma en Spoelen & Drogen.

1. Met de Set-knop kunt u Super spoelen Aan (Super spoelsymbool is aan) of Super spoelen Uit (Super spoelsymbool is uit) kiezen.
2. Bevestig uw keuze door op de Menu-toets te drukken en kies voor meer opties of druk op Start.

Kasttemp.

Als de vaat bij het leeghalen van de machine afgekoeld moet zijn, kunt u de optie Kasttemp. gebruiken.

1. Met de Set-knop kunt u Afkoelen Aan (Afkoelsymbool is aan) of Afkoelen Uit (afkoelsymbool is uit) kiezen.
2. Bevestig de gekozen optie door op de Menu-toets te drukken en druk op Start.

Economisch afwassen

Was alleen af als de machine volledig is gevuld

Wacht met afwassen totdat de machine geheel gevuld is, zo bespaart u energie.

Was met een lagere temperatuur af Als de vaat slechts licht vervuild is, kunt u met een lagere temperatuur afwassen.

Kies een programma met kort drogen

Als u één van de programma's Intensief programma, Normaal programma, Gemengde vaat of Kwetsbare vaat kiest zonder drogen, bespaart u energie. Zet de deur na afloop van het programma op een kier voor een beter droogresultaat.

Spoel voor het afwassen niet af

Door het Super Cleaning System™ van de machine hoeft u vaat, voordat u het in de machine zet, niet onder stromend water af te spoelen.

Kies een milieuvriendelijk reinigingsmiddel

Lees de milieugegevens op de verpakking!

Sluit op koudwater aan

Als de machine op koud water is aangesloten, zal de duur van de programma's langer zijn, omdat het opwarmen van het water meer tijd vraagt. De langere programmaduur zorgt er echter voor dat u een programma met een lagere temperatuur kunt gebruiken en toch hetzelfde resultaat bereikt.

Speciale instellingen

Taal, Kindervergrendeling, Volume geluidsignaal, Waterhardheid, Temperatuur unit, Informatie over de machine, Hoe de Speciale instellingen te verlaten, De machine herstellen

Deze instellingen hoeven alleen maar ingevoerd te worden wanneer de machine nieuw is of wanneer u programma's wilt toevoegen of verwijderen.

Hoe bij de Speciale instellingen te komen

1. Als u een programma en een evt. optie heeft gekozen, drukt u op de Menu-toets tot "Speciale instellingen" op het display verschijnt.
2. Druk op de Set-toets om in de speciale instellingen te komen.
3. Druk op de Menu-toets tot de gewenste instelling op het display verschijnt.

Taal

Kies met de Set-toets de gewenste taal. Ga verder met de Menu-toets en voer indien gewenst meer instellingen in of druk direct op Start/Stop als u de machine wilt starten.

Kindervergrendeling

Kies "Aan" met de Set-toets om de kindervergrendeling te activeren. Ga verder met de Menu-toets om meer instellingen in te voeren of druk op Start/ stop.

Om tijdelijk de kindervergrendeling te deactiveren wanneer u de machine wilt starten, moet u gelijktijdig op de Set- en de Menu-toets drukken.

De kindervergrendeling wordt na drie minuten automatisch weer geactiveerd.

Volume geluidsignaal

Indien gewenst, kan de machine met een geluidsignaal aangeven of het programma klaar is.

Stel het volume in met de Set-toets. Kies uit 1, 2, 3, 4, 5, 6, 7, 8, 9 en 0 = Uit. Ga verder met de Menu-toets om meer instellingen in te voeren of druk op Start/ stop.

Waterhardheid (machine met ontharder)

Uw waterleidingsbedrijf kan u inlichten over de hardheid van het

water. De machine is bij levering ingesteld op een geringe water-hardheid.

Stel de gewenste hardheid in met de Settoets. Kies uit 1, 2, 3, 4, 5, 6, 7, 8, 9 en 0 = zonder ontharder alsmede machines met ontharder en een lage hardheid.

Ga verder met de Menu-toets om meer instellingen in te voeren of druk op Start/stop.

No.°	dH °fH
0	0-5 0-9
1	6-8 9-14
2	9-11 15-20
3	12-14 21-25
4	15-19 26-34
5	20-24 35-43
6	25-29 44-52
7	30-39 53-70
8	40-49 71-88
9	50+	89+

Temperatuur unit

Kies met de Set-toets of de temperatuur in °C of °F weergegeven moet worden. Ga verder met de Menu-toets om meer instellingen in te voeren of druk op Start/Stop.

Opmerking

Indien het water in uw omgeving een waterhardheid heeft lager dan 6dH, dan dient u geen zout in uw ontharder te doseren. Indien u zelf een wateronthardings systeem in huis heeft, dient u deze niet lager in te stellen dan 5dH.

Informatie over de machine

Door op de Set-knop te drukken kunt u zien hoeveel water uw machine de laatste keer verbruikt heeft. Ook kunt u zien hoe vaak de machine een programma gedraaid heeft.

Hoe de Speciale instellingen te verlaten

Druk op de Menu-toets of op Start/ stop.

De machine herstellen

Schakel de machine uit met de hoofdschakelaar. Houd de Start-/Stop-toets ingedrukt terwijl u de hoofdschakelaar indrukt. De oorspronkelijke instellingen van de machine worden hersteld (behalve water-hardheid en taal).

5 Druk op start en sluit de deur

Nu start de machine. De gehele afwas wordt automatisch uitgevoerd. Sluit de deur goed, anders zal de machine niet starten. Op het display verschijnt "Programma gestart". Als de deur open is of niet goed gesloten verschijnt "Sluit de deur" op het display.

Heeft u zich vergist?

Als u het programma wilt wijzigen nadat u de machine heeft gestart, drukt u gedurende drie seconden op de Start-/Stop-toets. Kies vervolgens een nieuw programma en druk daarna op Start/Stop.

Wilt u meer afwas toevoegen?

Open de deur; de machine stopt automatisch, voeg de vaat toe, sluit de deur en de machine vervolgt daar waar hij onderbroken werd.

Als de machine met de hoofdschakelaar wordt uitgeschakeld,

(of door stroomuitval tijdens een programma). Wanneer dit gebeurt voordat het afwasprogramma is afgelopen, wordt het onderbroken programma weer voortgezet, zodra de machine weer wordt ingeschakeld of weer stroom krijgt.

LET OP!

Het programma wordt afgebroken als de stroom wordt uitgeschakeld, of als de deur tijdens het drogen langer dan 2 minuten is geopend.

6 Na de afwas

Als het programma klaar is, verschijnt Ge-reed naast de Start-/Stop knop. Om de stroom geheel uit te schakelen, moet de hoofdschakelaar worden uitgeschakeld. Sluit de waterkraan wanneer de machine gedurende lange tijd, bijv. tijdens de vakantie, niet gebruikt zal worden.

Tip!

Zet de deur op een kier om de afwas sneller te laten drogen.

Kwetsbare vaat

Veel materiaal is niet afwasmachinebestendig. Daar kunnen verschillende redenen voor zijn. Bepaalde materialen kunnen niet tegen hitte, andere kunnen door het machineafwasmiddel beschadigd raken.

Kwetsbare decoratie

Serviesgoed met decoraties die op het glazuur zijn aangebracht (het servies voelt dan ruw aan) kan niet met de machine afgewassen worden.

Kristal/glaswerk

Plaats de voorwerpen zodanig dat ze tijdens de afwas niet tegen elkaar aan stoten. Gebruik de laagst mogelijke afwastemperatuur en het kortst mogelijke programma. Geen droogwarmte! Antieke en zeer kwetsbare voorwerpen mogen niet met de machine worden afgewassen.

Over glaswerk dat op hoge temperaturen in de afwasmachine wordt afgewassen, kan op den duur een sluier komen die niet meer is te verwijderen. Was fijn glaswerk af op een lage temperatuur, met een lage dose-ring reinigingsmiddel.

Zilver

Zilveren en roestvrijstalen voorwerpen mogen niet met elkaar in aanraking komen. Zilver zou daardoor kunnen verkleuren.

Bestek met verlijmd heft

Bepaalde soorten lijm zijn niet afwas-machinebestendig. Het heft kan in dergelijke gevallen loslaten.

Hout

Houten voorwerpen mogen alleen met de machine worden afgewassen als ze afwas-machinebestendig zijn.

Aluminium

Aluminium kan door afwassen met de machine mat worden. Aluminium pannen van een goede kwaliteit kunnen wel met de machine worden afgewassen. U moet er echter rekening mee houden dat de hoogglans zal afnemen.

Kunststof

Bepaalde soorten kunststof zijn niet hittebestendig.

Om kunststofvoorwerpen te beschermen

Kies een programma met een lage temperatuur en korte droogtijd.

Standaard programma

Programma			Getestprogramma
Druk
Programma	Automatischprogramma	Intensiefprogramma	Normaalprogramma	Normaalprogramma	Normaalprogramma
Opties		8* 335	--	8*	1
Zo werkt demachine
Temperatuur	40-60°C	70°C	55°C	60°C	45°C
Voorspoelen metSCS* (aantal)	0/1	2	--	--	--
Hoofdwas(aantal)	1	1	1	1	1
Spoelen(aantal)	2/3	3	2	2	2
Naspoelen	60°C	70°C	60°C	60°C	50°C
Ventilator	Ja	Ja	Ja	Ja	Ja
Verbruik
1. Prog.duur(ca min)**	85-160	175	--	150	110
1. Energie(ca kWh)	0,7-1,0	0,9	--	0,7	0,4
2. Prog.duur(ca min)**	100-185	195	160	165	115
2. Energie(ca kWh)	0,8-1,4	1,7	1,0	1,2	0,7
Waterverbruik(liter)	9-15	18	9,9	9,9	9,9

** De prog.duur kan afhankelijk van de watertemperatuur, spanningsschommelingen enz. enigszins variëren.

1. Aansluiting op warm water ca. 60°C.

2. Aansluiting op koud water ca. 15°C.

Programma
Druk
Programma	Bovenkorf gevuld	Onderkorf gevuld	Kwetsbare vaat	Kort programma	Spoelen & Drogen
Opties				--	$$$
Zo werkt de machine
Temperatuur	55°C	55°C	50°C	30°C	--
Voorspoelen met SCS* (aantal)	--	--	--	--	--
Hoofdwas (aantal)	1	1	1	1	--
Spoelen (aantal)	2	2	2	2	1
Naspoelen	60°C	70°C	60°C	--	50°C
Ventilator	Ja	Ja	Ja	--	Ja
Verbruik
1. Prog.duur (ca min)**	120	125	105	15	40
1. Energie (ca kWh)	0,6	0,7	0,6	0,02	0,4
2. Prog.duur (ca min)**	135	140	140	20	45
2. Energie (ca kWh)	1,0	1,1	1,0	0,1	0,5
Waterverbruik (liter)	8,0	8,0	9,5	8,0	3,0

* SCS = Super Cleaning System™.
** De prog.duur kan afhankelijk van de watertemperatuur, spanningsschommelingen enz. enigszins variëren.
1. Aansluiting op warm water ca. 60°C.
2. Aansluiting op koud water ca. 15°C.

Display

Wanneer u een programma en opties heeft gekozen wordt er weergegeven hoe lang de programmaduur de vorige keer was. Wanneer de machine gestart wordt, wordt de resterende duur van het programma weergegeven op het display.

De duur kan variëren afhankelijk van de temperatuur van het aangevoerde water, de hoeveelheid vaat, de omgevingstemperatuur enz.

De tijdaanduiding telt af gedurende het verloop van het programma. De resterende programmatijd wordt op het display weergegeven. De resterende tijd wordt bijv. als 1:02 weergegeven. Dit betekent dat het programma nog 1 uur een 2 minuten zal duren.

LET OP!

De restijd aanduiding kan voor elk programma dat voor de eerste keer gebruikt wordt misleidend zijn, aangezien de machine een schatting van de programma-duur maakt. Wanneer het programma langer duurt dan berekend, wordt 1 minuut weergegeven totdat het programma gereed is.

Reinigen

Reinigen

De interne reservoirs van de machine zijn van roestvrij staal en worden door het normale gebruik schoon gehouden. Als u kalkhoudend (hard) water heeft, kan er echter kalkafzetting in de machine worden gevormd. Draai in dat geval het normale programma met twee eetlepels citroenzuur in het reinigingsmiddelbakje.

Grove filter

In de grove filter verzamelen zich grove etensresten. Deze kunnen niet zonder meer de afvoerpomp passeren. Verwijder indien nodig de grove filter en leeg deze. Vergeet de filter niet terug te plaatsen!

Fijne filter

Na 300 keer afwassen wordt "Filter reinigen" op het display weergegeven (geldt alleen voor bepaalde modellen en markten).

1. Maak de fijne filter los door eerst het buisgedeelte van de filter naar links te draaien, til het buisdeel en de grove filter recht omhoog.
2. Maak de filter schoon met een afwasborstel.
   Let op dat de randen goed afsluiten, als u de fijne filter terugplaatst.
   De mededeling verdwijnt wanneer u op een van de toetsen of op de hoofdschakelaar drukt.

De afvoerpomp

De afvoerpomp is van binnenuit de machine te bereiken.

1. Haal altijd de stekker uit het contact voordat u de pomp schoonmaakt. .
2. Eerst verwijdert u de grove zeef door de twee grepen naar elkaar toe te drukken en de zeef omhoog te trekken.
3. Maak vervolgens het beweegbare gedeelte van de zeef los door dat naar links te draaien en verwijder de fijne zeef.
4. Verwijder tenslotte het kleine passtuk links in de bodemkuip.
5. Door een vinger in het gat te steken kunt u de pompvleugel ronddraaien en een eventuele verstopping verwijderen.

1. Monteer het passtuk en de zeven.
2. Plaats de stekker in het contact.

Wanneer het dan niet lukt de machine te starten en u hoort een zoemend geluid, is de overvulbeveiliging geactiveerd.

• Sluit het water af
  • Haal de stekker uit het contact
• Bel Service

WAARSCHUWING!

Vergeet het passtuk niet terug te plaatsen.

Sproeiarmen

Het kan gebeuren dat de gaten en de lagers verstopt zijn.

1. Verwijder de onderste sproeiarm door deze recht naar boven te trekken.
2. Verwijder het afval er met een naald o.i.d. De sproeiarmen hebben ook gaten aan de onderzijde.

Om de bovenste sproeiarm los te maken moet het bovenkorf worden verwijderd.

1. Trek de korf naar voren en draai de stoppen van de rails opzij (zie afbeelding).
   U kunt nu de korf uit de rails verwijderen.
2. Maak de bovenste sproeiarm op dezelfde manier los als de onderste en maak deze schoon.

Deur

Gebruik voor het schoonmaken van de randen rond de deur alleen een vochtige doek, evt. met een beetje schoonmaakmiddel. Sproei niet met een douchekop o.i.d. rond het deurslot. Zo voorkomt u dat er water in het deurslot dringt en met de elektrische componenten in aanraking komt.

WAARSCHUWING!

Sproei niet met een douchekop o.i.d. rond het deurslot.

Kuiprand

Door de geringe waterhoogte tijdens het programma, kan er een aanslag ontstaan op de kuiprand onder de deur. Bij het openen van de deur is deze aanslag zichtbaar. M.b.v. een afwasborstel kan de kuiprand gereinigd worden.

Spoelglansmiddel bijvullen

Het drogen gaat sneller als u een spoelglansmiddel gebruikt. Wanneer het spoelglansmiddelreservoir leeg is, gaat het symbool voor spoelglansmiddel op het paneel branden. (* Bepaalde machines hebben deze functie niet). Midden in het doseerbakje bevindt zich een kijkglaasje voor de controle (zie afbeelding). Als het kijkglaasje helemaal zwart is, is er nog voldoende spoelglansmiddel. Als het kijkglaasje daarentegen doorzichtig is, moet het spoelglansmiddel worden bijgevuld.

1. Draai het klepje van het spoelglansmiddelreservoir rechts op het doseerbakje linksom. Nu kunt u bijvullen en de hoeveelheid spoelglansmiddel per afwas instellen.
2. Vul bij, totdat het kijkglaasje geheel zwart is en verander indien nodig de dosering aan de hand van het onderstaande. Vergeet na het bijvullen het klepje niet te sluiten.

Dosering kiezen

De dosering is standaard ingesteld op 1= zacht water. Maar afhankelijk van de hardheidsgraad van het water kan het nodig zijn de dosering te wijzigen.

Open het klepje voor het spoelglansmiddel. Hieronder bevindt zich de draaiknop voor de instelling van de dosering. Stel de knop in op 1–6: hoe harder het water hoe hoger de dosering.

Als het water een hardheidsgraad heeft van meer dan 10-12 °dH moet u, als de machine geen onthardingsfilter heeft, een spoelglans-middel met citroenzuur (zgn. zuur spoelglans-middel) gebruiken. Als de machine wel een onthardingsfilter heeft, moet u voor zacht water doseren.

Een te hoge dosering van spoelglansmiddel kan schuimvorming veroorzaken. Wanneer het water erg zacht is, kan het spoelglansmiddel met een halve hoeveelheid water worden verdund.

Een te hoge dosering van het spoelglansmiddel kan strepen op het serviesgoed veroorzaken, terwijl een te lage dosering vlekken van het water achterlaat.

Als het spoelglansmiddel op is, brandt het symbool voor spoelglansmiddel op het bedieningspaneel.*

Klepje voor spoelglansmiddel Het klepje openen door het te draaien en op te tillen!

Opmerking

Het kijkglaasje op het doseerbakje geeft eerder aan dat spoelglansmiddel moet worden bijgevuld, dan het controlelampje op het bedieningspaneel. Indien u een vaatwasser heeft, voorzien van een controlelampje op het bedieningspaneel, dan dient u pas spoelglansmiddel bij te vullen als deze gaat branden.

Zout bijvullen

Voordat een vaatwasser met waterontharder in gebruik genomen wordt, dient eerst het zoutreservoir met water gevuld te worden. Vervolgens kan het zout gedoseerd worden. Gebruik grofkorrelig zout of speciaal zout voor afwasmachines.

Het beste moment om zout bij te vullen is vlak voor een afwas, aangezien de machine direct daarna schoongespoeld moet worden. Voordat u het zoutreservoir voor de eerste keer vult:

1. Draai de afsluitdop open zoals op de afbeelding.
2. Plaats de trechter, die met de machine meegeleverd is, in de bijvulopening van het reservoir. Giet er eerst ca. 1 liter water in.
3. Voeg vervolgens zoveel zout, max. 1,5 kg toe, dat het reservoir vol is.
4. Verwijder het teveel aan zout, zodat de schroefdop goed dichtgedraaid kan worden.
5. Laat de machine het Normaal programma uitvoeren, zodat evt. gemorst zout wordt weggespoeld.

Wanneer het zout op is gaat het symbool voor zout op het display* branden (niet alle machines hebben deze functie). Schroef de afsluitdop los en vul het reservoir met zout. Alleen de eerste keer moet er water in het reservoir gegoten worden! Maak het schoon en draai de afsluitdop dicht. Laat de machine het Normaal programma afwas uitvoeren, zodat evt. gemorst zout wordt weggespoeld.

De indicatie functioneert niet

Als de indicatie niet functioneert, kan dat aan de vlotter liggen. Deze bevindt zich onder de afsluitdop en zit vast in zoutresten. De vlotter is bereikbaar via de groene schuif in vulopening van het zoutreservoir.

1. Beweeg de vlotter naar boven en naar beneden.
2. Als de vlotter loslaat brengt u de groene schuif in de onderste positie.
   Modellen zonder zoutsymbool op het display hebben een groene indicatie in de afsluitdop van het zoutreservoir indien er nog voldoende zout is.

*LET OP!

Na het bijvullen kan het nog enige tijd duren voordat het waarschuwingslampje dooft.

WAARSCHUWING!

Doe nooit machineafwasmiddel in het zoutreservoir. De ontharder gaat dan kapot!

Storingen

Display Type storing Maatregel

Te veel water Te veel water in de machine Bel de servicelijn

Watertoevoer fout Fout bij watertoevoer Controleer of de waterkraan is

geopend

Lekkende klep Lekkende klep Sluit de waterkraan en neem

contact op met de service-

afdeling

Fout bij waterafvoer Verstopte afvoer Zie "Mogelijke oorzaken" in

hoofdstuk Foutopsporing

Verstopt filter Verstopt filter

Maak de filters schoon, zie

hoofdstuk Reinigen

Om de storingsindicaties van het display te verwijderen, moet u de hoofdschakelaar uitschakelen en vervolgens weer inschakelen.

Foutopsporing

Problemen

De vaat is niet schoon

Vlekken of een sluier op de vaat

Een wit/blauwe aanslag op de vaat

Mogelijke oorzaken

• De sproeiarmen draaien niet rond.
• Oud reinigingsmiddel. Let op! Afwasmiddel is geen houdbaar product.
• De hoeveelheid reinigingsmiddel is niet goed afgemeten.
• Het gekozen afwas-programma is te zwak.
• De vaat is niet goed in de machine geplaatst.
• Glaswerk en kopjes zijn tijdens het afwassen omgevallen.

• Machine met ontharder lekt zout.

• Onjuist ingestelde ontharder.

• Onjuist ingestelde dosering voor spoelglansmiddel.
• Het zoutreservoir is leeg.
• Fosfaatvrij reinigingsmiddel in combinatie met hard water.
• Te hoge temperatuur en/of teveel reinigingsmiddel kunnen zgn. etsen op (kristal) glaswerk veroorzaken. Dit kan helaas niet ongedaan worden gemaakt, het kan alleen worden voorkomen!

• Te hoge dosering spoelglansmiddel.

Maatregelen

• Verwijder de sproeiarmen en reinig deze.
• Gebruik bij voorkeur geen grootverpakkingen.

- Doseer in overeenstemming met de hardheidsgraad van het water.

- Kies voor een sterker programma.

- Dek serviesgoed niet af met grote schalen e.d.

- Zet het serviesgoed stevig neer.

- Controleer of de schroef-dop van het zout goed vastgedraaid is. Neem in andere gevallen contact op met de Service-afdeling

- Zie het hoofdstuk over de ontharder.

- Zie het hoofdstuk over spoelglansmiddel.

• Vul zout bij.

- Vervang het reinigingsmiddel.

- Was (kristal) glaswerk met een lage temperatuur af en doseer het reinigingsmiddel zorgvuldig. Neem contact op met de producent van het reinigingsmiddel.

- Gebruik een lagere dosering. Zie het hoofdstuk over spoelglansmiddel. Als het water zeer zacht is, kunt u eventueel het spoelglansmiddel met een halve hoeveelheid water verdunnen.

Problemen

Vlekken op roestvrij staal of zilver.

Vlekken die na het afwassen achterblijven.

Rammelend geluid tijdens het afwassen

De machine start niet

Mogelijke oorzaken

- Bepaalde etensresten zoals mosterd, mayonaise, citroen, azijn, zout en dressing kunnen vlekken op roestvrij staal veroorzaken als ze langer op de vaat blijven zitten. Elk roestvrij materiaal kan vlekken op zilver veroorzaken, indien het tijdens de afwas met elkaar in contact komt. Ook aluminium kan vlekken op de vaat veroorzaken.

- Lippenstift en thee zijn lastig te verwijderen.

- De vaat is niet goed geplaatst of de sproeiarmen draaien niet rond.

- De hoofdschakelaar is niet ingeschakeld.

- De deur is niet goed gesloten.

- Er is een "stop"/zekering gesprongen.

- De stekker zit niet in het contact.

- De waterkraan is dicht.

- Te veel water/lekkage. Er komt een zoemend geluid (de afvoerpomp) uit de machine, dat niet ophoudt als de stroom met de hoofdschakelaar wordt uitgeschakeld.

Maatregelen

- Spoel dit soort etensresten weg indien u de machine niet direct aanzet.

- Ga over op een reinigings-middel met bleekmiddel.

- Controleer of het serviesgoed stevig staat. Draai de sproeiarmen om te controle-ren of ze vrij kunnen rond-draaien.

- Controleer

- Controleer

- Controleer

- Controleer

- Controleer

1. Sluit de waterkraan.
2. Haal de stekker uit het contact.
3. Bel de servicelijn.

Problemen Mogelijke porzaken		Maatregelen
De machine start niet		Om de machine te herstarten drukt u 3 seconden op Start/stop. Kies vervolgens een nieuw programma en druk op Start/stop.
Er is water in de machine achtergebleven.	• De afvoerslang is verstopt.	• Ontkoppel de afvoerslang van het waterslot van het aanrecht. Controleer de slang op verstoppingen. Is het conische gedeelte van de buis zodanig gekapt dat de diameter ten minste 16 mm is?
Er is water in de machine achtergebleven.	• Er zit een knik in de afvoerslang.	• Controleer of er geen knik of scherpe bocht in de slang zit.
	• De filters zijn verstopt.	• Maak het grove en het fijne filter schoon.
	• Er zit iets in de afvoerpomp.	• Maak de afvoerpomp schoon. Zie het hoofdstuk over reinigen.
Vreemde geurtjes in de machine	• Vuil in de lijsten en hoeken	• Schoonmaken met een afwasborstel en een wasmiddel dat weinig schuimt.

Gegevens prestaties

Dosering bij testen

Intensief programma/Normaal programma

Hoofdafwas 20 gram standaard reinigingsmiddel.

Dosering spoelglansmiddel 3.

Energiemerk

Europa: EN 50242

Afwasprogramma:

Normaal 55°C, normaal drogen.

Programmaduur: 160 minuten

Aansluiting: Koud water

Testmethode geluidmeting: IEC-704-3

Voorbeelden hoe de machine te vullen

Capaciteit: 12 IEC-couverts

Waterdruk: 0,03–1,0 MPa

51 kg met ontharder*

0,3–10 kp/cm² (Bar)

3-100 N/cm²

Aansluiting: Zie typeplaatje

Aansluitvermogen: Zie typeplaatje

*Het gewicht kan afhankelijk van de specificaties variëren.

Installatie

Mogelijkheden voor het plaatsen van de afwasmachine

De afwasmachine kan worden ingebouwd, geheel vrijstaan of half vrijstaan.

WAARSCHUWING!

Aansluiting op elektriciteit, water en afvoer moet door een erkende vakman worden uitgevoerd.

A. Inbouwen

De afwasmachine kan onder een werkblad met een werkhoogte van 820 - 870 mm worden ingebouwd. De breedtemaat moet ten minste 600 mm zijn. Zie afbeelding voor meer maten.

B. Half vrijstaand

Als de machine zo wordt geplaatst, dat er een zijkant zichtbaar is, kan een zijplaat gemonteerd worden.

Accessoires zijn bij de leverancier verkrijgbaar.

Ingebouwd installatie

Aansluiting op water

De aanvoerleiding moet voorzien zijn van een afsluitkraan. De toevoerkraan moet op een makkelijk bereikbare plaats worden gemonteerd, niet achter apparatuur.

De aanvoerbuis heeft een koppeling met 1/2" of 3/4" inwendige schroefdraad afhankelijk van het land.

Als de aansluiting gereed is, moet de afsluitkraan geopend worden en de druk enige tijd gehandhaafd blijven. Controleer of alle aansluitingen dicht zijn.

Aansluiting op elektriciteit

Een machine, voorzien van een snoer en een stekker, moet worden aangesloten op een geaard stopcontact. Reparatie en onderhoud die van invloed zijn op veiligheid of prestaties, dienen uitgevoerd te worden door de erkende vakman.

Technische gegevens

Zie typeplaatje op de rechterzijde van de deur.

WAARSCHUWING!

Tijdens werkzaamheden moet de stekker uit het stopcontact zijn gehaald of moet de stroom zijn uitgeschakeld d.m.v. de hoofdschakelaar van de elektrische huisinstallatie!

Aansluiting op afvoer

LET OP!

De slang moet ter hoogte van de onderkant van het aanrecht bevestigd worden.

Figuur 1 Technisch goed, nadeel: afpompen maakt veel geluid.

Figuur 2

Aansluiting op afvoer

De afvoerslang wordt naar de aansluit-nippel van het sifon geleid, zie afbeelding 1. Let op dat de slang bevestigd wordt ter hoogte van de onderzijde van het aanrecht. Anders zou afwaswater van de gootsteen in de afwasmachine kunnen stromen, zie afbeelding.

De afvoerslang wordt in een conische aansluitbuis bij het sifon van het aanrecht gestoken. De conische buis moet worden voorzien van een inwendige diameter van ten minste 16 mm.

De afvoerslang mag maximaal 3 m worden verlengd. Eventuele verbindingskoppelingen en verbindingsbuizen moeten een inwendige diameter van ten minste 16 mm hebben.

Geen enkel gedeelte van de afvoerslang mag hoger dan 950 mm boven de vloer liggen. De slang mag niet direct naar een afvoerput o.i.d. geleid worden. In een dergelijke situa-tie kan de slang als een hevel de machine legen.

Het uiteinde van de slang moet altijd ten minste 350 mm boven de vloer uitkomen.

Afhankelijk van model en markt kunnen er afwijkingen voorkomen!

Figuur 3 Aanbevolen uitvoering, op deze wijze zal het afpompen geruisloos verlopen.

De machine op zijn plaats schuiven A. Instellen van een machine met 6 pootjes (vrijstaande afwasmachine)

1. Stel de hoogte van de machine met de vier stalen pootjes af.
2. Borg de pootjes met de moeren. LET OP! De machine mag niet meer dan 5 mm hellen.

1. Nadat de stalen pootjes afgesteld zijn, moeten de twee rubberpootjes uitgedraaid worden tot ze stevig op de grond staan. De rubberpootjes werken als kantelbeveiliging.

B. Instellen van een machine met drie of vier pootjes

1. Meet eerst de afstand tussen de vloer en de onderkant van het werkblad.
2. Monteer de glijpootjes aan de machine.

1. Meet de afstand tussen de vloer en de bovenkant van de machine.

2. Stel alle pootjes af: rechtsom draaien = omhoog, linksom draaien = omlaag.

3. Controleer of de hoogte van de machine overeenkomt met de afstand tussen de vloer en de onderkant van het werkblad. Draai de borgmoeren (borgmoer) op de achterste pootjes aan.

4. Schuif de machine op zijn plaats.
5. Stel de voorste pootjes precies af (de machine mag maximaal 5 mm hellen) en draai de borgmoeren aan.

C. Machine met stelpoot stellen

1. Meet eerst de afstand tussen de vloer en de onderkant van het werkblad.
2. Monteer de glijpootjes aan de machine.

1. Meet de afstand tussen de vloer en de bovenkant van de machine.
2. Kantel de machine een beetje voorover en stel het achterste pootje: rechtsom draaien = omhoog, linksom draaien = omlaag (Zie afbeelding hieronder). Gebruik een brede schroevendraaier of bithouder met greep met zes zijden.
3. Stel de voorste pootjes af: rechtsom draaien = omhoog, linksom draaien = omlaag.
4. Controleer of de hoogte van de machine overeenkomt met de afstand tussen de vloer en de onderkant van het werkblad.
5. Schuif de machine op zijn plaats.
6. Stel de pootjes precies af (de machine mag maximaal 5 mm hellen) en draai de borgmoeren aan.

Trek, om te voorkomen dat er knikken ontstaan, aan de afvoerslang en de aansluitbuizen.

Instelling van de sokkel (Alleen met plint als accessoire)

De machine heeft twee plinten (bepaalde modellen).

De hoogste moet worden gebruikt als de machine 850 - 870 mm hoog moet zijn. De sokkeldiepte kan tussen 45 - 105 mm variëren.

De laagste wordt gebruikt als de machine 820 - 845 mm hoog moet zijn. De sokkeldiepte kan tussen 50 - 105 mm variëren.

Bevestig de isolatiemat op de plint (bepaalde modellen)

De juiste sokkeldiepte instellen

1. Breng de grijze haken naar elkaar toe en trek de houders er zover uit als u wilt. Druk de haken in, zodat ze de houders vastzetten.

2. Hang de plint in de houders door deze in de inkepingen aan te brengen.

Vastschroeven van de machine

Bij de vaatwasser zijn 2 schroeven bijgeleverd, waarmee de machine aan de bovenkant of aan de zijkanten vastgezet kan worden (zie tekening).

Als de machine aan de zijkanten vast-geschroefd wordt, moeten de schroefgaten met

de bijgeleverde kunststofpluggen worden afgedicht Controleer na het vastzetten of de voorste pootjes op de grond staan.

Monteren van vast plint

( Niet voor Nederlandse markt )

Monteren van de afdichtstrip (op de afdichtplaat van de vloersokkel)

Ga als volgt te werk:

1. Verwijder de kunststofsokkel door de kunststofsokkel (A) met beide handen onderaan vast te pakken en naar buiten en omhoog

te tillen.

1. Draai de twee schroeven op de afdichtplaat los (B).

2. Lijm de bijgeleverde rubberstrip (C) op de onderkant van de afdichtplaat (naar de vloer).

3. Schroef de afdichtplaat weer vast. Stel de afdichtplaat zo af dat die precies tegen de vloer aan ligt.

1. Plaats de kunststofsokkel terug.

Instellen van waterhardheid (machine met ontharder)

Voordat u de machine gaat gebruiken moet eerst de juiste waterhardheid worden ingesteld.

Uw waterleidingbedrijf kan u inlichten over de hardheid van het water. De machine is bij levering ingesteld op een geringe waterhardheid.

1. Schakel de machine in met de hoofdschakelaar.
2. Druk op de Menu-toets totdat "Speciale instellingen" op het display verschijnt.
3. Druk op de Start-toets. U bent nu in het menu voor speciale instellingen.

4. Druk op de Menu-toets totdat "Waterhardheid" op het display verschijnt.

5. Stel de gewenste hardheid in met de Set-toets. Kies uit 1, 2, 3, 4, 5, 6, 7, 8, 9 en 0 = zonder ontharder alsmede machines met ontharder en een lage hardheid

No.°	dH °fH
0	0-5 0-9
1	6-8 9-14
2	9-11 15-20
3	12-14 21-25
4	15-19 26-34
5	20-24 35-43
6	25-29 44-52
7	30-39 53-70
8	40-49 71-88
9	50+	89+

1. Druk op de Menu-toets om de instelling te bevestigen.

Opmerking

Indien het water in uw omgeving een waterhardheid heeft lager dan 6dH, dan dient u geen zout in uw ontharder te doseren. Indien u zelf een wateronthardings systeem in huis heeft, dient u deze niet lager in te stellen dan 5dH.

Service & garantie

Service

Voordat u een beroep doet op de servicedienst dient u eerst

"Foutopsporing"op blz. 27-29 te lezen en te controleren of u zelf het probleem kunt verhelpen.

Garantie

De garantiebepalingen staan vermeld op het garantiebewijs.

Aantekeningen

Aantekeningen

Trefwoorden

A

Aansluiting 31, 32

Afspoelprogramma 12

Afvoer 22, 28, 31, 32

B

Bedieningspaneel 10

Beknopte handleiding 36

Bestekkorf 9

Bovenkorf 8, 9, 12

C

Citroenzuur 22, 24

D

Deur 6, 17, 23

Display 21

F

Foutmeldingen 6, 26

G

Garantie 36

H

Hardheidsgraad 5, 24

Hergebruik 6

Hoofdschakelaar 8, 12, 17, 40

|

Installatie 31

Instellingen 5, 15, 16

Intensief programma 12

K

Kindveilig 7

Kort programma 12

Korven vullen 11, 40

Kristal 5, 18

Kunststof 5, 18

Kwetsbare vaat 12

M

Temperatuur 13, 14, 15

Tips 17

Transport 6

V

Vlekken 26, 29

W

Beknopte handleiding

SCS

SUPER CLEANING SYSTEM™

1. Vul de korven

Verwijder grotere etensresten en afval. Dank zij het Super Cleaning System™ hoeft u niet af te spoelen.

2. Reinigingsmiddel doseren

Het reinigingsmiddelbakje heeft een klein vakje voor voorspoelen en een vakje voor de hoofdafwas.

1. Let erop dat de sproeiarmen vrij rond kunnen draaien

2. Schakel de hoofdschakelaar in

3. Kies het programma en druk op start

4. Sluit de deur

Beknopt overzicht programma's

Pro-gramma			Getest pro-gramma
Druk			Normaal
Programma	Auto-matisch pro-gramma	Intensief pro-gramma	Normaal pro-gramma	Kwets-bare vaat	Kort pro-gramma	Spoelen & Drogen
Opties		8* 333	--	8* 333	--	333
Zo werkt de machine
Temperatuur hoofdwas	40-60°C	70°C	55°C	50°C	30°C	--
Naspoelen	60°C	70°C	60°C	60°C	--	50°C
