Type product	Autoradio met cd-speler
Merk	VDO Dayton
Model	CD 1604
Afmetingen (B x H x D)	178 x 50 x 150 mm (1-DIN)
Gewicht	Ca. 0,8 kg
Voedingsspanning	12 V DC (negatief chassis)
Maximaal uitgangsvermogen	4 x 25 W
Cd-speler	Ja, compatibel met CD-R/RW
Radio-ontvangst	FM, AM (LW/MW)
Voorversterkeruitgang	2 kanalen (RCA)
Equalizer	Ingebouwde toonregeling (bas/treble)
Weergave	LCD-display met verlichting
Afstandsbediening	Optioneel (niet meegeleverd)
Ingebouwde versterker	Ja, 4 kanaals
Ondersteunde formaten	CD-audio, MP3 (via cd)
Stroomverbruik	Ca. 10 A (max)
Bevestiging	Inbouw in dashboard (DIN-sleuf)
Reiniging	Gebruik een zachte, droge doek; geen vloeistoffen
Veiligheid	Uitschakelbaar frontpaneel (diefstalbeveiliging)
Reparatie en onderdelen	Neem contact op met een erkende VDO Dayton-servicepartner

Veelgestelde vragen - CD 1604 VDO DAYTON

Hoe kan ik de radiozenders opslaan op de VDO Dayton CD 1604?

Druk op de SEEK toets om automatisch te zoeken. Houd een van de presetknoppen (1-6) ingedrukt om de zender op te slaan.

Werkt de cd-speler met zelfgebrande cd's?

Ja, de CD 1604 is compatibel met CD-R en CD-RW discs, mits deze correct zijn afgesloten.

Hoe stel ik de bas- en treble-regeling in?

Druk op de AUDIO knop totdat BAS of TREB verschijnt. Draai aan de volumeknop om de gewenste waarde in te stellen.

Wat moet ik doen als de autoradio geen stroom krijgt?

Controleer de zekering in de radio en de auto-zekering. Meet de accuspanning (moet 12V zijn). Indien nodig, raadpleeg een installateur.

Kan ik een USB-stick aansluiten op de CD 1604?

Nee, de CD 1604 heeft geen USB-aansluiting. Het afspelen is beperkt tot cd's en de radio.

Hoe verwijder ik het frontpaneel voor diefstalbeveiliging?

Druk op de RELEASE knop aan de onderkant van het paneel en trek het voorzichtig naar u toe. Bewaar het op een veilige plaats.

Wat is het maximale uitgangsvermogen van de versterker?

De ingebouwde versterker levert maximaal 4 x 25 watt (RMS). Dit is voldoende voor de meeste standaardluidsprekers.

Hoe schakel ik tussen radio en cd?

Druk op de SRC (bron) knop om te wisselen tussen radio, cd en eventueel externe ingangen.

De cd wordt niet afgespeeld, wat nu?

Controleer of de cd schoon is en correct is geplaatst (label naar boven). Probeer een andere cd. Als het probleem aanhoudt, kan de laser vervuild zijn; reinig met een cd-lensreiniger.

Waar vind ik het serienummer van mijn autoradio?

Het serienummer staat op een sticker op de zijkant of achterkant van het apparaat. Ook in de verpakking of op de garantiekaart.

GEBRUIKSAANWIJZING CD 1604 VDO DAYTON

1. Ontgrendelingstoets voor het afneembare front
2. Volumedraaiknop
3. POWER ON/OFF-toets
4. Display-toets
5. Cd-vak
6. LCD-display
7. Functietoets F1
8. Functietoets F2
9. Functietoets F3
10. TUNE/SEEK omhoog/vooruit-toets
11. TUNE/SEEK omlaag/terug-toets
12. SOURCE-toets

13. UP-toets

14. DOWN-toets

15. Uitwerptoets voor de cd
16. Voorkeuzetoets 6 voor de radio
17. Voorkeuzetoets 5 voor de radio
18. Voorkeuzetoets 4 voor de radio
19. Voorkeuzetoets 3 voor de radio
20. Voorkeuzetoets 2 voor de radio
21. Voorkeuzetoets 1 voor de radio
22. SOUND-toets
23. FUNCTION-keuzetoets
24. Knipperende led
25. Reset-toets
26. Afneembare connector

VOOR U BEGINT....

Wij danken u voor de aanschaf van dit product, dat volgens de hoogste normen ontworpen en gefabriceerd is en dat aan zeer strenge tests onderworpen is.

Lees deze gebruiksaanwijzing om vertrouwd te raken met het apparaat. Bewaar deze gebruiksaanwijzing binnen handbereik in de auto voor later.

BELANGRIJK

Dit apparaat is ontworpen en gefabriceerd volgens de geldende veiligheidsvoorschriften. Leest u de gebruiksaanwijzing aandachtig en gebruik het apparaat zoals voorgeschreven.

INHOUDSOPGAVE

Aansluiten 4
Tips voor correct en veilig gebruik .....45
Installatie 45
Gebruik van het afneembare frontpaneel ....47
Algemene bediening....49
Bediening van de radio ....50
Bediening van de CD-speler ....52
Onderhoud 55
Technische gegevens 56
Verhelpen van storingen....57

TIPS VOOR CORRECT EN VEILIG GEBRUIK

Dit apparaat is enkel geschikt om op +12-volt-gelijkstroomsystemen met de min aan de massa.

Het apparaat mag niet gebruikt worden met +24 volt of systemen met de plus aan de massa.

Het kan zijn dat het apparaat niet goed functioneert bij extreem warme of koude temperaturen. Het apparaat is voorzien van een ingebouwd automatisch beveiligingscircuit. Als de temperatuur een bepaald niveau bereikt dan schakelt het beveiligingscircuit de bediening van het apparaat uit.

Als dit gebeurt, moet u het apparaat de omgevingstemperatuur van de auto laten aannemen voor u het weer normaal kunt gebruiken.

INSTALLATIE

Opmerkingen:

• Kies een plek om het apparaat te monteren waar het de bestuurder niet hindert bij het normale besturen van de auto.
• Voor u het apparaat definitief installeert, moet u de bedrading tijdelijk aansluiten en controleren of het apparaat en het systeem goed functioneren.
• Gebruik enkel de onderdelen die bij het apparaat geleverd zijn zodat de installatie correct gebeurt. Het gebruik van ongeschikte onderdelen kan storingen veroorzaken.
• Neem contact op met de dichtstbijzijnde dealer als er voor de installatie gaten geboord moeten worden of andere aanpassingen aan het voertuig nodig zijn.
• Installeer het apparaat op een plek waar de bestuurder niet gehinderd wordt en waar het de bijrijder niet kan verwonden als plots gestopt moet worden, bijvoorbeeld bij een noodstop.

• Als de installatiehoek meer dan 30° afwijkt van de horizontale stand dan kan het zijn dat het apparaat minder goed functioneert.

• Als om wat voor reden dan ook de zekering gesprongen is, vervangt u deze dan enkel door een zekering van hetzelfde type voor in de auto met dezelfde sterkte.

• Vermijd installatie van het apparaat op plekken waar de temperatuur kan oplopen, bijvoorbeeld door direct zonlicht, warme lucht of de verwarming, of waar er stof, vuil of extreme trillingen mogelijk zijn.

DIN-MONTAGE VOOR/ MONTAGE ACHTER

Dit apparaat kan zowel “ Voor ’ (conventionele DIN-montage aan de voorkant) als “ Achter ” (JIN-montage of Japans) op de juiste manier geïnstalleerd worden. Voor meer details, zie de volgende installatiemethodes met illustraties.

DIN-MONTAGE AAN DE VOORKANT (methode A)

Installatie van het apparaat

Installeer de metalen houder in het dashboard.

Voor een optimale werking van de cd-speler moet de metalen houder horizontaal geplaatst worden (tussen -10° en +30° ).

Bevestig de metalen houder door de metalen lipjes met behulp van een schroevendraaier naar buiten te drukken.

1. Montage aan de voorkant

Schuif de radio in de metalen houder tot de veren aan beide kanten van de radio in de openingen van de houder klikken.

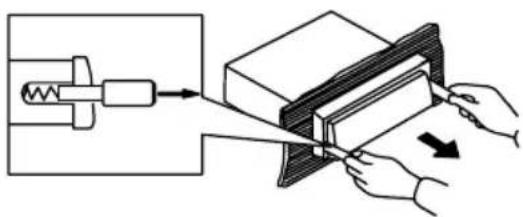

1. Uithalen van de radio

Steek de beide bijgeleverde beugels in de gaatjes aan beide kanten van het apparaat totdat ze vastklikken. Door de beugels naar u toe te trekken kunt u het apparaat uit het dashboard halen.

JIN-MONTAGE AAN DE ACHTERKANT (methode B)

Installatie met behulp van de schroefgaten aan de zijkanten van het apparaat.

Verwijder de sierrand om het frontpaneel en de veren aan de zijkanten.

Kies een plaats waar de schroefgaten van de montagebeugel en de schroefgaten van de radio samenvallen en draai de schroeven aan elke kant op 2 plaatsen vast.

GEBRUIK VAN HET AFNEEMBARE FRONTPANEEL

Zie de achterkant van de omslagpagina voor details over het verwijderen ( figuur A) en het terugplaatsen (figuur B) van het frontpaneel.

1. Druk op de ontgrendelingstoets en verwijder het frontpaneel. Bewaar het frontpaneel in de houder.
2. Om het frontpaneel terug te zetten, plaatst u het paneel in de behuizing; controleer of het paneel goed geïnstalleerd is, anders kan het zijn dat het display of bepaalde toetsen niet op de juiste manier werken.

BEVEILIGINGSIDENTIFICATIENUMMER

• Een beveiligingsidentificatienummer staat vermeld op de "Beveiligingskaart". Laat deze kaart zien als eigendomsbewijs bij diefstal van het apparaat, als u het afneembare front kwijt bent of bij reparatie.
• Bewaar de "Beveiligingskaart" niet in uw auto.

BEDIENING van de functiekeuzetoetsen

Door kort op de keuzetoets FUNCTION (23) te drukken in de gewenste mode, kunt u de functies F1 tot F2 in het display wijzigen.

Hoofdfuncties van de toetsen:

	Radio CD / MP3 AUX/ TA-bericht
	Indicatie	functie	Indicatie	functie	Indicatie	functie
F1- Toets 1	BND	Golfgebied		RND	Willekeurige weergave
F1- Toets 2	SCN	Scannen van frequenties		SCN	Nummers afzoeken
F1- Toets 3	TA	Verkeersinformatie		RPT	Nummer herhalen	TA
F2- Toets 1	PTY	PTY zoeken		PAU	Pauze
F2- Toets 2	AF	Alternatieve frequentie
F2- Toets 3	AST	Automatisch opslaan		TA	Verkeersinformatie

INSTELLINGEN

Houd de keuzetoets FUNCTION (23) langer dan 2 seconden ingedrukt om de instellingen te openen en de gewenste instelling te wijzigen.

Instellingen

Functie	Opties
Verlichting Kleur 1 / 2	3 TA - Volume TAVOL -2, -1,
Pieptoonniveau	BLEEP OFF (uit), 1, 2, 3, 4
Klok	RDS / ON (aan) / OFF (uit)
Klokformaat(indien ingeschakeld)	24 Hr / 12 Hr
Tijd instellen uren(bij handmatig)	Uren 00-12 of 23 knipperen AU
Tijd instellen minuten(bij handmatig)	Minuten 00-59 knipperen
Tuner-configuratie	EURO / USA / ASIA
RDS	ON / OFF (aan / uit)
Regionaal	ON / OFF (aan / uit)

Functie	Opties
, 2
LO / DX	Lokaal / DX
MW	ON / OFF (aan / uit)
LW	ON / OFF (aan / uit)
N ON / OFF (aan / uit)
AUX-IN-niveau	AUX LEVEL 1,2,3,4
Handsfree mute	HFREE OFF (uit), MUTE (geluid uit), LO (laag), HI (hoog)
Handsfree-niveau	HFL 1,2,3

• Gebruik ▲▼ om een functie te kiezen.
• Kies de opties met de volumeknop.
• De nieuwe keuze wordt meteen vermeld.

Bediening van het display

Door kort op de toets DISP (4) te drukken in de gewenste mode, kunt u de informatie in het display wijzigen volgens de onderstaand tabel.

Display-toets

Opeenvolgende informatie

Radio	CD / MP3	Cd-speler
Zendernaam	Titel / duur nummer	Verstreken nummers / tijd
Frequentie	Klok (indien ingeschakeld)	Klok
RDS-klok	Album-ID3	Totaal aantal nummers
PTY	Titel-ID3

Na 5 seconden keert het apparaat terug naar het hoofddisplay.

Druk lang op de toets DISP (4) om de helderheid van de display-verlichting te kiezen.

AAN EN UIT

Schakel het apparaat in door op toets (3) te drukken. Wanneer het systeem ingeschakeld is, drukt u op de toets POWER (3) om het apparaat uit te schakelen.

VERWIJDEREN VAN DE FRONTPLAAT

Druk op de toets REL (1) om het front naar voren te kantelen en neem het front uit zoals weergegeven op figuur 1.0.

Druk op de toets SOUND (22) om de gewenste instelling te kiezen. De instellingen wijzigen als volgt:

Door de knop AUDIO ADJUST (2) te draaien, kunnen de verschillende instellingsniveaus gewijzigd worden.

Opmerking: De lage tonen / hoge tonen kunnen enkel gekozen worden als de DSP-functie (Digital Sound Processor) uitgeschakeld is.

Instelling		Instelbare niveaus
DSP	UIT	VLAK	KLASSIEK	POP	ROCK
Volume	0					100
Lage tonen		-10		0
Hoge tonen		-10			0
Balans		-10			0
Fader		-10			0
Bass Boost		UIT	BB 1	BB 2	BB 3

Druk gedurende 2 seconden op de toets SOUND (22); een serie uitgebreide RDS-instellingen wordt nu opgestart. Zie het hoofdstuk over de bediening van de RDS-functie (Radio Data System) voor meer details.

A/. DSP

Druk op de toets SOUND (22) om de DSP-functie (Digital Sound Processor) in te schakelen en om het gewenste klankeffect te kiezen.

Er zijn vijf verschillende klankeffecten:

Als de DSP-functie ingeschakeld wordt dan worden de eerder gekozen lagetonen-/hogetoneninstellingen genegeerd

B/. Bass Boost

Schakel de Bass Boost-functie in met de toets SOUND (22) en kies het gewenste Bass Boost-effect door de Volumeknop (2) te draaien.

Er zijn vier verschillende instellingen:

Als het frontpaneel van het apparaat verwijderd is dan knippert de LED (24).

RESETTEN

De RESET-toets (25) bevindt zich op het frontpaneel en moet met een balpen of een ander scherp voorwerp ingedrukt worden. De RESET-toets (25) kan om de volgende redenen gebruikt worden:

• Geen enkele van de functietoetsen werkt.

• Poutmeldingssymbool in het display.

• Opmerking: Als u op RESET-toets (25)
  ⁺ drukt dan worden alle opgeslagen zenders

• uit het geheugen gewist.

BRONKEUZE

Druk op de toets (12) om te kiezen tussen de cd-speler en de radio.

MUTE

Druk op de volumeknop (2) om het geluid van de receiver uit te schakelen.

Druk nogmaals om het geluid weer in te schakelen.

KIEZEN VAN HET GOLFGEBIED

Druk, als de tuner gekozen is, kort op de toets F1 (8) om het gewenste golfgebied te kiezen.

Het golfgebied wijzigt als volgt:

Druk kort op de toets ▶▶ (10) of ◀◀(11) om het automatisch zoeken te starten.

Houd de toets gedurende 2 seconden ingedrukt tot in het display "MANUAL" verschijnt; het handmatig afstemmen is nu gekozen. Als beide toetsen gedurende enkele seconden niet ingedrukt worden dan wordt er teruggekeerd naar automatisch afstemmen.

AUTOMATISCH PROGRAMMEREN

- Automatisch opslaan in het geheugen Druk op de toets FUNCTION (23) om de AST-functie met de F3-toets te starten; de radio zoekt de 6 sterkste zenders en slaat ze op onder de voorkeuzetoetsen voor het op dat moment gekozen golfgebied.

Opmerking: Alle zenders die eerder opgeslagen waren in dit deel van het geheugen worden vervangen door de nieuwe zenders.

Druk kort op de toets F2 (8) om alle voorkeurzenders van het hele golfgebied te scannen.

OPSLAAN EN OPROEPEN VAN EEN ZENDER

Druk op één van de voorkeuzetoetsen (1 tot 6) om een zender, die in het geheugen opgeslagen is, op te roepen. Als u een voorkeuzetoets langer dan 2 seconden ingedrukt houdt dan wordt de huidige voorkeurzender overschreven door de frequentie waarop op dat moment

afgestemd is.

BEDIENING VAN DE RDS-FUNCTIE (RADIO DATA SYSTEM)

De RDS-gegevens zijn de PI-, PS-, TP-, PTY-, TA- en AF-gegevens.

PI: Programma-identificatiecode (Program Identification) Code voor het identificeren van een programma

PS: Naam van de programmadienst (Program Service) Naam van het zendstation weergegeven in alfanumerieke karakters

TP: Verkeersprogramma-identificatie (Traffic Program) Identificatiegegevens voor de zender die verkeersinformatie uitzendt

TA: Verkeersinformatie- identificatie (Traffic Announcement) Identificatiegegevens die aangeven of er verkeersinformatie uitgezonden wordt of niet

AF: Alternatieve frequenties (Alternative Frequencies) Lijst met frequenties van een zender die hetzelfde programma uitzenden

Inschakelen van de AF-functie

- Druk kort op de toets F2 (8) om de AF-functie in / uit te schakelen.

- Als de AF-functie ingeschakeld is dan verschijnt in het display het symbool "AF".

- De tuner gaat over naar Alternatieve Frequenties zodra de ontvangstsignalen slechter worden.

- “ ALARM ” verschijnt in het display wanneer een alarmmededeling uitgezonden wordt; als het volume dan op minimum staat dan wordt het geluidsniveau automatisch op het voorgeprogrammeerde niveau ingesteld.

Gebruik van de PTY-functie om een programma te kiezen

Met de PTY-functie kunt u zenders zoeken die een bepaald programmatype uitzenden. Om het gewenste programmatype te kiezen, drukt u op de toets F1 (7):

U kunt nu het type muziekprogramma of praatprogramma kiezen met behulp van de voorkeuzetoetsen 1 tot 6 om uw keuze te maken volgens onderstaande lijst:

Voorkeuzetoets	PTY MUZIEKPROGRAMMA'S
1	POPMUZIEK, ROCKMUZIEK
2	LUISTERMUZIEK,LICHTE MUZIEK
3	KLASSIEK, OVERIGE MUZIEK
4	JAZZ, COUNTRY
5	WERELDMUZIEK,GOUWE OUWE
6	FOLKMUZIEK

Voorkeuzetoets	PTY PRAATPROGRAMMA'S
1	NIEUWS, ZAKELIJK,INFORMATIE
2	SPORT, OPVOEDING,DRAMA
3	CULTUUR, WETENSCHAP,DIVERSEN
4	WEER, FINANCIËN,KINDEREN
5	SOCIAAL, RELIGIE,BELPROGRAMMA'S
6	REIZEN, ONTSPANNING,DOCUMENTAIRE

Als de PTY-functie ingeschakeld is dan gebeurt het kiezen met de voorkeuzetoetsen zoals beschreven. Als een programmatype gekozen is dan begint de radio te zoeken naar de overeenkomstige PTY-informatie en stopt

als de overeenkomstige PTY-informatie gevonden is.

Als de overeenkomstige PTY-informatie niet gevonden wordt dan wordt teruggekeerd naar normale radio-ontvangst.

Luisteren naar verkeersinformatie

Als verkeersinformatie uitgezonden wordt dan kan de cd- of radioweergave onderbroken worden.

Druk kort op de TA- toets F1 (9) om de TA-functie in of uit te schakelen.

Als de TA-functie ingeschakeld is dan hoort Su de verkeersinformatie zodra deze uitgezonden wordt.

U kunt de verkeersinformatie die uitgezonden wordt onderbreken door kort op de TA-toets F1 (9) te drukken zonder daarmee de TA-functie helemaal uit te schakelen. Als u dit doet dan keert het apparaat terug naar de vorige bediening.

Door de TA-toets F1 (9) langer ingedrukt te houden kunt u de functie TA LOCAL / TA DISTANT in- / uitschakelen.

Bij TA LOCAL wordt enkel verkeersinformatie van sterke zenders toegelaten.

Als TA DISTANT ("RDS TA DX") gekozen is dan zal elke ontvangen verkeersinformatie de cd- of radioweergave onderbreken.

VERDERE RDS-INSTELLINGEN

Druk gedurende 2 seconden op de geluidstoets (22) om het menu met verdere RDS-instellingen te openen.

a) TA SEEK of TA ALARM

- TA SEEK :

Wanneer TP-informatie verloren gaat bij de huidige zender tijdens de periode dat opnieuw afgestemd wordt, in te stellen als RETUNE SHORT (30 sec.) of RETUNE LONG (90 sec.), dan begint de radio

opnieuw af te stemmen op de volgende zelfde PI-zender.

- TA ALARM :

Wanneer TP-informatie verloren gaat bij de huidige zender dan worden pieptonen uitgestuurd.

b) PI SOUND of PI MUTE

In bepaalde landen kunt u 2 verschillende zenders hebben met dezelfde frequentie maar met een verschillende PI.

Als PI SOUND gekozen is dan schakelt de radio gedurende enkele seconden over naar de nieuwe PI-zender om vervolgens terug te keren naar de huidige PI-zender.

Als PI MUTE gekozen is dan wordt het geluid van de radio uitgeschakeld wanneer een nieuwe PI-zender ontvangen wordt.

c) RETUNE L of RETUNE S

Als er geen PI-informatie gevonden wordt tijdens de periode dat opnieuw afgestemd wordt dan begint de radio opnieuw af te stemmen op de volgende zelfde PI-zender.

- RETUNE L:

De gekozen periode dat opnieuw afgestemd wordt is 90 seconden.

- RETUNE S:

De gekozen periode dat opnieuw afgestemd wordt is 30 seconden.

d) MASK DPI of MASK ALL

- MASK DPI:

Schermt enkel de alternatieve frequenties af met een andere PI.

- MASK ALL:

Schermt de alternatieve frequenties af met een andere PI en elke andere storende niet-PI-zender met dezelfde zendfrequentie.

BEDIENING VAN DE CD-SPELER

Deze cd-speler is enkel geschikt voor cd's van 12 cm; gebruik geen cd's met een afwijkende vorm.

KIEZEN VAN EEN NUMMER

Druk, terwijl de cd-speler gekozen is, op de toets ▶▶(10) of ◀◀(11) om naar het volgende of vorige nummer te gaan. Druk op de toets ▲ (13) of ▼ (14) om 5 nummers vooruit of 5 nummers terug te springen. Het volgnummer verschijnt in het display.

Houd, terwijl de cd-speler gekozen is, de toets ▶▶ (10) of◀◀ (11) ingedrukt om versneld vooruit of achteruit te gaan. De cd speelt verder wanneer u de toets los laat.

ONDERBREKEN VAN HET AFSPELEN

Druk op de toets F1 (7) om de cd-speler te laten pauzeren. Druk nogmaals om verder te gaan met afspelen.

HERHALEN VAN HETZELFDE NUMMER

Druk, terwijl de cd-speler gekozen is, op de toets F3 (9) om hetzelfde nummer telkens opnieuw te herhalen. Druk nogmaals om het herhalen te beëindigen.

SCANNEN VAN ALLE NUMMERS

Druk, terwijl de cd-speler gekozen is, op de toets F2 (8) om de eerste seconden van elk nummer op de huidige disk te beluisteren. Druk nogmaals om te stoppen en het hele nummer te beluisteren.

AFSPELEN VAN ALLE NUMMERS IN WILLEKEURIGE VOLGORDE

Druk, terwijl de cd-speler gekozen is, op de toets F1 (7) om alle nummers van de cd in willekeurige volgorde af te spelen. Druk nogmaals om de functie uit te schakelen.

UITWERPEN

Druk op de toets (15) om het afspelen van de cd te beëindigen en de disk uit het diskvak (5) te werpen.

Afspelen van een cd-r/cd-rw

Afhankelijk van het type cd-r/cd-rw-disk, de staat van het diskoppervlak en ook van de werking en de staat van de cd-writer, kan het zijn dat bepaalde cd-r/cd-rw-disks niet goed functioneren in dit apparaat.

Afspelen van een tegen kopieren beveiligde, niet-conforme audio-cd

Door de beveiliging tegen kopieren bij bepaalde audio-cd's die niet voldoen aan de international audio-cd-standaarden (Red Book), kan het zijn dat dit type tegen kopieren beveiligde disk(s) niet afgespeeld kan worden op dit apparaat.

MP3-audioweergave

Naast het afspelen van de gebruikelijke cd-audiodisks, kunt u ook gecomprimeerde muziekbestanden van de volgende formaten beluisteren:

• MPEG 1/2 & 2.5 layer 3 met een bitsnelheid van 64kbps tot 320kbps of met een variabele bitsnelheid (VBR).
  • Bemonsteringsfrequentie 16/22.05/24/32/44.1/48KHz.

ID3 Tag versie 1 en 2 worden beiden ondersteund.

Kiezen van een andere directory bij MP3

Druk op DIR ▲ (13) of DIR ▼ (14) om de gewenste directory te kiezen.

- Het afspelen begint met het eerste bestand in de gekozen directory.

Aan het einde van de directory gaat het afspelen verder met het eerste nummer van het volgende album.

Opmerkingen over MP3

- Het apparaat kan geen MP3-files lezen

met een andere extensie dan "MP3".

• Het apparaat kan maximaal 250 nummers afspelen en ondersteunt maximaal 50 directory's per disk.
• Het kan zijn dat het apparaat bij het afspelen van het eerste nummer niet de volgorde van de nummers of de volgorde waarin u ze op de disk geschreven heeft aanhoudt.
• Het apparaat speelt enkel de eerste sessie als er zowel audio-cd-nummers als MP3-files op de disk staan.
• Wanneer een disk van 64 kbps of Variabele Bitsnelheid (VBR) afgespeeld wordt dan kan het zijn dat de verstreken speelduur in het display niet klopt.
• Om in het totaal 28 karakters weer te geven voor de titel van een nummer of de naam van een artiest, heeft u ID3TAG versie 1.1 nodig. Het kan zijn dat andere karakters dan de hoofdletter/ kleine letters ("Aa tot Zz") en het lage streepje ("_") niet weergeven worden.
• Voor een geluid van hoge kwaliteit raden wij aan om MP3-files te converteren met een bemonsteringsfrequentie van 44.1kHz en een vaste bitsnelheid van 128kbps.
• Let erop dat een cd-r / cd-rw geformatteerd is als een datadisk en NIET als een audiodisk.
• MP3-files zijn niet compatibel met pakketwegschrijfdatatransfer.

LINE OUT

U kunt een 2-kanaalsvermogensversterker aansluiten op dit apparaat met de RCA-kabel.

• verbind de rode aansluitbus met het rechterkanaal.
• verbind de witte aansluitbus met het linkerkanaal.

Aux In

U kunt de audio-uitgang van een randapparaat op het hoofdapparaat aansluiten met de RCA-kabels.

• verbind de rode aansluitbus met het rechterkanaal.
• verbind de witte aansluitbus met het linkerkanaal.

Ga naar de instellingen en zet Aux-In op ON (aan).

Zet de SRC-knop (12) op Aux-In.

Handsfree-functie

Via connector D kunt u een handsfree-kit voor de telefoon (los verkrijgbaar) aansluiten.

Zie de installatie- en aansluitinstructies voor de handsfree-kit.

Kies "HFREE LO" of "HFREE HI" in de instellingen om het geluid van het apparaat automatisch te onderbreken wanneer u telefoon krijgt of zelf wilt bellen.

Opmerking:

Deze functie is afhankelijk van de gsm. Probeer uit of "HFREE LO" of "HFREE HI" geschikt is om zeker te zijn dat de handsfree-functie goed werkt.

Geluid uit bij telefoon

Als u het geluid van de telefoon niet wilt horen via de luidsprekers van de auto, maar het geluid van het apparaat wilt uitschakelen wanneer u telefoon krijgt of zelf wilt bellen, handel dan als volgt:

• verbind het mute-signaal van de telefoon-carkit met de roze draad van het apparaat (voor telefoon hoog) of de grijze draad (voor telefoon laag).

- Kies "HFREEMUT" bij de instellingen.

Infraroodafstandsbediening

Infraroodafstandsbediening U kunt bij dit apparaat een VDO Dayton-infraroodafstandsbediening gebruiken. Vraag uw leverancier om de juiste infraroodafstandsbediening.

Klok

U kunt kiezen tussen handmatig instellen of automatisch bijstellen van de klok via het RDS-radiosignaal.

• Handmatig instellen van de klok Ga naar de instellingen; kies "CLOCK ON".
  Opmerking:
  U kunt kiezen tussen een tijdsweergave van 12 uur of van 24 uur.
• RDS-klok (automatisch bijstellen) Ga naar de instellingen; kies "RDS CLOCK".

Opmerking: De doorgestuurde RDS-tijd is niet altijd juist.

Belangrijke opmerking: RESETTEN

Mocht de radio of de cd-audio/MP3-speler niet goed functioneren, druk dan op de RESET-toets (25) om het apparaat opnieuw in te stellen op de standaardfabrieksinstellingen. Het hoofdapparaat moet nu weer op de juiste manier functioneren.

ONDERHOUD

Met de volgende tips kunt u het apparaat zo onderhouden dat u er jaren plezier van heeft.

1. Houd het apparaat droog. Als het toch nat wordt, maak het dan onmiddellijk droog. Vloeistoffen kunnen mineralen bevatten die de elektronische circuits kunnen aantasten.
2. Houd het apparaat uit de buurt van stof en vuil, omdat het anders sneller kan slijten.
3. Ga voorzichtig met het apparaat om. Als het valt dan kunnen de printplaten beschadigd raken waardoor het apparaat niet langer goed functioneert.
4. Maak het apparaat af en toe schoon met een vochtige doek zodat het er als nieuw uit blijft zien. Gebruik geen bijtende chemicaliën, oplosmiddel of sterke schoonmaakmiddelen om het apparaat schoon te maken.
5. Gebruik en bewaar het apparaat enkel bij een normale omgevingstemperatuur. Door hoge temperaturen kan de levensduur van elektronische apparatuur verkort worden en kunnen plastic onderdelen vervormd raken of smelten.

Voor de cd-speler

Aangezien het cd-vak stof aantrekt, moet u het af en toe schoonmaken. Als u cd's in een stoffig cd-vak plaatst, kunnen er krassen op komen.

Onderhoud van disks

Als u vuile, gekraste of vervormde cd's afspeelt dan kan het geluid verspringen of werkt het apparaat niet goed; de geluidskwaliteit wordt hierdoor slechter. Let u op de volgende voorzorgsmaatregelen om te voorkomen dat uw cd's gekrast of beschadigd raken.

1. Let erop dat er geen vingerafdrukken op de disk komen wanneer u deze vastneemt.
2. Plaats de disk terug in het doosje meteen nadat de disk uitgeworpen is. Zo beschermt u de disk tegen beschadiging en stof.
3. Houd de disk uit de buurt van hitte en direct zonlicht.
4. Maak de cd regelmatig schoon met een schoonmaakdoek die in de handel verkrijgbaar is of met een zachte katoenen doek.

ALGEMEEN

Vereiste voeding : 12 volt gelijkstroom, min aan de massa

- Treble (bij 10 KHz) : +10 dB / -10 dB

Maximaal uitgangsvermogen : 4 x 55 W

DISPLAY-VERLICHTING : Blauwe achtergrond met wit display

TOETSVERLICHTING : Rood / Roze / Blauw

- Veiligheidszekering : 15 ampère (max.)

CD-SPELER

Signaal / ruis-verhouding : meer dan 60 dB

Kanaalscheiding : meer dan 60 dB

Frequentiebereik : 20 Hz - 20 KHz

RADIO
EUROPA
vs
AZIË

	FM	FM	FM
Frequentiebereik	: 87.5 tot 108 MHz	87.5 tot 107.9 MHz	87.5 tot 108 MHz
IF	: 10.7 MHz	10.7 MHz	10.7 MHz
Gevoeligheid (signaal/ruis = 30 dB)	: 3 μV	3 μV	3 μV
Stereoscheiding	: > 30 dB	> 30 dB	> 30 dB

	MW	MW	MW
Frequentiebereik	: 522 tot 1620 KHz	530 tot 1710 KHz	522 tot 1602 KHz
IF	: 450 KHz	450 KHz	450 KHz
Gevoeligheid (signaal/ruis = 20 dB)	: 32 dBu	32 dBu	32 dBu

LW

Frequentiebereik : 144 tot 288 KHz

IF : 450 KHz

Gevoeligheid (signaal/ruis = 20 dB) : 35 dBu

Controleer eerst de aansluitingen voor u deze lijst doorloopt. Houdt het probleem aan nadat u de controlelijst doorgenomen heeft, neem dan contact op met de dichtstbijzijnde servicedealer.

Probleem	Oorzaak	Oplossing
Geen voeding.	De motor van de auto is niet gestart.	Als de voeding op de juiste manier aangesloten is op de autoaccessoire-aansluiting, zet dan de contactsleutel op “ACC”.
	De zekering is gesprongen.	Vervang de zekering.
Plaatsen of uitwerpen van de disk lukt niet.	Er zit een cd in de speler. Haal	de disk uit de speler en plaats vervolgens een nieuwe.
	De disk wordt in de verkeerde richting geplaatst.	Plaats de compact disk met het etiket naar boven.
	De compact disk is extreem vuil of beschadigd.	Maak de disk schoon of probeer een nieuwe af te spelen.
	De temperatuur in de auto is te hoog.	Koel de auto of wacht tot de omgevingstemperatuur terug normaal is.
	Condens. Laat de speler een	uur uitstaan en probeer dan opnieuw.
	Het volume staat op minimum.	Zet het volume op het gewenste niveau. G
	De bedrading is niet op de juiste manier aangesloten.	Controleer de aansluiting van de bedrading.
Het geluid verspringt.	De installatiehoek is meer dan 30 graden.	Wijzig de installatiehoek in minder dan 30 graden.
	De disk is extreem vuil of beschadigd.	Maak de compact disk schoon. Probeer anders een nieuwe te spelen.
De bedieningstoetsen functioneren niet.	De ingebouwde microcomputer werkt niet goed door storingssignalen.	Druk op de RESET-toets. Het frontpaneel is niet goed geplaatst. De contactpunten tussen het front en het hoofdapparaat zijn vuil. Maak de contactpunten schoon met een wattenstaafje met isopropylalcohol.
De radio werkt niet.	De antennekabel is niet aangesloten.	Sluit de stekker van de antenne goed aan.
Het automatisch afstemmen op zenders werkt niet.	De signalen zijn te zwak.	Stem handmatig af op een zender.
